1 6 Grönt istället för asfaltsgårdar och papptak Med lätta och säkra system kan sterila tak- och bjälklagsytor förvandlas till grönskande oaser. Det ställs allt högre krav på att fastigheter planeras med en stor andel grönyta för att tillgodose invånarnas behov och för att skapa en bättre stadsmiljö. Genom att anlägga grönytorna på fastigheternas tak eller gårdar kan man utnyttja ytor som annars hade varit hårda och föga inbjudande. Gröna tak, gårdar och terrasser kan också bidra till att möta det moderna byggandets allt högre krav på att förbättra den biologiska mångfalden i staden. Varför inte anlägga en fjärilsrestaurang på gården eller en fördröjningsyta för dagvatten? Enkla och välbeprövade system Att anlägga växtlighet på exempelvis ett gårdsbjälklag eller en terrass kräver stor kunskap om både växtteknik och byggnadsteknik. Det är en sak att anlägga en grönyta på marken och en helt annan att anlägga vegetation på ett tak, innergård eller på ett bjälklag. Växterna behöver goda förutsättningar för att trivas samtidigt som rotskydd och god dränering säkras. Veg Tech har enkla, säkra och beprövade system som har lösningar för detta. Med våra system kan man bygga varierade vegetationsytor med en mycket låg viktbelastning och en minimal bygghöjd. MINIMAL VIKT OCH SÄKRA UPPBYGGNADER MED S SYSTEM. Vegetation - örtplugg, växtmattor. Bjälklagsjord - med god struktur. Grodan - vattenhållande skikt. Dränerande lager 5. Rotskydd Vikt kg/m² vattenmättad <50 Vegetation I Veg Techs egenodlade sortiment med svenskt material finns växtmattor med perenner och ängar och en stor mängd örtpluggplantor. Växternas krav på jorddjup och vattentillgång avgör hur uppbyggnaden skall dimensioneras med bjälklagsjord, vattenhållande skivor och dränering. Bjälklagsjord Bjälklagsjorden är framtagen för växtytor med speciella krav. Med en inblandning av bland annat pimpsten får jorden en avsevärt förbättrad vattenhållande förmåga och låg vikt. Vattenhållande skikt Veg Techs Grodan ger uppbyggnaden en bättre vattenhållande förmåga jämfört med uppbyggnader utförda med enbart jord. Detta gör att man kan skapa en uppbyggnad med minimal bygghöjd och vikt. Dränerande lager Finns i flera modeller anpassade efter belastnings- och dräneringskrav. De håller en konstant dräneringsförmåga även med hög tryckbelastning. ND 0/60 skyddar tätskiktet mot nötning och mekaniska skador.

2 7 Se uppbyggnad för perenner i naturlig storlek. Veg Techs bjälklagsjord 00 mm Veg Techs perennmattor med mixade timjanarter på en takträdgård. Vattenhållande skikt: 0 mm 5 Vattenhållande skikt: 0 mm Rotskydd Används som rotskyddsfolie under vegetationsuppbyggnader i de fall då det underliggande tätskiktet inte är rotsäkert. Entreprenadtjänster Vi erbjuder och utför entreprenader för proffskunder. Våra montörer har lång erfarenhet och är säkerhetsutbildade. Samtliga av våra montörer innehar ID06. Dränering:,5 mm Rotskydd 0,8 mm

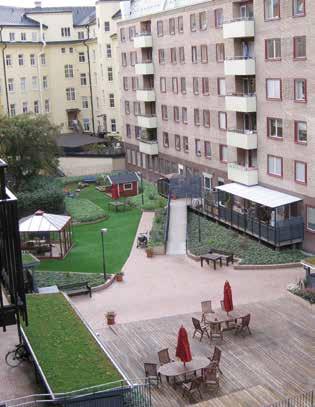

3 8 BILDGALLERI - INSPIRATION Veg Techs lätta uppbyggnad till olika gårdsmiljöer. Takträdgård i centrala Stockholm Gårdsmiljö monterat ovan garage och uppbyggt med Veg Techs produkter för gröna innergårdar. Takträdgård för äldreboende i Rågsved. Gröna miljöer i Värtahamnen där Veg Techs vattenhållande skikt, dräneringssystem och sedum är monterat.

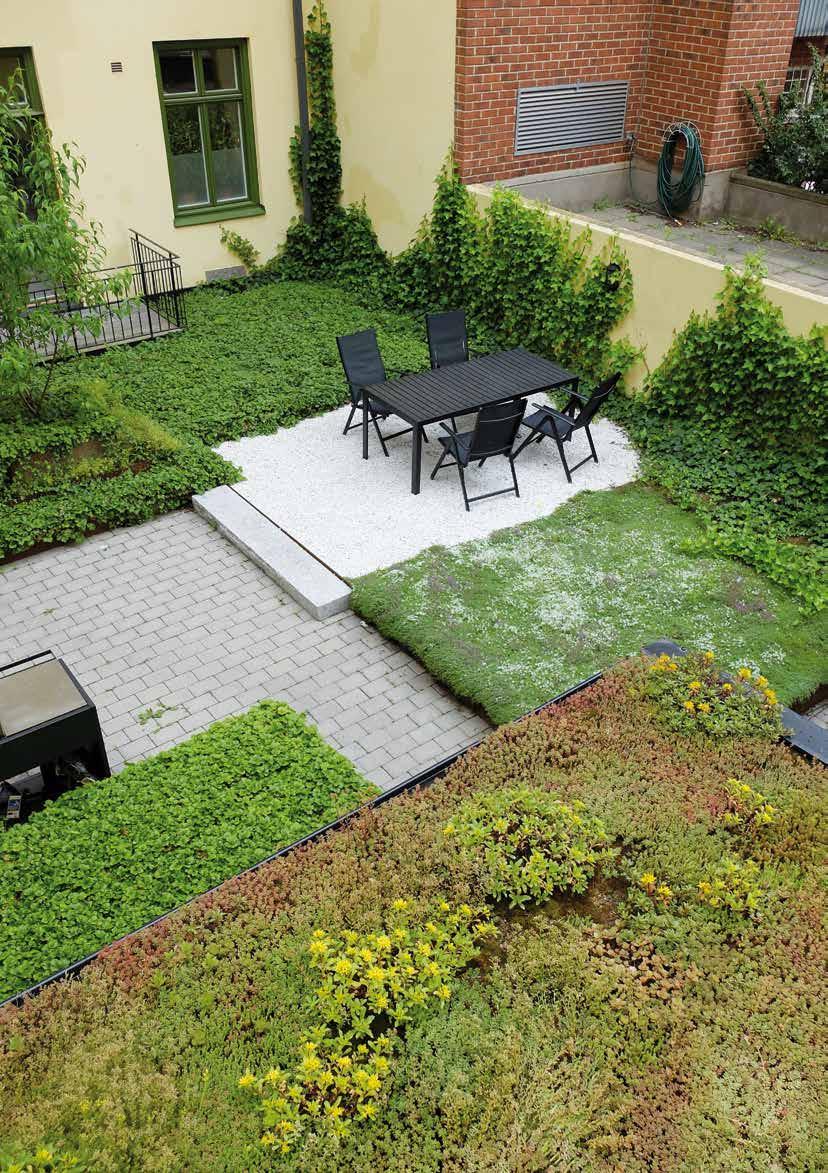

4 På den här innergården har perennmatta med waldsteinia- och timjanmix anlagts på en uppbyggnad med bjälklagsjord och vattenhållande skivor. På gårdens förrådstak har sedumtak monterats.

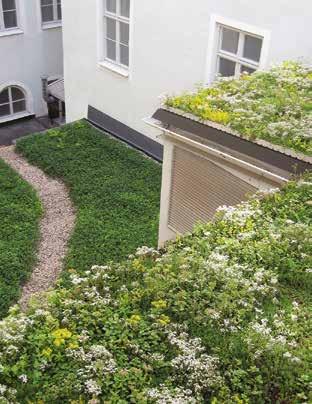

5 50 BILDGALLERI - INSPIRATION En grön investering lönar sig. Från grått till grönt på innergården En kal och oinredd innergård på Grand Hôtel i centrala Stockholm fick ett grönt lyft med produkter från Veg Tech. På gårdsytan etablerades färdiga perennmattor av vintergröna som ramades in med rabattstödet GardLiner. På den låglutande takytan ovanför lades ett sedumtak. Gårdsytan skyddas av Veg Techs rotskydd och dräneringslager. Grönt höjer värdet på fastigheten Gården monterades med Veg Techs system för gröna innergårdar på Södermalm i Stockholm. Att skapa en grön miljö på gården är mycket värdefullt för fastigheten. I tätbebyggda stadsmiljöer värderas en lummig gård högt av de boende. I våra städer ställs allt högre krav på att man utnyttjar exempelvis takytor, innergårdar och överbyggda garage för att anlägga gröna ytor.

6 5 VÄXTPRODUKTER Ett färdigt resultat från första dagen! ÖRTPLUGGPLANTOR Komponera din yta med örtpluggplantor av svenska ängsarter! Veg Techs stora urval av svenskodlade örtpluggplantor för nordiskt klimat gör att man kan återskapa många olika typer av biotoper. Det exakta jorddjupet i uppbyggnaden beror av växtvalet och förutsättningarna på aktuell gårdsyta. Veg Tech har ett 70-tal olika svenskodlade arter. Läs mer i avsnittet om Plantor för markmiljöer. DLAT AV OODLAT AV FÄRDIG ÄNGSMATTA Låt naturen flytta in på gården/taket! Veg Techs svenskodlade ängsmattor med en lättskött och tålig artblandning med nordisk proveniens. Veg Tech har svenskäng och salttålig ängsmatta som passar att anlägga på gröna innergårdar och takträdgårdar. DLAT AV OODLAT AV Läs mer i avsnittet om Ängsvegetation. PERENNMATTA Trött på att rensa ogräs? Färdiga mattor av marktäckande perenner ger direkt en tät och vacker vegetationsyta. Finns i flera arter. De marktäckande arterna kan effektivt hålla ogräset borta och ytan blir mer lättskött än en yta som är planterad med konventionella perenner. Perennmattor lämpar sig utmärkt i anläggningar med höga krav på estetik och resultat. De levereras rullade på pall eller lastade i kartonger beroende på artval. Veg Tech har ett 0-tal olika arter. DLAT AV OODLAT AV Läs mer i avsnittet om Perennmatta. SEDUMMATTA OCH SEDUM-ÖRT-GRÄSMATTA Minimalt med skötsel! Vi erbjuder svenskodlade sedummattor. Miljövänligt och unikt till stora som små ytor. Artblandningens utseende och sammansättning kan variera under olika årstider och beroende på yttre påverkan såsom klimat, väderstreck och nederbörd. DLAT AV OODLAT AV Läs mer i avsnitten om Sedumtak och Sedum-ört-grästak. FLER PRODUKTER Gröna vajern - grönskande fasader GardLiner - rabattstöd Pelleplatta - markarmering

7 5 MATERIAL - TILLBEHÖR BJÄLKLAGSJORD Veg Tech rekommenderar bjälklagsjord för användning på gröna gårdar och takterrasser. Bjälklagsjordens egenskaper ger: - god förmåga att ta upp vatten - god vattentillgång för planterade växter - god genomsläpplighet - god struktur Jord med pimpsten för växtytor med höga krav Bjälklagsjord är framtagen för växtytor med speciella krav. Inblandning av porös pimpsten ger jorden unika egenskaper såsom låg volymvikt och förmåga att hålla och transportera vatten. Bjälklagsjord är därför speciellt lämpad för bjälklagsytor, takytor och innergårdar. Låg vikt och minimal bygghöjd Bjälklagsjordens volymvikt är låg men beror bl a av växtbäddens djup och kan variera under olika förutsättningar. Viktangivelserna i våra uppbyggnadsförslag baserar sig på volymvikt 000 kg/m³ (leveransfuktig). Sammansättning: Kompaktering: Sand Pimpsten -8 mm Torv Lera Jorden blandas på beställning varför en initial kompaktering om ca 0% kan förekomma. Därefter är jorden långtidsstabil tack vare sitt låga innehåll av organiskt material. Bjälklagsjordens förmåga att hålla och transportera vatten möjliggör tunna uppbyggnader utan att behöva kompromissa med växtvalet. Ger lättskötta ytor Växtbäddar med bjälklagsjord är mindre känsliga för uttorkning och ger således växtytor med ett reducerat skötselbehov. I kombination med Veg Tech Grodan kan den vattenhållande kapaciteten i uppbyggnaden ytterligare optimeras. Fakta Beteckning Storsäck Bulk Artikelnr Vikt leveransfuktig (kg/m³) Leverans 0,6-0,8m³ ca 0m³ Bjälklagsjordens sammansättning och struktur ger den en längre livslängd än jordar som i högre utsträckning baseras på organiskt material. VATTENHÅLLANDE SKIKT GRODAN Ett vattenhållande skikt som ger uppbyggnaden en betydligt bättre vattenhållande förmåga än om uppbyggnaden utförs med enbart jord. Detta gör att man kan skapa en uppbyggnad med minimerad bygghöjd och vikt. Grodan tillverkas av stenull och levereras i form av stabila skivor. Beteckning PP 00/0 Artikelnr Tjocklek 0 Mått på skivor 000 x 600 Densitet (kg/m ) 70 Torrvikt (kg/m ) 6,8 Våtvikt (kg/m ) Vattenhållande förmåga (l/m )

8 5 DRÄNERINGSLAGER Består av en formpressad, profilerad matta av polystyren. ND 0 och 60/60hd har låg vikt och minimal bygghöjd. Dräneringsförmågan är konstant även efter lång tid av hög tryckbelastning. Dräneringslagret skyddar tätskiktet mot nötning och mekaniska skador. På över- och undersidan har den en skyddande fiberduk. Tryckhållfastheten är mellan kn/m² beroende på vilket dräneringlager som väljs. Enligt europeisk standard måste alla produkter som används som dräneringsmaterial vara CE-märkta. Samtliga dräneringsmaterial ND 0/60 är CE-märkta enligt standarden BS EN 5. Beteckning ND 0 ND 60/60hd Artikelnr /9-5 Tjocklek,5,5 Längd rulle (m) Bredd rulle (m),5,5 m /rulle 0 0 Tryckhållfasthet kn/m /00 Dränerande förmåga vid % lutning (l/s x m) 0,5 0,67/0,68 ROTSKYDD 80 Används som rotskydd ovanpå tätskiktet vid vegetationsuppbyggnader på tak för att skydda mot rotgenomträngning i tätskiktet. Beteckning Rotskydd 80 Artikelnr 9-77 Tjocklek 0,8 Längd rulle (m) 5 Bredd rulle (m) 6 Material LDPE Vikt (g/m ) 760 TAKBRUNNSSKYDD Placeras ovanpå takets eller bjälklagets befintliga brunnar och säkerställer att takets avvattningssystem hålls fritt från jord eller annat finmaterial. De har öppningsbara lock för enkel tillsyn och finns i två höjder för att passa till olika uppbyggnader. Beteckning ND RS ND RS 50 Artikelnr Mått (Ø h) mm

9 5 OLIKA VÄXTLIGHET KRÄVER OLIKA UPPBYGGNADER 5 6 Steg : Bärigheten hos det underliggande taket/ bjälklaget avgör hur tunga och tjocka växtuppbyggnader som kan tillåtas. Steg : Vegetationstypen och platsens förutsättningar (t ex växtzon, mikroklimat, sol/skugga) avgör hur växtuppbyggnaden skall dimensioneras med bjälklagsjord, vattenhållande skivor och dränering.. VEGETATION I stort sett kan alla typer av växtlighet användas på tak, bjälklag och innergårdar. I Veg Techs sortiment finns exempelvis perennmattor, ängsmattor och en stor mängd örtpluggplantor. Växternas krav på jorddjup och vattentillgång avgör hur uppbyggnaden skall dimensioneras med lättviktsjord, vattenhållande skivor och dräneringslager. I följande illustrationer ges rekommendationer för några olika typer av vegetation.. BJÄLKLAGSJORD Bjälklagsjorden är framtagen för växtytor med speciella krav. Med en inblandning av bland annat pimpsten förbättras jordens vattenhållande förmåga. Bjälklagsjordens densitet beror bl a av växtbäddens djup och kan variera under olika förutsättningar. Viktangivelserna i våra uppbyggnadsförslag baseras på volymvikt 000 kg/ m (leveransfuktig).. VATTENHÅLLANDE SKIKT Skivor av Veg Tech Grodan ger uppbyggnaden en bättre vattenhållande förmåga jämfört med uppbyggnader utförda med enbart jord. Detta gör att man kan skapa en uppbyggnad med minimerad bygghöjd och vikt.. DRÄNERANDE LAGER Nophadrain är ett effektivt och välbeprövat dräneringssystem med låg vikt och minimal bygghöjd. Samtliga modeller klarar lång tid av hög tryckbelastning och dessutom skyddas tätskiktet mot nötning och mekaniska skador. 5. ROTSKYDD 80 Används i vegetationsuppbyggnader på tak och bjälklag. Detta rotskydd behövs inte om takets eller bjälklagets tätskikt redan har en inbyggd rotskyddsfunktion. 6. TÄTSKIKT Veg Tech levererar eller monterar inte tätskikt. Din tätskiktsentreprenör kan ge dig råd vid val av t ex rotsäkra tätskikt samt göra en korrekt bedömning av konditionen hos byggnadens befintliga tätskikt. BEVATTNING Veg Techs uppbyggnader med bjälklagsjord och vattenhållande skivor av Grodan har en stor vattenmagasinerande förmåga. Detta gör att ytorna blir betydligt mindre beroende av bevattning än traditionella uppbyggnader som bara baseras på konventionell planteringsjord. Vid mycket långa torkperioder kommer dock även vegetationsytor byggda med Veg Techs system att kräva bevattning. Behovet av bevattning beror så klart även på vilken typ av vegetation som använts. Speciellt uppmärksam skall man vara på t ex tak och terrasser som ofta utsätts för uttorkande vind och hög solexponering. Observera att våra uppbyggnadsförslag endast ger generella rekommendationer och att jorddjup, vattenhållande skivor och dränering måste anpassas efter växtvalet och förutsättningarna på aktuell tak- eller bjälklagsyta. De angivna totalvikterna inkluderar inte punktlaster från vegetationen. Stora buskar och träd innebär avsevärda punktlaster och hänsyn till detta måste tas i varje enskilt fall. Tätskikts - och plåtarbeten utförs enligt leverantörens anvisningar.

10 55 Perenner En uppbyggnad som täcker behovet hos ett brett urval av örtartad vegetation. Växtvalet och platsens förutsättningar avgör den exakta uppbyggnaden. Exempel på växter från Veg Tech: Perennmattor: 0-tal arter att välja bland Örtpluggplantor: 70-tal arter att välja bland Bygghöjd Bygghöjd totalt Vikt vattenmättad (kg/m ) Bjälklagsjord Grodan PP 00/ skivor, beror av bl a artval ND 0,5 5-9 Rotskydd 80 0,8 Mindre buskar och perenner En uppbyggnad för exempelvis buskvegetation och perenner. Växtvalet och platsens förutsättningar avgör den exakta uppbyggnaden. Bygghöjd Bygghöjd totalt Vikt vattenmättad (kg/m ) Bjälklagsjord 50 Grodan PP 00/0 - skivor, beror av bl a artval och krav på vattenhållande förmåga ND 0, Rotskydd 80 0,8 Gräs- och ängsytor Bygghöjd Bygghöjd totalt Vikt vattenmättad (kg/m ) Bjälklagsjord 50 Grodan PP 00/ skivor 0-7 ND 0,5 Rotskydd 80 0,8 Konstgräs Bygghöjd Bygghöjd totalt Vikt vattenmättad (kg/m ) Konstgräs inkl toppdress ca 0 Sättsand ca 0 ND 0,5 6 n/a

11 56 SYSTEMUPPBYGGNAD Träd och buskar Punktlaster från träd och buskar är inte inkluderade i viktberäkningarna nedan. Var uppmärksam på att vissa träd och buskar kan ha mycket aggressiva rotsystem och därför skall undvikas på tak- och bjälklagsytor. Eftersom vindlasterna kan vara stora på tak- och bjälklagsytor måste trädens stabilisering nogsamt beaktas. Med Veg Techs trädförankringssystem Duckbill kan säkra förankringar göras utan att påverka det underliggande taket eller tätskiktskonstruktionen. Läs mer i avsnittet om Duckbill. Mindre träd och stora buskar Bygghöjd Bjälklagsjord 50 Bygghöjd totalt Vikt vattenmättad (kg/m ) Grodan PP 00/0 - skivor, beror av bl a artval ND 0,5 Rotskydd 80 0,8 Duckbill trädförankring för bjälklag Stora träd Bygghöjd Bjälklagsjord 650 Bygghöjd totalt Vikt vattenmättad (kg/m ) Grodan PP 00/0 - skivor, beror av bl a artval ND 0,5 Rotskydd 80 0,8 Förankring med schackel i t ex armeringsnät eller betongfundament. Dimensionerna på dessa beror av trädstorleken och beräknade vindlaster. Det underliggande dräneringsskiktet skyddar tätskiktet. Hårdgjorda ytor, körytor mm Dräneringsskiktet Nophadrain används även under hårdgjorda ytor. Det kan även användas på ytor med mycket hög belastning som t ex brandvägar. A B C Hårdgjord yta, t ex stensättning Bärlager, sättsand och enligt leverantörens anvisningar A. Personlast: B: Biltrafik: C: Tung trafik: ND 0 ND 60 ND 60hd tryckhållfasthet 700 kn/m 900 kn/m 00 kn/m Tätskikt enl. tätskiktleverantörens anvisningar

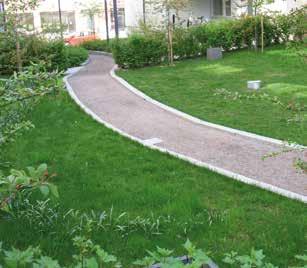

12 57 Omvända tak Omvända tak innebär att tak- eller bjälklagskonstruktionens isolering ligger ovanför tätskiktet. När en omvänd takkonstruktion kombineras med en vegetationsuppbyggnad måste dräneringsskiktet () ligga ovanför isoleringsskiktet () Rotskyddsfolien () måste ligga under isoleringsskiktet. Dräneringsskiktet () måste vara genomsläppligt för att tillåta eventuell diffusion upp genom det isolerande skiktet. Vilket dräneringsskikt som används beror också på den dimensionerande belastningen på uppbyggnadens yta. Personlast: ND 5+ Biltrafik: Tung trafik: ND 600sv ND 600hdsv Isolering Rotskydd 80 Tätskikt enl. tätskiktleverantörens anvisningar Anslutning vid takbrunnar Takbrunnsskydd ND RS 0 eller ND RS 50 Takbrunnsskydden håller bjälklagets takbrunnar avskilda från vegetationsuppbyggnaden och säkerställer att takets avvattningssystem hålls fritt från jord eller annat finmaterial. Med öppningsbara lock kan takbrunnarna inspekteras enkelt vid behov. Takbrunnsskydden finns i olika höjder för att passa till olika uppbyggnader. Fris minst 00 mm av naturrunt singel fraktion 6- mm. Rabattstöd mellan olika ytor Veg Tech GardLiner är ett kantstöd som används för att skapa distinkta avgränsningar mellan olika ytor och material. Både raka och rundade avgränsningar kan skapas. Finns i olika utföranden. Läs mer i avsnittet om GardLiner.
