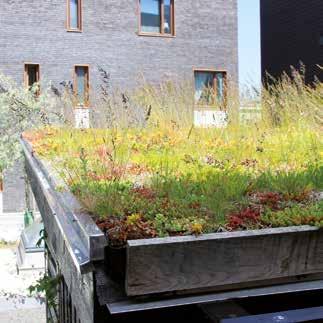

1 34 TORRÄNG FÖR TAK LÅT NATUREN FLYTTA IN I STADEN! Vi står inför en utmaning när våra städer växer och artrika marker ersätts med bostäder och betong. Att specialdesigna vegetation på tak- och bjälklagsytor så att den harmonierar med den lokala floran och faunan är en betydelsefull åtgärd när nya moderna stadsdelar planeras. Veg Tech är med och skapar biologisk mångfald! Vi har ett brett urval av produkter som är enkla att anlägga, med arter som står emot torka och vindutsatta lägen. Veg Tech producerar växtmattor från egna odlingar anpassade för nordiskt klimat för en mängd olika biotoper. Våra torrängsmattor är härdiga och vana vid det skiftande klimatet på våra breddgrader. Veg Techs byggs upp med välbeprövade system som uppfyller byggnadernas höga krav på säker dränering och lång livslängd. MINIMAL VIKT OCH SÄKRA UPPBYGGNADER MED S SYSTEM 1. Svenskodlade torrängsmattor 2. Takjord - med god struktur 3. Vattenhållande skikt 4. Dränerande lager 5. Rotskydd Vegetation Torrängsmattans krav på jorddjup och vattentillgång avgör hur uppbyggnaden skall dimensioneras med takjord, vattenhållande skivor och dränering. Veg Tech producerar på egna odlingar i Småland. Takjord Veg Techs lätta takjord är speciellt framtagen för vegetationsytor på tak och bjälklag. Till skillnad från en organisk jord bryts takjorden ned mycket långsamt och den har en mycket bra struktur och långtidsstabilitet. Vattenhållande skikt Skivor av Veg Tech Grodan ger uppbyggnaden en bättre vattenhållande förmåga jämfört med uppbyggnader utförda med enbart jord. Detta gör att man kan skapa en uppbyggnad med minimal bygghöjd och vikt. Dränerande lager Finns i olika modeller och anpassade för skiftande belastnings- och dräneringskrav. Dränerande lager skyddar tätskiktet mot nötning och mekaniska skador.

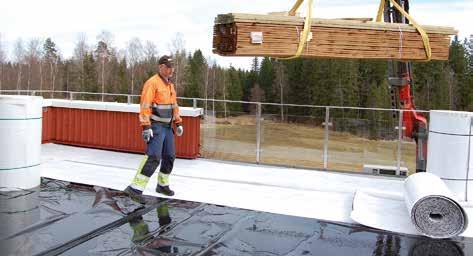

2 35 FÖRDELAR MED S TORRÄNG FÖR TAK Artrik på örter, sedum och gräs Varierar i färger efter årstid och väderlek Minskad avrinning av regnvatten Lokalt omhändertagande av dagvatten Välbeprövade och säkra system Minimalt skötselbehov Färdigt resultat från första dagen Gynnar pollinatörer Vikt kg/m² vattenmättad Vattenhållande förmåga l/m² SE UPPBYGGNAD: TORRÄNG FÖR TAK I NATURLIG STORLEK Veg Techs Torrängsmatta 30 mm Veg Techs Takjord från 40 mm 5 Rotskydd Används som rotskyddsfolie under vegetationsuppbyggnader när det underliggande tätskiktet inte är rotsäkert. Entreprenadtjänster Veg Tech utför entreprenader för proffskunder. Våra montörer har lång erfarenhet och är säkerhetsutbildade. Samtliga montörer innehar ID06. Vattenhållande skikt 40 mm Dränering 12,5 mm Rotskydd 0,8 mm

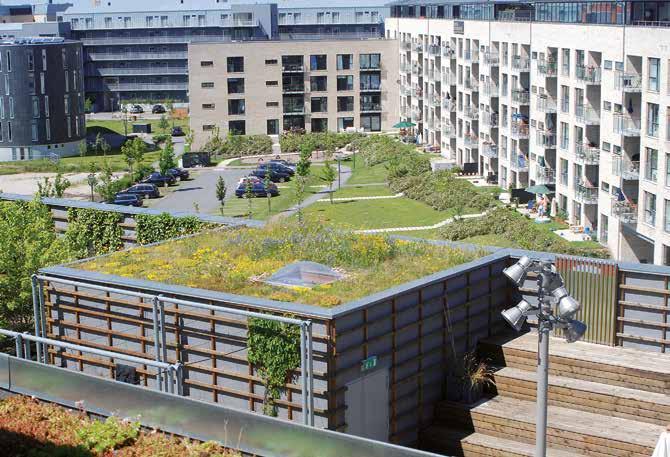

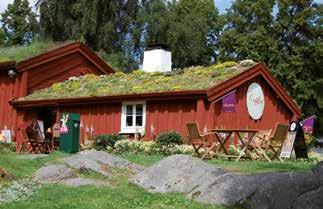

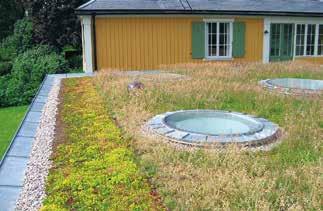

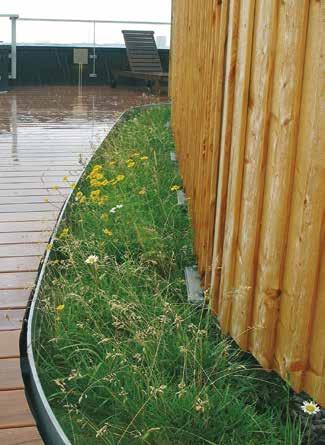

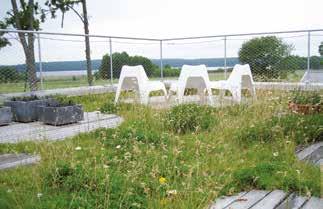

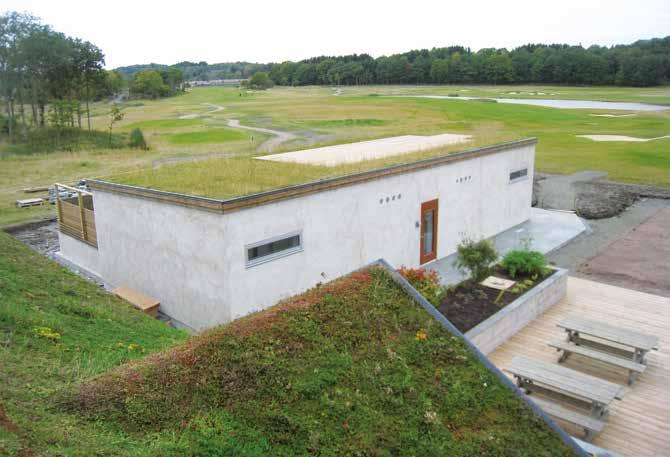

3 36 BILDGALLERI - INSPIRATION Foton från olika byggnader 1 Garagetak, Skåne 2 Takterrass, Ekerö 3 Sedummattor och torrängsmattor sida vid sida (sedum t v) 4 Klubbhus, Vallda golfklubb 5 Privatvilla, Sollentuna. Fem år efter montering. 6 Kaffestuga, Strandbjörket Växjö 7 Äng på takträdgård, Köpenhamn 8 Takterrass, Köpenhamn

4

5 38 MATERIAL - TILLBEHÖR TORRÄNGSMATTA Svenskodlade mattor med en blandad vegetation av örter, gräs och sedum. Den breda artmixen gör att vegetationen kan anpassa sig till skiftande förutsättningar på olika takytor. Torrängsmattan odlas i ett mineralsubstrat med en nedbrytbar stomme av kokos. Uppbyggnad och växtplatsens läge avgör hur mattan utvecklar sig efter leverans. Beteckning Torrängsmatta Artikelnr Exempel på arter prästkrage, rölleka, axveronika, blåeld, trift, fårsvingel, fjällgröe, borsttåtel, vit fetknopp, gul fetknopp, mongoliskt fetblad, färgkulla, vitklöver, styvmorsviol. DLAT AV OODLAT AV Höjd Mått Leverans ca 30 mm 1 x 0,8 m Lastade på EUR-pall. Max ca st mattor/pall S TAKJORD Veg Techs lätta takjord är speciellt framtagen för vegetationsytor på tak och bjälklag. Till skillnad från en organisk jord bryts takjorden ned mycket långsamt och den har en mycket bra struktur och långtidsstabilitet. Beteckning Storsäck Bulk Artikelnr Vikt leveransfuktig (kg/m³) Leverans 0,6-0,8m³ ca 30m³ VATTENHÅLLANDE SKIKT GRODAN Används som vattenhållande skikt och ger en uppbyggnad med betydligt bättre vattenhållande förmåga än om den utförs med enbart jord. Detta gör att man kan skapa en uppbyggnad med minimerad bygghöjd och vikt. Beteckning TT 100/40 Artikelnr Höjd (mm) 40 Mått på skivor (mm) 1000 x 600 Densitet (kg/m³) 120 Torrvikt (kg/m²) 4,8 Våtvikt (kg/m²) 38,8 Vattenhållande förmåga (l/m²) 34

6 39 DRÄNERINGSLAGER Består av en formpressad, profilerad matta av polystyren. På både över- och undersidan har den en skyddande fiberduk. Låg vikt och minimal bygghöjd. Dräneringsförmågan är konstant även efter lång tid av hög tryckbelastning. Dräneringslagret skyddar även tätskiktet mot nötning och mekaniska skador. CE-märkta enligt standarden BS EN Enligt europeisk standard måste dräneringsmaterial vara CE-märkta. Beteckning ND 220 Artikelnr Höjd (mm) 12,5 Längd rulle (m) 32 Bredd rulle (m) 1,25 m 2 /rulle 40 Vattenhållande förmåga (l/m 2 ) - Dränerande förmåga vid 2% lutning (l/s m) 0,52 ROTSKYDD 80 Används som rotskydd ovanpå tätskikt. Vid uppbyggnad av vegetation på tak skyddar den mot rotgenomträngning i tätskiktet. Beteckning Rotskydd 80 Artikelnr Höjd (mm) 0,8 Bredd rulle (m) 4 Material LDPE Vikt (g/m²) 760 Dränerande lager ND 220 Rotskydd 80

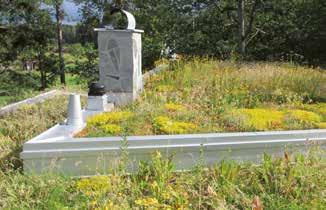

7 40 MATERIAL - TILLBEHÖR TAKFOTSDETALJ: KANTAVSLUT Vid takfoten (takets nederkant) avslutas takvegetationen med Veg Techs kantavslut som även skyddar den yttersta kanten av vegetationen. Kantavslutet utgörs av en vinklad rostfri plåt och i vinkeln finns utstansade hål där överskottsvattnet från takvegetationen kan rinna av taket. En förmonterad eklist ger kantavslutet en totalhöjd på 120 mm. Beteckning: KA 120EK Artikelnr Material Höjd (mm) rostfri plåt+eklist 120 inkl eklist Längd (mm) 2000 Används till FOTPLÅT Precis som vid exempelvis ett vanligt papptak infästs en fotplåt längs takfoten. Fotplåten fungerar som en dropplist för det vatten som avrinner från takytan och förhindrar att vattnet droppar på fasaden. Beteckning: Fotplåt Artikelnr Material rostfri plåt 70 mm 150 mm Längd (mm) 1250 Bygglängd monterad inkl omlottskarv (mm) 1150 Perforerad för god vidhäftning (godkänd enligt branschstandard). Används till LÄTTFYLLNADSMATERIAL HASOPOR Ett dränerande lättfyllnadsmaterial som används till exempelvis: skapa kullar i vegetationsuppbyggnader. jämna ut nivåskillnader utan att det innebär någon väsentlig viktbelastning på takkonstruktionen. Materialet har en kantig struktur vilket gör att det ligger stadigt även i brantare släntlutningar. Hasopor har dessutom en hög tryckhållfasthet. Tillverkas av återvunnet glas. Beteckning: Storsäck Bulk Artikelnr Material återvunnet glas återvunnet glas Fraktion 10/60 mm 10/60 mm Naturtak, torrängstak, sedum-ört-grästak...låt naturen flytta upp på taken!

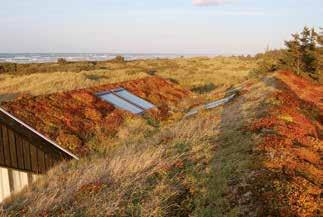

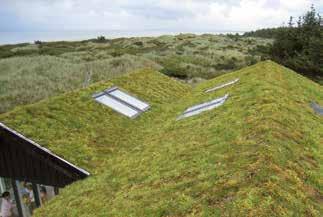

8 41 SYSTEMUPPBYGGNAD TORRÄNG FÖR TAK 0-5 Uppbyggnad på låglutande takytor Rekommenderad taklutning Uppbyggnad produkter: Bygghöjd (mm) 1 Torrängsmatta 30 2 Veg Tech Takjord Vikt kg/m² vattenmättad Vattenhållande förmåga l/m² Bygghöjd totalt (mm) 3 Grodan TT 100/ ND , Rotskydd 80 0,8 TORRÄNG FÖR TAK 5-14 Uppbyggnad på lutande takytor. 1 Rekommenderad taklutning Uppbyggnad produkter: Bygghöjd (mm) 1 Torrängsmatta 30 2 Veg Tech Takjord Grodan TT 100/ Rotskydd 80 0,8 Vikt kg/m² vattenmättad Vattenhållande förmåga l/m² Bygghöjd totalt (mm) Takjordens tjocklek har en direkt påverkan på hur etablerade arter klarar sig i torrängsmattan. Om bjälklagskonstruktionen tillåter, kan bygghöjden med fördel ökas från 40 mm genom att mer substrat tillförs i takjordslagret. Uppbyggnaden får då en högre vattenhållande förmåga och växternas rotsystem får mer plats att utvecklas. SOMMARHUS, DANMARK Nymonterat augusti 2008 Hösten 2014
