2 GRÖNA TAKSYSTEM Livet på taket Med varje grönt tak uppkommer nytt livsrum på taket. Intensivodlade tak med gräs- och växtområden, passager och platser där man kan vistas kan utformas och användas som en trädgård. Extensiva gröna tak består däremot av anspråkslösa och övervägande lågväxande växter och ska endast beträdas vid kontroller och skötsel. Oavsett om man använder intensiva eller extensiva gröna tak skapar man värdefulla och intressanta alternativa livsutrymmen för växter och mindre djur. Du ger något tillbaka till naturen av det som går förlorat när byggnaden uppförs. I denna broschyr får du en introduktion till fördelar och allmänna förutsättningar för gröna tak. Sedan presente-rar vi systemlösningar för extensiva, intensiva och lutande gröna tak. Därefter följer bilder av växter för extensiva gröna tak. Ordlistan i slutet förklarar grundläggande begrepp. Fördelar... 4 Planeringsinformation... 6 Extensiva gröna tak... 8 Intensiva gröna tak Lutande gröna tak

3 3

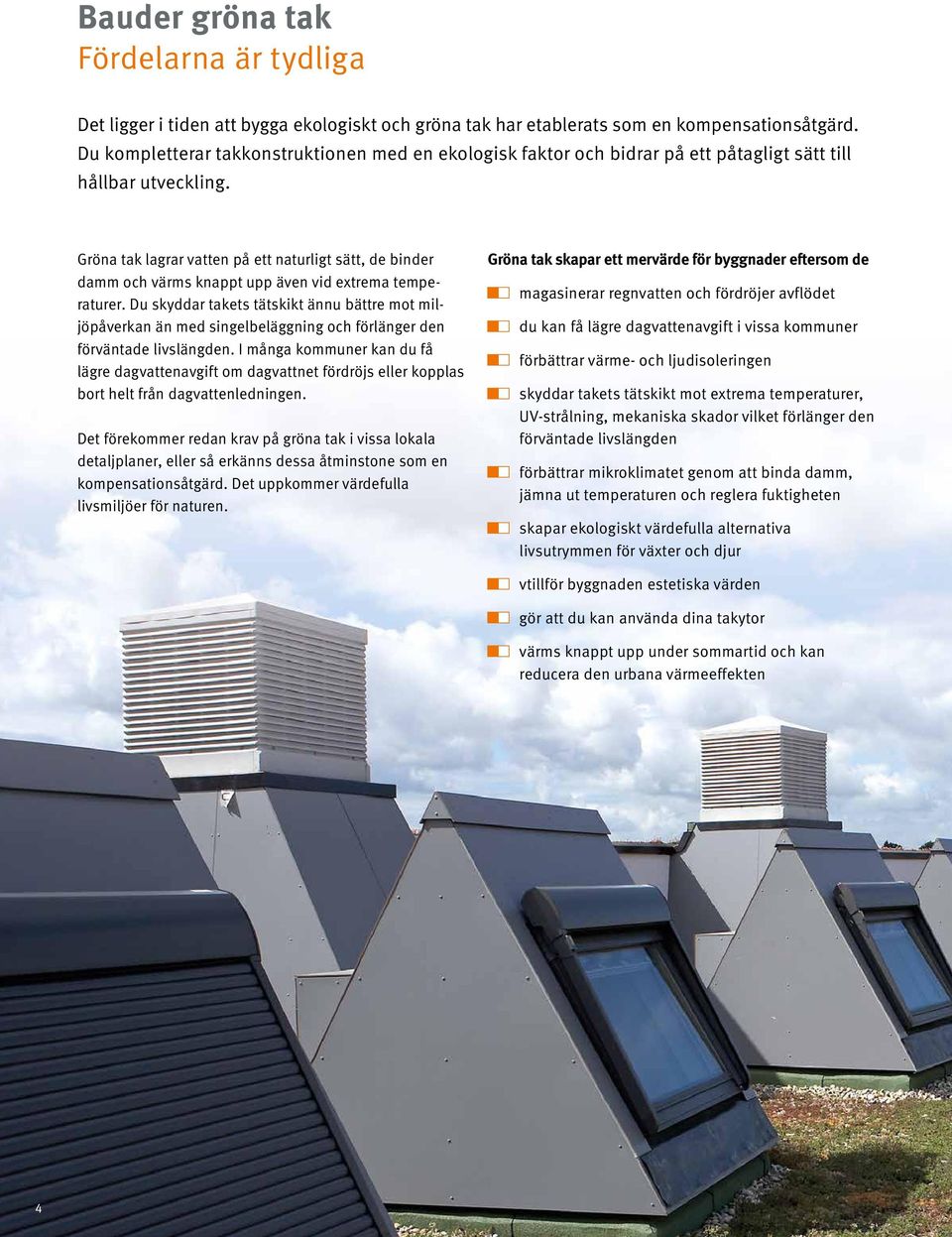

4 Bauder gröna tak Fördelarna är tydliga Det ligger i tiden att bygga ekologiskt och gröna tak har etablerats som en kompensationsåtgärd. Du kompletterar takkonstruktionen med en ekologisk faktor och bidrar på ett påtagligt sätt till hållbar utveckling. Gröna tak lagrar vatten på ett naturligt sätt, de binder damm och värms knappt upp även vid extrema temperaturer. Du skyddar takets tätskikt ännu bättre mot miljöpåverkan än med singelbeläggning och förlänger den förväntade livslängden. I många kommuner kan du få lägre dagvattenavgift om dagvattnet fördröjs eller kopplas bort helt från dagvattenledningen. Det förekommer redan krav på gröna tak i vissa lokala detaljplaner, eller så erkänns dessa åtminstone som en kompensationsåtgärd. Det uppkommer värdefulla livsmiljöer för naturen. Gröna tak skapar ett mervärde för byggnader eftersom de magasinerar regnvatten och fördröjer avflödet du kan få lägre dagvattenavgift i vissa kommuner förbättrar värme- och ljudisoleringen skyddar takets tätskikt mot extrema temperaturer, UV-strålning, mekaniska skador vilket förlänger den förväntade livslängden förbättrar mikroklimatet genom att binda damm, jämna ut temperaturen och reglera fuktigheten skapar ekologiskt värdefulla alternativa livsutrymmen för växter och djur vtillför byggnaden estetiska värden gör att du kan använda dina takytor värms knappt upp under sommartid och kan reducera den urbana värmeeffekten 4

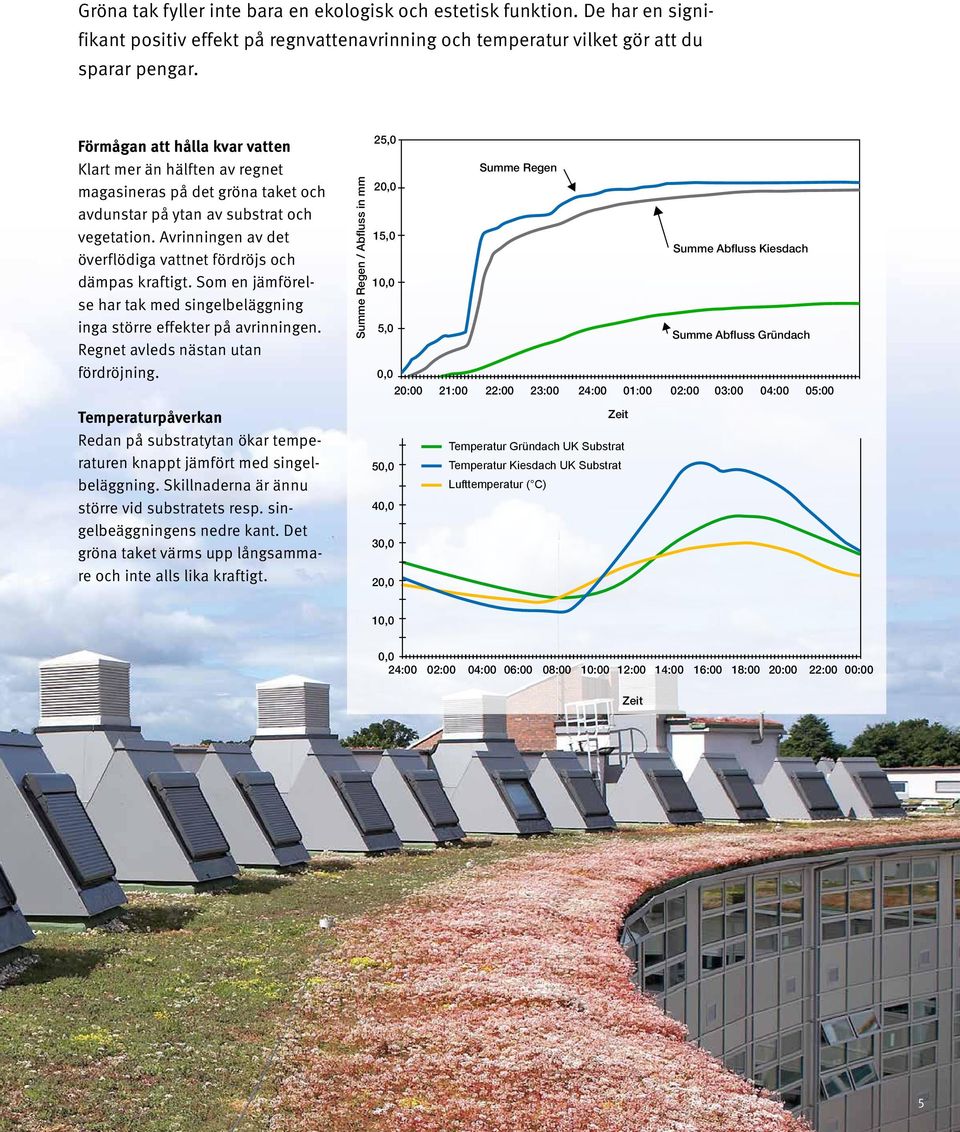

5 Gröna tak fyller inte bara en ekologisk och estetisk funktion. De har en signifikant positiv effekt på regnvattenavrinning och temperatur vilket gör att du sparar pengar. Summenkurve Regen vom 2./3. August 1996 Förmågan att hålla kvar vatten Klart mer än hälften av regnet magasineras på det gröna taket och avdunstar på ytan av substrat och vegetation. Avrinningen av det överflödiga vattnet fördröjs och dämpas kraftigt. Som en jämförelse har tak med singelbeläggning inga större effekter på avrinningen. Regnet avleds nästan utan fördröjning. Temperaturpåverkan Redan på substratytan ökar temperaturen knappt jämfört med singelbeläggning. Skillnaderna är ännu större vid substratets resp. singelbeäggningens nedre kant. Det gröna taket värms upp långsammare och inte alls lika kraftigt. Summe Regen / Abfluss in mm 25,0 Summe Regen 20,0 15,0 Summe Abfluss Kiesdach 10,0 5,0 Summe Abfluss Gründach 0,0 20:00 21:00Gründächer/Kiesdächer: 22:00 23:00 24:00 Temperatur 01:00 vom: 02: August 03: :00 05:00 60,0 Zeit Temperatur Gründach UK Substrat 50,0 Temperatur Kiesdach UK Substrat Lufttemperatur ( C) 40,0 30,0 20,0 10,0 0,0 24:00 02:00 04:00 06:00 08:00 10:00 12:00 14:00 16:00 18:00 20:00 22:00 00:00 Zeit 5

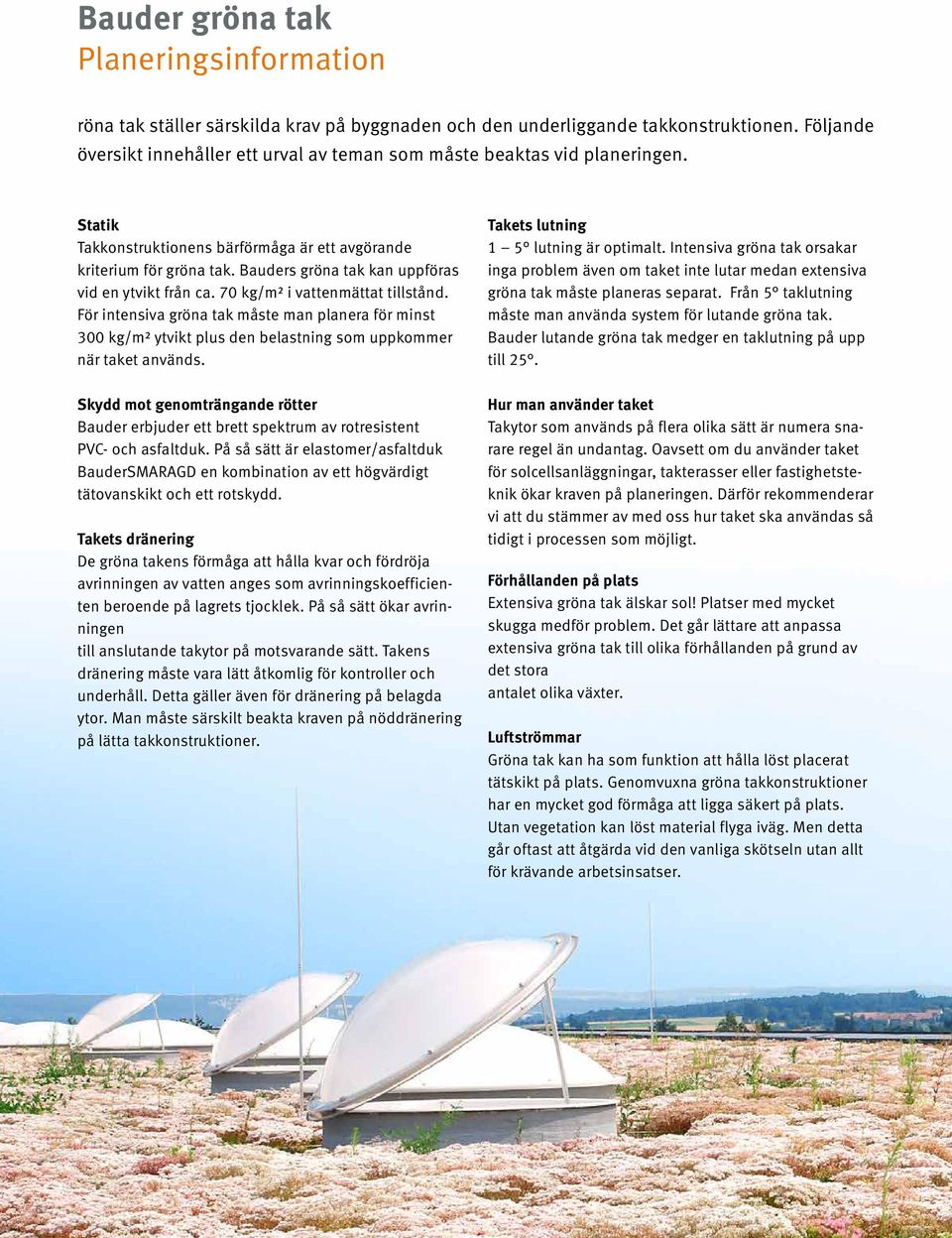

6 Bauder gröna tak Planeringsinformation röna tak ställer särskilda krav på byggnaden och den underliggande takkonstruktionen. Följande översikt innehåller ett urval av teman som måste beaktas vid planeringen. Statik Takkonstruktionens bärförmåga är ett avgörande kriterium för gröna tak. Bauders gröna tak kan uppföras vid en ytvikt från ca. 70 kg/m² i vattenmättat tillstånd. För intensiva gröna tak måste man planera för minst 300 kg/m² ytvikt plus den belastning som uppkommer när taket används. Skydd mot genomträngande rötter Bauder erbjuder ett brett spektrum av rotresistent PVC- och asfaltduk. På så sätt är elastomer/asfaltduk BauderSMARAGD en kombination av ett högvärdigt tätovanskikt och ett rotskydd. Takets dränering De gröna takens förmåga att hålla kvar och fördröja avrinningen av vatten anges som avrinningskoefficienten beroende på lagrets tjocklek. På så sätt ökar avrinningen till anslutande takytor på motsvarande sätt. Takens dränering måste vara lätt åtkomlig för kontroller och underhåll. Detta gäller även för dränering på belagda ytor. Man måste särskilt beakta kraven på nöddränering på lätta takkonstruktioner. Takets lutning 1 5 lutning är optimalt. Intensiva gröna tak orsakar inga problem även om taket inte lutar medan extensiva gröna tak måste planeras separat. Från 5 taklutning måste man använda system för lutande gröna tak. Bauder lutande gröna tak medger en taklutning på upp till 25. Hur man använder taket Takytor som används på flera olika sätt är numera snarare regel än undantag. Oavsett om du använder taket för solcellsanläggningar, takterasser eller fastighetsteknik ökar kraven på planeringen. Därför rekommenderar vi att du stämmer av med oss hur taket ska användas så tidigt i processen som möjligt. Förhållanden på plats Extensiva gröna tak älskar sol! Platser med mycket skugga medför problem. Det går lättare att anpassa extensiva gröna tak till olika förhållanden på grund av det stora antalet olika växter. Luftströmmar Gröna tak kan ha som funktion att hålla löst placerat tätskikt på plats. Genomvuxna gröna takkonstruktioner har en mycket god förmåga att ligga säkert på plats. Utan vegetation kan löst material flyga iväg. Men detta går oftast att åtgärda vid den vanliga skötseln utan allt för krävande arbetsinsatser. 6

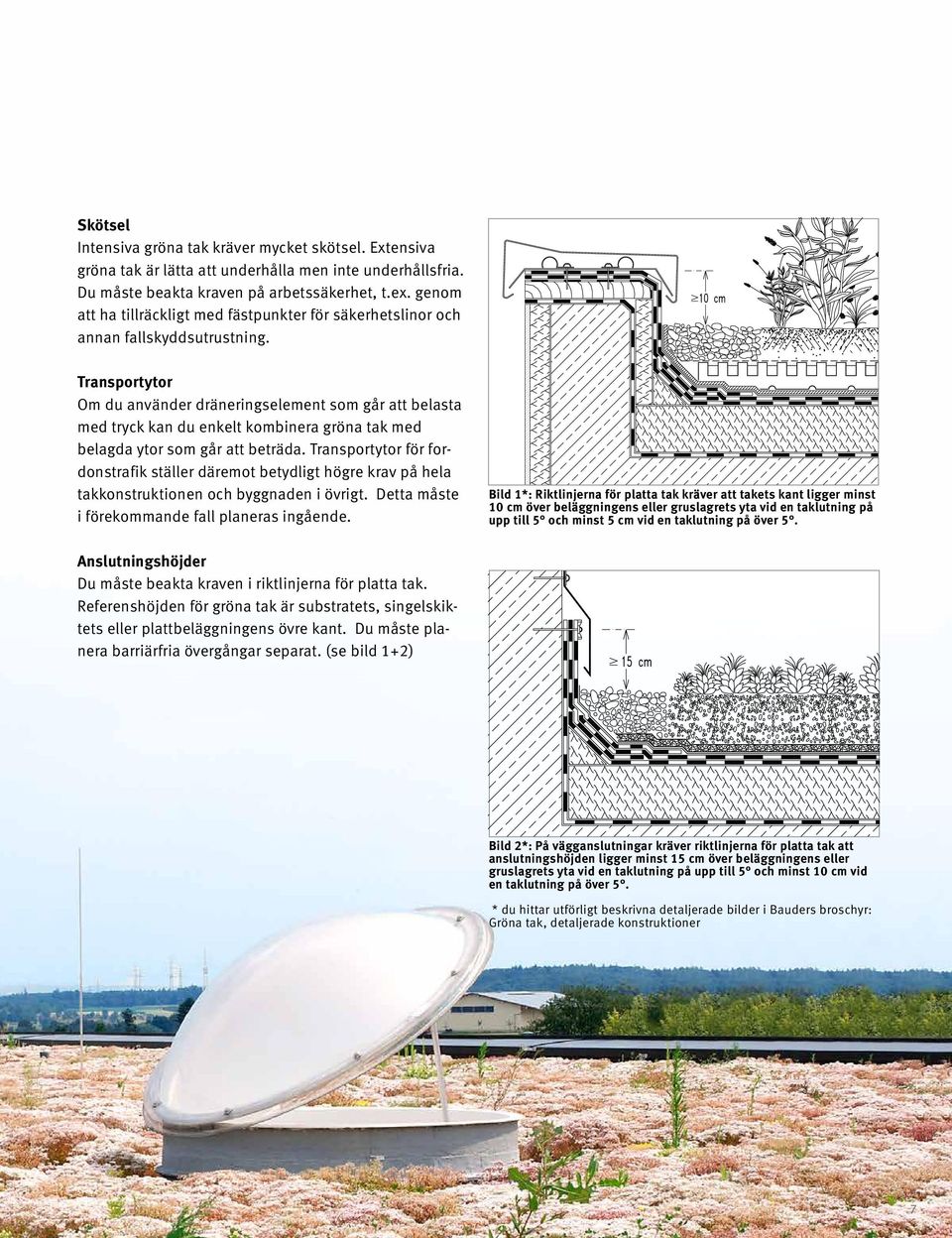

7 Skötsel Intensiva gröna tak kräver mycket skötsel. Extensiva gröna tak är lätta att underhålla men inte underhållsfria. Du måste beakta kraven på arbetssäkerhet, t.ex. genom att ha tillräckligt med fästpunkter för säkerhetslinor och annan fallskyddsutrustning. Transportytor Om du använder dräneringselement som går att belasta med tryck kan du enkelt kombinera gröna tak med belagda ytor som går att beträda. Transportytor för fordonstrafik ställer däremot betydligt högre krav på hela takkonstruktionen och byggnaden i övrigt. Detta måste i förekommande fall planeras ingående. Bild 1*: Riktlinjerna för platta tak kräver att takets kant ligger minst 10 cm över beläggningens eller gruslagrets yta vid en taklutning på upp till 5 och minst 5 cm vid en taklutning på över 5. Anslutningshöjder Du måste beakta kraven i riktlinjerna för platta tak. Referenshöjden för gröna tak är substratets, singelskiktets eller plattbeläggningens övre kant. Du måste planera barriärfria övergångar separat. (se bild 1+2) Bild 2*: På vägganslutningar kräver riktlinjerna för platta tak att anslutningshöjden ligger minst 15 cm över beläggningens eller gruslagrets yta vid en taklutning på upp till 5 och minst 10 cm vid en taklutning på över 5. * du hittar utförligt beskrivna detaljerade bilder i Bauders broschyr: Gröna tak, detaljerade konstruktioner 7

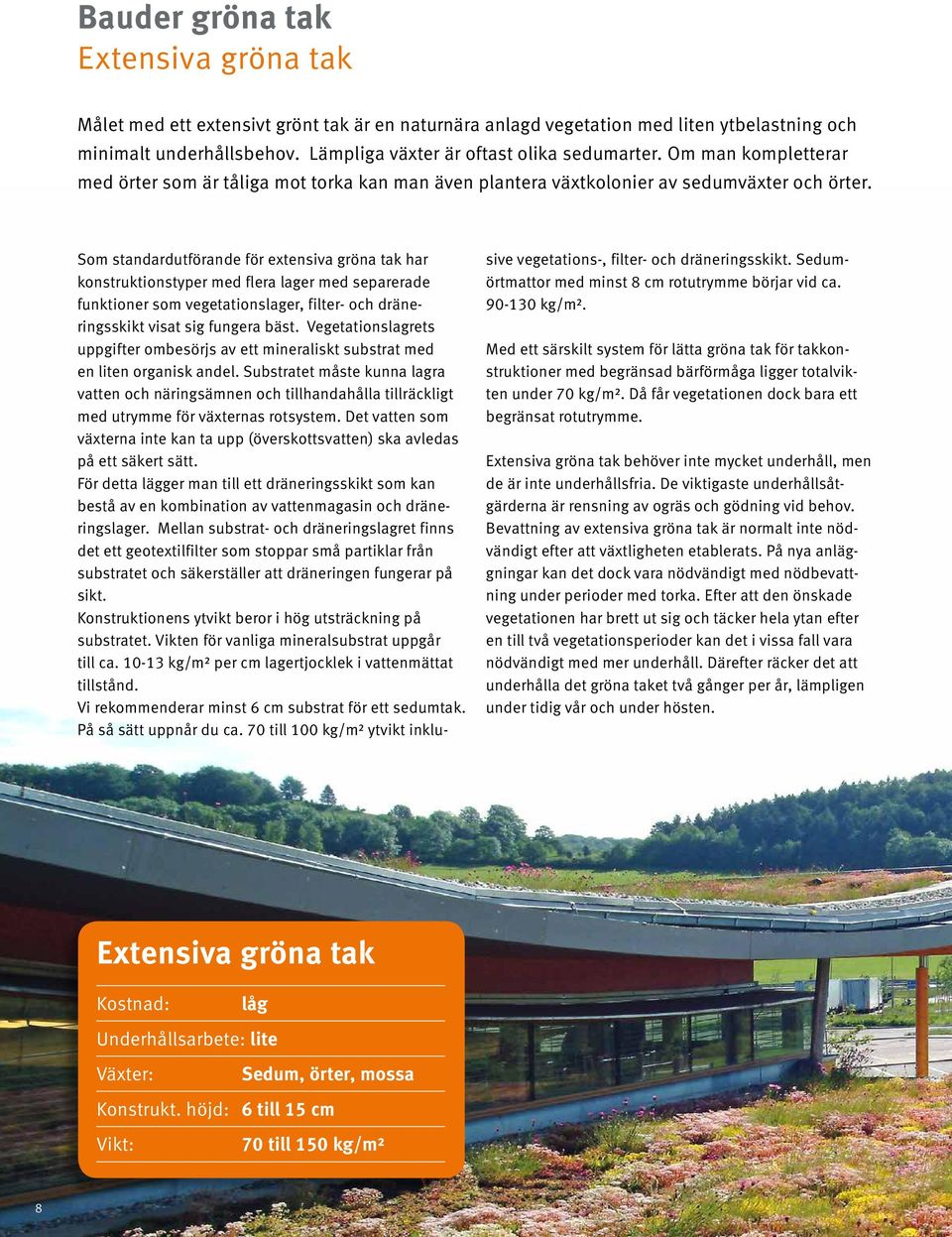

8 Bauder gröna tak Extensiva gröna tak Målet med ett extensivt grönt tak är en naturnära anlagd vegetation med liten ytbelastning och minimalt underhållsbehov. Lämpliga växter är oftast olika sedumarter. Om man kompletterar med örter som är tåliga mot torka kan man även plantera växtkolonier av sedumväxter och örter. Som standardutförande för extensiva gröna tak har konstruktionstyper med flera lager med separerade funktioner som vegetationslager, filter- och dräneringsskikt visat sig fungera bäst. Vegetationslagrets uppgifter ombesörjs av ett mineraliskt substrat med en liten organisk andel. Substratet måste kunna lagra vatten och näringsämnen och tillhandahålla tillräckligt med utrymme för växternas rotsystem. Det vatten som växterna inte kan ta upp (överskottsvatten) ska avledas på ett säkert sätt. För detta lägger man till ett dräneringsskikt som kan bestå av en kombination av vattenmagasin och dräneringslager. Mellan substrat- och dräneringslagret finns det ett geotextilfilter som stoppar små partiklar från substratet och säkerställer att dräneringen fungerar på sikt. Konstruktionens ytvikt beror i hög utsträckning på substratet. Vikten för vanliga mineralsubstrat uppgår till ca kg/m² per cm lagertjocklek i vattenmättat tillstånd. Vi rekommenderar minst 6 cm substrat för ett sedumtak. På så sätt uppnår du ca. 70 till 100 kg/m² ytvikt inklusive vegetations-, filter- och dräneringsskikt. Sedumörtmattor med minst 8 cm rotutrymme börjar vid ca kg/m². Med ett särskilt system för lätta gröna tak för takkonstruktioner med begränsad bärförmåga ligger totalvikten under 70 kg/m². Då får vegetationen dock bara ett begränsat rotutrymme. Extensiva gröna tak behöver inte mycket underhåll, men de är inte underhållsfria. De viktigaste underhållsåtgärderna är rensning av ogräs och gödning vid behov. Bevattning av extensiva gröna tak är normalt inte nödvändigt efter att växtligheten etablerats. På nya anläggningar kan det dock vara nödvändigt med nödbevattning under perioder med torka. Efter att den önskade vegetationen har brett ut sig och täcker hela ytan efter en till två vegetationsperioder kan det i vissa fall vara nödvändigt med mer underhåll. Därefter räcker det att underhålla det gröna taket två gånger per år, lämpligen under tidig vår och under hösten. Extensiva gröna tak Kostnad: låg Underhållsarbete: lite Växter: Sedum, örter, mossa Konstrukt. höjd: 6 till 15 cm Vikt: 70 till 150 kg/m² 8

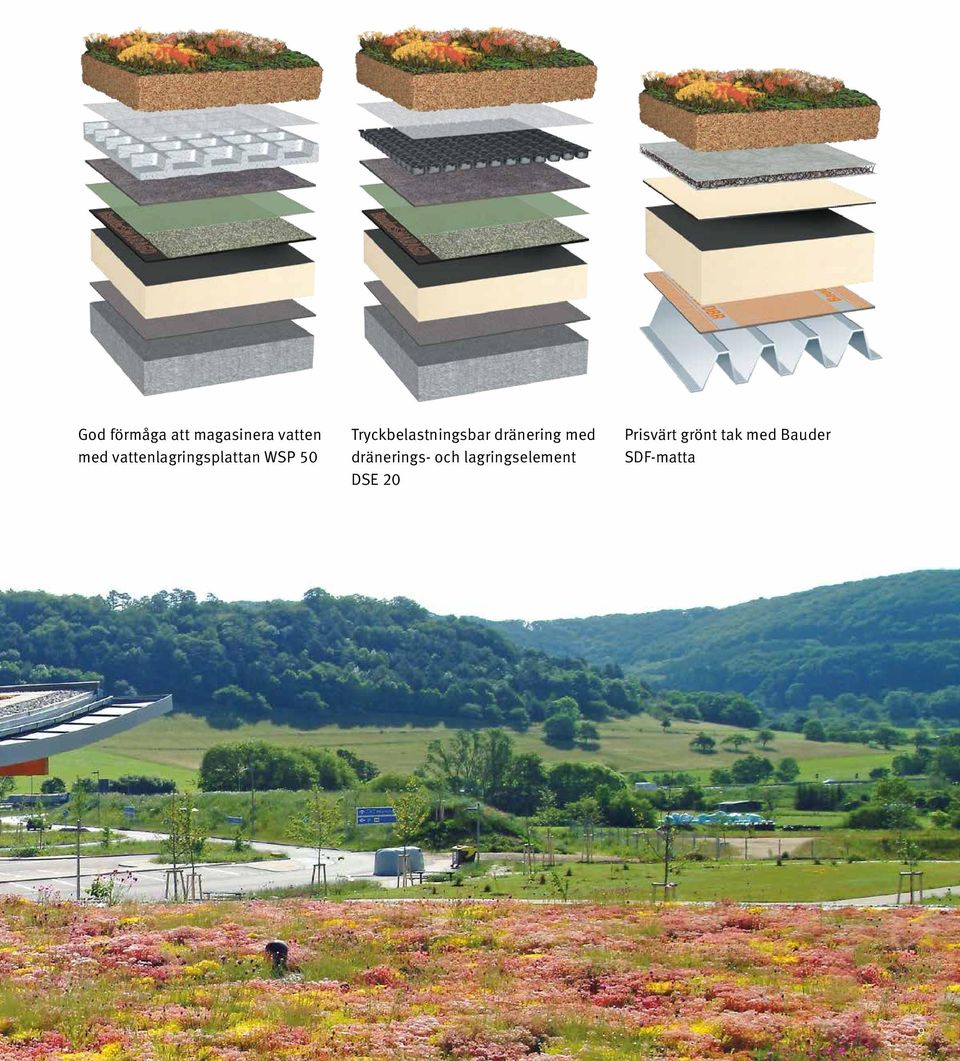

9 God förmåga att magasinera vatten med vattenlagringsplattan WSP 50 Tryckbelastningsbar dränering med dränerings- och lagringselement DSE 20 Prisvärt grönt tak med Bauder SDF-matta 9

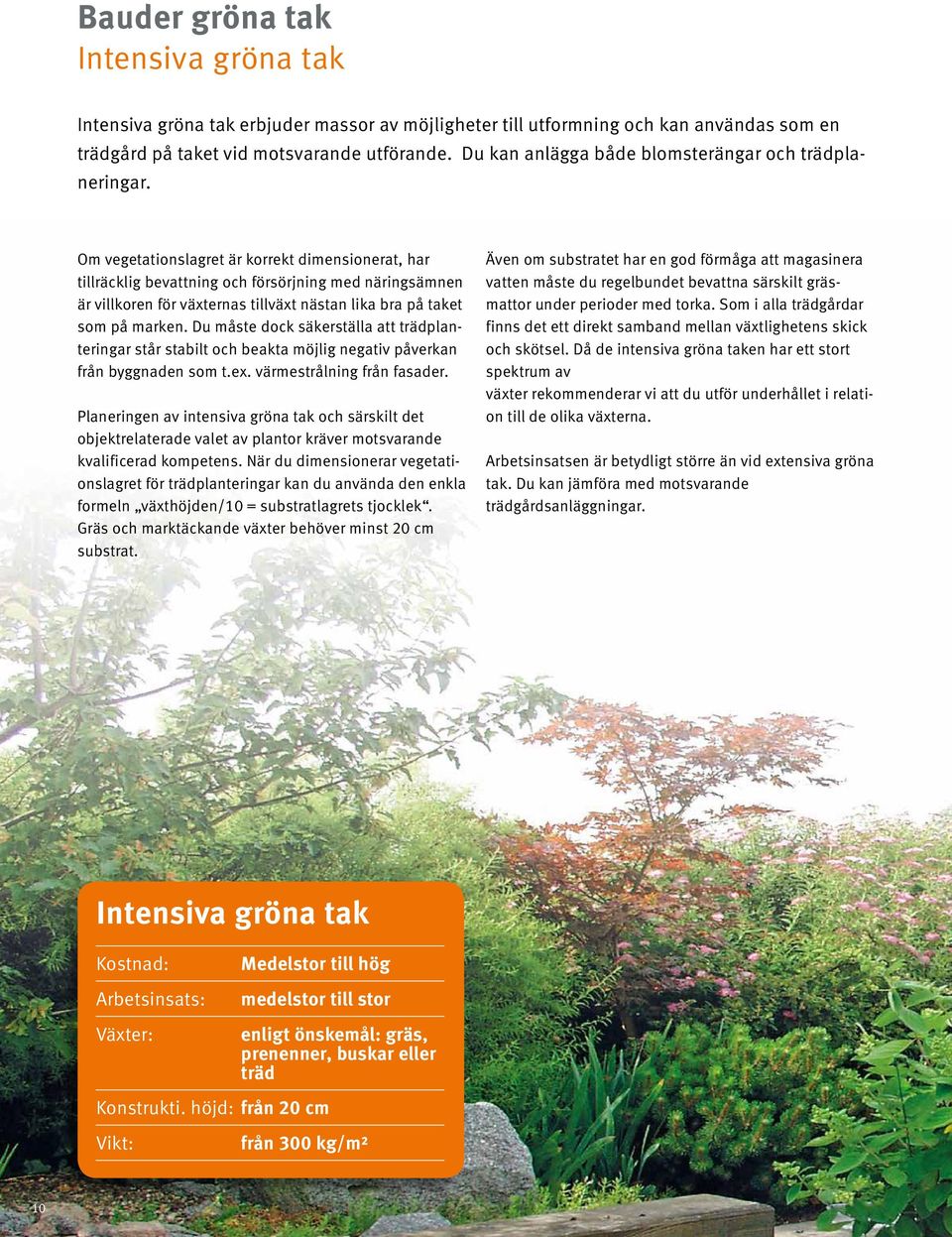

10 Bauder gröna tak Intensiva gröna tak Intensiva gröna tak erbjuder massor av möjligheter till utformning och kan användas som en trädgård på taket vid motsvarande utförande. Du kan anlägga både blomsterängar och trädplaneringar. Om vegetationslagret är korrekt dimensionerat, har tillräcklig bevattning och försörjning med näringsämnen är villkoren för växternas tillväxt nästan lika bra på taket som på marken. Du måste dock säkerställa att trädplanteringar står stabilt och beakta möjlig negativ påverkan från byggnaden som t.ex. värmestrålning från fasader. Planeringen av intensiva gröna tak och särskilt det objektrelaterade valet av plantor kräver motsvarande kvalificerad kompetens. När du dimensionerar vegetationslagret för trädplanteringar kan du använda den enkla formeln växthöjden/10 = substratlagrets tjocklek. Gräs och marktäckande växter behöver minst 20 cm substrat. Även om substratet har en god förmåga att magasinera vatten måste du regelbundet bevattna särskilt gräsmattor under perioder med torka. Som i alla trädgårdar finns det ett direkt samband mellan växtlighetens skick och skötsel. Då de intensiva gröna taken har ett stort spektrum av växter rekommenderar vi att du utför underhållet i relation till de olika växterna. Arbetsinsatsen är betydligt större än vid extensiva gröna tak. Du kan jämföra med motsvarande trädgårdsanläggningar. Intensiva gröna tak Kostnad: Arbetsinsats: Växter: Medelstor till hög medelstor till stor enligt önskemål: gräs, prenenner, buskar eller träd Konstrukti. höjd: från 20 cm Vikt: från 300 kg/m² 10

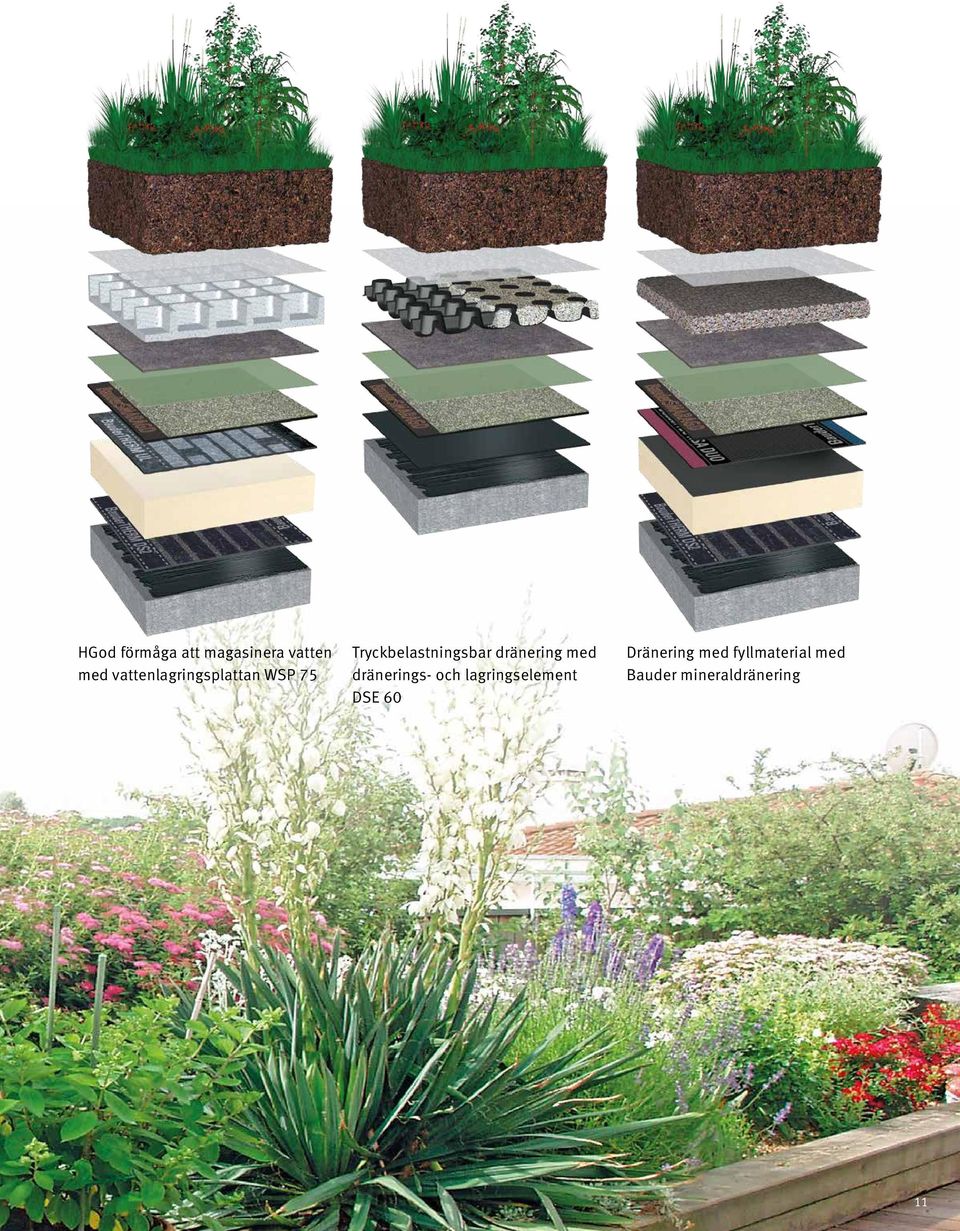

11 HGod förmåga att magasinera vatten med vattenlagringsplattan WSP 75 Tryckbelastningsbar dränering med dränerings- och lagringselement DSE 60 Dränering med fyllmaterial med Bauder mineraldränering 11

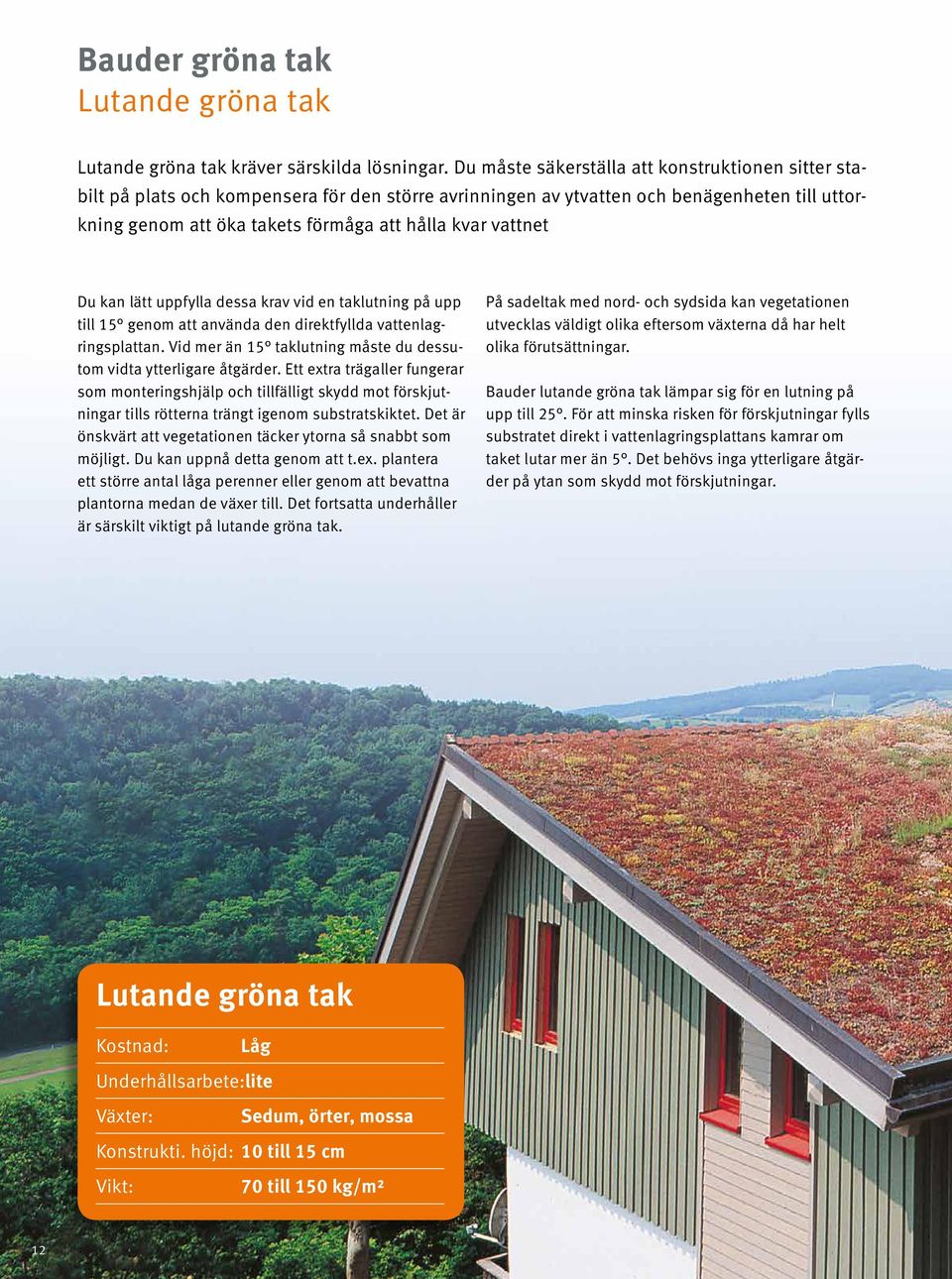

12 Bauder gröna tak Lutande gröna tak Lutande gröna tak kräver särskilda lösningar. Du måste säkerställa att konstruktionen sitter stabilt på plats och kompensera för den större avrinningen av ytvatten och benägenheten till uttorkning genom att öka takets förmåga att hålla kvar vattnet Du kan lätt uppfylla dessa krav vid en taklutning på upp till 15 genom att använda den direktfyllda vattenlagringsplattan. Vid mer än 15 taklutning måste du dessutom vidta ytterligare åtgärder. Ett extra trägaller fungerar som monteringshjälp och tillfälligt skydd mot förskjutningar tills rötterna trängt igenom substratskiktet. Det är önskvärt att vegetationen täcker ytorna så snabbt som möjligt. Du kan uppnå detta genom att t.ex. plantera ett större antal låga perenner eller genom att bevattna plantorna medan de växer till. Det fortsatta underhåller är särskilt viktigt på lutande gröna tak. På sadeltak med nord- och sydsida kan vegetationen utvecklas väldigt olika eftersom växterna då har helt olika förutsättningar. Bauder lutande gröna tak lämpar sig för en lutning på upp till 25. För att minska risken för förskjutningar fylls substratet direkt i vattenlagringsplattans kamrar om taket lutar mer än 5. Det behövs inga ytterligare åtgärder på ytan som skydd mot förskjutningar. Lutande gröna tak Kostnad: Låg Underhållsarbete:lite Växter: Sedum, örter, mossa Konstrukti. höjd: 10 till 15 cm Vikt: 70 till 150 kg/m² 12

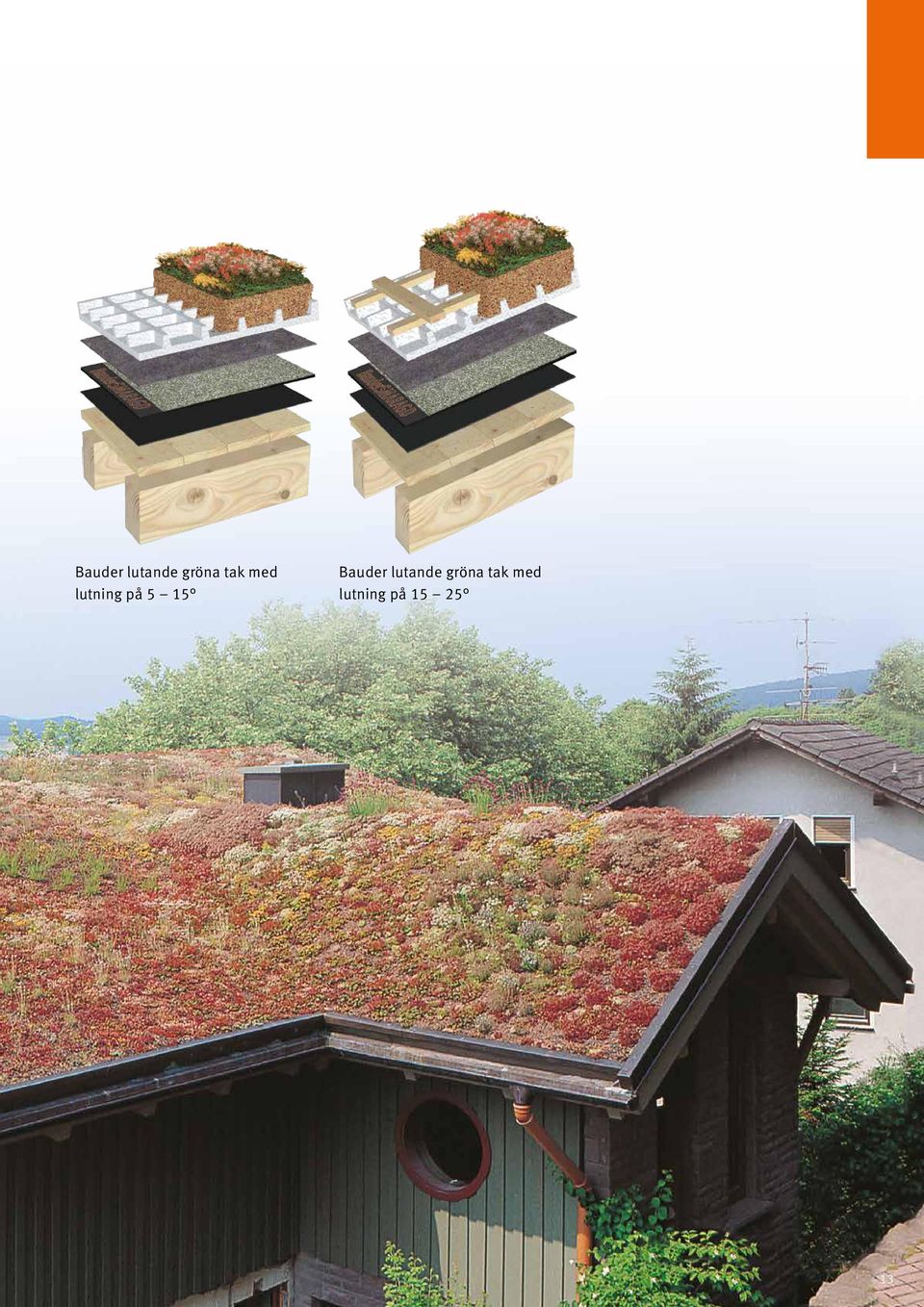

13 Bauder lutande gröna tak med lutning på 5 15 Bauder lutande gröna tak med lutning på

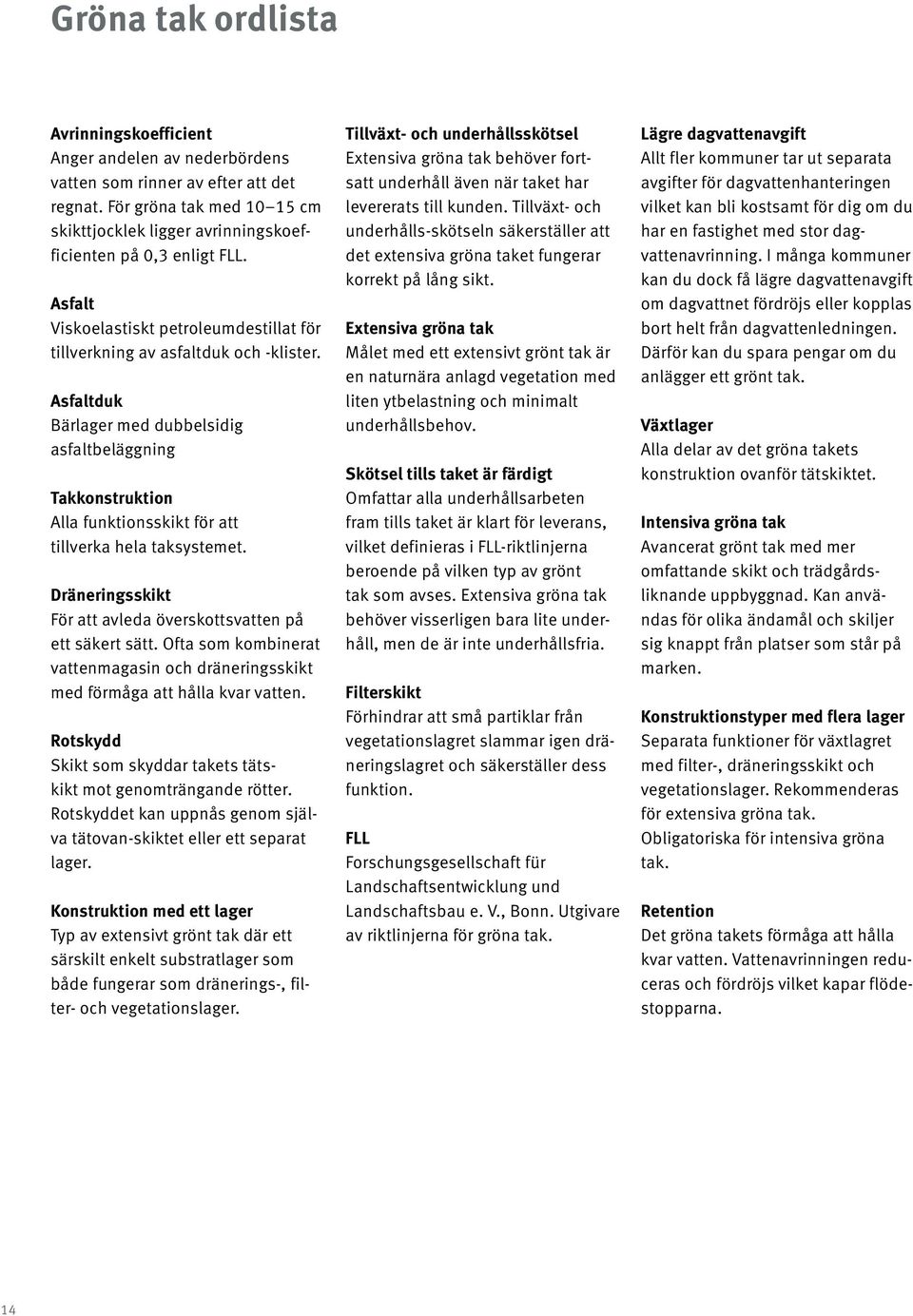

14 Gröna tak ordlista Avrinningskoefficient Anger andelen av nederbördens vatten som rinner av efter att det regnat. För gröna tak med cm skikttjocklek ligger avrinningskoefficienten på 0,3 enligt FLL. Asfalt Viskoelastiskt petroleumdestillat för tillverkning av asfaltduk och -klister. Asfaltduk Bärlager med dubbelsidig asfaltbeläggning Takkonstruktion Alla funktionsskikt för att tillverka hela taksystemet. Dräneringsskikt För att avleda överskottsvatten på ett säkert sätt. Ofta som kombinerat vattenmagasin och dräneringsskikt med förmåga att hålla kvar vatten. Rotskydd Skikt som skyddar takets tätskikt mot genomträngande rötter. Rotskyddet kan uppnås genom själva tätovan-skiktet eller ett separat lager. Konstruktion med ett lager Typ av extensivt grönt tak där ett särskilt enkelt substratlager som både fungerar som dränerings-, filter- och vegetationslager. Tillväxt- och underhållsskötsel Extensiva gröna tak behöver fortsatt underhåll även när taket har levererats till kunden. Tillväxt- och underhålls-skötseln säkerställer att det extensiva gröna taket fungerar korrekt på lång sikt. Extensiva gröna tak Målet med ett extensivt grönt tak är en naturnära anlagd vegetation med liten ytbelastning och minimalt underhållsbehov. Skötsel tills taket är färdigt Omfattar alla underhållsarbeten fram tills taket är klart för leverans, vilket definieras i FLL-riktlinjerna beroende på vilken typ av grönt tak som avses. Extensiva gröna tak behöver visserligen bara lite underhåll, men de är inte underhållsfria. Filterskikt Förhindrar att små partiklar från vegetationslagret slammar igen dräneringslagret och säkerställer dess funktion. FLL Forschungsgesellschaft für Landschaftsentwicklung und Landschaftsbau e. V., Bonn. Utgivare av riktlinjerna för gröna tak. Lägre dagvattenavgift Allt fler kommuner tar ut separata avgifter för dagvattenhanteringen vilket kan bli kostsamt för dig om du har en fastighet med stor dagvattenavrinning. I många kommuner kan du dock få lägre dagvattenavgift om dagvattnet fördröjs eller kopplas bort helt från dagvattenledningen. Därför kan du spara pengar om du anlägger ett grönt tak. Växtlager Alla delar av det gröna takets konstruktion ovanför tätskiktet. Intensiva gröna tak Avancerat grönt tak med mer omfattande skikt och trädgårdsliknande uppbyggnad. Kan användas för olika ändamål och skiljer sig knappt från platser som står på marken. Konstruktionstyper med flera lager Separata funktioner för växtlagret med filter-, dräneringsskikt och vegetationslager. Rekommenderas för extensiva gröna tak. Obligatoriska för intensiva gröna tak. Retention Det gröna takets förmåga att hålla kvar vatten. Vattenavrinningen reduceras och fördröjs vilket kapar flödestopparna. 14

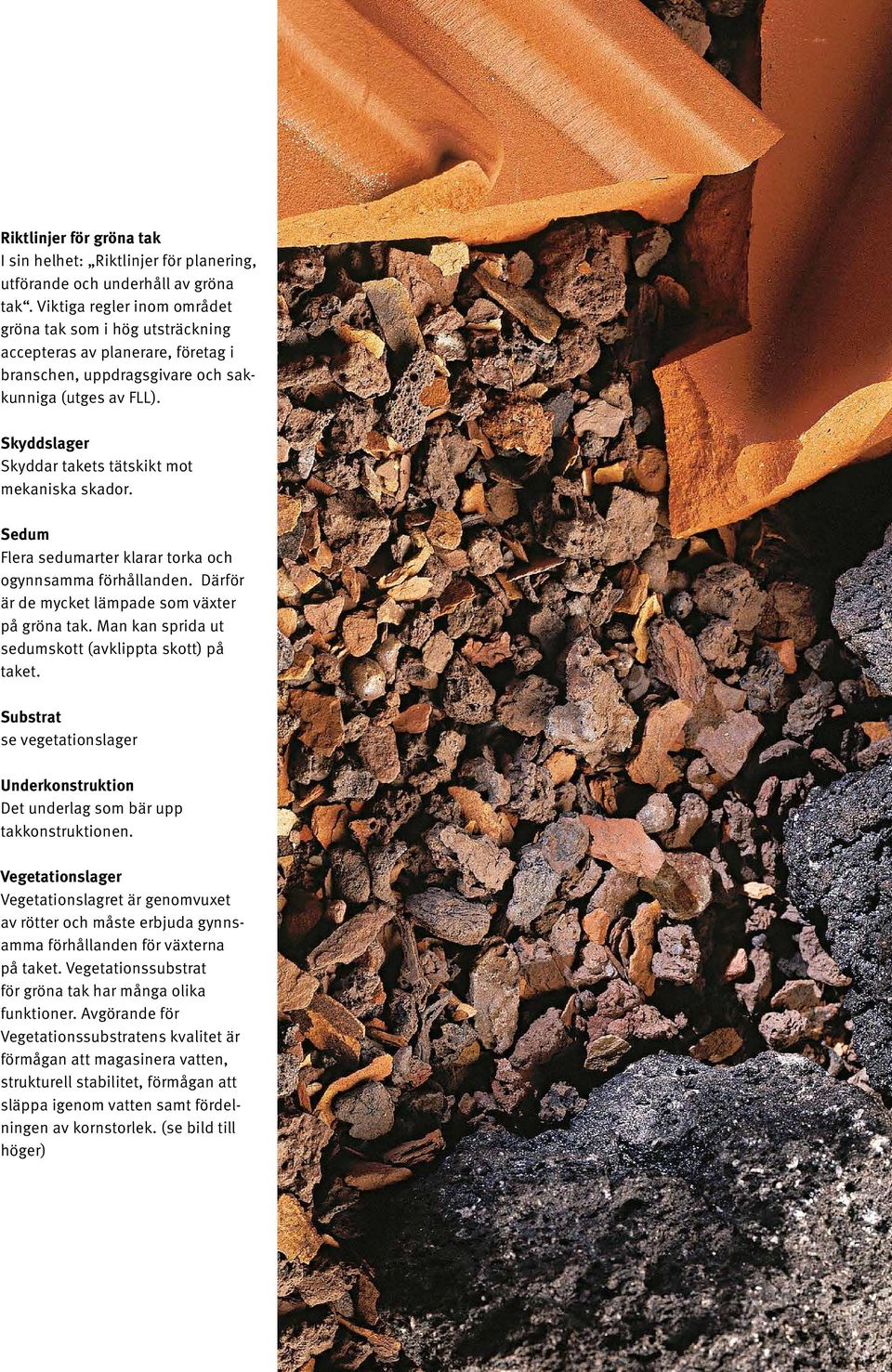

15 Riktlinjer för gröna tak I sin helhet: Riktlinjer för planering, utförande och underhåll av gröna tak. Viktiga regler inom området gröna tak som i hög utsträckning accepteras av planerare, företag i branschen, uppdragsgivare och sakkunniga (utges av FLL). Skyddslager Skyddar takets tätskikt mot mekaniska skador. Sedum Flera sedumarter klarar torka och ogynnsamma förhållanden. Därför är de mycket lämpade som växter på gröna tak. Man kan sprida ut sedumskott (avklippta skott) på taket. Substrat se vegetationslager Underkonstruktion Det underlag som bär upp takkonstruktionen. Vegetationslager Vegetationslagret är genomvuxet av rötter och måste erbjuda gynnsamma förhållanden för växterna på taket. Vegetationssubstrat för gröna tak har många olika funktioner. Avgörande för Vegetationssubstratens kvalitet är förmågan att magasinera vatten, strukturell stabilitet, förmågan att släppa igenom vatten samt fördelningen av kornstorlek. (se bild till höger) 15
