23 "LED-TV med DVD och digital MPEG4 DVB-T / C tuner

Transkript

1 LED23DTB-W BRUKSANVISNING 23 "LED-TV med DVD och digital MPEG4 DVB-T / C tuner Läs hela manualen till TVn innnan den används och spara manualen för att läsa igen senare.

2

3 INNEHÅLL INNEHÅLL Säkerhetsföreskrifter Strömkälla... 1 Installation... 2 Användning och Underhåll... 3 Viktiga säkerhetsinstruktioner Användar information Delarnas namn/ Tillbehör... 6 Bakpanelens delar... 7 Fjärrkontroll Grundfunktioner Grundfunktioner OSD-MENY 1. Kanalinmatningsmeny Bildmeny Ljudmeny Tidmeny Låsmeny Hotel låge Inställningsmeny Använda multimedia Använda multimedia Inspelning Inspelning EPG-menyn...25 Använda DVD Använda DVD Underhåll och Service Felsökning Specifikationer... 35

4 Säkerhetsföreskrifter Strömkälla Varningar Rör aldrig vid strömkontakten med våta händer. - Det kan leda till elchock. Använd aldrig en trasig strömkabel eller elkontakt. - Det kan leda till brand eller elchock. Anslut aldrig flera produkter till samma uttag. - Det kan leda till att uttaget överbelastas och fattar eld. Koppla in elkontakten ordentligt i väggen. - En lös eller felaktigt inkopplad elkontakt kan fatta eld. Kläm inte fast strömkabeln eller placera tunga föremål på kabeln. - Det kan leda till brand eller elchock. Var noga med att jorda TVn. - Felaktig anslutning kan leda till elchock vid kortslutning eller överbelastning. Om det behövs, anslut en jordfelsbrytare. Jorda aldrig TVn till en telefonledning eller gasledning. (Det kan leda till brand, elchock eller annan fara.) När du kopplar ur strömkabeln från väggkontakten, ta alltid fatt i kontakten. - Drar du i strömkabeln kan det skada ledningen och leda till brand. Koppla alltid ur TVn från väggkontakten innan rengöring. - Görs det inte kan det leda till brand eller elchock. Akta Meningen med dessa varningar är att vara säker på att användaren hanterar TVn på ett säkert och bra sätt. Var noga med att läsa igenom manualen och följa instruktionerna. 1

5 Säkerhetsföreskrifter Installation Varningar Placera aldrig behållare med vätskor som blomvaser, läskburkar eller medicinflaskor ovanpå TVn. - Om vätska kommer in i TVns delar kan det leda till kortslutning, eld eller elchock. Placera aldrig TVn på en plats där den kan utsättas för regn, hög luftfuktighet eller fett. - Det kan leda till eld, elchock eller skada på TVn. Förvara eller använd aldrig brandfarliga produkter nära TVn. - Det kan leda till eld eller explosion. Placera aldrig TVn på en ostabil yta, som en dålig möbel eller lutande bord, eller på en möbel vars yta är mindre än TVns. - Om ett barn klättrar på TVn, kan den falla ner på barnet och leda till allvarlig personskada på barnet eller skada TVns delar. Placera alltid TVn på en stabil yta. Placera aldrig levande ljus, brinnande rökelse eller cigaretter på TVn. Placera inte TVn nära värmekällor som en eldstad eller element. - Det kan starta en eld. Placera inte TVn i dåligt ventilerade utrymmen, som en bokhylla. - Det kan starta en eld. Lägg inte strömsladden nära andra varma produkter som förstärkare, element eller strykjärn. - Den kraftiga värmen kan smälta ledningen och exponera elledningen vilket leder till eld eller elchock. Anslut antennen på avstånd från högspänningsledningar och se till att de är riktigt anslutna. - Om antennen vidrör en el ledning, kan det leda till eld, elchock, allvarlig personskada eller dödsfall. Akta Placera TVn på ett bra avstånd från väggen för att säkra god ventilation. - Om temperaturen inne i TVn stiger, kan det leda till eld. Täck inte över TVn med en handduk, bordsduk eller annan material. - Om temperaturen inne i TVn stiger, kan det leda till eld. Var noga med att placera TVn på en jämn yta. Varning Från en utomhus antenn kan det läcka in vatten via ledningen, och komma i kontakt med kontakten till TVn. - Om regnvatten kommer in i TVn, kan det leda till eld eller elchock Följande varningar är indelade i kategorierna Varningar och Akta Varning: Följs inte detta kan det leda till allvarlig personskada eller dödsfall. Akta: Följs inte detta kan det leda till personskada eller trasig TV. 2

6 Säkerhetsföreskrifter Användning och Underhåll Varningar Koppla ur TVn från väggkontakten under åskoväder. - Görs det inte kan det leda till eld eller elchock. För inte in några metallföremål, som skruvmejsel, gem eller stålvajer in i öppningarna eller A/V öppningarna. - Det kan leda till eld eller elchock. Låt aldrig barn klättra eller hänga på TVn. - TVn kan falla över på barnet och leda till allvarlig personskada. Plocka aldrig isär eller förändra TVns delar. Försök aldrig själv göra service på TVn. - Det kan leda till eld eller elchock. Om TVn behöver lagas, lämna den till kvalificerad servicetekniker. Akta När TVn inte kommer att användas under en längre tidsperiod, koppla ur TVn från väggkontakten. - Damm kan samlas inne i TVn och värmen kan tända eld, som kan leda till brand. När du ska flytta TVn, se till att koppla ur den från väggkontakten. - Flyttar du TVn med strömsladden inkopplad, kan det leda till eld eller brand. Om du känner av stark lukt eller rök från TVn, koppla genast ur den från väggkontakten och kontakta service. - Görs det inte kan det leda till eld eller elchock. Varning När du tar ur batterierna från fjärrkontrollen, se till att barn inte råkar svälja dem. Behåll batterierna borta från småbarn. - Om ett barn sväljer batterierna, tillkalla omedelbart läkarhjälp. Var alltid flera personer för att lyfta TVn när den ska flyttas. - Om TVn tappas, kan det skada TVns inre delar. Torka av all fukt, smuts eller damm från elkontakterna medenrenduk. - Görs det inte ordentligt kan det leda till eld eller elchock. Det rekommenderas att rengöra TVns inre delar åtminstone en gång per år. Kontakta återförsäljaren eller servicetekniker för mer information. - Fortsätter du använda TVn utan att rengöra den kan allt damm leda till eld eller elchock. Stäng alltid av TVn och koppla ur strömsladden när du ska rengöra TVn. Använd en mjuk duk för att rengöra TVn - Rengör aldrig med starka kemikalier eller rengöringsmedel. Använd heller aldrig en fuktig duk. 3

7 Säkerhetsföreskrifter Viktiga Säkerhetsinstruktioner Varningar För att undvika skador måste följande säkerhetsinstruktioner följas innan TVn installeras eller används. Läs igenom manualen noga innan TVn börjar användas, och spara manualen för att läsa senare. 1) Läs igenom manualen. 2) Spara manualen. 3) Lyd alla varningar. 4) Följ alla varningar. 5) Använd aldrig TVn nära vatten. 6) Rengör endast med en ren duk. 7) Blockera inga ventilationsöppningar. Placera TVn i enlighet med tillverkarens rekommendationer. 8) Placera inte TVn nära värmekällor som element, ugnar eller andra produkter (som förstärkare) som alstrar värme. 9) Utför inget som strider mot TVns användning eller kontakter. Kontakten är utformad på ett speciellt vis och kan endast kopplas in i väggkontakten på ett sätt. När det blir motstånd vid att koppla in den eller den inte passar in måste en kvalificerad elektriker kontaktas. 10) Skydda strömsladden från att trampas på eller klämmas. Var speciellt noga vid kontakterna. 11) Använd endast tillbehör som är rekommenderade av tillverkaren. 12) Använd endast vagn, bord eller stativ som är rekommenderade av tillverkaren, eller säljs tillsammans med TVn. När TVn flyttas på en vagn, var försiktig och inga hastiga rörelser. 4

8 Säkerhetsföreskrifter Viktiga Säkerhetsinstruktioner 13) Koppla ur TVn under åskoväder eller när den inte kommer att användas under lång tid. 14) Överlåt all service till kvalificerad servicepersonal. Service måste utföras när TVn har skadats, om strömsladden eller kontakten har skadats eller om föremål har fallit på TVn. - TVn får inte utsättas för någon vätska, och inga föremål fyllda med vätska, som vaser, får placeras ovanpå TVn. VARNING RISK FÖR ELCHOCK ÖPPNA EJ VARNING: FÖR ATT FÖRHINDRA RISK AV ELCHOCK, ÖPPNA ALDRIG HÖLJET (ELLER BAKSTYCKET). DET FINNS INGA DELAR INUTI TVN SOM ANVÄNDAREN SJÄLV KAN LAGA. ÖVERLÅT ALL SERVICE TILL KVALIFICERAD SERVICETEKNIKER. Symbolen med blixten med pilen i triangeln ska göra användaren uppmärksam på att TVn innehåller högspänning, som kan vara tillräcklig för att ge en kraftig stöt vid kontakt. Symbolen med utropstecknet i triangeln ska göra användaren uppmärksam på att det finns viktiga instruktioner i manualen som medföljer med TVn. Produkter skapade med Class I får endast tillslutas till en väggkontakt med jordsäkring. VARNING FÖR ATT FÖRHINDRA SKADA, ELD ELLER ELCHOCK, UTSÄTT ALDRIG TVN FÖR REGN ELLER FUKT. Akta: - Serviceinstruktionerna ska endast användas av kvalificerad servicepersonal. - För att minska risken för elchock, utför aldrig själv någon service förutom det som beskrivs i manualen. - Alla förändringar på TVn, som inte beskrivs i manualen, kan medföra att garantin slutar gälla. 5

9 POWER REC LIST REC SOURCE MENU VOL EPG CH/LIST PICTURE SOUND NICAM/A2 SLEEP TV/TXT CANCEL REVEAL MUTE EXIT PVR/DVD OK REP SUBTITLE DISPLAY FAV CH SCREEN SETUP D-MENU TITLE PRO HOLD SIZE SUBPAGE INDEX LAN A-B GOTO SLOW Användar Information Delarnas namn Framifrån LED lampa Sensor för fjärrkontrollen (blockera ej) MENU: Tryck på den här knappen för att öppna skärmmenyn. Tryck en gång till för att stänga menyn. CH+/-: Tryck på den här knappen för att växla kanal. VOL+/-: Tryck på den här knappen för att ställa in ljudet. SOURCE: Tryck på den här knappen för att öppna menyn för signalkälla. PLAY: Spela/pausa DVD-program EJECT: Lägga i/ta ur DVD-skiva POWER: Slå på/stänga av TV:n Läggin en 12cmskivaenligtbeskrivningen 1. IR-mottagare: Tar emot IR-signaler från fjärrkontrollen. Indikatordiod för på/standby: Tryck påpower för att sätta på/stänga av. Indikatordiod tänd (röd) Standbyläge Indikatordiod tänd (Grön) Start Fjärrkontrollens signal kan tas emot från upp till åtta meter från rakt framför kommunikationsfönstret och en vinkel på 30 grader vänster och höger och 20 grader över och under kommunikationsfönstret Tillbehör Komponenterna kan se annorlunda ut jämfört med bilden Brukanvisning Strömadatper Strömkabel Fjärrkontroll Adapter för YPbPr video 6

10 Användar Information Bakpanelens delar Bakifrån YPbPr USB SCART POWER: Anslut till strömförsörjningen. USB: USB för uppgradering av media och digital videospelare HDMI1/2: Ingång för HDMI från DVD-spelare eller annan utrustning. SCART: Ansluts till DVD-spelarens vi deoutgång SCART (används vid s k komponentkälla) PC-IN: Ansluts till datorns ljudutgång VGA: Datoranslutning, Ansluts till datorns analoga D-subkontakt med 15 stift Coax: Digital koaxialutgång Headphone: Här ansluts hörlurar eller annan ljudutrustning Common Interface: CI-uttag RF: Anslut antenn eller koaxialkabel med 75 ohm för mottagning av TV-signal R/L in: Ansluts till DVD-spelarens ljudutgång (delas med YPbPr) VIDEO: Ansluts till DVD-spelarens videoutgång. YPbPr: Ansluts till DVD-spelarens videoutgång YPbPr (används vid s k komponentkälla) 7

11 Användar Information Fjärrkontroll Fjärrkontrollens knappar Fjärrkontrollen använder infraröda vågor (IR). Peka med den mot TV:n. Det är inte säkert att fjärrkontrollen fungerar bra om den används utanför det rekommenderade avståndet eller vinkeln. POWER REC LIST REC SOURCE EPG REP CH/LIST SUBTITLE PVR/DVD MUTE DISPLAY POWER: Slå på TV:n eller ställ den i standbyläge. MUTE: Tryck en gång för att stänga av ljudet och tryck igen eller tryck på VOL+ för att sätta på ljudet igen. REC LIST: Inspelningslista. CH/LIST: Visa programlistan. SUBTITLE: Aktivera eller avaktivera visning av undertext i DTV- och DVD-läge. EPG: Visa den elektroniska programguiden utanför menyläget endast i DTV-läge. REP: Repetera spelning av titel eller kapitel. : Mata in/ut DVD-skivan. OK MENU EXIT PVR/DVD REC : Starta inspelning av ett program i DVB-läge. : Stoppa program. : Föregående kapitel. : Nästa kapitel. : Pausa i program. : Spela program. : Snabbspola bakåt. : Snabbspola framåt. 9 0 PICTURE NICAM/A2 VOL SOUND SLEEP FAV CH SCREEN SOURCE: Visa menyn med inkälla. DISPLAY: Visa information om det aktuella läget. MENU: Systeminställningsmeny. EXIT: Lämna OSD-menyn. FAV: Visa listan med favoritprogram. SIFFERKNAPPAR Tryck på 0-9 för att välja en TV-kanal direkt när du tittar på TV. TV/TXT CANCEL REVEAL SETUP D-MENU TITLE PRO HOLD SIZE SUBPAGE INDEX LAN A-B GOTO SLOW Gå till föregående kanal. PILKNAPPAR ( / / / / OK) Möjliggör navigering i menyerna på skärmen och ändring av systeminställningarna efter önskemål. 8

12 Användar Information Fjärrkontroll POWER MUTE REC LIST EPG CH/LIST REP SUBTITLE REC PVR/DVD SOURCE DISPLAY MENU EXIT OK FAV PICTURE NICAM/A2 VOL SOUND SLEEP CH SCREEN TV/TXT CANCEL REVEAL SETUP D-MENU TITLE PRO HOLD SIZE SUBPAGE INDEX LAN A-B GOTO SLOW CH / : Bläddra bland kanalerna. VOL / : Ställ in rätt volym. PICTURE: Välj bildläge. NICAM/A2: Välj TV Nicam/A2. SOUND: Välj ljudläge. SLEEP: Avstängningstimer (till standbyläge). SCREEN: Slå på/stäng av skärmen. TV/TXT: Slå på/stäng av text-tv. CANCEL: Avbryt visning av text-tv. REVEAL: Visa dold text. HOLD: Stanna eller fortsätt på den aktuella länkade sidan. SIZE: Tryck för att se övre halvan av sidan i dubbel storlek. Tryck igen för att se nedre halvan av sidan i dubbel storlek. Tryck en tredje gång för att visa sidan i normal storlek. SUBPAGE: Tryck för att öppna länkade sidor och tryck igen för att avbryta. INDEX: Gå till innehållssidan. Färgknappar: genvägar enligt de färgade länkarna i texten. SETUP: Inställning av DVD-systemet. D-MENU: Spela lista (DVD)/skivmeny. TITEL: DVD-titel. PRO: Redigera programmeringen och spela. LAN: Välj språk för DVD-skiva. A-B: Välj och spela önskat avsnitt av DVD-programmet genom att trycka på denna knapp vid start- och slutpunkten. GOTO: Spela favorittitel/kapitel/spår. SLOW: Spela DVD-program i slowmotion. 9

13 Grundfunktioner Grundfunktioner Slå på/stäng av 1. Koppla spelaren till vägguttaget med nätkabeln och slå på adapter Slå på TV:n: Tryck på POWER-knappen på TV:n eller fjärrkontrollen. - Stänga av TV:n: Tryck på POWER-knappen på TV:n eller fjärrkontrollen. Välja inkälla Tryck på SOURCE-knappen på TV:n eller fjärrkontrollen för att visa menyn med inkälla och använd knappen CH+/- på TV:n eller -knapparna på fjärrkontrollen för att välja inkälla. Tryck på OK på fjärrkontrollen för att bekräfta. Obs! Se till att alla anslutningar är förberedda innan du väljer inkälla. Grundläggande användning av OSD-menyn Tryck på MENU-knappen för att visa OSD-menyn: Huvudmeny KANALIN- MATNING BILD LJUD TID ALTERNA- TIV LÅS Undermeny (exempelvis videomeny) Tips---Använd OSD-menyn enligt tipset. Använd </> för att välja huvudmenyn och tryck på för att öppna undermenyn. Använd / i undermenyn för att välja funktionsalternativ och tryck på </> för att ställa in eller tryck på OK för att öppna undermenyn. * (Tryck på MENU-knappen för att återgå till den övre menyn.) * (Tryck på EXIT för att stänga menyn.) Anm. 1: Aktuella alternativ kan endast aktiveras vid rätt signal Anm. 2: Använd OSD-menyn enligt tipset längst ned på skärmen. 10

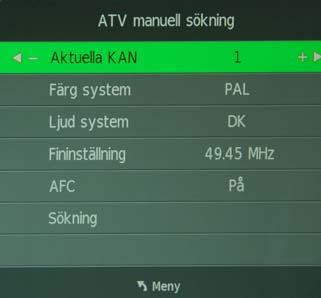

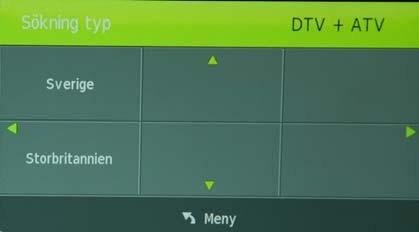

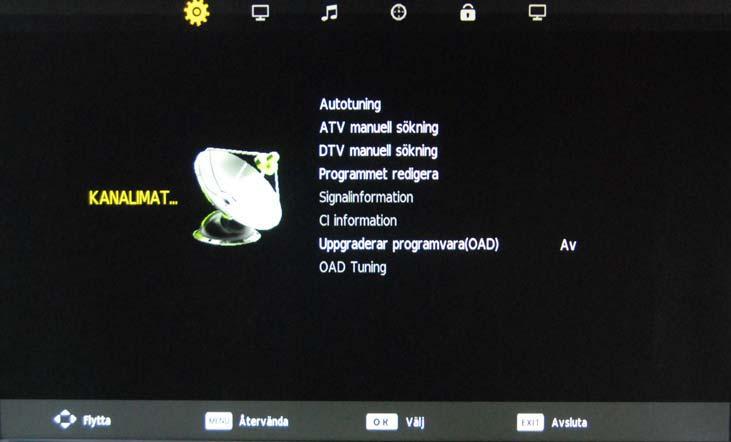

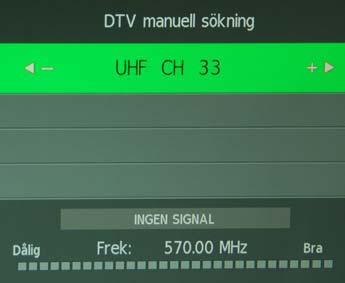

14 OSD-MENY OSD-MENY 1. Kanalimatning smeny Beskrivning Automatisk sökning Tryck på OK för att öppna menyn, och välj land och sökningstyp för TV. Tryck på OK för att börja ställa in automatiskt. Analog Manuell sökning Tryck på OK för att öppna menyn för manuell inställning av ATV. Spara i 1: Välj position där du vill spara programmet. System: Välj ett TV-system för sökning. Kanalinmatning 1: Välj kanal som du vill ställa in manuellt. Sökning: Tryck på < / > för att starta manuell sökning. Fininställning: Tryck på < / > för att göra en fininställning. Frekvens: Visa aktuell frekvens. Obs! Tryck på den röda knappen för att spara alla ändrade inställningar. Digital manuell sökning Tryck på OK för att öppna menyn för manuell inställning av DTV. Välj DTV-kanal och tryck på OK för att påbörja sökningen. 11

15 OSD-MENY OSD-MENY Ändra bland sparade program Tryck på OK för att öppna programredigeringsmenyn (programme edit) (se bild). Radera: Välj en kanal och tryck på den röda knappen. Radera visas till höger i programre digeringsmenyn bredvid den kanal du har valt. Tryck på den röda knappen igen. Nu raderas programmet. Om du inte vill fortsätta att radera program, trycker du på menyknappen för att avbryta. Flytta: Välj en kanal och tryck på den gula knappen. Nu kan du använda? och? för att välja position för programmet. Tryck på den gula knappen igen för att bekräfta ändringen. Tryck på menyknappen för att avbryta och du den aktuella inställningen sparas automatiskt. Hoppa över: Välj en kanal och tryck på den blå knappen för att ange ett märke för kanalen. Så länge som kanalen har ett hoppa över-märke, hoppas den över när du söker kanaler med CH+ eller CH-. Signalinformation Visa signalinformation i DTV-läge. CI-information Kontakta din betal-tv-leverantör som kan förse dig med betal-tv-kort och en CA-modul (CAM) med bruksanvisning. Programuppdatering (OAD) Stäng av / på programuppdatering funktionen från OAD OAD vrida Gör att du kan uppdatera programvaran från OAD. 12

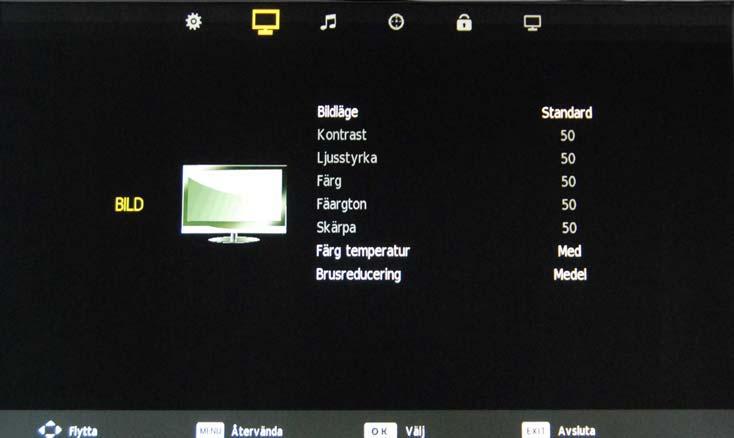

16 OSD-MENY OSD-MENY 2. Bildmeny Beskrivning Bildläge: Välj mellan Standard, Dynamic, User och Mild. Obs! Kontrast, ljusstyrka, färg och skärpa finns endast tillgängliga och kan ställas in i användarläge (User) under Bildlägesinställningar. Kontrast: Ändra kontrasten mellan bildens ljusa och mörka partier: Ljusstyrka: Justera bildens allmänna ljusstyrka. Färg: Ändra färg. Skärpa: Öka skärpan för att se skarpa kanter på bilden och minska skärpan för att göra kanterna mjukare. Färgton: Ändra nyansen (endast i NTSC-läge). Färg temperatur: Välj mellan medium, kall, användare och varm. Brusreducering: Välj brusreducering: av, låg, medelhög, hög eller standard. 13

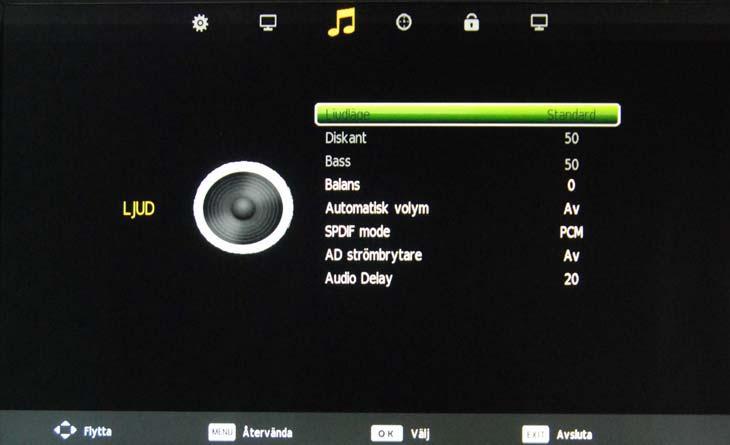

17 OSD-MENY OSD-MENY 3. Ljudmeny Beskrivning Ljudläge: Här kan du välja mellan standard, musik, film, sport och användare. Diskant (kan ändras i användarläge): Justera diskantljudens styrka. Bass (kan ändras i användarläge): Justera basljudens styrka. Balans: Ställ in balansen mellan vänster och höger ljudutgång eller stäng av ljudet på vänster och höger ljudutgång. Auto Volume: Ställer automatiskt in programmets volym när du aktiverar funktionen genom att välja på. SPDIF-läge: Här kan du välja mellan: av, PCM och auto. AD Switch: AD Switch: Slå på / av AD-omkopplaren. Audio Delay: Control Audio Delay. 14

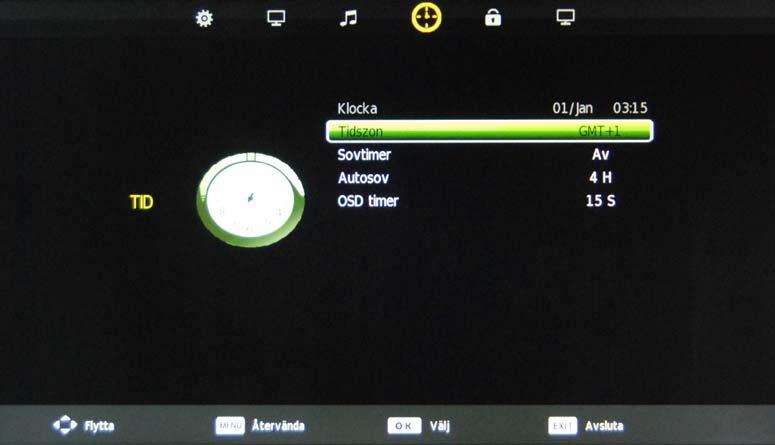

18 OSD-MENY OSD-MENY 4. Tidmeny Beskrivning Clock:Visa tiden. Time Zone: Här kan du välja den tidszon. Insomn.timer: Du kan ställa in sovtimern på följande tider: 10 min, 20 min, 30 min, 60 min, 90 min, 120 min,180 min, 240 min och avstängd. Autom. Insomn: Aktivera eller avaktivera den automatiska avstängningsfunktionen. Tidszon: Här kan du välja tidszon. 15

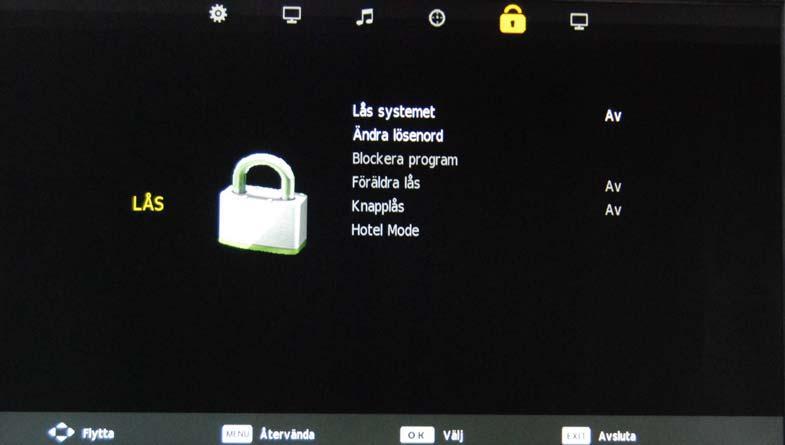

19 OSD-MENY OSD-MENY 6. Låsmeny Beskrivning Lås systemet: Aktivera eller avaktivera låssystemet. Obs! Ange koden för att kunna använda menyn (den ursprungliga koden är 0000). Ange lösenord: Ange pinkod. Om pinkoden har ändrats måste du ange den aktuella koden. Nytt: Ange det nya lösenordet. Bekräfta: Ange det nya lösenordet. 16

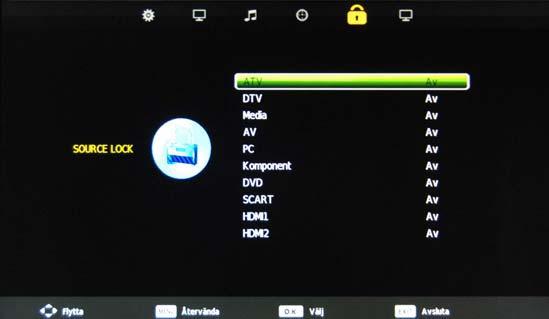

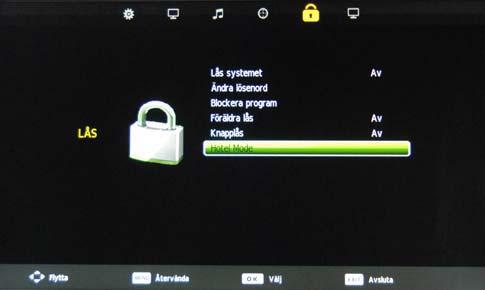

20 OSD-menyn OSD-menyn OSD-menyn Hotel läge Källa Lås 17

21 OSD-menyn OSD-menyn Blockera program: Lås kanalen. Sedan måste du ange koden för att kunna se kanalen. Använd och för att välja kanal och tryck på den gröna knappen på fjärrkontrollen för att låsa kanalen. Barnlås: Här kan du välja barnlås. Key Lock: Lås knapparna på TV: n när du slår på funktionen. 18

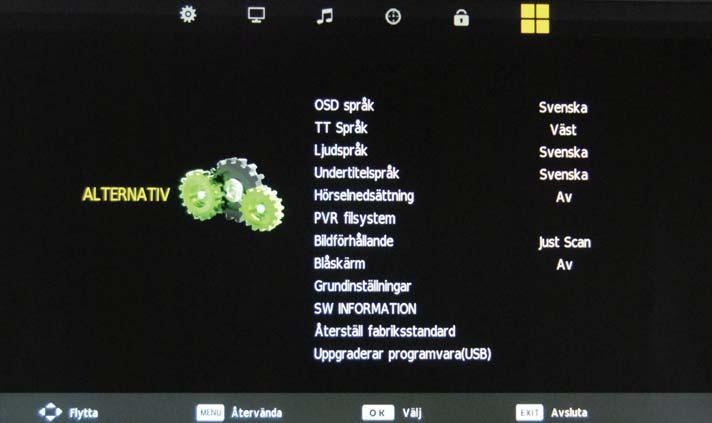

22 OSD-MENY OSD-MENY 6. SETUP-menyn Beskrivning OSD-Språk: Här kan du välja menyspråk. TT Language: Låter dig välja text-tv språk. Hearing Impaired: Slå på / stänga av hörselskadade funktionen. PVR File System: Setup PVR-filsystemet. Notera: Att PVR File System beskrivs på sidorna Bildförhållande: Välj mellan 4:3, 16:9, Zoom1, Zoom2. Blå skärm Slå på / stänga av blå skärm funktion när det inte finns någon signal. Första installationen Visas upp första gången menyn Installation. Återställ: Tryck på OK-knappen för att återställa fabriksinställningarna. Software update(usb): Gör att du kan uppdatera programvaran från USB. 19

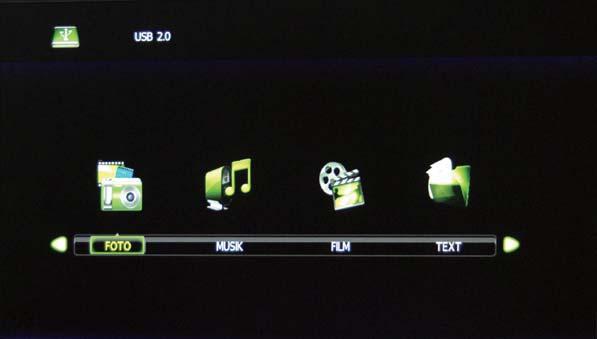

23 Använda multimedia Använda multimedia Grundfunktioner 1). Tryck på SOURCE på fjärrkontrollen för att visa menyn med inkälla och välj USB-källan med / och tryck på OK för att öppna multimediamenyn nedan. Tips och information om USB-enhet MAINS MENU: PHOTO MUSIC MOVIE TEXT 2). Anslut USB-enheten och leta upp namnet på enheten i menyn på skärmen. 3). Tryck på / för att välja vilken filtyp i enheten du vill programmera: Foto, musik, film eller text. Tryck på / för att välja enhet och tryck på OK för att öppna. Återgå till listan med enheten Information EXIT EXIT Upp en nivå Tryck på / / / för att flytta och tryck på OK för att välja fil eller öppna mappen. Tryck på för att programmera de valda filerna eller filerna i vald mapp. Du kan visa tabellen med alternativ och avsluta programmet i helskärmsläge. 20

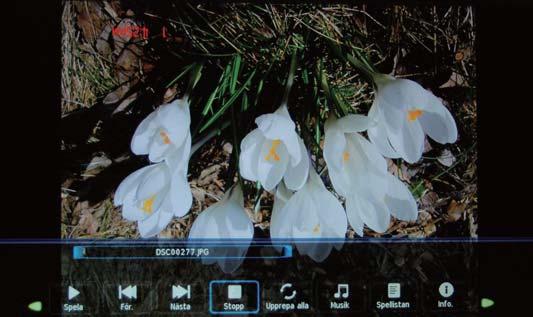

24 Använda multimedia Använda multimedia 1. Foto Fotovisning Tryck på / för att välja alternativ i tabellen och tryck på OK för att ändra. RepeatAll: Välj repetitionsläge: repetera alla, repetera 1, repetera ingen. Musik: Spela/pausa musikuppspelningen (du kan endast spela eller pausa programmerad musik). Spellista: Visa spellistan på skärmen och du kan välja foto med pilknapparna ( ). Tryck på OK för att programmera. Tryck på / för att återgå till tabellen med alternativ. Info.: Visar information om fotot. Rotera: Rotera fotot medurs/moturs. Zooma ut/in(zoom in/out): Zooma ut/in fotot. Filmläge: Flytta fotot till utzoomat läge. 2. Musik Spela musik Tryck på / för att välja alternativ i tabellen och tryck på OK för att ändra. Tryck på för att välja musik och tryck på OK för att programmera. Repetera: Välj repetitionsläge: repetera alla, repetera 1, repetera ingen. Sök: Programmera musik från angiven tid. Tryck på OK för att visa tidtabellen och välj läge med pilknapparna ( / / ). Ställ in tiden med sifferknapparna, välj OK och tryck på OK för att söka. Skärmsläckare: Tryck på den blå knappen för att öppna skärmsläckarläge och tryck igen för att avsluta. 21

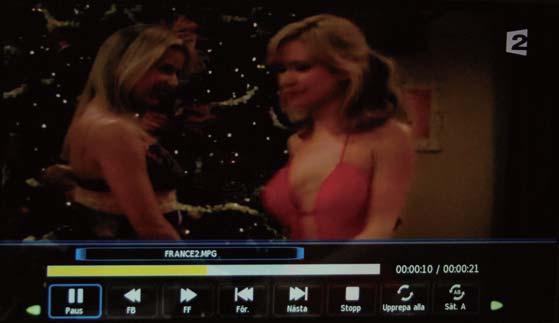

25 Använda multimedia Använda multimedia 3. Movie Spela film Tryck på / för att välja alternativ i tabellen och tryck på OK för att ändra. RepeatAll: Välj repetitionsläge: repetera alla, repetera 1, repetera ingen. Ange A-B(Set A-B): Välj och spela ditt favoritavsnitt av programmet genom att ange startpunkt (A) och slutpunkt (B). En symbol visas på skärmen. Tryck på OK igen för att avbryta. Spellista: Visa spellistan på skärmen. Info.: Visa information om filmen. Spela långsamt(slow): Spela programmen långsamt. Tryck på /Spela för att avbryta. Stega(Step): Spela programmet bild för bild med OK-knappen: Tryck på /Spela för att avbryta. Gå till tid: Programmera filmen från angiven tid. Zooma out/in: Zooma ut/in filmen. Bildyta (aspect ratio): Välj bildyta för visning. Flytta läge: Flytta fotot till utzoomat läge. 4. Text Visa text Tryck på / för att välja alternativ i tabellen och tryck på OK för att ändra. Föreg/nästa sida: Gå till föregående/nästa textsida. Föregående/nästa: Gå till föregående/nästa fil. Stopp: Stoppa automatisk bläddring. Musik: Spela upp/pausa. Spellista: Visa spellistan på skärmen. Info.: Visa information om texten. 22

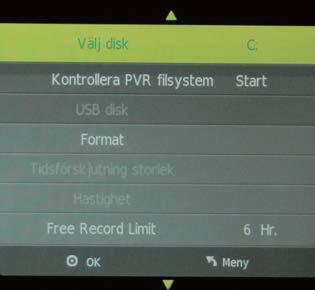

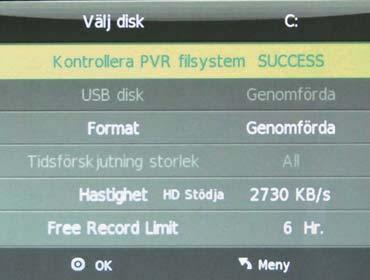

26 Tagning Tagning PVR-inställningar 1. PVR File System Tryck på Meny, välj SETUP menyn och välj "PVR File System", tryck sedan på OK-knappen för att komma till inställningsmenyn. Kontrollera om din USB-enhet fungerar eller inte före inspelning. Select Disk: Välj den enhet för posten filer. Check PVR File System: Kontrollera systemet. USB Disk: Visa USB-staten Format: Formatera USB-enheten för PVR drift. Time Shift Size: Visa storleken på USB-enheten (Enheten har formaterad). Speed: Visa hastigheten på USB-enheten (Enheten har formaterad). Free Record Limit: Visa Free Record gränstillstånd 2. Recorder Tryck på REC LIST knappen på fjärrkontrollen för att visa menyn Inspelning i DTV-läge enligt nedan. OBS: Du väljer ett inspelat program, och tryck på OK-knappen för att programmera. OBS: Du kan radera ett inspelat program genom att trycka på den röda knappen på listan. Not: Du kan visa informationen på ett inspelat program genom att trycka på gröna knappen på listan. 23

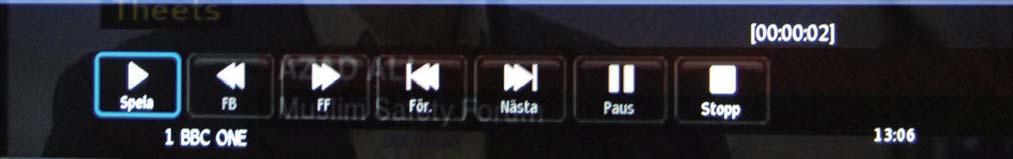

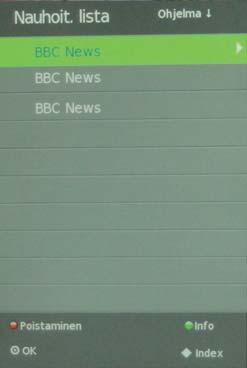

27 Recording Operation Inspelning Inspelning Inspelningsknappar REC: Tryck för att öppna inspelningsläge. PAUSE: Tryck för att öppna timeshift-läge. Tryck för att avbryta inspelningen. Rec list: Tryck för att visa inspelningslistan. Inspelningsmeny När du trycker på REC, visas inspelningsmenyn på skärmen: Obs! a. Tryck på STOP för att avbryta inspelningsläget. b. Tryck på PLAY för att spela upp programmet du spelar in från början. c. Tryck på Recording list för att visa inspelningslistan och spela ett program som du väljer. Inspelningen fortsätter och inspelningsmenyn visas när du lämnar inspelnin slistan. Timeshift Tryck på PAUSE för att öppna timeshift-läge. Bilden pausar och inspelningen startar. Obs! a. Tryck på STOP för att avbryta timeshift-läget. b. Tryck på PLAY för att spela programmet du spelar in från början. 24

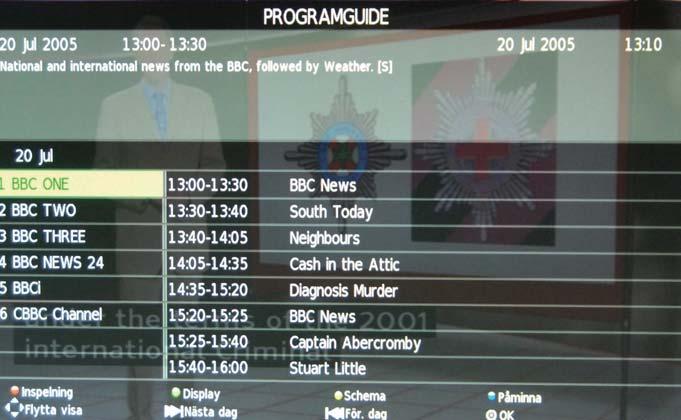

28 EPG-menyn EPG-menyn Visa programguiden genom att trycka på EPG-knappen. Visa information om programmet Kanallista Display the programme name Alternativ Du kan välja ett program för inspelning med hjälp av knapparna / / / Rekord: Tryck RÖD knapp för att visa inspelade Mode menyn och ställa in timern record. When programmet startar kommer det att spelas in på USB-enheten. Display: Tryck på GRÖN knapp för att visa information om programmet. Schedule: Tryck på GUL knapp för att visa schemat listan. Remind: Tryck BLÅ för att visa påminna menyn och ställ in time.when programmet startar TV: n automatiskt växlar till detta program. Timer Recorder: Tryck på "REC" knappen på program för att visa Timer Inspelning: Recorder( Ställ in timern rekord) TV: n kommer att spela in programmet automatiskt enligt dina inställningar. Channel: Välj den DTV kanal du vill spela in. Start Time: Välj tiden starta inspelningen. End Time: Välj tiden avsluta inspelningen. MODE: Välj inspelningsläge Tryck på OK-knappen för att spara inställningen och gå ur menyn, och det blir en antydan på skärmen. 25

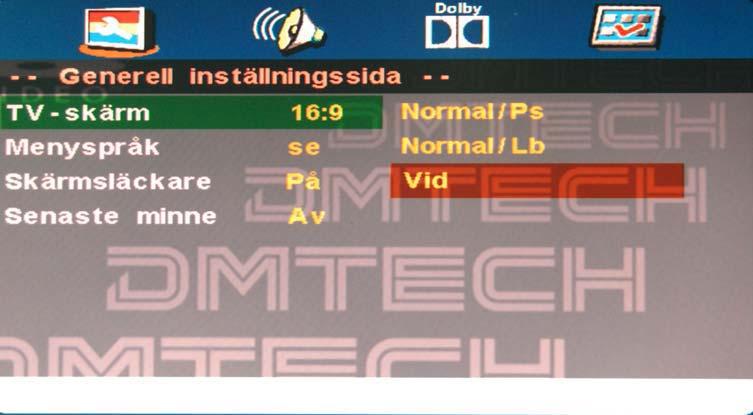

29 DVD-FUNKTION DVD-FUNKTION Grundfunktioner DVD-inställning Allmänna inställningar TV-bild 4:3 pan scan 4:3Letter Box Wide. 26

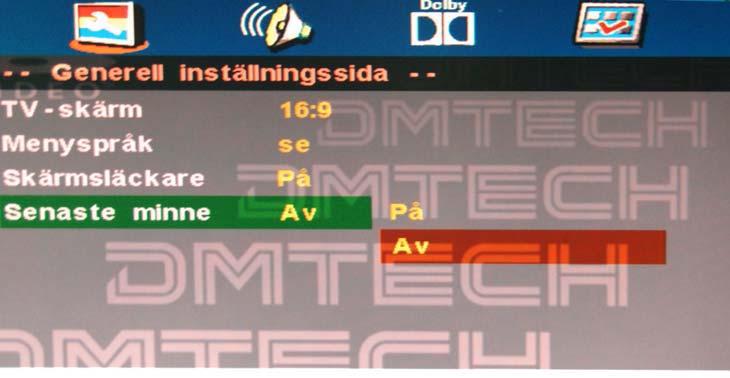

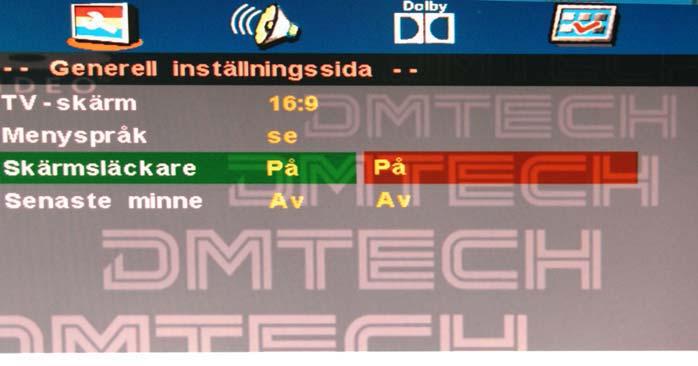

30 DVD-FUNKTION DVD-FUNKTION Menyspråk Här väljer du menyspråk. Skärmsläckare Aktivera skärmsläckaren. Skärmsläckaren visas när spelaren stoppar eller bilden fryses under några minuter. Den här funktionen skyddar skärmen från s k brännmärken. Till (aktivera skärmsläckaren) Från (avaktivera skärmsläckaren) Minnesfunktion för stoppläge Här kan du välja att aktivera och avaktivera minnesfunktionen för stoppläget. Välj På om du vill att eventuella inställningar skall sparas när apparaten stängs av. Välj Från om du vill att apparaten skall rensa minnet från dina inställningar och starta på förvalda inställningar efter avstängning. På (starta med sparade inställningar) Från (rensa minnet) 27

31 DVD-FUNKTION DVD-FUNKTION Ljudinställningar Högtalarinställningar Tryck på på ljudinställningssidan för att välja högtalarinställning. Tryck på OK ENTER eller (spela) på sidan för högtalarinställningar. 28

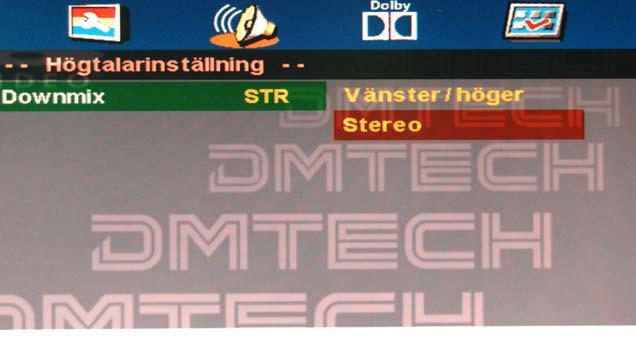

32 DVD-FUNKTION DVD-FUNKTION Nermixning V/H Om skivan har flera ljudspår kommer signalen att gå ut på både vänster och höger kanal. Stereo Om skivan har flera ljudspår kommer signalen att gå ut i stereo. 29

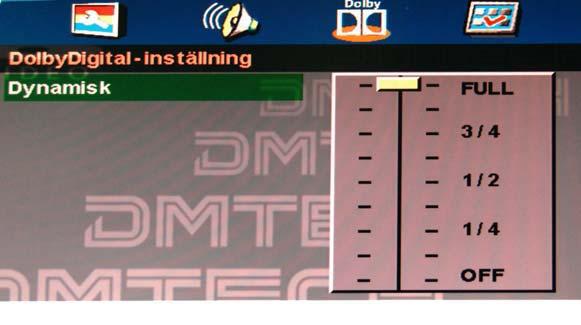

33 DVD-FUNKTION DVD-FUNKTION Inställningar för Dolby Digital Dynamisk Detta alternativ används för inställning av kompressionsförhållandet för att man skall kunna kontrollera den s k ljudkontrasten. Preferensinställningar Tryck på STOP för att öppna preferenssidan eller Ingen skiva TV-typ PAL Välj denna inställning om spelaren ansluts till en TV för PAL. LTI Spelaren väljer TV-inställningar efter skivformatet. Välj denna inställning om spelaren ansluts till en TV för NTCS. Ljud Om något av de talspråk som finns i nedanstående lista också finns på skivan, kan det också väljas för uppspelning. Alternativt väljs det språk som finns på skivan. 30

34 DVD-FUNKTION DVD-FUNKTION Textning Om något av de textspråk som finns i nedanstående lista också finns på skivan, kan det också väljas för textning. Alternativt väljs det språk som finns på skivan. Skivmeny Om något av de menyspråk som finns i nedanstående lista också finns på skivan, kan det också väljas som menyspråk. Alternativt väljs det språk som finns på skivan. 31

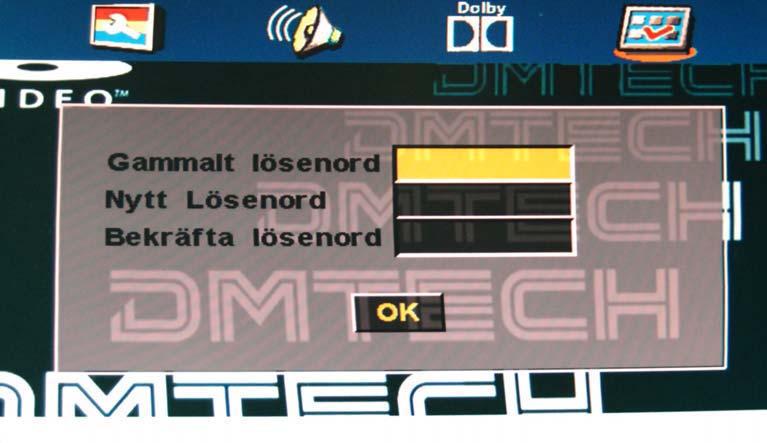

35 DVD-FUNKTION DVD-FUNKTION Föräldraspärr När du spelar skivor med föräldraspärr kan du välja åldersklassning efter skivans innehåll och dina egna önskemål. Om du t ex väljer PG kommer videoskivor med högre klassning än PG inte att kunna spelas. Du kan själv välja lösenord för ändring av åldersklassningen i föräldraspärren. 32

36 DVD-FUNKTION DVD-FUNKTION Standardinställningar Du kan själv välja att hämta fabriksinställningarna genom att välja RESET och trycka på knappen OK. 33

37 Använda DVD Sköta om skivan Sköta om skivan Ordlista Title (Titel) Bilder eller musik komprimerade på en DVD är indelade i olika delar, title Chapter (Kapitel) De mindre delarna av bilderna eller musiken på en DVD titel, oftast en title bestående av en eller flera olika kapitel som är numrerade för att lättare kunna sökas igenom, men några skivor kan sakna kapitel. Track (Spår) En del av en bild eller musik på en CD. Varje spår har sitt speciella nummer för att lättare kunna sökas igenom. Diskvård Video skivor har mycket data som måste vårdas för att inte förstöras. 1. Håll skivan i kanterna med fingrarna och i mitthålet. Vidrör aldrig skivans skrivyta. 2. Böj eller tryck aldrig på skivan. 3. Utsätt aldrid skivan för direkt solljus eller värmekällor. Förvara skivorna vertikalt, och i torr miljö. Undvik att utsätta skivorna för: Direkt solljus Värme eller ånga från värmekällor Extrem luftfuktighet Rengör ytan med en torr duk. Torka försiktigt skivan från mitten och utåt. Använd inte thinner, alkohol, kemiska rengöringsmedel eller spray under rengöringen. Sådana medel skadar skivans yta. 34

38 Underhåll och Service Felsökning - Använd inga andra funktioner än de som är beskrivna i manualen. - Om problem uppstår med din TV, gör först följande. - Om du fortfarande har problem, stäng av strömmen och kontakta din återförsäljare eller godkänd service verkstad. Problem Skärmen fungerar inte Skärmen kommer igång långsamt när strömmen slås på Skärmen är för ljus eller för mörk Skärmen är för stor eller för liten Linjer syns på skärmen Bilden rör sig inte Bild finns, men inget ljud hörs Fjärrkontrollen fungerar inte Lösning Är strömsladden urdragen? Sätt i sladden igen. Tryck på Power knappen på fjärrkontrollen. Detta uppstår en kort stund för att TV skärmen ska bli varm innan TV bilderna visas på skärmen. Om skärmen inte kommer igång efter 1 minut, kontakta din återförsäljare eller godkänd service verkstad. Justera ljusstyrkan eller Kontrasten Justera skärmstorleksinställningen Använd inte mobiltelefoner, hårtork eller andra elektroniska föremål i närheten av TVn. Tryck på PAUSE knappen. Se om pausknappen är intryckt på någon annan utrustning som är inkopplad. 1. Tryck på MUTE knappen. 2. Öka ljudvolymen med VOL + knappen. 3. Kontrollera att ljudterminalerna fungerar riktigt. 4. Kontrolelra att ljudkontakterna är riktigt anslutna. 5. Kontrollera andra kontakter som är inkopplade. Om ljudet fortfarande inte kommer tillbaka, kontakta din återförsäljare eller kvalificerad service verkstad. 1. Kontrollera att strömmen är påslagen. 2. Kontrollera att batterierna till fjärrkontrollen är riktigt ilagda. 3. Se efter om det finns några föremål i vägen för signalerna från fjärrkontrollen till TVns mottagare. 4. Om batterierna inte har någon ström, byt båda batterierna med två stycken nya. Den här TVn är producerad för hushållsbr uk och registrerad som innehållandes ofarliga elektromagnetiska vågor. Du kan använda den på varje plats i hemmet. 35

39 Underhåll och Service Specifikationer Technical - -W Panel Panel LED Screen Size 23 Display Area (H) X (V) Display Res on 1920(H) x 1080(V) Viewing Angle 170(H)/160(V) (CR>10) Aspect o 16:9 Pixel pitch (H/V) (H) x (V) Brightness 250nits Contrast 1000:1 Response 5 Color Capacity 16.7M Liquid Crystal Display with Panel ype LED Backlight unit V DVD Connectors o Backlight 30,000 Hrs sys s PAL SECAM -BG /DK / I, Band UH /VH Sound Analog stereo, NICAM/A Pages y co ply with DVB- and MPEG- DVB standard 2,MPEG4,H.264 standard Video decoder MPEG-2,MPEG4,H.264 QPSK/16QAM/64QAM M 2K/8K Bandwidth 7/8MHz CI x1 Playback formats DVD/CD/MP3/JPEG Supported Media DVD-R/RW CD-R/RW System Semi-conductor Laser Wave length 65 S/N >89dB Audio dynamic range >80dB RF-IN 75 ( IEC75 ) SCART ( Euro 21pin ) -IN analog sound Component Video-IN YPbPrx1 VGA-IN D-SUB 15 Pin * x 1 PC Audio-IN x1 HDMI-IN X2 Video-IN x1 L/R Audio-IN x1 Headphone out x1 Coax out x1 USB- upgrade, PVR, Media x1 Power DC 12V 5A Power p n 60W Stand-by power p n <1W With Stand ( L/W/H ) Without stand ( L/W/H ) PC Supported: 640*480 60HZ 1360*768 60HZ 800*600 60HZ 1920* HZ 1024*768 60HZ 36

40 Direktiv 2002/96/CE för Waste of Electrical and Electronic Equipment (WEEE). Den här symbolen på produkten eller i instruktionerna betyder att den elektriska och elektroniska utrustningen ska slängas separat från annat hushållsavfall när den inte fungerar längre. Inom EU finns separata återvinningssystem för avfall. Kontakta lokala myndigheter eller din återförsäljare för mer information. Elektronikprodukter kan vara skadliga för miljön och ska därför tas om hand separat för att minska åverkan på miljön. Batterier måste kastas i särskilda behållare för batteriåtervinning. De får ej kastas i hushållsavfallet. Elektronikprodukter skall lämnas in på närmaste återvinningsstation och får inte kastas i hushållsavfallet. ROVI: Den här produkten innehåller upphovsrättsskyddad teknik som skyddas av amerikanska patent och annan immaterialrätt tillhörande Rovi Corporation. Demontering och alla former av ombyggnad är förbjudet. - Tillverkas på licens från Dolby Laboratories. Dolby och dubbel D-symbolen är varumärken som tillhör Dolby Laboratories.
