26-tums LED-TV med bredbild, DVD och MPEG4 DVB-T

Transkript

1 BRUKSANVISNING 26-tums LED-TV med bredbild, DVD och MPEG4 DVB-T LED26DTB-B Läs igenom bruksanvisningen innan du använder TV:n och förvara sedan bruksanvisningen på en säker plats för framtida behov.

2

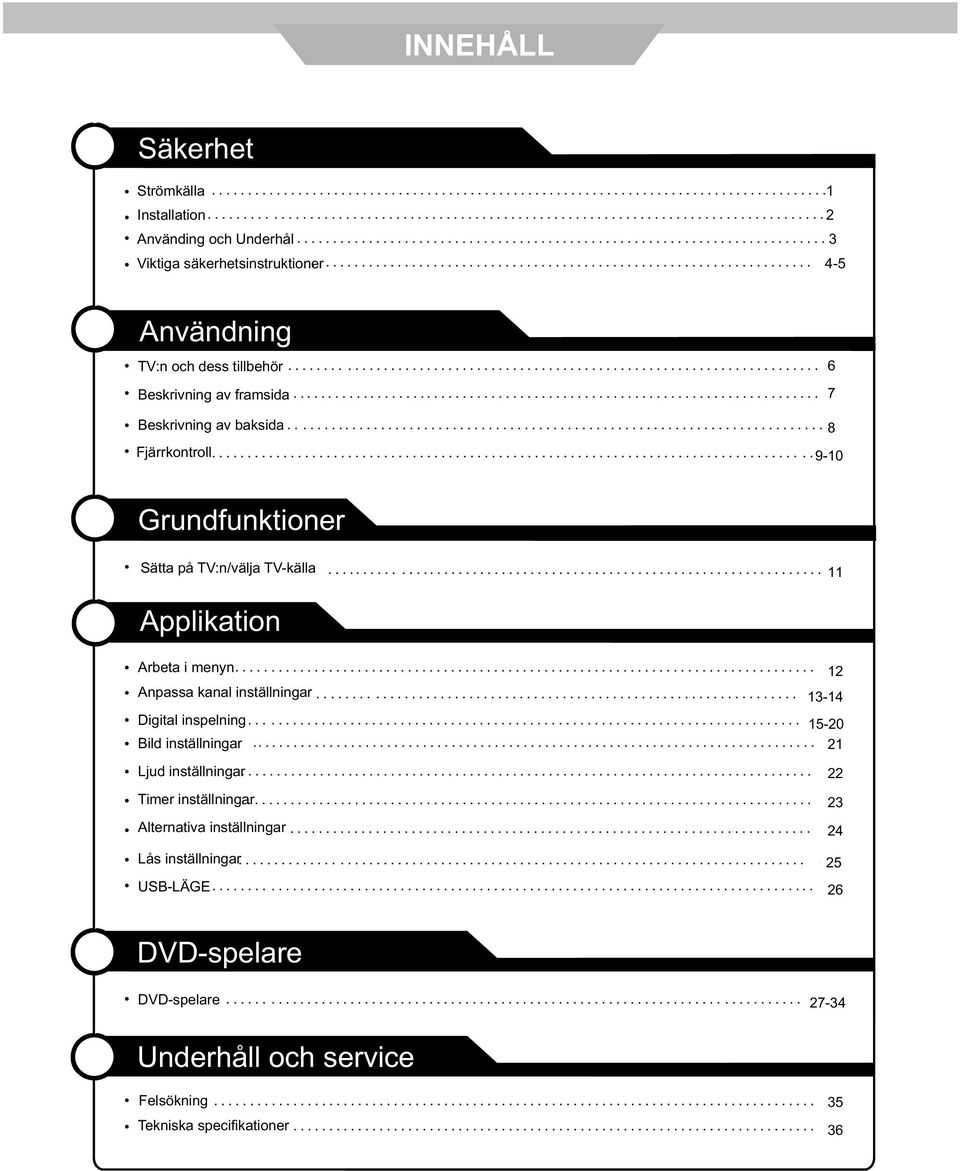

3 INNEHÅLL Säkerhet Strömkälla 1 Installation 2 Använding och Underhål 3 Viktiga säkerhetsinstruktioner 4-5 Användning TV:n och dess tillbehör Beskrivning av framsida Beskrivning av baksida Fjärrkontroll Grundfunktioner Sätta på TV:n/välja TV-källa 11 Applikation Arbeta i menyn Anpassa kanal inställningar Digital inspelning Bild inställningar Ljud inställningar Timer inställningar Alternativa inställningar Lås inställningar USB-LÄGE DVD-spelare DVD-spelare Underhåll och service Felsökning Tekniska specifikationer 35 36

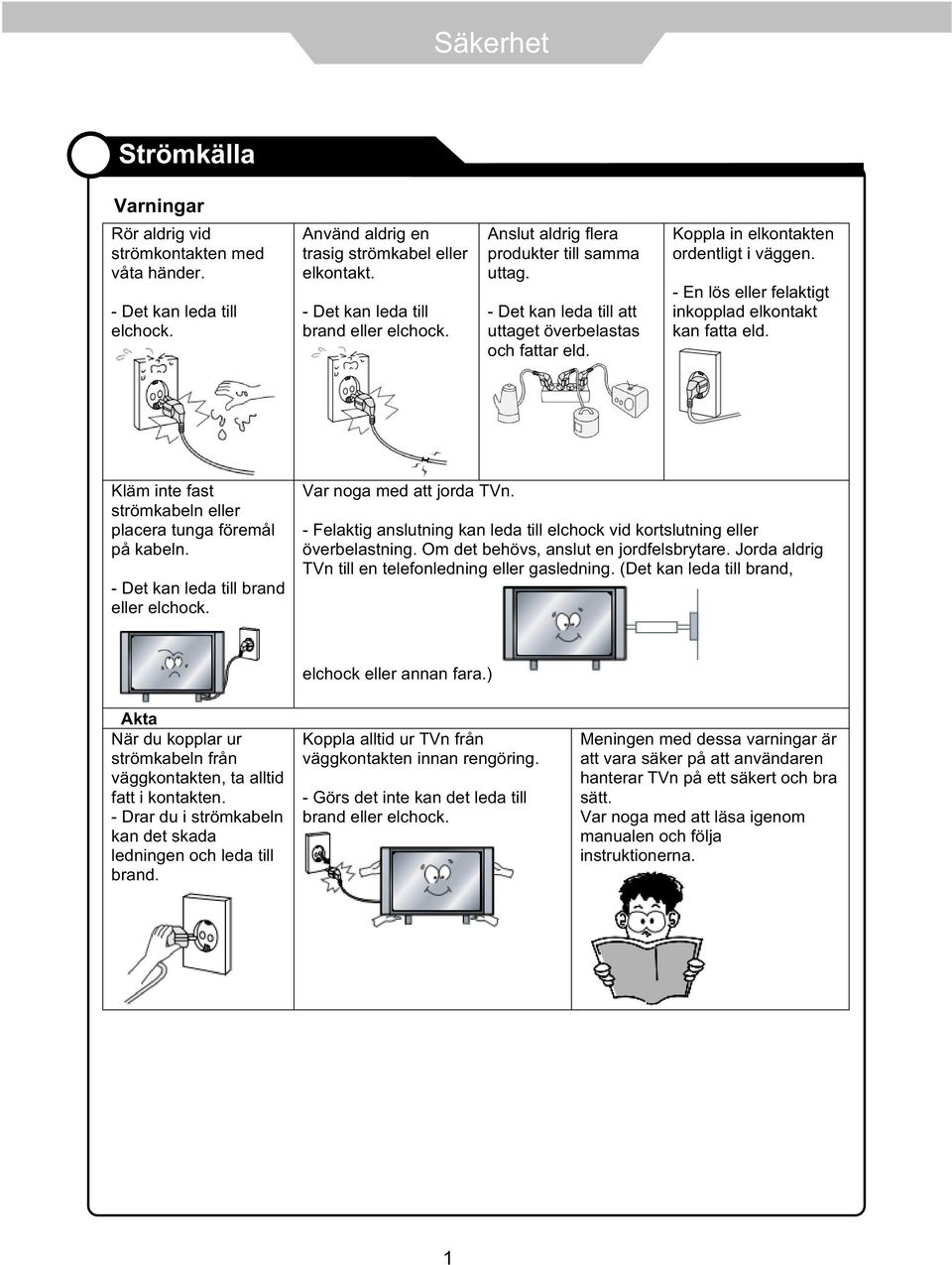

4 Säkerhet Strömkälla Varningar Rör aldrig vid strömkontakten med våta händer. - Det kan leda till elchock. Använd aldrig en trasig strömkabel eller elkontakt. - Det kan leda till brand eller elchock. Anslut aldrig flera produkter till samma uttag. - Det kan leda till att uttaget överbelastas och fattar eld. Koppla in elkontakten ordentligt i väggen. - En lös eller felaktigt inkopplad elkontakt kan fatta eld. Kläm inte fast strömkabeln eller placera tunga föremål på kabeln. - Det kan leda till brand eller elchock. Var noga med att jorda TVn. - Felaktig anslutning kan leda till elchock vid kortslutning eller överbelastning. Om det behövs, anslut en jordfelsbrytare. Jorda aldrig TVn till en telefonledning eller gasledning. (Det kan leda till brand, elchock eller annan fara.) Akta När du kopplar ur strömkabeln från väggkontakten, ta alltid fatt i kontakten. - Drar du i strömkabeln kan det skada ledningen och leda till brand. Koppla alltid ur TVn från väggkontakten innan rengöring. - Görs det inte kan det leda till brand eller elchock. Meningen med dessa varningar är att vara säker på att användaren hanterar TVn på ett säkert och bra sätt. Var noga med att läsa igenom manualen och följa instruktionerna. 1

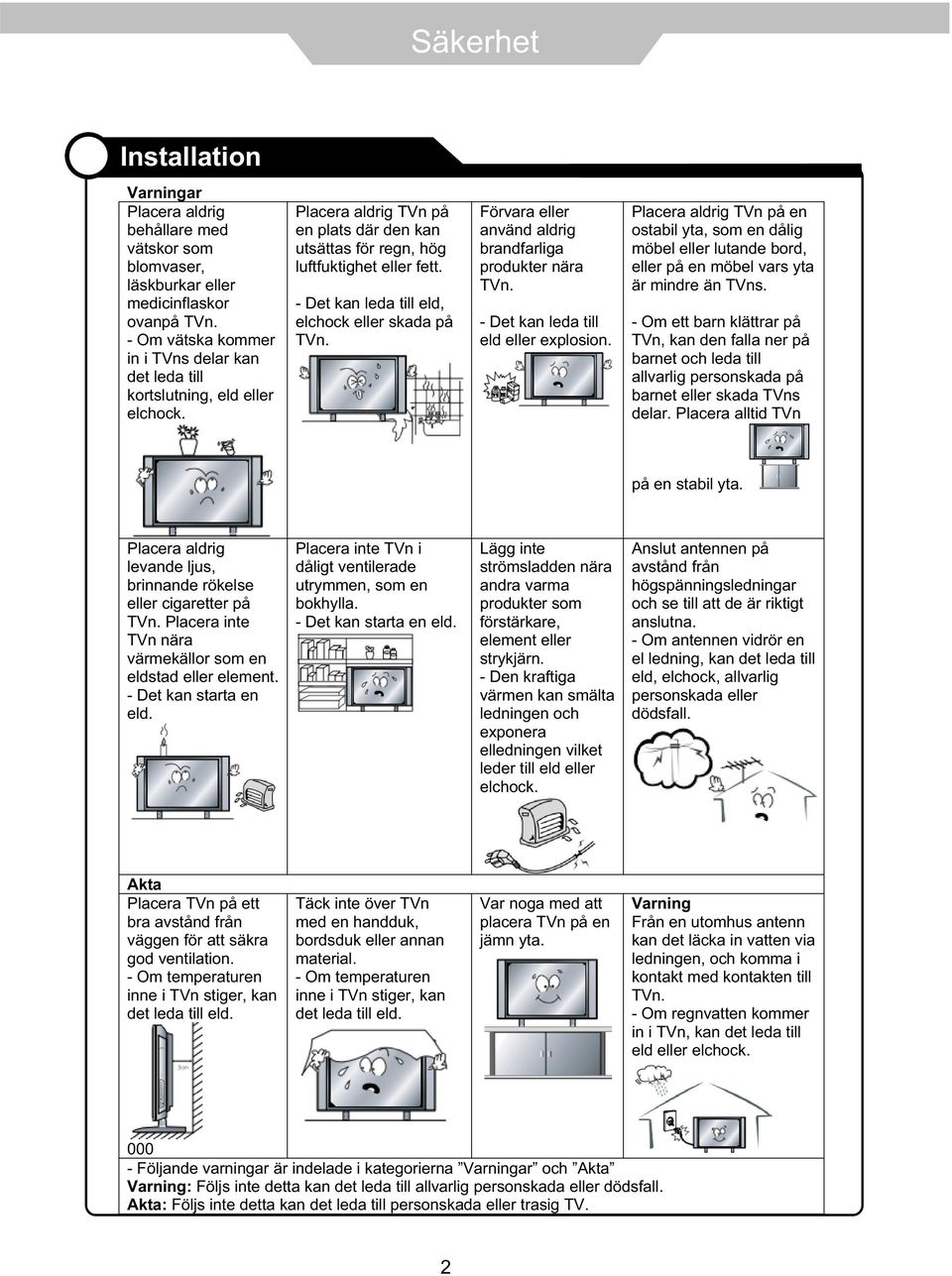

5 Säkerhet Installation Varningar Placera aldrig behållare med vätskor som blomvaser, läskburkar eller medicinflaskor ovanpå TVn. - Om vätska kommer in i TVns delar kan det leda till kortslutning, eld eller elchock. Placera aldrig TVn på en plats där den kan utsättas för regn, hög luftfuktighet eller fett. - Det kan leda till eld, elchock eller skada på TVn. Förvara eller använd aldrig brandfarliga produkter nära TVn. - Det kan leda till eld eller explosion. Placera aldrig TVn på en ostabil yta, som en dålig möbel eller lutande bord, eller på en möbel vars yta är mindre än TVns. - Om ett barn klättrar på TVn, kan den falla ner på barnet och leda till allvarlig personskada på barnet eller skada TVns delar. Placera alltid TVn på en stabil yta. Placera aldrig levande ljus, brinnande rökelse eller cigaretter på TVn. Placera inte TVn nära värmekällor som en eldstad eller element. - Det kan starta en eld. Placera inte TVn i dåligt ventilerade utrymmen, som en bokhylla. - Det kan starta en eld. Lägg inte strömsladden nära andra varma produkter som förstärkare, element eller strykjärn. - Den kraftiga värmen kan smälta ledningen och exponera elledningen vilket leder till eld eller elchock. Anslut antennen på avstånd från högspänningsledningar och se till att de är riktigt anslutna. - Om antennen vidrör en el ledning, kan det leda till eld, elchock, allvarlig personskada eller dödsfall. Akta Placera TVn på ett bra avstånd från väggen för att säkra god ventilation. - Om temperaturen inne i TVn stiger, kan det leda till eld. Täck inte över TVn med en handduk, bordsduk eller annan material. - Om temperaturen inne i TVn stiger, kan det leda till eld. Var noga med att placera TVn på en jämn yta. Varning Frånenutomhusantenn kan det läcka in vatten via ledningen, och komma i kontakt med kontakten till TVn. - Om regnvatten kommer in i TVn, kan det leda till eld eller elchock Följande varningar är indelade i kategorierna Varningar och Akta Varning: Följs inte detta kan det leda till allvarlig personskada eller dödsfall. Akta: Följs inte detta kan det leda till personskada eller trasig TV. 2

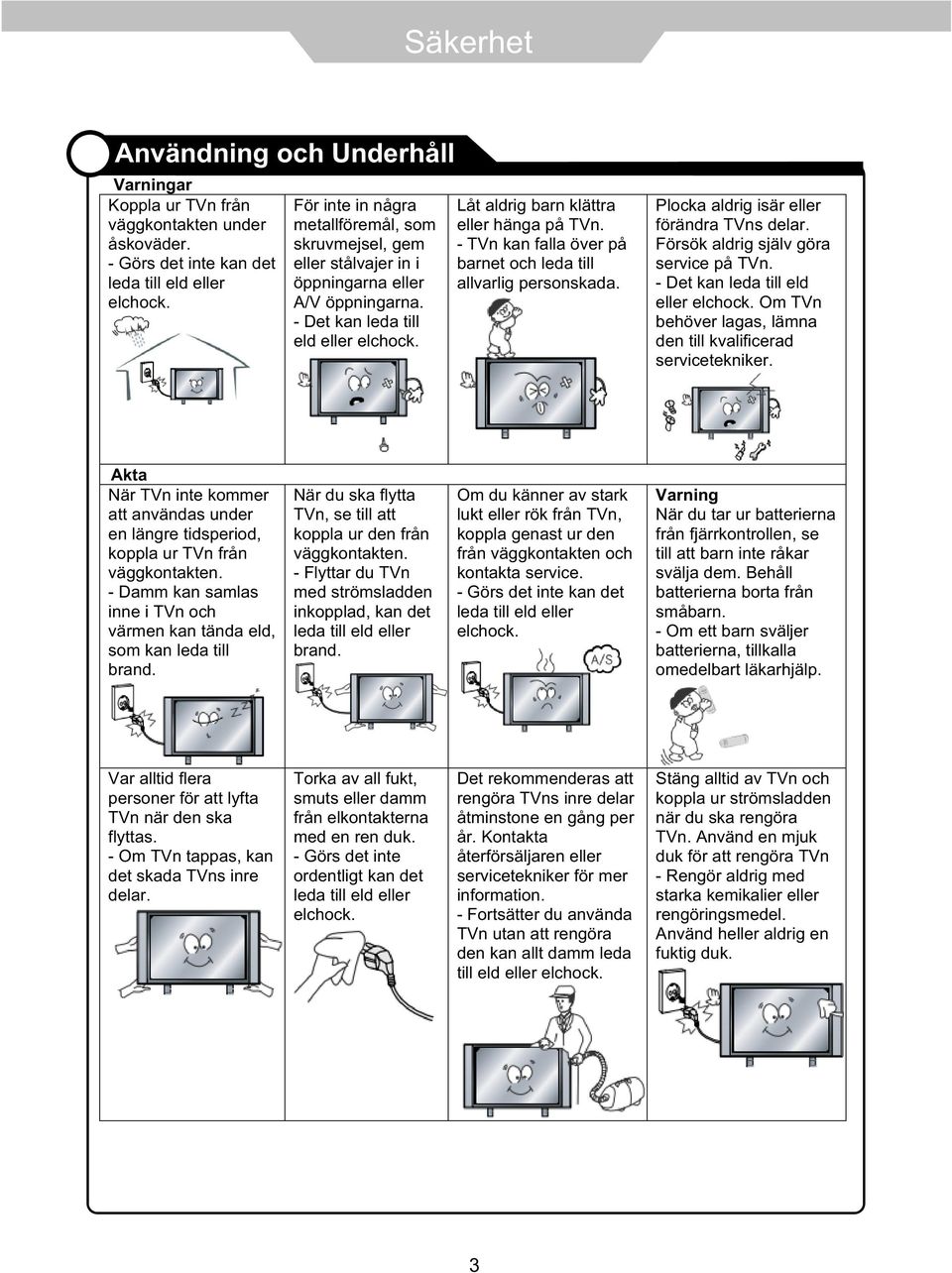

6 Säkerhet Användning och Underhåll Varningar Koppla ur TVn från väggkontakten under åskoväder. - Görs det inte kan det leda till eld eller elchock. För inte in några metallföremål, som skruvmejsel, gem eller stålvajer in i öppningarna eller A/V öppningarna. - Det kan leda till eld eller elchock. Låt aldrig barn klättra eller hänga på TVn. - TVn kan falla över på barnet och leda till allvarlig personskada. Plocka aldrig isär eller förändra TVns delar. Försök aldrig själv göra service på TVn. - Det kan leda till eld eller elchock. Om TVn behöver lagas, lämna den till kvalificerad servicetekniker. Akta När TVn inte kommer att användas under en längre tidsperiod, koppla ur TVn från väggkontakten. - Damm kan samlas inne i TVn och värmen kan tända eld, som kan leda till brand. När du ska flytta TVn, se till att koppla ur den från väggkontakten. - Flyttar du TVn med strömsladden inkopplad, kan det leda till eld eller brand. Om du känner av stark lukt eller rök från TVn, koppla genast ur den från väggkontakten och kontakta service. - Görs det inte kan det leda till eld eller elchock. Varning När du tar ur batterierna från fjärrkontrollen, se till att barn inte råkar svälja dem. Behåll batterierna borta från småbarn. - Om ett barn sväljer batterierna, tillkalla omedelbart läkarhjälp. Var alltid flera personer för att lyfta TVn när den ska flyttas. - Om TVn tappas, kan det skada TVns inre delar. Torka av all fukt, smuts eller damm från elkontakterna med en ren duk. - Görs det inte ordentligt kan det leda till eld eller elchock. Det rekommenderas att rengöra TVns inre delar åtminstone en gång per år. Kontakta återförsäljaren eller servicetekniker för mer information. - Fortsätter du använda TVn utan att rengöra den kan allt damm leda till eld eller elchock. Stäng alltid av TVn och koppla ur strömsladden när du ska rengöra TVn. Använd en mjuk duk för att rengöra TVn - Rengör aldrig med starka kemikalier eller rengöringsmedel. Använd heller aldrig en fuktig duk. 3

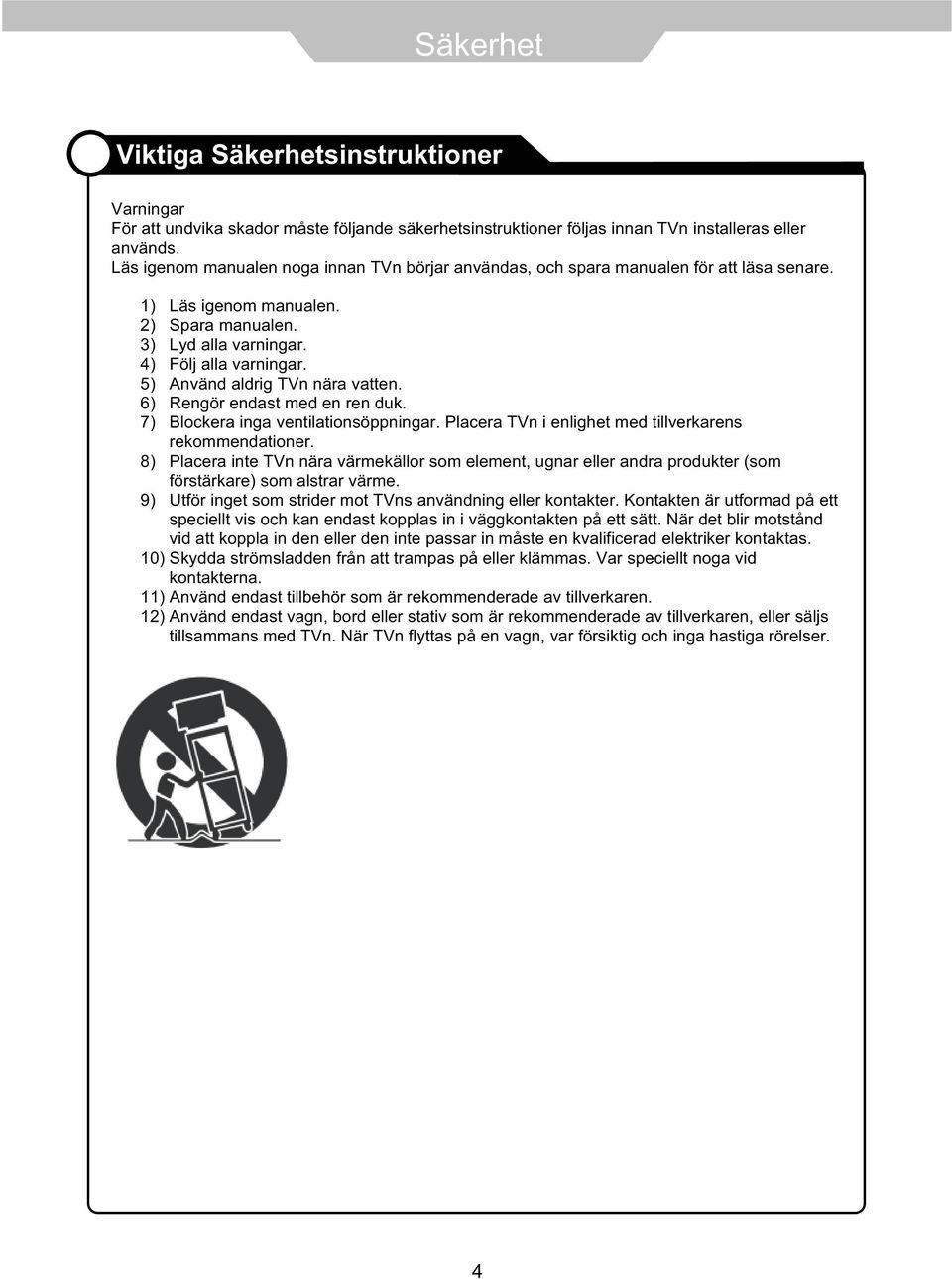

7 Säkerhet Viktiga Säkerhetsinstruktioner Varningar För att undvika skador måste följande säkerhetsinstruktioner följas innan TVn installeras eller används. Läs igenom manualen noga innan TVn börjar användas, och spara manualen för att läsa senare. 1) Läs igenom manualen. 2) Spara manualen. 3) Lyd alla varningar. 4) Följ alla varningar. 5) Använd aldrig TVn nära vatten. 6) Rengör endast med en ren duk. 7) Blockera inga ventilationsöppningar. Placera TVn i enlighet med tillverkarens rekommendationer. 8) Placera inte TVn nära värmekällor som element, ugnar eller andra produkter (som förstärkare) som alstrar värme. 9) Utför inget som strider mot TVns användning eller kontakter. Kontakten är utformad på ett speciellt vis och kan endast kopplas in i väggkontakten på ett sätt. När det blir motstånd vid att koppla in den eller den inte passar in måste en kvalificerad elektriker kontaktas. 10) Skydda strömsladden från att trampas på eller klämmas. Var speciellt noga vid kontakterna. 11) Använd endast tillbehör som är rekommenderade av tillverkaren. 12) Använd endast vagn, bord eller stativ som är rekommenderade av tillverkaren, eller säljs tillsammans med TVn. När TVn flyttas på en vagn, var försiktig och inga hastiga rörelser. 4

8 Säkerhet Viktiga Säkerhetsinstruktioner 13) Koppla ur TVn under åskoväder eller när den inte kommer att användas under lång tid. 14) Överlåt all service till kvalificerad servicepersonal. Service måste utföras när TVn har skadats, om strömsladden eller kontakten har skadats eller om föremål har fallit på TVn. - TVn får inte utsättas för någon vätska, och inga föremål fyllda med vätska, som vaser, får placeras ovanpå TVn. VARNING RISK FÖR ELCHOCK ÖPPNA EJ VARNING: FÖR ATT FÖRHINDRA RISK AV ELCHOCK, ÖPPNA ALDRIG HÖLJET (ELLER BAKSTYCKET). DET FINNS INGA DELAR INUTI TVN SOM ANVÄNDAREN SJÄLV KAN LAGA. ÖVERLÅT ALL SERVICE TILL KVALIFICERAD SERVICETEKNIKER. Symbolen med blixten med pilen i triangeln ska göra användaren uppmärksam på att TVn innehåller högspänning, som kan vara tillräcklig för att ge en kraftig stöt vid kontakt. Symbolen med utropstecknet i triangeln ska göra användaren uppmärksam på att det finns viktiga instruktioner i manualen som medföljer med TVn. Produkter skapade med Class I får endast tillslutas till en väggkontakt med jordsäkring. VARNING FÖR ATT FÖRHINDRA SKADA, ELD ELLER ELCHOCK, UTSÄTT ALDRIG TVN FÖR REGN ELLER FUKT. Akta: - Serviceinstruktionerna ska endast användas av kvalificerad servicepersonal. - För att minska risken för elchock, utför aldrig själv någon service förutom det som beskrivs i manualen. - Alla förändringar på TVn, som inte beskrivs i manualen, kan medföra att garantin slutar gälla. 5

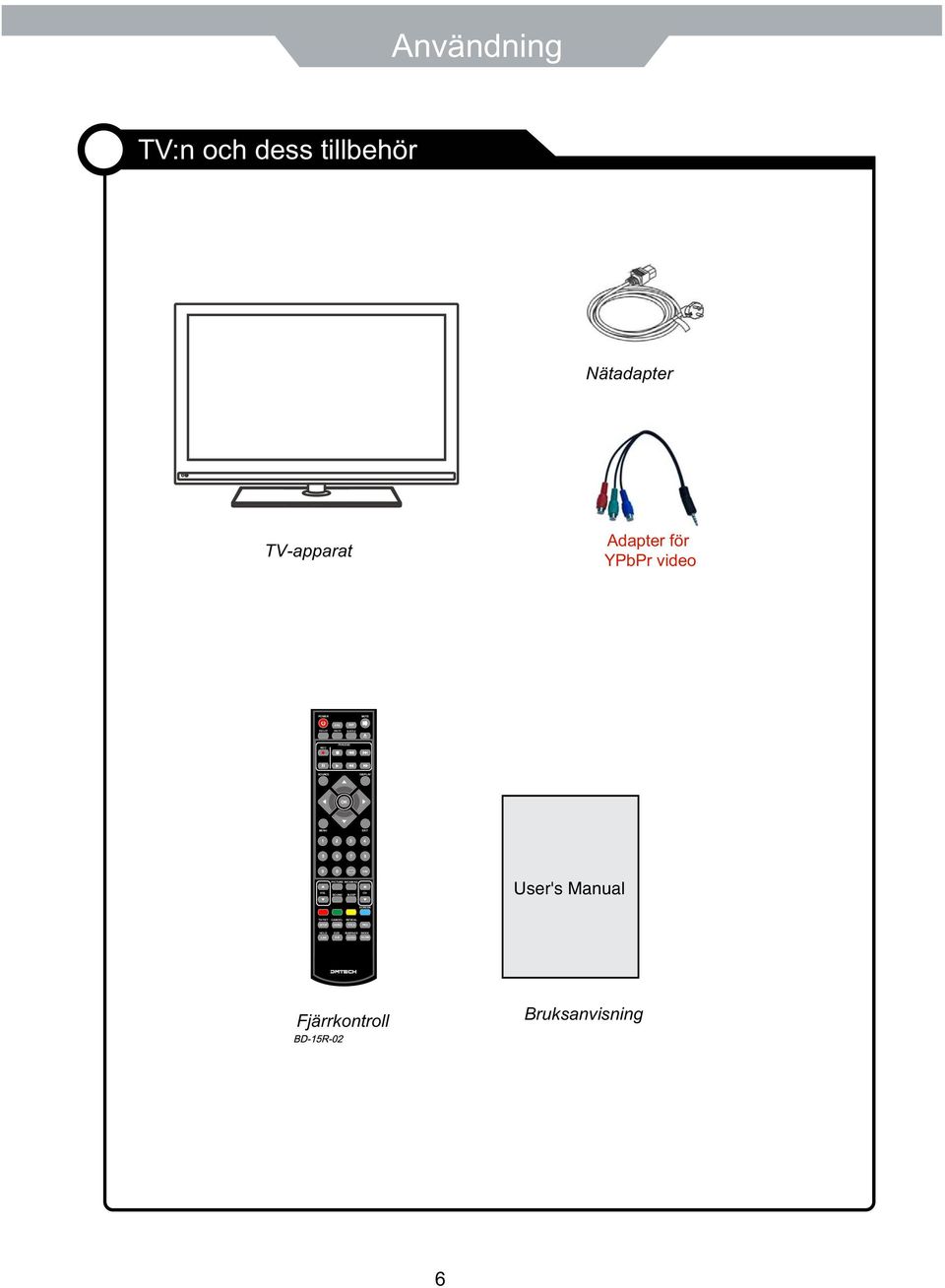

9 POWER REC LIST REC SOURCE MENU VOL EPG PICTURE SOUND MUTE EXIT CH SETUP D-MENU TITLE PRO HOLD SIZE SUBPAGE INDEX A-B NICAM/A2 SLEEP TV/TXT CANCEL REVEAL LAN CH/LIST PVR/DVD REP SUBTITLE GOTO DISPLAY FAV SCREEN SLOW Användning TV:n och dess tillbehör Nätadapter TV-apparat Adapter för YPbPr video OK User's Manual Fjärrkontroll Bruksanvisning 6

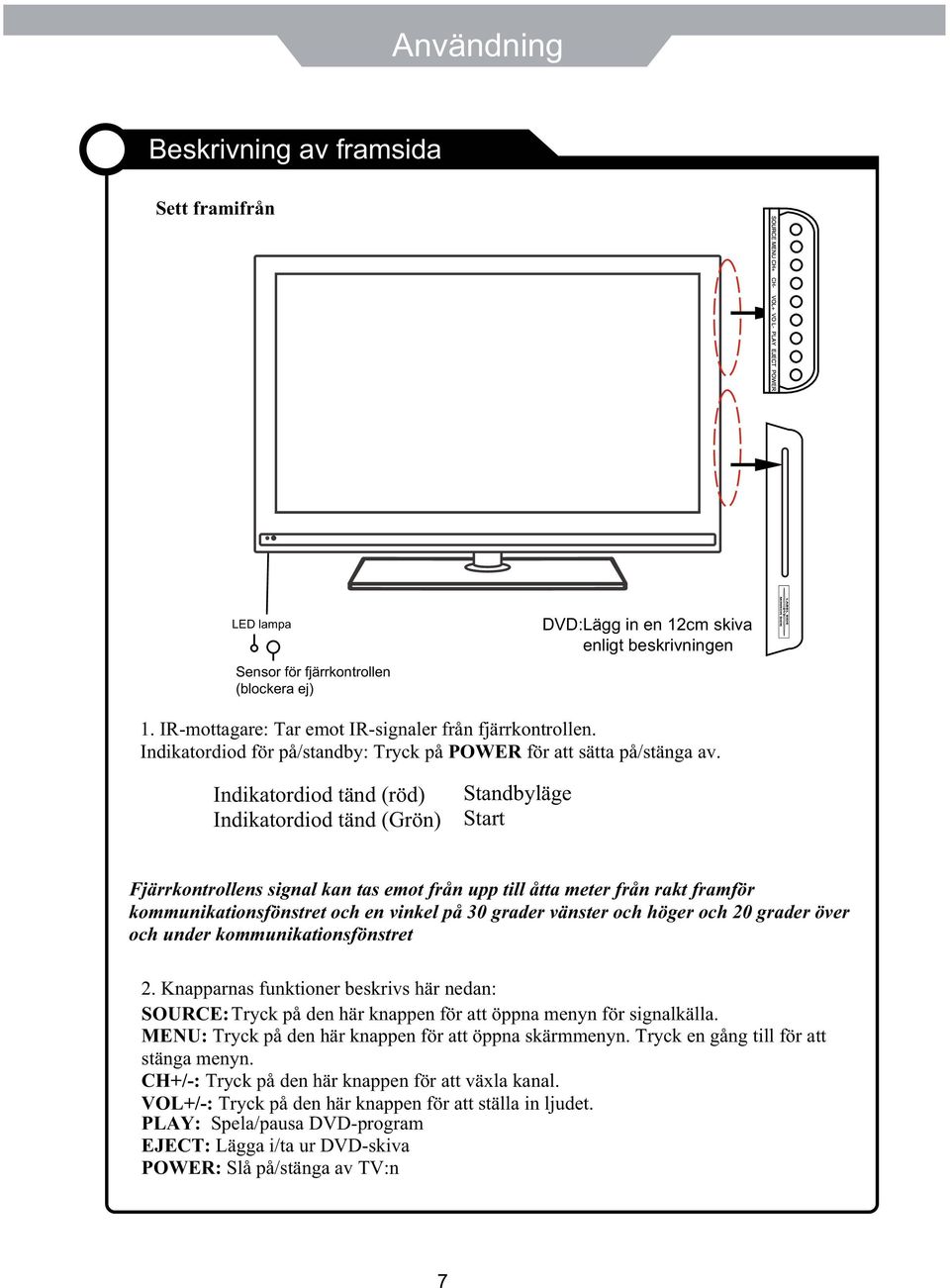

10 Användning Names of each Part Beskrivning av framsida Sett framifrån LED lampa Sensor för fjärrkontrollen (blockera ej) DVD:Lägg in en 12cm skiva enligt beskrivningen 1. IR-mottagare: Tar emot IR-signaler från fjärrkontrollen. Indikatordiod för på/standby: Tryck på POWER för att sätta på/stänga av. Indikatordiod tänd (röd) Indikatordiod tänd (Grön) Standbyläge Start Fjärrkontrollens signal kan tas emot från upp till åtta meter från rakt framför kommunikationsfönstret och en vinkel på 30 grader vänster och höger och 20 grader över och under kommunikationsfönstret 2. Knapparnas funktioner beskrivs här nedan: SOURCE:Tryck på den här knappen för att öppna menyn för signalkälla. MENU: Tryck på den här knappen för att öppna skärmmenyn. Tryck en gång till för att stänga menyn. CH+/-: Tryck på den här knappen för att växla kanal. VOL+/-: Tryck på den här knappen för att ställa in ljudet. PLAY: Spela/pausa DVD-program EJECT: Lägga i/ta ur DVD-skiva POWER: Slå på/stänga av TV:n 7

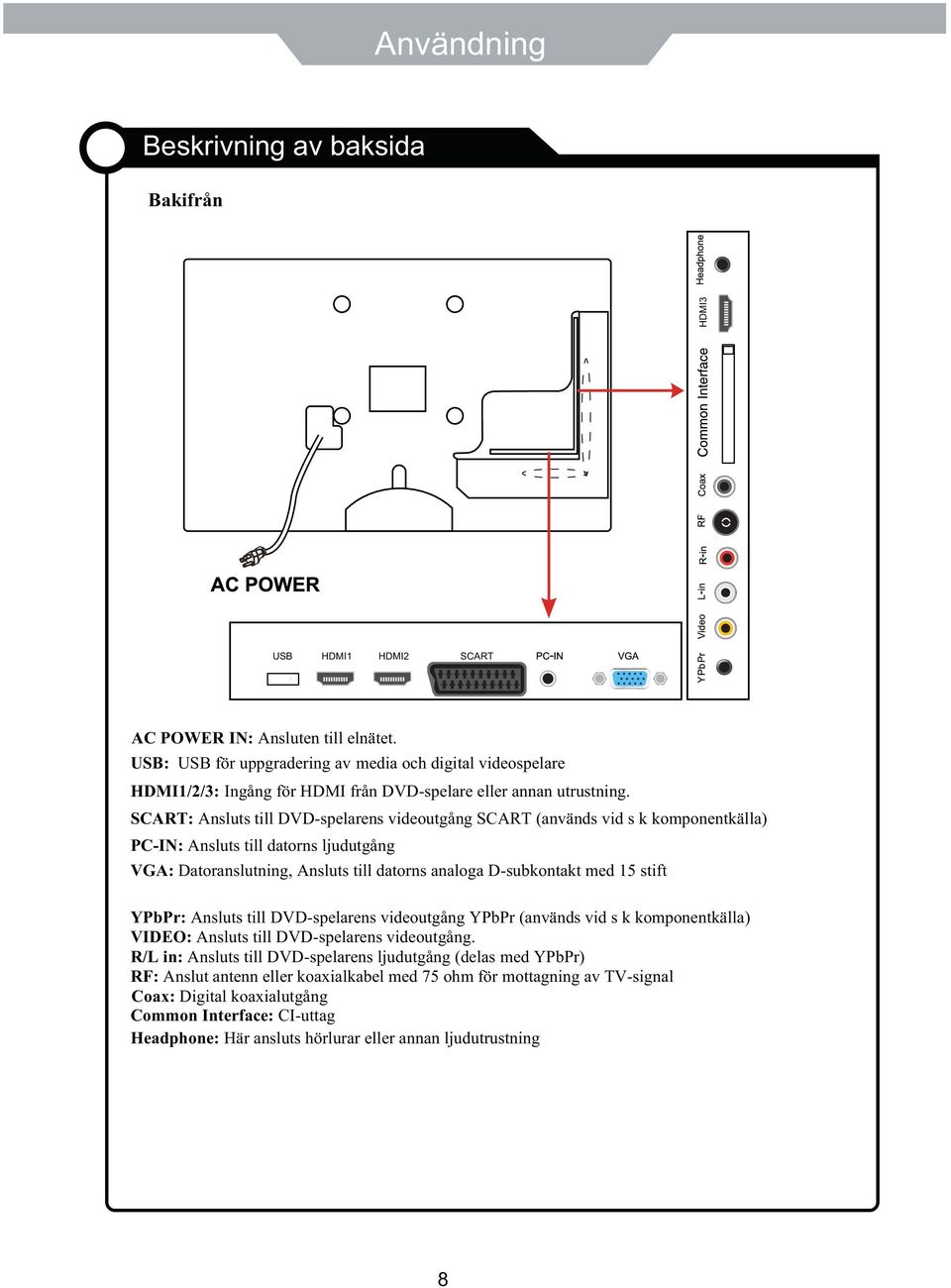

11 Användning Beskrivning av baksida Bakifrån HDMI3 USB HDMI1 HDMI2 SCART AC POWER IN: Ansluten till elnätet. USB: USB för uppgradering av media och digital videospelare HDMI1/2/3: Ingång för HDMI från DVD-spelare eller annan utrustning. SCART: Ansluts till DVD-spelarens videoutgång SCART (används vid s k komponentkälla) PC-IN: Ansluts till datorns ljudutgång VGA: Datoranslutning, Ansluts till datorns analoga D-subkontakt med 15 stift YPbPr: Ansluts till DVD-spelarens videoutgång YPbPr (används vid s k komponentkälla) VIDEO: Ansluts till DVD-spelarens videoutgång. R/L in: Ansluts till DVD-spelarens ljudutgång (delas med YPbPr) RF: Anslut antenn eller koaxialkabel med 75 ohm för mottagning av TV-signal Coax: Digital koaxialutgång Common Interface: CI-uttag Headphone: Här ansluts hörlurar eller annan ljudutrustning 8

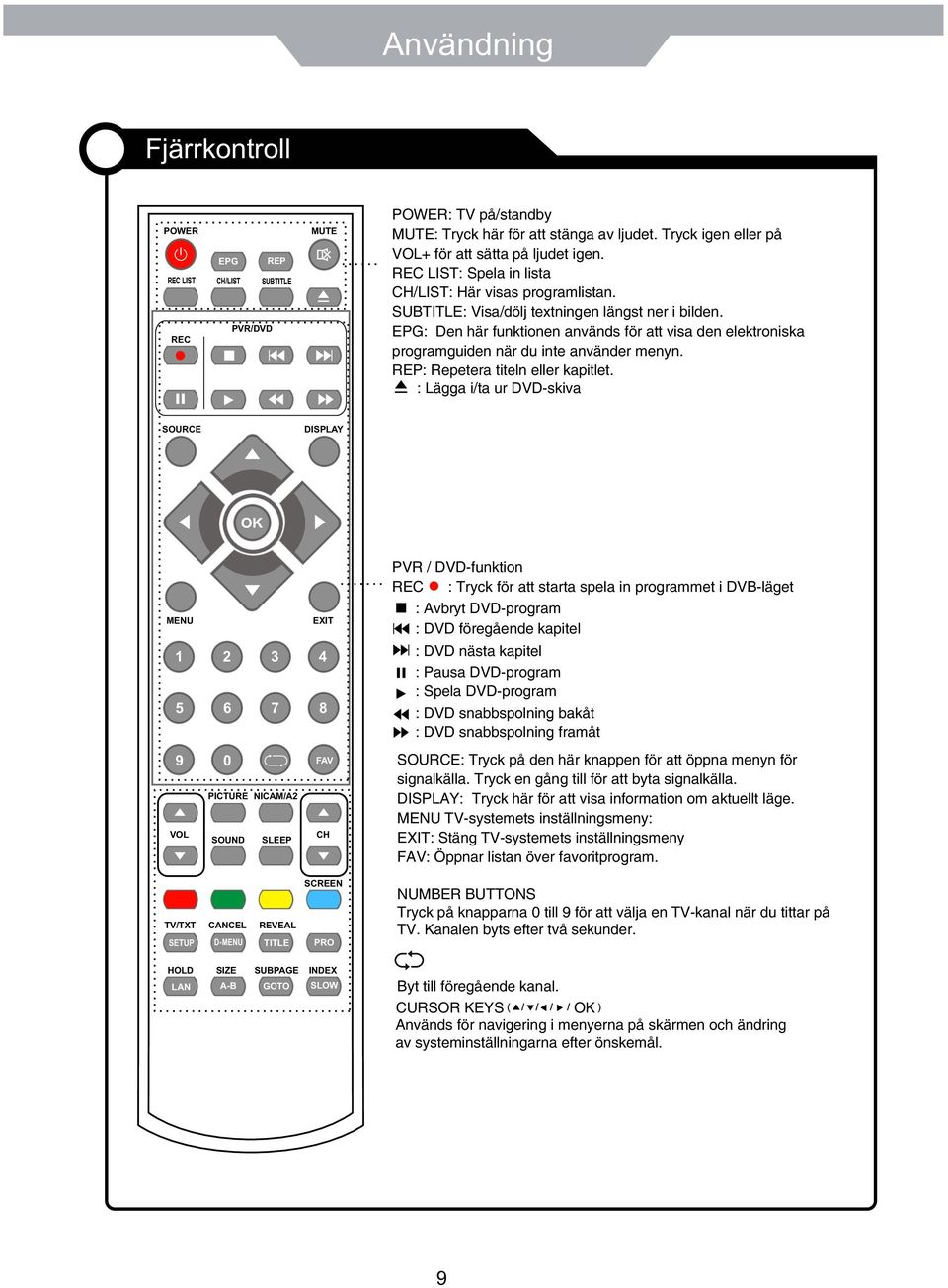

12 Användning Fjärrkontroll POWER REC LIST REC EPG REP CH/LIST SUBTITLE PVR/DVD MUTE POWER: TV på/standby MUTE: Tryck här för att stänga av ljudet. Tryck igen eller på VOL+ för att sätta på ljudet igen. REC LIST: Spela in lista CH/LIST: Här visas programlistan. SUBTITLE: Visa/dölj textningen längst ner i bilden. EPG: Den här funktionen används för att visa den elektroniska programguiden när du inte använder menyn. REP: Repetera titeln eller kapitlet. : Lägga i/ta ur DVD-skiva SOURCE DISPLAY OK MENU EXIT FAV PICTURE NICAM/A2 VOL CH SOUND SLEEP PVR / DVD-funktion REC : Tryck för att starta spela in programmet i DVB-läget : Avbryt DVD-program : DVD föregående kapitel : DVD nästa kapitel : Pausa DVD-program : Spela DVD-program : DVD snabbspolning bakåt : DVD snabbspolning framåt SOURCE: Tryck på den här knappen för att öppna menyn för signalkälla. Tryck en gång till för att byta signalkälla. DISPLAY: Tryck här för att visa information om aktuellt läge. MENU TV-systemets inställningsmeny: EXIT: Stäng TV-systemets inställningsmeny FAV: Öppnar listan över favoritprogram. TV/TXT CANCEL REVEAL SETUP D-MENU TITLE SCREEN PRO NUMBER BUTTONS Tryck på knapparna 0 till 9 för att välja en TV-kanal när du tittar på TV. Kanalen byts efter två sekunder. HOLD SIZE SUBPAGE INDEX LAN A-B GOTO SLOW Byt till föregående kanal. CURSOR KEYS OK Används för navigering i menyerna på skärmen och ändring av systeminställningarna efter önskemål. 9

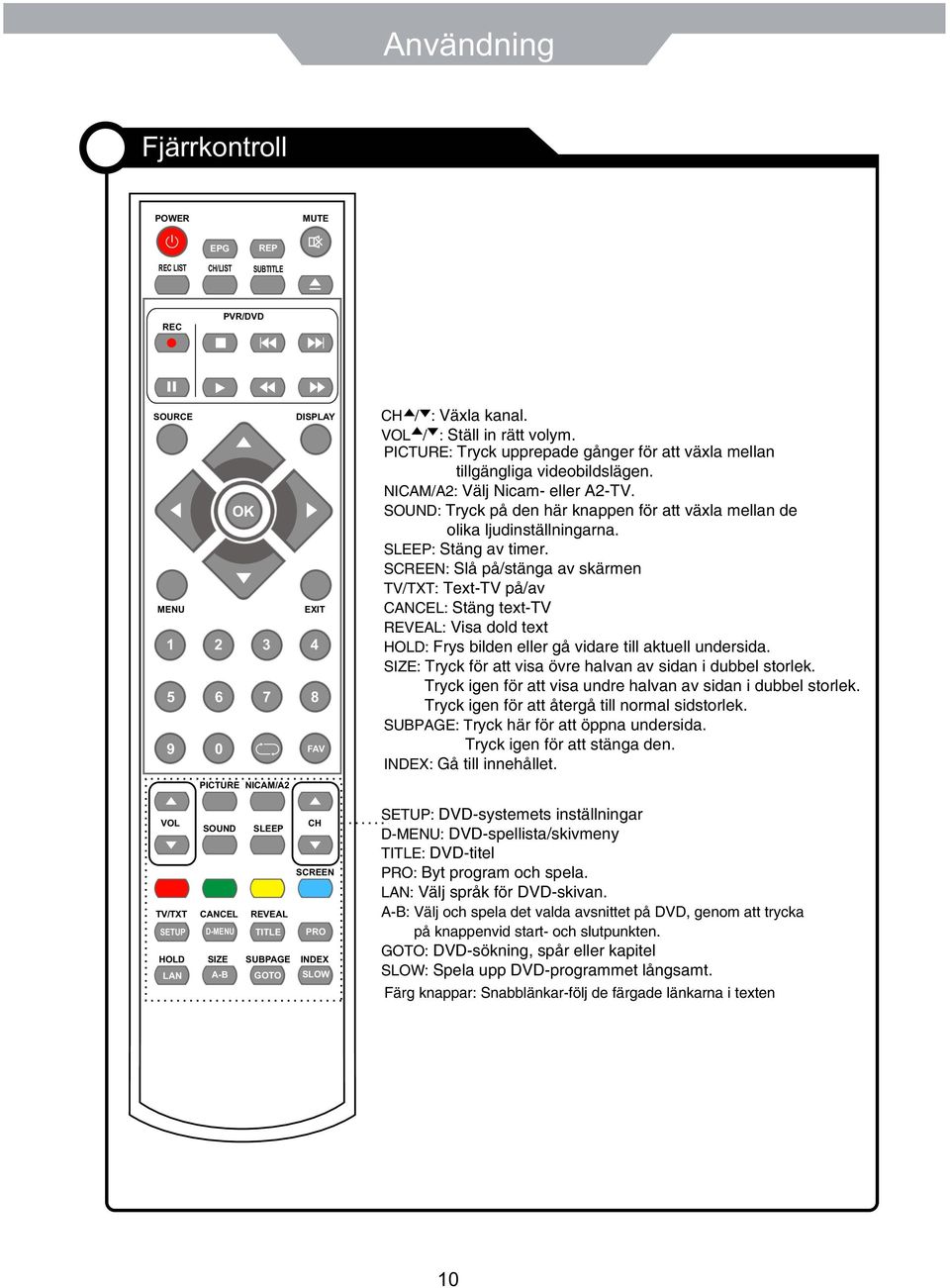

13 Användning Fjärrkontroll POWER MUTE REC LIST EPG CH/LIST REP SUBTITLE REC PVR/DVD SOURCE MENU DISPLAY EXIT OK FAV PICTURE NICAM/A2 VOL SOUND SLEEP CH SCREEN TV/TXT CANCEL REVEAL SETUP D-MENU TITLE PRO HOLD SIZE SUBPAGE INDEX LAN A-B GOTO SLOW CH / : Växla kanal. VOL / : Ställ in rätt volym. PICTURE: Tryck upprepade gånger för att växla mellan tillgängliga videobildslägen. NICAM/A2: Välj Nicam- eller A2-TV. SOUND: Tryck på den här knappen för att växla mellan de olika ljudinställningarna. SLEEP: Stäng av timer. SCREEN: Slå på/stänga av skärmen TV/TXT: Text-TV på/av CANCEL: Stäng text-tv REVEAL: Visa dold text HOLD: Frys bilden eller gå vidare till aktuell undersida. SIZE: Tryck för att visa övre halvan av sidan i dubbel storlek. Tryck igen för att visa undre halvan av sidan i dubbel storlek. Tryck igen för att återgå till normal sidstorlek. SUBPAGE: Tryck här för att öppna undersida. Tryck igen för att stänga den. INDEX: Gå till innehållet. SETUP: DVD-systemets inställningar D-MENU: DVD-spellista/skivmeny TITLE: DVD-titel PRO: Byt program och spela. LAN: Välj språk för DVD-skivan. A-B: Välj och spela det valda avsnittet på DVD, genom att trycka på knappenvid start- och slutpunkten. GOTO: DVD-sökning, spår eller kapitel SLOW: Spela upp DVD-programmet långsamt. Färg knappar: Snabblänkar-följ de färgade länkarna i texten 10

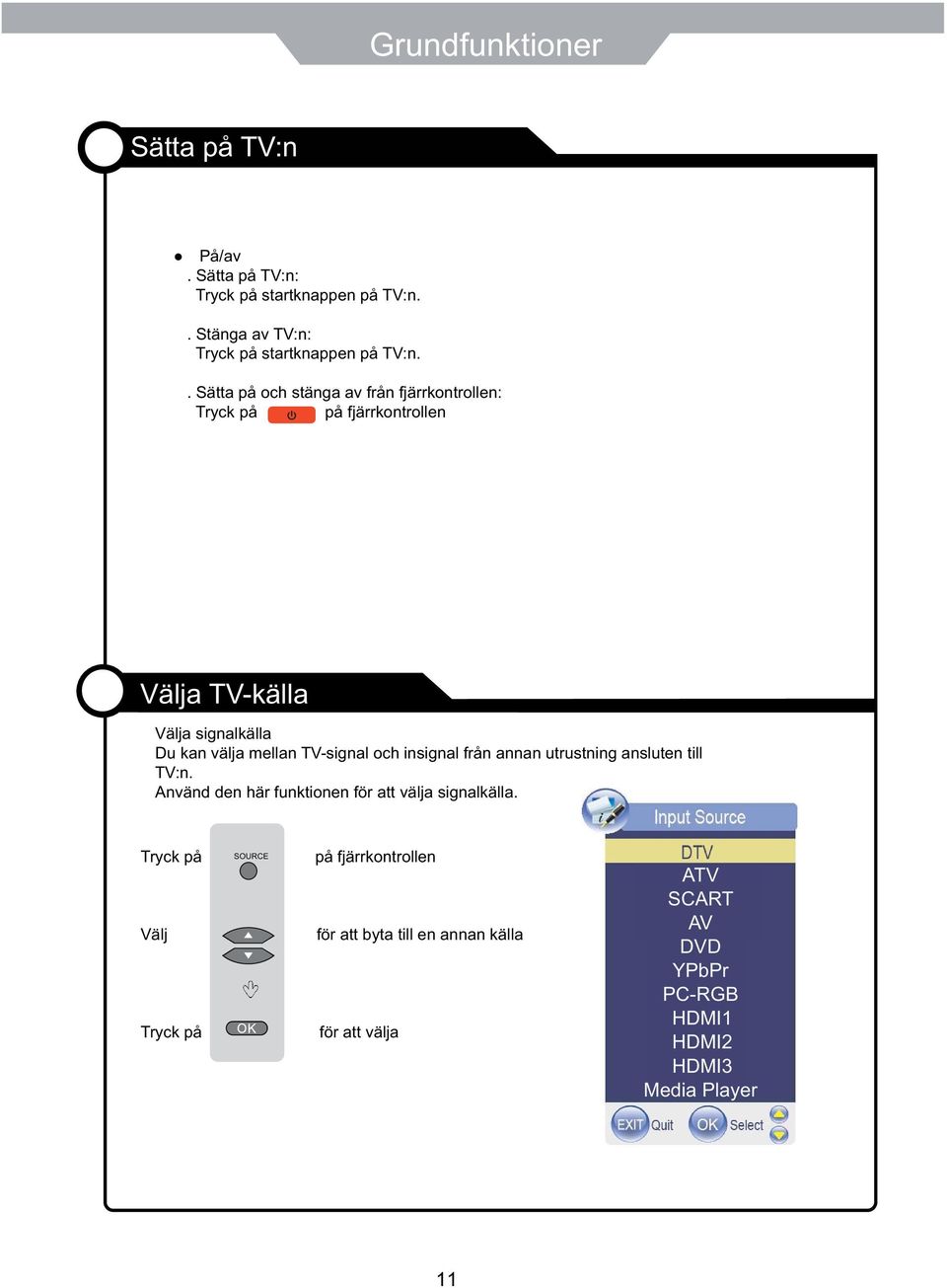

14 Grundfunktioner Sätta på TV:n På/av. Sätta på TV:n: Tryck på startknappen på TV:n.. Stänga av TV:n: Tryck på startknappen på TV:n.. Sätta på och stänga av från fjärrkontrollen: Tryck på på fjärrkontrollen Välja TV-källa Välja signalkälla Du kan välja mellan TV-signal och insignal från annan utrustning ansluten till TV:n. Använd den här funktionen för att välja signalkälla. Tryck på Välj Tryck på SOURCE på fjärrkontrollen för att byta till en annan källa för att välja ATV SCART AV DVD YPbPr PC-RGB HDMI1 HDMI2 HDMI3 Media Player 11

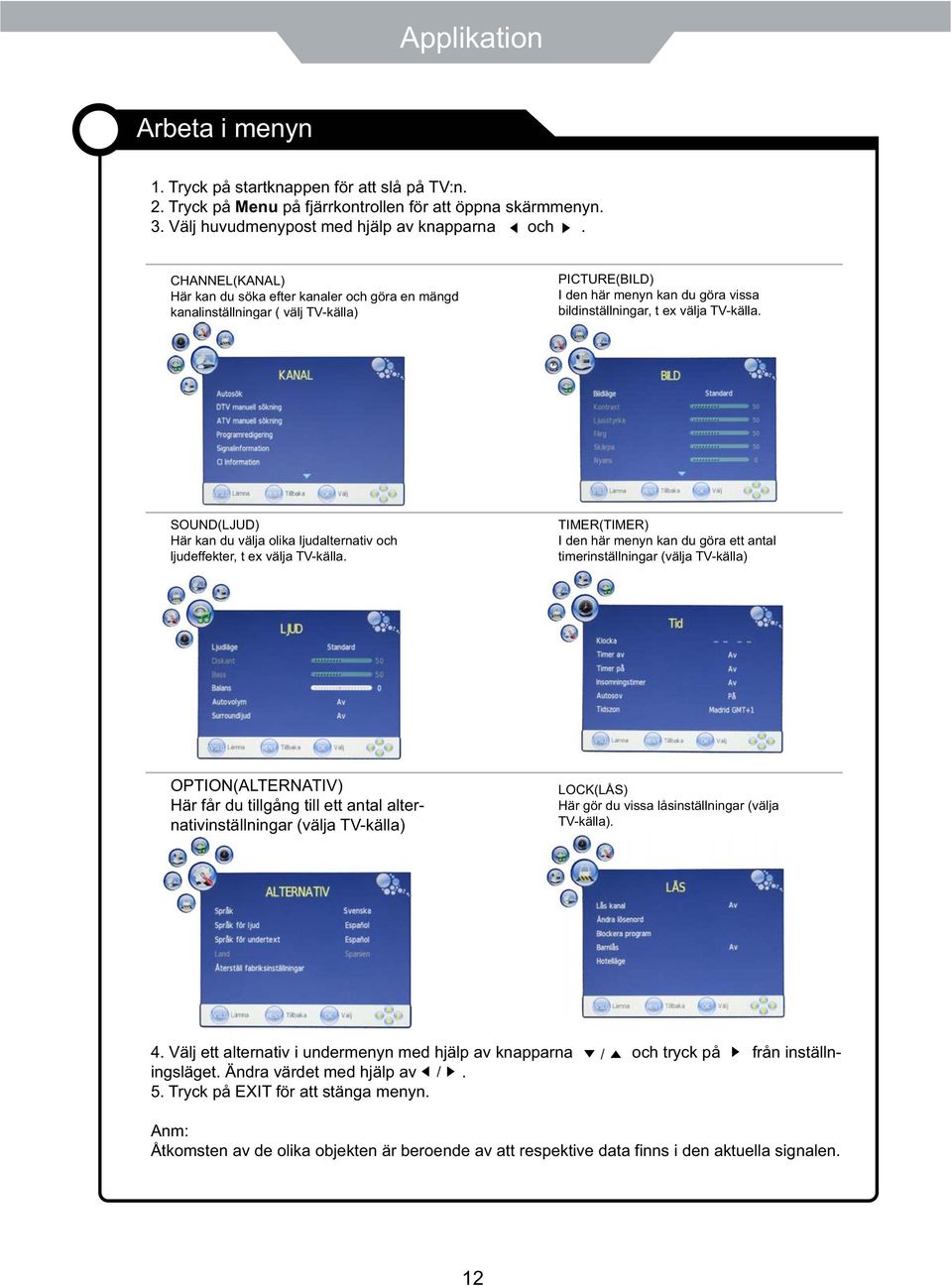

15 Applikation Arbeta i menyn 1. Tryck på startknappen för att slå på TV:n. 2. Tryck på Menu på fjärrkontrollen för att öppna skärmmenyn. 3. Välj huvudmenypost med hjälp av knapparna och. CHANNEL(KANAL) Här kan du söka efter kanaler och göra en mängd kanalinställningar ( välj TV-källa) PICTURE(BILD) I den här menyn kan du göra vissa bildinställningar, t ex välja TV-källa. SOUND(LJUD) Här kan du välja olika ljudalternativ och ljudeffekter, t ex välja TV-källa. TIMER(TIMER) I den här menyn kan du göra ett antal timerinställningar (välja TV-källa) OPTION(ALTERNATIV) Här får du tillgång till ett antal alternativinställningar (välja TV-källa) LOCK(LÅS) Här gör du vissa låsinställningar (välja TV-källa). 4. Välj ett alternativ i undermenyn med hjälp av knapparna och tryck på från inställningsläget. Ändra värdet med hjälp av. 5. Tryck på EXIT för att stänga menyn. Anm: Åtkomsten av de olika objekten är beroende av att respektive data finns i den aktuella signalen. 12

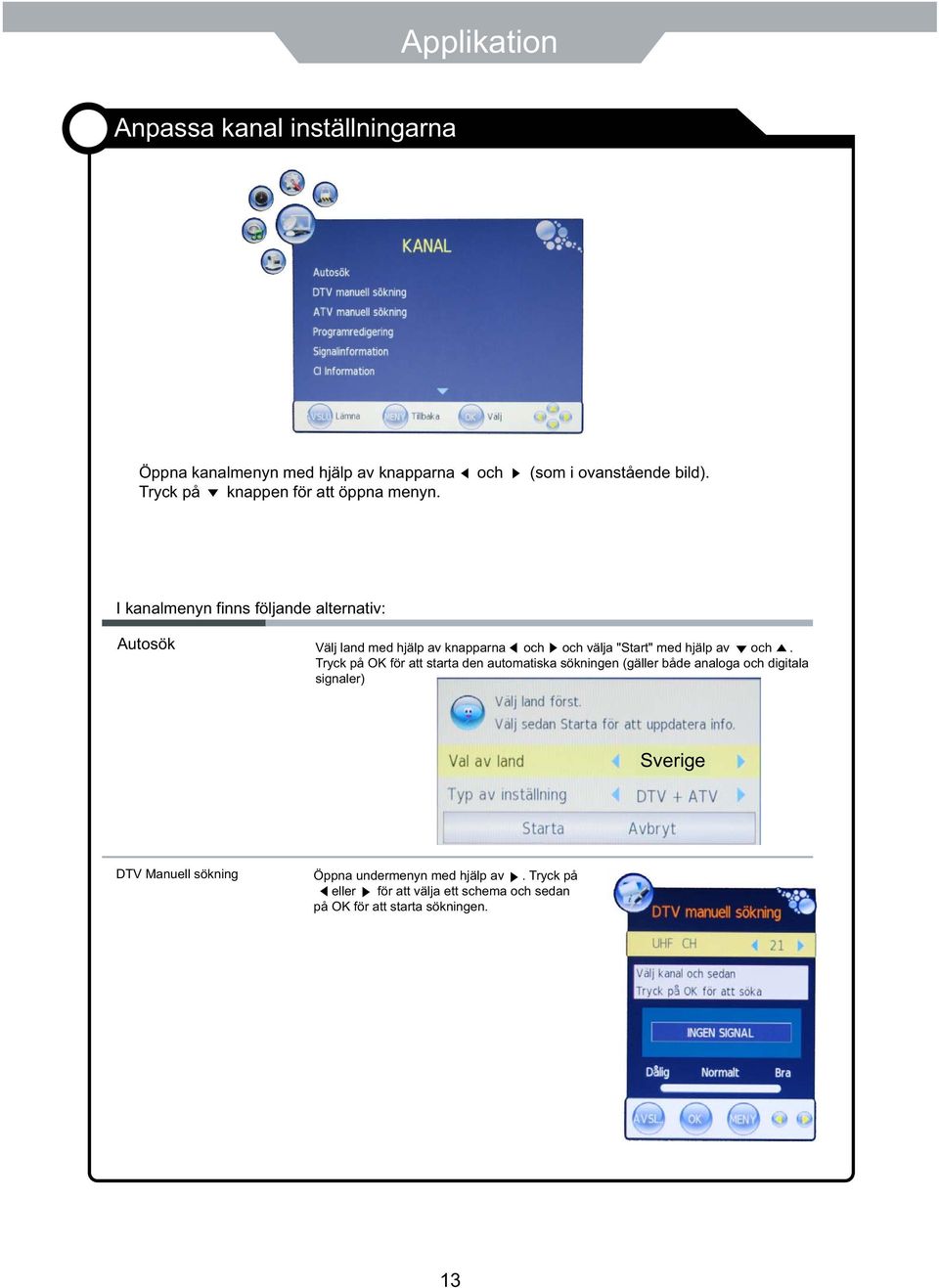

16 Applikation Anpassa kanal inställningarna Öppna kanalmenyn med hjälp av knapparna och (som i ovanstående bild). Tryck på knappen för att öppna menyn. I kanalmenyn finns följande alternativ: Autosök Välj land med hjälp av knapparna och och välja "Start" med hjälp av och. Tryck på OK för att starta den automatiska sökningen (gäller både analoga och digitala signaler) Sverige DTV Manuell sökning Öppna undermenyn med hjälp av. Tryck på eller för att välja ett schema och sedan på OK för att starta sökningen. 13

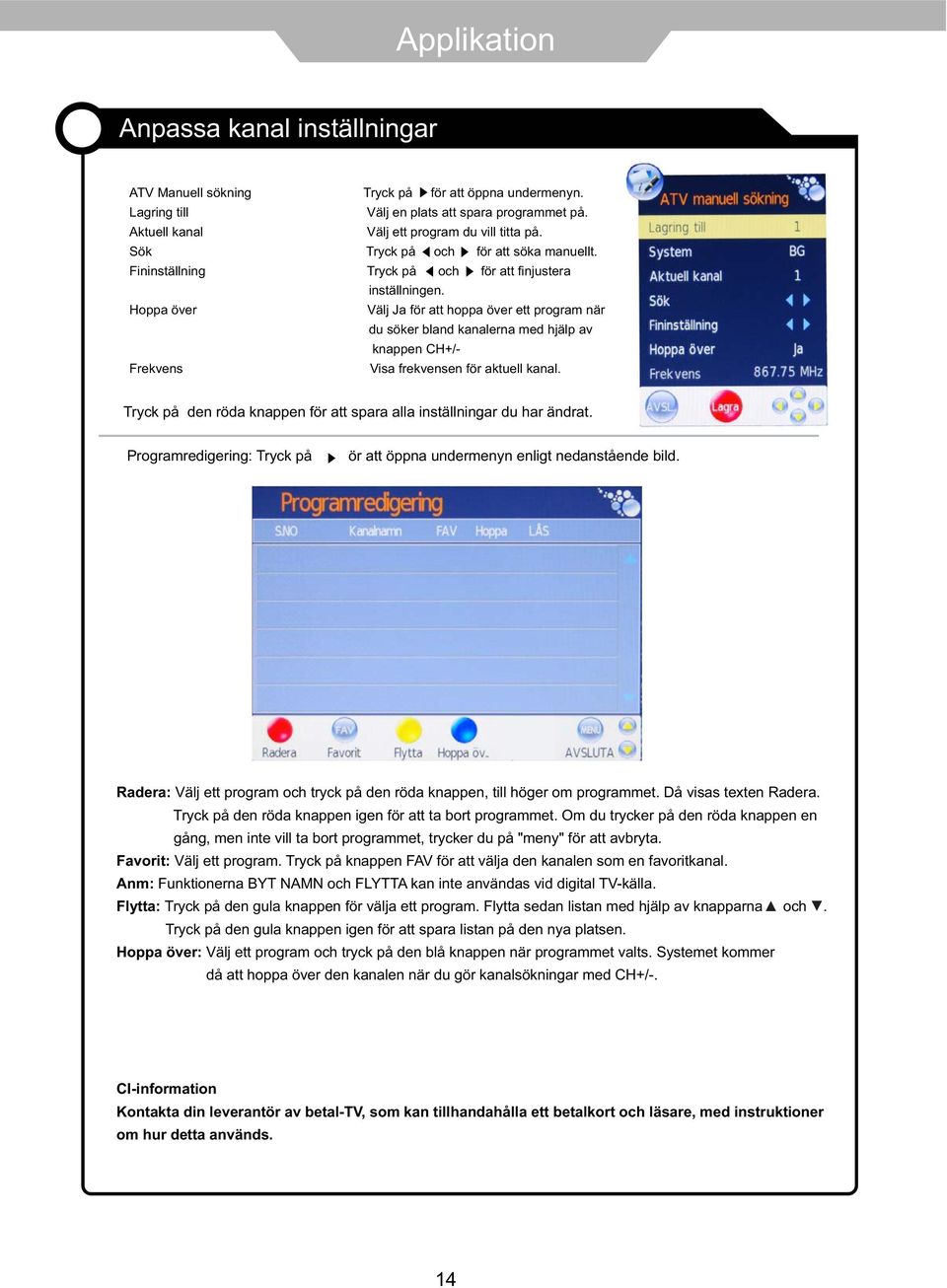

17 Applikation Anpassa kanal inställningar ATV Manuell sökning Tryck på för att öppna undermenyn. Lagring till Välj en plats att spara programmet på. Aktuell kanal Välj ett program du vill titta på. Sök Tryck på och för att söka manuellt. Fininställning Tryck på och för att finjustera inställningen. Hoppa över Välj Ja för att hoppa över ett program när du söker bland kanalerna med hjälp av knappen CH+/- Frekvens Visa frekvensen för aktuell kanal. Tryck på den röda knappen för att spara alla inställningar du har ändrat. Programredigering: Tryck på ör att öppna undermenyn enligt nedanstående bild. Radera: Välj ett program och tryck på den röda knappen, till höger om programmet. Då visas texten Radera. Tryck på den röda knappen igen för att ta bort programmet. Om du trycker på den röda knappen en gång, men inte vill ta bort programmet, trycker du på "meny" för att avbryta. Favorit: Välj ett program. Tryck på knappen FAV för att välja den kanalen som en favoritkanal. Anm: Funktionerna BYT NAMN och FLYTTA kan inte användas vid digital TV-källa. Flytta: Tryck på den gula knappen för välja ett program. Flytta sedan listan med hjälp av knapparna och. Tryck på den gula knappen igen för att spara listan på den nya platsen. Hoppa över: Välj ett program och tryck på den blå knappen när programmet valts. Systemet kommer då att hoppa över den kanalen när du gör kanalsökningar med CH+/-. CI-information Kontakta din leverantör av betal-tv, som kan tillhandahålla ett betalkort och läsare, med instruktioner om hur detta används. 14

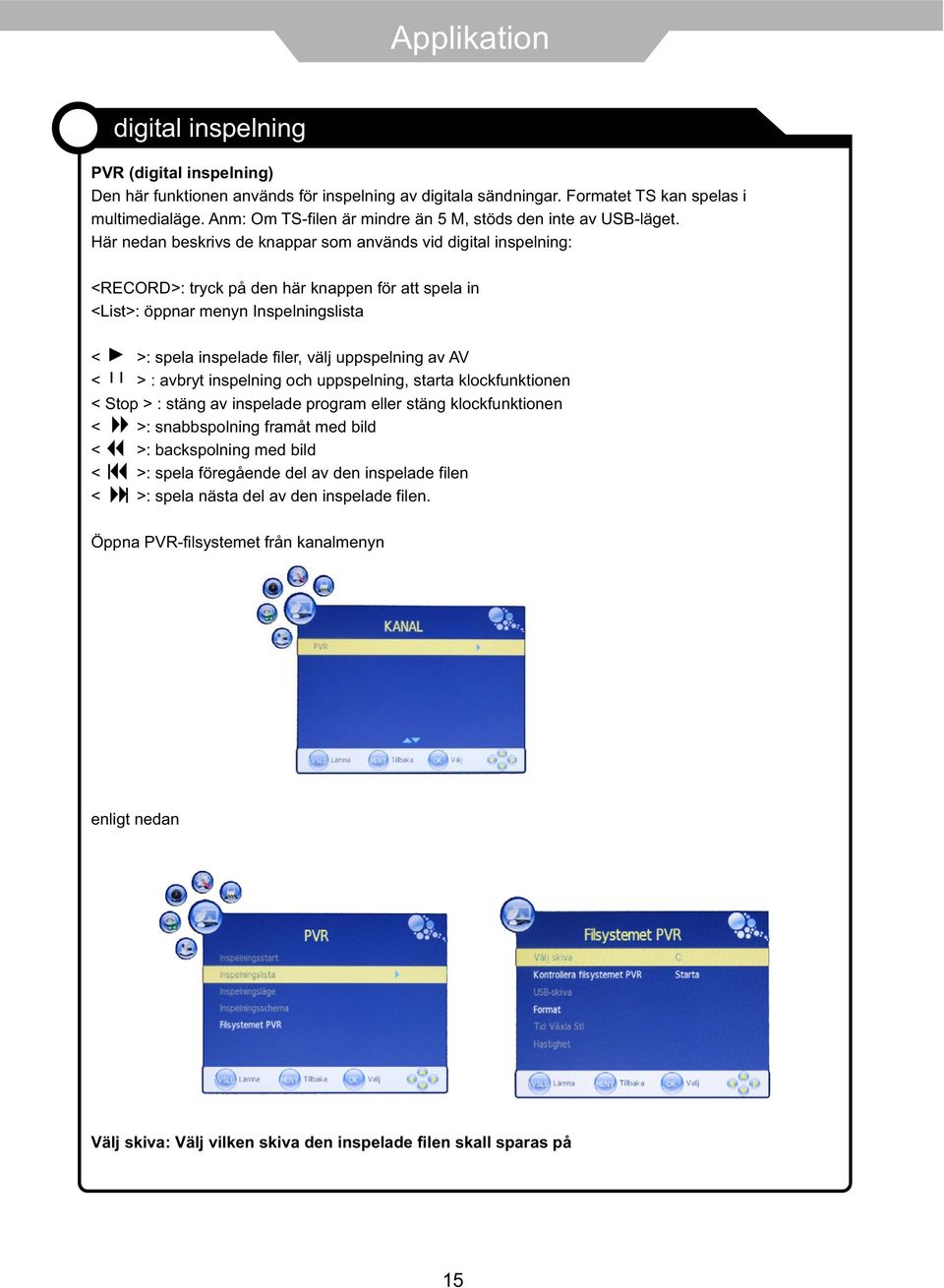

18 Applikation digital inspelning PVR (digital inspelning) Den här funktionen används för inspelning av digitala sändningar. Formatet TS kan spelas i multimedialäge. Anm: Om TS-filen är mindre än 5 M, stöds den inte av USB-läget. Här nedan beskrivs de knappar som används vid digital inspelning: <RECORD>: tryck på den här knappen för att spela in <List>: öppnar menyn Inspelningslista < >: spela inspelade filer, välj uppspelning av AV < > : avbryt inspelning och uppspelning, starta klockfunktionen < Stop > : stäng av inspelade program eller stäng klockfunktionen < >: snabbspolning framåt med bild < >: backspolning med bild < >: spela föregående del av den inspelade filen < >: spela nästa del av den inspelade filen. Öppna PVR-filsystemet från kanalmenyn enligt nedan Välj skiva: Välj vilken skiva den inspelade filen skall sparas på 15

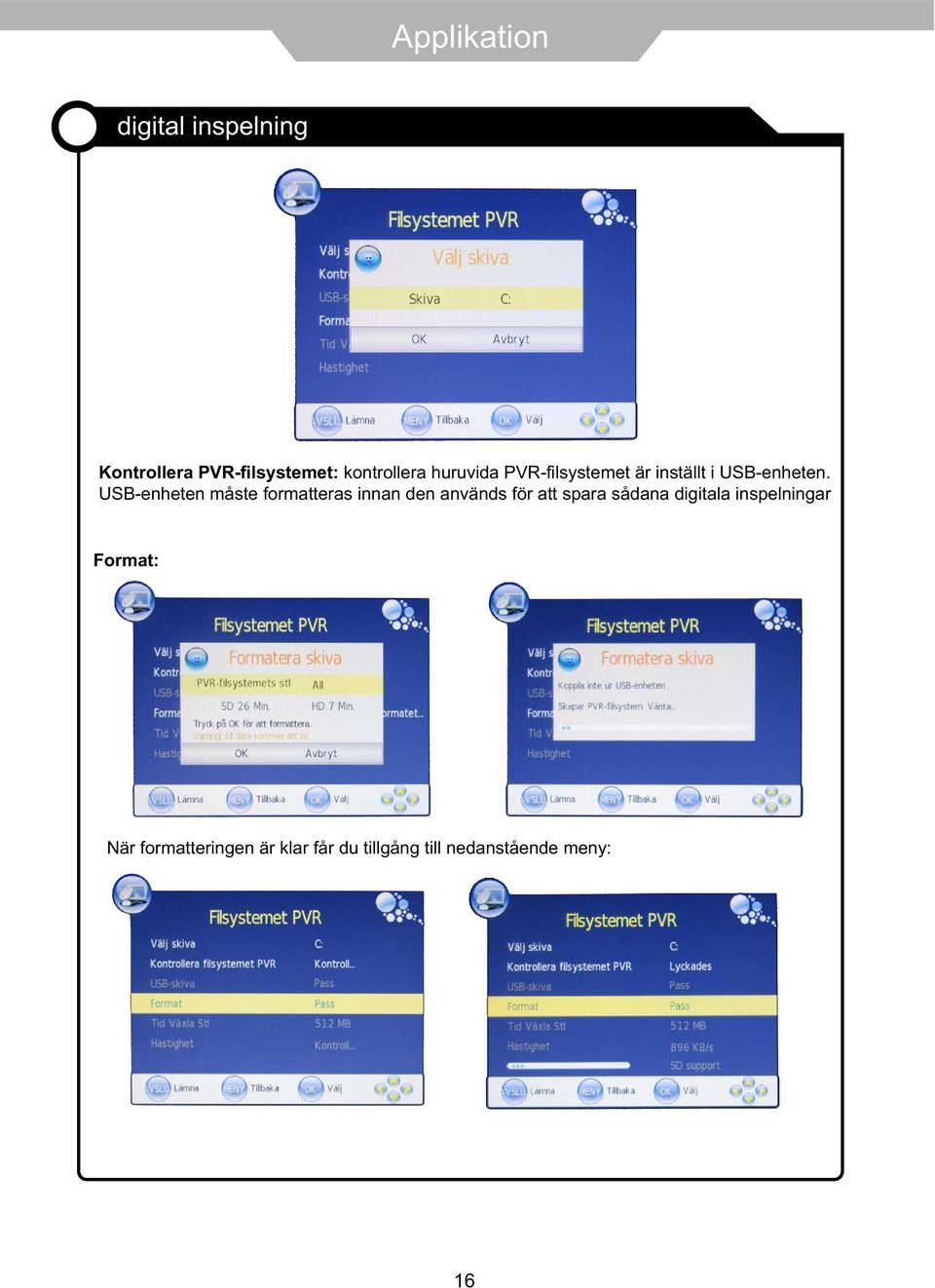

19 Applikation digital inspelning Kontrollera PVR-filsystemet: kontrollera huruvida PVR-filsystemet är inställt i USB-enheten. USB-enheten måste formatteras innan den används för att spara sådana digitala inspelningar Format: När formatteringen är klar får du tillgång till nedanstående meny: 16

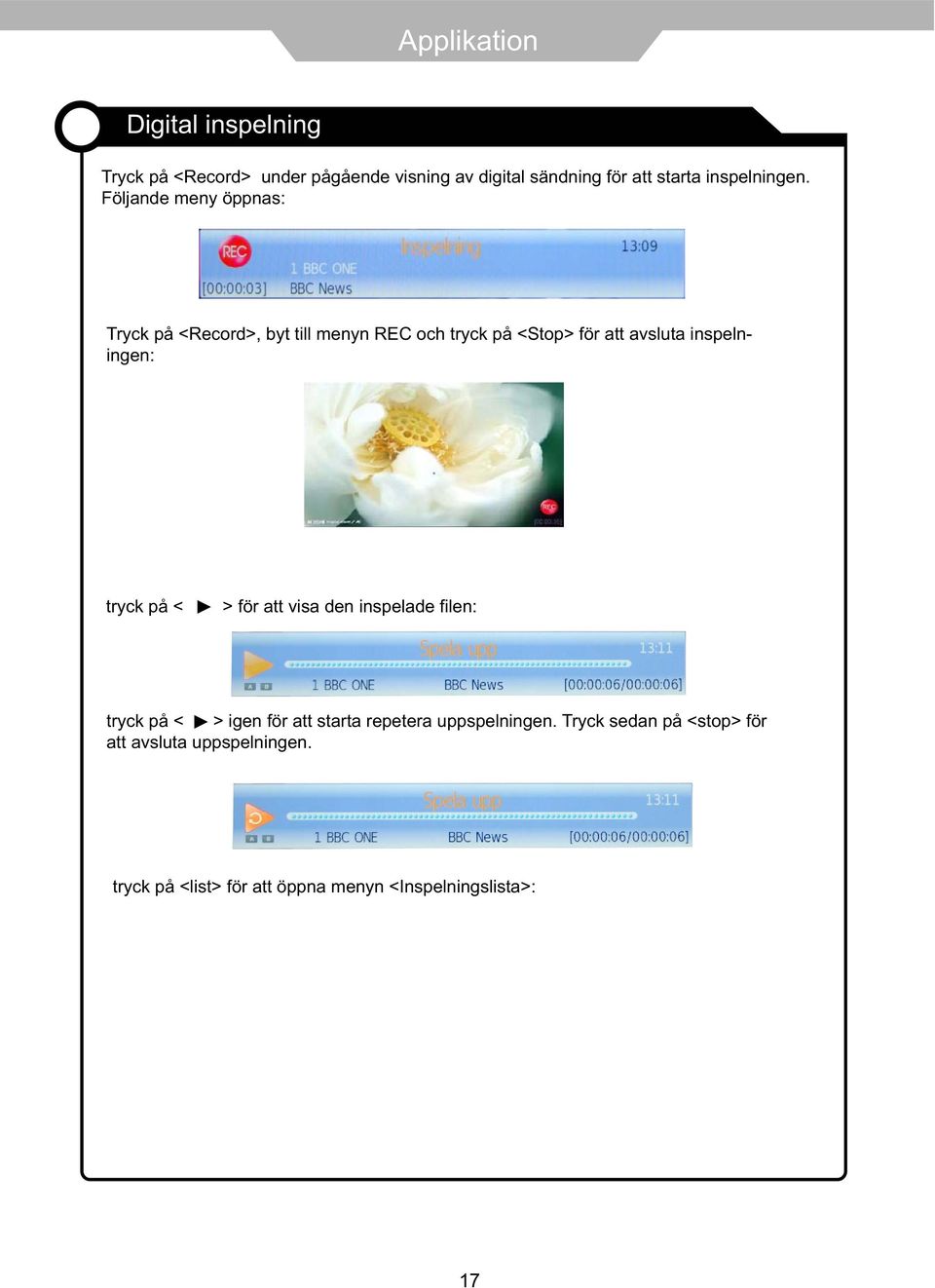

20 Applikation Digital inspelning Tryck på <Record> under pågående visning av digital sändning för att starta inspelningen. Följande meny öppnas: Tryck på <Record>, byt till menyn REC och tryck på <Stop> för att avsluta inspelningen: tryck på < > för att visa den inspelade filen: tryck på < > igen för att starta repetera uppspelningen. Tryck sedan på <stop> för att avsluta uppspelningen. tryck på <list> för att öppna menyn <Inspelningslista>: 17

21 Applikation Digital inspelning Symbolen visas till vänster vid pågående inspelning. Du kan flytta markören neråt för att välja andra filer i listan och trycka på < > visa den under pågående inspelning av annan fil. Tryck på <LIST> igen för att öppna inspelningslistans meny. Filen markerad med symbolen är den fil som spelas upp. Tidsinställning Du kan också ställa in TV:n för inspelning vid en viss tidpunkt, t ex när du inte är hemma. När du formatterar USB-enheten får du också möjlighet att välja en storlek på tidsinställd inspelning. 18

22 Applikation Digital inspelning Om du trycker på < > vid pågående visning av en fil visas nedanstående meddelande: Tryck på < > efter en stund för att fortsätta uppspelningen eller på < > för att starta repeterfunktionen. Tryck på < > eller < > för att snabbspola framåt respektive bakåt. Tryck på <Exit> för att byta till enkelt läge. Tryck på <STOP> för att stänga tidsinställningen. Tidsstyrd inspelning från programguiden Tryck på <Record> i programguidsmenyn för att öppna inspelningsmenyn enligt nedan. 19

23 Applikation Digital inspelning Mode Auto 20

24 Applikation Bild inställningar Markera bildmenyn med hjälp av knapparna och (se ovanstående bild). Tryck på för att öppna menyn. Bildmenyn innehåller följande alternativ Bildläge: Kontrast: Ljusstyrka: Växlar mellan de olika bildlägena standard, dynamisk, egen och medium. Kontrollerar skillnaden mellan ljusstyrka och bildens mörkaste områden. Kontrollerar den generella ljusstyrkan över bilden Färg: Kontrollerar färgen Skärpa: Öka inställningen för att få skarpare kanter i bilden, minska den för att få mjukare övergångar Nyans: Kontrollerar färgnyansen Färgtemperatur: Växlar mellan de olika färglägena egen, kall, standard och varm. Om du väljer Egen kan du justera färgerna röd, grön och blå själv. Bildförhållande: Växlar mellan de olika skärmlägena auto, 4: 3, 16:9, zoom 1, zoom 2 Brusreducering: Minska brusnivån i bilden när du aktiverar funktionen. PC-inställning (endast i RGB-läge för PC) Tryck på för att öppna undermenyn och justera bilden i skärmen 21

25 Applikation Ljud inställningar Sourrond sound Off Markera ljudmenyn med hjälp av och (enligt ovanstående bild). Tryck på för att öppna menyn. Ljudmenyn innehåller följande alternativ: Ljudläge: Här kan du välja mellan: standard, musik, film, sport och egen. Diskant (kan ställas in i ljudläget Egen). Kontrollerar den relativa styrkan hos högre toner Bas (kan ställas in i ljudläget Egen) Kontrollerar den relativa styrkan hos lägre toner. Balans: Kontrollerar balansen mellan vänster och höger ljudspår eller stänger av ljudet i vänster eller höger ljudspår Autovolym: Välj det här alternativet om du vill att volymen skall kontrolleras automatiskt när du väljer en viss kanal. Surroundljud: Slå på/stäng av surroundljudet 22

26 Applikation Timer inställningar Markera timermenyn med hjälp av knapparna och (enligt ovanstående bild). Tryck på för att öppna menyn. Tidursmenyn innehåller följande alternativ: Klocka: Välj positionen med hjälp av knapparna och och ställ in tiden med hjälp av knapparna och. Anm: Du kan inte ställa klockan manuellt i DTV-läge, eftersom klockan då ställs enligt tidsdata i den mottagna signalen. Avstängningstid (Timer av): Tryck på för att öppna undermenyn. Du kan ställa in vid vilken tidpunkt du vill att TV:n skall stängas av automatiskt. Du kan också ställa in frekvensen. Påslagstid (Timer på): Tryck på för att öppna undermenyn. Du kan ställa in vid vilken tidpunkt du vill att TV:n skall sättas på automatiskt. Du kan också ställa in frekvens, volym och kanal. Insomningstimer: Här ställer du in efter hur lång tid du vill att TV:n skall stängas av: 10, 20, 30, 60, 90 eller 120 min Automatisk avstängning: Här aktiveras/avaktiveras insomningsfunktionen Tidszon: Välj den tidszon du befinner dig i. 23

27 Applikation Alternativa inställningar Markera alternativmenyn med hjälp av och (enligt ovanstående bild). Tryck på för att öppna menyn. Inställningsmenyn innehåller följande alternativ: Språk: Här väljer du menyspråk. Talspråk (kan väljas i TV-läge) Här väljer du talspråket. Textspråk (kan väljas i TV-läge) Här väljer du textspråk. Land: Aktuellt land visas i bilden. Välj land när du vill använda automatik kanalinställning. Återställ fabriksinställningar: Tryck på för att utföra återställningen. 24

28 Applikation Lås inställningar Markera låsmenyn med hjälp av knapparna och (enligt ovanstående bild). Tryck på för att öppna menyn. Anm: Du måste ange koden för att kunna använda menyn. Fabrikskoden är Låsmenyn innehåller följande alternativ: I den här menyn kan du spärra vissa kanaler. Om du väljer På kommer kanalmenyn att vara stängd. Ange lösenord Tryck på för att öppna undermenyn och ändra lösenordet där. Spärra kanal Tryck på för att öppna undermenyn enligt bilden till höger. Välj en kanal och tryck på den gröna knappen för att spärra den. I föräldralåsguiden kan du växla mellan åldrarna 4, 5, 6, och 18, men också avaktivera funktionen. 25

29 Applikation USB-LÄGE Övriga funktioner Den här TV:n är försedd med en enkel multimediaspelare, som kan användas för att spela vissa typer av filer från extern enhet ansluten till TV:n via USB-porten, t ex en extern hårddisk. Du kan visa bilder, lyssna på MP3- musik och t o m spela vissa videoformat. Sätt i en USB-enhet i USB-porten. Tryck på SOURCE och välj mediaspelaren med upp/ner. Tryck på OK för att öppna mediaspelaren. Kompatibla ljud-, video- och fotofiler visas i följande bild. ANM: Den USB-anslutna multimediaspelaren är ett extratillbehör till TV:n, vilket innebär att endast de väsentliga uppspelningsfunktionerna finns att tillgå (spela, paus, stopp ]. När vissa videofiler i formatet MPEG-4 (AV1) visas kan det uppstå viss AV-fördröjning pga att avkomprimeringen av videon utnyttjar mycket stor del av systemets resurser. Antalet kompatibla videoformat är begränsat, varför det kan vara en fördel att använda en separat videospelare för vissa videofiler. *USB: kan läsa MP3, Mpg, Med flera format. 26

30 DVD-FUNKTION DVD-FUNKTION Grundfunktioner - DVD-inställning - Allmänna inställningar TV-bild 4:3/PS 4:3/LB 16:9 TV - skärm 16:9 Normal/PS Menyspråk se Normal/LB Skärmsläckare på Vid Senaste minne Av 27

31 DVD-FUNKTION DVD-FUNKTION Menyspråk Här väljer du menyspråk. Generell inställningssida - - TV - skärm 16:9 Normal/PS Menyspråk se Normal/LB Skärmsläckare på Vid Senaste minne Av Skärmsläckare Aktivera skärmsläckaren. Skärmsläckaren visas när spelaren stoppar eller bilden fryses under några minuter. Den här funktionen skyddar skärmen från s k brännmärken. Till (aktivera skärmsläckaren) Från (avaktivera skärmsläckaren) Generell inställningssida - - TV - skärm 16:9 Menyspråk se Skärmsläckare på på Senaste minne Av Av Minnesfunktion för stoppläge Här kan du välja att aktivera och avaktivera minnesfunktionen för stoppläget. Välj På om du vill att eventuella inställningar skall sparas när apparaten stängs av. Välj Från om du vill att apparaten skall rensa minnet från dina inställningar och starta på förvalda inställningar efter avstängning. På (starta med sparade inställningar) Från (rensa minnet) 28

32 DVD-FUNKTION DVD-FUNKTION Generell inställningssida - - TV - skärm 16:9 Menyspråk se Skärmsläckare på Senaste minne Av på Av Ljudinställningar Högtalarinställningar Tryck på på ljudinställningssidan för att välja högtalarinställning. Tryck på OK ENTER eller (spela) på sidan för högtalarinställningar. 29

33 DVD-FUNKTION DVD-FUNKTION Ljudinställning - - Högtalarinställning Nermixning V/H Om skivan har flera ljudspår kommer signalen att gå ut på både vänster och höger kanal. Stereo Om skivan har flera ljudspår kommer signalen att gå ut i stereo. Högtalarinställning - - Downmix STR Vänster/höger Stereo Spdif ut Spdif från Spdif/RAW är avsett för förstärkare med inbyggd digital avkodare. Spdif/PCM är avsedd för förstärkare utan inbyggd digital avkodare. Kaiutinasetrsten sivu - - Alasmiksaus STER LT/RT Stereo 30

34 DVD-FUNKTION DVD-FUNKTION Inställningar för Dolby Digital Dynamisk Detta alternativ används för inställning av kompressionsförhållandet för att man skall kunna kontrollera den s k ljudkontrasten. DolbyDigital - inställning - - Dynamisk Tryck på STOP för att öppna preferenssidan eller Ingen skiva TV-typ Välj denna inställning om spelaren ansluts till en TV för PAL. Spelaren väljer TV-inställningar efter skivformatet. Välj denna inställning om spelaren ansluts till en TV för NTCS. Preferensinställningar Preferenser - - Förval Om något av de talspråk som finns i nedanstående lista också finns på skivan, kan det också väljas för uppspelning. Alternativt väljs det språk som finns på skivan. 31

35 DVD-FUNKTION DVD-FUNKTION Preferenser - - TV-typ Ljud Textning Skivmeny Föräldraspärr Lösenord Förval PAL ENG ENG ENG Textning Om något av de textspråk som finns i nedanstående lista också finns på skivan, kan det också väljas för textning. Alternativt väljs det språk som finns på skivan. Preferenser - - TV-typ Ljud Textning Skivmeny Föräldraspärr Lösenord Förval PAL ENG ENG ENG Skivmeny Om något av de menyspråk som finns i nedanstående lista också finns på skivan, kan det också väljas som menyspråk. Alternativt väljs det språk som finns på skivan. Preferenser - - TV-typ Ljud Textning Skivmeny Föräldraspärr Lösenord Förval PAL ENG ENG ENG 32

36 DVD-FUNKTION DVD-FUNKTION Föräldraspärr När du spelar skivor med föräldraspärr kan du välja åldersklassning efter skivans innehåll och dina egna önskemål. Om du t ex väljer PG kommer videoskivor med högre klassning än PG inte att kunna spelas. Preferenser - - Fö Du kan själv välja lösenord för ändring av åldersklassningen i föräldraspärren. Preferenser - - Fö 33

37 DVD-FUNKTION DVD-FUNKTION Preferenser - - TV-typ Ljud Textning Skivmeny Föräldraspärr Lösenord Förval PAL ENG ENG ENG Ändra Gammalt lösenord Nytt Lösenord Bekräfta lösenord Standardinställningar Du kan själv välja att hämta fabriksinställningarna genom att välja RESET och trycka på knappen OK. Preferenser - - TV-typ PAL Ljud ENG Textning ENG Skivmeny ENG Föräldraspärr Lösenord Förval Återställ 34

38 Underhåll och Service Felsökning - Använd inga andra funktioner än de som är beskrivna i manualen. - Om problem uppstår med din TV, gör först följande. - Om du fortfarande har problem, stäng av strömmen och kontakta din återförsäljare eller godkänd service verkstad. Problem Skärmen fungerar inte Skärmen kommer igång långsamt när strömmen slås på Skärmen är för ljus eller för mörk Skärmen är för stor eller för liten Linjer syns på skärmen Bilden rör sig inte Bild finns, men inget ljud hörs Fjärrkontrollen fungerar inte Den här TVn är producerad för hushållsbr elektromagnetiska vågor. Du kan använda den på varje plats i hemmet. Lösning Är strömsladden urdragen? Sätt i sladden igen. Tryck på Power knappen på fjärrkontrollen. Detta uppstår en kort stund för att TV skärmen ska bli varm innan TV bilderna visas på skärmen. Om skärmen inte kommer igång efter 1 minut, kontakta din återförsäljare eller godkänd service verkstad. Justera ljusstyrkan eller Kontrasten Justera skärmstorleksinställningen Använd inte mobiltelefoner, hårtork eller andra elektroniska föremål i närheten av TVn. Tryck på PAUSE knappen. Se om pausknappen är intryckt på någon annan utrustning som är inkopplad. 1. Tryck på MUTE knappen. 2. Öka ljudvolymen med VOL + knappen. 3. Kontrollera att ljudterminalerna fungerar riktigt. 4. Kontrolelra att ljudkontakterna är riktigt anslutna. 5. Kontrollera andra kontakter som är inkopplade. Om ljudet fortfarande inte kommer tillbaka, kontakta din återförsäljare eller kvalificerad service verkstad. 1. Kontrollera att strömmen är påslagen. 2. Kontrollera att batterierna till fjärrkontrollen är riktigt ilagda. 3. Se efter om det finns några föremål i vägen för signalerna från fjärrkontrollen till TVns mottagare. 4. Om batterierna inte har någon ström, byt båda batterierna med två stycken nya. uk och registrerad som innehållandes ofarliga 35

39 Maintenance and Service Tekniska specifikationer Technical - Panel Panel LED Screen Size 26 Display Area (H) x (V) Display Res on 1366(H) x 768(V) Viewing Angle 176(H)/176(V) (CR 20) Aspect o 16:9 Pixel pitch (H/V) (H) x (V) Brightness 300 nits Contrast 3000:1 Response 8.5 (TR +TF) Color Capacity 16.7M TFT Liquid Crystal Display with Panel Type CCFL Backlight unit of Backlight 50,000hrs ATV TV sys s PAL SECAM -BG /DK / I, Band UHF /VHF Sound Analog stereo, NICAM/A2 Teletext 1000 Pages Teletext DTV Fully co ply with DVB-T and MPEG- DVB standard 2,MPEG4,H.264 standard Video decoder MPEG-2,MPEG4,H.264 QPSK/16QAM/64QAM OFDM 2K/8K Bandwidth 7/8MHz Teletext ETSI/EN CI x1 DVD Playback formats DVD/CD/MP3/JPEG Supported Media DVD-R/RW CD-R/RW System PAL/NTSC Semi-conductor Laser Wave length 65 S/N >89dB Audio dynamic range >80dB Connectors RF-IN 75 ( IEC75 ) SCART ( Euro 21pin ) -IN CVBS/RGB,L+R analog sound Component Video-IN YPbPrx1 VGA-IN D-SUB 15 Pin * x 1 PC Audio-IN x1 HDMI-IN x3 Video-IN x1 L/R Audio-IN x1 Headphone out x1 Coax out x1 USB-For upgrade, PVR, Media x1 Power V 50/60Hz Power p n 60W Stand-by power p n <1W With Stand ( L/W/H ) Without stand ( L/W/H ) PC Supported: 640*480 60HZ 1360*768 60HZ 800*600 60HZ 1024*768 60HZ 36

40 Direktiv 2002/96/CE för Waste of Electrical and Electronic Equipment (WEEE). Den här symbolen på produkten eller i instruktionerna betyder att den elektriska och elektroniska utrustningen ska slängas separat från annat hushållsavfall när den inte fungerar längre. Inom EU finns separata återvinningssystem för avfall. Kontakta lokala myndigheter eller din återförsäljare för mer information. Elektronikprodukter kan vara skadliga för miljön och ska därför tas om hand separat för att minska åverkan på miljön. Batterier måste kastas i särskilda behållare för batteriåtervinning. De får ej kastas i hushållsavfallet. Elektronikprodukter skall lämnas in på närmaste återvinningsstation och får inte kastas i hushållsavfallet. ROVI: Den här produkten innehåller upphovsrättsskyddad teknik som skyddas av amerikanska patent och annan immaterialrätt tillhörande Rovi Corporation. Demontering och alla former av ombyggnad är förbjudet. Tillverkas på licens från Dolby Laboratories. Dolby och dubbel D-symbolen är varumärken som tillhör Dolby Laboratories.
