1 Servicemanual PNT800L-PC POP NUT Verktyg

2 Innehållsförteckning Inledning... 3 Säkerhetsinstruktioner... 4 Specifikationer... 4 Detalj benämning... 6 Förpackningen innehåller... 6 PNT800L-PC - Diagram... 8 Reservdelslista Förberedelser före användning Montering av dragdorn och munstycke Användning av verktyg Montering av dragdorn och munstycke Val av fjäder i styrventil för justering av monteringskraften Användning av verktyg Justering av monteringskraft Justering av monteringskraft Underhåll Rengöra och smörja dragdorn Smörja roterande delar Oljebyte/Påfyllning olja Felsökning Säkerhetsinformation CE deklaration Sida 2-50 Shelton Technology Center, Shelton CT Tele. (203) Fax (800)

3 Inledning PNT1000L-PC är ett lätt och smidigt verktyg som används för att installera POP NUT -blindnitsmuttrar av market POP och andra gängade blindnitsmuttrar. Verktyget fungerar genom att justera monteringskraften för blindnitsmuttern som installeras istället för slag som hos traditionella verktyg för blindnitsmuttrar. Att kontrollera monteringskraften har följande fördelar. Ingen slaglängdsjustering nödvändig för samma dimension av POP-Nut i olika applikationer. Förhindrar mutterskador orsakade av dubbla dragningar Korrekt montering uppnås även då det finns en smal springa mellan mutterns fläns och munstycke. I tabell 1 visas de POP NUT -blindnitsmuttrar som går att sätta fast med detta verktyg. Munstycke och dragdorn måste ändras för att passa vissa POP NUT -storlekar. (Se tabell 5 Krav för dragdorn och munstycke i avsnittet Specifikationer) Tabell 1: Omfång för POP NUT -blindnitsmuttrar Storlek på Material gängor Aluminium Stål Stål RLT Rostfritt M4X M5X M6X1.0 ¼-20 M8X1.25 5/16-18 * * M10X1.5 3/8-16 *Verktyget måste ställas in på minst 0,55 MPa - 50 Shelton Technology Center, Shelton CT Tele: (203) Fax: (800) Sida 3

4 Säkerhetsinstruktioner FÖR ATT GARANTERA SÄKER ANVÄNDING AV POP NUT-VERKTYGET OCH ATT DET FUNGERAR ORDENTLIGT SKA DU LÄSA IGENOM BRUKSANVISNINGEN NOGGRANT INNAN DU MONTERAR ELLER ANVÄNDER DET DEFINITIONER: VAR FÖRSIKTIG! - Att ej att vidta denna försiktighetsåtgärd kan resultera i fysisk skada eller mindre skada. VARNING! - Att ej att vidta denna försiktighetsåtgärd kan resultera I fysisk skada, allvarlig skada eller t.o.m. dödsfall VAR FÖRSIKTIG! 1. ANVÄND INTE detta verktyg på annat sätt än det som rekommenderas av. 2. Ändra INTE verktyget på något sätt. Ändringar till verktyget gör eventuell garanti ogiltig och kan resultera i personskador eller att verktyget skadas. 3. Koppla bort lufttillförseln när du justerar, utför service på eller tar loss en del från verktyget. 4. Reparationer och/eller underhåll vid bestämda intervaller måste utföras av utbildad personal. 5. Använd endast original reservdelar från vid underhåll och reparation av verktyget. 6. Använd inte verktyget medan noshylsan är borttagen. 7. Håll fingrarna borta från verktygets framsida när du kopplar in lufttillförseln eller använder verktyget. 8. Försök inte att vrida dragdornet när lufttillförseln är ansluten. 9. Håll hår, fingrar och lössittande klädsel borta från verktygets rörliga delar. 10. Rikta inte verktygets utblåsning mot någon. Verktyget använder smord luft och kan spruta ut oljedimma eller skräp. 11. Använd inte organiska lösningsmedel för att rengöra verktyget eftersom det kan skada verktyget. 12. Tvätta händer noggrant om de kommer i kontakt med hydraulvätskan eller smörjmedlet. VARNING! 1. Överstig INTE det maximala rekommenderade lufttrycket på 0,6 MPa (6,0 bar). 2. Peka INTE verktyget mot någon medan det används. 3. Ha alltid på dig säkerhetsgodkända ögonskydd när du använder eller befinner dig i närheten av ett verktyg som används. 4. Ha alltid på dig säkerhetsgodkända hörselskydd när du använder eller befinner dig i närheten av ett verktyg som används. 5. Inspektera verktyget och anslutningarna så att de inte är skadade, utslitna eller att det finns lösa delar innan du ansluter till lufttillförseln. Om verktyget är skadat ska du sluta använda det omedelbart och reparera eller ersätta det. 6. Verktyget har inte utformats för användning i explosiva atmosfärer. Sida 4-50 Shelton Technology Center, Shelton CT Tele. (203) Fax (800)

5 Specifikationer Tabell 2: Verktygsspecifikationer Funktion Specifikation Vikt 1,81 kg (3,99 lbs) Total längd 287 mm (11,3 in) Total höjd 268 mm (10,4 in) Verktygsslag 1,3 8,5 mm (0,05 0,335 in) Dragkraft 17 5,0 bar ( ,5 psi) Lufttillförsel 0,5 0,6MPa (5-6 bar) (72,5-87 psi) Hydraulolja Se tabell 3, Specificerade hydrauloljor Inställningskapacitet Se tabell 1 Omfång för POP NUT blindnitsmuttrar Verktygets bullernivå* L Aeq,T = 72.7 db(a), L WA = 77.6 db(a), L Peak = db(c) Verktygets vibrationsnivå 0,42 m/s 2, Tid till 2,5 m/s 2 > 24 tim (EAV) *Emhart rekommenderar användning av hörselskydd när du använder detta verktyg (59) (35) Bild 1: Verktygets mått (mm) Hydraulolja Använd endast hydrauliska smörjoljor som specificeras av som visas i tabell 3. Om en annan olja används kan verktygets prestanda minskas eller så kan verktyget t.o.m. skadas. Tabell 3: Specificerade hydrauloljor Företagsnamn Produktnamn Mobile Mobile DTE26 Shell Shell Telus Oil C68 Idemitsu Daphne Hydro 68A Cosmo Cosmo Olpas 68 Esso Telesso 68 Nisseki FBK RO68 Mitsubishi Diamond Lube RO68 (N) - 50 Shelton Technology Center, Shelton CT Tele: (203) Fax: (800) Sida 5

6 Verktygsdelar Ut blåsningshål Bakre hölje Fyllskruv Noshylsa Låsmutter Munstycke/Städ Handtag Kontrollknapp Dragdorn Vridbart luftstycke ¼ NPTF Avtryckare Kopplare (Inkluderas ej) Luftslang (Inkluderas ej) Luftstycke (Inkluderas ej) Justerare Styrventil för monteringskrafte n Utblåsningshål Kammare Bild 2: Diagram över verktygsdelar Förpackade tillbehör Tabell 4: Förpackade tillbehör Artikelnummer Artikel Antal PNT800L-PC-T PNT800L-PC POP NUT -verktyg 1 PNT Krok 1 PNT Insexnyckel 1,5 mm 1 DPN Huvudskruv M4 X 20 1 DPN POP NUT dragdornns frigöringsdon 1 DPN Ventilfjäder 1 FG2245 Användarinstruktioner 1 FG2267 Underhållsmanual 1 FG2222 Garantikort 1 Sida 6-50 Shelton Technology Center, Shelton CT Tele. (203) Fax (800)

7 Tabell 5: Krav för dragdorn och munstycke Tjock vägg (Std & ST) Platt munstycke Dragdorn I.D. Gänga M8X1.0 POP NUT Storlek på gängor Artikelnummer I.D. Artikelnummer Storlek på gängor M4X0.7 PNT φ4.5 PNT M4X0.7 M5X0.8 PNT φ5.1 PNT M5X0.8 M6X1.0 PNT φ6.1 PNT M6X1.0 M8X1.25 PNT φ8.1 PNT M8X1.25 M10X1.5 PNT φ10.1 PNT M10X PNT φ 4.3 PNT PNT φ5.1 PNT PNT φ5.1 PNT ¼-20 PNT φ 6.5 PNT ¼-20 5/16-18 PNT φ8.1 PNT R 5/ /8-16 PNT φ10.1 PNT R 3/8-16 Tunn vägg (TK,TL,TH) Gängat munstycke Dragdorn I.D. Gänga M8X1.0 POP NUT Storlek på gängor Artikelnummer I.D. Artikelnummer Storlek på gängor M4X0.7 PNT P φ4.3 PNT P M4X0.7 M5X0.8 PNT P φ5.1 PNT P M5X0.8 M6X1.0 PNT P φ6.1 PNT P M6X1.0 M8X1.25 PNT P φ8.1 PNT P M8X1.25 M10X1.5 PNT P φ10.1 PNT P M10X PNT P φ 4.3 PNT PNT P φ5.1 PNT PNT P φ5.1 PNT ¼-20 PNT P φ 6.5 PNT ¼-20 5/16-18 PNT P φ8.1 PNT / /8-16 PNT P φ10.1 PNT /8-16 * Läs avsnitt Montera verktyg för information om installation av munstycke och dragdorn Shelton Technology Center, Shelton CT Tele: (203) Fax: (800) Sida 7

8 PNT800L-PC - Sprängskiss Sida 8-50 Shelton Technology Center, Shelton CT Tele. (203) Fax (800)

9 - 50 Shelton Technology Center, Shelton CT Tele: (203) Fax: (800) Sida 9

10 Artikellista Artikel Artikelnummer Beskrivning Antal 1 PNT P Dragdorn M6 1* 2 PNT Munstycke M6 1* 3 PNT Låsmutter 1 4 PNT600-04A Noshylsa 1 5 DPN Dragdornhållarens hylsa 6 DPN Dragdornhållare 1 7 PNT600-07B Hylsa för stycke 1 8 DPN Styrhylsa 1 9 DPN Returfjäder 1 10 PNT Lås för hölje 1 11 DPN Hydraulkolv 1 12 DPN Packningshylsa 1 13 DPN Skrapa 1 14 DPN O-ring 1 15 DPN Back-up ring 1 16 DPN Tätning 1 17 DPN Kolvtätning 1 18 DPN O-ring 1 19 PNT600-19A Stycke 1 20 PNT Startpinne 1 21 DPN Fyllskruv 1 22 DPN O-ring 2 23 DPN Låsstifthållare 1 24 DPN Låsstift 1 25 DPN O-ring 1 26 PNT Tryckdon för låsstift 1 27 DPN Fjäder 1 28 DPN Insexskruv 2 29 DPN Insexskruv 1 30 PNT600-30A Mässingsrör 2 31 DPN Cylinder 1 32 DPN O-ring PNT600-33A Adapterhylsa 3 34 PNT Skruv med kullrigt huvud 35 DPN O-ring 1 36 DPN Övre hylsa 1 37 DPN O-ring Artikel Artikelnummer Beskrivning Antal 38 DPN Handtag 1 39 PNT Skruv med kullrigt huvud 40 DPN Kammare 1 41 PNT600-41A Adapter för R-förbindning 42 DPN O-ring 2 43 PNT Lödställe för R-förbindning 44 PNT600-44B R-förbindning 1 45 PNT600-45A Bakre hölje 1 46 PNT Skruv med kullrigt huvud 47 DPN Övre handtag 1 48 DPN Främre hölje 1 49 PNT Ändskruv 1 50 DPN O-ring 5 51 PNT Sexkantsmutter 2 52 DPN Fästskruv 1 53 DPN Kontrollknapp 1 54 DPN Luftslang 1 55 DPN Stötstång för T-ventil 1 56 DPN Avtryckare 1 57 DPN Platthuvad skruv för ändstycke 58 PNT Luftrör 1 59 PNT600-59A Distansbricka 1 60 DPN O-ring 2 61 PNT Medbringare 1 62 DPN Tätning 1 63 DPN Back-up ring 1 64 DPN Undre handtag 1 65 DPN Hylsa 1 66 PNT Hylsa 1 69 DPN Rör 1 70 DPN O-ring 1 71 PNT O-ring 1 72 PNT Bricka 1 73 DPN Stödring 2 74 DPN O-ring 1 75 DPN O-ring Sida Shelton Technology Center, Shelton CT Tele. (203) Fax (800)

11 Artikel Artikelnummer Beskrivning Antal 76 DPN O-ring 1 77 FAN Luftkolvenhet 1 78 PNT800-07A J-ventilstop 1 79 PNT800-08A J-ventilskaft 1 80 DPN O-ring 6 81 DPN Fjäder 1 83 DPN J-ventilhatt 1 84 PNT Bakre hylsa för T-ventil 1 85 DPN O-ring 1 86 DPN Fjäder 1 87 PNT PNT Mellanhylsa för T-ventil Främre hylsa för T-ventil 89 DPN O-ring 5 90 PNT T-ventilhatt 1 91 PNT Främre stycke för T-ventil 92 PNT T-ventilskaft 1 93 PNT T-ändventil 1 94 DPN O-ring 2 95 DPN Stoppring 1 96 PNT S Ventilskaft 1 97 PNT600-97B S-ventilhylsa DPN Skruvförbindning FAN Ventil för att kontrollera inställningskraft 133 DPN Justerare DPN Ventilfjäder DPN Ventil 1 32 DPN O-ring DPN Fästskruv DPN Ventilhylsa DPN Skruvförbindning DPN Insexskruv set 200 PNT Luftmotor 1set 60 DPN O-ring 2 80 DPN O-ring 2 98 PNT600-98B Ändstycke för M-ventil 1 99 DPN O-ring DPN Flathuvudsskruv PNT A Ändplåt för motorhuv DPN O-ring 1 Artikel Artikelnummer Beskrivning Antal 105 PNT Bricka DPN O-ring PNT O-ringhållare DPN O-ring DPN Stoppring PNT Hylsa PNT Kullager PNT Bakre platta PNT Rotor PNT Blad PNT Fjäderstift PNT Cylinder PNT Främre platta PNT Kullager PNT Avståndsbricka PNT Solväxel PNT Planetväxel PNT Nålstift PNT Lagerhållare för växlar och växlar 124 PNT Avståndsbricka PNT Intern växel DPN Fjäder PNT Lagerhållare för växlar PNT Avståndsbricka PNT Kullager DPN Stoppring DPN Stoppring 1 Tillbehör 135 DPN Ventilfjäder PNT Krok PNT HS-skruvnyckel, 1,5mm 144 DPN Insexskruv PNT Dragdorn M PNT P Dragdorn M PNT Dragdorn M PNT Munstycke M PNT Munstycke M PNT Munstycke M DPN frigöringsdon 1 *Se Tabell 5 för ytterligare dragdorn och munstyckear PNT M-ventilstång PNT Ändstycke för motorhuv 1-50 Shelton Technology Center, Shelton CT Tele: (203) Fax: (800) Sida 11

12 Montera verktyg Första förberedelser 1. Kontrollera att korrekt munstycke och dragdorn för POP NUT har monterats. Läs avsnittet Användning av verktyg för korrekt justering av verktyg. 2. Anslut en luftförbindning till verktygets vridbara luftstycke. Det vridbara luftstycket har ¼ NPTF-gängor. 3. Anslut ett luftslang till verktyget. 4. Anslut ett luftfilter, en regulator och smörjanordning i luftlinjen mellan lufttillförseln och luftslanget som ansluter till verktyget inom 3 m. 5. Justera lufttrycket och volymen på oljedropp från smörjapparaten Lufttryck: 0,5-0,6 MPa. ( psi) Volym på oljedropp: 1-2 droppar/ 20 fästa muttrar Regulator Luftfilter Dimsmörjning Lufttillförsel Inloppsnippel ¼ NPTF gänga Luftslang Längd: 3m [6ft] Max. I.D. 6.5mm [1/4 ] Min. Koppling Koppling ¼ NPTF gänga OBS: Luftslang och nippel inkluderas ej Bild 3: Montera verktyg Obs! Läs smörjapparatens bruksanvisning för korrekt justeringsmetod och om vilka smörjämnen som ska användas för luftmotorer. VARNING! Använd en luftslang som har godkänts för 1,0 MPa eller högre maximalt användningstryck. Kontrollera även att slangens material lämpar sig för användningsmiljön (t.ex. oljetät, slitmotstånd o.s.v.) För mer information ska du läsa tillverkarens katalog. Sida Shelton Technology Center, Shelton CT Tele. (203) Fax (800)

13 Installation av dragdorn och munstycke Installation av dragdorn 1. Koppla bort lufttillförseln. 2. Välj korrekt dragdorn enligt tabell Ta bort munstycket från verktyget genom att lossa låsmuttern och skruva bort den. 4. Sätt in verktyget POP NUT över dragdornet och in i noshylsan. 5. Tryck in för att frigöra dragdornets låsstifthållare från dragdornet. 6. Vrid dragdornet motsols för att skruva bort den medan du håller dragdornets frigöringsdon. 7. Samtidigt som du håller dragdornets frigöringsdon intryckt ska du skruva in nytt dragdorn tills den stoppar. 8. Släpp dragdornets frigöringsdon och rotera dragdornet motsols för att kontrollera att låsstifthållaren har kopplats till dragdornet. 9. Byt ut munstycket. POP NUT frigöringsdon för dragdorn TRYCK Dragdorn Bild 4: POP NUT frigöringsdon för dragdorn Installation av dragdorn (utan POP NUT frigöringsdon för dragdorn DPN ) 1. Koppla bort lufttillförseln. 2. Välj korrekt dragdorn enligt tabell Ta bort noshylsan från verktyget så att du ser dragdornet och dragdornhållarens hylsa. 4. Dra låsstifthållaren bakåt och skruva bort dragdornet genom att vrida den motsols. 5. Samtidigt som du håller låsstifthållaren ska du skruva in den nya dragdornet tills den stoppar. 6. Släpp låsstifthållaren. Obs! Om låsstifthållaren inte återgår till sin ursprungliga position ska du vrida dragdornet motsols så att låsstiftet ansluter till dragdornet och hållaren flyttar framåt. 7. Sätt tillbaka noshylsan. Noshylsa Dragdorn Dragdornhållarens Dragdorn hölje Låsstifthållare DRA Bild 5: Installation av dragdorn Installation av munstycke 1. Koppla bort lufttillförseln. 2. Välj korrekt munstycke enligt tabell Ta bort munstycket från verktyget genom att lossa låsmuttern och skruva bort den. 4. Ta bort låsmuttern från munstycket. 5. Sätt på låsmuttern på det munstycke du vill använda 6. Skruva in munstycket i noshylsan. 7. Lås fast den genom att dra åt låsmuttern mot noshylsan Shelton Technology Center, Shelton CT Tele: (203) Fax: (800) Sida 13

14 Användning av verktyg Innan du ställer in POP NUT -muttrar med verktyget ska du läsa Säkerhetsinstruktionerna och avsnitten om Montering av verktyg i bruksanvisningen för att säkerställa säker och pålitlig användning av verktyget. Justering av dragdorn och munstycke 1. Kontrollera att korrekt dragdorn och munstycke för den POP NUT du vill använda har monterats (Se tabellen Krav för dragdorn och munstycke i avsnittet Specifikationer) Munstycke/städ Låsmutter Bild 6: Munstycke och låsmutter 2. Lossa låsmuttern på verktyget och skruva in munstycket hela vägen in i noshylsan. 3. Sätt på den POP NUT -mutter som du vill använda på verktyget. Öppna POP NUT -muttrar a. Skruva på insatsen på dragdornet tills dragdornet sticker ut genom insatsen med cirka 1 hel gänga. b. Skruva av munstycket tills den rör insatsen fläns. c. Dra åt låsmuttern mot noshylsan. Slutna POP NUT -muttrar a. Skruva insatsen på dragdornet tills den stannar. b. Skruva av insatsen en hel vridning (en gänga). c. Skruva av munstycket tills den rör insatsens fläns. d. Dra åt låsmuttern mot noshylsan. Öppen mutter Sluten mutter En gänga En gänga Bild 7: Korrekt justering av dragdorn och munstycke Sida Shelton Technology Center, Shelton CT Tele. (203) Fax (800)

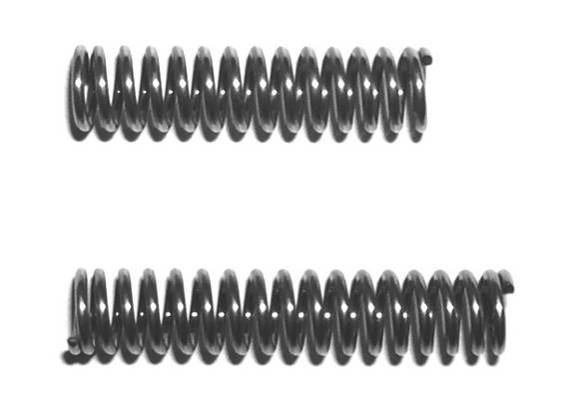

15 Alternativ för ventilfjäderns inställningskraft Två typer av ventilfjäder används tillsammans med verktyget PNT800L-PC beroende på vilken POP-nut som används. Läs igenom tabellen nedan och välj korrekt ventilfjäder för den POP-nut som används. Tabell 6: Ventilfjäderns monteringskraft för POP-nut med tjocka väggar och väggar av standardstorlek Tjock vägg (Std och ST) Storlek Material på gängor Aluminium Stål RLT Rostfritt M DPN DPN M DPN DPN DPN M6 1/4-20 DPN DPN DPN DPN M8 5/16-18 DPN DPN DPN * DPN * M10 3/8-16 DPN DPN *Måste ställa in verktyg på 0,55 Mpa minimum. Tabell 7: Ventilfjädrarnas monteringskraft för POP-nut med tunna väggar (TK. TL, TH) Tunn vägg (TK, TL, TH) Storlek på gängor M M M6 1/4-20 M8 5/16-18 M10 3/ mm [0.79 in] Stål DPN DPN DPN / DPN DPN DPN DPN : 25 mm [0.98 in] DPN : Bild 8: Ventilfjädrar - 50 Shelton Technology Center, Shelton CT Tele: (203) Fax: (800) Sida 15

16 Användning av verktyg Ladda POP NUT på verktyget. 1. Anslut lufttillförseln till verktyget. 2. Skruva på insatsen ¼ vridning på dragdornet. 3. Tryck insatsen mot dragdornet enligt bilden, så snurrar dragdornet och skruvar automatiskt på insatsen. 4. Fortsätt att trycka insatsen på dragdornet tills dragdornet slutar snurra. Om insatsen inte så förkortas inställningsslaget med avståndet mellan insatsens huvud och munstycket. Okej Mellanrum Inte okej Bild 9: Ladda POP NUT på verktyget Installera POP NUT i arbetsstycket 1. Medan POP NUT sitter på dragdornet ska du föra in verktyget i hålet på arbetsstycket i rät vinkel. 2. Tryck på avtryckaren och håll den för att installera insatsen. 3. Håll avtryckaren nedtryckt tills dragdornet backar och skruvar ur dragdornet från insatsen helt och hållet. 4. Dra ut verktyget ur arbetsstycket försiktigt medan dragdornet backar för att ta loss det från insatsen. 5. När verktyget är helt lossat från insatsen ska du släppa avtryckaren.* Avtryckare DRA FÖRSIKTIGT DRA HÅLL SLÄPP Arbetsstycke Bild 10: Installera POP NUT Obs! Fäst insatsens fläns platt mot arbetsstycket. Luta inte verktyget. Verktyget måste hållas i rät vinkel mot arbetsstycket. Sida Shelton Technology Center, Shelton CT Tele. (203) Fax (800)

17 Okej Inte okej Inte okej Mellanrum Bild 11: Korrekt insättning av POP NUT gängade insatser i en anordning *Frigöra verktyget från insatsen Om du släpper avtryckaren under installationsfasen ställs hydrauliken om och insatsen kanske inte sätts in ordentligt och verktyget skruvas inte ur insatsen. Tryck inte på avtryckaren igen, utan följ stegen nedan för att frigöra verktyget från insatsen. Frigör verktyget från insatsen och anordningen så här: 1. Tryck och håll kontrollknappen nedtryckt. 2. Medan du håller kontrollknappen ska du trycka och hålla avtryckaren. Detta gör att dragdorn snurrar motsols och skruvar ut sig ur insatsen. 3. När den har skruvat ut sig helt ska du släppa avtryckaren. Frigör verktyget från insatsen och arbetsstycket om dragdorn har fastnat så här: 1. Koppla bort lufttillförseln. 2. Skruva in M4 x 20-huvudskruven som medföljde verktyget i hålet på sidan av noshylsan. Skruva in huvudskruven tills den passar tättslutande mot den inre dragdornhållaren, vilket låser dragdornets rotation mot verktyget. 3. Vrid verktygets stomme motsols för att frigöra det från insatsen. ROTERA Fästskruv Dragdornhållare 2. Avtryckare 1. Kontrollknapp Noshylsa Bild 12: Frigöra verktyget från insatsen - 50 Shelton Technology Center, Shelton CT Tele: (203) Fax: (800) Sida 17

18 Justering av inställningskraft Bekräfta att korrekt ventilfjäder är vald - läs avsnittet Alternativ för ventilfjäderns inställningskraft Justera verktygets inställningskraft enligt insatsens storlek och arbetsstyckets tjocklek enligt instruktionerna nedan. Testa 5 stycken innan du sätter igång produktionsarbete för att kontrollera att POP NUT är korrekt inställd. Det är väsentligt att korrekt inställningskraft är inställd: o Låg inställningskraft resulterar i otillräckligt slag och att insatsen pressas ihop vilket i sin tur leder till ett fel. o Hög inställningskraft resulterar i för hårt slag och kan leda till att gängorna i insatsen skalas av och att dragdornn skadas. Justering av inställningskraft Här följer instruktioner för hur du justerar inställningskraften: 1. Lossa stoppskruven på styrventilen för inställningskraft. 2. Vrid på justeraren med en flat skruvmejsel efter behov. a. Justera monteringskraften i steg om ¼ vridningar för att förhindra att insatsens gängor skalas av eller skadas. 3. Dra åt stoppskruven på styrventilen för monteringskraft. ÖNSKAD EFFEKT Öka monteringskraften (ökar slag) Minska monteringskraften (minskar slag) ÅTGÄRD Vrid justeraren medsols Vrid justeraren motsols Stoppskruv Justerare Styrventil för monteringskraft Bild 13: Justering av inställningskraft medsols motsols Obs! Slaget kan öka eller minska beroende på ändringar i lufttrycket [~0,1 mm per 0,1 MPa] Arbetsstycken med flera olika tjocklekar o När du använder POP NUT -verktyget för att monter samma typ av POP-nut i arbetsstycken med flera olika tjocklekar ska du justera monteringskraften för att tillgodose det tunnaste arbetsstycket. VARNING! Justera styrventilen med 1/4 varv. Om justeraren vrids medsols för mycket för att öka monteringskraften kan det leda till att dragdornet skadas och/eller att POP NUT -mutterns gängor skalas bort. Sida Shelton Technology Center, Shelton CT Tele. (203) Fax (800)

19 Underhåll Tabell 8: Underhållsschema Artikel Frekvens Information Luftsmörjning 1-2 droppar/inställning Se avsnittet Montering av verktyg Smörjer interna tätningar och luftmotor Rengör och smörj dragdorn 50 montering Byt ut om utsliten/skadad Förhindrar att insatser skadas eller trycks ihop. Inspektera munstycke 50 montering Byt ut om utsliten/skadad Förhindrar att insatser skadas eller trycks ihop. Smörj roterande delar montering Förhindrar att dragdornet förlorar sin rotationskraft. Inspektera styrmutter, stötstång för När dragdornet går Byt ut om böjd eller trasig T-ventil sönder Ladda om hydraulik När slag går förlorade Se avsnittet Ladda om hydraulik Rengöra och smörja dragdorn Rengör och smörj dragdornet efter var 50: nde montering o Med tiden kan skräp fastna vid dragdornet och minska smörjningen, vilket i sin tur gör det svårt att montera POP NUT -muttrar eller leder till för tidig utslitning eller till att dragdornet fastnar. o Smörj dragdornet med 1 droppe olja. Använd samma olja som används med smörjapparaten för luft eller en olja av typ ISO VG 32. Bild 14: Rengör och smörj dragdorn Smörja roterande delar. Smörj dragdornhållaren och dragdornhållarens hölje efter ungefär var tusende inställning montering. o Om den inte smörjs leder det till friktion på insidan och för tidig utslitning, vilket minskar dragdornets rotationshastighet och vridmoment Dragdornhållarens hölje Dragdornhållare Bild 15: Smörja dragdornhållaren - 50 Shelton Technology Center, Shelton CT Tele: (203) Fax: (800) Sida 19

20 Byte hydraul olja Om slaget blir för kort och verktyget inte kan utföra inställningar ordentligt kanske hydrauloljan måste laddas om. Obs! Om slaget fortfarande är otillräckligt efter att du har laddat om oljan kanske hydraultätningarna måste bytas ut. Kontakta din lokala återförsäljare för reparation av verktyg. Procedur för att ladda om 1. Koppla bort lufttillförseln. 2. Ta bort luftslangen från skruvförbindningen i kammaren. 3. Ta bort de fyra (4) kullriga maskinskruvarna som fäster kammaren till det undre handtaget. 4. Vänd verktyget upp och ner och ta långsamt bort kammaren från verktyget. 5. Ta bort luftkolvsenheten och slangen. Undre handtag Kullriga skruvar (X 4) Luftslang Kammare Kammare Luftkolvenhet Slang Undre handtag Handtag Bild 16: Ta bort kammaren och luftkolvsenheten 6. Kassera den gamla hydrauloljan i en korrekt container för spillolja. 7. Häll i ny hydraulolja genom handtagets hål tills oljan är på samma nivå som säkerhetsringen. Obs! Använd endast hydrauloljor som Emhart har godkänt - se tabell 3 Specificerad hydrauloljor. Olja Säkerhetsring Handtag Penta-tätning Bild 17: Fylla på hydraulolja 8. Sätt tillbaka luftkolvsenheten och tryck in den i handtaget långsamt 5 gånger och ta sedan bort den. 9. Kontrollera om oljenivån har sjunkit eller om det finns luftbubblor i oljan. 10. Om oljenivån har sjunkit eller om det finns luftbubblor ska du upprepa steg 7 till 9. Sida Shelton Technology Center, Shelton CT Tele. (203) Fax (800)

21 Luftkolvenhet Undre handtag Insättningshål för slang Slang Luftkolvenhet Insättningshål för slang Slang Bild 18: Ladda om och rensa bort luftbubblor 11. Efter att du har bytt ut hydrauloljan ska du rikta in luftkolvsenheten och hålet för att sätta in slangen i det undre handtaget med varandra och trycka in slangen på plats. 12. För in slangen i insättningshålen i luftkolvsenheten och det undre handtaget. 13. Sätt tillbaka kammaren och de fyra (4) kullriga maskinskruvarna och dra åt. 14. Ställ verktyget på sidan så att evakueringskruven är högst upp. 15. Använd en platt skruvmejsel och skruva ur evakueringskruven för att släppa ut eventuell överskottsolja och luft(bubblor). 16. När ingen mer hydraulolja rinner ut ska du dra åt evakueringskruven Bild 19: Rensa överskottsolja - 50 Shelton Technology Center, Shelton CT Tele: (203) Fax: (800) Sida 21

22 Felsökning Om du inte kan laga verktyget efter att du har läst bruksanvisningen och felsökningsavsnittet ska du kontakta din återförsäljare eller för reparation. Problem Orsak Åtgärd Avsnitt Fel dragdorn och munstycke Byt till korrekt delar för den Specifikationer, POP Nut-mutter du Tabell 5 använder. Det går inte att skruva på POP NUT på dragdornet Dragdornet roterar inte framåt eller bakåt. (Roterar långsamt) Dragdornet kan inte skruva ur sig ur insatsen Urskruvningsproceduren stoppades under automatisk backning Dragdorngängorna är skadade. Metallspån har fastnat i dragdornets gängor. Lågt lufttryck. Otillräckligt smörjd. Otillräckligt smörjmedel i de roterande delarna. Efter installation är verktyget fortfarande inskruvat i insatsen och arbetsstycket Insatsens gängor har skadats p.g.a. hög inställningskraft Dragdornets gängor är skadade. Avtryckaren släpptes medan verktyget frigjordes (före urskruvningen var färdig) Byt ut dragdornet Montera verktyg, Installation av dragdorn och munstycke Rengör och smörj dragdornet Underhåll Justera lufttillförseln till rätt tryck Justera dropphastigheten för smörjmedel. Smörj roterande delar. Frigör verktyget från arbetsstycket med kontrollknappen Frigör verktyget från arbetsstycket Justera inställningskraften korrekt Byt ut dragdornet Frigör verktyget från arbetsstycket med kontrollknappen Montera verktyg Montera verktyg Underhåll Användning av verktyg Användning av verktyg Justering av monteringskraften Montera verktyg, Installation av dragdorn och munstycke Användning av verktyg Insatsen är inte helt inställd, slaget är ofullständigt Lågt lufttryck. Läs igenom proceduren för korrekt användning Justera lufttillförseln till rätt tryck Användning av verktyg Montera verktyg För lite hydraulolja Fyll på hydraulolja Underhåll Verktygets backningsfunktion roterar automatiskt För mycket hydraulolja eller så har luft kommit in i hydrauloljan Fyll på hydraulolja Underhåll Verktygets backningsfunktion roterar inte automatiskt Lågt lufttryck. För lite hydraulolja eller så har luft kommit in i hydrauloljan. Justera lufttillförseln till rätt tryck Fyll på hydraulolja Montera verktyg Underhåll Sida Shelton Technology Center, Shelton CT Tele. (203) Fax (800)

23 Problem Orsak Åtgärd Avsnitt Dragdornet har uttjänat sitt liv Byt ut dragdornet Montera verktyg, Installation av dragdorn och munstycke Dragdornet är skadad och/eller trasig För mycket inställningskraft Justera inställningskraften korrekt Justering av tryckkraft Verktyget går inte att justera för att göra en korrekt installation Verktyget har inte en rät vinkel till arbetsstycket under installation Byt ut de skadade delarna Läs igenom proceduren för korrekt användning Byt ut de skadade delarna Montera verktyg, Installation av dragdorn och munstycke Användning av verktyg Montera verktyg, Installation av dragdorn och munstycke För lite hydraulolja Fyll på hydraulolja Underhåll För mycket hydraulolja eller så har luft kommit in i hydrauloljan Fyll på hydraulolja Underhåll - 50 Shelton Technology Center, Shelton CT Tele: (203) Fax: (800) Sida 23

24 Säkerhetsinformation SMÖRJMEDEL FÖR TÄTNING (P/N: PSA075508P) LUBRIPLATE 130-AA Tillverkad av: Fiske Brothers Refining Co. Tele: (419) I nödfall: (800) ALVANIA EP Grease 1 Produktkod: Tillverkad av: Shell Oil Products Tele: (877) MSDS#: 57072E-5 Första hjälpen: HUD: Ta av eventuell förorenad klädsel och tvätta med tvål och varmt vatten. Om injicerad med högt tryck under huden oavsett mängd ska du kontakta en läkare OMEDELBART. Fördröjning kan leda till att du förlorar utsatt kroppsdel. INTAGANDE: Ring en läkare omedelbart. Försök inte att kräkas. ÖGON: Skölj med klart vatten i 15 minuter eller tills irritation avtar. Om irritationen fortsätter ska du rådfråga en läkare. Brand: FLAMPUNKT: COC- 400 F Kalla öppna behållare med vatten. Använd skum, torr kemisk koldioxid eller vattenspray. Miljön AVFALLSHANTERING: Se till att du rättar dig efter gällande lagar för avfallshantering. Kassera absorberat material vid en godkänd avfallshanteringsplats. SPILL: Skrapa upp fett och tvätta resten med lämpligt petroleumbaserat lösningsmedel eller lägg till absorbermedel. Hantering/Förvaring: Se till att behållare är stängda när de inte används. Hantera inte och förvara inte nära värme, gnistor, flammor eller starka oxideringsmedel. Lubriplate är ett registrerat varumärke som tillhör Fiske Brothers Refining Company. Läs MSDS för fullständig säkerhets- och hanteringsinformation. Dessa finns att skaffa från inköpsstället. HYDRAULOLJA (P/N: PRG ) MOBIL DTE 26 Tillverkad av: ExxonMobil Corporation Telefonnummer vid nödfall: (609) MSDS Fax on Demand: (613) MSDS # Shell TELLUS 68 Tillverkad av: SOPUS Products Hälsoinformation: (877) MSDS-hjälp: (877) MSDS # L-0 Distribueras av: Tele: (203) Första hjälpen: HUD: Ta bort förorenad klädsel och skor och torka av från huden. Skölj huden med vatten och tvätta sedan med tvål och vatten. Om irritation uppstår ska du söka medicinsk hjälp. INTAGANDE: Försök inte att kräkas. I allmänhet krävs ingen behandling såvida inte stora mängder av produkten intas. Du ska däremot uppsöka medicinsk hjälp. ÖGON: Skölj med vatten. Om irritation uppstår ska du söka medicinsk hjälp. Brand: FLAMPUNKT: 390 F/198.9 C Material flyter och kan återtändas på vattenytan. Använd vattendimma, alkoholskum, torr kemisk eller koldioxid (CO2) för att släcka branden. Använd inte en direkt vattenstråle. Miljön SPILL: Sug upp rester med ett absorberingsmedel som t.ex. lera, sand eller annat lämpligt material. Placera i en behållare som inte läcker och täta för korrekt hantering. Hantering: Tvätta med tvål och vatten före du äter, dricker, röker, sminkar dig eller använder toaletten. Kassera skinnartiklar som t.ex. skor eller skärp som inte kan dekontamineras på ett korrekt sätt. Använd på ett område med god ventilation. Förvaring Förvara på en sval torr plats med tillfredsställande ventilering. Håll dig borta från öppna flammor och höga temperaturer. Sida Shelton Technology Center, Shelton CT Tele. (203) Fax (800)

25 EC deklaration om överensstämmelse We, Tucker Fasteners Limited Birmingham B42 1BP Storbritannien. Tillkännager att: PNT800L-PC Överensstämmer med följande standarder: EN 292 del 1 och del 2 ISO pren ISO 3744 EN ISO pren 792 del 1 EN EN ISO 4871 Följ bestämmelserna i maskindirektivet 98/37/EEC som ersätter direktiv 89/392/EEC och tilläggsdirektiven 91/368/EEC, 93/44/EEC och 93/68/EEC. Undertecknat: Eymard Chitty, Vice President, R&D Birmingham juni, Shelton Technology Center, Shelton CT Tele: (203) Fax: (800) Sida 25

26 Sida Shelton Technology Center, Shelton CT Tele. (203) Fax (800)

27 - 50 Shelton Technology Center, Shelton CT Tele: (203) Fax: (800) Sida 27
