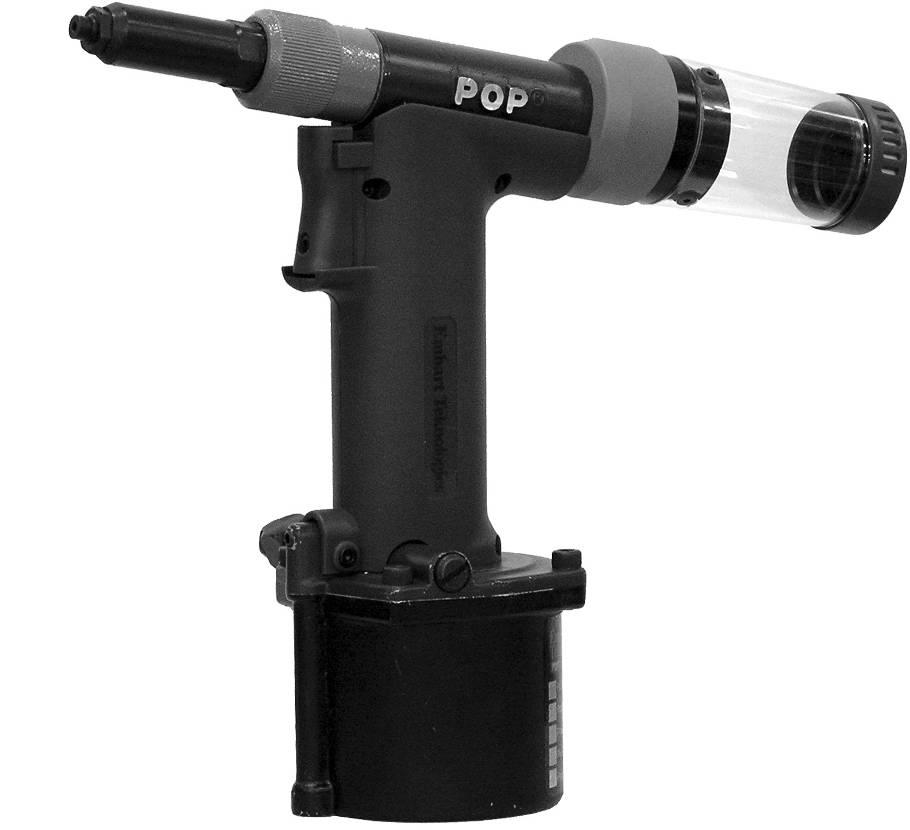

1 Nitverktyg ProSet 1600-serien Underhållsinstruktioner

2 dat Innehåll Inledning 3 Säkerhetsanvisningar 3 Specifikation 4 Artiklar som levereras med verktyget 4 Verktygets driftförutsättningar 4 Verktygsmått för ProSet Vanliga munstycken 6 Verktygets grundläggande funktion 6 Service på framdelen 7 MCS-splintuppsamlingssystem (Mandrel Collection System) 8 ProSet 1600 MCS Rengöring av splintuppsamlarens ljuddämpare 8 Verktygets vridmoment 9 Diagram över ProSet 1600/1600MSC 10 Komponentlista 12 Påfyllning av hydraulolja 15 Underhåll 16 Säkerhetsdata 17 Felsökning 18 EU-konformitetsdeklaration 19 Sida 2

3 Verktyg i POP ProSet TM 1600-serien är lätta lufthydrauliska nitsättningsverktyg. Vi rekommenderar att de används med POP -originalnitar enligt följande tabell: Nittyp Inledning Material Nitdiameter (Nitkropp Splint) 3/32 (*) [2,4 mm] 1/8 [3,0 3,2 mm] 5/32 [4,0 mm] Al Al Öppen och MultiGrip Al St St St / SS ( ) SS SS, Mo St / SS Al Al Trycktät Al St / Cu St ( ) St St / SS SS SS LSR-nitar Al Al HR -nitar St St Peel Rivet Al St Self Plugger St St Al: Aluminium, St: Stål, SS: Rostfritt stål, Cu: Koppar, Mo: Monel (*) Använd käftföraren FAN ( ) Ställ in lufttrycket på 90 psi (6,2 bar). ( ) Förutom MultiGrip. Säkerhetsanvisningar FÖR ATT ENHETEN SKA FUNGERA PÅ ETT KORREKT OCH SÄKERT SÄTT, LÄS DENNA HANDBOK INNAN DU INSTALLERAR ELLER ANVÄNDER VERKTYG i POP ProSet 1600-SERIEN 1. Använd INTE denna utrustning på annat sätt än det som rekommenderas av Emhart Teknologies. 2. Bär alltid skyddsglasögon när du använder utrustningen eller befinner dig nära ett verktyg som används. 3. Det här verktyget är INTE avsett för användning i explosiva atmosfärer. 4. Inspektera verktyget för att kontrollera om det är skadat innan lufttillförseln ansluts. Detta gäller alla luftanslutningar. 5. Verktyget måste repareras och/eller ses över av utbildad personal enligt föreskrivna intervall. 6. Koppla från lufttillförseln när någon del av verktyget justeras, ses över eller monteras av. 7. Håll fingrarna borta från utlösaren när lufttillförseln ansluts eller om lufttillförseln inte fungerar. 8. Håll fingrarna borta från verktygets framända när lufttillförseln ansluts eller nitarna sätts. 9. Rikta INTE verktyget mot någon. 10. Använd INTE verktyget om munstyckshuset har tagits av. 11. Använd INTE verktyget utan deflektor eller splintuppsamlare. 12. Modifiera INTE verktyget. Modifieringar ogiltigförklarar alla tillämpliga garantier och kan orsaka skada på verktyget eller fysisk skada på användaren. 13. Titta INTE in i verktyget framifrån eller bakifrån när verktyget används eller när lufttillförseln är ansluten. 14. Drifttrycket får inte överstiga 100 psi (6,9 bar). 15. Rikta INTE verktygets munstycke mot någon. 16. Tvätta händerna vid kontakt med hydraulvätska eller smörjmedel. 17. Håll hår, fingrar och lösa kläder borta från verktygets rörliga delar. Sida 3

4 Specifikation ProSet 1600 ProSet 1600 MCS Vikt 2,14 lbs. (0,97 kg) 2,29 lbs. (1,04 kg) Längd 10,83 (275 mm) 10,71 (272 mm) Höjd 8,94 (227 mm) 8,94 (227 mm) Slaglängd 0,71 (18 mm) 0,71 (18 mm) Dragkraft PSI (4850 6,2 bar) PSI (4850 6,2 bar) Luftförbrukning 0,043 kubiktum per nit (1,22 liter per nit) 2,47 scfm (MAX) (70 l/min (MAX)) Artiklar som levereras med verktyget Antal Artikel MCS Delnummer 1 Nitverktyget ProSet 1 Instruktionsbok 1 Underhållsinstruktioner 1 Munstycke för öppna nitar stlk 3 PRN314 1 Munstycke för öppna nitar stlk 4 Monterat Monterat PRN414 1 Munstycke för öppna nitar stlk 5 PRN514 1 Käftförare (enhet) för 3/32 nitar FAN Luftledningsenhet FAN mm hylsnyckel DPN Garantikort (endast USA) Verktygets driftförutsättningar Luftflöde* Rekommenderat drifttryck Max. drifttryck Hydraulolja** Smörjmedel för käft** Smörjmedel för tätningar** Min. 6 scfm (150 l/min) PSI (5,0-6,2 bar) torr, filtrerad 100 PSI (6,9 bar) torr, filtrerad POP delnr PRG [1 qt. (945 ml)] POP delnr PRG [6 oz. (177 ml)] Delnr PSA075508P [1 ¾ oz. (54 g)] * Obs: För bästa resultat och lång livslängd, använd torr, filtrerad luft. ** Obs: Se smörjmedlets säkerhetsdata. Sida 4

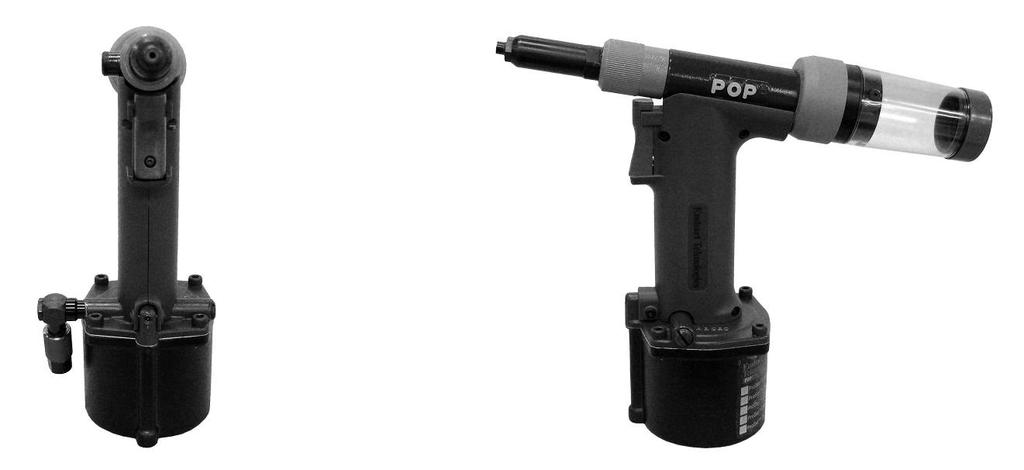

5 Verktygsmått för ProSet (17,3 mm) 10,83 (275 mm) 3,23 (82 mm) 1,82 (46,3 mm) 1,83 (46,5 mm) 8,94 (227 mm) 2,99 (76 mm) ProSet ,27 (83 mm) 10,71 (272 mm) 3,23 (82 mm).682 (17,3 mm) 1,82 (46,3 mm) 1,83 (46,5 mm) 8,94 (227 mm) 2,99 (76 mm) ProSet 1600 MCS 3,27 (83 mm) Sida 5

6 Vanliga munstycken Trycksatt HR-nitar Nitdiameter Öppen Stålsplint Alusplint Alukropp Stålkropp Käftförare 2,0 mm PRN FAN (PRG KÄFTAR) 3/32 (2,0 mm) PRN314 * FAN /8 (3,2 mm) eller 7/64 (2,8 PRN414 * PRN424 PRN434 PRN414 * PRN4K mm) DPN /32 (4,0 mm) PRN514 * PRN524 PRN534 PRN514 * - * levereras med verktyget Använd FAN i stället för DPN (monterad) för nitar som har en diameter på 3/32 eller mindre. Verktygets grundläggande funktion Gör följande kontroller innan verktyget används: Inspektera verktyget för att kontrollera om det är skadat eller läcker olja använd inte verktyget om det är skadat eller läcker olja. Kontrollera att rätt munstycke har monterats och dra åt till vridmomentet in lbs [6,8 7,3 Nm]. Kontrollera att munstyckshusets mutter (8) är ordentligt åtdragen dra åt endast för hand. Anslut verktyget till luftflödet se driftförutsättningarna på sidan 4. Montera splintuppsamlaren (96) (endast på MCS-verktyg). Öppna ventilen för luftflödet med den röda på/av-glidhylsan (93) på verktygets sida (se nedan). För in niten i munstycket. Positionera niten i arbetsstycket. Tryck ned utlösaren för att sätta niten. Släpp utlösaren. Om verktyget är försett med MCS-splintuppsamlingssystem dras splinten in i splintuppsamlaren.! Obs: Med på/av-ventilen på ProSet 1600 kan luftflödet slås PÅ och stängas AV så att man sparar luft när verktyget inte används. Luftflödet PÅ (ON): Öppna på/av-ventilen genom att skjuta på/av-glidhylsan i den angivna riktningen (upp). PÅ/AV-hylsa Luftflödet AV (OFF): Stäng på/av-ventilen genom att skjuta på/av-glidhylsan i den angivna riktningen (ned). Sida 6

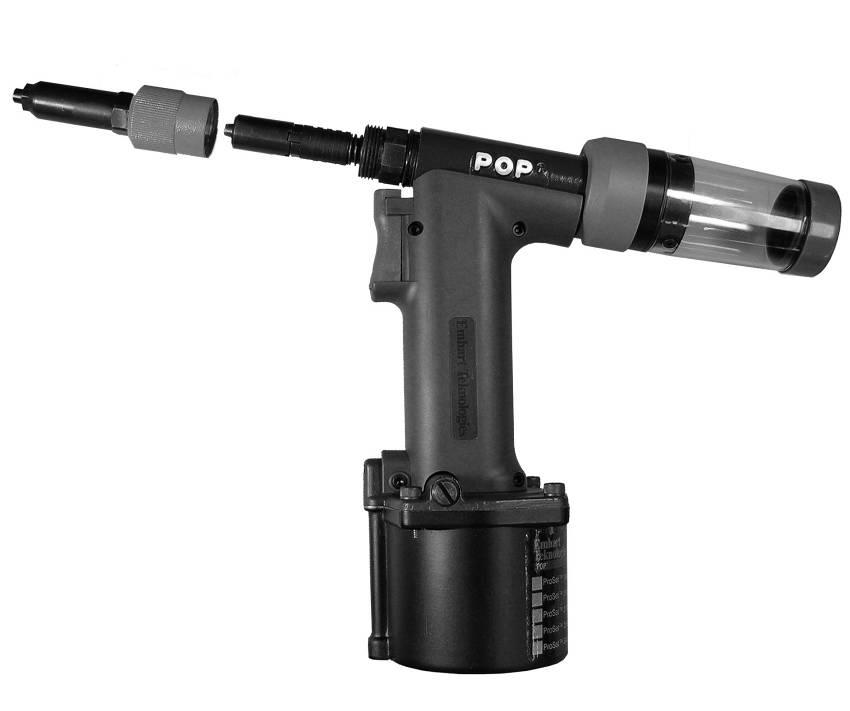

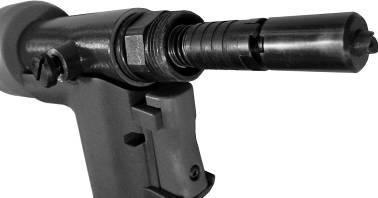

7 Service på framdelen Munstyckshusets Munstyckshus Käftrör Draghuvud Lås på käftröret Adapter för Skiftnyckel Käftrörets låsrörelse O-ring Draghuvudets låständer Käftrörets tänder För att verktyget ska ha optimala prestanda bör framdelen ses över regelbundet enligt schemat för förebyggande underhåll.! Obs: KOPPLA FRÅN LUFTFLÖDET innan framdelen servas för att undvika PERSONSKADA! 1. TA AV MUNSTYCKSHUSET: Skruva loss munstyckshusets mutter och ta av huset från verktyget. 2. TA AV KÄFTRÖRET FÖR ATT KUNNA NÅ KÄFTARNA OCH DE INRE DELARNA: Dra tillbaka käftrörets lås så att käftrörets låständer greppas ur. Skruva loss och ta av käftröret. Ta av käftarna, käftföraren och käftförarfjädern för service. 3. RENGÖR DELARNA: Rengör käftarna, käftröret, käftföraren, fjädern och gängorna kring draghuvudet. Applicera tätningssmörjmedel på käftarnas yttre yta och käftrörets inre yta. 4. MONTERA IHOP DE INRE DELARNA OCH KÄFTRÖRET: Placera käftarna i käftröret och skjut käftförarfjädern och käftföraren in i draghuvudet. Applicera en liten mängd tätningssmörjmedel på draghuvudets gängor och på käftrörets låständer. Skruva käftröret på draghuvudet tills tänderna på käftrörslåset hindrar käftröret från att rotera. Applicera smörjmedel på käftarna genom att sänka ned det hopmonterade käftröret i ca 25 mm smörjmedel. Torka av extra smörjmedel från käftrörets utsida. 5. MONTERA TILLBAKA MUNSTYCKSHUSET: Montera tillbaka munstyckshuset och dra åt munstyckshusets mutter (endast för hand) så att den ligger tätt mot O-ringen. Om muttern inte dras åt ordentligt mot O-ringen kan detta orsaka sugförlust. Sida 7

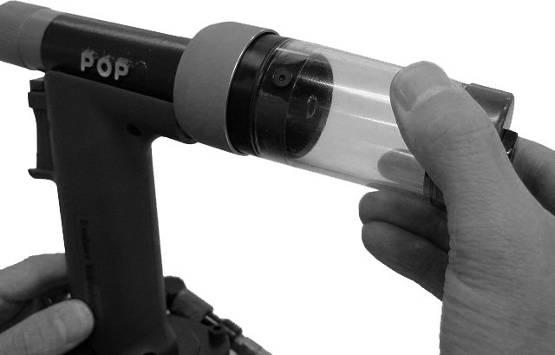

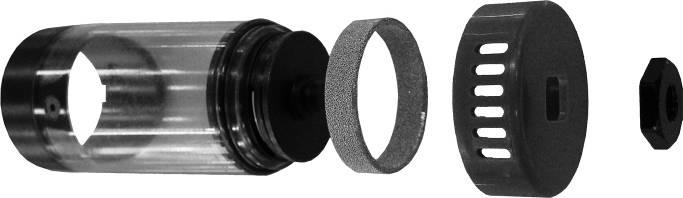

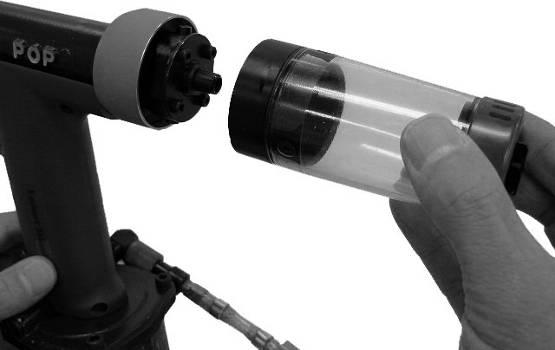

8 MCS-splintuppsamlingssystemet (Mandrel Collection När splintuppsamlaren tas av verktyget stängs suget på MCS-splintuppsamlingssystemet av säkerhetsskäl automatiskt AV (OFF). När splintuppsamlaren monteras tillbaka slås suget PÅ (ON). s System) ProSet MCS MCS-suget PÅ MCS-suget AV Rengöring av splintuppsamlarens ljuddämpare För att verktyget ska ha optimala prestanda bör uppsamlarens ljuddämpare rengöras regelbundet enligt schemat för förebyggande underhåll.! Obs: KOPPLA FRÅN LUFTFLÖDET när splintuppsamlaren servas för att undvika PERSONSKADA! 1. RENGÖR SPLINTUPPSAMLAREN: Ta av och töm splintuppsamlaren (96). Ta av splintuppsamlarens ändmutter (106) med en 17 mm skiftnyckel och ta av splintuppsamlarens ändlock (105). Ta av splintuppsamlarens ljuddämpare (103). Rengör och ta bort skräp från alla delar. Uppsamlarens Uppsamlarens ändlock Uppsamlarstomme Uppsamlarända (104) Uppsamlarens Sida 8

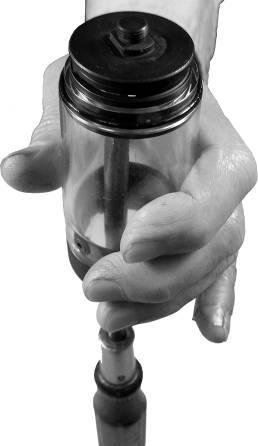

9 2. MONTERA IHOP SPLINTUPPSAMLAREN: Fäst uppsamlarändan (104) vid uppsamlarstommen (101). Håll uppsamlarändan på plats med en skruvmejsel eller ett liknande verktyg under monteringen (se bilden nedan). Sätt splintuppsamlarens ljuddämpare (103) på uppsamlarändan (104). Sätt splintuppsamlarens ändlock (105) på uppsamlarstommens ända (104). Skruva ändmuttern (106) på uppsamlarändan (104). Dra åt. Skruvmejsel Verktygets vridmoment Artikel Delnummer Beskrivning Vridmoment PRN414 PRN314 PRN514 Munstycke stlk 4 Munstycke stlk 3 Munstycke stlk in lbs (6,8 7,3 Nm) 51 DPN Hylsa, nedre in lbs ( Nm) 61 DPN Hylsans låsmutter ft lbs (56-64 Nm) 88 DPN Insexskruv ft lbs (46-54 Nm) Se verktygets sprängdiagram Sida 9

10 t t t t t Diagram över ProSet 1600/1600MCS Använd med nitar i stlk * ( ) * * * ( ) * ( ) * * ( ) 5 0 ( ) ( ) (*) på dessa detaljer behövs limmet Loctite 242. ( ) Dessa detaljer har ett specifikt åtdragningsmoment som anges i tabellen Verktygets vridmoment. Sida 10

11 * MCS Option Non MCS Option Sida 11

12 Komponentlista Art. Delnummer Artikelnummer Beskrivning MCS 1 PRN Munstycke stlk PRG402-8A Käftar 1 par (2) 1 par (2) 3 DPN Käftrör DPN Draghuvud DPN Käftrörets lås DPN Munstyckshus DPN O-ring DPN Mutter på munstyckshus DPN Käftförare DPN Fjäder på käftförare DPN Fjäder DPN Fjäderhållare DPN Hydraulkolv DPN Adapter på husdel DPN O-ring DPN Skaftets packningshylsa DPN Skrapa DPN O-ring DPN Backupring DPN Pentatätning DPN Backupring DPN O-ring DPN Handtag, övre DPN Returfjäder DPN O-ring DPN MCS-ventilskaft DPN MCS-lock DPN Ändlocksadapter DPN O-ring DPN Glidhylsa DPN Ändlock DPN Nippel DPN Nippelskruv DPN Utstötarhylsa DPN O-ring DPN Insexskruv DPN Ändlocksplatta FAN Utstötarenhet DPN Packning DPN Påfyllningsskruv DPN O-ring DPN O-ring DPN O-ring DPN Hylsa, övre DPN Övre platta DPN Hylsa, nedre DPN Pentatätning DPN Backupring FAN Handtag, nedre del FAN Luftkolvsenhet DPN O-ring 1 1 Sida 12

13 61 DPN Låsmutter på hylsa DPN Nedre platta DPN J-ventillock DPN O-ring DPN O-ring DPN J ventilskaft DPN EXT-ljuddämpare DPN O-ring DPN Ventilstopp DPN Skruvförband DPN Luftledning FAN S.V.-husenhet DPN O-ring DPN Stoppring DPN S-ventilskaft DPN Skruv med kullrigt huvud DPN Utlösare DPN Anslutningsrör DPN O-ring DPN Handtagsenhet DPN Insexskruv DPN Sexkantig mutter DPN Insexskruv DPN O-ring DPN Plugg DPN Insexskruv DPN Kammare DPN Mellanbricka för R-ledpunkt DPN R-ledpunkt DPN Adapter för R-ledpunkt DPN På/av-glidhylsa DPN O-ring DPN På/av-ledpunkt FAN Splintuppsamlarenhet DPN Splintuppsamlarens låskrage DPN O-ring DPN Skruv med platt huvud DPN Splintuppsamlarens lås DPN Uppsamlarstomme DPN O-ring DPN Splintuppsamlarens ljuddämpare DPN Uppsamlarända DPN Splintuppsamlarens ändlock DPN Splintuppsamlarens ändmutter DPN O-ring DPN Adapter för deflektor DPN O-ring PRG Deflektor FAN Käftförarenhet FAN Luftledningsenhet DPN Luftledning DPN Luftledningsförband DPN Slang med honkoppling PRG O-klämma (0911) PRN Munstycke stlk PRN Munstycke stlk NS DPN Hylsnyckel - M4 1 1 Sida 13

14 Tillvalsdelar och tillvalssatser fås också separat. Delnummer PRN214 PRG DP Beskrivning Munstycke för 2,0 mm nitar (mikronitar) Käftar för 2,0 mm nitar (mikronitar) 17 mm hylsnyckel för ändlockets adapter (DPN ) ProSet 1600 Framdelsförlängare FA Längd: 5 (127 mm) Innehåller: 5 DPN Käftrörslås 1 7 DPN O-ring 1 8 DPN Mutter på munstyckshus 1 11 DPN Fjäder 1 DPN Munstyckshus 1 DPN Draghuvudets förlängare 1 DPN Draghuvudets ledpunkt 1 FAN Käftförare (enhet) 1 FA ProSet 1600/1600MCS Tätningssats Innehåller: 7 DPN O-ring 1 15 DPN O-ring 1 18 DPN O-ring 2 22 DPN O-ring 1 25 DPN O-ring 2 37 DPN O-ring 2 46 DPN O-ring 1 60 DPN O-ring 1 68 DPN O-ring 2 94 DPN O-ring 2 17 DPN Skrapa 1 19 DPN Backupring 1 20 DPN Pentatätning 1 21 DPN Backupring 1 52 DPN Pentatätning 1 53 DPN Backupring 1 FA ProSet 1600 Adaptersats för MCS5000 (fjärr-mcs) Innehåller: MCS Adapterlock 1 MCS Dragavlastning 1 PRT Konisk bussning 1 PRT Konisk bussning 1 PRT Förband för nitar i stlk 5 1 PRT Förband för nitar i stlk 4 1 FAN ProSet 1600 MCS Eftermonteringssats Innehåller: 39 DPN Ändlocksplatta 1 96 FAN Splintuppsamlarenhet 1 Sida 14

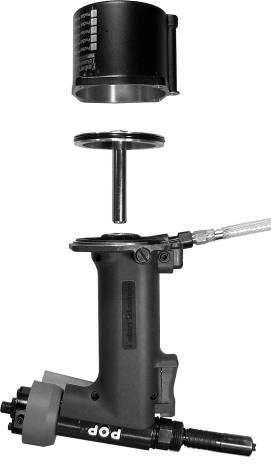

15 Påfyllning av hydraulolja! VIKTIGT: VERKTYGET MÅSTE KOPPLAS FRÅN LUFTTILLFÖRSELN. ANVÄND ENDAST GODKÄND HYDRAULOLJA ENLIGT SPECIFIKATIONEN I HANDBOKEN. Fig Koppla från lufttillförseln. 2. Ta av munstyckshuset (6) och splintuppsamlaren (96). 3. Ta av de fyra insexskruvarna (88) med 4 mm hylsnyckeln (tillbehör). (Fig. 1) Insexskruv (88) 4. Vänd verktyget upp-och-ner och ta ut kammaren (89). Dra sedan ut luftkolvsenheten (57). (Fig. 2) 5. Tappa av oljan från verktyget i en oljesamlare. 6. Torka bort smutsen från luftkolvsenheten (57) och den inre kammaren (89) med en ren trasa. Applicera ett tunt lager tätningssmörjmedel på den inre kammaren. 7. Lossa käftröret (3) ca 3 hela varv eller så att gapet är 0,12" (3 mm), och lossa påfyllningsskruven (45) ca 3-3½ hela varv eller så att gapet är 0,14"(3,6 mm) (Fig. 3). 8. Håll verktyget upp-och-ner och häll hydraulolja i den nedre hylsan (51) tills den når upp till backupringen (vit del) (53). (Fig. 4) Kammare (89) Luftkolvsenhet (57) Fig Tryck in luftkolvsenheten (57) halvvägs i den nedre hylsan (51) för att släppa ut smutsig hydraulolja och luftbubblor via den lossade påfyllningsskruven (45). Håll luftkolvsenheten i detta läge tills det inte längre kommer ut någon olja eller några luftbubblor. (Fig. 5) 10. Dra åt påfyllningsskruven (45) löst och dra ut luftkolvsenheten (57). 11. Häll mer hydraulolja i den nedre hylsan (51) tills den når upp till backupringen, och tryck in luftkolvsenheten (57) i den nedre hylsan (51). Tryck luftkolvsenheten inåt och sedan uppåt 5-6 gånger med en långsam, konstant rörelse. Dra sedan ut den och kontrollera att det inte stiger några Påfyllningsskruv bubblor till oljans yta. Käftledare (3) Om det fortfarande finns bubblor i oljan, upprepa proceduren tills det inte längre syns några bubblor (Fig. 6). Det kan vara nödvändigt att upprepa denna procedur 2-3 gånger för att lufta bubblorna ur oljan. Om det fortfarande finns bubblor i oljan efter tre försök, gå tillbaka till punkt 5, tappa av hydrauloljan och upprepa proceduren. Backupring (53) Fig. 4 Fig. 5 0,14"(3,6 mm) Fig. 3 Fig. 6 0,12"(3 mm) Nedre hylsa (51) Luftkolvsenhet (57) Luftkolvsenhet (57) Nedre hylsa (51) Sida 15

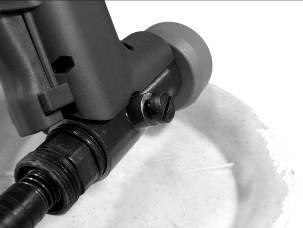

16 12. När det inte längre finns några bubblor i oljan, fyll på hydraulolja i den nedre hylsan (51) tills den når upp till backupringen (55). 13. Se till att käftröret (3) har lossats (se punkt 7). Tryck luftkolvsenheten (57) halvvägs in i den nedre hylsan (51). Håll luftkolvsenheten i detta läge och byt ut munstyckshuset. Dra åt för hand. 14. Torka bort eventuell olja från luftkolvsenheten (57), handtagets nedre del (54) och den nedre hylsan (51) med en ren trasa. Placera kammaren (89) på luftkolvsenheten (57) och vänd sedan verktyget upprätt. Dra åt alla fyra insexskruvar (88) till ett vridmoment på in lbs (7,5 8,5 Nm). 15. Ta av munstyckshuset (6) och dra åt käftröret (3) för hand tills det stannar. 16. Lossa påfyllningsskruven (45) ca 3-3½ hela varv eller så att gapet är 0,14" (3,6 mm) för att släppa ut extra hydraulolja och bubblor. När det inte längre rinner ut olja, dra åt påfyllningsskruven (Fig. 7). 17. Torka bort smuts och olja från verktyget. 18. Sätt tillbaka munstyckshuset (6) och splintuppsamlaren (96). Fig. 7 Påfyllningsskruv (45) Obs: Låt inte metallspån eller smuts komma in i hydrauloljan eller den inre kammaren under montering och demontering. Underhåll Förebyggande underhåll Artikel Åtgärd Frekvens Rengör och smörj verktygets framdel Inspektera käftarna Splintuppsamlare Se Service på framdelen Kontrollera om käftarna är trasiga eller om käfttänderna är skadade eller slitna. Töm splintuppsamlaren Rengör splintuppsamlarens ljuddämpare Obs: Använd endast smörjmedel som specificeras av Emhart. 1 gång per dag eller efter nitsättningar. Vid Service på framdelen eller när käftarna inte greppar splinten. När antalet använda splintar i uppsamlaren hindrar mer splintar från att komma in i uppsamlaren. (Antalet splintar som ryms i uppsamlaren beror på vilken nit man använder ca st 5/32 (4,0 mm) nitar). En gång i veckan eller när MCSsystemet inte längre suger in de använda splintarna i uppsamlaren. Sida 16

17 TÄTNINGSSMÖRJMEDEL (Delnr: PSA075508P) LUBRIPLATE 130-AA Tillverkat av: Fiske Brothers Refining Co. Tel: Nödtelefonnummer: ALVANIA EP Grease 1 Produktkod: Tillverkat av: Shell Oil Products Tel: MSDS-nr: 57072E-5 Första hjälpen: HUDKONTAKT: Avlägsna kontaminerade kläder och tvätta med tvål och varmt vatten. Om produkten sprutas in under huden med högt tryck, kontakta OMEDELBART läkare, oberoende av utseende eller storlek. Dröjsmål kan orsaka förlust av den drabbade kroppsdelen. FÖRTÄRING: Kontakta omedelbart läkare. Framkalla inte kräkning. ÖGONKONTAKT: Spola med rent vatten i 15 minuter eller tills irritationen avtar. Om irritationen kvarstår, kontakta läkare. Brandbekämpning: FLAMPUNKT: COC- 400 F/204 C Kyl ned behållare som utsätts för eld med vatten. Använd skum, torrt kemikaliepulver, koldioxid eller vattendimma. Miljöskyddsåtgärder: AVFALLSHANTERING: Se till att du följer tillämpliga föreskrifter om avfallshantering. Lämna absorberat material till en godkänd avfallsanläggning eller tipp. SPILL: Skrapa upp fett, tvätta bort resten med lämpligt petroleumbaserat lösningsmedel eller tillsätt absorbermedel. Hantering/förvaring: Tillslut behållare som inte används. Hantera eller förvara inte i närheten av värme, gnistor, öppen eld eller starka oxidanter. Säkerhetsdata SMÖRJMEDEL FÖR KÄFTAR (Delnr: PRG ) SUNPAR 107 Tillverkat av: Sunoco, Inc. Nödtelefonnummer: Första hjälpen: HUDKONTAKT: Tvätta med tvål och vatten tills all lukt försvunnit. Vid rodnad eller svullnad uppsök läkare. Tvätta kläderna innan de används igen. FÖRTÄRING: Framkalla inte kräkning! Inta ingen vätska! Uppsök akutläkare. Små mängder som oavsiktligt kommer in i munnen ska sköljas bort tills smaken har försvunnit. ÖGONKONTAKT: Spola med vatten. Brandbekämpning: FLAMPUNKT: Över 200 F/93 C Kan förbrännas. Använd vattendimma, vanligt skum, torrt kemikaliepulver eller koldioxid. Miljöskyddsåtgärder: AVFALLSHANTERING: Häll inte i avlopp eller kloak. Kontakta ett godkänt avfallshanteringsföretag. SPILL: Samla upp spill. Sug upp med neutralt material. Skyffla, sopa eller dammsug upp spill. Hantering/förvaring: Förvaring enligt NFPA klass IIIB. Undvik inandning av dimma eller ånga under en längre period. Undvik långvarig eller upprepad hudkontakt. Undvik ögonkontakt. Tvätta dig ordentligt efter hantering. Lubriplate är ett registrerat varumärke som innehas av Fiske Brothers Refining Company. Databladen för materialsäkerhet ger fullständiga uppgifter om säkerhet och hantering. Dessa får av återförsäljaren. HYDRAULOLJA (Delnr: PRG ) MOBIL DTE 26 Tillverkad av: Exxon Mobil Corporation Nödtelefonnummer: MSDS-fax på begäran: MSDS-nr Shell TELLUS 68 Tillverkad av: SOPUS Products Hälsoinformation: MSDS-hjälp: MSDS-nr L-0 Distribution: Emhart Teknologies Tel: Första hjälpen: HUDKONTAKT: Avlägsna kontaminerade kläder och skor och torka av kvarbliven olja från huden. Skölj huden med vatten, tvätta sedan med tvål och vatten. Om irritation uppstår, kontakta läkare. FÖRTÄRING: Framkalla inte kräkning. Vanligen behövs ingen behandling, om inte produkten förtärs i större mängder. Kontakta läkare. ÖGONKONTAKT: Spola med vatten. Om irritation uppstår, kontakta läkare. Brandbekämpning: FLAMPUNKT: 390 F/198,9 C Materialet flyter och kan återantändas på vattenytan. Släck öppen eld med vattendimma, alkoholskum, torrt kemikaliepulver eller koldioxid (CO2). Rikta inte vattenstrålar direkt på elden. Miljöskyddsåtgärder: SPILL: Sug upp spill med ett absorbermedel, exempelvis lera, sand eller ett annat lämpligt material. Placera i en vattentät behållare och tillslut ordentligt. Bortskaffa på tillbörligt sätt. Hantering: Tvätta dig med tvål och vatten innan du äter, dricker, röker, sätter på makeup eller går på toaletten. Kassera läderartiklar på tillbörligt sätt, exempelvis skor eller bälten som inte kan dekontamineras. Använd i välventilerat område. Förvaring: Förvara på sval och torr plats med tillräcklig ventilation. Håll borta från öppen eld och höga temperaturer. Sida 17

18 Felsökning Symptom Trolig orsak Åtgärd VERKTYGET FUNGERAR INTE VERKTYGET HAR INGEN ÅTERGÅNG VERKTYGET HAR DÅLIG SLAGKRAFT Verktyget är inte anslutet till lufttillförseln. På/av-ventilen är i AV-läget (OFF). Lufttrycket för lågt. Lufttrycket för högt. För litet hydraulvätska i verktyget. Skräp i munstyckshuset kan orsaka blockering. För litet hydraulvätska i verktyget. Anslut till rekommenderad lufttillförsel. Skjut på/av-ventilen till PÅ-läget (ON). Justera lufttrycket på luftflödet. Justera lufttrycket på luftflödet. Be utbildad servicepersonal se över verktyget. Utför Service på framdelen och kontrollera att det inte finns skräp i verktyget eller att det inte är skadat. Be utbildad servicepersonal se över verktyget. KÄFTARNA GREPPAR INTE SPLINTARNA KÄFTARNA ÖPPNAS INTE Käftarna är smutsiga eller måste smörjas. Käftarna är slitna. Smuts i munstyckshuset, käftarna eller käftröret. Munstyckshuset sitter löst. För mycket hydraulolja i verktyget. Rengör och smörj käftarna. Byt ut käftarna. Utför Service på framdelen och rengör insidan av munstyckshuset. Dra åt munstyckshuset. Be utbildad servicepersonal se över verktyget. SPLINTARNA FASTNAR I KÄFTARNA Käftarna är smutsiga eller måste smörjas. Utför Service på framdelen för att rengöra och smörja käftarna. NITEN FÖRS INTE IN I MUNSTYCKET NITSPLINTEN BRYTS INTE MCS-SYSTEMET FUNGERAR INTE Fel munstycke. Skärringen har fastnat i munstyckshålet. Niten har inte satts ordentligt. Belastningen som krävs för att splinten ska brytas är för hög. Lufttrycket är för lågt. Verktyget är inte anslutet till lufttillförseln. Splintuppsamlaren sitter löst eller saknas. Splintens bana är blockerad. Montera rätt munstycke. Ta av skärringen, kontrollera att rätt munstycke har monterats. Kontrollera applikationsparametrarna för nitningen. Upprepa slaget eller byt nit. Uppgradera verktyget. Justera lufttrycket på luftflödet till rekommenderad nivå. Anslut till rekommenderad lufttillförsel. Kontrollera splintuppsamlaren. Rengör splintens bana. LÅGT UNDERTRYCK Ljuddämparen är smutsig. Splintuppsamlaren är full av splintar. Lufttrycket är för lågt. Rengör eller byt ut ljuddämparen. Släng splintarna. Justera lufttrycket på luftflödet. Sida 18

19 EU-konformitetsdeklaration Vi, Emhart Teknologies Tucker Fasteners Limited Birmingham B42 1BP Storbritannien tillkännager att: ProSet 1600 ProSet 1600 MCS uppfyller villkoren i följande standarder: EN 292 del 1 och del 2 ISO pren ISO 3744 EN ISO pren 792 del 1 EN EN ISO 4871 i enlighet med bestämmelserna i maskindirektivet 98/37/EEG som ersätter direktivet 89/392/EEG och dess ändringar i direktiven 91/368/EEG, 93/44/EEG och 93/68/EEG. Undertecknat: Eymard Chitty, vice VD, FoU Birmingham, den 1 juli 2006 Sida 19
