1 Anvisningar GH833 direktsugsats B - Installation av torn/fäste. - Artikelnr Viktiga säkerhetsföreskrifter Läs alla meddelanden och föreskrifter i handboken. Spara föreskrifterna. Se användarhandboken till GH833. Följ Anvisningar för tryckavlastning, på sidan 4 innan du monterar satsen Graco Inc. P.O. Box 1441 Minneapolis, MN Copyright 2006, Graco Inc. is registered to I.S. EN ISO 9001

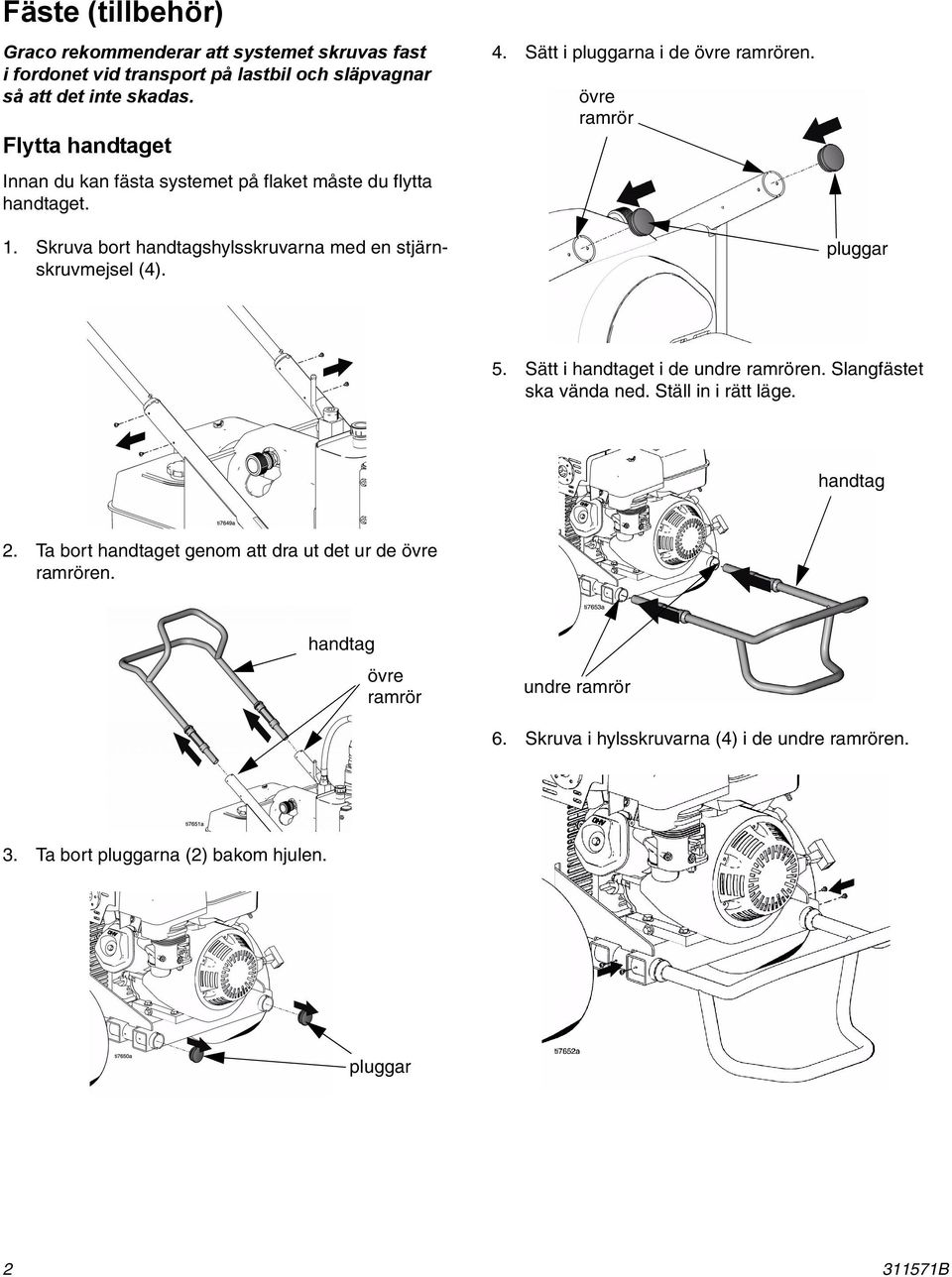

2 Fäste (tillbehör) Graco rekommenderar att systemet skruvas fast i fordonet vid transport på lastbil och släpvagnar så att det inte skadas. 4. Sätt i pluggarna i de övre ramrören. övre ramrör Flytta handtaget Innan du kan fästa systemet på flaket måste du flytta handtaget. 1. Skruva bort handtagshylsskruvarna med en stjärnskruvmejsel (4). pluggar 5. Sätt i handtaget i de undre ramrören. Slangfästet ska vända ned. Ställ in i rätt läge. handtag 2. Ta bort handtaget genom att dra ut det ur de övre ramrören. handtag övre ramrör undre ramrör 6. Skruva i hylsskruvarna (4) i de undre ramrören. 3. Ta bort pluggarna (2) bakom hjulen. pluggar B

3 Fästa systemet på flaket Fäst u-bultarna över chassit som visas på bilden nedan. 1. Flytta handtaget, steg 1-5, sidan Sätt u-bultarna övre ramen och genom hål i flaket. Sätt på en bricka på bulten. Dra åt muttern ordentligt med en nyckel. Systemet är tungt. Säkra det alltid vid transport på fordon så att personskador som kan orsakas av att systemet rör sig förhindras. Flytta handtaget U-bultar U-bultar B 3

4 Allmänt Anvisningar för tryckavlastning Avtryckarspärr Lås alltid avtryckarspärren när du avbryter sprutningen så att inte pistolen aktiveras oavsiktligt om du tappar den eller den får en stöt. 1. Lås avtryckarspärren. 2. Stäng pumpventilen (OFF). 3. Stäng av motorn. 4. Vrid ned trycket till lägsta inställning. 5. Tryck av pistolen för att avlasta trycket. 6. Vrid luftningskranen nedåt B

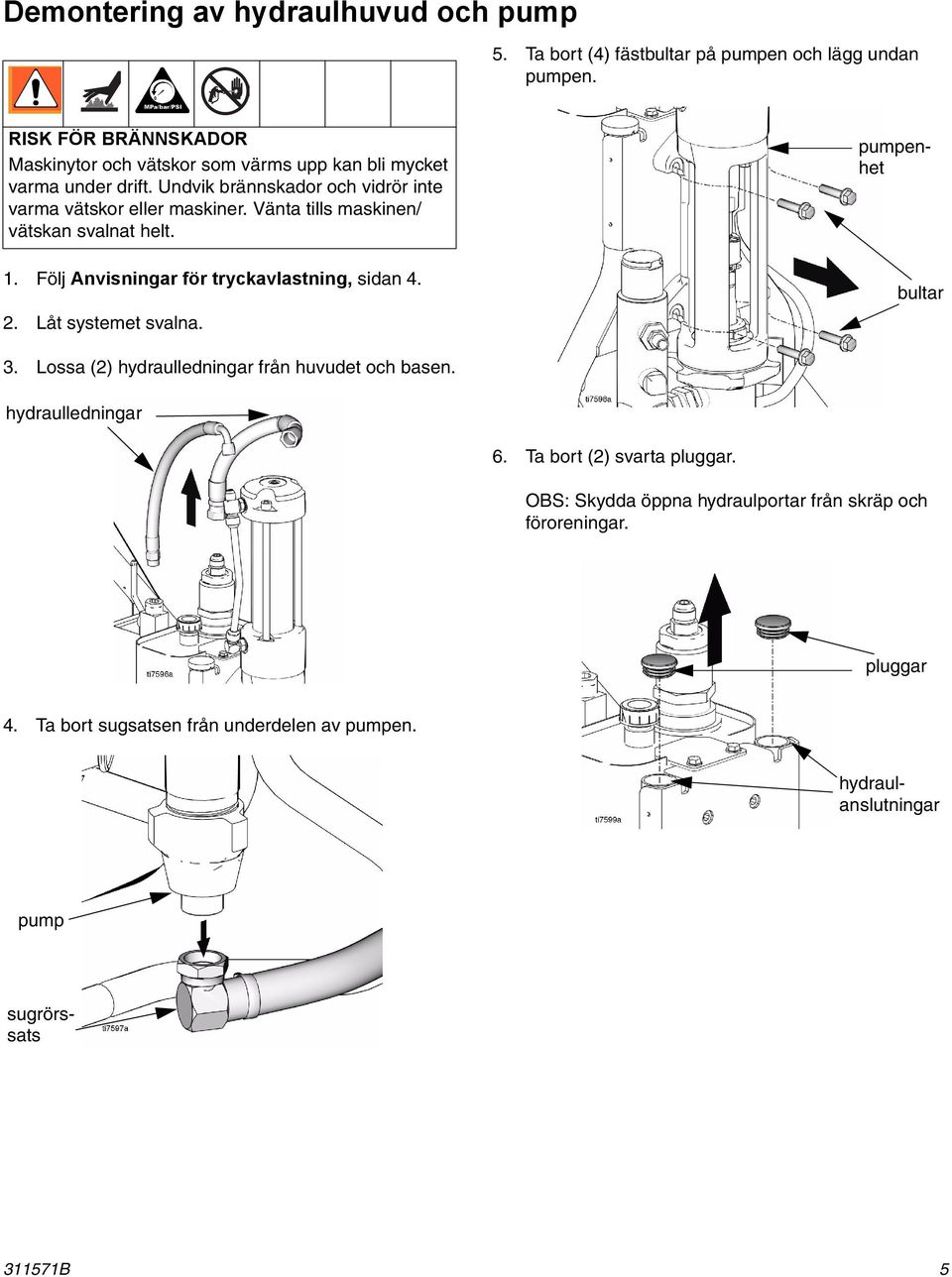

5 Demontering av hydraulhuvud och pump 5. Ta bort (4) fästbultar på pumpen och lägg undan pumpen. RISK FÖR BRÄNNSKADOR Maskinytor och vätskor som värms upp kan bli mycket varma under drift. Undvik brännskador och vidrör inte varma vätskor eller maskiner. Vänta tills maskinen/ vätskan svalnat helt. 1. Följ Anvisningar för tryckavlastning, sidan Låt systemet svalna. bultar 3. Lossa (2) hydraulledningar från huvudet och basen. hydraulledningar 6. Ta bort (2) svarta pluggar. OBS: Skydda öppna hydraulportar från skräp och föroreningar. hydraul- anslutningar pluggar 4. Ta bort sugsatsen från underdelen av pumpen. pump pumpenhet sugrörs- sats B 5

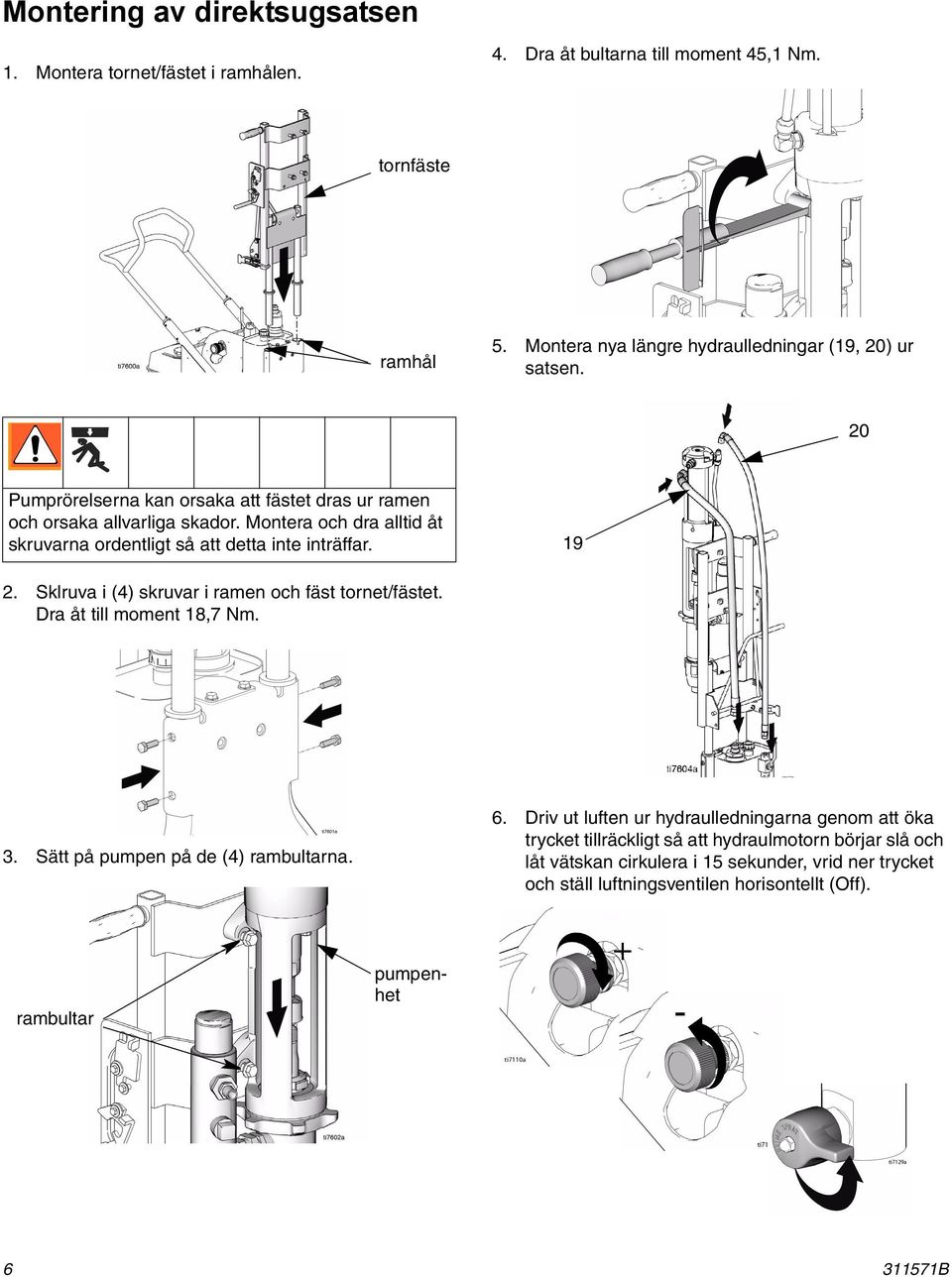

6 Montering av direktsugsatsen 1. Montera tornet/fästet i ramhålen. 4. Dra åt bultarna till moment 45,1 Nm. tornfäste ramhål 5. Montera nya längre hydraulledningar (19, 20) ur satsen. 20 Pumprörelserna kan orsaka att fästet dras ur ramen och orsaka allvarliga skador. Montera och dra alltid åt skruvarna ordentligt så att detta inte inträffar Sklruva i (4) skruvar i ramen och fäst tornet/fästet. Dra åt till moment 18,7 Nm. 3. Sätt på pumpen på de (4) rambultarna. 6. Driv ut luften ur hydraulledningarna genom att öka trycket tillräckligt så att hydraulmotorn börjar slå och låt vätskan cirkulera i 15 sekunder, vrid ner trycket och ställ luftningsventilen horisontellt (Off). rambultar pumpenhet B

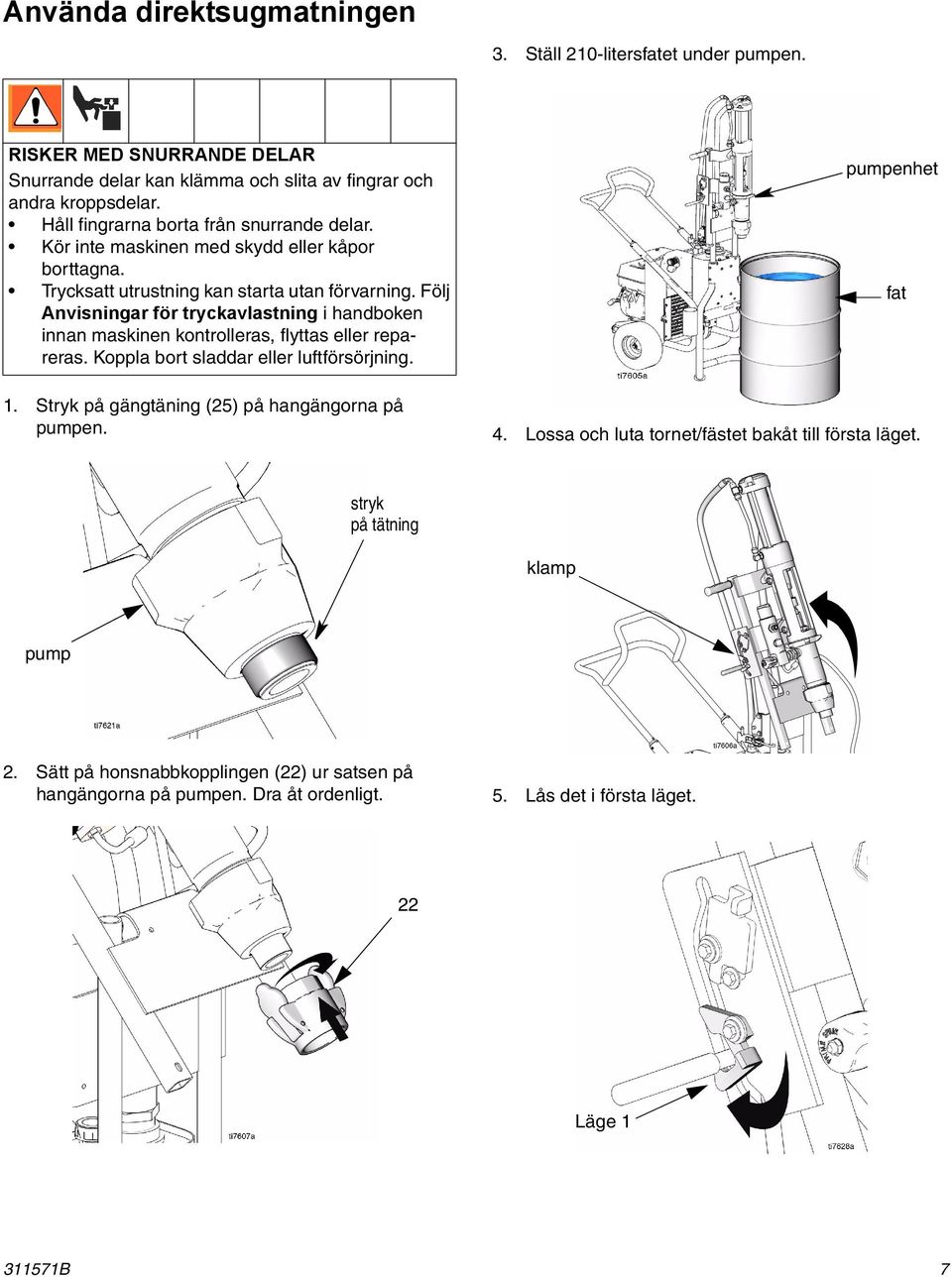

7 Använda direktsugmatningen 3. Ställ 210-litersfatet under pumpen. RISKER MED SNURRANDE DELAR Snurrande delar kan klämma och slita av fingrar och andra kroppsdelar. Håll fingrarna borta från snurrande delar. Kör inte maskinen med skydd eller kåpor borttagna. Trycksatt utrustning kan starta utan förvarning. Följ Anvisningar för tryckavlastning i handboken innan maskinen kontrolleras, flyttas eller repareras. Koppla bort sladdar eller luftförsörjning. 1. Stryk på gängtäning (25) på hangängorna på pumpen. pumpenhet fat 4. Lossa och luta tornet/fästet bakåt till första läget. stryk på tätning klamp pump 2. Sätt på honsnabbkopplingen (22) ur satsen på hangängorna på pumpen. Dra åt ordenligt. 5. Lås det i första läget. 22 Läge B 7

8 6. Montera silen (23) längst ner på intagsröret (24). 9. Lås tornet/fästet Montera intagsröret (24). Lås klämmorna (22) så att röret sitter ordentligt fast. 10. Klart för användning Sänk ner röret i 210-litersfatet. Byte av fat 1. Luta tornet/fästet bakåt till första läget och lås ordentligt. klamp B

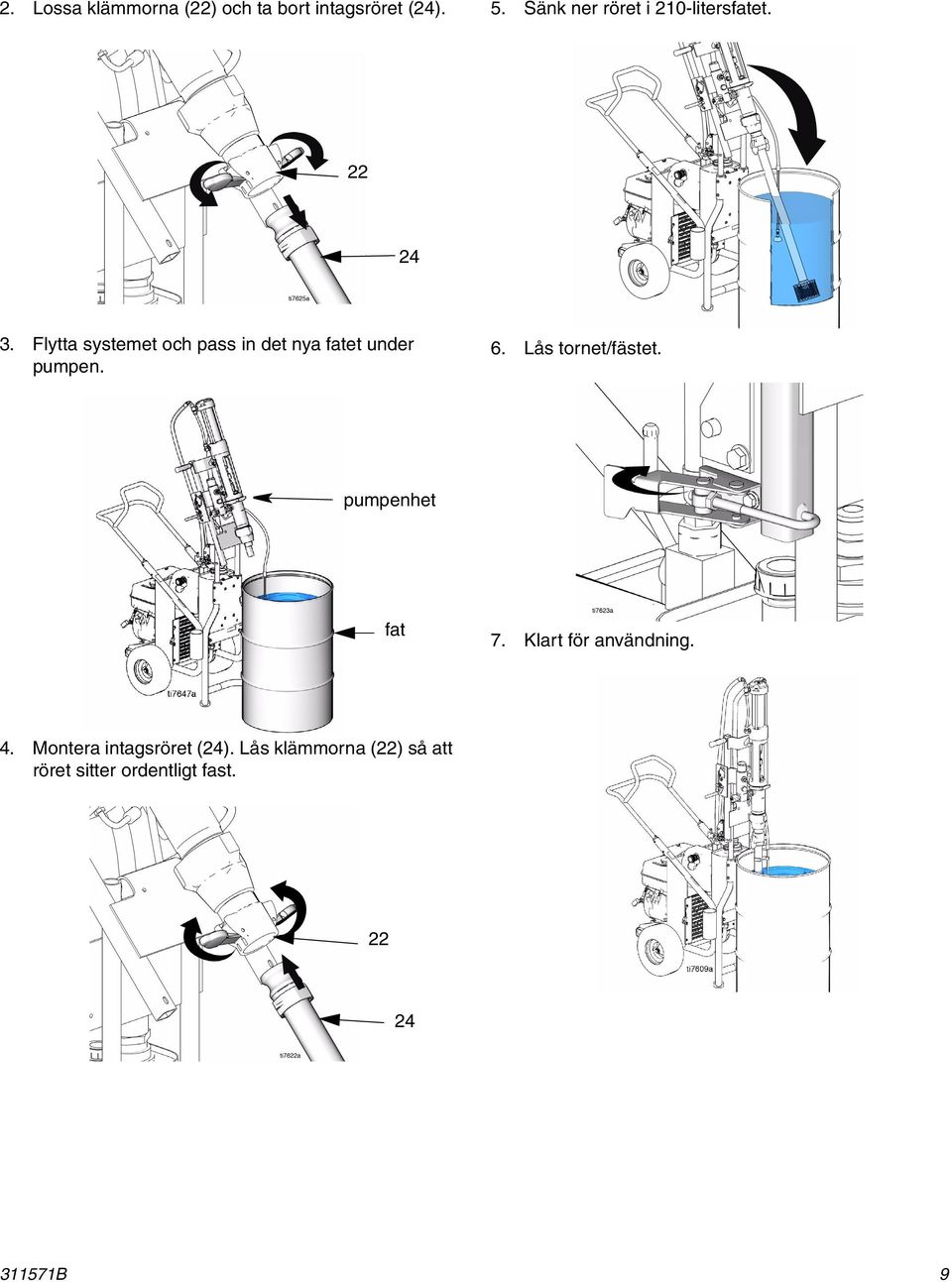

9 2. Lossa klämmorna (22) och ta bort intagsröret (24). 5. Sänk ner röret i 210-litersfatet Flytta systemet och pass in det nya fatet under pumpen. 6. Lås tornet/fästet. pumpenhet fat 7. Klart för användning. 4. Montera intagsröret (24). Lås klämmorna (22) så att röret sitter ordentligt fast B 9

10 Transportera systemet 3. Lås. FÖRSIKTIGHET Transportera inte systemet med huvudet vertikalt. Säkra systemet till fordonet vid transport eller följe anvisningarna för fast montering på fordon, sidan Lossa tornet/fästet. Läge 2 2. Luta tornet/fästet bakåt 90 till läge 2 för transport. Läge 2 Läge B

11 Reservdelar Reservdelar FN Part No. Description Qty SUPPORT, frame FRAME, 55 gallon lift SPACER SCREW NUT, lock, hex H478 PLATE, retainer SCREW, cap, flnghd BRACE, tilt, back SCREW, shoulder WASHER, flat H496 LATCH, liftkit, lower H495 LATCH, liftkit, upper SCREW, hex hd, flange GRIP, handle CAP, vinyl LATCH, adjustable 1 FN Part No. Description Qty SCREW, flanged, hex hd SCREW, cap, hex hd H265 HOSE, coupled H268 HOSE, coupled FITTING, hose adapter FITTING, hose adapter STRAINER H254 TUBE, inlet SEALANT H619 LABEL, warning H618 LABEL LABEL WASHER, wave 2 Etiketter, skyltar och kort med varningssymboler och säkerhetsföreskrifter kan beställas kostnadsfritt B 11
