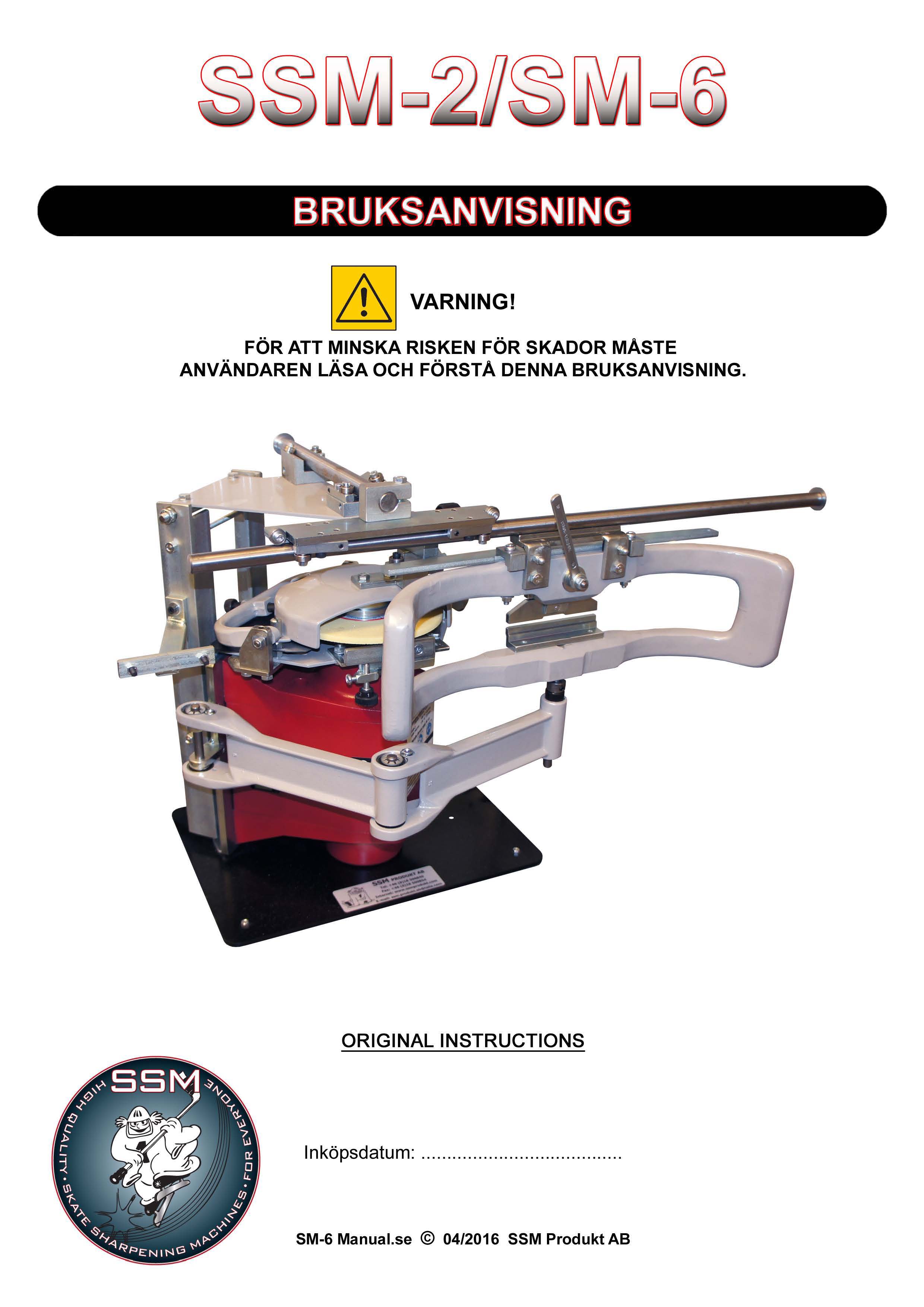

1 BRUKSANVISNING IAI VARNING! FÖR ATT MINSKA RISKEN FÖR SKADOR MASTE ANVÄNDAREN LÄSA OCH FÖRSTA DENNA BRUKSANVISNING. ORIGINAL INSTRUCTIONS Inköpsdatum:.... SM-6 Manual.se 04/2016 SSM Produkt AB

2 FUNKTIONELL BESKRIVNING 1. Centrummärke 2. Mall 3. Mallfästen 4. Riktskruvar 5. Centrummärke 6. Matningsskruv 7. Anläggningsrulle 8. Insexskruvar för Z-axel 9. Insexskruvar för X-axel Fastsättningsskruvar A. Vikbar övre del B. Modifierat skyddslock C. Modifierad H-8 hållare

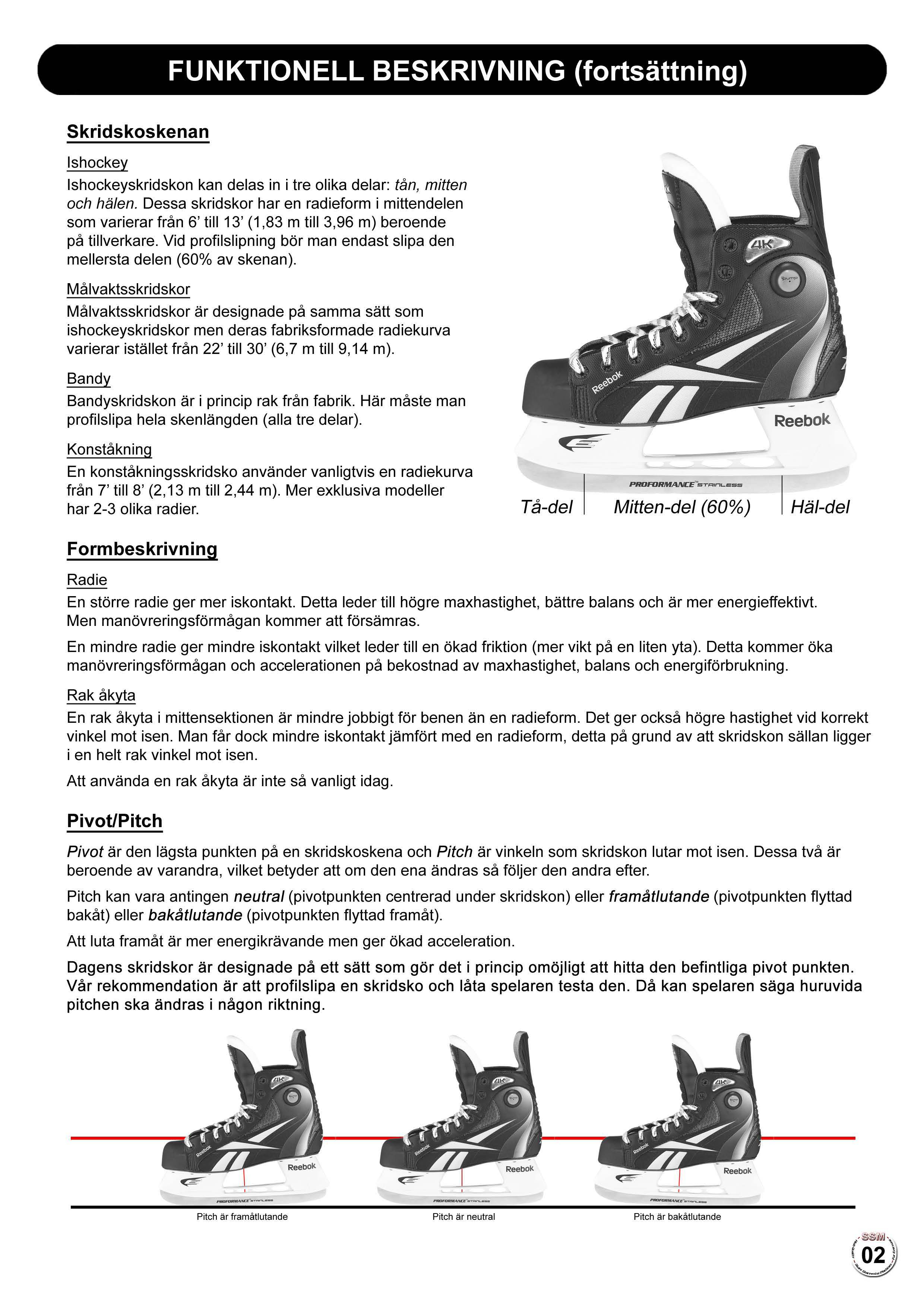

3 FUNKTIONELL BESKRIVNING (fortsättning) Skridskoskenan Ishockey Ishockeyskridskon kan delas in i tre olika delar: tån, mitten och hälen. Dessa skridskor har en radieform i mittendelen som varierar från 6' till 13' (1,83 m till 3,96 m) beroende på tillverkare. Vid profilslipning bör man endast slipa den mellersta delen (60% av skenan). Målvaktsskridskor Målvaktsskridskor är designade på samma sätt som ishockeyskridskor men deras fabriksformade radiekurva varierar istället från 22' till 30' (6,7 m till 9,14 m). Bandy Bandyskridskon är i princip rak från fabrik. Här måste man profilslipa hela skenlängden (alla tre delar). Konståkning En konståkningsskridsko använder vanligtvis en radiekurva från 7' till 8' (2,13 m till 2,44 m). Mer exklusiva modeller har 2-3 olika radier. Tå-del I Mitten-del (60%) I Häl-del Formbeskrivning Radie En större radie ger mer iskontakt. Detta leder till högre maxhastighet, bättre balans och är mer energieffektivt. Men manövreringsförmågan kommer att försämras. En mindre radie ger mindre iskontakt vilket leder till en ökad friktion (mer vikt på en liten yta). Detta kommer öka manövreringsförmågan och accelerationen på bekostnad av maxhastighet, balans och energiförbrukning. Rak åkyta En rak åkyta i mittensektionen är mindre jobbigt för benen än en radieform. Det ger också högre hastighet vid korrekt vinkel mot isen. Man får dock mindre iskontakt jämfört med en radieform, detta på grund av att skridskon sällan ligger i en helt rak vinkel mot isen. Att använda en rak åkyta är inte så vanligt idag. PivotlPitch Pivot är den lägsta punkten på en skridskoskena och Pitch är vinkeln som skridskon lutar mot isen. Dessa två är beroende av varandra, vilket betyder att om den ena ändras så följer den andra efter. Pitch kan vara antingen neutral (pivotpunkten centrerad under skridskon) eller framåtlutande (pivotpunkten flyttad bakåt) eller bakåt/utande (pivotpunkten flyttad framåt). Att luta framåt är mer energikrävande men ger ökad acceleration. Dagens skridskor är designade på ett sätt som gör det i princip omöjligt att hitta den befintliga pivot punkten. Vår rekommendation är att profilslipa en skridsko och låta spelaren testa den. Då kan spelaren säga huruvida pitchen ska ändras i någon riktning. - - Pitch är framåtlutande Pitch är neutral Pitch är bakåtlutande

4 FUNKTIONELL BESKRIVNING (fortsättning) Valmöjligheter vid profilslipning För att sammanfatta all information från tidigare sida så finns det flera sätt att hitta en passande form på skridskoskenan (beroende på åkstil). Här är några exempel (skala 1.'100): En radiekurva Detta är den vanligaste formen idag. Här använder man samma radie över hela mittensektionen. Detta kommer att ge en åkförmåga enligt det som beskrevs på förra sidan (beroende av radiens storlek). Sen kan man flytta lägsta punkten för att ändra egenskaperna ännu mer. Många verkar föredra en framåtlutande vinkel. Radieform (centrerad) Radiela' 900 Radie 3,048 m Radieform (vinklad) Radie 10' 89.8 Radie 3,048 m Lägga till en radiekurva till Det går att lägga på en större radiekurva av valfri längd på den befintliga radiekurvan. Detta gör det möjligt att kombinera egenskaperna från två olika former. Radie 13' Radie 3,96 m Extra radiekurva (centrerad på mitten) XO Radie 10' Radie 3,048 m Lägga till en rak yta Man kan lägga till en rak åkyta av valfri längd (bör vara mellan 3-6 cm) på radiekurvan. Denna yta kan vara centrerad, förskjuten framåt eller förskjuten bakåt. Om man flyttar en rak åkyta framåt så ger det en framåtlutande vinkel. Radie + rak yta XO Radie 10' Radie 3,048 m Specialmallar Det finns mallar där man använder flera radier på en och samma gång. Dessa mallar är designade så att man använder flera olika radier längs med skridskoskenan för att få önskade egenskaper. Dessa mallar är ofta pitchade. Här är en form med tre olika radiekurvor som har en förflyttad pivotpunkt.

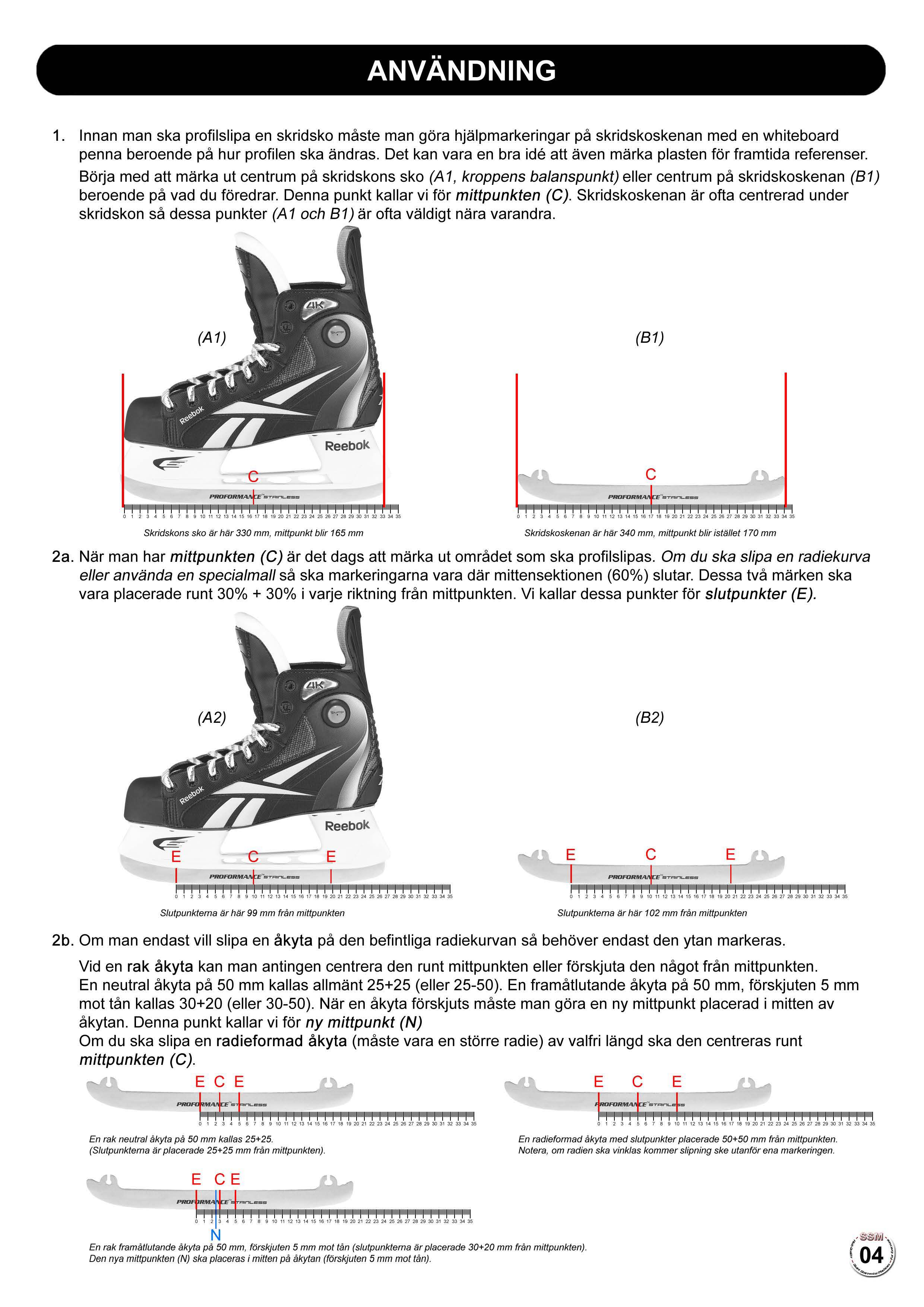

5 ANVÄNDNING 1. Innan man ska profilslipa en skridsko måste man göra hjälpmarkeringar på skridskoskenan med en whiteboard penna beroende på hur profilen ska ändras. Det kan vara en bra ide att även märka plasten för framtida referenser. Börja med att märka ut centrum på skridskons sko (A 1, kroppens balanspunkt) eller centrum på skridskoskenan (B 1) beroende på vad du föredrar. Denna punkt kallar vi för mittpunkten (C). Skridskoskenan är ofta centrerad under skridskon så dessa punkter (A 1 och B1) är ofta väldigt nära varandra. (B 1) Skridskons sko är här 330 mm, mittpunkt blir 165 mm Skridskoskenan är här 340 mm, mittpunkt blir istället 170 mm 2a. När man har mittpunkten (C) är det dags att märka ut området som ska profilslipas. Om du ska slipa en radiekurva eller använda en specialmall så ska markeringarna vara där mitten sektionen (60%) slutar. Dessa två märken ska vara placerade runt 30% + 30% i varje riktning från mittpunkten. Vi kallar dessa punkter för slutpunkter (E). (B2) <di E ~-F'---- E Slutpunktema är här 99 mm från mittpunkten Slutpunktema är här 102 mm från mittpunkten 2b. Om man endast vill slipa en åkyta på den befintliga radiekurvan så behöver endast den ytan markeras. Vid en rak åkyta kan man antingen centrera den runt mittpunkten eller förskjuta den något från mittpunkten. En neutral åkyta på 50 mm kallas allmänt (eller 25-50). En framåtlutande åkyta på 50 mm, förskjuten 5 mm mot tån kallas (eller 30-50). När en åkyta förskjuts måste man göra en ny mittpunkt placerad i mitten av åkytan. Denna punkt kallar vi för ny mittpunkt (N) Om du ska slipa en radieformad åkyta (måste vara en större radie) av valfri längd ska den centreras runt mittpunkten (C) J.::lE.L: E C E E C E!Trllj 4F'!.m4,"',"I'!""I"!""I"! Bf"'I"" En rak neutral åkyta på 50 mm kallas (Slutpunktema är placerade mm från mittpunkten). E C E ----PRO -=t;#.~!"rr!"!!!: l N '}1~ ~~1"";,'~ 4 1 l"'ll'"l'j'"i',l,i'''l''~ 1 '1"2, 'l"2l2"' l 21"" ~ 2~l ki"'ji"2~'"i'~"i'~"f'3 ~ "I"J'l"b 34~ i ~,l A,l J,\,l ~,I,,\,l,~!,!,,\,\!,"m'!!'l, En rak framåtlutande åkyta på 50 mm, förskjuten 5 mm mot tån (slutpunktema är placerade mm från mittpunkten). Den nya mittpunkten (N) ska placeras i mitten på åkytan (förskjuten 5 mm mot tån). En radieformad åkyta med slutpunkter placerade mm från mittpunkten. Notera, om radien ska vinklas kommer slipning ske utanför ena markeringen.

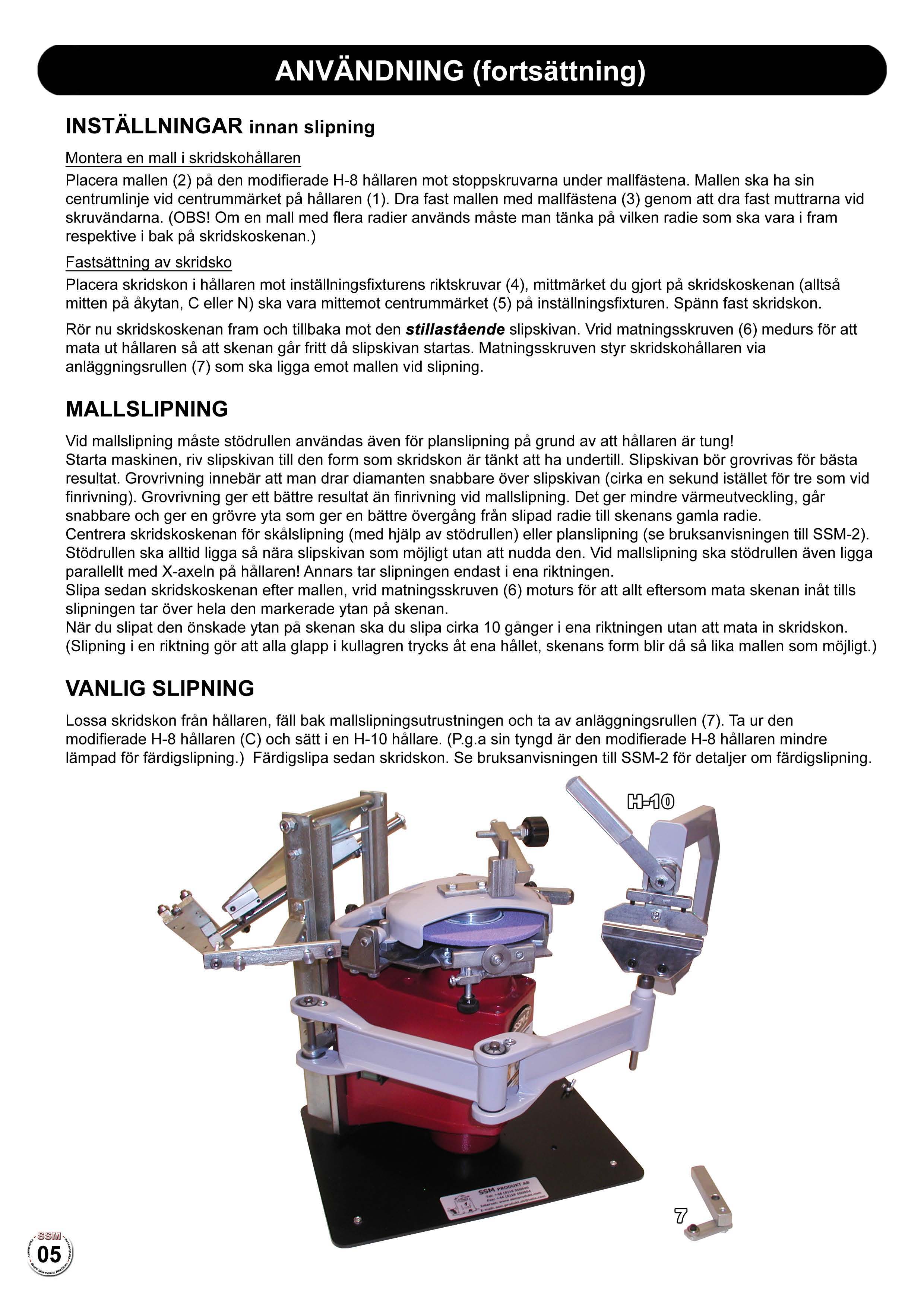

6 ANVÄNDNING (fortsättning) INSTÄLLNINGAR innan slipning Montera en mall i skridskohållaren Placera mallen (2) på den modifierade H-8 hållaren mot stoppskruvarna under mallfästena. Mallen ska ha sin centrumlinje vid centrummärket på hållaren (1). Dra fast mallen med mallfästena (3) genom att dra fast muttrarna vid skruvändarna. (OBS! Om en mall med flera radier används måste man tänka på vilken radie som ska vara i fram respektive i bak på skridskoskenan.) Fastsättning av skridsko Placera skridskon i hållaren mot inställningsfixturens riktskruvar (4), mittmärket du gjort på skridskoskenan (alltså mitten på åkytan, C eller N) ska vara mittemot centrummärket (5) på inställningsfixturen. Spänn fast skridskon. Rör nu skridskoskenan fram och tillbaka mot den stillastående slipskivan. Vrid matningsskruven (6) medurs för att mata ut hållaren så att skenan går fritt då slipskivan startas. Matningsskruven styr skridskohållaren via anläggningsrullen (7) som ska ligga emot mallen vid slipning. MALLSLIPNING Vid mallslipning måste stöd rullen användas även för planslipning på grund av att hållaren är tung! Starta maskinen, riv slipskivan till den form som skridskon är tänkt att ha undertill. Slipskivan bör grovrivas för bästa resultat. Grovrivning innebär att man drar diamanten snabbare över slipskivan (cirka en sekund istället för tre som vid finrivning). Grovrivning ger ett bättre resultat än finrivning vid mallslipning. Det ger mindre värmeutveckling, går snabbare och ger en grövre yta som ger en bättre övergång från slipad radie till skenans gamla radie. Centrera skridskoskenan för skålslipning (med hjälp av stödrullen) eller planslipning (se bruksanvisningen till SSM-2). Stöd rullen ska alltid ligga så nära slipskivan som möjligt utan att nudda den. Vid mallslipning ska stödrullen även ligga parallellt med X-axeln på hållaren! Annars tar slipningen endast i ena riktningen. Slipa sedan skridskoskenan efter mallen, vrid matningsskruven (6) moturs för att allt eftersom mata skenan inåt tills slipningen tar över hela den markerade ytan på skenan. När du slipat den önskade ytan på skenan ska du slipa cirka 10 gånger i ena riktningen utan att mata in skridskon. (Slipning i en riktning gör att alla glapp i kullagren trycks åt ena hållet, skenans form blir då så lika mallen som möjligt.) VANLIG SLIPNING Lossa skridskon från hållaren, fäll bak mallslipningsutrustningen och ta av anläggningsrullen (7). Ta ur den modifierade H-8 hållaren (C) och sätt i en H-10 hållare. (P.g.a sin tyngd är den modifierade H-8 hållaren mindre lämpad för färdigslipning.) Färdigslipa sedan skridskon. Se bruksanvisningen till SSM-2 för detaljer om färdigslipning.

7 UNDERHALL NAGOT OM INSTÄLLNINGAR AV MASKINEN De två cylindriska axlarna styrs vardera av två par kullager. Om passningen blir glapp (eller för hård) kan man justera med insexskruvarna 8 och 9. Om inställningsfixturens riktskruvar (4) inte riktar skridskoskenan rakt, kan man ställa in genom att justera dessa skruvar. HUR MAN TAR BORT SM-6 FRAN SSM-2 För att få en mer transportabel maskin kan man göra följande; Lossa de fyra muttrarna (10) och den vikbara övre delen (A) av SM-6 kan tas bort. För att kunna använda vår transportlåda V-2 måste du också byta ut det modifierade skyddslocket (B) med ett vanligt skydslock. Till sist, använd den extra hållaren H-10 istället för den modifierade H-8 hållaren (C). Om maskinen anses vara stationär bör man inte ta bort SM-6 delarna. MALLAR Fyra valfria mallar medföljer SSM-2/SM-6. Det finns även specialmallar där vi kan tillverka mallen efter era önskemål. T.ex. kan vi modifiera en radiemall så att den också ger en åkyta. RADIEMALL: Radie 7' (2, 13m) Radie 8' (2,44 m) Radie 9' (2, 74 m) Radie 10' (3,OSm) Radie 11' (3,3Sm) Radie 12' (3, 66 m) Radie 4m Radie Sm Radie 6m Radie 7m Radie 8m Radie 10m SPECIALMALLAR: Mall med valfri åkyta RADIEMALL MED AKYTA: Radie 11' + 40mm centerad plan åkyta Radie 11' + SOmm centerad plan åkyta Radie 11' + 60mm centerad plan åkyta Rak mall (för att göra plana åkytor med valfri längd) MALLAR MED TvA RADIER: Radie 3 m + Radie 6 m (Detroit 1) Radie 4m + Radie 8m (Detroit 2) Radie 7' + Radie 4 m (Dual 1) Radie 7' + Radie Sm (DuaI2) Radie 3m + Radie Sm (Dual 3) KOMBINERADE RADIEKURVOR: Radie 4m + Radie 8m + Radie 3m (Excelone) The Optimal NC (flera radier i specifik vinkel) TEKNISKA SPECIFIKATIONER OCH DIMENSIONER HÖJD: BREDD: LÄNGD: VIKT: 430 mm 320 mm 720 mm 23,2 kg Kolla bruksanvisningen till SSM-2 för mer information.
