1 - - SSM PRODUKT AB OFFICIELL KATALOG

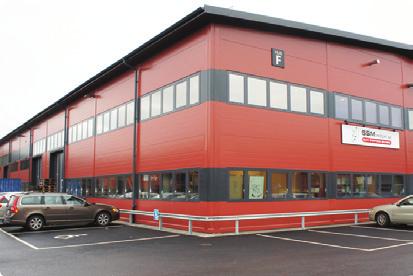

2 SSM Produkt AB har tillverkat skridskoslipmaskiner och nitmaskiner sedan Den första produkten konstruerades redan 1968 av grundarna av SSM (då på ett annat företag). Företaget har alltid varit beläget i Uppsala. Våra högkvalitativa produkter har 2 års garanti. Vi inriktar oss på kvalitet, precision och lättanvändbarhet vid konstruktion av våra produkter. Maskinerna är gjorda för att fungera i många år. Då och då får vi in maskiner för service som fortfarande fungerar efter 40 års användning. Vår produktlinje har ökat med åren. Idag erbjuder vi en komplett lösning för slipning av skridskor. Varje år dyker det upp någonting nytt inom skridskoslipningen som vi måste anpassa oss till, det kan vara allt från nya skridskomodeller som är svåra att slipa till nya tekniker som vi måste fundera över. Vi strävar alltid efter att göra våra maskiner till de bästa på marknaden. Varje år gör vi modifikationer bland våra produkter för att de ska bli så bra som möjligt. SSM PRODUKT AB Vaksala-Eke Uppsala Sverige Phone: ssm.produkt.ab@telia.com Web: Det kan vara bra att veta att de nya produkter och modifikationer som vi tar fram mestadels är kompatibla med äldre versioner av våra produkter. Om man skulle behöva/vilja byta en del på en maskin så passar oftast den senaste modellen. Vi fortsätter även att uppdatera vår produktlinje med nya efterfrågade produkter. Detta för att hålla vår position som ett av de största märkena i världen inom marknaden för skridskoslipmaskiner. RODUKT AB MP S S VÅR FABRIK I UPPSALA Våra maskiner används för närvarande över hela världen av flera landslag, ett stort antal professionella klubbar och amatörlag samt affärer, isbanor och portabla isbanor. Utanför Sverige representeras SSM vanligen av lokala agenter eller återförsäljare. S N S ERS AT T WHE M 01 AT E S H A R P E NI N G M N K AT T ERS W HE KA TE RODUKT AB MP SS S H A R P E NIN G De senaste 10 åren har vi levererat våra produkter till länder och regioner markerade med rött.

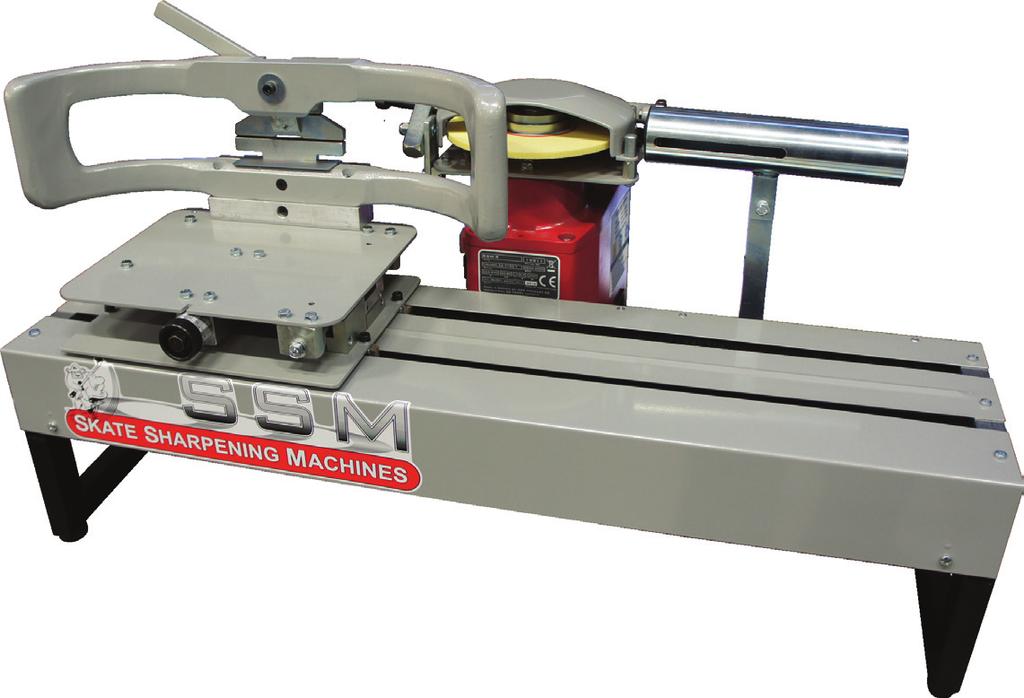

3 SSM TT-3 FÖR MER INFORMATION, BESÖK Vi har utvecklat skridskoslipstationen SSM TT-3 under flera år och nu har den äntligen blivit släppt på marknaden. Dess företrädare var SSM-T26, ett tillägg till SSM-2 för att slipa konståkningsskridskor. Den nya designen klarar alla skridskor på marknaden (förutom Paramount SK8S och långfärd). Personer som har testat maskinen tyckte verkligen om hur enkelt och smidigt det var att slipa skridskor på den. De uppskattade även hur blank och fin ytfinishen blev under skridskoskenan. ENKEL INSTÄLLNING Denna maskin har ett nytt system för att centrera slipningen under skridskoskenan väldigt precist. Vi fick idén vid design av SRK PRO systemet till SSM-2. Nu behöver man endast mäta bredden på skridskoskenan och vrida en skala till samma mått för att få centrerad slipning. Denna anordning har utomordentlig precision! SNABB Precis som med SSM-2 så tar det mindre än en minut att slipa en skridsko. OTROLIG KÄNSLA Att ha bord med kullager som åker ovanpå axlar ger en obeskrivlig känsla. Ingen friktion att tala om överhuvudtaget! SLIPA VILKEN SKRIDSKO SOM HELST Den nya skridskohållaren klarar alla skridskor på marknaden idag (förutom Paramount SK8S eller långfärd). Man behöver inte byta hållare heller. BRAND NEW 02

4 SSM-2 OCH SSM-2 PRO FÖR MER INFORMATION, BESÖK SSM-2 är en av de populäraste skridskoslipmaskinerna i världen. Försäljningssiffrorna talar sitt klara språk, hittills har stycken sålts runt om i världen. Denna portabla hög-kvalitetsslip är avsedd för den avslutande slipningen (plan- eller skålslipning) av en skridskoskena. Främsta fördelarna med SSM-2 är att den är snabb, lättanvänd och ger hög precision. SSM-2 finns i en CE-godkänd V version och en ETL-godkänd V version. LÄTT ATT STÄLLA IN Genom att använda en ledarm för att hålla skridskoskenan och en stödrulle precis framför slipskivan, så kan SSM-2 modeller slipa en skål precist med endast en höjdinställningspunkt. Detta är fallet även om skenan inte skulle vara helt rak (vilket den nästan aldrig är). Ingen annan design kan matcha detta system. Det finns vidare ingen möjlighet att skålen slipas diagonalt längs med skenan. SNABB Det är väldigt enkelt att röra skridskon fram och tillbaka på grund av ledarmens design. Att slipa en skridsko tar mindre än en minut! SSM-2 ELLER SSM-2 PRO SRK PRO Dessa maskiner använder olika modell av stödrulleanordningen. SSM-2 har en inställningsskruv som justerar stödrullens höjdläge. SSM-2 PRO har en exakt skala som man lätt vrider efter skridskoskenans bredd (bredden på skenan får man mäta fram med ett skjutmått). 03 PORTABEL OCH ROBUST SSM-2 har en stark och kompakt konstruktion, men samtidigt en relativt låg vikt. Detta gör den perfekt att transportera. För det ändamålet har vi transportväskan V-2. SPECIFIKATIONER Längd: 35 cm Bredd: 25 cm Höjd: 32 cm Vikt: 14,8 kg WORLDWIDE BEST-SELLER Båda varianterna har en utomordentlig precision men SRK PRO är mycket enklare att använda. SLIPA VILKEN SKRIDSKO SOM HELST Det finns flera olika skridskohållare att välja mellan. Detta gör det möjligt att slipa i princip alla skridskor på marknaden. Se nästa sida...

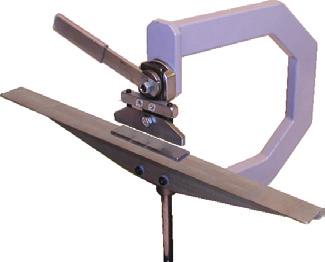

5 SKRIDSKOHÅLLARE TILL SSM-2 OCH SSM-2 PRO Det finns ett flertal olika skridskohållare att välja bland till din SSM-2 eller SSM-2 PRO. Våra universalhållare klarar de flesta skridskor (med skenbredd 1,5-4,2 mm). Vissa skridskor är dock designade så det krävs att du använder våra specialhållare. H-10 universal - Senaste modell av universalhållaren - Vanligaste valet bland användare - Starkt grepp - Flexibel med låg vikt - Klarar i princip alla skridskor på marknaden idag, förutom skenor som inte är parallella. MOST POPULAR H-10 S figure - Specialhållare för konståkning - Greppar på stagen - För Matrix Blades och Paramount SK8S - Klarar alla konståkningsskridskor förutom skenor som inte är parallella. H-8 universal - Tidigare modell av universalhållaren - Mycket starkt grepp - Gjuten i aluminium - Klarar i princip alla skridskor på marknaden idag, förutom långfärd och skenor som inte är parallella. H-10 P figure - Specialhållare för konståkning - För John Wilson och MK Blades - Klarar paraboliska, avsmalnande och skålformade sidor (klarar nu också Revolution-stagen.) - Klarar alla konståkningsskridskor förutom Matrix Blades och Paramount SK8S. NEW DESIGN H-5 original - Den klassiska hållaren - Mycket starkt grepp - Liten och väldigt låg vikt - Kan inte användas för små barnskridskor, långfärd och skenor som inte är parallella. H-7 goalie - Specialhållare för målvaktsskridskor - Starkt grepp - Väldigt liten och väldigt låg vikt - Klarar alla målvaktsskridskor på marknaden idag. 04

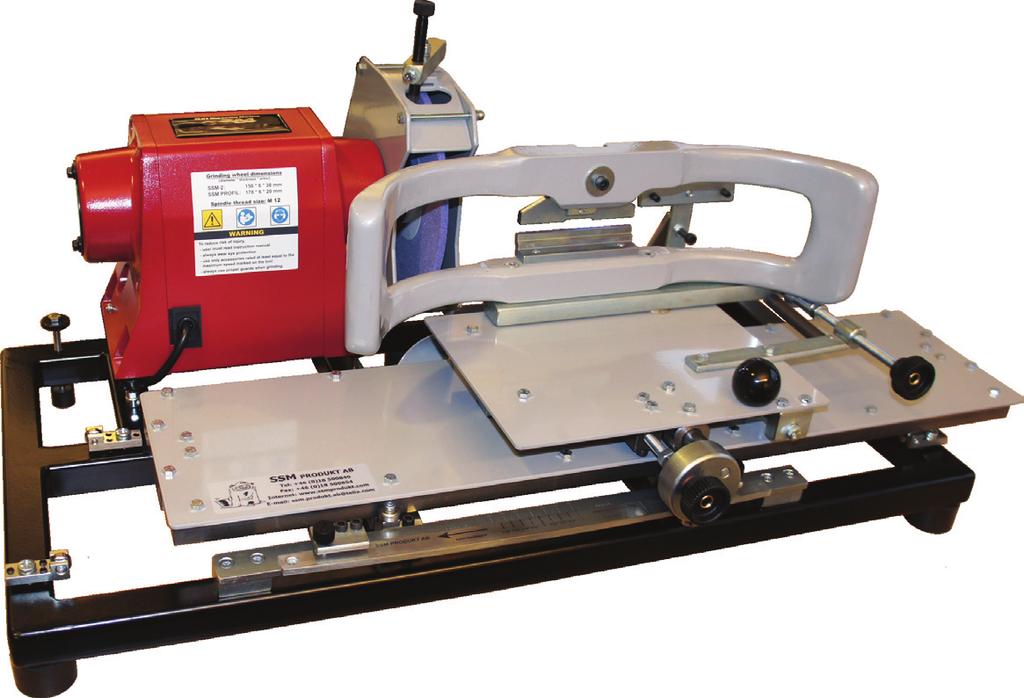

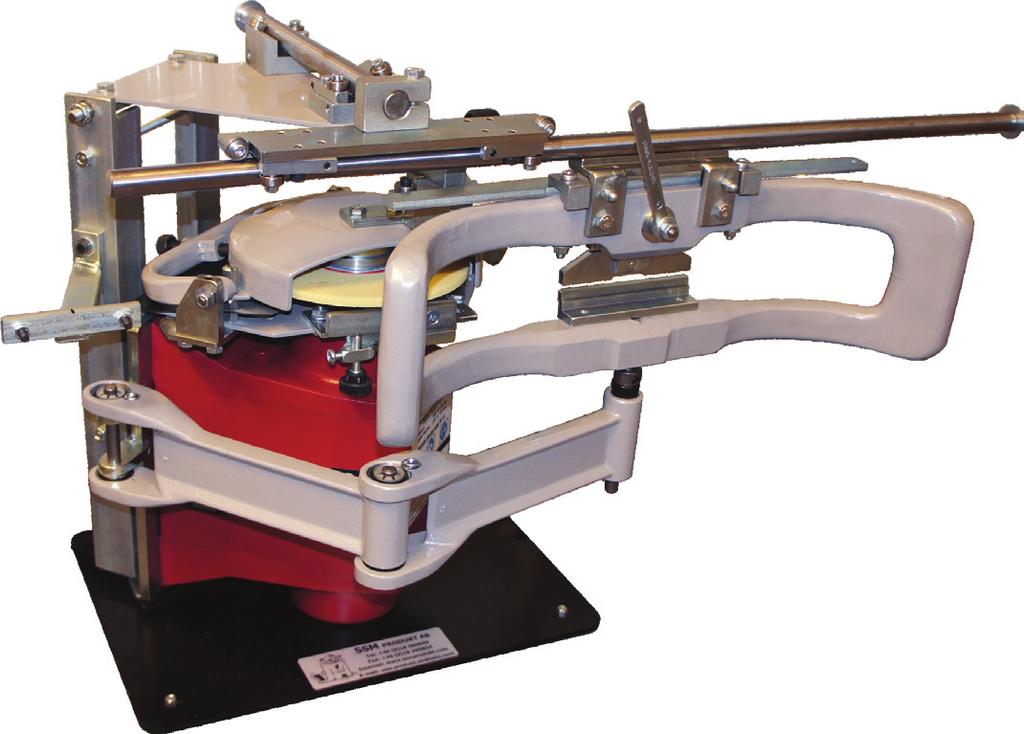

6 SSM-2/SM-6 FÖR MER INFORMATION, BESÖK Om du vill kunna slipa skridskor och även profilslipa dem, för ett rimligt pris, så är SSM-2/SM-6 det perfekta valet. SM-6 paketet är inte lika effektivt som en SSM-2 tillsammans med en SSM PROFIL men den klarar ändå av sina uppgifter galant. Fyra valfria profilmallar (från vår lista) är inkluderade. Det går också bra att montera av SM-6 tillägget om du skulle vilja använda maskinen som en portabel SSM-2. KOMBINATIONSSLIP SM-6 är byggd på ett sätt som gör profilslipning bekvämt. Gör märkena på skridskon och placera den i hållaren enligt anvisning. Sen sätter man i valfri profilmall. Hållaren kommer då styras efter mallen. Det går sedan att flytta hållaren inåt eller utåt med ett vred. När det blir lika mycket gnistor över den markerade slipytan så är det klart. H-10 HÅLLARE INKLUDERAD Hållare H-10 är inkluderad och bör användas när du inte profilslipar. PRISVÄRD Du kommer inte hitta en mer prisvärd maskin som kan utföra samma uppgifter. KÖP SM-6 SEPARAT Det går att köpa SM-6 och montera den på din nuvarande SSM-2 eller SSM-2 PRO (om din SSM-2 är tillverkad före 1999 kommer den inte passa). Om du köper SM-6 separat så inkluderas två valfria profilmallar. 05

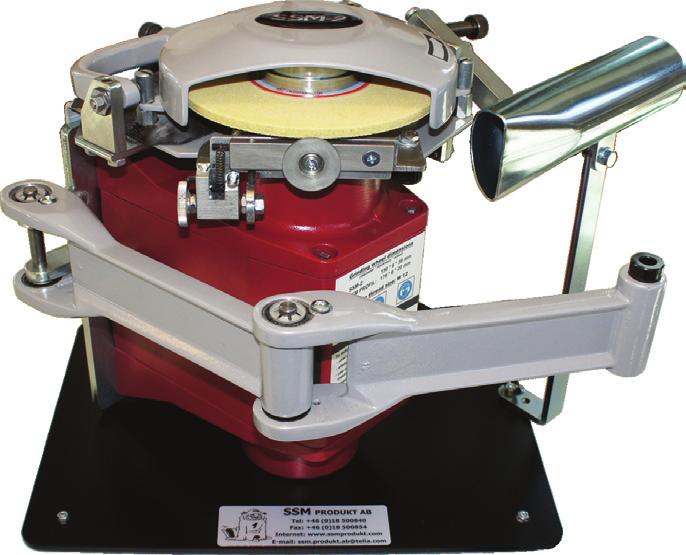

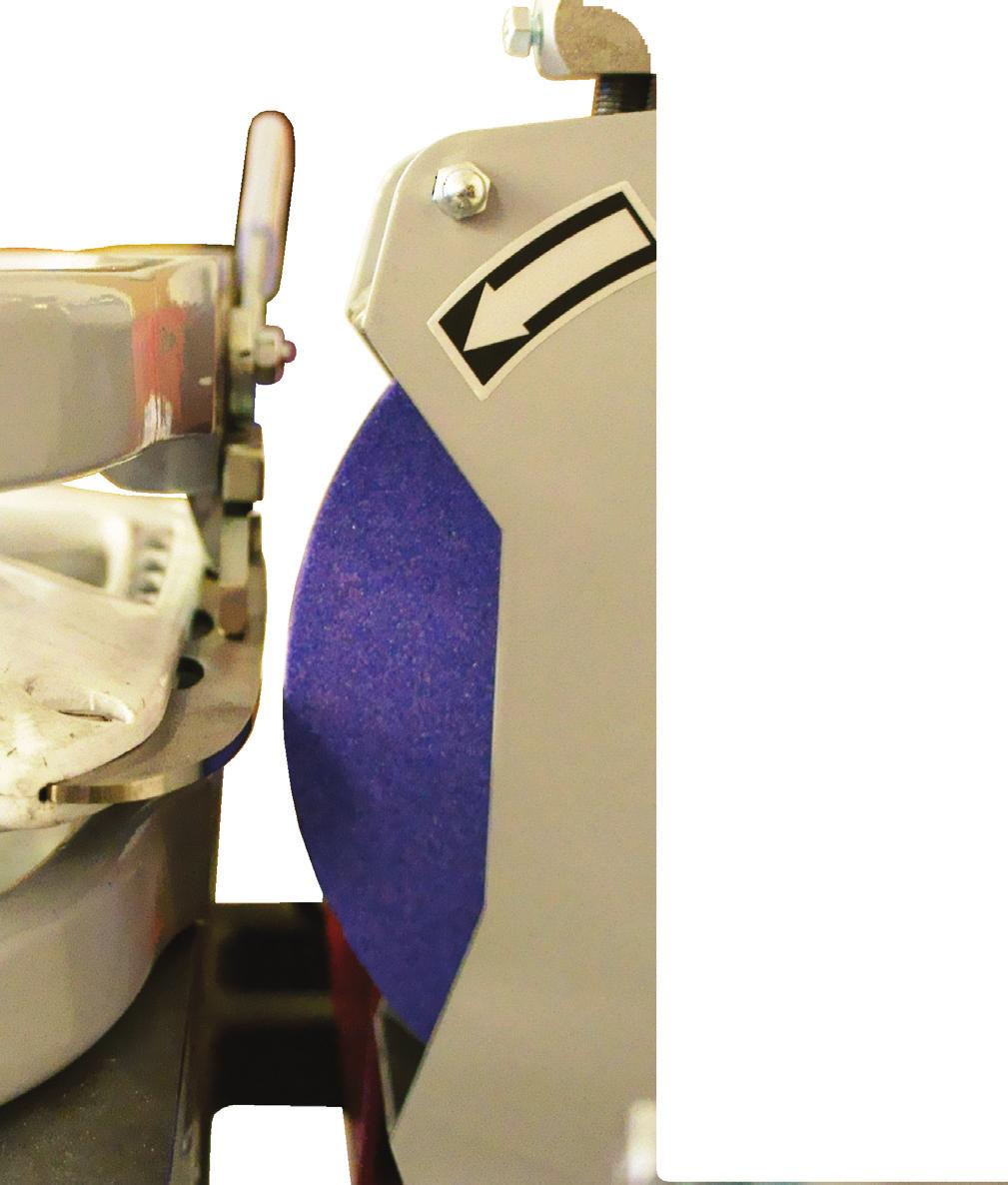

7 SSM PROFIL FÖR MER INFORMATION, BESÖK SSM PROFIL är en skridskoslipmaskin som är gjord för profilslipning. Den största skillnaden mot andra maskiner är att slipskivan går vertikalt. Detta ger många fördelar vid profilslipning. Vad som är viktigast är att det går mycket snabbare och ger högre precision. Maskinen använder sig av slipmallar när den formar skridskoskenor; fyra är inkluderade med SSM PROFIL. Efteråt behöver man en SSM-2 eller SSM TT-3 för att göra den avslutande slipningen (plan- eller skålslipning) av skridskon. SSM PROFIL finns i en CE-godkänd V version och en ETL-godkänd V version. Från 2016 är det möjligt att kopiera formen från en skridskoskena direkt till en annan genom att montera den i SSM PROFIL som en mall (om någon har hittat en optimal form)! EFFEKTIV OCH LÅG SLIPTEMPERATUR Med en vertikal slipskiva kommer det bli en väldigt liten kontaktyta mellan skridskoskenan och slipskivan. Detta leder till högre avverkning av material och ger samtidigt lägre temperatur vid slipningen. Att profilslipa en skridsko tar endast 1-5 minuter. HÖGSTA PRECISION Den vertikala slipskivan garanterar en exakt överföring av slipmallens profil till skridskon. En horisontell slipskiva är inte lika exakt. Om man inte har fullt arbetstryck vid kontakt mellan skena och slipskiva så leder det till oönskad form. TAR BORT FEL SSM PROFIL har en finjusteringsanordning som riktar in skridskoskenan perfekt efter slipmallens form. NYTT PITCH/PIVOT SYSTEM SION R NEW VE År 2016 gjorde vi ett nytt system som gör det möjligt att flytta slipmallen. Nu kan man lätt flytta den högsta punkten under skenan exakt. S ERS AT T N AT E M 06 WHE K RODUKT AB MP SS S H A R P E NI N G

8 SLIPTILLBEHÖR Skridskostål varierar i kvalité och material. Däför är det väldigt viktigt att ha en riktigt bra slipskiva och en bra diamantavrivare. Vårt sortiment har testats noggrant för att det ska fungera bra efter dagens standard. Vi rekommenderar klubbar och professionella utövare att använda de finkorniga slipskivorna, medan butiker och isrinkar bör köra med mer aggressiva. Generellt sett ger en finkorning slipskiva en finare slipyta medan de grövre slipskivorna arbetar snabbare och effektivare. S-2/HP70 high performance D-80 B-SSM - Ger utmärkt ytfinish - Håller formen optimalt - Räcker länge - Ganska aggressivt skär - Väldigt populär - Diamantavrivare - Naturdiamant - Väldigt hög kvalitet - Bryne - Finkornig - Kiselkarbid S-2/ME60 most efficient SD-80 BB-SSM - Aggressivt skär - Ger fin ytfinish - Håller formen betydligt bättre - Räcker länge - Ger lägre sliptemperatur - Diamantavrivare - Syntetisk diamantstav - Konstant skärpa - Bryne - Finkornig - Kiselkarbid - Bredare variant av B-SSM S-2/K80 super finish SD-50 CB-SSM - Mästerlig ytfinish - Håller formen betydligt bättre - Räcker länge - Ger lägre sliptemperatur - Diamantavrivare - Syntetisk diamantstav - Konstant skärpa - Endast för planrivaren (kortare variant av SD-80) - Bryne - Finkornig på ena sidan - Grovkornig på andra sidan - Aluminiumoxid S-2/60 standard DB-SSM diamantbryne - Aggressivt skär - Ger fin ytfinish - Kostnadseffektiv - Främst för kolstål - Extrem skärpa - Diamantlagret håller formen - Räcker länge - Används med omsorg! 07 S-4/ME60 178x6x20 mm - Aggressivt skär - Håller formen betydligt bättre - Räcker länge - Ger lägre sliptemperatur - För SSM PROFIL och SSM 900 Vid slipning behöver man riva slipskivan då och då för att ändra dess form eller för att få fram nya slipkorn. En dålig ytfinish eller att skenan vibrerar är ett tecken att diamanten är slö och behöver bytas ut. RIVNING När en skridsko har slipats för att få vassa kanter på undersidan så uppstår grader på sidorna av skenan. Använd ett bryne för att ta bort dem (genom att dra det längs med sidorna). Nu kommer du ha perfekt skärpa! BRYNING

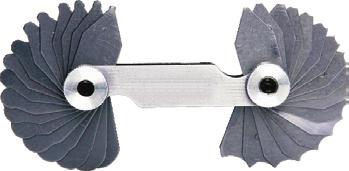

9 SLIPUTRUSTNING SRK PRO - Stödrulleanordning PRO - Har skala för skenbredd - Skalans omfång: 2,5-4,2 mm - Extrem precision - Perfekt centrerad slipning - Passar även äldre SSM-2 modeller V-2 - Transportlåda för SSM-2 - Tålig för stötar - Verktygshållare på insidan - Dimensioner: 430x340x350 mm - Vikt: 6,1 kg BRAND NEW BEC - Vinkelmätare - Enkelt att kontrollera slipningen - Hjälper till att centrera slipningen - Starkt magnetsystem - Härdat ytskikt BEST-SELLER V-3 - Transportlåda för SSM-2 - Tålig för stötar - Med hjul och utdragbart handtag - Dimensioner: 513x430x450 mm - Vikt: 12 kg BRAND NEW SKR - Skenriktare - Enkelt att rikta upp en böjd skridskoskena RM - Radiemätare - Kontrollera skålen på skridskoskenan - Tre olika intervall: RM1 = Radie 7,5-15 mm RM2 = Radie 15,5-25 mm RM3 = Radie 1-7 mm 08

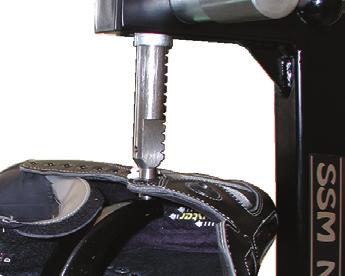

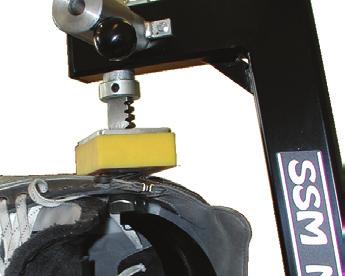

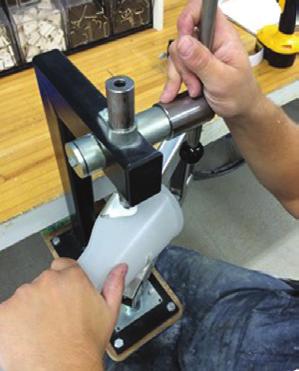

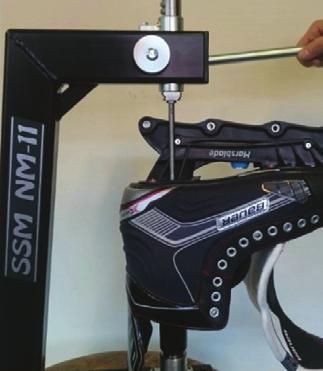

10 NM-11 FÖR MER INFORMATION, BESÖK Den allra första versionen av NM-11 släpptes redan på 70-talet. Numera används flera tusen över hela världen. En nitmaskin är alltid en bra investering. Ofta är skridskoskenan utnött innan skon är det. Har man tillgång till en skridskonitmaskin kan man byta skridskoskena (eller enbart byta ut förstörda nitar och öljetter ) istället för att behöva köpa ett helt nytt par skridskor. Denna nitmaskin används främst till skridskor men kan också användas på skor, skidpjäxor, rullskridskor och proteser. Inkluderat med NM-11 är verktygssatserna N-21 och N-E. Med dessa kan du montera rörnit, kopparnit och öljetter samt ta bort rörnit. Med de andra verktygssatserna kan du ta bort öljetter, montera snörhakar samt lästa ut skridskor och skor. Vi har även två nya verktygshållare för skidpjäxor samt proteser. VÄLDIGT STARK KONSTRUKTION NM-11 är designad på ett sätt som gör den stark och stabil. Den kommer i princip att hålla i all evighet om den underhålls korrekt. LÅG VIKT Den senaste konstruktionen av NM-11 väger endast 15 kg, vilket gör den transporterbar. KRAFTFULL Denna maskin kommer förse dig med 23 gånger mer kraft när du pressar ner. LÄTTANVÄND Att byta mellan de olika verktygen i maskinen går snabbt och enkelt. 09

11 TILLBEHÖR FÖR NITNING Det finns ett flertal olika tillbehör till NM-11. Verktygssats N-21 - Ta bort rörnitar - Montera rörnitar - Montera kopparnitar Verktyg V 26 - Utformad för Marsblade - Bra på Rollerblades - Montera rörnitar - (N-21 behövs också) Verktygshållare V 30 - Annan typ av undre stöd. - Ifall du inte når med det vanliga stödet. Verktygssats N-41 - Lästa ut en skridsko - Lästa ut en sko Rörnit SN - Gjorda i stål - Längd är: 8, 10, 12, 14, 16, 18, 20, 22 eller 24 mm - 100/1000 st. i en förpackning Verktyg ORT201+ORT301 - Montera nitar - För ortoser, ståskal och liknande Verktyg N-E - Montera öljetter Kopparnit KN - Nitar och brickor - Längd är 26 eller 32 mm st. i en förpackning Verktygshållare ORT100 - Annan typ av undre stöd. - Speciellt utformad för ortoser Verktyg N-RE - Ta bort öljetter Öljetter EL - Professionell modell - Svart utsida (höjd 7 mm) Grå insida (höjd 7 mm) st. i en förpackning Verktyg V 24 - Montera snörhakar - (N-21 behövs också) Snörhakar FH - Professionell modell - Vita eller svarta st. i en förpackning 10

12 RSM 4 FÖR MER INFORMATION, BESÖK Vi har utvecklat RSM 4 tillsammans med Zandstra Sport från Holland. Detta är den fjärde generationen av en automatisk radieslipmaskin som har närvarat vid de Olympiska spelen många gånger. Den är gjord för att profilslipa hastighetsskridskor (short track och long track) och långfärdsskridskor. Fem valfria radiemallar från Zandstra är inkluderade med RSM 4. Kontakta Zandstra Sports eller SSM för mer information och tillgänglighet. RSM 4 finns i en CE-godkänd V version. HÖGSTA PRECISION Den vertikala slipskivan som automatiskt åker fram och tillbaka garanterar en exakt överföring av slipmallens profil till skridskon. Genom att använda en fast skridskohållare får man den korrekta formen på skridskoskenan. AUTOMATIC ARBETSHÄST Om du ska profilslipa short track skridskor, long track skridskor eller långfärdsskridskor är detta maskinen för dig. Detta är en automatisk slipstation av högsta kvalitet. Den är tung och väldigt stabil, gjord för att arbeta vibrationsfritt dagarna i ända. EFFEKTIV Då slipningen har en sådan hög precision så tas minimalt med material bort från skenan - minimalt med bryning behövs. AVSLUTNING När profilslipningen är klar ska skridskorna monteras i en så kallad Slijptafel från Zandstra Sport och brynas med deras speciella brynen. 11

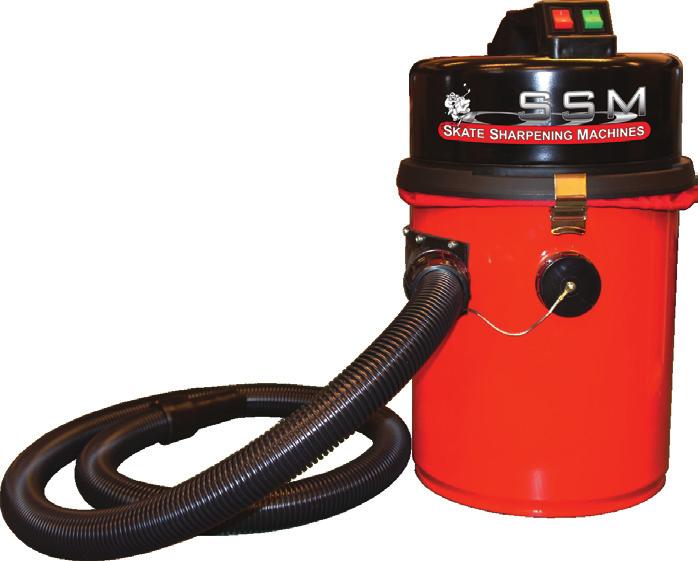

13 UTSUG Vid slipning bör man alltid ha ett bra utsug ihopkopplat med våra maskiner (för att ta bort utsläpp av slipdamm och partiklar) så sliprummet hålls rent. Detta är för att undvika hälsoproblem samt förlänga skridskoslipmaskinens livslängd. Vi rekommenderar U-840 eller NQS500. Dessa utsug passar alla våra maskiner. U Svetsröksutsug - Tillverkad av - Filtrationseffektivitet ligger på 99.7% - Portabel - Hög kvalitet NQS500 - Sotdammsugare - Tillverkad av Numatic - Stark motor (Hög/Låg) - Väldigt tyst - Portabel - Röda filtret är flamskyddsbehandlat! - Filterpåse behövs ej! U Utbytbart filter för U Flamskyddsbehandlad! - För cirka 2000 par skridskor - Samma sugstyrka ända tills filtret är fullt! 12

14 PROFILMALLAR För att förbättra ens skridskoåkningsfärdigheter är det viktigt att hitta en form på skridskoskenan som passar ens åkstil. Vi har gjort en mer omfattande skridskoslipningsguide som behandlar detta mer utförligt. Om ni är intresserad, kontakta oss för mer information. Här nedan kan ni återfinna alla våra mallar. Vi kan också tillverka specialmallar efter speciella önskemål. PROFILMALLAR en radie - Radie 7' (2,13 m) - Radie 8' (2,44 m) - Radie 9' (2,74 m) - Radie 10' (3,05 m) - Radie 11' (3,35 m) - Radie 12' (3,66 m) - Radie 13' (3,96 m) - Radie 14' (4,27 m) - Radie 16,4' (5 m) - Radie 19,7' (6 m) - Radie 23' (7 m) - Radie 26' (8 m) - Radie 28' (8,53 m) - Radie 30' (9,14 m) - Radie 30,5' (10 m) Konståkning Ishockey Bandy Målvakter PROFILMALLAR två radier - NA Split 1 (Radier 8,5' / 9,5') - NA Split 2 (Radier 9' / 10') - NA Split 3 (Radier 9,5' / 10,5') - Dual 1 (Radier 7' / 13') - Dual 2 (Radier 7' / 16,4') - Dual 3 (Radier 10' / 16,4') - Detroit 1 (Radier 10' / 20') - Detroit 2 (Radier 13' / 26') - Goalie Split (Radier 24' / 28') EN RADIE TVÅ RADIER 13 PROFILMALLAR flera radier - The Natural Curve -Quick- S (Radier A / B / C / D) - The Natural Curve -Quick- M (Radier A / B / C / D) - The Natural Curve -Quick- L (Radier A / B / C / D) - The Natural Curve -Quick- XL (Radier A / B / C / D) - The Natural Curve -Power- S (Radier A / B / C / D) - The Natural Curve -Power- M (Radier A / B / C / D) - The Natural Curve -Power- L (Radier A / B / C / D) - The Natural Curve -Power- XL (Radier A / B / C / D) PROFILMALLAR för bandy - Bandy Elit 1 (Radier 1m / 5m / 1m) - Bandy Elit 2 (Radier 2m / 5m / 2m) Skridskoskenans lägsta punkt när ni står på isen kallas pivotpunkt eller balanspunkt. Denna punkt är normalt belägen vid mitten av skridskoskenan. PIVOT THE NATURAL CURVE Det är också möjligt att flytta pivotpunkten på skenan framåt eller bakåt för att ändra lutningen på skridskon (exempel: flyttar man pivotpunkten bakåt (mot skridskons häl) så blir resultatet att skridskoskenan lutar mera framåt.) Ni kommer då att få en annan vinkel mot isen (s. k. pitch). Olika fall: framåtlutning, neutral lutning eller bakåtlutning. PITCH
