IAI VARNING! BRUKSANVISNING ORIGINAL INSTRUCTIONS. FOR ATT MINSKA RISKEN FOR SKADOR MAsTE ANVANDAREN LAsA OCH FORSTA DENNA BRUKSANVISNING.

Transkript

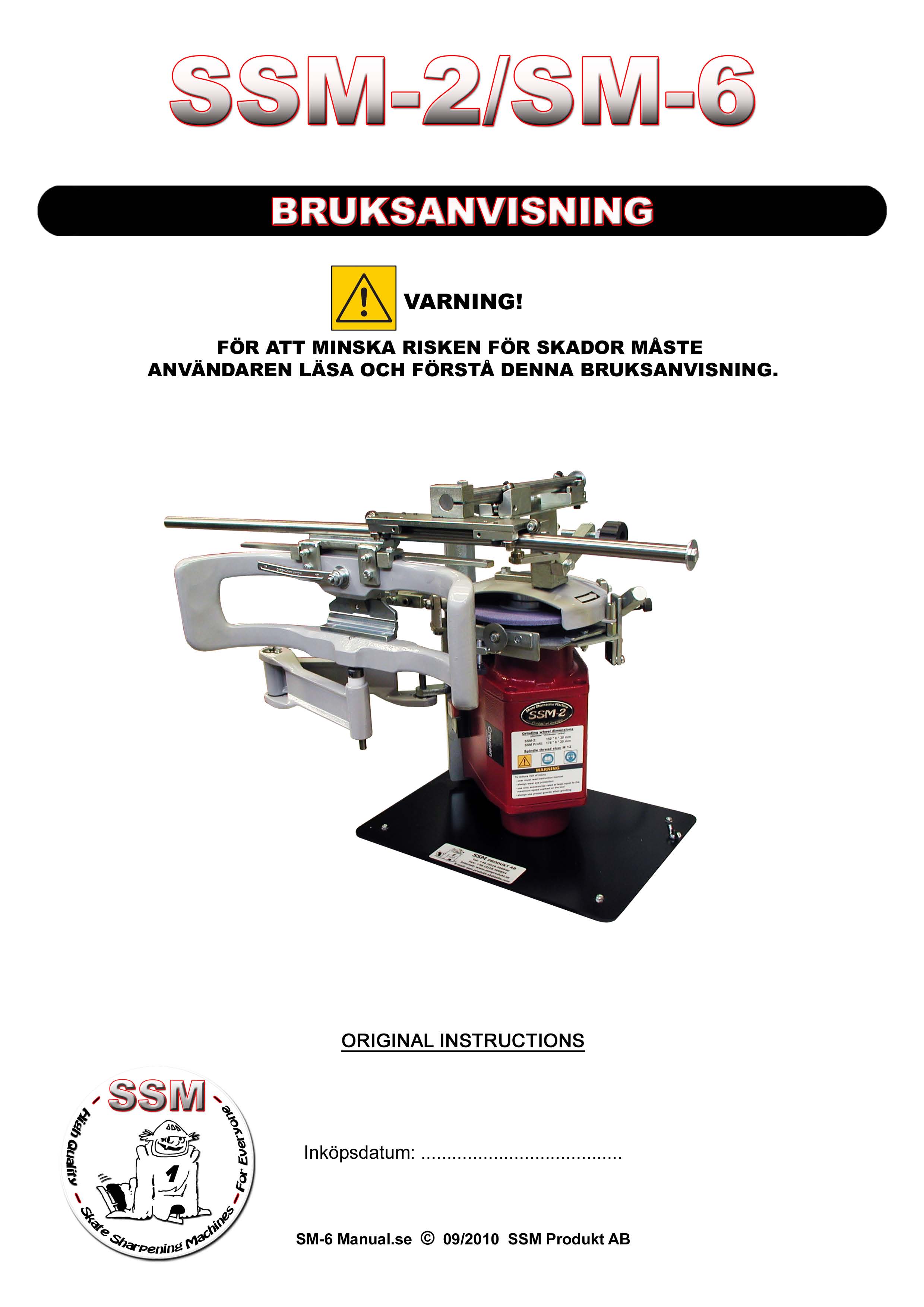

1 D BRUKSANVISNING IAI VARNING! FOR ATT MINSKA RISKEN FOR SKADOR MAsTE ANVANDAREN LAsA OCH FORSTA DENNA BRUKSANVISNING. ORIGINAL INSTRUCTIONS Inkopsdatum:.... SM-G Manual,se 09/2010 SSM ProduktAB

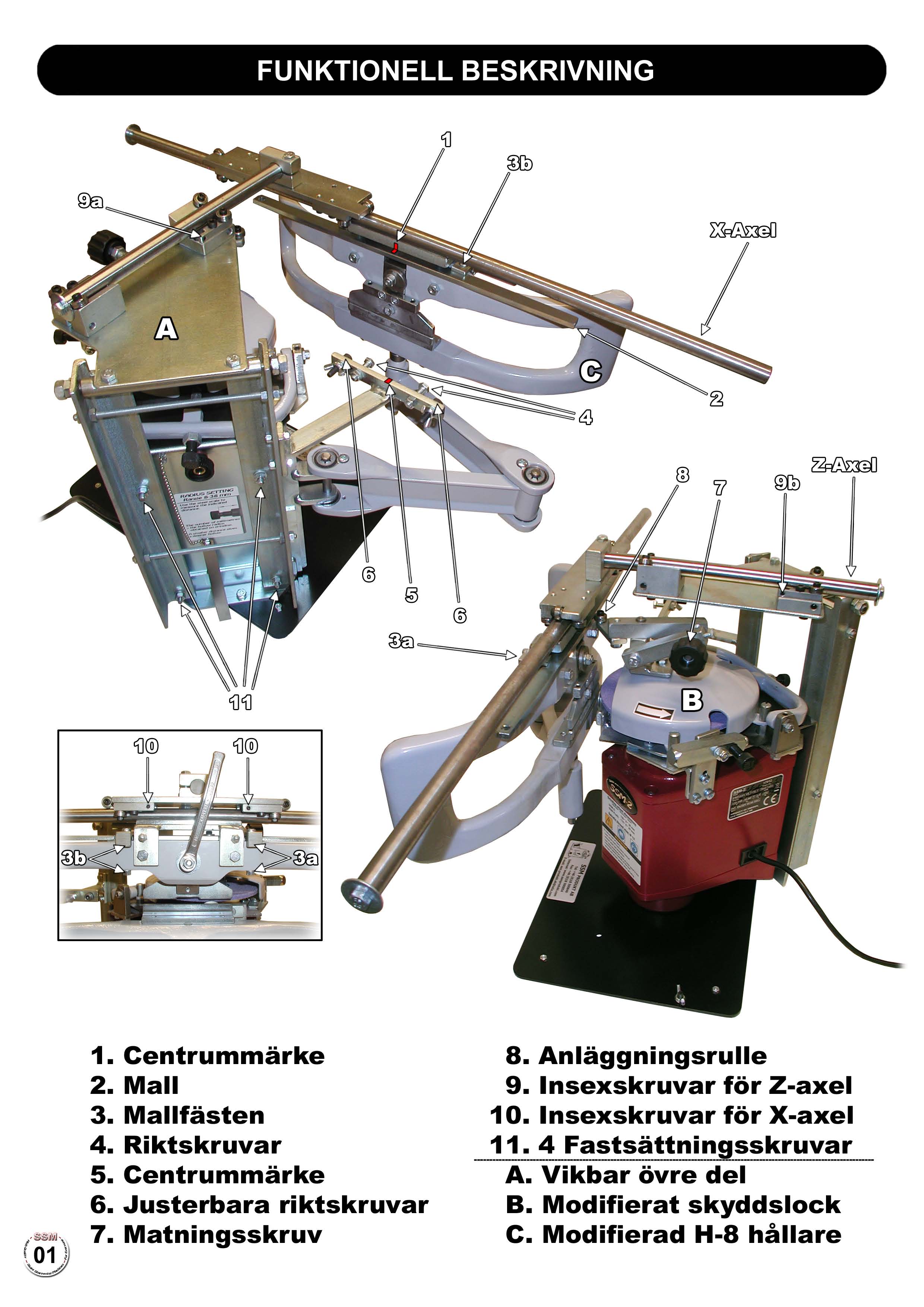

2 FUNKTIONELL BESKRIVNING 1. Centrummarke 8. Anlaggningsrulle 2. Mall 9. Insexskruvar for Z-axel 3. Mallfasten 10. Insexskruvar for X-axel 4. Riktskruvar ----~-~-~--~--~~~~-~-~~~-~~-~g-~~~-~~-~!!~ Centrummarke A. Vikbar ovre del 6. Justerbara riktskruvar B. Modifierat skyddslock (01')) 7. Matningsskruv C. Modifierad H-8 hallare ~

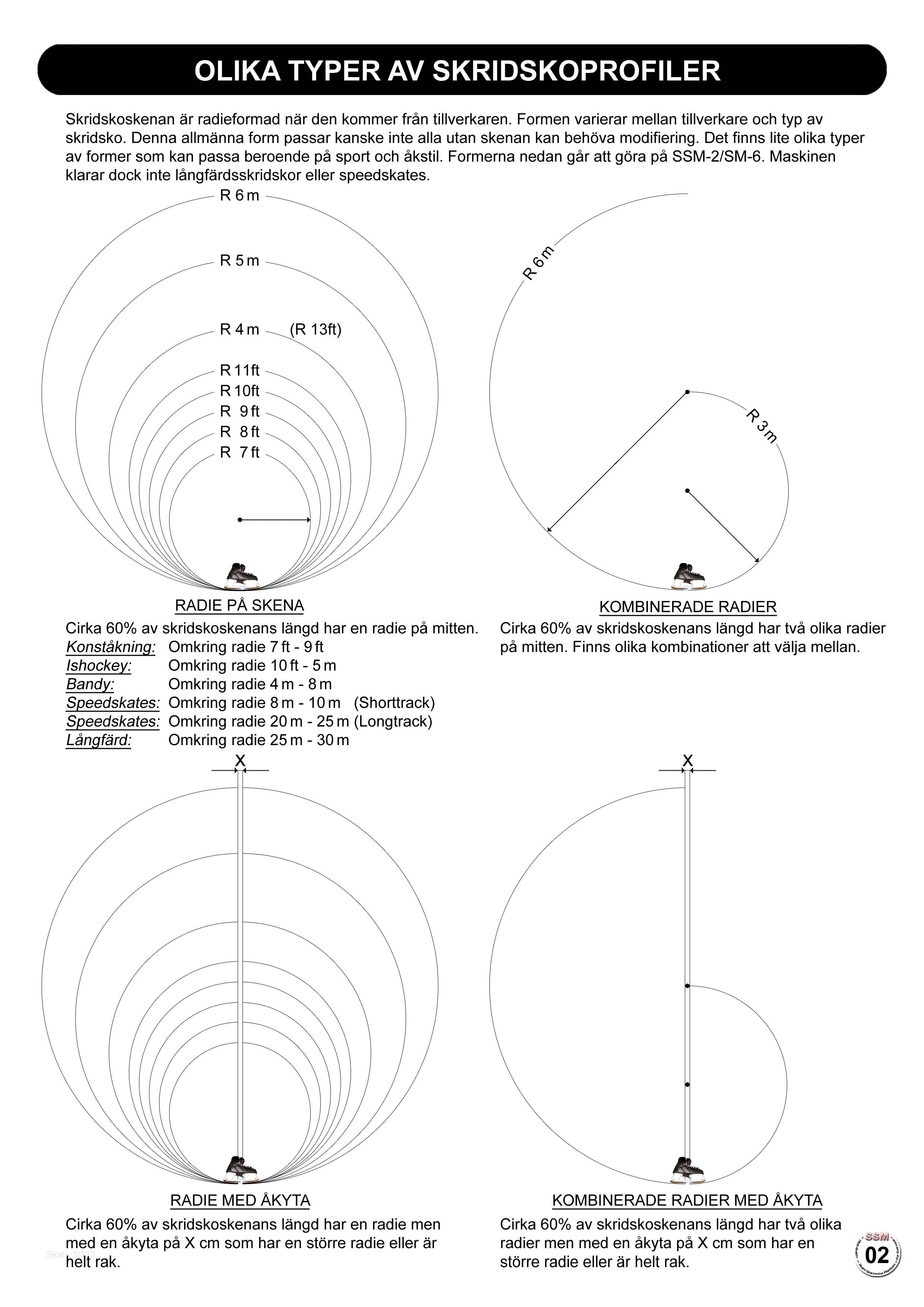

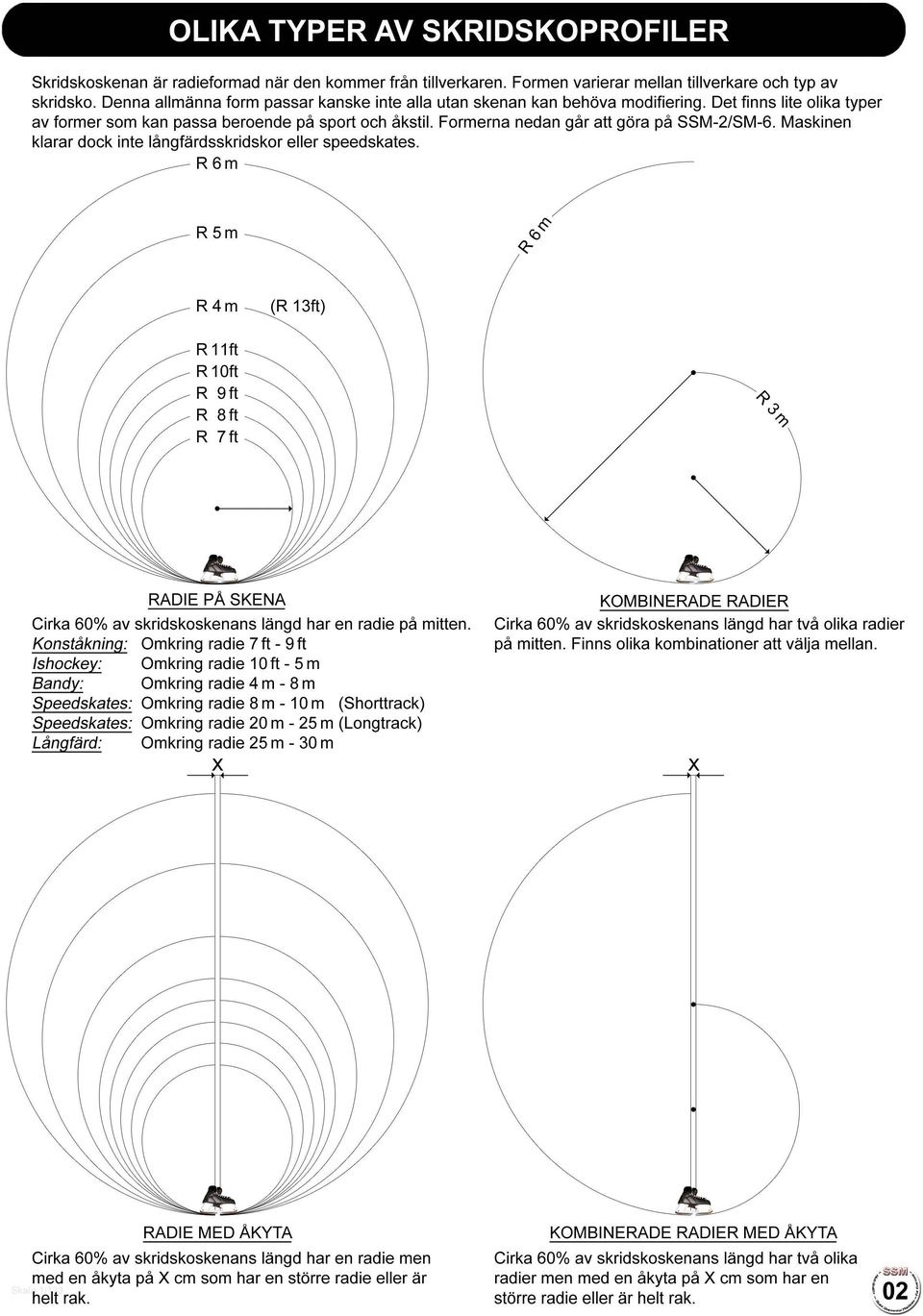

3 OLIKA TYPER AV SKRIDSKOPROFILER Skridskoskenan ar radieformad nar den kommer fran tillverkaren. Formen varierar mellan tillverkare och typ av skridsko. Denna allmanna form passar kanske inte alia utan skenan kan behova modifiering. Det finns lite olika typer av former som kan passa beroende pa sport och akstil. Formerna nedan gar att gora pa SSM-2/SM-6. Maskinen klarar dock inte langfardsskridskor eller speedskates. R6m R5m RADlE pa SKENA Cirka 60% av skridskoskenans langd har en radie pa mitten. Konstakning: Omkring radie 7 ft - 9 ft Ishockey: Omkring radie 10ft - 5 m Bandy: Omkring radie 4 m - 8 m Speedskates: Omkring radie 8 m - 10m (Shorttrack) Speedskates: Omkring radie 20 m - 25 m (Longtrack) Langfard: Omkring radie 25 m - 30 m X KOMBINERADE RADlER Cirka 60% av skridskoskenans langd har tva olika radier pa mitten. Finns olika kombinationer att valja mellan. RADlE MED AKYTA Cirka 60% av skridskoskenans langd har en radie men med en akyta pa X cm som har en storre radie eller ar helt rak. KOMBINERADE RADlER MED AKYTA Cirka 60% av skridskoskenans langd har tva olika radier men med en akyta pa X cm som har en storre radie eller ar helt rak.

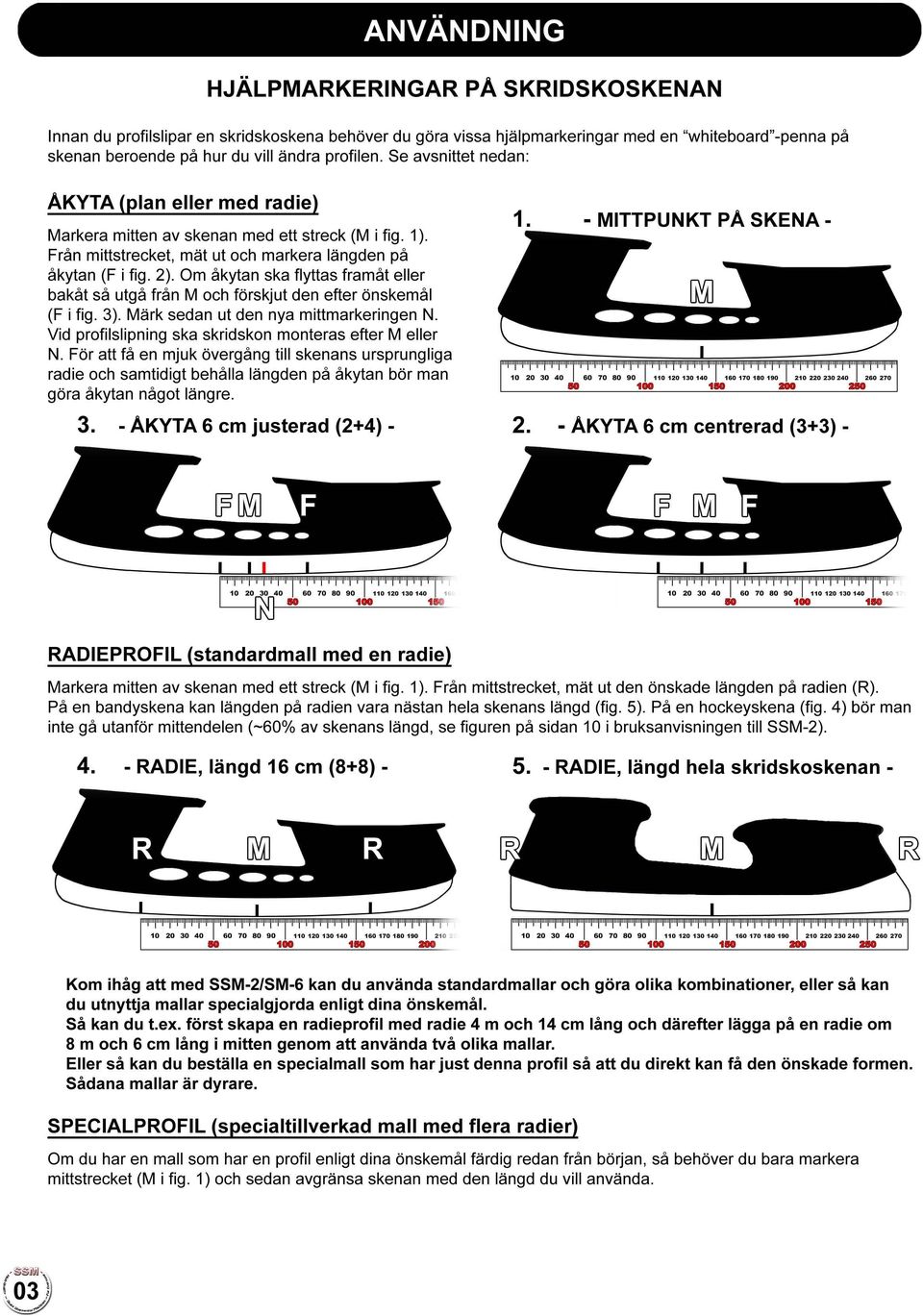

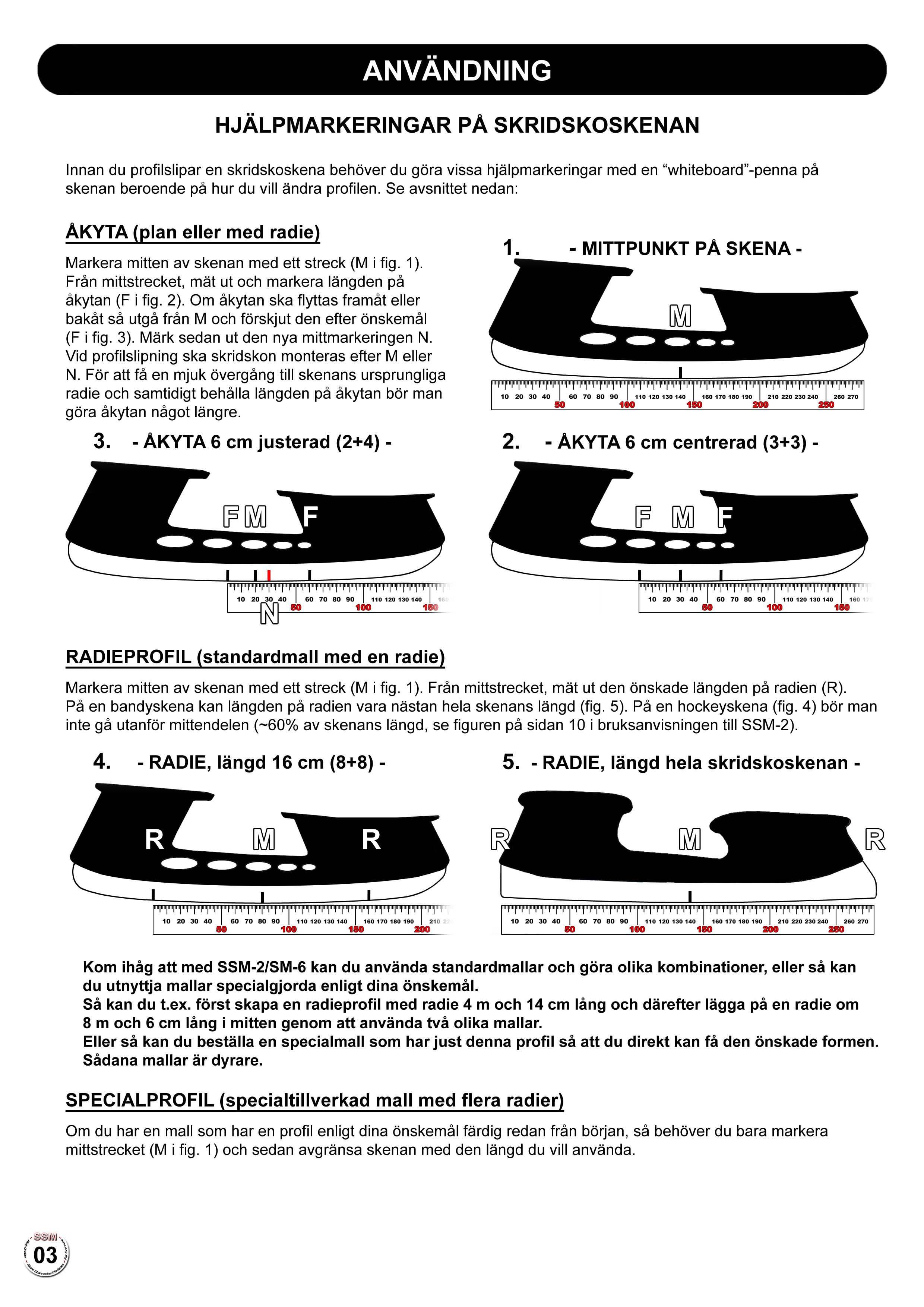

4 ANVANDNING HJALPMARKERINGAR pa SKRIDSKOSKENAN Innan du profilslipar en skridskoskena behover du gora vissa hjalpmarkeringar med en "whiteboard"-penna pa skenan beroende pa hur du viii andra profilen. Se avsnittet nedan: AKYTA (plan eller med radie) Markera mitten av skenan med ett streck (M i fig. 1). Fran mittstrecket, mat ut och markera langden pa akytan (F i fig. 2). Om akytan ska flyttas framat eller bakat sa utga fran M och forskjut den efter onskemal (F i fig. 3). Mark sedan ut den nya mittmarkeringen N. Vid profilslipning ska skridskon monteras efter Meller N. For att fa en mjuk overgang till skenans ursprungliga radie och samtidigt behalla langden pa akytan bor man gora akytan nagot langre AKYTA 6 em justerad (2+4) MITTPUNKT pa SKENA AKYTA 6 em eentrerad (3+3) - RADIEPROFIL (standardmall med en radie) Markera mitten av skenan med ett streck (M i fig. 1). Fran mittstrecket, mat ut den onskade langden pa radien (R). Pa en bandyskena kan langden pa radien vara nastan hela skenans langd (fig. 5). Pa en hockeyskena (fig. 4) bor man inte ga utanfor mittendelen (-60% av skenans langd, se figuren pa sidan 10 i bruksanvisningen till SSM-2) RADlE, langd 16 em (8+8) RADlE, langd hela skridskoskenan - Kom ihag att med SSM-2/SM-6 kan du anvanda standardmallar och gora olika kombinationer, eller sa kan du utnyttja mallar specialgjorda enligt dina onskemal. Sa kan du t.ex. forst skapa en radieprofil med radie 4 m och 14 cm lang och darefter lagga pa en radie om 8 m och 6 cm lang i mitten genom att anvanda tva olika mallar. Eller sa kan du bestalla en specialmall som har just denna profil sa att du direkt kan fa den onskade formen. Sadana mallar ar dyrare. SPECIALPROFIL (speeialtillverkad mall med flera radier) Om du har en mall som har en profil enligt dina onskemal fardig redan fran borjan, sa behover du bara markera mittstrecket (M i fig. 1) och sedan avgransa skenan med den langd du viii anvanda.

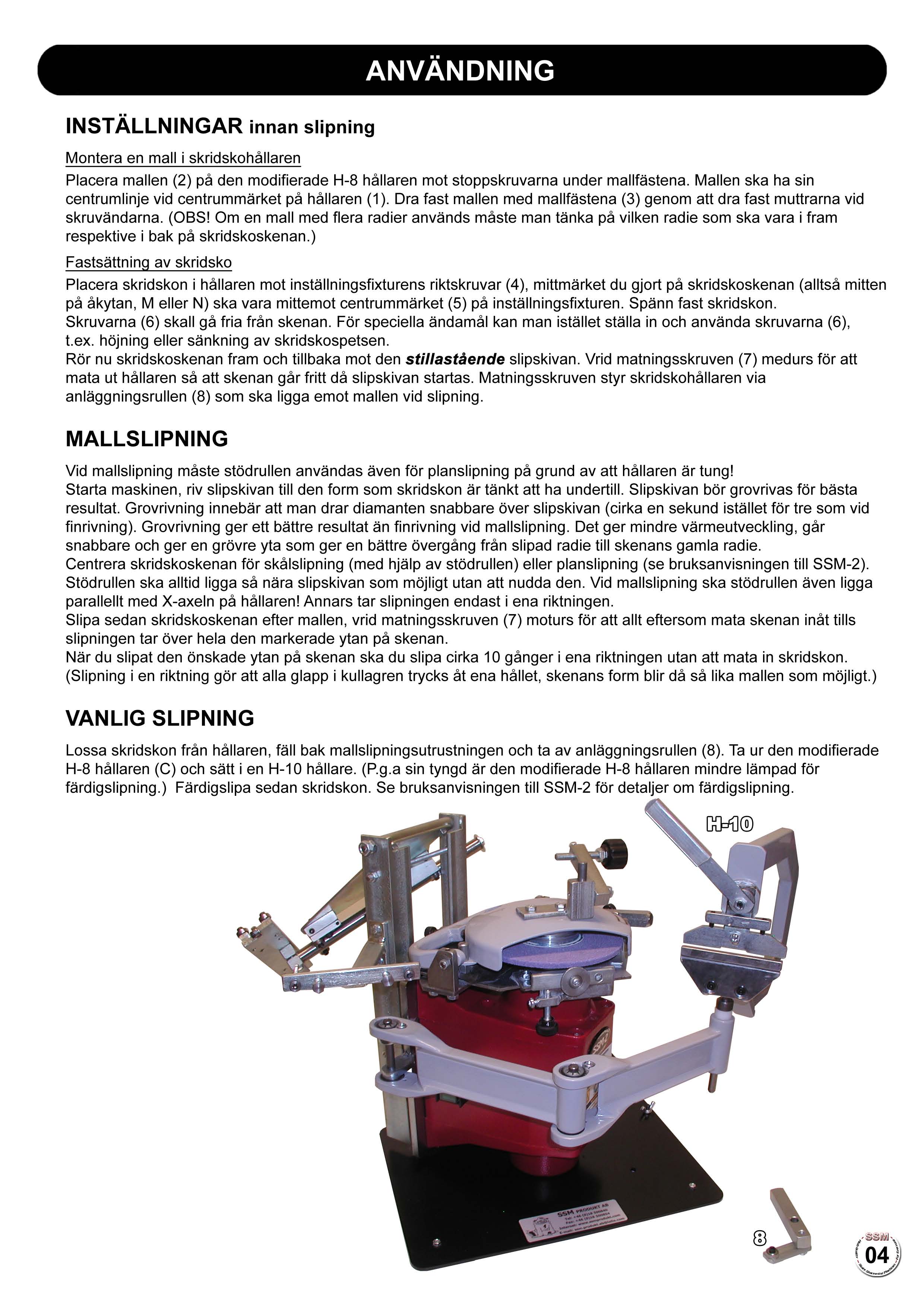

5 ANVANDNING INSTALLNINGAR innan slipning Montera en mall i skridskohallaren Placera mallen (2) pa den modifierade H-8 hallaren mot stoppskruvarna under mallfastena. Mallen ska ha sin centrumlinje vid centrummarket pa hallaren (1). Dra fast mallen med mallfastena (3) genom att dra fast muttrarna vid skruvandarna. (OBS! Om en mall med flera radier anvands maste man tanka pa vilken radie som ska vara i fram respektive i bak pa skridskoskenan.) Fastsattning av skridsko Placera skridskon i hallaren mot installningsfixturens riktskruvar (4), mittmarket du gjort pa skridskoskenan (alltsa mitten pa akytan, Meller N) ska vara mittemot centrummarket (5) pa installningsfixturen. Spann fast skridskon. Skruvarna (6) skall ga fria fran skenan. For speciella andamal kan man istallet stalla in och anvanda skruvarna (6), t.ex. hojning eller sankning av skridskospetsen. Ror nu skridskoskenan fram och tillbaka mot den stillastaende slipskivan. Vrid matningsskruven (7) medurs for att mata ut hallaren sa att skenan gar fritt da slipskivan startas. Matningsskruven styr skridskohallaren via anlaggningsrullen (8) som ska ligga emot mallen vid slipning. MALLSLlPNING Vid mallslipning maste stodrullen anvandas aven for planslipning pa grund av att hallaren ar tung! Starta maskinen, riv slipskivan till den form som skridskon ar tankt att ha undertill. Slipskivan bar grovrivas for basta resultat. Grovrivning innebar att man drar diamanten snabbare over slipskivan (cirka en sekund istallet for tre som vid finrivning). Grovrivning ger ett battre resultat an finrivning vid mallslipning. Det ger mindre varmeutveckling, gar snabbare och ger en grovre yta som ger en battre overgang fran slipad radie till skenans gamla radie. Centrera skridskoskenan for skalslipning (med hjalp av stodrullen) eller planslipning (se bruksanvisningen till SSM-2). Stodrullen ska alltid ligga sa nara slipskivan som mojligt utan att nudda den. Vid mallslipning ska stodrullen aven ligga parallellt med X-axeln pa h8llaren! Annars tar slipningen endast i ena riktningen. Slipa sedan skridskoskenan efter mallen, vrid matningsskruven (7) moturs for att alit eftersom mata skenan inat tills slipningen tar over hela den markerade ytan pa skenan. Nar du slipat den onskade ytan pa skenan ska du slipa cirka 10 ganger i ena riktningen utan att mata in skridskon. (Slipning i en riktning gar att alia glapp i kullagren trycks at ena hallet, skenans form blir da sa lika mallen som mojligt.) VANLIG SLiPNING Lossa skridskon fran hallaren, fall bak mallslipningsutrustningen och ta av anlaggningsrullen (8). Ta ur den modifierade H-8 hallaren (C) och satt i en H-10 h8llare. (P.g.a sin tyngd ar den modifierade H-8 hallaren mindre lampad for fardigslipning.) Fardigslipa sedan skridskon. Se bruksanvisningen till SSM-2 for detaljer om fardigslipning.

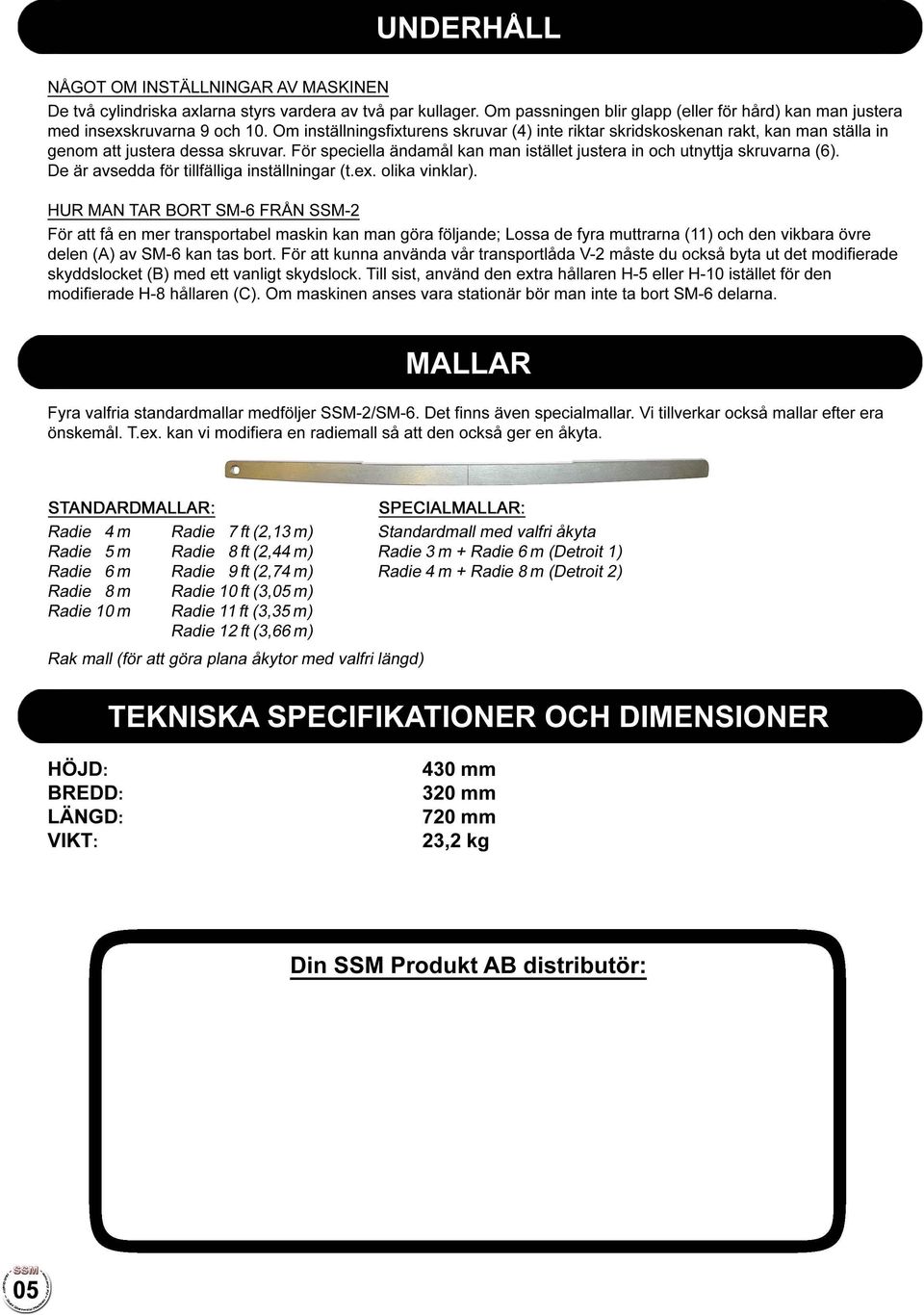

6 UNDERHALL NAGOT OM INSTALLNINGAR AV MASKINEN De tva cylindriska axlarna styrs vardera av tva par kullager. Om passningen blir glapp (eller for hard) kan man justera med insexskruvarna 9 och 10. Om installningsfixturens skruvar (4) inte riktar skridskoskenan rakt, kan man stalla in genom au justera dessa skruvar. For speciella andamal kan man istallet justera in och utnyuja skruvarna (6). De ar avsedda for tillfalliga installningar (t.ex. olika vinklar). HUR MAN TAR BORT SM-6 FRAN SSM-2 For au fa en mer transportabel maskin kan man gora foljande; Lossa de fyra muurarna (11) och den vikbara ovre delen (A) av SM-6 kan tas bort. For au kunna anvanda var transportlada V-2 maste du ocksa byta ut det modifierade skyddslocket (B) med eu vanligt skydslock. Till sist, anvand den extra hallaren H-5 eller H-1 0 istallet for den modifierade H-8 h8llaren (C). Om maskinen anses vara stationar bor man inte ta bort SM-6 delarna. MALLAR Fyra valfria standardmallar medfoljer SSM-2/SM-6. Det finns aven specialmallar. Vi tillverkar ocksa mallar efter era onskemal. T.ex. kan vi modifiera en radiemall sa au den ocksa ger en akyta. STAN DARDMALLAR: Radie 4m Radie 5m Radie 6m Radie 8m Radie 10m Radie 7 ft (2, 13 m) Radie 8 ft (2,44 m) Radie 9 ft (2,74 m) Radie 10ft (3,05 m) Radie 11 ft (3,35m) Radie 12 ft (3,66 m) Rak mall (for aft gora plana akytor med valfri langd) SPECIALMALLAR: Standardmall med valfri akyta Radie 3 m + Radie 6 m (Detroit 1) Radie 4 m + Radie 8 m (Detroit 2) TEKNISKA SPECIFIKATIONER OCH DIMENSIONER HOJO: BREOO: LANGO: VIKT: 430mm 320mm 720mm 23,2 kg Din SSM Produkt AB distributor:
