RAPPORT. Miljöteknisk markundersökning vid järnvägsbro Myrens industriområde, Strömstads kommun

Transkript

1 RAPPORT Miljöteknisk markundersökning vid järnvägsbro Myrens industriområde, Strömstads kommun Upprättad av: Linda Danielsson Granskad av: Kirsten Malmström

2 Uppdragsnr: Daterad: Reviderad: Handläggare: Linda Danielsson Miljöteknisk markundersökning vid järnvägsbro Myrens industriområde, Strömstads kommun Status: RAPPORT Miljöteknisk markundersökning vid järnvägsbro Myrens industriområde, Strömstads kommun Kund Startsidan i Strömstad AB c/o Företagstjänst Klockaregatan STRÖMSTAD Konsult WSP Environmental Box Göteborg Besök: Rullagergatan 4 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm L:\3501\Startsidan i Strömstad AB\ MMU Myren förstudie järnväg\3_dokument\37_rapport\miljöteknisk undersökning\miljöteknisk markundersökning järnväg doc Mall: Rapport Advanced 2010.dot ver 1.0 Kontaktpersoner Kenneth Myrvold, Startsidan i Strömstad, tfn Linda Danielsson, WSP Environmental AB, , linda.danielsson@wspgroup.se 2 (10)

3 Uppdragsnr: Daterad: Reviderad: Handläggare: Linda Danielsson Miljöteknisk markundersökning vid järnvägsbro Myrens industriområde, Strömstads kommun Status: Innehåll 1 Inledning Bakgrund Syfte 4 2 Områdesbeskrivning 4 3 Riktvärden och markanvändning Naturvårdsverktes riktvärden för jord Banverkets generella avgränsningsvärden för förorenade jordmassor 6 4 Genomförande av undersökningen 7 5 Resultat Fältanalyser och fältobservationer Laboratorieanalyser 8 6 Slutsatser och rekommendationer 9 7 Referenser 10 Bilagor Bilaga 1 Karta med provtagningspunkter Bilaga 2 Fältprotokoll Bilaga 3 Sammanställning av analysresultat, jord Bilaga 4 Analysrapporter, jord L:\3501\Startsidan i Strömstad AB\ MMU Myren förstudie järnväg\3_dokument\37_rapport\miljöteknisk undersökning\miljöteknisk markundersökning järnväg doc Mall: Rapport Advanced 2010.dot ver (10)

4 Uppdragsnr: Daterad: Reviderad: Handläggare: Linda Danielsson Miljöteknisk markundersökning vid järnvägsbro Myrens industriområde, Strömstads kommun Status: 1 Inledning 1.1 Bakgrund En förstudie för järnvägen förbi Myrens industriområde har genomförts. I förstudien föreslås att underfarten för bilvägen intill Myrens industriområde, breddas och höjs. Det innebär att schaktning behöver utföras på båda sidor om järnvägsbron. Schakten föreslås bli ca 8 m från det nordvästra brostödet och ca 14 m från det sydvästra. När vägunderfarten breddas behöver järnvägen på båda sidor om bron höjas, vilket föreslås ske genom att material läggs på befintlig banvall. WSP Environmental har fått i uppdrag av Startsidan i Strömstad AB att utföra en miljöteknisk undersökning vid området kring brostöden. 1.2 Syfte Syftet med denna undersökning har varit att i jordmassorna kring befintliga brostöd, där schaktning ska ske, undersöka eventuell förekomst av föroreningar, som kan relateras till järnvägen, samt att bedöma hur massorna ska hanteras vid schaktning. 2 Områdesbeskrivning Den aktuella järnvägsbron ligger i den södra delen av Strömstad. Väster om järnvägsbron ligger havet och Myrens småbåtshamn. Öster om järnvägsbron ligger Myrens industriområde. I Figur 1 syns ett flygfoto med befintlig järnvägsbro markerad. På den jordartsgeologiska kartan (skala 1: ) är närområdet markerat som huvudsakligen berg i dagen, men det förekommer även lera/silt och fyllnadsmassor. Enligt SGU:s brunnsarkiv finns det inga dricksvattenbrunnar i närområdet. L:\3501\Startsidan i Strömstad AB\ MMU Myren förstudie järnväg\3_dokument\37_rapport\miljöteknisk undersökning\miljöteknisk markundersökning järnväg doc Mall: Rapport Advanced 2010.dot ver (10)

5 Uppdragsnr: Daterad: Reviderad: Handläggare: Linda Danielsson Miljöteknisk markundersökning vid järnvägsbro Myrens industriområde, Strömstads kommun Status: Figur 1 Flygbild över järnvägen förbi Myrens industriområde, Strömstad (Eniro, 2009). Järnvägsbron är markerad med en röd ring. Till vänster i bild syns havet och Myrens småbåtshamn och till höger Myrens industriområde. L:\3501\Startsidan i Strömstad AB\ MMU Myren förstudie järnväg\3_dokument\37_rapport\miljöteknisk undersökning\miljöteknisk markundersökning järnväg doc Mall: Rapport Advanced 2010.dot ver Riktvärden för jord I föreliggande rapport utvärderas erhållna analysresultat mot riktvärden i Naturvårdsverkets rapport Riktvärden för förorenad jord, rapport 5976 (2009). I Naturvårdsverkets rapport finns inga generella riktvärden framtagna för diuron och värdena jämförs istället med Banverkets handbok BVH Hantering av förorenade jordmassor ur avfalls- och föroreningssynspunkt (2002). 3.1 Naturvårdsverktes riktvärden för jord I denna rapport jämförs resultaten av undersökningen med generella riktvärden för förorenad mark (Naturvårdsverket rapport 5976, 2009). Riktvärdena är uppdelade på två olika typer av markutnyttjande: Känslig Markanvändning (KM) och Mindre Känslig Markanvändning (MKM). De typer av exponering som beaktas vid de olika markanvändningsalternativen sammanställs i Tabell 1. 5 (10)

6 Uppdragsnr: Daterad: Reviderad: Handläggare: Linda Danielsson Miljöteknisk markundersökning vid järnvägsbro Myrens industriområde, Strömstads kommun Status: Känslig Markanvändning (KM) Markkvaliteten begränsar inte val av markanvändning och grundvattnet skyddas. Marken skall t ex kunna utnyttjas för bostäder, daghem, odling etc. De exponerade grupperna antas vara barn, vuxna och äldre som lever inom området under en livstid. De flesta typer av markekosystem skyddas. Ekosystem i närbeläget ytvatten skyddas. Mindre Känslig Markanvändning Markkvaliteten begränsar val av markanvändning och grundvattnet skyddas. Marken kan t ex användas för kontor, industrier eller vägar. Grundvattenuttag kan ske på ett visst avstånd från föroreningen. De exponerade grupperna antas vara personer som vistas på objektet på sin yrkesverksamma tid samt barn och äldre som vistas på området tillfälligt. Vissa typer av markekosystem skyddas. Ekosystemet i närbeläget ytvatten skyddas. Tabell 1 Exponeringsvägar som beaktas vid de olika markanvändningsalternativen (Naturvårdsverket, 2009). Exponeringsväg KM MKM Människor Intag av jord (oralt) x x Hudkontakt x x Inandning av damm x x Inandning av ångor x x Intag av grundvatten Intag av växter x x Miljö L:\3501\Startsidan i Strömstad AB\ MMU Myren förstudie järnväg\3_dokument\37_rapport\miljöteknisk undersökning\miljöteknisk markundersökning järnväg doc Mall: Rapport Advanced 2010.dot ver 1.0 Effekter inom området x x Effekter i ytvattenrecipient x x Undersökningsområdet ligger inom banvallsområdet vilket motiverar att undersökningsresultaten jämförs med riktvärdena för MKM. Vid eventuell förändrad markanvändning inom undersökningsområdet bör en förnyad bedömning göras. 3.2 Banverkets generella avgränsningsvärden för förorenade jordmassor Naturvårdsverkets riktvärden för förorenad jord omfattar inte bekämpningsmedel. Istället har analyserade halter av bekämpningsmedel jämförts med Banverkets generella avgränsningsvärden som redovisas i BVH Hantering av jordmassor ur avfalls- och föroreningssynpunkt (Banverket, 2002). 6 (10)

7 Uppdragsnr: Daterad: Reviderad: Handläggare: Linda Danielsson Miljöteknisk markundersökning vid järnvägsbro Myrens industriområde, Strömstads kommun Status: Banverkets avgränsningsvärden är avsedda att användas för bedömning av massor i samband med återanvändning inom Banverkets fastigheter. Utifrån avgränsningsvärdena kan Banverkets förslag med fem användningsklasser användas. Här har jämförelse gjorts med nivå 1, som är den klass som ställer högst krav och innebär fri användning inom Banverkets fastigheter, t ex för utfyllnad vid bostäder och daghem, fri vistelse för barn och vuxna (vid normalt levnadssätt), odling, djurhållning och uttag av grundvatten. Klassen innebär att flesta typer av mark- och vattenekosystem skyddas. För uppläggning av massorna anges inga restriktioner och att det är goda förutsättningar för etablering av växter och djur. 4 Genomförande av undersökningen Provgropsgrävning utfördes den 9 juni 2010 med spade. Provpunkternas placering framgår av kartan i Bilaga 1 och fältprotokoll återfinns i Bilaga 2. Provpunkt 1 och 4 är placerade ca 6 m från befintliga brostöd. Provpunkt 2 och 3 är placerade ca 1 m från befintliga brostöd. Provgroparna grävdes till 0,65-0,7 m under markytan i fem punkter. Jordproverna har uttagits som samlingsprov. Uttag av jordprover har anpassats till eventuella förändringar i jordart, färg, lukt eller dylikt. Samtliga jordprover har scannats med PID (fotojonisationsdetektor) med avseende på förekomst av flyktiga kolväten. Jordproverna har analyserats med avseende på metaller, PAH och bekämpningsmedel, se Tabell 1. Tabell 1 Laboratorieanalyser Ämne/parameter Metaller (As, Ba, Be, Cd, Co, Cr, Cu, Fe, Li, Mn, Mo, Ni, Pb, P, Sr, V, Zn, Hg) Antal analyser Jord 8 L:\3501\Startsidan i Strömstad AB\ MMU Myren förstudie järnväg\3_dokument\37_rapport\miljöteknisk undersökning\miljöteknisk markundersökning järnväg doc Mall: Rapport Advanced 2010.dot ver 1.0 PAH 6 Bekämpningsmedel (imazapyr, glyfosat, AMPA, diuron, dimetylerad diuron) Samtliga laboratorieanalyser har utförts av ALS Laboratory Group. 5 Resultat 5.1 Fältanalyser och fältobservationer I samband med provgropsgrävningen konstaterades att banvallen består av sand, åtminstone de översta ca 0,7 m. Slipers av trä ligger ned till ca 0,1 m under markytan. 2 7 (10)

8 Uppdragsnr: Daterad: Reviderad: Handläggare: Linda Danielsson Miljöteknisk markundersökning vid järnvägsbro Myrens industriområde, Strömstads kommun Status: Uttagna jordprover analyseras med hjälp av en PID (fotojonisationsdetektor) för att undersöka förekomst av flyktiga organiska ämnen (VOC) i marken. Resultaten av PID-analyserna redovisas i Bilaga 2 och visar inte på förekomst av flyktiga organiska ämnen. 5.2 Laboratorieanalyser En sammanställning av analysresultaten framgår av Bilaga 3 och i Bilaga 4 återfinns analysrapporterna. PAH Jordprov från ca 0-0,3/0,35 m under markytan har analyserats med avseende på PAH från fyra av provpunkterna och för djupare nivåer har jordprov analyserats från två provpunkter. Analysresultaten visar på halter under Naturvårdsverkets riktvärde för KM för alla provpunkter utom provpunkt 4. I provpunkt 4 är analyserade halter över riktvärdet för KM ned till 0,65 m. Halterna av PAH i provpunkt 4 understiger dock riktvärdet för MKM. Metaller Jordprov från ca 0-0,3 m under markytan har analyserats med avseende på metaller från samtliga provpunkter och för djupare nivåer har jordprov analyserats från tre provpunkter. Analysresultaten visar på halter under Naturvårdsverkets riktvärden för KM för alla ämnen utom arsenik. Analyserade halter av arsenik överstiger riktvärdet för MKM i provpunkt 1 och 2 för nivån ca 0-0,3/0,35 m under markytan. I provpunkt 3 och 4 överstiger analyserade halter av arsenik riktvärdet för KM för nivån ca 0-0,3 m under markytan. I prov från nivån ca 0,3/0,35-0,55/0,7 m var analyserade halter av arsenik under riktvärdet för KM i de tre analyserade proverna. L:\3501\Startsidan i Strömstad AB\ MMU Myren förstudie järnväg\3_dokument\37_rapport\miljöteknisk undersökning\miljöteknisk markundersökning järnväg doc Mall: Rapport Advanced 2010.dot ver 1.0 Bekämpningsmedel Jordprov från två nivåer i provpunkt 3 har analyserats med avseende på bekämpningsmedel. Analyserade halter av glyfosat, AMPA, imazapyr samt dimetylerad diuron var under laboratoriets rapporteringsgräns. Analyserade halter av diuron i prov 0,3-0,65 m under markytan ligger strax över Banverkets avgränsningsvärde för nivå 1 där dricksvattenbrunnar eller dricksvattenresurser kan påverkas. Det ligger dock under avgränsningsvärdet för nivå 1, om drickvattenbrunnar eller dricksvattenresurser inte kan påverkas. 8 (10)

9 Uppdragsnr: Daterad: Reviderad: Handläggare: Linda Danielsson Miljöteknisk markundersökning vid järnvägsbro Myrens industriområde, Strömstads kommun Status: 6 Förenklad riskbedömning Resultaten av undersökningen visar att det enbart är arsenikhalten i provpunkt 1 och 2 som överskrider Naturvårdsverkets riktvärde för MKM. Påvisade halter av arsenik i ytliga prover i provpunkt 1 och 2 (nivå 0-0,3/0,35 m under markytan) översteg Naturvårdsverkets riktvärde för MKM. Uppmätta halter av arsenik innebär risk för negativ påverkan på människors hälsa i samband med intag av jord. Det bedöms också att det finns risk för negativ påverkan på markmiljön och för spridning till grundvatten. För övriga metaller och PAH är analyserade halter under riktvärdet för MKM. Påvisade halter av diuron överstiger enbart marginellt Banverkets avgränsningsvärde för nivå 1, när dricksvattenbrunnar eller dricksvattenresurser kan påverkan. I närområdet finns inga dricksvattenbrunnar eller dricksvattenresurser. Halterna underskrider avgränsningsvärdet för nivå 1, när inga drickvattenbrunnar eller dricksvattenresurser kan påverkas. 7 Slutsatser och rekommendationer Hantering av massor i samband med schaktning Provpunkt 1 och 2 (väster om brostöd) Halter av arsenik över riktvärdet för MKM på nivån 0-0,35 m under markytan innebär att jordmassorna behöver avskiljas och omhändertas separat i samband med schaktning. Massorna klassas som över riktvärdet för MKM och lämnas till mottagare som har tillstånd att ta emot sådana massor. Provpunkt 3 och 4 (öster om brostöd) Påvisade halter av arsenik är över riktvärdet för KM i prover från nivån ca 0-0,3 m under markytan. Påvisade halter av PAH är i provpunkt 4 över riktvärdet för KM i prover från nivån 0-0,65 m under markytan. L:\3501\Startsidan i Strömstad AB\ MMU Myren förstudie järnväg\3_dokument\37_rapport\miljöteknisk undersökning\miljöteknisk markundersökning järnväg doc Mall: Rapport Advanced 2010.dot ver 1.0 För djupare liggande jordmassor, dvs > 0,6 m under markytan, finns inga analyser. Någon avgränsning av föroreningen nedåt har inte gjorts. I samband med schaktning bör massorna från 0-0,6 m under markytan omhändertas separat och klassas som mellan riktvärdet för KM och MKM. Massorna därunder behöver provtas och klassas innan de körs iväg. Av naturliga skäl kan det inte uteslutas att det finns föroreningar i punkter som inte har undersökts eller föroreningar som inte har analyserats. Enligt miljöbalken 10 kap 11 skall den som äger eller brukar en fastighet oavsett om området tidigare ansetts förorenat genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och föroreningen kan medföra skada eller olägenhet för människors hälsa eller miljön. Innan schaktarbeten påbörjas skall en anmälan enligt miljöbalken inges till tillsynsmyndigheten, eftersom föroreningar har påträffats. 9 (10)

10 Uppdragsnr: Daterad: Reviderad: Handläggare: Linda Danielsson Miljöteknisk markundersökning vid järnvägsbro Myrens industriområde, Strömstads kommun Status: 8 Referenser Banverket, BVH Hantering av förorenade jordmassor ur avfalls- och föroeningssynpunkt. Naturvårdsverket, Riktvärden för förorenad jord. Rapport Sveriges Geologiska Undersökning, Brunnsarkivet på Internet: Sveriges Geologiska Undersökning, Jordartskarta skala 1: över Strömstad L:\3501\Startsidan i Strömstad AB\ MMU Myren förstudie järnväg\3_dokument\37_rapport\miljöteknisk undersökning\miljöteknisk markundersökning järnväg doc Mall: Rapport Advanced 2010.dot ver (10)

11 Uppdragsnr: BILAGA 1 Karta med provpunkter WSP Environmental Box Göteborg Besök: Rullagergatan 4 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

12 Bilaga 1 Provtagningspunkter, järnväg förbi Myrens industriområde, Strömstad N

13 Uppdragsnr: BILAGA 2 Fältprotokoll WSP Environmental Box Göteborg Besök: Rullagergatan 4 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

14 FÄLTPROTOKOLL Uppdragsnummer: Uppdragsnamn: Miljöteknisk provtagning, järnväg förbi Myrens industriområde Provtagningsdatum: Metod: Provgropar Punkt nr ,3 Nivå Jordart Anmärkningar Saml. prov Sa Träslipers 0-0,1 m u my Gräsrötter 0-0,1 m u my PID Lab.analys 1 <5 Metaller och PAH 0,3-0,7 Ljust skikt 0,3 m u my 2 <5 Metaller 2 0-0,35 Sa Träslipers 0-0,1 m u my Gräsrötter 0-0,1 m u my 1 <5 Metaller 0,35-0,55 Ljust skikt 2 <5 Metaller och PAH 0,55-0,75 3 < ,3 Sa Träslipers 0-0,1 m u my Gräsrötter 0-0,1 m u my 0,3-0,65 Litet skikt m ljus färg kring 0,4 m u my 1 <5 Metaller och PAH 2 <5 Träslipers 0-0,1 m u my 1 <5 Metaller och PAH 4 0-0,3 Sa 0,3-0,65 2 < ,3 Sa Träslipers 0-0,1 m u my Gräsrötter 0-0,1 m u my Litet skikt m ljus färg kring 0,25 m u my 1 <5 Metaller och PAH 0,3-0,7 2 <5 1 (3)

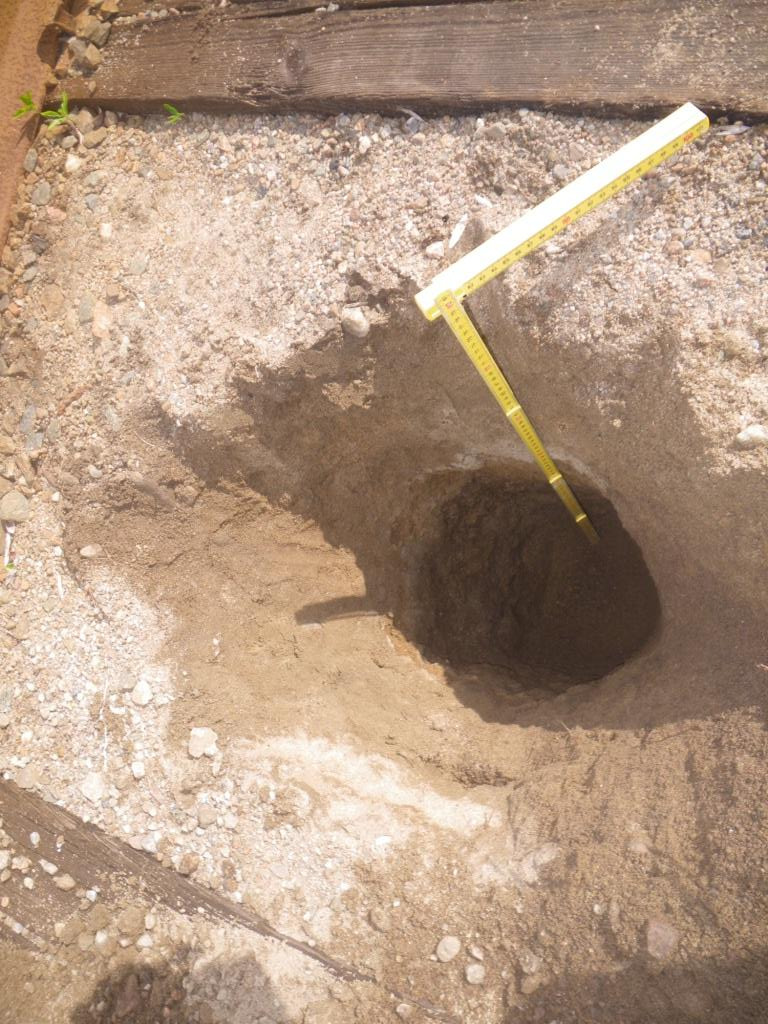

15 FÄLTPROTOKOLL Uppdragsnummer: Uppdragsnamn: Provtagningsdatum: Metod: Miljöteknisk provtagning, järnväg förbi Myrens industriområde Provgropar PG 1 PG 2 PG 3 PG 4 2 (3)

16 FÄLTPROTOKOLL Uppdragsnummer: Uppdragsnamn: Miljöteknisk provtagning, järnväg förbi Myrens industriområde Provtagningsdatum: Metod: Provgropar PG 5 3 (3)

17 Uppdragsnr: BILAGA 3 Sammanställning av analysresultat WSP Environmental Box Göteborg Besök: Rullagergatan 4 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

18 Järnväg förbi Myrens industriområde, Strömstad Uppdragsnr: Parameter Naturvårdverkets riktvärden 1) Banverket 2) Enhet Provpunkter KM MKM Avgränsningsvärde för nivå 1 Dricksvattenbrunnar/ dricksvattenresurs kan påverkas Dricksvattenbrunnar/ dricksvattenresurs kan EJ påverkas Djup m u my 0-0,3 0,3-0,7 0-0,35 0,35-0,55 0-0,3 0,3-0,65 0-0,3 0,3-0,65 0-0,3 TS % PAH naftalen mg/kg TS <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 acenaftylen mg/kg TS <0.1 <0.1 <0.1 0,26 <0.1 <0.1 acenaften mg/kg TS <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 fluoren mg/kg TS <0.1 <0.1 <0.1 <0.1 <0.1 <0.1 fenantren mg/kg TS <0.1 <0.1 <0.1 0,1 <0.1 <0.1 antracen mg/kg TS <0.1 <0.1 0,15 0,62 0,22 0,12 fluoranten mg/kg TS 0,15 0,11 0,17 0,43 0,58 0,16 pyren mg/kg TS 0,11 <0.1 0,13 0,34 0,51 0,16 bens(a)antracen mg/kg TS <0.05 <0.05 0,09 0,31 0,3 0,07 krysen mg/kg TS <0.05 <0.05 0,12 0,39 0,41 0,12 bens(b)fluoranten mg/kg TS 0,14 0,06 0,12 0,67 0,48 0,15 bens(k)fluoranten mg/kg TS 0,06 <0.05 0,06 0,29 0,18 0,05 bens(a)pyren mg/kg TS <0.05 <0.05 <0.05 0,21 0,16 0,05 dibens(ah)antracen mg/kg TS <0.05 <0.05 <0.05 0,06 <0.05 <0.05 benso(ghi)perylen mg/kg TS <0.1 <0.1 <0.1 0,15 0,1 <0.1 indeno(123cd)pyren mg/kg TS <0.05 <0.05 <0.05 0,21 0,12 <0.05 PAH, summa 16 mg/kg TS <1.3 <1.3 < ,1 <1.3 PAH, summa cancerogena mg/kg TS 0,2 0,06 0,39 2,1 1,7 0,44 PAH, summa övriga mg/kg TS 0,26 0,11 0,45 1,9 1,4 0,44 PAH, summa L 3 15 mg/kg TS <0.15 <0.15 <0.15 0,26 <0.15 <0.15 PAH, summa M 3 20 mg/kg TS 0,26 0,11 0,45 1,5 1,3 0,44 PAH, summa H 1 10 mg/kg TS 0,2 0,06 0,39 2,3 1,8 0,44 Metaller As mg/kg TS 74,7 5,94 58,3 <3 22,3 18,8 9,39 5,01 Ba mg/kg TS 15,4 9,15 11, , ,5 16,1 Be mg/kg TS 0,193 0,129 0,137 0,166 0,225 0,204 0,129 0,254 Cd 0,5 15 mg/kg TS <0.1 <0,1 <0,1 <0.1 <0.1 0,181 <0,1 <0.1 Co mg/kg TS 2,63 1,99 2,29 1,59 2,64 2,91 2,48 2,54 Cr mg/kg TS 10,3 3,06 7,78 3,74 5,98 7,16 6,05 3,84 Cu mg/kg TS 31,3 4,2 18,6 6, ,2 Fe mg/kg TS Li mg/kg TS 3,07 3,05 2,69 3,16 3,77 3,59 3,28 4,02 Mn mg/kg TS , Mo mg/kg TS <0.4 <0,4 <0,4 <0.4 <0.4 <0.4 <0,4 <0.4 Ni mg/kg TS 4,75 2,32 4,08 2,68 5,28 4,49 4,17 4,2 P mg/kg TS Pb mg/kg TS 16,3 4,01 11,8 4,49 10,7 10,9 9,52 8,77 Sr mg/kg TS 3,4 3,94 2,11 3,92 3,99 3,42 2,74 4,22 V mg/kg TS 9,16 7,04 7,04 7,52 10,5 10,4 8,62 9,05 Zn mg/kg TS 47,4 14,1 35,7 12,6 33,2 70,1 86,9 22 Hg 0,25 2,5 mg/kg TS 0,0506 <1 <1 <0.04 <0.04 <0.04 <1 <0.04 Bekämpningsmedel imazapyr 0,01 1 mg/kg TS <0.100 <0.100 glyfosat mg/kg TS < < ,6 10 AMPA mg/kg TS < < diuron mg/kg TS 0,0319 0,0542 0,05 0,1 demetylerad diuron I mg/kg TS <0.010 < ) Naturvårdsverket, Riktvärden för förorenad mark. 2) Banverket, BVH Hantering av jordmassor ur avfalls- och föroreningssynpunkt. Kursiv stil = ej jämförbart med Naturvårdverkets riktvärden eller Banverkets avgränsningsvärde pga för hög rapporteringsgräns. Fet stil = över Naturvårdsverkets riktvärde för KM Fet stil och grått = över Naturvårdsverkets riktvärde för MKM Fet stil kursiv = över Banverkets avgränsningsvärde för nivå 1 nära dricksvattenbrunnar/ dricksvattenresurs Svart kant runt, fet kursiv stil = över Banverkets avgränsningsvärde för nivå 1 EJ nära dricksvattenbrunnar/ dricksvattenresurs Bilaga 3 Sammanställning av analysresultat

19 Uppdragsnr: BILAGA 4 Analysrapporter WSP Environmental Box Göteborg Besök: Rullagergatan 4 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

20 Rapport Sida 1 (7) T LZDF0V3YA WSP Environmental Projekt Linda Danielsson Bestnr Registrerad Rullaregatan 4 Utfärdad Göteborg Analys av fast prov Er beteckning 1 (0-0,3m) Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 96.9 % 1 O LISO naftalen <0.1 mg/kg TS 2 D MISW acenaftylen <0.1 mg/kg TS 2 D MISW acenaften <0.1 mg/kg TS 2 D MISW fluoren <0.1 mg/kg TS 2 D MISW fenantren <0.1 mg/kg TS 2 D MISW antracen <0.1 mg/kg TS 2 D MISW fluoranten 0.15 mg/kg TS 2 D MISW pyren 0.11 mg/kg TS 2 D MISW bens(a)antracen <0.05 mg/kg TS 2 D MISW krysen <0.05 mg/kg TS 2 D MISW bens(b)fluoranten 0.14 mg/kg TS 2 D MISW bens(k)fluoranten mg/kg TS 2 D MISW bens(a)pyren <0.05 mg/kg TS 2 D MISW dibens(ah)antracen <0.05 mg/kg TS 2 D MISW benso(ghi)perylen <0.1 mg/kg TS 2 D MISW indeno(123cd)pyren <0.05 mg/kg TS 2 D MISW PAH, summa 16 <1.3 mg/kg TS 2 D MISW PAH, summa cancerogena 0.20 mg/kg TS 2 D MISW PAH, summa övriga 0.26 mg/kg TS 2 D MISW PAH, summa L <0.15 mg/kg TS 2 D MISW PAH, summa M 0.26 mg/kg TS 2 D MISW PAH, summa H 0.20 mg/kg TS 2 D MISW TS_105 C 96.5 % 3 V STGR As mg/kg TS 3 E STGR Ba mg/kg TS 3 E STGR Be mg/kg TS 3 E STGR Cd <0.1 mg/kg TS 3 E STGR Co mg/kg TS 3 E STGR Cr mg/kg TS 3 E STGR Cu mg/kg TS 3 E STGR Fe mg/kg TS 3 E STGR Li mg/kg TS 3 E STGR Mn mg/kg TS 3 E STGR Mo <0.4 mg/kg TS 3 E STGR Ni mg/kg TS 3 E STGR P mg/kg TS 3 E STGR Pb mg/kg TS 3 E STGR Sr mg/kg TS 3 E STGR V mg/kg TS 3 E STGR Zn mg/kg TS 3 E STGR Hg mg/kg TS 3 H STGR ALS Scandinavia AB Box Täby Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

21 Rapport Sida 2 (7) T LZDF0V3YA Er beteckning 2 (0,35-0,55m) Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 95.0 % 1 O LISO naftalen <0.1 mg/kg TS 2 D MISW acenaftylen <0.1 mg/kg TS 2 D MISW acenaften <0.1 mg/kg TS 2 D MISW fluoren <0.1 mg/kg TS 2 D MISW fenantren <0.1 mg/kg TS 2 D MISW antracen <0.1 mg/kg TS 2 D MISW fluoranten 0.11 mg/kg TS 2 D MISW pyren <0.1 mg/kg TS 2 D MISW bens(a)antracen <0.05 mg/kg TS 2 D MISW krysen <0.05 mg/kg TS 2 D MISW bens(b)fluoranten mg/kg TS 2 D MISW bens(k)fluoranten <0.05 mg/kg TS 2 D MISW bens(a)pyren <0.05 mg/kg TS 2 D MISW dibens(ah)antracen <0.05 mg/kg TS 2 D MISW benso(ghi)perylen <0.1 mg/kg TS 2 D MISW indeno(123cd)pyren <0.05 mg/kg TS 2 D MISW PAH, summa 16 <1.3 mg/kg TS 2 D MISW PAH, summa cancerogena mg/kg TS 2 D MISW PAH, summa övriga 0.11 mg/kg TS 2 D MISW PAH, summa L <0.15 mg/kg TS 2 D MISW PAH, summa M 0.11 mg/kg TS 2 D MISW PAH, summa H mg/kg TS 2 D MISW TS_105 C 95.5 % 3 V STGR As <3 mg/kg TS 3 E STGR Ba mg/kg TS 3 E STGR Be mg/kg TS 3 E STGR Cd <0.1 mg/kg TS 3 E STGR Co mg/kg TS 3 E STGR Cr mg/kg TS 3 E STGR Cu mg/kg TS 3 E STGR Fe mg/kg TS 3 E STGR Li mg/kg TS 3 E STGR Mn mg/kg TS 3 E STGR Mo <0.4 mg/kg TS 3 E STGR Ni mg/kg TS 3 E STGR P mg/kg TS 3 E STGR Pb mg/kg TS 3 E STGR Sr mg/kg TS 3 E STGR V mg/kg TS 3 E STGR Zn mg/kg TS 3 E STGR Hg <0.04 mg/kg TS 3 H STGR ALS Scandinavia AB Box Täby Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

22 Rapport Sida 3 (7) T LZDF0V3YA Er beteckning 3 (0-0,3m) Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 96.4 % 1 O LISO naftalen <0.1 mg/kg TS 2 D MISW acenaftylen <0.1 mg/kg TS 2 D MISW acenaften <0.1 mg/kg TS 2 D MISW fluoren <0.1 mg/kg TS 2 D MISW fenantren <0.1 mg/kg TS 2 D MISW antracen 0.15 mg/kg TS 2 D MISW fluoranten 0.17 mg/kg TS 2 D MISW pyren 0.13 mg/kg TS 2 D MISW bens(a)antracen mg/kg TS 2 D MISW krysen 0.12 mg/kg TS 2 D MISW bens(b)fluoranten 0.12 mg/kg TS 2 D MISW bens(k)fluoranten mg/kg TS 2 D MISW bens(a)pyren <0.05 mg/kg TS 2 D MISW dibens(ah)antracen <0.05 mg/kg TS 2 D MISW benso(ghi)perylen <0.1 mg/kg TS 2 D MISW indeno(123cd)pyren <0.05 mg/kg TS 2 D MISW PAH, summa 16 <1.3 mg/kg TS 2 D MISW PAH, summa cancerogena 0.39 mg/kg TS 2 D MISW PAH, summa övriga 0.45 mg/kg TS 2 D MISW PAH, summa L <0.15 mg/kg TS 2 D MISW PAH, summa M 0.45 mg/kg TS 2 D MISW PAH, summa H 0.39 mg/kg TS 2 D MISW TS_105 C 96.7 % 3 V STGR As mg/kg TS 3 E STGR Ba mg/kg TS 3 E STGR Be mg/kg TS 3 E STGR Cd <0.1 mg/kg TS 3 E STGR Co mg/kg TS 3 E STGR Cr mg/kg TS 3 E STGR Cu mg/kg TS 3 E STGR Fe mg/kg TS 3 E STGR Li mg/kg TS 3 E STGR Mn mg/kg TS 3 E STGR Mo <0.4 mg/kg TS 3 E STGR Ni mg/kg TS 3 E STGR P mg/kg TS 3 E STGR Pb mg/kg TS 3 E STGR Sr mg/kg TS 3 E STGR V mg/kg TS 3 E STGR Zn mg/kg TS 3 E STGR Hg <0.04 mg/kg TS 3 H STGR ALS Scandinavia AB Box Täby Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

23 Rapport Sida 4 (7) T LZDF0V3YA Er beteckning 4 (0-0,3m) Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 96.8 % 1 O LISO naftalen <0.1 mg/kg TS 2 D MISW acenaftylen 0.26 mg/kg TS 2 D MISW acenaften <0.1 mg/kg TS 2 D MISW fluoren <0.1 mg/kg TS 2 D MISW fenantren 0.10 mg/kg TS 2 D MISW antracen 0.62 mg/kg TS 2 D MISW fluoranten 0.43 mg/kg TS 2 D MISW pyren 0.34 mg/kg TS 2 D MISW bens(a)antracen 0.31 mg/kg TS 2 D MISW krysen 0.39 mg/kg TS 2 D MISW bens(b)fluoranten 0.67 mg/kg TS 2 D MISW bens(k)fluoranten 0.29 mg/kg TS 2 D MISW bens(a)pyren 0.21 mg/kg TS 2 D MISW dibens(ah)antracen mg/kg TS 2 D MISW benso(ghi)perylen 0.15 mg/kg TS 2 D MISW indeno(123cd)pyren 0.21 mg/kg TS 2 D MISW PAH, summa mg/kg TS 2 D MISW PAH, summa cancerogena 2.1 mg/kg TS 2 D MISW PAH, summa övriga 1.9 mg/kg TS 2 D MISW PAH, summa L 0.26 mg/kg TS 2 D MISW PAH, summa M 1.5 mg/kg TS 2 D MISW PAH, summa H 2.3 mg/kg TS 2 D MISW TS_105 C 96.8 % 3 V STGR As mg/kg TS 3 E STGR Ba mg/kg TS 3 E STGR Be mg/kg TS 3 E STGR Cd mg/kg TS 3 E STGR Co mg/kg TS 3 E STGR Cr mg/kg TS 3 E STGR Cu mg/kg TS 3 E STGR Fe mg/kg TS 3 E STGR Li mg/kg TS 3 E STGR Mn mg/kg TS 3 E STGR Mo <0.4 mg/kg TS 3 E STGR Ni mg/kg TS 3 E STGR P mg/kg TS 3 E STGR Pb mg/kg TS 3 E STGR Sr mg/kg TS 3 E STGR V mg/kg TS 3 E STGR Zn mg/kg TS 3 E STGR Hg <0.04 mg/kg TS 3 H STGR ALS Scandinavia AB Box Täby Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

24 Rapport Sida 5 (7) T LZDF0V3YA Er beteckning 5 (0-0,3m) Labnummer O Parameter Resultat Osäkerhet (±) Enhet Metod Utf Sign TS_105 C 95.9 % 1 O LISO naftalen <0.1 mg/kg TS 2 D MISW acenaftylen <0.1 mg/kg TS 2 D MISW acenaften <0.1 mg/kg TS 2 D MISW fluoren <0.1 mg/kg TS 2 D MISW fenantren <0.1 mg/kg TS 2 D MISW antracen 0.12 mg/kg TS 2 D MISW fluoranten 0.16 mg/kg TS 2 D MISW pyren 0.16 mg/kg TS 2 D MISW bens(a)antracen mg/kg TS 2 D MISW krysen 0.12 mg/kg TS 2 D MISW bens(b)fluoranten 0.15 mg/kg TS 2 D MISW bens(k)fluoranten mg/kg TS 2 D MISW bens(a)pyren mg/kg TS 2 D MISW dibens(ah)antracen <0.05 mg/kg TS 2 D MISW benso(ghi)perylen <0.1 mg/kg TS 2 D MISW indeno(123cd)pyren <0.05 mg/kg TS 2 D MISW PAH, summa 16 <1.3 mg/kg TS 2 D MISW PAH, summa cancerogena 0.44 mg/kg TS 2 D MISW PAH, summa övriga 0.44 mg/kg TS 2 D MISW PAH, summa L <0.15 mg/kg TS 2 D MISW PAH, summa M 0.44 mg/kg TS 2 D MISW PAH, summa H 0.44 mg/kg TS 2 D MISW TS_105 C 95.7 % 3 V STGR As mg/kg TS 3 E STGR Ba mg/kg TS 3 E STGR Be mg/kg TS 3 E STGR Cd <0.1 mg/kg TS 3 E STGR Co mg/kg TS 3 E STGR Cr mg/kg TS 3 E STGR Cu mg/kg TS 3 E STGR Fe mg/kg TS 3 E STGR Li mg/kg TS 3 E STGR Mn mg/kg TS 3 E STGR Mo <0.4 mg/kg TS 3 E STGR Ni mg/kg TS 3 E STGR P mg/kg TS 3 E STGR Pb mg/kg TS 3 E STGR Sr mg/kg TS 3 E STGR V mg/kg TS 3 E STGR Zn mg/kg TS 3 E STGR Hg <0.04 mg/kg TS 3 H STGR ALS Scandinavia AB Box Täby Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

25 Rapport Sida 6 (7) T LZDF0V3YA * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av torrsubstans enligt SS /1 Provet torkas i värmeskåp vid 105 C. Mätosäkerhet (k=2): ±6% 2 Paket OJ-1 Provet extraheras med aceton/hexan. Analys sker med GC/MS PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Bestämning av polycykliska aromatiska kolväten; summa PAH L, summa PAH M och summa PAH H. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Mätosäkerhet k=2 Summa 16 PAH: ±23% vid 30,4 mg/kg 3 Bestämning av metaller inklusive Hg med låg LOQ. Provet har torkats vid 105 C enligt SS Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. Upplösning har skett med autoklav eller mikrovågsugn i slutna teflonbehållare. Analysprovet har siktats genom en 2 mm siktduk. Analys har skett enligt EPA metoder (modifierade) (ICP-AFS) och (ICP-MS). LISO MISW STGR Godkännare Linda Söderberg, Kemist Miryam Swartling, Kemist Sture Grägg, Kemist D E H O V Utf 1 För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 1087). Mätningen utförd med ICP-AES För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av SWEDAC ackrediterat laboratorium (Reg.nr. 1087). Mätningen utförd med ICP-SFMS För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av SWEDAC ackrediterat laboratorium (Reg.nr. 1087). För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 1087). Våtkemisk analys 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Täby Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

26 Rapport Sida 7 (7) T LZDF0V3YA För mätningen svarar ALS Scandinavia AB, Aurorum 10, Luleå, som är av SWEDAC ackrediterat laboratorium (Reg.nr. 1087). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Guide to the Expression of Uncertainty in Measurement", ISO, Geneva, Switzerland 1993) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. ALS Scandinavia AB Box Täby Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

27 Rapport Sida 1 (3) L LSXWKBF36 WSP Environmental Projekt Linda Danielsson Registrerad Rullaregatan 4 Utfärdad Göteborg Analys: PM1C-JM Er beteckning 1(0,3-0,7m) Labnummer U Parameter Resultat Mätosäkerhet (±) Enhet Metod Utf Sign TS % % 1 V ANER As mg/kg TS 2 E ANEN Ba mg/kg TS 2 E ANEN Be mg/kg TS 2 E ANEN Cd <0.1 mg/kg TS 2 E ANEN Co mg/kg TS 2 E ANEN Cr mg/kg TS 2 E ANEN Cu mg/kg TS 2 E ANEN Fe mg/kg TS 2 E ANEN Hg <1 mg/kg TS 2 E ANEN Li mg/kg TS 2 E ANEN Mn mg/kg TS 2 E ANEN Mo <0.4 mg/kg TS 2 E ANEN Ni mg/kg TS 2 E ANEN P mg/kg TS 2 E ANEN Pb mg/kg TS 2 E ANEN Sr mg/kg TS 2 E ANEN V mg/kg TS 2 E ANEN Zn mg/kg TS 2 E ANEN Er beteckning 2(0-0,35m) Labnummer U Parameter Resultat Mätosäkerhet (±) Enhet Metod Utf Sign TS % % 1 V ANER As mg/kg TS 2 E ANEN Ba mg/kg TS 2 E ANEN Be mg/kg TS 2 E ANEN Cd <0.1 mg/kg TS 2 E ANEN Co mg/kg TS 2 E ANEN Cr mg/kg TS 2 E ANEN Cu mg/kg TS 2 E ANEN Fe mg/kg TS 2 E ANEN Hg <1 mg/kg TS 2 E ANEN Li mg/kg TS 2 E ANEN Mn mg/kg TS 2 E ANEN Mo <0.4 mg/kg TS 2 E ANEN Ni mg/kg TS 2 E ANEN P mg/kg TS 2 E ANEN Pb mg/kg TS 2 E ANEN Sr mg/kg TS 2 E ANEN V mg/kg TS 2 E ANEN Zn mg/kg TS 2 E ANEN ALS Scandinavia AB Aurorum Luleå Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

28 Rapport Sida 2 (3) L LSXWKBF36 Er beteckning 4(0,3-0,65m) Labnummer U Parameter Resultat Mätosäkerhet (±) Enhet Metod Utf Sign TS % % 1 V ANER As mg/kg TS 2 E ANEN Ba mg/kg TS 2 E ANEN Be mg/kg TS 2 E ANEN Cd <0.1 mg/kg TS 2 E ANEN Co mg/kg TS 2 E ANEN Cr mg/kg TS 2 E ANEN Cu mg/kg TS 2 E ANEN Fe mg/kg TS 2 E ANEN Hg <1 mg/kg TS 2 E ANEN Li mg/kg TS 2 E ANEN Mn mg/kg TS 2 E ANEN Mo <0.4 mg/kg TS 2 E ANEN Ni mg/kg TS 2 E ANEN P mg/kg TS 2 E ANEN Pb mg/kg TS 2 E ANEN Sr mg/kg TS 2 E ANEN V mg/kg TS 2 E ANEN Zn mg/kg TS 2 E ANEN ALS Scandinavia AB Aurorum Luleå Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

29 Rapport Sida 3 (3) L LSXWKBF36 Metod 1 Analys enligt SS Provet har torkats vid 105 C enligt svensk standard SS Analysprovet har torkats vid 50 C och elementhalterna TS-korrigerats. Upplösning har skett i mikrovågsugn med 5 ml konc. HNO ml H 2O 2. Analysprovet har siktats genom en 2 mm siktduk. Analys har skett enligt EPA metoder (modifierade) (ICP-AES ) och (ICP-MS). ANEN ANER Godkännare Anna Engberg, Kemist Anna Varg, Våtkemi E V Utf 1 ICP-AES Våtkemi * efter parameternamn indikerar icke ackrediterad analys. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Guide to the Expression of Uncertainty in Measurement", ISO, Geneva, Switzerland 1993) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Aurorum Luleå Webb: E-post: info.lu@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

30 Rapport Sida 1 (2) T LRUCL4YXM WSP Environmental Projekt Linda Danielsson Bestnr Registrerad Rullaregatan 4 Utfärdad Göteborg Analys av fast prov Er beteckning 4 (0,3-0,65m) Labnummer O Parameter Resultat Enhet Metod Utf Sign TS_105 C 96.5 % 1 O KABJ naftalen <0.1 mg/kg TS 2 D MISW acenaftylen <0.1 mg/kg TS 2 D MISW acenaften <0.1 mg/kg TS 2 D MISW fluoren <0.1 mg/kg TS 2 D MISW fenantren <0.1 mg/kg TS 2 D MISW antracen 0.22 mg/kg TS 2 D MISW fluoranten 0.58 mg/kg TS 2 D MISW pyren 0.51 mg/kg TS 2 D MISW bens(a)antracen 0.30 mg/kg TS 2 D MISW krysen 0.41 mg/kg TS 2 D MISW bens(b)fluoranten 0.48 mg/kg TS 2 D MISW bens(k)fluoranten 0.18 mg/kg TS 2 D MISW bens(a)pyren 0.16 mg/kg TS 2 D MISW dibens(ah)antracen <0.05 mg/kg TS 2 D MISW benso(ghi)perylen 0.10 mg/kg TS 2 D MISW indeno(123cd)pyren 0.12 mg/kg TS 2 D MISW PAH, summa mg/kg TS 2 D MISW PAH, summa cancerogena* 1.7 mg/kg TS 2 N MISW PAH, summa övriga* 1.4 mg/kg TS 2 N MISW PAH, summa L* <0.15 mg/kg TS 2 N MISW PAH, summa M* 1.3 mg/kg TS 2 N MISW PAH, summa H* 1.8 mg/kg TS 2 N MISW ALS Scandinavia AB Box Täby Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

31 Rapport Sida 2 (2) T LRUCL4YXM * efter parameternamn indikerar icke ackrediterad analys. Metod 1 Bestämning av torrsubstans enligt SS /1 Provet torkas i värmeskåp vid 105 C. Mätosäkerhet (k=2): ±6% 2 Paket OJ-1 Provet extraheras med aceton/hexan. Analys sker med GC/MS PAH cancerogena utgörs av benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, dibenso(ah)antracen och indeno(123cd)pyren. Bestämning av polycykliska aromatiska kolväten; summa PAH L, summa PAH M och summa PAH H. Summa PAH L: naftalen, acenaften och acenaftylen. Summa PAH M: fluoren, fenantren, antracen, fluoranten och pyren Summa PAH H: benso(a)antracen, krysen, benso(b)fluoranten, benso(k)fluoranten, benso(a)pyren, indeno(1,2,3-c,d)pyren, dibenso(a,h)antracen och benso(g,h,i)perylen) Enligt nya direktiv från Naturvårdsverket oktober Mätosäkerhet k=2 Summa 16 PAH: ±23% vid 30,4 mg/kg KABJ MISW Godkännare Karin Björk, Kemist Miryam Swartling, Kemist D N O Utf 1 För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). För mätningen svarar ALS Scandinavia AB, Box 511, Täby som är av det svenska ackrediteringsorganet SWEDAC ackrediterat laboratorium (Reg.nr. 2030). Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Guide to the Expression of Uncertainty in Measurement", ISO, Geneva, Switzerland 1993) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Täby Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

32 Rapport Sida 1 (2) T JGMEXFD3E WSP Environmental Projekt Linda Danielsson Bestnr Registrerad Rullaregatan 4 Utfärdad Göteborg Analys av fast prov Er beteckning 3 (0-0,3m) Labnummer O Parameter Resultat Enhet Metod Utf Sign TS_105 C 97.3 % 1 1 CL imazapyr <0.100 mg/kg TS 1 1 CL glyfosat < mg/kg TS 1 1 CL AMPA* < mg/kg TS 1 1 CL diuron mg/kg TS 1 1 CL demetylerad diuron I <0.010 mg/kg TS 1 1 CL Er beteckning 3 (0,3-0,65m) Labnummer O Parameter Resultat Enhet Metod Utf Sign TS_105 C 95.9 % 1 1 CL imazapyr <0.100 mg/kg TS 1 1 CL glyfosat < mg/kg TS 1 1 CL AMPA* < mg/kg TS 1 1 CL diuron mg/kg TS 1 1 CL demetylerad diuron I <0.010 mg/kg TS 1 1 CL ALS Scandinavia AB Box Täby Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av

33 Rapport Sida 2 (2) T JGMEXFD3E * efter parameternamn indikerar icke ackrediterad analys. 1 Metod Bestämning av Herbicider, paket 1. CL Godkännare Camilla Lundeborg, Kemist Utf 1 1 För mätningen svarar GBA, Flensburger Straße 15, Pinneberg, Tyskland, som är av det tyska ackrediteringsorganet DAR ackrediterat laboratorium (Reg.nr. DAC-P ). DAR är signatär till ett MLA inom EA, samma MLA som SWEDAC är signatär till. Laboratorierna finns lokaliserade på följande adresser: Flensburger Straße 15, Pinneberg, Daimlerring 37, Hildesheim, Brekelbaumstraße1, Hameln, Wiedehopfstraße 30, Gelsenkirchen, Meißner Ring 3, Freiberg, Goldtschmidtstraße 5, Hamburg. Kontakta ALS Täby för ytterligare information. Mätosäkerheten anges som en utvidgad osäkerhet (enligt definitionen i "Guide to the Expression of Uncertainty in Measurement", ISO, Geneva, Switzerland 1993) beräknad med täckningsfaktor lika med 2 vilket ger en konfidensnivå på ungefär 95%. Mätosäkerhet från underleverantör anges oftast som en utvidgad osäkerhet beräknad med täckningsfaktor 2. För ytterligare information kontakta laboratoriet. Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat. Resultaten gäller endast det identifierade, mottagna och provade materialet. Beträffande laboratoriets ansvar i samband med uppdrag, se aktuell produktkatalog eller vår webbplats Den digitalt signerade PDF filen representerar orginalrapporten. Alla utskrifter från denna är att betrakta som kopior. 1 Utförande teknisk enhet (inom ALS Scandinavia) eller anlitat laboratorium (underleverantör). ALS Scandinavia AB Box Täby Webb: E-post: info.ta@alsglobal.com Tel: Fax: Dokumentet är godkänt och digitalt signerat av
