1 Halmstads Nya Bibliotek En resa från tanke till färdig byggnad Fastighetskontoret Christer Knutsson Rikard Ahlgren Foto tagna av: Sven-Ingvar Petersson Thure Gunnarsson

2

3 Ny kajpromenad Nissan Kulturskolan Nya Biblioteket Österskans

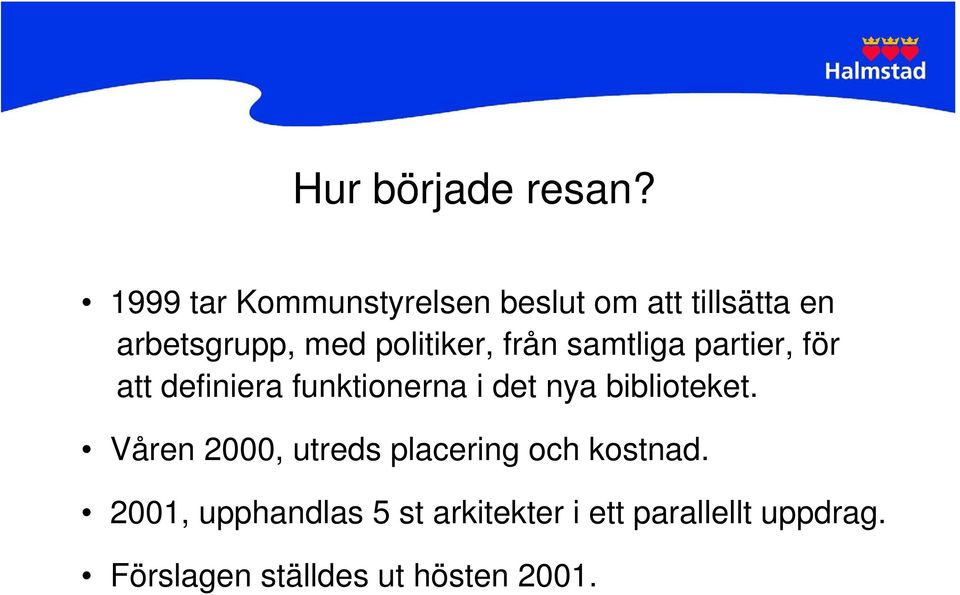

4 Hur började resan? 1999 tar Kommunstyrelsen beslut om att tillsätta en arbetsgrupp, med politiker, från samtliga partier, för att definiera funktionerna i det nya biblioteket. Våren 2000, utreds placering och kostnad. 2001, upphandlas 5 st arkitekter i ett parallellt uppdrag. Förslagen ställdes ut hösten 2001.

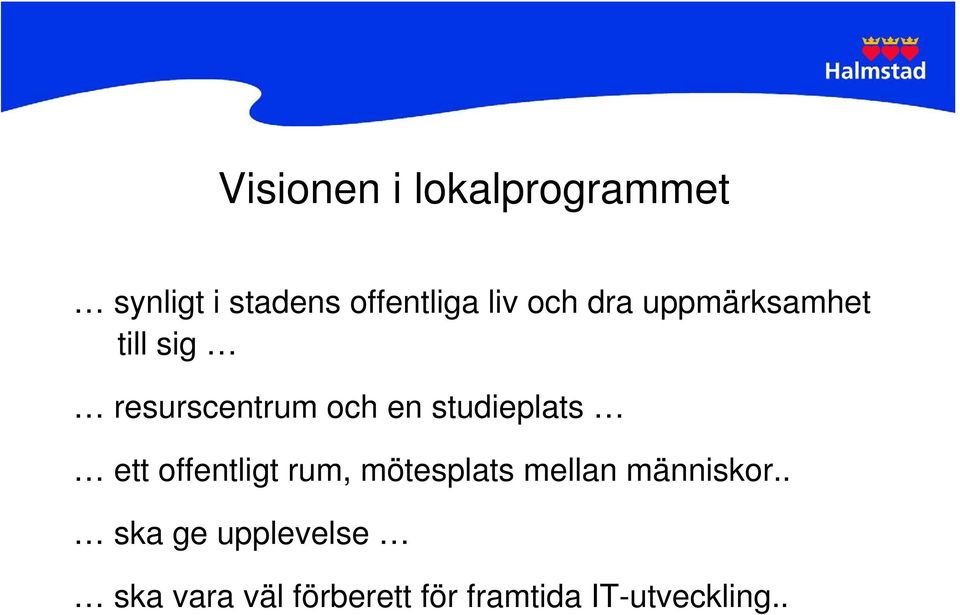

5 Visionen i lokalprogrammet synligt i stadens offentliga liv och dra uppmärksamhet till sig resurscentrum och en studieplats ett offentligt rum, mötesplats mellan människor.. ska ge upplevelse ska vara väl förberett för framtida IT-utveckling..

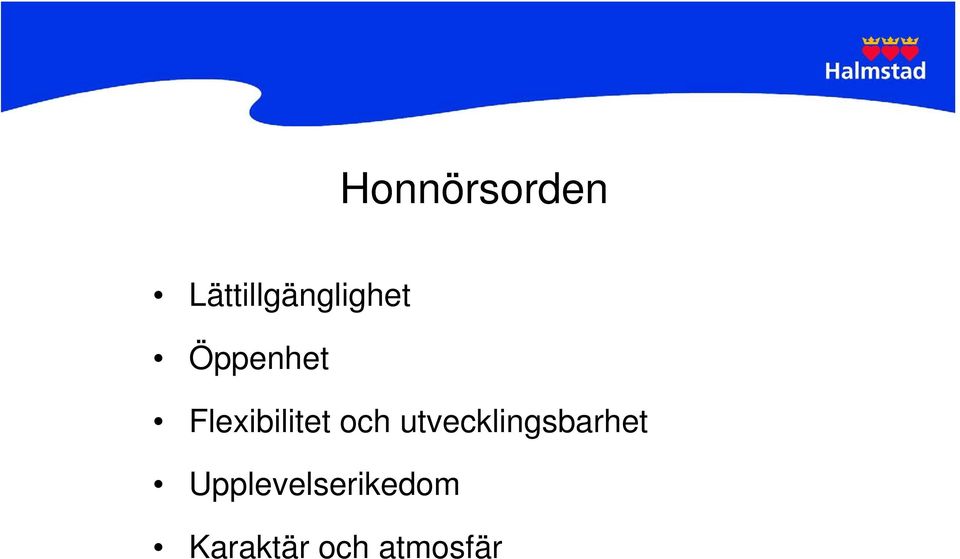

6 Honnörsorden Lättillgänglighet Öppenhet Flexibilitet och utvecklingsbarhet Upplevelserikedom Karaktär och atmosfär

7 Förslagen lämnades av: Michelsen Arkitekter White Arkitekter AB, Halmstad Fredblads Arkitekter AB, Halmstad Helander Leiviskä, Finland Schmidt, Hammer & Lassen, Danmark

8 Michelsen Arkitekter

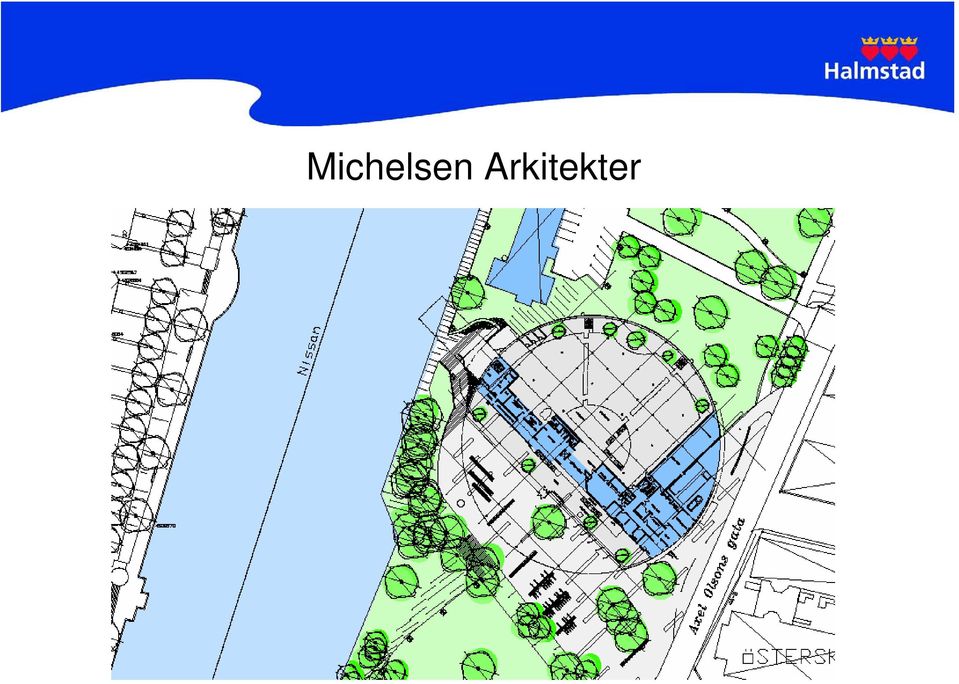

9 Michelsen Arkitekter

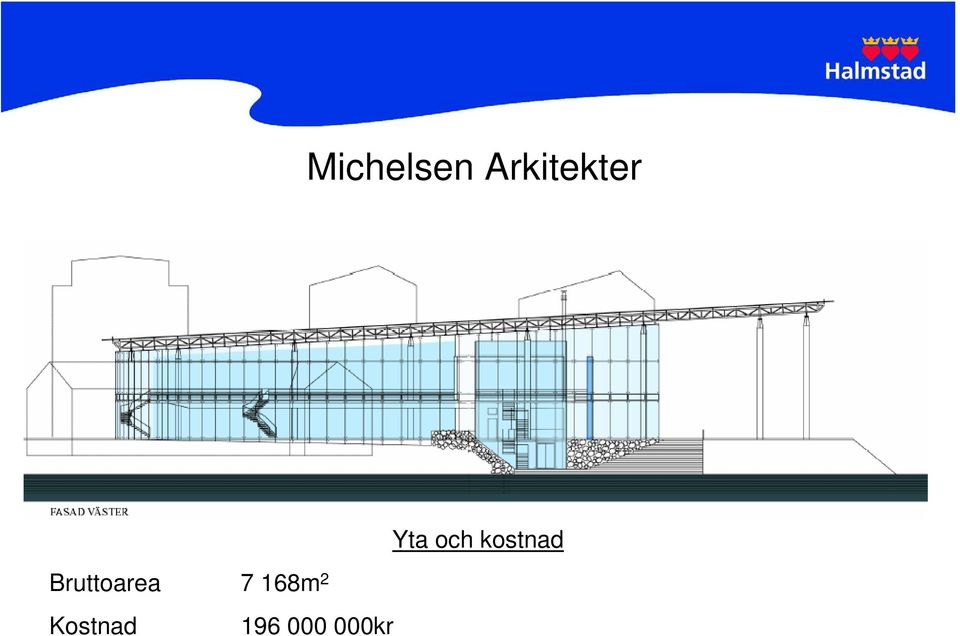

10 Michelsen Arkitekter Bruttoarea 7 168m 2 Yta och kostnad Kostnad kr

11 White Arkitekter AB

12 White Arkitekter AB

13 White Arkitekter AB Bruttoarea 7 865m 2 Yta och kostnad Kostnad kr

14 Fredblads Arkitekter AB

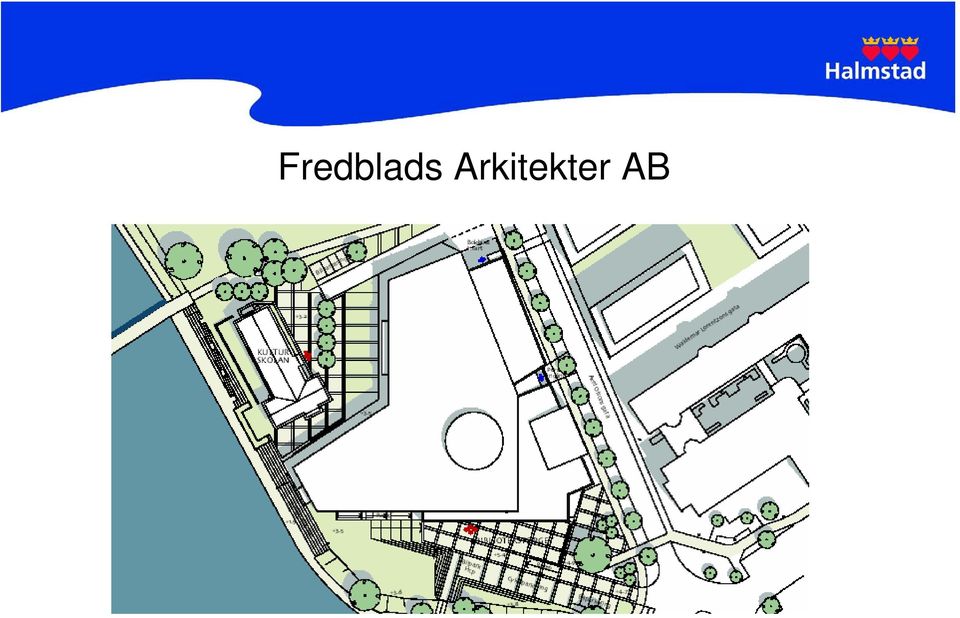

15 Fredblads Arkitekter AB

16 Fredblads Arkitekter AB Bruttoarea 8 286m 2 Yta och kostnad Kostnad kr

17 Helander Leiviskä

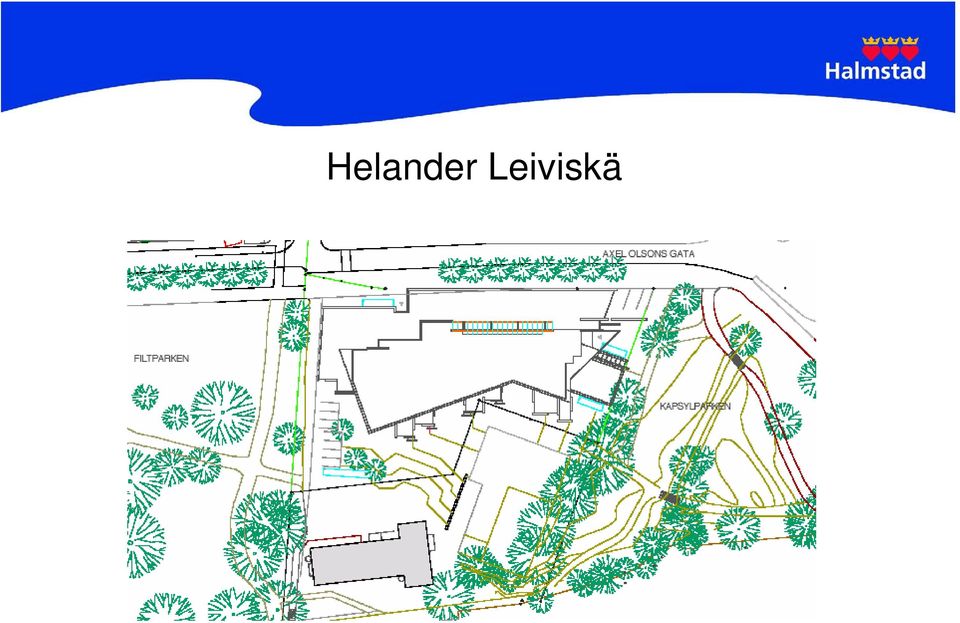

18 Helander Leiviskä

19 Helander Leiviskä Bruttoarea 8 186m 2 Yta och kostnad Kostnad kr

20 Schmidt, Hammer & Lassen

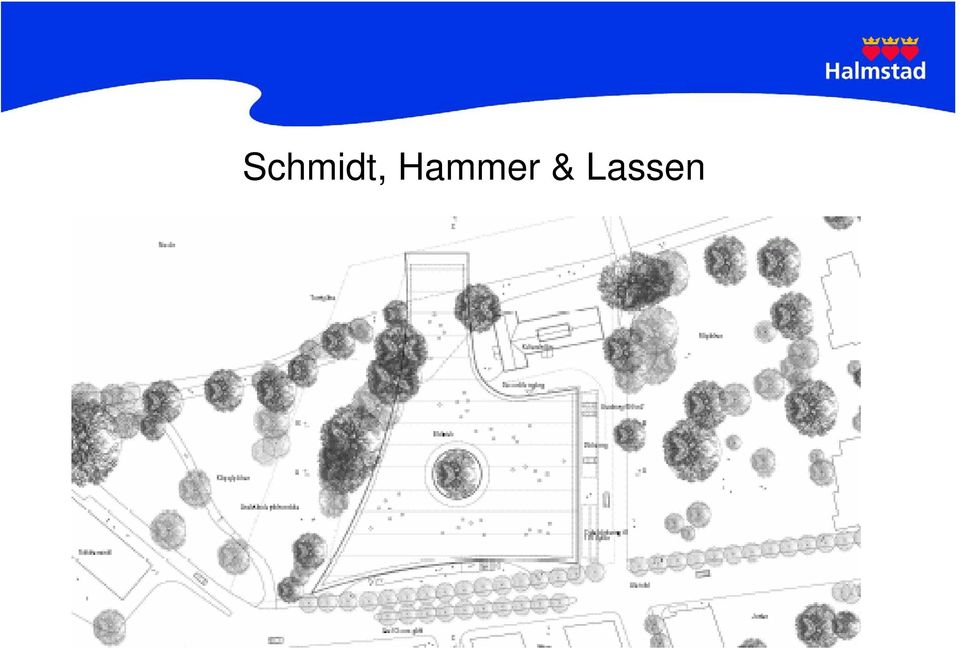

21 Schmidt, Hammer & Lassen

22 Schmidt, Hammer & Lassen Bruttoarea 8 031m 2 Yta och kostnad Kostnad kr

23 Resan går vidare Schmidt, Hammer & Lassens, förslag vinner och projekteringen påbörjas Entreprenörer upphandlas 2003 och byggnationen påbörjas vid årsskiftet

24 Arkitekt & Konsulter Arkitekt Statiker VVS El Styr Storkök Brandskydd Miljösamordning MAA Schmidt, Hammer & Lassen K/S, Åhus Ramböll Sverige AB Bengt Dahlgren Ramböll Sverige AB Carl Bro AB LA Storkösplanerarna Öresund Safety Advisers AB WSP Environmental

25 Lite allmän fakta Byggnad i tre plan. Källare, entréplan samt plan 1 Totalt 8060 m 2, ca 4000m 2 i entréplan. Publik yta ca m 2, övrigt teknikutrymmen, garage och personalutrymmen Glasfasaden mäter totalt 3500m 2 Kajpromenaden under, ingår i projektet. Byggkostnad ca: 178 mkr, varav ca 5 mkr kaj

26 Mer fakta Entreprenadkostnader ca: 140 mkr Uppdelad i 14 entreprenader Byggtid, dec 2003 jan Slutbesiktning 15 feb 2006 Inredningskostnad 21 mkr Total driftkostnad 30mkr/år, ökning med ca 20mkr

27 Entreprenader / Entreprenörer Byggentreprenad Markentreprenad Målningsentreprenad Rörentreprenad Ventilationsentreprenad Styr- & Övervakningsentreprenad Elentreprenad Sprinklerentreprenad Plattsättningsentreprenad Golvläggningsentreprenad Undertaksentreprenad Hissentreprenad Storköksentreprenad Glasfasadentreprenad Tage & Söner Byggnads AB Skanska Sverige AB Sandå Måleri AB NVS Installation AB YIT Building Systems AB TAC Svenska AB Laholms El AB Installationsbolaget Sprinkler AB Halmstad Kakelhus Sandå Måleri AB Interoc specialföretag AB RC Hisservice Electrolux professional Berlings Glas AB

28 Byggnaden vilar på cirka 445 pålar nedslagna till fast berggrund. Grupper om 3-8 pelare avslutas i en pålplint under källargolvet varifrån pelare bär upp de skivor som utgör byggnadens olika plan. Byggnaden stabiliseras av tre grupper av trapphus-hissar. 102 pelare bär upp tak och bjälklag

29 Källarplan Öppet magasin Slutet magasin Studierum Samlingssal 200 pers. Teknikrum

30 Entréplan Läsplatser ute över Nissan Skönlitteratur Bokbussgarage Barn & Ungdomsböcker Administration Sagorum & Verkstad Reception Bokrobot Café Tidningar Foaje Huvudentré Stadsgalleri

31 Plan 1 Del med dubbel takhöjd Facklitteratur & Arbetsplatser Administration Lokalhistoria & Släktforskning

32 Takplan Taklutning min 1:20 Utvändig takavvattning Hela taket täcks med mosssedum, ( olika arter av fetknopp och fetblad)

33 Dimensionerande förutsättningar Energianvändning 150 kwh/m 2 (värme, el kyla) Inomhusklimatet, temperaturdifferens, max 3 Cº U-värde på fasadkonstruktionen max 1.3W/m 2 Cº Energi transmittans inkl solskydd totalt 0.2, direkt 0.26 Luftläckage över fasad 0.2 l/s m 2 Ljudreduktion UV-transmission Temperatur på insidan glas min 17 Cº Luftrörelser till följd av kallras 0.15 m/s Datasimulering av inomhustemperaturer utfördes

34 Fasadkonstruktionen Isolerglas Stopray Carat, Glaverbel - 8mm lamell glas - 15mm argon - 6mm härdat glas Aluminium konstruktion Schuco Royal FW Djup 300mm, med slits för gejder för solskydd, cc 1360mm - Kablar för el och styr i profiler. Solskyddsgardiner Arkitron. - 1 motor / 4 sektioner Detta ger UV nära 0%, U-värde 1.2W/m 2 Cº och ljudreduktion Rw 38dB

35 Resan från en webbkamera

36 Resans slut
