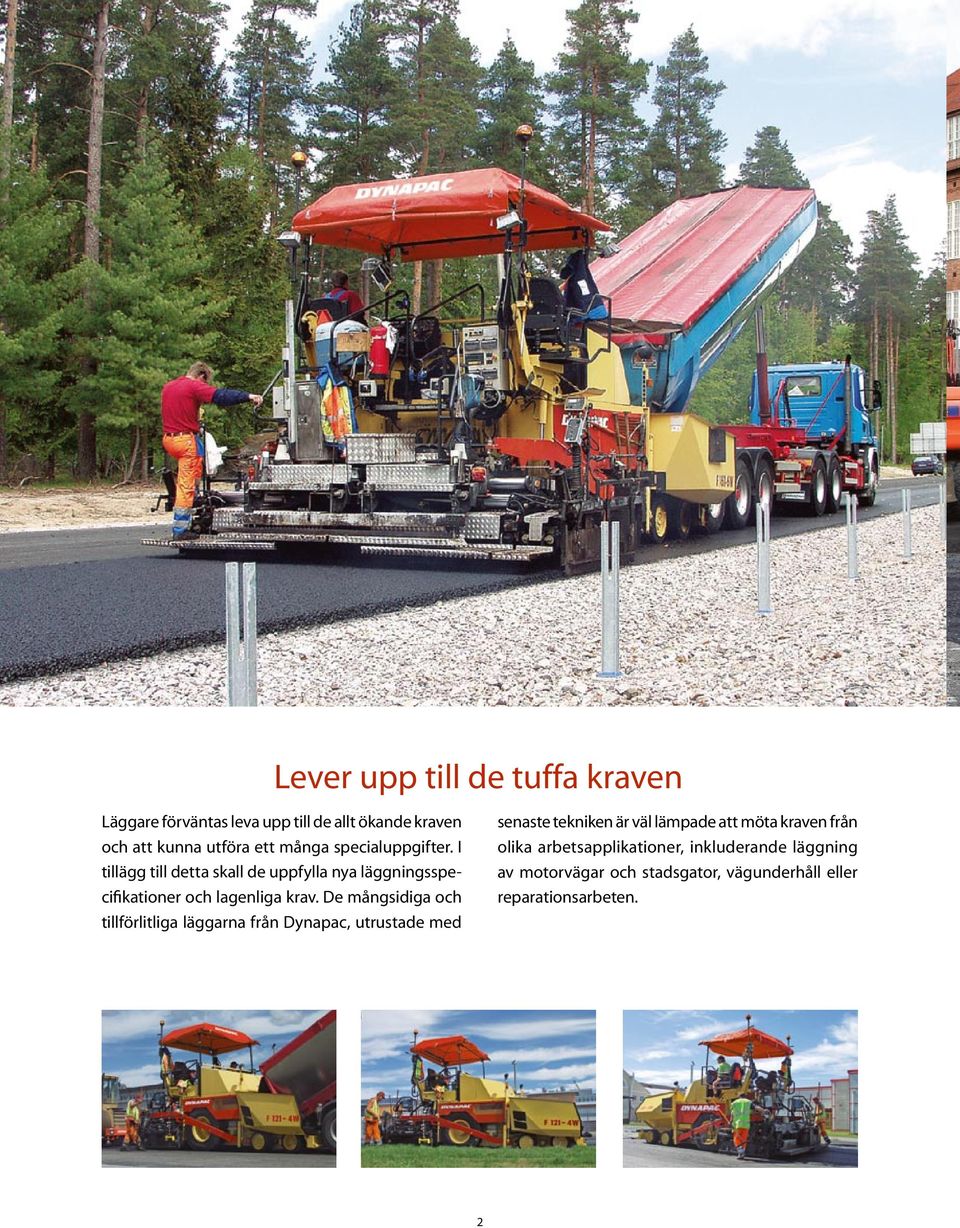

2 Lever upp till de tuffa kraven Läggare förväntas leva upp till de allt ökande kraven och att kunna utföra ett många specialuppgifter. I tillägg till detta skall de uppfylla nya läggningsspecifikationer och lagenliga krav. De mångsidiga och tillförlitliga läggarna från Dynapac, utrustade med senaste tekniken är väl lämpade att möta kraven från olika arbetsapplikationer, inkluderande läggning av motorvägar och stadsgator, vägunderhåll eller reparationsarbeten. 2

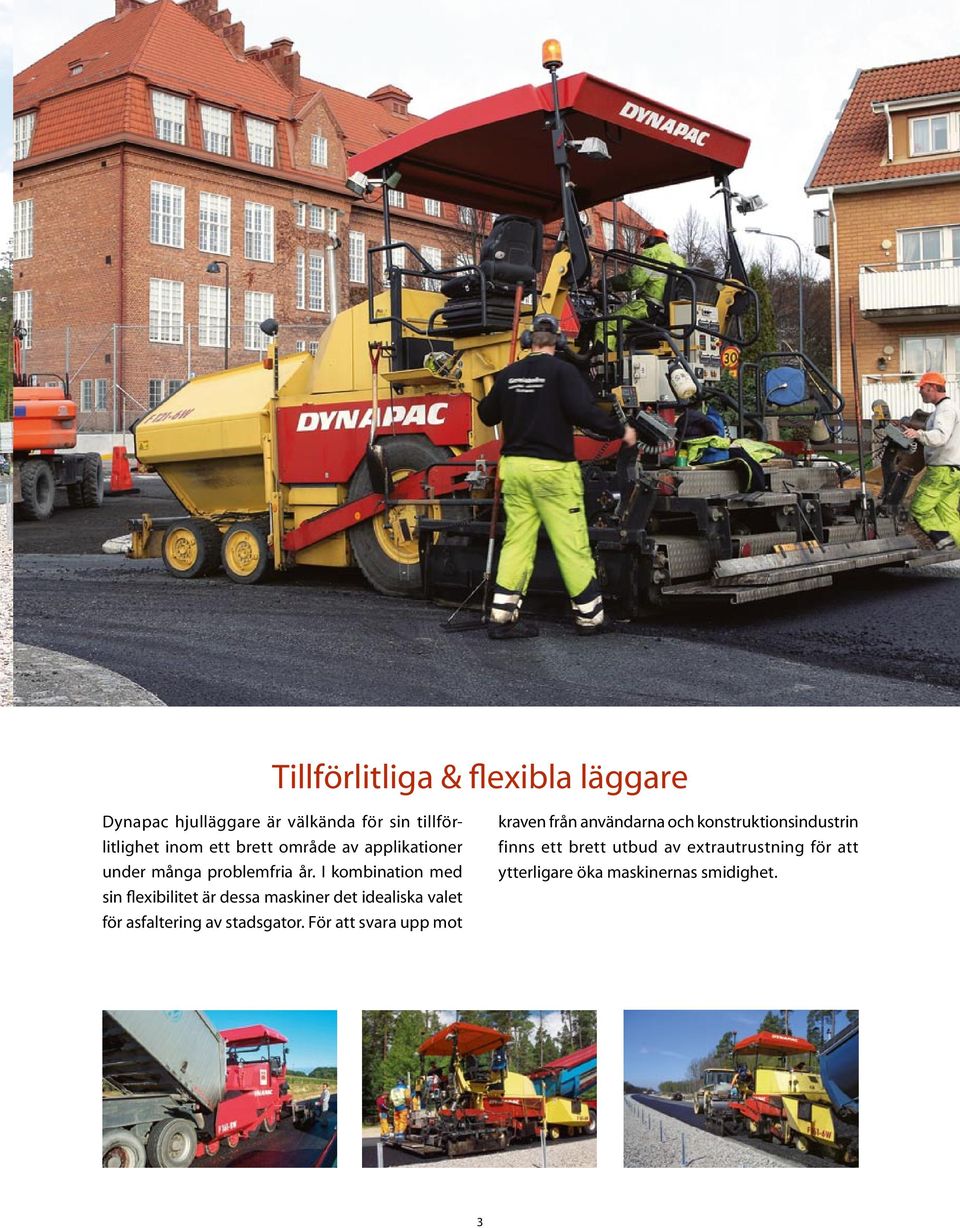

3 Tillförlitliga & flexibla läggare Dynapac hjulläggare är välkända för sin tillförlitlighet inom ett brett område av applikationer under många problemfria år. I kombination med sin flexibilitet är dessa maskiner det idealiska valet för asfaltering av stadsgator. För att svara upp mot kraven från användarna och konstruktionsindustrin finns ett brett utbud av extrautrustning för att ytterligare öka maskinernas smidighet. 3

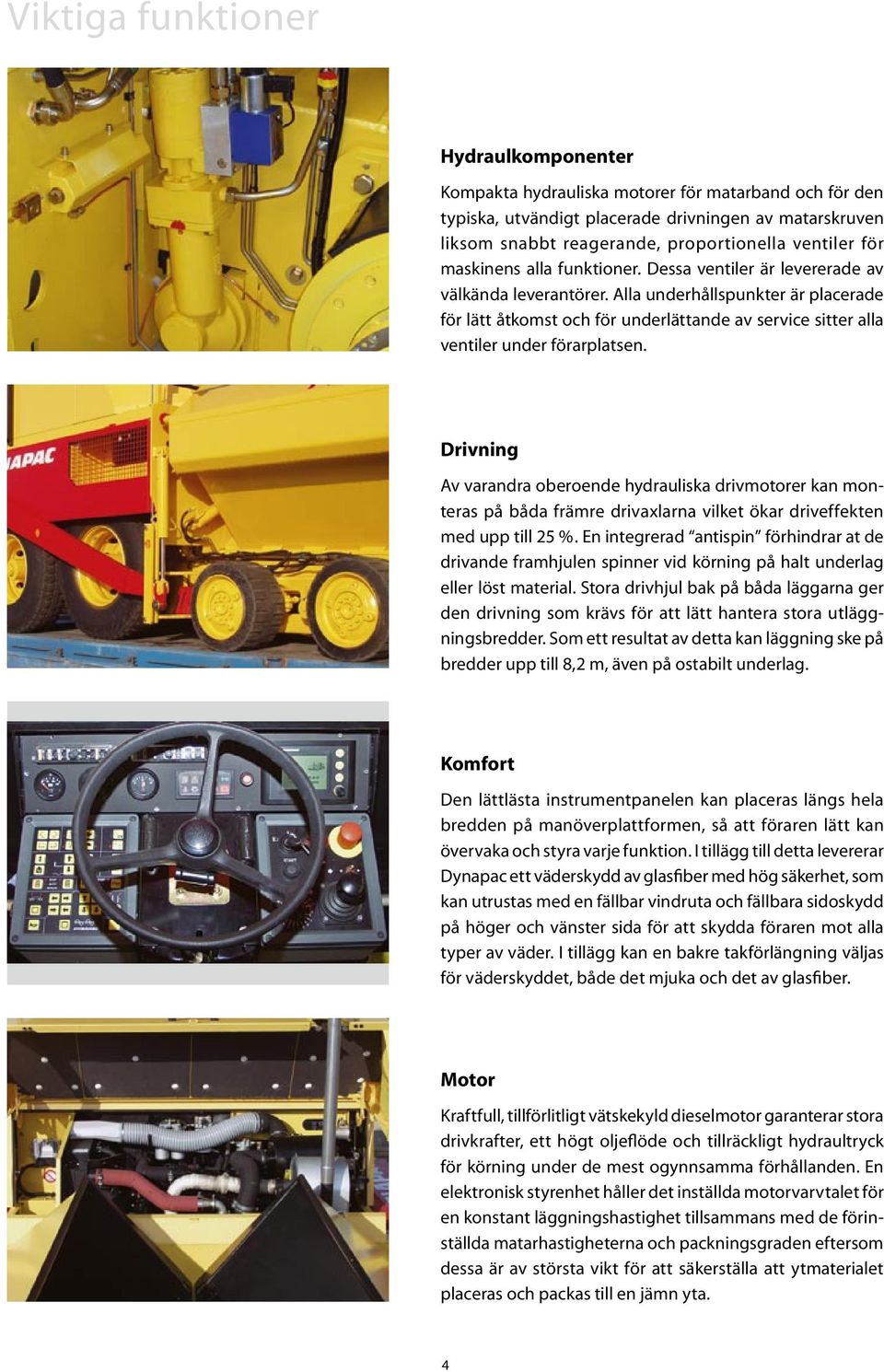

4 Viktiga funktioner Hydraulkomponenter Kompakta hydrauliska motorer för matarband och för den typiska, utvändigt placerade drivningen av matarskruven liksom snabbt reagerande, proportionella ventiler för maskinens alla funktioner. Dessa ventiler är levererade av välkända leverantörer. Alla underhållspunkter är placerade för lätt åtkomst och för underlättande av service sitter alla ventiler under förarplatsen. Drivning Av varandra oberoende hydrauliska drivmotorer kan monteras på båda främre drivaxlarna vilket ökar driveffekten med upp till 25 %. En integrerad antispin förhindrar at de drivande framhjulen spinner vid körning på halt underlag eller löst material. Stora drivhjul bak på båda läggarna ger den drivning som krävs för att lätt hantera stora utläggningsbredder. Som ett resultat av detta kan läggning ske på bredder upp till 8,2 m, även på ostabilt underlag. Komfort Den lättlästa instrumentpanelen kan placeras längs hela bredden på manöverplattformen, så att föraren lätt kan övervaka och styra varje funktion. I tillägg till detta levererar Dynapac ett väderskydd av glasfiber med hög säkerhet, som kan utrustas med en fällbar vindruta och fällbara sidoskydd på höger och vänster sida för att skydda föraren mot alla typer av väder. I tillägg kan en bakre takförlängning väljas för väderskyddet, både det mjuka och det av glasfiber. Motor Kraftfull, tillförlitligt vätskekyld dieselmotor garanterar stora drivkrafter, ett högt oljeflöde och tillräckligt hydraultryck för körning under de mest ogynnsamma förhållanden. En elektronisk styrenhet håller det inställda motorvarvtalet för en konstant läggningshastighet tillsammans med de förinställda matarhastigheterna och packningsgraden eftersom dessa är av största vikt för att säkerställa att ytmaterialet placeras och packas till en jämn yta. 4

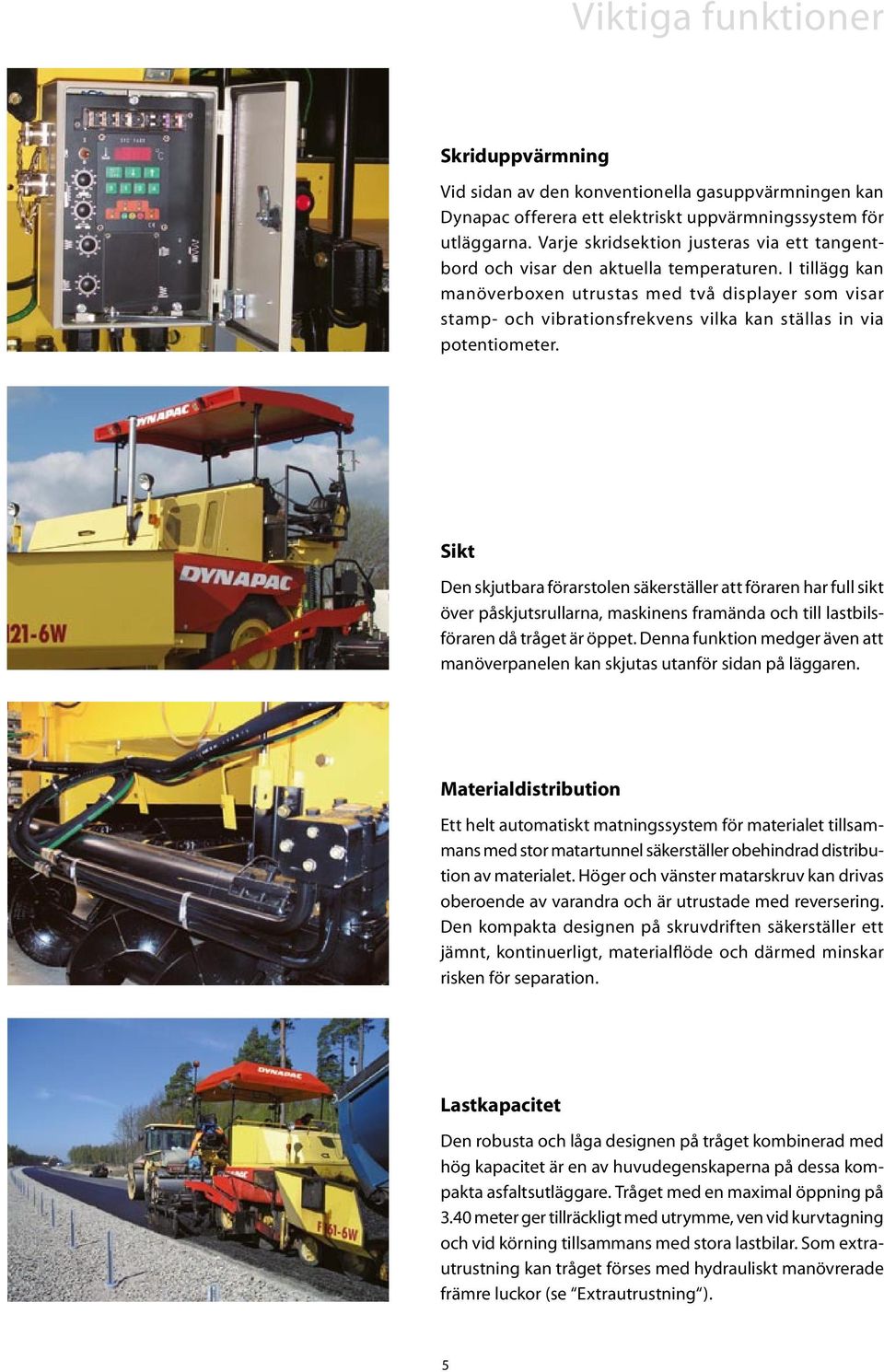

5 Viktiga funktioner Skriduppvärmning Vid sidan av den konventionella gasuppvärmningen kan Dynapac offerera ett elektriskt uppvärmningssystem för utläggarna. Varje skridsektion justeras via ett tangentbord och visar den aktuella temperaturen. I tillägg kan manöverboxen utrustas med två displayer som visar stamp- och vibrationsfrekvens vilka kan ställas in via potentiometer. Sikt Den skjutbara förarstolen säkerställer att föraren har full sikt över påskjutsrullarna, maskinens framända och till lastbilsföraren då tråget är öppet. Denna funktion medger även att manöverpanelen kan skjutas utanför sidan på läggaren. Materialdistribution Ett helt automatiskt matningssystem för materialet tillsammans med stor matartunnel säkerställer obehindrad distribution av materialet. Höger och vänster matarskruv kan drivas oberoende av varandra och är utrustade med reversering. Den kompakta designen på skruvdriften säkerställer ett jämnt, kontinuerligt, materialflöde och därmed minskar risken för separation. Lastkapacitet Den robusta och låga designen på tråget kombinerad med hög kapacitet är en av huvudegenskaperna på dessa kompakta asfaltsutläggare. Tråget med en maximal öppning på 3.40 meter ger tillräckligt med utrymme, ven vid kurvtagning och vid körning tillsammans med stora lastbilar. Som extrautrustning kan tråget förses med hydrauliskt manövrerade främre luckor (se Extrautrustning ). 5

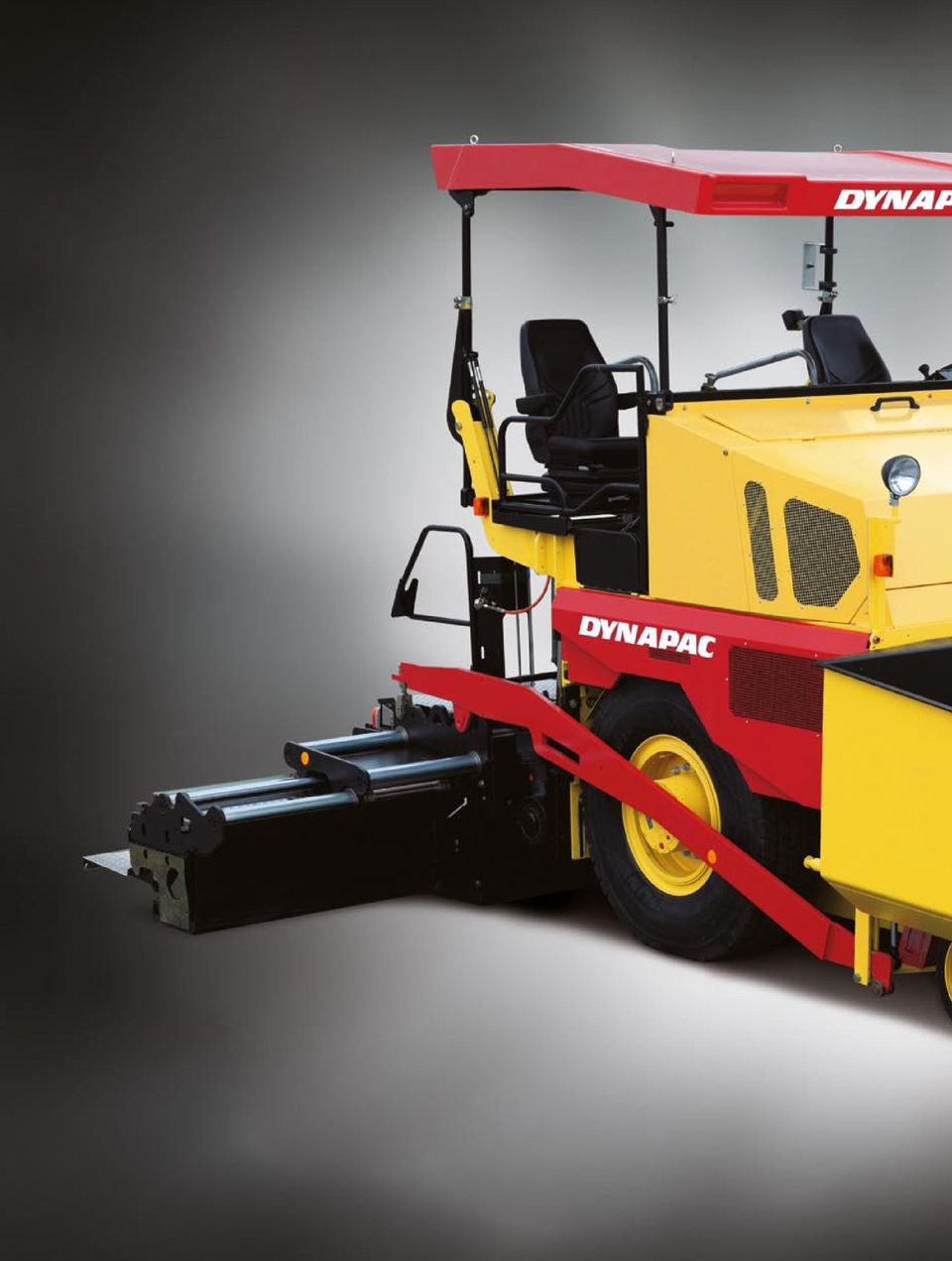

6

7 Extrautrustning F121WD / F141WD / F161W Elektrisk skriduppvärmning Ytterligare arbetsbelysning Matarband, styrt med Ultrasonic Framhjulsdrift med anti spin Biologiskt nedbrytbar hydraulolja Separat manövrering av trågsidorna Främre luckor på tråget (hydrauliskt manövrerade) Skjutbar stol, vänster och höger Förarstol Delux (med stolvärme) Väderskydd av plast Lackerad I kundfärger Vattenpass Olika nivelleringsutrustningar Spraysystem för emulsion Hydrauliskt manövrerade skridsidoplåtar

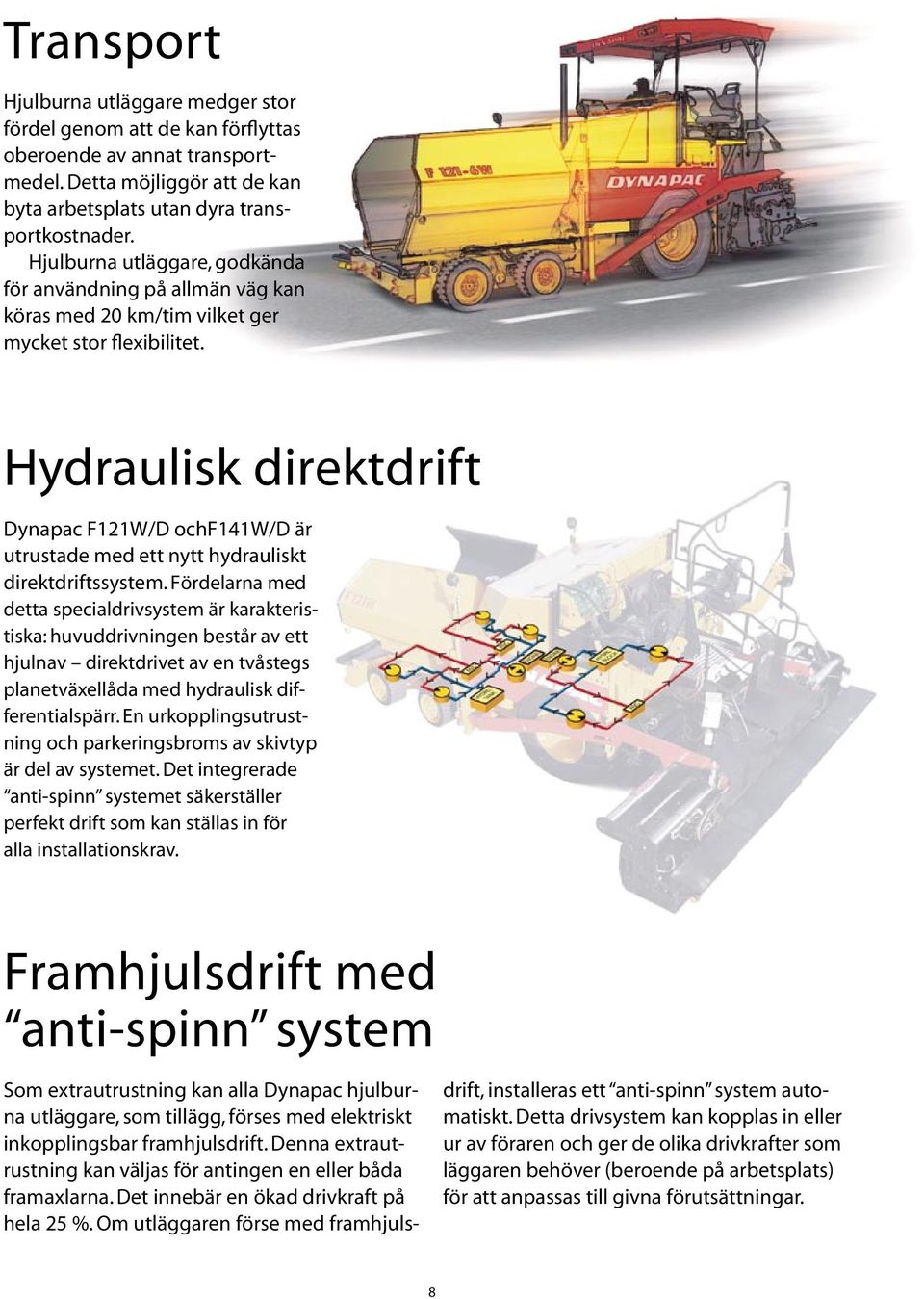

8 Transport Hjulburna utläggare medger stor fördel genom att de kan förflyttas oberoende av annat transportmedel. Detta möjliggör att de kan byta arbetsplats utan dyra transportkostnader. Hjulburna utläggare, godkända för användning på allmän väg kan köras med 20 km/tim vilket ger mycket stor flexibilitet. Hydraulisk direktdrift Dynapac F121W/D ochf141w/d är utrustade med ett nytt hydrauliskt direktdriftssystem. Fördelarna med detta specialdrivsystem är karakteristiska: huvuddrivningen består av ett hjulnav direktdrivet av en tvåstegs planetväxellåda med hydraulisk differentialspärr. En urkopplingsutrustning och parkeringsbroms av skivtyp är del av systemet. Det integrerade anti-spinn systemet säkerställer perfekt drift som kan ställas in för alla installationskrav. Framhjulsdrift med anti-spinn system Som extrautrustning kan alla Dynapac hjulburna utläggare, som tillägg, förses med elektriskt inkopplingsbar framhjulsdrift. Denna extrautrustning kan väljas för antingen en eller båda framaxlarna. Det innebär en ökad drivkraft på hela 25 %. Om utläggaren förse med framhjulsdrift, installeras ett anti-spinn system automatiskt. Detta drivsystem kan kopplas in eller ur av föraren och ger de olika drivkrafter som läggaren behöver (beroende på arbetsplats) för att anpassas till givna förutsättningar. 8

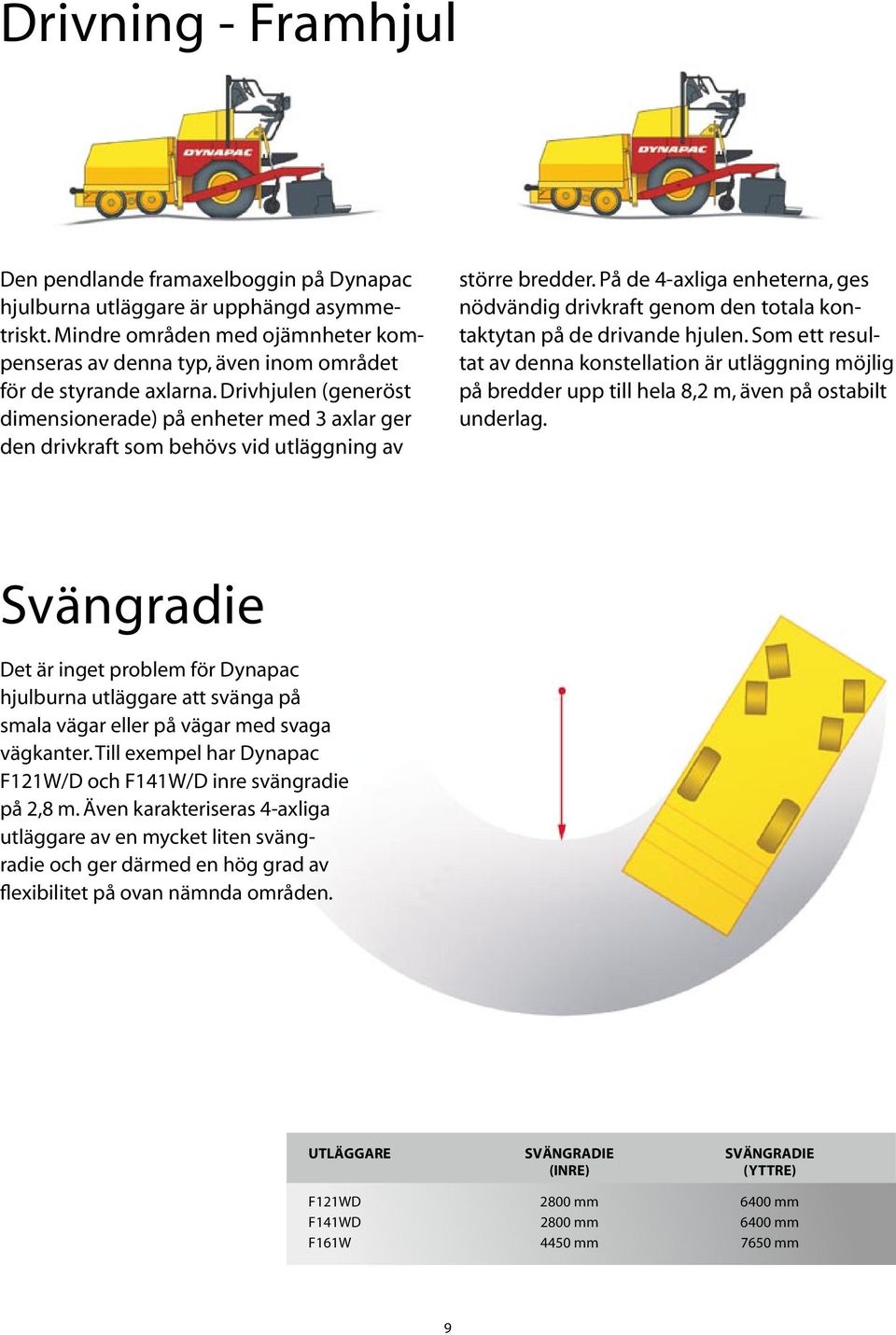

9 Drivning - Framhjul Den pendlande framaxelboggin på Dynapac hjulburna utläggare är upphängd asymmetriskt. Mindre områden med ojämnheter kompenseras av denna typ, även inom området för de styrande axlarna. Drivhjulen (generöst dimensionerade) på enheter med 3 axlar ger den drivkraft som behövs vid utläggning av större bredder. På de 4-axliga enheterna, ges nödvändig drivkraft genom den totala kontaktytan på de drivande hjulen. Som ett resultat av denna konstellation är utläggning möjlig på bredder upp till hela 8,2 m, även på ostabilt underlag. Svängradie Det är inget problem för Dynapac hjulburna utläggare att svänga på smala vägar eller på vägar med svaga vägkanter. Till exempel har Dynapac F121W/D och F141W/D inre svängradie på 2,8 m. Även karakteriseras 4-axliga utläggare av en mycket liten svängradie och ger därmed en hög grad av flexibilitet på ovan nämnda områden. Utläggare Svängradie Svängradie (inre) (yttre) F121WD 2800 mm 6400 mm F141WD 2800 mm 6400 mm F161W 4450 mm 7650 mm 9

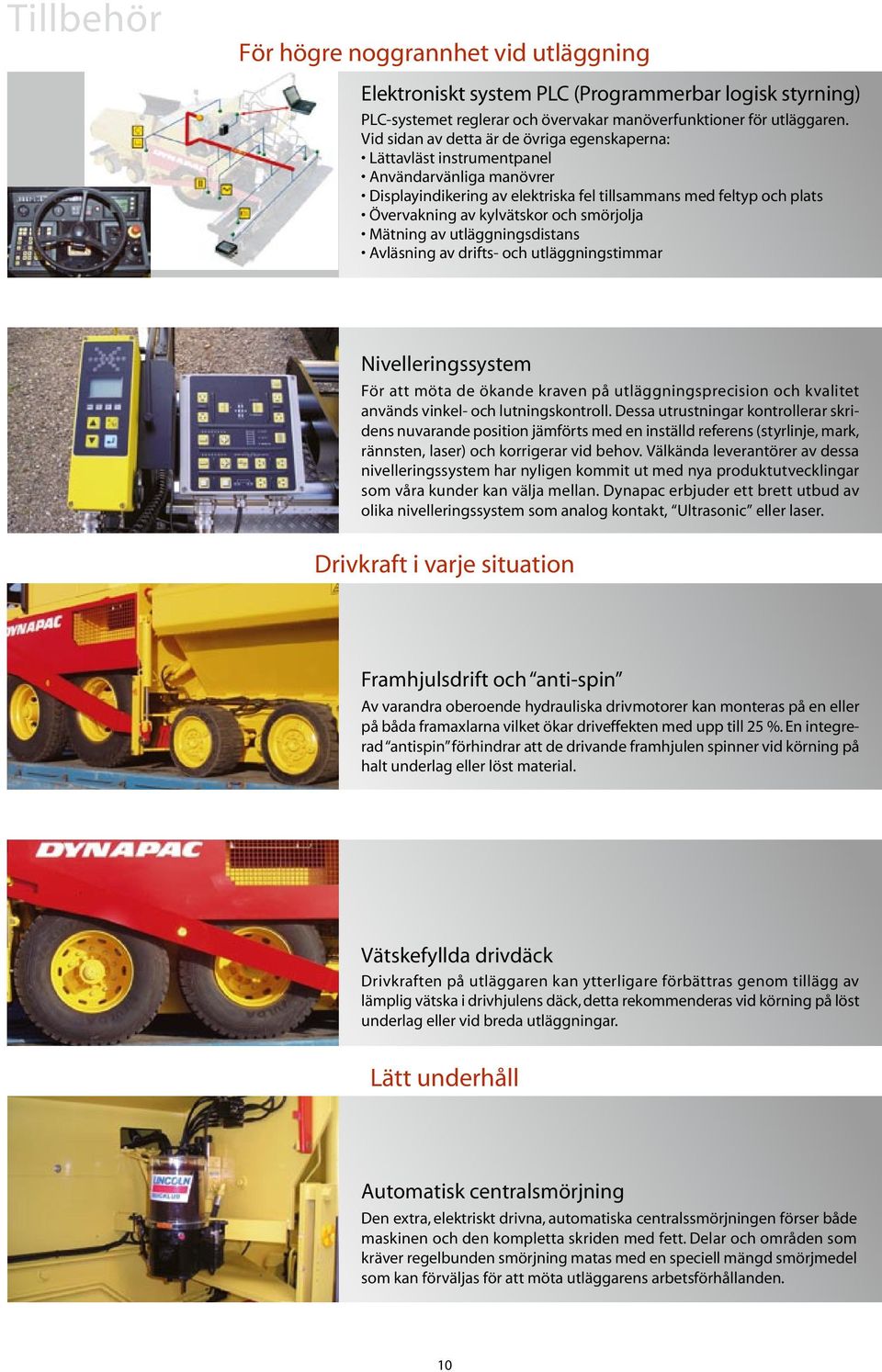

10 Tillbehör För högre noggrannhet vid utläggning Elektroniskt system PLC (Programmerbar logisk styrning) PLC-systemet reglerar och övervakar manöverfunktioner för utläggaren. Vid sidan av detta är de övriga egenskaperna: Lättavläst instrumentpanel Användarvänliga manövrer Displayindikering av elektriska fel tillsammans med feltyp och plats Övervakning av kylvätskor och smörjolja Mätning av utläggningsdistans Avläsning av drifts- och utläggningstimmar Nivelleringssystem För att möta de ökande kraven på utläggningsprecision och kvalitet används vinkel- och lutningskontroll. Dessa utrustningar kontrollerar skridens nuvarande position jämförts med en inställd referens (styrlinje, mark, rännsten, laser) och korrigerar vid behov. Välkända leverantörer av dessa nivelleringssystem har nyligen kommit ut med nya produktutvecklingar som våra kunder kan välja mellan. Dynapac erbjuder ett brett utbud av olika nivelleringssystem som analog kontakt, Ultrasonic eller laser. Drivkraft i varje situation Traction in every situation Framhjulsdrift och anti-spin Av varandra oberoende hydrauliska drivmotorer kan monteras på en eller på båda framaxlarna vilket ökar driveffekten med upp till 25 %. En integrerad antispin förhindrar att de drivande framhjulen spinner vid körning på halt underlag eller löst material. Vätskefyllda drivdäck Drivkraften på utläggaren kan ytterligare förbättras genom tillägg av lämplig vätska i drivhjulens däck, detta rekommenderas vid körning på löst underlag eller vid breda utläggningar. Lätt underhåll Automatisk centralsmörjning Den extra, elektriskt drivna, automatiska centralssmörjningen förser både maskinen och den kompletta skriden med fett. Delar och områden som kräver regelbunden smörjning matas med en speciell mängd smörjmedel som kan förväljas för att möta utläggarens arbetsförhållanden. 10

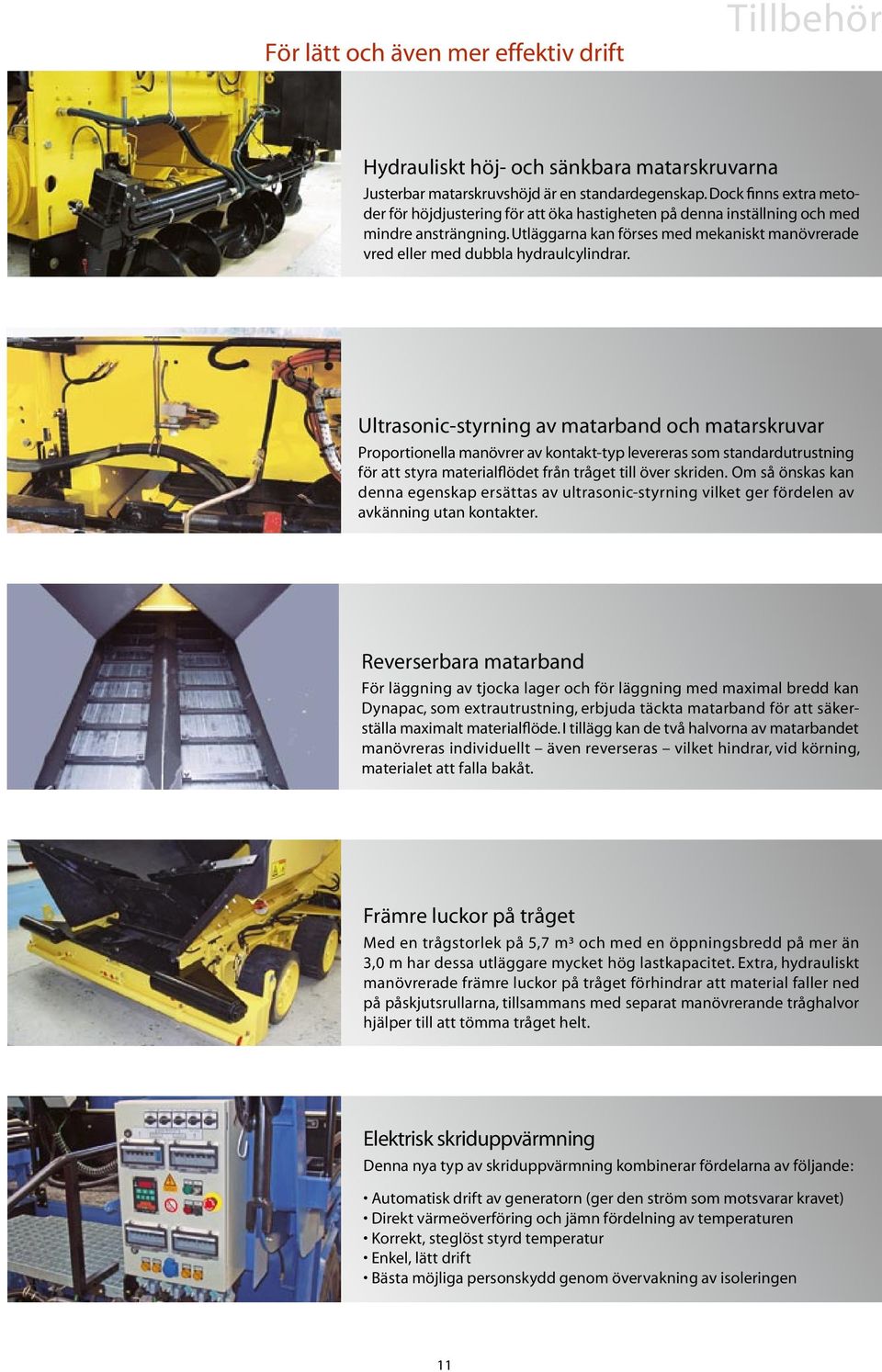

11 För lätt och även mer effektiv drift Tillbehör Hydrauliskt höj- och sänkbara matarskruvarna Justerbar matarskruvshöjd är en standardegenskap. Dock finns extra metoder för höjdjustering för att öka hastigheten på denna inställning och med mindre ansträngning. Utläggarna kan förses med mekaniskt manövrerade vred eller med dubbla hydraulcylindrar. Ultrasonic-styrning av matarband och matarskruvar Proportionella manövrer av kontakt-typ levereras som standardutrustning för att styra materialflödet från tråget till över skriden. Om så önskas kan denna egenskap ersättas av ultrasonic-styrning vilket ger fördelen av avkänning utan kontakter. Reverserbara matarband För läggning av tjocka lager och för läggning med maximal bredd kan Dynapac, som extrautrustning, erbjuda täckta matarband för att säkerställa maximalt materialflöde. I tillägg kan de två halvorna av matarbandet manövreras individuellt även reverseras vilket hindrar, vid körning, materialet att falla bakåt. Främre luckor på tråget Med en trågstorlek på 5,7 m³ och med en öppningsbredd på mer än 3,0 m har dessa utläggare mycket hög lastkapacitet. Extra, hydrauliskt manövrerade främre luckor på tråget förhindrar att material faller ned på påskjutsrullarna, tillsammans med separat manövrerande tråghalvor hjälper till att tömma tråget helt. Elektrisk skriduppvärmning Denna nya typ av skriduppvärmning kombinerar fördelarna av följande: Automatisk drift av generatorn (ger den ström som motsvarar kravet) Direkt värmeöverföring och jämn fördelning av temperaturen Korrekt, steglöst styrd temperatur Enkel, lätt drift Bästa möjliga personskydd genom övervakning av isoleringen 11
