1 Arconahallen Ny idrottshall för halva kostnaden

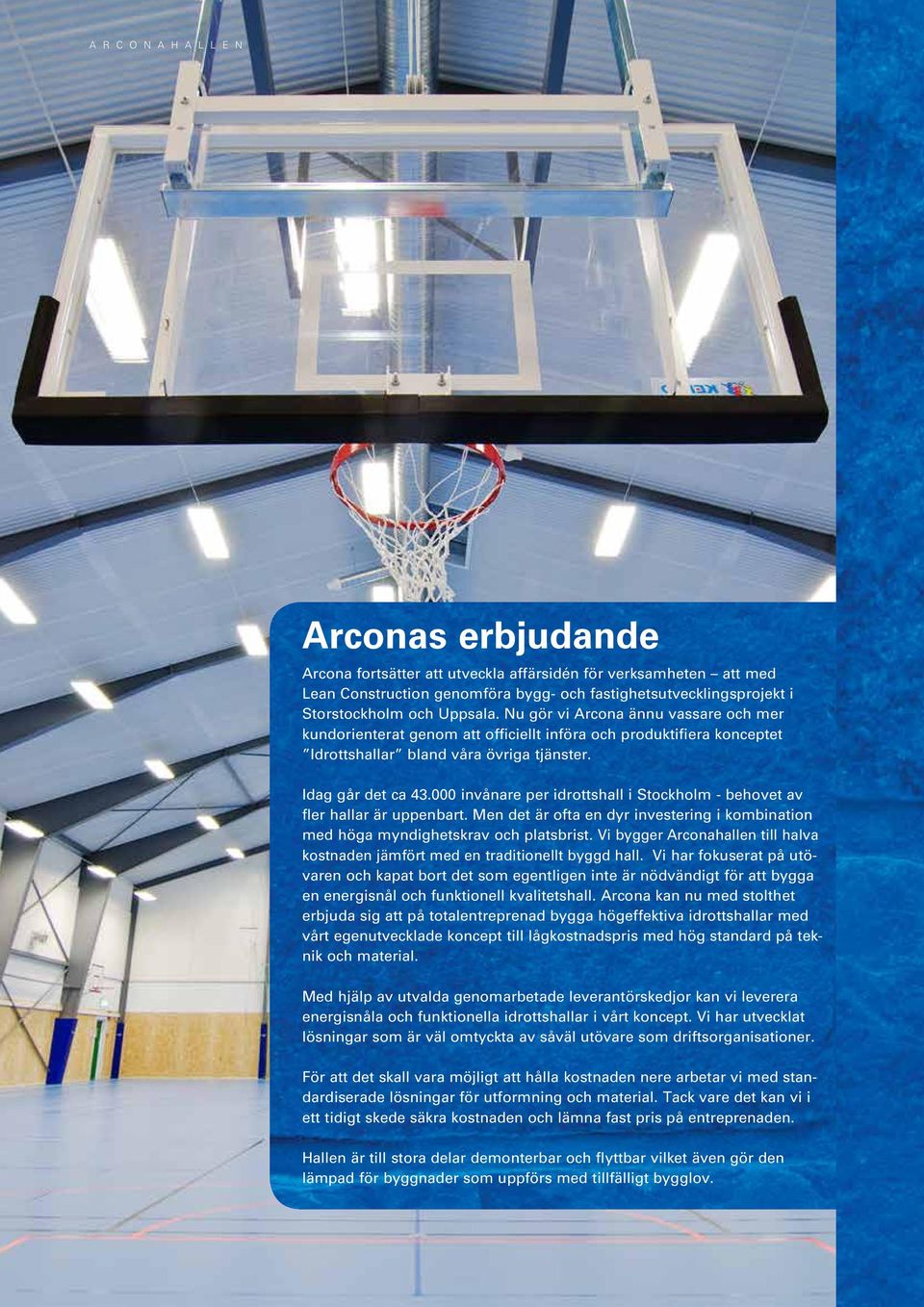

2 Arconas erbjudande Arcona fortsätter att utveckla affärsidén för verksamheten att med Lean Construction genomföra bygg- och fastighetsutvecklingsprojekt i Storstockholm och Uppsala. Nu gör vi Arcona ännu vassare och mer kundorienterat genom att officiellt införa och produktifiera konceptet Idrottshallar bland våra övriga tjänster. Idag går det ca invånare per idrottshall i Stockholm - behovet av fler hallar är uppenbart. Men det är ofta en dyr investering i kombination med höga myndighetskrav och platsbrist. Vi bygger Arconahallen till halva kostnaden jämfört med en traditionellt byggd hall. Vi har fokuserat på utövaren och kapat bort det som egentligen inte är nödvändigt för att bygga en energisnål och funktionell kvalitetshall. Arcona kan nu med stolthet erbjuda sig att på totalentreprenad bygga högeffektiva idrottshallar med vårt egenutvecklade koncept till lågkostnadspris med hög standard på teknik och material. Med hjälp av utvalda genomarbetade leverantörskedjor kan vi leverera energisnåla och funktionella idrottshallar i vårt koncept. Vi har utvecklat lösningar som är väl omtyckta av såväl utövare som driftsorganisationer. För att det skall vara möjligt att hålla kostnaden nere arbetar vi med standardiserade lösningar för utformning och material. Tack vare det kan vi i ett tidigt skede säkra kostnaden och lämna fast pris på entreprenaden. Hallen är till stora delar demonterbar och flyttbar vilket även gör den lämpad för byggnader som uppförs med tillfälligt bygglov.

000 invånare per idrottshall i Stockholm - behovet av fler hallar är uppenbart. Men det är ofta en dyr investering i kombination med höga myndighetskrav och platsbrist.

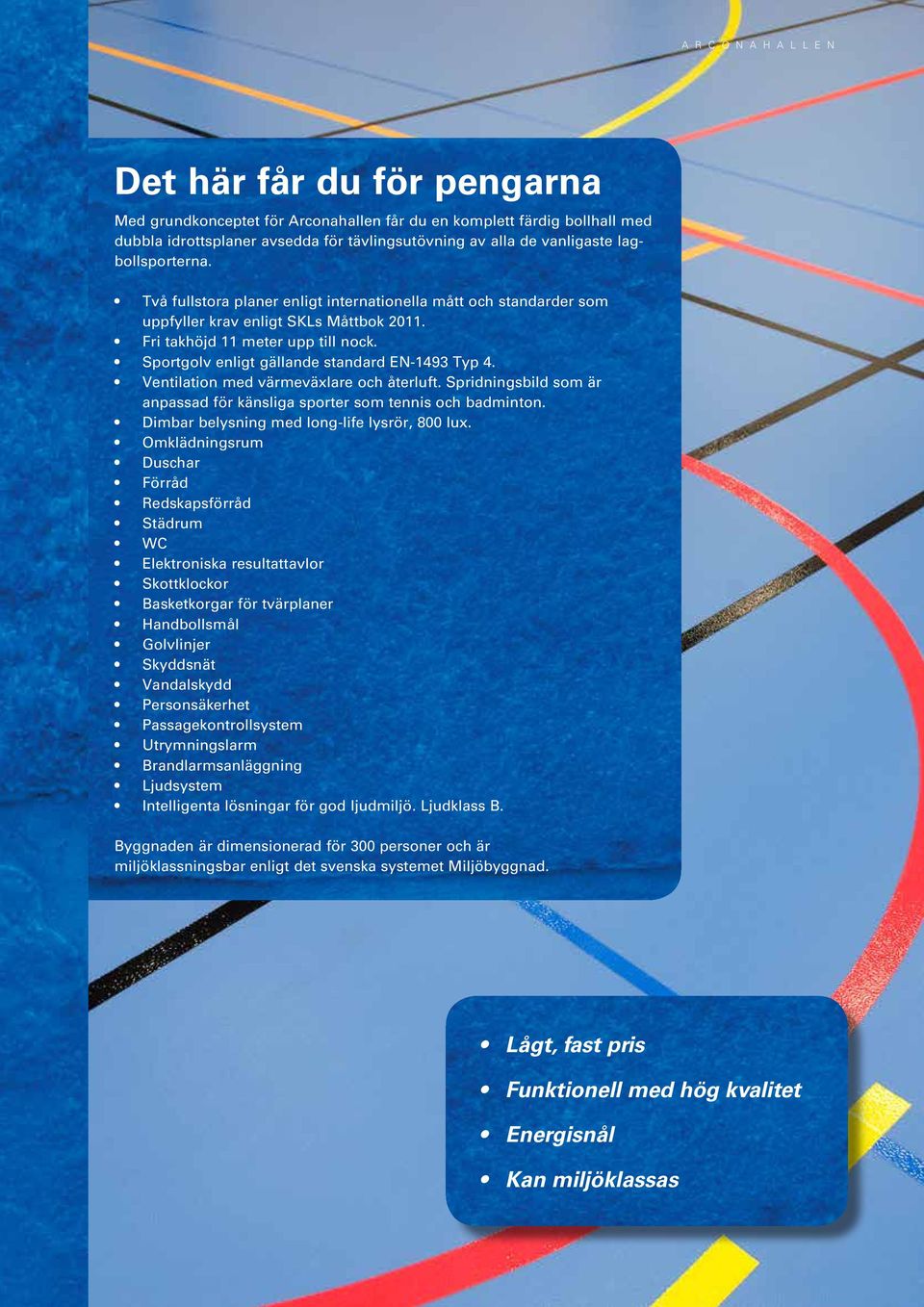

3 Det här får du för pengarna Med grundkonceptet för Arconahallen får du en komplett färdig bollhall med dubbla idrottsplaner avsedda för tävlingsutövning av alla de vanligaste lagbollsporterna. Två fullstora planer enligt internationella mått och standarder som uppfyller krav enligt SKLs Måttbok Fri takhöjd 11 meter upp till nock. Sportgolv enligt gällande standard EN-1493 Typ 4. Ventilation med värmeväxlare och återluft. Spridningsbild som är anpassad för känsliga sporter som tennis och badminton. Dimbar belysning med long-life lysrör, 800 lux. Omklädningsrum Duschar Förråd Redskapsförråd Städrum WC Elektroniska resultattavlor Skottklockor Basketkorgar för tvärplaner Handbollsmål Golvlinjer Skyddsnät Vandalskydd Personsäkerhet Passagekontrollsystem Utrymningslarm Brandlarmsanläggning Ljudsystem Intelligenta lösningar för god ljudmiljö. Ljudklass B. Byggnaden är dimensionerad för 300 personer och är miljöklassningsbar enligt det svenska systemet Miljöbyggnad. Lågt, fast pris Funktionell med hög kvalitet Energisnål Kan miljöklassas

Ventilation med värmeväxlare och återluft. Spridningsbild som är anpassad för känsliga sporter som tennis och badminton. Dimbar belysning med long-life lysrör, 800 lux.

4 Teknik/dimensionering Uppvärmning genom fjärr- eller bergvärme alternativt återvinning av värme alstrad från annan verksamhet på idrottsplatsen, till exempel ishall. Dimensionerande luftflöde enligt AFS 09:2 för en arena för lagsport med behovsstyrd ventilation och värmeåtervinning: Tilluft: 5,6 l/s,m 2 eller 17,5l/s, person. Antaget antal personer: Två lag à 35 personer ger 1700 l/s per hall. Omklädningsrum: Tilluft 5 l/s,m 2, Duschrum: Frånluft 5 l/s,m2, Toalett: Frånluft 20 l/s, Städrum: Frånluft 3l/s,m 2 dock minst 15l/s, Teknikytor: Frånluft 0,35l/s,m 2, Korridor: Tilluft 0,35l/s,m 2. T inne : min 18ºC, Omklädningsrum: T inne min 22ºC, Duschrum: T inne min 22ºC, Toalett: T inne min 20ºC, Städrum: T inne min 20ºC, Teknikytor: T inne min 18ºC, Korridor: T inne min 20ºC, Stora förrådet: T inne min 18ºC. ENTRÉ OMMKLÄDNING OMMKLÄDNING INSTALLATIONS- UTRYMME HALL 1 REDSKAP HALL 2 Vi har på uppdrag av Stockholms stad gått igenom vilka byggtekniska och sportsliga krav som staden idrottshallar bör uppfylla. Arconas koncepthall stämmer väl överens med dessa krav och ligger under budget för vad de bör kosta. Klaraporten Jan Lind, Fastighetskontoret - Stockholm Canon 4

Antaget antal personer: Två lag à 35 personer ger 1700 l/s per hall.

5 Tillval Basketkorgar för helplan Ribbstolar Läktare Entresolbjälklag Café Personalutrymme Föreningsförråd Solpaneler / Solvärme Spillvattenvärmeåtervinning Tillvaratagande av ishallsvärme från ismaskiner Ytterligare energieffektiviseringsåtgärder Alternativa fasadmaterial 5

Spillvattenvärmeåtervinning Tillvaratagande av ishallsvärme från

6 6

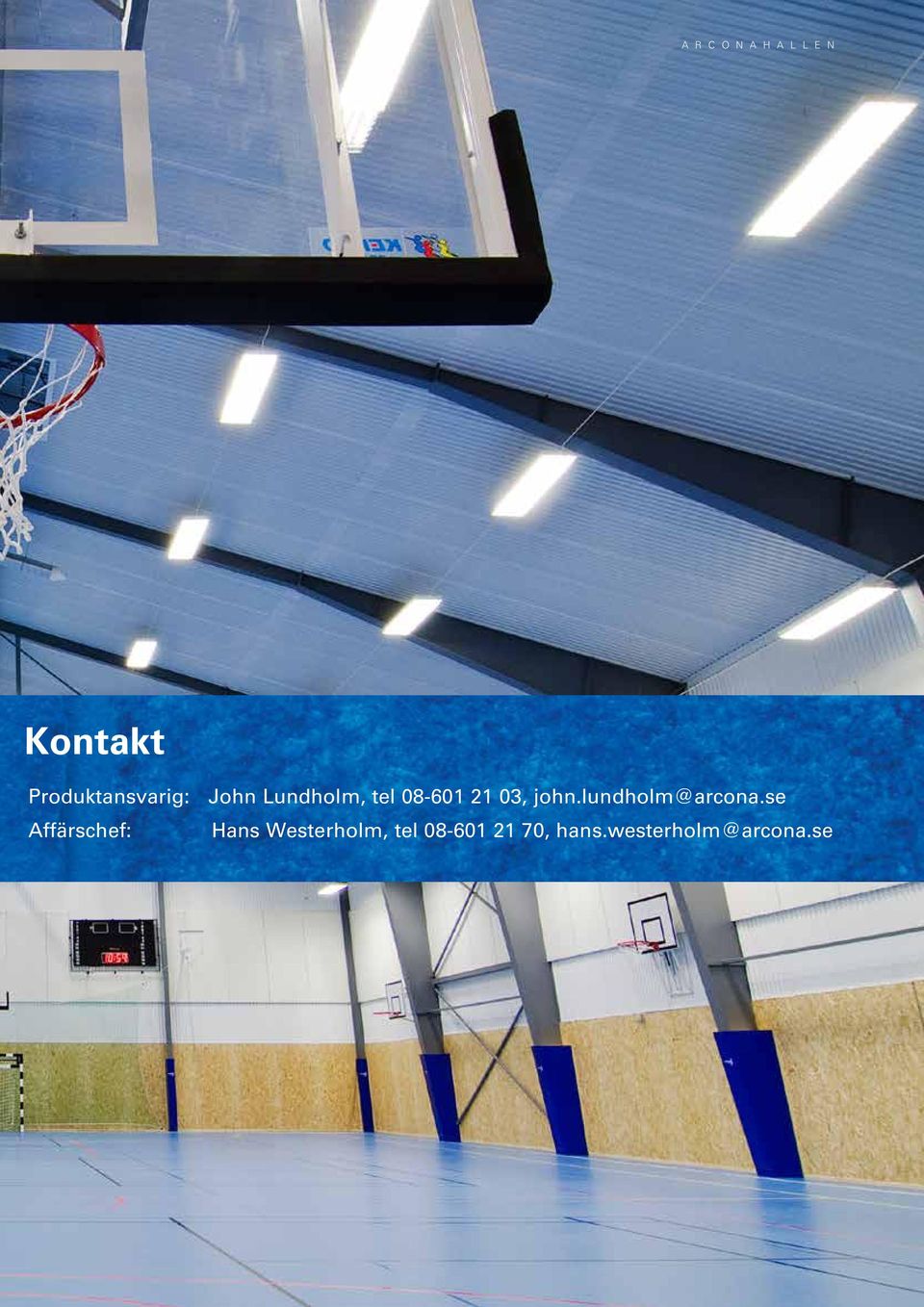

7 Kontakt Produktansvarig: John Lundholm, tel , Affärschef: Hans Westerholm, tel , 7

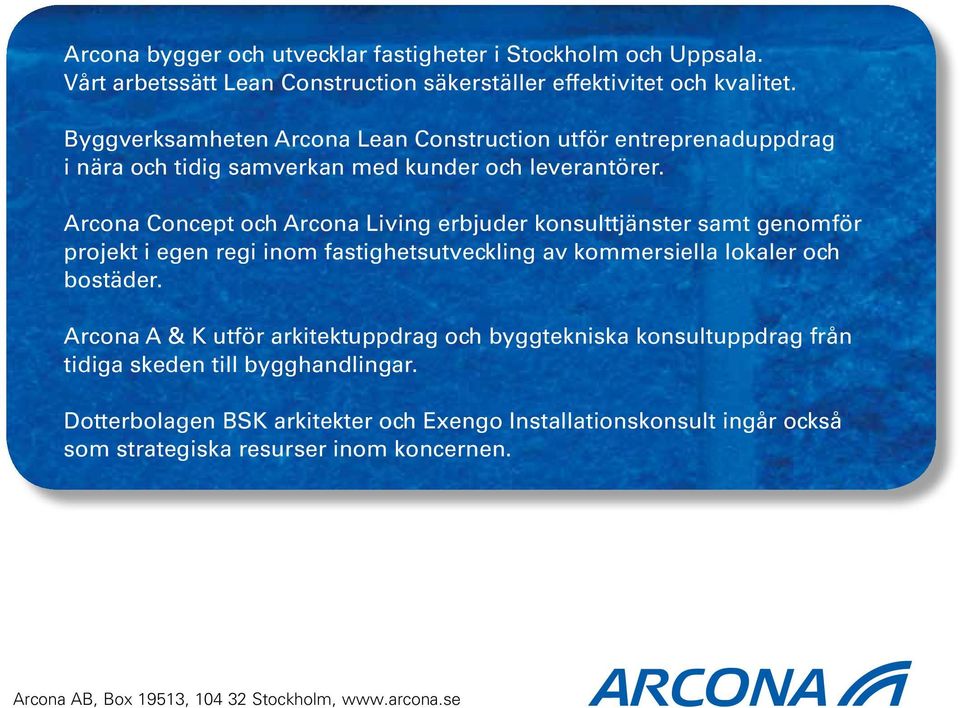

8 Arcona bygger och utvecklar fastigheter i Stockholm och Uppsala. Vårt arbetssätt Lean Construction säkerställer effektivitet och kvalitet. Byggverksamheten Arcona Lean Construction utför entreprenaduppdrag i nära och tidig samverkan med kunder och leverantörer. Arcona Concept och Arcona Living erbjuder konsulttjänster samt genomför projekt i egen regi inom fastighetsutveckling av kommersiella lokaler och bostäder. Arcona A & K utför arkitektuppdrag och byggtekniska konsultuppdrag från tidiga skeden till bygghandlingar. Dotterbolagen BSK arkitekter och Exengo Installationskonsult ingår också som strategiska resurser inom koncernen. Arcona AB, Box 19513, Stockholm,

Arcona Concept och Arcona Living erbjuder konsulttjänster samt genomför projekt i egen regi inom fastighetsutveckling av kommersiella lokaler och bostäder.
