1 ColorCube ColorCube Bruksanvisning

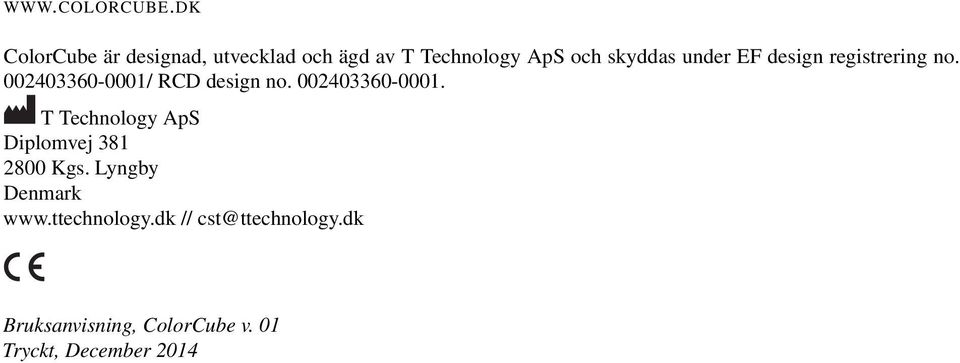

2 ColorCube är designad, utvecklad och ägd av T Technology ApS och skyddas under EF design registrering no / RCD design no T Technology ApS Diplomvej Kgs. Lyngby Denmark // cst@ttechnology.dk Bruksanvisning, ColorCube v. 01 Tryckt, December 2014

3 UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE IN MILLIMETERS. TOLERANCES ARE +/- 0.1MM +/- 1 THIS DOCUMENT IS SUPPLIED IN CONFIDENCE. NO REPRODUCTION OF THIS DOCUMENT IN PART OR IN WHOLE OR THEREON OF THE ITEMS SHOWN MAY BE MADE WITHOUT THE COPYRIGHT OWNERS WRITTEN PERMISSION DRAWN BY CHECKED BY APPROVED BY DATE DATE DATE UNLESS OTHERWISE SPECIFIED ALL DIMENSIONS ARE IN MILLIMETERS. TOLERANCES ARE +/- 0.1MM +/- 1 THIS D DOCU MADE 1 Så börjar du Figur 1: ColorCube från framsidan (TV) och från baksidan (TH). Nummer i cirkel visar: (1) Processknappar; (2) Vred för färgjustering; (3) Indikationsdioder; (4) Markering för korrekt placering av lock; (5) Lock; (6) Strömbrytare; (7) Nätanslutning; (8) Eluttag. Anslut ColorCube till elnätet med den medföljande kabeln. ColorCube slås på med hjälp av strömbrytaren (7) på baksidan. När strömbrytaren lyser grönt är ColorCube klar till att användas. Observera: Att om strömbrytaren inte lyser när den är påslagen är detta en indikation på att en säkring kan ha gått. Ovanför eluttaget, se figur 1 (8), finns det en liten säkringshållare (7) som också innehåller en extra säkring. Byt säkring och ColorCube bör då fungera igen. Kom ihåg att bryta strömmen till ColorCube då säkringen bytes. 2 Användning 2.1 Procedur för enfärgade ämnen MODEL NAME TT_CC019 F MODEL NAME TT_CC019 F F E 2 E E 1 D D D C C C B B B A A SCALE 0,333 SHEET 5 OF 5 A Figur 2: Insida av ColorCubes lock (TV) och ColorCube utan lock och med processkammaren upplyft (TH). Siffrorna på illustrationen visar: (1) Fixturhållare och (2) Processkammare. PROJECT MODEL NAME ISSUE DO NOT SCALE TT_CC DO NOT SCALE PROJ 3

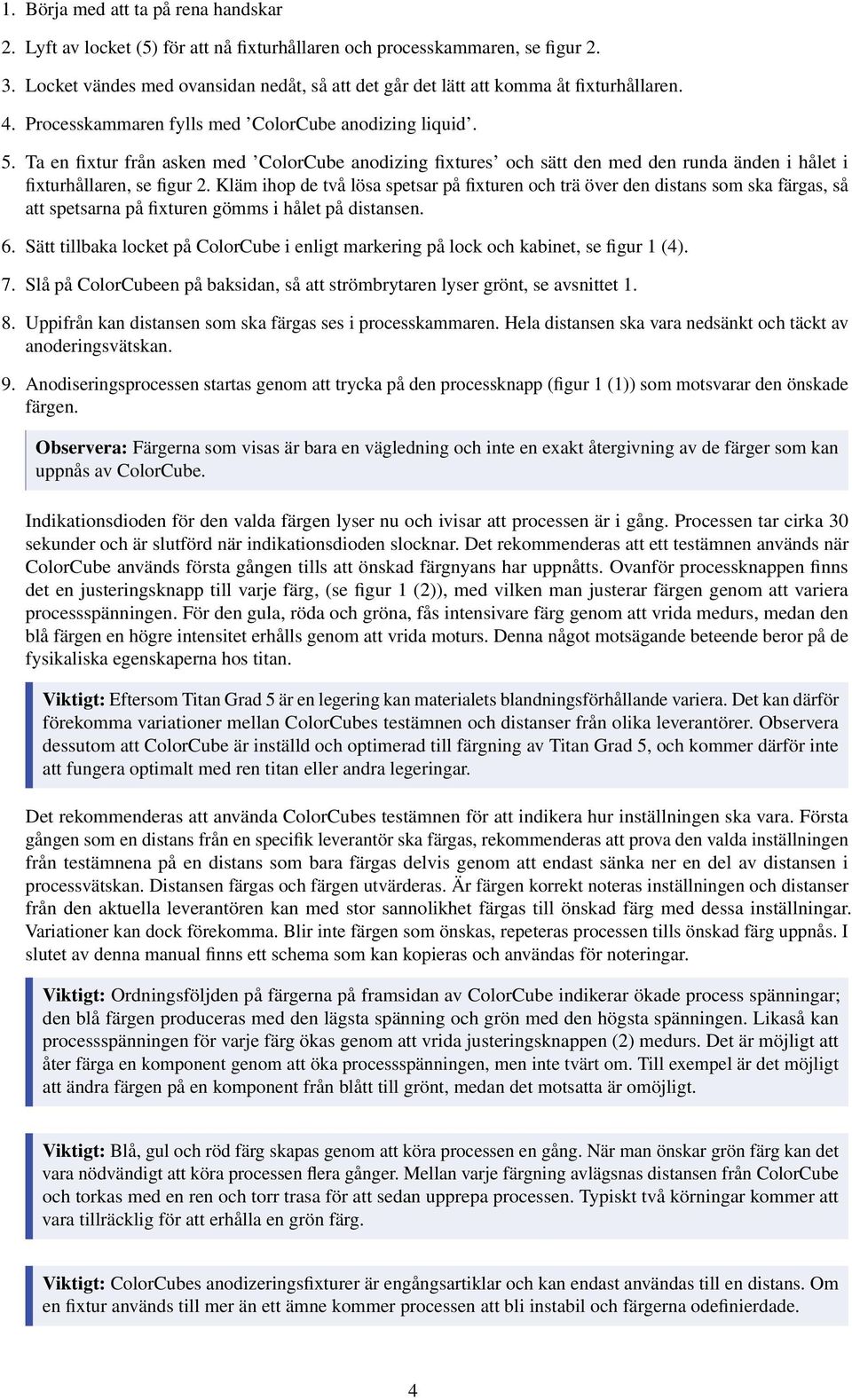

4 1. Börja med att ta på rena handskar 2. Lyft av locket (5) för att nå fixturhållaren och processkammaren, se figur Locket vändes med ovansidan nedåt, så att det går det lätt att komma åt fixturhållaren. 4. Processkammaren fylls med ColorCube anodizing liquid. 5. Ta en fixtur från asken med ColorCube anodizing fixtures och sätt den med den runda änden i hålet i fixturhållaren, se figur 2. Kläm ihop de två lösa spetsar på fixturen och trä över den distans som ska färgas, så att spetsarna på fixturen gömms i hålet på distansen. 6. Sätt tillbaka locket på ColorCube i enligt markering på lock och kabinet, se figur 1 (4). 7. Slå på ColorCubeen på baksidan, så att strömbrytaren lyser grönt, se avsnittet Uppifrån kan distansen som ska färgas ses i processkammaren. Hela distansen ska vara nedsänkt och täckt av anoderingsvätskan. 9. Anodiseringsprocessen startas genom att trycka på den processknapp (figur 1 (1)) som motsvarar den önskade färgen. Observera: Färgerna som visas är bara en vägledning och inte en exakt återgivning av de färger som kan uppnås av ColorCube. Indikationsdioden för den valda färgen lyser nu och ivisar att processen är i gång. Processen tar cirka 30 sekunder och är slutförd när indikationsdioden slocknar. Det rekommenderas att ett testämnen används när ColorCube används första gången tills att önskad färgnyans har uppnåtts. Ovanför processknappen finns det en justeringsknapp till varje färg, (se figur 1 (2)), med vilken man justerar färgen genom att variera processspänningen. För den gula, röda och gröna, fås intensivare färg genom att vrida medurs, medan den blå färgen en högre intensitet erhålls genom att vrida moturs. Denna något motsägande beteende beror på de fysikaliska egenskaperna hos titan. Viktigt: Eftersom Titan Grad 5 är en legering kan materialets blandningsförhållande variera. Det kan därför förekomma variationer mellan ColorCubes testämnen och distanser från olika leverantörer. Observera dessutom att ColorCube är inställd och optimerad till färgning av Titan Grad 5, och kommer därför inte att fungera optimalt med ren titan eller andra legeringar. Det rekommenderas att använda ColorCubes testämnen för att indikera hur inställningen ska vara. Första gången som en distans från en specifik leverantör ska färgas, rekommenderas att prova den valda inställningen från testämnena på en distans som bara färgas delvis genom att endast sänka ner en del av distansen i processvätskan. Distansen färgas och färgen utvärderas. Är färgen korrekt noteras inställningen och distanser från den aktuella leverantören kan med stor sannolikhet färgas till önskad färg med dessa inställningar. Variationer kan dock förekomma. Blir inte färgen som önskas, repeteras processen tills önskad färg uppnås. I slutet av denna manual finns ett schema som kan kopieras och användas för noteringar. Viktigt: Ordningsföljden på färgerna på framsidan av ColorCube indikerar ökade process spänningar; den blå färgen produceras med den lägsta spänning och grön med den högsta spänningen. Likaså kan processspänningen för varje färg ökas genom att vrida justeringsknappen (2) medurs. Det är möjligt att åter färga en komponent genom att öka processspänningen, men inte tvärt om. Till exempel är det möjligt att ändra färgen på en komponent från blått till grönt, medan det motsatta är omöjligt. Viktigt: Blå, gul och röd färg skapas genom att köra processen en gång. När man önskar grön färg kan det vara nödvändigt att köra processen flera gånger. Mellan varje färgning avlägsnas distansen från ColorCube och torkas med en ren och torr trasa för att sedan upprepa processen. Typiskt två körningar kommer att vara tillräcklig för att erhålla en grön färg. Viktigt: ColorCubes anodizeringsfixturer är engångsartiklar och kan endast användas till en distans. Om en fixtur används till mer än ett ämne kommer processen att bli instabil och färgerna odefinierdade. 4

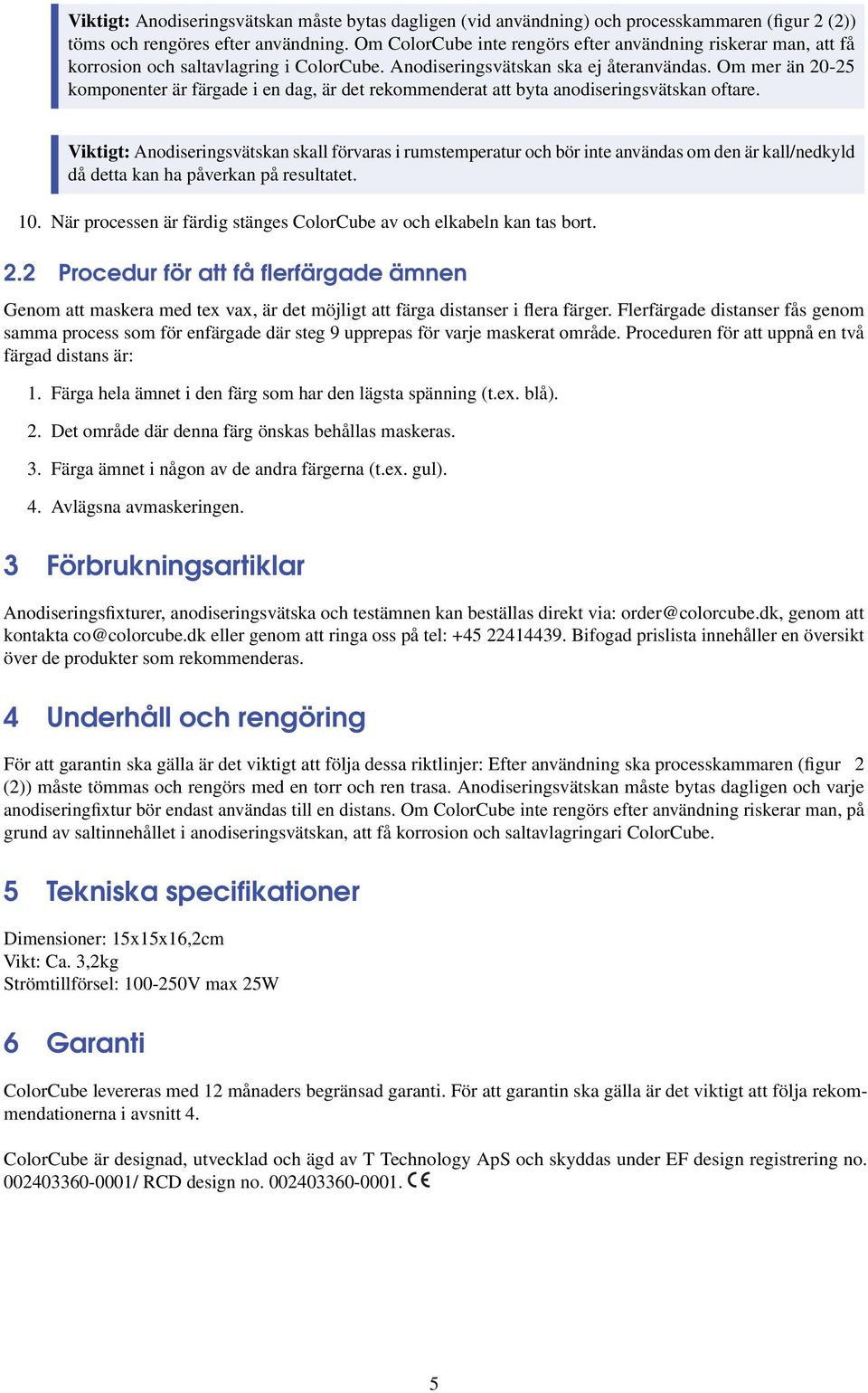

5 Viktigt: Anodiseringsvätskan måste bytas dagligen (vid användning) och processkammaren (figur 2 (2)) töms och rengöres efter användning. Om ColorCube inte rengörs efter användning riskerar man, att få korrosion och saltavlagring i ColorCube. Anodiseringsvätskan ska ej återanvändas. Om mer än komponenter är färgade i en dag, är det rekommenderat att byta anodiseringsvätskan oftare. Viktigt: Anodiseringsvätskan skall förvaras i rumstemperatur och bör inte användas om den är kall/nedkyld då detta kan ha påverkan på resultatet. 10. När processen är färdig stänges ColorCube av och elkabeln kan tas bort. 2.2 Procedur för att få flerfärgade ämnen Genom att maskera med tex vax, är det möjligt att färga distanser i flera färger. Flerfärgade distanser fås genom samma process som för enfärgade där steg 9 upprepas för varje maskerat område. Proceduren för att uppnå en två färgad distans är: 1. Färga hela ämnet i den färg som har den lägsta spänning (t.ex. blå). 2. Det område där denna färg önskas behållas maskeras. 3. Färga ämnet i någon av de andra färgerna (t.ex. gul). 4. Avlägsna avmaskeringen. 3 Förbrukningsartiklar Anodiseringsfixturer, anodiseringsvätska och testämnen kan beställas direkt via: order@colorcube.dk, genom att kontakta co@colorcube.dk eller genom att ringa oss på tel: Bifogad prislista innehåller en översikt över de produkter som rekommenderas. 4 Underhåll och rengöring För att garantin ska gälla är det viktigt att följa dessa riktlinjer: Efter användning ska processkammaren (figur 2 (2)) måste tömmas och rengörs med en torr och ren trasa. Anodiseringsvätskan måste bytas dagligen och varje anodiseringfixtur bör endast användas till en distans. Om ColorCube inte rengörs efter användning riskerar man, på grund av saltinnehållet i anodiseringsvätskan, att få korrosion och saltavlagringari ColorCube. 5 Tekniska specifikationer Dimensioner: 15x15x16,2cm Vikt: Ca. 3,2kg Strömtillförsel: V max 25W 6 Garanti ColorCube levereras med 12 månaders begränsad garanti. För att garantin ska gälla är det viktigt att följa rekommendationerna i avsnitt 4. ColorCube är designad, utvecklad och ägd av T Technology ApS och skyddas under EF design registrering no / RCD design no

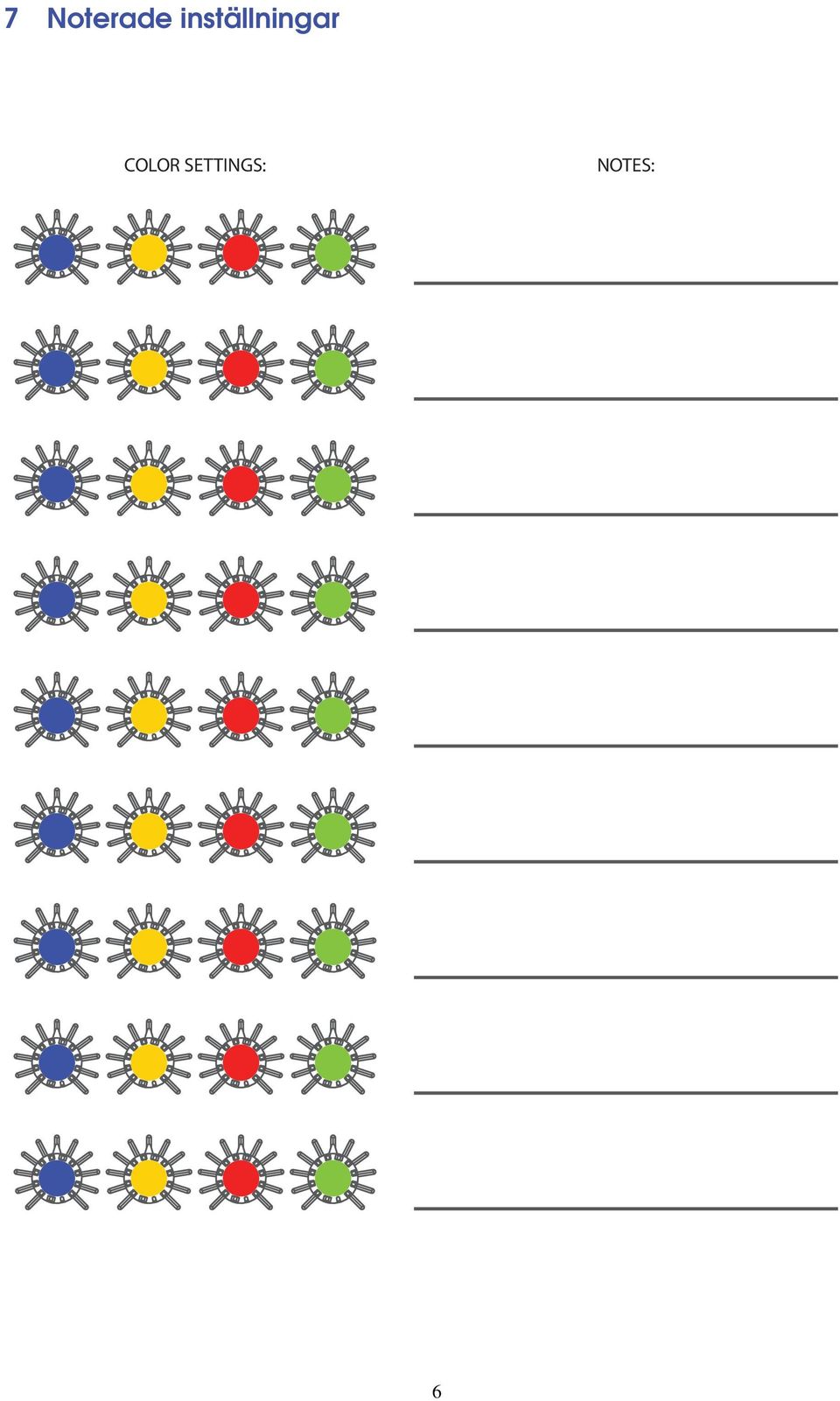

6 7 Noterade inställningar COLOR SETTINGS: NOTES: 6
