Kontakta oss för att försäkra dig om att Era befintliga typgodkännanden uppfyller de nya materialkraven eller om de behöver revideras.

Transkript

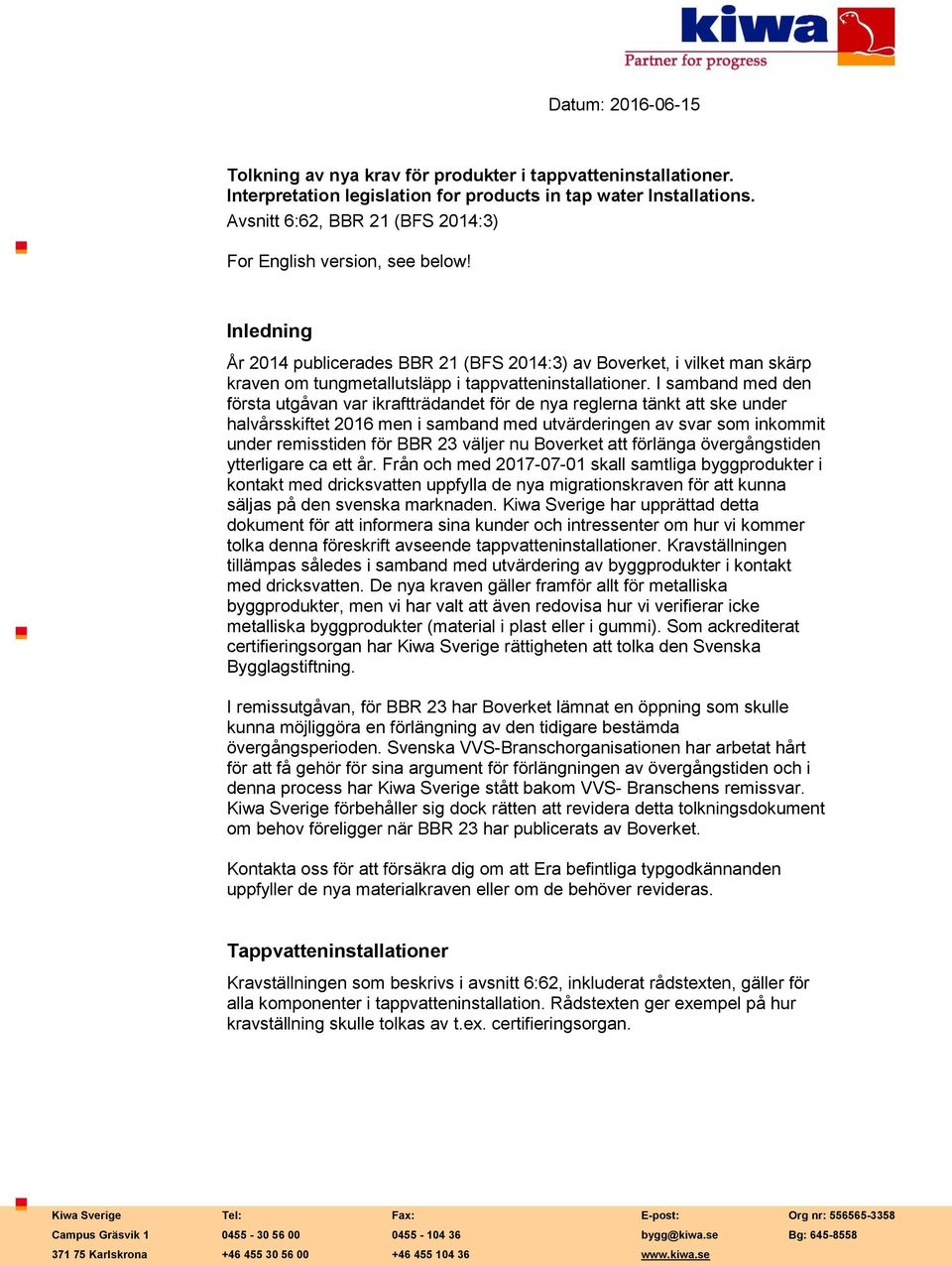

1 Datum: Tolkning av nya krav för produkter i tappvatteninstallationer. Interpretation legislation for products in tap water Installations. Avsnitt 6:62, BBR 21 (BFS 2014:3) For English version, see below! Inledning År 2014 publicerades BBR 21 (BFS 2014:3) av Boverket, i vilket man skärp kraven om tungmetallutsläpp i tappvatteninstallationer. I samband med den första utgåvan var ikraftträdandet för de nya reglerna tänkt att ske under halvårsskiftet 2016 men i samband med utvärderingen av svar som inkommit under remisstiden för BBR 23 väljer nu Boverket att förlänga övergångstiden ytterligare ca ett år. Från och med skall samtliga byggprodukter i kontakt med dricksvatten uppfylla de nya migrationskraven för att kunna säljas på den svenska marknaden. Kiwa Sverige har upprättad detta dokument för att informera sina kunder och intressenter om hur vi kommer tolka denna föreskrift avseende tappvatteninstallationer. Kravställningen tillämpas således i samband med utvärdering av byggprodukter i kontakt med dricksvatten. De nya kraven gäller framför allt för metalliska byggprodukter, men vi har valt att även redovisa hur vi verifierar icke metalliska byggprodukter (material i plast eller i gummi). Som ackrediterat certifieringsorgan har Kiwa Sverige rättigheten att tolka den Svenska Bygglagstiftning. I remissutgåvan, för BBR 23 har Boverket lämnat en öppning som skulle kunna möjliggöra en förlängning av den tidigare bestämda övergångsperioden. Svenska VVS-Branschorganisationen har arbetat hårt för att få gehör för sina argument för förlängningen av övergångstiden och i denna process har Kiwa Sverige stått bakom VVS- Branschens remissvar. Kiwa Sverige förbehåller sig dock rätten att revidera detta tolkningsdokument om behov föreligger när BBR 23 har publicerats av Boverket. Kontakta oss för att försäkra dig om att Era befintliga typgodkännanden uppfyller de nya materialkraven eller om de behöver revideras. Tappvatteninstallationer Kravställningen som beskrivs i avsnitt 6:62, inkluderat rådstexten, gäller för alla komponenter i tappvatteninstallation. Rådstexten ger exempel på hur kravställning skulle tolkas av t.ex. certifieringsorgan. Kiwa Sverige Tel: Fax: E-post: Org nr: Campus Gräsvik bygg@kiwa.se Bg: Karlskrona

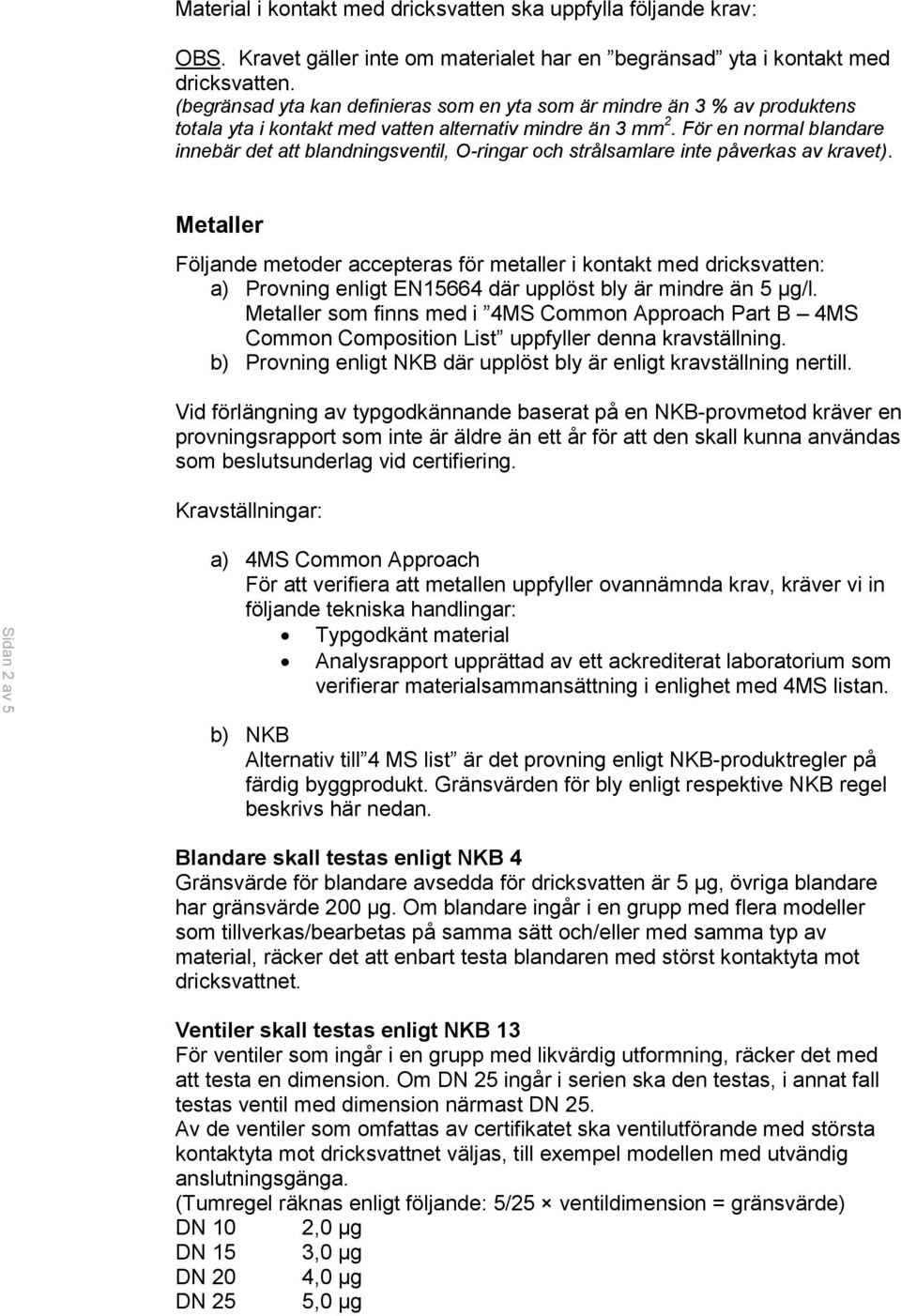

2 Sidan 2 av 5 Material i kontakt med dricksvatten ska uppfylla följande krav: OBS. Kravet gäller inte om materialet har en begränsad yta i kontakt med dricksvatten. (begränsad yta kan definieras som en yta som är mindre än 3 % av produktens totala yta i kontakt med vatten alternativ mindre än 3 mm 2. För en normal blandare innebär det att blandningsventil, O-ringar och strålsamlare inte påverkas av kravet). Metaller Följande metoder accepteras för metaller i kontakt med dricksvatten: a) Provning enligt EN15664 där upplöst bly är mindre än 5 µg/l. Metaller som finns med i 4MS Common Approach Part B 4MS Common Composition List uppfyller denna kravställning. b) Provning enligt NKB där upplöst bly är enligt kravställning nertill. Vid förlängning av typgodkännande baserat på en NKB-provmetod kräver en provningsrapport som inte är äldre än ett år för att den skall kunna användas som beslutsunderlag vid certifiering. Kravställningar: a) 4MS Common Approach För att verifiera att metallen uppfyller ovannämnda krav, kräver vi in följande tekniska handlingar: Typgodkänt material Analysrapport upprättad av ett ackrediterat laboratorium som verifierar materialsammansättning i enlighet med 4MS listan. b) NKB Alternativ till 4 MS list är det provning enligt NKB-produktregler på färdig byggprodukt. Gränsvärden för bly enligt respektive NKB regel beskrivs här nedan. Blandare skall testas enligt NKB 4 Gränsvärde för blandare avsedda för dricksvatten är 5 µg, övriga blandare har gränsvärde 200 µg. Om blandare ingår i en grupp med flera modeller som tillverkas/bearbetas på samma sätt och/eller med samma typ av material, räcker det att enbart testa blandaren med störst kontaktyta mot dricksvattnet. Ventiler skall testas enligt NKB 13 För ventiler som ingår i en grupp med likvärdig utformning, räcker det med att testa en dimension. Om DN 25 ingår i serien ska den testas, i annat fall testas ventil med dimension närmast DN 25. Av de ventiler som omfattas av certifikatet ska ventilutförande med största kontaktyta mot dricksvattnet väljas, till exempel modellen med utvändig anslutningsgänga. (Tumregel räknas enligt följande: 5/25 ventildimension = gränsvärde) DN 10 2,0 µg DN 15 3,0 µg DN 20 4,0 µg DN 25 5,0 µg

3 Sidan 3 av 5 Kopplingar skall testas enligt NKB 12/18 För kopplingar som ingår i en familj med likvärdig utformning, räcker det med att testa en dimension. Om DN 28 ingår i serien ska den testas, i annat fall testas koppling med dimension närmast DN 28. Av de kopplingar som omfattas av certifikatet ska modellen med störst kontaktyta mot dricksvattnet väljas. För kopplingar med utvändig rörgänga som är avsedda att sammanfoga två rör, tillåts att ett rör är monterat vid test. För presskopplingar och instickskopplingar tillåts att två rör är monterade. Om en koppling med press/instickskoppling och utvändig rörgänga omfattas av certifikatet skall denna testas. (Tumregel räknas enligt följande: 5/28 kopplingsdiameter = gränsvärde) DN 15 2,7 µg DN 18 3,2 µg DN 22 3,9 µg DN 28 5,0 µg Plast/Gummi För säkerställande av att icke metalliskt material uppfyller hygienkraven och att ohälsosamma koncentrationer av skadliga ämnen inte utlöses i tappvattnet, dessutom ingen avgivning av lukt eller smak i dricksvatten, skall följande krav ställas: a) Provningscertifikat enligt KTW Guideline for Hygienic Assessment of Organic Materials in Contact with Drinking Water samt provningsrapport enligt DVGW-Arbetsblad W 270 The growth of microorganisms on materials intended for use in drinking water systems - examination and assessment! alternativt b) Giltigt certifikat utfärdat av Kiwa Holland, inkluderande Holländska watermark.

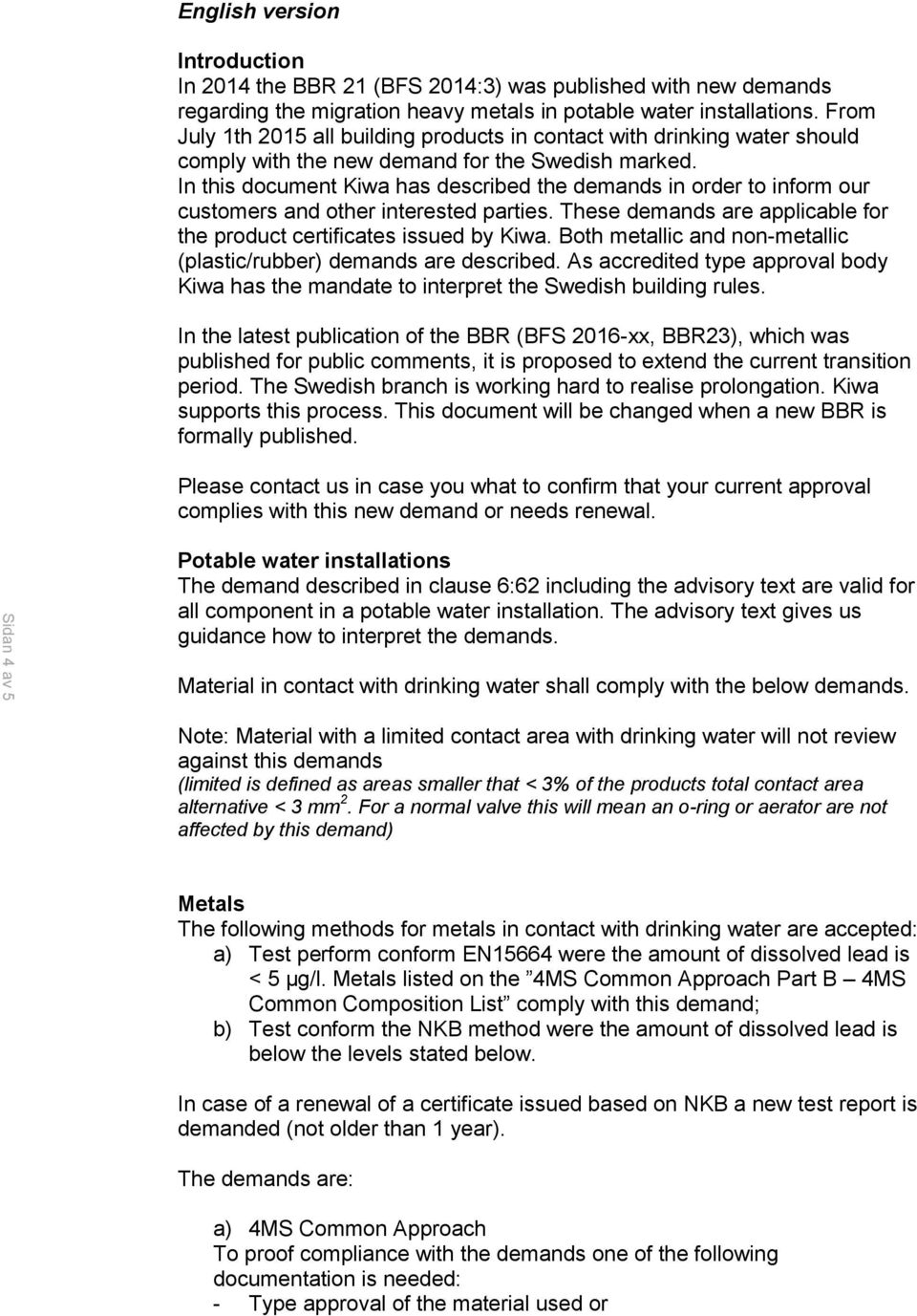

4 Sidan 4 av 5 English version Introduction In 2014 the BBR 21 (BFS 2014:3) was published with new demands regarding the migration heavy metals in potable water installations. From July 1th 2015 all building products in contact with drinking water should comply with the new demand for the Swedish marked. In this document Kiwa has described the demands in order to inform our customers and other interested parties. These demands are applicable for the product certificates issued by Kiwa. Both metallic and non-metallic (plastic/rubber) demands are described. As accredited type approval body Kiwa has the mandate to interpret the Swedish building rules. In the latest publication of the BBR (BFS 2016-xx, BBR23), which was published for public comments, it is proposed to extend the current transition period. The Swedish branch is working hard to realise prolongation. Kiwa supports this process. This document will be changed when a new BBR is formally published. Please contact us in case you what to confirm that your current approval complies with this new demand or needs renewal. Potable water installations The demand described in clause 6:62 including the advisory text are valid for all component in a potable water installation. The advisory text gives us guidance how to interpret the demands. Material in contact with drinking water shall comply with the below demands. Note: Material with a limited contact area with drinking water will not review against this demands (limited is defined as areas smaller that < 3% of the products total contact area alternative < 3 mm 2. For a normal valve this will mean an o-ring or aerator are not affected by this demand) Metals The following methods for metals in contact with drinking water are accepted: a) Test perform conform EN15664 were the amount of dissolved lead is < 5 µg/l. Metals listed on the 4MS Common Approach Part B 4MS Common Composition List comply with this demand; b) Test conform the NKB method were the amount of dissolved lead is below the levels stated below. In case of a renewal of a certificate issued based on NKB a new test report is demanded (not older than 1 year). The demands are: a) 4MS Common Approach To proof compliance with the demands one of the following documentation is needed: - Type approval of the material used or

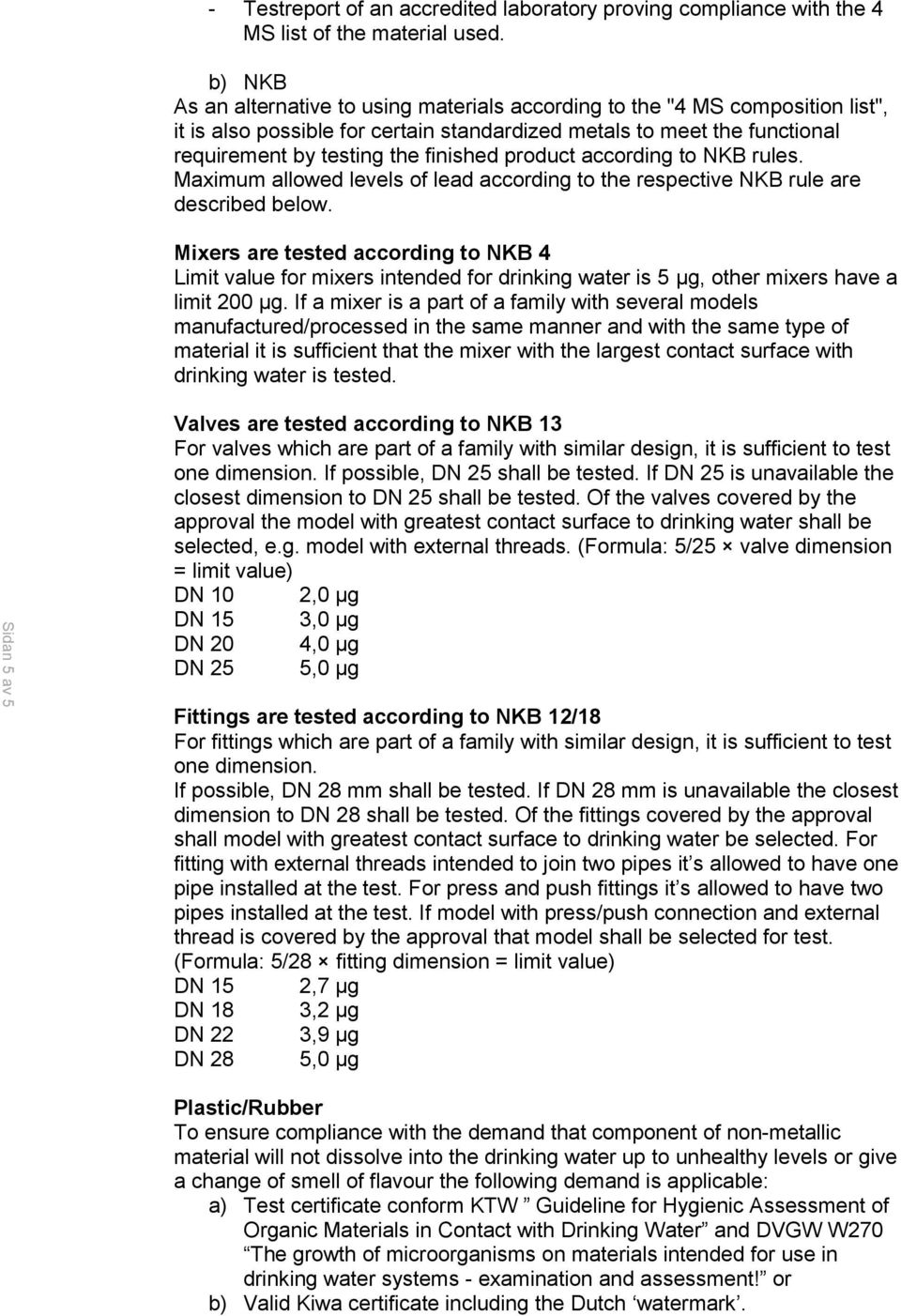

5 Sidan 5 av 5 - Testreport of an accredited laboratory proving compliance with the 4 MS list of the material used. b) NKB As an alternative to using materials according to the "4 MS composition list", it is also possible for certain standardized metals to meet the functional requirement by testing the finished product according to NKB rules. Maximum allowed levels of lead according to the respective NKB rule are described below. Mixers are tested according to NKB 4 Limit value for mixers intended for drinking water is 5 µg, other mixers have a limit 200 µg. If a mixer is a part of a family with several models manufactured/processed in the same manner and with the same type of material it is sufficient that the mixer with the largest contact surface with drinking water is tested. Valves are tested according to NKB 13 For valves which are part of a family with similar design, it is sufficient to test one dimension. If possible, DN 25 shall be tested. If DN 25 is unavailable the closest dimension to DN 25 shall be tested. Of the valves covered by the approval the model with greatest contact surface to drinking water shall be selected, e.g. model with external threads. (Formula: 5/25 valve dimension = limit value) DN 10 2,0 µg DN 15 3,0 µg DN 20 4,0 µg DN 25 5,0 µg Fittings are tested according to NKB 12/18 For fittings which are part of a family with similar design, it is sufficient to test one dimension. If possible, DN 28 mm shall be tested. If DN 28 mm is unavailable the closest dimension to DN 28 shall be tested. Of the fittings covered by the approval shall model with greatest contact surface to drinking water be selected. For fitting with external threads intended to join two pipes it s allowed to have one pipe installed at the test. For press and push fittings it s allowed to have two pipes installed at the test. If model with press/push connection and external thread is covered by the approval that model shall be selected for test. (Formula: 5/28 fitting dimension = limit value) DN 15 2,7 µg DN 18 3,2 µg DN 22 3,9 µg DN 28 5,0 µg Plastic/Rubber To ensure compliance with the demand that component of non-metallic material will not dissolve into the drinking water up to unhealthy levels or give a change of smell of flavour the following demand is applicable: a) Test certificate conform KTW Guideline for Hygienic Assessment of Organic Materials in Contact with Drinking Water and DVGW W270 The growth of microorganisms on materials intended for use in drinking water systems - examination and assessment! or b) Valid Kiwa certificate including the Dutch watermark.
