1 PTT.. r.t..igg..-. LL....-VFl.Til... AETIFOL.ET SVLN.A EULLAElFtlEN, GTF.BOItG. l.tknlhåliare for knllager. (tppliun.rc: l... l.jclbnn.).. Patent i Sverige från den 28 novenlber Föreliggande uppfinning avser en anordning vid plåtkulhållare för kullager (axial, radial eller koniska) Oell speciellt vid plåtkulhållare av det slag, där hållaren llelt eller delvis utgöres av två eller flera med öppningar (run da, Ovala eller av annan form) försedda plåt ringar eller plåtbrickor, placerade med öpp ningarna parvis mitt för varandra Och upp tagande kulorna på sådant sätt, att varje kula skjuter fram genom en öppning i varder ra ringen eller brickan Och Omslutes av kan terna av nämnda öppningar. Vid kulhållare av detta slag hava ringar na eller brickorna vanligen varit förenade rnedelst skruvar, nitar eller andra lösa delar, som lätt kunna lossna Oell förorsaka skada. Föreliggande uppfinning avser att åstadkom ma en kulhållare av det ifrågavarande sla get, som är stark, enkel Och billig Och vid vilken ringarna eller brickorna äro utan an vändning av lösa delar solitt oell stadigt före nade till en maskinell enhet. För detta ändamål äro plåtringarna eller plåtbrickorna enligt denna uppfinning så for made eller (med bibehållande av öppningar nas koaxialitet) så förskjutna relativt var andra, att den ena ringen eller brickan med kanterna skjuter utanför kanterna av den and ra resp. vardera ringen eller brickan Ined sin ena kant skjuter utanför motsvarande kant av den andra ringen eller brickan, varjämte ringarna eller brickorna äro vid kanterna före nade Ined varandra genom omböjning eller Om vikning av den överskjutande kanten av den ena ringen eller brickan över den andra. En sådan kulhållare blir på grund av övervik ningen av materialet utefter ringkanternas hela längd väl stagad, så att man även Ined jämförelsevis tunn plåt erllåller eh solid Och stadig kulhållare. Overvikningen vid kanterna behöver natur ligtvis ej vara större, än att en säker för bindning av delarna åvägabringas. Så till ex empel kan den ena ringen eller brickan vara snett avfasad vid kanterna eller försedd med snett uppböjda kanter eller sidoväggar Och enbart vid avfasningen resp. utefter nämnda kanter eller sidoväggar Omfattas av den över vikta delen av den andra ringen eller brickan, för uppfinningens närmare fvdliggörande häll visas till bifogad ritning. Fig. l är en plan vy och fig.. en central skärning (efter linjen.. i fig. l) av en sådan kulhållare för aiallager, för vilka uppfinningen är företrä desvis användbar. Fig. ti äro partiala skärningar, visande Olika modifikationer. Fig. är en planvv Och fig. en central skärning (efter linjen i fig. ) av en enligt upp finningen inrättad kulhållare, likaledes för aiallager, vid vilken anordningen för kulor nas upptagande avviker från de i fig. l-ti visade. Fig. I äro partiala skärningar vi sande modifikationer av utföringsformen en ligt fig. Och. Fig. ll visar en utförings form av uppfinningen, apterad för ett s. k. koniskt lager...oen i fig. I Och. visade kulhållaren utgö res av två med uppressade, utåt öppna.kul 1

2 gömmor.försedda hela plåtrinar II, I. av Olika bredd, vilka ringar äro placerade Ined sina störra öppningar intill varandra Och före nade vid ytter Och innerkanten genom om böjning av den bredare ringens överskjutande kant över kanten av den smalare ringen. KuL gömmorna I äro vid den visade utförinsfor men på känt sätt formade såsom sfäriska segment, vilka ansluta si Inot kulorna I4 eller mellan sina insidor Och.kulOrna lämna ett ringda mellanrum. Framställningen av de båda hälfterna av kulhållaren sker lämplig gen genom att ur de ursprungligen plana plåtrinarna utstansa ett mot kulantalet sva rande antal hål Och därefter uppressa ma t.erialet krin hålen till den önskade formen..man kan naturligtvis även, Om så önskas, först uppressa passande fördjupningar Och ur dessa utstansa hålen. Sedan kulorna place rats i fördjupningarna i den ena ringen, lä es den andra ringen över kulorna, så att des sa ingå i sina respektive kulgömmor, varefter de överskjutande kanterna 15 av den bre dare ringen II böjes runtom kanterna av den smalare ringen I. l.en i fig. 3 visade utförinsformen av kul hållaren skiljer si från den förut beskrivna endast däri, att de båda plåtrinarna I, I äro av ungefär samma bredd, men den ena IlJ av något mindre diameter än den andra I, varvid förbindningen av ringarna sker genom Omböjnin av kanten av vardera ringen kring kantan av den andra. Fi. 4 visar en tredje modifikation, som skiljer sig från den i fig. I Och visade endast däri, att endast den ena ringen I är försedd med uppressade kulgömmor I., medan den andra. är försedd med enkla öppningar..i..oen i fi. 5 visade kulhållaren överens stämmer, vad förbindningen av ringarna be träffar, med den i fi. visade, från vil ken den skiljer si endast genom formen på kulgömmorna, vilka här icke äro sfäriska...oen i fi. fj visade utföringsformen överens stämmer närmast med den i fig. I Oeh. visa de, från vilken den dock skiljer sig däri, att den bredare ringen. Omfattar endast den snett avfasade kanten.4 av den smalare rin en.5. Samtliga i fi. l-ll visade utförinsfor mer.överensstämma däri, att kulhållaren är bildad av två intill varandra lada, till hu vudformen plana ringar med uppressade öpp na kulömmor. Yid den i fi. och visa de utföringsformen äro de båda ringarna, av kulhållaren däremot formade såsom rotatmnskroppar Ined tråformi tvärsektion, så att de bilda cirkulära, åt ena sidan full ständigt öppna rännor, i vilkas bottnar äro uttagna hål I,., för kulorna. l.en inre ringen. har redan vid kulhållarens sammansättning den å ritningen visade for men med sneda sidovägar, under det att den vttre ringen.: vid sammansättningen lämpligen har rätvinkligt uppstående sido väar, som efter de bada kulhållafedela. nas sammanförande krino kulorna tillpressas mot utsidorna av den inre ringens sidovägg ar, så att det hela bildar ett fast saminan händande helt...oe i fi. li visade utförinsformefna överensstämma nied den i fig. Och : visa de i det avseendet, att kulhallaredelarna i samtliga figurer utföras av med enkla Opp ninar för kulorna försedda rofationskroppar...oen i fi. visade utföringsformen skiljer si från den förut beskrivna endast däri, att rin. farnas., 4 sidoväggar stå rätvinkligt mot bottenplanet oeh att den vttre ringens.4 sido väggar äro böjda in under den inre ringens botten. Enligt fi. If) äro ringarnas 5 (i sidovägar utåtböjda till med bottnarna parallella flänsar, av vilka den ena ringens 5 äro bredare än den andras..(i, Oeh vid ytterkanten Omböjda krin den sistnämnda ringens. Enligt fig. II är vardera ringen 4L 4 bildad av en botten, som endast å ena si dan begränsas av en cylindrisk sidovägg..ocs sa sidoväggar äro efter delarnas sammanföras de kring. kulorna omböjda krin den fria kan ten av den andra ringens botten. Enligt fi. I. är enda.st den ena ringen 4 rännformitr, medan den andra 44 är till huvudformen plan Och med kanterna omviktkrin de utåtriktade flänsarna av den rännformiga ringens sidovä ar. Enligt fi. I. hava delarna i huvudsak samma form som enligt. fig. I., men förbind ningen är något Olika, i det att den rännfor miga ringens 45 sidoväar äro Omböjda vid kanterna, så att de bilda inåtriktade falsar för upptagande av kanterna av den plana rin en 4. Fhuru samtliga fig. II. visa uppfinning en tillämpad vid axiallaer, är det av det föregående tydligt, att de visade sektionerna äro användbara även för radiallaer av sådant sla.g, där kulhållaren med kulor kan insättas såsom ett helt. För radiallager, där sådan in sättning är Omöjlig kan man göra öppninar na i den ena eller båda ringarna av kulhålla ren tillräckligt stora för kulornas införande utifrån. Kulhållare av sektionerna.- kunna i sådant fall framställas färdiga utan kulor och efter kulornas införande tillpressas kring dessa. Samma anordning kan naturligtvis, Om så önskas, användas även vid kulhållare för a.iallaer. För axåalradiallager kan användas en kul hållare av den i fig. I4 visade formen, vid vilken ringarna 5, 54 lämpligen äro till hu vudformen koniska, men anordningen i.ivrit densamma. Ringarna kunna naturligtvis även hava konoidal eller annan passande krökt form. Uppfinningen är naturligtvis ej inskränkt till de såsom exempel visade och beskrivna utförinsformerna, utan Omfattar alla modi fikationer, som kunna av fackmannen utan svårighet vidtagas. Så kunna till exempel kulhållarens ringar eller brickor vara upp

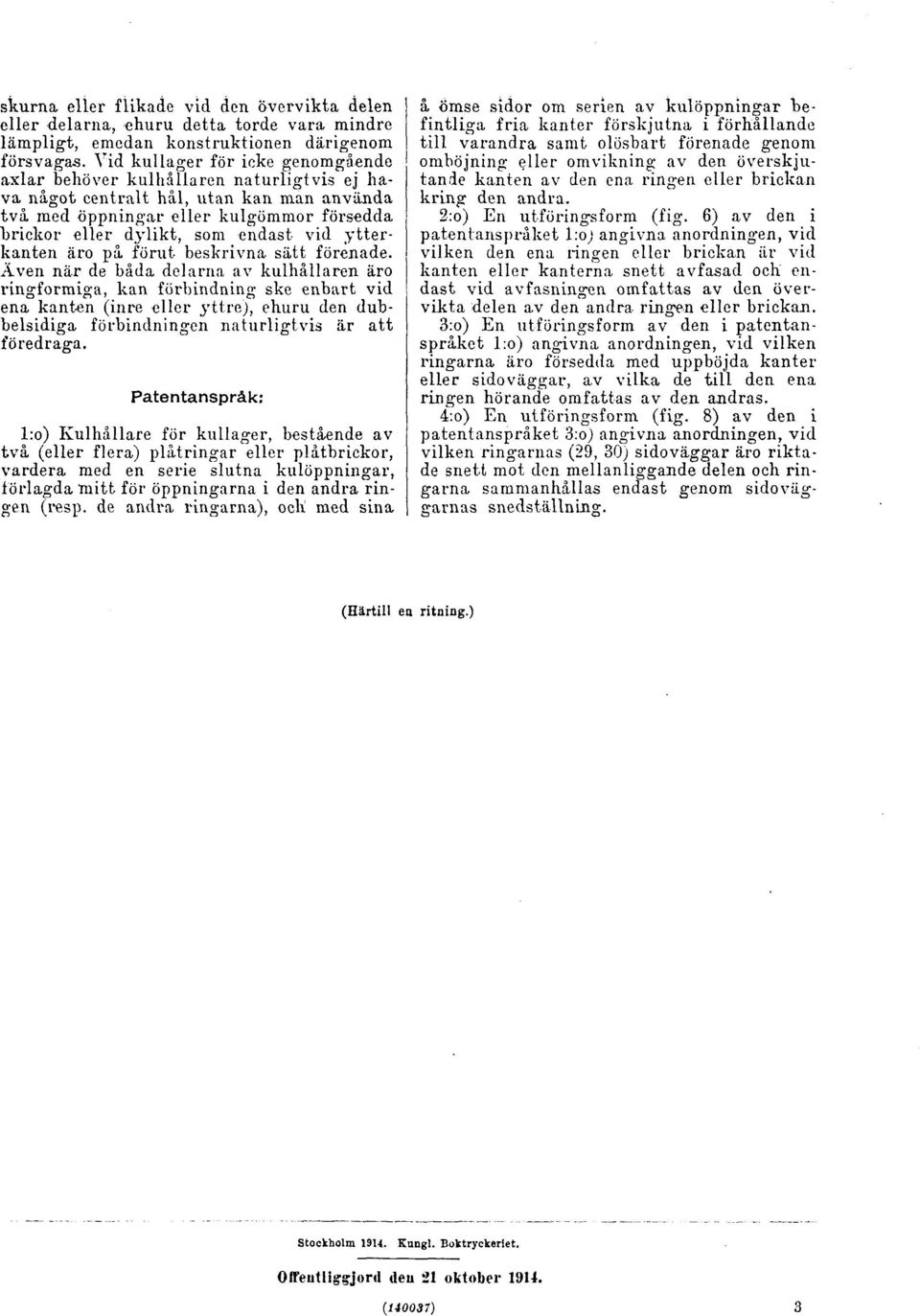

3 skurna eller flikade vid den övervikta delen eller delarna, ehuru detta torde vara mindre lämpligt., emedan konstruktionen därigenom försvagas. Vid kullager för icke genomgående alar behöver kulhållaren naturligtvis ej ha va något centralt hål, utan kan man använda två med öppningar eller kufömmor försedda brickor eller dylikt, som endast vid ytter kanten äro på förut beskrivna Sätt förenade. Aven när de båda delarna av kulhållaren äro ringformiga, kan förbindning ske enbart vid ena kanten (inre eller yttre), ehuru den dub belsidiga förbindningen naturligtvis är att föredraga. Patentanspråk: Lo) Kulhållare för kullager, bestående av två (eller flera) plåtrinar eller plåtbrickor, vardera med en serie slutna kulöppninar, förlagda mitt för öppningarna i den andra rin en (resp. de andra ringarna), och med sina å ömse sidor om serien av kulöppninar be fintlia fria kanter förskjutna i förhållande till varandra samt olösbart förenade genom omböjning eller omvikning. av den överskju tande kanten av den ena ringen eller brickan krin den andra. :o) En utföringlform (fi.g. t) av den i patentanspråket Lo angivna anordningen, vid vilken den ena ringen eller brickan är vid kanten eller kanterna snett avfasad och en dast vid avfasningen omfattas av den över vikta delen av den andra ringen eller brickan. :O) En utförinsform av den i patentan språket Lo) angivna anordningen, vid vilken ringarna äro försedda med uppböjda kanter eller sidoväar, av vilka de till den ena ringen hörande omfattas av den andras. 4:o) En utförinsform (fi.. ) av den i patentanspråket.:o) angivna anordningen, vid vilken ringarnas (., t)) sidoväar äro riktad de snett mot den.mellanliggande delen och rin arna sammanhållas endast enom sidovä farnas snedställnin. (...lrtlll en ritning.) stookolm 1.u..L.l-t.tt.L Iloktryckerit. Offentliggjord deu 1 ol.:toer 111. (.J..)
