1 Form No Rev B Workman MD- och MDX-arbetsfordon Modellnr 07266TC Serienr och högre Modellnr Serienr och högre Modellnr 07273TC Serienr och högre Modellnr Serienr och högre G Registrera din produkt på Översättning av originalet (SV) * * B

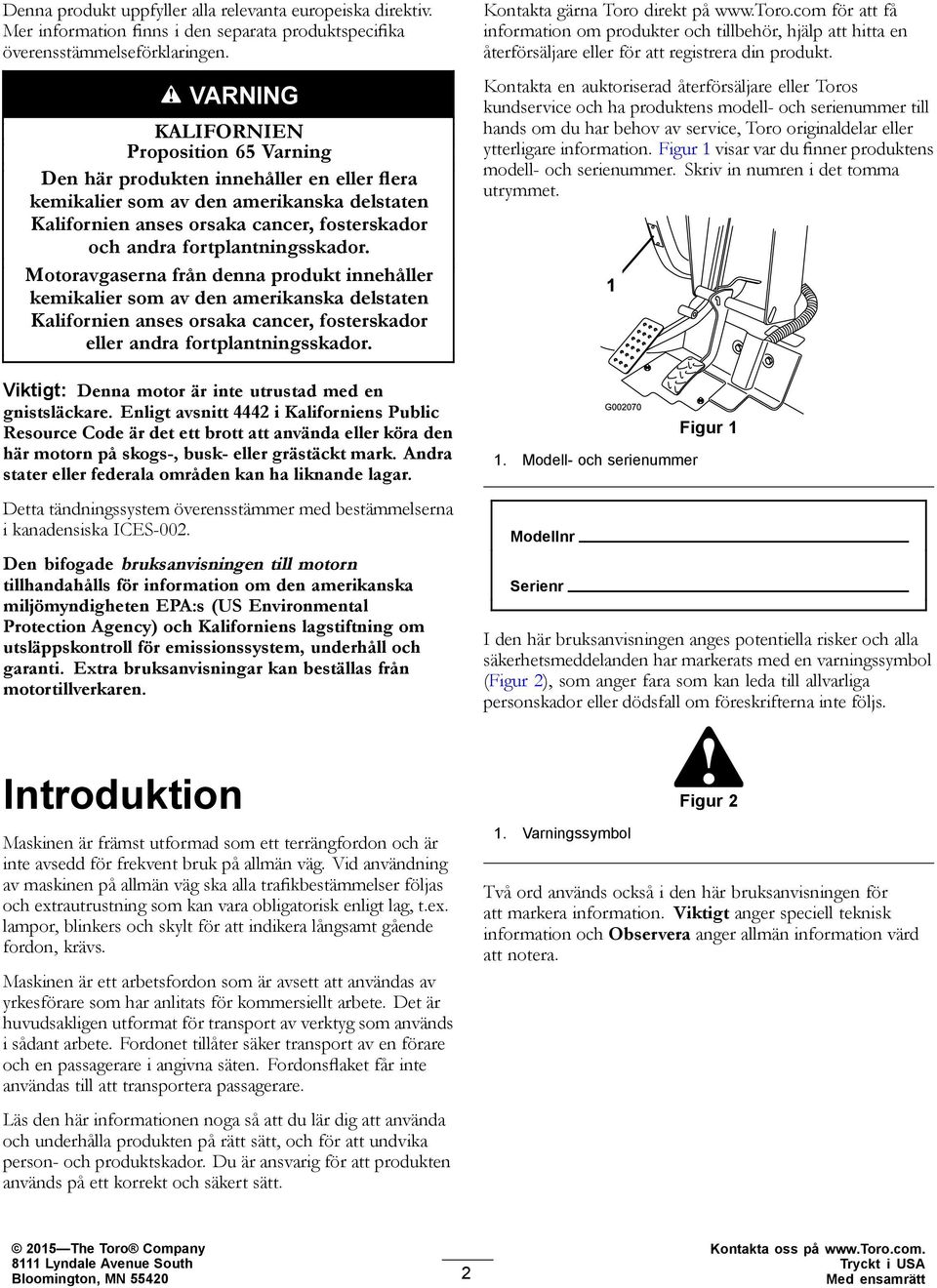

2 Denna produkt uppfyller alla relevanta europeiska direktiv. Mer information finns i den separata produktspecifika överensstämmelseförklaringen. VARNING KALIFORNIEN Proposition 65 Varning Den här produkten innehåller en eller flera kemikalier som av den amerikanska delstaten Kalifornien anses orsaka cancer, fosterskador och andra fortplantningsskador. Motoravgaserna från denna produkt innehåller kemikalier som av den amerikanska delstaten Kalifornien anses orsaka cancer, fosterskador eller andra fortplantningsskador. Viktigt: Denna motor är inte utrustad med en gnistsläckare. Enligt avsnitt 4442 i Kaliforniens Public Resource Code är det ett brott att använda eller köra den här motorn på skogs-, busk- eller grästäckt mark. Andra stater eller federala områden kan ha liknande lagar. Detta tändningssystem överensstämmer med bestämmelserna i kanadensiska ICES-002. Den bifogade bruksanvisningen till motorn tillhandahålls för information om den amerikanska miljömyndigheten EPA:s (US Environmental Protection Agency) och Kaliforniens lagstiftning om utsläppskontroll för emissionssystem, underhåll och garanti. Extra bruksanvisningar kan beställas från motortillverkaren. Kontakta gärna Toro direkt på för att få information om produkter och tillbehör, hjälp att hitta en återförsäljare eller för att registrera din produkt. Kontakta en auktoriserad återförsäljare eller Toros kundservice och ha produktens modell- och serienummer till hands om du har behov av service, Toro originaldelar eller ytterligare information. Figur 1 visar var du finner produktens modell- och serienummer. Skriv in numren i det tomma utrymmet. 1. Modell- och serienummer Modellnr Serienr Figur 1 I den här bruksanvisningen anges potentiella risker och alla säkerhetsmeddelanden har markerats med en varningssymbol (Figur 2), som anger fara som kan leda till allvarliga personskador eller dödsfall om föreskrifterna inte följs. Introduktion Maskinen är främst utformad som ett terrängfordon och är inte avsedd för frekvent bruk på allmän väg. Vid användning av maskinen på allmän väg ska alla trafikbestämmelser följas och extrautrustning som kan vara obligatorisk enligt lag, t.ex. lampor, blinkers och skylt för att indikera långsamt gående fordon, krävs. Maskinen är ett arbetsfordon som är avsett att användas av yrkesförare som har anlitats för kommersiellt arbete. Det är huvudsakligen utformat för transport av verktyg som används i sådant arbete. Fordonet tillåter säker transport av en förare och en passagerare i angivna säten. Fordonsflaket får inte användas till att transportera passagerare. Läs den här informationen noga så att du lär dig att använda och underhålla produkten på rätt sätt, och för att undvika person- och produktskador. Du är ansvarig för att produkten används på ett korrekt och säkert sätt. 1. Varningssymbol Figur 2 Två ord används också i den här bruksanvisningen för att markera information. Viktigt anger speciell teknisk information och Observera anger allmän information värd att notera The Toro Company 8111 Lyndale Avenue South Bloomington, MN Kontakta oss på Tryckt i USA Med ensamrätt

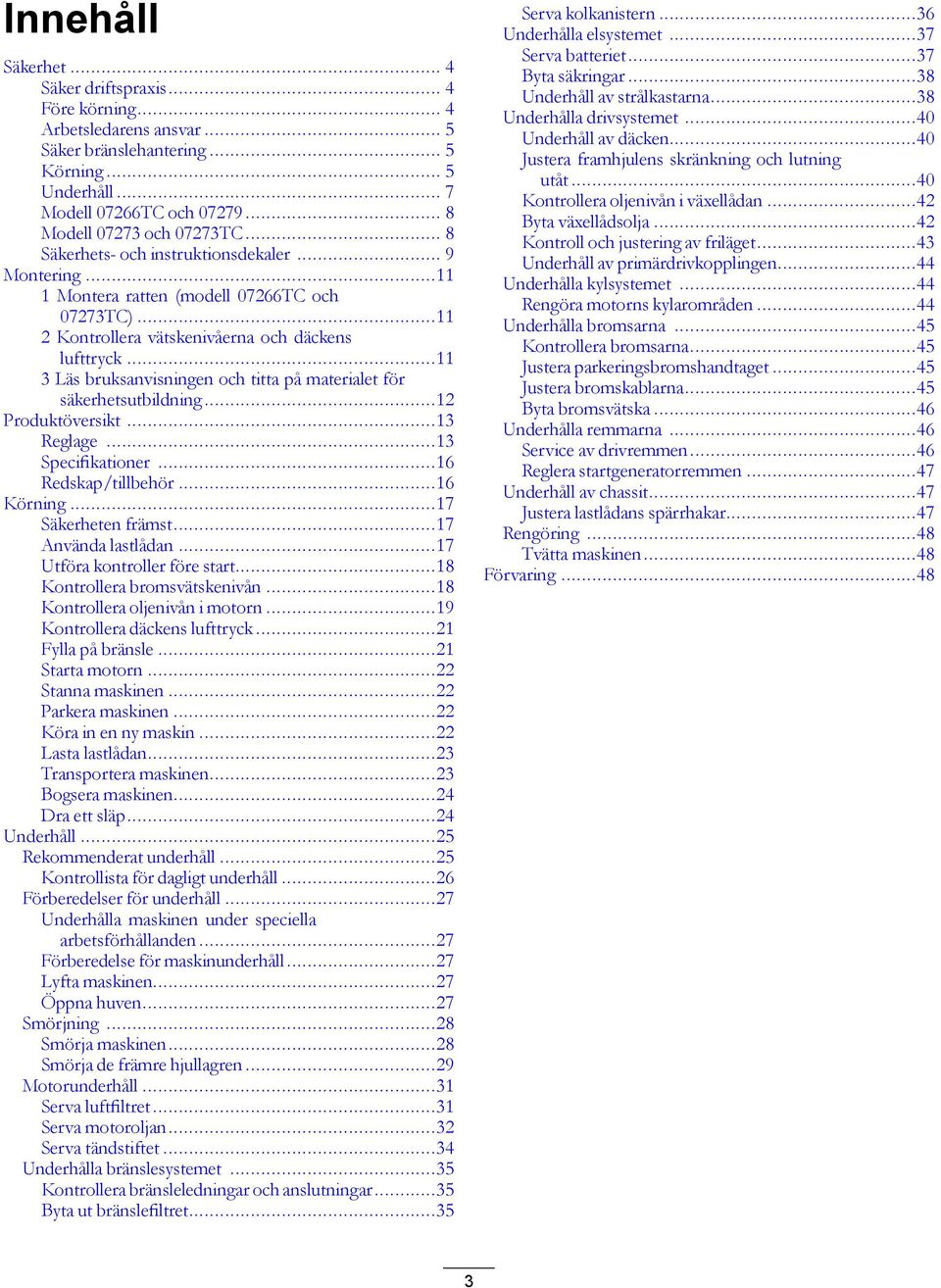

3 Innehåll Säkerhet... 4 Säker driftspraxis... 4 Före körning... 4 Arbetsledarens ansvar... 5 Säker bränslehantering... 5 Körning... 5 Underhåll... 7 Modell 07266TC och Modell och 07273TC... 8 Säkerhets- och instruktionsdekaler... 9 Montering Montera ratten (modell 07266TC och 07273TC) Kontrollera vätskenivåerna och däckens lufttryck Läs bruksanvisningen och titta på materialet för säkerhetsutbildning...12 Produktöversikt...13 Reglage...13 Specifikationer...16 Redskap/tillbehör...16 Körning...17 Säkerheten främst...17 Använda lastlådan...17 Utföra kontroller före start...18 Kontrollera bromsvätskenivån...18 Kontrollera oljenivån i motorn...19 Kontrollera däckens lufttryck...21 Fylla på bränsle...21 Starta motorn...22 Stanna maskinen...22 Parkera maskinen...22 Köra in en ny maskin...22 Lasta lastlådan...23 Transportera maskinen...23 Bogsera maskinen...24 Dra ett släp...24 Underhåll...25 Rekommenderat underhåll...25 Kontrollista för dagligt underhåll...26 Förberedelser för underhåll...27 Underhålla maskinen under speciella arbetsförhållanden...27 Förberedelse för maskinunderhåll...27 Lyfta maskinen...27 Öppna huven...27 Smörjning...28 Smörja maskinen...28 Smörja de främre hjullagren...29 Motorunderhåll...31 Serva luftfiltret...31 Serva motoroljan...32 Serva tändstiftet...34 Underhålla bränslesystemet...35 Kontrollera bränsleledningar och anslutningar...35 Byta ut bränslefiltret...35 Serva kolkanistern...36 Underhålla elsystemet...37 Serva batteriet...37 Byta säkringar...38 Underhåll av strålkastarna...38 Underhålla drivsystemet...40 Underhåll av däcken...40 Justera framhjulens skränkning och lutning utåt...40 Kontrollera oljenivån i växellådan...42 Byta växellådsolja...42 Kontroll och justering av friläget...43 Underhåll av primärdrivkopplingen...44 Underhålla kylsystemet...44 Rengöra motorns kylarområden...44 Underhålla bromsarna...45 Kontrollera bromsarna...45 Justera parkeringsbromshandtaget...45 Justera bromskablarna...45 Byta bromsvätska...46 Underhålla remmarna...46 Service av drivremmen...46 Reglera startgeneratorremmen...47 Underhåll av chassit...47 Justera lastlådans spärrhakar...47 Rengöring...48 Tvätta maskinen...48 Förvaring

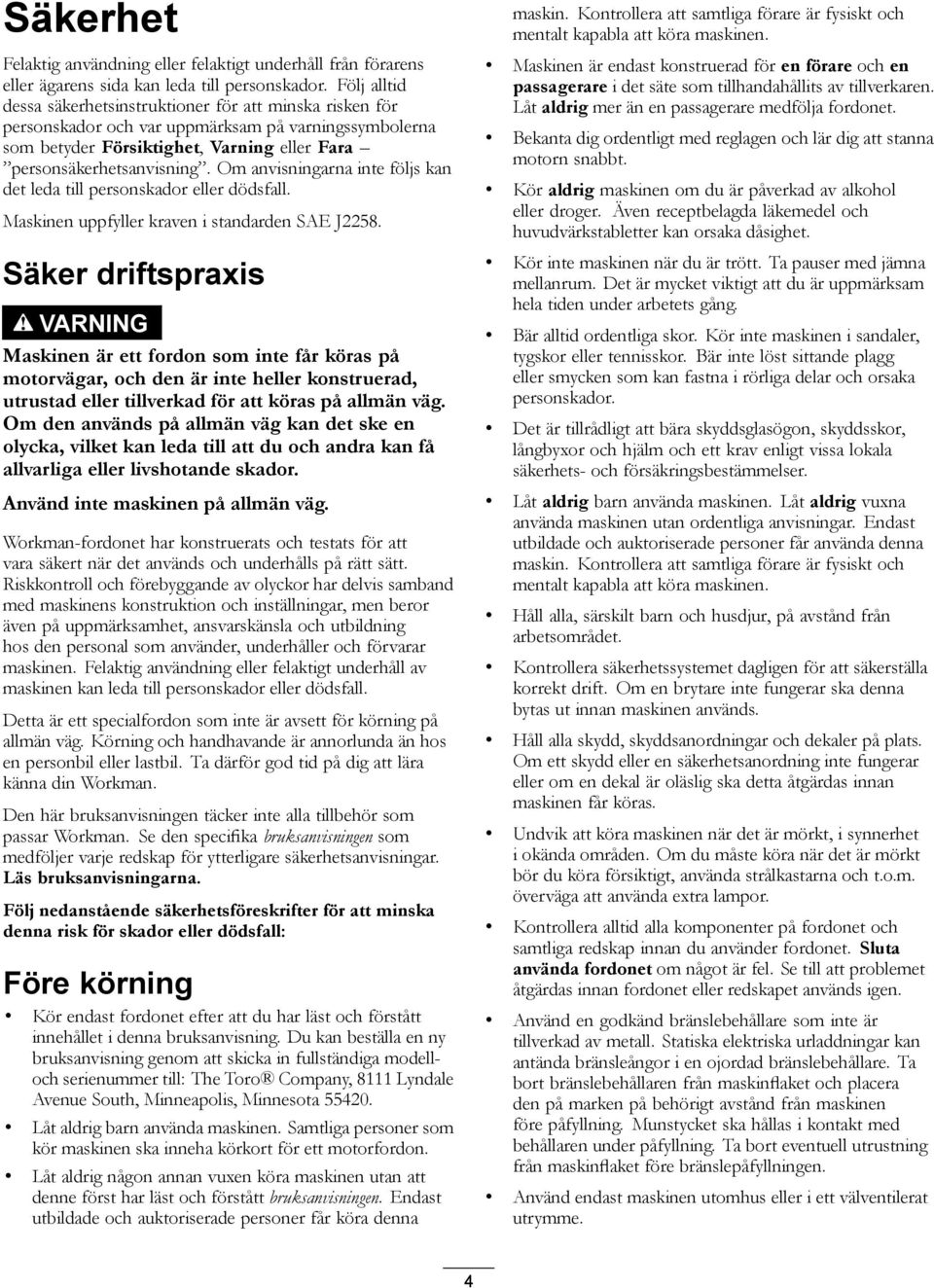

4 Säkerhet Felaktig användning eller felaktigt underhåll från förarens eller ägarens sida kan leda till personskador. Följ alltid dessa säkerhetsinstruktioner för att minska risken för personskador och var uppmärksam på varningssymbolerna som betyder Försiktighet, Varning eller Fara personsäkerhetsanvisning. Om anvisningarna inte följs kan det leda till personskador eller dödsfall. Maskinen uppfyller kraven i standarden SAE J2258. Säker driftspraxis VARNING Maskinen är ett fordon som inte får köras på motorvägar, och den är inte heller konstruerad, utrustad eller tillverkad för att köras på allmän väg. Om den används på allmän väg kan det ske en olycka, vilket kan leda till att du och andra kan få allvarliga eller livshotande skador. Använd inte maskinen på allmän väg. Workman-fordonet har konstruerats och testats för att vara säkert när det används och underhålls på rätt sätt. Riskkontroll och förebyggande av olyckor har delvis samband med maskinens konstruktion och inställningar, men beror även på uppmärksamhet, ansvarskänsla och utbildning hos den personal som använder, underhåller och förvarar maskinen. Felaktig användning eller felaktigt underhåll av maskinen kan leda till personskador eller dödsfall. Detta är ett specialfordon som inte är avsett för körning på allmän väg. Körning och handhavande är annorlunda än hos en personbil eller lastbil. Ta därför god tid på dig att lära känna din Workman. Den här bruksanvisningen täcker inte alla tillbehör som passar Workman. Se den specifika bruksanvisningen som medföljer varje redskap för ytterligare säkerhetsanvisningar. Läs bruksanvisningarna. Följ nedanstående säkerhetsföreskrifter för att minska denna risk för skador eller dödsfall: Före körning Kör endast fordonet efter att du har läst och förstått innehållet i denna bruksanvisning. Du kan beställa en ny bruksanvisning genom att skicka in fullständiga modelloch serienummer till: The Toro Company, 8111 Lyndale Avenue South, Minneapolis, Minnesota Låt aldrig barn använda maskinen. Samtliga personer som kör maskinen ska inneha körkort för ett motorfordon. Låt aldrig någon annan vuxen köra maskinen utan att denne först har läst och förstått bruksanvisningen. Endast utbildade och auktoriserade personer får köra denna maskin. Kontrollera att samtliga förare är fysiskt och mentalt kapabla att köra maskinen. Maskinen är endast konstruerad för en förare och en passagerare i det säte som tillhandahållits av tillverkaren. Låt aldrig mer än en passagerare medfölja fordonet. Bekanta dig ordentligt med reglagen och lär dig att stanna motorn snabbt. Kör aldrig maskinen om du är påverkad av alkohol eller droger. Även receptbelagda läkemedel och huvudvärkstabletter kan orsaka dåsighet. Kör inte maskinen när du är trött. Ta pauser med jämna mellanrum. Det är mycket viktigt att du är uppmärksam hela tiden under arbetets gång. Bär alltid ordentliga skor. Kör inte maskinen i sandaler, tygskor eller tennisskor. Bär inte löst sittande plagg eller smycken som kan fastna i rörliga delar och orsaka personskador. Det är tillrådligt att bära skyddsglasögon, skyddsskor, långbyxor och hjälm och ett krav enligt vissa lokala säkerhets- och försäkringsbestämmelser. Låt aldrig barn använda maskinen. Låt aldrig vuxna använda maskinen utan ordentliga anvisningar. Endast utbildade och auktoriserade personer får använda denna maskin. Kontrollera att samtliga förare är fysiskt och mentalt kapabla att köra maskinen. Håll alla, särskilt barn och husdjur, på avstånd från arbetsområdet. Kontrollera säkerhetssystemet dagligen för att säkerställa korrekt drift. Om en brytare inte fungerar ska denna bytas ut innan maskinen används. Håll alla skydd, skyddsanordningar och dekaler på plats. Om ett skydd eller en säkerhetsanordning inte fungerar eller om en dekal är oläslig ska detta åtgärdas innan maskinen får köras. Undvik att köra maskinen när det är mörkt, i synnerhet i okända områden. Om du måste köra när det är mörkt bör du köra försiktigt, använda strålkastarna och t.o.m. överväga att använda extra lampor. Kontrollera alltid alla komponenter på fordonet och samtliga redskap innan du använder fordonet. Sluta använda fordonet om något är fel. Se till att problemet åtgärdas innan fordonet eller redskapet används igen. Använd en godkänd bränslebehållare som inte är tillverkad av metall. Statiska elektriska urladdningar kan antända bränsleångor i en ojordad bränslebehållare. Ta bort bränslebehållaren från maskinflaket och placera den på marken på behörigt avstånd från maskinen före påfyllning. Munstycket ska hållas i kontakt med behållaren under påfyllning. Ta bort eventuell utrustning från maskinflaket före bränslepåfyllningen. Använd endast maskinen utomhus eller i ett välventilerat utrymme. 4

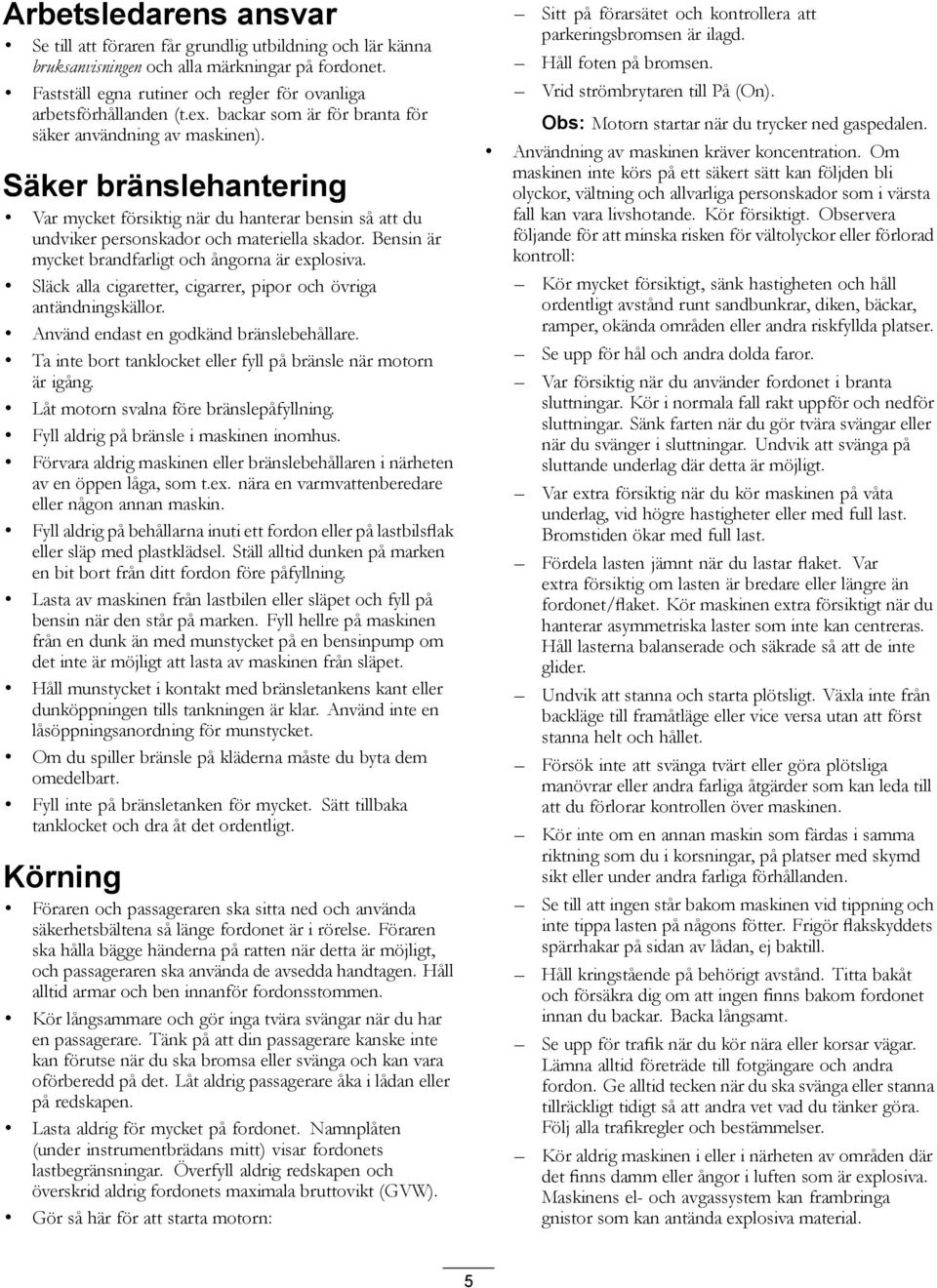

5 Arbetsledarens ansvar Se till att föraren får grundlig utbildning och lär känna bruksanvisningen och alla märkningar på fordonet. Fastställ egna rutiner och regler för ovanliga arbetsförhållanden (t.ex. backar som är för branta för säker användning av maskinen). Säker bränslehantering Var mycket försiktig när du hanterar bensin så att du undviker personskador och materiella skador. Bensin är mycket brandfarligt och ångorna är explosiva. Släck alla cigaretter, cigarrer, pipor och övriga antändningskällor. Använd endast en godkänd bränslebehållare. Ta inte bort tanklocket eller fyll på bränsle när motorn är igång. Låt motorn svalna före bränslepåfyllning. Fyll aldrig på bränsle i maskinen inomhus. Förvara aldrig maskinen eller bränslebehållaren i närheten av en öppen låga, som t.ex. nära en varmvattenberedare eller någon annan maskin. Fyll aldrig på behållarna inuti ett fordon eller på lastbilsflak eller släp med plastklädsel. Ställ alltid dunken på marken en bit bort från ditt fordon före påfyllning. Lasta av maskinen från lastbilen eller släpet och fyll på bensin när den står på marken. Fyll hellre på maskinen från en dunk än med munstycket på en bensinpump om det inte är möjligt att lasta av maskinen från släpet. Håll munstycket i kontakt med bränsletankens kant eller dunköppningen tills tankningen är klar. Använd inte en låsöppningsanordning för munstycket. Om du spiller bränsle på kläderna måste du byta dem omedelbart. Fyll inte på bränsletanken för mycket. Sätt tillbaka tanklocket och dra åt det ordentligt. Körning Föraren och passageraren ska sitta ned och använda säkerhetsbältena så länge fordonet är i rörelse. Föraren ska hålla bägge händerna på ratten när detta är möjligt, och passageraren ska använda de avsedda handtagen. Håll alltid armar och ben innanför fordonsstommen. Kör långsammare och gör inga tvära svängar när du har en passagerare. Tänk på att din passagerare kanske inte kan förutse när du ska bromsa eller svänga och kan vara oförberedd på det. Låt aldrig passagerare åka i lådan eller på redskapen. Lasta aldrig för mycket på fordonet. Namnplåten (under instrumentbrädans mitt) visar fordonets lastbegränsningar. Överfyll aldrig redskapen och överskrid aldrig fordonets maximala bruttovikt (GVW). Gör så här för att starta motorn: Sitt på förarsätet och kontrollera att parkeringsbromsen är ilagd. Håll foten på bromsen. Vrid strömbrytaren till På (On). Obs: Motorn startar när du trycker ned gaspedalen. Användning av maskinen kräver koncentration. Om maskinen inte körs på ett säkert sätt kan följden bli olyckor, vältning och allvarliga personskador som i värsta fall kan vara livshotande. Kör försiktigt. Observera följande för att minska risken för vältolyckor eller förlorad kontroll: Kör mycket försiktigt, sänk hastigheten och håll ordentligt avstånd runt sandbunkrar, diken, bäckar, ramper, okända områden eller andra riskfyllda platser. Se upp för hål och andra dolda faror. Var försiktig när du använder fordonet i branta sluttningar. Kör i normala fall rakt uppför och nedför sluttningar. Sänk farten när du gör tvära svängar eller när du svänger i sluttningar. Undvik att svänga på sluttande underlag där detta är möjligt. Var extra försiktig när du kör maskinen på våta underlag, vid högre hastigheter eller med full last. Bromstiden ökar med full last. Fördela lasten jämnt när du lastar flaket. Var extra försiktig om lasten är bredare eller längre än fordonet/flaket. Kör maskinen extra försiktigt när du hanterar asymmetriska laster som inte kan centreras. Håll lasterna balanserade och säkrade så att de inte glider. Undvik att stanna och starta plötsligt. Växla inte från backläge till framåtläge eller vice versa utan att först stanna helt och hållet. Försök inte att svänga tvärt eller göra plötsliga manövrar eller andra farliga åtgärder som kan leda till att du förlorar kontrollen över maskinen. Kör inte om en annan maskin som färdas i samma riktning som du i korsningar, på platser med skymd sikt eller under andra farliga förhållanden. Se till att ingen står bakom maskinen vid tippning och inte tippa lasten på någons fötter. Frigör flakskyddets spärrhakar på sidan av lådan, ej baktill. Håll kringstående på behörigt avstånd. Titta bakåt och försäkra dig om att ingen finns bakom fordonet innan du backar. Backa långsamt. Se upp för trafik när du kör nära eller korsar vägar. Lämna alltid företräde till fotgängare och andra fordon. Ge alltid tecken när du ska svänga eller stanna tillräckligt tidigt så att andra vet vad du tänker göra. Följ alla trafikregler och bestämmelser. Kör aldrig maskinen i eller i närheten av områden där det finns damm eller ångor i luften som är explosiva. Maskinens el- och avgassystem kan frambringa gnistor som kan antända explosiva material. 5

6 Se alltid upp för och undvik lågt överhängande delar som trädgrenar, dörrkarmar, gångbroar osv. Kontrollera att det alltid finns tillräckligt med utrymme över dig så att både maskinen och ditt huvud går fria. Om du skulle vara osäker på vad som gäller för säker körning ska du avbryta arbetet och fråga din arbetsledare. Innan du kliver ner från sätet: Stanna maskinen. Sänk flaket. Stanna motorn och vänta tills alla rörliga delar har stannat. Dra åt parkeringsbromsen. Ta ut nyckeln ur tändningslåset. Rör inte motorn, transmissionen, kylaren, ljuddämparen eller ljuddämparskyddet medan motorn är igång eller kort tid efter att motorn stängts av. Dessa områden kan vara så varma att de orsakar brännskador. Om maskinen skulle vibrera onormalt ska du stanna omedelbart, stänga av motorn, vänta tills alla delar har stannat och undersöka om det finns skador. Reparera alla skador innan du återupptar arbetet. Blixtnedslag kan leda till allvarliga personskador eller dödsfall. Om det blixtrar eller åskar i området ska maskinen inte användas. Sök skydd. Bromsa Sakta ned innan du närmar dig ett hinder. Detta ger dig extra tid att stanna eller vända. Om du kör på ett hinder kan du och din passagerare skadas. Dessutom kan maskinen och dess innehåll skadas. Fordonets bruttovikt (GVW) påverkar din förmåga att stanna och/eller svänga. Tunga laster och redskap gör det svårare att stanna eller svänga med maskinen. Ju tyngre last, desto längre tid tar det att stanna. Se Lasta lastlådan (sida 23) för mer information. Sänk maskinens hastighet om lastlådan har avlägsnats och maskinen inte har utrustats med något redskap. Bromsegenskaperna ändras och snabba stopp kan få bakhjulen att låsa sig, vilket påverkar din kontroll över maskinen. Gräs och trottoarer blir mycket halare när de är våta. Det kan ta två till fyra gånger så lång tid att stanna på vått underlag som på torrt underlag. Om du kör genom djupt vatten som gör bromsarna våta kommer bromsarna inte fungera ordentligt förrän de är torra. Om du kört genom vatten bör du testa bromsarna för att se till att de fungerar som de ska. Om de inte gör det ska du köra långsamt på plant underlag samtidigt som du trampar lätt på bromspedalen. Detta torkar ut bromsarna. Köra i sluttningar VARNING Körning i sluttning kan göra att maskinen välter eller rullar bakåt, eller att du får motorstopp och förlorar fart i sluttningen. Detta kan leda till personskador. Kör inte maskinen i väldigt branta sluttningar. Öka inte farten snabbt och tvärbromsa inte när du backar nedför en sluttning, i synnerhet inte med last. Om motorn stannar eller om du tappar framfart i en sluttning ska du backa långsamt rakt nedför sluttningen. Försök aldrig att vända maskinen. Kör sakta och försiktigt i sluttningar. Undvik att svänga i sluttningar. Minska maskinens last och sänk hastigheten. Undvik att stanna i sluttningar, i synnerhet med last. Dessa extra försiktighetsåtgärder måste vidtas när man kör maskinen i en sluttning: Sakta ner innan du börjar köra uppför eller nedför en sluttning. Om du får motorstopp eller börjar förlora fart när du kör uppför en sluttning ska du gradvis ansätta bromsarna och långsamt backa rakt nedför sluttningen. Det kan vara farligt att svänga när du kör uppför eller nedför en sluttning. Om du måste svänga när du kör i en sluttning ska detta göras långsamt och försiktigt. Gör aldrig skarpa eller snabba svängar. Tunga laster påverkar stabiliteten. Minska lastens vikt och sänk färdhastigheten när du kör i sluttningar eller om lasten har en hög tyngdpunkt. Surra fast lasten i maskinens lastlåda så att den inte glider. Var extra försiktig när du transporterar laster som glider lätt (t.ex. vätska, sten och sand). Undvik att stanna i sluttningar, i synnerhet med last. Det tar längre tid att stanna i nedförsbacke än att stanna på ett jämnt underlag. Om du måste stanna maskinen bör du undvika plötsliga hastighetsförändringar, vilket kan leda till att maskinen tippar eller rullar bakåt. Tvärbromsa inte om du rullar bakåt eftersom detta kan få maskinen att välta. Om du kommer att använda maskinen i kuperad terräng kan du montera vältskyddet som finns som tillval. 6

7 Köra i ojämn terräng VARNING Plötsliga förändringar i terräng kan orsaka hastig rörelse av ratten, vilket kan resultera i hand- och armskador. Sänk hastigheten när du kör i ojämn terräng och nära trottoarkanter. Fatta tag löst i ratten med tummarna vända uppåt. Håll på rattens ytterkanter och inte på dess ekrar. Sänk maskinens hastighet och minska maskinens last när du kör i ojämn terräng, på kuperad mark samt nära trottoarkanter, hål och andra plötsliga terrängförändringar. Lasten kan glida och göra maskinen ostadig. Om du kommer att använda maskinen i ojämn terräng kan du montera vältskyddet som finns som tillval. Lastning och tippning VARNING Lådans vikt kan vara tung. Händer eller andra kroppsdelar kan krossas. Håll händer och andra kroppsdelar borta när du sänker lådan. Material får inte tippas på kringstående. Överskrid inte maskinens märkkapacitet när du kör med en last i lastlådan, vid bogsering av en släpvagn eller bägge, se Specifikationer (sida 16). Var försiktig när du använder maskinen i sluttningar eller i ojämn terräng, i synnerhet när du kör med en last i lastlådan, vid bogsering av en släpvagn eller bägge. Var försiktig om du transporterar långa laster i lastlådan. Tänk på att maskinens stabilitet och manövrering reduceras när lasten i lastlådan är bristfälligt fördelad. Om du transporterar överdimensionerade laster i lastlådan ändras maskinens stabilitet. Maskinens styrning, bromsning och stabilitet påverkas när du transporterar en last och materialets vikt inte kan bindas fast vid maskinen, som t.ex. vätska i en stor tank. Tippa aldrig en lastad lastlåda när maskinen står i sidled i en sluttning. Ändringen av viktfördelningen kan få maskinen att välta. Vid körning med tung last i lastlådan ska du sänka hastigheten och beräkna tillräcklig bromssträcka. Tvärbromsa inte. Var extra försiktig i sluttningar. Tänk på att tunga laster ökar din bromssträcka och minskar din förmåga att svänga snabbt utan att välta med fordonet. Det bakre lastutrymmet är endast avsett för laster, inte för passagerare. Lasta aldrig för mycket på maskinen. Namnplåten (under instrumentbrädans mitt) visar maskinens lastbegränsningar. Överfyll aldrig redskapen och överskrid aldrig maskinens maximala bruttovikt. Se Lasta lastlådan (sida 23). Underhåll Flytta maskinen till ett plant underlag, stäng av motorn, dra åt parkeringsbromsen och ta ut nyckeln ur tändningslåset för att förhindra att motorn startas oavsiktligt innan du börjar utföra service eller gör några justeringar. Arbeta aldrig under ett upphöjt flak utan att placera flakstödet på den helt utdragna flakstöttan. Se till att alla hydraulkopplingar är åtdragna och att alla hydraulslangar och -ledningar är i gott skick innan du tillför tryck till systemet. Håll kropp och händer borta från småläckor eller munstycken som sprutar ut hydraulvätska under högtryck. Använd kartong eller papper för att identifiera läckor aldrig händerna. Hydraulvätska som sprutar ut under tryck kan ha tillräcklig kraft för att tränga in i huden och orsaka allvarliga skador på kroppen. Om hydraulolja tränger in i huden måste den opereras bort inom några få timmar av en läkare som är bekant med denna typ av skador, annars kan kallbrand uppstå. Allt tryck i hydraulsystemet måste elimineras genom att man stannar motorn, slår om hydraulstyrventilen för flaklyft från höjning till sänkning och/eller sänker lådan och redskapen innan man kopplar ur eller utför något arbete på hydraulsystemet. Sätt reglaget för fjärrstyrd hydraulik i flytläget, om sådant reglage finns. Om lådan måste vara i upphöjt läge ska den säkras med flakstöd. Håll samtliga muttrar, bultar och skruvar ordentligt åtdragna för att försäkra att hela maskinen är i gott skick. Minska brandrisken genom att hålla området runt motorn fritt från fett, gräs, löv och smutsansamlingar. Om motorn måste vara igång för att ett visst underhåll ska kunna utföras ska klädesplagg, händer, fötter och andra kroppsdelar hållas borta från motorn och alla rörliga delar. Håll kringstående på avstånd. Övervarva inte motorn genom att ändra varvtalsregulatorns inställningar. Högsta tillåtna motorvarvtal är varv/minut. Be en auktoriserad Toro-återförsäljare att kontrollera motorns maxhastighet med en varvräknare för att garantera dess säkerhet och noggrannhet. Vid eventuellt behov av större reparationer eller assistans kontaktar du en auktoriserad Toro-återförsäljare. Köp alltid Toros originalreservdelar och tillbehör för att försäkra optimal prestanda och säkerhet. Det kan medföra fara att använda reservdelar och tillbehör från 7

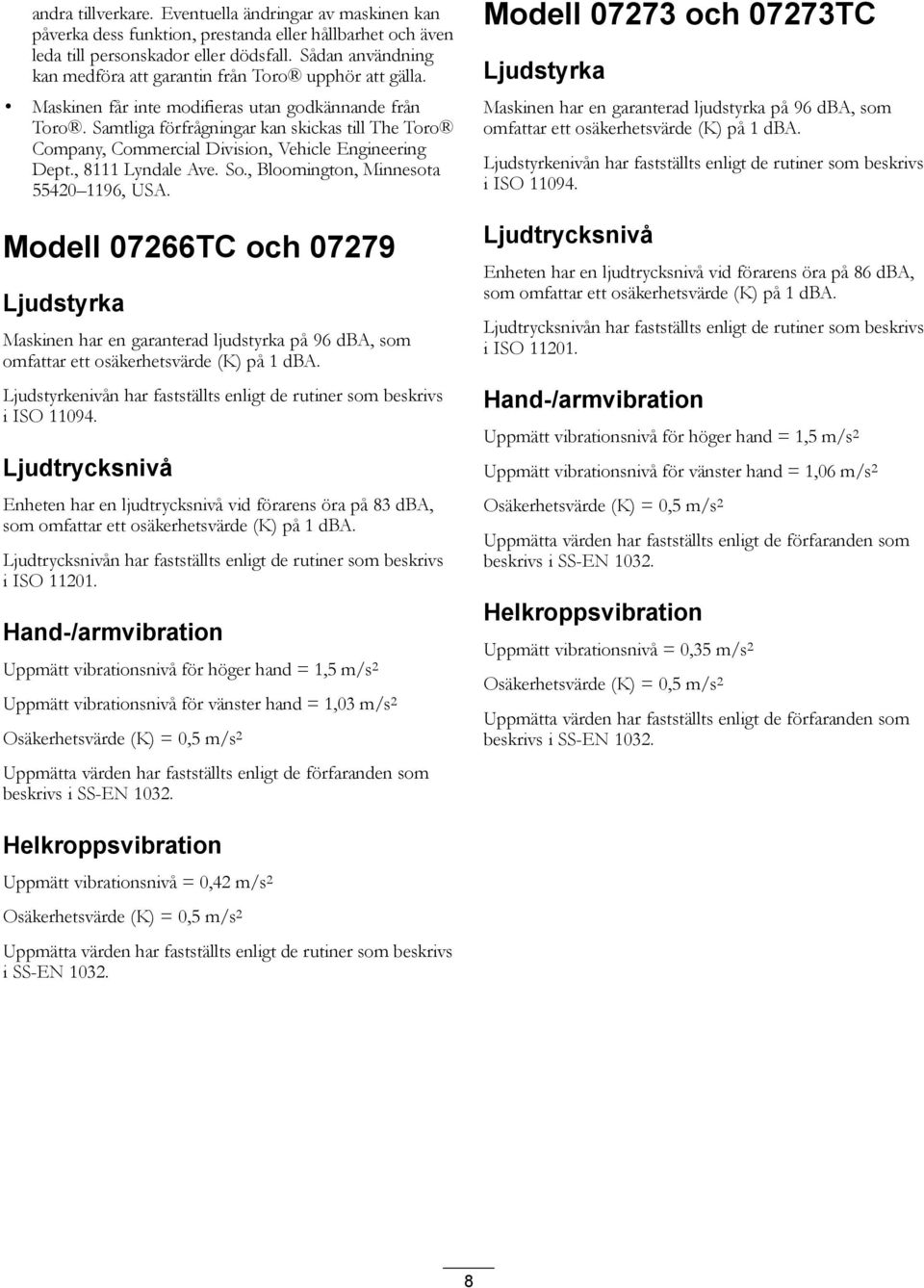

8 andra tillverkare. Eventuella ändringar av maskinen kan påverka dess funktion, prestanda eller hållbarhet och även leda till personskador eller dödsfall. Sådan användning kan medföra att garantin från Toro upphör att gälla. Maskinen får inte modifieras utan godkännande från Toro. Samtliga förfrågningar kan skickas till The Toro Company, Commercial Division, Vehicle Engineering Dept., 8111 Lyndale Ave. So., Bloomington, Minnesota , USA. Modell 07266TC och Ljudstyrka Maskinen har en garanterad ljudstyrka på 96 dba, som omfattar ett osäkerhetsvärde (K) på 1 dba. Ljudstyrkenivån har fastställts enligt de rutiner som beskrivs i ISO Ljudtrycksnivå Enheten har en ljudtrycksnivå vid förarens öra på 83 dba, som omfattar ett osäkerhetsvärde (K) på 1 dba. Ljudtrycksnivån har fastställts enligt de rutiner som beskrivs i ISO Hand-/armvibration Uppmätt vibrationsnivå för höger hand = 1,5 m/s 2 Uppmätt vibrationsnivå för vänster hand = 1,03 m/s 2 Osäkerhetsvärde (K) = 0,5 m/s 2 Uppmätta värden har fastställts enligt de förfaranden som beskrivs i SS-EN Modell och 07273TC Ljudstyrka Maskinen har en garanterad ljudstyrka på 96 dba, som omfattar ett osäkerhetsvärde (K) på 1 dba. Ljudstyrkenivån har fastställts enligt de rutiner som beskrivs i ISO Ljudtrycksnivå Enheten har en ljudtrycksnivå vid förarens öra på 86 dba, som omfattar ett osäkerhetsvärde (K) på 1 dba. Ljudtrycksnivån har fastställts enligt de rutiner som beskrivs i ISO Hand-/armvibration Uppmätt vibrationsnivå för höger hand = 1,5 m/s 2 Uppmätt vibrationsnivå för vänster hand = 1,06 m/s 2 Osäkerhetsvärde (K) = 0,5 m/s 2 Uppmätta värden har fastställts enligt de förfaranden som beskrivs i SS-EN Helkroppsvibration Uppmätt vibrationsnivå = 0,35 m/s 2 Osäkerhetsvärde (K) = 0,5 m/s 2 Uppmätta värden har fastställts enligt de förfaranden som beskrivs i SS-EN Helkroppsvibration Uppmätt vibrationsnivå = 0,42 m/s 2 Osäkerhetsvärde (K) = 0,5 m/s 2 Uppmätta värden har fastställts enligt de rutiner som beskrivs i SS-EN

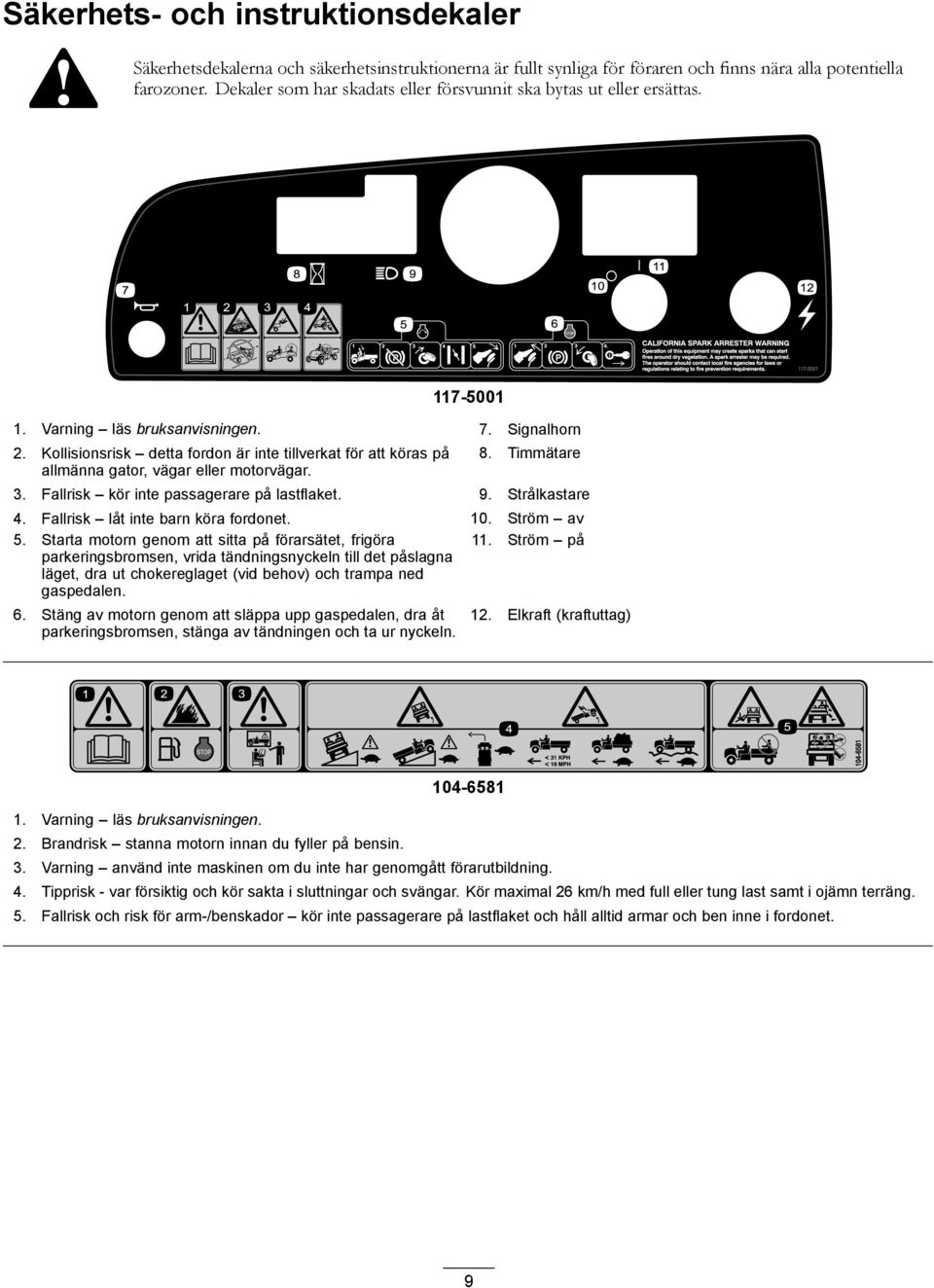

9 Säkerhets- och instruktionsdekaler Säkerhetsdekalerna och säkerhetsinstruktionerna är fullt synliga för föraren och finns nära alla potentiella farozoner. Dekaler som har skadats eller försvunnit ska bytas ut eller ersättas Varning läs bruksanvisningen. 7. Signalhorn 2. Kollisionsrisk detta fordon är inte tillverkat för att köras på allmänna gator, vägar eller motorvägar. 8. Timmätare 3. Fallrisk kör inte passagerare på lastflaket. 9. Strålkastare 4. Fallrisk låt inte barn köra fordonet. 10. Ström av 5. Starta motorn genom att sitta på förarsätet, frigöra parkeringsbromsen, vrida tändningsnyckeln till det påslagna läget, dra ut chokereglaget (vid behov) och trampa ned gaspedalen. 11. Ström på 6. Stäng av motorn genom att släppa upp gaspedalen, dra åt parkeringsbromsen, stänga av tändningen och ta ur nyckeln. 12. Elkraft (kraftuttag) Varning läs bruksanvisningen. 2. Brandrisk stanna motorn innan du fyller på bensin. 3. Varning använd inte maskinen om du inte har genomgått förarutbildning. 4. Tipprisk - var försiktig och kör sakta i sluttningar och svängar. Kör maximal 26 km/h med full eller tung last samt i ojämn terräng. 5. Fallrisk och risk för arm-/benskador kör inte passagerare på lastflaket och håll alltid armar och ben inne i fordonet. 9

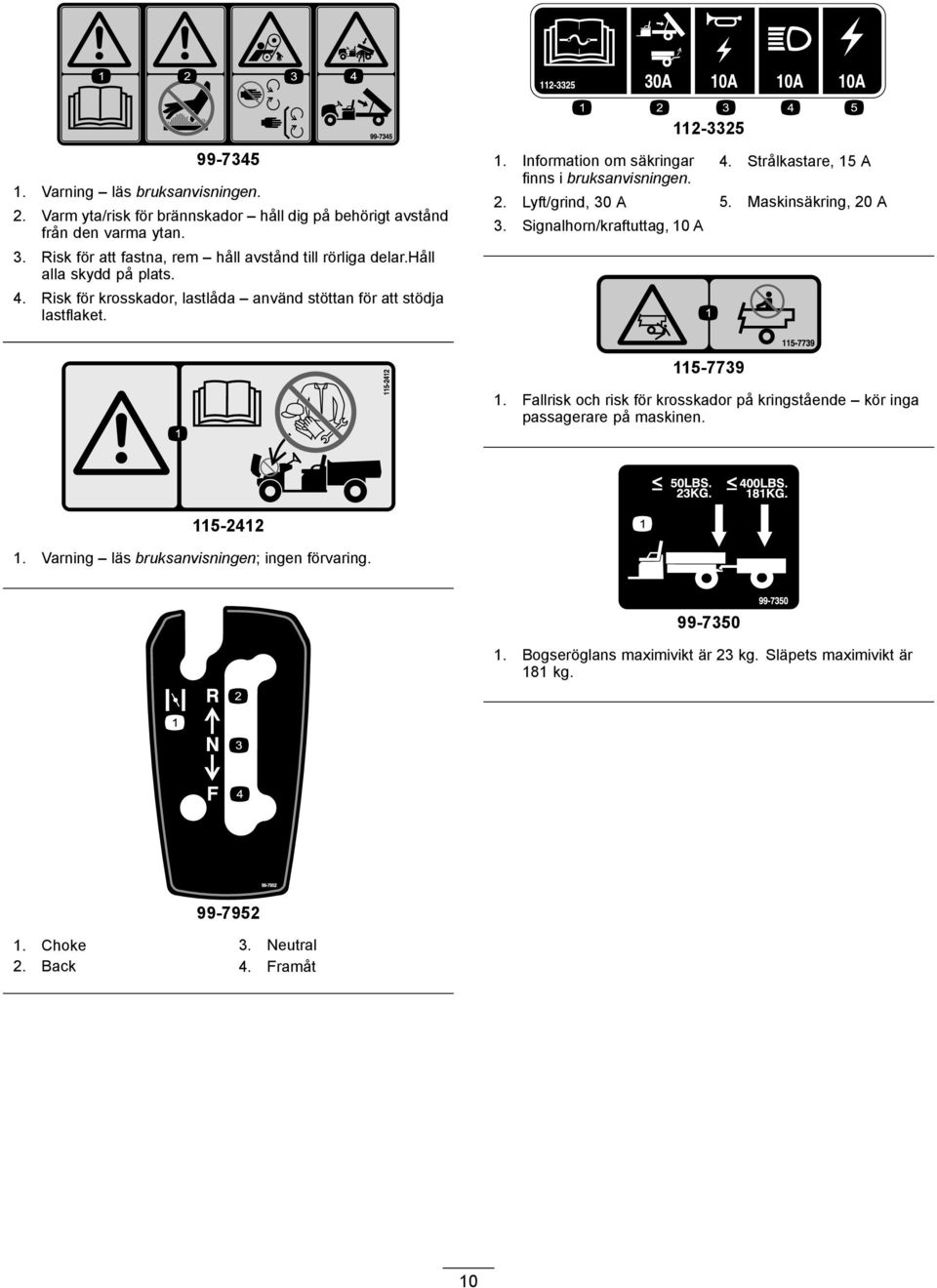

10 Varning läs bruksanvisningen. 2. Varm yta/risk för brännskador håll dig på behörigt avstånd från den varma ytan. 3. Risk för att fastna, rem håll avstånd till rörliga delar.håll alla skydd på plats. 4. Risk för krosskador, lastlåda använd stöttan för att stödja lastflaket. 1. Information om säkringar finns i bruksanvisningen. 4. Strålkastare, 15 A 2. Lyft/grind, 30 A 5. Maskinsäkring, 20 A 3. Signalhorn/kraftuttag, 10 A Fallrisk och risk för krosskador på kringstående kör inga passagerare på maskinen Varning läs bruksanvisningen; ingen förvaring Bogseröglans maximivikt är 23 kg. Släpets maximivikt är 181 kg Choke 3. Neutral 2. Back 4. Framåt 10

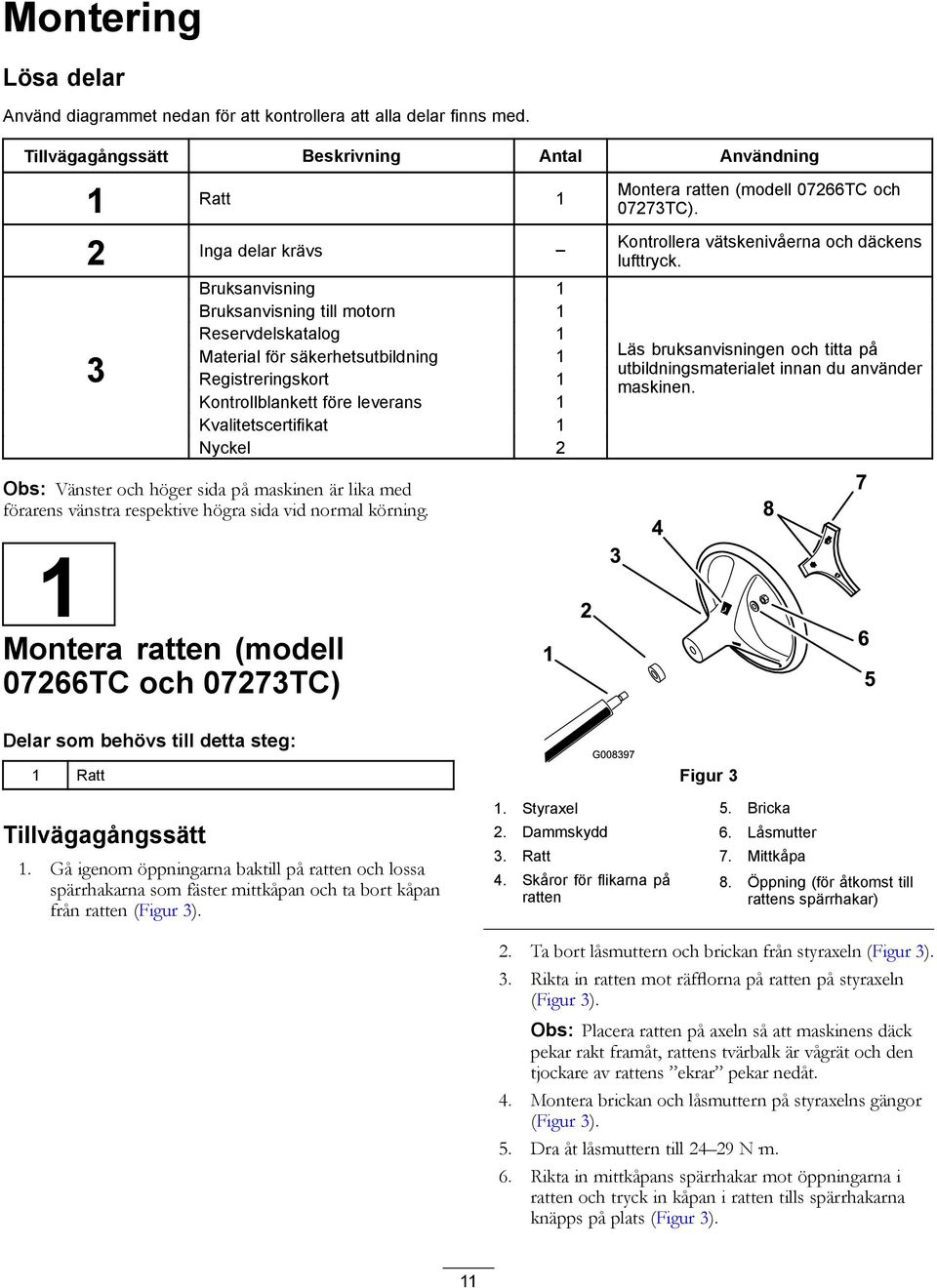

11 Montering Lösa delar Använd diagrammet nedan för att kontrollera att alla delar finns med. Tillvägagångssätt Beskrivning Antal Användning 1 Ratt 1 2 Inga delar krävs 3 Bruksanvisning 1 Bruksanvisning till motorn 1 Reservdelskatalog 1 Material för säkerhetsutbildning 1 Registreringskort 1 Kontrollblankett före leverans 1 Kvalitetscertifikat 1 Nyckel 2 Montera ratten (modell 07266TC och 07273TC). Kontrollera vätskenivåerna och däckens lufttryck. Läs bruksanvisningen och titta på utbildningsmaterialet innan du använder maskinen. Obs: Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning. 1 Montera ratten (modell 07266TC och 07273TC) Delar som behövs till detta steg: 1 Ratt Tillvägagångssätt 1. Gå igenom öppningarna baktill på ratten och lossa spärrhakarna som fäster mittkåpan och ta bort kåpan från ratten (Figur 3). Figur 3 1. Styraxel 5. Bricka 2. Dammskydd 6. Låsmutter 3. Ratt 7. Mittkåpa 4. Skåror för flikarna på ratten 8. Öppning (för åtkomst till rattens spärrhakar) 2. Ta bort låsmuttern och brickan från styraxeln (Figur 3). 3. Rikta in ratten mot räfflorna på ratten på styraxeln (Figur 3). Obs: Placera ratten på axeln så att maskinens däck pekar rakt framåt, rattens tvärbalk är vågrät och den tjockare av rattens ekrar pekar nedåt. 4. Montera brickan och låsmuttern på styraxelns gängor (Figur 3). 5. Dra åt låsmuttern till N m. 6. Rikta in mittkåpans spärrhakar mot öppningarna i ratten och tryck in kåpan i ratten tills spärrhakarna knäpps på plats (Figur 3). 11

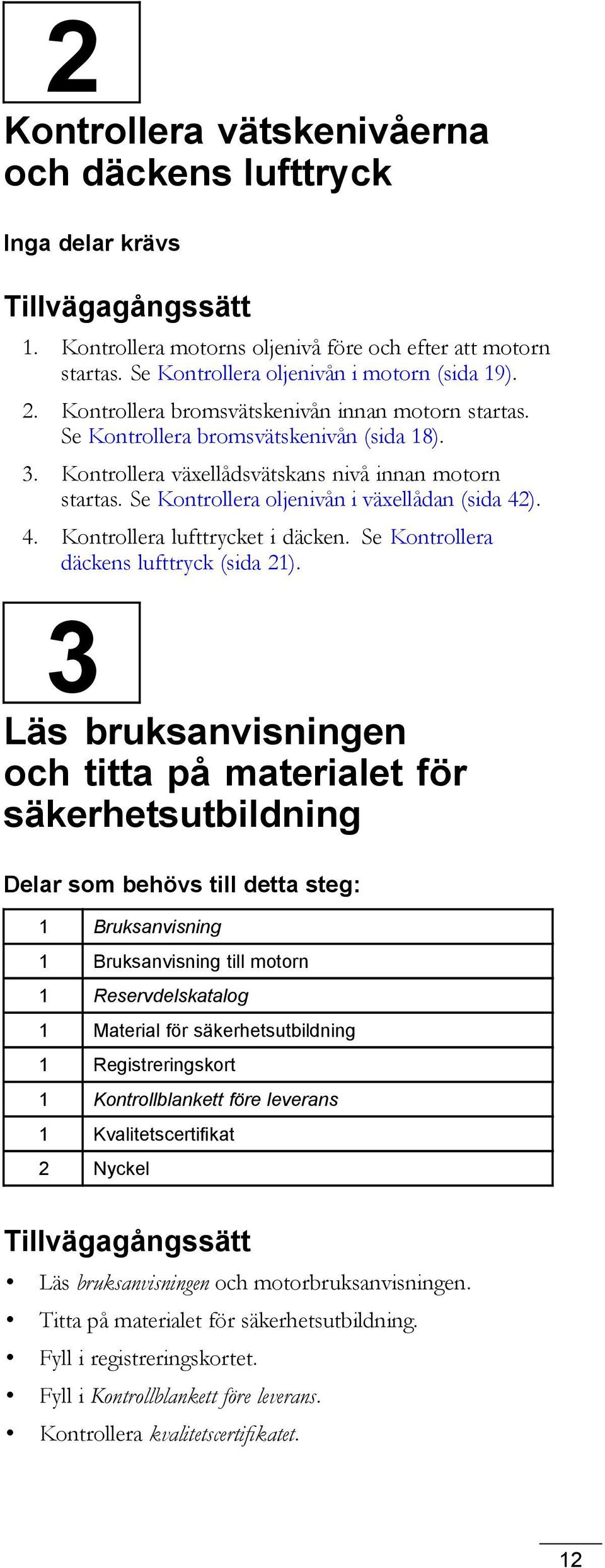

12 2 Kontrollera vätskenivåerna och däckens lufttryck Inga delar krävs Tillvägagångssätt 1. Kontrollera motorns oljenivå före och efter att motorn startas. Se Kontrollera oljenivån i motorn (sida 19). 2. Kontrollera bromsvätskenivån innan motorn startas. Se Kontrollera bromsvätskenivån (sida 18). 3. Kontrollera växellådsvätskans nivå innan motorn startas. Se Kontrollera oljenivån i växellådan (sida 42). 4. Kontrollera lufttrycket i däcken. Se Kontrollera däckens lufttryck (sida 21). 3 Läs bruksanvisningen och titta på materialet för säkerhetsutbildning Delar som behövs till detta steg: 1 Bruksanvisning 1 Bruksanvisning till motorn 1 Reservdelskatalog 1 Material för säkerhetsutbildning 1 Registreringskort 1 Kontrollblankett före leverans 1 Kvalitetscertifikat 2 Nyckel Tillvägagångssätt Läs bruksanvisningen och motorbruksanvisningen. Titta på materialet för säkerhetsutbildning. Fyll i registreringskortet. Fyll i Kontrollblankett före leverans. Kontrollera kvalitetscertifikatet. 12

13 Produktöversikt Figur 4 1. Motorhuvsspärr 3. Lastlåda 5. Växelväljare 7. Spak till lastlådan 2. Parkeringsbromshandtag 4. Bogserögla 6. Tanklock Reglage Gaspedal Med hjälp av gaspedalen (Figur 5) kan du variera maskinens körhastighet. Tryck ned gaspedalen för att starta motorn. Om du trycker ned pedalen längre ökar hastigheten. Maskinen saktar ned och motorn stannar när du släpper upp pedalen. Obs: Maxhastigheten framåt är 26 km/h. Bromspedal Bromspedalen används för att stoppa eller sakta ned maskinen (Figur 5). VAR FÖRSIKTIG Användning av en maskin med slitna eller felinställda bromsar kan leda till personskador. Om bromspedalen kan tryckas ned ända till 2,5 cm från fordonets golvplatta, måste bromsarna justeras eller repareras. Figur 5 1. Ratt 5. Gaspedal 2. Mugghållare 6. Parkeringsbromshandtag (mittkonsol) 3. Passagerarhandtag 7. Förvaringsrör för bruksanvisning 4. Bromspedal Parkeringsbromsspak Parkeringsbromsen sitter mellan sätena (Figur 4 och Figur 5). Lägg alltid i parkeringsbromsen för att undvika oavsiktlig maskinrörelse när motorn är avstängd. Dra upp bromsspaken för att lägga i parkeringsbromsen. Lossa parkeringsbromsen genom att trycka ned spaken. Se till så att parkeringsbromsen är åtdragen när du parkerar fordonet i en brant sluttning. 13

14 Choke Choken sitter under och till höger om förarsätet. Dra ut choken för att starta en kall motor (Figur 6). Reglera choken så att motorn går jämnt när den har startats. Flytta choken till det avstängda läget när motorn värms upp. 1. Signalhornsknapp (modell 07266TC och 07273TC) Figur 7 4. Oljetryckslampa 2. Timmätare 5. Kraftpunkt 3. Ljusomkopplare 6. Tändningslås Figur 6 1. Chokereglage 2. Växelväljare Växelväljare Växelväljaren sitter mellan sätena och nedanför parkeringsbromsen. Växelväljaren har tre lägen: framåt, bakåt och neutralläge (Figur 6). Obs: Motorn kan startas och köras i samtliga tre lägen. Viktigt: Stanna alltid fordonet innan du växlar. Signalhornsknapp (modell 07266TC och 07273TC) Signalhornsknappen sitter i det nedre vänstra hörnet på instrumentbrädan (Figur 7). Tryck på signalhornsknappen när du vill använda signalhornet. Ljusomkopplare Ljusomkopplaren sitter till vänster om rattstången (Figur 7). Använd denna omkopplare för att slå på strålkastarna. För omkopplaren uppåt för att slå på ljuset och nedåt för att slå av det. Timmätare Timmätaren sitter till vänster om ljusomkopplaren (Figur 7). Timmätaren visar det sammanlagda antalet timmar som motorn har gått. Den startar när tändningsnyckeln vrids till det påslagna läget eller om motorn går. Motoroljetryckslampa Motoroljetryckslampan sitter till höger om rattstången (Figur 7). Oljetryckslampan varnar föraren om oljetrycket i motorn sjunker så lågt att det blir farligt att använda maskinen. Om lampan tänds och förblir tänd, slår du av motorn och kontrollerar motorns oljenivå. Fyll på olja i vevhuset vid behov. Se Kontrollera oljenivån i motorn (sida 19). Obs: Oljenivålampan kan blinka detta är normalt och kräver ingen åtgärd. 14

15 Tändningslås Tändningslåset (Figur 7) används för att köra och stoppa motorn och har två lägen: på och av. Vrid nyckeln medsols till det påslagna läget när du ska använda maskinen. Vrid nyckeln motsols till det avslagna läget när maskinen har stannat för att stänga av motorn. Ta ut nyckeln ur tändningslåset innan du lämnar maskinen. Passagerarhandtag Passagerarhandtagen sitter till höger om instrumentbrädan och på utsidan av varje säte (Figur 9). 1 2 Kraftpunkt Kraftpunkten sitter till höger om tändningslåset (Figur 7). Använd kraftpunkten för att driva extra elutrustning på 12 V. Bränslemätare Bränslemätaren (Figur 8) sitter bredvid påfyllningslocket på bränsletanken, på maskinens vänstra sida. Mätaren visar mängden bränsle i tanken. Figur 9 G Handtag och höftskydd 2. Passagerarhandtag Figur 8 1. Tom 4. Bränslemätare 2. Full 5. Tanklock 3. Nål 15

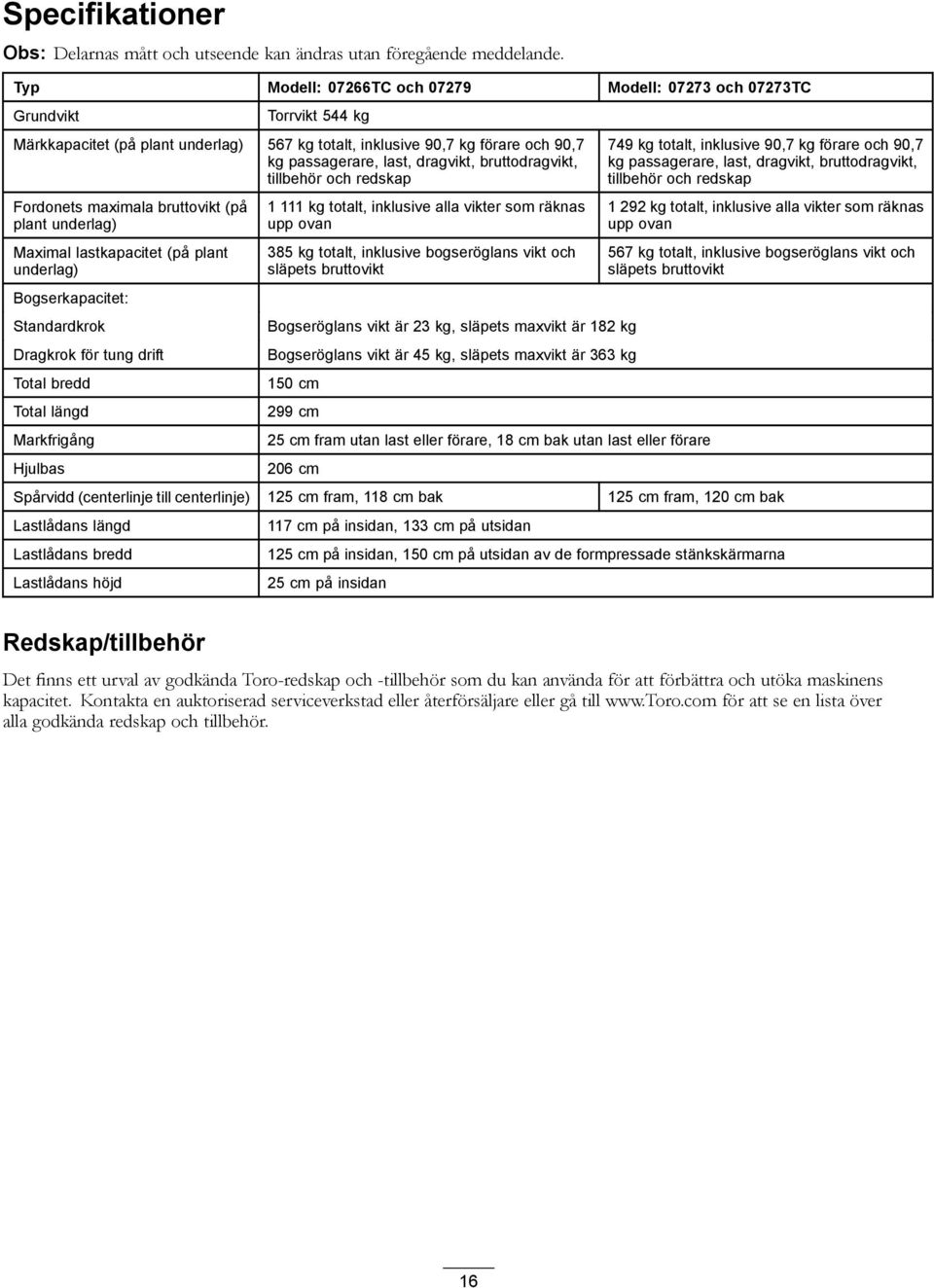

16 Specifikationer Obs: Delarnas mått och utseende kan ändras utan föregående meddelande. Typ Modell: 07266TC och Modell: och 07273TC Grundvikt Torrvikt 544 kg Märkkapacitet (på plant underlag) 567 kg totalt, inklusive 90,7 kg förare och 90,7 kg passagerare, last, dragvikt, bruttodragvikt, tillbehör och redskap Fordonets maximala bruttovikt (på plant underlag) Maximal lastkapacitet (på plant underlag) Bogserkapacitet: Standardkrok Dragkrok för tung drift Total bredd Total längd Markfrigång Hjulbas kg totalt, inklusive alla vikter som räknas upp ovan 385 kg totalt, inklusive bogseröglans vikt och släpets bruttovikt Bogseröglans vikt är 23 kg, släpets maxvikt är 182 kg Bogseröglans vikt är 45 kg, släpets maxvikt är 363 kg 150 cm 299 cm 25 cm fram utan last eller förare, 18 cm bak utan last eller förare 206 cm 749 kg totalt, inklusive 90,7 kg förare och 90,7 kg passagerare, last, dragvikt, bruttodragvikt, tillbehör och redskap kg totalt, inklusive alla vikter som räknas upp ovan 567 kg totalt, inklusive bogseröglans vikt och släpets bruttovikt Spårvidd (centerlinje till centerlinje) 125 cm fram, 118 cm bak 125 cm fram, 120 cm bak Lastlådans längd Lastlådans bredd Lastlådans höjd 117 cm på insidan, 133 cm på utsidan 125 cm på insidan, 150 cm på utsidan av de formpressade stänkskärmarna 25 cm på insidan Redskap/tillbehör Det finns ett urval av godkända Toro-redskap och -tillbehör som du kan använda för att förbättra och utöka maskinens kapacitet. Kontakta en auktoriserad serviceverkstad eller återförsäljare eller gå till för att se en lista över alla godkända redskap och tillbehör. 16

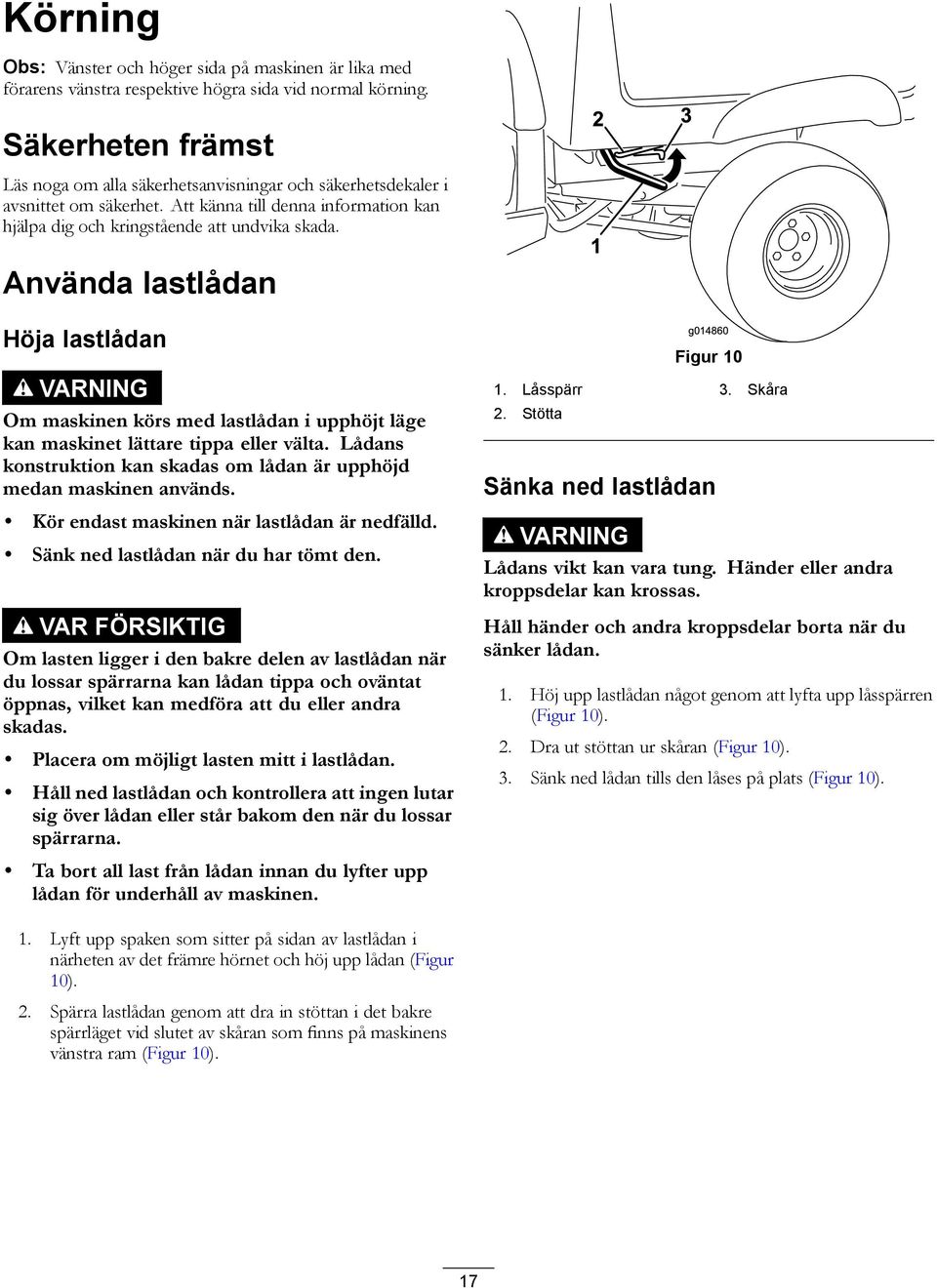

17 Körning Obs: Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning. Säkerheten främst Läs noga om alla säkerhetsanvisningar och säkerhetsdekaler i avsnittet om säkerhet. Att känna till denna information kan hjälpa dig och kringstående att undvika skada. Använda lastlådan Höja lastlådan VARNING Om maskinen körs med lastlådan i upphöjt läge kan maskinet lättare tippa eller välta. Lådans konstruktion kan skadas om lådan är upphöjd medan maskinen används. Kör endast maskinen när lastlådan är nedfälld. Sänk ned lastlådan när du har tömt den. VAR FÖRSIKTIG Om lasten ligger i den bakre delen av lastlådan när du lossar spärrarna kan lådan tippa och oväntat öppnas, vilket kan medföra att du eller andra skadas. Placera om möjligt lasten mitt i lastlådan. Håll ned lastlådan och kontrollera att ingen lutar sig över lådan eller står bakom den när du lossar spärrarna. Ta bort all last från lådan innan du lyfter upp lådan för underhåll av maskinen g Figur Låsspärr 3. Skåra 2. Stötta Sänka ned lastlådan VARNING Lådans vikt kan vara tung. Händer eller andra kroppsdelar kan krossas. Håll händer och andra kroppsdelar borta när du sänker lådan. 1. Höj upp lastlådan något genom att lyfta upp låsspärren (Figur 10). 2. Dra ut stöttan ur skåran (Figur 10). 3. Sänk ned lådan tills den låses på plats (Figur 10). 1. Lyft upp spaken som sitter på sidan av lastlådan i närheten av det främre hörnet och höj upp lådan (Figur 10). 2. Spärra lastlådan genom att dra in stöttan i det bakre spärrläget vid slutet av skåran som finns på maskinens vänstra ram (Figur 10). 17

18 Öppna flakskyddet 1. Kontrollera att lastlådan är nedfälld och spärrad. 2. Lyft upp med hjälp av handtagen på flakskyddets bakpanel (Figur 11). 1. Flakskyddets fläns (lastlåda) Figur Lyft upp (handtag) 2. Låsfläns (flakskydd) 4. Fäll bakåt och nedåt 3. Rikta in flakskyddets låsflänsar efter öppningarna mellan lastlådans flakskyddsflänsar (Figur 11). 4. Fäll flakskyddet bakåt och nedåt (Figur 11) Stänga flakskyddet Om du lastat av löst material som sand, sten eller träflis från maskinens lastlåda, så kan det ha fastnat material i flakskyddets gångjärn. Utför följande innan du stänger flakskyddet. 1. Använd dina händer för att ta bort så mycket av materialet som möjligt från området kring gångjärnen. 2. Fäll flakskyddet till ca 45 position (Figur 12). Figur Skaka flakskyddet med korta rörelser för att vrida det framåt och bakåt flera gånger (Figur 12). Obs: Detta gör att du kan få bort material från området runt gångjärnen. 4. Sänk ned flakskyddet och kontrollera om det finns material kvar runt gångjärnen. 5. Upprepa steg 1 till 4 tills allt material är borta från området runt gångjärnen. 6. Fäll flakskyddet uppåt och framåt tills flakskyddets låsflänsar är i linje med flakskyddsfördjupningen i lastlådan (Figur 11). Obs: Fäll flakskyddet framåt eller bakåt för att rikta in flakskyddets låsflänsar efter de vertikala öppningarna mellan lastlådans flakskyddsflänsar. 7. Fäll flakskyddet bakåt tills det sitter på plats bak på lastlådan (Figur 11). Obs: Flakskyddets låsflänsar hakas fast ordentligt i lastlådans flakskyddsflänsar. Utföra kontroller före start Serviceintervall: Varje användning eller dagligen Kontrollera följande varje dag innan du börjar använda maskinen: Kontrollera bromsoljenivåerna och fyll på med specificerad bromsvätska vid behov. Se Kontrollera bromsvätskenivån (sida 18). Kontrollera motoroljan och fyll på med specificerad olja vid behov. Se Kontrollera oljenivån i motorn (modell och 07273TC) (sida 20). Kontrollera lufttrycket i däcken. Se Kontrollera däckens lufttryck (sida 21). Kontrollera bromsen. Kontrollera att lamporna fungerar. Vrid ratten åt höger och vänster för att kontrollera styrreaktionen. Undersök maskinen och kontrollera att det inte finns oljeläckor, lösa delar eller andra synliga brister. Obs: Stäng av motorn och vänta tills samtliga rörliga delar har stannat innan du kontrollerar om det finns oljeläckor, lösa delar, annat slitage eller övriga skador. Om något av ovanstående inte fungerar korrekt meddelar du en mekaniker eller kontrollerar med din arbetsledare innan du börjar använda maskinen för dagen. Din arbetsledare kanske vill att du dagligen ska kontrollera andra saker. Ta reda på vilka ansvarsområden du har. Kontrollera bromsvätskenivån Serviceintervall: Varje användning eller dagligen Kontrollera bromsvätskenivån innan motorn startas för första gången. 18

19 Typ av bromsvätska: DOT 3 1. Ställ maskinen på ett plant underlag, dra åt parkeringsbromsen, vrid tändningen till det avslagna läget och ta ur nyckeln. 2. Ta bort gummipluggen mitt på och ovanpå instrumentbrädan så att du kommer åt huvudbromscylindern och behållaren (Figur 13). B. Fyll behållaren med DOT 3-bromsvätska tills nivån överskrider linjen som markerar den lägsta tillåtna nivån (Figur 14). Obs: Fyll inte på för mycket i bromsvätska i behållaren. C. Sätt tillbaka behållarens lock (Figur 13). 5. Montera gummipluggen ovanpå instrumentbrädan (Figur 14). Kontrollera oljenivån i motorn Serviceintervall: Varje användning eller dagligen Kontrollera oljenivån i motorn innan den startas för första gången. Kontrollera oljenivån i motorn (modell 07266TC och 07279) Obs: Maskinen levereras med olja i vevhuset. Oljenivån måste dock kontrolleras innan motorn startas för första gången och även efteråt. Oljetyp: Renande olja (API-service SJ eller högre) Viskositet: Se följande tabell. Figur Gummiplugg 3. Påfyllningsrör (behållare) 2. Tanklock 4. DOT 3-bromsvätska 3. Titta på vätskenivåns kontur på sidan av behållaren (Figur 14). Obs: Nivån bör ligga ovanför miniminivålinjen Figur 15 Figur Bromsvätskebehållare 2. Miniminivålinje 1. Flytta maskinen till ett plant underlag. 2. Höj upp lastlådan, se Höja lastlådan (sida 17). 3. Använd en trasa och gör rent runt påfyllningspipen (Figur 16) så att smuts inte kan ramla ner i pipen och skada motorn. 4. Utför följande om vätskenivån är låg: A. Rengör området runt behållarens lock och ta av locket (Figur 13). 19

20 1. Flytta maskinen till ett plant underlag. 2. Höj upp lastlådan, se Höja lastlådan (sida 17). 3. Använd en trasa och gör rent runt oljestickan och dess lock (Figur 18) så att smuts inte kan ramla ner i påfyllningsröret och skada motorn. Figur Oljesticka och påfyllningspip 4. Ta bort oljestickan och torka av änden (Figur 16). 5. Stick ned oljestickan helt i påfyllningspipen och se till att den sitter fast ordentligt (Figur 16). 6. Dra ut oljestickan och titta på änden. 7. Om oljenivån är låg fyller du på specificerad olja i påfyllningspipen för att höja nivån till markeringen Full på oljestickan. Obs: Fyll sakta på oljan och kontrollera oljenivån med jämna mellanrum under tiden. Fyll inte på för mycket olja i motorn. 8. Sätt ned oljestickan så att den sitter ordentligt (Figur 16). 9. Sänk ned lastlådan. Se Sänka ned lastlådan (sida 17). Kontrollera oljenivån i motorn (modell och 07273TC) Obs: Maskinen levereras med olja i vevhuset. Oljenivån måste dock kontrolleras innan motorn startas första gången och även efteråt. Oljetyp: Renad olja (API-service SF, SG, SH, SJ eller högre) Viskositet: Se tabellen nedan Figur Oljesticka (öglan nedåt) 2. Påfyllningslock (påfyllningsrör) 4. Ta bort oljestickan och torka av änden (Figur 18). 5. Stick ner oljestickan helt i påfyllningsröret och se till att den sitter fast ordentligt (Figur 18). 6. Dra ut oljestickan och titta på änden. 7. Om oljenivån är låg tar du ur oljestickan och fyller på specificerad olja i påfyllningsröret för att höja nivån till markeringen Full på oljestickan. Obs: Fyll sakta på oljan och kontrollera oljenivån med jämna mellanrum under tiden. Fyll inte på för mycket olja i motorn. 8. Sätt tillbaka påfyllningslocket. Se Figur Sätt ned oljestickan så att den sitter ordentligt (Figur 18). Viktigt: Kontrollera att oljestickans ögla pekar nedåt. 10. Sänk ned lastlådan. Se Sänka ned lastlådan (sida 17). Figur 17 20
