PJD5353 DLP Projektor Användarhandbok

Transkript

1 PJD5353 DLP Projektor Användarhandbok

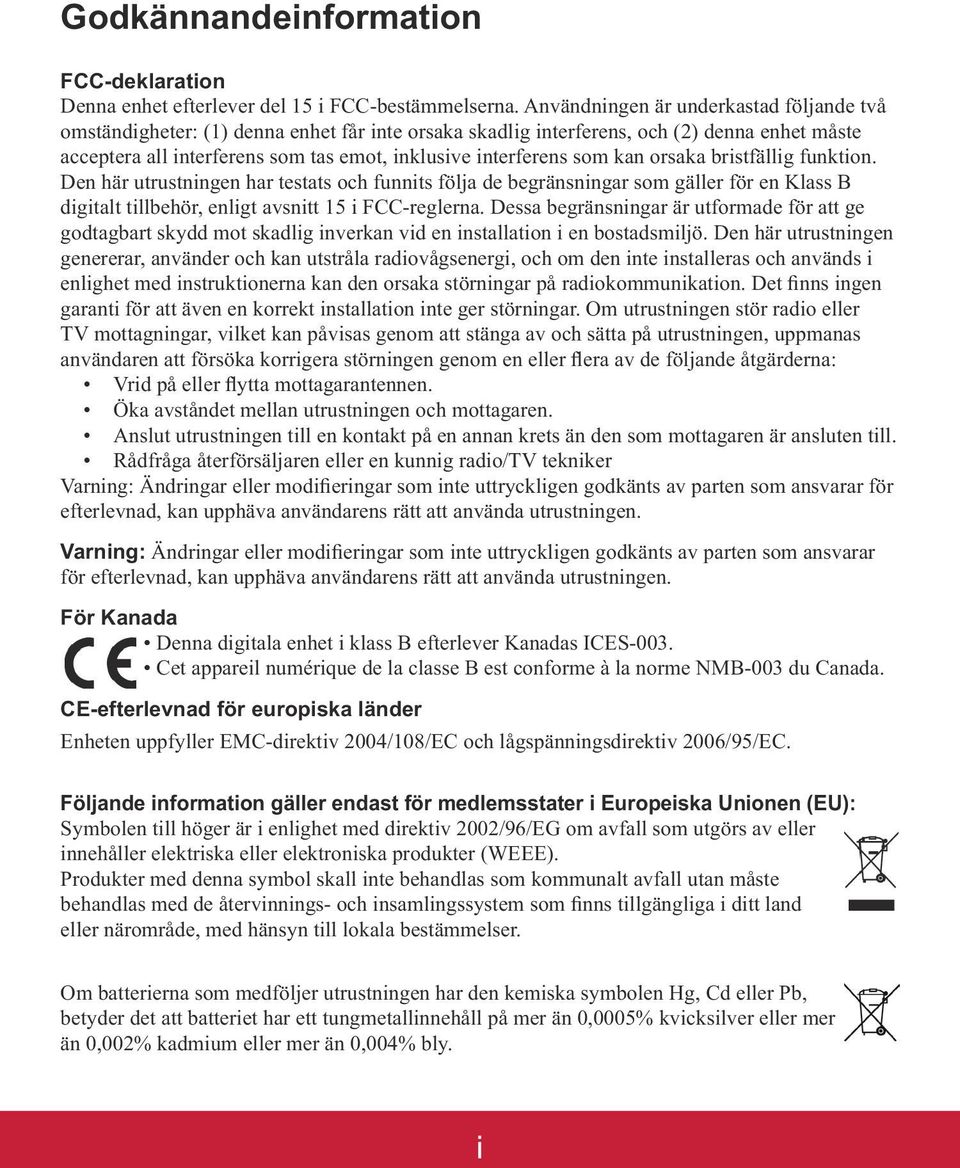

2 Godkännandeinformation FCC-deklaration Denna enhet efterlever del 15 i FCC-bestämmelserna. Användningen är underkastad följande två omständigheter: (1) denna enhet får inte orsaka skadlig interferens, och (2) denna enhet måste acceptera all interferens som tas emot, inklusive interferens som kan orsaka bristfällig funktion. Den här utrustningen har testats och funnits följa de begränsningar som gäller för en Klass B digitalt tillbehör, enligt avsnitt 15 i FCC-reglerna. Dessa begränsningar är utformade för att ge godtagbart skydd mot skadlig inverkan vid en installation i en bostadsmiljö. Den här utrustningen genererar, använder och kan utstråla radiovågsenergi, och om den inte installeras och används i garanti för att även en korrekt installation inte ger störningar. Om utrustningen stör radio eller TV mottagningar, vilket kan påvisas genom att stänga av och sätta på utrustningen, uppmanas efterlevnad, kan upphäva användarens rätt att använda utrustningen. Varning: för efterlevnad, kan upphäva användarens rätt att använda utrustningen. För Kanada CE-efterlevnad för europiska länder Följande information gäller endast för medlemsstater i Europeiska Unionen (EU): Produkter med denna symbol skall inte behandlas som kommunalt avfall utan måste eller närområde, med hänsyn till lokala bestämmelser. Om batterierna som medföljer utrustningen har den kemiska symbolen Hg, Cd eller Pb, i

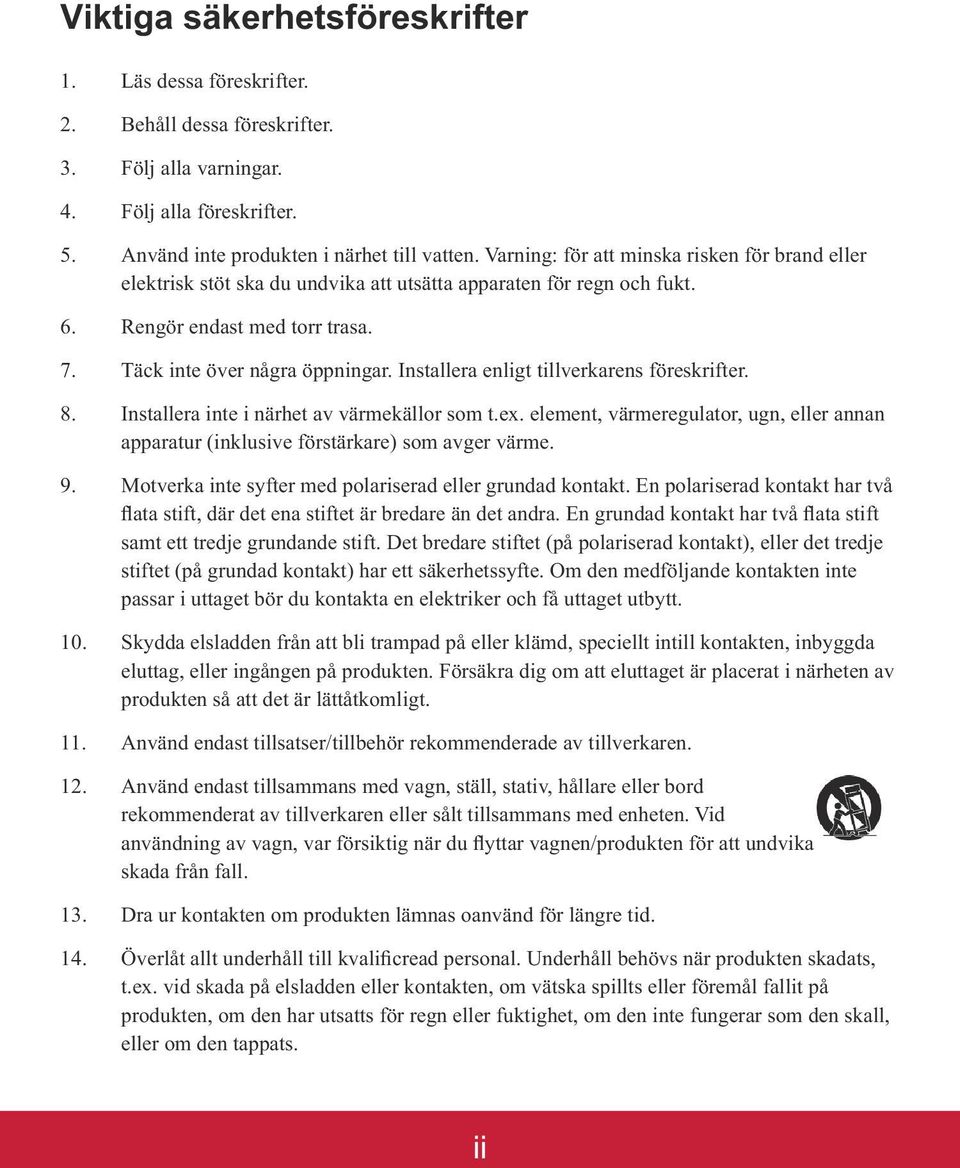

3 Viktiga säkerhetsföreskrifter 1. Läs dessa föreskrifter. 2. Behåll dessa föreskrifter. 5. Använd inte produkten i närhet till vatten. Varning: för att minska risken för brand eller elektrisk stöt ska du undvika att utsätta apparaten för regn och fukt. apparatur (inklusive förstärkare) som avger värme. samt ett tredje grundande stift. Det bredare stiftet (på polariserad kontakt), eller det tredje stiftet (på grundad kontakt) har ett säkerhetssyfte. Om den medföljande kontakten inte passar i uttaget bör du kontakta en elektriker och få uttaget utbytt. eluttag, eller ingången på produkten. Försäkra dig om att eluttaget är placerat i närheten av produkten så att det är lättåtkomligt. 12. Använd endast tillsammans med vagn, ställ, stativ, hållare eller bord rekommenderat av tillverkaren eller sålt tillsammans med enheten. Vid skada från fall. produkten, om den har utsatts för regn eller fuktighet, om den inte fungerar som den skall, eller om den tappats. ii

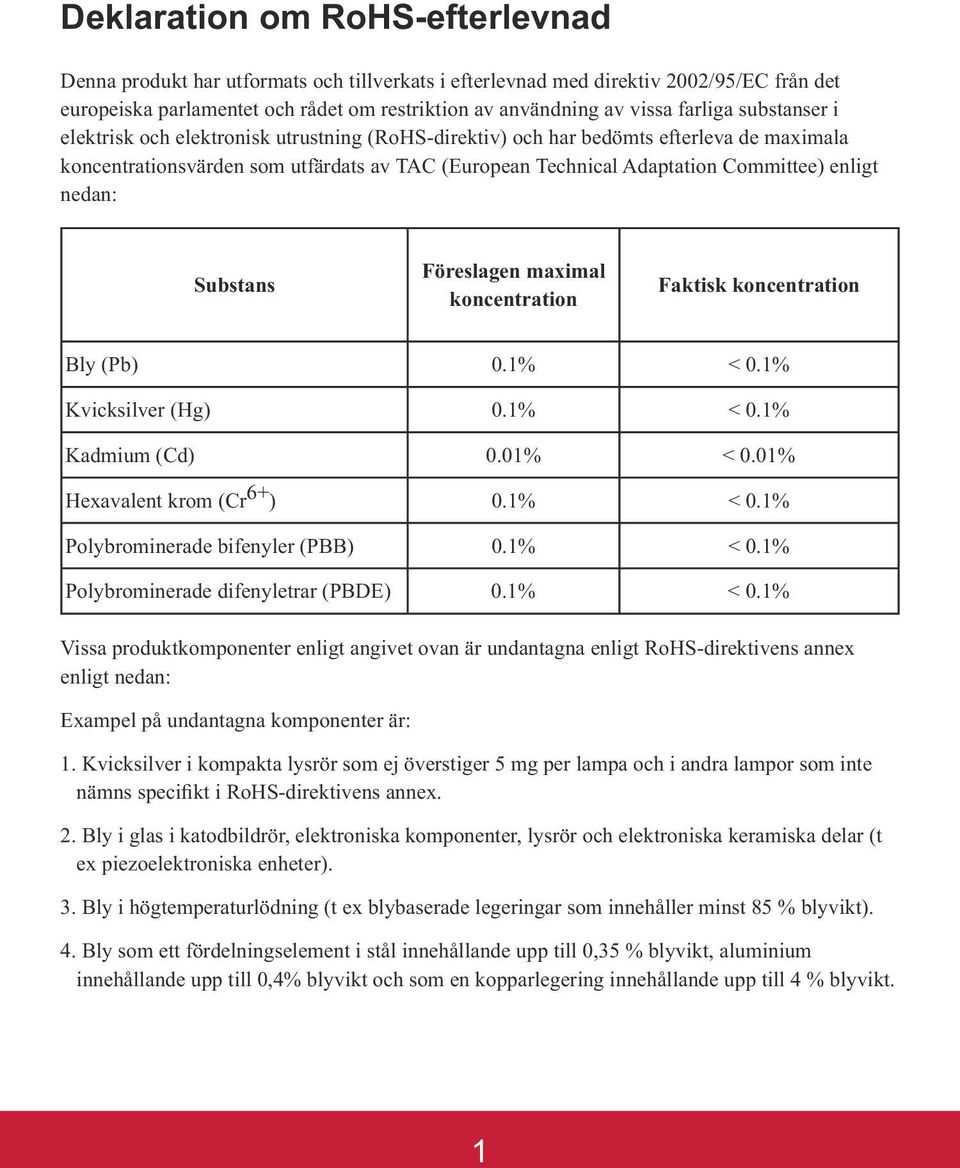

4 Deklaration om RoHS-efterlevnad europeiska parlamentet och rådet om restriktion av användning av vissa farliga substanser i nedan: Substans Föreslagen maximal koncentration Faktisk koncentration Bly (Pb) Kvicksilver (Hg) Kadmium (Cd) ) Polybrominerade bifenyler (PBB) enligt nedan: 1. Kvicksilver i kompakta lysrör som ej överstiger 5 mg per lampa och i andra lampor som inte 2. Bly i glas i katodbildrör, elektroniska komponenter, lysrör och elektroniska keramiska delar (t 1

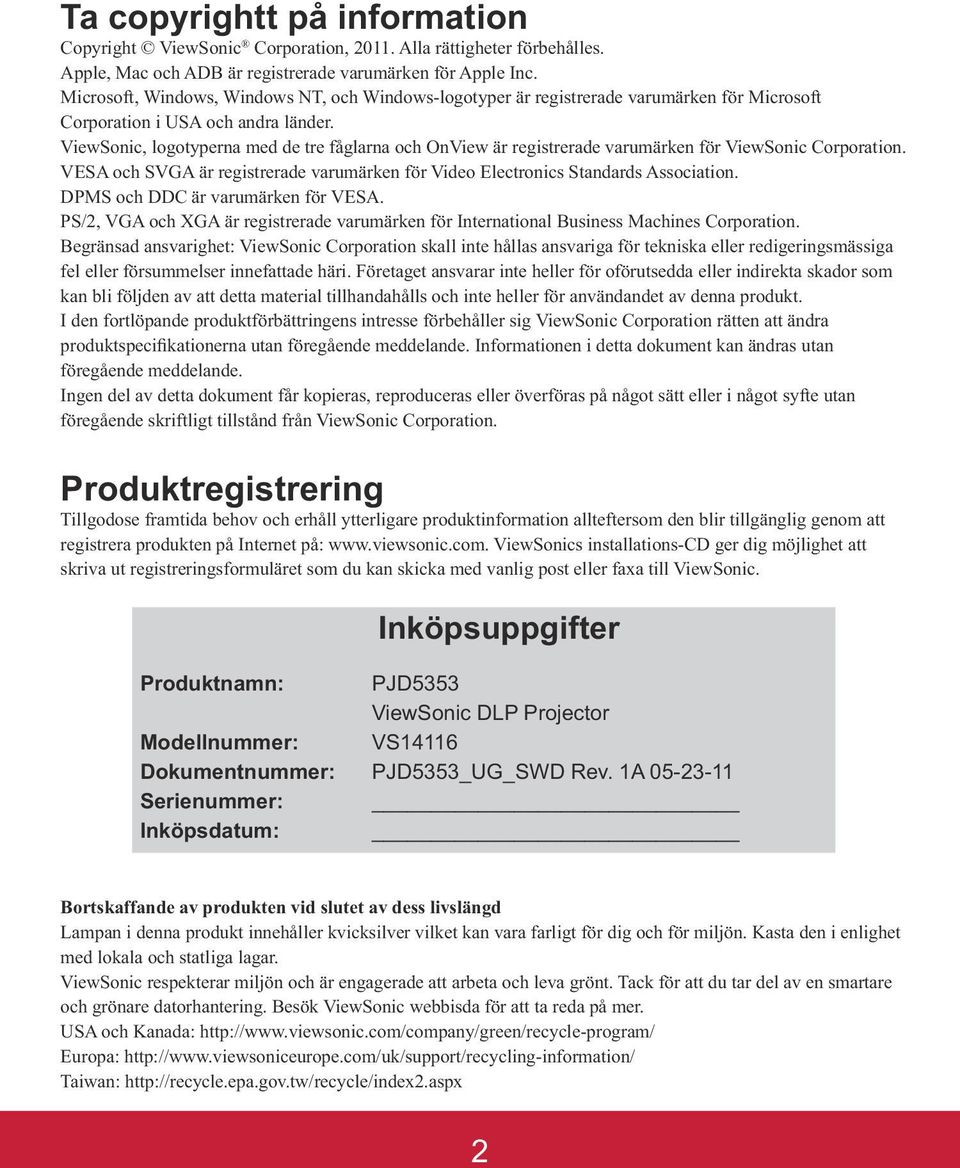

5 Ta copyrightt på information fel eller försummelser innefattade häri. Företaget ansvarar inte heller för oförutsedda eller indirekta skador som kan bli följden av att detta material tillhandahålls och inte heller för användandet av denna produkt. föregående meddelande. Produktregistrering Tillgodose framtida behov och erhåll ytterligare produktinformation allteftersom den blir tillgänglig genom att Inköpsuppgifter Produktnamn: Modellnummer: Dokumentnummer: Serienummer: Inköpsdatum: PJD5353 ViewSonic DLP Projector VS14116 PJD5353_UG_SWD Rev. 1A Bortskaffande av produkten vid slutet av dess livslängd Lampan i denna produkt innehåller kvicksilver vilket kan vara farligt för dig och för miljön. Kasta den i enlighet med lokala och statliga lagar. 2

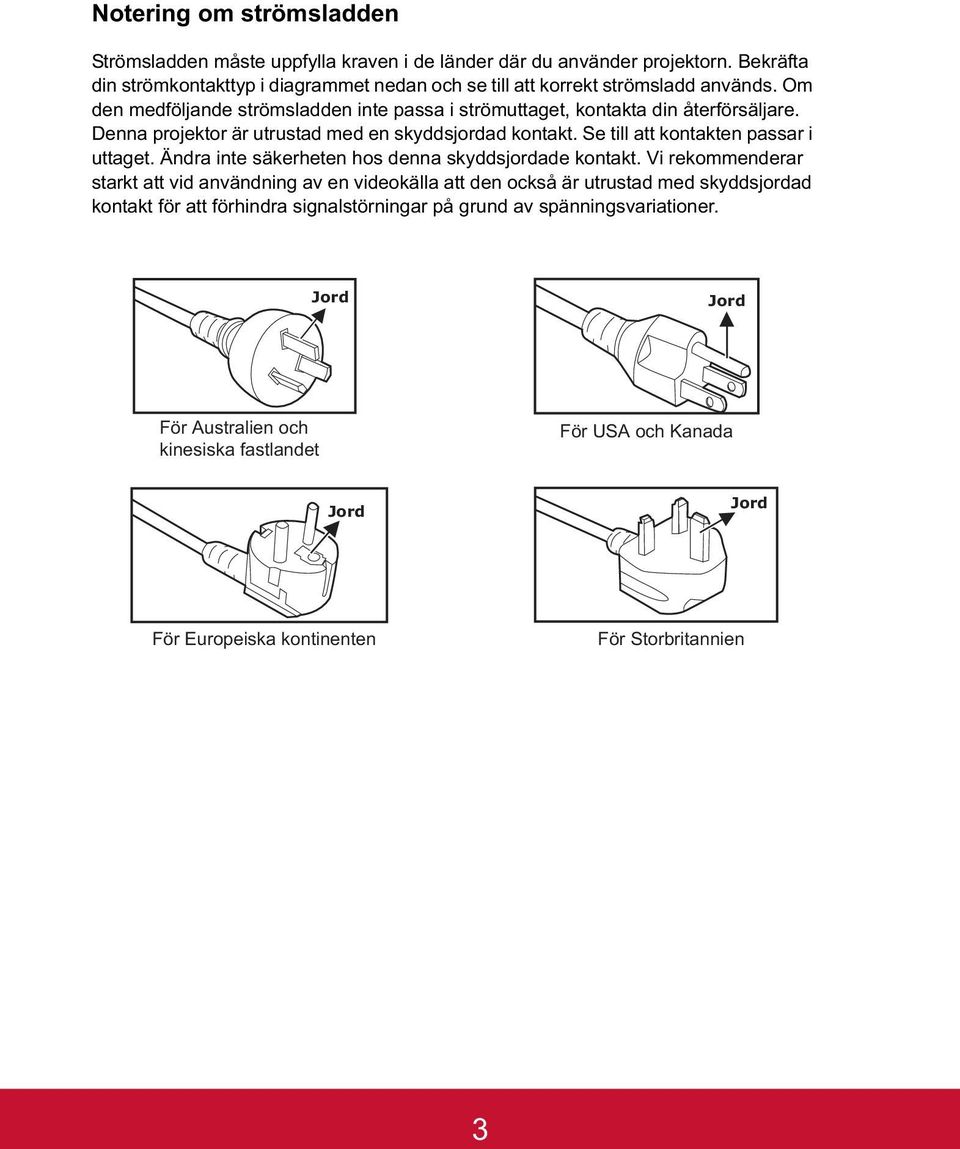

6 Notering om strömsladden Strömsladden måste uppfylla kraven i de länder där du använder projektorn. Bekräfta din strömkontakttyp i diagrammet nedan och se till att korrekt strömsladd används. Om den medföljande strömsladden inte passa i strömuttaget, kontakta din återförsäljare. Denna projektor är utrustad med en skyddsjordad kontakt. Se till att kontakten passar i uttaget. Ändra inte säkerheten hos denna skyddsjordade kontakt. Vi rekommenderar starkt att vid användning av en videokälla att den också är utrustad med skyddsjordad kontakt för att förhindra signalstörningar på grund av spänningsvariationer. Jord Jord För Australien och kinesiska fastlandet För USA och Kanada Jord Jord För Europeiska kontinenten För Storbritannien SV-3 3

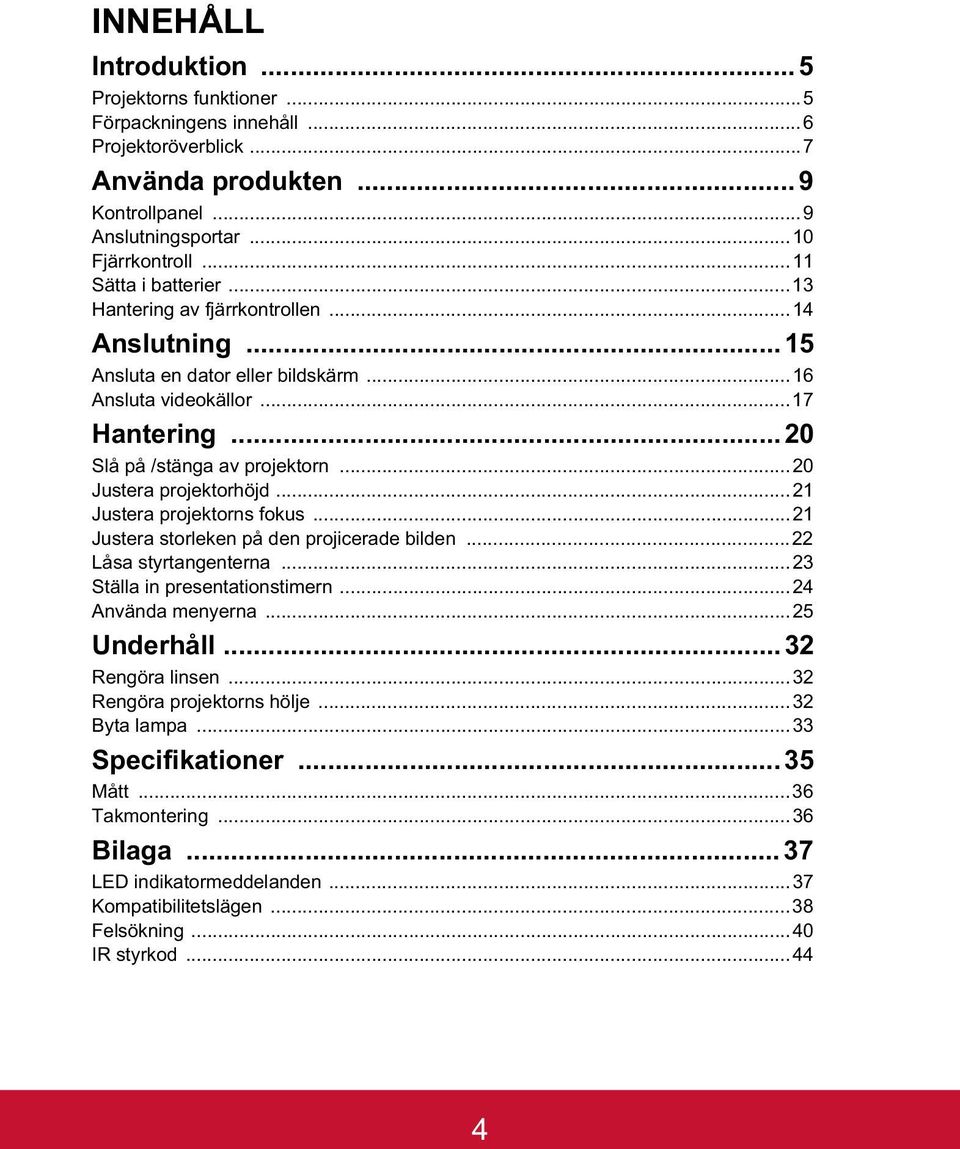

7 INNEHÅLL Introduktion... 5 Projektorns funktioner...5 Förpackningens innehåll...6 Projektoröverblick...7 Använda produkten... 9 Kontrollpanel...9 Anslutningsportar...10 Fjärrkontroll...11 Sätta i batterier...13 Hantering av fjärrkontrollen...14 Anslutning Ansluta en dator eller bildskärm...16 Ansluta videokällor...17 Hantering Slå på /stänga av projektorn...20 Justera projektorhöjd...21 Justera projektorns fokus...21 Justera storleken på den projicerade bilden...22 Låsa styrtangenterna...23 Ställa in presentationstimern...24 Använda menyerna...25 Underhåll Rengöra linsen...32 Rengöra projektorns hölje...32 Byta lampa...33 Specifikationer Mått...36 Takmontering...36 Bilaga LED indikatormeddelanden...37 Kompatibilitetslägen...38 Felsökning...40 IR styrkod...44 SV-4 4

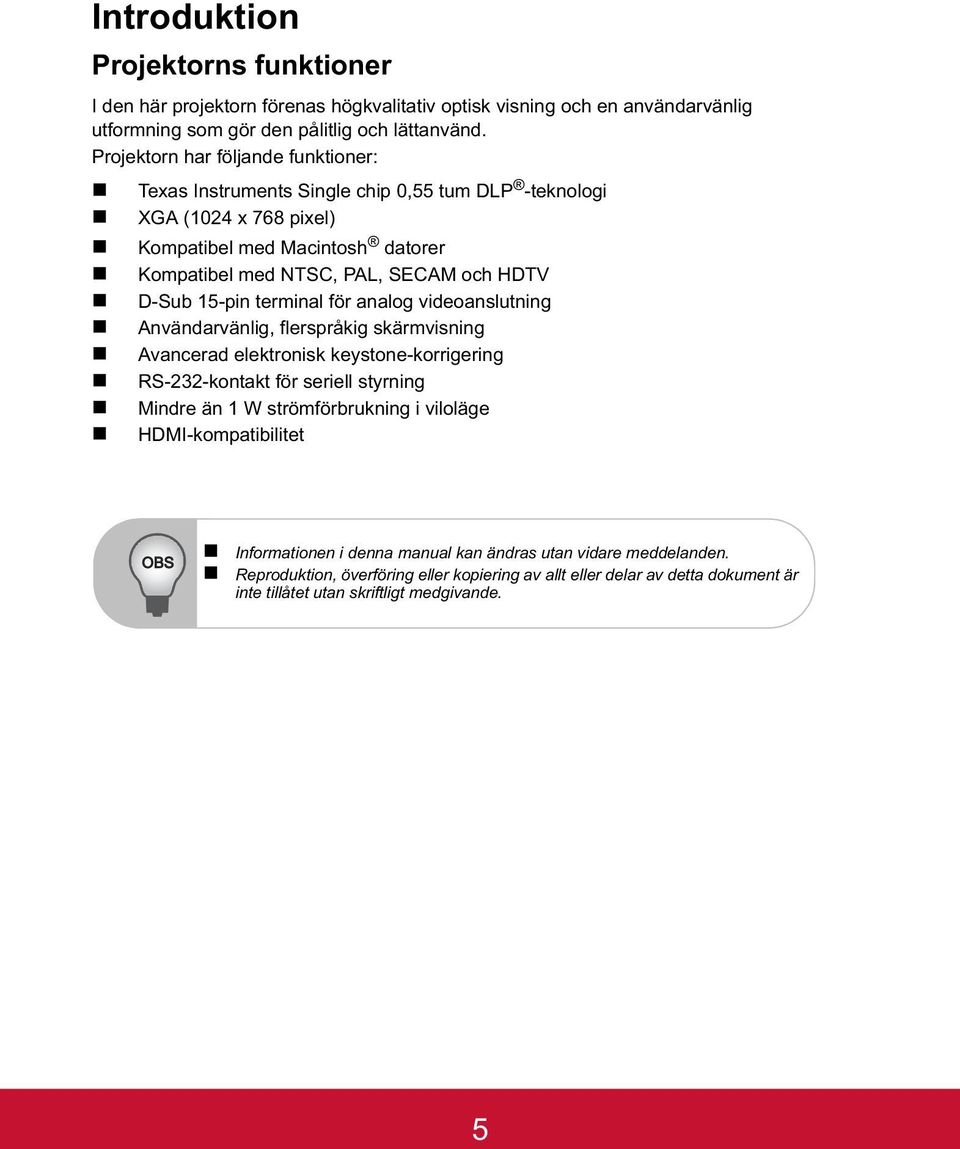

8 Introduktion Projektorns funktioner I den här projektorn förenas högkvalitativ optisk visning och en användarvänlig utformning som gör den pålitlig och lättanvänd. Projektorn har följande funktioner: Texas Instruments Single chip 0,55 tum DLP -teknologi XGA (1024 x 768 pixel) Kompatibel med Macintosh datorer Kompatibel med NTSC, PAL, SECAM och HDTV D-Sub 15-pin terminal för analog videoanslutning Användarvänlig, flerspråkig skärmvisning Avancerad elektronisk keystone-korrigering RS-232-kontakt för seriell styrning Mindre än 1 W strömförbrukning i viloläge HDMI-kompatibilitet OBS Informationen i denna manual kan ändras utan vidare meddelanden. Reproduktion, överföring eller kopiering av allt eller delar av detta dokument är inte tillåtet utan skriftligt medgivande. SV-5 5

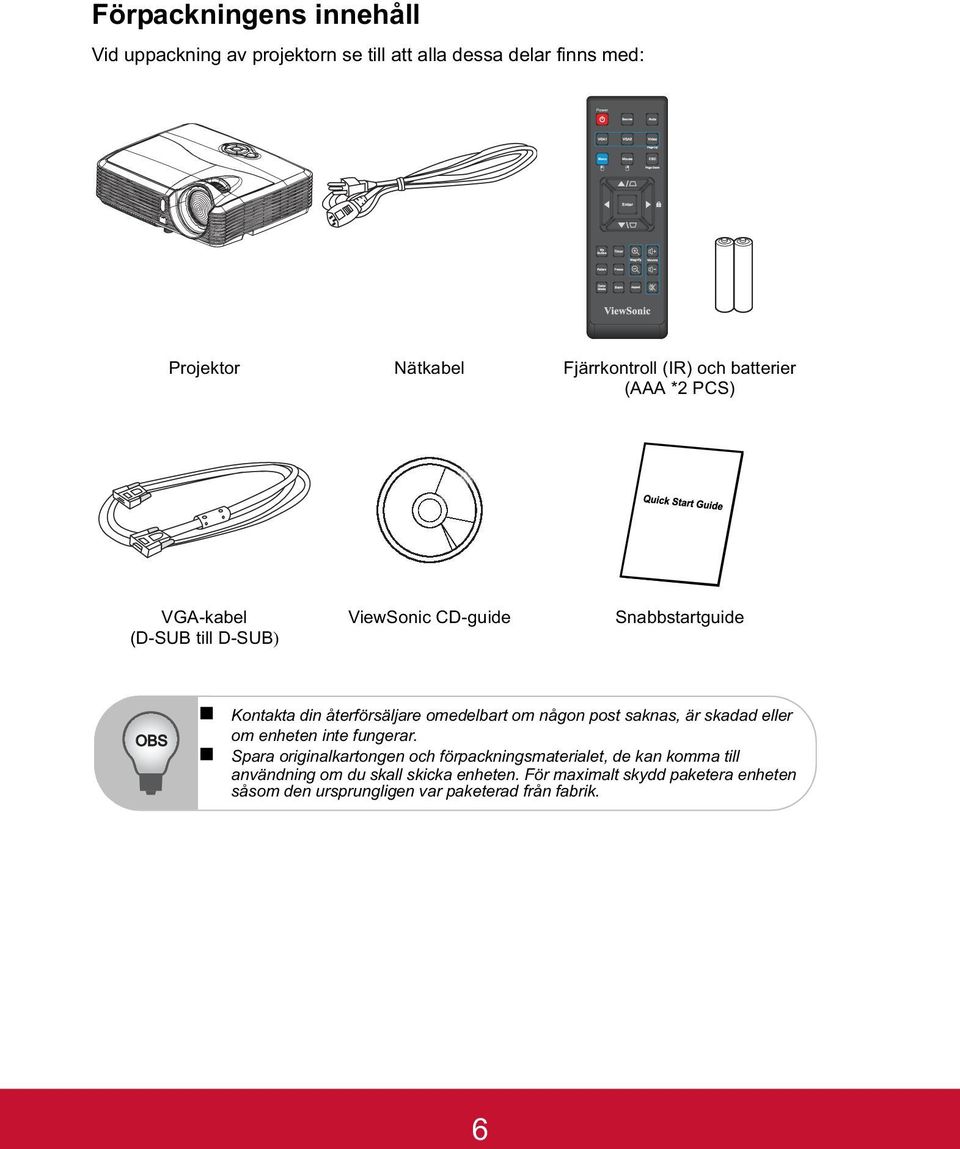

9 Förpackningens innehåll Vid uppackning av projektorn se till att alla dessa delar finns med: Projektor Nätkabel Fjärrkontroll (IR) och batterier (AAA *2 PCS) VGA-kabel (D-SUB till D-SUB) ViewSonic CD-guide Snabbstartguide OBS Kontakta din återförsäljare omedelbart om någon post saknas, är skadad eller om enheten inte fungerar. Spara originalkartongen och förpackningsmaterialet, de kan komma till användning om du skall skicka enheten. För maximalt skydd paketera enheten såsom den ursprungligen var paketerad från fabrik. SV-6 6

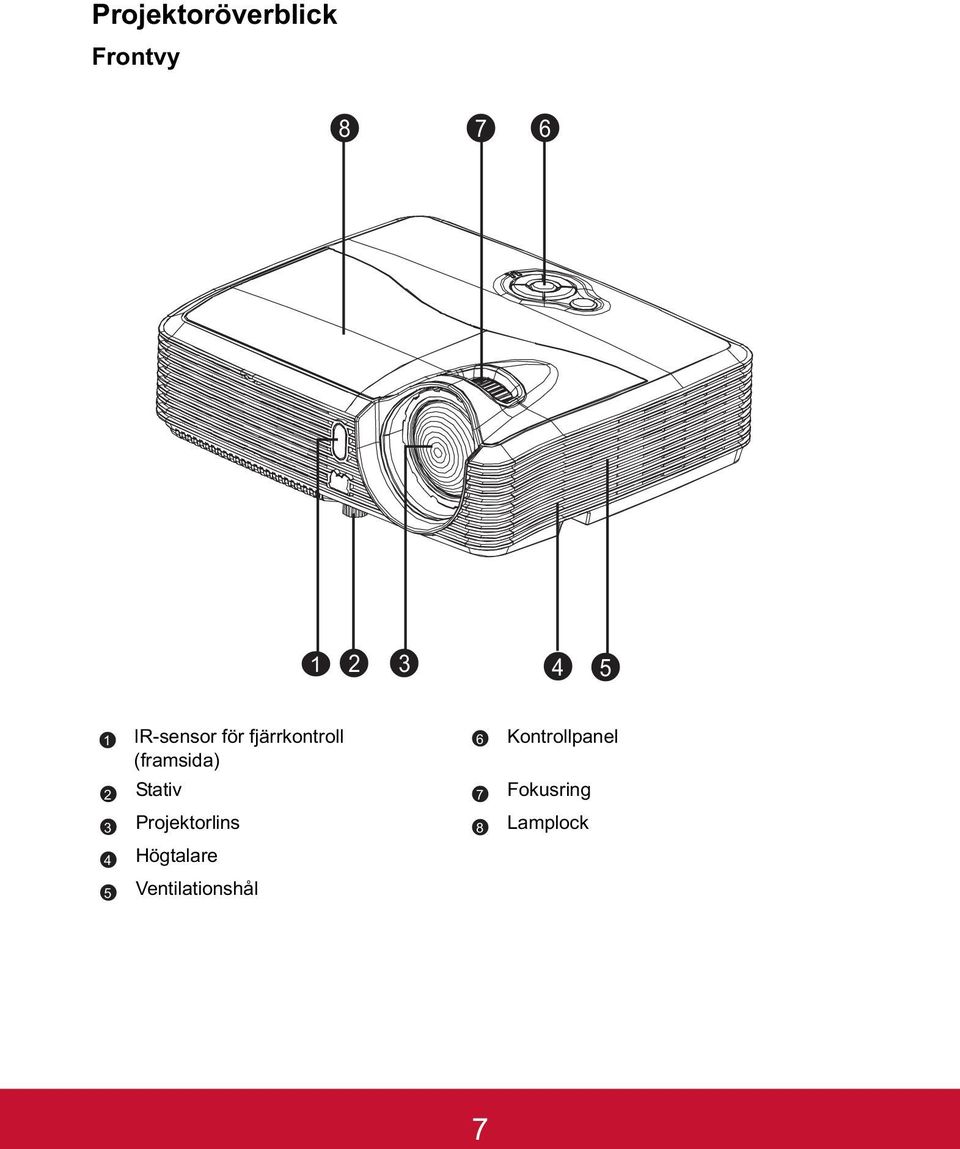

10 Projektoröverblick Frontvy IR-sensor för fjärrkontroll (framsida) 1 6 Stativ 2 7 Projektorlins Högtalare Ventilationshål Kontrollpanel Fokusring Lamplock SV-7 7

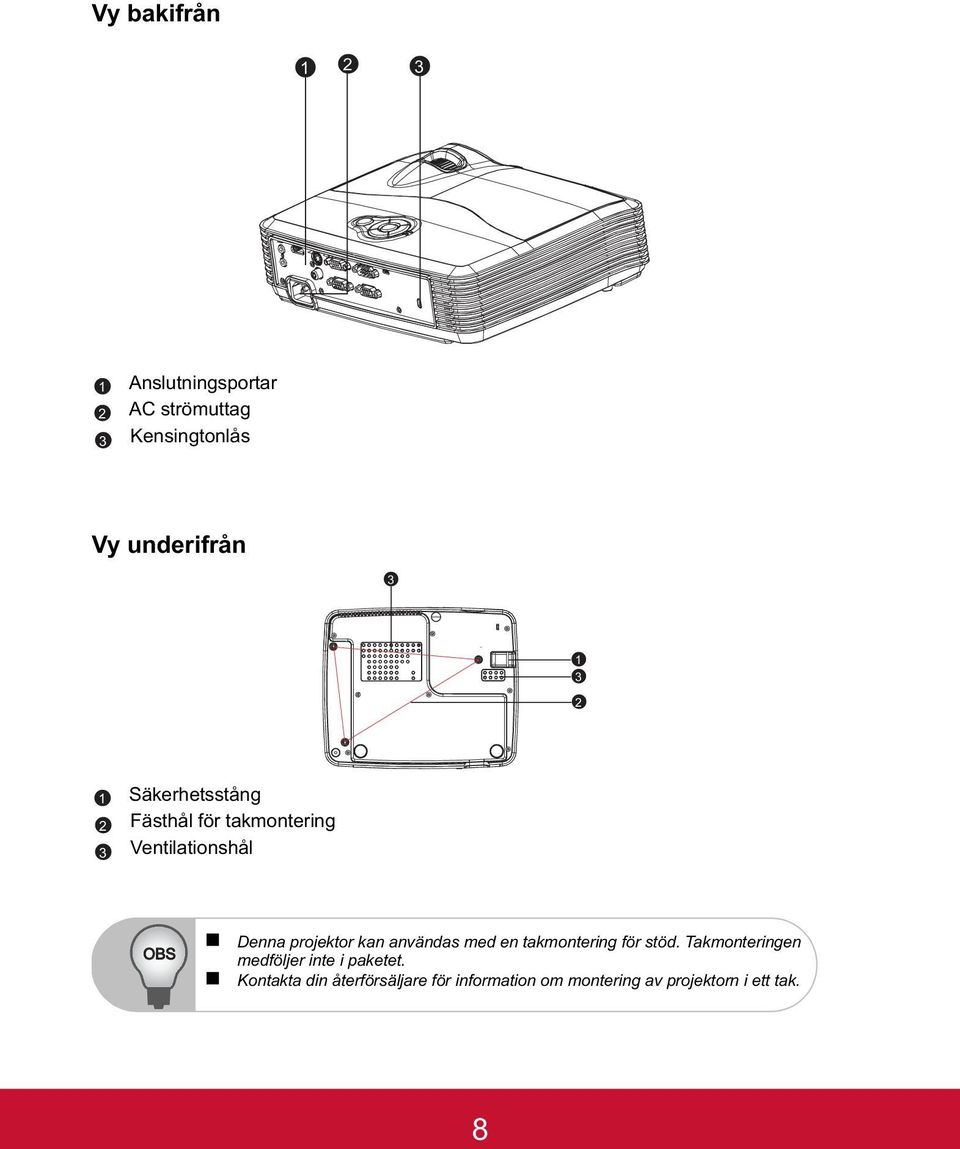

11 Vy bakifrån Anslutningsportar AC strömuttag Kensingtonlås Vy underifrån Säkerhetsstång Fästhål för takmontering Ventilationshål OBS Denna projektor kan användas med en takmontering för stöd. Takmonteringen medföljer inte i paketet. Kontakta din återförsäljare för information om montering av projektorn i ett tak. SV-8 8

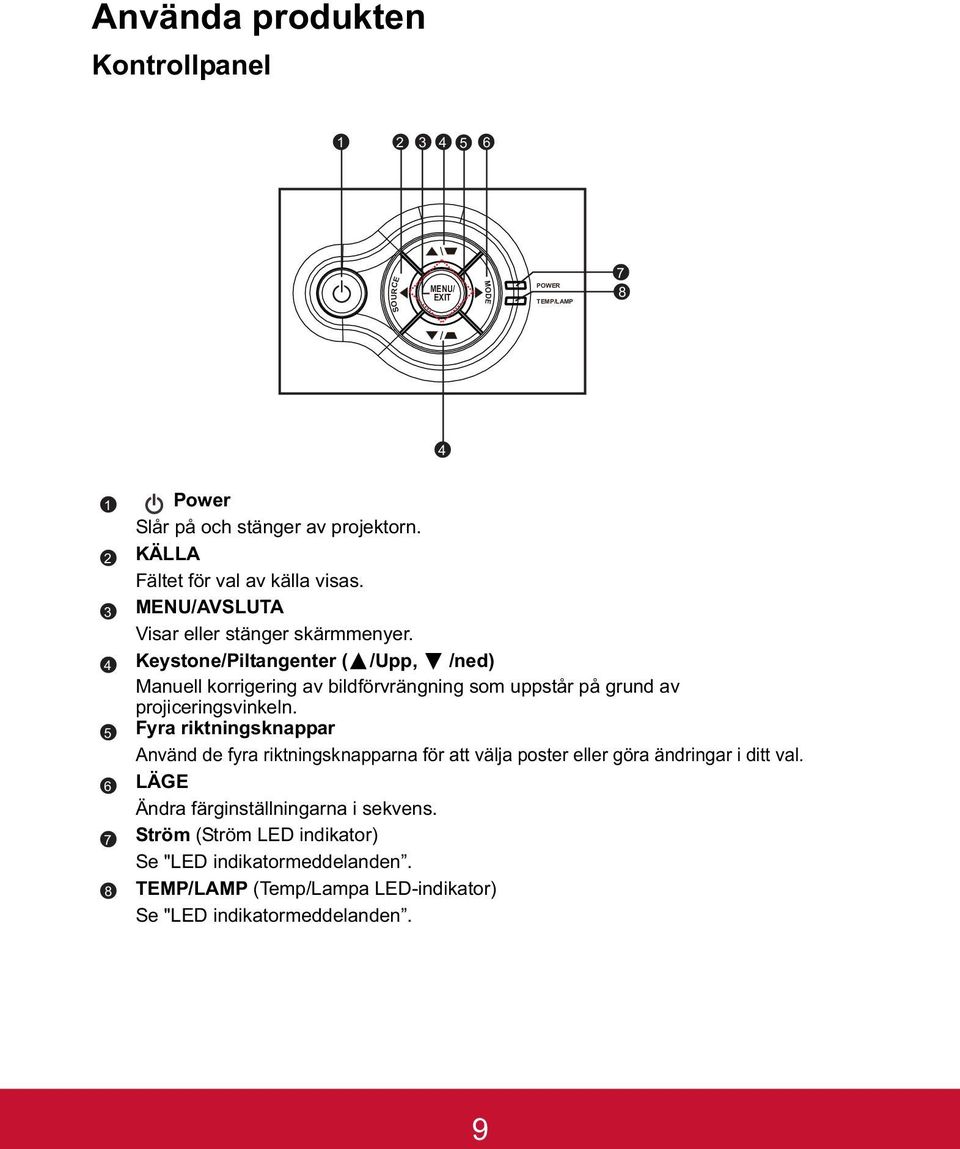

12 Använda produkten Kontrollpanel SOURCE MENU/ EXIT MODE POWER TEMP/LAMP Power Slår på och stänger av projektorn. KÄLLA Fältet för val av källa visas. MENU/AVSLUTA Visar eller stänger skärmmenyer. Keystone/Piltangenter ( /Upp, /ned) Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. Fyra riktningsknappar Använd de fyra riktningsknapparna för att välja poster eller göra ändringar i ditt val. LÄGE Ändra färginställningarna i sekvens. Ström (Ström LED indikator) Se "LED indikatormeddelanden. TEMP/LAMP (Temp/Lampa LED-indikator) Se "LED indikatormeddelanden. SV-9 9

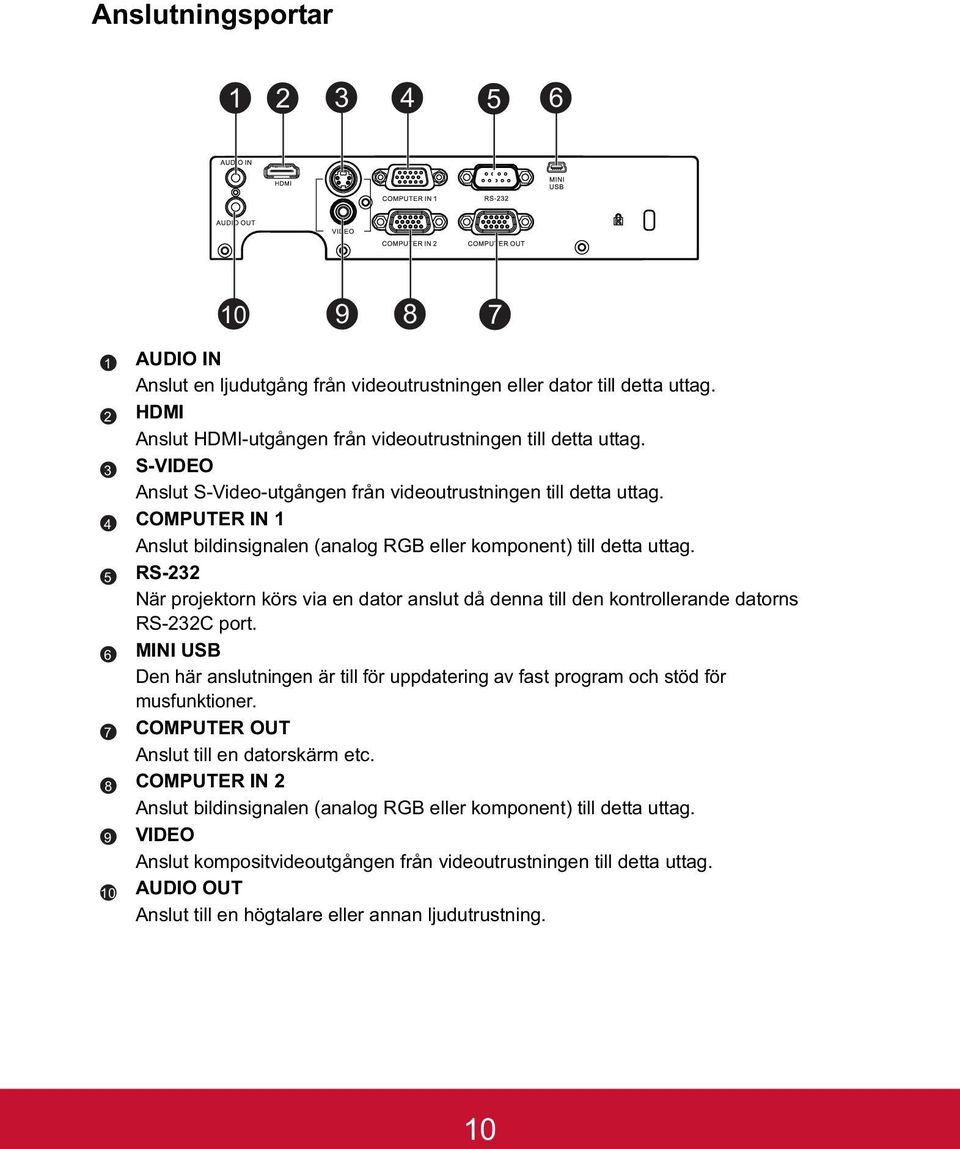

13 Anslutningsportar AUDIO IN Anslut en ljudutgång från videoutrustningen eller dator till detta uttag. HDMI Anslut HDMI-utgången från videoutrustningen till detta uttag. S-VIDEO Anslut S-Video-utgången från videoutrustningen till detta uttag. COMPUTER IN 1 Anslut bildinsignalen (analog RGB eller komponent) till detta uttag. RS-232 När projektorn körs via en dator anslut då denna till den kontrollerande datorns RS-232C port. MINI USB Den här anslutningen är till för uppdatering av fast program och stöd för musfunktioner. COMPUTER OUT Anslut till en datorskärm etc. COMPUTER IN 2 Anslut bildinsignalen (analog RGB eller komponent) till detta uttag. VIDEO Anslut kompositvideoutgången från videoutrustningen till detta uttag. AUDIO OUT Anslut till en högtalare eller annan ljudutrustning. SV-10 10

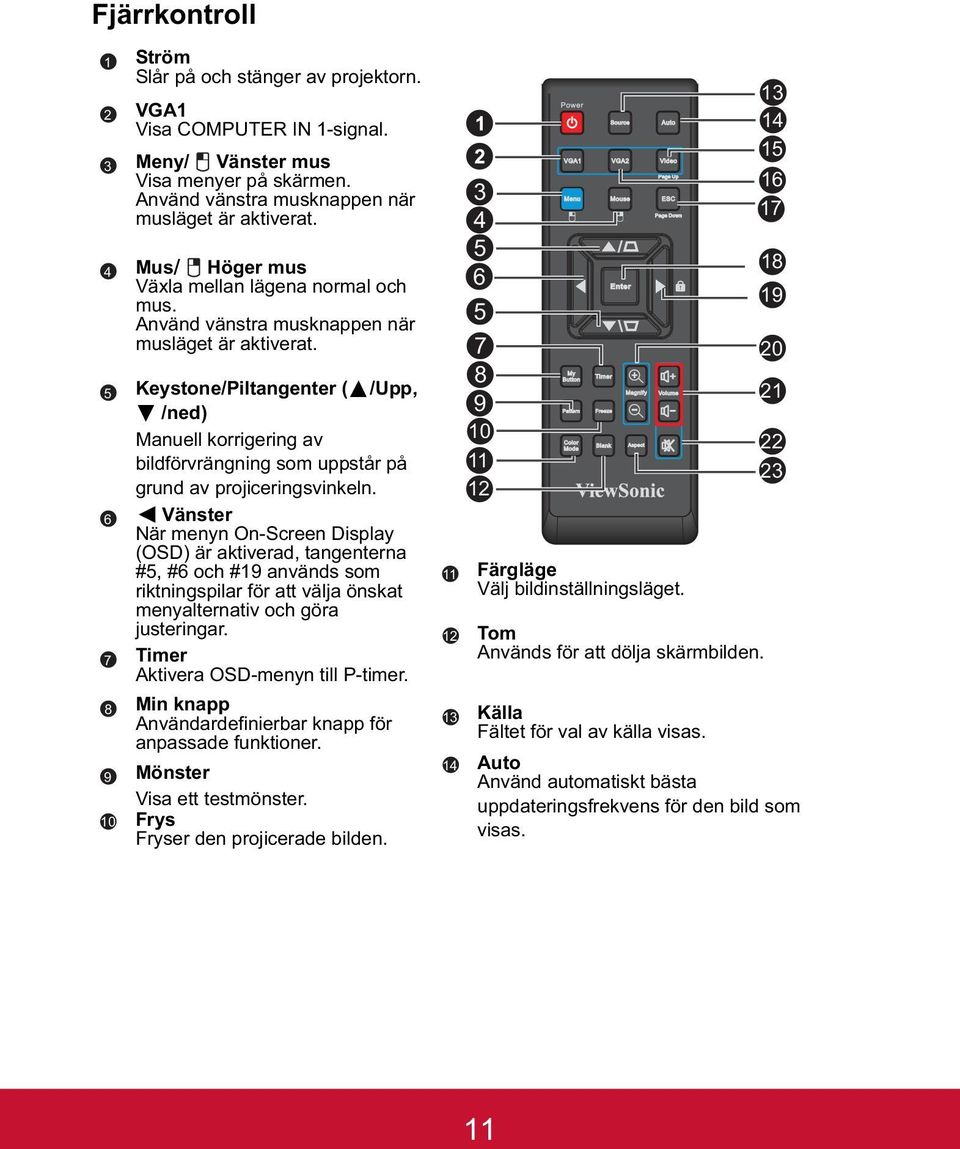

14 Fjärrkontroll Ström Slår på och stänger av projektorn. VGA1 Visa COMPUTER IN 1-signal. Meny/ Vänster mus Visa menyer på skärmen. Använd vänstra musknappen när musläget är aktiverat. Mus/ Höger mus Växla mellan lägena normal och mus. Använd vänstra musknappen när musläget är aktiverat. Keystone/Piltangenter ( /Upp, /ned) Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. Vänster När menyn On-Screen Display (OSD) är aktiverad, tangenterna #5, #6 och #19 används som riktningspilar för att välja önskat menyalternativ och göra justeringar. Timer Aktivera OSD-menyn till P-timer. Min knapp Användardefinierbar knapp för anpassade funktioner. Mönster Visa ett testmönster. Frys Fryser den projicerade bilden Färgläge Välj bildinställningsläget. Tom Används för att dölja skärmbilden Källa Fältet för val av källa visas. Auto Använd automatiskt bästa uppdateringsfrekvens för den bild som visas. SV-11 11

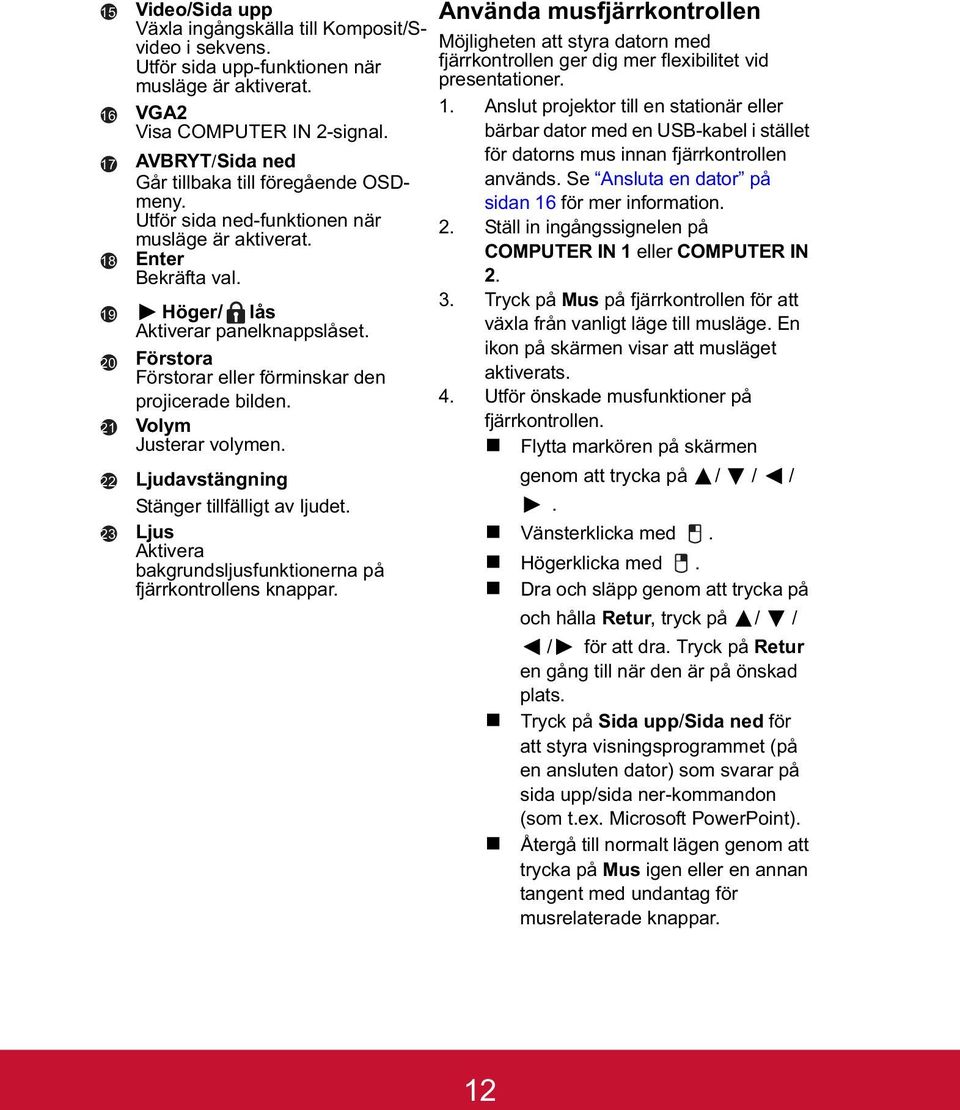

15 Video/Sida upp Växla ingångskälla till Komposit/Svideo i sekvens. Utför sida upp-funktionen när musläge är aktiverat. VGA2 Visa COMPUTER IN 2-signal. AVBRYT/Sida ned Går tillbaka till föregående OSDmeny. Utför sida ned-funktionen när musläge är aktiverat. Enter Bekräfta val. Höger/ lås Aktiverar panelknappslåset. Förstora Förstorar eller förminskar den projicerade bilden. Volym Justerar volymen. Ljudavstängning Stänger tillfälligt av ljudet. Ljus Aktivera bakgrundsljusfunktionerna på fjärrkontrollens knappar. Använda musfjärrkontrollen Möjligheten att styra datorn med fjärrkontrollen ger dig mer flexibilitet vid presentationer. 1. Anslut projektor till en stationär eller bärbar dator med en USB-kabel i stället för datorns mus innan fjärrkontrollen används. Se Ansluta en dator på sidan 16 för mer information. 2. Ställ in ingångssignelen på COMPUTER IN 1 eller COMPUTER IN Tryck på Mus på fjärrkontrollen för att växla från vanligt läge till musläge. En ikon på skärmen visar att musläget aktiverats. 4. Utför önskade musfunktioner på fjärrkontrollen. Flytta markören på skärmen genom att trycka på / / /. Vänsterklicka med. Högerklicka med. Dra och släpp genom att trycka på och hålla Retur, tryck på / / / för att dra. Tryck på Retur en gång till när den är på önskad plats. Tryck på Sida upp/sida ned för att styra visningsprogrammet (på en ansluten dator) som svarar på sida upp/sida ner-kommandon (som t.ex. Microsoft PowerPoint). Återgå till normalt lägen genom att trycka på Mus igen eller en annan tangent med undantag för musrelaterade knappar. SV-12 12

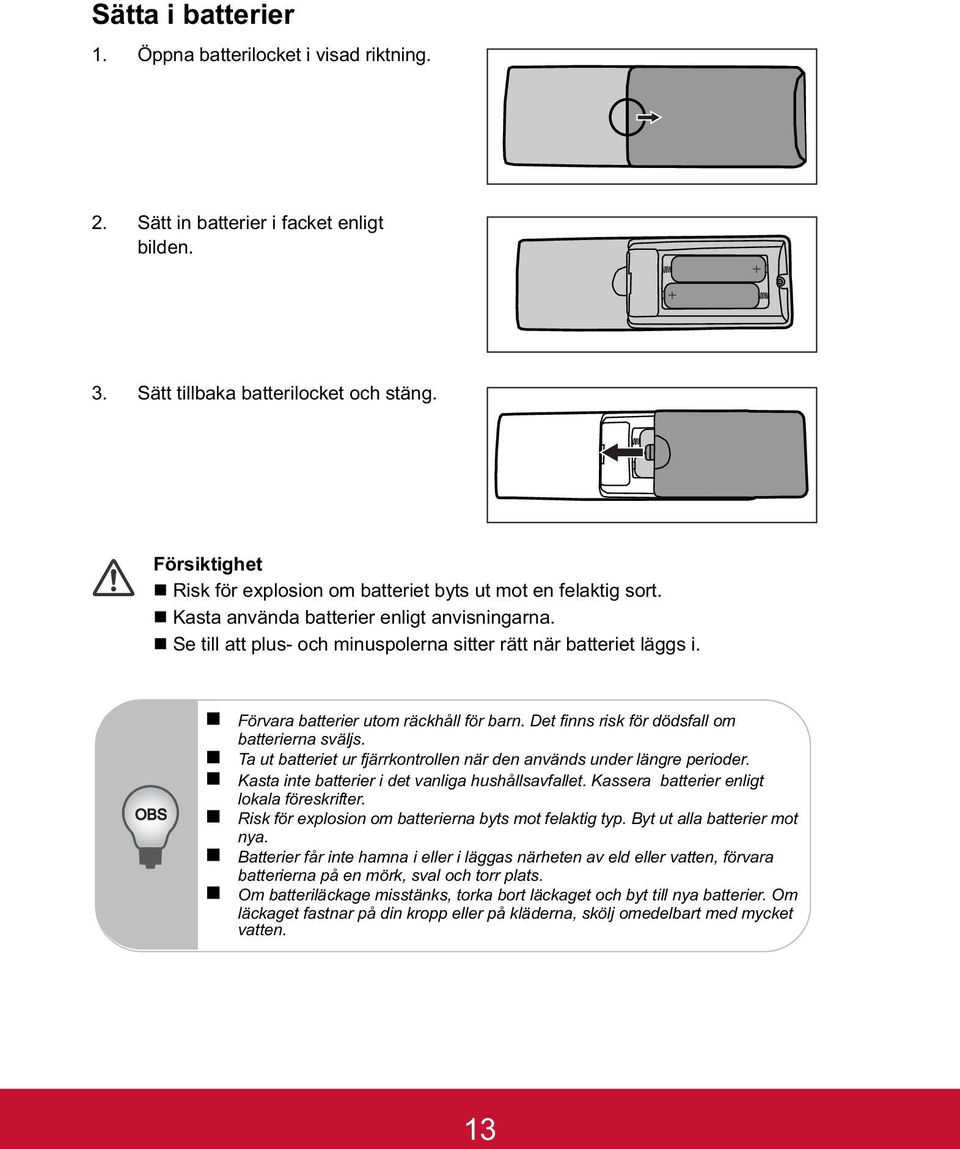

16 Sätta i batterier 1. Öppna batterilocket i visad riktning. 2. Sätt in batterier i facket enligt bilden. 3. Sätt tillbaka batterilocket och stäng. Försiktighet Risk för explosion om batteriet byts ut mot en felaktig sort. Kasta använda batterier enligt anvisningarna. Se till att plus- och minuspolerna sitter rätt när batteriet läggs i. OBS Förvara batterier utom räckhåll för barn. Det finns risk för dödsfall om batterierna sväljs. Ta ut batteriet ur fjärrkontrollen när den används under längre perioder. Kasta inte batterier i det vanliga hushållsavfallet. Kassera batterier enligt lokala föreskrifter. Risk för explosion om batterierna byts mot felaktig typ. Byt ut alla batterier mot nya. Batterier får inte hamna i eller i läggas närheten av eld eller vatten, förvara batterierna på en mörk, sval och torr plats. Om batteriläckage misstänks, torka bort läckaget och byt till nya batterier. Om läckaget fastnar på din kropp eller på kläderna, skölj omedelbart med mycket vatten. SV-13 13

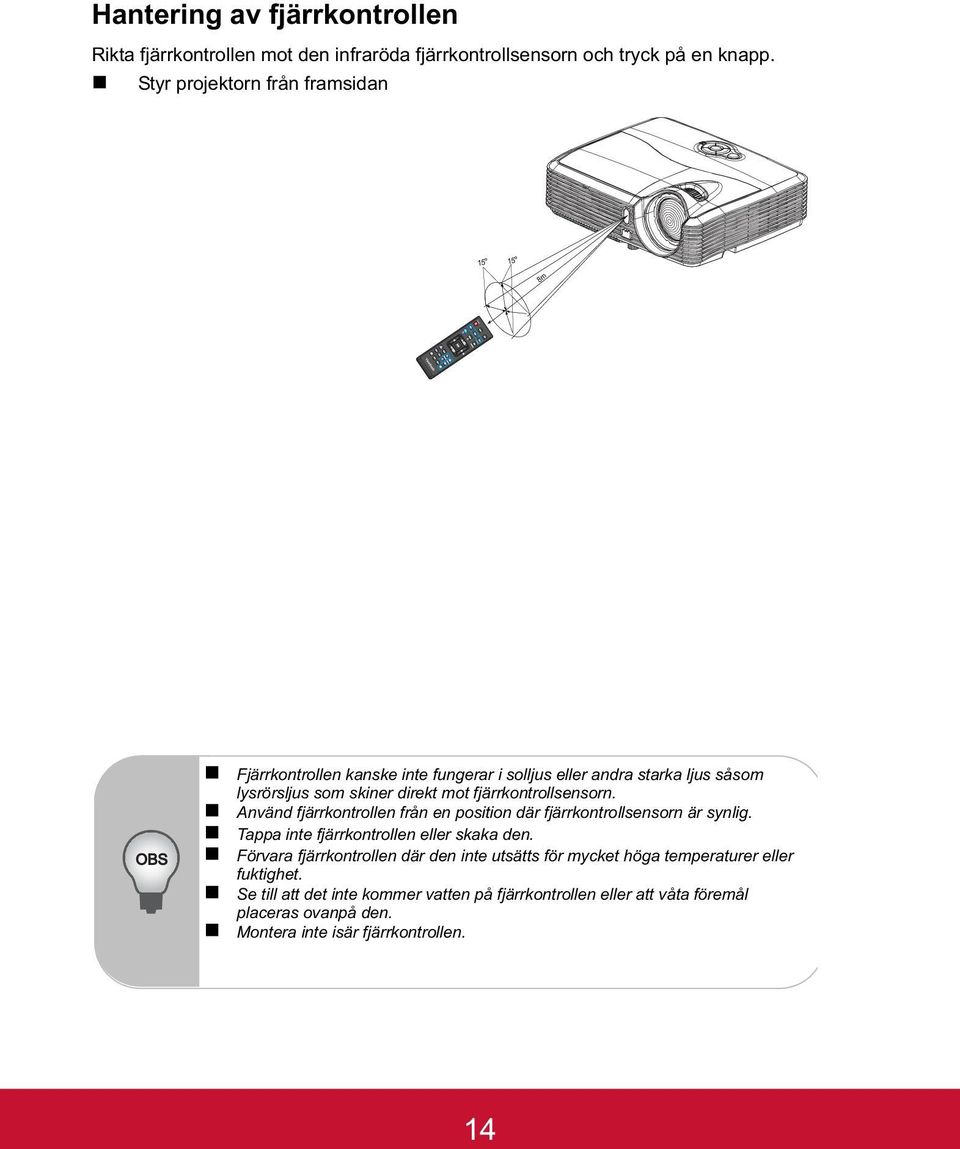

17 Hantering av fjärrkontrollen Rikta fjärrkontrollen mot den infraröda fjärrkontrollsensorn och tryck på en knapp. Styr projektorn från framsidan m 8m 7m OBS Fjärrkontrollen kanske inte fungerar i solljus eller andra starka ljus såsom lysrörsljus som skiner direkt mot fjärrkontrollsensorn. Använd fjärrkontrollen från en position där fjärrkontrollsensorn är synlig. Tappa inte fjärrkontrollen eller skaka den. Förvara fjärrkontrollen där den inte utsätts för mycket höga temperaturer eller fuktighet. Se till att det inte kommer vatten på fjärrkontrollen eller att våta föremål placeras ovanpå den. Montera inte isär fjärrkontrollen. SV-14 14

18 Anslutning När du ansluter en signalkälla till projektorn måste du se till att: 1. Stänga av all utrustning innan du gör några anslutningar. 2. Använda rätt signalkabel för respektive källa. 3. Se till att alla sladdar sitter i ordentligt Ljudkabel HDMI-kabel Kompositvideokabel S-videokabel VGA (D-Sub) till HDTV (RCA) kabel VGA-kabel (D-sub till D-sub) USB-kabel VGA till DVI-A-kabel Viktigt För anslutningarna nedan är det vissa kablar som inte levereras med projektorn (se Förpackningens innehåll på sidan 6). De finns att köpa i butiker som säljer elektronikutrustning. Anslutningsillustrationen ovan är endast en referens. Anslutningskontakterna på baksidan skiljer sig åt mellan olika projektormodeller. För detaljerade anslutningsmetoder, se sida SV-15

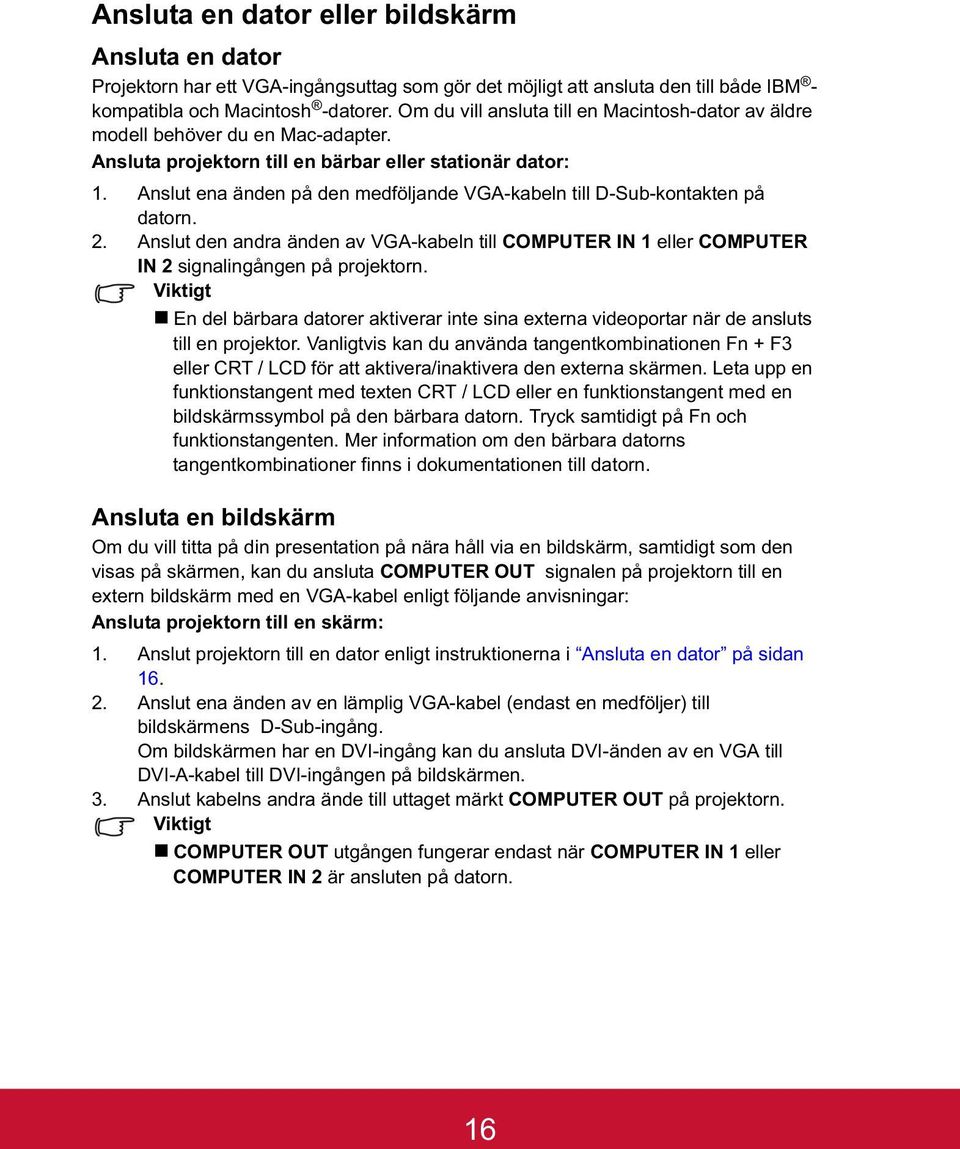

19 Ansluta en dator eller bildskärm Ansluta en dator Projektorn har ett VGA-ingångsuttag som gör det möjligt att ansluta den till både IBM - kompatibla och Macintosh -datorer. Om du vill ansluta till en Macintosh-dator av äldre modell behöver du en Mac-adapter. Ansluta projektorn till en bärbar eller stationär dator: 1. Anslut ena änden på den medföljande VGA-kabeln till D-Sub-kontakten på datorn. 2. Anslut den andra änden av VGA-kabeln till COMPUTER IN 1 eller COMPUTER IN 2 signalingången på projektorn. Viktigt En del bärbara datorer aktiverar inte sina externa videoportar när de ansluts till en projektor. Vanligtvis kan du använda tangentkombinationen Fn + F3 eller CRT / LCD för att aktivera/inaktivera den externa skärmen. Leta upp en funktionstangent med texten CRT / LCD eller en funktionstangent med en bildskärmssymbol på den bärbara datorn. Tryck samtidigt på Fn och funktionstangenten. Mer information om den bärbara datorns tangentkombinationer finns i dokumentationen till datorn. Ansluta en bildskärm Om du vill titta på din presentation på nära håll via en bildskärm, samtidigt som den visas på skärmen, kan du ansluta COMPUTER OUT signalen på projektorn till en extern bildskärm med en VGA-kabel enligt följande anvisningar: Ansluta projektorn till en skärm: 1. Anslut projektorn till en dator enligt instruktionerna i Ansluta en dator på sidan Anslut ena änden av en lämplig VGA-kabel (endast en medföljer) till bildskärmens D-Sub-ingång. Om bildskärmen har en DVI-ingång kan du ansluta DVI-änden av en VGA till DVI-A-kabel till DVI-ingången på bildskärmen. 3. Anslut kabelns andra ände till uttaget märkt COMPUTER OUT på projektorn. Viktigt COMPUTER OUT utgången fungerar endast när COMPUTER IN 1 eller COMPUTER IN 2 är ansluten på datorn. SV-16 16

20 Ansluta videokällor Din projektor kan anslutas till olika videokällor som har en av följande utgångskontakter: HDMI Komponentvideo S-video Kompositvideo Det räcker om du kopplar projektorn till videokällan med ett av alternativen ovan, men de olika alternativen har olika bildkvalitet. Den metod du väljer kommer antagligen att bero på möjligheten att matcha terminalerna på projektorn och videokällan enligt vad som beskrivs nedan: Terminal namn Terminalens utseende Referens Bildkvalitet HDMI Ansluta en HDMIkälla HDMI på sidan 17 Bäst Komponentvideo DATOR Ansluta en komponentvideokälla på sidan 18 Bättre S-video S-VIDEO Ansluta en S- videoenhet på sidan 18 Bra Kompositvideo VIDEO Ansluta en kompositvideokälla på sidan 19 Normal Ansluta en HDMI-källa Kontrollera att videokällan har en ledig HDMI-utgång: Om den har det kan du fortsätta. Om inte måste du se över vilken metod som ska användas för att ansluta enheten. Ansluta projektorn till en HDMI-enhet: 1. Anslut ena änden av en HDMI-kabel till HDMI-kontakten på HDMI-källan. 2. Anslut HDMI-kabelns andra ände till uttaget HDMI på projektorn. SV-17 17

21 Ansluta en komponentvideokälla Kontrollera att videokällan har en ledig uppsättning komponentvideoutgångar: Om den har det kan du fortsätta. Om inte måste du se över vilken metod som ska användas för att ansluta enheten. Ansluta projektorn till en komponentvideoenhet: 1. Ta en VGA (D-Sub) till HDTV (RCA) kabel och anslut änden med 3 RCAkontakter till komponentvideoutgången på videokällenheten. Matcha kontakternas färger till de på uttagen: grönt till grönt, blått till blått och rött till rött. 2. Anslut den andra änden av kabeln (med en D-Sub-kontakt) till COMPUTER IN 1 eller COMPUTER IN 2 kontakten på projektorn. Viktigt Om vald videobild inte visas efter att projektorn är påslagen och korrekt videokälla har valts, kontrollera att videoenheten är påslagen och fungerar korrekt. Kontrollera även att du har anslutit signalkablarna på rätt sätt. Ansluta en S-videoenhet Kontrollera att videokällan har en ledig S-videoutgång: Om den har det kan du fortsätta. Om inte måste du se över vilken metod som ska användas för att ansluta enheten. Ansluta projektorn till en S-videoenhet: 1. Anslut ena änden av en S-videokabel till S-videokontakten på videokällan. 2. Anslut S-videokabelns andra ände till uttaget S-VIDEO på projektorn. Viktigt Om vald videobild inte visas efter att projektorn är påslagen och korrekt videokälla har valts, kontrollera att videoenheten är påslagen och fungerar korrekt. Kontrollera även att du har anslutit signalkablarna på rätt sätt. Om du redan har gjort en komponentvideoanslutning mellan projektorn och S-videokällan med komponentvideokablar behöver du inte ansluta enheten med en S-videokabel eftersom det skulle utgöra en överflödig andra anslutning av sämre bildkvalitet. Se Ansluta videokällor på sidan 17 för mer information. SV-18 18

22 Ansluta en kompositvideokälla Kontrollera att videokällan har en ledig uppsättning kompositvideoutgångar: Om den har det kan du fortsätta. Om inte måste du se över vilken metod som ska användas för att ansluta enheten. Ansluta projektorn till en kompositvideokälla: 1. Anslut ena änden av en videokabel till kompositvideokontakten på videokällan. 2. Anslut videokabelns andra ände till uttaget märkt VIDEO på projektorn. Viktigt Om vald videobild inte visas efter att projektorn är påslagen och korrekt videokälla har valts, kontrollera att videoenheten är påslagen och fungerar korrekt. Kontrollera även att du har anslutit signalkablarna på rätt sätt. Du behöver bara ansluta enheten med kompositvideokablar om komponentvideo- eller S-videoanslutningar inte fanns tillgängliga. Se Ansluta videokällor på sidan 17 för mer information. 19 SV-19

23 Hantering Slå på /stänga av projektorn Starta projektorn: 1. Anslut strömsladden och signalkabeln för kringutrustningen. 2. Tryck på för att slå på projektorn. Projektorn tar några minuter på sig för att värma upp. 3. Slå på källan (dator, DVD-spelare osv.). Projektorn upptäcker källan automatiskt. Om du har anslutit till flera källor till projektorn samtidigt tryck på KÄLLA på projektorn eller Källa på fjärrkontrollen för att välja önskad signal eller tryck på önskad signalknapp på fjärrkontrollen. Varning Titta aldrig direkt in i linsen när lampan är tänd. Detta kan skada ögonen. Brännpunkten koncentrerar höga temperaturer. Placera inga föremål när den för att undvika eventuell brandfara. Stänga av projektorn: 1. Tryck på för att stänga av projektorlampan. Du kommer att se meddelandet "Ström av? Tryck på strömknappen igen" visas på skärmen. 2. Tryck på igen för att bekräfta. Kylfläkten fortsätter att arbeta för kylningscykeln. När grönt läge är avstängt börjar strömlysdioden blinka och projektorn gått in i standbyläge. När grönt läge är påslaget lyser strömlysdioden stadigt och projektorn gått in i standbyläge. Om du vill slå på projektorn igen måste du vänta tills dess att den helt och hållet har avslutat sin avkylningscykel och gått in i standbyläge. I standbyläge trycker du helt enkelt på för att starta om projektorn. 3. Dra ut nätkabeln ur eluttaget och projektorn. 4. Slå inte på projektorn omedelbart efter avstängning. SV-20 20

24 Justera projektorhöjd Hissfot Projektorn är utrustad med justerbara fötter för justering av bildhöjden. För att höja eller sänka bilden vrid på hissfoten för att fininställa höjden. OBS För att undvika att skada projektorn bör du se till att hissfoten och hissfoten är helt indragen innan projektorn placeras i transportväskan. Justera projektorns fokus Focusring Ställ in skärpan genom att vrida på fokusringen. En stillbild rekommenderas för fokusering. SV-21 21

25 Justera storleken på den projicerade bilden Använd siffrorna och tabellen nedan för att avgöra projektionsstorleken och projektionsavstånd. Skärm Linsens mitt Vertikal förskjutning Projiceringsavstånd Skärmstorlek Diagonal [tum (cm)] Projektionsavstånd [inch (m)] Bildhöjd [tum (cm)] 4 : 3 Skärm Bildbredd [tum (cm)] Vertikal förskjutning [tum (cm)] 40 (102) 22 (0.5) 24 (61) 32 (81) 3.6 (9) 60 (152) 33 (0.8) 36 (91) 48 (122) 5.4 (14) 80 (203) 44 (1.1) 48 (122) 64 (163) 7.2 (18) 100 (254) 55 (1.4) 60 (152) 80 (203) 9.0 (23) 150 (381) 83 (2.1) 90 (229) 120 (305) 13.4 (34) 200 (508) 111 (2.8) 120 (305) 160 (406) 17.9 (45) 250 (635) 139 (3.5) 150 (381) 200 (508) 22.4 (57) 300 (762) 167 (4.3) 180 (457) 240 (610) 26.9 (68) OBS Placera projektorn i ett horisontellt läge, andra positioner kan göra att värme bygg upp och skadar projektorn. Se till att det finns ett mellanrum på minst 30 cm runt projektorn. Använd inte projektorn i en rökig miljö. Rökrester kan samlas på viktiga delar och skada projektorn eller dess prestanda. Rådfråga din återförsäljare för särskilda installationer såsom hängande från taket. SV-22 22

26 Låsa styrtangenterna Med styrtangenterna på projektorn låsta kan du förebygga att projektorns inställningar ändras oavsiktligt (av t.ex. barn). När Panelknappslås är på fungerar inga styrtangenter på projektorn förutom Power. 1. Tryck på på eller fjärrkontrollen. 2. Ett bekräftelsemeddelande visas. Välj Ja för att bekräfta. Inaktivera tangentlåset: 1. Tryck på på eller fjärrkontrollen. 2. Ett bekräftelsemeddelande visas. Välj Ja för att bekräfta. Viktigt Om du trycker på Power för att stänga av projektorn utan att inaktivera panelknapplåset är projektorn fortfarande låst när den slås på nästa gång. 23 SV-23

27 Ställa in presentationstimern Presentationstimern kan visa återstående presentationstid på skärmen. På så sätt kan du hantera tiden på ett bättre sätt när du håller en presentation. Följ de här stegen för att använda funktionen: 1. Gå till menyn Alternativ > Presentationstimer och tryck på på projektorn eller Enter på fjärrkontrollen för att visa sidan Presentationstimern. 2. Tryck på Timerintervall och bestäm timerperioden genom att trycka på /. Viktigt Om timern redan är på kommer den att starta om när Timerintervall återställs. 3. Tryck på för att markera Visa timer och välj om timern visas på skärmen genom att trycka på /. Val Beskrivning Alltid Visar timern på skärmen under hela presentationen. 1 Min/2 Min/3 Min Visar timern på skärmen under de sista 1/2/3 minuterna. Aldrig Döljer timern under hela presentationen. 4. Tryck på för att markera Timerposition och ställ in timerns position genom att trycka på /. Överst till vänster Nederst till vänster Överst till höger Nederst till höger 5. Tryck på för att markera Räkningsmetod för timer och välj önskad räkningsmetod genom att trycka på /. Val Beskrivning Uppräkning Räknar uppåt från 0 till den inställda tiden. Nedräkning Räknar nedåt från den inställda tiden till För att aktivera presentationstimern tryck på för att markera Börja räkna och tryck på på projektorn eller Enter på fjärrkontrollen. 7. En bekräftelse visas. Markera Ja och tryck på på projektorn eller Enter på fjärrkontrollen för att bekräfta. SV-24 24

28 Använda menyerna Projektorn har flerspråkig skärmmeny som gör det möjligt för dig att göra bildjusteringar och ändra ett stort antal inställningar. SV-25 25

29 SV-26 26

30 Hur den används 1. Tryck på MENU på projektorn eller Menu på fjärrkontrollen för att öppna OSDmenyn. 2. När OSD visas använd / för att välja en funktion i huvudmenyn. 3. När du har valt önskad huvudmenypost, tryck på för att öppna undermenyn för funktionsinställning. 4. Använd / för att välja post och justera inställningarna med /. 5. Tryck på MENU på projektorn eller Menu på fjärrkontrollen och skärmen återgår till huvudmenyn. 6. Avsluta OSD genom att trycka på MENU på projektorn eller Menu på fjärrkontrollen igen. OSD-menyn stängs och projektorn sparar automatiskt de nya inställningarna. Bild Färgläge Det finns många fabriksinställda funktioner för olika typer av bilder. Ljusast : för en ljus omgivning. PC : för dator eller bärbar dator. Film : för hemmabio. ViewMatch : för korrekt färgvisning. Användare 1: sparar användardefinierade inställningar. Användare 2: sparar användardefinierade inställningar. Vitt bräde : för vita projektionsskärmar. Svart bräde : för svarta projektionsskärmar. Grönt bräde : för gröna projektionsskärmar. Referensläge Välj ett bildläge som bäst passar dina behov för bildkvaliteten och fininställ bilden ytterligare. Denna funktion är endast tillgänglig när User 1 eller User 2 är vald. PC : för dator eller bärbar dator. Film : för hemmabio. ViewMatch : för korrekt färgvisning. Ljusast : för en ljus omgivning. Lljusstyrka Gör bilden ljusare eller mörkare. Kontrast Ställer in skillnaden mellan ljusa och mörka partier. Färginställning Justerar färgtemperaturen. Vid högre temperatur ser skärmen kallare ut, vid lägre temperaturer ser skärmen varmare ut. Om du väljer Användare går det att ändra SV-27 27

31 intensiteten hos var och en av de tre färgerna (röd, grön, blå) för att anpassa färgtemperaturen. Användarfärger Användarfärg har sex uppsättningar (RGBCMY) färger som ska justeras. När du ska välja färg kan du oberoende justera dess intervall, färgton, mättnad och förstärkning enligt önskemål. Vitintensitet Öka ljusstyrkan i vita områden. Gamma Påverka presentationen av mörka avsnitt. Med högre gammavärde kommer mörka avsnitt att se ljusare ut. Bildkvot Välj hur bilden passar på skärmen. Auto : skalar en bild för att passa projektorns upplösning i horisontell eller vertikal bredd. 4:3 : justerar bildskalan så att den visas mitt på duken i höjd/ breddförhållande 4:3. 16:9 : justerar bildskalan så att den visas mitt på duken i höjd/ breddförhållande 16:9. Keystone Manuell korrigering av bildförvrängning som uppstår på grund av projiceringsvinkeln. 3D Synk På: aktivera 3D-funktion. Av: inaktivera 3D-funktion. 3D Synk inverterad (endast för TI 3D DLP-LINK) På: invertera vänster och höger bildinnehåll. Av: standard bildinnehåll. Video/Ljud Frekvens Justerar timingen hos projektorn i förhållande till datorn. Tracking Justerar fasen hos projektorn i förhållande till datorn. H-position Justerar bilden åt vänster eller höger inom projektionsområdet. V-position Justerar bilden åt upp eller ned inom projektionsområdet. Zoom SV-28 28

32 Zooma in och ut på bilder. Videoinställning Öppnar menyn Videoinställning. Skärpa: skärp eller mjuka upp bilden. Färgton: ändra färgtonen mot röd eller grön. Färgton: en ökning av intervallet inkluderar färger som består av fler proportioner av dess två angränsande färger. Ljudinställning Öppnar menyn Ljudinställning. Volym: Justerar projektorns volym. Ljudavstängning: Stänger tillfälligt av ljudet. Inställning Projektion Justera bilden för att matcha projektorns riktning. Upprätt eller upp och ned, framför eller bakom skärmen. Invertera eller omvänd bilden därefter. Menyinställning Öppnar menyn Menyinställning. Menyposition: Välj Menyposition på visningsskärmen. Menyvisningstid: Nedräkningen för varaktigheten för visningen av OSD-menyn startar (vid tomgång på sekunden). OSD-transparens: Ändra genomskinlighetsgrad på OSD-menyns bakgrund. Signaltyp Ange källan för COMPUTER IN 1/COMPUTER IN 2-uttaget som ska projiceras. Auto : upptäcker automatiskt insignaltyp från COMPUTER IN 1 och COMPUTER IN 2 terminaler. RGB : för VGA-signal YCbCr/YPbPr:för komponentsignal Tom skärm Töm skärmen temporärt och välj skärmfärg när funktionen är aktiv. Meddelande Aktivera eller inaktivera meddelanderutan till höger nederst på skärmen. Autokälla Automatisk sökning genom alla ingångskällor. Strömspar Om ingångskällan inte upptäcks och ingen operation utförs under en specifik tid stängs projektorn av automatiskt. Grönt läge 29 SV-29

33 Aktivera denna funktion när strömförbrukningen är under 1 W. Alternativ Stängd infågnning Aktivera eller inaktivera dold text genom att välja CC1 (closed caption1, den vanligast kanalen), CC2, CC3, CC4, T1, T2 eller OFF. DCR (Dynamiskt kontrastförhållande) Aktivering av DCR kommer att ytterligare förbättra kontrastförhållandet genom att göra svarta avsnitt mörkare. Avaktivering av DCR kommer att ge normal kontraståtergivning. DCR kommer att påverka lampans livslängd och systemets brusåtergivning. Lösenord Ställ in, ändra eller radera lösenordet. När lösenordsfunktionen är tillagd kommer bildprojiceringen kräva att ett förinställt lösenord matas in när projektorn slås på. Presentationstimer Påminner presentatören om att avsluta presentationen inom en viss tid. Hög altitud Använd denna funktion för att låta fläktarna arbeta med full hastighet kontinuerligt för att uppnå ordentligt kylning av projektorn på hög höjd. Lampinställning Öppnar menyn Lampinställning. Lamptimmar: Visar lampans driftstid (i timmar). Återställning av lamptimmar: Återställ lamptimmarna till 0 timmar. Ekonomiläge: Denna funktion dämpar projektorlampan och minskar energiförbrukningen och förlänger lampans livslängd. Funktionen är inte tillgänglig när DCR-funktionen är på. Min knapp Låter användaren definiera en genvägsknapp på fjärrkontrollen och funktionens post välj i OSD-menyn. Testmönster Visa ett testmönster. Fabriksstandard Återställer inställningarna till standard från fabrik. Språk Välj språk som skall användas av skärmmenyn. Information Ingångskälla SV-30 30
