AGGREGAT I TOPPKLASS Ver. A L OW. t OP CL. Vi förbehåller oss rätten till ändringar utan föregående meddelande. Rotor.

Transkript

1 AI RF L OW e Windge ra ea s MODEL B SS OX t OP CL A AGGREGAT I TOPPKLASS y mo Rotor RR batteri Motströms Korsströms delling 2016 Ver. A

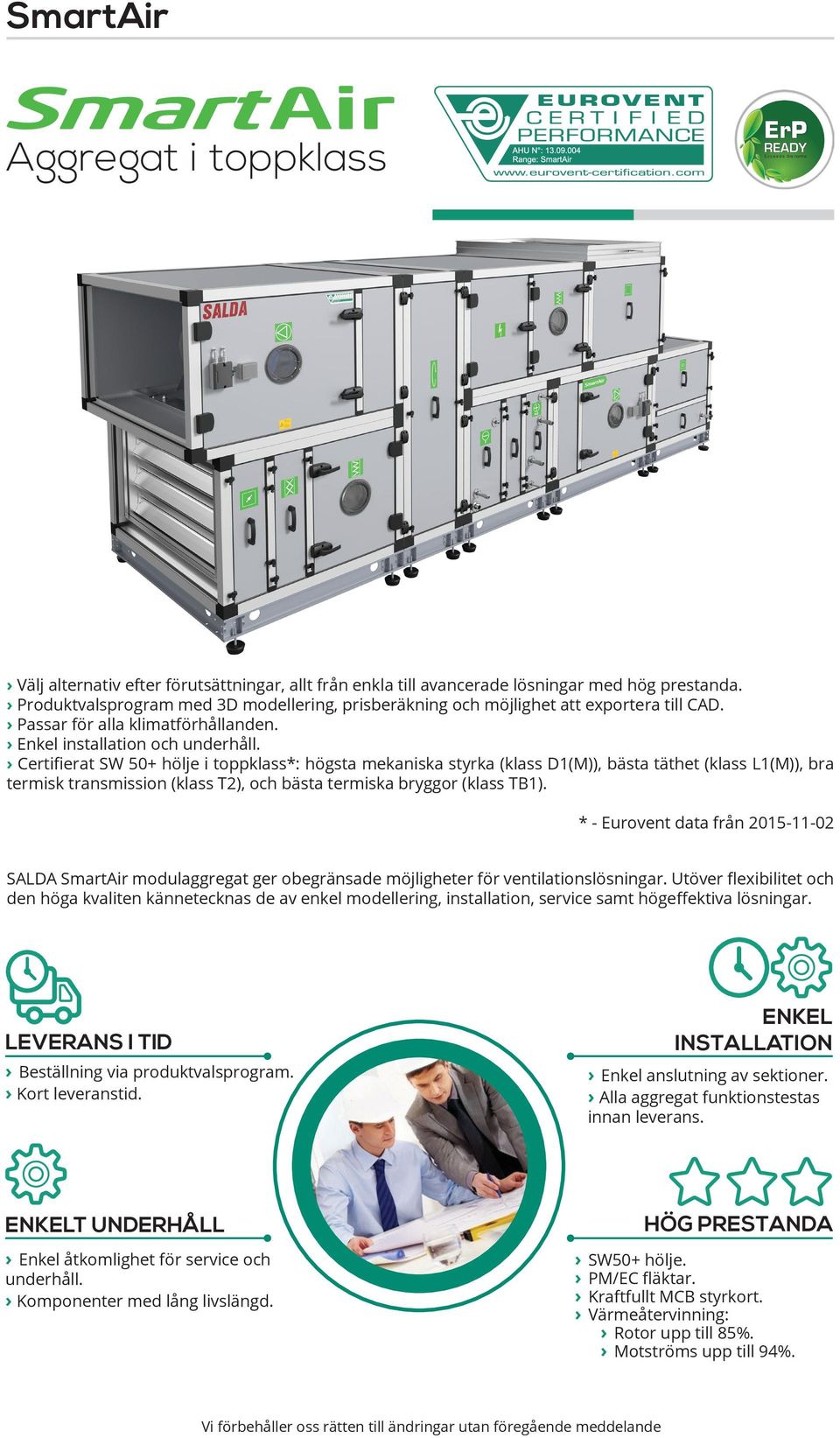

2 Aggregat i toppklass Välj alternativ efter förutsättningar, allt från enkla till avancerade lösningar med hög prestanda. Produktvalsprogram med 3D modellering, prisberäkning och möjlighet att exportera till CAD. Passar för alla klimatförhållanden. Enkel installation och underhåll. Certifierat SW 50+ hölje i toppklass*: högsta mekaniska styrka (klass D1(M)), bästa täthet (klass L1(M)), bra termisk transmission (klass T2), och bästa termiska bryggor (klass TB1). * - Eurovent data från SALDA SmartAir modulaggregat ger obegränsade möjligheter för ventilationslösningar. Utöver flexibilitet och den höga kvaliten kännetecknas de av enkel modellering, installation, service samt högeffektiva lösningar. LEVERANS I TID Beställning via produktvalsprogram. Kort leveranstid. ENKEL INSTALLATION Enkel anslutning av sektioner. Alla aggregat funktionstestas innan leverans. ENKELT UNDERHÅLL Enkel åtkomlighet för service och underhåll. Komponenter med lång livslängd. HÖG PRESTANDA SW50+ hölje. PM/EC fläktar. Kraftfullt MCB styrkort. Värmeåtervinning: Rotor upp till 85%. Motströms upp till 94%.

3 SMARTAIR FINNS I FLERA STORLEKAR FÖR ATT MÖTA DINA BEHOV SmartAir Tilluftsflöde Storlek Luftflöde Höjd [mm] Höjd [mm] SW25 1KR 2KR 3KR SW50+ Eurovent certifierad 5KR 4KR 25 mm isolering 7KR 6KR 8KR 9KR Bredd [mm] 45 mm isolering 16KR Höjd [mm] 2580 SW50 Eurovent certifierad 46 mm isolering 16KR KR 15KR KR 15KR KR 14KR KR 14KR KR 11KR KR 11KR KR 8KR 9KR KR 8KR 9KR KR 5KR 4KR 6KR KR 5KR 4KR 6KR KR KR 1KR 1KR Bredd [mm] Bredd [mm]

4 SW50+ L1 D1 F9 T2 TB1 Läckage genom höljet Höljets mekaniska styrka Bypass läckage vid filter Termisk transmission genom höljet Termiska bryggor genom höljet UTOMHUSUT- FÖRANDE Tak. Intag med nät. Galler. LJUDDÄMPARE Med hölje /för kanalmontage. Bafflar fyllda med mineralull. FLÄKTAR PM Direktdriven. Effektivitetsklass IE4. Högsta verkningsgrad. EC Direktdriven. Effektivitetsklass IE4. Hög verkningsgrad. AC Direktdriven. Effektivitetsklass IE2. Ekonomi. Remdriven Centrifugal. Effektivitetsklass IE2. ATEX Fläktar för explosiva miljöer. SPJÄLL Med hölje /monterat på kanal. Aluminumblad. Täthetsklass: 2/4. FILTER Panelfilter (förfilter). Påsfilter. HEPA/EPA filter. Fettfilter. Aktivt kolfilter.

5 VÄRMEVÄXLARE Rotor Verkningsgrad upp till 85%. För stora luftflöden. Fuktöverföring. Korsströms Verkningsgrad upp till 75%. Inga rörliga delar och skilda luftvägar. Motströms Verkningsgrad upp till 94%. Inga rörliga delar och skilda luftvägar. Återvinningsbatteri Verkningsgrad upp till 80%. Skilda luftvägar. Kräver litet utrymme. KONSTRUKTION INSPEKTIONSFÖNSTER Invändig belysning som tillval. Enkel övervakning av sektionen. FIXERING & GÅNGJÄRN Utmärkt täthet. Låga termiska förluster. Perfekt för att justera sektioner mot varandra. Lätt att montera. Extremt starka och pålitliga. LÅS OCH HANDTAG Förhindrar oavsiktlig öppning av dörrar. Enkelt och säkert underhåll. BEFUKTNING Ånga Ingen vattenbehandling krävs. Mycket pålitlig drift. Evaporativ Vattenflödet (tillopp) regleras via inbyggd magnetventil. STATIV Ram Fast ram för att lyfta aggregatet. Valfri höjd. Justerbara fötter Nivåjustering på plats. Avvibrerade. VÄRMARE Vatten/Ånga El Gas KYLA Vatten kyla DX kyla SMART reglerutrustning Installation inomhus/utomhus. Plug-and-play. Nytt kraftfullt MCB styrkort med möjlighet att uppdatera programvara. Siemens eller Regin styrsystem som alternativ. Placering: i sektion, på dörrar eller distans.

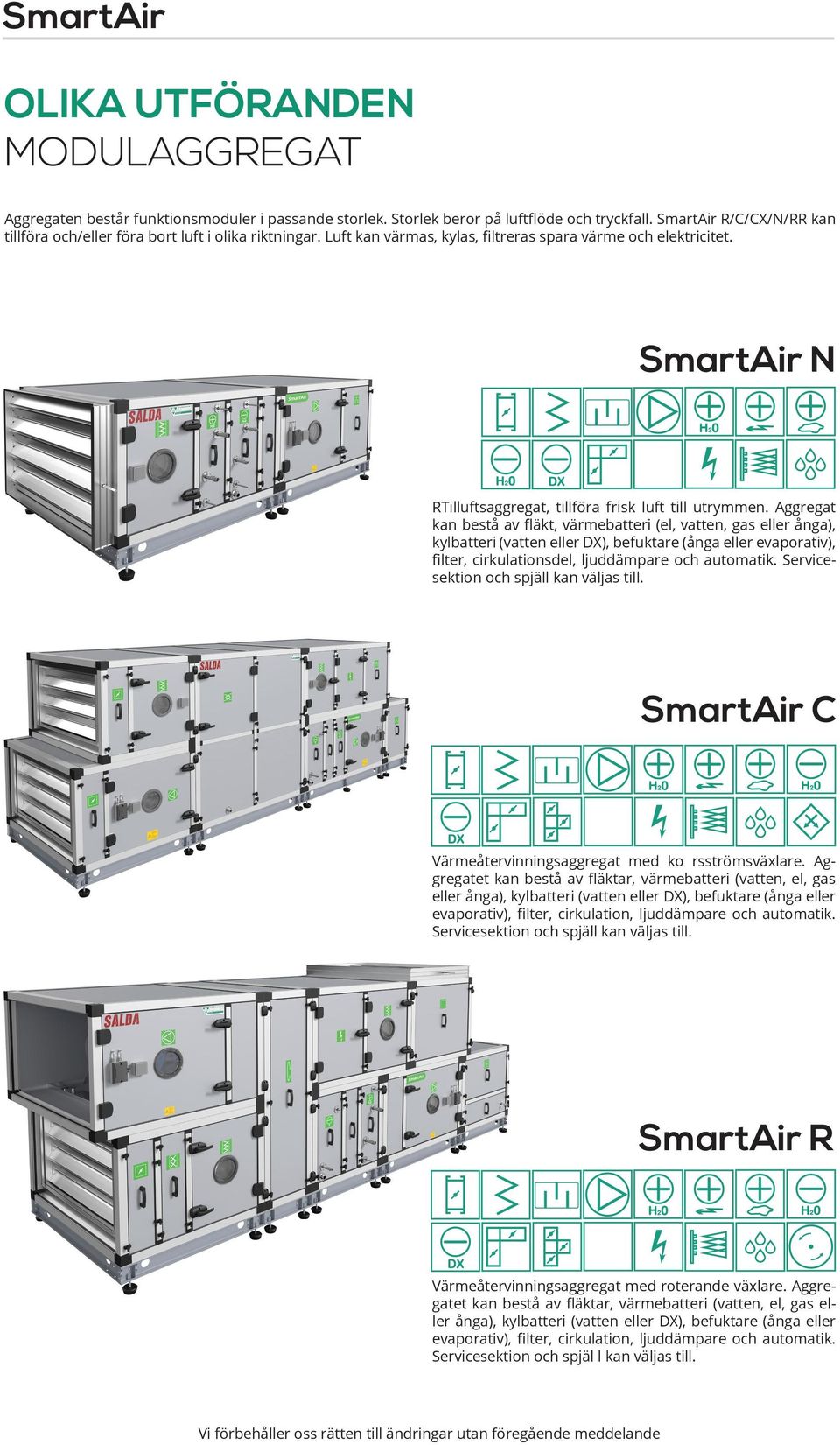

6 OLIKA UTFÖRANDEN MODULAGGREGAT Aggregaten består funktionsmoduler i passande storlek. Storlek beror på luftflöde och tryckfall. SmartAir R/C/CX/N/RR kan tillföra och/eller föra bort luft i olika riktningar. Luft kan värmas, kylas, filtreras spara värme och elektricitet. SmartAir N RTilluftsaggregat, tillföra frisk luft till utrymmen. Aggregat kan bestå av fläkt, värmebatteri (el, vatten, gas eller ånga), kylbatteri (vatten eller DX), befuktare (ånga eller evaporativ), filter, cirkulationsdel, ljuddämpare och automatik. Servicesektion och spjäll kan väljas till. SmartAir C Värmeåtervinningsaggregat med ko rsströmsväxlare. Aggregatet kan bestå av fläktar, värmebatteri (vatten, el, gas eller ånga), kylbatteri (vatten eller DX), befuktare (ånga eller evaporativ), filter, cirkulation, ljuddämpare och automatik. Servicesektion och spjäll kan väljas till. SmartAir R Värmeåtervinningsaggregat med roterande växlare. Aggregatet kan bestå av fläktar, värmebatteri (vatten, el, gas eller ånga), kylbatteri (vatten eller DX), befuktare (ånga eller evaporativ), filter, cirkulation, ljuddämpare och automatik. Servicesektion och spjäl l kan väljas till.

7 SmartAir CX Värmeåtervinningsaggregat med motströmsväxlare. Aggregatet kan bestå av fläktar, värmebatteri (vatten, el, gas eller ånga), kylbatteri (vatten eller DX), befuktare (ånga eller evaporativ), filter, cirkulation, ljuddämpare och automatik. Servicesektion och spjäll kan väljas till. SmartAir RR Värmeåtervinningsaggregat med batteriåtervinning. Aggregatet kan bestå av fläktar, värmebatteri (vatten, el, gas eller ånga), kylabtteri (vatten eller DX), befuktare (ånga eller evaporativ), filter, cirkulation, ljuddämpare och automatik. Servicesektion och spjäll kan väljas till.

8 SmartAir SEKTIONER FILTER FILTERPanel förfilter Panelfilter med ram i galvaniserad stålplåt och syntetiskt filtermedia i klass G4. Enkelt att skjuta in filter. Temperaturbeständig upp till 110 C. Påsfilter Påsfilter med ram i galvaniserad stålplåt och syntetiskt filtermedia i klass M5, F7 och F9. Enkelt att skjuta in filter. M5 temperaturbeständig upp till 110 C, F7 och F9 upp till 80 C. EPA / HEPA filter Effektivt partikelfilter för luft (EPA) - klass E10, E11 eller E12. Högeffektivt partikelfilter för luft (HEPA) -klass H13 eller H14. Mycket högeffektiv slutlig filtrering i luftkonditioneringssystem. Speciallackerad ram i galvaniserad stålplåt. MDF filterram med separat aluminium och fiberglas media. Temperaturbeständig upp till 100 C. Aktivt kolfilter För rening av luft från skadliga gaser, ånga och lukter från kök, museum, sjukhus, laboratorium, kemisk industri, flygplatser, bensinstationer mm. Hållare i galvaiserad stålplåt fyllda med obehandlat kol. Ram i galvaniserad stålplåt. Klarar temperaturer upp till 70 C. Min kontakttid beror på applikation s till 1.0s. Förfiltrering med F7 filter är nödvändigt. Fettfilter Filter för att ta bort fett eller grovt damm. Används i frånluftssystem i kök eller som förfilter i luftkonditioneringssystem. Panelfilter med nät i aluminium. Enkelt att skjuta in filter. Filtersektion med fettråg. Temperaturbeständig upp till 200 C.

9 FLÄKTAR Med PM motor Effektivitetsklass IE4 (IEC ). Permanentmagnet EC-motor. Högsta möjliga effektivitet (överskrider EC-motor med upp till 10%). Låga förluster: högeffektiv motor, optimal fläkt ger hög energibesparing. 100% reglerbarhet. Mycket låg ljudgenerering. Fritt flöde genom impeller. Långa serviceintervaller. Hög reglernoggrannhet. Extremt hög systemverkningsgrad. Med EC motor Effektivitetsklass IE4 (IEC ). DC motor med elektronisk kommutering. 100% reglerbarhet. Låg ljudgenerering. Högeffektiv, även vid lägre belastning. Lätt att rengöra enkelt att komma åt alla komponenter. Hög driftsäkerhet och lätt att underhålla. Mycket långa serviceintervaller. Hög reglernoggrannhet. Med AC motor Höga fläkteffektivitetsnivåer. Hög tryckökning möjlig. Lågt ljudutsläpp. Fram- eller bakåtböjda fläkthjul. Mycket långt serviceintervall. Remdriven fläkt Höga fläkteffektivitetsnivåer. Hög tryckökning möjlig. Lågt ljudutsläpp. Fram- eller bakåtböjda fläkthjul. Livslängd på minst 40,000 timmars drifttid på fläkt och motor, minst 25,000 timmar för remmen. ATEX fläkt Explosionssäker konstruktion uppfyller kraven enligt direktiv 94/9/EU (ATEX 95), i enlighet med enhetsgrupp II, 2G, 3G,explosionsgrupp IIB, och kan användas i zon 1 och 2.

10 VÄRMEBATTERI, KYL- BATTERI, BEFUKTARE Vatten / Ånga Kopparrör och aluminiumlameller. Max. drifttryck: 16 bar vid max. drifttemperatur på 100 C. Max. drifttryck: 10 bar vid max. drifttemperatur på 150 C. Flera olika värmebatterier, klarar kraven till de flesta applikationer. Möjligt att välja specialbatterier. El Lång livslängd 3-fas (3 x 230V, 3 x 400V) värmeelement. Två termiska överhettningsskydd. Uppvärmning i steg. Gas Lämpligt för tilluftsaggregat, uppvärmning av luft i industri- och komersiellalokaler som har naturgas. Utrustad med modulerande gasfläktbrännare för naturgas. Kort uppvärmningstid, mycket ekonomisk. Tillverkat i korrosionsresistant rostfritt stål, latent värme från kondensation av avluftgas kan användas i uppvärmningssyfte. Kyla Två olika typer av kyla: vatten eller DX. Kopparrör och aluminium lameller. Max. drivtryck: 16 bar vid max. drifttemperatur 100 C (vatten). Max. drivtryck: 10 bar vid max. drifttemperatur 150 C (vatten). Max. drivtryck: 22 bar vid max. drifttemperatur 100 C (DX). Kylsektionen har dropp eliminator och kondenstråg i rostfritt stål för vatten dränering. I det breda sortimentet finns kylbatterier som uppfyller kraven förde flesta applikationer. Möjligt att välja specialbatterier. Befuktning Ökar fukten i tilluften. Evaporativ eller ångbefuktning. Möjligt att kyla luft med evaporativ befuktare. Fungerar med normalt kranvatten. Låg energiförbrukning. Hygienisk och servicevänlig.

11 VÄRMEVÄXLARE Rotor Verkningsgrad upp till 85%. Fuktöverföring. Aluminium rotor med ram i galvaniserad stålplåt. Speciell beläggning för olika applikationer: kondensation, kondensation (epoxy behandlad), kondensation(aluminium legering), hygroskopisk, sorption. Utrymmessparande installation. Lämplig för höga luftflöden. Kan utrustas med hastighetsreglering (0-10V signal). Ingen risk för frysning eller kondensation. Låga tryckförluster. Korsströmsväxlare Verkningsgrad upp till 75%. Separata luftvägar, nästan ingen överföring av fukt, ingen blandning av luft. Minimalt underhåll. Inga rörliga delar. Frysskydds funktion. Reglering av by-passpjäll: sommarfunktion, etc. Värmeväxlare i aluminium. Aluminium eller epoxybehandlade lameller. Dropptråg i rostfritt stål. Stora dörrar vilket förenklar inspektion och service. Motströmsväxlare Verkningsgrad upp till 94 %. eparata luftvägar, nästan ingen fuktöverföring, ingen blandning av luft. Minimalt underhåll. Inga rörliga delar. Reglering av by-passpjäll: sommarfunktion, etc. Värmeväxlare i aluminium. Aluminium eller epoxybehandlade lameller. Kompakt, effektiv och ekonomisk för små och mellanstora luftflöden. Dropptråg i rostfritt stål. Stora dörrar vilket förenklar inspektion och service. Batteriåtervinning Verkningsgrad upp till 80%. Energiöverföring via cirkulerande media. Till- och frånluftsdel kan vara åtskilda. Kan installeras i existerande utrustning. Kompakt konstruktion. Ingen blandning av luftflöden. Kräver litet utrymme.

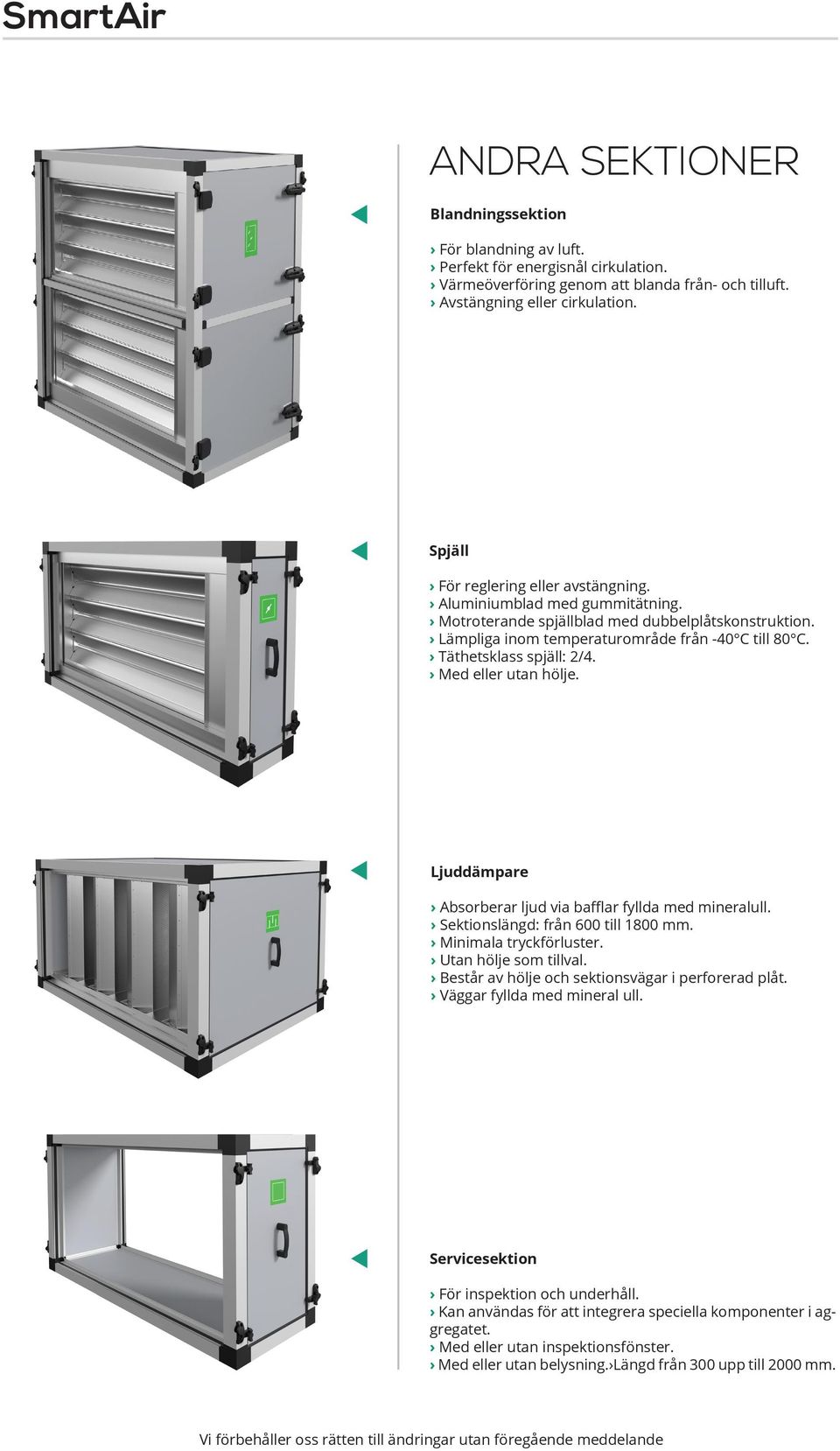

12 ANDRA SEKTIONER Blandningssektion För blandning av luft. Perfekt för energisnål cirkulation. Värmeöverföring genom att blanda från- och tilluft. Avstängning eller cirkulation. Spjäll För reglering eller avstängning. Aluminiumblad med gummitätning. Motroterande spjällblad med dubbelplåtskonstruktion. Lämpliga inom temperaturområde från -40 C till 80 C. Täthetsklass spjäll: 2/4. Med eller utan hölje. Ljuddämpare Absorberar ljud via bafflar fyllda med mineralull. Sektionslängd: från 600 till 1800 mm. Minimala tryckförluster. Utan hölje som tillval. Består av hölje och sektionsvägar i perforerad plåt. Väggar fyllda med mineral ull. Servicesektion För inspektion och underhåll. Kan användas för att integrera speciella komponenter i aggregatet. Med eller utan inspektionsfönster. Med eller utan belysning. Längd från 300 upp till 2000 mm.

13 Reglering Styrutrustningen kan anpassas efter kundbehov. SmartAir aggregaten är konfigurerade och testade med alla nödvändiga komponenter från fabrik. Styrutrustningen uppfyller kraven enligt EU direktiven (MD, EMC och LVD) och är CEmärkta. SmatAir är den perfekta lösningen för både små installationer med enkel reglering och större installationer med krav på datakommunikation. Aggregaten är fristående och kräver ingen större elinstallation på plats. Styrutrustningen är redo att startas så fort aggregatet är installerat (plugand-play). Styrutrustningen kan byggas in i aggregatet, utanpåliggande eller i ett separat automatikskåp. Siemens (med POL871; POL822; POL 895 kontrollpaneler), Regin (ED9200; E3-DSP ) eller MCB (Stouch; Ptouch) reglersystem finns att välja mellan. SmartAir reglermöjligheter: Inomhus/utomhus utförande (upp till IP65). PC reglering via Modbus (RS485); TCP/IP; LON; BACNet MSTP; Mbus; BACNet IP; Web; KNX. Behovsstyrning: CO2, Fukt, Konstant tryck. En eller två kontrollpaneler kan anslutas. Plug and play alla komponenter är testade och anslutna. Ställdon för värme/kyla (vatten). Filtervakt (PS 600B). Motoriserade för tillufts-, avlufts- och blandningsspjäll. Sensorer för olika parametrar. Brand termostat. Externa brytare. Sensorer på kanal/rum för nattkyla. Frysskydd för värmebatteri. Rök detektor och brandspjäll med tillhörande reglerutrustning. Testat i oberoende laboratorium SIVENTA, enligt EN ISO/IEC Utförda tester: Aerodynamik. Termisk. Akustik Elektrisk kapacitet. Ljudeffektnivå. Bestämning av ljudenergi nivå. TESTED Standarder Konstruktionen är baserad på de ställda kraven i följande CE och ISO standarder: EN 308 Värmeväxlare. Testprocedur. EN 779 Bestämning av filtreringsegenskaper. EN 1751 Luftteknisk provning av spjäll och ventiler. EN 1886 Luftbehandlingsaggregat, mekaniska egenskaper. EN Klassificiering och bestämning av prestanda för aggregat och komponenter. EN Ventilation för lokaler. Funktionskrav. EN Elektrisk utrustning för maskiner. EN ISO 3741 Fastställande av ljudeffektnivå i efterklangsrum. EN ISO 5136 Fastställande av ljudeffektnivå i kanal. EN ISO 9001 Kvalitetssystem. EN ISO Maskinsäkerhet. ISO 9001:2008 SmartAir testade vid TÜV SÜD Industrie Service GmbH Center of Competence for Refrigeration and Air Conditioning.

14 SMART PRODUKTVALSPROGRAM FÖR MODULAGGREGAT VentMaster v5 Fördelar: Prisberäkning (för registrerade användare). Spara data för valt aggregat på Saldas server (för registrerade användare). Exportera ritning till DXF-fil. Exportera teknisk specifikation till PDF. Beställning direkt från VentMaster (för registrerade användare): Automatisk uppdatering av mjukvara. Testat och certifierat av Eurovent. Gratis programvara. Gå till för att ladda ner VentMaster. VentMaster

15 SmartAir REFERENSER Tammerfors Tower Hotel, Tammerfors, Finland Klaipėda färjeterminal, Klaipėda, Lithuania Tammerfors har ett fuktigt kontinentalt klimat med kalla vintrar ( rekord -35oC), varma somrar och stor säsongsvariation. Salda accepterade utmaningen att leverera luftbehandlingsaggregat till stadens högsta byggnad. Tammerfors Tower hotel är det högsta hotellet i Finland med sina 88 meter. Salda har levererat 8 st SmartAir modulaggregat med roterande- och korsströmsväxlare till deras ventilationssystem. RumänienKlaipėda färjeterminal är lokaliserad på Östersjöns ostkust. Klimatet är kallt och fuktigt. Färjeterminalen förväntas att ta upp till passagerare och 6 miljoner ton gods varje år. Projektet kräver en hög luftkvalite i olika typer av lokaler: administration, ankomst- och avgpångshall, lager. Salda har levererat SmartAir modulaggregat med gasvärmare och roterande växlare, RIRS 1500HW och ett tilluftsaggregat typ VEKA 2000 för komfortventilation. Tammerfors badhus, Tammerfors, Finland ACE Kozloduy Kärnkraftverk AETS Kozloduy, Kozloduy, Bulgarien Coltea Sjukhus, Bukarest, Rumänien Volkswagen-Slovakia a.s., Bratislava, Slovakien

16 Leverantör SALDA AB Sjöuddevägen 3 SE Växjö +46 (0) info@salda.se
