Drift och skötselanvisning Primex Matilda

Transkript

1 Drift och skötselanvisning Primex Matilda Vägghängd V1-R2 t. om V2-R2 (Övre bilden visar central med elektronisk varmvattenreglering) Golvmonterad V2-R3 t. om V2-R4 Vid behov av service kontakta... 1 (27)

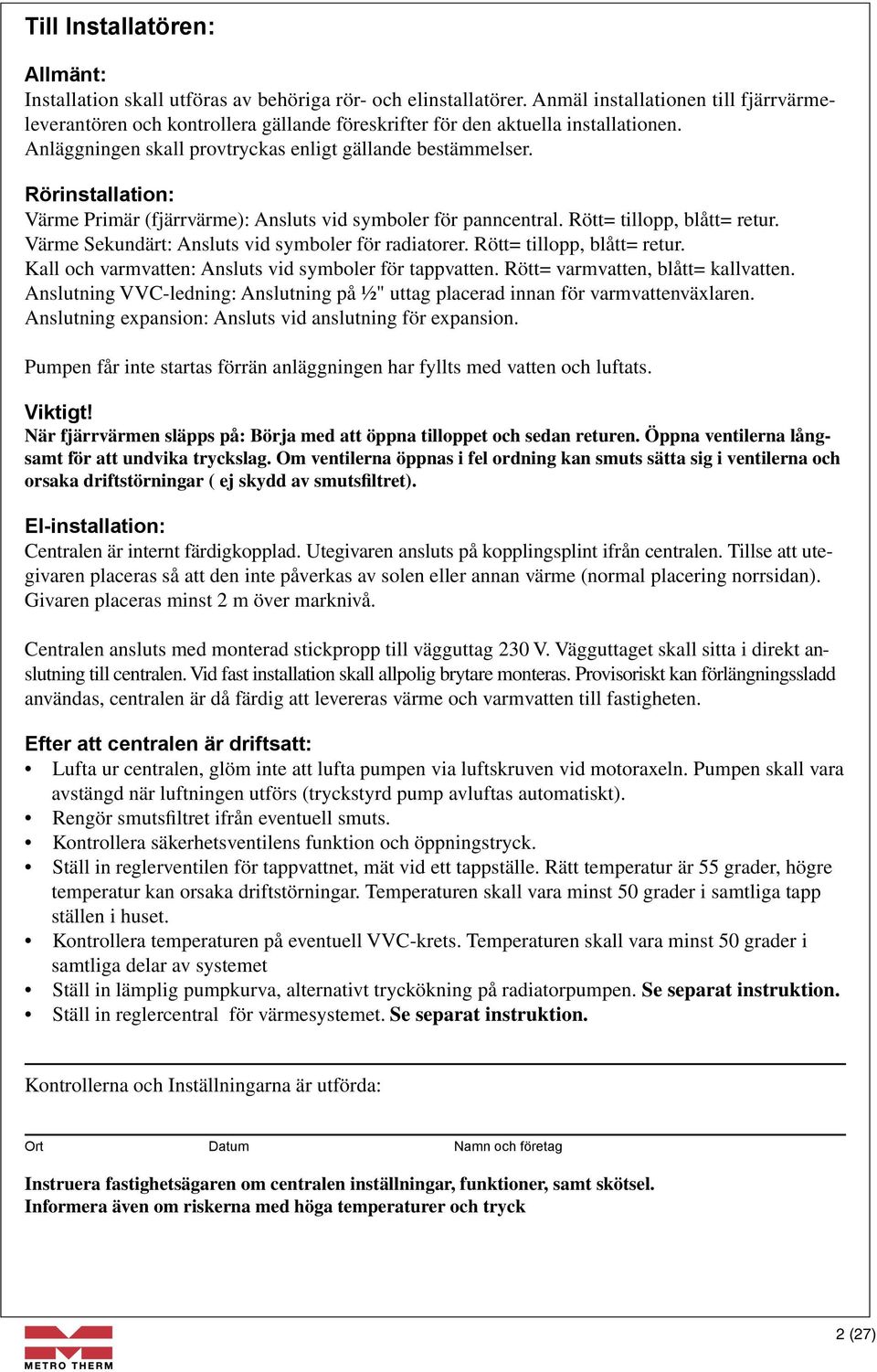

2 Till Installatören: Allmänt: Installation skall utföras av behöriga rör- och elinstallatörer. Anmäl installationen till fjärrvärmeleverantören och kontrollera gällande föreskrifter för den aktuella installationen. Anläggningen skall provtryckas enligt gällande bestämmelser. Rörinstallation: Värme Primär (fjärrvärme): Ansluts vid symboler för panncentral. Rött= tillopp, blått= retur. Värme Sekundärt: Ansluts vid symboler för radiatorer. Rött= tillopp, blått= retur. Kall och varmvatten: Ansluts vid symboler för tappvatten. Rött= varmvatten, blått= kallvatten. Anslutning VVC-ledning: Anslutning på ½" uttag placerad innan för varmvattenväxlaren. Anslutning expansion: Ansluts vid anslutning för expansion. Pumpen får inte startas förrän anläggningen har fyllts med vatten och luftats. Viktigt! När fjärrvärmen släpps på: Börja med att öppna tilloppet och sedan returen. Öppna ventilerna långsamt för att undvika tryckslag. Om ventilerna öppnas i fel ordning kan smuts sätta sig i ventilerna och orsaka driftstörningar ( ej skydd av smutsfiltret). El-installation: Centralen är internt färdigkopplad. Utegivaren ansluts på kopplingsplint ifrån centralen. Tillse att utegivaren placeras så att den inte påverkas av solen eller annan värme (normal placering norrsidan). Givaren placeras minst 2 m över marknivå. Centralen ansluts med monterad stickpropp till vägguttag 230 V. Vägguttaget skall sitta i direkt anslutning till centralen. Vid fast installation skall allpolig brytare monteras. Provisoriskt kan förlängningssladd användas, centralen är då färdig att levereras värme och varmvatten till fastigheten. Efter att centralen är driftsatt: Lufta ur centralen, glöm inte att lufta pumpen via luftskruven vid motoraxeln. Pumpen skall vara avstängd när luftningen utförs (tryckstyrd pump avluftas automatiskt). Rengör smutsfiltret ifrån eventuell smuts. Kontrollera säkerhetsventilens funktion och öppningstryck. Ställ in reglerventilen för tappvattnet, mät vid ett tappställe. Rätt temperatur är 55 grader, högre temperatur kan orsaka driftstörningar. Temperaturen skall vara minst 50 grader i samtliga tapp ställen i huset. Kontrollera temperaturen på eventuell VVC-krets. Temperaturen skall vara minst 50 grader i samtliga delar av systemet Ställ in lämplig pumpkurva, alternativt tryckökning på radiatorpumpen. Se separat instruktion. Ställ in reglercentral för värmesystemet. Se separat instruktion. Kontrollerna och Inställningarna är utförda: Ort Datum Namn och företag Instruera fastighetsägaren om centralen inställningar, funktioner, samt skötsel. Informera även om riskerna med höga temperaturer och tryck 2 (27)

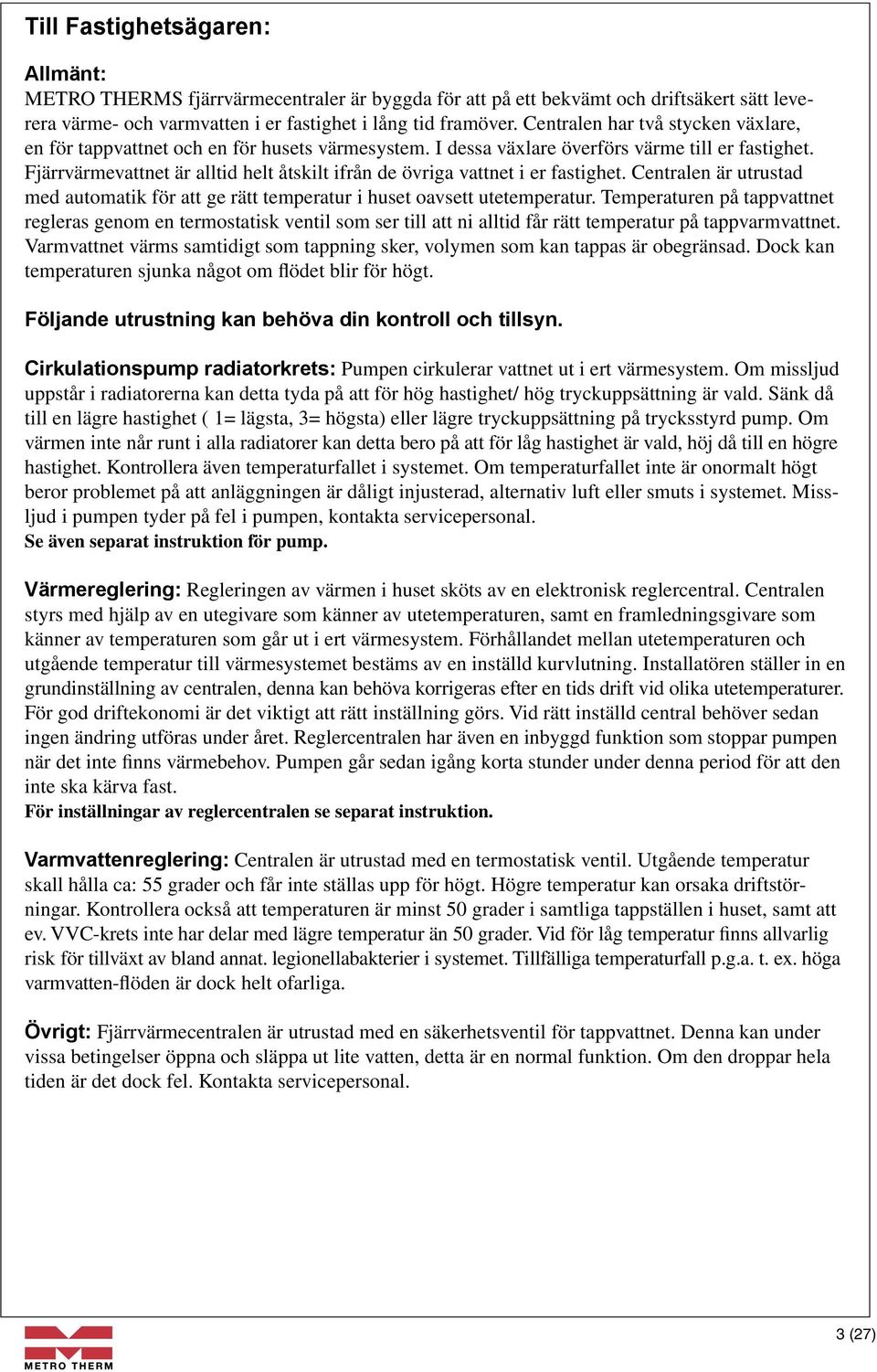

3 Till Fastighetsägaren: Allmänt: METRO THERMS fjärrvärmecentraler är byggda för att på ett bekvämt och driftsäkert sätt leverera värme- och varmvatten i er fastighet i lång tid framöver. Centralen har två stycken växlare, en för tappvattnet och en för husets värmesystem. I dessa växlare överförs värme till er fastighet. Fjärrvärmevattnet är alltid helt åtskilt ifrån de övriga vattnet i er fastighet. Centralen är utrustad med automatik för att ge rätt temperatur i huset oavsett utetemperatur. Temperaturen på tappvattnet regleras genom en termostatisk ventil som ser till att ni alltid får rätt temperatur på tappvarmvattnet. Varmvattnet värms samtidigt som tappning sker, volymen som kan tappas är obegränsad. Dock kan temperaturen sjunka något om flödet blir för högt. Följande utrustning kan behöva din kontroll och tillsyn. Cirkulationspump radiatorkrets: Pumpen cirkulerar vattnet ut i ert värmesystem. Om missljud uppstår i radiatorerna kan detta tyda på att för hög hastighet/ hög tryckuppsättning är vald. Sänk då till en lägre hastighet ( 1= lägsta, 3= högsta) eller lägre tryckuppsättning på trycksstyrd pump. Om värmen inte når runt i alla radiatorer kan detta bero på att för låg hastighet är vald, höj då till en högre hastighet. Kontrollera även temperaturfallet i systemet. Om temperaturfallet inte är onormalt högt beror problemet på att anläggningen är dåligt injusterad, alternativ luft eller smuts i systemet. Missljud i pumpen tyder på fel i pumpen, kontakta servicepersonal. Se även separat instruktion för pump. Värmereglering: Regleringen av värmen i huset sköts av en elektronisk reglercentral. Centralen styrs med hjälp av en utegivare som känner av utetemperaturen, samt en framledningsgivare som känner av temperaturen som går ut i ert värmesystem. Förhållandet mellan utetemperaturen och utgående temperatur till värmesystemet bestäms av en inställd kurvlutning. Installatören ställer in en grundinställning av centralen, denna kan behöva korrigeras efter en tids drift vid olika utetemperaturer. För god driftekonomi är det viktigt att rätt inställning görs. Vid rätt inställd central behöver sedan ingen ändring utföras under året. Reglercentralen har även en inbyggd funktion som stoppar pumpen när det inte finns värmebehov. Pumpen går sedan igång korta stunder under denna period för att den inte ska kärva fast. För inställningar av reglercentralen se separat instruktion. Varmvattenreglering: Centralen är utrustad med en termostatisk ventil. Utgående temperatur skall hålla ca: 55 grader och får inte ställas upp för högt. Högre temperatur kan orsaka driftstörningar. Kontrollera också att temperaturen är minst 50 grader i samtliga tappställen i huset, samt att ev. VVC-krets inte har delar med lägre temperatur än 50 grader. Vid för låg temperatur finns allvarlig risk för tillväxt av bland annat. legionellabakterier i systemet. Tillfälliga temperaturfall p.g.a. t. ex. höga varmvatten-flöden är dock helt ofarliga. Övrigt: Fjärrvärmecentralen är utrustad med en säkerhetsventil för tappvattnet. Denna kan under vissa betingelser öppna och släppa ut lite vatten, detta är en normal funktion. Om den droppar hela tiden är det dock fel. Kontakta servicepersonal. 3 (27)

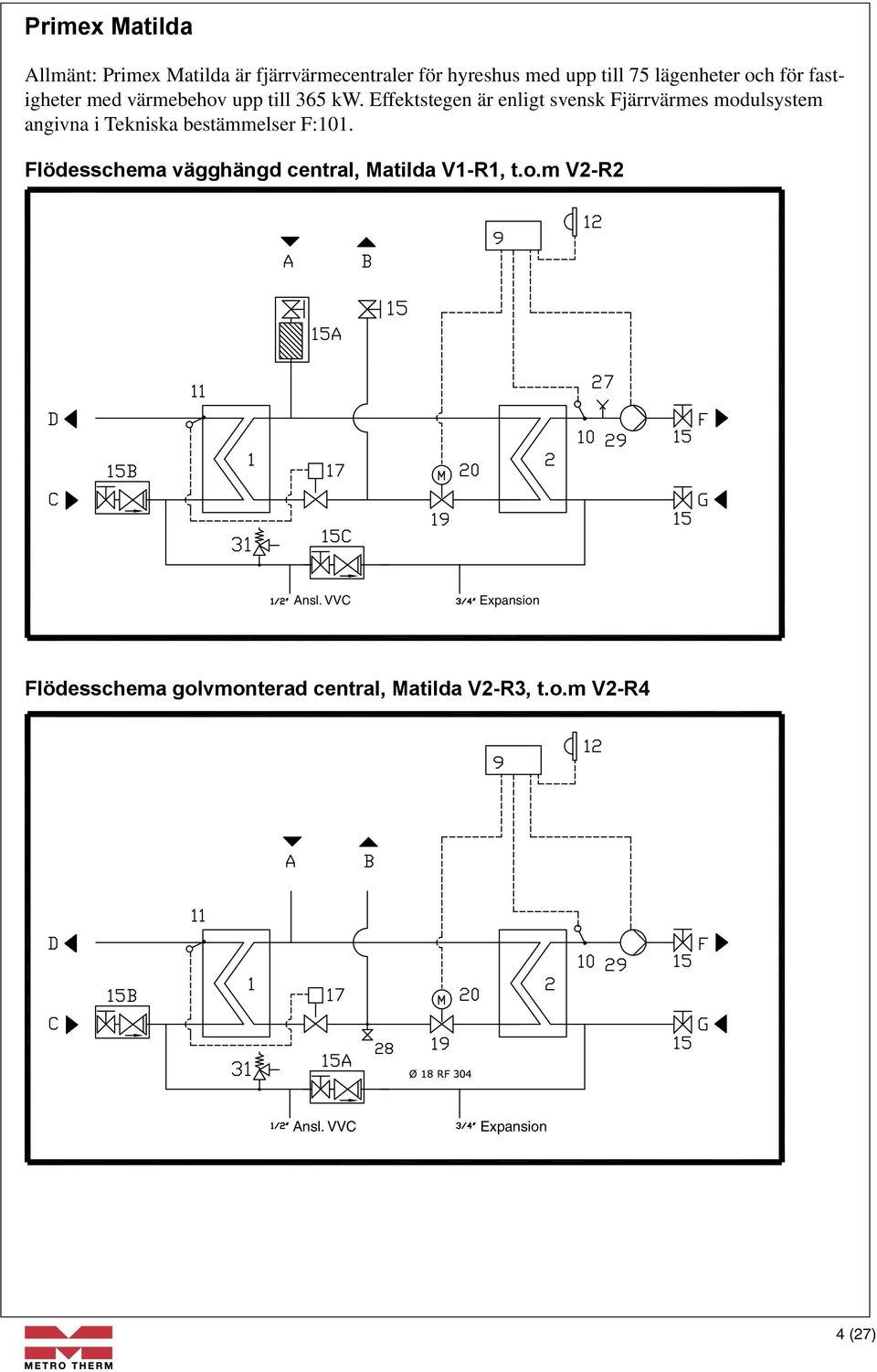

4 Primex Matilda Allmänt: Primex Matilda är fjärrvärmecentraler för hyreshus med upp till 75 lägenheter och för fastigheter med värmebehov upp till 365 kw. Effektstegen är enligt svensk Fjärrvärmes modulsystem angivna i Tekniska bestämmelser F:101. Flödesschema vägghängd central, Matilda V1-R1, t.o.m V2-R2 Flödesschema golvmonterad central, Matilda V2-R3, t.o.m V2-R4 4 (27)

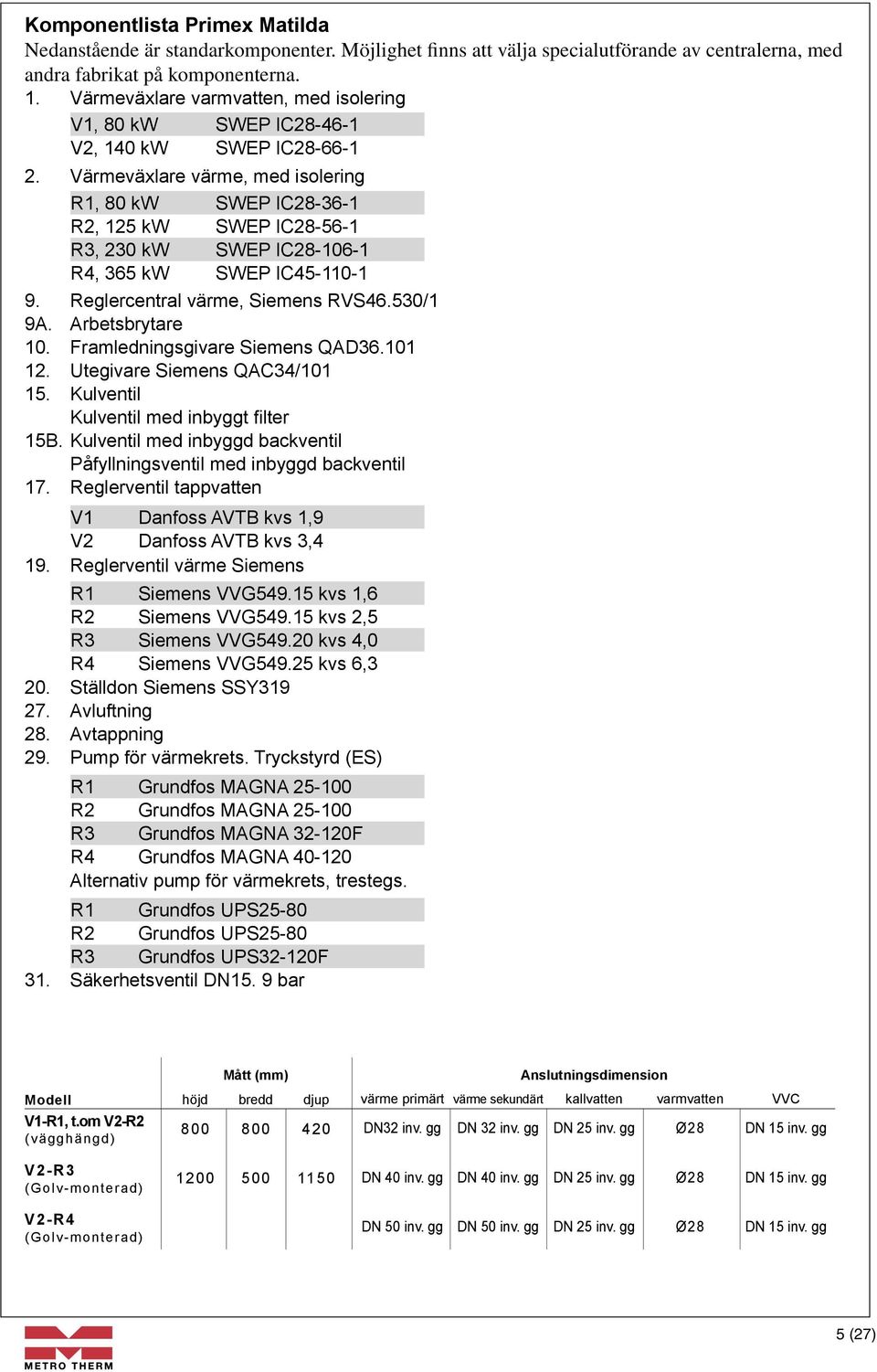

5 Komponentlista Primex Matilda Nedanstående är standarkomponenter. Möjlighet finns att välja specialutförande av centralerna, med andra fabrikat på komponenterna. 1. Värmeväxlare varmvatten, med isolering V1, 80 kw SWEP IC V2, 140 kw SWEP IC Värmeväxlare värme, med isolering R1, 80 kw SWEP IC R2, 125 kw SWEP IC R3, 230 kw SWEP IC R4, 365 kw SWEP IC Reglercentral värme, Siemens RVS46.530/1 9A. Arbetsbrytare 10. Framledningsgivare Siemens QAD Utegivare Siemens QAC34/ Kulventil Kulventil med inbyggt filter 15B. Kulventil med inbyggd backventil Påfyllningsventil med inbyggd backventil 17. Reglerventil tappvatten V1 Danfoss AVTB kvs 1,9 V2 Danfoss AVTB kvs 3,4 19. Reglerventil värme Siemens R1 Siemens VVG kvs 1,6 R2 Siemens VVG kvs 2,5 R3 Siemens VVG kvs 4,0 R4 Siemens VVG kvs 6,3 20. Ställdon Siemens SSY Avluftning 28. Avtappning 29. Pump för värmekrets. Tryckstyrd (ES) R1 Grundfos MAGNA R2 Grundfos MAGNA R3 Grundfos MAGNA F R4 Grundfos MAGNA Alternativ pump för värmekrets, trestegs. R1 Grundfos UPS25-80 R2 Grundfos UPS25-80 R3 Grundfos UPS32-120F 31. Säkerhetsventil DN15. 9 bar Modell V1-R1, t.om V2-R2 (vägghängd) V2-R3 (Golv-monterad) V2-R4 (Golv-monterad) Mått (mm) höjd bredd djup Anslutningsdimension värme primärt värme sekundärt kallvatten varmvatten VVC DN32 inv. gg DN 32 inv. gg DN 25 inv. gg Ø28 DN 15 inv. gg DN 40 inv. gg DN 40 inv. gg DN 25 inv. gg Ø28 DN 15 inv. gg DN 50 inv. gg DN 50 inv. gg DN 25 inv. gg Ø28 DN 15 inv. gg 5 (27)

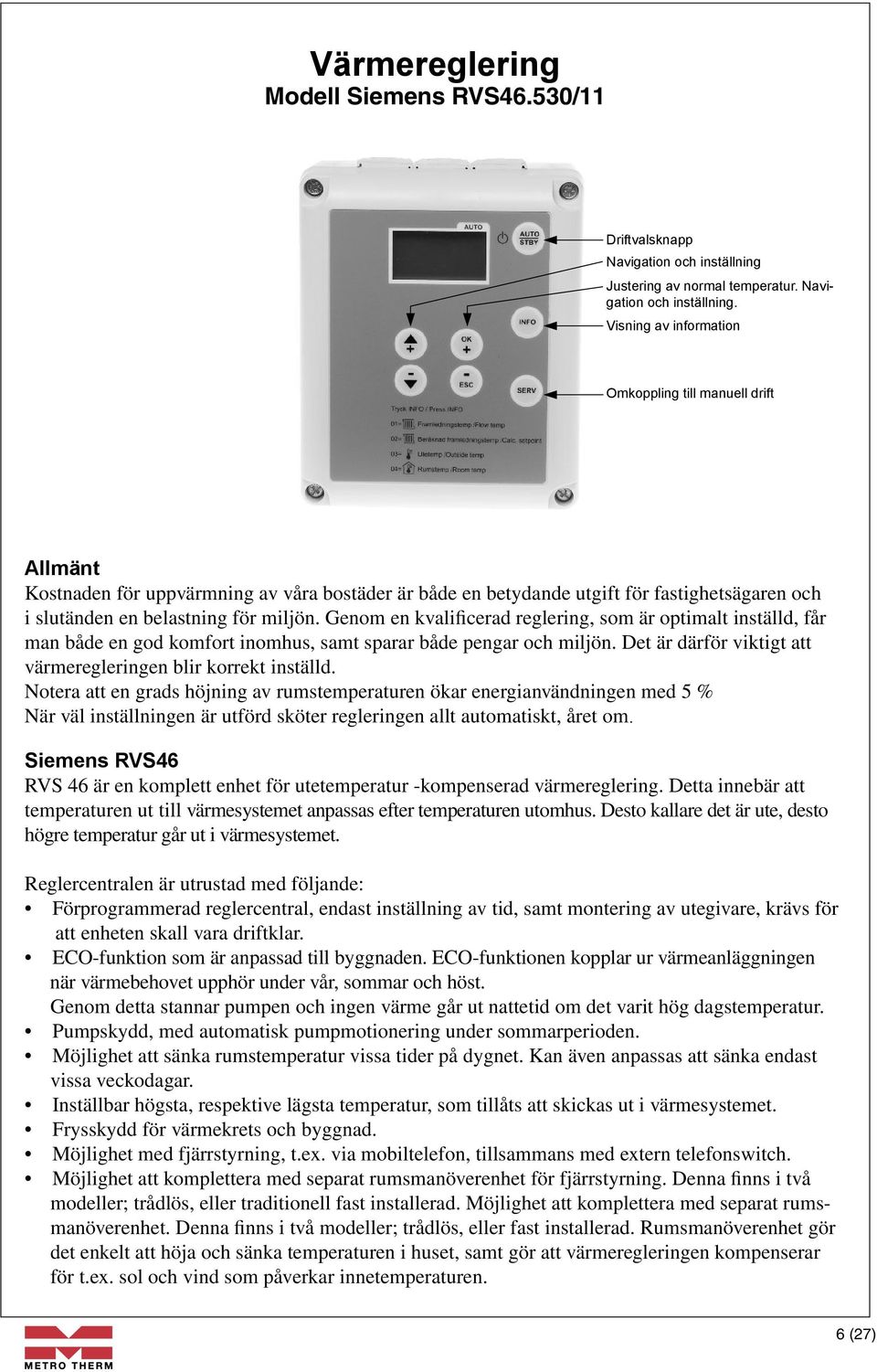

6 Värmereglering Modell Siemens RVS46.530/11 Driftvalsknapp Navigation och inställning Justering av normal temperatur. Navigation och inställning. Visning av information Omkoppling till manuell drift Reglercentral RVS46.530/1 (OEM) Allmänt Kostnaden för uppvärmning av våra Användarmanual bostäder är både en betydande utgift för fastighetsägaren och i slutänden en belastning för miljön. Genom en kvalificerad reglering, som är optimalt inställd, får man både en god komfort inomhus, samt sparar både pengar och miljön. Det är därför viktigt att värmeregleringen blir korrekt inställd. Notera att en grads höjning av rumstemperaturen ökar energianvändningen med 5 % När väl inställningen är utförd sköter regleringen allt automatiskt, året om. Siemens RVS46 RVS 46 är en komplett enhet för utetemperatur -kompenserad värmereglering. Detta innebär att temperaturen ut till värmesystemet anpassas efter temperaturen utomhus. Desto kallare det är ute, desto högre temperatur går ut i värmesystemet. Reglercentralen är utrustad med följande: Förprogrammerad reglercentral, endast inställning av tid, samt montering av utegivare, krävs för att enheten skall vara driftklar. ECO-funktion som är anpassad till byggnaden. ECO-funktionen kopplar ur värmeanläggningen när värmebehovet upphör under vår, sommar och höst. Genom detta stannar pumpen och ingen värme går ut nattetid om det varit hög dagstemperatur. Pumpskydd, med automatisk pumpmotionering under sommarperioden. SE1G2353sv2 Möjlighet att sänka rumstemperatur vissa tider på dygnet. Kan även anpassas att sänka endast Building Tech vissa veckodagar. Inställbar högsta, respektive lägsta temperatur, som tillåts att skickas ut i värmesystemet. Frysskydd för värmekrets och byggnad. Möjlighet med fjärrstyrning, t.ex. via mobiltelefon, tillsammans med extern telefonswitch. Möjlighet att komplettera med separat rumsmanöverenhet för fjärrstyrning. Denna finns i två modeller; trådlös, eller traditionell fast installerad. Möjlighet att komplettera med separat rumsmanöverenhet. Denna finns i två modeller; trådlös, eller fast installerad. Rumsmanöverenhet gör det enkelt att höja och sänka temperaturen i huset, samt gör att värmeregleringen kompenserar för t.ex. sol och vind som påverkar innetemperaturen. 6 (27)

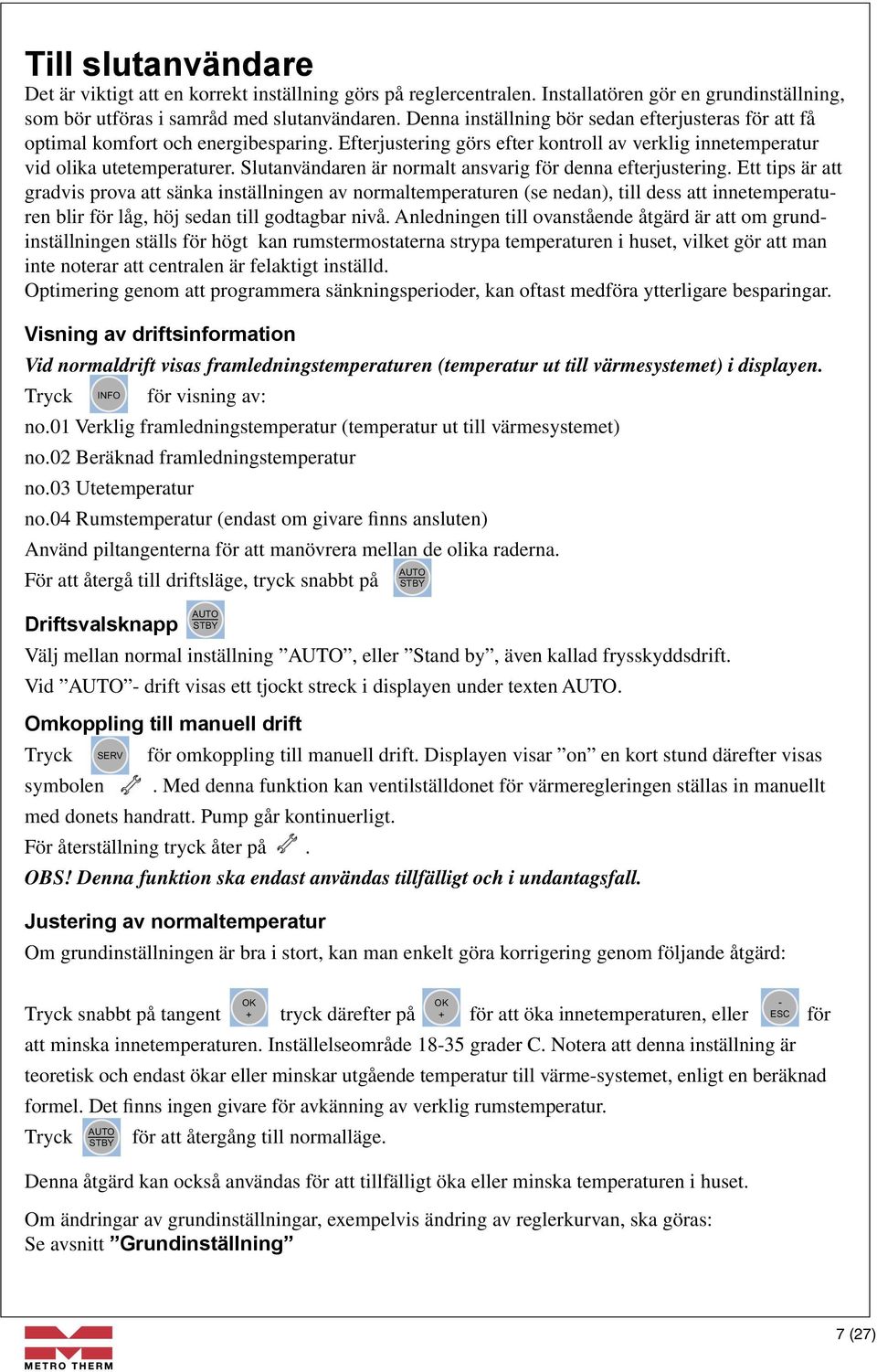

7 Till slutanvändare Det är viktigt att en korrekt inställning görs på reglercentralen. Installatören gör en grundinställning, som bör utföras i samråd med slutanvändaren. Denna inställning bör sedan efterjusteras för att få optimal komfort och energibesparing. Efterjustering görs efter kontroll av verklig innetemperatur vid olika utetemperaturer. Slutanvändaren är normalt ansvarig för denna efterjustering. Ett tips är att gradvis prova att sänka inställningen av normaltemperaturen (se nedan), till dess att innetemperaturen blir för låg, höj sedan till godtagbar nivå. Anledningen till ovanstående åtgärd är att om grundinställningen ställs för högt kan rumstermostaterna strypa temperaturen i huset, vilket gör att man inte noterar att centralen är felaktigt inställd. Optimering genom att programmera sänkningsperioder, kan oftast medföra ytterligare besparingar. Visning av driftsinformation Vid normaldrift visas framledningstemperaturen (temperatur ut till värmesystemet) i displayen. Tryck för visning av: no.01 Verklig framledningstemperatur (temperatur ut till värmesystemet) no.02 Beräknad framledningstemperatur no.03 Utetemperatur no.04 Rumstemperatur (endast om givare finns ansluten) Använd piltangenterna för att manövrera mellan de olika raderna. För att återgå till driftsläge, tryck snabbt på Driftsvalsknapp Välj mellan normal inställning AUTO, eller Stand by, även kallad frysskyddsdrift. Vid AUTO - drift visas ett tjockt streck i displayen under texten AUTO. Omkoppling till manuell drift Tryck symbolen INFO SERV AUTO STBY för omkoppling till manuell drift. Displayen visar on en kort stund därefter visas. Med denna funktion kan ventilställdonet för värmeregleringen ställas in manuellt med donets handratt. Pump går kontinuerligt. För återställning tryck åter på. OBS! Denna funktion ska endast användas tillfälligt och i undantagsfall. Justering av normaltemperatur AUTO STBY Om grundinställningen är bra i stort, kan man enkelt göra korrigering genom följande åtgärd: Tryck snabbt på tangent tryck därefter på för att öka innetemperaturen, eller ESC för att minska innetemperaturen. Inställelseområde grader C. Notera att denna inställning är teoretisk och endast ökar eller minskar utgående temperatur till värme-systemet, enligt en beräknad formel. Det finns ingen givare för avkänning av verklig rumstemperatur. Tryck AUTO STBY för att återgång till normalläge. Denna åtgärd kan också användas för att tillfälligt öka eller minska temperaturen i huset. Om ändringar av grundinställningar, exempelvis ändring av reglerkurvan, ska göras: Se avsnitt Grundinställning - 7 (27)

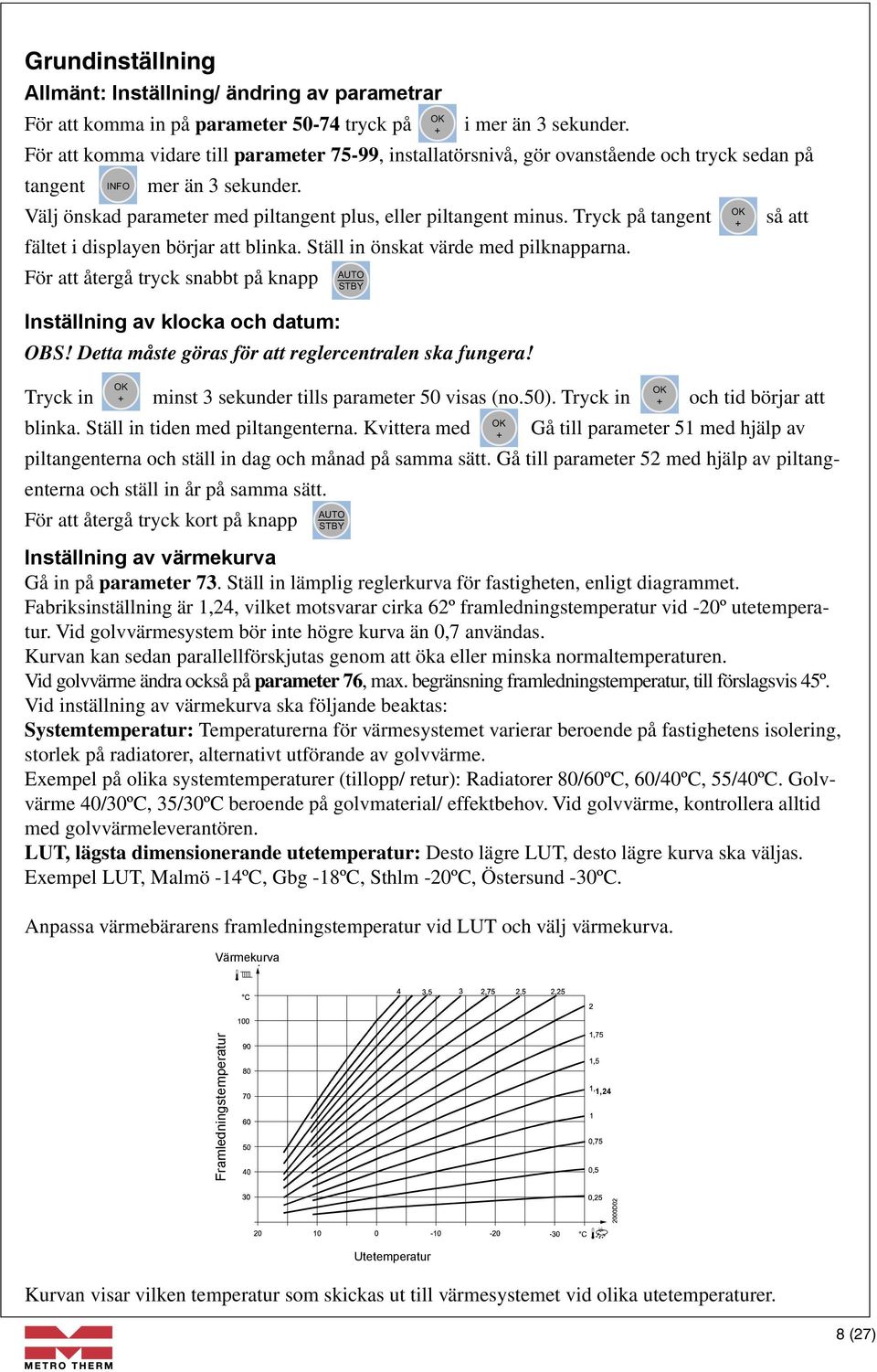

8 Grundinställning Allmänt: Inställning/ ändring av parametrar För att komma in på parameter tryck på i mer än 3 sekunder. För att komma vidare till parameter 75-99, installatörsnivå, gör ovanstående och tryck sedan på tangent INFO mer än 3 sekunder. Välj önskad parameter med piltangent plus, eller piltangent minus. Tryck på tangent fältet i displayen börjar att blinka. Ställ in önskat värde med pilknapparna. För att återgå tryck snabbt på knapp Inställning av klocka och datum: OBS! Detta måste göras för att reglercentralen ska fungera! så att Tryck in minst 3 sekunder tills parameter 50 visas (no.50). Tryck in och tid börjar att 2.11 Värmekurva RVS46.530/1 blinka. Ställ in tiden med piltangenterna. Kvittera med Gå till parameter 51 med hjälp av piltangenterna och ställ Normal in dag temperatur och månad för rummet på samma regleras inom sätt. värmeperioderna. Gå till parameter Värmeperioderna 52 med hjälp av piltangenterna och ställ in år på samma sätt. För att återgå tryck kort på knapp AUTO STBY AUTO STBY följer inställningarna på parametrarna Inställning av värmekurva TRF Gå in på parameter 73. Ställ in lämplig reglerkurva för fastigheten, enligt diagrammet C Fabriksinställning är 1,24, vilket motsvarar cirka 62º framledningstemperatur vid -20º utetemperatur. Vid golvvärmesystem bör inte högre kurva än 0,7 användas. TRKmax. Normal temperatur maxtemperatur (parameter 76) TRK Normal temperatur kyla (används ej i Sverige) Kurvan kan sedan parallellförskjutas TRR Sänktemperatur genom (parameter att öka 71) eller minska normaltemperaturen. TRF Frysskyddstemperatur Vid golvvärme ändra också på parameter 76, max. begränsning framledningstemperatur, till förslagsvis 45º. Vid Inmatning inställning av värmekurva Genom att ska ändra följande det inmatade beaktas: värdet höjs eller sänks värmekurvans lutning. Systemtemperatur: Temperaturerna för värmesystemet varierar beroende på fastighetens isolering, : Värmekretsens samtliga funktioner är urkopplade. Dock inte storlek på radiatorer, alternativt utförande byggnads- och av anläggningsfrysskyddet. golvvärme. Exempel på olika systemtemperaturer 2,5...40,0 Värmekretsens (tillopp/ samtliga retur): funktioner Radiatorer är inkopplade. 80/60ºC, 60/40ºC, 55/40ºC. Golvvärme 40/30ºC, 35/30ºC Öka: beroende Framledningstemperaturen på golvmaterial/ effektbehov. stiger högre vid Vid sjunkande golvvärme, kontrollera alltid utetemperatur. med golvvärmeleverantören. Minska: Framledningstemperaturen stiger mindre vid sjunkande LUT, lägsta dimensionerande utetemperatur: Desto lägre LUT, desto lägre kurva ska väljas. utetemperatur. Exempel LUT, Malmö -14ºC, Gbg -18ºC, Sthlm -20ºC, Östersund -30ºC. Värmekurva Anpassa värmebärarens framledningstemperatur vid LUT och välj värmekurva. Reglercentralen bildar framledningstemperaturbörvärdet med värmekurvan för att uppnå en konstant rumstemperatur, även utan rumsgivare. Ju större lutning av värmekurvan, desto högre framledningstemperatur vid låga Värmekurva utetemperaturer. TRR TRK TRKmax Framledningstemperatur 1,24 Utetemperatur Blandad utetemperatur Standardinställning för värmekurvans lutning är 1,24, se diagrammet. Genom att Kurvan visar vilken temperatur öka eller minska som standardvärdet skickas ut till (normal värmesystemet temperaturen) med vid knapparna olika utetemperaturer. /-, parallellförskjuts kurvan som innebär att framledningstemperaturen och därmed rumstemperaturen ökar eller minskar. Reglercentralen bildar framledningstemperaturbörvärdet för värmekretsen med hjälp av den inställda värmekurvan. 8 (27)

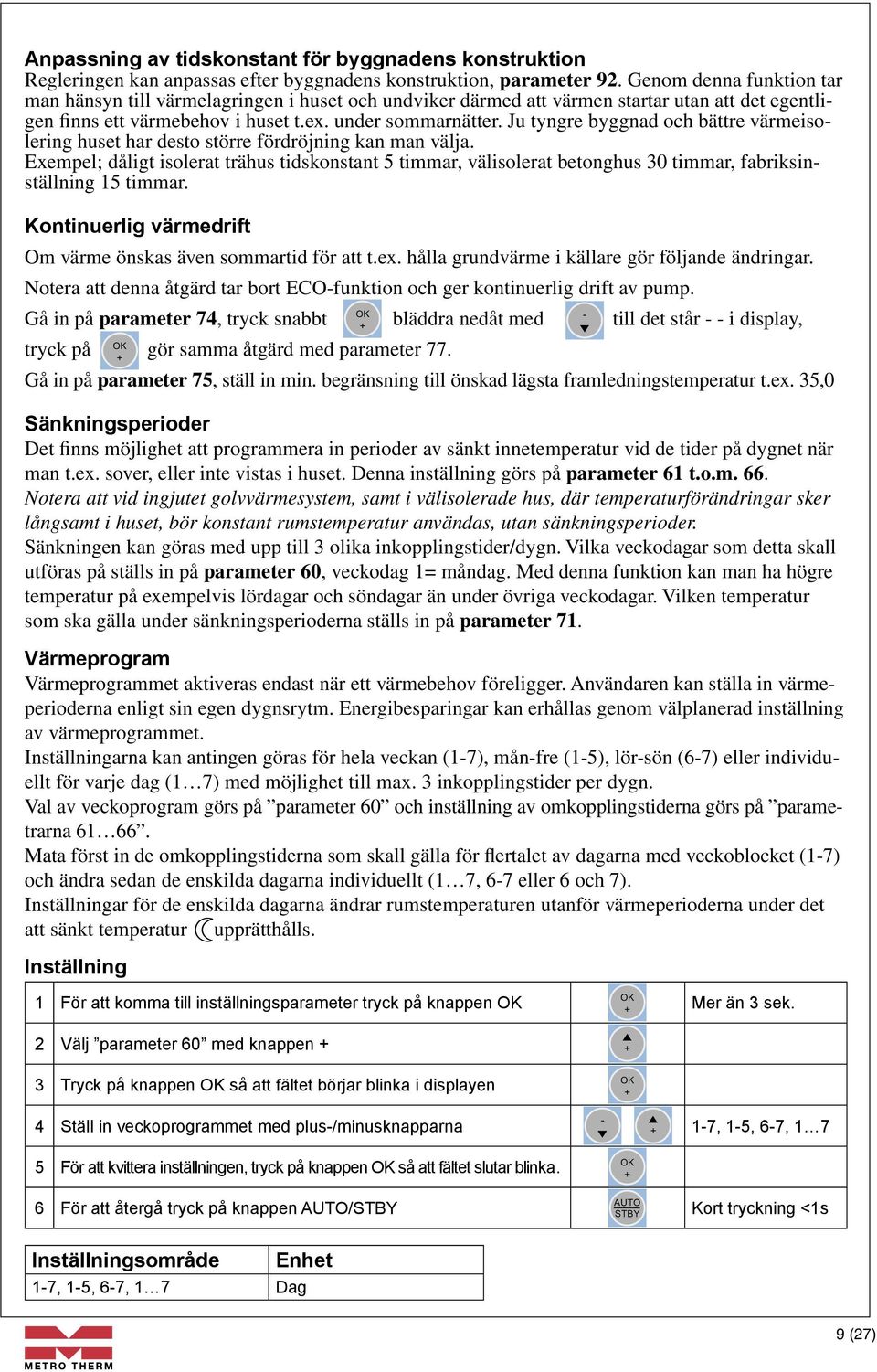

9 Anpassning av tidskonstant för byggnadens konstruktion Regleringen kan anpassas efter byggnadens konstruktion, parameter 92. Genom denna funktion tar man hänsyn till värmelagringen i huset och undviker därmed att värmen startar utan att det egentligen finns ett värmebehov i huset t.ex. under sommarnätter. Ju tyngre byggnad och bättre värmeisolering huset har desto större fördröjning kan man välja. Exempel; dåligt isolerat trähus tidskonstant 5 timmar, välisolerat betonghus 30 timmar, fabriksinställning 15 timmar. Kontinuerlig värmedrift Om värme önskas även sommartid för att t.ex. hålla grundvärme i källare gör följande ändringar. Notera att denna åtgärd tar bort ECO-funktion och ger kontinuerlig drift av pump. - Gå in på parameter 74, tryck snabbt bläddra nedåt med till det står - - i display, tryck på gör samma åtgärd med parameter 77. Gå in på parameter 75, ställ in min. begränsning till önskad lägsta framledningstemperatur t.ex. 35,0 Sänkningsperioder Det finns möjlighet att programmera in perioder av sänkt innetemperatur vid de tider på dygnet när man t.ex. sover, eller inte vistas i huset. Denna inställning görs på parameter 61 t.o.m. 66. Notera att vid ingjutet golvvärmesystem, samt i välisolerade hus, där temperaturförändringar sker långsamt i huset, bör konstant rumstemperatur användas, utan sänkningsperioder. Sänkningen kan göras med upp till 3 olika inkopplingstider/dygn. Vilka veckodagar som detta skall utföras på ställs in på parameter 60, veckodag 1= måndag. Med denna funktion kan man ha högre temperatur på exempelvis lördagar och söndagar än under övriga veckodagar. Vilken temperatur som ska gälla under sänkningsperioderna ställs in på parameter 71. Värmeprogram Värmeprogrammet aktiveras endast när ett värmebehov föreligger. Användaren kan ställa in värmeperioderna enligt sin egen dygnsrytm. Energibesparingar kan erhållas genom välplanerad inställning av värmeprogrammet. Inställningarna kan antingen göras för hela veckan (1-7), mån-fre (1-5), lör-sön (6-7) eller individuellt för varje dag (1 7) med möjlighet till max. 3 inkopplingstider per dygn. Val av veckoprogram görs på parameter 60 och inställning av omkopplingstiderna görs på parametrarna Mata först in de omkopplingstiderna som skall gälla för flertalet av dagarna med veckoblocket (1-7) och ändra sedan de enskilda dagarna individuellt (1 7, 6-7 eller 6 och 7). Inställningar för de enskilda dagarna ändrar rumstemperaturen utanför värmeperioderna under det att sänkt temperatur upprätthålls. Inställning 1 För att komma till inställningsparameter tryck på knappen Mer än 3 sek. 2 Välj parameter 60 med knappen 3 Tryck på knappen så att fältet börjar blinka i displayen 4 Ställ in veckoprogrammet med plus-/minusknapparna 1-7, 1-5, 6-7, För att kvittera inställningen, tryck på knappen så att fältet slutar blinka. AUTO 6 För att återgå tryck på knappen AUTO/STBY Kort tryckning <1s Inställningsområde Enhet 1-7, 1-5, 6-7, 1 7 Dag STBY 9 (27)

10 Helg/ semesterprogram Denna funktion ger möjlighet att ha en lägre temperatur i huset under längre frånvaro. Genom att programmera att temperaturen ska höjas innan hemkomst, så slipper man att komma hem till ett kallt hus. Parameter 67 start av perioden, dag/månad. Parameter 68 period slut dag/månad. Parameter 69 driftsätt under perioden =0 frysskydd, 1= sänkt temperatur. Felmeddelande Reglercentralen indikerar fel som kan uppstå i anläggningen. I displayen visas symbolen och bokstaven C följt av felet nummer (C.--) när ett fel har inträffat. Reglercentralen kan spara max. 2 felmeddelande. Felen tas inte bort förrän orsaken till felet har åtgärdats. Föreligger ytterligare fel, adderas dessa till minnet så snart utrymme finns. För visning av felkod tryck Indikering Felbeskrivning Ingen Inga fel C.10 Utetemperaturgivare C.30 Framledningstemperaturgivare C.61 Fel i rumsenheten C.85 Fel i radiolänken Valda givarvärden uppdateras inom max. 5 sek. Specifika Indikeringar Felbeskrivning --- Avbrott i givarledning eller ingen givare ansluten Det föreligger en kortslutning på givaren Fjärromställning Reglercentralen kan fjärrstyras via extern omkopplare tillsammans med t.ex. mobiltelefon eller annan extern reglerutrustning. Reglercentralen v.3 kommer då att reglera ner temperaturen till valfritt driftsätt. Inkopplingen utförs på ingång H1 och M i reglercentralen. Ange på programrad 90, Relä H1, om den anslutna omkopplarens reläfunktion är normalt stängd NC (förvalt) eller normalt öppen NO (NC=1, NO=0). Välj driftsätt vid påverkad av kontakt H1 på programrad 85. 0= ingen påverkan. 1= Beredskapsdrift/Standby även kallad frysskyddsdrift (förvalt). 2=Sänkt temperatur se programrad 71. 3= Normaldrift se programrad 70. 4= Automatisk värmedrift, AUTO enl tidstyrprogram. Felsökning Värmeregleringen fungerar inte. Ingen temperatur visas. Kontrollera spänning till reglercentralen. Genomför en återställning (Reset) genom att koppla ifrån matningsspänningen under minst 5 sek. Ventilställdonet öppnar eller stänger inte. Kontrollera att ventilställdonet är spänningssatt, se elkopplingsschemat. Reglercentralens funktionsknapp för manuell drift SERV inte är påverkad. Avbrott i den elektriska ledningen till styrdonet. Gör ett test av utgången, se programrad 93 på sista sidan. Kontrollera givarnas elektriska inkoppling. Gör ett test av ingångar, se INFO 10 (27)

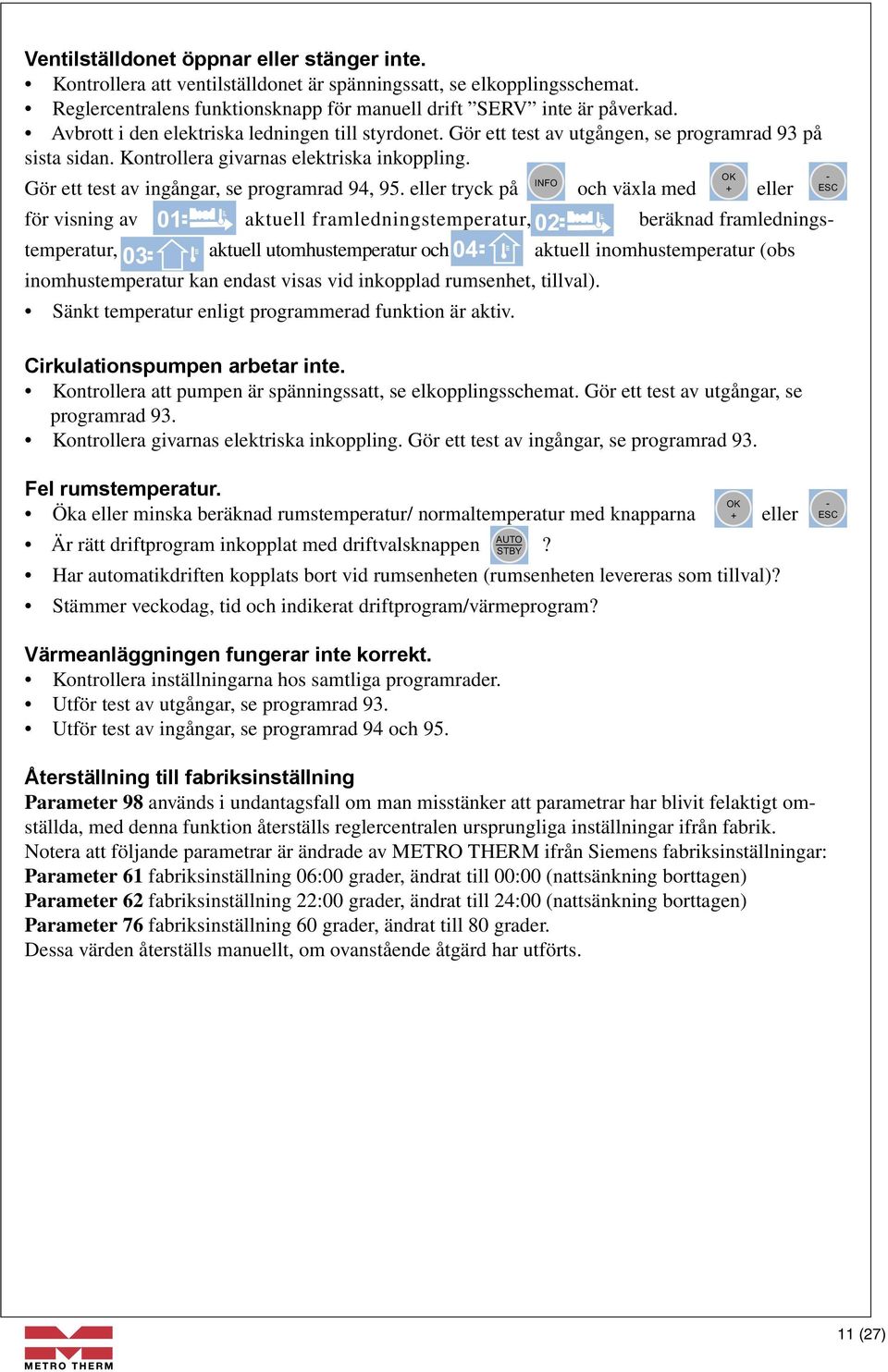

11 Ventilställdonet öppnar eller stänger inte. Kontrollera att ventilställdonet är spänningssatt, se elkopplingsschemat. Reglercentralens funktionsknapp för manuell drift SERV inte är påverkad. Avbrott i den elektriska ledningen till styrdonet. Gör ett test av utgången, se programrad 93 på sista sidan. Kontrollera givarnas elektriska inkoppling. INFO Gör ett test av ingångar, se programrad 94, 95. eller tryck på och växla med eller för visning av 01 aktuell framledningstemperatur, 02 beräknad framledningstemperatur, 03 aktuell utomhustemperatur och 04 aktuell inomhustemperatur (obs inomhustemperatur kan endast visas vid inkopplad rumsenhet, tillval). Sänkt temperatur enligt programmerad funktion är aktiv. Cirkulationspumpen arbetar inte. Kontrollera att pumpen är spänningssatt, se elkopplingsschemat. Gör ett test av utgångar, se programrad 93. Kontrollera givarnas elektriska inkoppling. Gör ett test av ingångar, se programrad 93. Fel rumstemperatur. Öka eller minska beräknad rumstemperatur/ normaltemperatur med knapparna eller. AUTO Är rätt driftprogram inkopplat med driftvalsknappen? Har automatikdriften kopplats bort vid rumsenheten (rumsenheten levereras som tillval)? Stämmer veckodag, tid och indikerat driftprogram/värmeprogram? Värmeanläggningen fungerar inte korrekt. Kontrollera inställningarna hos samtliga programrader. Utför test av utgångar, se programrad 93. Utför test av ingångar, se programrad 94 och 95. Återställning till fabriksinställning Parameter 98 används i undantagsfall om man misstänker att parametrar har blivit felaktigt omställda, med denna funktion återställs reglercentralen ursprungliga inställningar ifrån fabrik. Notera att följande parametrar är ändrade av METRO THERM ifrån Siemens fabriksinställningar: Parameter 61 fabriksinställning 06:00 grader, ändrat till 00:00 (nattsänkning borttagen) Parameter 62 fabriksinställning 22:00 grader, ändrat till 24:00 (nattsänkning borttagen) Parameter 76 fabriksinställning 60 grader, ändrat till 80 grader. Dessa värden återställs manuellt, om ovanstående åtgärd har utförts. STBY - ESC - ESC 11 (27)

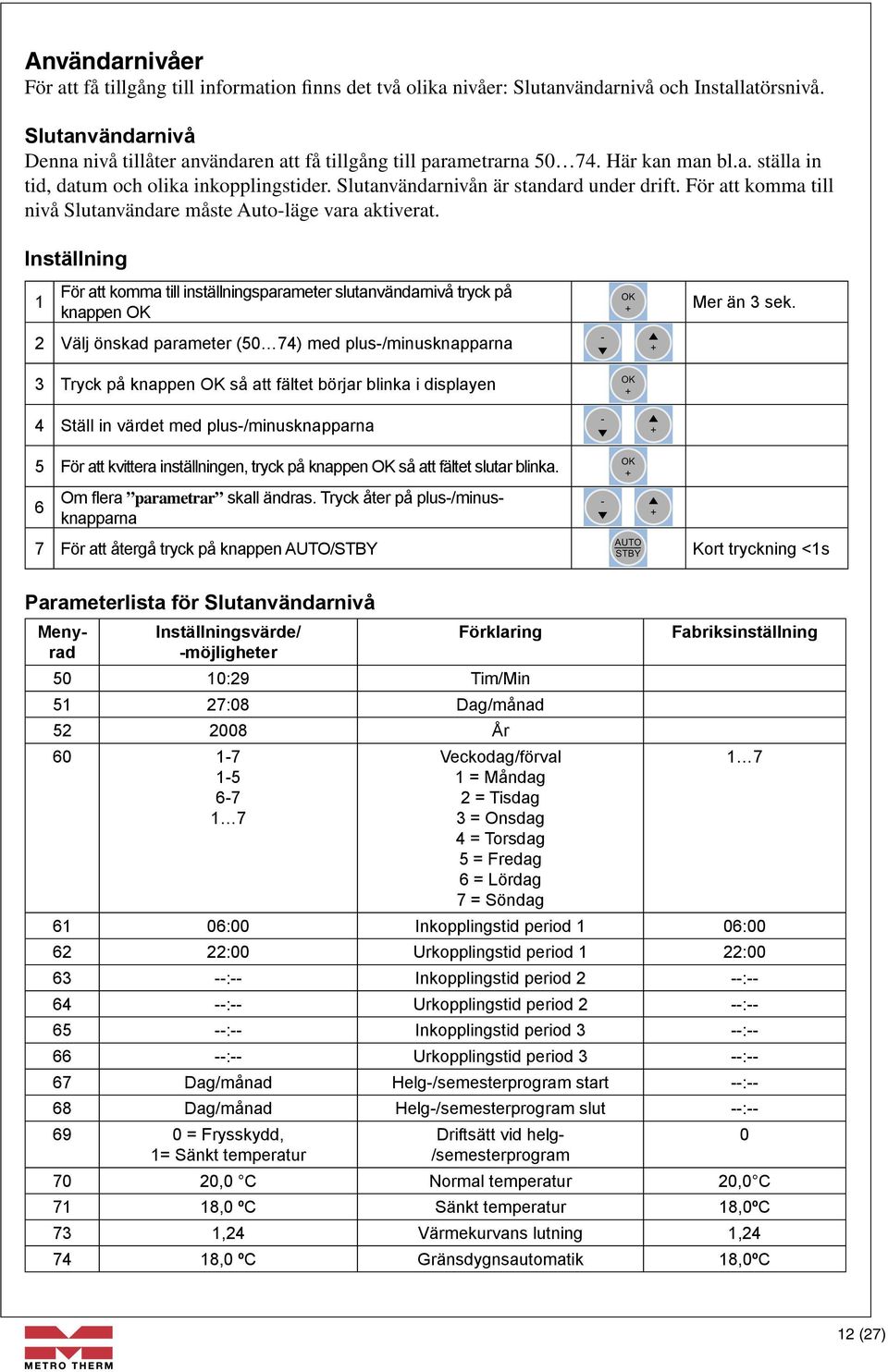

12 Användarnivåer För att få tillgång till information finns det två olika nivåer: Slutanvändarnivå och Installatörsnivå. Slutanvändarnivå Denna nivå tillåter användaren att få tillgång till parametrarna Här kan man bl.a. ställa in tid, datum och olika inkopplingstider. Slutanvändarnivån är standard under drift. För att komma till nivå Slutanvändare måste Auto-läge vara aktiverat. Inställning 1 För att komma till inställningsparameter slutanvändarnivå tryck på knappen Mer än 3 sek. 2 Välj önskad parameter (50 74) med plus-/minusknapparna - 3 Tryck på knappen så att fältet börjar blinka i displayen 4 Ställ in värdet med plus-/minusknapparna - 5 För att kvittera inställningen, tryck på knappen så att fältet slutar blinka. 6 AUTO 7 För att återgå tryck på knappen AUTO/STBY Kort tryckning <1s - STBY Parameterlista för Slutanvändarnivå Om flera parametrar skall ändras. Tryck åter på plus-/minusknapparna Menyrad Inställningsvärde/ -möjligheter Förklaring 50 10:29 Tim/Min 51 27:08 Dag/månad År Veckodag/förval 1 = Måndag 2 = Tisdag 3 = Onsdag 4 = Torsdag 5 = Fredag 6 = Lördag 7 = Söndag Fabriksinställning :00 Inkopplingstid period 1 06: :00 Urkopplingstid period 1 22: :-- Inkopplingstid period 2 --: :-- Urkopplingstid period 2 --: :-- Inkopplingstid period 3 --: :-- Urkopplingstid period 3 --:-- 67 Dag/månad Helg-/semesterprogram start --:-- 68 Dag/månad Helg-/semesterprogram slut --: = Frysskydd, 1= Sänkt temperatur Driftsätt vid helg- /semesterprogram 70 20,0 C Normal temperatur 20,0 C 71 18,0 ºC Sänkt temperatur 18,0ºC 73 1,24 Värmekurvans lutning 1, ,0 ºC Gränsdygnsautomatik 18,0ºC 0 12 (27)

13 Installatörsnivå Denna nivå tillåter användaren att få tillgång till parametrarna Här kan man bl.a. ställa in min./max. begränsning av framledningstemperatur, I-tid, osv. 1 För att komma till inställningsparameter installatörsnivå tryck på knappen Parameterlista för Slutanvändarnivå Mer än 3 sek. 2 Tryck därefter på knappen INFO Mer än 3 sek. 3 Välj önskad parameter (53 99) med plus-/minusknapparna ON visas på 4 Tryck på knappen så att fältet börjar blinka i displayen 5 Ställ in värdet med plus-/minusknapparna 6 För att kvittera inställningen, tryck på knappen så att fältet slutar blinka. 7 Om flera parametrar skall ändras. Tryck åter på plus-/minusknapparna 8 För att återgå tryck på knappen AUTO/STBY AUTO Kort tryckning <1s Menyrad Inställningsvärde/ -möjligheter Förklaring INFO STBY Fabriksinställning Vinter-/sommaromkoppling Sommar-/vinteromkoppling Programversion, display ºC Börvärde, STANDBY/frysskydd 10 ºC 75 8ºC 76 60,0ºC (40,0 ºC) Min. begränsning framledningstemperatur Max. begränsning framledningstemperatur (Gäller för golvvärme) 8 ºC 60,0 ºC (40,0 ºC ) 77-3 ECO 24 timmar ºC ºC 80 1 = 3-läges 0 = 2-läges Reducering av sänkt temperatur (Natt) vid låg utetemperatur start Reducering av sänkt temperatur (Natt) vid låg utetemperatur slut --- ºC -15 ºC Typ av ställdon ,0 ºC Kopplingsdifferens ställdon 2,0 ºC s Gångtid ställdon 150 s ºC P-band (xp) 32 ºC I-tid (Tn) = Inget 1 = Beredskapsdrift 2 = Sänkt 3 = Normalt 4 = Automatiskt Via signalingång H1 (slutning) Snabbsänkning % Rumspåverkan 60% 90 0 = NC 1 = NO ,0 ºC Korrigering av utetemperaturgivare Kontakt H h Tidskonstant = Byggnadens konstruktion Exempel lätt Konstruktion 15 h Tung konstruktion >30 h 0,0 ºC 15 h 13 (27)

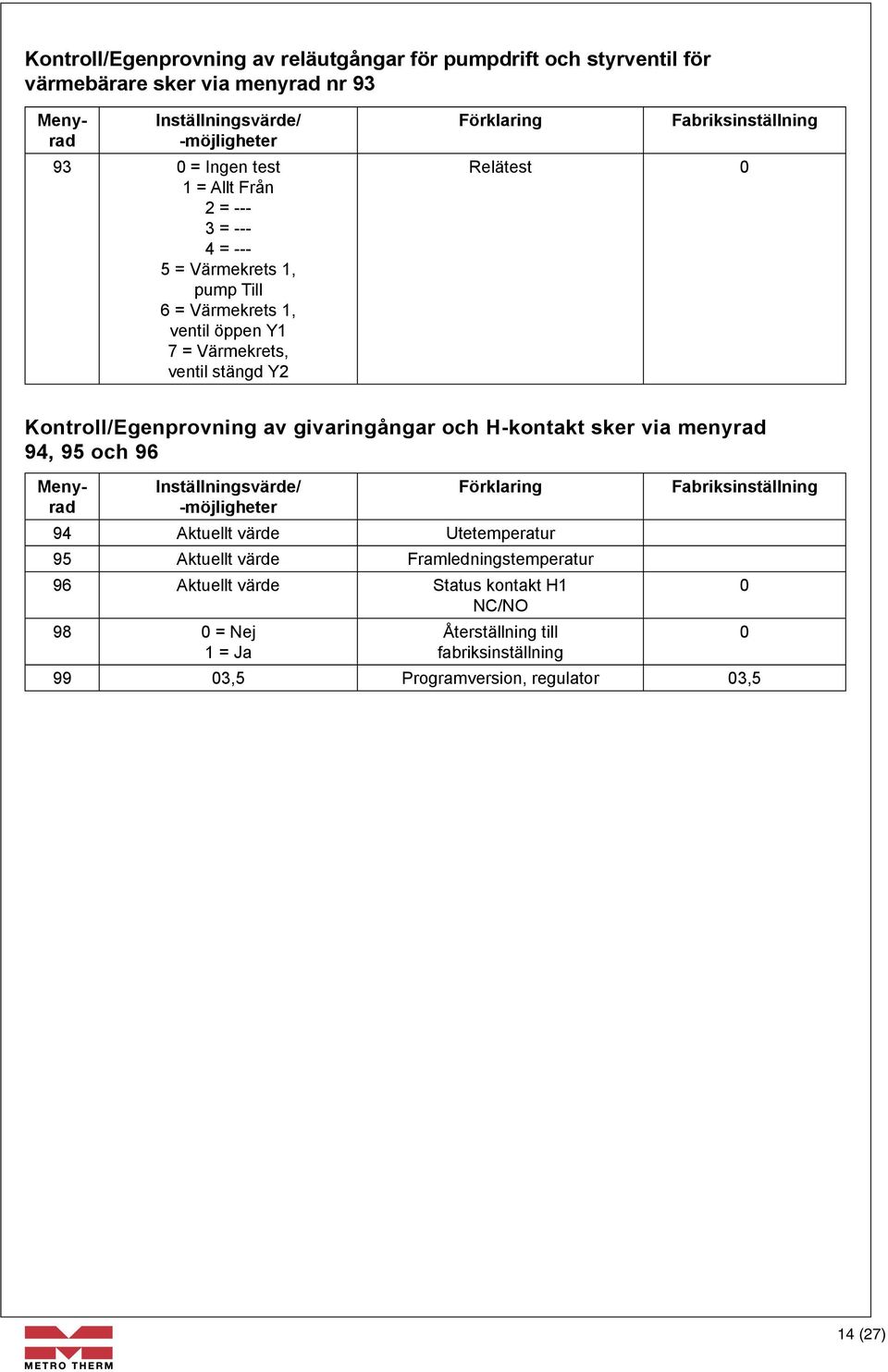

14 Kontroll/Egenprovning av reläutgångar för pumpdrift och styrventil för värmebärare sker via menyrad nr 93 Inställningsvärde/ -möjligheter 93 0 = Ingen test 1 = Allt Från 2 = = = = Värmekrets 1, pump Till 6 = Värmekrets 1, ventil öppen Y1 7 = Värmekrets, ventil stängd Y2 Förklaring Fabriksinställning Relätest 0 Kontroll/Egenprovning av givaringångar och H-kontakt sker via menyrad 94, 95 och 96 Menyrad Menyrad Inställningsvärde/ -möjligheter Förklaring 94 Aktuellt värde Utetemperatur 95 Aktuellt värde Framledningstemperatur 96 Aktuellt värde Status kontakt H1 NC/NO 98 0 = Nej 1 = Ja Återställning till fabriksinställning Fabriksinställning 99 03,5 Programversion, regulator 03, (27)

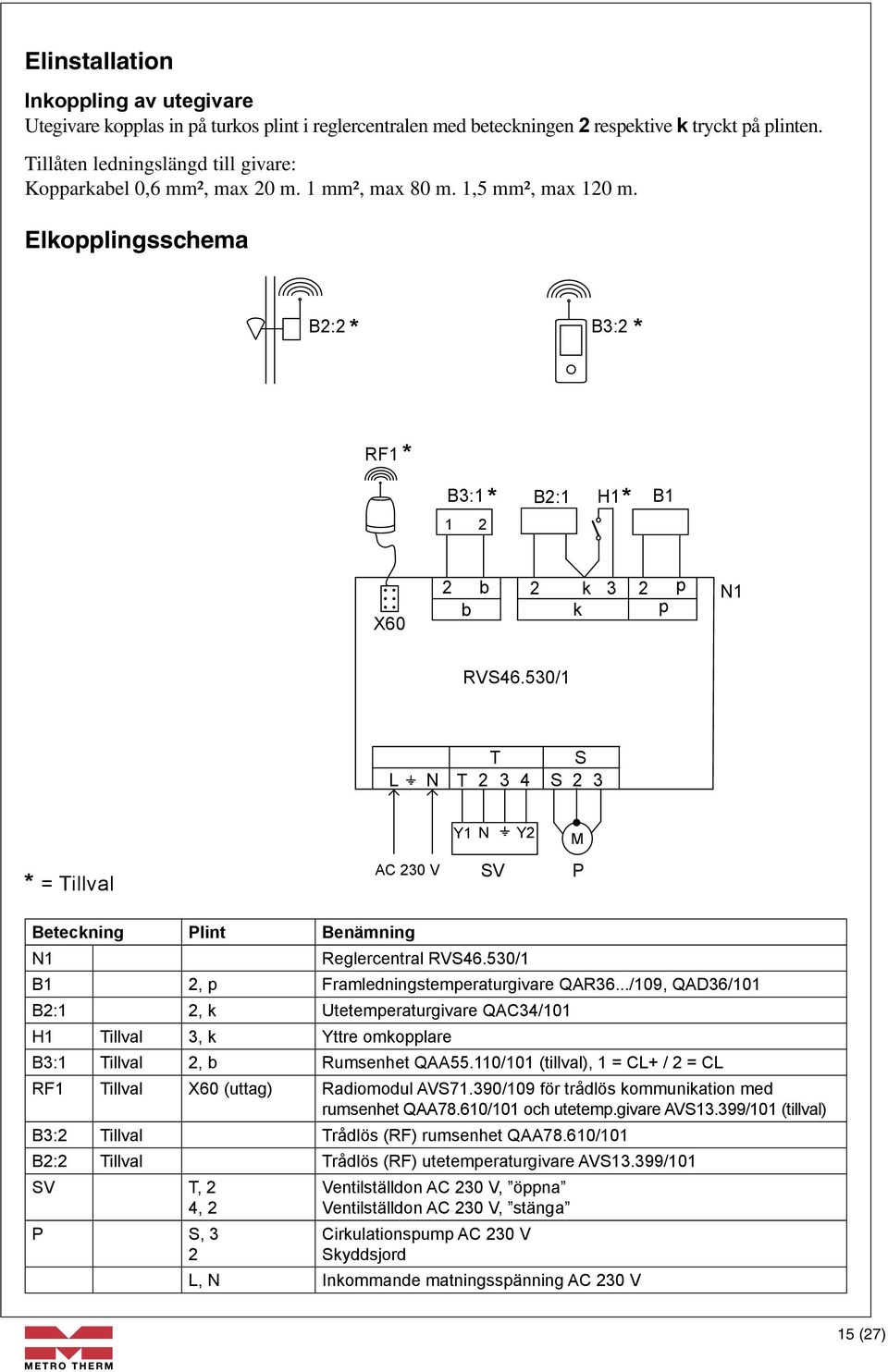

15 Elinstallation Inkoppling av utegivare Utegivare kopplas in på turkos plint i reglercentralen med beteckningen 2 respektive k tryckt på plinten. Tillåten ledningslängd till givare: Kopparkabel 0,6 mm², max 20 m. 1 mm², max 80 m. 1,5 mm², max 120 m. Elkopplingsschema Kopplingsschema RVS46.530/1 B2:2 * B3:2 * RF1 * B3:1 B2:1 H1 B1 1 2 * * X60 2 b 2 k 3 2 p b k p N1 RVS46.530/1 T S L N T S 2 3 Y1 N Y2 M * = Tillval AC 230 V SV P Beteckning Plint Benämning N1 B1 2, p Framledningstemperaturgivare QAR36.../109, QAD36/101 B2:1 2, k Utetemperaturgivare QAC34/101 H1 Tillval 3, k Yttre omkopplare B3:1 Tillval 2, b Rumsenhet QAA55.110/101 (tillval), 1 = CL / 2 = CL RF1 Tillval X60 (uttag) Radiomodul AVS71.390/109 för trådlös kommunikation med rumsenhet QAA78.610/101 och utetemp.givare AVS13.399/101 (tillval) B3:2 Tillval Trådlös (RF) rumsenhet QAA78.610/101 B2:2 Tillval Trådlös (RF) utetemperaturgivare AVS13.399/101 SV T, 2 4, 2 P S, 3 2 Beteckning Plint Benämning N1 Reglercentral Reglercentral RVS46.530/1 RVS46.530/1 B1 2, p Framledningstemperaturgivare QAR36.../109, QAD36/101 B2:1 2, k Utetemperaturgivare QAC34/101 H1 3, k Yttre omkopplare B3:1 2, b Rumsenhet QAA55.110/101 (tillval), 1 = CL / 2 = CL- RF1 X60 (uttag) Radiomodul AVS71.390/109 för trådlös kommunikation med rumsenhet QAA78.610/101 och utetem AVS13.399/101 (tillval) B3:2 Trådlös (RF) rumsenhet QAA78.610/101 B2:2 Trådlös (RF) utetemperaturgivare AVS13.399/101 SV T, 2 P S, 3 Ventilställdon AC 230 V, öppna Ventilställdon AC 230 V, stänga Cirkulationspump AC 230 V Ventilställdon AC 230 V, öppna 4, 2 Ventilställdon AC 230 V, stänga Cirkulationspump 2 Skyddsjord AC 230 V Skyddsjord L, N Inkommande matningsspänning AC 230 V L, N Inkommande matningsspänning AC 230 V 15 (27) 6/6 Siemens Siemens AB, Building Technologies Division, sv Rätt till ändrin

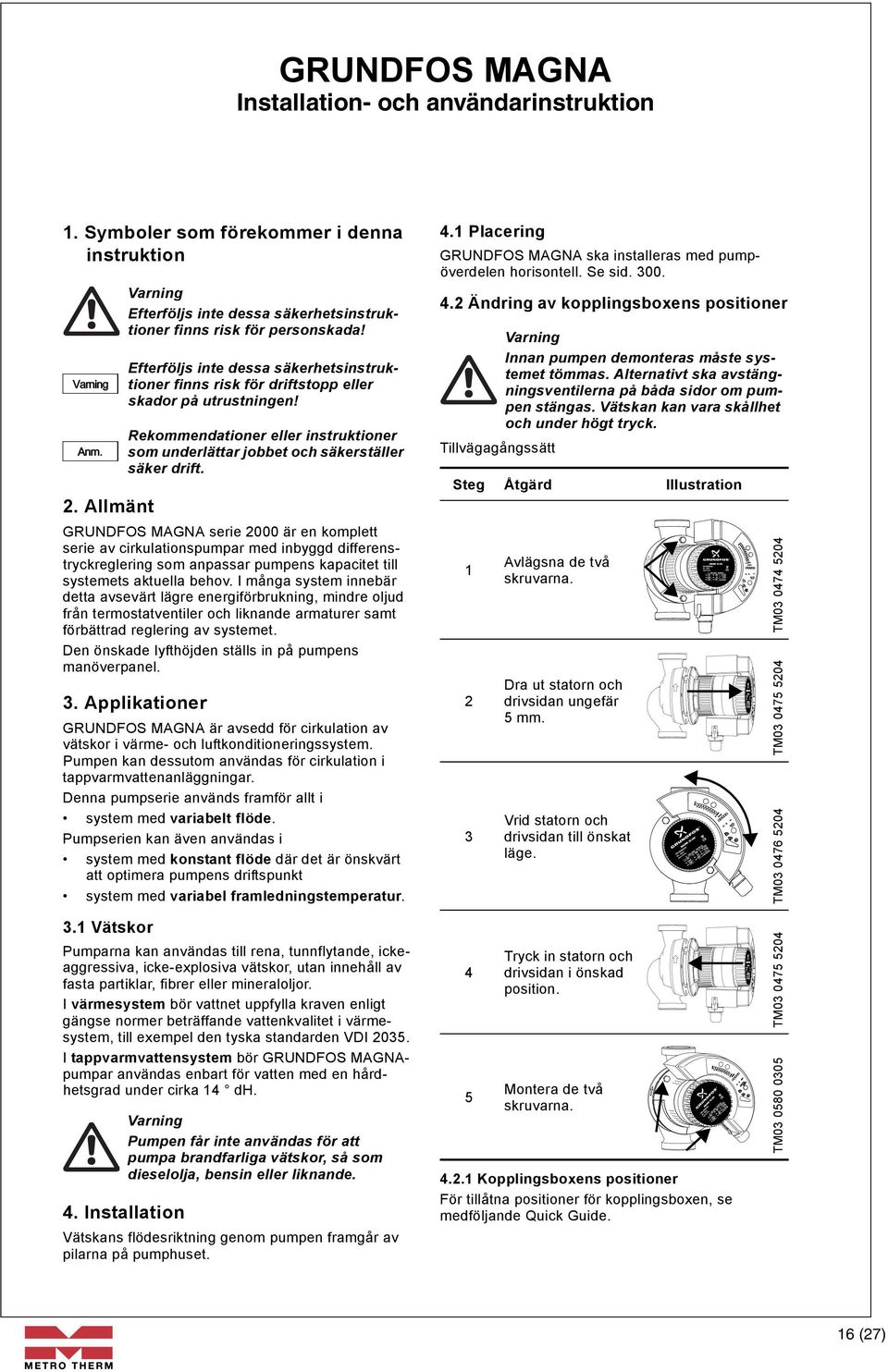

16 GRUNDFOS MAGNA 1. Symboler som förekommer i denna instruktion 2. Allmänt Varning Efterföljs inte dessa säkerhetsinstruktioner finns risk för personskada! Efterföljs inte dessa säkerhetsinstruktioner finns risk för driftstopp eller skador på utrustningen! Rekommendationer eller instruktioner som underlättar jobbet och säkerställer säker drift. GRUNDFOS MAGNA serie 2000 är en komplett serie av cirkulationspumpar med inbyggd differenstryckreglering som anpassar pumpens kapacitet till systemets aktuella behov. I många system innebär detta avsevärt lägre energiförbrukning, mindre oljud från termostatventiler och liknande armaturer samt förbättrad reglering av systemet. Den önskade lyfthöjden ställs in på pumpens manöverpanel. 3. Applikationer GRUNDFOS MAGNA är avsedd för cirkulation av vätskor i värme- och luftkonditioneringssystem. Pumpen kan dessutom användas för cirkulation i tappvarmvattenanläggningar. Denna pumpserie används framför allt i system med variabelt flöde. Pumpserien kan även användas i system med konstant flöde där det är önskvärt att optimera pumpens driftspunkt system med variabel framledningstemperatur. 4.1 Placering GRUNDFOS MAGNA ska installeras med pumpöverdelen horisontell. Se sid Ändring av kopplingsboxens positioner Varning Innan pumpen demonteras måste systemet tömmas. Alternativt ska avstängningsventilerna på båda sidor om pumpen stängas. Vätskan kan vara skållhet och under högt tryck. Tillvägagångssätt Steg Åtgärd Illustration Avlägsna de två skruvarna. Dra ut statorn och drivsidan ungefär 5 mm. Vrid statorn och drivsidan till önskat läge. TM TM TM Vätskor Pumparna kan användas till rena, tunnflytande, ickeaggressiva, icke-explosiva vätskor, utan innehåll av fasta partiklar, fibrer eller mineraloljor. I värmesystem bör vattnet uppfylla kraven enligt gängse normer beträffande vattenkvalitet i värmesystem, till exempel den tyska standarden VDI I tappvarmvattensystem bör GRUNDFOS MAGNApumpar användas enbart för vatten med en hårdhetsgrad under cirka 14 dh. 4. Installation Varning Pumpen får inte användas för att pumpa brandfarliga vätskor, så som dieselolja, bensin eller liknande. Vätskans flödesriktning genom pumpen framgår av pilarna på pumphuset. 4 5 Tryck in statorn och drivsidan i önskad position. Montera de två skruvarna Kopplingsboxens positioner För tillåtna positioner för kopplingsboxen, se medföljande Quick Guide. TM TM (27)

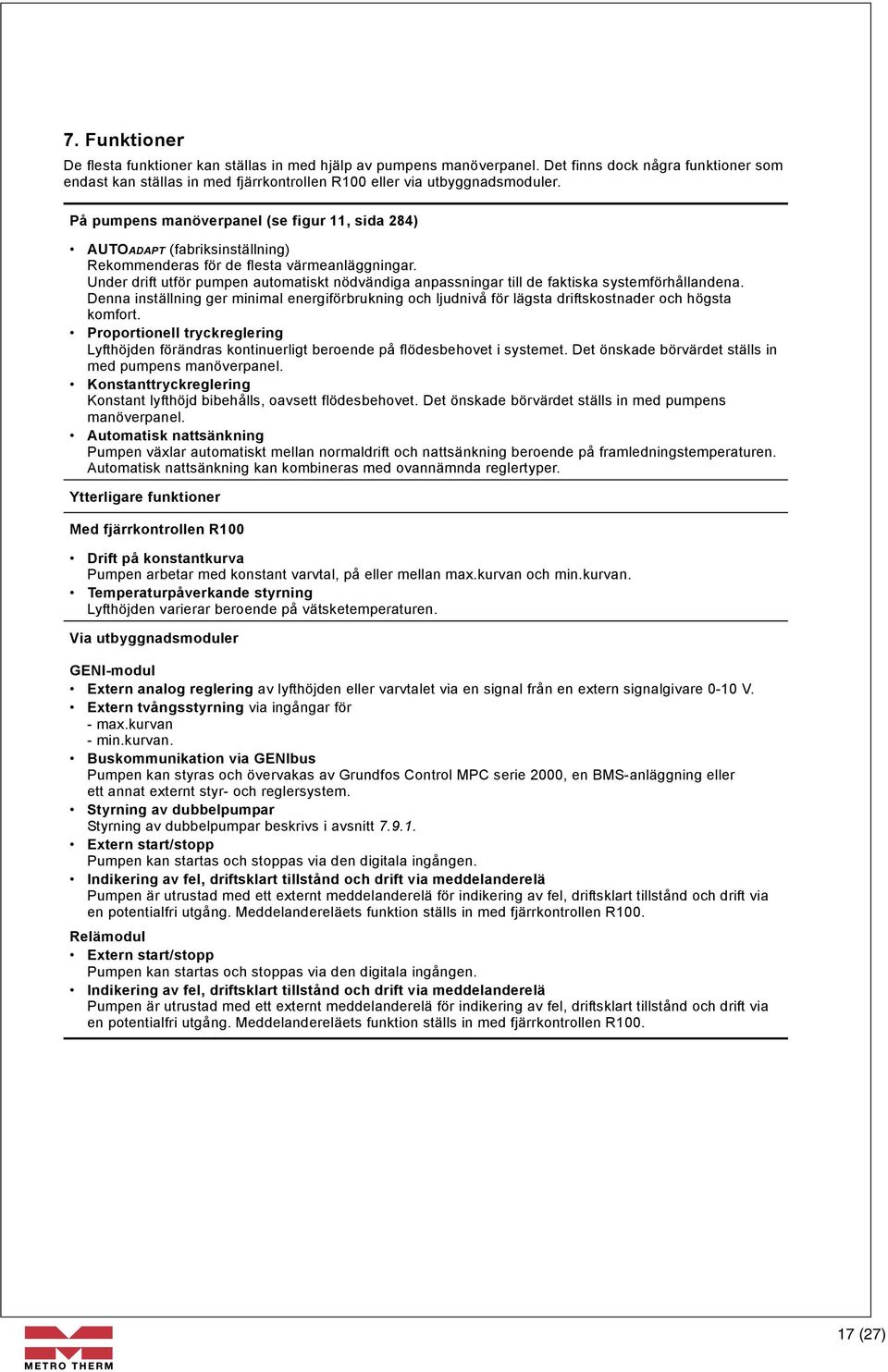

17 7. Funktioner De flesta funktioner kan ställas in med hjälp av pumpens manöverpanel. Det finns dock några funktioner som endast kan ställas in med fjärrkontrollen R100 eller via utbyggnadsmoduler. På pumpens manöverpanel (se figur 11, sida 284) AUTOADAPT (fabriksinställning) Rekommenderas för de flesta värmeanläggningar. Under drift utför pumpen automatiskt nödvändiga anpassningar till de faktiska systemförhållandena. Denna inställning ger minimal energiförbrukning och ljudnivå för lägsta driftskostnader och högsta komfort. Proportionell tryckreglering Lyfthöjden förändras kontinuerligt beroende på flödesbehovet i systemet. Det önskade börvärdet ställs in med pumpens manöverpanel. Konstanttryckreglering Konstant lyfthöjd bibehålls, oavsett flödesbehovet. Det önskade börvärdet ställs in med pumpens manöverpanel. Automatisk nattsänkning Pumpen växlar automatiskt mellan normaldrift och nattsänkning beroende på framledningstemperaturen. Automatisk nattsänkning kan kombineras med ovannämnda reglertyper. Ytterligare funktioner Med fjärrkontrollen R100 Drift på konstantkurva Pumpen arbetar med konstant varvtal, på eller mellan max.kurvan och min.kurvan. Temperaturpåverkande styrning Lyfthöjden varierar beroende på vätsketemperaturen. Via utbyggnadsmoduler GENI-modul Extern analog reglering av lyfthöjden eller varvtalet via en signal från en extern signalgivare 0-10 V. Extern tvångsstyrning via ingångar för - max.kurvan - min.kurvan. Buskommunikation via GENIbus Pumpen kan styras och övervakas av Grundfos Control MPC serie 2000, en BMS-anläggning eller ett annat externt styr- och reglersystem. Styrning av dubbelpumpar Styrning av dubbelpumpar beskrivs i avsnitt Extern start/stopp Pumpen kan startas och stoppas via den digitala ingången. Indikering av fel, driftsklart tillstånd och drift via meddelanderelä Pumpen är utrustad med ett externt meddelanderelä för indikering av fel, driftsklart tillstånd och drift via en potentialfri utgång. Meddelandereläets funktion ställs in med fjärrkontrollen R100. Relämodul Extern start/stopp Pumpen kan startas och stoppas via den digitala ingången. Indikering av fel, driftsklart tillstånd och drift via meddelanderelä Pumpen är utrustad med ett externt meddelanderelä för indikering av fel, driftsklart tillstånd och drift via en potentialfri utgång. Meddelandereläets funktion ställs in med fjärrkontrollen R (27)

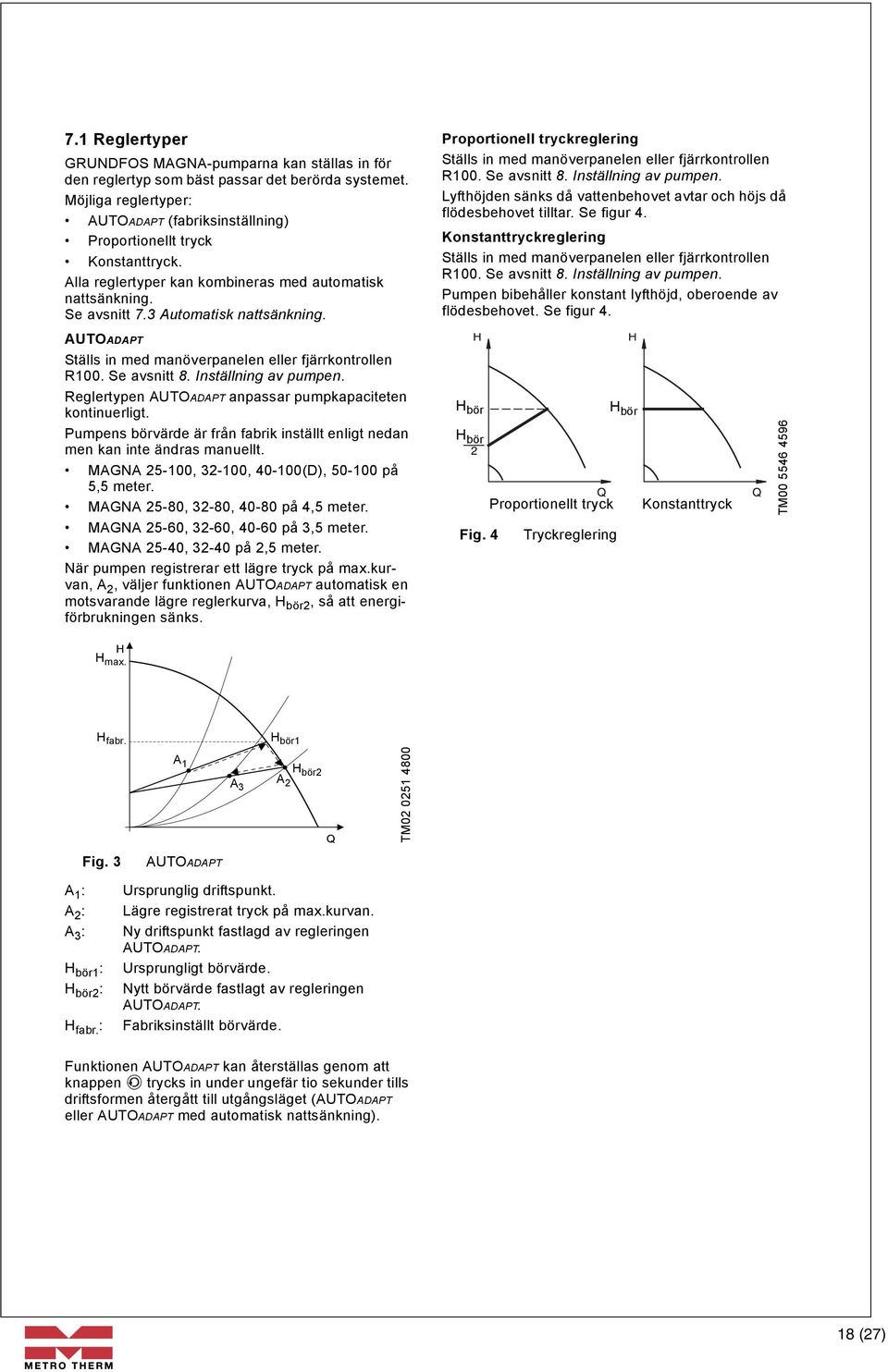

18 7.1 Reglertyper GRUNDFOS MAGNA-pumparna kan ställas in för den reglertyp som bäst passar det berörda systemet. Möjliga reglertyper: AUTOADAPT (fabriksinställning) Proportionellt tryck Konstanttryck. Alla reglertyper kan kombineras med automatisk nattsänkning. Se avsnitt 7.3 Automatisk nattsänkning. Proportionell tryckreglering Ställs in med manöverpanelen eller fjärrkontrollen R100. Se avsnitt 8. Inställning av pumpen. Lyfthöjden sänks då vattenbehovet avtar och höjs då flödesbehovet tilltar. Se figur 4. Konstanttryckreglering Ställs in med manöverpanelen eller fjärrkontrollen R100. Se avsnitt 8. Inställning av pumpen. Pumpen bibehåller konstant lyfthöjd, oberoende av flödesbehovet. Se figur 4. AUTOADAPT Ställs in med manöverpanelen eller fjärrkontrollen R100. Se avsnitt 8. Inställning av pumpen. Reglertypen AUTOADAPT anpassar pumpkapaciteten kontinuerligt. Pumpens börvärde är från fabrik inställt enligt nedan men kan inte ändras manuellt. MAGNA , , (D), på 5,5 meter. MAGNA 25-80, 32-80, på 4,5 meter. MAGNA 25-60, 32-60, på 3,5 meter. MAGNA 25-40, på 2,5 meter. När pumpen registrerar ett lägre tryck på max.kurvan, A 2, väljer funktionen AUTOADAPT automatisk en motsvarande lägre reglerkurva, H bör2, så att energiförbrukningen sänks. H bör H bör H bör Proportionellt tryck Konstanttryck Fig. 4 Tryckreglering TM H max. H fabr. H bör1 A1 A 3 A 2 H bör2 TM Fig. 3 AUTOADAPT A 1 : A 2 : A 3 : H bör1 : H bör2 : H fabr. : Ursprunglig driftspunkt. Lägre registrerat tryck på max.kurvan. Ny driftspunkt fastlagd av regleringen AUTOADAPT. Ursprungligt börvärde. Nytt börvärde fastlagt av regleringen AUTOADAPT. Fabriksinställt börvärde. Funktionen AUTOADAPT kan återställas genom att knappen trycks in under ungefär tio sekunder tills driftsformen återgått till utgångsläget (AUTOADAPT eller AUTOADAPT med automatisk nattsänkning). 18 (27)

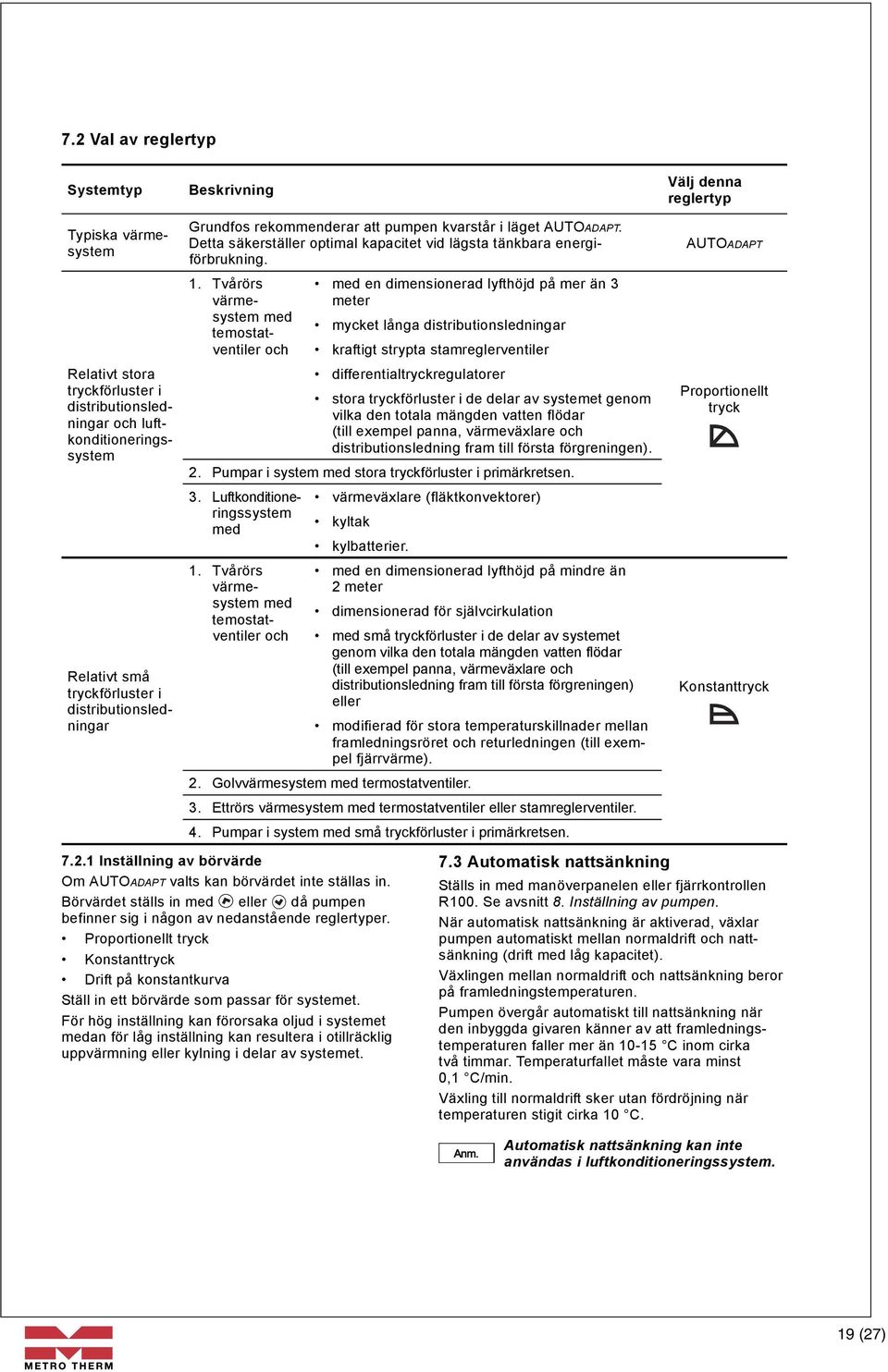

19 7.2 Val av reglertyp Systemtyp Beskrivning Välj denna reglertyp Typiska värmesystem Relativt stora tryckförluster i distributionsledningar och luftkonditioneringssystem Relativt små tryckförluster i distributionsledningar Grundfos rekommenderar att pumpen kvarstår i läget AUTOADAPT. Detta säkerställer optimal kapacitet vid lägsta tänkbara energiförbrukning. 1. Tvårörs värmesystem med temostatventiler och Inställning av börvärde Om AUTOADAPT valts kan börvärdet inte ställas in. Börvärdet ställs in med eller då pumpen befinner sig i någon av nedanstående reglertyper. Proportionellt tryck Konstanttryck Drift på konstantkurva Ställ in ett börvärde som passar för systemet. För hög inställning kan förorsaka oljud i systemet medan för låg inställning kan resultera i otillräcklig uppvärmning eller kylning i delar av systemet. med en dimensionerad lyfthöjd på mer än 3 meter mycket långa distributionsledningar kraftigt strypta stamreglerventiler differentialtryckregulatorer stora tryckförluster i de delar av systemet genom vilka den totala mängden vatten flödar (till exempel panna, värmeväxlare och distributionsledning fram till första förgreningen). 2. Pumpar i system med stora tryckförluster i primärkretsen. 3. Luftkonditioneringssystem värmeväxlare (fläktkonvektorer) med kyltak kylbatterier. 1. Tvårörs värmesystem med temostatventiler och med en dimensionerad lyfthöjd på mindre än 2 meter dimensionerad för självcirkulation med små tryckförluster i de delar av systemet genom vilka den totala mängden vatten flödar (till exempel panna, värmeväxlare och distributionsledning fram till första förgreningen) eller modifierad för stora temperaturskillnader mellan framledningsröret och returledningen (till exempel fjärrvärme). 2. Golvvärmesystem med termostatventiler. 3. Ettrörs värmesystem med termostatventiler eller stamreglerventiler. 4. Pumpar i system med små tryckförluster i primärkretsen. AUTOADAPT Proportionellt tryck Konstanttryck 7.3 Automatisk nattsänkning Ställs in med manöverpanelen eller fjärrkontrollen R100. Se avsnitt 8. Inställning av pumpen. När automatisk nattsänkning är aktiverad, växlar pumpen automatiskt mellan normaldrift och nattsänkning (drift med låg kapacitet). Växlingen mellan normaldrift och nattsänkning beror på framledningstemperaturen. Pumpen övergår automatiskt till nattsänkning när den inbyggda givaren känner av att framledningstemperaturen faller mer än C inom cirka två timmar. Temperaturfallet måste vara minst 0,1 C/min. Växling till normaldrift sker utan fördröjning när temperaturen stigit cirka 10 C. Automatisk nattsänkning kan inte användas i luftkonditioneringssystem. 19 (27)

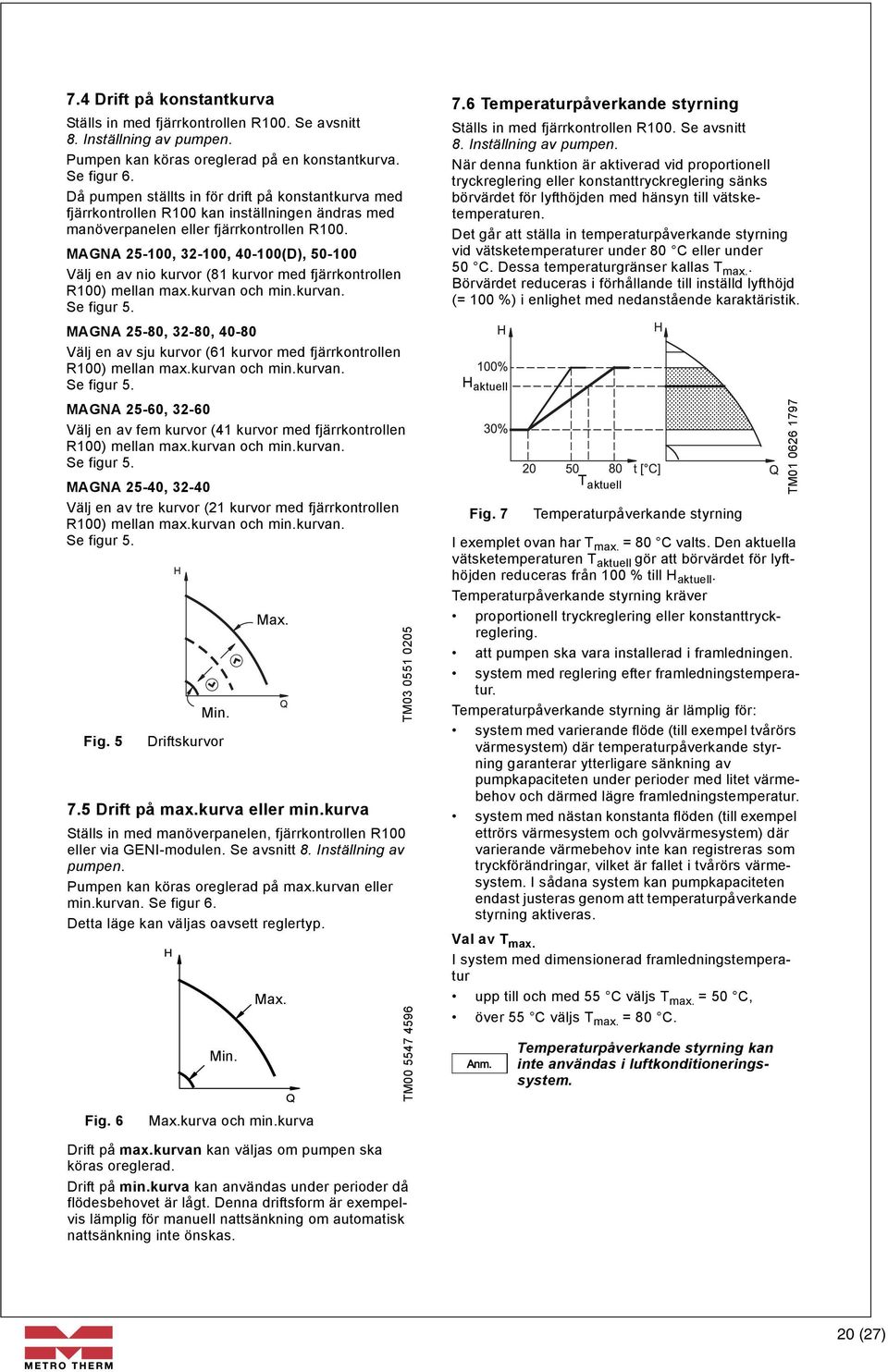

20 onstantkurva. tantkurva med n ändras med fjärrkontrollen fjärrkontrollen fjärrkontrollen fjärrkontrollen 7.4 Drift på konstantkurva Ställs in med fjärrkontrollen R100. Se avsnitt 8. Inställning av pumpen. Pumpen kan köras oreglerad på en konstantkurva. Se figur 6. Då pumpen ställts in för drift på konstantkurva med fjärrkontrollen R100 kan inställningen ändras med manöverpanelen eller fjärrkontrollen R100. MAGNA , , (D), Välj en av nio kurvor (81 kurvor med fjärrkontrollen R100) mellan max.kurvan och min.kurvan. Se figur 5. MAGNA 25-80, 32-80, Välj en av sju kurvor (61 kurvor med fjärrkontrollen R100) mellan max.kurvan och min.kurvan. Se figur 5. MAGNA 25-60, Välj en av fem kurvor (41 kurvor med fjärrkontrollen R100) mellan max.kurvan och min.kurvan. Se figur 5. MAGNA 25-40, Välj en av tre kurvor (21 kurvor med fjärrkontrollen R100) mellan max.kurvan och min.kurvan. Se figur 5. Fig. 5 Min. Driftskurvor Max. 7.5 Drift på max.kurva eller min.kurva Ställs in med manöverpanelen, fjärrkontrollen R100 eller via GENI-modulen. Se avsnitt 8. Inställning av pumpen. Pumpen kan köras oreglerad på max.kurvan eller min.kurvan. Se figur 6. Detta läge kan väljas oavsett reglertyp. Fig. 6 Min. Max. Max.kurva och min.kurva Drift på max.kurvan kan väljas om pumpen ska köras oreglerad. Drift på min.kurva kan användas under perioder då flödesbehovet är lågt. Denna driftsform är exempelvis lämplig för manuell nattsänkning om automatisk nattsänkning inte önskas. TM TM Temperaturpåverkande styrning Ställs in med fjärrkontrollen R100. Se avsnitt 8. Inställning av pumpen. När denna funktion är aktiverad vid proportionell tryckreglering eller konstanttryckreglering sänks börvärdet för lyfthöjden med hänsyn till vätsketemperaturen. Det går att ställa in temperaturpåverkande styrning vid vätsketemperaturer under 80 C eller under 50 C. Dessa temperaturgränser kallas T max.. Börvärdet reduceras i förhållande till inställd lyfthöjd (= 100 %) i enlighet med nedanstående karaktäristik. H aktuell Fig. 7 Temperaturpåverkande styrning I exemplet ovan har T max. = 80 C valts. Den aktuella vätsketemperaturen T aktuell gör att börvärdet för lyfthöjden reduceras från 100 % till H aktuell. Temperaturpåverkande styrning kräver proportionell tryckreglering eller konstanttryckreglering. att pumpen ska vara installerad i framledningen. system med reglering efter framledningstemperatur. Temperaturpåverkande styrning är lämplig för: system med varierande flöde (till exempel tvårörs värmesystem) där temperaturpåverkande styrning garanterar ytterligare sänkning av pumpkapaciteten under perioder med litet värmebehov och därmed lägre framledningstemperatur. system med nästan konstanta flöden (till exempel ettrörs värmesystem och golvvärmesystem) där varierande värmebehov inte kan registreras som tryckförändringar, vilket är fallet i tvårörs värmesystem. I sådana system kan pumpkapaciteten endast justeras genom att temperaturpåverkande styrning aktiveras. Val av T max. I system med dimensionerad framledningstemperatur upp till och med 55 C väljs T max. = 50 C, över 55 C väljs T max. = 80 C. T aktuell Temperaturpåverkande styrning kan inte användas i luftkonditioneringssystem. TM (27)

21 7.7 Utbyggnadsmoduler Pumpen Välj driftsform kan förses med den utbyggnadsmodul mekaniska kontakten som i varje möjliggör kommunikation med externa signaler (signalgivare). Det finns två typer av utbyggnadsmoduler: relämodul GENI-modul. Dubbelpumpar Alternerande utrustas alltid Alternerande med GENI-moduler. Alternerande Exempel på anslutningar (GENI-modul) visas på sidorna 298 och Relämodul Reserv Reserv Alternerande För montering och drift, se separat monterings- och driftsinstruktion för relämodulen. Funktioner Extern start/stopp. Indikering av fel, driftsklart tillstånd och drift via meddelanderelä. 7.9 GENI-modul För montering och drift, se separat monterings- och driftsinstruktion för GENI-modulen. Funktioner Extern start/stopp. Extern tvångsstyrning. Extern analog styrsignal 0-10 V. Buskommunikation via GENIbus. Styrning av dubbelpumpar. Indikering av fel, driftsklart tillstånd och drift via meddelanderelä Val av driftsform Välj driftsform med den mekaniska kontakten i varje modul. Dubbelpumpar ställs in och körs på samma sätt som enkelpumpar. Den pump som är i drift använder sin börvärdesinställning, Vänster oavsett om denna Höger gjorts med Driftsform manöverpanelen, med drivsida fjärrkontrollen R100 drivsida eller via Alternerande Alternerande Alternerande Reserv Alternerande Reserv Reserv Reserv Alternerande Reserv Reserv Reserv Reservdrift Fig. 9 Mekanisk kontakt Alternerande drift TM Anslutning till LON-nätverk Pumpen kan anslutas till ett LON-nätverk via en GENI-modul och ett externt Grundfos G10 LONgränssnitt. Produktnummer: LON-nätverk 24 VAC/VDC Fig. 10 Anslutning till LON-nätverk 8. Inställning av pumpen Pumpen kan ställas in med manöverpanel fjärrkontroll R100 via buskommunikation (beskrivs inte närmare i denna instruktion kontakta Grundfos). Tabellen visar vilka funktioner manöverenheterna kan används till och i vilket avsnitt funktionen beskrivs. Möjliga inställningar GENI-modul Manöverpanel " " = inte tillgänglig på denna manöverenhet. R100 AUTOADAPT Automatisk nattsänkning Proportionell tryckreglering Konstanttryckreglering Inställning av börvärde Drift på max.kurva Drift på min.kurva Drift på konstantkurva Temperaturpåverkande styrning Aktivering/avaktivering av pumpens manöverknappar Tilldelning av pumpnummer Start/stopp Återställning av felmeddelanden Avläsning av diverse data TM (27)

22 8.1 Fabriksinställning Pumpen är från fabrik inställd på AUTOADAPT utan automatisk nattsänkning. 8.2 Manöverpanel Inställning av reglertyp Funktionen beskrivs i avsnitt 7.1 Reglertyper. Byt reglertyp genom att trycka på, pos. 3, enligt nedanstående sekvens. Varning Vid höga vätsketemperaturer kan pumpen bli så varm att beröring av något annat än panelens knappar kan orsaka brännskador. På manöverpanelen, figur 11, finns nedanstående poster. Pos. Beskrivning 1 Knappar för inställningar Indikeringslampor för drifts- och felmeddelande och 2 Symbol för indikering av extern styrning 3 Knapp för byte av reglertyp Ljussymboler för indikering av reglertyp 4 och nattsänkning Ljusfält för indikering av lyfthöjd, flöde och 5 driftsform För ytterligare information, se avsnitt 9. Felsökning. Fig. 12 Sekvens för reglertyper Automatisk nattsänkning kan aktiveras tillsammans med alla reglertyper. Ljussymbolerna i pos. 4 (se figur 11) indikerar pumpens inställningar enligt nedan. Ljus i Reglertyp TM Automatisk nattsänkning AUTOADAPT AUTOADAPT NEJ Proportionellt tryck Konstanttryck NEJ NEJ AUTO- ADAPT Konstantkurva NEJ AUTOADAPT JA Proportionellt tryck Konstanttryck JA JA TM Konstantkurva JA " " = inget ljus. Fig. 11 Manöverpanel 22 (27)

23 8.2.2 Inställning av börvärde Ställ in pumpens börvärde genom att trycka på eller när pumpen ställts in för proportionell tryckreglering, konstanttryckreglering eller drift på konstantkurva. Ljusfälten (pos. 5) på manöverpanelen indikerar inställt börvärde. MAGNA , , (D), Ljusfälten kan indikera ett maximalt börvärde på 9 meter Inställning till drift på min.kurva Funktionen beskrivs i avsnitt 7.5 Drift på max.kurva eller min.kurva. Ändra till min.kurvan genom att hålla intryckt tills "MIN" tänds. Se figur 16. Ändra tillbaka genom att hålla knappen intryckt tills önskat börvärde indikeras. Fig. 13 Ljusfält MAGNA xx-100 MAGNA 25-40, 32-40, 25-60, 32-60, 40-60, 25-80, 32-80, Ljusfälten kan indikera ett maximalt börvärde på: MAGNA 25-40, = 3 meter. MAGNA 25-60, 32-60, = 5 meter. MAGNA 25-80, 32-80, = 7 meter. Fig. 14 Ljusfält MAGNA xx-40, xx-60, xx Inställning till drift på max.kurva Funktionen beskrivs i avsnitt 7.5 Drift på max.kurva eller min.kurva. Ändra till max.kurvan genom att hålla intryckt tills "MAX" tänds. Se figur 15. Ändra tillbaka genom att hålla knappen intryckt tills önskat börvärde indikeras. TM TM Fig. 16 Min.kurva Start/stopp av pump Stoppa pumpen genom att hålla knappen intryckt tills STOP tänds. När pumpen är stoppad blinkar den gröna indikeringslampan. Starta pumpen genom att hålla knappen intryckt. Om pumpen ska stoppas bör start/ stopp-ingången eller fjärrkontrollen R100 användas eller försörjningsspänningen brytas. På det viset är börvärdet oförändrat när pumpen startas nästa gång Återställning av felmeddelande Felmeddelanden återställs genom att valfri knapp trycks ned kortvarigt. Inställningarna förblir oförändrade. Om felet inte upphört visas felmeddelandet åter. Tiden innan felmeddelandet visas på nytt kan vara mellan 0 och 255 sekunder. 8.3 Fjärrkontroll R100 Pumpen är konstruerad för trådlös kommunikation med Grundfos fjärrkontroll R100. Kommunikationen sker med hjälp av infrarött ljus. Vid kommunikation ska R100 riktas mot pumpens manöverpanel. När R100 kommunicerar med pumpen blinkar den röda signallampan på pumpen snabbt. R100 erbjuder ytterligare inställningsmöjligheter och statusindikeringar för pumpen. TM TM Fig. 15 Max.kurva (27)

24 9. Felsökning Varning Vätskan kan vara skållhet och under högt tryck. Innan pumpen tas bort eller demonteras måste systemet tömmas. Alternativt ska avstängningsventilerna på båda sidor om pumpen stängas. Indikeringslampan lyser inte. Indikeringslampan blinkar. Indikeringslampan lyser. Indikeringslampor Grön Röd Fel Orsak Åtgärd Pumpen arbetar inte. Pumpen arbetar inte. Pumpen har stoppats på grund av ett fel. Pumpen arbetar, men har ett fel. Pumpen är inställd på stopp och har ett fel. En säkring i installationen har löst ut. Felströms-/felspänningsbrytare har löst ut. Pumpen kan vara defekt. Pumpen har stoppats på något av nedanstående sätt. 1. Med knappen. 2. Med R Extern start/stopp-brytare frånslagen. 4. Via bussignal. Bortfall av försörjningsspänning. Pumpen igensatt och/eller föroreningar i pumpen. Pumpen kan vara defekt. Pumpen har ett fel, men kan arbeta. Pumpen har ett fel, men kan arbeta (är inställd på stopp). Byt ut/återställ säkringen. Kontrollera att försörjningsspänningen ligger inom det angivna området. Återställ brytaren. Kontrollera att försörjningsspänningen ligger inom det angivna området. Byt ut pumpen eller kontakta GRUNDFOS SERVICE. 1. Starta pumpen genom att trycka på. 2. Starta pumpen med R100 eller genom att trycka på. 3. Slå på start/stopp-brytaren. 4. Starta pumpen via bussignal. Kontrollera att försörjningsspänningen ligger inom det angivna området. Demontera och rengör pumpen. Utför felsökning med fjärrkontrollen R100. Se avsnitt Felmeddelande. Byt ut pumpen eller kontakta GRUNDFOS SERVICE. Försök återställa felmeddelandet genom att kortvarigt bryta försörjningsspänningen eller genom att trycka på knappen, eller. Utför felsökning med fjärrkontrollen R100. Se avsnitt Felmeddelande. Kontakta GRUNDFOS SERVICE om felet återkommer. 24 (27)
