SlEMENS. Reglercentral RVA36/531/AGS VILLATVAAN och VILLATREAN Handbok. Building Technologies HVAC Products. SE1 G2455sv

Transkript

1 SlEMENS Reglercentral RVA36/531/AGS VILLATVAAN och VILLATREAN Handbok SE1 G2455sv1

2

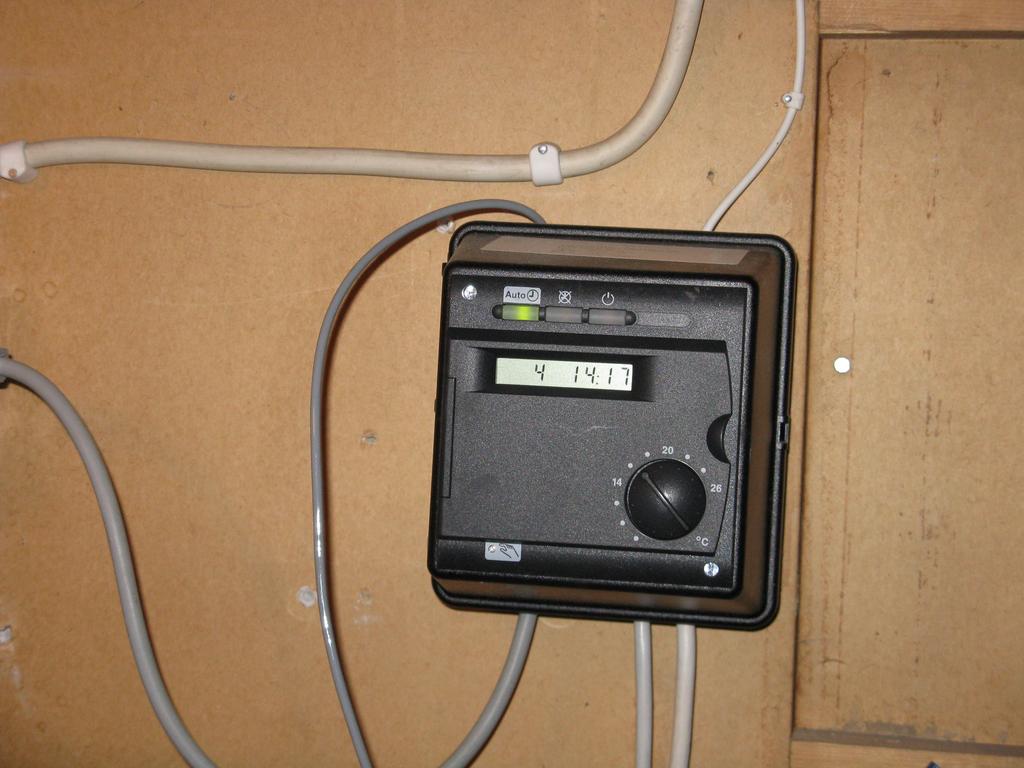

3 1 Inledning Denna instruktion gäller reglercentral RVA36.S31 avsedd för temperaturreglering i villor med system för vattenburen värme. Instruktionen bör sparas och förvaras i närheten av utrustningen. Reglercentral RVA36.S31 är inställd för styrning av motordriven shuntventil (treläges reglering). I reglersystemen ingår styrning av cirkulationspump samt frysskyddsfunktion vid längre tids bortovaro. Reglercentralen har inbyggt styrur. Omkoppling mellan normal och sänkt temperatur sker från kopplingsuret i reglercentralen. ~I Fig.1 G) G) 8) Beljäningselement Inställningsratt Inställningsknappar Radvalsknappar Indikering Driftprogramknappar rumstemperatur värmekrets Funktionsknapp med kontrollampa för manuell drift Funktion Inställning rumstemperaturbörvärde Parametrering Pa.rametrering Avläsa ärvärden och inställningar Omkoppling av driftprogram till: ~ Automatikdrift ~ Kontinuerlig drift (I, \.-I Beredskap Manuellt betjänbara anläggningselement 2 Elektriska ledningar Ledningsvalet och ledningsförläggningen skall följa lokala föreskrifter. Reglercentralens nätspänningsmatning skall förses med en 2- polig strömställare. Nätspänningskabel skall användas till reglercentral, reglermotor och cirkulationspump. Klenspännningsledningar får användas till temperaturgivare och rumspanel. Tillåten ledningslängd till temperaturgivare och rumsenhet: Cu-kabel 0 0,6 mm" max. 20 m Ou-kabel 0 1,0 mm" max. 80 m Cu-kabel 0 1,5 mm- max. 120m Givarledningar får ej förläggas parallellt med nätspänningskablar. 5/28 VILLATVÄAN och VILLATREAN SE1G2455sv1

4 2.7 Betjäning Inledning En betjäningsinstruktion finns inskjuten i lockets baksida Betjäningselement 5 ~ ~ II II)) ~ :tj[[ida a B a B B [ \1--1I--4 I ~-~--:----:;_-----Im--l -- I L Z01 Indikering CD o CD Betjäningselement Inställningsratt Inställningsknappar Radvalsknappar Teckenruta Driftsättnappar för rumstemperatur värmekrets Funktionsknapp med LED-lampa för manuell styrning Serviceuttag för pe 1 ) 1) Ej tör RVA ~ a.f>j1j", ~ «*- a) c)- rnidb B B B B B ~ b) Funktioner Inställning av rumstemperaturbörvärde Parametersättning Parametersättning Avläsa ärvärden och inställningar Omkoppling av driftsätt till: ~ Automatikdrift ~ Kontinuerlig drift o Beredskap (stand by) Anläggningselement som kan betjänas manuellt Diagnostik och service a) Symboler - indikering av drifttillstånd med hjälp av svarta markörer. b) Indikeringsvärden under reglerdrift eller vid inställningar. c) Programmeringsrad under pågående inställningar. Siemens Basisdokumentation RVA46.531, RVA Hantering 25/110 CE1P2372sv

5 F Rad Funktion Enhet Grund- Min Max Upplösning inställnina 16 Sommar - I vinter omkopplingstemperatur DC ,5 17 Reglerkurvans lutning - 12,5 2,5 40 0,5 Ärvärden (aktuella temperaturer) 18 Rumstemperatur - Ärvärde (TRx) DC - O Utomhustemperatur - ärvärde (Tax DC ,5 Service 23 Standard- tidprogram för raderna O O Felmeddelande - - O Larmkoder Reglercentralen kan spara max 2 felmeddelanden. Felen tas inte bort förrän orsaken till felet har åtgärdats. Föreligger ytterligare fel laddas dessa till minnet så snart utrymme finns. Möjliga fel: Indikering Fe/beskrivning Ingen Inga fel Utomhusgivaren Framledningsgivaren Fel i rumsmanöverenhet Tv ro 5= ) zt» 25 22,5~ 20 17, ,5 10 7, ) 2,5 ~ 20 ~ o ) T IWI 24/28 VILLATVMN och VILLATREAN SE1 G2455sv1

6 5.6 Reglerkurva Beskrivning Reglercentralen bildar framledningstemperaturbörvärdet med hjälp av den inställda reglerkurvan. Inställning ~I L...!...!J 1. Välj programmeringsrad 17 med radvalsknapparna. 2. Inställ lutningen med minus-/plusknapparna. Inställningsområde Enhet Standardinställning ,0 Steg 12,5 Inverkan Genom att ändra det inmatade värdet höjs eller sänks reglerkurvans lutning. Vid inmatning: Värmekretsens samtliga funktioner är urkopplade. Dock inte byggnadsoch anläggningsfrysskyddet. 2,5...40,0 Öka: Värmekretsens samtliga funktioner är inkopplade. Framledningstemperaturen stiger högre vid sjunkande utetemperatur. Minska: Framledningstemperaturen stiger mindre vid sjunkande utetemperatur. Reglerkurva Reglercentralen bildar framledningstemperaturbörvärdet med reglerkurvan för att uppnå en konstant rumstemperatur, även utan rumsgivare. Ju högre värde på reglerkurvan, desto högre framledningstemperaturbörvärde vid låga utetemperaturer. Ännu bättre komfort kan erhållas med en rumsenhet QAA50.11 O. Tvi.~ '00 ;0 M j',) ~., ;':1 '0 se 20,O D -3G C -TA TV TA Framledningstemperatur Blandad utetemperatur Normalinställning i reglercentralen är enligt den streckade linjen i diagrammet. Genom att höja eller sänka normalvärdet med inställningsratten, parallellförskjuts kurvan mot öka eller minska värmen. 16/28 VILLATVÄAN och VILLATREAN SE1 G2455sv1
