Väggaskolan, Karlshamn. Byggnadsminne nr 53 Slutrapport, antikvarisk kontroll Exteriör renovering

Transkript

1 Väggaskolan, Karlshamn Byggnadsminne nr 53 Slutrapport, antikvarisk kontroll Exteriör renovering

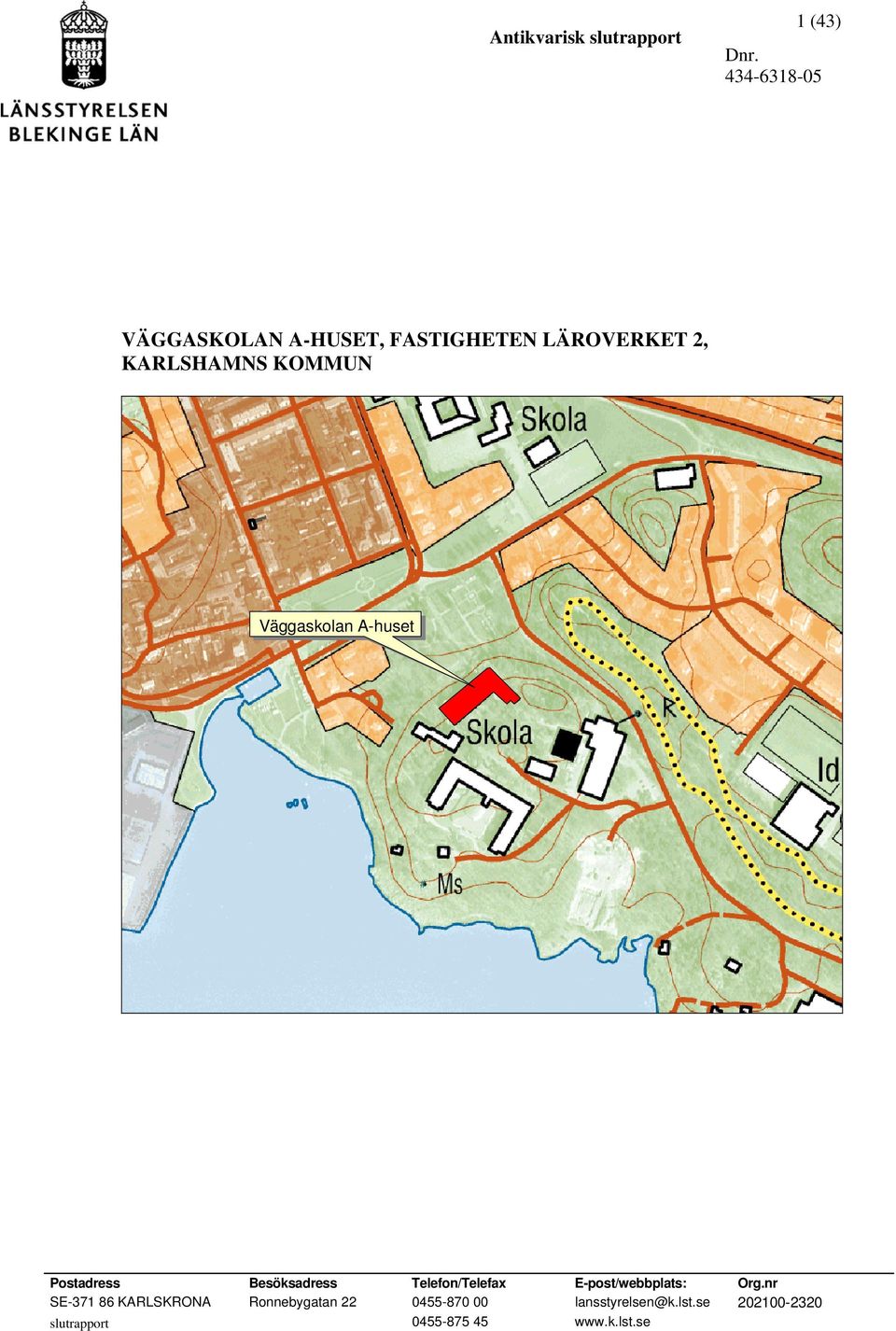

2 1 (43) Dnr VÄGGASKOLAN A-HUSET, FASTIGHETEN LÄROVERKET 2, KARLSHAMNS KOMMUN Väggaskolan A-huset # # Postadress Besöksadress Telefon/Telefax E-post/webbplats: Org.nr SE KARLSKRONA Ronnebygatan lansstyrelsen@k.lst.se slutrapport

3 2 (43)

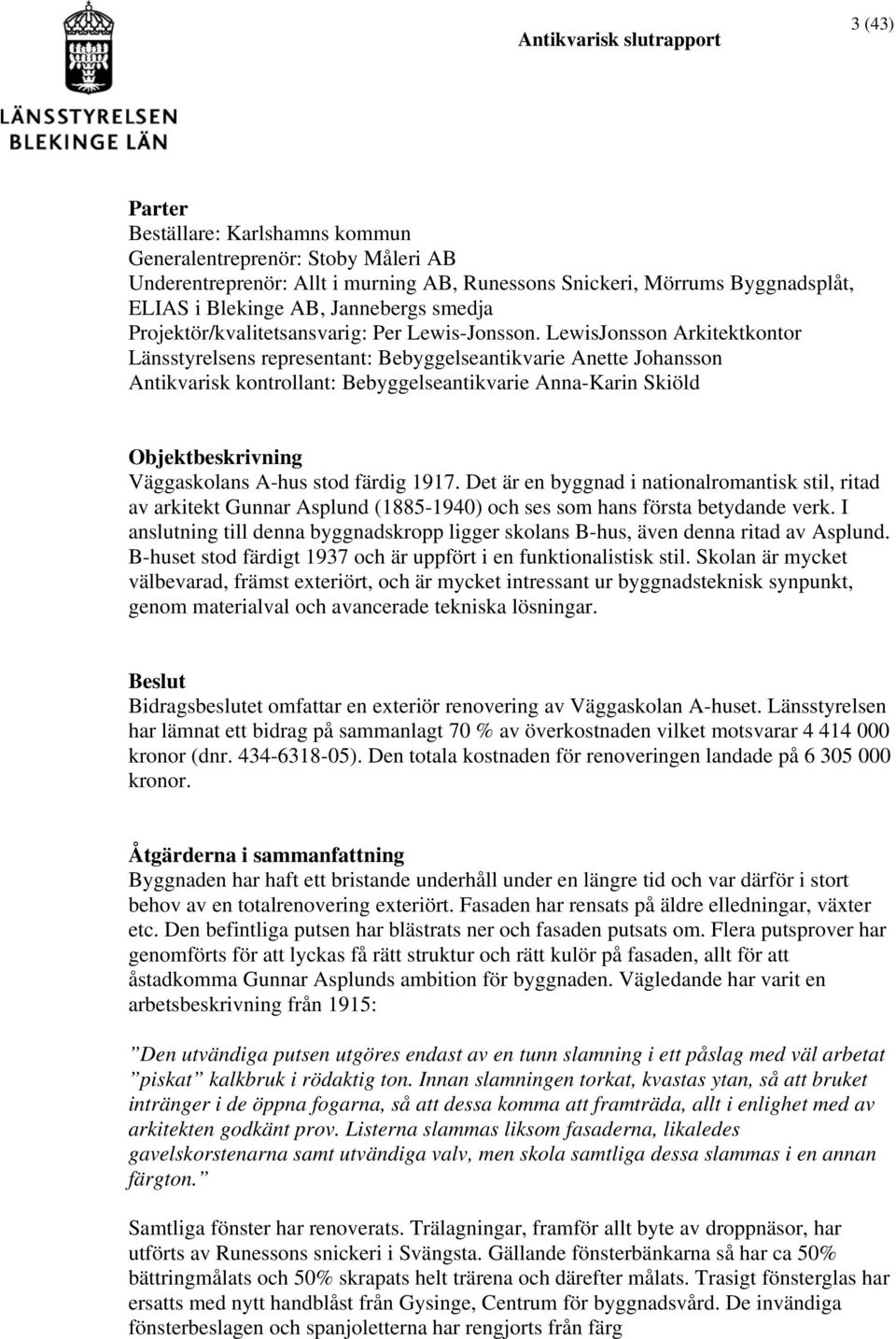

4 3 (43) Parter Beställare: Karlshamns kommun Generalentreprenör: Stoby Måleri AB Underentreprenör: Allt i murning AB, Runessons Snickeri, Mörrums Byggnadsplåt, ELIAS i Blekinge AB, Jannebergs smedja Projektör/kvalitetsansvarig: Per Lewis-Jonsson. LewisJonsson Arkitektkontor Länsstyrelsens representant: Bebyggelseantikvarie Anette Johansson Antikvarisk kontrollant: Bebyggelseantikvarie Anna-Karin Skiöld Objektbeskrivning Väggaskolans A-hus stod färdig Det är en byggnad i nationalromantisk stil, ritad av arkitekt Gunnar Asplund ( ) och ses som hans första betydande verk. I anslutning till denna byggnadskropp ligger skolans B-hus, även denna ritad av Asplund. B-huset stod färdigt 1937 och är uppfört i en funktionalistisk stil. Skolan är mycket välbevarad, främst exteriört, och är mycket intressant ur byggnadsteknisk synpunkt, genom materialval och avancerade tekniska lösningar. Beslut Bidragsbeslutet omfattar en exteriör renovering av Väggaskolan A-huset. Länsstyrelsen har lämnat ett bidrag på sammanlagt 70 % av överkostnaden vilket motsvarar kronor (dnr ). Den totala kostnaden för renoveringen landade på kronor. Åtgärderna i sammanfattning Byggnaden har haft ett bristande underhåll under en längre tid och var därför i stort behov av en totalrenovering exteriört. Fasaden har rensats på äldre elledningar, växter etc. Den befintliga putsen har blästrats ner och fasaden putsats om. Flera putsprover har genomförts för att lyckas få rätt struktur och rätt kulör på fasaden, allt för att åstadkomma Gunnar Asplunds ambition för byggnaden. Vägledande har varit en arbetsbeskrivning från 1915: Den utvändiga putsen utgöres endast av en tunn slamning i ett påslag med väl arbetat piskat kalkbruk i rödaktig ton. Innan slamningen torkat, kvastas ytan, så att bruket intränger i de öppna fogarna, så att dessa komma att framträda, allt i enlighet med av arkitekten godkänt prov. Listerna slammas liksom fasaderna, likaledes gavelskorstenarna samt utvändiga valv, men skola samtliga dessa slammas i en annan färgton. Samtliga fönster har renoverats. Trälagningar, framför allt byte av droppnäsor, har utförts av Runessons snickeri i Svängsta. Gällande fönsterbänkarna så har ca 50% bättringmålats och 50% skrapats helt trärena och därefter målats. Trasigt fönsterglas har ersatts med nytt handblåst från Gysinge, Centrum för byggnadsvård. De invändiga fönsterbeslagen och spanjoletterna har rengjorts från färg

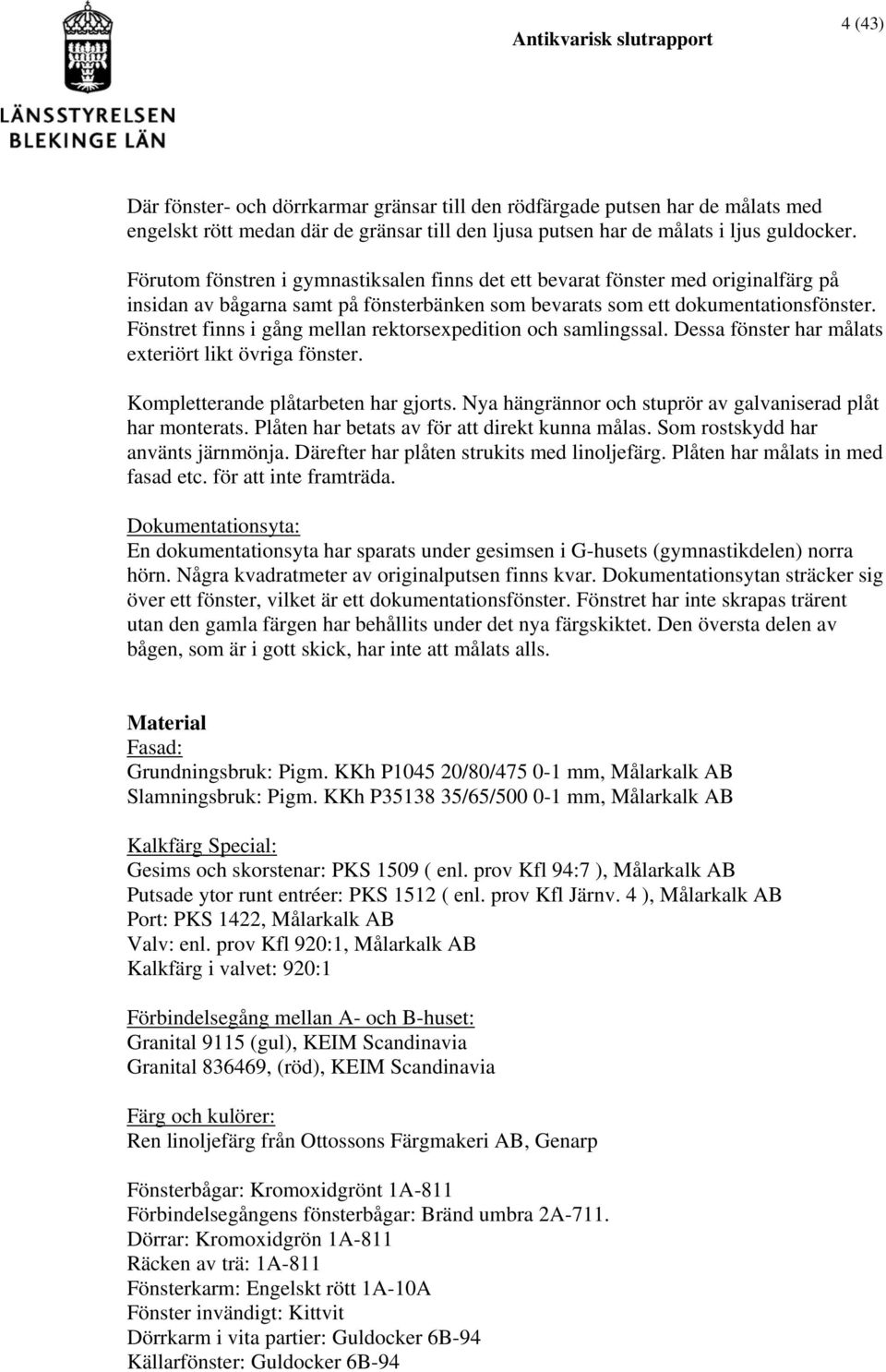

5 4 (43) Där fönster- och dörrkarmar gränsar till den rödfärgade putsen har de målats med engelskt rött medan där de gränsar till den ljusa putsen har de målats i ljus guldocker. Förutom fönstren i gymnastiksalen finns det ett bevarat fönster med originalfärg på insidan av bågarna samt på fönsterbänken som bevarats som ett dokumentationsfönster. Fönstret finns i gång mellan rektorsexpedition och samlingssal. Dessa fönster har målats exteriört likt övriga fönster. Kompletterande plåtarbeten har gjorts. Nya hängrännor och stuprör av galvaniserad plåt har monterats. Plåten har betats av för att direkt kunna målas. Som rostskydd har använts järnmönja. Därefter har plåten strukits med linoljefärg. Plåten har målats in med fasad etc. för att inte framträda. Dokumentationsyta: En dokumentationsyta har sparats under gesimsen i G-husets (gymnastikdelen) norra hörn. Några kvadratmeter av originalputsen finns kvar. Dokumentationsytan sträcker sig över ett fönster, vilket är ett dokumentationsfönster. Fönstret har inte skrapas trärent utan den gamla färgen har behållits under det nya färgskiktet. Den översta delen av bågen, som är i gott skick, har inte att målats alls. Material Fasad: Grundningsbruk: Pigm. KKh P /80/ mm, Målarkalk AB Slamningsbruk: Pigm. KKh P /65/ mm, Målarkalk AB Kalkfärg Special: Gesims och skorstenar: PKS 1509 ( enl. prov Kfl 94:7 ), Målarkalk AB Putsade ytor runt entréer: PKS 1512 ( enl. prov Kfl Järnv. 4 ), Målarkalk AB Port: PKS 1422, Målarkalk AB Valv: enl. prov Kfl 920:1, Målarkalk AB Kalkfärg i valvet: 920:1 Förbindelsegång mellan A- och B-huset: Granital 9115 (gul), KEIM Scandinavia Granital , (röd), KEIM Scandinavia Färg och kulörer: Ren linoljefärg från Ottossons Färgmakeri AB, Genarp Fönsterbågar: Kromoxidgrönt 1A-811 Förbindelsegångens fönsterbågar: Bränd umbra 2A-711. Dörrar: Kromoxidgrön 1A-811 Räcken av trä: 1A-811 Fönsterkarm: Engelskt rött 1A-10A Fönster invändigt: Kittvit Dörrkarm i vita partier: Guldocker 6B-94 Källarfönster: Guldocker 6B-94

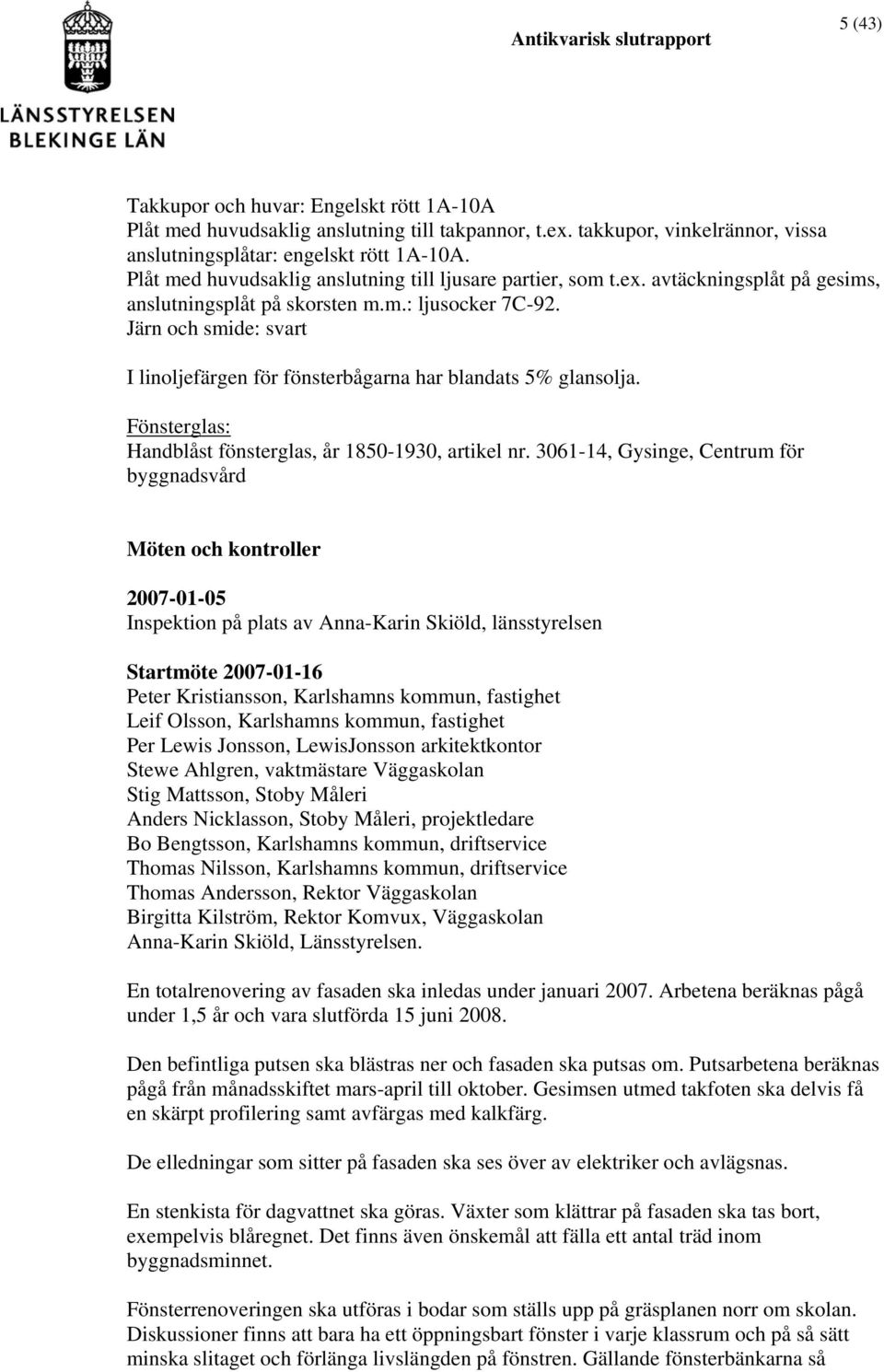

6 5 (43) Takkupor och huvar: Engelskt rött 1A-10A Plåt med huvudsaklig anslutning till takpannor, t.ex. takkupor, vinkelrännor, vissa anslutningsplåtar: engelskt rött 1A-10A. Plåt med huvudsaklig anslutning till ljusare partier, som t.ex. avtäckningsplåt på gesims, anslutningsplåt på skorsten m.m.: ljusocker 7C-92. Järn och smide: svart I linoljefärgen för fönsterbågarna har blandats 5% glansolja. Fönsterglas: Handblåst fönsterglas, år , artikel nr , Gysinge, Centrum för byggnadsvård Möten och kontroller Inspektion på plats av Anna-Karin Skiöld, länsstyrelsen Startmöte Peter Kristiansson, Karlshamns kommun, fastighet Leif Olsson, Karlshamns kommun, fastighet Per Lewis Jonsson, LewisJonsson arkitektkontor Stewe Ahlgren, vaktmästare Väggaskolan Stig Mattsson, Stoby Måleri Anders Nicklasson, Stoby Måleri, projektledare Bo Bengtsson, Karlshamns kommun, driftservice Thomas Nilsson, Karlshamns kommun, driftservice Thomas Andersson, Rektor Väggaskolan Birgitta Kilström, Rektor Komvux, Väggaskolan Anna-Karin Skiöld, Länsstyrelsen. En totalrenovering av fasaden ska inledas under januari Arbetena beräknas pågå under 1,5 år och vara slutförda 15 juni Den befintliga putsen ska blästras ner och fasaden ska putsas om. Putsarbetena beräknas pågå från månadsskiftet mars-april till oktober. Gesimsen utmed takfoten ska delvis få en skärpt profilering samt avfärgas med kalkfärg. De elledningar som sitter på fasaden ska ses över av elektriker och avlägsnas. En stenkista för dagvattnet ska göras. Växter som klättrar på fasaden ska tas bort, exempelvis blåregnet. Det finns även önskemål att fälla ett antal träd inom byggnadsminnet. Fönsterrenoveringen ska utföras i bodar som ställs upp på gräsplanen norr om skolan. Diskussioner finns att bara ha ett öppningsbart fönster i varje klassrum och på så sätt minska slitaget och förlänga livslängden på fönstren. Gällande fönsterbänkarna så

7 6 (43) kommer ca 50% bättringmålas och 50% skrapas helt trärena och därefter målas. Fönstren mot norr på översta våningsplanet är avsevärt sämre än övriga fönster och mer omfattande trälagningar kommer att behövas här. Det finns ett bevarat fönster med originalfärg på insidan av bågarna samt på fönsterbänken. Detta skall bevaras som ett dokumentationsfönster. Fönstret finns i gång mellan rektorsexpedition och samlingssal. En målning exteriört ska dock göras. Möte på plats Peter Kristiansson, Karlshamns kommun Per Lewis Jonsson, Lewis Jonsson Arkitektkontor Anna-Karin Skiöld, Länsstyrelsen Kulörer på fönstrens bågar och karmar, dörrar och dörrkarmar bestämdes genom skrapning. Följande kulörer fastställdes: Fönsterbågar och dörrar: Kromoxidgrön 1B-811 Fönsterkarm: Engelskt rött 1A-10A Dörrkarm i vita partier: Guldocker 6B-94 Där fönster- och dörrkarmar gränsar till den rödfärgade putsen är de målade med engelskt rött medan de är målade i ljus guldocker där de gränsar till den ljusa putsen, vilket förekommer i gången genom byggnaden. Det bestämdes att gesimsen som löper utmed hela byggnadens takfot ska bättras på där det är nödvändigt. På flera ställen har putsen lossat och teglet blivit synligt. Där behövs ny puts. Det förekommer ilagningar av cementputs, denna ska tas ned och ersättas av kalkputs. Förslag finns att rikta upp gesimsen vid frontespisen där den syns mest och även är mest utsatt. Detta är inget krav från länsstyrelsens sida och om det görs får den inte bli för perfekt på detta parti så det blir en kontrast till angränsande partier. Möte på plats Peter Kristiansson, Karlshamns kommun Bo Bengtsson, Karlshamns kommun Anna-Karin Skiöld, länsstyrelsen Närvarande gick igenom hela byggnaden. Byggmöte Peter Kristiansson, Karlshamns kommun, fastighet Stig Mattsson, Stoby Måleri Anders Nicklasson, Stoby Måleri, projektledare Bo Bengtsson, Karlshamns kommun, driftservice Anders Svensson, Allt i murning Anna-Karin Skiöld, Länsstyrelsen. Etablering på arbetsplatsen pågår.

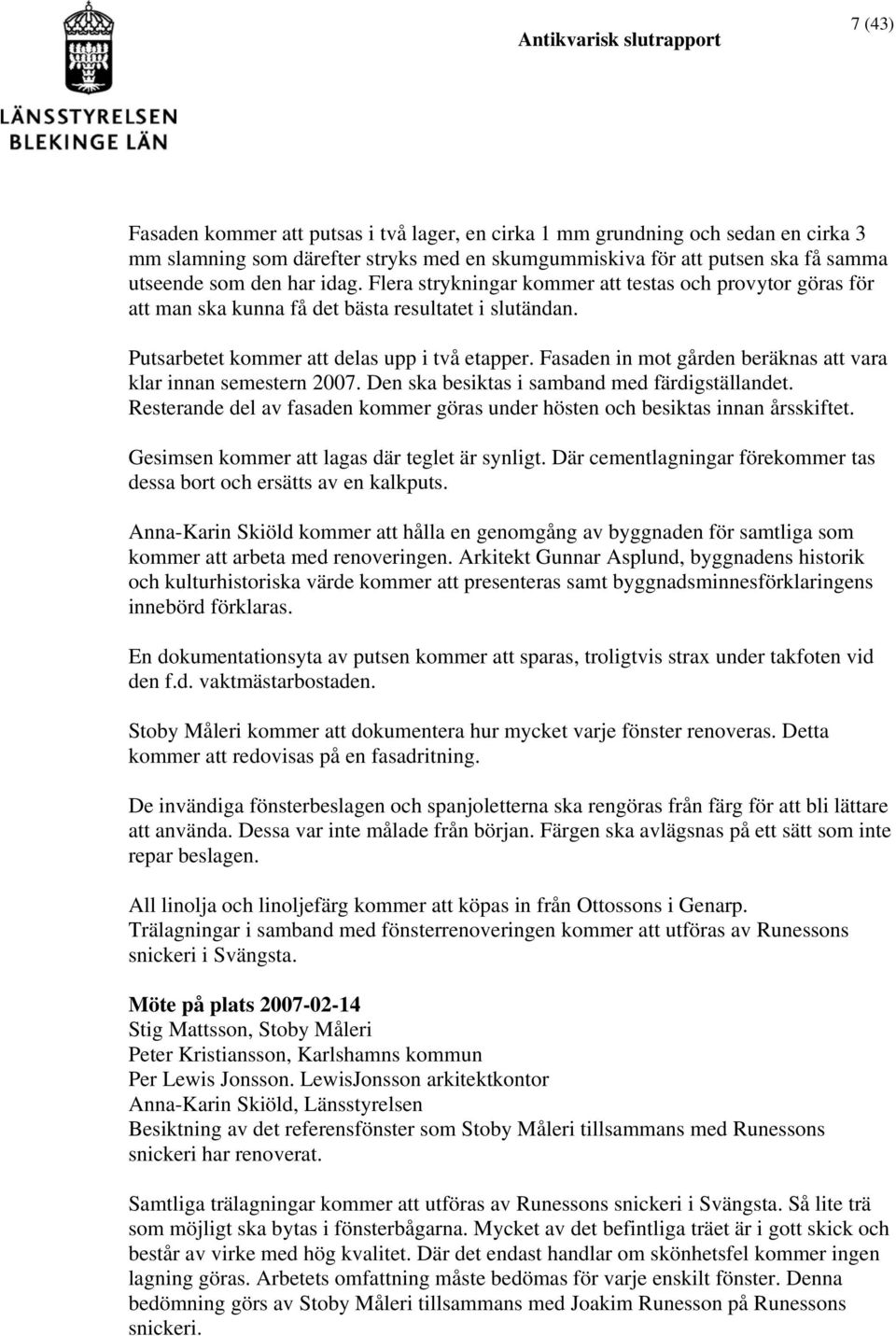

8 7 (43) Fasaden kommer att putsas i två lager, en cirka 1 mm grundning och sedan en cirka 3 mm slamning som därefter stryks med en skumgummiskiva för att putsen ska få samma utseende som den har idag. Flera strykningar kommer att testas och provytor göras för att man ska kunna få det bästa resultatet i slutändan. Putsarbetet kommer att delas upp i två etapper. Fasaden in mot gården beräknas att vara klar innan semestern Den ska besiktas i samband med färdigställandet. Resterande del av fasaden kommer göras under hösten och besiktas innan årsskiftet. Gesimsen kommer att lagas där teglet är synligt. Där cementlagningar förekommer tas dessa bort och ersätts av en kalkputs. Anna-Karin Skiöld kommer att hålla en genomgång av byggnaden för samtliga som kommer att arbeta med renoveringen. Arkitekt Gunnar Asplund, byggnadens historik och kulturhistoriska värde kommer att presenteras samt byggnadsminnesförklaringens innebörd förklaras. En dokumentationsyta av putsen kommer att sparas, troligtvis strax under takfoten vid den f.d. vaktmästarbostaden. Stoby Måleri kommer att dokumentera hur mycket varje fönster renoveras. Detta kommer att redovisas på en fasadritning. De invändiga fönsterbeslagen och spanjoletterna ska rengöras från färg för att bli lättare att använda. Dessa var inte målade från början. Färgen ska avlägsnas på ett sätt som inte repar beslagen. All linolja och linoljefärg kommer att köpas in från Ottossons i Genarp. Trälagningar i samband med fönsterrenoveringen kommer att utföras av Runessons snickeri i Svängsta. Möte på plats Stig Mattsson, Stoby Måleri Peter Kristiansson, Karlshamns kommun Per Lewis Jonsson. LewisJonsson arkitektkontor Anna-Karin Skiöld, Länsstyrelsen Besiktning av det referensfönster som Stoby Måleri tillsammans med Runessons snickeri har renoverat. Samtliga trälagningar kommer att utföras av Runessons snickeri i Svängsta. Så lite trä som möjligt ska bytas i fönsterbågarna. Mycket av det befintliga träet är i gott skick och består av virke med hög kvalitet. Där det endast handlar om skönhetsfel kommer ingen lagning göras. Arbetets omfattning måste bedömas för varje enskilt fönster. Denna bedömning görs av Stoby Måleri tillsammans med Joakim Runesson på Runessons snickeri.

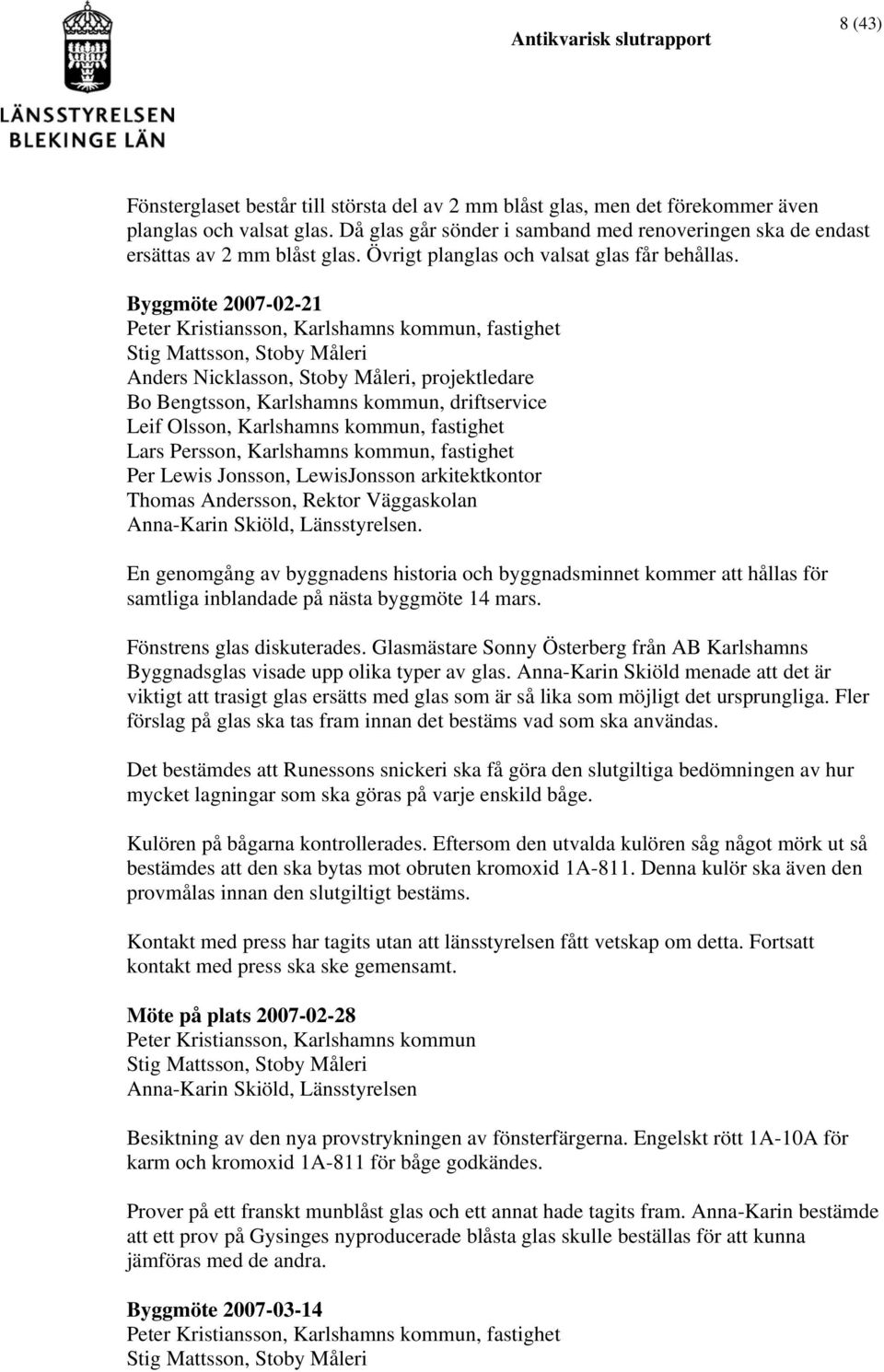

9 8 (43) Fönsterglaset består till största del av 2 mm blåst glas, men det förekommer även planglas och valsat glas. Då glas går sönder i samband med renoveringen ska de endast ersättas av 2 mm blåst glas. Övrigt planglas och valsat glas får behållas. Byggmöte Peter Kristiansson, Karlshamns kommun, fastighet Stig Mattsson, Stoby Måleri Anders Nicklasson, Stoby Måleri, projektledare Bo Bengtsson, Karlshamns kommun, driftservice Leif Olsson, Karlshamns kommun, fastighet Lars Persson, Karlshamns kommun, fastighet Per Lewis Jonsson, LewisJonsson arkitektkontor Thomas Andersson, Rektor Väggaskolan Anna-Karin Skiöld, Länsstyrelsen. En genomgång av byggnadens historia och byggnadsminnet kommer att hållas för samtliga inblandade på nästa byggmöte 14 mars. Fönstrens glas diskuterades. Glasmästare Sonny Österberg från AB Karlshamns Byggnadsglas visade upp olika typer av glas. Anna-Karin Skiöld menade att det är viktigt att trasigt glas ersätts med glas som är så lika som möjligt det ursprungliga. Fler förslag på glas ska tas fram innan det bestäms vad som ska användas. Det bestämdes att Runessons snickeri ska få göra den slutgiltiga bedömningen av hur mycket lagningar som ska göras på varje enskild båge. Kulören på bågarna kontrollerades. Eftersom den utvalda kulören såg något mörk ut så bestämdes att den ska bytas mot obruten kromoxid 1A-811. Denna kulör ska även den provmålas innan den slutgiltigt bestäms. Kontakt med press har tagits utan att länsstyrelsen fått vetskap om detta. Fortsatt kontakt med press ska ske gemensamt. Möte på plats Peter Kristiansson, Karlshamns kommun Stig Mattsson, Stoby Måleri Anna-Karin Skiöld, Länsstyrelsen Besiktning av den nya provstrykningen av fönsterfärgerna. Engelskt rött 1A-10A för karm och kromoxid 1A-811 för båge godkändes. Prover på ett franskt munblåst glas och ett annat hade tagits fram. Anna-Karin bestämde att ett prov på Gysinges nyproducerade blåsta glas skulle beställas för att kunna jämföras med de andra. Byggmöte Peter Kristiansson, Karlshamns kommun, fastighet Stig Mattsson, Stoby Måleri

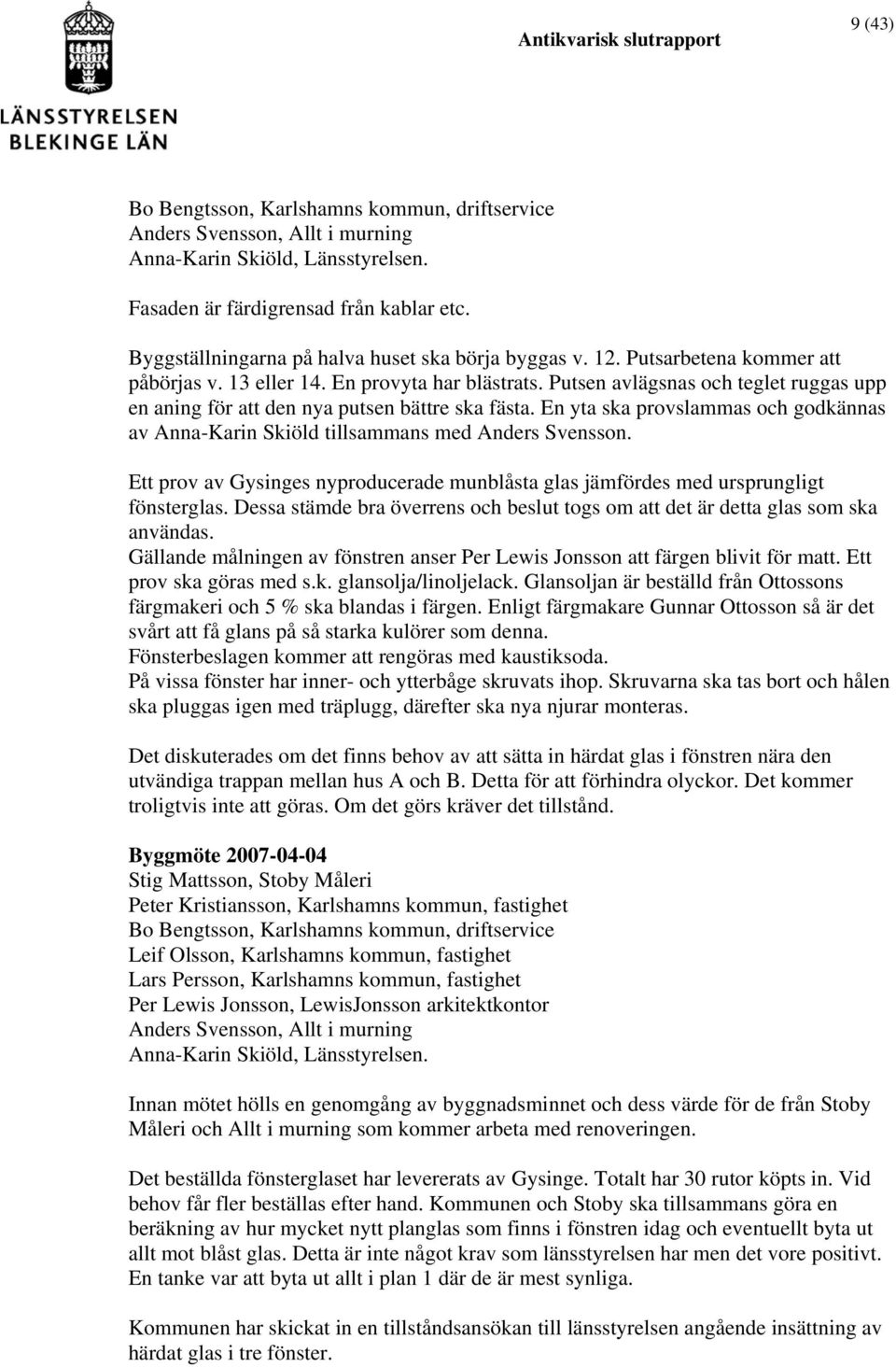

10 9 (43) Bo Bengtsson, Karlshamns kommun, driftservice Anders Svensson, Allt i murning Anna-Karin Skiöld, Länsstyrelsen. Fasaden är färdigrensad från kablar etc. Byggställningarna på halva huset ska börja byggas v. 12. Putsarbetena kommer att påbörjas v. 13 eller 14. En provyta har blästrats. Putsen avlägsnas och teglet ruggas upp en aning för att den nya putsen bättre ska fästa. En yta ska provslammas och godkännas av Anna-Karin Skiöld tillsammans med Anders Svensson. Ett prov av Gysinges nyproducerade munblåsta glas jämfördes med ursprungligt fönsterglas. Dessa stämde bra överrens och beslut togs om att det är detta glas som ska användas. Gällande målningen av fönstren anser Per Lewis Jonsson att färgen blivit för matt. Ett prov ska göras med s.k. glansolja/linoljelack. Glansoljan är beställd från Ottossons färgmakeri och 5 % ska blandas i färgen. Enligt färgmakare Gunnar Ottosson så är det svårt att få glans på så starka kulörer som denna. Fönsterbeslagen kommer att rengöras med kaustiksoda. På vissa fönster har inner- och ytterbåge skruvats ihop. Skruvarna ska tas bort och hålen ska pluggas igen med träplugg, därefter ska nya njurar monteras. Det diskuterades om det finns behov av att sätta in härdat glas i fönstren nära den utvändiga trappan mellan hus A och B. Detta för att förhindra olyckor. Det kommer troligtvis inte att göras. Om det görs kräver det tillstånd. Byggmöte Stig Mattsson, Stoby Måleri Peter Kristiansson, Karlshamns kommun, fastighet Bo Bengtsson, Karlshamns kommun, driftservice Leif Olsson, Karlshamns kommun, fastighet Lars Persson, Karlshamns kommun, fastighet Per Lewis Jonsson, LewisJonsson arkitektkontor Anders Svensson, Allt i murning Anna-Karin Skiöld, Länsstyrelsen. Innan mötet hölls en genomgång av byggnadsminnet och dess värde för de från Stoby Måleri och Allt i murning som kommer arbeta med renoveringen. Det beställda fönsterglaset har levererats av Gysinge. Totalt har 30 rutor köpts in. Vid behov får fler beställas efter hand. Kommunen och Stoby ska tillsammans göra en beräkning av hur mycket nytt planglas som finns i fönstren idag och eventuellt byta ut allt mot blåst glas. Detta är inte något krav som länsstyrelsen har men det vore positivt. En tanke var att byta ut allt i plan 1 där de är mest synliga. Kommunen har skickat in en tillståndsansökan till länsstyrelsen angående insättning av härdat glas i tre fönster.

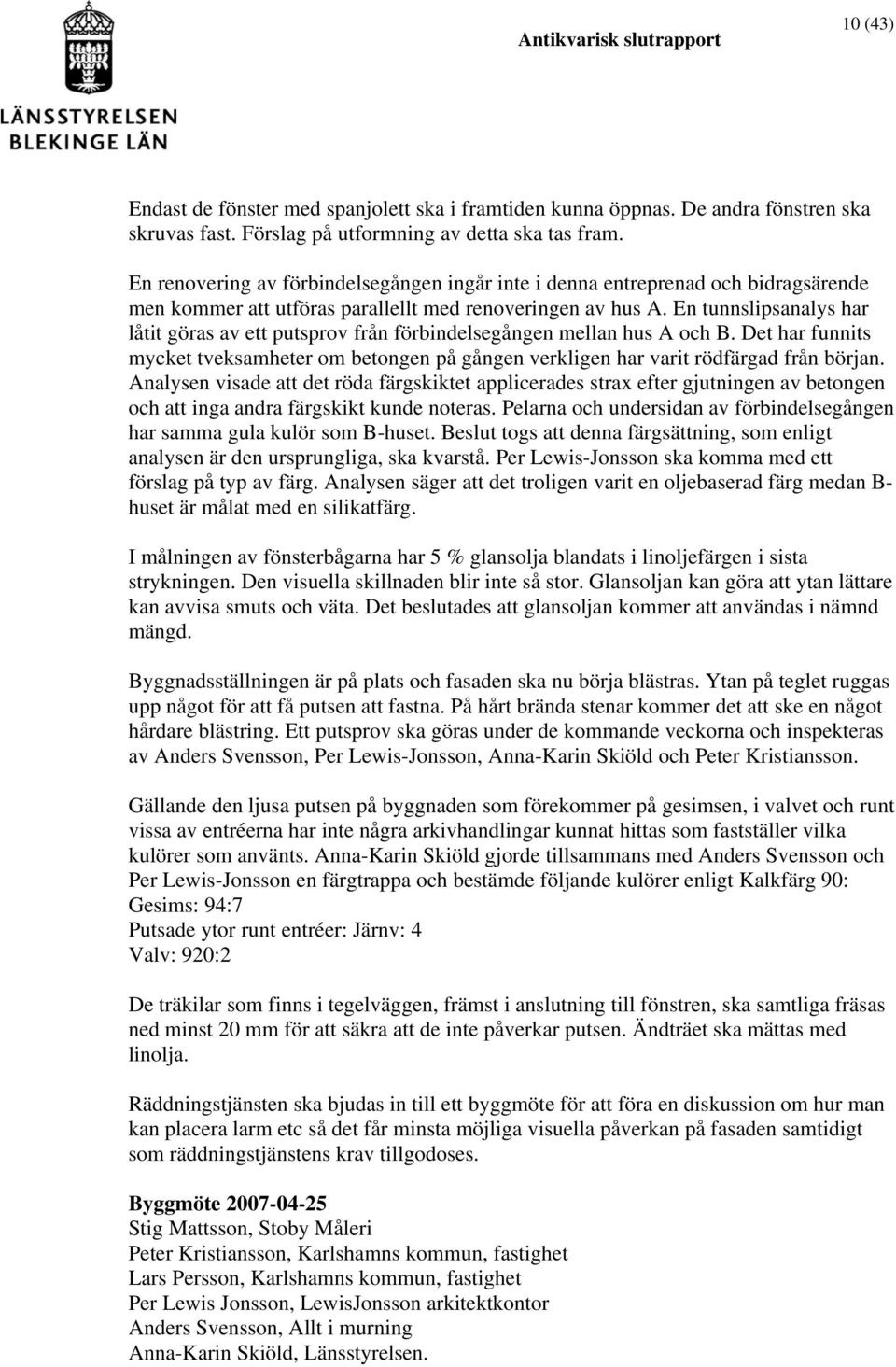

11 10 (43) Endast de fönster med spanjolett ska i framtiden kunna öppnas. De andra fönstren ska skruvas fast. Förslag på utformning av detta ska tas fram. En renovering av förbindelsegången ingår inte i denna entreprenad och bidragsärende men kommer att utföras parallellt med renoveringen av hus A. En tunnslipsanalys har låtit göras av ett putsprov från förbindelsegången mellan hus A och B. Det har funnits mycket tveksamheter om betongen på gången verkligen har varit rödfärgad från början. Analysen visade att det röda färgskiktet applicerades strax efter gjutningen av betongen och att inga andra färgskikt kunde noteras. Pelarna och undersidan av förbindelsegången har samma gula kulör som B-huset. Beslut togs att denna färgsättning, som enligt analysen är den ursprungliga, ska kvarstå. Per Lewis-Jonsson ska komma med ett förslag på typ av färg. Analysen säger att det troligen varit en oljebaserad färg medan B- huset är målat med en silikatfärg. I målningen av fönsterbågarna har 5 % glansolja blandats i linoljefärgen i sista strykningen. Den visuella skillnaden blir inte så stor. Glansoljan kan göra att ytan lättare kan avvisa smuts och väta. Det beslutades att glansoljan kommer att användas i nämnd mängd. Byggnadsställningen är på plats och fasaden ska nu börja blästras. Ytan på teglet ruggas upp något för att få putsen att fastna. På hårt brända stenar kommer det att ske en något hårdare blästring. Ett putsprov ska göras under de kommande veckorna och inspekteras av Anders Svensson, Per Lewis-Jonsson, Anna-Karin Skiöld och Peter Kristiansson. Gällande den ljusa putsen på byggnaden som förekommer på gesimsen, i valvet och runt vissa av entréerna har inte några arkivhandlingar kunnat hittas som fastställer vilka kulörer som använts. Anna-Karin Skiöld gjorde tillsammans med Anders Svensson och Per Lewis-Jonsson en färgtrappa och bestämde följande kulörer enligt Kalkfärg 90: Gesims: 94:7 Putsade ytor runt entréer: Järnv: 4 Valv: 920:2 De träkilar som finns i tegelväggen, främst i anslutning till fönstren, ska samtliga fräsas ned minst 20 mm för att säkra att de inte påverkar putsen. Ändträet ska mättas med linolja. Räddningstjänsten ska bjudas in till ett byggmöte för att föra en diskussion om hur man kan placera larm etc så det får minsta möjliga visuella påverkan på fasaden samtidigt som räddningstjänstens krav tillgodoses. Byggmöte Stig Mattsson, Stoby Måleri Peter Kristiansson, Karlshamns kommun, fastighet Lars Persson, Karlshamns kommun, fastighet Per Lewis Jonsson, LewisJonsson arkitektkontor Anders Svensson, Allt i murning Anna-Karin Skiöld, Länsstyrelsen.

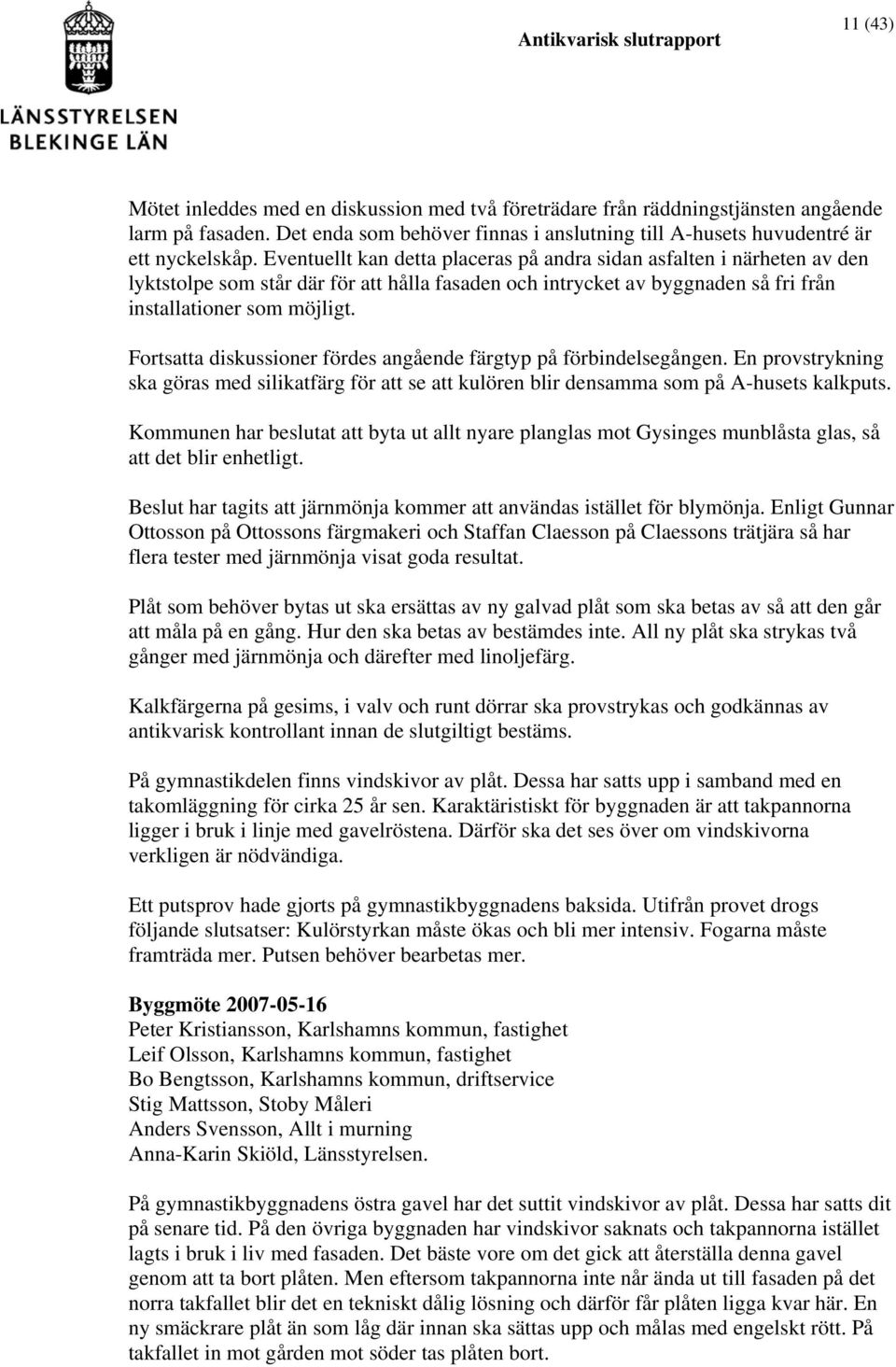

12 11 (43) Mötet inleddes med en diskussion med två företrädare från räddningstjänsten angående larm på fasaden. Det enda som behöver finnas i anslutning till A-husets huvudentré är ett nyckelskåp. Eventuellt kan detta placeras på andra sidan asfalten i närheten av den lyktstolpe som står där för att hålla fasaden och intrycket av byggnaden så fri från installationer som möjligt. Fortsatta diskussioner fördes angående färgtyp på förbindelsegången. En provstrykning ska göras med silikatfärg för att se att kulören blir densamma som på A-husets kalkputs. Kommunen har beslutat att byta ut allt nyare planglas mot Gysinges munblåsta glas, så att det blir enhetligt. Beslut har tagits att järnmönja kommer att användas istället för blymönja. Enligt Gunnar Ottosson på Ottossons färgmakeri och Staffan Claesson på Claessons trätjära så har flera tester med järnmönja visat goda resultat. Plåt som behöver bytas ut ska ersättas av ny galvad plåt som ska betas av så att den går att måla på en gång. Hur den ska betas av bestämdes inte. All ny plåt ska strykas två gånger med järnmönja och därefter med linoljefärg. Kalkfärgerna på gesims, i valv och runt dörrar ska provstrykas och godkännas av antikvarisk kontrollant innan de slutgiltigt bestäms. På gymnastikdelen finns vindskivor av plåt. Dessa har satts upp i samband med en takomläggning för cirka 25 år sen. Karaktäristiskt för byggnaden är att takpannorna ligger i bruk i linje med gavelröstena. Därför ska det ses över om vindskivorna verkligen är nödvändiga. Ett putsprov hade gjorts på gymnastikbyggnadens baksida. Utifrån provet drogs följande slutsatser: Kulörstyrkan måste ökas och bli mer intensiv. Fogarna måste framträda mer. Putsen behöver bearbetas mer. Byggmöte Peter Kristiansson, Karlshamns kommun, fastighet Leif Olsson, Karlshamns kommun, fastighet Bo Bengtsson, Karlshamns kommun, driftservice Stig Mattsson, Stoby Måleri Anders Svensson, Allt i murning Anna-Karin Skiöld, Länsstyrelsen. På gymnastikbyggnadens östra gavel har det suttit vindskivor av plåt. Dessa har satts dit på senare tid. På den övriga byggnaden har vindskivor saknats och takpannorna istället lagts i bruk i liv med fasaden. Det bäste vore om det gick att återställa denna gavel genom att ta bort plåten. Men eftersom takpannorna inte når ända ut till fasaden på det norra takfallet blir det en tekniskt dålig lösning och därför får plåten ligga kvar här. En ny smäckrare plåt än som låg där innan ska sättas upp och målas med engelskt rött. På takfallet in mot gården mot söder tas plåten bort.

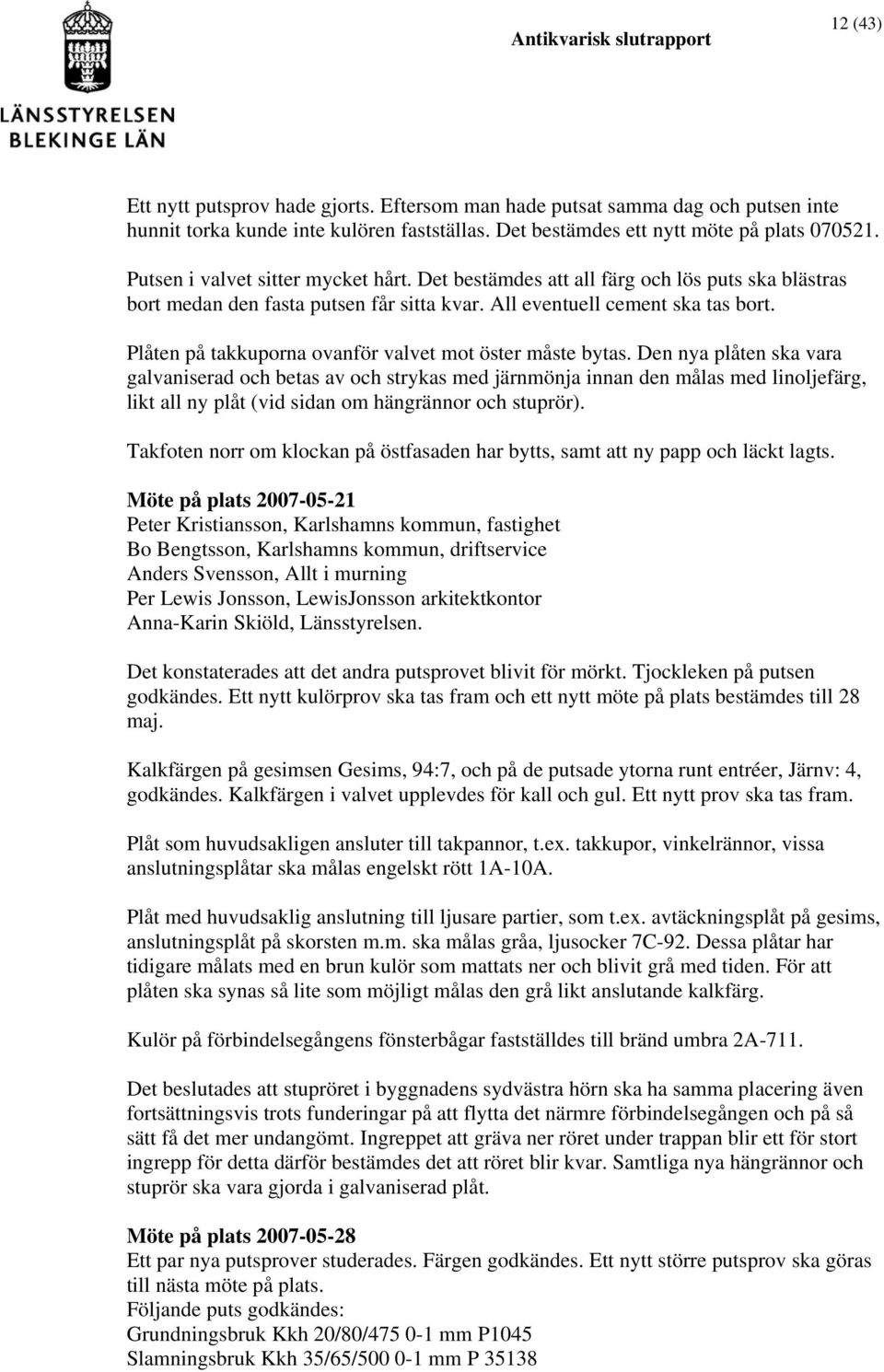

13 12 (43) Ett nytt putsprov hade gjorts. Eftersom man hade putsat samma dag och putsen inte hunnit torka kunde inte kulören fastställas. Det bestämdes ett nytt möte på plats Putsen i valvet sitter mycket hårt. Det bestämdes att all färg och lös puts ska blästras bort medan den fasta putsen får sitta kvar. All eventuell cement ska tas bort. Plåten på takkuporna ovanför valvet mot öster måste bytas. Den nya plåten ska vara galvaniserad och betas av och strykas med järnmönja innan den målas med linoljefärg, likt all ny plåt (vid sidan om hängrännor och stuprör). Takfoten norr om klockan på östfasaden har bytts, samt att ny papp och läckt lagts. Möte på plats Peter Kristiansson, Karlshamns kommun, fastighet Bo Bengtsson, Karlshamns kommun, driftservice Anders Svensson, Allt i murning Per Lewis Jonsson, LewisJonsson arkitektkontor Anna-Karin Skiöld, Länsstyrelsen. Det konstaterades att det andra putsprovet blivit för mörkt. Tjockleken på putsen godkändes. Ett nytt kulörprov ska tas fram och ett nytt möte på plats bestämdes till 28 maj. Kalkfärgen på gesimsen Gesims, 94:7, och på de putsade ytorna runt entréer, Järnv: 4, godkändes. Kalkfärgen i valvet upplevdes för kall och gul. Ett nytt prov ska tas fram. Plåt som huvudsakligen ansluter till takpannor, t.ex. takkupor, vinkelrännor, vissa anslutningsplåtar ska målas engelskt rött 1A-10A. Plåt med huvudsaklig anslutning till ljusare partier, som t.ex. avtäckningsplåt på gesims, anslutningsplåt på skorsten m.m. ska målas gråa, ljusocker 7C-92. Dessa plåtar har tidigare målats med en brun kulör som mattats ner och blivit grå med tiden. För att plåten ska synas så lite som möjligt målas den grå likt anslutande kalkfärg. Kulör på förbindelsegångens fönsterbågar fastställdes till bränd umbra 2A-711. Det beslutades att stupröret i byggnadens sydvästra hörn ska ha samma placering även fortsättningsvis trots funderingar på att flytta det närmre förbindelsegången och på så sätt få det mer undangömt. Ingreppet att gräva ner röret under trappan blir ett för stort ingrepp för detta därför bestämdes det att röret blir kvar. Samtliga nya hängrännor och stuprör ska vara gjorda i galvaniserad plåt. Möte på plats Ett par nya putsprover studerades. Färgen godkändes. Ett nytt större putsprov ska göras till nästa möte på plats. Följande puts godkändes: Grundningsbruk Kkh 20/80/ mm P1045 Slamningsbruk Kkh 35/65/ mm P 35138

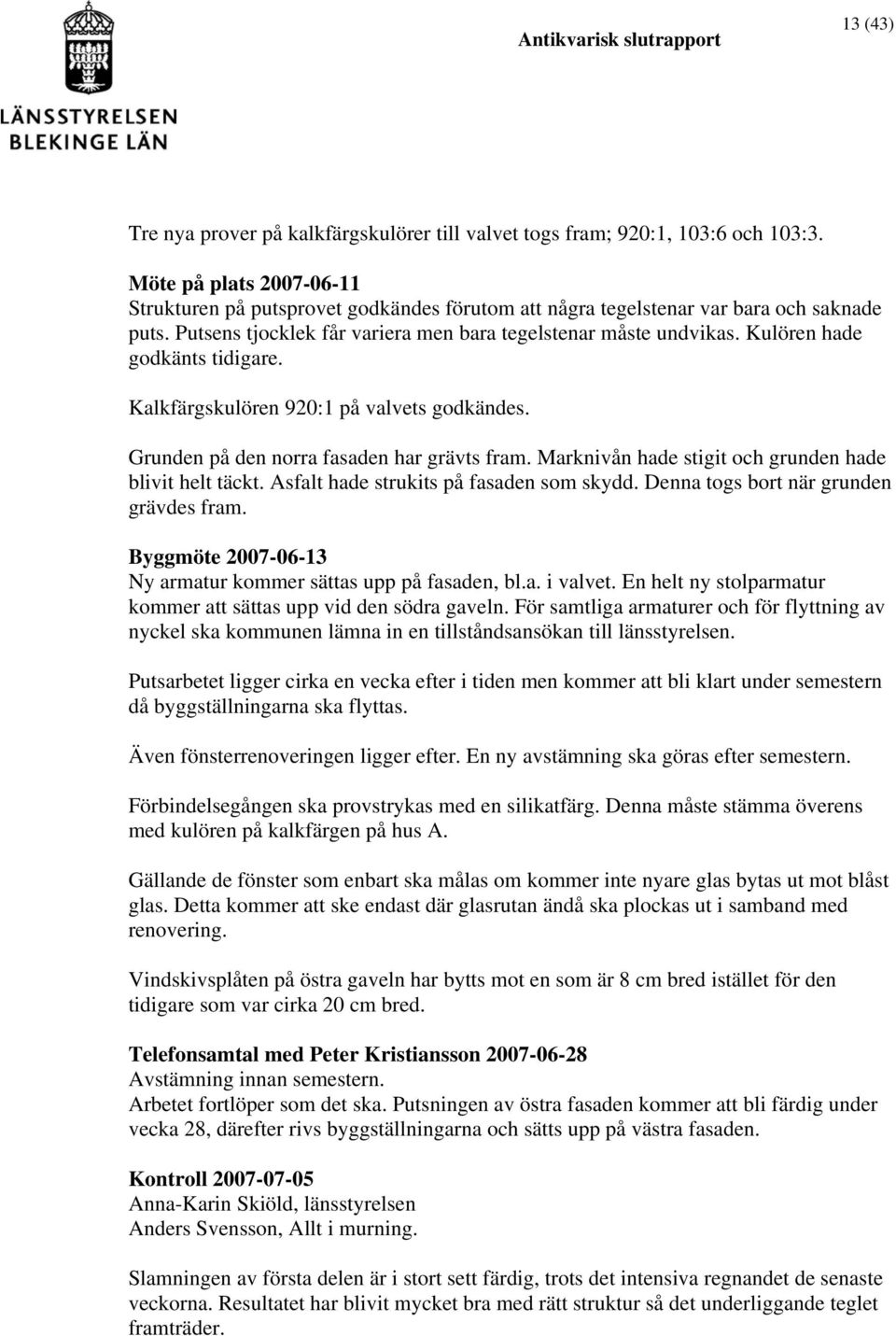

14 13 (43) Tre nya prover på kalkfärgskulörer till valvet togs fram; 920:1, 103:6 och 103:3. Möte på plats Strukturen på putsprovet godkändes förutom att några tegelstenar var bara och saknade puts. Putsens tjocklek får variera men bara tegelstenar måste undvikas. Kulören hade godkänts tidigare. Kalkfärgskulören 920:1 på valvets godkändes. Grunden på den norra fasaden har grävts fram. Marknivån hade stigit och grunden hade blivit helt täckt. Asfalt hade strukits på fasaden som skydd. Denna togs bort när grunden grävdes fram. Byggmöte Ny armatur kommer sättas upp på fasaden, bl.a. i valvet. En helt ny stolparmatur kommer att sättas upp vid den södra gaveln. För samtliga armaturer och för flyttning av nyckel ska kommunen lämna in en tillståndsansökan till länsstyrelsen. Putsarbetet ligger cirka en vecka efter i tiden men kommer att bli klart under semestern då byggställningarna ska flyttas. Även fönsterrenoveringen ligger efter. En ny avstämning ska göras efter semestern. Förbindelsegången ska provstrykas med en silikatfärg. Denna måste stämma överens med kulören på kalkfärgen på hus A. Gällande de fönster som enbart ska målas om kommer inte nyare glas bytas ut mot blåst glas. Detta kommer att ske endast där glasrutan ändå ska plockas ut i samband med renovering. Vindskivsplåten på östra gaveln har bytts mot en som är 8 cm bred istället för den tidigare som var cirka 20 cm bred. Telefonsamtal med Peter Kristiansson Avstämning innan semestern. Arbetet fortlöper som det ska. Putsningen av östra fasaden kommer att bli färdig under vecka 28, därefter rivs byggställningarna och sätts upp på västra fasaden. Kontroll Anna-Karin Skiöld, länsstyrelsen Anders Svensson, Allt i murning. Slamningen av första delen är i stort sett färdig, trots det intensiva regnandet de senaste veckorna. Resultatet har blivit mycket bra med rätt struktur så det underliggande teglet framträder.

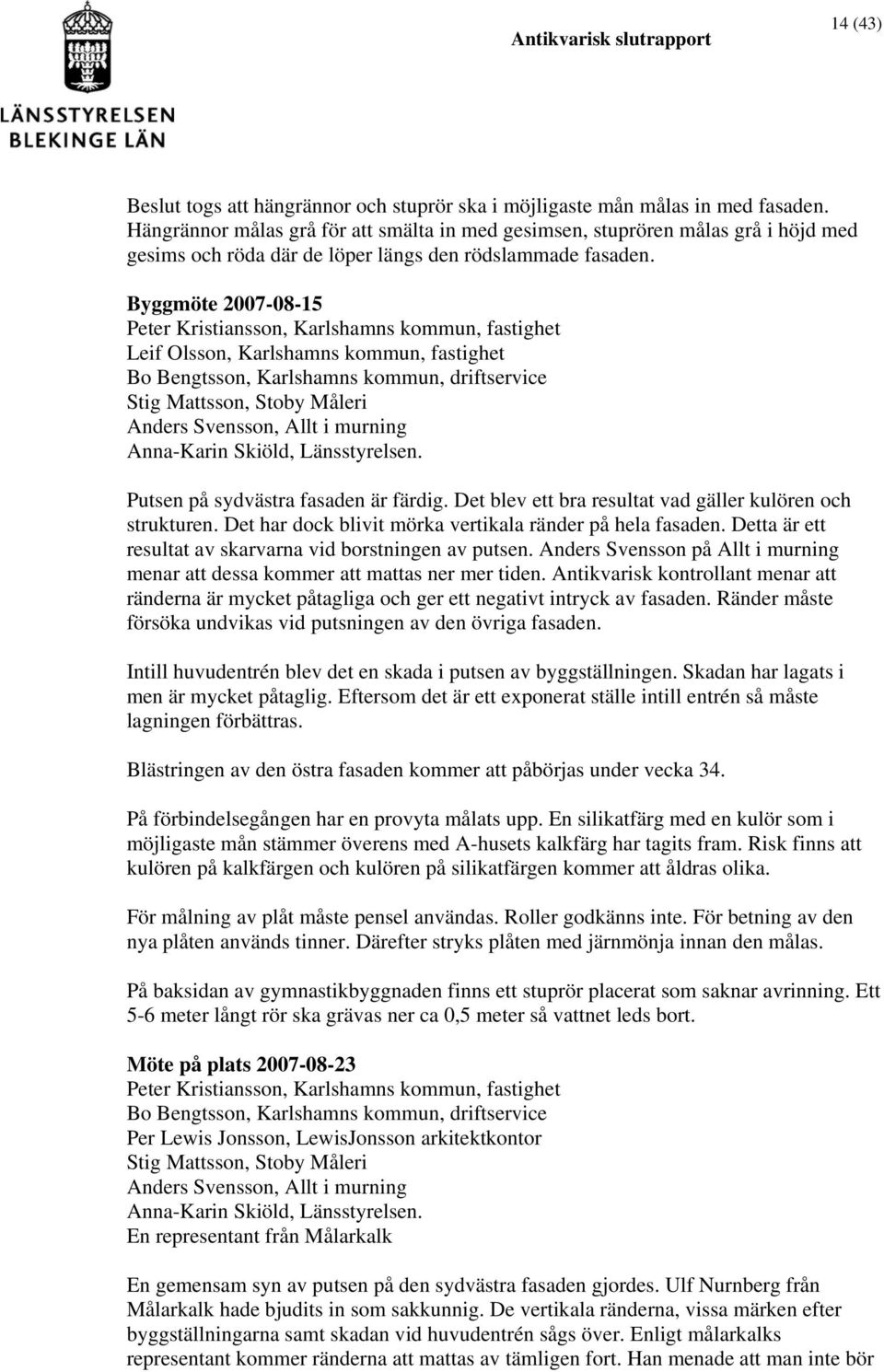

15 14 (43) Beslut togs att hängrännor och stuprör ska i möjligaste mån målas in med fasaden. Hängrännor målas grå för att smälta in med gesimsen, stuprören målas grå i höjd med gesims och röda där de löper längs den rödslammade fasaden. Byggmöte Peter Kristiansson, Karlshamns kommun, fastighet Leif Olsson, Karlshamns kommun, fastighet Bo Bengtsson, Karlshamns kommun, driftservice Stig Mattsson, Stoby Måleri Anders Svensson, Allt i murning Anna-Karin Skiöld, Länsstyrelsen. Putsen på sydvästra fasaden är färdig. Det blev ett bra resultat vad gäller kulören och strukturen. Det har dock blivit mörka vertikala ränder på hela fasaden. Detta är ett resultat av skarvarna vid borstningen av putsen. Anders Svensson på Allt i murning menar att dessa kommer att mattas ner mer tiden. Antikvarisk kontrollant menar att ränderna är mycket påtagliga och ger ett negativt intryck av fasaden. Ränder måste försöka undvikas vid putsningen av den övriga fasaden. Intill huvudentrén blev det en skada i putsen av byggställningen. Skadan har lagats i men är mycket påtaglig. Eftersom det är ett exponerat ställe intill entrén så måste lagningen förbättras. Blästringen av den östra fasaden kommer att påbörjas under vecka 34. På förbindelsegången har en provyta målats upp. En silikatfärg med en kulör som i möjligaste mån stämmer överens med A-husets kalkfärg har tagits fram. Risk finns att kulören på kalkfärgen och kulören på silikatfärgen kommer att åldras olika. För målning av plåt måste pensel användas. Roller godkänns inte. För betning av den nya plåten används tinner. Därefter stryks plåten med järnmönja innan den målas. På baksidan av gymnastikbyggnaden finns ett stuprör placerat som saknar avrinning. Ett 5-6 meter långt rör ska grävas ner ca 0,5 meter så vattnet leds bort. Möte på plats Peter Kristiansson, Karlshamns kommun, fastighet Bo Bengtsson, Karlshamns kommun, driftservice Per Lewis Jonsson, LewisJonsson arkitektkontor Stig Mattsson, Stoby Måleri Anders Svensson, Allt i murning Anna-Karin Skiöld, Länsstyrelsen. En representant från Målarkalk En gemensam syn av putsen på den sydvästra fasaden gjordes. Ulf Nurnberg från Målarkalk hade bjudits in som sakkunnig. De vertikala ränderna, vissa märken efter byggställningarna samt skadan vid huvudentrén sågs över. Enligt målarkalks representant kommer ränderna att mattas av tämligen fort. Han menade att man inte bör

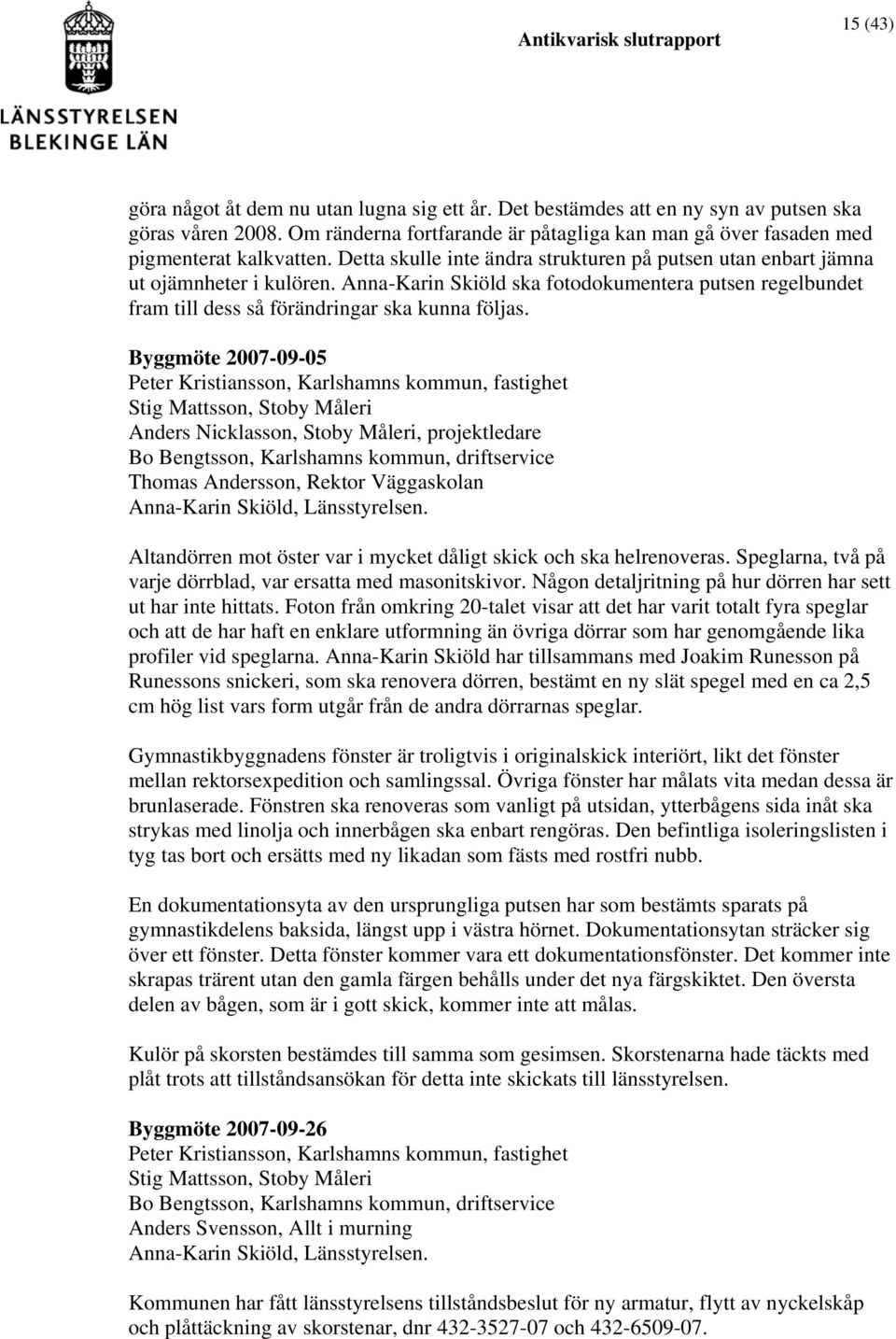

16 15 (43) göra något åt dem nu utan lugna sig ett år. Det bestämdes att en ny syn av putsen ska göras våren Om ränderna fortfarande är påtagliga kan man gå över fasaden med pigmenterat kalkvatten. Detta skulle inte ändra strukturen på putsen utan enbart jämna ut ojämnheter i kulören. Anna-Karin Skiöld ska fotodokumentera putsen regelbundet fram till dess så förändringar ska kunna följas. Byggmöte Peter Kristiansson, Karlshamns kommun, fastighet Stig Mattsson, Stoby Måleri Anders Nicklasson, Stoby Måleri, projektledare Bo Bengtsson, Karlshamns kommun, driftservice Thomas Andersson, Rektor Väggaskolan Anna-Karin Skiöld, Länsstyrelsen. Altandörren mot öster var i mycket dåligt skick och ska helrenoveras. Speglarna, två på varje dörrblad, var ersatta med masonitskivor. Någon detaljritning på hur dörren har sett ut har inte hittats. Foton från omkring 20-talet visar att det har varit totalt fyra speglar och att de har haft en enklare utformning än övriga dörrar som har genomgående lika profiler vid speglarna. Anna-Karin Skiöld har tillsammans med Joakim Runesson på Runessons snickeri, som ska renovera dörren, bestämt en ny slät spegel med en ca 2,5 cm hög list vars form utgår från de andra dörrarnas speglar. Gymnastikbyggnadens fönster är troligtvis i originalskick interiört, likt det fönster mellan rektorsexpedition och samlingssal. Övriga fönster har målats vita medan dessa är brunlaserade. Fönstren ska renoveras som vanligt på utsidan, ytterbågens sida inåt ska strykas med linolja och innerbågen ska enbart rengöras. Den befintliga isoleringslisten i tyg tas bort och ersätts med ny likadan som fästs med rostfri nubb. En dokumentationsyta av den ursprungliga putsen har som bestämts sparats på gymnastikdelens baksida, längst upp i västra hörnet. Dokumentationsytan sträcker sig över ett fönster. Detta fönster kommer vara ett dokumentationsfönster. Det kommer inte skrapas trärent utan den gamla färgen behålls under det nya färgskiktet. Den översta delen av bågen, som är i gott skick, kommer inte att målas. Kulör på skorsten bestämdes till samma som gesimsen. Skorstenarna hade täckts med plåt trots att tillståndsansökan för detta inte skickats till länsstyrelsen. Byggmöte Peter Kristiansson, Karlshamns kommun, fastighet Stig Mattsson, Stoby Måleri Bo Bengtsson, Karlshamns kommun, driftservice Anders Svensson, Allt i murning Anna-Karin Skiöld, Länsstyrelsen. Kommunen har fått länsstyrelsens tillståndsbeslut för ny armatur, flytt av nyckelskåp och plåttäckning av skorstenar, dnr och

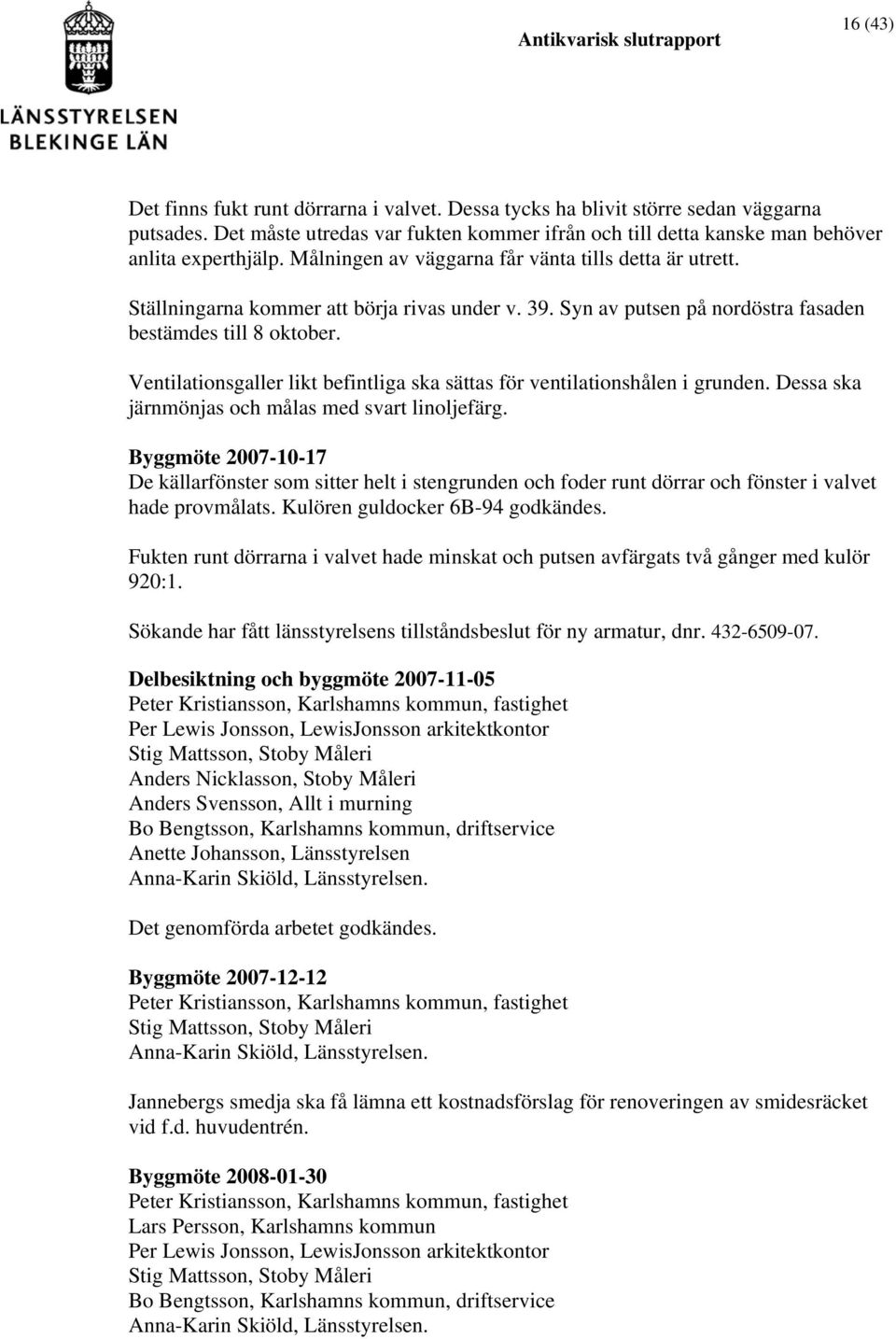

17 16 (43) Det finns fukt runt dörrarna i valvet. Dessa tycks ha blivit större sedan väggarna putsades. Det måste utredas var fukten kommer ifrån och till detta kanske man behöver anlita experthjälp. Målningen av väggarna får vänta tills detta är utrett. Ställningarna kommer att börja rivas under v. 39. Syn av putsen på nordöstra fasaden bestämdes till 8 oktober. Ventilationsgaller likt befintliga ska sättas för ventilationshålen i grunden. Dessa ska järnmönjas och målas med svart linoljefärg. Byggmöte De källarfönster som sitter helt i stengrunden och foder runt dörrar och fönster i valvet hade provmålats. Kulören guldocker 6B-94 godkändes. Fukten runt dörrarna i valvet hade minskat och putsen avfärgats två gånger med kulör 920:1. Sökande har fått länsstyrelsens tillståndsbeslut för ny armatur, dnr Delbesiktning och byggmöte Peter Kristiansson, Karlshamns kommun, fastighet Per Lewis Jonsson, LewisJonsson arkitektkontor Stig Mattsson, Stoby Måleri Anders Nicklasson, Stoby Måleri Anders Svensson, Allt i murning Bo Bengtsson, Karlshamns kommun, driftservice Anette Johansson, Länsstyrelsen Anna-Karin Skiöld, Länsstyrelsen. Det genomförda arbetet godkändes. Byggmöte Peter Kristiansson, Karlshamns kommun, fastighet Stig Mattsson, Stoby Måleri Anna-Karin Skiöld, Länsstyrelsen. Jannebergs smedja ska få lämna ett kostnadsförslag för renoveringen av smidesräcket vid f.d. huvudentrén. Byggmöte Peter Kristiansson, Karlshamns kommun, fastighet Lars Persson, Karlshamns kommun Per Lewis Jonsson, LewisJonsson arkitektkontor Stig Mattsson, Stoby Måleri Bo Bengtsson, Karlshamns kommun, driftservice Anna-Karin Skiöld, Länsstyrelsen.

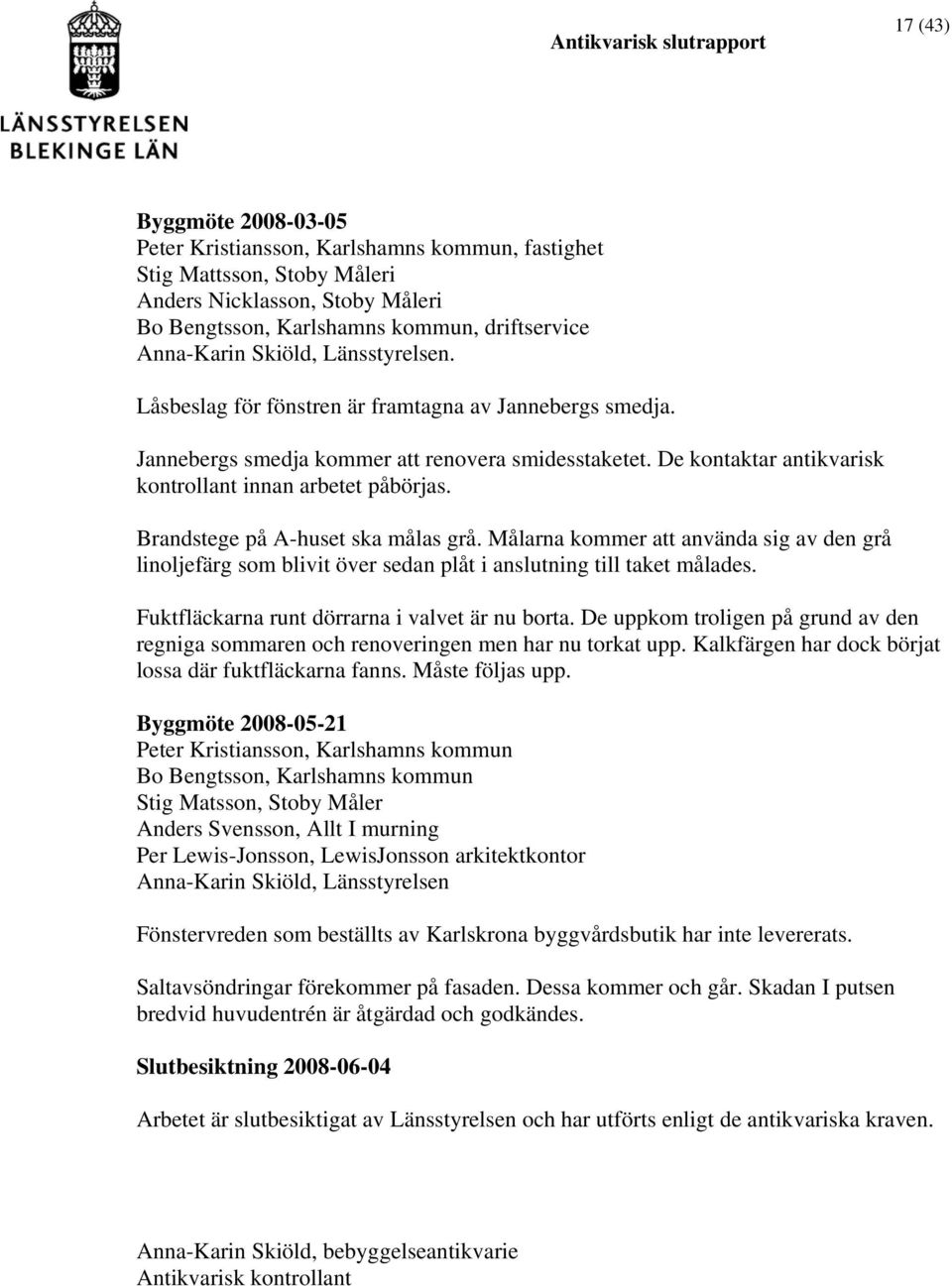

18 17 (43) Byggmöte Peter Kristiansson, Karlshamns kommun, fastighet Stig Mattsson, Stoby Måleri Anders Nicklasson, Stoby Måleri Bo Bengtsson, Karlshamns kommun, driftservice Anna-Karin Skiöld, Länsstyrelsen. Låsbeslag för fönstren är framtagna av Jannebergs smedja. Jannebergs smedja kommer att renovera smidesstaketet. De kontaktar antikvarisk kontrollant innan arbetet påbörjas. Brandstege på A-huset ska målas grå. Målarna kommer att använda sig av den grå linoljefärg som blivit över sedan plåt i anslutning till taket målades. Fuktfläckarna runt dörrarna i valvet är nu borta. De uppkom troligen på grund av den regniga sommaren och renoveringen men har nu torkat upp. Kalkfärgen har dock börjat lossa där fuktfläckarna fanns. Måste följas upp. Byggmöte Peter Kristiansson, Karlshamns kommun Bo Bengtsson, Karlshamns kommun Stig Matsson, Stoby Måler Anders Svensson, Allt I murning Per Lewis-Jonsson, LewisJonsson arkitektkontor Anna-Karin Skiöld, Länsstyrelsen Fönstervreden som beställts av Karlskrona byggvårdsbutik har inte levererats. Saltavsöndringar förekommer på fasaden. Dessa kommer och går. Skadan I putsen bredvid huvudentrén är åtgärdad och godkändes. Slutbesiktning Arbetet är slutbesiktigat av Länsstyrelsen och har utförts enligt de antikvariska kraven. Anna-Karin Skiöld, bebyggelseantikvarie Antikvarisk kontrollant

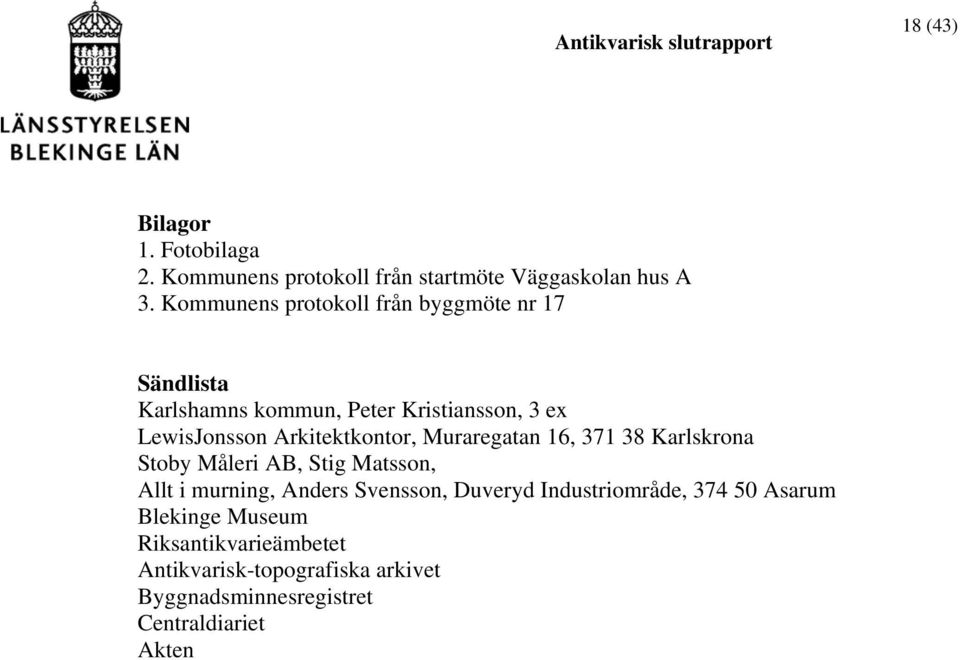

19 18 (43) Bilagor 1. Fotobilaga 2. Kommunens protokoll från startmöte Väggaskolan hus A 3. Kommunens protokoll från byggmöte nr 17 Sändlista Karlshamns kommun, Peter Kristiansson, 3 ex LewisJonsson Arkitektkontor, Muraregatan 16, Karlskrona Stoby Måleri AB, Stig Matsson, Allt i murning, Anders Svensson, Duveryd Industriområde, Asarum Blekinge Museum Riksantikvarieämbetet Antikvarisk-topografiska arkivet Byggnadsminnesregistret Centraldiariet Akten

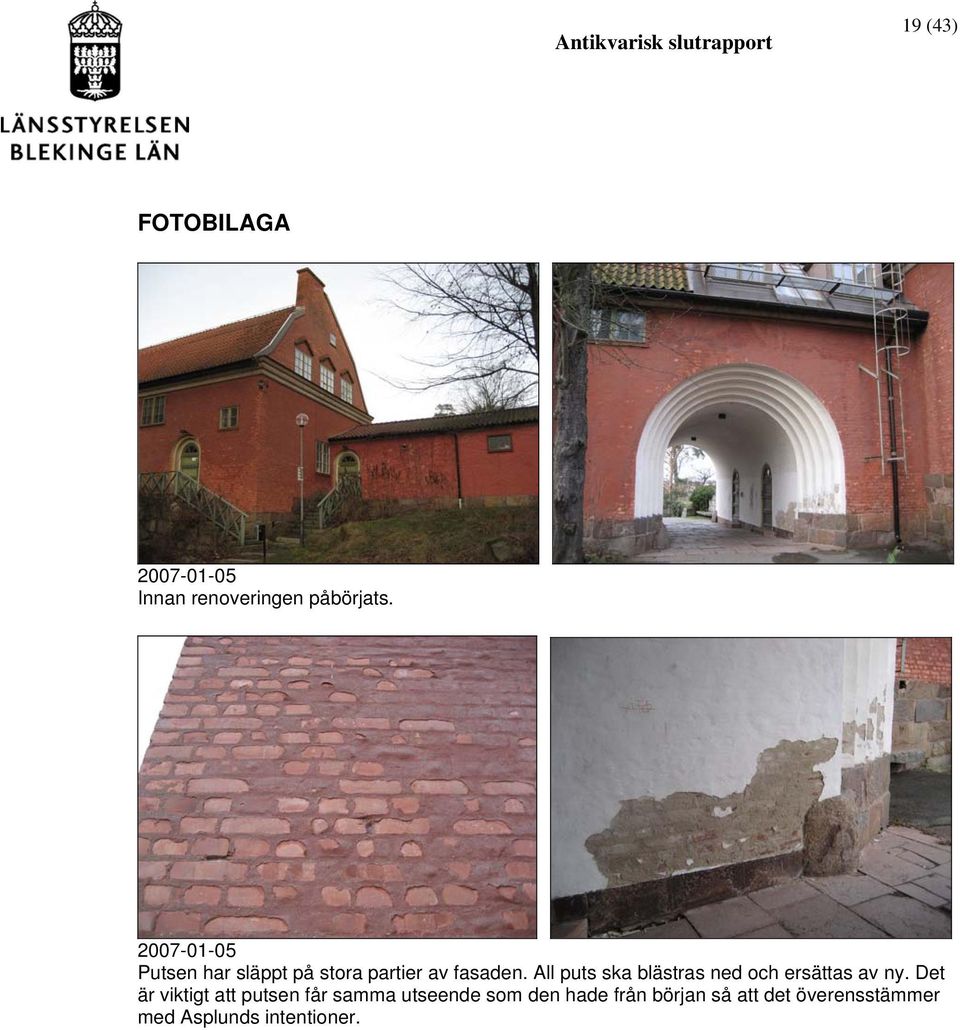

20 19 (43) FOTOBILAGA Innan renoveringen påbörjats Putsen har släppt på stora partier av fasaden. All puts ska blästras ned och ersättas av ny. Det är viktigt att putsen får samma utseende som den hade från början så att det överensstämmer med Asplunds intentioner.

21 20 (43) Fönstren ska helrenoveras. De ska skrapas trärena, oljas och målas med linoljefärg. Glasen ska kittas om med linoljekitt. Beslag ska göras rena från rost. Demonterade beslag ska linoljebrännas. Skadat virke på bågar och karmar ska bytas ut mot tätvuxet virke av hög kvalitet. Detta kan bli mest aktuellt på norrsidans översta fönster där träkvalitén är avsevärt sämre än på övriga fönster.

22 21 (43) Förbindelsegången mellan A- och B-huset har fasader av formgjuten betong som målats i samma kulör som A-huset. Betongen vittrar och färgen är i stort sett borta. Frågan är om den ursprungligen har varit rödfärgad. Troligtvis har den haft samma ljusa kulör som B-huset eller varit omålad. Arkivhandlingar som ger svar på detta eftersöks Dokumentationsfönster med originalfärgen bevarad interiört. Fönstret ska endast målas utvändigt och originalfärgen invändigt ska bevaras.

23 22 (43) Referensfönster. Trälagningarna utförs av Runessons snickeri i Svängsta och den övriga renoveringen av Stoby i bodar på plats vid skolan De framtagna kulörerna hade provstrukits och godkändes. Kromoxid 1A-811 och engelskt rött 1A-10A

24 23 (43) Putsprov 1 och 2. Det första provet var för tjockt och något ljus. Det andra provet har lagts lagom tjockt men har fått en för kraftig röd kulör Gaveln åt öster på gymnastikdelen. På det norra takfallet måste vindskivan av plåt ligga kvar eftersom takpannorna inte nått ända ut till väggen. Plåten ska dock minskas med 5-10 centimeter och målas engelskt röd. På det södra takfallet når pannorna ut och läggs i bruk så att en plåt kan undvikas.

25 24 (43) Kulörprover för valvets kalkfärg. Mittenalternativet 920:1 godkändes. Plåten på gymnastikdelens östra gavel Ett nytt stort putsprov hade gjorts. Både färgen och putsens tjocklek och struktur godkändes.

26 25 (43) Grunden på norra fasaden var delvis täckt av jordmassor. Asfalt hade strukits på fasaden som skydd. Nu har grunden grävts fram och asfalten tagits bort Första delen av slamningen är färdig.

27 26 (43) På gaveln kan man se färdigrenoverade fönster och nyslammad fasad. Ovan fönstren sitter nya blyplåter som målats engelskt röda. I valvet har putsen börjat blästras ner. Det finns även en hel del cementlagningar som måste tas ner Putsningen av västra fasaden är färdig. Det som återstår på denna sida är några fönster samt målning av plåt vid takkuporna.

28 27 (43) Antikvarisk kontrollant anmärkte på att mörka vertikala ränder syns i putsen. Enligt Allt i murning har ränderna uppstått när man borstat putsen horisontellt för att få den rätta strukturen på putsen. På denna södra del av gymnastikbyggnaden syns även en ljus horisontell linje, troligtvis där byggställningen har stått.

29 28 (43) Bilden visar en lagning efter skada som uppstått av byggställningen. Lagningen syns tydligt och det är olyckligt eftersom den finns precis bredvid huvudentrén. Denna måste förbättras Valvet har putsats och nu återstår det att stryka på den rätta kulören. Fönster med denna hasp ska inte kunna öppnas eftersom de inte stängs ordentligt. Förslag på sätt att låsa vreden ska tas fram.

30 29 (43) Altandörrarna renoveras av Runessons snickeri. De fyra masonitskivorna som ersatt de ursprungliga speglarna tas bort och nya släta speglar sätts dit samt lister med en profilering med influenser från de övriga dörrarna Förbindelsegången har målats med en röd silikatfärg med samma kulör som kalkputsen på A- huset. Pelarna och undersidan har målats med en silikatfärg med samma kulör som B-huset. Genom analyser av betongen har det konstaterats att detta är originalfärgsättningen.

31 30 (43) Under förbindelsegången ska det placeras belysningsarmatur. Stolpen med skylt om rökförbud och papperskorg har en känslig placering och ska tas bort Den nytillverkade altandörren är på plats.

32 31 (43) Jannebergs smedja har tagit fram beslag så att fönstervreden inte går att öppna. De befintliga skruvhålen ska användas. Endast de fönster som har en spanjolett ska kunna öppnas i framtiden. Detta för att skydda fönstren Det har uppstått mycket saltutfällningar fasaden. Det finns inte mycket att göra åt dessa då de kommer och går.

33 32 (43) Dörren vid huvudentrén målas. Skadan i putsen bredvid huvudentrén är lagad och godkänd Dokumentationsytan

34 33 (43)

35 34 (43) Slutbesiktning Fönster och dörr som gjorts nya av Runessons Snickeri Slutbesiktning Smidesräcke som renoverats av Jannebergs smedja. De delar av räcket som saknades har gjorts nya, blymönja har använts som rostskydd och räcket har därefter målats med svart linoljefärg.

36 35 (43) KOMMUNENS PROTOKOLL FRÅN STARTMÖTE VÄGGASKOLAN HUS A, Närvarande Peter Kristiansson (P.K) Projektledare Leif Olsson (L.O) Projektledare Per Lewis-Jonsson (P.L-J) Sakkunnig Anna-Karin Skjöld (A-K.S) Antikvarisk kontrollant Anders Nicklasson (A.N) Stoby Måleri (GE) Stig Mattsson (S.M) Arbetsledare Stoby Måleri Bo Bengtsson (B.B) Entreprenadgruppen Thomas Andersson (T.A) Rektor (Samordnare) Birgitta Kihlström (B.K) Rektor Komvux Steve Ahlgren (S.A) Vaktmästare Väggaskolan Thomas Nilsson (T.N) Arbetsledare vaktmästeriet 1 Presentation Samtliga närvarande presenterade sig. Lista för upprättande av distributionslista skickades runt 2 Organisation Kort presentation av entreprenad, byggkontroll och verksamhetsorganisation (P.K) 3 Bakgrund Kort genomgång av bakgrund (P.K) 4 Allmänt putsarbeten Kort genomgång av putsarbeten (P.K) 5 Allmänt målningsarbeten Kort genomgång av målningsarbeten (P.K) 6 Allmänt entreprenadgruppen Kort genomgång av entreprenadgruppens arbete (P.K) 7 Miljö/ kvalitets och tidplan Miljö, kvalitets, tid, och arbetsmiljöplan är på gång (A.N) 8 Ekonomi Tilläggs och ändringsarbeten skall lyftas fram snarast. (P.K) 9 Myndigheter Bygglov krävs ej, förhandsanmälan till yrkesinspektionen (A.N), information till räddningstjänsten (A.N), länsstyrelsen har den antikvariska kontrollen (A-K.S) 10 Entreprenörer Stoby Måleri (A.N) presenterade i korthet hur dom tänkt lägga upp arbetet.

37 36 (43) Putsarbeten: Bedrivs från vår till höst, startar mars/april med en provyta. Putsarbetet med tillhörande ställningar görs sida för sida, troligen i tre etapper. Målningsarbeten: Görs sal för sal, fönsterskydd sätts upp i sal som målningsarbeten utförs. Arbeten med målning kan startas ganska omgående, målningsarbeten klart till våren Länsstyrelsen A-K.S från länsstyrelsen tog upp att det är viktigt att det förs en dialog om det blir förändringar och att provytor görs innan arbetet påbörjas. Delbesiktning i november- 07. Övrigt 1 Syn arbetsplats Placering av tält och containrar för målningsarbeten och förvaring bestämdes. Allmän syn i byggnad A och B gjordes. Fönster med originalfärg skall bevaras, fönstret finns i gång mellan rektorsexpedition och samlingssal. 2 Byggmöte Följande byggmöten planerades och skall hållas på Väggaskolan i samtalsrum vid sidan om konferansrum som användes vid startmötet. BM kl BM kl Byggmötesprotokoll skall delgivas samtliga närvarande vid startmötet. 3 Tillkommande puts och målningsarbeten Färgsättningen på förbindelsegång mellan hus A och B diskuterades. Försök görs för att hitta om det finns något skrivet om färgen i gamla handlingar. (B.B) 4 Gesimsen Syn av gesimsen för ändring enligt KF1 genomfördes. Återkommer med besked (A- K.S) 5 Referensarbeten Se punkt 11 länsstyrelsen. 6 Omklädningsrum S.A och A.N gör upp om när entreprenörer har tillträde till lokalen, nycklar och inredning.

38 37 (43) KOMMUNENS PROTOKOLL FRÅN BYGGMÖTE 17 VÄGGASKOLAN HUS A Protokoll från Byggmöte nr 17 Datum Objekt: Väggaskolan Hus A och B+C Puts och Målning Närvarande Delgives Peter Kristiansson (P.K) Karlshamns Kommun Lars Lindborg Anna-Karin Skiöld (A-K.S) Länsstyrelsen Thomas Nilsson Stig Mattsson (S.M) Stoby Måleri Steve Ahlgren Bo Bengtsson (B.B) Entreprenadgruppen Thomas Andersson Per Lewis-Jonsson (P.L-J) Birgitta Kihlström Anders Svensson (A.S) Allt i Murning Göran Persson Leif Olsson Anders Nicklasson 1. Projektorganisation 1.1 Beställare Karlshamns Kommun Ombud Lars Lindborg Fastighetsenheten Projektledare Leif Olsson Fastighetsenheten Projektledare Peter Kristiansson Fastighetsenheten 1.2 Generalentreprenör Stoby Måleri Ombud Anders Nicklasson Arbetsledare Stig Mattsson Brandskyddsansvarig Stig Mattsson 1.3 Underentreprenör Beställaren Entreprenadgruppen Bo Bengtsson Generalentreprenören Putsarbeten Anders Svensson Allt i Murning Elarbeten Percy Fredriksson ELIAS i Blekinge AB Plåt Göran Persson Mörrums Byggnadsplåt AB 2. Byggmöten 2.1 Tid och Plats Följande byggmöten är planerade BM kl Samtalsrum 4 vån (Stoby ordnar fikat) Klart BM är avklarade. Vid beställning av fika på Väggaskolan tele (Barbro Wickman, Eva Nilsson)

39 38 (43) 2.2 Regler för protokoll Protokoll förs av projektledare. Protokoll betraktas som automatiskt justerat av parterna om inga anmärkningar framkommer vid efterföljande byggmöte. Protokoll från sista byggmötet skall justeras av parterna före slutbesiktning. 2.3 Kallelser Separata kallelser till byggmöten kommer ej att skickas ut. Byggmötesprotokoll utgör kallelse. 2.4 Distribution Distribution sker via Myndigheter 3.1 Bygglov Bygglov krävs ej 3.2 Kvalitets och miljöplan Entreprenörer skall upprätta kvalitets och miljöplan (GE). Klar Entreprenörer skall upprätta kvalitetsplan (UE). Klart 3.3 Arbetsmiljöplan Entreprenörer skall upprätta arbetsmiljöplan. Det finns med i handlingarna en arbetsmiljöplan som skall beaktas. Arbetsmiljöplanen skall finnas tillgänglig i anslutning till arbetsplatsen och gälla för Hus A. och Hus B+C Klar 3.4 Arbetsmiljöverket Förhandsanmälan till Arbetsmiljöverket skall göras (GE). Klart. Kopia överlämnas till Beställare. 3.5 Länsstyrelsen A-K.S hittade ett antal fönstervred av samma modell som dom gamla befintliga på Internet. Tyvärr stämde inte storleken. (P.K) undersöker om det går att lägga in en annons om sökes på samma sida (byggigen). Svar på annons från Nacka Byggnadsvård. Fönstervred översänt för påseende. Vredet överensstämmer i stort sett med befintliga. Nacka Byggnadsvård återkommer med prisuppgift. (A-K.S) undersöker om det finns fönstervred att få tag på annat håll och prisklass. Fönstervred beställda genom Byggvårdsbutiken i Karlskrona. Ej levererade. Levereras slutet på april. Ej levererade, enligt uppgift levererad vreden under v 21.

40 39 (43) Tid för syn av saltutsöndringar på fasaden görs i samband med nästa BM. Syn genomförd Saltavsöndringar uppstår mattas av och försvinner efterhand. Ingen åtgärd vidtas då det får anses vara en process fasaden genomgår. 4. Kontrakt mm 4.1 Beställningar Kontrakt med däri angivna handlingar är daterad gällande Hus A. Offert med däri angivet utförande daterad gällande Hus B. Fakturor skall separeras mellan Hus A och Hus B+C 4.2 Säkerhet GE skall ställa säkerhet enligt AFD.631. Klar 4.3 Försäkringar Försäkringsbevis skall överlämnas till beställare. Giltligt t.o.m Klar Vid utgång av giltlighetstid skall nytt försäkringsbevis överlämnas. Nytt försäkringsbrev översänt, gäller t.o.m Klart. 5. Hinder 6. Tider 6.1 Påbörjande och sluttider Kontraktsarbeten skall vara klara för slutbesiktning senast Tid och betalningsplan Tid och betalningsplan skall upprättas gemensam för Hus A och B+C (GE). Tidplan Klar Betalningsplan. Klar Tidplan översänds till berörda parter (P.K) Klar 6.3 Läget på arbetsplatsen Putsarbeten: Målningsarbeten: I fas med tidplan 7. Arbetsplatsen 7.1 Arbetsstyrka Målning 1st Puts El Plåt Entreprenadgruppen Ställningsbyggare

41 40 (43) 7.2 Etablering Etablering på arbetsplatsen. Målning klar Puts Klar 7.3 Arbetsområde Arbetsområdet är genomgånget med beställaren APD-Plan skall upprättas. Är på gång Samordnas mellan (GE),(UE) och (T.A) Klar 7.4 Anslutningar El: Anslutningspunkt klar Vatten: Anslutningspunkt klar. Anslutningspunkt för vatten och el finns även i garage Hus B. 7.5 Syn Syn på arbetsplats skall genomföras och dokumenteras kl Klar Närvarande Beställare: Peter Kristiansson Entreprenör: Anders Nicklasson 7.6 Skyddsronder Skyddsronder genomförs efter behov. 7.7 Övrigt 8. Handlingar 8.1 Arbetshandlingar Förfrågningsunderlag och KF1 gäller 9. Målning 9.15 Hus A. Metod för att låsa fönster som ej skall vara öppningsbara tas fram. Beställaren i samråd med entreprenadgruppen tar fram förslag. Förslag framtagits och godkänts. Dock skall materialet mer stämma överens med befintligt beslag. Jannebergssmedja tar fram och tillverkar låsbeslag för fönster. Låsbeslag framtaget Försök görs med ett tunnare och annan nyans på materialet. Förslag ej godkänt. Låsbeslag ej framtaget av Janneberssmedja Hus A. Fönster vid altan fasad mot sydost förses med droppnäsa. 10 Puts Hus A. Fuktfläckar vid dörrar i valvet. Undersöks av (P.K)+(B.B). Orsaken är troligen att vatten vid blästringen trängt in mellan dörrkarmar och väggen. Beslut att avvakta och se då fuktfläckar vid ena dörren försvunnit. Inga fuktfläckar sys. Dock har färgen släppt vid ena dörren

42 41 (43) där fuktfläcken varigt. Beställare kontaktar putsentreprenad för åtgärd. Åtgärdas av putsentreprenör. Klart Hus A. Skada vid huvudingång ej åtgärdad. Försök med ett mörkare piggment görs. Resultatet av försöket med ett mörkare piggment godkänt. Klart 11 El Elentreprenad slutförd. 12 Entreprenadgruppen Hus A. Nya galler lika befintliga till ventilation av grunden på gymnastikbyggnaden sätts dit. Behandling av galler lika befintliga. Ej klart Hus A. Virke till trappräcke utsida Hus A byts efter behov. Tryckimpregnerat virke får ej användas. (B.B)+(GE) ser gemensamt över behoven. Klart Hus A. Gamla takpannor saknas till Hus A. (B.B) undersöker om det går att få tag på flera. Takpannor är av olika fabrikat. Då takpannor demonteras från omkl. gymnastiken se punkt skall de som är likvärdiga sparas som reserv Hus A. Byte av fönstervred se punkt utförs av entreprenadgruppen Hus A. Dörrar vid valvet (3st) bör förses med någon form av dörrstopp. Förslag tas fram av (B.B)+(P.K). Arbetsbeskrivning till länsstyrelsen. Arbetsbeskrivning lämnad till länsstyrelsen. Besked ej lämnat. Besked lämnat, ok att utföra enligt lämnat förslag Hus A. Omläggning av takpannor på tillbyggnaden gymnastiken fasad mot nord ost + takpapp och läckt. (B.B) har gamla enkupiga pannor som (BE) tänker nyttja. Ansökan till länsstyrelsen. Arbetsbeskrivning lämnad till länsstyrelsen. Besked ej lämnat. Besked lämnat, ok att utföra enligt lämnat förslag Hus A. Flyttning av nyckelskåp enligt ansökan. Ej klart. Nyckelskåp flyttat Klart. 13 Plåt Hus A. (S.M) hör efter med plåtentreprenör angående vindflöjel. Vindflöjel klar, sätts upp i samband med täckning av skorsten. Se punkt Vindflöjel ej uppsatt Hus A. Nockplåt nedblåst. (S.M) kontaktar plåtslagare för åtgärder. Klart 14 Materialbyten och ändringar 15 Ändringar och tilläggsarbeten Hus A. Fönstervred se punkt Hus A. Dörrstopp se punkt Hus A. Droppnäsa se punkt 9.34

43 42 (43) 16 Byggkontroll och besiktning 16.1 Byggkontroll 16.2 Del och slutbesiktning Datum för slutbesiktning blir kl Besiktningsman för beställaren kommer att vara Anders Lidemyr WSP Karlskrona. En förbesiktning kommer att hållas vid nästa byggmöte. I samband med slutbesiktning skall GE överlämna en dokumentation avseende allt material som används i entreprenaden. Detta gäller även för material från UE. 17 Övrigt Hus A. Ett kostnadsförslag skall tas fram för renovering av smidesräcke vid fd huvudentre (P.L-J). Kontakt har tagits med Jannebers smedja för utförande och kostnadsförslag. Kostnadsförslag lämnats och antagits. Arbetsbeskrivning till länsstyrelsen när orderbekräftelse undertecknats. Arbetsbeskrivning behövs ej lämnas. Smidesräcket demonterat. Genomgång av utförande för renoveringen utförd, närvarande (P.K)+(A-K.S)+Björn Lindell Jannebergssmedja. (A-K.S) lämnar beskrivning av utförandet till GE för dokumentation. Räcket monteras v Hus A. Det har framkommit ett önskemål från Birgitta Kihlström om att flera fönster skall vara öppningsbara på grund av att det blir varm i klassrummen. Vid syn av lokalerna med länsstyrelsens representant (A-K.S)+(P.L-J),(P.K), (B.B) beslöts att nuvarande öppnings och vädringsfunktion som innebär att endast ett fönsterparti med spanjolett per klassrum blir öppningsbart behålls. Dock skall beställaren undersöka nuvarande värme och självdragssystem för att se om problemet med värmen kan åtgärdas Hus A. det har framkommit ett önskemål från Thomas Andersson att någon form av låsning för fönster som öppnas för vädring tas fram. Frågan diskuterades vid mötet, men inget bra förslag kom fram. Frågan utreds vidare. Försök med gummikil typ dörrstopp görs. Gummikilen förses med band som fästs i radiator eller vägg under fönsterkarm. (T.A) kontaktar vaktmästeriet Hus A. Trasigt trappsteg vid infästning av smidesräcke fd huvudentre, (A.S) ser över om han kan åtgärda skadan Hus A. Återställande av stensättning till höger om huvudentre skall utföras till slutbesiktning.
