1 Produktkatalog 2.2

2 C3 Connect AB C3 Connect erbjuder en komplett portfölj av absolut marknadsledande produkter för byggande och underhåll av data- och telekomnät. Grunden för C3 Connects marknadsledande produktportfölj utgörs av långsiktiga samarbeten med strategiska leverantörer. I vår produktportfölj från Triarca ingår skåp och kapslingar med tillbehör för fiber- och telekom. Vår partner Triarca, hette tidigare Elogic Systems och dessförinnan Triax Systems, men har bytt namn och logo. Namnbytet har skett till en följd av att en del av verksamheten avyttras. Det är alltså samma produkter som framställs vid samma tillverkningsanläggning, men nu under namnet Triarca. Sortimentet från CommScope innehåller produkter för fiber- och telekom. Sortimentet omfattar produkter för både fiber och koppar och innehåller bl.a. skarvboxar, skarvskåp, paneler, krympsatser samt Krone plintsystem med plintar, plinthållare, kopplingslådor och åsk- och överspänningsskydd. Vår produktportfölj från Foss omfattar ett komplett ODF-koncept med bl.a. stativ, tomma och prefabricerade ODF:er, kablage, CWDM för våglängds-multiplexing, tillbehör och verktyg. Genom vårt nära samarbete med Foss erbjuder vi kundanpassade lösningar med kort leveranstid. C3 Connect kan med sin kunniga personals mångåriga erfarenhet, tillsammans med sitt nära och strategiska samarbete med sina producenter erbjuda högkvalitativa produkter och service och support i toppklass.

3 Innehållsförteckning Fiber 4 Skarvskåp BUDI 5 Fasadboxar och kunduttag 14 Skarvboxar för markförläggning 16 Prefab fiber/odf 26 Rackmonterade ODF 27 Fibersvansar, mellanstycken och kablage 30 Splitters och splitterkassetter 36 TDUX 38 Krymp och skarvprodukter 40 Krympsatser XAGA Gelsnap gelskarvar 44 Picabond skarvklämmor 46 Tele 49 Plintar KRONE och tillbehör 50 Kopplingsboxar 59 Åskskydd och överspänningsskydd 65 Skåp 72 Markskåp för fiber 74 Markskåp för koppar 80 KUP/kontrollutsättningspunkt 93 Kabelskydd 94

4 FIBER 4

5 Skarvboxar, skarvskåp, fiberpaneler och tillbehör Skarvskåp BUDI Produktfamiljen BUDI-x från CommScope är ett universellt skarvskåp som tillgodoser funktioner så som skarvning och integrering av passiva komponenter. Skarvskåpet utformas efter behov genom att lägga till önskat antal skarvkassetter, kabelgenomföringar och diverse passiva tillbehör. Kapslingsklass: IP54 Vandalklass: IK08 Skarvskåpet är förskrivet att klara alla krav på terminering/isolering och är avsett för montage i utomhusskåp/direkt på vägg inom- och utomhus. BUDI har universella öppningar i nederkant som förses med kabelgenomföringar beroende på kabeltyp. I boxarna kan olika typer av kablar kombineras. En särskild slingkassett garanterar separat och skyddad förvaring av obruten slinga och/eller överskott. I BUDI av modell anpassad för Telia så används skarvkassett FOSC-UNI med hög kapacitet och öppen design som hanterar både enkel- och bandfiber, även mixat. BUDI-serien är godkänd för både Robust fiber och Telia (flera av storlekarna). 5

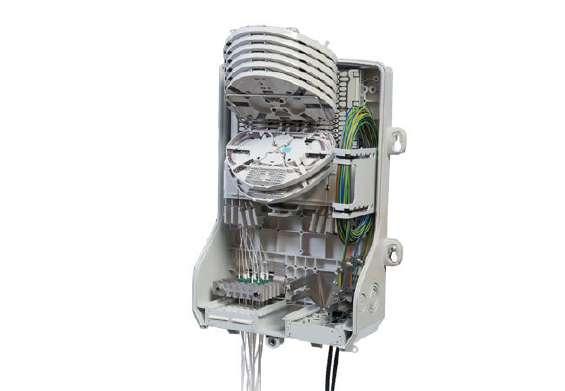

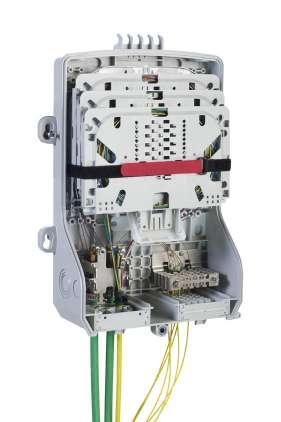

6 Skarvskåp BUDI-1S Bredd: 240 mm Höjd: 420 mm Djup: 120 mm Kapslingsklass: IP54 Vandalklass: IK08 BUDI-1S rymmer 3st kassetter ( ) och klarar upp till 144 skarvar, det under förutsättning att man monterar en extra skarvhållare för 12 fiber ( ). Annars rymmer den 108 skarvar (36 skarvar/kassett.) ART-NR BENÄMNING E-NR TELIA/SKANOVA Skarvskåp BUDI-1S, exkl kabelgenomföringar Skarvskåp BUDI-1S, inkl kabelgenomföringar NBHA I leveransen ingår: Skarvskåp och förvaringskassett. I ingår även 2st kabelgenomföringar 24xØ<7 mm och 4xØ<15 mm. Skåpen skall kompletteras med de stora universalkassetterna BUDI-1S-SP-A rymmer 8st (Single Element/SE) SOSA2-kassetter och klarar upp till 96 skarvar, SOSA2-kassetterna kan beställas i olika kit där innehåller 4 kassetter och innehåller 2 kassetter. ART-NR BENÄMNING E-NR Skarvskåp BUDI-1S-SP-A, exkl kabelgenomföringar I leveransen ingår: Skarvskåp, fästen för SOSA2-kassetter. Skåpen skall kompletteras med SOSA2-kassetterna , eller och kabelgenomföringar. 6

7 BUDI-1S-T-A är både för skarvning och patchning, och rymmer 4st (Single Element/SE) SOSA2-kassetter och klarar upp till 48 skarvar. SOSA2-kassetterna kan beställas i olika kit där innehåller 4 kassetter och innehåller 2 kassetter. ART-NR BENÄMNING E-NR Skarvskåp BUDI-1S-T-A, exkl kabelgenomföringar I leveransen ingår: Skarvskåp, fästen för SOSA2-kassetter och en hållare för 16st SC-simplex/LC-duplex mellanstycken. Vid montering av SC-simplex så skall hållare för mellanstycke beställas. Skåpen skall kompletteras med SOSA2-kassetterna , eller och kabelgenomföringar. Tillbehör till BUDI-1S ART-NR BENÄMNING E-NR TELIA/SKANOVA Kabelgenomföring BUDI-1S/S 2x Ø15-20 mm SXAA / Kabelgenomföring BUDI-1S/S 4x Ø10-15 mm SXAA /4a Kabelgenomföring BUDI-1S/S 4x Ø5-10 mm SXAA /4b Kabelgenomföring BUDI-1S/S 24x Ø<7 mm SXAA / Kundgenomföring BUDI-1S/S öppen 24x5 mm Kabelgenomföring BUDI övre port (IP43) Universell skarvkassett FOSC/BUDI (UNI) NCLA / Extra hållare 12F för skarvkassett UNI Förvaringskassett metall FOSC-F/BUDI-S, 2HE SXAA Skarvkassett SE 4st för upp till 4st skarvar (SOSA2) Skarvkassett SE 2st för upp till 12st skarvar (SOSA2) Skarvkassett SE 4st för upp till 12st skarvar (SOSA2) FOSC-/BUDI Monteringsbeslag för bärjärn SXAA Beslag för utvändig kabelfixering BUDI 2x Ø15-20 mm Beslag för utvändig kabelfixering BUDI 4x Ø10-15 mm Beslag för att förvara slinga/överskott (stående) Beslag slinga/överskott stående Hållare för mellanstycke (BUDI) 50st/påse

8 Skarvskåp BUDI-S Bredd: 295 mm Höjd: 500 mm Djup: 145 mm Kapslingsklass: IP54 Mekanisk skyddsklass IK08 BUDI-S rymmer 6st kassetter ( ) och klarar upp till 288 skarvar, det under förutsättning att man monterar en extra skarvhållare ( ) annars rymmer den 216 skarvar (36 skarvar/kassett.) Kapacitet: max 288 (216) fiber ART-NR BENÄMNING E-NR TELIA/SKANOVA Skarvskåp BUDI-S, exkl kabelgenomföringar Skarvskåp BUDI-S, inkl kabelgenomföringar NBHA /U I leveransen ingår: Skarvskåp och förvaringskassett. I ingår även 2st kabelgenomföringar 24xØ<7 mm och 4xØ<15 mm. Skåpen skall kompletteras med de stora universalkassetterna BUDI-S-SP-A rymmer 14st (Single Element/SE) SOSA2-kassetter och klarar upp till 168 skarvar. SOSA2-kassetterna kan beställas i olika kit där innehåller 4 kassetter och innehåller 2 kassetter. Kapacitet: max 168 fiber ART-NR BENÄMNING E-NR Skarvskåp BUDI-S-SP-A, exkl kabelgenomföringar I leveransen ingår: Skarvskåp, fästen för SOSA2-kassetter. Skåpen skall kompletteras med SOSA2-kassetterna , eller och kabelgenomföringar. 8

9 BUDI-S-T-A är både för skarvning och patchning, rymmer 12st (Single Element/SE) SOSA2-kassetter och klarar upp till 144 skarvar. SOSA2-kassetterna kan beställas i olika kit där innehåller 4 kassetter och innehåller 2 kassetter. Kapacitet: max 144 fiber Till montering av mellanstycken krävs en adapter och mellanstycken utan fästöron Patchpanelen i BUDI-S-T-A rymmer 24xSC simplex eller 24xLC duplex ART-NR BENÄMNING E-NR Skarvskåp BUDI-S-T-A, exkl kabelgenomföringar I leveransen ingår: Skarvskåp, fästen för SOSA2-kassetter och en hållare för 24st SC-simplex/LC-duplex mellanstycken. Vid montering av SC-simplex så skall hållare för mellanstycke beställas. Skåpen skall kompletteras med SOSA2-kassetterna , eller och kabelgenomföringar. I leveransen ingår: Skarvskåp, fästen för SOSA2-kassetter och en hållare för 16st SC-simplex/LC-duplex mellanstycken. Vid montering av SC-simplex så skall hållare för mellanstycke beställas. Skåpen skall kompletteras med SOSA2-kassetterna , eller och kabelgenomföringar. Tillbehör till BUDI-S ART-NR BENÄMNING E-NR TELIA/SKANOVA Kabelgenomföring BUDI-1S/S 2x Ø15-20 mm SXAA / Kabelgenomföring BUDI-1S/S 4x Ø10-15 mm SXAA /4a Kabelgenomföring BUDI-1S/S 4x Ø5-10 mm SXAA /4b Kabelgenomföring BUDI-1S/S 24x Ø<7 mm SXAA / Kundgenomföring BUDI-1S/S öppen 24x5 mm Kabelgenomföring BUDI övre port (IP43) Universell skarvkassett FOSC/BUDI (UNI) NCLA / Extra hållare 12F för skarvkassett UNI Förvaringskassett metall FOSC-F/BUDI-S, 2HE SXAA Skarvkassett 4st för upp till 4st skarvar (SOSA2) Skarvkassett SE 2st för upp till 12st skarvar (SOSA2) Skarvkassett SE 4st för upp till 12st skarvar (SOSA2) FOSC-/BUDI Monteringsbeslag för bärjärn SXAA Beslag för utvändig kabelfixering BUDI 2x Ø15-20 mm Beslag för utvändig kabelfixering BUDI 4x Ø10-15 mm Beslag för att förvara slinga/överskott (stående) Beslag slinga/överskott stående Hållare för mellanstycke (BUDI) 50st/påse

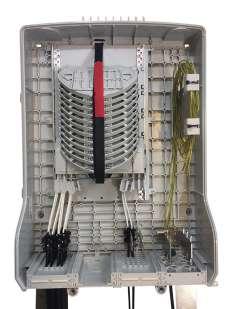

10 BUDI-M Kapacitet: 288 (216) fiber Bredd: 360 mm Höjd: 550 mm Djup: 175 mm Kapslingsklass: IP54 Mekanisk skyddsklass IK08 BUDI-M rymmer 6st kassetter ( ) och klarar upp till 288 skarvar, det under förutsättning att man monterar en extra skarvhållare ( ) annars rymmer den 216 skarvar (36 skarvar/kassett.) BUDI-M har samma skarvkapacitet som BUDI-S men det är en större kapsling och ger större utrymme vid sidan om kassetterna. ART-NR BENÄMNING E-NR Skarvskåp BUDI-M, exkl kabelgenomföringar I leveransen ingår: Skarvskåp och förvaringskassett. I ingår även 2st kabelgenomföringar 24xØ<7 mm och 4xØ<15 mm. Skåpen skall kompletteras med de stora universalkassetterna BUDI-M-SP-A rymmer 18st SOSA2-kassetter och klarar upp till 168 skarvar. kassetterna kan beställas i 2 olika kit, som innehåller 4 kassetter och som innehåller 2 kassetter. Maxkapacitet: 216 fiber ART-NR BENÄMNING E-NR Skarvskåp BUDI-M-SP-A, exkl kabelgenomföringar I leveransen ingår: Skarvskåp, fästen för SOSA2-kassetter. Skåpen skall kompletteras med SOSA2-kassetterna , eller och kabelgenomföringar. 10

11 Skarvskåp BUDI-M bestyckat med splitter BUDI-M med 8, 16 eller 32-portars splitter levereras i kit om skarvskåp, kabelgenomföringar, skarvkassetter och patchkablage SC/APC. ART-NR BENÄMNING E-NR BUDI-M, med 8-portars splitter BUDI-M, med 16-portars splitter BUDI-M, med 32-portars splitter Tillbehör till BUDI-M ART-NR BENÄMNING E-NR TELIA/SKANOVA Kabelgenomföring BUDI-M 2x Ø15-20 mm Kabelgenomföring BUDI-M 4x Ø10-15 mm Kabelgenomföring BUDI-M 4x Ø5-10 mm Kabelgenomföring BUDI-M 24x Ø<7 mm Kabelgenomföring BUDI-M 6x10-15 mm Universell skarvkassett FOSC/BUDI (UNI) NCLA / Extra hållare 12F för skarvkassett UNI Förvaringskassett metall FOSC-F/BUDI, 2HE SXAA Skarvkassett 4st för upp till 4st skarvar (SOSA2) Skarvkassett 2st för upp till 12st skarvar (SOSA2) Skarvkassett SE 4st för upp till 12st skarvar (SOSA2) FOSC-/BUDI Monteringsbeslag för bärjärn SXAA Beslag för utvändig kabelfixering BUDI 2x Ø15-20 mm Beslag för utvändig kabelfixering BUDI 4x Ø10-15 mm Beslag för att förvara slinga/överskott (stående) Beslag slinga/överskott stående Hållare för mellanstycke (BUDI) 50st/påse

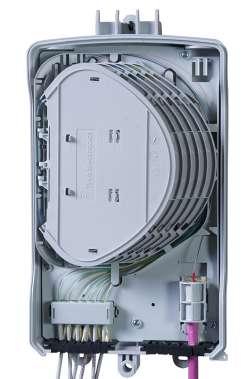

12 Skarvskåp BUDI-2S för montage på vägg eller i skåp BUDI-2S Skarvskåp för upp till 36 skarvar med SOSA-kassetter i leveransen. BUDI-2S är förskrivet att klara alla krav på terminering/isolering och är avsett för montage i utomhusskåp/direkt på vägg inom- och utomhus. Kapacitet: 36 fiber Bredd: 155 mm Höjd: 285 mm Djup: 160 mm Kapslingsklass: IP54 I leveransen ingår: Skarvskåp, kassetter, 2 kabelgenomföringar upp till 10mmØ 1 kabelgenomföring 4 kablar upp till 7mmØ 1 kabelgenomföring för 12 kablar upp till 3mmØ ART-NR BENÄMNING E-NR Skarvskåp BUDI-2S

13 Skarvlåda IFDB-M för montage på vägg eller i skåp IFDB-M Kapacitet: 24 fiber Bredd: 126 mm Höjd: 200 mm Djup: 50 mm I leveransen ingår: Skarvskåp, skarvkassett, skarvhållare, kabelgenomföringar m.m. ART-NR BENÄMNING E-NR TELIA/SKANOVA Skarv/kundlåda IFDB-M, 24 skarvar NBHA

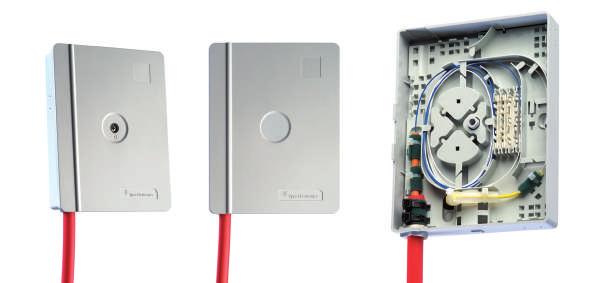

14 Fasadbox/skarvlåda för montage på vägg/fasad FTUO Kapacitet: 8 fiber Bredd: 150 mm Höjd: 200 mm Djup: 40 mm Kapslingsklass: IP43 I leveransen ingår: Skarvlåda, skarvinsats, säkerhetsskruv, buntband, kabelinföring, transportrör, skumtejp och skarvhållare ART-NR BENÄMNING E-NR TELIA/SKANOVA Skarvbox FTUO med säkerhetsskruv NBHA Skarv/kundbox FTUO (IP43), max 8 fiber Överlämningspunkt, OWB-S En skarvbox/överlämningspunkt för montage på vägg eller stolpe. Levereras med 2st mellanstycken SC/APC och skarvkassett. IP65-utförande. Mått: 174 x 210 x 72mm (b x h x d) ART-NR BENÄMNING E-NR Överlämningspunkt OWB-S, IP

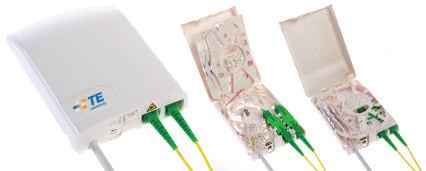

15 Kunduttag Fiberuttag/kunduttag HFTP Ett utanpåliggande kunduttag från Commscope för 2xSC-simplex eller 2xLC-duplex. Monteras på vägg eller anpassat för 60mm s apparatdosa. I leveransen ingår: Uttag, skarvkassett/hållare för 4 fiberskarvhylsor och utrustat med skydd 2st dammluckor. ART-NR BENÄMNING E-NR Kunduttag fiber HFTP, tomt. 2xSC simplex / 2xLC duplex Skarvkassett 4F. Fiberuttag/kunduttag COWO Snyggt kundavslut/fiberuttag som levereras tomt. Det kan bestyckas med 2st mellanstycken SC-simplex eller 2st mellanstycken LC-Duplex. Uttagen innehåller en integrerad skarvkassett för 4 fiber och är anpassade för utanpåliggande montage eller över 60mm s apparatdosa. I leveransen ingår: Uttag, skarvkassett/hållare för 4 fiberskarvhylsor och hållare för mellanstycken. ART-NR BENÄMNING E-NR Kunduttag fiber COWO, tomt. 2xSC-simplex/2xLC-duplex Skarvkassett 4F. 15

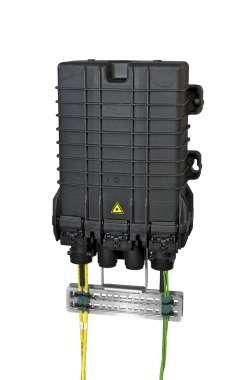

16 Skarvboxar för brunn eller i mark FOSC-F Kapacitet: max 288 (216) fiber Bredd: 279 mm Höjd: 384 mm Djup: 150 mm Kapslingsklass: IP68 FOSC-FC6-UNI är en skarvbox (IP68) med brett användningsområde för förläggning i mark eller andra mycket krävande miljöer. I skarvboxen används skarvkassett FOSC-UNI med hög kapacitet och öppen design som hanterar både enkel och bandfiber, även mixat. En särskild slingkassett garanterar separat och skyddad förvaring av obruten slinga och/eller överskott. FOSC-F-UNI är anpassad till svenska förhållanden och i skarvboxen kan olika typer av kablar kombineras. Komplett sortiment kabelgenomföringar mekaniska och krympbaserade. I leveransen ingår: Skarvbox med en oval och 6 runda kabelingångar, förvaringskassett 1HE och utvändigt beslag för kabelfixering. Kapacitet: 6st skarvkassetter + förvaringskassett 1HE. Loop möjlig. Skall kompletteras med de universalkassetterna ( ) och kabelgenomföringar ART-NR BENÄMNING E-NR TELIA/SKANOVA Skarvbox FOSC-F, exkl kabelgenomföringar NCLA /U 16

17 Skarvboxar för brunn eller i mark FOSC-400-B4 Kapacitet: max 96 fiber Bredd: 150 mm Höjd: 540 mm Djup: 150 mm Kapslingsklass: IP68 Skarvboxarna FOSC-400 är täta boxar med kapslingsklass IP68. Används med fördel i mark och brunn. Boxen (FOSC-400B4-NT-0-NNN) har en kapacitet på max 96 fiber. Kompletteras vid beställning med önskade kabelgenomföringar och stora rymliga skarvkassetter. I leveransen ingår: Skarvbox med en oval och 4 runda kabelingångar. Kapacitet: 4st skarvkassetter. Boxen skall kompletteras med skarvkassetter ( ) och krympsatser till kabelgenomföringar = (FOSC Krympsats, oval (std) alt (FOSC Krympsats, rund (std) ART-NR BENÄMNING E-NR Skarvbox FOSC-400-B4, exkl kabelgenomföringar

18 Skarvboxar för brunn eller i mark FOSC-400-D5 Kapacitet: 576 s-fiber/1024 r-fiber Bredd: 240mm Höjd: 710mm Kapslingsklass: IP68 Skarvboxarna FOSC-400 är täta boxar med kapslingsklass IP68. Används med fördel i mark och brunn. Boxarna har en kapacitet på max 576 singelfiber eller 1024 bandfiber i skarvkassetten för 72 fiber. För bandfiber så rekommenderas max antal skarvar (R8) till 16st. Kapacitet i boxen: 8st skarvkassetter. Boxarna skall kompletteras med FOSC-400D-skarvkassetter ( ) och kabelgenomföringar ( ) och/eller ( ). I leveransen ingår: Skarvbox med fast metallkorg för förvaring av överskott. Till FOSC-400-D5 så ingår även 1st skarvkassett för 72fiber, 1st oval kabelgenomföringssats och torkmedel. ART-NR BENÄMNING BREDD E-NR TELIA/SKANOVA Skarvbox FOSC-400-D5 240mm Skarvbox FOSC-D5 RT 240mm NCLA

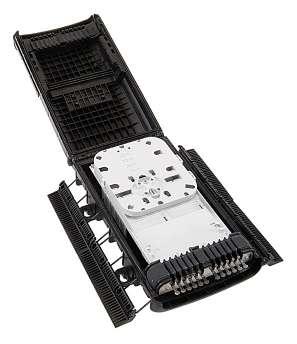

19 Skarvboxar för brunn eller i mark Skarvboxar OFDC, IP68 En serie flexibla skarvboxar i IP68 som kan hantera från 24-fiber upp till 96-fiber. Skarvboxarna har en kompakt design och separata zoner till förvaring för loop och hantering av mellanstycken. Användarvänlig då hela skarvkassetten kan plockas ut ur kapslingen vid arbete. OFDC-serien kan monteras i brunn, på vägg eller på stolpe och kan förläggas ner till 2 meter under vattenytan. I leveransen ingår: Dragavlastning, blindpluggar för tätning, buntband, slangklämmor, foamtape, transporttuber för fiberkabel, rengöringsservetter.. ART-NR BENÄMNING MÅTT (B X D X L) KAPACITET E-NR Skarvbox OFDC-A4 94 x 70 x 211mm 24 fiber Skarvbox OFDC-B8G 156 x 128 x 324mm 66 fiber Skarvbox OFDC-C x 118 x 370mm 96 fiber

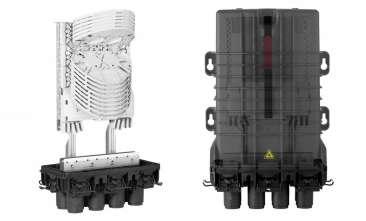

20 Skarvbox FIST-GCO2-FD6-NN (IP68) Inkl. förvaringskassett 1HE. 1 oval och 6 runda kabelingångar. Loop möjlig. Kapacitet: 144 fiber 12st skarvkassetter (SOSA2) Höjd: 432 mm Bredd: 179 mm Djup: 150 mm Kapslingsklass: IP68 ART-NR BENÄMNING E-NR Skarvbox FIST-GCO2-FD6-NN (IP68) Boxen kompletteras med kabelfixering , skarvkassetter eller och kabelgenomföringar , se tillbehör. 20

21 Skarvbox FIST-GCO2-BC6-NN (IP68) Inkl. förvaringskassett 1HE, 1 oval och 6 runda kabelingångar. Loop möjlig. Kapacitet: 336 fiber, 28st skarvkassetter (SOSA) Höjd: 488 mm Bredd: 247 mm Djup: 247 mm Kapslingsklass: IP68 ART-NR BENÄMNING E-NR Skarvbox FIST-GCO2-BC6-NN (IP68) Boxen kompletteras med kabelfixering , skarvkassetter eller och kabelgenomföringar , se tillbehör. Skarvbox FIST-GCO2-BD6-NN (IP68) Inkl. förvaringskassett 1HE 1 oval och 6 runda kabelingångar. Loop möjlig. Kapacitet: 480 fiber, 40st skarvkassetter (SOSA) Höjd: 566 mm Bredd: 247 mm Djup: 247 mm Kapslingsklass: IP68 ART-NR BENÄMNING E-NR Skarvbox FIST-GCO2-BD6-NN (IP68) Boxen kompletteras med kabelfixering , skarvkassetter eller och kabelgenomföringar , se tillbehör. 21

22 Tillbehör skarvbox FOSC/FIST ART-NR BENÄMNING E-NR TELIA/SKANOVA Kabelgenomföringar Oval (delbar) kabelgenomföring FOSC-F; SXAA /0 1-2 kablar Ø5-18 mm Loop möjlig Rund kabelgenomföring: 1 kabel Ø11-14 mm SXAA / Rund kabelgenomföring; 1-2 kablar Ø8-11 mm SXAA / Rund kabelgenomföring; 1-3 kablar Ø6,5-8 mm SXAA / Rund kabelgenomföring; 1-4 kablar Ø4-7 mm SXAA / Rund kabelgenomföring; 1-8 kablar Ø3-5 mm SXAA / Rund kabelgenomföring; 1-16 kablar Ø0-3 mm SXAA / FOSC Krympsats, oval (spårkärna) SXAA /K FOSC Krympsats, rund (spårkärna) SXAA /K FOSC Krympsats, oval (std). Passar FOSC-400B4/24/96, B4/24/144,400D5/24/288 och 400D5/72/ FOSC Krympsats, rund (std). Passar FOSC-400B4/24/96, B4/24/144,400D5/24/288 och 400D5/72/576 Skarvkassetter Universell skarvkassett FOSC/BUDI (UNI) för NCLA /1 enkelfiber och bandfiber (36 fiber) Extra hållare 12F för skarvkassett UNI Skarvkassett, SOSA2 för 4x4st skarvar Skarvkassett, SOSA2 för 2x12st skarvar Skarvkassett, SOSA2 för 4x12st skarvar Skarvkassett till FOSC-400-B för 24 skarvar Skarvkassett till FOSC-400-D för max 72st skarvar (Levereras med 6st skarvhållare för 12st skarvar) Skarvkassett Enkelfiber, 12 skarvar per kassett NCLA 10174/2 (Skarvhylsa < 45 mm) Skarvkassett Bandfiber (R4), 3 skarvar per kassett NCLA 10175/2 (Skarvhylsa < 45 mm) 1FP=2st kassetter Förvaringskassett metall FOSC-F/BUDI-S, 2HE SXAA

23 ART-NR BENÄMNING E-NR TELIA/SKANOVA Beslag/fixeringar Mont-gigg FIST-GCO2-FX/FOSC-F SXAA Kabelbeslag för FIST/FOSC SXAA FOSC-/BUDI Monteringsbeslag för bärjärn SXAA Beslag för att förvara slinga/överskott (stående) Extern kabelfixering för box FX Extern kabelfixering för GCO2-BX

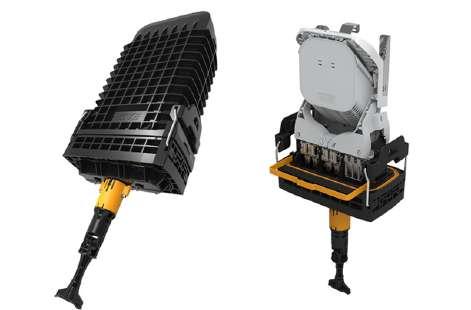

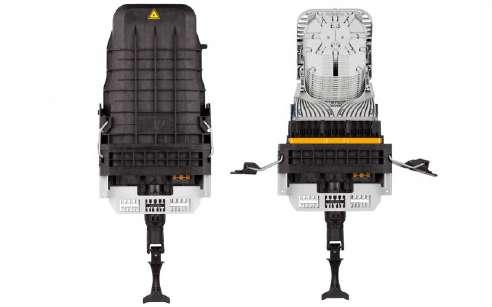

24 Skarvboxar för brunn eller i mark Skarvbox TENIO TENIO-boxen är en skarvbox från Commscope som bygger på innovativ design och branschledande teknik, vilket ger upp till 30 procent snabbare montagetid. Kapacitet: 144 fiber Bredd: 230 mm Höjd: 485 mm Djup: 129 mm Kapslingsklass: IP68 Egenskaper Bästa tillgängliga mekaniska tätningen på marknaden Alla Gelseal-genomföringar är utbytbara Inga specialverktyg behövs Kan användas både i brunn eller skåp, 2 olika skarvboxar för 144, 192 fiber 6 portar som konfigureras efter behov. Från 1-5 kablar beroende på storlek som kan hantera kablar från 2-16 mm Integrerad korg för slinga/överskott och extra fiberlagring Skarvbox TENIO-B6 levereras med 12st skarvkassetter för 12 fiber per kassett, geltätningar måste beställas separat till den eller de kablar som skall användas, tänk på att alla portar måste tätas, de portar som inte används skall blindas med dummies. ART-NR BENÄMNING E-NR Skarvbox TENIO-B6-S12-12-N Boxen kompletteras med kabelfixering , skarvkassetter eller och kabelgenomföringar , se tillbehör. 24

25 Skarvboxar för brunn eller i mark Skarvbox TENIO Skarvbox TENIO-C6 levereras med 8st skarvkassetter för 24 fiber per kassett, geltätningar måste beställas separat till den eller de kablar som skall användas, tänk på att alla portar måste tätas, de portar som inte används skall blindas med dummies. Kapacitet: 192 fiber Bredd: 230 mm Höjd: 545 mm Djup: 129 mm Kapslingsklass: IP68 ART-NR BENÄMNING E-NR Skarvbox TENIO-C6-S24-8-N Skarvboxar för brunn eller i mark Tillbehör skarvbox TENIO B6 samt C6 ART-NR BENÄMNING E-NR Kabeltätning TENIO 5x2-4mm Kabeltätning TENIO 4x3-6mm Kabeltätning TENIO 3x5-8mm Kabeltätning TENIO 3x7-10mm Kabeltätning TENIO 2x9-12mm Kabeltätning TENIO 2x11-14mm Kabeltätning TENIO 2x13-16mm Kabeltätning TENIO 3x3/5,6/9mm Kabeltätning TENIO dummie Kabelfixering utvändig TENIO Dragavlastning TENIO 2/4+3/ Dragavlastning TENIO 5/8-13/

26 Fiberpaneler, stativ och prefabricerade ODFer C3 Connect utökar sitt fibersortiment av optiska fiberprodukter och tillbehör. Detta produktområde innefattar bl.a. stativ, såväl tomma som prefabricerade ODFer, fiberkablage, WDM, m.m. Gällande detta produktområde verkar C3 Connect som distributör åt FOSS på den svenska marknaden. FOSS har med sina 30 års erfarenhet i branschen en marknadsledande position i Norge. Med FOSS egna tillverkning och närhet till Sverige, kan vi gemensamt erbjuda kundanpassade lösningar med kort leveranstid. En del av produkterna presenteras här i katalogform, medan största delen återfinns på vår hemsida. Vi hänvisar därför till vår hemsida som kommer att vara aktuell med gällande produkter. Nedan framgår ett urval av de produkter som är tillgängliga: FIBERKABLAGE FIBERPANEL OCH STATIV MTP/MPO Fibersvansar Tomma paneler Preterminerad fiber Patchkablar Panel med mellanstycke Fan-out Preterminerad fiber, panel Panel med mellanstycke Modulär panel Preterminerad fiber, Break-out och stubbkabel MÄTINSTRUMENT SPLITTER OCH WDM VERKTYG OCH RENGÖRING OTDR WDM Skalverktyg, saxar, m.m. CWDM CWDM Fiberrengöring Fiberidentifiering DWDM Kontaktrengöring Fibermikroskåp SFP 26

27 Fiberpaneler ODF för terminering av fiberoptiska kablar, 1U (HE) Fiberpaneler upp till 48 SC-kontakter, som levereras med förhandsmonterad installationssats. Panelerna är förberedda för preterminerade kablar och skarvning av fibersvansar. De kan monteras i 19 och ETSI skåp/stativ (vändbar fästanordning). Justerbart djup (justerbar fästanordning). Tillverkade i aluminium och levereras vitlackerade i RAL9010 och/eller svartlackerade i RAL9011. Brett sortiment av tillbehör. Bredd: 482,6 mm Höjd: 44,5 mm Djup: 240 mm ART-NR FP60113 FP60113S FP60115 FP60115S BENÄMNING Fiberpanel FP60, 24 portar SC-DPX, 1U, vit Fiberpanel FP60, 24 portar SC-DPX, 1U, svart Fiberpanel FP60, 24 portar LC-DPX, 1U, vit Fiberpanel FP60, 24 portar LC-DPX, 1U, svart 27

28 Utdragbara ODF för terminering av fiberoptiska kablar, 1,5U (HE) Utdragbara fiberpaneler upp till 48 SC-kontakter, som levereras med förhandsmonterad installationssats. Panelerna är förberedda för preterminerade kablar och skarvning av fibersvansar. De kan monteras i 19 och ETSI skåp/stativ (vändbar fästanordning). Justerbart djup (justerbar fästanordning). Tillverkade i aluminium och levereras vitlackerade i RAL9010. Brett sortiment av tillbehör. Bredd: 482,60 mm Höjd: 66,5 mm Djup: 235 mm ART-NR FP70109 FP70113 FP70114 FP70115 FP70116 BENÄMNING Fiberpanel FP70, 24 portar LC-QUAD, 1,5U, vit Fiberpanel FP70, 24 portar SC-DPX, 1,5U, vit Fiberpanel FP70, 12 portar SC-DPX, 1,5U, vit Fiberpanel FP70, 24 portar LC-DPX, 1,5U, vit Fiberpanel FP70, 12 portar LC-DPX, 1,5U, vit 28

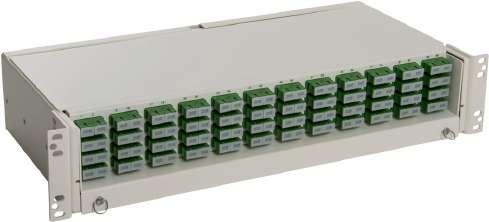

29 Utdragbar ODF för terminering av fiberoptiska kablar, 2U (HE) Utdragbar fiberpanel upp till 96 SC-kontakter, som levereras med förhandsmonterad installationssats. Panelen är förberedd för preterminerade kablar och skarvning av fibersvansar. Den kan monteras i 19 och ETSI skåp/stativ (vändbar fästanordning). Justerbart djup (justerbar fästanordning). Tillverkad i aluminium och levereras vitlackerad i RAL9010. Brett sortiment av tillbehör. Bredd: 482,60 mm Höjd: 88,9 mm Djup: 235 mm ART-NR FP80113 BENÄMNING Fiberpanel FP80, 48 portar SC-DPX, 2U, vit 29

30 Fibersvansar Fibersvansar för terminering av kablar genom fibersvetsning. Kontakter: LC/APC, LC/PC, SC/APC och SC/PC Fiber: SingelMode Kategori: OS-2 Kabel: 0,9mm, gul Böjradie: 20mm (R20) ART-NR BENÄMNING 8-38K0-015-E Fibersvans, LC/APC, SM, 1,5 m 8-38L0-015-E Fibersvans, LC/PC, SM, 1,5 8-38E0-015-E Fibersvans, SC/APC, SM, 1,5 m E Fibersvans, SC/PC, SM, 1,5 m 30

31 Mellanstycken Mellanstycke/adapter för fiber, avsedda för att koppla ihop två stycken fiberoptiska kontakter i en panel. Snap in och fläns (FL). ART-NR BENÄMNING Mellanstycke, LC-QUAD, FL, blå Mellanstycke, LC/APC-DPX, FL, grön Mellanstycke, LC/APC-QUAD, FL, grön Mellanstycke, LC/PC-DPX, FL, blå Mellanstycke, SC-DPX, FL, blå Mellanstycke, SC/APC-DPX, FL, grön 31

32 Patchkablage Simplex Fiberpatchar för installation av utrustning samt korskoppling av ODF. Simplex. Kontakter: LC/APC och LC/PC Fiber: SingelMode Kategori: OS-2 Kabel: 2,0mm, 1-fiber, gul ART-NR 8-3AKK-010-E 8-3AKK-100-E 8-3AKK-020-E 8-3AKK-030-E 8-3AKK-050-E 8-3ALL-010-E 8-3ALL-100-E 8-3ALL-020-E 8-3ALL-030-E 8-3ALL-040-E 8-3ALL-050-E 8-3ALL-060-E 8-3ALL-080-E BENÄMNING Patch, LC/APC-LC/APC, SM, 1 m Patch, LC/APC-LC/APC, SM, 10 m Patch, LC/APC-LC/APC, SM, 2 m Patch, LC/APC-LC/APC, SM, 3 m Patch, LC/APC-LC/APC, SM, 5 m Patch, LC/PC-LC/PC, SM, 1 m Patch, LC/PC-LC/PC, SM, 10 m Patch, LC/PC-LC/PC, SM, 2 m Patch, LC/PC-LC/PC, SM, 3 m Patch, LC/PC-LC/PC, SM, 4 m Patch, LC/PC-LC/PC, SM, 5 m Patch, LC/PC-LC/PC, SM, 6 m Patch, LC/PC-LC/PC, SM, 8 m 32

33 Patchkablage Duplex Fiberpatchar för installation av utrustning samt korskoppling av ODF. Duplex. Kontakter: LC/APC, LC/PC SC/PC och SC/APC Fiber: SingleMode Kategori: OS-2 Kabel: 2,0mm, 2-fiber, gul ART-NR BENÄMNING ART-NR BENÄMNING 8-3BKK-010-E Patch, LC/APC-LC/APC, SM, 1 m 8-3BKK-100-E Patch, LC/APC-LC/APC, SM, 10 m 8-3BKK-020-E Patch, LC/APC-LC/APC, SM, 2 m 8-3BKK-030-E Patch, LC/APC-LC/APC, SM, 3 m 8-3BKK-050-E Patch, LC/APC-LC/APC, SM, 5 m 8-3BLL-010-E Patch, LC/PC-LC/PC, SM, 1 m 8-3BLL-100-E Patch, LC/PC-LC/PC, SM, 10 m 8-3BLL-150-E Patch, LC/PC-LC/PC, SM, 15 m 8-3BLL-020-E Patch, LC/PC-LC/PC, SM, 2 m 8-3BLL-030-E Patch, LC/PC-LC/PC, SM, 3 m 8-3BLL-040-E Patch, LC/PC-LC/PC, SM, 4 m 8-3BLL-050-E Patch, LC/PC-LC/PC, SM, 5 m, 8-3BLL-060-E Patch, LC/PC-LC/PC, SM, 6 m 8-3BLL-080-E Patch, LC/PC-LC/PC, SM, 8 m 8-3BEE-010-E Patch, SC/APC-SC/APC, SM, 1 m 8-3BEE-100-E Patch, SC/APC-SC/APC, SM, 10 m 8-3BEE-020-E 8-3BEE-030-E 8-3BEE-050-E 8-3B7E-010-E 8-3B7E-020-E 8-3B7E-030-E 8-3B7E-050-E 8-3B E 8-3B E 8-3B E 8-3B E 8-3B E 8-3B E 8-3B E 8-3B E Patch, SC/APC-SC/APC, SM, 2 m Patch, SC/APC-SC/APC, SM, 3 m Patch, SC/APC-SC/APC, SM, 5 m Patch, SC/PC-SC/APC, SM, 1 m Patch, SC/PC-SC/APC, SM, 2 m Patch, SC/PC-SC/APC, SM, 3 m Patch, SC/PC-SC/APC, SM, 5 m Patch, SC/PC-SC/PC, SM, 1 m Patch, SC/PC-SC/PC, SM, 10 m Patch, SC/PC-SC/PC, SM, 2 m Patch, SC/PC-SC/PC, SM, 3 m Patch, SC/PC-SC/PC, SM, 4 m Patch, SC/PC-SC/PC, SM, 5 m Patch, SC/PC-SC/PC, SM, 6 m Patch, SC/PC-SC/PC, SM, 8 m 33

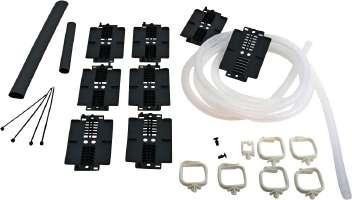

34 Tillbehör Installationskit, FP75, 48 och 96 fiber Installationskittet innehåller material för skarvning upp till 48 eller 96 fibersvansar i panel typ FP75. I leveransen ingår: MP346 Skarvhållare för 12 fiber (4st), (8st för 96 fiber) SR-4050B Fäste till skarvhållare (2st) Fiberhållare, stor (6st) endast för 48 fiber OFNS Fiberhållare, extra stor (6 st) endast för 96 fiber TRANSP Spiralslang, Ø12 mm, L25m, klar (1.6 m) (0.08) Krympslang, 18/6, svart m/lim, 1.22m (0.2 m) (0.08) Krympslang, 12/4, svart m/lim, 1.22 m (0.1 m) (0.25) Strips, 98x2.5 mm, 100st, (4pkt) (0.04) ART-NR FP75401 FP75421 BENÄMNING Installationskit, 48 fiber Installationskit, 96 fiber Installationskittet innehåller material för montering av preterminerad kabel i panel typ FP75. I leveransen ingår: Fiberhållare, stor (6st) Fiberhållare, liten (1st) Strips, 98x2.5 mm, 100st, (4 pkt) (0.04) ART-NR FP75411 BENÄMNING Installationskit, utan skarvhållare 34

35 Tillbehör Skruv och mutter ART-NR BENÄMNING Korgmutter, M6, 50st/pkt Montageskruv, M6x16, kryss, 50st/pkt Skalverktyg, sax och avbitare ART-NR BENÄMNING 8160 Sidavbitare, Lindström 8160 FO103S125 Skalverktyg, 125 µm 250 µm FO103T250J Skalverktyg 125 µm 250,900,3000 FO103S100 Skalverktyg, 80 µm 250 µm Sax, kevlar Skalverktyg, Ø0,5-3,2 mm, grå Skalverktyg, Ø3,2-5,6 mm, blå Rengöringsverktyg ART-NR BENÄMNING Rengöringskassett, CLETOP-S-A, 2 spår Rengöringskassett, CLETOP-S-B, 1 spår Tape till CLETOP-S-A/B, 6st OCC-D-LC Rengöringsverktyg OneClick, LC-DPX OCC-B Rengöringsverktyg OneClick, LC, MU MPO-CLK-D Rengöringsverktyg OneClick, MTP/MPO OCC-A Rengöringsverktyg OneClick, SC, FC, ST 3714 Alkoholdispenser, pumpflaska Pincett för Q-tips 35

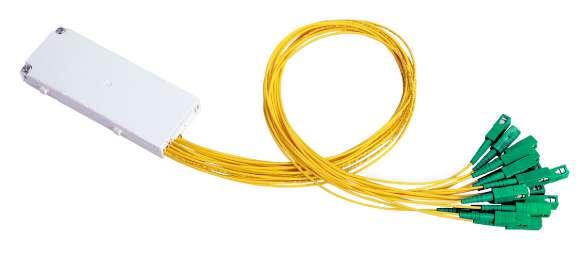

36 Fibersplitter Splitter som modul eller integrerat i kassett Singelmode-splitters är passiva optiska enheter som delar upp och kombinera ljus i fibernät. OCM-splitters ger en robust och enkel metod för att integrera dessa enheter in i MDU-applikationerna. Ett brett urval av splitförhållanden och kontakter säkerställer långvarig kompatibilitet. Tillförlitlig prestanda Snabb och enkel installation Låg förlust Låg polarisationskänslighet Utmärkt mekaniskt skydd ART-NR BENÄMNING E-NR OCM6 Splitter BUDI-M SC/APC 1x OCM6 Splitter BUDI-M SC/APC 1x OCM6 Splitter BUDI-M SC/APC 1x OCM6 Splitter BUDI-M SC/APC 1x OCM6 Splitter BUDI-M SC/APC 1x OCM6 Splitter BUDI-S, SC/APC 1x OCM6 Splitter BUDI-S, SC/APC 1x OCM6 Splitter BUDI-S, SC/APC 1x OCM6 Splitter BUDI-S, SC/APC 1x

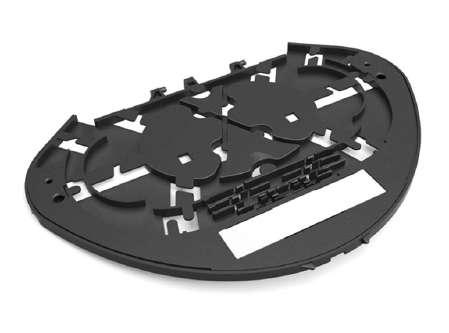

37 Fibersplitter Splitterkassett FSASA3 Singelmode-splitters är passiva optiska enheter som delar upp och kombinera Kassetten kan monteras i alla väggboxar/skarvboxar förberedda för FIST-kassett (typ FIST-GCO2 eller BUDI). Där kan splittern enkelt skarvas till önskad fiber. Storleken motsvarar SC (single circuit) kassetter. Det är plats till att skarva på samma kassett. Operativ våglängd nm. Oavsett av protokoll och bithastighet. ART-NR BENÄMNING E-NR Skarvkassett FSASA3, Splitter 1x Skarvkassett FSASA3, Splitter 1x Skarvkassett FSASA3, Splitter 1x Skarvkassett FSASA3, Splitter 1x Skarvkassett FSASA3, Splitter 1x

38 Kabelrörstätning TDUX kabelrörstätning Uppblåsningsbar kabelrörstätning för kanalisation. TDUX tätar i kanalisation med eller utan kabel/kablar och kan även installeras om vatten finns i kanalisationen. Kabelrörstätningen kan blåsas upp med olika verktyg. Dessa måste ha en kapacitet att blåsa upp TDUX till ett tryck på 3,0 ± 0,2 bar. Blås aldrig upp en TDUX-tätning som inte är installerad i kanalisation. TDUX punkteras med en skruvmejsel. ART-NR BENÄMNING E-NR TELIA/SKANOVA TDUX 45, Ø45-35mm NTMA / TDUX 60, Ø60-45mm NTMA / TDUX 90, Ø100-60mm NTMA / TDUX 100, Ø mm NTMA / TDUX 125, Ø mm NTMA /125 TDUX kabelrörstätning förpackas med 10st/låda samt 1st smörjmedel samt 1st arbetsinstruktion. Smörjmedel levereras även separat. 38

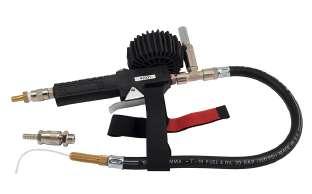

39 Kabelrörstätning TDUX kabelrörstätning Mastikklämmor/clips TDUX-CL mastikklämma används i kombination med kabelrörstätning TDUX om röret har 3 eller fler kablar. En TDUX-CL mastikklämma kan täta upp till 4 kablar per rör. Om fler kablar per rör behöver tätas används 1 extra mastikklämma per ytterligare 3 kablar. De måste beställas separat. ART-NR BENÄMNING E-NR TELIA/SKANOVA Clips, TDUX-CL NTMA / Clips, TDUX-CL NTMA / Clips, TDUX-CL NTMA / Clips, TDUX-CL NTMA /80 Verktyg och tillbehör ART-NR BENÄMNING E-NR TELIA/SKANOVA TDUX, Smörjmedel NTMA 10267/ TDUX, verktyg för kompressor TDUX, verktyg för kolsyra LVGA Kolsyretub LVGA Nippel för TDUX-verktyg (slang) NTMA /80 39

40 KRYMP OCH SKARVPRODUKTER 40

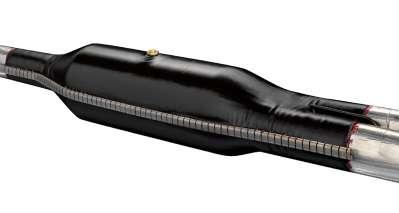

41 Krymp och skarvprodukter Skarvtillslutning för trycksatt kabel inklusive bandarmerad blymantlad kabel och PE-mantelskyddad aluminiumkabel. XAGA 1000 SATSERNA INNEHÅLLER Krymphylsa med skarvsvep av metall Låsskena + låsklämma Aluminiumfolie med lim Aluminiumtejp smal Våtduk Smärgelduk Arbetsinstruktion Ventilmutter, ventilinsats och ventilskruv Skärmförbindningsklämmor Skärmförbindningsfläta ART-NR BENÄMNING E-NR TELIA/SKANOVA Krympsats, KST 45/ A Krympsats, KST 62/ A Krympsats, KST 62/ A Krympsats, KST 92/ NTMA Krympsats, KST 92/ A Krympsats, KST 122/ A Krympsats, KST 122/ NTMA Krympsats, KST 160/ NTMA Krympsats, KST 200/ NTMA Krympsats, KST 200/ NTMA Tillbehör XAGA 1000 ART-NR BENÄMNING E-NR TELIA/SKANOVA Värmeskydd 1, för kabel D: < 13 mm NTMA Värmeskydd 2, för kabel D: => 13 mm - 30 mm NTMA Värmeskydd 4, för kabel D: => 30 mm - 40 mm NTMA Limring D20, för kabel D: =< 13 mm NTMA Limring D40, för kabel D: => mm NTMA Förgreningssats, KST 43/8-92/ A Förgreningssats, KST 122/38-200/ NTMA Låsklämma, trycksatt NDDA Låsskena, trycksatt NDDA

42 Krymp och skarvprodukter Krymphylsor ART-NR BENÄMNING E-NR TELIA/SKANOVA Krymphylsa 45/ , trycksatt kabel NDDA / Krymphylsa 65/ , trycksatt kabel NDDA / Krymphylsa 95/ , trycksatt kabel NDDA / Krymphylsa 125/ , trycksatt kabel NDDA / Krymphylsa 160/ , trycksatt kabel NDDA / Krymphylsa 200/ , trycksatt kabel NDDA / Krymphylsa 43/8-1500, trycksatt kabel NDDA /1 Övriga tillbehör ART-NR BENÄMNING E-NR TELIA/SKANOVA Kompletteringssats avsedd för tillslutning av aluminiumkabel NTMA Krympsats for ventilsättning/gasmatning 45/ A Krympsats for ventilsättning/gasmatning 100/ A Metallsvep, 42 x 300 trycksatt kabel NDDA / Metallsvep 42 x 600 trycksatt kabel NDDA / Längdanpassningssvep, 62/1250 trycksatt kabel NDDA / Längdanpassningssvep, 122/1250 trycksatt kabel NDDA / Längdanpassningssvep, 200/1200 trycksatt kabel NDDA /3 Proppningssatser ART-NR BENÄMNING E-NR TELIA/SKANOVA Proppningssats, omvikningsbar 18/ NTMA Proppningssats, omvikningsbar 24/ NTMA Proppningssats, omvikningsbar 30/ NTMA Proppningssats, omvikningsbar 40/ NTMA Proppningssats, omvikningsbar 45/ NTMA Lång proppningssats, omvikningsbar 18/7, NTMA Lång proppningssats, omvikningsbar 24/15, NTMA Lång proppningssats, omvikningsbar 30/18, NTMA

43 Krymp och skarvprodukter Krympsatser med tryckventil ART-NR BENÄMNING E-NR TELIA/SKANOVA Krympsats 40/16-250, F VS A / Krympsats 60/38-250, F VS A / Krympsats 90/55-250, F VS A /90 Krympsatser med tryckventil för tätningspropp Krympsats 65/20, f tätn.pr A / Krympsats 95/30, f tätn.pr A /90 Krymphättor för trycksatt kabel Används som avslut på kabeln Krymphätta 9-16, utan ventil A /09U Krymphätta 9-16, med ventil A /09V Krymphätta 16-26, utan ventil A /16U Krymphätta 16-26, med ventil A /16V Krymphätta 26-44, utan ventil A /26U Krymphätta 26-44, med ventil A /26V Krymphätta 44-71, utan ventil A /44U Krymphätta 44-71, med ventil A /44V 43

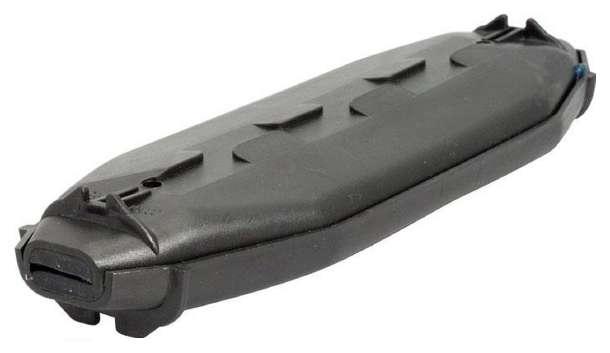

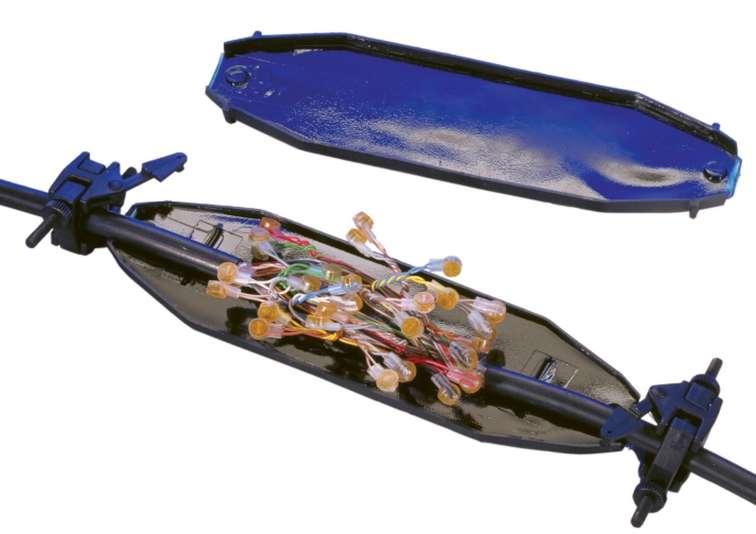

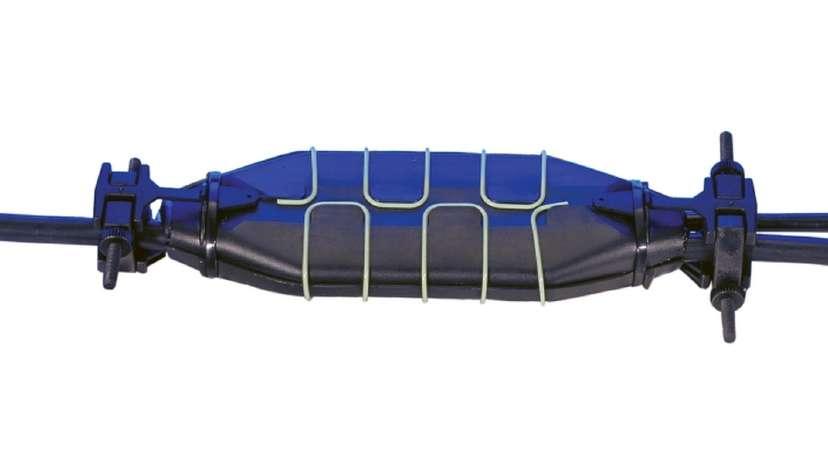

44 Krymp och skarvprodukter Gelskarvar Skarvarna är tillverkade i ett UV-resistent polypropylenhölje om är mycket stryktåligt. Höljet är fyllt med det patenterade PowerGel (silikonbaserad gel). Efter skarvning av ledarna snäpper man ihop de två halvorna runt kabeln och skarven är färdig att tas i bruk. Installationen kräver inga specialverktyg. Skarven har en obegränsad lagringstid och livslängden är minst 30 år. Levereras utan skarvhylsor. ART-NR BENÄMNING E-NR TELIA/SKANOVA Gelsnap A 10/ A / Gelsnap B 14/ A / Gelsnap C 18/ A /30 44

45 45

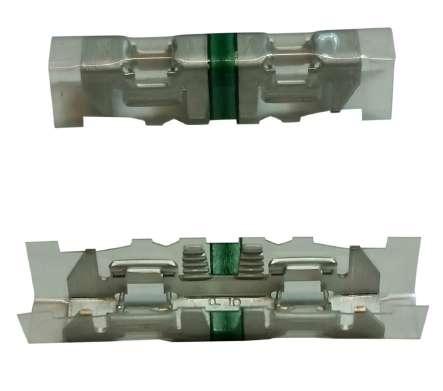

46 Krymp och skarvprodukter Skarvklämmor typ PICABOND 1000 st/fpk ART-NR BENÄMNING E-NR TELIA/SKANOVA Skarvklämma - strip - rakskarvn., 0,4-0,65 mm A Max. Dia: 1,22 mm (Rulle) Skarvklämma rakskarvning, A /01 0,4-0,65 mm. Max. Dia: 1,22 mm (Ask) Blå Skarvklämma rakskarvning, A /01 0,5-0,9 mm. Max. Dia: 1,22 mm (Ask) Brun Skarvklämma rakskarvning, A /01 0,4-0,65 mm. Max. Dia: 2,03 mm (Ask) Grön Skarvklämma rakskarvning, A /01 0,5-0,9 mm. Max. Dia: 2,03 mm (Ask) Röd 46

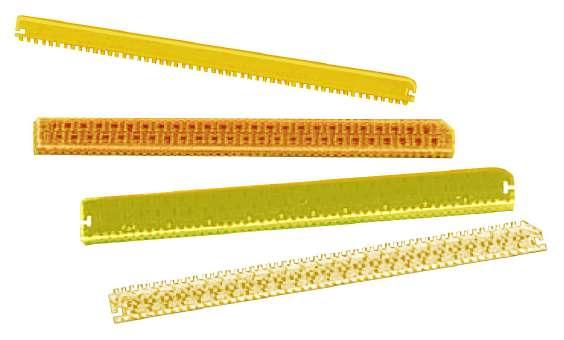

47 Krymp och skarvprodukter Skarvplintar ART-NR BENÄMNING E-NR TELIA/SKANOVA Skarvplint 25-par rak 12st/fpk A / Skarvplint 25-par gren 12 st/fpk A / Skarvplint 10-par rak 10 st/fpk NEAA Skarvplint 10-par gren 10 st/fpk NEAA

48 Krymp och skarvprodukter Verktyg och tillbehör ART-NR BENÄMNING E-NR TELIA/SKANOVA Trådföringsklack, VS Verktygskit AMP-stack mark Verktygskit AMP-stack mark Universell hållare för AMP-stack mark 4 monterings kit Skarvhuvud mark Skarvhuvud mark 4 med montering verktyg Monteringsskena mark Trådföringsguide 10 par mark Trådföringsklack, MVS Skarvningsverktyg VS A Skarvningsverktyg MVS A Verktyg MR-1 (standard) Verktyg MR-1 (mini) Avmantlingsverktyg,KMS-K A Kniv till avmantlingsverktyg A /1 48

49 TELE 49

50 Plintar KRONE LSA Plus serie 2 Brytplintar 10-par Brytplinten har en brytande kontaktfunktion mellan inkommande och utgående sida. Används där man önskar möjlighet att provmäta mellan inkommande och utgående, frånskilja med brytpropp eller ansluta överspänningsskydd. Max 1,6 mm YD inklusive isolering kan anslutas, kardelantal/diameter 7/0,2-7/0,32. Modell: Brytplint Anslutningstyp: LSA-Plus Färg: Vit Ledardiameter: mm ART-NR BENÄMNING MÄRKNING MONTAGE E-NR TELIA/SKANOVA Brytplint, Vertikalt SXAA Brytplint, Horisontellt För profilmontage Brytplint profil, Horisontellt NEBA Brytplint profil, prickmärkt Prickar Universellt NEBA Brytplint profil, Vertikalt NEBA

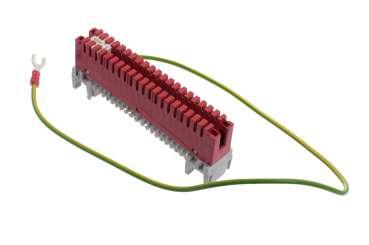

51 Plintar KRONE LSA Plus serie 2 Brytplint 10-par för 1 mm diameter Denna brytplint har bredare slits vid ledaranslutningen vilket medger max 1,9 mm YD på ledare, inklusive isolering. Brytplinten har en brytande kontaktfunktion mellan inkommande och utgående sida. De används där man önskar möjlighet att provmäta mellan inkommande och utgående, frånskilja med brytpropp eller ansluta överspänningsskydd Modell: Brytplint Anslutningstyp: LSA-Plus Färg: Vit Ledardiameter: 0,5-1,0 mm ART-NR BENÄMNING MÄRKNING MONTAGE E-NR Brytplint profil 1 mm Vertikalt Jordanslutningsplint Röd 38-polig plint med jordanslutningskabel. Modell: Kopplingsplint Anslutningstyp: LSA-Plus Färg: Röd Ledardiameter: 0,35-0,9 mm ART-NR BENÄMNING MONTAGE E-NR Jordplint röd 38-pol, profil Vertikalt/Horisontellt Jordplint röd 38-pol Vertikalt/Horisontellt

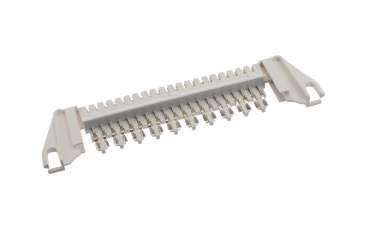

52 Plintar KRONE LSA Plus serie 2 Kopplingsplintar 10-par Kopplingsplinten har en fast förbindelse mellan inkommande och utgående sida. Används där man inte har behov av frånskiljning av par. Kan användas för t.ex. parallell bygling av plintens ena sida vid matning till parallelldistribution. Kan även användas där överspänningsskydd önskas. Max 1,6 mm YD inklusive isolering, kan anslutas, kardelantal/diameter 7/0,2-7/0,32. Modell: Kopplingsplint Anslutningstyp: LSA-Plus Färg: Grå Ledardiameter: 0,35-0,9 mm ART-NR BENÄMNING MÄRKNING MONTAGE E-NR TELIA/SKANOVA Kopplingsplint, Vertikalt NEBA Kopplingsplint, Horisontellt NEBA Kretskortsplint LSA-Plint med slitskontakter för inlödning på kretskort, rastermått 3,81 mm. 2 ledare med samma ledardiameter kan anslutas till samma slits. Modell: Kretskortsplint Anslutningstyp: LSA-Plus Färg: Vit Ledardiameter: 0,35-0,9 mm ART-NR BENÄMNING E-NR Kretskortsplint 4/8 raster 3,

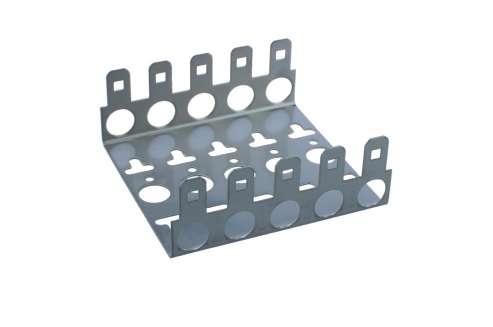

53 Plinthållare och tillbehör Plinthållare för 1-10st 10-pars KRONE LSA plus-plintar För montage av LSA plus-plint direkt på vägg, på skena eller i kapsling Modell: Plinthållare Montage: Skruvmontering LSA: Ja Material: Rostfritt stål Höjd: 105 mm Djup: 22 mm ART-NR BENÄMNING BREDD PLINTPLATSER E-NR TELIA/SKANOVA Plinthållare 1M/12 LSA 2/10 20 mm NEBA Plinthållare 2M/22 LSA 2/10 42 mm Plinthållare 3M/22 LSA 2/10 65 mm Plinthållare 5M/22 LSA 2/ mm Plinthållare 6M/22 LSA 2/ mm Plinthållare 10M/22 LSA 2/ mm Monteringsskena Väggskena för montering av LSA-plinthållare, väggskenan har 2 spår med cc-avstånd på 45 mm. ART-NR BENÄMNING E-NR TELIA/SKANOVA Väggskena aluminium 1800 mm A Plinthållarsats om 200par för markskåp En sats med plinthållare, dammskydd, signering och jordkabel för 200par, ämnat för montage i markskåp. ART-NR BENÄMNING E-NR TELIA/SKANOVA Inredningskit, koppar till FiA-skåp NEBA

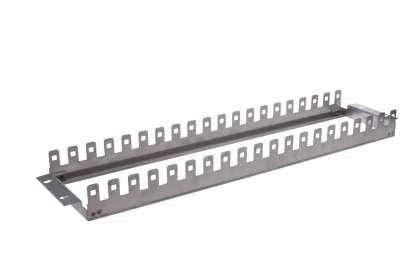

54 Plinthållare och tillbehör Plinthållare 19 för 10-pars KRONE-plint För montage av LSA plus-plint på 19. Modell: Plinthållare Montage: 19 -montage LSA: Ja Material: Rostfritt stål Höjd: 118 mm Bredd: 480 mm Djup: 40 mm Antal plintplatser: 20 ART-NR BENÄMNING E-NR TELIA/SKANOVA plinthållare 2/ plinthållare 2/10 profil plinthållare (med botten) SXAA Gummigenomföring för plinthållare med botten För skydd av kabel till plinthållare med hel bottenplåt och runda hål. Modell: Gummigenomföring Material: Gummi ART-NR BENÄMNING E-NR Gummigenomföring 40 mm

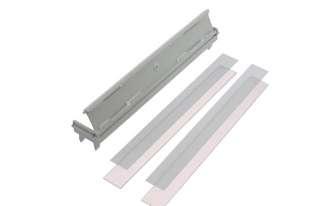

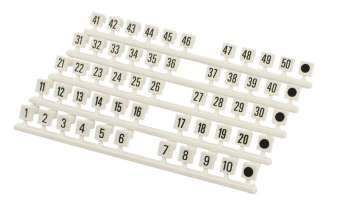

55 Plinthållare och tillbehör Signeringssatser Snäppfastsättning av signering på KRONE s LSA-plint. Material: Plast Färg: Grå ART-NR BENÄMNING E-NR TELIA/SKANOVA Signeringssats LSA A / Signeringssats LSA Signeringssats 1-50 A / Signeringssats A /02 Signeringshållare Signering. Montage: Snäppfastsättning Material: Plast Färg: Grå ART-NR BENÄMNING E-NR TELIA/SKANOVA Signeringshållare vikbar A Signeringshållare profil SXAA Signeringshållare 2/ A

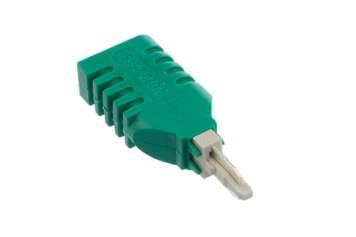

56 Plinthållare och tillbehör Omkopplingsadapter 1-par Används för avbrottsfri omkoppling av ny utgående tråd, eller för parallellkoppling av ett par. Material: Plast Färg: Grå ART-NR BENÄMNING FÄRG E-NR TELIA/SKANOVA Omkopplingsadapter 1-par Grå A Omkopplingsadapter bryt 1-par Vit NEBA Omkopplingsadapter 10-par Används för avbrottsfri omkoppling av 10-par till ny utgående kabel eller matarledning. För parallellkoppling av 10-par. Montage: Snäppfastsättning Material: Plast Färg: Grå ART-NR BENÄMNING FÄRG E-NR TELIA/SKANOVA Omkopplingsadapter 10-par Grå A Omkopplingsadapter bryt 10-par Vit NEBA

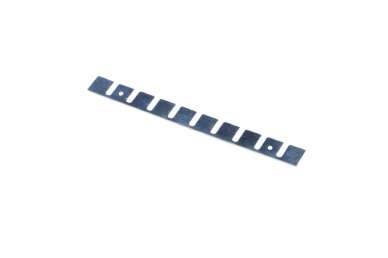

57 Plinthållare och tillbehör Brytproppar Används för att frånskilja mellan in- och utgående sida i en brytplint. Propparna utgör även en tydlig märkning av brytstället. Finns i flera färger för eventuell adressering av trafiktyp. Modell: Propp Material: Plast ART-NR BENÄMNING FÄRG E-NR TELIA/SKANOVA Brytpropp 1-par röd Röd A Brytpropp 1-par grön Grön Brytpropp 1-par blå Blå Markerpropp 1-par svart Svart Brytpropp, 10-par, grå Grå A Kortslutningsskena För kortslutning av par i 10-pars plint, skenan levereras för 10-par men kan delas. Kortslutningsskenan demonteras med hjälp av kroken på Krones monteringsverktyg, skenan passar i alla KRONE s LSA serie 2 och profilplintar. Modell: Skena LSA: Ja Antal plintplatser: 10 ART-NR BENÄMNING FÄRG E-NR TELIA/SKANOVA Kortslutningsskena Metall

58 Plinthållare och tillbehör Brytadapter Adapter som bryter kontakten mellan linje och korskopplingssidan och skapar möjlighet att mäta åt resp. riktning. Anslutning: Plug-in Kontakt: LSA-banankontakt Antal poler: 2 ART-NR BENÄMNING E-NR TELIA/SKANOVA Brytadapter röd A Shuntadapter Adapter som används vid mätning av ett par (parallellt med linjen). Anslutning: Plug-in Kontakt: LSA-banankontakt Antal poler: 2 ART-NR BENÄMNING E-NR TELIA/SKANOVA Shuntadapter grön A

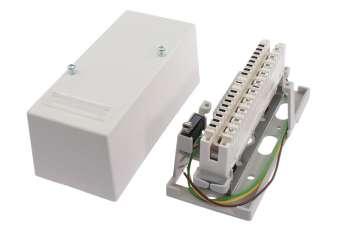

59 Kopplingsboxar och kopplingslådor Inomhusbox med 10-parsplint Med anslutningsmoduler. Modell: Kopplingsbox Montage: Utanpåliggande Material: Plast Färg: Vit Höjd: 135 mm Bredd: 65 mm Djup: 57 mm ART-NR BENÄMNING E-NR Inomhusbox brytplint Inomhusbox kopplingsplint Inomhusbox brytplint och sabotagekontakt Inomhusbox 10-par exkl. plint Tom inomhusbox som levereras utan plint. ART-NR BENÄMNING E-NR Inomhusbox exkl. plint

60 Kopplingsboxar och kopplingslådor Inomhusboxar i plast, 30-, 50- och 100-par Kronection-boxen, en smidig kopplingsbox designad för Krones LSA-plintar (2/10-plintar). Locket och fyra sidopaneler är demonterbara, botten är försedd med plinthållare av metall och trådledare. Till de boxar som är ämnade för Telia/Skanova ingår anpassning och låsregel för ASSAcylinder. Modell: Kopplingsbox Montage: Utanpåliggande/infällt montage LSA: Ja Material: Plast Kapslingsklass: IP30 Färg: Grå Djup: 75 mm ART-NR BENÄMNING HÖJD BREDD E-NR TELIA/SKANOVA Kronectionbox 30-par 2/ mm 140 mm NCLA Kronectionbox 30-par 2/ mm 140 mm Kronectionbox 50-par 2/ mm 215 mm NCLA Kronectionbox 50-par 2/ mm 215 mm Kronectionbox 100-par 2/ mm 215 mm NCLA Kronectionbox 100-par 2/ mm 215 mm

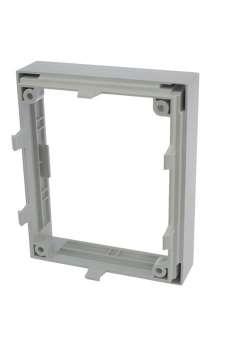

61 Kopplingsboxar och kopplingslådor Förhöjningsramar i plast till Kronection-boxar Nödvändigt tillbehör vid bruk av åskskydd/överspänningsskydd. Modell: Kopplingsbox Montage: Utanpåliggande Material: Plast Färg: Vit Höjd: 135 mm Bredd: 65 mm Djup: 57 mm ART-NR BENÄMNING HÖJD BREDD E-NR TELIA/SKANOVA Förhöjningsram 30-par box 170 mm 140 mm NCLA Förhöjningsram 50-par box 215 mm 215 mm NCLA Förhöjningsram 100-par box 320 mm 215 mm NCLA Infällningsramar i plast för Kronection-boxar För möjlighet till montage i vägg. Montage: Infällt montage Material: Plast Färg: Grå Djup: 7 mm ART-NR BENÄMNING HÖJD BREDD E-NR Infällningsram 30-par box 210 mm 180 mm Infällningsram 50-par box 255 mm 255 mm Infällningsram 100-par box 360 mm 255 mm

62 Kopplingsboxar och kopplingslådor Inomhusboxar i plast för profilmontage, 30-, 50- och 100-par Plastboxar för montage av KRONE s LSA-plintar för profilmontage. Observera att endast plintar med profilmontage fungerar. Jordning och åskskydd kan inte monteras i denna box. Modell: Kopplingsbox Montage: Utanpåliggande LSA: Ja Material: Plast Färg: Grå ART-NR BENÄMNING HÖJD BREDD DJUP E-NR Kronectionbox 30-par profil 188 mm 129 mm 84 mm Kronectionbox 50-par profil 210 mm 161 mm 90 mm Kronectionbox 100-par profil 320 mm 210 mm 121 mm

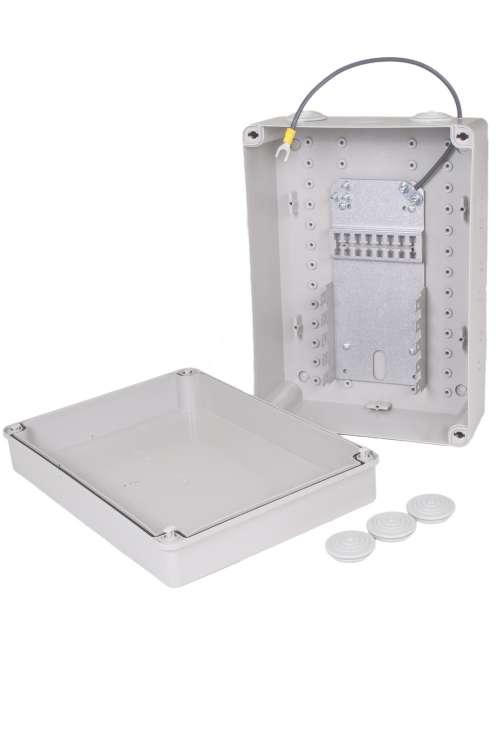

63 Kopplingsboxar och kopplingslådor Kopplingsbox i plast, 50-par Kopplingsbox i plast avsedd för 5st Krone-plintar. Boxen kan användas inomhus eller monteras i markskåp. I leveransen ingår: kopplingsbox, lock med bajonettlåsningar, plinthållare, dragavlastare, bult för jordning och 3st kabelgenomföringar. Modell: Kopplingsbox Montage: Utanpåliggande LSA: Ja Material: Plast Kapslingsklass: IP55 Färg: Grå ART-NR BENÄMNING HÖJD BREDD DJUP TELIA/SKANOVA Kopplingsbox 50-par 328 mm 239 mm 84 mm NBDA

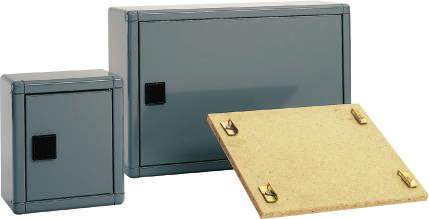

64 Kopplingsskåp Väggskåp, tomma Tomt väggskåp med montageplatta i spånskiva och ett tomt hölje för eftermontage. Montageplattan monteras på vägg och därefter monteras utrustningen. Sist monteras skåpets hölje som snäpps på plats med 4st vinklar. Ämnade för inomhusbruk. Material: Sendzimir-galvaniserad stålplåt Typ av yta: Pulverlack, mörkgrå RAL7037 Lås: RUKO-lås ART-NR BENÄMNING BREDD HÖJD DJUP E-NR: Väggskåp CHC66C 350mm 250mm 265mm Väggskåp CHC66B 334mm 390mm 165mm Väggskåp CHC66A 500mm 600mm 165mm Väggskåp CHC66A1 500mm 700mm 220mm

65 Åskskydd/Överspänningsskydd Åskskyddskassett 350 V (3-polig) med gasurladdningsrör alt. gasurladdningsrör och jordningsbleck Primärskydd/grundskydd bestående av ett 10-pars magasin med 3-poliga gasurladdningsrör. Kan monteras i LSA-plus kopplingsplintar och brytplintar. Magasinet har inbyggd jordningskontakt till plinthållaren. Märkspänning DC: 350 V Nominell urladdningsstötström (8/20): 20 ka Max. kontinuerlig spänning DC: 280 V Skyddsnivå ledare/ledare: 700 V Skyddsnivå ledare/jord: 350 V ART-NR BENÄMNING E-NR TELIA/SKANOVA Åskskyddskassett, 10-par med rör NEBA (innehåller kassett och monterade gasurladdningsrör) Åskskyddskassett, 10-par, komplett NEBA (innehåller kassett, jordningsbleck samt gasurladdningsrör) 65

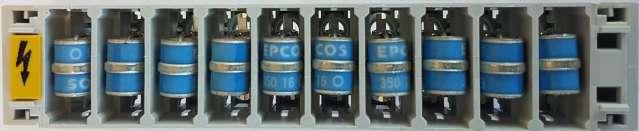

66 Åskskydd/Överspänningsskydd Åskskyddskassett 230V (3-polig) med gasurladdningsrör Primärskydd/grundskydd bestående av ett 10-pars magasin med 3-poliga gasurladdningsrör. Kan monteras i LSA-plus kopplingsplintar och brytplintar. Magasinet har inbyggd jordningskontakt till plinthållaren. Märkspänning DC: 230V Nominell urladdningsstötström (8/20): 20kA Montage: LSA-plus insticksbar ART-NR BENÄMNING E-NR ÖSP-magasin 2/10 230V

67 Åskskydd/Överspänningsskydd Åskskyddskassett (3-polig) utan gasurladdningsrör Åskskyddskassett för 10-par, som levereras utan gasurladdningsrör. ART-NR BENÄMNING E-NR TELIA/SKANOVA Åskskyddskassett, utan rör SXAA Gasurladdningsrör/utbytesrör, 350 V (3-polig) Transientskydd/gasurladdningsrör 350 V, för utbyte eller komplettering. ART-NR BENÄMNING E-NR TELIA/SKANOVA Gasurladdningsrör 350V/20kA 3-poligt SXAA Gasurladdningsrör/utbytesrör, 350V (2-poligt) Transientskydd/gasurladdningsrör 350V, för utbyte eller komplettering. ART-NR BENÄMNING TELIA/SKANOVA Gasurladdningsrör 6x8 mm A

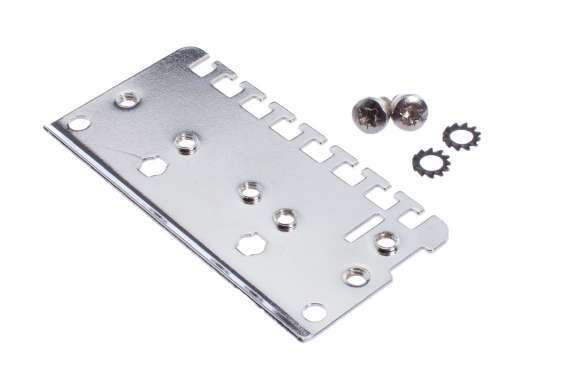

68 Åskskydd/Överspänningsskydd Jordklämma/bleck/clips/kabelbygel/kabelplåt Krävs vid montage av åskskydd på plint monterad på profilhållare. Material: Rostfritt stål ART-NR BENÄMNING E-NR TELIA/SKANOVA Jordklämma profil NEBA Jordbleck/kabelbygel SXAA Kabelplåt för profilplint SXAA

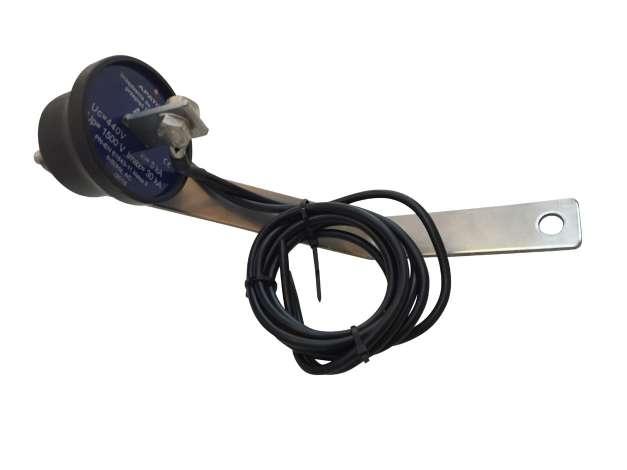

69 Åskskydd/Överspänningsskydd Ventilavledare Ventilavledaren används i sambyggnadsanläggningar och starkströmskorsningar där telekabelns bärlina är sektionerad för utjämning av åsk och -överspänningar som kan skada kabeln. Ventilavledare 440 ersätter flera tidigare föregångare. Senast LOVOS-5, som utgått ur ABB s sortiment. I leveransen ingår: ventilavledare, fästvinkel, anslutningsledare 2 x 1000mm (6mm²) monterade på vinkel/ventilavledare Uc: 440V Up: 1500V In: 5kA Imax: 30kA F: 50Hz Enligt EN , klass II ART-NR BENÄMNING E-NR TELIA/SKANOVA Ventilavledare 440, inkl vinkel A /01 69

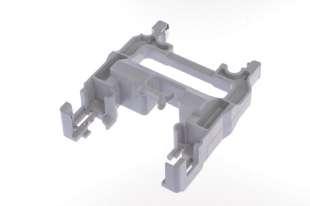

70 Anslutningsverktyg KRONE Verktyget fixerar tråden, ansluter och klipper i ett och samma moment. Avisolering skall inte utföras. I samma verktyg finns krok för urtagning av tråd och mejsel för demontering av plint från plinthållare. Lämplig för: LSA-plintar Klippfunktion: Ja ART-NR BENÄMNING E-NR TELIA/SKANOVA Monteringsverktyg LSA A Inläggningsfixtur KRONE Fixtur för KRONE LSA 2/10-plintar. Används vid terminering av ledning till plintens anslutningssidor och för att få rätt längd på kablaget, fixturen kan användas vid både vertikalt och horisontellt montage. Passar både profil och den traditionella plinthållaren. Material: Plast ART-NR BENÄMNING E-NR TELIA/SKANOVA Inläggningsfixtur LSA-plint A /1 70

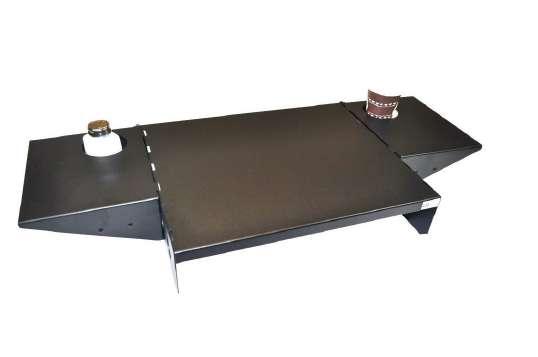

71 Svetsbord och stativ Fibersvetsbord med möjlighet att antingen hänga det på rack/stativ eller montera bordet på ett golvstativ. Stativet har låskrokar till benen vilket gör den stabil. På respektive sida kan man hänga dit sidobord med hål gjorda för spritflaskan och t.ex. muggen för spillet av fiber. Dessa sidobord går att flytta i djupled beroende på om man står vid ett öppet stativ eller vid ett skåp där 19 profilerna sitter en bit in i skåpet. Golvstativets arbetshöjd är från 97cm till 160cm och vikten är 4,1kg ART-NR BENÄMNING E-NR Golvstativ till svetsbord Komplett svetsbord till stativ eller rack

72 MARKSKÅP 72

73 Elogic Systems blir Triarca Vår partner, Elogic Systems, byter namn och logo och blir till Triarca. Det tidigare Elogic Systems har uppdelats i två affärsenheter där Triarca fokuserar på design, försäljning och produktion av skåp och kapslingar. I övrigt innebär detta inte några förändringar i förhållande till produktprogrammet som är detsamma och tillverkas i samma produktionsenhet - nu under namnet Triarca A/S. 73

74 Markskåp för fiber Markskåp, tomma FiA-skåp för fiber Ett tomt markskåp med montageplatta i ryggen tillämpat för optoskarvning. Skåpen levereras med utdragbar sockel med fasta montagehöjder, flyttbar ankarskena, takisolering, markisolering och montageplatta. Luckan är förberedd för ASSA-lås. Höjd: mm Höjd ovan mark: 850 mm Material: Sendzimir-galvaniserad stålplåt Typ av yta: Pulverlack, mörkgrå RAL7037 Kapslingsklass: IP34 Vandalklass: IK10 Lås: Förberett för ASSA-Desmo eller C3 s lås ART-NR BENÄMNING BREDD DJUP E-NR TELIA/SKANOVA Markskåp tomt, FIA mm 198 mm /NBDA / Markskåp tomt, FIA mm 198 mm /NBDA / Markskåp tomt, FIA mm 198 mm /NBDA / Markskåp tomt, FIA mm 300 mm /NBDA /6 Fler storlekar förberedda för ASSA-Desmo, men icke klassade som FiA-skåp: Markskåp tomt, mm 198 mm Markskåp tomt, mm 300 mm

75 Markskåp för fiber Markskåp (C3C-modell) för fiber med Stockholms-lås (EBR) Tomma markskåp med montageplatta i ryggen tillämpade för optoskarvning. Skåpen levereras med utdragbar sockel med fasta montagehöjder, flyttbar ankarskena, takisolering och montageplatta. Luckan är försedd med ett monterat STHLM-lås (EBR). Marktätning finns som tillbehör. (se längre fram i katalogen). Höjd: mm Höjd ovan mark: 850 mm Material: Sendzimir-galvaniserad stålplåt Typ av yta: Pulverlack, mörkgrå RAL7037 Kapslingsklass: IP34 Vandalklass: IK10 Lås: EBR-lås (Sthlm) ART-NR BENÄMNING BREDD DJUP E-NR Markskåp fiber C , Sthlm-lås 330 mm 198 mm Markskåp fiber C , Sthlm-lås 462 mm 198 mm Markskåp fiber C , Sthlm-lås 594 mm 198 mm Markskåp fiber C , Sthlm-lås 594 mm 300 mm

76 Markskåp för fiber Markskåp CHC i RAL7035 Tomma markskåp med montageplatta i ryggen. För montage av både skarvboxar opto/koppar och förstärkare. Skåpen levereras med utdragbar sockel, flyttbar ankarskena, takisolering, markisolering, montageplatta i 18mm s plywood, täckbricka för skydd av lås och gängade hål för markeringsstång/snökäpp. Höjd: 1000 mm Höjd ovan mark: 850mm Material: Sendzimir-galvaniserad stålplåt Typ av yta: Pulverlack, ljusgrå RAL7035 Kapslingsklass: IP34 Vandalklass: IK10 Montageplatta: 18mm s plywood Lås: Förberett för ASSA-Desmo ART-NR BENÄMNING BREDD DJUP E-NR Markskåp CHC mm 198mm Markskåp CHC mm 198mm Markskåp CHC mm 198mm Markskåp CHC mm 300mm

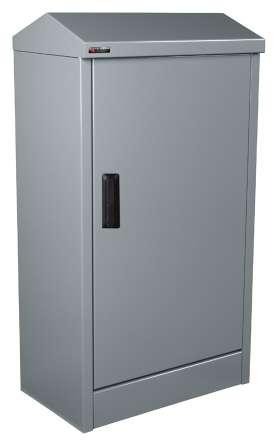

77 Markskåp för fiber Isolerade markskåp för rackmonterad utrustning Isolerade skåp för rackmonterad 19 /ETSI-utrustning. Skåpet har 19 -profiler i 22HE som kan justeras djupleds, och är förberett för fläktar i tak. Sockeln är bestyckad med markisolering/fuktspärr och avlastningsskena. Dörren är försedd med handtag för ASSA s ovala cylinder. Luckan är förberedd för ASSA-lås. Bredd: 700 mm Höjd: mm Djup: 500 mm Höjd ovan mark: mm Material: Sendzimir-galvaniserad stålplåt Typ av yta: Pulverlack, mörkgrå (RAL7037), ljusgrå (RAL7035) eller mörkgrön Lås: Vridhandtag, förberett för ASSA s ovala cylinder ART-NR BENÄMNING E-NR Markskåp, 22HE, 19, isolerat, grönt Sockel för markskåp-22he, grön Markskåp, 22HE, 19, isolerat, grått Sockel för markskåp-22he, grå Markskåp, 22HE, 19, isolerat, ljusgrått Sockel för markskåp-22he, ljusgrå Extra 19 -profiler, till kiosk 22HE, par 77

78 Markskåp för fiber NOD-skåp för aktiv utrustning, Orion CCO Orion-skåpen är klimatskåp för aktiv utrustning. Skåpets konstruktion med dubbla väggar skapar den chimney-effekt (kontroll av värme och kyla) som gör skåpet unikt. Med denna konstruktion säkerställs en total klimatkontroll med en torr, dammfri miljö. Skåpets konstruktion med löstagbara gavlar gör att ni kan komplettera befintligt skåp och bygga vidare i framtiden. Man är inte låst vid den storlek som är monterad, utan det finns en mycket enkel och flexibel lösning. Orion-serien är designad för IP65/IK10 för skydd av känslig aktiv utrustning inom FTTx, Telecom, kabel-tv och annan kommunikation/multimedia nätverk. Fler storlekar på förfrågan. På förfrågan finns 19 /ETSI-skenor, 19 -hyllplan, batterilådor, kabelguider, värmeelement, värmeväxlare, takfläkt, kylaggregat/ac, termostat, dörrströmbrytare, korgmutter/skruv m.m. Material: Galvaniserad stålplåt 2,0 mm DX51D+Z275MB, enligt EN och EN Typ av yta: Pulverlack 80µm, ljusgrå RAL7035 Kapslingsklass: IP65, enligt IEC /EN Vandalklass: IK10, enligt EN Lås: Vridhandtag, förberett för ASSA s ovala cylinder Antal HE: 24 HE i 1400mm högt, 33HE i 1800mm högt. Dubbla antal HE, vid skåp med 2 dörrar Godkänt: Klimat/miljö enligt EN Ljuddämpning enligt ETS / ISO 7779 EN ISO 3744/3746 Vibration och transporttest enligt ASTM-D 4169, DIN EN Temperaturtest enligt EN och E ART-NR BENÄMNING BREDD HÖJD DJUP E-NR Klimatskåp CCO138 Dubbel 1454 mm 1400 mm 830 mm Sockel till CCO138D/178D 1454 mm 900 mm 830 mm Klimatskåp CCO178 Singel 754 mm 1800 mm 830 mm Sockel till CCO138S/178S 754 mm 900 mm 830 mm

79 Stolpskåp för fiber och koppar Stolpskåp, tomt, FiA 46 för både fiber och koppar Tomt stolpskåp med montageplatta. Används som skydd till skarv och terminering. Monteras på stolpe/vägg. Stolpskåpet är förberett för 2st förskruvningar M40 och 4st förskruvningar M25 i toppen och botten. Befintlig kontramutter till tätningen kan användas. Stolpfäste ingår, men förskruvningar och stolpbyglar beställs separat. Låsbart med hänglås. Bredd: 396 mm Höjd: 600 mm Djup: 240 mm Material: Sendzimir-galvaniserad stålplåt Typ av yta: Pulverlack, mörkgrå RAL7037 Lås: Förberett för hänglås ART-NR BENÄMNING E-NR TELIA/SKANOVA Stolpskåp FiA 46, tomt /NBDA /6 79

80 Markskåp för koppar Kopplingspåle med inredning (100-par) Kopplingspålen rymmer max 10 st KRONE-plintar och åskskydd för montering på profilsystem (rör 14 mm Ø). Hållaren för kopplingsplintarna är demonterbar vilket gör att ev. kabelskarv kan placeras bakom hållaren. Levereras med låsregel för ASSA-lås, plinthållare, dammskydd för plint, signeringshållare, takisolering, markisolering och montageanvisning. Bredd: 198 mm Höjd: 1000 mm Djup: 198 mm Höjd ovan mark: 850 mm Material: Sendzimir-galvaniserad stålplåt Typ av yta: Pulverlack, mörkgrå RAL7037 Kapslingsklass: IP34 Vandalklass: IK10 Lås: Förberett för ASSA-Desmo Antal plintplatser: 10 ART-NR BENÄMNING E-NR TELIA/SKANOVA Kopplingsskåp/påle 100-par MINI NBDA

81 Utbyteshöljen Utbyteshölje, kopplingspåle Utbyteshölje för rund kopplingspåle eller kopplingsskåp/påle 100-par i galvat eller lackerat utförande. Höljet levereras utan sockel, men med fästbeslag för fixering mot den runda pålens L-järn. Vid montage på galvat skåp, se montageanvisning. Skåpets lucka är förberedd för ASSA s Desmo-lås. Bredd: 198 mm Höjd: mm Djup: 232 mm Material: Sendzimir-galvaniserad stålplåt Typ av yta: Pulverlack, mörkgrå RAL7037 Lås: Förberett för ASSA-Desmo ART-NR BENÄMNING E-NR TELIA/SKANOVA Utbyteshölje kopplingspåle NBDA /01 81

82 Utbyteshöljen Utbyteshöljen, Kristianstad och Gbg Utbyteshölje med fästmaterial för befintlig sockel eller fundament. I leveransen ingår: Utbyteshölje, lucka för ASSA-cylinder, skruvar, muttrar och brickor/ vinkelbeslag I övrigt levereras höljet utan inredning. Material: Sendzimir-galvaniserad stålplåt Typ av yta: Pulverlack, mörkgrå RAL7037 Lås: Förberett för ASSA-Desmo ART-NR BENÄMNING BREDD HÖJD BREDD TELIA/SKANOVA Utbyteshölje KSD 757 mm 890 mm 253 mm NBDA Utbyteshölje GBG 877 mm 1000 mm 265 mm NBDA

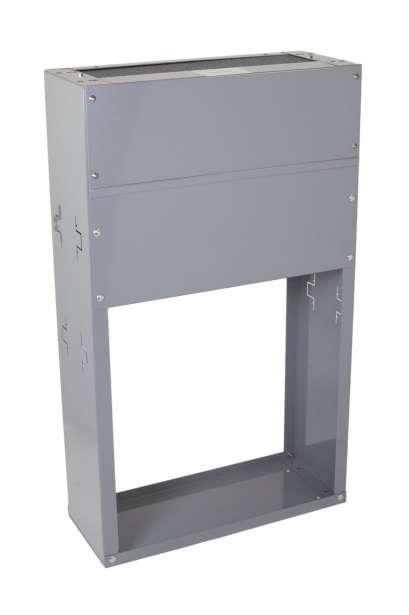

83 Utbyteshöljen Utbyteshölje 300, 600 och 900 Tomt skåphölje för utbyte eller montage av tomt skåp. Om det monteras som tomt skåp så skall det kompletteras med sockel och montageplatta (fästen till montageplatta ingår). Kan även användas som utbyteshöljen mot de äldre galvade skåpen från SMEKAB. Höjd: 950 mm Djup: 253 mm Material: Sendzimir-galvaniserad stålplåt Typ av yta: Pulverlack, mörkgrå RAL7037 Lås: Förberett för ASSA-Desmo ART-NR BENÄMNING BREDD E-NR TELIA/SKANOVA Skåphölje, mm NBDA / Skåphölje, 600, inkl. tvärbalkar 622 mm NBDA / Skåphölje, 900/1200, inkl. tvärbalkar 922 mm NBDA /33 83

84 Utbyteshöljen Socklar till 300, 600 och 900-höljen Lös sockel för utbyte eller montage under tomt skåp. Höjd: mm Djup: 253 mm Material: Sendzimir-galvaniserad stålplåt Typ av yta: Pulverlack, mörkgrå RAL7037 ART-NR BENÄMNING BREDD TELIA/SKANOVA Sockel för NBDA10102/11 & 10134/ mm NBDA / Sockel för NBDA10102/22 & 10134/ mm NBDA / Sockel för NBDA10102/33 & 10134/ mm NBDA /33 84

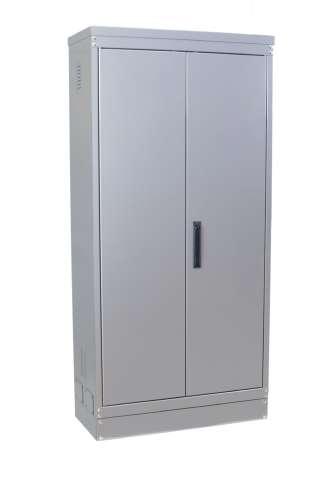

85 Utbyteshöljen Utbyteshölje, 900-par, högskåp Utbyteshölje med fästmaterial för befintlig sockel eller fundament. Höljet har ett delbart bakstycke för enklare installation. Höljet har dubbla dörrar. I leveransen ingår: Utbyteshölje, vridhandtag för oval ASSA-cylinder, skruvar, mutter och brickor. I övrigt levereras höljet utan inredning. Bredd: 827 mm Höjd: 1723 mm Djup: 375 mm Material: Sendzimir-galvaniserad stålplåt Typ av yta: Pulverlack, mörkgrå RAL7037 Lås: Förberett för ASSA-oval cylinder ART-NR BENÄMNING TELIA/SKANOVA Utbyteshölje, 900-par NBDA /01 85

86 Tillbehör/reservdelar för skåp Slinghållare Slinghållare för optoslinga i skåp. För skåp med djup 198/250/300mm. Levereras i par och fästes i skåpets montageplatta med önskat avstånd/diameter. Material: Sendzimir-galvaniserad stålplåt. Yta: Pulverlack, mörkgrå, RAL7037 ART-NR BENÄMNING BREDD E-NR TELIA/SKANOVA Slinghållare, 140 mm (2st) 140 mm SXAA / Slinghållare, 225 mm (2st) 225 mm SXAA /225 Markeringsstång/snökäpp Markeringsstång för att märka ut skåp vid risk för mycket snö eller högt gräs. Markeringsstången passar alla C3 s markskåp. Material: Längd: Aluminiumprofil, 25x25x2 mm 1200mm och 1800mm ART-NR BENÄMNING MÄRKNING E-NR Markeringsstång för markskåp, TELE Gul/svart Markeringsstång för markskåp, OPTO Grön/vit Markeringsstång för markskåp 1800mm Grön/vit Markeringsstång för markskåp 1800mm Gul/svart Montageplattor Montageplatta till C3 s markskåp. ART-NR BENÄMNING BREDD TELIA/SKANOVA Montageplatta för teknikskåp mm A / Montageplatta för teknikskåp mm A / Montageplattor för teknikskåp x 400 mm A / Montageplatta för FIA23/C3C mm Montageplatta för FIA26 och36/c3c mm Montageplatta med plinthållare för 300par 250mm SXKA Montageplatta med plinthållare för 600par 400mm SXKA

87 Luckor till skåp Reservdel, vid skada/sabotage på befintliga skåp. Material: Typ av yta: Lås: Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för ASSA-Desmo ART-NR BENÄMNING E-NR TELIA/SKANOVA Skåplucka påle, mörkgrå SXAA Skåplucka 300, mörkgrå SXAA Skåplucka 600, mörkgrå SXAA Skåplucka 900, mörkgrå SXAA Skåplucka till NBDA Skåplucka till NBDA Övre skåplucka till MAXI/MEGA Övre skåplucka till FIA NBDA10175/2LU Övre skåplucka till FIA NBDA10175/3LU Övre skåplucka till FIA26, FIA NBDA10175/6LU Nedre skåplucka till FIA Nedre skåplucka till FIA Nedre skåplucka till FIA26, FIA Frontluckor/kit Event 600-skåp NBDA10176/6LUM Låssats för C3 s markskåp Komplett låssats för C3 s markskåp med hålbild för ASSA s Desmo-cylinder. Nyckeln kan tas ut i låst läge. Innehåller: Material: Lås, låsregel, kontramutter, nycklar. Zink och rostfritt stål ART-NR BENÄMNING E-NR Låssats till C3 s markskåp Fyrkantslås Reservdel, vid skada/sabotage på befintliga skåp. ART-NR BENÄMNING TELIA/SKANOVA Fyrkantslås (sats), teknikskåp SXAA Fyrkantslås utan regel, teknikskåp 87

88 EBR (Sthlm)-lås Reservdel, vid skada/sabotage på befintliga skåp. ART-NR BENÄMNING Sthlm-lås (EBR), sats med lås och regel Handtag för oval ASSA-cylinder Reservdel, vid skada/sabotage på befintliga skåp. ART-NR BENÄMNING TELIA/SKANOVA Vridhantag till skåp SXAA / Vridhantag äldre skåp SXAA Vridhantag till Orion-skåp Löst vred till SXAA130136/01/ Låsreglar Reservdel, vid skada/sabotage på befintliga skåp. ART-NR BENÄMNING E-NR TELIA/SKANOVA Låsregel till kopplingspåle, MIDI, MAXI m.fl SXAA Låsregel till FiA-skåp SXAA / Låsregel, 300, 600, 900 SXAA Låsregel till Sthlm-lås 88

89 Låsbult till rund påle Reservdel, då låsbult saknas i befintliga, runda kopplingspålar. Material: Rostfritt stål Gängdiameter (metrisk): 12 Gängdiameter: 10 mm ART-NR BENÄMNING TELIA/SKANOVA Låsbult till rund påle SXKA Skåpnycklar ART-NR BENÄMNING E-NR Nyckel, EBR Stockholm Nyckel till trekantlås Nyckel till RUKO-lås Dammskydd och takisolering Kompletta satser med tätningar för renovering av äldre kopplingsskåp/pålar. Innehåller: Takisoleringsskiva, tätningslister och dammskyddsfilter. ART-NR BENÄMNING TELIA/SKANOVA Filter+takisolering 185x170 mm NBDA101 15/ Filter+takisolering 580x218 mm NBDA101 15/ Filter+takisolering 880x233 mm NBDA101 15/ Filter+takisolering 1020x365 mm NBDA101 15/ Dammfilter 30PPI, 2000x1500x10 mm NBDA10115/ Dammskyddskåpa för 10-par SXAA / Dammskyddskåpa för 50-par SXAA / Dammskyddskåpa för 50-par, djup SXAA / Dammskyddskåpa för 100-par SXAA / Dammskyddskåpa för 100-par, djup SXAA / Dammskyddskåpa för 300-par, djup SXAA Hållare/signering för 300-par-kåpa (2st) SXAA

90 Markisoleringsskivor Markisolering/fuktspärr för markskåp. ART-NR BENÄMNING TJOCKLEK E-NR TELIA/SKANOVA Markisolering till rund påle, Ø150 mm 40 mm Markisolering för kopplingspåle 198x mm SXAA Markisolering för FiA22 och C mm SXAA / Markisolering för FiA23 och C mm SXAA / Markisolering för FiA26 och C mm SXAA / Markisolering för FiA36 och C mm SXAA / Markisolering 1000x mm SXAA Markisolering för C mm Silikon För tätning runt kabel, kanalisation och skåpets kanter tillsammans med skåpets markisolering. Färg: Modell: Transparent Elektroniksilikon ART-NR BENÄMNING FÖRP VOLYM E-NR TELIA/SKANOVA Silikon 100 ml Tub 100 ml NBDA / Silikon 310 ml Patron 310 ml NBDA / Silikon 100 ml + list Tub + list 100 ml NBDA /60 Plinthållarsats om 200par för markskåp En sats med plinthållare, dammskydd, signering och jordkabel för 200par, ämnat för montage i markskåp. ART-NR BENÄMNING E-NR TELIA/SKANOVA Inredningskit, koppar till FiA-skåp NEBA

91 Markfäste till utbytespåle Markfäste för montage av utbyteshölje NBDA /01 vid utbyte av rund kopplingspåle monterad i asfalt. Markfästet monteras runt pålens fundament, spikas ned i asfalten och används som adapter mot det nya skåpshöljet Material: Rostfritt stål ART-NR BENÄMNING TELIA/SKANOVA Markfäste för utbytespåle NBDA10101/01 SXKA Sammankopplingsbeslag För dockning av skåp mot varandra sidledes. Material: Stål RAL-nummer: 7037 (mörkgrå) ART-NR BENÄMNING E-NR TELIA/SKANOVA Kopplingsbeslag mellan skåp SXAA Bättringsfärg Reservdel, vid skada/sabotage på befintliga skåp. 400ml ART-NR BENÄMNING TELIA/SKANOVA Bättringsfärg RAL7037, mörkgrå NBDA Markankare/markfötter Markankare/fötter som levereras i par, monteras i botten på skåpets sockel för att få ett mer stabilt montage. Längden är 400mm och de är pulverlackerade i RAL7037. Levereras med erforderliga bult och muttrar. ART-NR BENÄMNING E-NR Markankare för markskåp

92 Övrigt materiel Skarvfyllnadsvax ART-NR BENÄMNING TELIA/SKANOVA Skarvfyllnadsvax, volym 500 ml A /02 Vulkduk/butylband Kartong om 10 meters vulkduk/butylband, 150 mm bredd och 2 mm tjock. ART-NR BENÄMNING E-NR TELIA/SKANOVA Butylband 2x150 mm, kartong om 10 m MPPA148 01/1 92

93 Kabelutsättningspunkt (KUP) Kabelutsättningspunkt, KUP, ansluts till kabelmarkeringsnät för att möjliggöra spårning av kanalisation och kabel i mark. KUP för skåp har tre anslutningspunkter tydligt markerade i tre olika färger för anslutning av instrument. Dess universella utförande gör det möjligt att montera KUP:en såväl i markisolering, som på markskåpets montageplatta. Utförande med två poler åt samma håll gör att den kan monteras långt ut i skåpets kanter, både till höger OCH vänster. Anslutningskablaget på 1,5m, skarvas mot markeringsnätet med medföljande skarvmaterial, såsom gelfyllda skarvklämmor, butylband och buntband. De gelfyllda skarvarna skall efter montage, vulkas med bifogat butylband. Material: Plast, med kontakter och kablage i rostfritt utförande. Gelfyllda skarvklämmor. Höjd: 79(65)mm Djup: 23mm Bredd: 39,28 (26,56)mm Mått inom parentes är inkl. kontakter. Kabelmarkeringsstolpe med KUP används vid kabelbrunnar eller de fall där skåp saknas. Stolpens anslutningsbult kan anslutas med testklämma, typ batteriklämma. Levereras med jordankare och gelfylld 3-polig skarvklämma för förgrening. Mått: 50 x 30 x 3mm ART-NR BENÄMNING E-NR TELIA/SKANOVA Kabelutsättningspunkt, KUP i skåp NDKA / Kabelmarkeringsstolpe med KUP Kabelmarkeringsstolpe för OPTO, utan KUP

94 Kabelskydd Kabelskydd för vägg, fasad och stolpe Kabelskydd med fläns och integrerade fästen för skydd av kablar på vägg, fasad eller stolpe, levereras i 8 olika dimensioner. Det integrerade fästet med 4st hål per sida, innebär att klammer inte behövs. Skyddets ena ända är flänsad, vilket gör att man med lätthet kan montera flera skydd efter varandra och skapa önskad längd. Levereras i enkla och hanterbara 1-meters längder. Längd: 1000 mm Material: 1,0mm galvaniserad stålplåt Typ av yta: Galvaniserad ART-NR BENÄMNING BREDD E-NR Kabelskydd 16 med fläns, 1m 40 mm Kabelskydd 19 med fläns, 1m 43 mm Kabelskydd 23 med fläns, 1m 54 mm Kabelskydd 27 med fläns, 1m 60 mm Kabelskydd 35 med fläns, 1m 71 mm Kabelskydd 55 med fläns, 1m 94 mm Kabelskydd 80 med fläns, 1m 126 mm

95
