1 Produktkatalog 1:3

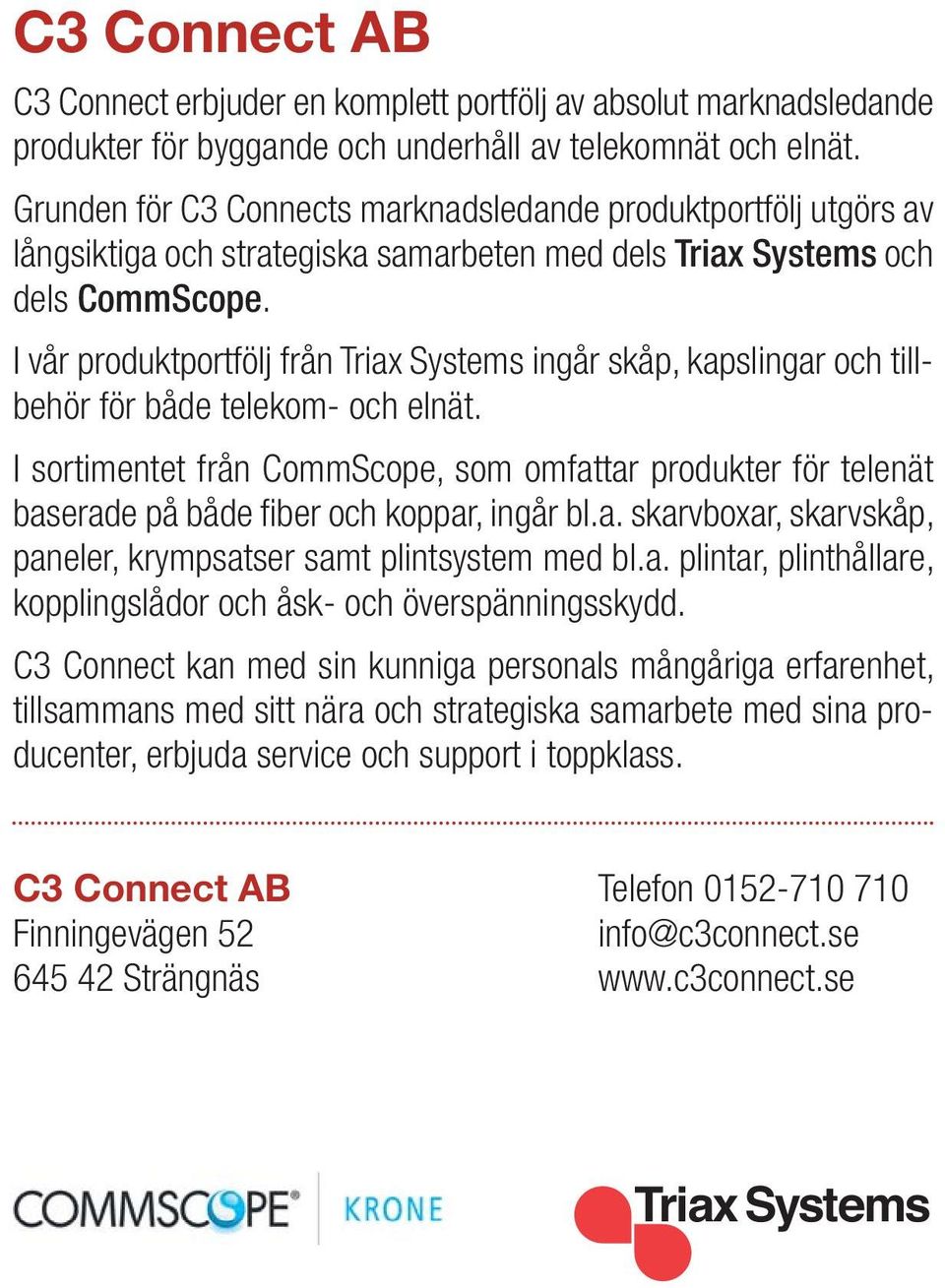

2 C3 Connect AB C3 Connect erbjuder en komplett portfölj av absolut marknadsledande produkter för byggande och underhåll av telekomnät och elnät. Grunden för C3 Connects marknadsledande produktportfölj utgörs av långsiktiga och strategiska samarbeten med dels Triax Systems och dels CommScope. I vår produktportfölj från Triax Systems ingår skåp, kapslingar och tillbehör för både telekom- och elnät. I sortimentet från CommScope, som omfattar produkter för telenät baserade på både fiber och koppar, ingår bl.a. skarvboxar, skarvskåp, paneler, krympsatser samt plintsystem med bl.a. plintar, plinthållare, kopplingslådor och åsk- och överspänningsskydd. C3 Connect kan med sin kunniga personals mångåriga erfarenhet, tillsammans med sitt nära och strategiska samarbete med sina producenter, erbjuda service och support i toppklass. C3 Connect AB Telefon Finningevägen 52 info@c3connect.se Strängnäs Triax Systems

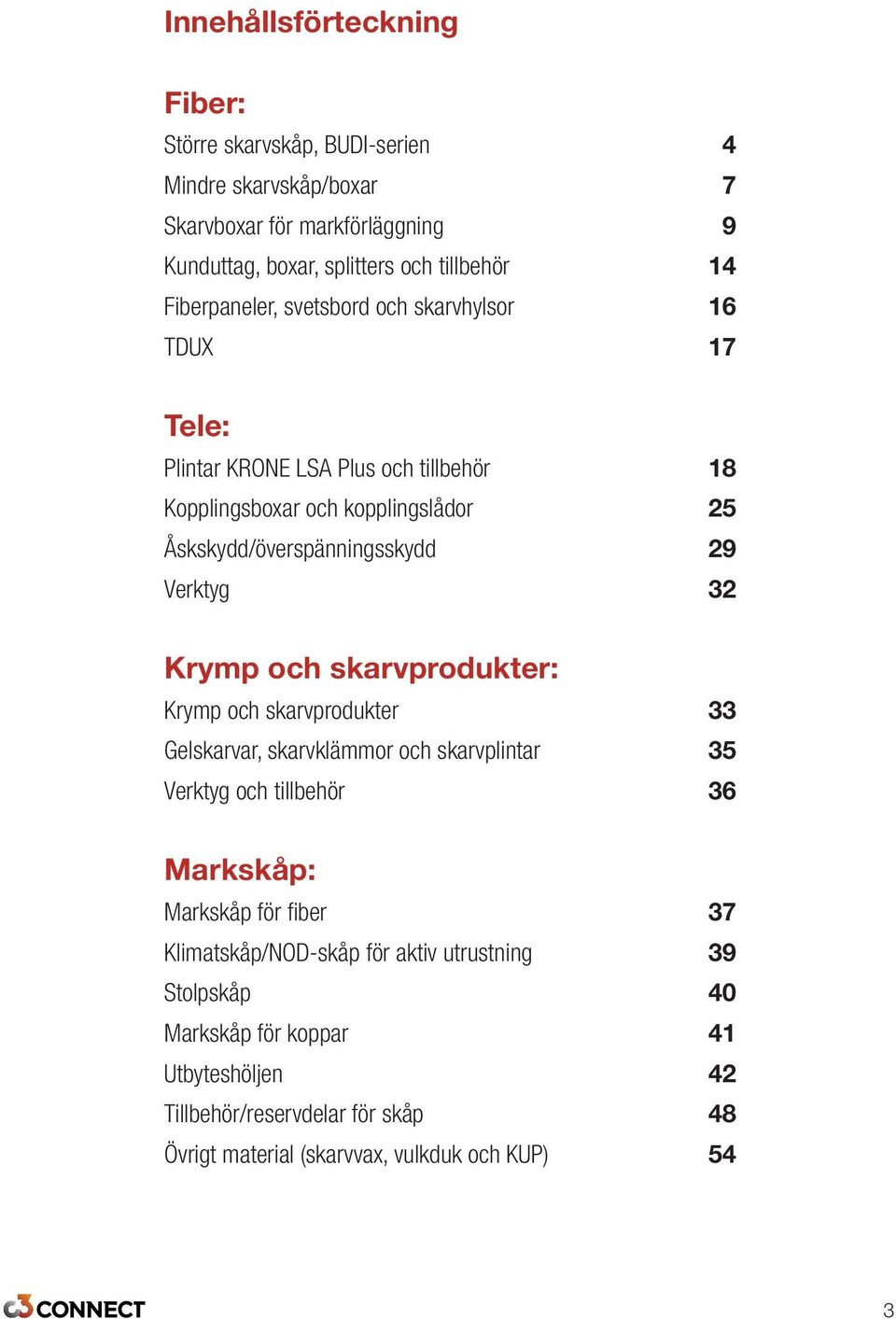

3 Innehållsförteckning Fiber: Större skarvskåp, BUDI-serien 4 Mindre skarvskåp/boxar 7 Skarvboxar för markförläggning 9 Kunduttag, boxar, splitters och tillbehör 14 Fiberpaneler, svetsbord och skarvhylsor 16 TDUX 17 Tele: Plintar KRONE LSA Plus och tillbehör 18 Kopplingsboxar och kopplingslådor 25 Åskskydd/överspänningsskydd 29 Verktyg 32 Krymp och skarvprodukter: Krymp och skarvprodukter 33 Gelskarvar, skarvklämmor och skarvplintar 35 Verktyg och tillbehör 36 Markskåp: Markskåp för fiber 37 Klimatskåp/NOD-skåp för aktiv utrustning 39 Stolpskåp 40 Markskåp för koppar 41 Utbyteshöljen 42 Tillbehör/reservdelar för skåp 48 Övrigt material (skarvvax, vulkduk och KUP) 54 3

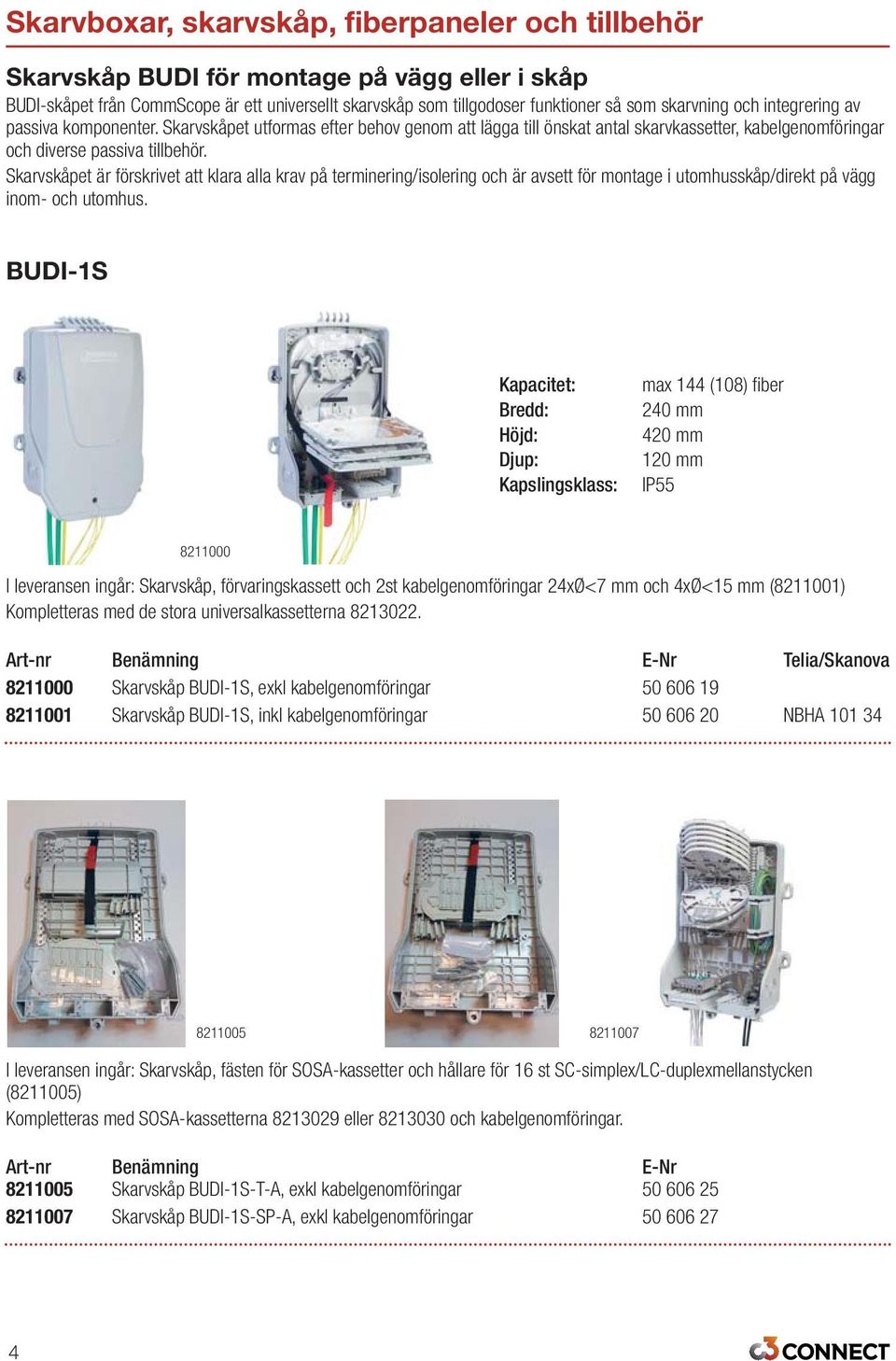

4 Skarvboxar, skarvskåp, fiberpaneler och tillbehör Skarvskåp BUDI för montage på vägg eller i skåp BUDI-skåpet från CommScope är ett universellt skarvskåp som tillgodoser funktioner så som skarvning och integrering av passiva komponenter. Skarvskåpet utformas efter behov genom att lägga till önskat antal skarvkassetter, kabelgenomföringar och diverse passiva tillbehör. Skarvskåpet är förskrivet att klara alla krav på terminering/isolering och är avsett för montage i utomhusskåp/direkt på vägg inom- och utomhus. BUDI-1S Kapacitet: Bredd: Kapslingsklass: max 144 (108) fiber 240 mm 420 mm 120 mm IP I leveransen ingår: Skarvskåp, förvaringskassett och 2st kabelgenomföringar 24xØ<7 mm och 4xØ<15 mm ( ) Kompletteras med de stora universalkassetterna Art-nr Benämning E-Nr Telia/Skanova Skarvskåp BUDI-1S, exkl kabelgenomföringar Skarvskåp BUDI-1S, inkl kabelgenomföringar NBHA I leveransen ingår: Skarvskåp, fästen för SOSA-kassetter och hållare för 16 st SC-simplex/LC-duplexmellanstycken ( ) Kompletteras med SOSA-kassetterna eller och kabelgenomföringar. Art-nr Benämning E-Nr Skarvskåp BUDI-1S-T-A, exkl kabelgenomföringar Skarvskåp BUDI-1S-SP-A, exkl kabelgenomföringar

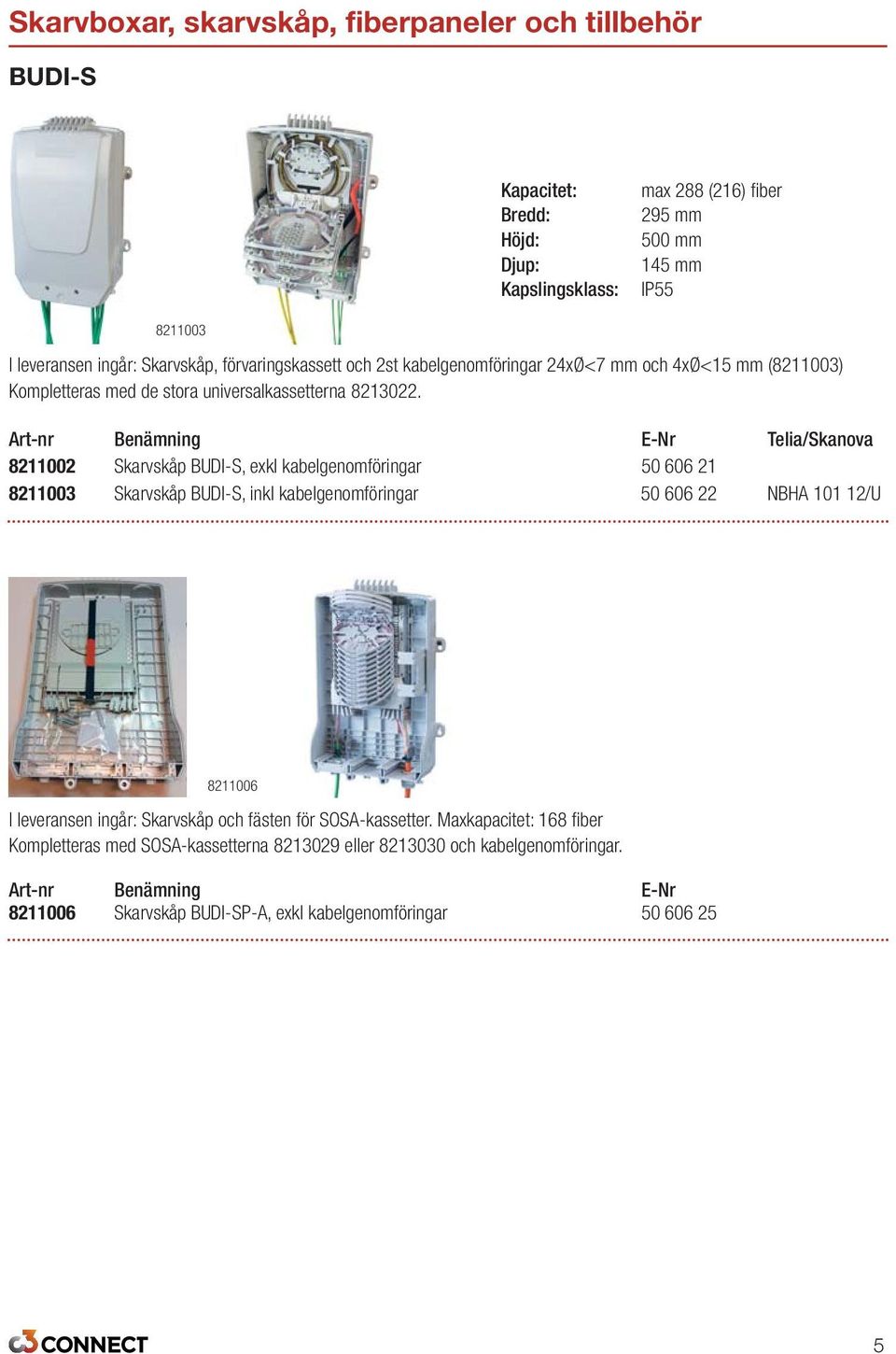

5 Skarvboxar, skarvskåp, fiberpaneler och tillbehör BUDI-S Kapacitet: Bredd: Kapslingsklass: max 288 (216) fiber 295 mm 500 mm 145 mm IP I leveransen ingår: Skarvskåp, förvaringskassett och 2st kabelgenomföringar 24xØ<7 mm och 4xØ<15 mm ( ) Kompletteras med de stora universalkassetterna Art-nr Benämning E-Nr Telia/Skanova Skarvskåp BUDI-S, exkl kabelgenomföringar Skarvskåp BUDI-S, inkl kabelgenomföringar NBHA /U I leveransen ingår: Skarvskåp och fästen för SOSA-kassetter. Maxkapacitet: 168 fiber Kompletteras med SOSA-kassetterna eller och kabelgenomföringar. Art-nr Benämning E-Nr Skarvskåp BUDI-SP-A, exkl kabelgenomföringar

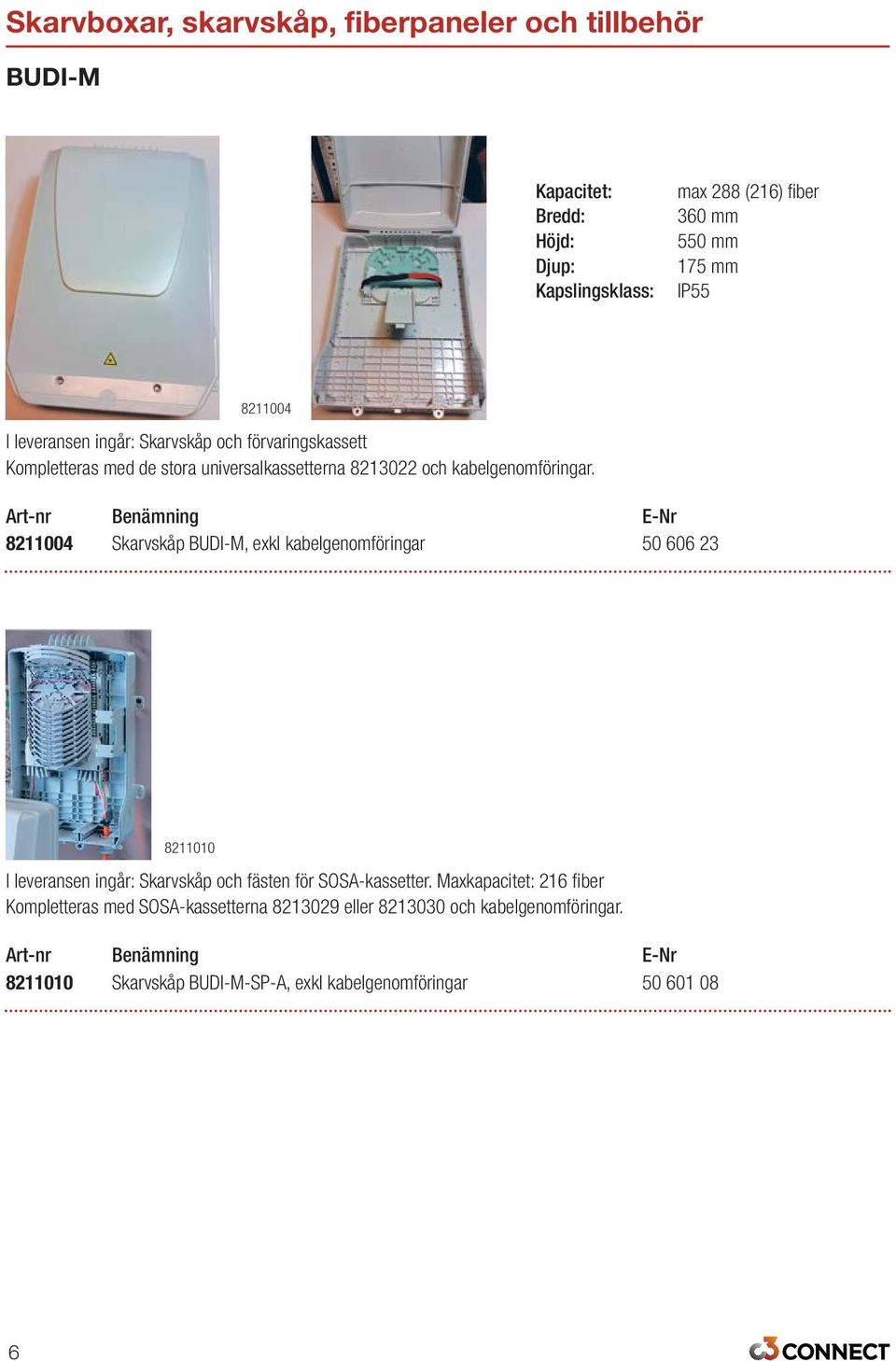

6 Skarvboxar, skarvskåp, fiberpaneler och tillbehör BUDI-M Kapacitet: Bredd: Kapslingsklass: max 288 (216) fiber 360 mm 550 mm 175 mm IP I leveransen ingår: Skarvskåp och förvaringskassett Kompletteras med de stora universalkassetterna och kabelgenomföringar. Art-nr Benämning E-Nr Skarvskåp BUDI-M, exkl kabelgenomföringar I leveransen ingår: Skarvskåp och fästen för SOSA-kassetter. Maxkapacitet: 216 fiber Kompletteras med SOSA-kassetterna eller och kabelgenomföringar. Art-nr Benämning E-Nr Skarvskåp BUDI-M-SP-A, exkl kabelgenomföringar

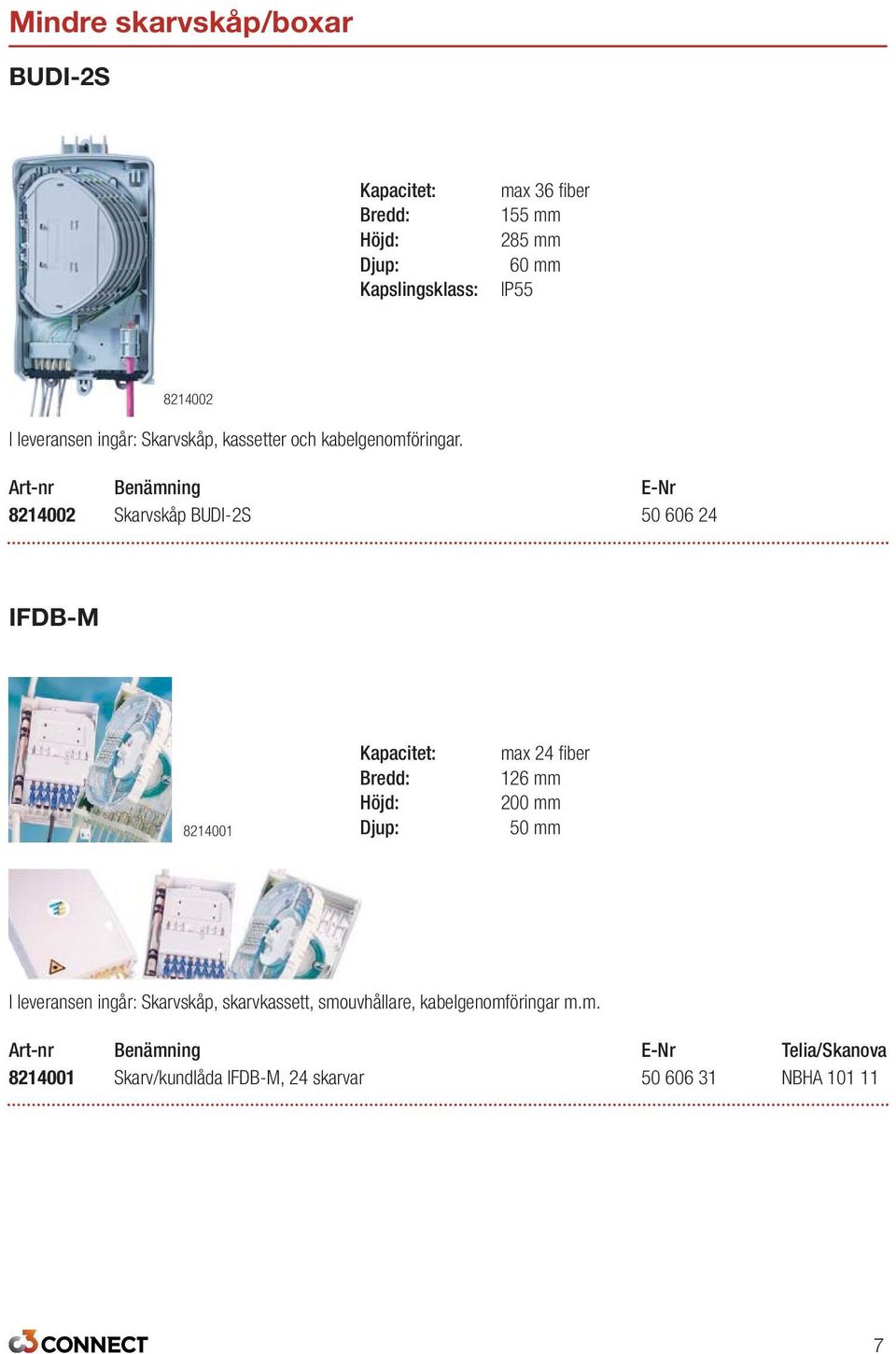

7 Mindre skarvskåp/boxar BUDI-2S Kapacitet: Bredd: Kapslingsklass: max 36 fiber 155 mm 285 mm 160 mm IP I leveransen ingår: Skarvskåp, kassetter och kabelgenomföringar. Art-nr Benämning E-Nr Skarvskåp BUDI-2S IFDB-M Kapacitet: Bredd: max 24 fiber 126 mm 200 mm 150 mm I leveransen ingår: Skarvskåp, skarvkassett, smouvhållare, kabelgenomföringar m.m. Art-nr Benämning E-Nr Telia/Skanova Skarv/kundlåda IFDB-M, 24 skarvar NBHA

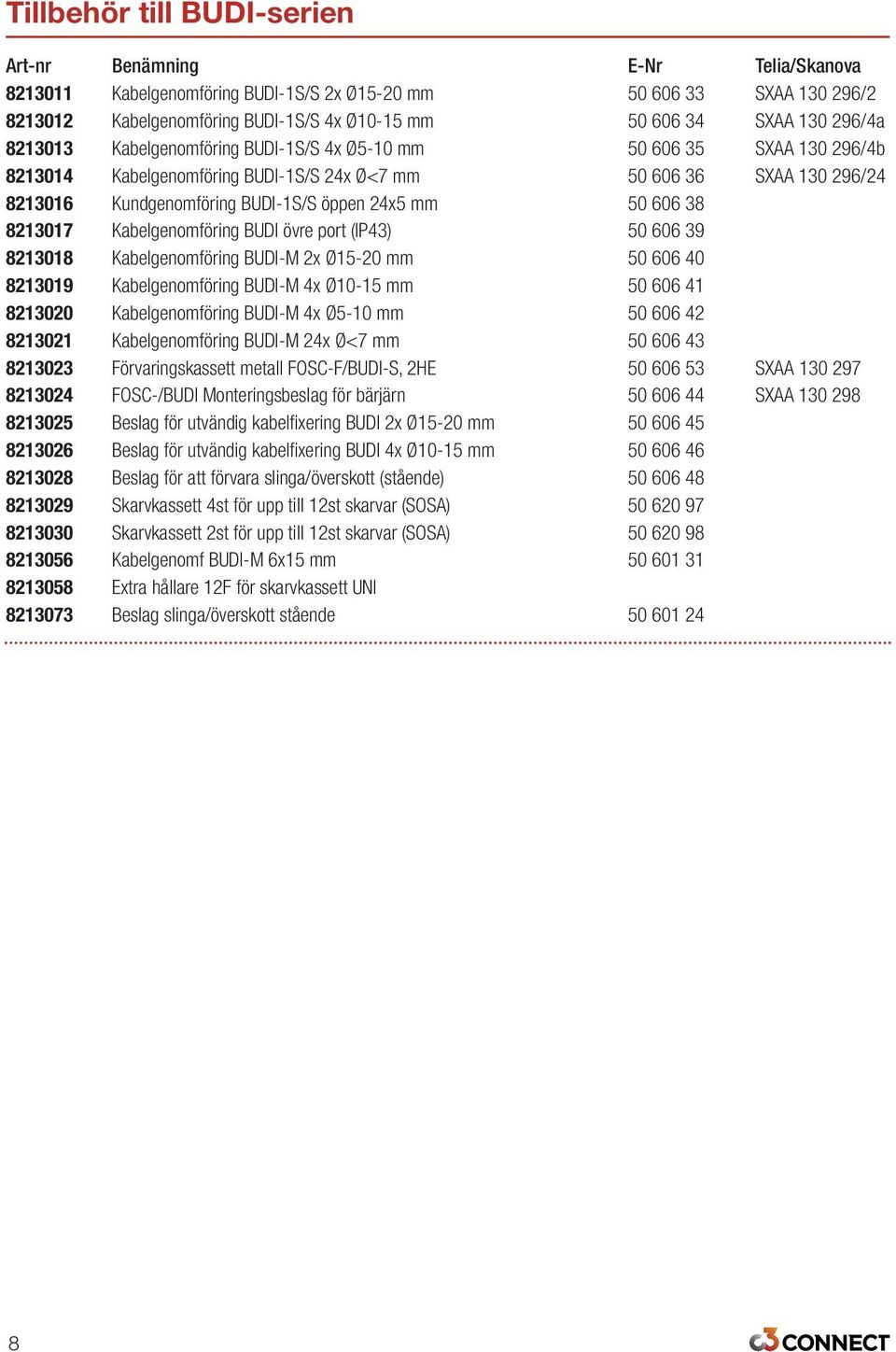

8 Tillbehör till BUDI-serien Art-nr Benämning E-Nr Telia/Skanova Kabelgenomföring BUDI-1S/S 2x Ø15-20 mm SXAA / Kabelgenomföring BUDI-1S/S 4x Ø10-15 mm SXAA /4a Kabelgenomföring BUDI-1S/S 4x Ø5-10 mm SXAA /4b Kabelgenomföring BUDI-1S/S 24x Ø<7 mm SXAA / Kundgenomföring BUDI-1S/S öppen 24x5 mm Kabelgenomföring BUDI övre port (IP43) Kabelgenomföring BUDI-M 2x Ø15-20 mm Kabelgenomföring BUDI-M 4x Ø10-15 mm Kabelgenomföring BUDI-M 4x Ø5-10 mm Kabelgenomföring BUDI-M 24x Ø<7 mm Förvaringskassett metall FOSC-F/BUDI-S, 2HE SXAA FOSC-/BUDI Monteringsbeslag för bärjärn SXAA Beslag för utvändig kabelfixering BUDI 2x Ø15-20 mm Beslag för utvändig kabelfixering BUDI 4x Ø10-15 mm Beslag för att förvara slinga/överskott (stående) Skarvkassett 4st för upp till 12st skarvar (SOSA) Skarvkassett 2st för upp till 12st skarvar (SOSA) Kabelgenomf BUDI-M 6x15 mm Extra hållare 12F för skarvkassett UNI Beslag slinga/överskott stående

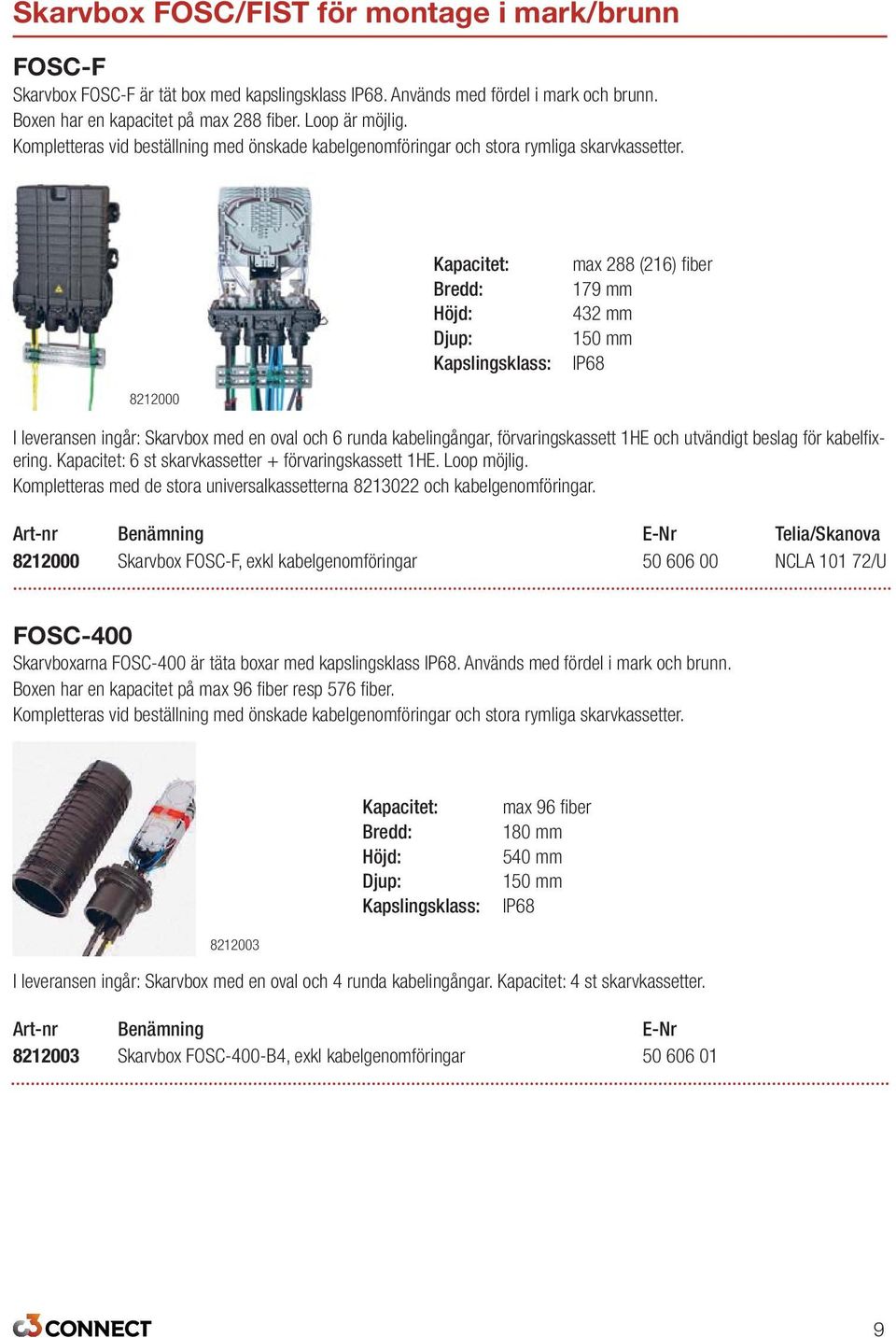

9 Skarvbox FOSC/FIST för montage i mark/brunn FOSC-F Skarvbox FOSC-F är tät box med kapslingsklass IP68. Används med fördel i mark och brunn. Boxen har en kapacitet på max 288 fiber. Loop är möjlig. Kompletteras vid beställning med önskade kabelgenomföringar och stora rymliga skarvkassetter. Kapacitet: Bredd: Kapslingsklass: max 288 (216) fiber 179 mm 432 mm 150 mm IP I leveransen ingår: Skarvbox med en oval och 6 runda kabelingångar, förvaringskassett 1HE och utvändigt beslag för kabelfixering. Kapacitet: 6 st skarvkassetter + förvaringskassett 1HE. Loop möjlig. Kompletteras med de stora universalkassetterna och kabelgenomföringar. Art-nr Benämning E-Nr Telia/Skanova Skarvbox FOSC-F, exkl kabelgenomföringar NCLA /U FOSC-400 Skarvboxarna FOSC-400 är täta boxar med kapslingsklass IP68. Används med fördel i mark och brunn. Boxen har en kapacitet på max 96 fiber resp 576 fiber. Kompletteras vid beställning med önskade kabelgenomföringar och stora rymliga skarvkassetter. Kapacitet: Bredd: Kapslingsklass: max 96 fiber 180 mm 540 mm 150 mm IP I leveransen ingår: Skarvbox med en oval och 4 runda kabelingångar. Kapacitet: 4 st skarvkassetter. Art-nr Benämning E-Nr Skarvbox FOSC-400-B4, exkl kabelgenomföringar

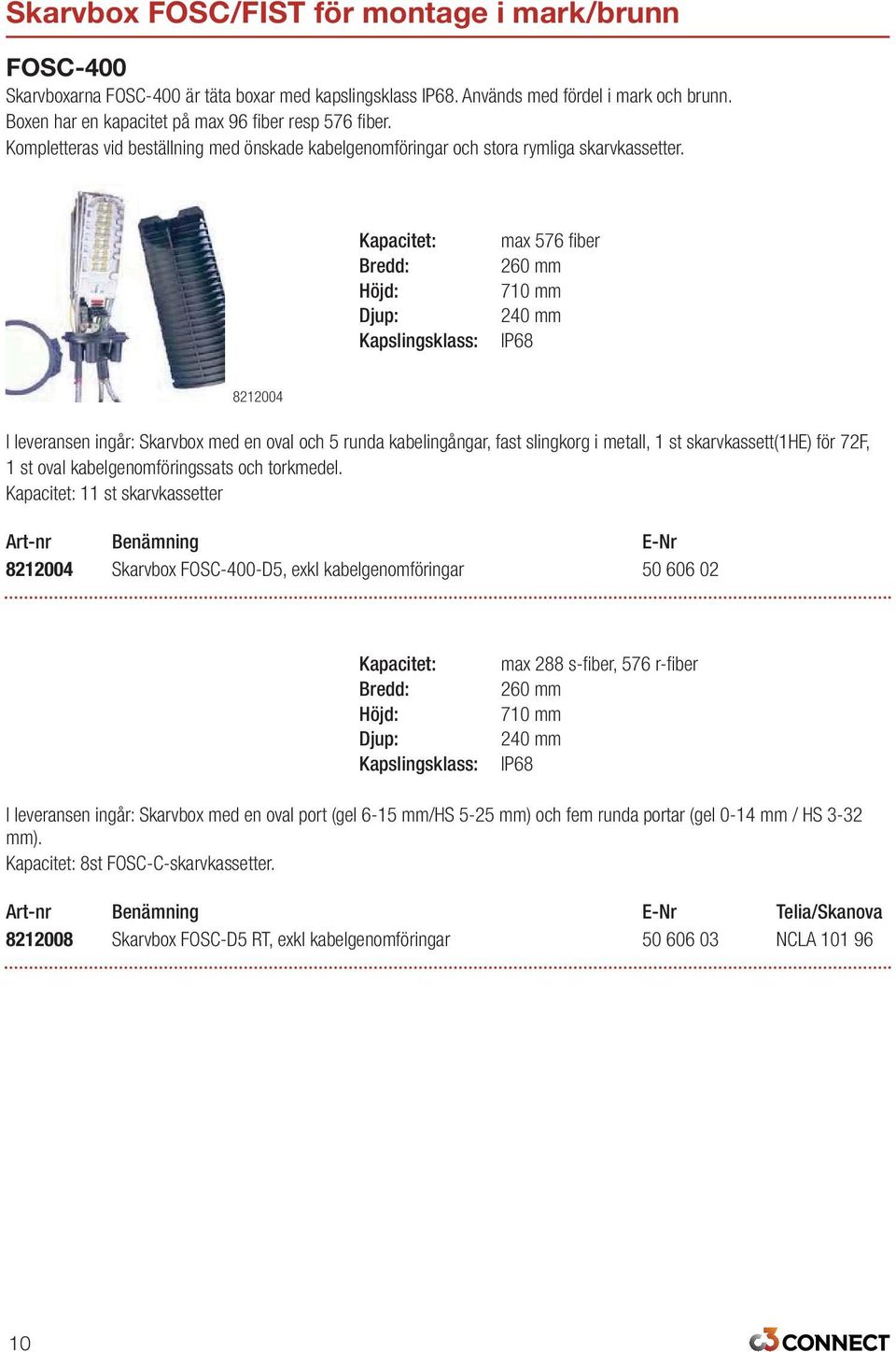

10 Skarvbox FOSC/FIST för montage i mark/brunn FOSC-400 Skarvboxarna FOSC-400 är täta boxar med kapslingsklass IP68. Används med fördel i mark och brunn. Boxen har en kapacitet på max 96 fiber resp 576 fiber. Kompletteras vid beställning med önskade kabelgenomföringar och stora rymliga skarvkassetter. Kapacitet: Bredd: Kapslingsklass: max 576 fiber 260 mm 710 mm 240 mm IP I leveransen ingår: Skarvbox med en oval och 5 runda kabelingångar, fast slingkorg i metall, 1 st skarvkassett(1he) för 72F, 1 st oval kabelgenomföringssats och torkmedel. Kapacitet: 11 st skarvkassetter Art-nr Benämning E-Nr Skarvbox FOSC-400-D5, exkl kabelgenomföringar Kapacitet: Bredd: Kapslingsklass: max 288 s-fiber, 576 r-fiber 260 mm 710 mm 240 mm IP68 I leveransen ingår: Skarvbox med en oval port (gel 6-15 mm/hs 5-25 mm) och fem runda portar (gel 0-14 mm / HS 3-32 mm). Kapacitet: 8st FOSC-C-skarvkassetter. Art-nr Benämning E-Nr Telia/Skanova Skarvbox FOSC-D5 RT, exkl kabelgenomföringar NCLA

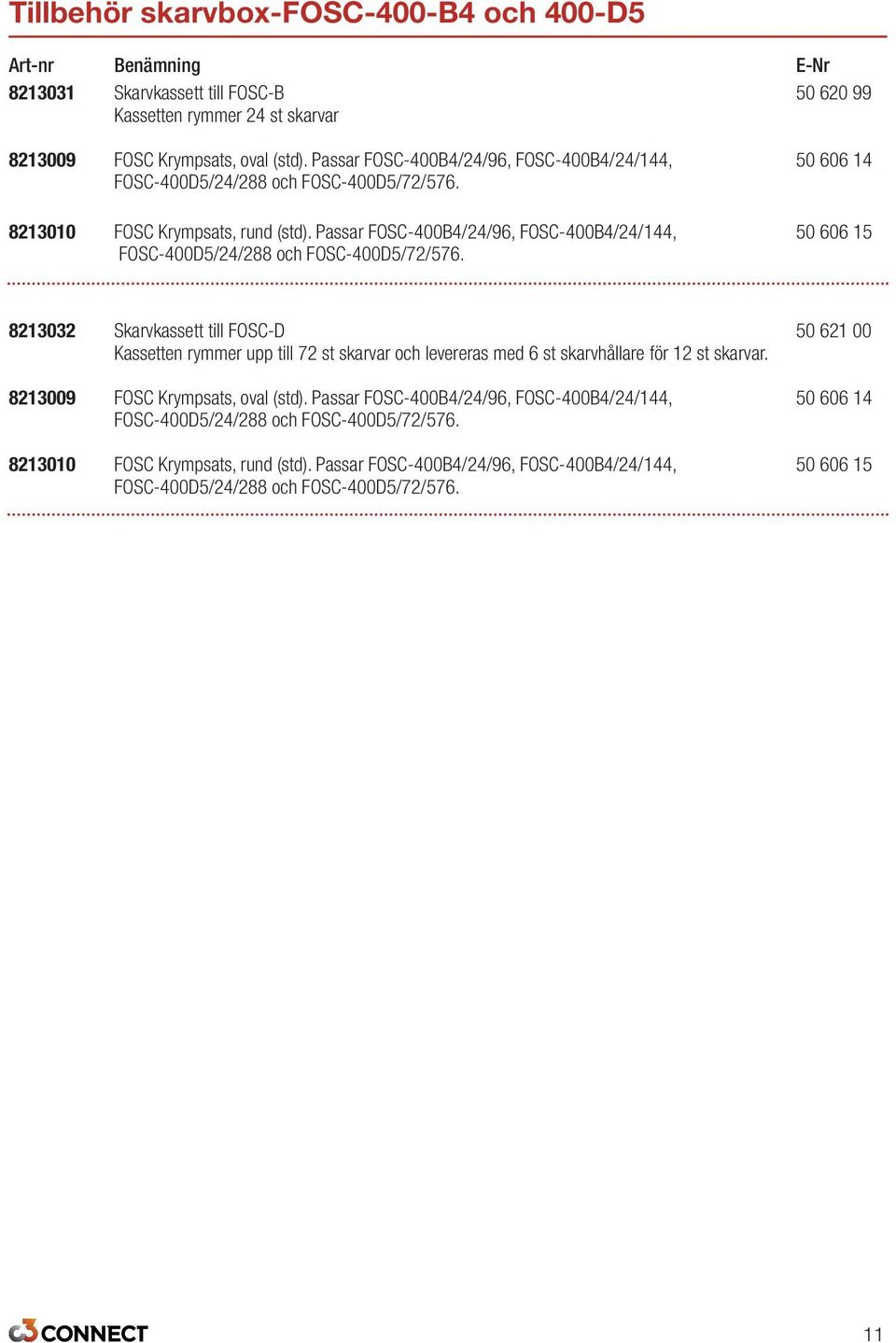

11 Tillbehör skarvbox-fosc-400-b4 och 400-D5 Art-nr Benämning E-Nr Skarvkassett till FOSC-B Kassetten rymmer 24 st skarvar FOSC Krympsats, oval (std). Passar FOSC-400B4/24/96, FOSC-400B4/24/144, FOSC-400D5/24/288 och FOSC-400D5/72/ FOSC Krympsats, rund (std). Passar FOSC-400B4/24/96, FOSC-400B4/24/144, FOSC-400D5/24/288 och FOSC-400D5/72/ Skarvkassett till FOSC-D Kassetten rymmer upp till 72 st skarvar och levereras med 6 st skarvhållare för 12 st skarvar FOSC Krympsats, oval (std). Passar FOSC-400B4/24/96, FOSC-400B4/24/144, FOSC-400D5/24/288 och FOSC-400D5/72/ FOSC Krympsats, rund (std). Passar FOSC-400B4/24/96, FOSC-400B4/24/144, FOSC-400D5/24/288 och FOSC-400D5/72/

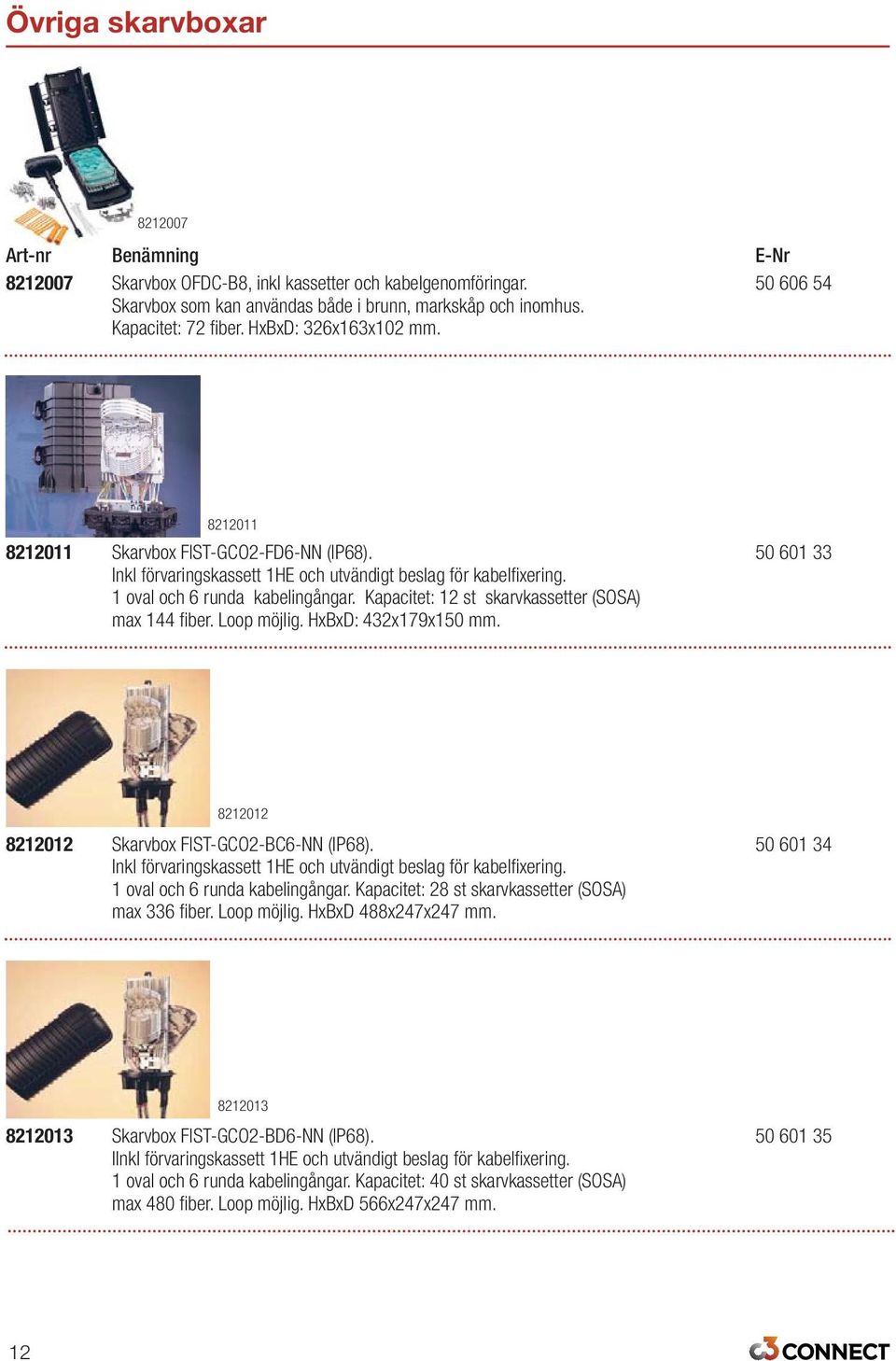

12 Övriga skarvboxar Art-nr Benämning E-Nr Skarvbox OFDC-B8, inkl kassetter och kabelgenomföringar Skarvbox som kan användas både i brunn, markskåp och inomhus. Kapacitet: 72 fiber. HxBxD: 326x163x102 mm Skarvbox FIST-GCO2-FD6-NN (IP68) Inkl förvaringskassett 1HE och utvändigt beslag för kabelfixering. 1 oval och 6 runda kabelingångar. Kapacitet: 12 st skarvkassetter (SOSA) max 144 fiber. Loop möjlig. HxBxD: 432x179x150 mm Skarvbox FIST-GCO2-BC6-NN (IP68) Inkl förvaringskassett 1HE och utvändigt beslag för kabelfixering. 1 oval och 6 runda kabelingångar. Kapacitet: 28 st skarvkassetter (SOSA) max 336 fiber. Loop möjlig. HxBxD 488x247x247 mm Skarvbox FIST-GCO2-BD6-NN (IP68) IInkl förvaringskassett 1HE och utvändigt beslag för kabelfixering. 1 oval och 6 runda kabelingångar. Kapacitet: 40 st skarvkassetter (SOSA) max 480 fiber. Loop möjlig. HxBxD 566x247x247 mm. 12

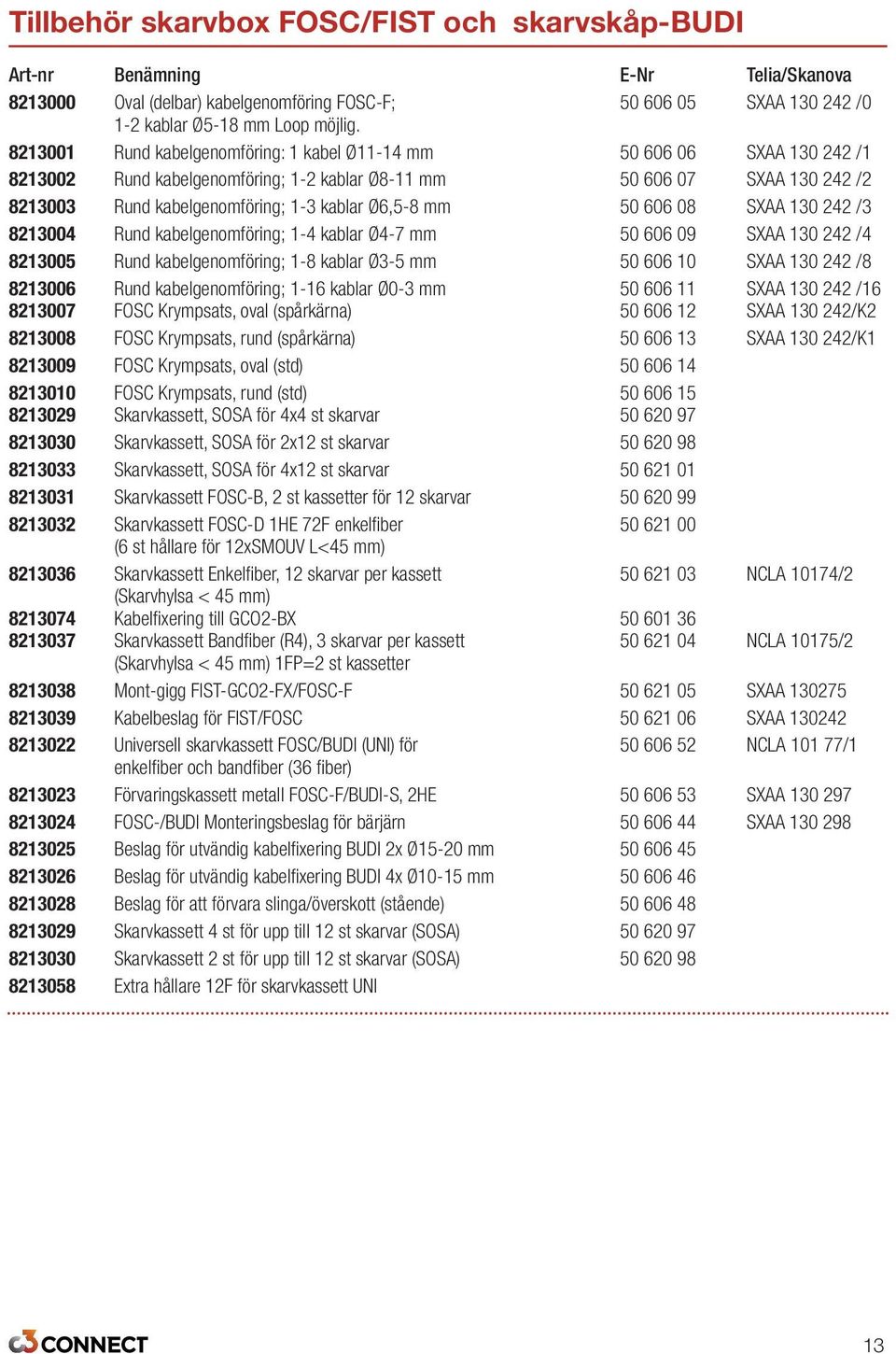

13 Tillbehör skarvbox FOSC/FIST och skarvskåp-budi Art-nr Benämning E-Nr Telia/Skanova Oval (delbar) kabelgenomföring FOSC-F; SXAA /0 1-2 kablar Ø5-18 mm Loop möjlig Rund kabelgenomföring: 1 kabel Ø11-14 mm SXAA / Rund kabelgenomföring; 1-2 kablar Ø8-11 mm SXAA / Rund kabelgenomföring; 1-3 kablar Ø6,5-8 mm SXAA / Rund kabelgenomföring; 1-4 kablar Ø4-7 mm SXAA / Rund kabelgenomföring; 1-8 kablar Ø3-5 mm SXAA / Rund kabelgenomföring; 1-16 kablar Ø0-3 mm SXAA / FOSC Krympsats, oval (spårkärna) SXAA /K FOSC Krympsats, rund (spårkärna) SXAA /K FOSC Krympsats, oval (std) FOSC Krympsats, rund (std) Skarvkassett, SOSA för 4x4 st skarvar Skarvkassett, SOSA för 2x12 st skarvar Skarvkassett, SOSA för 4x12 st skarvar Skarvkassett FOSC-B, 2 st kassetter för 12 skarvar Skarvkassett FOSC-D 1HE 72F enkelfiber (6 st hållare för 12xSMOUV L<45 mm) Skarvkassett Enkelfiber, 12 skarvar per kassett NCLA 10174/2 (Skarvhylsa < 45 mm) Kabelfixering till GCO2-BX Skarvkassett Bandfiber (R4), 3 skarvar per kassett NCLA 10175/2 (Skarvhylsa < 45 mm) 1FP=2 st kassetter Mont-gigg FIST-GCO2-FX/FOSC-F SXAA Kabelbeslag för FIST/FOSC SXAA Universell skarvkassett FOSC/BUDI (UNI) för NCLA /1 enkelfiber och bandfiber (36 fiber) Förvaringskassett metall FOSC-F/BUDI-S, 2HE SXAA FOSC-/BUDI Monteringsbeslag för bärjärn SXAA Beslag för utvändig kabelfixering BUDI 2x Ø15-20 mm Beslag för utvändig kabelfixering BUDI 4x Ø10-15 mm Beslag för att förvara slinga/överskott (stående) Skarvkassett 4 st för upp till 12 st skarvar (SOSA) Skarvkassett 2 st för upp till 12 st skarvar (SOSA) Extra hållare 12F för skarvkassett UNI 13

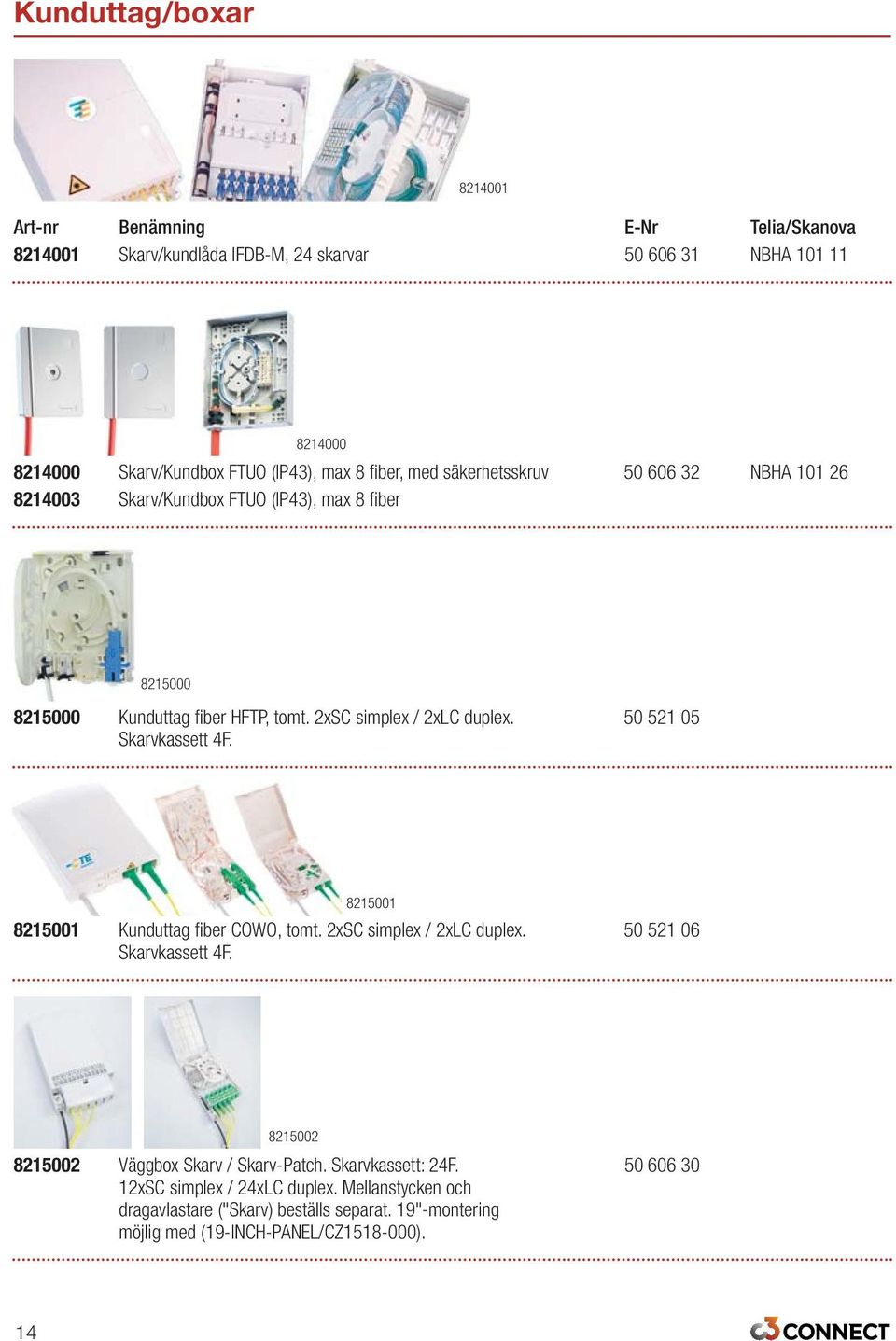

14 Kunduttag/boxar Art-nr Benämning E-Nr Telia/Skanova Skarv/kundlåda IFDB-M, 24 skarvar NBHA Skarv/Kundbox FTUO (IP43), max 8 fiber, med säkerhetsskruv NBHA Skarv/Kundbox FTUO (IP43), max 8 fiber Kunduttag fiber HFTP, tomt. 2xSC simplex / 2xLC duplex Skarvkassett 4F Kunduttag fiber COWO, tomt. 2xSC simplex / 2xLC duplex Skarvkassett 4F Väggbox Skarv / Skarv-Patch. Skarvkassett: 24F xSC simplex / 24xLC duplex. Mellanstycken och dragavlastare ("Skarv) beställs separat. 19"-montering möjlig med (19-INCH-PANEL/CZ ). 14

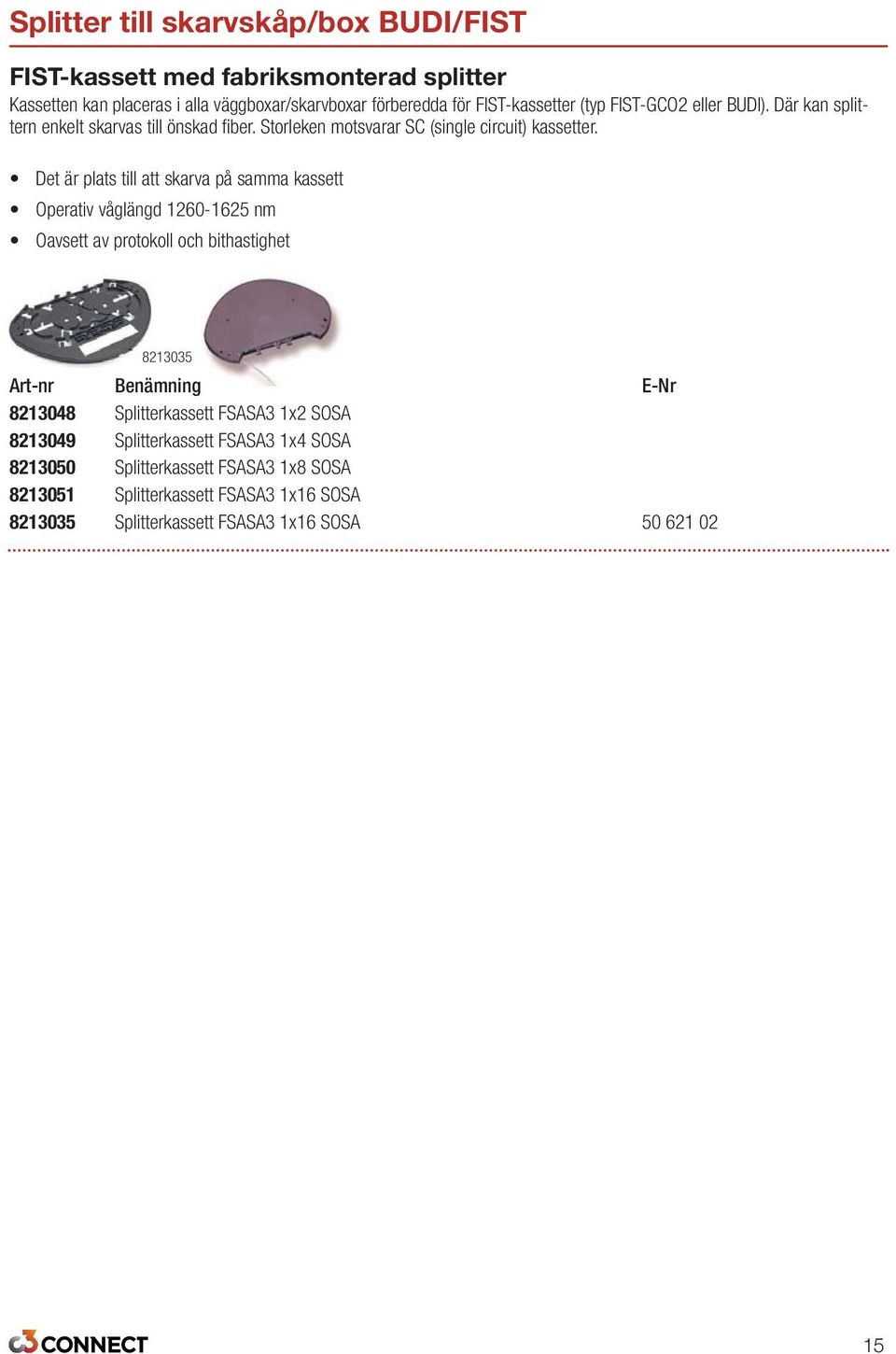

15 Splitter till skarvskåp/box BUDI/FIST FIST-kassett med fabriksmonterad splitter Kassetten kan placeras i alla väggboxar/skarvboxar förberedda för FIST-kassetter (typ FIST-GCO2 eller BUDI). Där kan splittern enkelt skarvas till önskad fiber. Storleken motsvarar SC (single circuit) kassetter. Det är plats till att skarva på samma kassett Operativ våglängd nm Oavsett av protokoll och bithastighet Art-nr Benämning E-Nr Splitterkassett FSASA3 1x2 SOSA Splitterkassett FSASA3 1x4 SOSA Splitterkassett FSASA3 1x8 SOSA Splitterkassett FSASA3 1x16 SOSA Splitterkassett FSASA3 1x16 SOSA

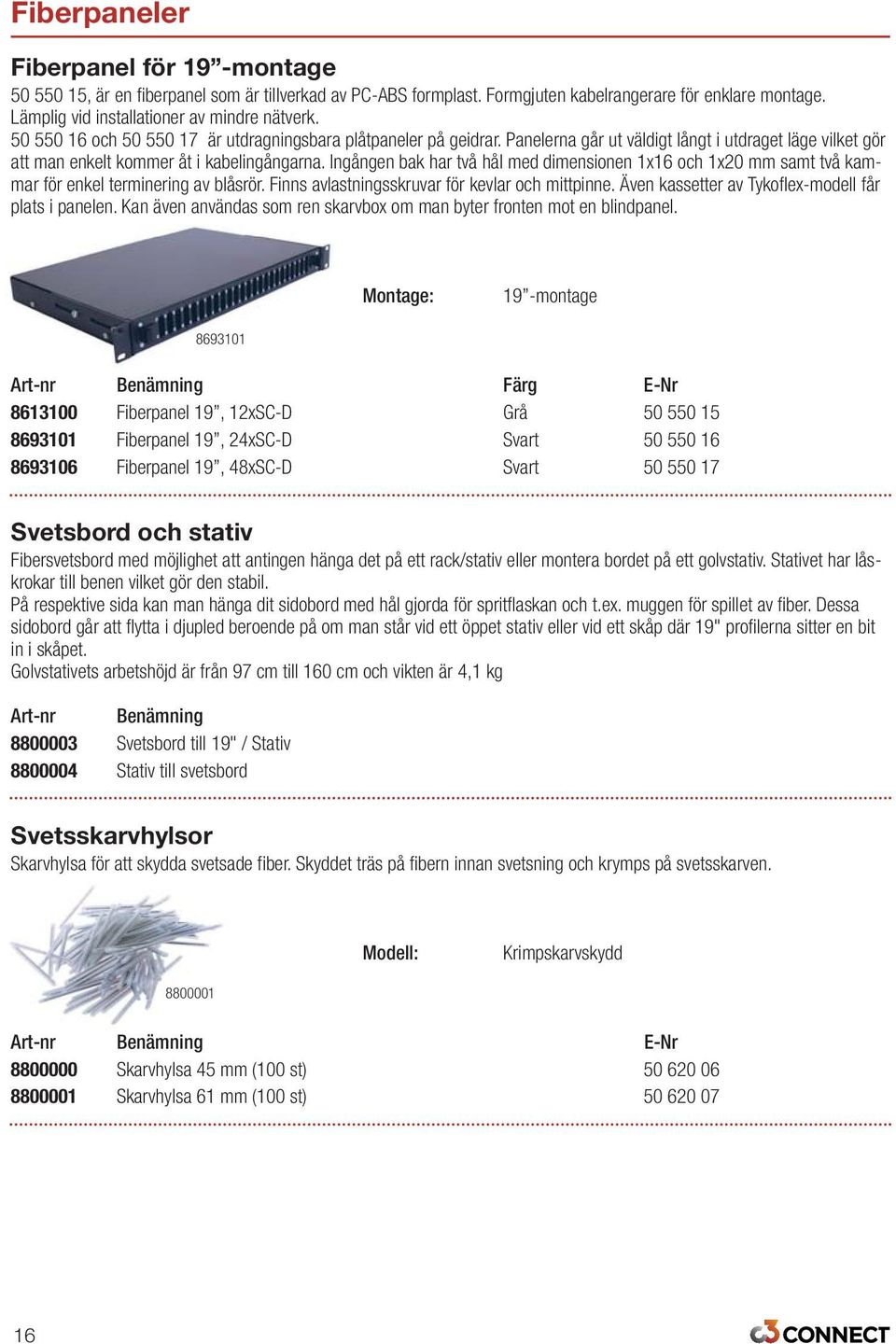

16 Fiberpaneler Fiberpanel för 19 -montage , är en fiberpanel som är tillverkad av PC-ABS formplast. Formgjuten kabelrangerare för enklare montage. Lämplig vid installationer av mindre nätverk och är utdragningsbara plåtpaneler på geidrar. Panelerna går ut väldigt långt i utdraget läge vilket gör att man enkelt kommer åt i kabelingångarna. Ingången bak har två hål med dimensionen 1x16 och 1x20 mm samt två kammar för enkel terminering av blåsrör. Finns avlastningsskruvar för kevlar och mittpinne. Även kassetter av Tykoflex-modell får plats i panelen. Kan även användas som ren skarvbox om man byter fronten mot en blindpanel. Montage: 19 -montage Art-nr Benämning Färg E-Nr Fiberpanel 19, 12xSC-D Grå Fiberpanel 19, 24xSC-D Svart Fiberpanel 19, 48xSC-D Svart Svetsbord och stativ Fibersvetsbord med möjlighet att antingen hänga det på ett rack/stativ eller montera bordet på ett golvstativ. Stativet har låskrokar till benen vilket gör den stabil. På respektive sida kan man hänga dit sidobord med hål gjorda för spritflaskan och t.ex. muggen för spillet av fiber. Dessa sidobord går att flytta i djupled beroende på om man står vid ett öppet stativ eller vid ett skåp där 19" profilerna sitter en bit in i skåpet. Golvstativets arbetshöjd är från 97 cm till 160 cm och vikten är 4,1 kg Art-nr Benämning Svetsbord till 19" / Stativ Stativ till svetsbord Svetsskarvhylsor Skarvhylsa för att skydda svetsade fiber. Skyddet träs på fibern innan svetsning och krymps på svetsskarven. Modell: Krimpskarvskydd Art-nr Benämning E-Nr Skarvhylsa 45 mm (100 st) Skarvhylsa 61 mm (100 st)

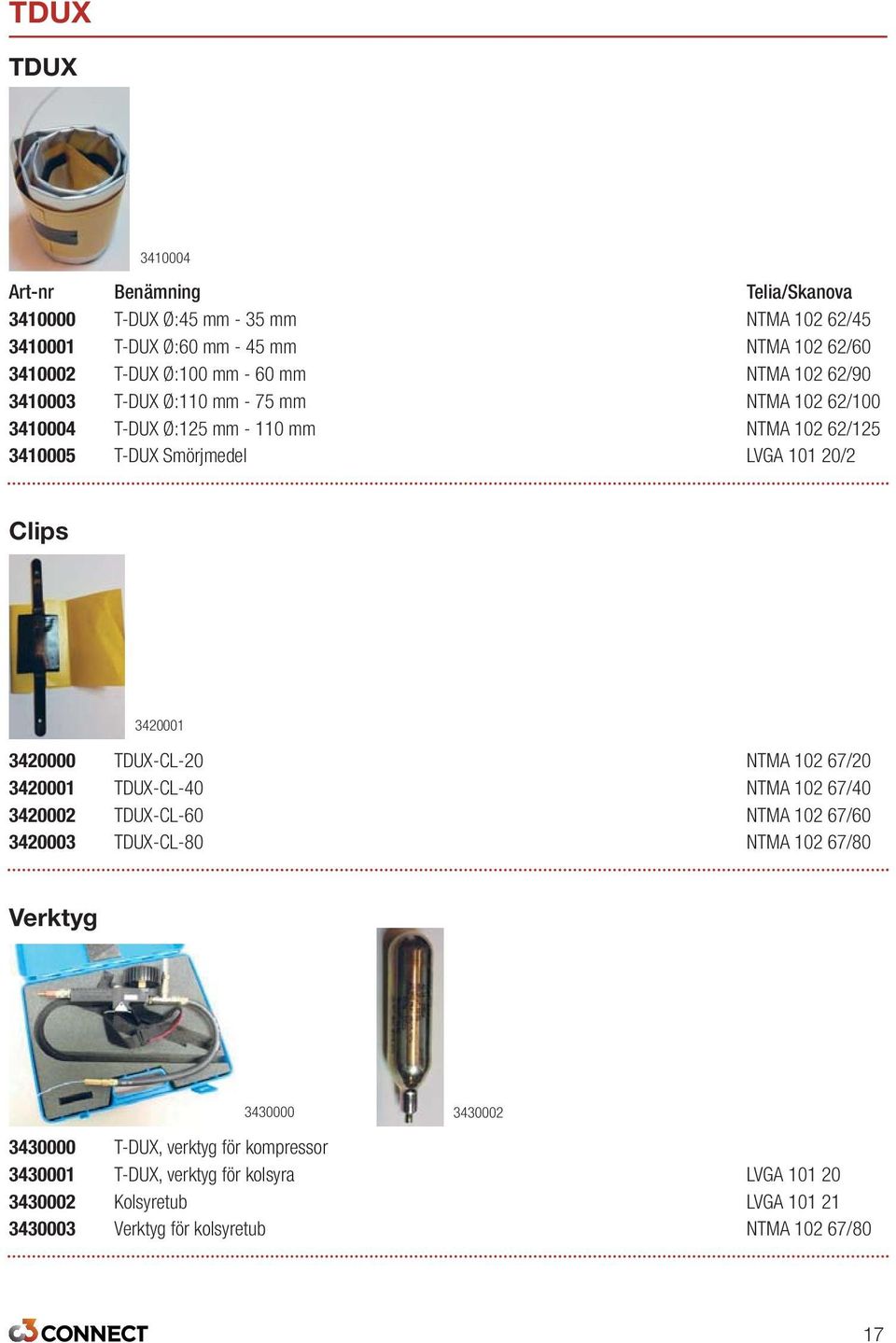

17 TDUX TDUX T-DUX Ø:45 mm - 35 mm NTMA / T-DUX Ø:60 mm - 45 mm NTMA / T-DUX Ø:100 mm - 60 mm NTMA / T-DUX Ø:110 mm - 75 mm NTMA / T-DUX Ø:125 mm mm NTMA / T-DUX Smörjmedel LVGA /2 Clips TDUX-CL-20 NTMA / TDUX-CL-40 NTMA / TDUX-CL-60 NTMA / TDUX-CL-80 NTMA /80 Verktyg T-DUX, verktyg för kompressor T-DUX, verktyg för kolsyra LVGA Kolsyretub LVGA Verktyg för kolsyretub NTMA /80 17

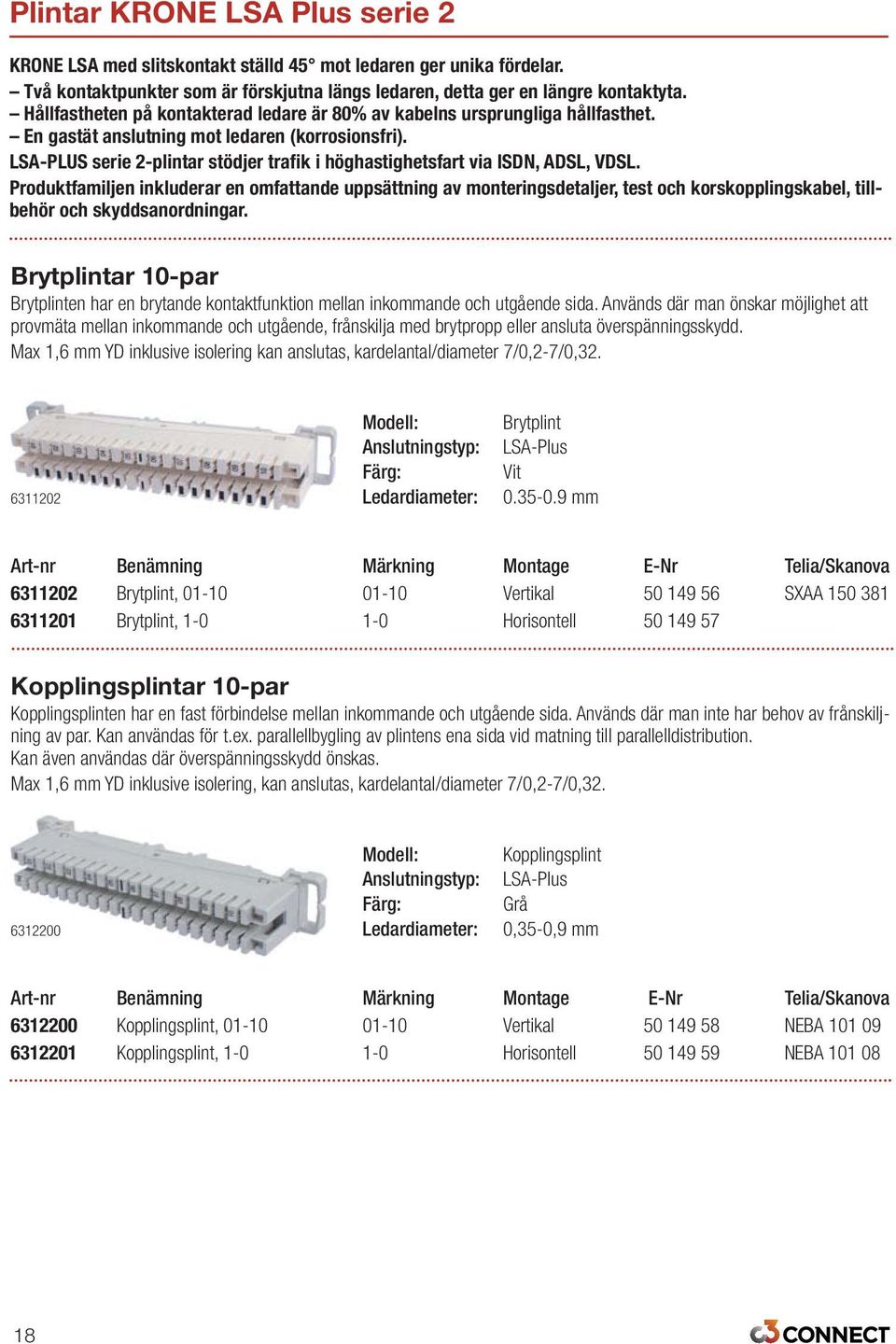

18 Plintar KRONE LSA Plus serie 2 KRONE LSA med slitskontakt ställd 45 mot ledaren ger unika fördelar. Två kontaktpunkter som är förskjutna längs ledaren, detta ger en längre kontaktyta. Hållfastheten på kontakterad ledare är 80% av kabelns ursprungliga hållfasthet. En gastät anslutning mot ledaren (korrosionsfri). LSA-PLUS serie 2-plintar stödjer trafik i höghastighetsfart via ISDN, ADSL, VDSL. Produktfamiljen inkluderar en omfattande uppsättning av monteringsdetaljer, test och korskopplingskabel, tillbehör och skyddsanordningar. Brytplintar 10-par Brytplinten har en brytande kontaktfunktion mellan inkommande och utgående sida. Används där man önskar möjlighet att provmäta mellan inkommande och utgående, frånskilja med brytpropp eller ansluta överspänningsskydd. Max 1,6 mm YD inklusive isolering kan anslutas, kardelantal/diameter 7/0,2-7/0, Modell: Anslutningstyp: Färg: Ledardiameter: Brytplint LSA-Plus Vit mm Art-nr Benämning Märkning Montage E-Nr Telia/Skanova Brytplint, Vertikal SXAA Brytplint, Horisontell Kopplingsplintar 10-par Kopplingsplinten har en fast förbindelse mellan inkommande och utgående sida. Används där man inte har behov av frånskiljning av par. Kan användas för t.ex. parallellbygling av plintens ena sida vid matning till parallelldistribution. Kan även användas där överspänningsskydd önskas. Max 1,6 mm YD inklusive isolering, kan anslutas, kardelantal/diameter 7/0,2-7/0, Modell: Anslutningstyp: Färg: Ledardiameter: Kopplingsplint LSA-Plus Grå 0,35-0,9 mm Art-nr Benämning Märkning Montage E-Nr Telia/Skanova Kopplingsplint, Vertikal NEBA Kopplingsplint, Horisontell NEBA

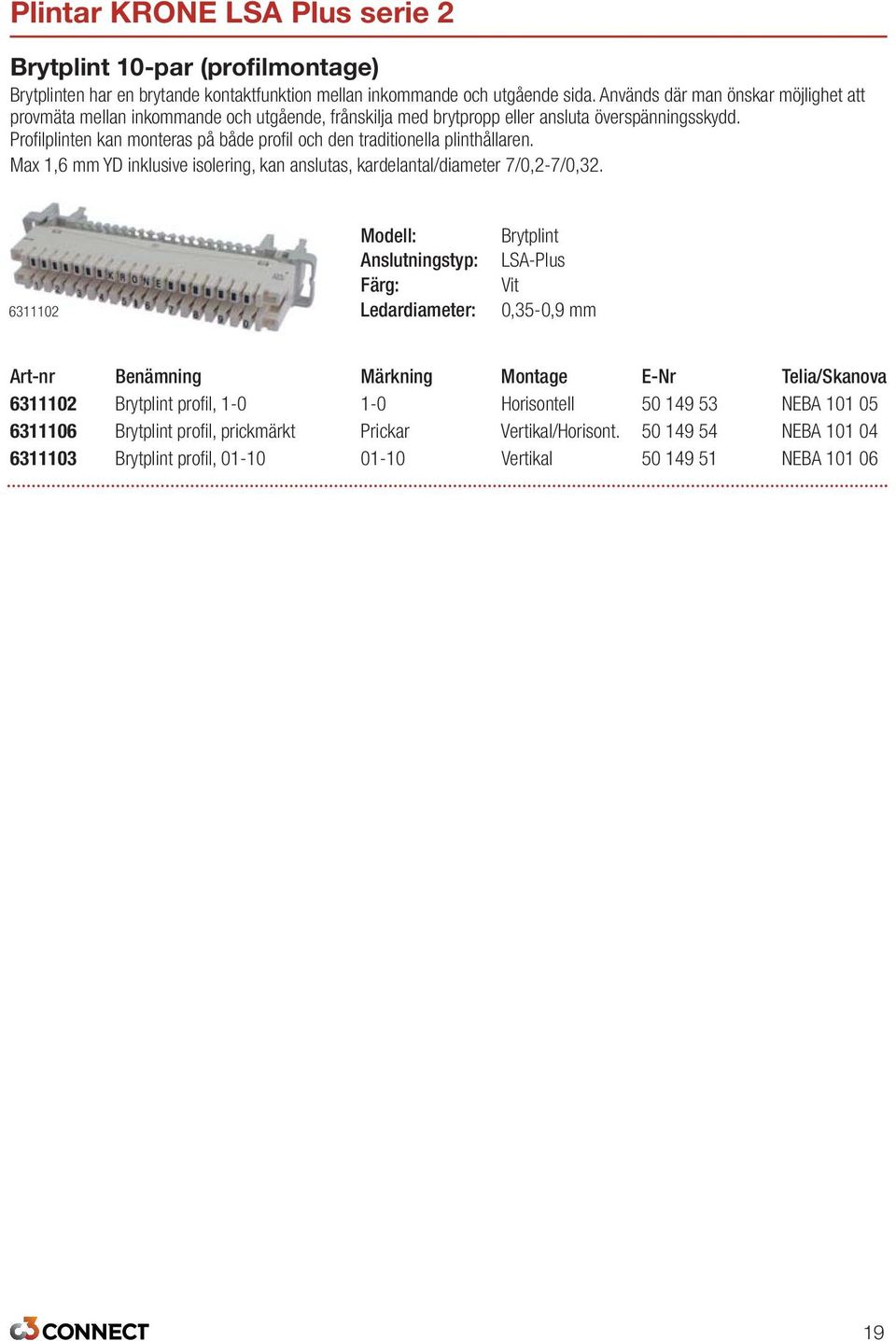

19 Plintar KRONE LSA Plus serie 2 Brytplint 10-par (profilmontage) Brytplinten har en brytande kontaktfunktion mellan inkommande och utgående sida. Används där man önskar möjlighet att provmäta mellan inkommande och utgående, frånskilja med brytpropp eller ansluta överspänningsskydd. Profilplinten kan monteras på både profil och den traditionella plinthållaren. Max 1,6 mm YD inklusive isolering, kan anslutas, kardelantal/diameter 7/0,2-7/0, Modell: Anslutningstyp: Färg: Ledardiameter: Brytplint LSA-Plus Vit 0,35-0,9 mm Art-nr Benämning Märkning Montage E-Nr Telia/Skanova Brytplint profil, Horisontell NEBA Brytplint profil, prickmärkt Prickar Vertikal/Horisont NEBA Brytplint profil, Vertikal NEBA

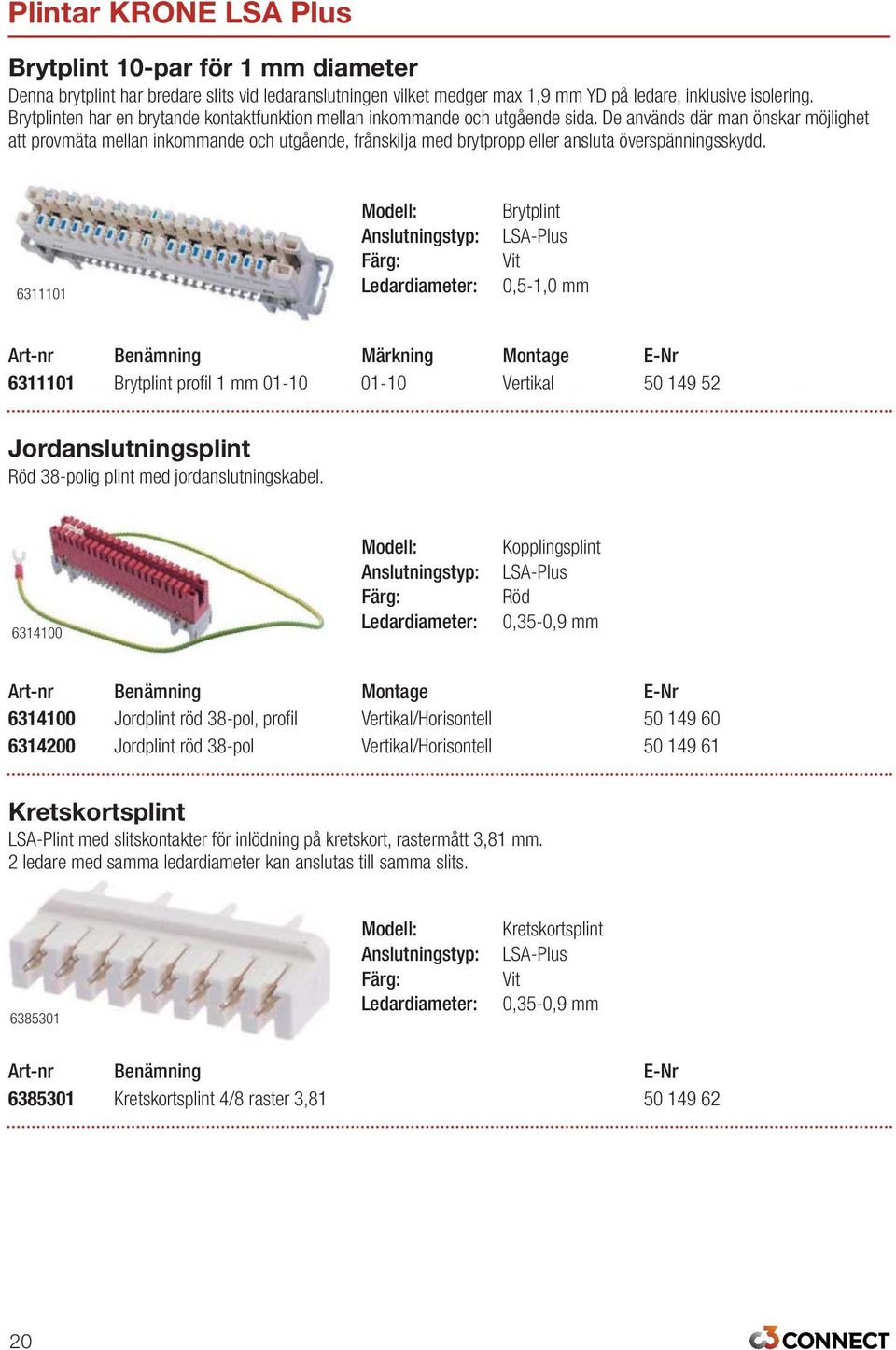

20 Plintar KRONE LSA Plus Brytplint 10-par för 1 mm diameter Denna brytplint har bredare slits vid ledaranslutningen vilket medger max 1,9 mm YD på ledare, inklusive isolering. Brytplinten har en brytande kontaktfunktion mellan inkommande och utgående sida. De används där man önskar möjlighet att provmäta mellan inkommande och utgående, frånskilja med brytpropp eller ansluta överspänningsskydd Modell: Anslutningstyp: Färg: Ledardiameter: Brytplint LSA-Plus Vit 0,5-1,0 mm Art-nr Benämning Märkning Montage E-Nr Brytplint profil 1 mm Vertikal Jordanslutningsplint Röd 38-polig plint med jordanslutningskabel Modell: Anslutningstyp: Färg: Ledardiameter: Kopplingsplint LSA-Plus Röd 0,35-0,9 mm Art-nr Benämning Montage E-Nr Jordplint röd 38-pol, profil Vertikal/Horisontell Jordplint röd 38-pol Vertikal/Horisontell Kretskortsplint LSA-Plint med slitskontakter för inlödning på kretskort, rastermått 3,81 mm. 2 ledare med samma ledardiameter kan anslutas till samma slits Modell: Anslutningstyp: Färg: Ledardiameter: Kretskortsplint LSA-Plus Vit 0,35-0,9 mm Art-nr Benämning E-Nr Kretskortsplint 4/8 raster 3,

21 Plinthållare och tillbehör Plinthållare för 1-10 st 10-pars KRONE LSA plus-plintar För montage av LSA plus-plint direkt på vägg, på skena eller i kapsling Modell: Montage: LSA: Plinthållare Skruvmontering Ja Rostfritt stål 105 mm 22 mm Art-nr Benämning Bredd Plintplatser E-Nr Telia/Skanova Plinthållare 1M/12 LSA 2/10 20 mm NEBA Plinthållare 2M/22 LSA 2/10 42 mm Plinthållare 3M/22 LSA 2/10 65 mm Plinthållare 5M/22 LSA 2/ mm Plinthållare 6M/22 LSA 2/ mm Plinthållare 10M/22 LSA 2/ mm Monteringsskena Väggskena för montering av LSA-plinthållare, väggskenan har 2 spår med cc-avstånd på 45 mm. Art-nr Benämning E-Nr Telia/Skanova Väggskena aluminium 1800 mm A Plinthållare 19" för 10-pars KRONE-plint För montage av LSA plus-plint på Modell: Plinthållare Montage: 19 -montage LSA: Ja Rostfritt stål 118 mm Bredd: 480 mm 40 mm Antal plintplatser: 20 Art-nr Benämning E-Nr Telia/Skanova plinthållare 2/ plinthållare 2/10 profil plinthållare (med botten) SXAA

22 Plinthållare och tillbehör Gummigenomföring för plinthållare med botten För skydd av kabel till plinthållare med hel bottenplåt och runda hål Modell: Gummigenomföring Gummi Art-nr Benämning E-Nr Gummigenomföring 40 mm Signeringssatser Snäppfastsättning av signering på KRONE s LSA-plint Färg: Plast Grå Art-nr Benämning E-Nr Telia/Skanova Signeringssats LSA A / Signeringssats LSA Signeringssats 1-50 A / Signeringssats A /02 Signeringshållare Signering Montage: Färg: Snäppfastsättning Plast Grå Art-nr Benämning E-Nr Telia/Skanova Signeringshållare vikbar A Signeringshållare profil SXAA Signeringshållare 2/ A

23 Plinthållare och tillbehör Omkopplingsadapter 1-par Används för avbrottsfri omkoppling av ny utgående tråd, eller för parallellkoppling av ett par Modell: Montage: LSA: Adapter Snäppfastsättning Ja Plast Art-nr Benämning Färg E-Nr Telia/Skanova Omkopplingsadapter 1-par Grå A Omkopplingsadapter bryt 1-par Vit NEBA Omkopplingsadapter 10-par Används för avbrottsfri omkoppling av 10-par till ny utgående kabel eller matarledning. För parallellkoppling av 10-par Modell: Montage: LSA: Adapter Snäppfastsättning Ja Plast Art-nr Benämning Färg E-Nr Telia/Skanova Omkopplingsadapter 10-par Grå A Omkopplingsadapter bryt 10-par Vit NEBA Brytproppar Används för att frånskilja mellan in- och utgående sida i en brytplint. Propparna utgör även en tydlig märkning av brytstället. Finns i flera färger för eventuell adressering av trafiktyp Modell: Propp Plast Art-nr Benämning Färg E-Nr Telia/Skanova Brytpropp 1-par röd Röd A Brytpropp 1-par grön Grön Brytpropp 1-par blå Blå Brytpropp 1-par svart Svart Brytpropp, 10-par, grå Grå A

24 Plinthållare och tillbehör Kortslutningsskena För kortslutning av par i 10-pars plint, skenan levereras för 10-par men kan delas. Kortslutningsskenan demonteras med hjälp av kroken på Krones monteringsverktyg, skenan passar i alla KRONE s LSA serie 2 och profilplintar Modell: Skena LSA: Ja Antal plintplatser: 10 Art-nr Benämning Färg E-Nr Kortslutningsskena Metall Brytadapter Adapter som bryter kontakten mellan linje och korskopplingssidan och skapar möjlighet att mäta åt resp. riktning Anslutning: Plug-in Kontakt: LSA-banankontakt Antal poler: 2 Art-nr Benämning E-Nr Telia/Skanova Brytadapter röd A Shuntadapter Adapter som används vid mätning av ett par (parallellt med linjen) Anslutning: Plug-in Kontakt: LSA-banankontakt Antal poler: 2 Art-nr Benämning E-Nr Telia/Skanova Shuntadapter grön A

25 Kopplingsboxar och kopplingslådor Inomhusbox med 10-parsplint Med anslutningsmoduler Modell: Montage: Färg: Bredd: Kopplingsbox Utanpåliggande Plast Vit 135 mm 65 mm 57 mm Art-nr Benämning E-Nr Inomhusbox brytplint Inomhusbox kopplingsplint Inomhusbox med 10-parsplint och larmkontakt Med anslutningsmoduler Modell: Montage: Färg: Bredd: Kopplingsbox Utanpåliggande Plast Vit 135 mm 65 mm 57 mm Art-nr Benämning E-Nr Inomhusbox inkl. sabkont Inomhusbox 10-par exkl. plint Tom inomhusbox som levereras utan plint Modell: Montage: Färg: Bredd: Kopplingsbox Utanpåliggande Plast Vit 135 mm 65 mm 57 mm Art-nr Benämning E-Nr Inomhusbox exkl. plint

26 Kopplingsboxar och kopplingslådor Inomhusboxar i plast, 30-, 50- och 100-par Kronection-boxen, en smidig kopplingsbox designad för Krones LSA-plintar (2/10-plintar). Locket och fyra sidopaneler är demonterbara, botten är försedd med plinthållare av metall och trådledare. Till de boxar som är ämnade för Telia/Skanova ingår anpassning och låsregel för ASSA-cylinder Modell: Montage: LSA: Kapslingsklass: Färg: Kopplingsbox Utanpåliggande/infällt montage Ja Plast IP30 Grå 75 mm Art-nr Benämning Höjd Bredd E-Nr Telia/Skanova Kronectionbox 30-par 2/ mm 140 mm NCLA Kronectionbox 30-par 2/ mm 140 mm Kronectionbox 50-par 2/ mm 215 mm NCLA Kronectionbox 50-par 2/ mm 215 mm Kronectionbox 100-par 2/ mm 215 mm NCLA Kronectionbox 100-par 2/ mm 215 mm Förhöjningsramar i plast till Kronection-boxar Nödvändigt tillbehör vid bruk av åskskydd/överspänningsskydd Montage: Färg: Utanpåliggande Plast Grå 37 mm Art-nr Benämning Höjd Bredd E-Nr Telia/Skanova Förhöjningsram 30-par box 170 mm 140 mm NCLA Förhöjningsram 50-par box 215 mm 215 mm NCLA Förhöjningsram 100-par box 320 mm 215 mm NCLA

27 Kopplingsboxar och kopplingslådor Infällningsramar i plast för Kronection-boxar För möjlighet till montage i vägg Montage: Färg: Infällt montage Plast Grå 7 mm Art-nr Benämning Höjd Bredd E-Nr Infällningsram 30-par box 210 mm 180 mm Infällningsram 50-par box 255 mm 255 mm Infällningsram 100-par box 360 mm 255 mm Kopplingsbox i plast, 50-par Kopplingsbox i plast avsedd för 5 st Krone-plintar. Boxen kan användas inomhus eller monteras i markskåp. Innehåller: kopplingsbox, lock med bajonettlåsningar, plinthållare, dragavlastare, bult för jordning och 3 st kabelgenomföringar Modell: Montage: LSA: Kapslingsklass: Färg: Kopplingsbox Utanpåliggande Ja Plast IP55 Grå Art-nr Benämning Höjd Bredd Djup Telia/Skanova Kopplingsbox 50-par 328 mm 239 mm 84 mm NBDA Inomhusboxar i plast för profilmontage, 30-, 50- och 100-par Plastboxar för montage av KRONE s LSA-plintar för profilmontage. Observera att endast plintar med profilmontage fungerar. Jordning och åskskydd kan inte monteras i denna box Modell: Montage: LSA: Färg: Kopplingsbox Utanpåliggande Ja Plast Grå Art-nr Benämning Höjd Bredd Djup E-Nr Kronectionbox 30-par profil 188 mm 129 mm 84 mm Kronectionbox 50-par profil 210 mm 161 mm 90 mm Kronectionbox 100-par profil 320 mm 210 mm 121 mm

28 Kopplingsboxar och kopplingslådor Kopplingsboxar utomhus 30-, 50- och 100-par Plastlåda 30-/50-/100-par är en slagtålig UV-beständig samt självslocknande (enl. VDE 0471) plastlåda (glasfiberarmerad polyester) för utomhusbruk eller andra tuffa miljöer, IP55. Levereras med plinthållare för LSA-plint. Plastkapslingarna är grå och kan förses med lås (typ ASSA) Modell: Montage: Kapslingsklass: Färg: Kopplingsbox Utanpåliggande Plast IP55 Grå 110 mm Art-nr Benämning Höjd Bredd E-Nr Telia/Skanova Kopplingsbox 30-par IP mm 182 mm NBDA Kopplingsbox 50-par IP mm 193 mm NBDA Kopplingsbox 100-par IP mm 193 mm Kopplingsboxar utomhus 200-par Plastlåda för 200-par är en slagtålig UV-beständig samt självslocknande (enl. VDE 0471) plastlåda (glasfiberarmerad polyester) för utomhusbruk eller andra tuffa miljöer, IP64. Levereras med plinthållare, enkel låsning av skruvmodell och kabelgenomförningar. Vid montage på stolpe får stolpfäste SXAA beställas separat Modell: Montage: Kapslingsklass: Färg: Bredd: Kopplingsbox Utanpåliggande Plast IP64 Grå 238 mm 125 mm 640 mm Kopplingsbox 200-par, IP64 NBDA Stolpfäste till NBDA SXAA

29 Åskskydd/Överspänningsskydd Åskskyddskassett 350 V (3-polig) med gasurladdningsrör alt. gasurladdningsrör och jordningsbleck Primärskydd/grundskydd bestående av ett 10-pars magasin med 3-poliga gasurladdningsrör. Kan monteras i LSA-plus kopplingsplintar och brytplintar. Magasinet har inbyggd jordningskontakt till plinthållaren Märkspänning DC: Nominell urladdningsstötström (8/20): Max. kontinuerlig spänning DC: Skyddsnivå ledare/ledare: Skyddsnivå ledare/jord: 350 V 20 ka 280 V 700 V 350 V Art-nr Benämning E-nr Telia/Skanova Åskskyddskassett, 10-par med rör NEBA (innehåller kassett och monterade gasurladdningsrör) Åskskyddskassett, 10-par, komplett NEBA (innehåller kassett, jordningsbleck samt gasurladdningsrör) Åskskyddskassett 230 V (3-polig) med gasurladdningsrör Primärskydd/grundskydd bestående av ett 10-pars magasin med 3-poliga gasurladdningsrör. Kan monteras i LSA-plus kopplingsplintar och brytplintar. Magasinet har inbyggd jordningskontakt till plinthållaren Märkspänning DC: Nominell urladdningsstötström (8/20): Montage: 230 V 20 ka LSA-plus insticksbar Art-nr Benämning E-Nr ÖSP-magasin 2/ V Åskskyddskassett (3-polig) utan gasurladdningsrör Åskskyddskassett för 10-par, som levereras utan gasurladdningsrör Art-nr Benämning E-nr Telia/Skanova Åskskyddskassett, utan rör SXAA

30 Åskskydd/Överspänningsskydd Gasurladdningsrör/utbytesrör, 350 V (3-polig) Transientskydd/gasurladdningsrör 350 V, för utbyte eller komplettering Art-nr Benämning E-nr Telia/Skanova Gasurladdningsrör 350 V/20 ka 3-polig SXAA Gasurladdningsrör/utbytesrör, 350 V (2-polig) Transientskydd/gasurladdningsrör 350 V, för utbyte eller komplettering Gasurladdningsrör 6x8 mm A Överspänningsadapter För utbyte av åskskydd för äldre modeller av teleplint ÖSP-adapter för kolskydd A ÖSP-adapter för glasskydd A / ÖSP-adapter för glasskydd (10-pack) 10/A /05 Jordklämma/bleck/clips/kabelbygel/kabelplåt Krävs vid montage av åskskydd på plint monterad på profilhållare. Rostfritt stål Art-nr Benämning E-Nr Telia/Skanova Jordklämma profil NEBA Jordbleck/kabelbygel SXAA Kabelplåt för profilplint SXAA

31 Åskskydd/Överspänningsskydd Stolpskåp, tomt för åsk- och överspänningsskydd Tomt stolpskåp med montageplatta för montage på stolpe eller vägg. Stolpskåpet är förberett för 2 st förskruvningar M40 och 4 st förskruvningar M25 i toppen och botten. Befintlig kontramutter till tätningen kan användas. Stolpfäste ingår, men förskruvningar, stolpbyglar, plinthållare m.m. beställs separat Bredd: Typ av yta: Lås: 396 mm 600 mm 240 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för hänglås Art-nr Benämning E-nr Telia/Skanova Stolpskåp tomt /NBDA /6 31

32 Verktyg Anslutningsverktyg KRONE Verktyget fixerar tråden, ansluter och klipper i ett och samma moment. Avisolering skall inte utföras. I samma verktyg finns krok för urtagning av tråd och mejsel för demontering av plint från plinthållare Lämplig för: Med klippfunktion: LSA-plintar Ja Art-nr Benämning E-Nr Telia/Skanova Monteringsverktyg LSA A Inläggningsfixtur Fixtur för KRONE LSA 2/10 plintar. Används vid terminering av ledning till plintens anslutningssidor och för att få rätt längd på kablaget, fixturen kan användas vid både vertikalt och horisontellt montage. Passar både profil och den traditionella plinthållaren. Plast Art-nr Benämning E-Nr Telia/Skanova Inläggningsfixtur LSA-plint A /1 32

33 Krymp och skarvprodukter Krymp och skarvprodukter Skarvtillslutning för trycksatt kabel inklusive bandarmerad blymantlad kabel och PE-mantelskyddad aluminiumkabel Krympsats, KST 45/8-350 A Krympsats, KST 62/ A Krympsats, KST 62/ A Krympsats, KST 92/ NTMA Krympsats, KST 92/ A Krympsats, KST 122/ A Krympsats, KST 122/ NTMA Krympsats, KST 160/ NTMA Krympsats, KST 200/ NTMA Krympsats, KST 200/ NTMA Värmeskydd 1, för kabel D: < 13 mm NTMA Värmeskydd 2, för kabel D: => 13 mm - 30 mm NTMA Värmeskydd 4, för kabel D: => 30 mm - 40 mm NTMA Limring D20, för kabel D: =< 13 mm NTMA Limring D40, för kabel D: => mm NTMA Förgreningssats, KST 43/8-92/30 A Förgreningssats, KST 122/38-200/65 NTMA Låsklämma, trycksatt NDDA Låsskena, trycksatt NDDA Krymphylsa 45/ , trycksatt kabel NDDA / Krymphylsa 65/ , trycksatt kabel NDDA / Krymphylsa 95/ , trycksatt kabel NDDA / Krymphylsa 125/ , trycksatt kabel NDDA / Krymphylsa 160/ , trycksatt kabel NDDA / Krymphylsa 200/ , trycksatt kabel NDDA / Krymphylsa 43/8-1500, trycksatt kabel NDDA / Kompletteringssats avsedd för tillslutning av aluminiumkabel NTMA Krympsats for ventilsättning/gasmatning 45/8 A Krympsats for ventilsättning/gasmatning 100/25 A Metallsvep, 42 x 300 trycksatt kabel NDDA / Metallsvep 42 x 600 trycksatt kabel NDDA / Längdanpassningssvep, 62/1250 trycksatt kabel NDDA / Längdanpassningssvep, 122/1250 trycksatt kabel NDDA / Längdanpassningssvep, 200/1200 trycksatt kabel NDDA / Proppningssats, omvikningsbar 18/12 NTMA Proppningssats, omvikningsbar 24/18 NTMA Proppningssats, omvikningsbar 30/22 NTMA Proppningssats, omvikningsbar 40/30 NTMA Proppningssats, omvikningsbar 45/40 NTMA Lång proppningssats, omvikningsbar 18/7,5 NTMA

34 Krymp och skarvprodukter Lång proppningssats, omvikningsbar 24/15,0 NTMA Lång proppningssats, omvikningsbar 30/18,5 NTMA Krympsats 40/16-250, F VS A / Krympsats 60/38-250, F VS A / Krympsats 90/55-250, F VS A / Krympsats 65/20, f tätn.pr A / Krympsats 95/30, f tätn.pr A / Krymphätta 9-16, utan ventil A /09U Krymphätta 9-16, med ventil A /09V Krymphätta 16-26, utan ventil A /16U Krymphätta 16-26, med ventil A /16V Krymphätta 26-44, utan ventil A /26U Krymphätta 26-44, med ventil A /26V Krymphätta 44-71, utan ventil A /44U Krymphätta 44-71, med ventil A /44V Krympsats 43/8-160 A Krympsats 43/8-320 A Krympsats 75/ A Krympsats 75/ A Krympsats 75/ A Krympsats 93/ A Krympsats, KS 122/ NTMA Krympsats, KS 160/ NTMA Förgreningssats, KS 43/8 NTMA Förgreningssats, KS 75/15-125/30 NTMA Krymphylsa 43/ icke trycksatt kabel NDDA / Krymphylsa 55/ icke trycksatt kabel NDDA / Krymphylsa 75/ icke trycksatt kabel NDDA / Krymphylsa 93/ icke trycksatt kabel NDDA / Krymphylsa 125/ icke trycksatt kabel NDDA / Svep 75/450 icke trycksatt kabel NDDA / Svep 125/700 icke trycksatt kabel NDDA / Krympsats 30/8-160 A Krympslang 12/3-350 A Krympslang 25/8-200 A / Krympslang 35/ NTMA Krympslang 35/ NTMA

35 Gelskarvar, Skarvklämmor, Skarvplintar Gelskarvar Skarvarna är tillverkade i ett UV-resistent polypropylenhölje om är mycket stryktåligt. Höljet är fyllt med det patenterade PowerGel (silikonbaserad gel). Efter skarvning av ledarna snäpper man ihop de två halvorna runt kabeln och skarven är färdig att tas i bruk. Installationen kräver inga specialverktyg. Skarven har en obegränsad lagringstid och livslängden är minst 30 år. Levereras utan skarvhylsor Gelsnap A 10/5-80 A / Gelsnap B 14/5-130 A / Gelsnap C 18/5-180 A / Gelskarv-50/ NPBA Gelskarv-50/ NPBA Gelskarv-50/ NPBA Skarvklämmor typ PICABOND 1000 st/fpk Art-nr Benämning E-nr Telia/Skanova Skarvklämma - strip - rakskarvn., 0,4-0,65 mm. A Max. Dia: 1,22 mm (Rulle) Skarvklämma rakskarvning, A /01 0,4-0,65 mm. Max. Dia: 1,22 mm (Ask) Blå Skarvklämma rakskarvning, A /01 0,5-0,9 mm. Max. Dia: 1,22 mm (Ask) Brun Skarvklämma rakskarvning, A /01 0,4-0,65 mm. Max. Dia: 2,03 mm (Ask) Grön Skarvklämma rakskarvning, A /01 0,5-0,9 mm. Max. Dia: 2,03 mm (Ask) Röd Skarvklämma grenskarvning, delbar, A ,4-0,65 mm. Max. Dia: 2,03 mm (Ask) Grön/Gul Skarvplintar Skarvplint 25-par rak 12st/fpk A / Skarvplint 25-par gren 12 st/fpk A / Skarvplint 10-par rak 10 st/fpk NEAA Skarvplint 10-par gren 10 st/fpk NEAA

36 D-sub D-sub don Art-nr Benämning Stiftdon D-Sub 9-pol Stiftdon D-Sub 25-pol Stiftdon D-Sub 25-pol Stiftdon D-Sub 37-pol Hylsdon D-Sub 37-pol Verktyg och tillbehör Trådföringsklack, VS Verktygskit AMP-stack mark Verktygskit AMP-stack mark Universell hållare för AMP-stack mark 4 monterings kit Skarvhuvud mark Skarvhuvud mark 4 med montering verktyg Monteringsskena mark Trådföringsguide 10 par mark Trådföringsklack, MVS Skarvningsverktyg VS-3 A Skarvningsverktyg MVS-3 A Verktyg MR-1 (standard) Verktyg MR-1 (mini) Avmantlingsverktyg,KMS-K A Kniv till avmantlingsverktyg A /1 36

37 Markskåp för fiberinstallationer Markskåp, tomma FiA-skåp för fiber Ett tomt markskåp med montageplatta i ryggen tillämpat för optoskarvning. Skåpen levereras med utdragbar sockel med fasta montagehöjder, flyttbar ankarskena, takisolering, markisolering och montageplatta. Luckan är förberedd för ASSA-lås mm Höjd ovan mark: 850 mm Sendzimir-galvaniserad stålplåt Typ av yta: Pulverlack, mörkgrå RAL7037 Kapslingsklass: IP34 Vandalklass: IK10 Lås: Förberett för ASSA-Desmo eller C3 s lås Art-nr Benämning Bredd Djup E-nr Telia/Skanova Markskåp tomt, FIA mm 198 mm /NBDA / Markskåp tomt, FIA mm 198 mm /NBDA / Markskåp tomt, FIA mm 198 mm /NBDA / Markskåp tomt, FIA mm 300 mm /NBDA /6 Markskåp (SCC-modell) för fiber med Stockholms-lås (EBR) Tomma markskåp med montageplatta i ryggen tillämpade för optoskarvning. Skåpen levereras med utdragbar sockel med fasta montagehöjder, flyttbar ankarskena, takisolering och montageplatta. Luckan är försedd med ett monterat STHLM-lås (EBR). Marktätning finns som tillbehör. (se längre ned). Höjd ovan mark: Typ av yta: Kapslingsklass: Vandalklass: Lås: 1000 mm 850 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 IP34 IK10 EBR-lås (Sthlm) Art-nr Benämning Bredd Djup E-Nr Markskåp fiber C330, Sthlm-lås 330 mm 198 mm Markskåp fiber C462, Sthlm-lås 462 mm 198 mm Markskåp fiber C594, Sthlm-lås 594 mm 300 mm Markskåp fiber C , Sthlm-lås 594 mm 198 mm

38 Markskåp för fiberinstallationer Markskåp för fiber, FTC Ett enklare markskåp för fiber/opto, tele eller kabel-tv. Passar utmärkt vid fiberinstallationer. Skåpet levereras med sockel, montageplatta, takisolering, markisolering och C101-lås med nycklar. Höjd ovan mark: Typ av yta: Lås: 1000 mm 850 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 C Art-nr Benämning Bredd Djup E-Nr Markskåp fiber FTC mm 230 mm Markskåp fiber FTC mm 300 mm Markskåp fiber FTC mm 300 mm Markskåp för rackmonterad utrustning Isolerade skåp för rackmonterad 19 /ETSI-utrustning. Skåpet har 19 -profiler i 22HE som kan justeras djupleds, och är förberett för fläktar i tak. Sockeln är bestyckad med markisolering/fuktspärr och avlastningsskena. Dörren är försedd med handtag för ASSA s ovala cylinder. Bredd: Höjd ovan mark: Typ av yta: Lås: 700 mm 1305 mm 500 mm 1405 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå (RAL7037), ljusgrå (RAL7035) eller mörkgrön Vridhandtag, förberett för ASSA s ovala cylinder Art-nr Benämning E-Nr Markskåp, 22HE, 19, isolerat, grönt Sockel för markskåp-22he, grön Markskåp, 22HE, 19, isolerat, grått Sockel för markskåp-22he, grå Markskåp, 22HE, 19, isolerat, ljusgrått Sockel för markskåp-22he, ljusgrå Extra 19 -profiler, till kiosk 22HE, par 38

39 Markskåp för fiberinstallationer Skåp för aktiv utrustning, Orion CCO Orion-skåpen är klimatskåp för aktiv utrustning. Skåpets konstruktion med dubbla väggar skapar den chimney-effekt (kontroll av värme och kyla) som gör skåpet unikt. Med denna konstruktion säkerställs en total klimatkontroll på 40 db (A) med en torr, dammfri miljö. Skåpets konstruktion med löstagbara gavlar gör att ni kan komplettera befintligt skåp och bygga vidare i framtiden. Man är inte låst vid den storlek som är monterad, utan det finns en mycket enkel och flexibel lösning. Orion-serien är designad för IP65/IK10 för skydd av känslig aktiv utrustning inom FTTx, Telecom, kabel-tv och annan kommunikation/multimedia nätverk. Fler storlekar på förfrågan. Som tillbehör finns 19 /ETSI-skenor, 19 -hyllplan, batterilådor, kabelguider, värmeelement, värmeväxlare, takfläkt, punktfläkt, termostat, dörrströmbrytare, korgmutter/skruv m.m Galvaniserad stålplåt 2,0 mm DX51D+Z275MB, enligt EN och EN Typ av yta: Pulverlack 80µm, ljusgrå RAL7035 Kapslingsklass: IP65, enligt IEC /EN Vandalklass: IK10, enligt EN Lås: Vridhandtag, förberett för ASSA s ovala cylinder Antal HE: 24 HE då skåpet är 1400 mm högt, 33HE då skåpet är 1800 mm högt. Dubbla antal HE, vid skåp med 2 dörrar Godkänt: Klimat/miljö enligt EN Ljuddämpning enligt ETS / ISO 7779 EN ISO 3744/3746 Vibration och transporttest enligt ASTM-D 4169, DIN EN Temperaturtest enligt EN och E Art-nr Benämning Dörrar Bredd Höjd Djup Klimatskåp CCO138D mm 1400 mm 830 mm Sockel till CCO138D/178D 1454 mm 900 mm 830 mm Klimatskåp CCO178S mm 900 mm 830 mm Sockel till CCO138S/178S 754 mm 900 mm 830 mm 39

40 Stolpskåp Stolpskåp, tomt, FiA46 för både fiber och koppar Tomt stolpskåp med montageplatta. Används som skydd till skarv och terminering. Monteras på stolpe/vägg. Stolpskåpet är förberett för 2 st förskruvningar M40 och 4 st förskruvningar M25 i toppen och botten. Befintlig kontramutter till tätningen kan användas. Stolpfäste ingår, men förskruvningar och stolpbyglar beställs separat. Låsbart med hänglås. Bredd: Typ av yta: Lås: 396 mm 600 mm 240 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för hänglås Art-nr Benämning Mått E-nr Telia/Skanova Stolpskåp tomt 396x600x240 mm /NBDA /6 40

41 Markskåp för koppar Kopplingspåle med inredning (100-par) Kopplingspålen rymmer max 10 st KRONE-plintar och åskskydd för montering på profilsystem (rör 14 mm Ø). Hållaren för kopplingsplintarna är demonterbar vilket gör att ev. kabelskarv kan placeras bakom hållaren. Levereras med låsregel för ASSA-lås, plinthållare, dammskydd för plint, signeringshållare, takisolering, markisolering och monteringsanvisning Bredd: 198 mm 1000 mm 198 mm Höjd ovan mark: 850 mm Sendzimir-galvaniserad stålplåt Typ av yta: Pulverlack, mörkgrå RAL7037 Kapslingsklass: IP34 Vandalklass: IK10 Lås: Förberett för ASSA-Desmo Antal plintplatser: Kopplingsskåp/påle 100-par MINI NBDA Teknikskåp upp till 1200-par, kompletta med plinthållare Används i huvudsak till montering av kopplingsplintar med slitskontakt vid fördelning av ledningar i kabelnätet. Skåpen är invändigt försedda med montageplåt med plinthållare, kabelbyglar och dammskydd för att åstadkomma en bra miljö för kopplingsplinten. Skåpets inredning är uppbyggd på ett profilsystem (rör med Ø14 mm). I leveranser ingår: Skåp, separat sockel med ankarskena, plinthållare, dammskydd, låsregel för ASSA-lås, fyrkantlås, täckbricka för lås, takisolering, markisolering, 7 st skruv M8x16, 7 st brickor och muttrar M8 och montageanvisning. 950 mm 253 mm Höjd ovan mark: 1200 mm Sendzimir-galvaniserad stålplåt Typ av yta: Pulverlack, mörkgrå RAL7037 Lås: Förberett för ASSA-Desmo Antal plintplatser: Art-nr Benämning Bredd Plintplatser Telia/Skanova Teknikskåp 300-par 342 mm 30 NBDA / Teknikskåp 600-par 622 mm 60 NBDA / Teknikskåp 1200-par 922 mm 120 NBDA /33 41

42 Utbyteshöljen Utbyteshölje, påle Utbyteshölje för rund kopplingspåle eller kopplingsskåp/påle 100-par i galvat eller lackerat utförande. Höljet levereras utan sockel, men med fästbeslag för fixering mot den runda pålens L-järn. Vid montage på galvat skåp, se montageanvisning. Skåpets lucka är förberedd för ASSA s Desmo-lås Bredd: Typ av yta: Lås: 198 mm 1000 mm 232 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för ASSA-Desmo Utbyteshölje kopplingspåle NBDA /01 Utbyteshölje för påle, förhöjt Utbyteshölje för rund kopplingspåle eller kopplingsskåp/påle 100par i galvat eller lackerat utförande. Höljet levereras utan sockel, men med fästbeslag för fixering mot den runda pålens L-järn. Vid montage på galvat skåp, se montageanvisning. Skåpets lucka är förberedd för ASSA s Desmo-lås. Denna förhöjda modell levereras med montageplatta i skåpets övre del. Bredd: Typ av yta: Lås: 198 mm 1305 mm 232 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för ASSA-Desmo Utbyteshölje kopplingspåle NBDA /102 Markfäste till utbytespåle Markfäste för montage av utbyteshölje NBDA /01 vid utbyte av rund kopplingspåle monterad i asfalt. Markfästet monteras runt pålens fundament, spikas ned i asfalten och används som adapter mot det nya skåpshöljet Stål Markfäste för utbytespåle NBDA10101/01 SXKA

43 Utbyteshöljen Utbyteshölje, KRD/påle Utbyteshölje för befintlig sockel eller fundament. I leveransen ingår: Utbyteshölje och lucka för ASSA-cylinder. I övrigt levereras höljet utan inredning. Bredd: Typ av yta: Lås: 500 mm 1000 mm 250 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för ASSA-Desmo Utbyteshölje KRD NBDA /01 Utbyteshölje, Kristianstad Utbyteshölje med fästmaterial för befintlig sockel eller fundament. I leveransen ingår: Utbyteshölje, lucka för ASSA-cylinder, skruvar, muttrar och brickor/vinkelbeslag I övrigt levereras höljet utan inredning Bredd: Typ av yta: Lås: 757 mm 890 mm 253 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för ASSA-Desmo Utbyteshölje KSD NBDA

44 Utbyteshöljen Utbyteshölje, Göteborg Utbyteshölje med fästmaterial för befintlig sockel eller fundament. I leveransen ingår: Utbyteshölje, lucka för ASSA-cylinder, skruvar, muttrar och brickor/vinkelbeslag. I övrigt levereras höljet utan inredning. Bredd: Typ av yta: Lås: 877 mm 1000 mm 265 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för ASSA-Desmo Utbyteshölje GBG NBDA Utbyteshölje 300, 600 och 900 Tomt skåphölje för utbyte eller montage av tomt skåp. Om det monteras som tomt skåp så skall det kompletteras med sockel och montageplatta (fästen till montageplatta ingår). Kan även användas som utbyteshöljen mot de äldre galvade skåpen från SMEKAB Typ av yta: Lås: 950 mm 253 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för ASSA-Desmo Art-nr Benämning Bredd Telia/Skanova Skåphölje, mm NBDA / Skåphölje, 600, inkl. tvärbalkar 622 mm NBDA / Skåphölje, 900/1200, inkl. tvärbalkar 922 mm NBDA /33 44

45 Utbyteshöljen Sockel för 300, 600 och 900 Lös sockel för utbyte eller montage under tomt skåp. Kan även användas då utbyte görs mot de äldre galvade skåpen från SMEKAB. Typ av yta: 1052 mm 253 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL Art-nr Benämning Bredd Telia/Skanova Sockel för NBDA10102/11 & 10134/ mm NBDA / Sockel för NBDA10102/22 & 10134/ mm NBDA / Sockel för NBDA10102/33 & 10134/ mm NBDA /33 Utbyteshölje, 900-par, högskåp Utbyteshölje med fästmaterial för befintlig sockel eller fundament. Höljet har ett delbart bakstycke för enklare installation. Höljet har dubbla dörrar. I leveransen ingår: Utbyteshölje, vridhandtag för oval ASSA-cylinder, skruvar, mutter och brickor. I övrigt levereras höljet utan inredning. Bredd: Typ av yta: Lås: 827 mm 1723 mm 375 mm Sendzimir-galvaniserad stålplåt Pulverlack, mörkgrå RAL7037 Förberett för ASSA-oval cylinder Utbyteshölje, 900-par NBDA /01 45
