1 Cerlic Slamnivåmätare C81E5SE16

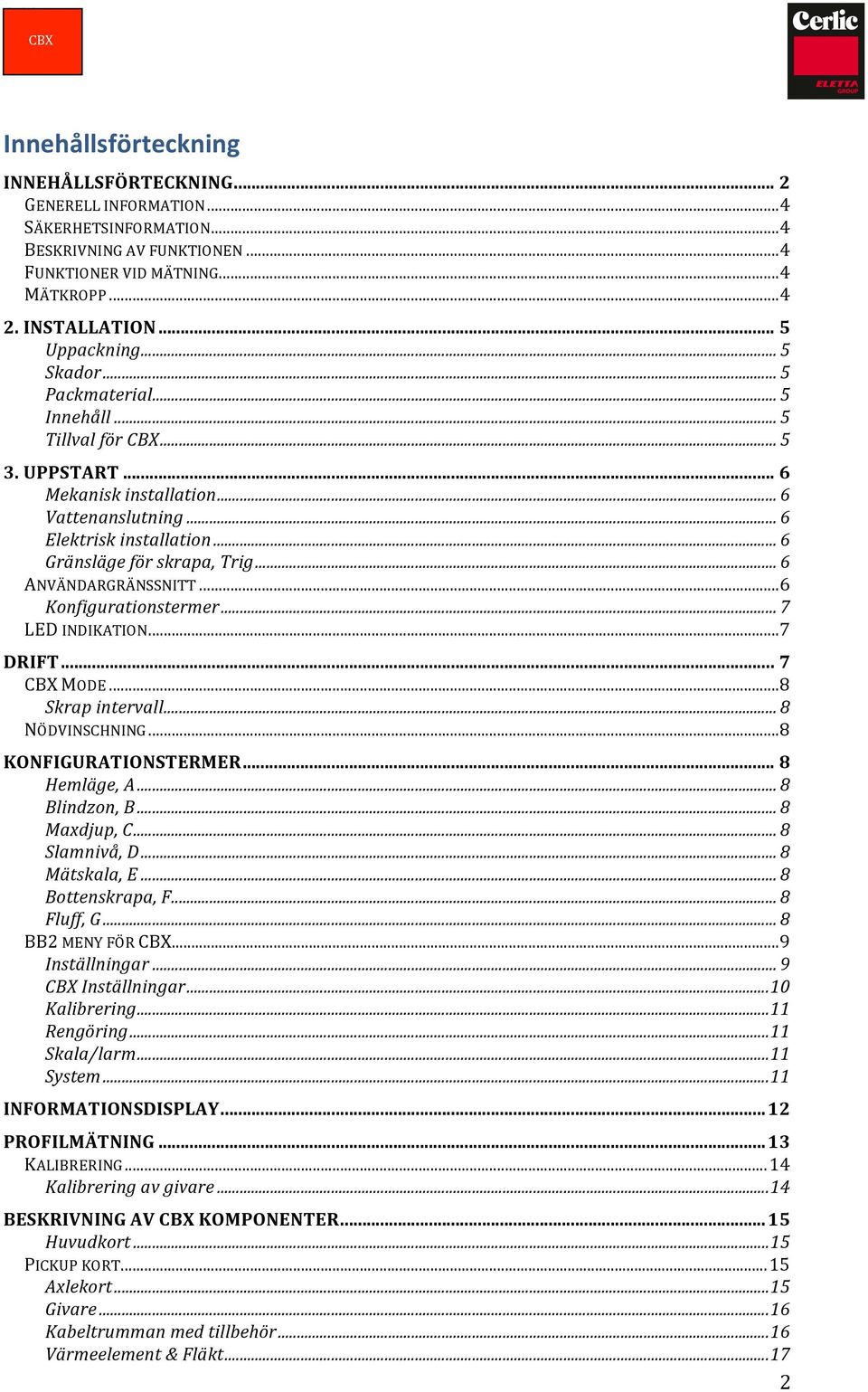

2 Innehållsförteckning INNEHÅLLSFÖRTECKNING... 2 GENERELL INFORMATION... 4 SÄKERHETSINFORMATION... 4 BESKRIVNING AV FUNKTIONEN... 4 FUNKTIONER VID MÄTNING... 4 MÄTKROPP INSTALLATION... 5 Uppackning... 5 Skador... 5 Packmaterial... 5 Innehåll... 5 Tillval för UPPSTART... 6 Mekanisk installation... 6 Vattenanslutning... 6 Elektrisk installation... 6 Gränsläge för skrapa, Trig... 6 ANVÄNDARGRÄNSSNITT... 6 Konfigurationstermer... 7 LED INDIKATION... 7 DRIFT... 7 MODE... 8 Skrap intervall... 8 NÖDVINSCHNING... 8 KONFIGURATIONSTERMER... 8 Hemläge, A... 8 Blindzon, B... 8 Maxdjup, C... 8 Slamnivå, D... 8 Mätskala, E... 8 Bottenskrapa, F... 8 Fluff, G... 8 BB2 MENY FÖR... 9 Inställningar... 9 Inställningar Kalibrering Rengöring Skala/larm System INFORMATIONSDISPLAY PROFILMÄTNING KALIBRERING Kalibrering av givare BESKRIVNING AV KOMPONENTER Huvudkort PICKUP KORT Axlekort Givare Kabeltrumman med tillbehör Värmeelement & Fläkt

3 Renspolning och ventil Kopplingsplint BILAGA 6, EXPANSIONSKORT, 4-20MA UTGÅNGSMODUL INTRODUKTION ÖVERSIKT KOPPLINGSSCHEMA UPPSTART MED 4-20 MA EXPANSIONSMODUL TEKNISK SPECIFIKATION FÖR 4-20MA MODUL BILAGA 1, MONTERING AV RÄCKESMONTAGE BILAGA 2, ANSLUTNING AV SPOLVATTEN BILAGA 3, KOPPLINGS SCHEMA BILAGA 4, SÄKERHETSFÖRESKRIFTER CE MÄRKNING UNDERHÅLL MANUEL KÖRNING AV Underhålls schema FELSÖKNING LARM KONTAKTINFORMATION GARANTI SPECIFIKATION, MÅTT I MM (TUM) BILAGA 7, TEKNISK HJÄLP BILAGA 8, INSTÄLLNINGAR/INFORMATION

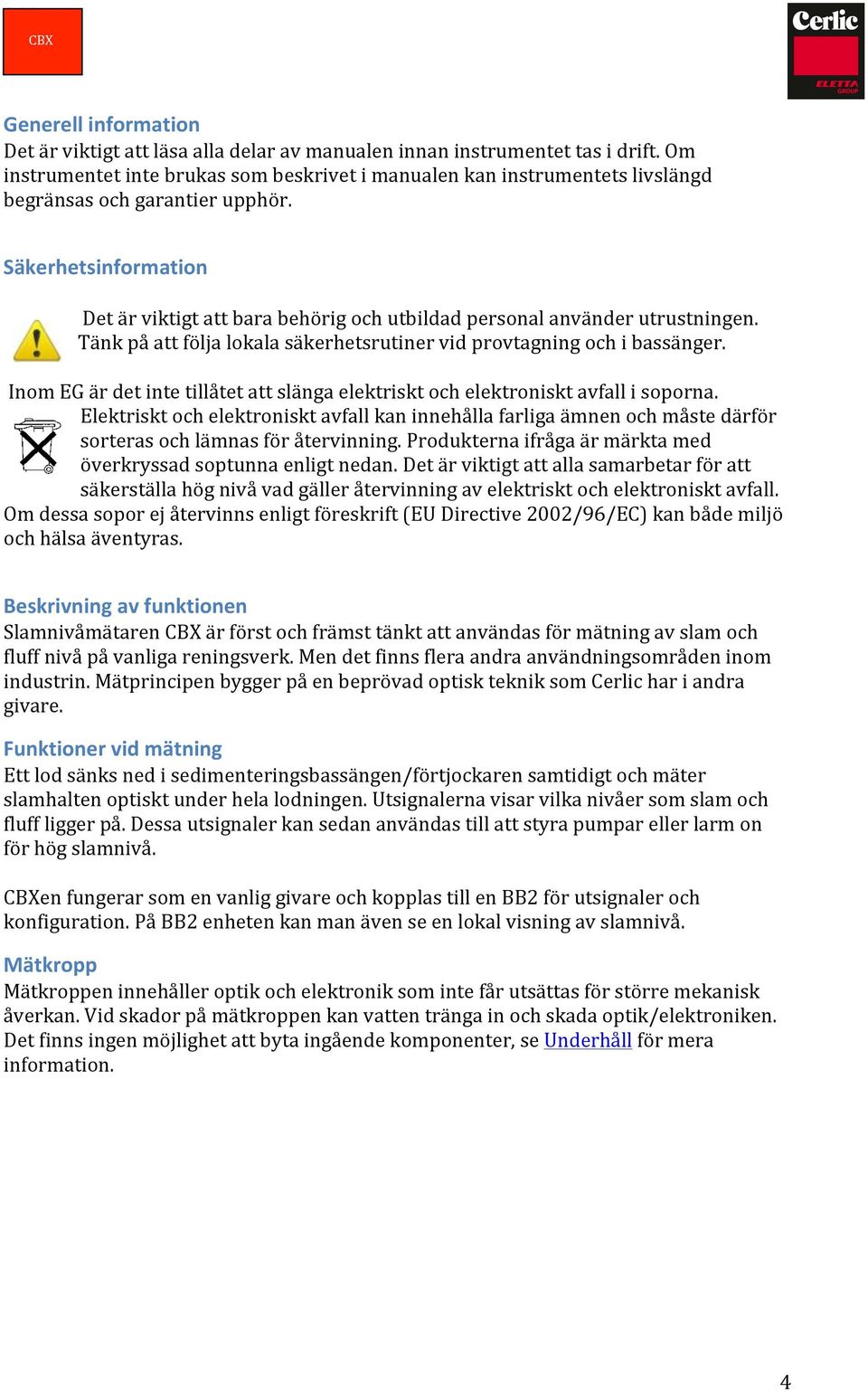

4 Generell information Det är viktigt att läsa alla delar av manualen innan instrumentet tas i drift. Om instrumentet inte brukas som beskrivet i manualen kan instrumentets livslängd begränsas och garantier upphör. Säkerhetsinformation Det är viktigt att bara behörig och utbildad personal använder utrustningen. Tänk på att följa lokala säkerhetsrutiner vid provtagning och i bassänger. Inom EG är det inte tillåtet att slänga elektriskt och elektroniskt avfall i soporna. Elektriskt och elektroniskt avfall kan innehålla farliga ämnen och måste därför sorteras och lämnas för återvinning. Produkterna ifråga är märkta med överkryssad soptunna enligt nedan. Det är viktigt att alla samarbetar för att säkerställa hög nivå vad gäller återvinning av elektriskt och elektroniskt avfall. Om dessa sopor ej återvinns enligt föreskrift (EU Directive 2002/96/EC) kan både miljö och hälsa äventyras. Beskrivning av funktionen Slamnivåmätaren är först och främst tänkt att användas för mätning av slam och fluff nivå på vanliga reningsverk. Men det finns flera andra användningsområden inom industrin. Mätprincipen bygger på en beprövad optisk teknik som Cerlic har i andra givare. Funktioner vid mätning Ett lod sänks ned i sedimenteringsbassängen/förtjockaren samtidigt och mäter slamhalten optiskt under hela lodningen. Utsignalerna visar vilka nivåer som slam och fluff ligger på. Dessa utsignaler kan sedan användas till att styra pumpar eller larm on för hög slamnivå. en fungerar som en vanlig givare och kopplas till en BB2 för utsignaler och konfiguration. På BB2 enheten kan man även se en lokal visning av slamnivå. Mätkropp Mätkroppen innehåller optik och elektronik som inte får utsättas för större mekanisk åverkan. Vid skador på mätkroppen kan vatten tränga in och skada optik/elektroniken. Det finns ingen möjlighet att byta ingående komponenter, se Underhåll för mera information. 4

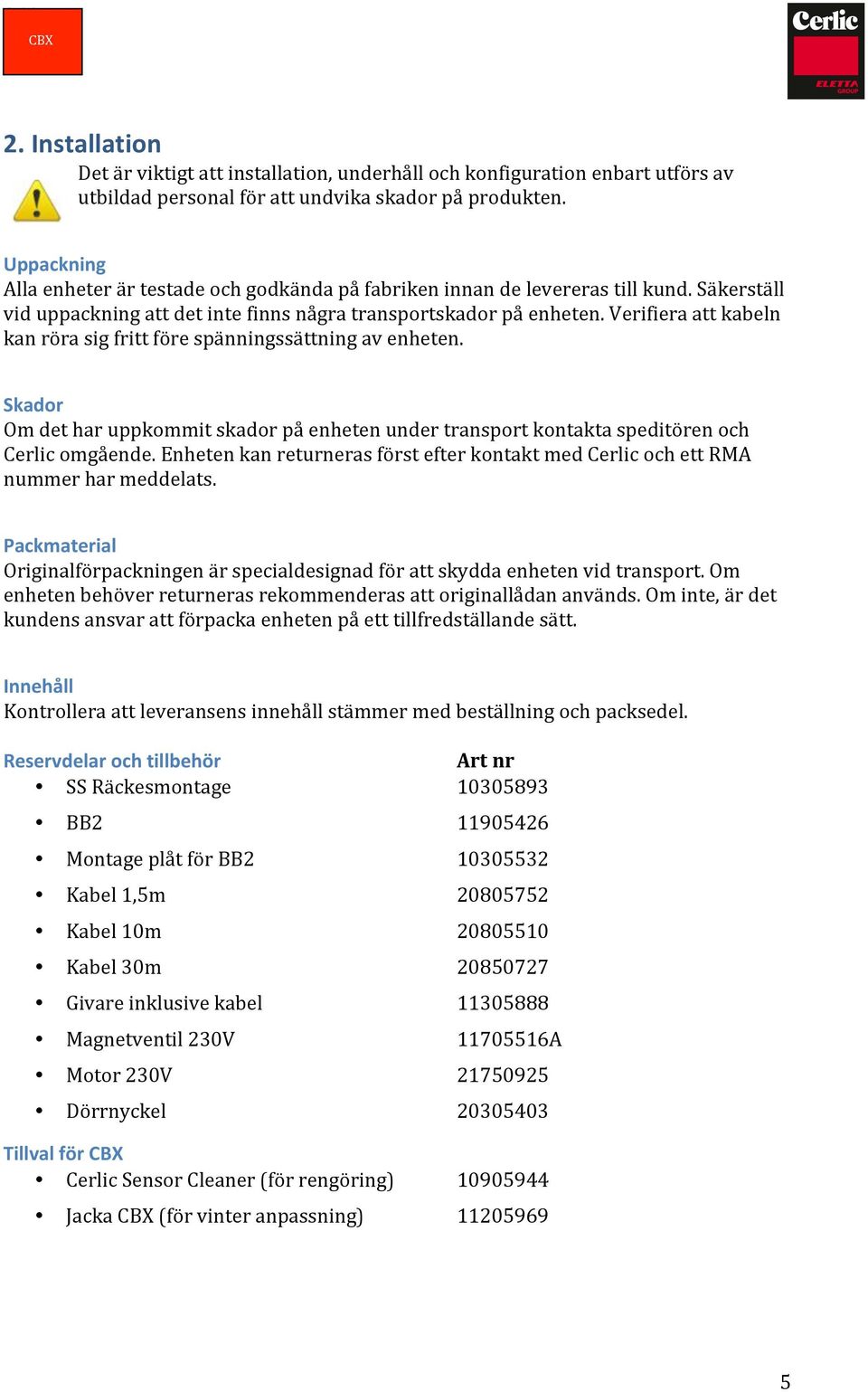

5 2. Installation Det är viktigt att installation, underhåll och konfiguration enbart utförs av utbildad personal för att undvika skador på produkten. Uppackning Alla enheter är testade och godkända på fabriken innan de levereras till kund. Säkerställ vid uppackning att det inte finns några transportskador på enheten. Verifiera att kabeln kan röra sig fritt före spänningssättning av enheten. Skador Om det har uppkommit skador på enheten under transport kontakta speditören och Cerlic omgående. Enheten kan returneras först efter kontakt med Cerlic och ett RMA nummer har meddelats. Packmaterial Originalförpackningen är specialdesignad för att skydda enheten vid transport. Om enheten behöver returneras rekommenderas att originallådan används. Om inte, är det kundens ansvar att förpacka enheten på ett tillfredställande sätt. Innehåll Kontrollera att leveransens innehåll stämmer med beställning och packsedel. Reservdelar och tillbehör Art nr SS Räckesmontage BB Montage plåt för BB Kabel 1,5m Kabel 10m Kabel 30m Givare inklusive kabel Magnetventil 230V A Motor 230V Dörrnyckel Tillval för Cerlic Sensor Cleaner (för rengöring) Jacka (för vinter anpassning)

6 3. Uppstart Koppla in signalkabeln mellan och BB2/BB1 och spänningsmatning till båda enheterna. BB1/BB2 enheten måste ha en programvara med 3.1 eller senare föra att identifiera. Mekanisk installation Den mekaniska installationen är beskriven i bilaga 1 montering av räckesmontage Vid montering utomhus finns risk att vattnet fryser i spolröret vid minusgrader men det skadar inte produkten men spolningen upphör tillfälligt att fungera. Vattenanslutning Under på höger sida (sett från front) sitter en gänganslutning, ½ hananslutning för anslutning av spolvatten. Instruktioner på hur man ansluter spolslangen finns i bilaga 2 Installation av spolvatten. Spolning under vintertid rekommenderas ej då isbildning kan skada förhindra att givaren löper fritt. Tänk på att slangen fram till ska vara skyddad för frost om det kan skadas vid frost. Elektrisk installation Under på vänster sida (sett från front) sitter anslutningspunkten för alla elektriska inkopplingar. Elektrisk inkoppling måste utföras av behörig elektriker. Kopplingsplinten sitter i skåpet bakom kåpan nere till vänster. Kopplingsschema finns i bilaga 3 kopplinsschema Gränsläge för skrapa, Trig kräver en extern signal för start av en provtagning. Detta sker normalt genom en slutande (NO) kontakt som påverkas av skrapan. Det är viktigt att det är helt fritt framför och bakom givaren när en mätning startas. Detta bestäms av placeringen av gränsläget för skrapan. VIKTIGT! Gränsläget måste placeras så att givaren går fritt från alla rörliga som kan skada givaren eller kabel. Cerlic Controls AB är inte ansvariga för skador som uppkommer vid felaktig installation/användande eller felaktigt funktion av gränsläge för skrapa. Användargränssnitt På BB2 enheten kommer att visas som en standard X givare från Cerlic. Slamnivån och fluffnivå kommer att presenteras på BB2 displayen. Om bara en givarplats används på BB2 enheten kommer att visa både föregående slamnivå, koncentration och djup i realtid vid lodning. 6

7 Konfigurationstermer Figuren nedan beskriver de olika avstånden som behöver konfigureras när man installerar en För att ställa in de grundläggande parametrarna så som maxdjup, blindzon och Mätskala gör följande. Sänk givaren så att den är helt under ytan, ca 30cm (läs sektionen för kalibrering för instruktioner hur man manövrerar givaren manuellt). Anteckna djupet, detta är avståndet för blind zon (B). Fortsätt att sänka givaren tills den precis når botten. Man ser detta genom att kabeln slackar när givaren når botten. Mata upp ca 5cm för att undvika att givaren slår i botten vid max djup. Anteckna djupet, detta är max djup (C). Mata up givaren och gå till menyn inställningar för blind zon och max djup och skriv in värdena. Beräkna mätskalan, maxdjup minus blindzon = mätskala E. Detta är maxnivå för slam och fluff som morsvara 4-20mA på kanal 1 och 2. LED indikation Röd Gul Grön Förklaring Enheten startar upp, lamptest Vänteläge, enheten redo för mätning Konfigurationsläge, enheten redo för att ändra konfigurering Mätning, givaren håller på att matas ut/upp Konfigurationsfel, ogiltiga data har matats in eller saknas för att kunna genomföra en mätning. Kolla alla parametrar Funktionsfel, ett allvarligt fel har inträffat. Undersök kabel, givare Temperaturen understiger 2C inuti enheten. Provtagningen slutar loda tills en högre temperatur är uppnådd då den startar igen. Fig 1 Drift All konfiguration görs via BB1 lådan som är är kopplad till. Alla inställningar skall göras klara och sparas innan en ny mätning genomförs. Djup och uppmätt koncentration presenteras på BB1 enheten i realtid. 7

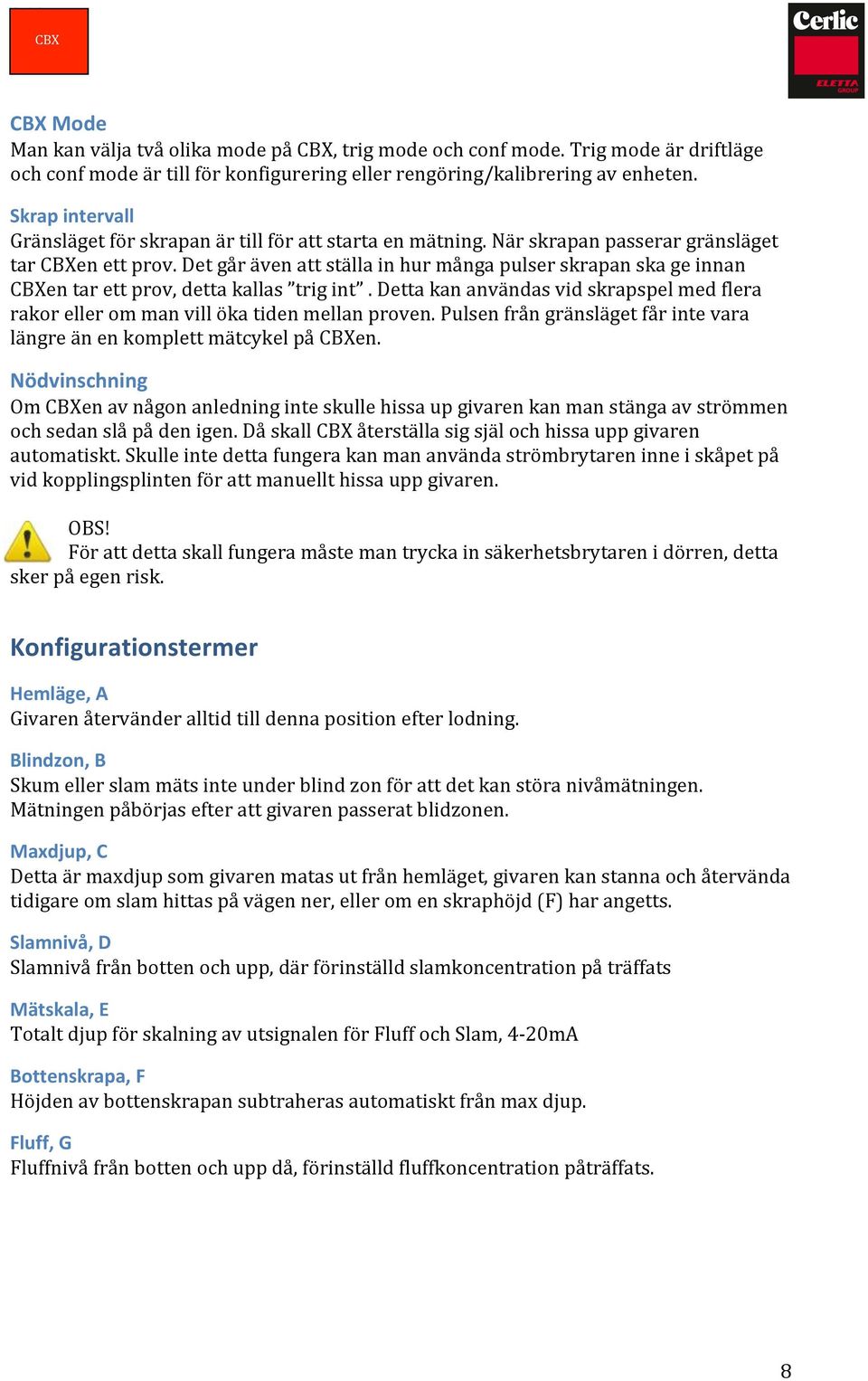

8 Mode Man kan välja två olika mode på, trig mode och conf mode. Trig mode är driftläge och conf mode är till för konfigurering eller rengöring/kalibrering av enheten. Skrap intervall Gränsläget för skrapan är till för att starta en mätning. När skrapan passerar gränsläget tar en ett prov. Det går även att ställa in hur många pulser skrapan ska ge innan en tar ett prov, detta kallas trig int. Detta kan användas vid skrapspel med flera rakor eller om man vill öka tiden mellan proven. Pulsen från gränsläget får inte vara längre än en komplett mätcykel på en. Nödvinschning Om en av någon anledning inte skulle hissa up givaren kan man stänga av strömmen och sedan slå på den igen. Då skall återställa sig själ och hissa upp givaren automatiskt. Skulle inte detta fungera kan man använda strömbrytaren inne i skåpet på vid kopplingsplinten för att manuellt hissa upp givaren. OBS! För att detta skall fungera måste man trycka in säkerhetsbrytaren i dörren, detta sker på egen risk. Konfigurationstermer Hemläge, A Givaren återvänder alltid till denna position efter lodning. Blindzon, B Skum eller slam mäts inte under blind zon för att det kan störa nivåmätningen. Mätningen påbörjas efter att givaren passerat blidzonen. Maxdjup, C Detta är maxdjup som givaren matas ut från hemläget, givaren kan stanna och återvända tidigare om slam hittas på vägen ner, eller om en skraphöjd (F) har angetts. Slamnivå, D Slamnivå från botten och upp, där förinställd slamkoncentration på träffats Mätskala, E Totalt djup för skalning av utsignalen för Fluff och Slam, 4-20mA Bottenskrapa, F Höjden av bottenskrapan subtraheras automatiskt från max djup. Fluff, G Fluffnivå från botten och upp då, förinställd fluffkoncentration påträffats. 8

9 fghj Fig 2 BB2 meny för Denna sektionen beskriver menyerna i BB2 för. VIKTIGT! Man behöver gå ur hela menyträdet för att de nya inställningarna skall sparas Inställningar Inställningar Tag Namnet på givaren (max 10 bokstäver) som visas på BB2 displayen. I-Tid[s] Integreringstid för dämpning, kan sättas till max 999 sekunder. Mätmod Djup/Höjd. Man kan ställa in hur man mäter slamnivån. Från ytan och ner (djup) eller botten och upp (höjd). Fjärrstyrning Manuell styrning av lodet upp/ner via BB2. För att denna funktionen skall fungera måste enheten byta från trig till konf. upp/ner Djupenhet Enhet som används för längdmätning i inställningar, m, cm, tum och fot. 9

10 Konsenhet Enhet för koncentration %, ppm, g/l, or mg/l Analog Sekundär Slam konc Fluff konc inställningar Nät frekv Trig Inställningar för de analoga utgångarna på BB2. Slam är primär och fluff är sekundär. 1,2,3,4, 1&2, 3&4, alla eller ingen. Väljer om man vill få ut fluff på sekundär kanal. Slamconsentration som definierar slammet. Kan anges som xxxxx mg/l eller genom slamprov. Fluffkoncentration som definerar fluff. Kan anges som xxxxx mg/l eller genom slamprov. Undermeny för inställningar Nätfrekvens, USA 60Hz / Europa 50Hz. Antal pulser från gränsläget innan ett prov tas. Inställningar Inställning Max- djup Max längd på kabel från hem läge, position (A). Givaren stannar vid detta djup om inget slam finns (Distans C). Blind- zon Distans B. Längden kan kortas om en höjd på bottenskrapa anges, (Distans F) Avståndet där givaren är passiv och inte mäter. Detta avstånd används för att inte få mätstörningar vid skum mm. Normalt är detta satt till 30cm under ytan. Skrap höjd Distans F. Vid bottenskrapa anges höjden av skrapan. Detta subtraheras sedan från max djup av. Rake int Track Man kan ställa in hur många trig pulser som behövs för att initiera en mätning. Profil/Nivå. Man kan ställa in om skall mäta profil eller bara slamnivå. Men profil går givaren hela vägen till botten vi var lodning. Med nivå vänder givaren när man uppnått inställd slamkoncentration. 10

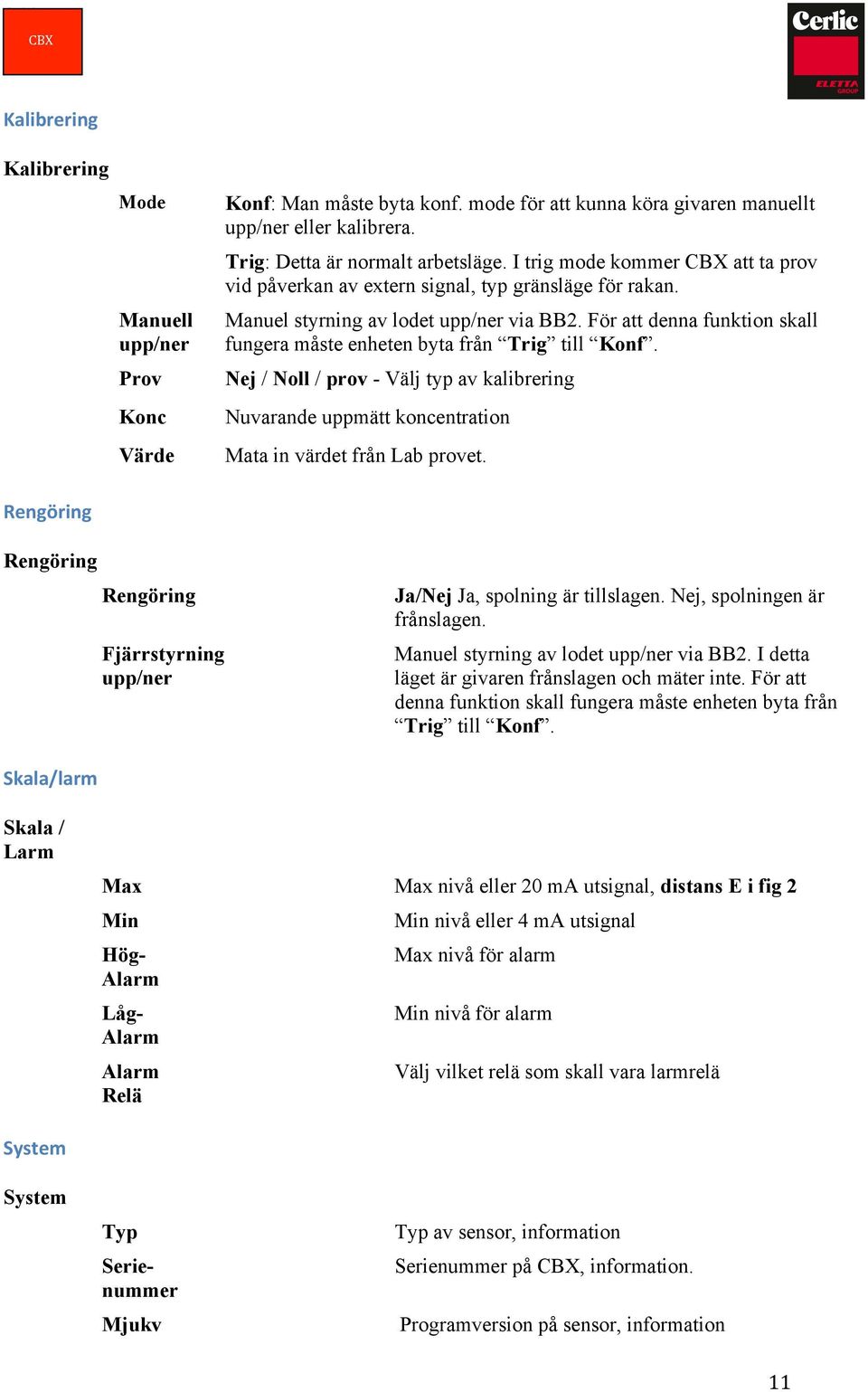

11 Kalibrering Kalibrering Mode Manuell upp/ner Prov Konc Värde Konf: Man måste byta konf. mode för att kunna köra givaren manuellt upp/ner eller kalibrera. Trig: Detta är normalt arbetsläge. I trig mode kommer att ta prov vid påverkan av extern signal, typ gränsläge för rakan. Manuel styrning av lodet upp/ner via BB2. För att denna funktion skall fungera måste enheten byta från Trig till Konf. Nej / Noll / prov - Välj typ av kalibrering Nuvarande uppmätt koncentration Mata in värdet från Lab provet. Rengöring Rengöring Rengöring Fjärrstyrning upp/ner Ja/Nej Ja, spolning är tillslagen. Nej, spolningen är frånslagen. Manuel styrning av lodet upp/ner via BB2. I detta läget är givaren frånslagen och mäter inte. För att denna funktion skall fungera måste enheten byta från Trig till Konf. Skala/larm Skala / Larm Max Max nivå eller 20 ma utsignal, distans E i fig 2 Min Hög- Alarm Låg- Alarm Alarm Relä Min nivå eller 4 ma utsignal Max nivå för alarm Min nivå för alarm Välj vilket relä som skall vara larmrelä System System Typ Serienummer Mjukv Typ av sensor, information Serienummer på, information. Programversion på sensor, information 11

12 Info Service Ch1 Ch2 Antal prov Information Information Antal prov som en tagit sedan förra omstarten. Enbart för Cerlic Controls System Timer Timer Inter min Relä Nästa tid Till/Från. Stänger av eller slår på timerfunktionen. Fördröjning i minuter tills nästa lodning Relä 1/ Relä 2. Konfigurerar relä på BB2/BB2 som används som timerrelä. Informationsdisplay Om man trycker ê och ENT tangenten samtidigt under en sekund kommer man att få en informationsruta på BB1/BB2 som visar status på. Om man trycker ytterligare en gång på ê och ENT så kommer man att få en grafisk bild av profilen på slamnivån. I profilbilden visas fluffnivå och slamnivå, den översta 120 är fluff och den understa 30 är slamnivå mätt från botten i cm. fig 3 12

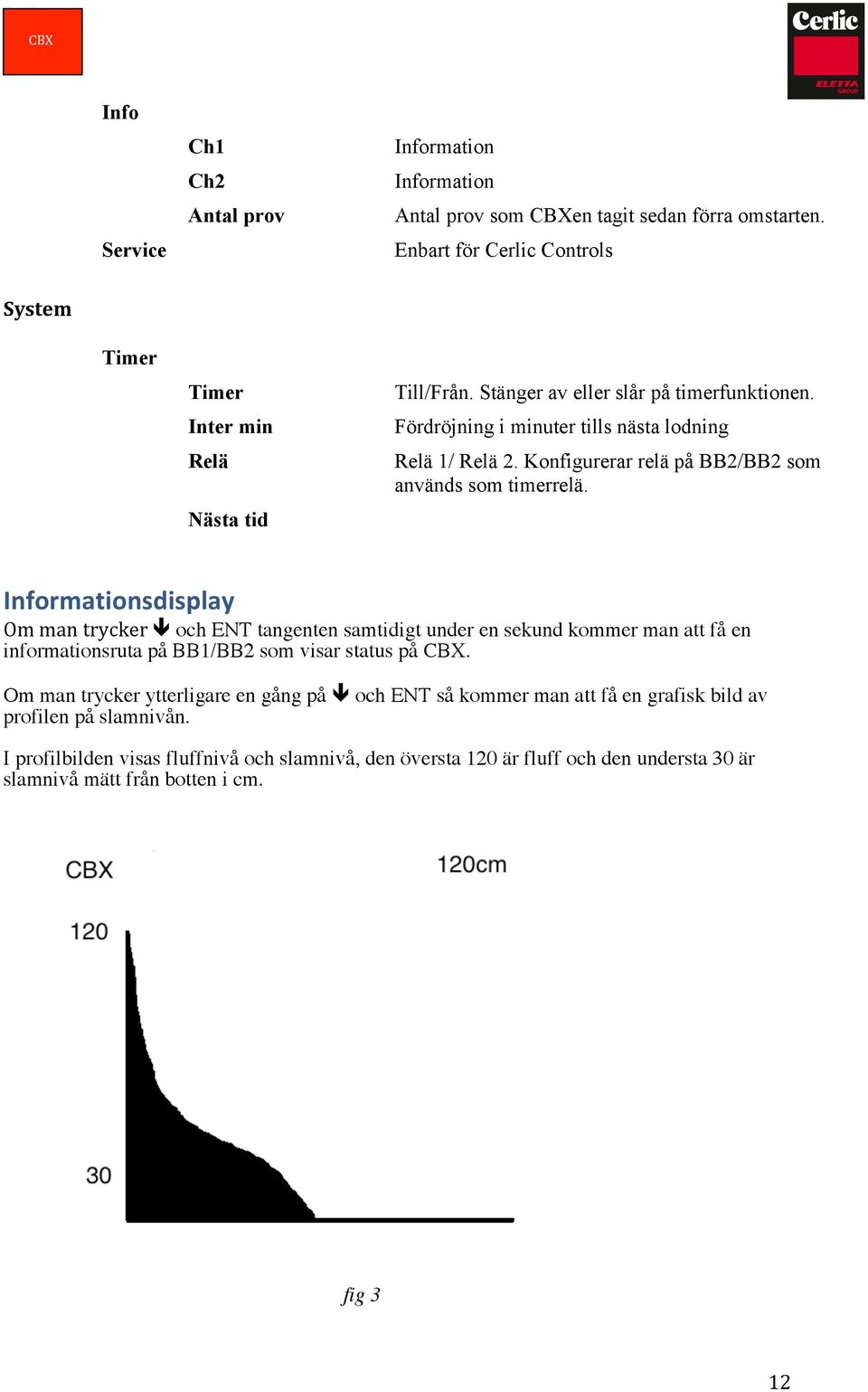

13 Profilmätning användare som vill få en grafisk bild av hur slam och fluff ser ut kan använda profilmätning. Genom att använda 4st ma kanaler ut från BB2, kanal 1 och 2 uppdateras efter varje avlutad lodning. Medan kanalerna, 3 och 4 ger mätdata i realtid under hela lodnings sekvensen. Profilmätning kräver ett expansionskort, normalt har BB2 enheten två 4-20mA kanaler. För att få en bra upplösning på profilen bör man sampla CH1 och CH2 med 1Hz. Anslut expansionskortet till BB2 enheten (art nr ) se bilaga 6. Gör följande steg för att använda profilmätning. - Sätt analoga utgångar på BB2 till alla (inställningar/analog) - Ställ in sekundär till fluff (inställningar/sekundär) - Ställ in mätning till profil (inställningar/ inställningar/mätning) De analoga 4-20mA utsignalerna är konfigurerade på följande sätt vid mätning av profil Kanal 1 Höjden av slamnivån från botten, uppdateras efter varje mätning. Skalningen på utsignalen är samma som (skala/alarm/maxdjup) Kanal 2 Höjden av fluffnivå från botten, uppdateras efter varje mätning. Skalningen på utsignalen är samma som (skala/alram/maxdjup) Kanal 3 Slamkoncentration i realtid vid lodning, annars 0. Skalningen på denna signal är låst till mg/l. Kanal 4 Djup i realtid vid lodning räknat från botten och upp. Skalan är samma som (skala/alarm/max djup). fig 4 13

14 Kalibrering Givarna är fabrikskalibrerade för att ge en noggrann mätning direkt vid installation. Normalt behöver kalibreringen bara verifieras med jämna intervaller. Givarens skick påverkar kalibreringen på följande sätt. Om givaren har fått en beläggning på fönstren i mätgapet kommer den att visa ett för högt värde. Noll- kalibrering görs i rent vatten utan direkt solljus. Slamprov görs med slam med känd koncentration. Kalibrering av givare Följande steg görs i menyn Kalibrering på BB2. 1. Ställ en i konfiguration konf mode (Kalibrering/Mode). Den gröna LED lampan på dörren skall böja blinka. 2. Sänk ner givaren i kalibreringsposition genom att använda Manual upp/ner till ca 1m under spolröret i kalibreringsmenyn. Rengör givaren noggrant. 3. Sätt givaren i rent vatten eller i slam beroende på typ av kaliberring. 4. Gå till ta prov i kalibreringsmenyn och välj antingen noll eller prov beroende på typ av kalibrering. 5. Vid kalibrering med slam skriv in slamkoncentrationen från Lab resultatet i kalibreringsmenyn. 6. Ställ tillbaka en i arbetsläge trig mode (kalibrering/mode) och avsluta alla menyer för att spara ändringarna. 7. Den gröna LED lampan på dörren skall nu återgå till fast sken som indikerar arbetsläge. 14

15 Beskrivning av komponenter Slamlodet är ett system som består av ett antal kort och komponenter som är beskrivna nedan. Huvudkort Huvudkortet styr och hanterar alla signaler som fläkt, värme och motorstyrning och BB2 kommunikation. All data som hanteras från givaren till BB2 är digitalt. fig 5 Pickup kort Pickup kortet sköter den trådlösa kommunikation och kraft som överförs till kabeltrumman. Pickup kortet sitter monterat på en fjädrande arm för att säkerställa signalöverföringen. fig 6 Axlekort Axelkortet är fast monterat på kabeltrumman och har en trådlös kraft och kommunikationsöverföring med pickup kortet. Givarkabeln är ansluten till axelkortet. fig 7 15

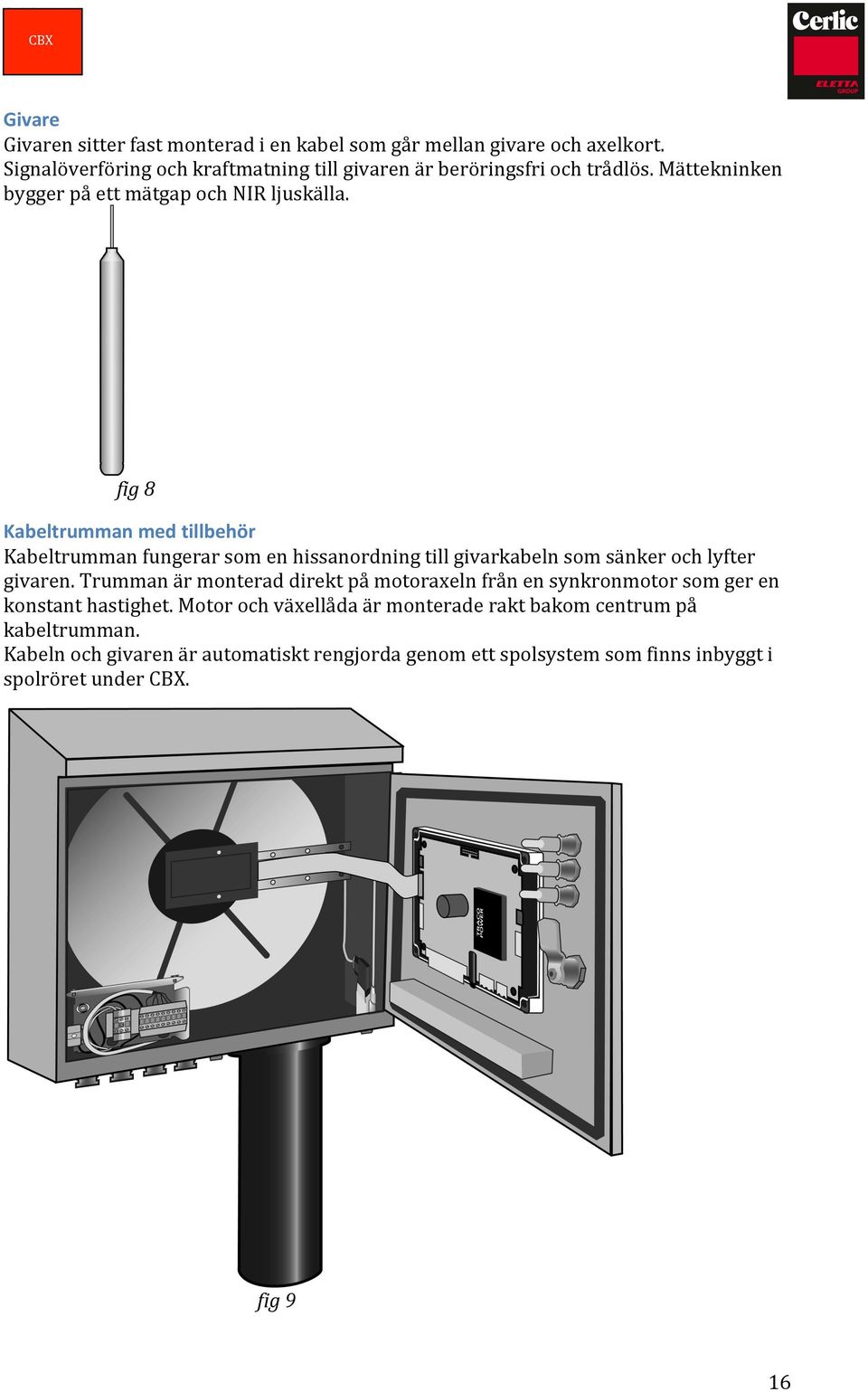

16 Givare Givaren sitter fast monterad i en kabel som går mellan givare och axelkort. Signalöverföring och kraftmatning till givaren är beröringsfri och trådlös. Mättekninken bygger på ett mätgap och NIR ljuskälla. fig 8 Kabeltrumman med tillbehör Kabeltrumman fungerar som en hissanordning till givarkabeln som sänker och lyfter givaren. Trumman är monterad direkt på motoraxeln från en synkronmotor som ger en konstant hastighet. Motor och växellåda är monterade rakt bakom centrum på kabeltrumman. Kabeln och givaren är automatiskt rengjorda genom ett spolsystem som finns inbyggt i spolröret under. fig 9 16

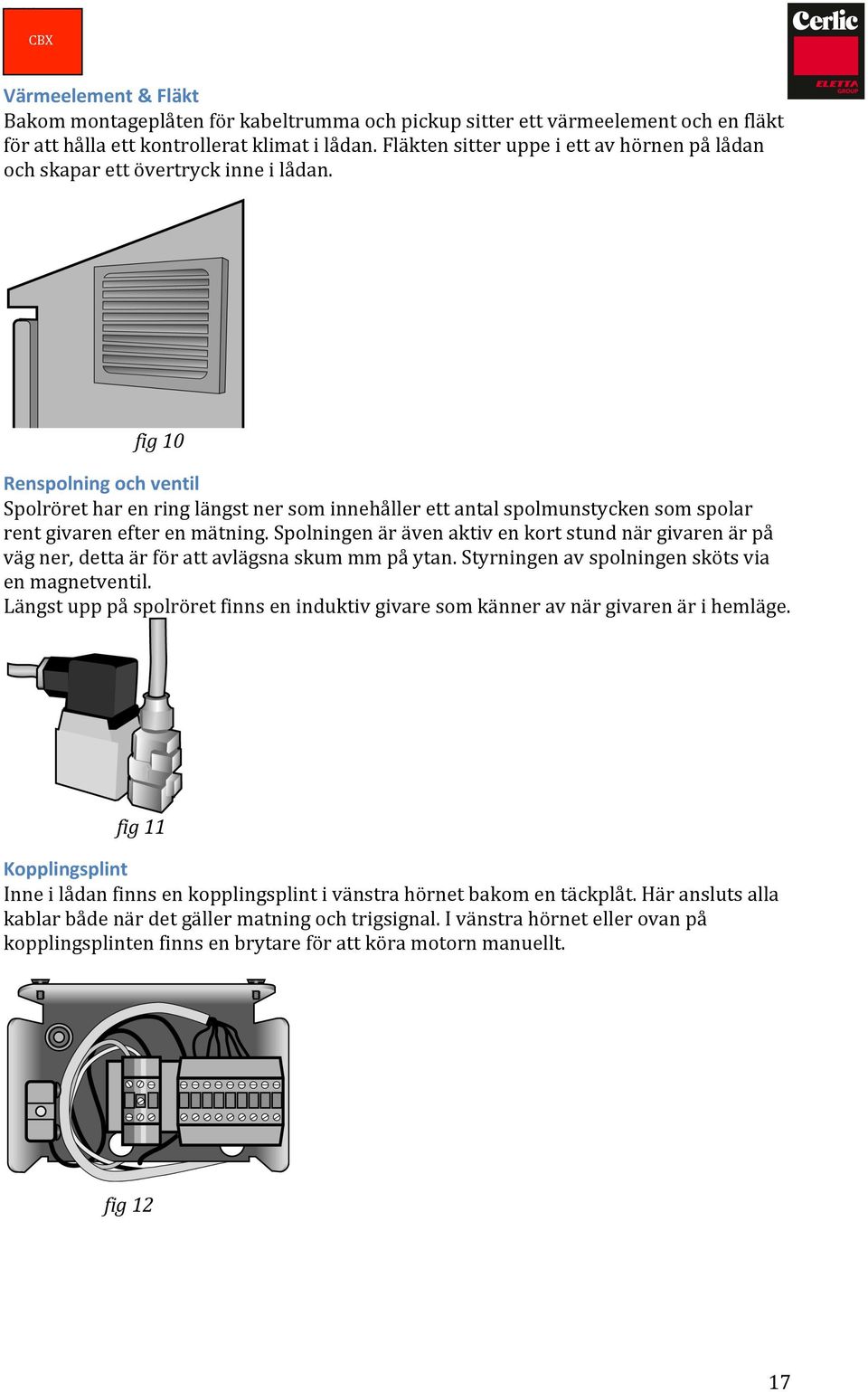

17 Värmeelement & Fläkt Bakom montageplåten för kabeltrumma och pickup sitter ett värmeelement och en fläkt för att hålla ett kontrollerat klimat i lådan. Fläkten sitter uppe i ett av hörnen på lådan och skapar ett övertryck inne i lådan. fig 10 Renspolning och ventil Spolröret har en ring längst ner som innehåller ett antal spolmunstycken som spolar rent givaren efter en mätning. Spolningen är även aktiv en kort stund när givaren är på väg ner, detta är för att avlägsna skum mm på ytan. Styrningen av spolningen sköts via en magnetventil. Längst upp på spolröret finns en induktiv givare som känner av när givaren är i hemläge. fig 11 Kopplingsplint Inne i lådan finns en kopplingsplint i vänstra hörnet bakom en täckplåt. Här ansluts alla kablar både när det gäller matning och trigsignal. I vänstra hörnet eller ovan på kopplingsplinten finns en brytare för att köra motorn manuellt. fig 12 17

18 Bilaga 6, Expansionskort, 4-20mA utgångsmodul Introduktion Expansionskortet för BB2 modulen används för att lägga till 2st 4-20mA till de 2st 4-20mA (totalt 4 st 4-20mA) som finns ursprungligen på BB2 kortet. Det förutsätts i denna manual att användaren har grundkunskaper i hur 4-20mA utgångar fungerar. Översikt Expansionsmodulen har två aktiva 4-20mA utgångar. Den kopplas på BB2 kortet genom en 34pin kontakt och låses med tre M2,5skruvar. fig CH mA - + CH mA Montering av 4-20mA expansionsmodulen på BB2 kortet När 4-20mA expansionsmodulen skall monteras på BB2 kortet är det viktigt att man har brutit strömmen till BB2 lådan. För att minska risken till att man skadar elektroniken måste man röra ett jordplan och säkerställa att man inte utsätter elektroniken för någon statisk elektricitet. Säkerställ att alla 34 pinnarna på kontakten sitter korrekt i kontakten och att alla tre M2,5 skruvarna är monterade. När expansionsmodulen sitter korrekt monterad kommer det att visa följande information på displayen när BB2 enheten startar. 4-20mA men man kan även se information under BB2 inställningar, Exp.module. 18

19 fig 14 Montera expansionsmodulen enligt bild ovan Kopplingsschema Koppla in 4-20mA utgångarna enligt nedanstående kopplingstabell Pin Name Function Nr Namn Funktion 1 Ch3 - Kanal 3 retur 2 Ch3 + Kanal 3 positiv 3 Ch4 - Kanal 4 retur 4 Ch4 + Kanal 4 positiv Uppstart med 4-20 ma expansionsmodul Detta är en steg för steg instruktion för upp start av BB2 med expansionsmodult för två extra 4-20mA utgångar. Säkerställ att spänningen är avslagen till BB2 enheten. Öppna fronten på BB2 enheten och identifiera kontakten till modulen (se sida 29) Säkerställ att det inte finns någon statisk elektricitet genom att beröra ett jordplan och BB2 enheten. Finns det EMC utrustning tillgänglig använd det. Montera expansionskortet i BB2 lådan, säkerställ att alla 34 pinnarna sitter korrekt i kontakten på BB2 kortet. Skruva fast alla tre M2,5 skruvarna som följer med modulen. Koppla in ma lopen, negativ till plint 1 och 3, positive till 2 och 4. Slå på spänningen till BB2 enheten och se efter om expansionskortet identifieras vid uppstart. Det går även att hitta under menyn, Inställningar/Exp.module 19

20 Teknisk specifikation för 4-20mA modul Tillverkare Namn Storlek Vikt Temperatur drift Temperatur lager Utsignal Cerlic Controls AB, Sweden BB2 4-20mA expansionskortet 86 x 54mm 35g C ( F) 0-60 C ( F) Två (2 ) 4 20 ma, galvanisk isolerad, Max 450 ohm Bilaga 1, Montering av räckesmontage Stativet består av två profiler, en höger och en vänster som hålls parallellt med två mellan liggare. Montera stativet enligt fig 13. Montera stativet på räcket med de skruvar som följer med. Montera sedan en ovan på stativet och justera med de två skruvarna så att den står horisontellt. fig 15 20

21 Bilaga 2, Anslutning av spolvatten Givaren och kabeln spolas ren genom att ansluta spolvatten till. På undersidan av skåpet, sett framifrån sitter en anslutning med ½ NPT anslutning, hane. Anslut en slang med minst ½ diameter för renspolning. Vattentrycket får ej överstiga 6 bar (90psi) Bilaga 3, Kopplings schema Kopplingsschema för den interna kopplingen och inkoppling av matning och skrapbrytare. Kopplingsschema för huvudkortet som sitter i dörren. fig 16 fig 17 21

22 Bilaga 4, Säkerhetsföreskrifter CE märkning Produkten är CE märkt och följer EU direktiven som följer nedan, Installation av utrustningen får endast utföras av behörig personal en får inte installeras så att säkerheten på anläggningen påverkas eller där det föreligger risk för explosion, Ex krav. Drift och service får bara utföras av utbildad personal Utrustningen bör installeras med en säkerhetsbrytare för att underlätta installation och service. Certificate of conformity: en uppföljer följande EC direktiv 73/23/EEC Låg volts direktivet 93/68/EEC 89/336/EEC EMC direktivet 92/31/EEC och 93/68/EEC Standarder EN :2001 Elektromagnetisk kompabilitet (EMC) Part 6-4 Generell standard Standard för industriell miljö EN :2001 Elektromagnetisk kompabilitet (EMC) Part 6-2 Generell standard - Strålning för industriell miljö EN :2001 Säkerhetsföreskrifter för elektrisk utrustning, mätning, kontroll och laboratorium. Underhåll Elektroniken har ett inbyggt system för att övervaka givare, kommunikation och mekanik. Vi rekommenderar ändå en regelbunden visuell inspektion av mekanik och givare enligt nedanstående schema. 22

23 Manuel körning av Det är möjligt att initiera ett prov från BB2 panelen om en är i arbetsläge (trig mode). Håll pil nedåt på BB2 panelen intryckt i 5sec för att starta ett prov. Om man av någon anledning skulle vilja avbryta ett manuellt startat prov kan man trycka på pil upp på BB2 panelen. en återgår automatiskt till arbetsläge efter utfört prov. ê Håll intryckt i 5 sec för att startar ett prov. é Avbryter omgående ett manuellt startat prov. Underhålls schema En gång i månaden En gång i halvåret En gång om året Kontrollera givaren och rengör om den är smutsig eller om det finns avlagringar. Torka av linserna Gör en kontroll i rent vatten att givaren visar runt 0. Öppna lådan och visuellt undersök enheten. Olja löphjulet med silicon spray. Rengör givarkabeln vid behov och gör en visuell undersökning av mekaniken. Kontroll av fläkt och luftfilter. Kabel och givare Undersök att kabeln ligger rätt på kabeltrumman och att den matar ut normalt och inte har några skador. Givarlinser Kontrollera linserna. Rengör med en mjuk trasa och använd vatten eller Cerlic CSC rengöringsvätska för att undvika repor. Kontrollera att linserna ser blanka och fina ut och inte har en matt yta av avlagringar. Fläkt Kontroll av luftfilter, ta bort kåpan till flaktäkten från utsidan med handkraft. Luftfiltret kan behöva tvättas/bytas beroende på miljön som en sitter i. Kontrollera att fläkten startat varje gång givaren går ner och tar ett prov. Det är viktigt att fläkten fungerar, om det uppstår kondens i lådan kan det skada elektroniken. Skruvar och mekanik Kontrollerar att fästskruvar och kabeltrumman sitter fast och att inget sitter löst och skramlar Givarkontroll Kontrollera givaren i rent vatten, den skall visa mellan Sätt fingret i mätgapet och den skall visa mellan mg/l beroende på kalibrering Felsökning Om ett strömavbrott har orsakat ett stopp av kan man återställa den genom att bryta strömmen till både BB2 och samtidigt. 23

24 Larm Ett antal olika alarm kan presenteras på BB2 enheten i klartext. Vissa av dessa alarm kan behöva att bekräftas med att trycka ENTER SENSOR TILT betyder att givaren har träffat något på vägen ner och lutat mera än 45grader. När detta händer återgår givaren omgående till hem läget och behåller föregående mätning på utsignalen. SENSOR ERROR betyder att givaren har problem med kommunikationen till eller BB2. Givaren kommer att omgående återgå till hem läge och kommer att försöka att starta givaren 5 gånger i hemläge innan den ger alarm, röd lampa på. SENSOR STOPPED betyder att kalbeltrumman har stannat av någon anledning. kommer att omgående visa en röd lampa på en. SOFTWARE betyder att mjukvaran på och BB2 inte är helt kompatibel. Kontakt Cerlic Controls AB för en uppdatering. 8. Kontaktinformation Besök/Leveransadress: Cerlic Controls AB Mälarvägen 3, 2 tr SEGELTORP Tel Postadress: Box 5084, Kungens Kurva 9. Garanti Samtliga instrument från Cerlic Controls AB kontrolleras och provas noggrant och genomgår en sträng kvalitetssäkring. Cerlic lämnar därför garanti på sina mätinstrument. 1. Vi lämnar garanti i enlighet med följande regler (nr 2-7) i form av kostnadsfritt felåtgärdande av instrumentet för material- och tillverkningsfel som bevisligen inträffat under garantitiden. 2. Garantitiden är 24 månader. Garantitiden börjar vid inköpsdatum. 3. Garantin omfattar inte: Delar som naturligt slits vid användningen eller på annat sätt eller fel på instrumentet som kan sättas i samband med naturligt slitage vid användningen eller på annat sätt. Fel på instrumentet som kan härledas till underlåtenhet att följa givna instruktioner, ej avsedd användning, otillåten driftsmiljö, överbelastning eller bristande underhåll eller skötsel. Fel på instrumentet som orsakats av att tillbehör, påbyggnads- eller reservdelar använts som inte är Cerlic originaldelar. 4. Garantiåtgärd av konstaterade fel går till på så sätt att vi antingen reparerar instrumentet kostnadsfritt eller ersätter det med ett felfritt instrument (ev. även en efterföljande modell). Utbytta instrument eller delar övergår till vår ägo. 24

25 5. Garantin ska tas i anspråk under garantitiden. På fakturan ska inköpsdatum och produktbeteckning klart framgå. 6. Garantin utesluter alla andra anspråk än den rätt till felåtgärd av instrumentet som nämns i garantivillkoren. 7. Garantitiden för instrument kan varken förlängas eller förnyas. Garantierna ovan gäller för instrument som köpts inom EU och som används där. 10. Specifikation, Tillverkare Namn Art nr Mått Vikt Kapsling Mätprincip Cerlic Control AB, Sweden. Made in Sweden A (220V/1/50) Europa B (110 V/1/60) US Se ritning fig Kg (46 Ib) inklusive räckesmontering IP65 (NEMA4), Rostfritt stål Genomlysning med optisk givare i NIR området för mätning av koncentration av suspenderande ämnen. Spänningsmatning 115 V/1/60 Hz (US) P/N B V 50 Hz (Europa) P/N A Säkring (S1) 5 A(T1AH, 20 x 5 mm säkring) Förbrukning prov Max 450 W (24 V elektronik) Förbrukning väntläge 10 W Temperatur drift Temperatur förvaring Värmeelement Trig signal Givare Motor 230 V) Givarhastighet Mätområde Noggrannhet givare Noggrannhet nivå - 5 C to +50 ºC (- 4 F to 122 F) (- 20 C to +50 ºC med jacka) - 20 C to +60 ºC (- 4 F to 140 F) Full effekt under 5 ºC (41 F), ingen effekt över 15 ºC (59 F) Slutande, normalt öpen kontakt. 24 VDC matas från en. Vattentät till 10m (30 ft.) Rostfritt stål 2343 med kabel PUR 1800 v/m synkronmotor med utväxling 1:100 (1500 v/m vid Max 15cm/s (12.5 cm/s vid 50 Hz) Max tid för 10 meters (33 ) är 3min m (33 ) 5 % FS 0,5 % FS 25

26 Mått i mm (tum) fig 18 26

27 Serviceblankett Cerlics produkter utvecklas med fokus på användarvänlighet, driftsäkerhet och flexibilitet. Om problem trots det skulle uppträda, fyll i den här blanketten, och i förekommande fall supportblanketten som finns som appendix i manualen för alla instrument i BB2-serien. Ha uppgifterna till hands när Cerlic support kontaktas för att verifiera problemet innan produkten skickas in för service. För att säkerställa kvaliteten på våra reparationer och undvika onödiga kostnader är det viktigt att ifyllda service- och i förekommande fall supportblanketter bifogas redan från början. Datum Ert order nr: Företag Kontaktperson Telefon E-post: Produkt Serie nr: Ge en kort beskrivning av vad problemet är, när det uppträder, hur produkten är installerad och eventuell övrig information som kan hjälpa oss att hitta och avhjälpa felet. Problem Returadress Företag: Gatuadress: Postnummer och ort: Godsmärkning:
