B 2050 sv. Explosionsskyddade industriväxlar. Drifts-och monteringsanvisning

Transkript

1 B 2050 sv Explosionsskyddade industriväxlar Drifts-och monteringsanvisning

2 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Allmänna säkerhets- och användningsanvisningar 1. Allmänt Maskinen kan ha spänningsförande, blanka, eventuellt även rörliga eller roterande delar samt heta ytor i enlighet med sin kapslingsklass under driften. Vid otillåten borttagning av nödvändiga skydd, vid otillåten användning och vid felaktig installation eller användning finns risk för svåra personeller sakskador. Samtliga arbeten under transport, installation och idrifttagning samt vid underhåll ska utföras av kvalificerad personal (nationella föreskrifter för olycksfallsskydd ska följas). Kvalificerad fackpersonal i dessa grundläggande säkerhetsanvisningars mening är personer som har god kännedom om produktens uppställning, montering, idrifttagning samt drift, och som har utbildning och erfarenhet som gör det möjligt för dem att identifiera och undvika eventuella faror och risker. 2. Avsedd användning Produkter från NORD får uteslutande användas på det sätt som anges i katalogen och i produkternas tillhörande tekniska dokumentation. Förutsättningen för en störningsfri drift och för att eventuella garantianspråk ska kunna ställas är att drift- och monteringsanvisningen följs. Läs därför drift- och monteringsanvisningen innan du börjar arbeta med maskinen! Drift- och monteringsanvisningen innehåller viktiga serviceanvisningar. Den måste därför alltid förvaras i närheten av maskinen. Alla uppgifter rörande tekniska specifikationer och tillåtna förutsättningar på uppställningsplatsen måste absolut följas. 3. Transport, förvaring Följ anvisningarna för transport, förvaring och korrekt hantering. 4. Uppställning Skydda maskinen mot otillåten belastning. Det är särskilt viktigt att se till att inga komponenter böjs eller ändras under transport och hantering. Undvik att röra vid de elektroniska komponenterna och kontakterna. 5. Elektrisk anslutning Följ gällande nationella föreskrifter för förebyggande av olycksfall (till exempel tyska BGV A3, tidigare VBG 4) vid arbeten med trefasmotorer som står under spänning. Den elektriska installationen skall utföras enligt tillämpliga föreskrifter (till exempel ledningsarea, säkringar, skyddsledaranslutning). Anvisningar om korrekt installation i EMC-hänseende exempelvis skärmning, jordning och ledningsdragning finns att läsa i trefasmotorernas dokumentation. Det åligger maskin- /anläggningstillverkaren att säkerställa att de gränsvärden som anges i EMC-lagstiftningen följs. 6. Drift Vidta angivna säkerhetsåtgärder vid applikationer som kan leda till personskador om maskinen skulle sluta fungera. Anläggningar med monterade enheter från NORD måste vid behov utrustas med extra övervaknings- och skyddsanordningar enligt tillämpliga gällande säkerhetsbestämmelser, som till exempel lagar om tekniska arbetshjälpmedel eller föreskrifter om hur olycksfall förebyggs. Alla skydd och kåpor ska vara stängda under driften. 7. Underhåll och service När maskinen har skiljts från nätspänningen får spänningsförande delar och ledningsanslutningar inte vidröras omedelbart eftersom kondensatorerna kan vara uppladdade. Ytterligare information finns att läsa i dokumentationen. Spara de här säkerhetsanvisningarna! 2 B 2050 sv-1819

3 Dokumentation Dokumentation Beteckning: B 2050 Materialnr: Serie: Växlar och växelmotorer Typserie: SK 5207 SK och SK 5217 SK Växeltyper: Industriväxlar Versionslista Titel, datum Beställningsnummer Anmärkningar B 2050, Februari 2013 B 2050, September 2014 B 2050, April 2015 B 2050, Mars 2016 B 2050, Maj 2017 B 2050, Maj / / 3814 Allmänna korrigeringar / 1915 Allmänna korrigeringar / 0916 Omarbetning ATEX-dokumentation / Komplettering tillval Utökning serie, Nya försäkran om överensstämmelse, Allmänna korrigeringar / 1817 Omarbetning / 1819 Omarbetning ATEX-dokumentation Komplettering av serie MAXXDRIVE XT Nya försäkran om överensstämmelse Allmänna korrigeringar Tabell 1: Versionslista B 2050 B 2050 sv

4 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Anmärkning om upphovsrätt Detta dokument ingår som en del i den maskin som beskrivs här, och måste ställas till alla användares förfogande i lämplig form. Det är förbjudet att på något sätt bearbeta, ändra eller dra ekonomisk vinning av dokumentet. Utgivare Getriebebau NORD GmbH & Co. KG Getriebebau-Nord-Straße Bargteheide, Germany Fon +49 (0) / Fax +49 (0) / Member of the NORD DRIVESYSTEMS Group 4 B 2050 sv-1819

5 Utgivare B 2050 sv

6 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Innehållsförteckning 1 Anmärkningar Allmänna anvisningar Säkerhets- och anvisningssymboler Förklaring av använda markeringar Avsedd användning Säkerhetsanvisningar Övriga underlag Beskrivning av växlar Typbeteckningar och växeltyper Monteringsanvisning, förvaring, förberedelse, uppställning Transport av växeln standardväxlar med motoradapter i omrörarutförande på motorsvängarm eller fundamentram Förvaring Långtidsförvaring Kontroll av växeln Kontrollera märkskyltens uppgifter Kontroll av konstruktionen Förberedelser för uppställning Ställa upp växeln Motor (tillval: IEC, NEMA) Växlar med hålaxel (tillval: A, EA) Hålaxel med fästelement (tillval: B) Hålaxel med spännelement (tillval: S) Växlar i flänsutförande (tillval: F, FK, VL2/3/4/5, KL2/3/4) Motorfundamentram och motorsvängarm (tillval: MS, MF) Internt kylsystem (tillval: CC) Externt kylsystem (tillval: CS1-X, CS2-X) Cirkulationssmörjning (tillval: LC, LCX) Momentarm (tillval: D, ED, MS) Täckkåpa (tillval: H, H66, FAN, MF.., MS ) Nav på växelaxlar Radial- och axialkrafter Drivkoppling Klokoppling Hydraulkoppling Kuggkoppling Koppling på utgående axel Sensorer för växelövervakning Efterlackering Temperaturklistermärke Idrifttagning Oljenivå och avluftning Cirkulationssmörjning (tillval: LC, LCX) Växelkylning med fläkt (tillval: FAN) Internt kylsystem (tillval: CC) Externt kylsystem (tillval: CS1-X, CS2-X) Temperaturövervakning (tillval: PT100) Backspärr/frihjul (tillval: R, WX) Kontrollera växeln Temperaturmätning Drift i ex-område B 2050 sv-1819

7 Innehållsförteckning 4.11 Kontrollista Obligatoriskt Tillval Inspektion och underhåll Inspektions- och underhållsintervall Inspektions- och underhållsarbeten Visuell kontroll Driftljud Växelkylning med fläkt (tillval: FAN) Värmeväxlare (tillval CS2) Täckkåpa och påbyggnadsadaptrar (bara 2D) Axeltätningsringar Oljenivå Oljenivåskruv Oljesynglas/oljenivåglas (tillval: OSG), oljenivåindikering (tillval: OST) Oljemätsticka (tillval: PS) Oljetank (tillval: OT) Ventilation och avluftning Ventilationsfilter (tillval: FV) Cellulosafilter (tillval: EF) Tryckavluftning (tillval: DR) Gummibussning (tillval: ED) Ledningar Rörledningar (tillval: LC, LCX, OT) Slangar (tillval: LC, LCX, CS1, CS2, OT) Oljefilter (tillval: CS1-X, CS2-X, LC/LCX) Lager i utgående fläns (tillval: VL2/3/4/6, KL2/3/4/6) Temperaturklistermärke (gäller bara för T4 el. T < 135 C) Avlägsna damm Oljebyte Internt kylsystem (tillval: CC) Lager i växeln Växelövervakning (bara 2G/2D) Motståndstermometer Tryckvakt Helrenovering Tillåten driftstid (bara 2G/2D) 88 6 Skrotning Bilaga Standardpositioner oljeavtappning, avluftning och oljenivå Monteringsposition Kuggväxlar Vinkelkuggväxlar Smörjmedel Rullagerfett Smörjoljetyper Smörjoljemängd Raka kuggväxlar Vinkelväxlar Vinkelväxel MAXXDRIVE XT Skruvarnas åtdragningsmoment Fastskruvningsytornas toleransvärden Driftstörningar Läckor och täthet Försäkran om överensstämmelse Explosionsskyddade växlar och växelmotorer, kategori 2G och 2D Explosionsskyddade växlar och växelmotorer, kategori 3G och 3D Reparationsanvisningar Reparation Information på Internet Förkortningar B 2050 sv

8 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Bildförteckning Bild 1: 2-stegs vinkelväxel MAXXDRIVE XT Bild 2: Transport standardväxlar Bild 3: Transport växlar med motoradapter Bild 4: Transport växlar i omrörarutförande Bild 5: Transport växlar på motorsvängarm eller fundamentram Bild 6: Märkskylt (exempel) Bild 7: Motortyngdpunkt Bild 8: Montera koppling på motoraxeln Bild 9: Applicera smörjmedel på axeln och navet Bild 10: Montera och demontera fästelement (schematisk bild) Bild 11: Montera maskinens homogena axel vid specialhålaxlar med spännelement Bild 12: Monterat spännelement Bild 13: Kyllock med monterad kylspiral (schematisk bild) Bild 14: Industriväxel med kylsystem CS1-X och CS2-X Bild 15: Hydraulschema industriväxel med kylsystem CS1-X och CS2-X Bild 16: Momentarmens tillåtna monteringsavvikelser (tillval D och ED ) (schematisk bild) Bild 17: Korrekt montering av drivelement Bild 18: Exempel på en enkel hissanordning Bild 19: Tillåten kraftinledning till in- och utgående axlar Bild 20: Kopplingsstift-säkring med separat mekanisk brytare Bild 21: Temperaturklistermärkets placering på kuggväxlar och koniska kuggväxlar Bild 22: Aktivera tryckavluftning Bild 23: Industriväxel med backspärr (schematisk bild) Bild 24: ATEX-märkning Bild 25: Temperaturklistermärke Bild 26: MSS7-tätning Bild 27: Kontrollera oljenivån med oljesticka Bild 28: Kontrollera oljenivån med oljemätsticka Bild 29: Ventilationsfilter (tillval FV) Bild 30: Cellulosafilter (tillval EF) Bild 31: Oljeskruvhålens numrering på SK 5207 SK Bild 32: Oljeskruvhålens numrering på SK SK Bild 33: Monteringspositioner för kuggväxlar med standardmonteringsyta Bild 34: Monteringspositioner för vinkelkuggväxlar med standardmonteringsyta Bild 35: Försäkran om överensstämmelse kategori 2G/2D, märkning enligt DIN EN Bild 36: Försäkran om överensstämmelse kategori 2G/2D, märkning i enlighet med DIN EN ISO Bild 37: Försäkran om överensstämmelse kategori 3G/3D, märkning enligt DIN EN Bild 38: Försäkran om överensstämmelse kategori 3G/3D, märkning i enlighet med DIN EN ISO B 2050 sv-1819

9 Tabellförteckning Tabellförteckning Tabell 1: Versionslista B Tabell 2: Typbeteckningar och växeltyper Tabell 3: Utföranden och tillval Tabell 4: Förklaring av märkskylt Tabell 5: Motorvikter IEC och NEMA Tabell 2: Motorvikter Transnorm Tabell 6: Oljeutrymmenas leveransskick Tabell 7: Lyftvarvtal för backspärrar SK SK Tabell 8: Lyftvarvtal för backspärrar SK SK Tabell 9: Lyftvarvtal för backspärrar SK SK Tabell 10: Inspektions- och underhållsintervall Tabell 11: Skrotning av material Tabell 12: Husalternativens position vid oljeskruvarnas hål (standardmonteringspositioner) Tabell 13: Rullagerfett Tabell 14: Smörjoljetabell Tabell 15: Smörjmedelsmängder raka kuggväxlar Tabell 16: Smörjmedelsmängder vinkelväxlar Tabell 17: Smörjmedelsmängder vinkelväxel MAXXDRIVE XT Tabell 18: Skruvarnas åtdragningsmoment Tabell 20: Översikt driftstörningar Tabell 21: Definition av läckage i enlighet med DIN B 2050 sv

10 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 1 Anmärkningar 1.1 Allmänna anvisningar Läs igenom den här bruksanvisningen noga innan du arbetar med växeln och tar den i drift. Följ anvisningarna i den här bruksanvisningen. Bruksanvisningen med all tillhörande specialdokumentation ska förvaras i växelns omedelbara närhet. NORD Drivesystems övertar inget ansvar för personskador, materiella skador eller ekonomisk förlust som orsakas av att bruksanvisningens instruktioner inte har följts, vid användarfel, om personal med otillräckliga kvalifikationer har satts i arbete eller om växeln, inklusive på- eller inbyggda komponenter, har använts på ett inte avsett sätt eller om dessa har modifierats. Allmänna slitdelar, som till exempel axeltätningsringar, ingår inte i garantin. Om andra komponenter har byggts in eller på växeln (t.ex. motor, kylanläggning, trycksensor o.s.v.), eller om komponenter (t.ex. kylanläggning) har lagts till ordern ska även dessa komponenters bruksanvisningar följas. Följ även motorns bruksanvisning för växelmotorer. Kontakta NORD om det är något i bruksanvisningen som du inte förstår eller om du behöver ytterligare bruksanvisningar och information. 1.2 Säkerhets- och anvisningssymboler Förklaring av använda markeringar FARA FARA Anger en omedelbart hotande fara som kan leda till allvarliga personskador eller dödsfall. Anger en omedelbart hotande fara som kan leda till allvarliga personskador eller dödsfall. Innehåller viktiga anvisningar avseende explosionsskydd. VARNING VAR FÖRSIKTIG OBSERVERA Information Anger en potentiellt farlig situation som kan leda till allvarliga personskador eller dödsfall. Anger en potentiellt farlig situation som kan leda till lättare eller mindre personskador. Anger en potentiellt riskfylld situation som kan leda till att produkten eller omgivningen skadas. Anger användartips och nyttig information. 10 B 2050 sv-1819

11 1 Anmärkningar 1.3 Avsedd användning Dessa växlar är avsedd för att skapa en vridrörelse i industrianläggningar. De uppfyller kraven för explosionsskydd i enlighet med direktiv 2014/34/EU för den kategori som anges på märkskylten. Enheter från kategorierna IID och IIG får inte blandas under drift. I fall av en hybridblandning upphör växelns ATEX-godkännande att gälla. Maskinen får inte tas i drift (starta avsedd drift) innan det är fastställt att den motsvarar nationell lagstiftning och nationella direktiv. EMC-direktivets 2004/108/EG och maskindirektivets 2006/42/EG tillämpliga avsnitt ska särskilt beaktas. VARNING Explosionsrisk Det är endast tillåtet att montera och använda komponenter som motsvarar gällande bestämmelser i direktiv 2014/34/EG. Beakta försäkran om överensstämmelse samt säkerhetsanvisningar för alla komponenter. VARNING Fara för personer Vidta angivna säkerhetsåtgärder vid användning som kan leda till personskador om växeln eller växelmotorn skulle sluta att fungera. Spärra av ett stort riskområde. VARNING Sak- och personskador Om växeln inte används i enlighet med dimensioneringen kan det leda till växelskador eller till att komponenter slutar fungera i förtid. Det kan inte uteslutas att personskador kan uppkomma. Följ ovillkorligen märkskyltens tekniska information. Beakta dokumentationen. B 2050 sv

12 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning ATEX-antändningsrisker enligt DIN EN ISO Följande utförande har tillämpats: Åtgärder för att säkerställa konstruktionssäkerhet c. Hållfasthets- och värmeberäkningar för alla användningstillfällen. Val av lämpliga material, komponenter. Beräkning av rekommenderat intervall för helrenovering. Kontrollintervall för en smörjmedelsnivå som säkerställer smörjning av lager, tätningar och kuggar. Erforderlig termisk kontroll vid idrifttagning. Åtgärder för att säkerställa inneslutning i vätska k. Kuggar smörjs med ett lämpligt smörjmedel. Uppgifter på märkskylten om tillåtna smörjmedel. Uppgifter om smörjmedelsnivåer. Åtgärder för att säkerställa övervakning av tändkällor b. Användning av en temperaturövervakning som antändningsskydd b1. 12 B 2050 sv-1819

13 1 Anmärkningar 1.4 Säkerhetsanvisningar Beakta alla säkerhetsanvisningar, även de som förekommer i de olika kapitlen i den här bruksanvisningen. Följ dessutom alla nationella och övriga föreskrifter som rör säkerhet och olycksfallsskydd. FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Det får inte finnas explosiv atmosfär under något arbete, som exempelvis transport, förvaring, uppställning, elanslutning, idrifttagning, underhåll, service och reparationer. FARA Allvarliga personskador Svåra person- och maskinskador kan uppstå vid felaktig installation, felaktig användning, felaktig manövrering, om säkerhetsanvisningar ignoreras, vid otillåten demontering av husdelar eller skyddskåpor samt om växelns konstruktion ändras. Endast auktoriserade fackmän får utföra arbeten på och med växeln, till exempel transport, förvaring, uppställning, elanslutning, idrifttagning, underhåll, service och reparationer. Följ bruksanvisningen Följ säkerhetsanvisningarna Följ föreskrifterna gällande säkerhet och olycksfallsskydd Säkra krysskilarna före start Växeln får inte byggas om Skyddsanordningarna får inte tas bort Använd hörselskydd vid arbeten i växelns direkta närhet om så behövs Samtliga roterande delar ska förses med ett beröringsskydd. Som standard monteras täckkåpor från NORD. Kåporna måste alltid användas om inget annat beröringsskydd finns. FARA Allvarliga personskador Utsidan på växlar och växelmotorer kan vara väldigt varma under och strax efter driften. Det finns risk för brännskador! Montering och underhåll får endast utföras när växeln står still och är avkyld. Drivenheten måste vara spänningsfri och säkrad mot oavsiktlig start. Använd skyddshandskar. Heta ytor ska förses med ett beröringsskydd. Lättantändliga föremål eller ämnen får inte förvaras i växelns direkta närhet. B 2050 sv

14 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning VARNING Allvarliga person- och sakskador Allvarliga person- eller sakskador på grund av felaktig transport. Inga extra laster får fästas. Transportmedlen och lyftdonen måste ha tillräcklig bärkraft. Rör och slangar måste skyddas mot skador. OBSERVERA Personskador Risk för skärskador på IEC-adaptrarnas, flänsarnas och skyddskåpornas kanter. Fastfrysning vid kontakt vid låga temperaturer. Använd lämpliga skyddshandskar och skyddsglasögon tillsammans med din personliga skyddsutrustning under montering, idrifttagning och inspektioner/underhåll för att undvika att du skadar dig. Vi rekommenderar att du låter NORD-service utföra reparationer på produkter från NORD. 1.5 Övriga underlag Ytterligare information finns att hämta i nedanstående underlag: Kataloger till växlarna (G1000, G1012, G1014, G1035, G1050, G2000) Drift- och underhållsanvisning till elmotorn Eventuella medföljande bruksanvisningar till påbyggda eller anskaffade tillval 14 B 2050 sv-1819

15 2 Beskrivning av växlar 2 Beskrivning av växlar 2.1 Typbeteckningar och växeltyper Växeltyper/typbeteckningar Raka kuggväxlar Vinkelväxlar 2-stegs 3-stegs 2-stegs 3-stegs 4-stegs SK 5207 SK 5307 SK 5217 SK 5407 SK 5507 SK 6207 SK 6307 SK 6217 SK 6407 SK 6507 SK 7207 SK 7307 SK 7217 SK 7407 SK 7507 SK 8207 SK 8307 SK 8217 SK 8407 SK 8507 SK 9207 SK 9307 SK 9217 SK 9407 SK 9507 SK SK SK SK SK SK SK SK SK SK SK SK SK SK SK SK SK SK SK SK SK SK SK SK SK SK Tabell 2: Typbeteckningar och växeltyper Dubbelväxlar består av två sammansatta enkelväxlar. Växlarna SK 5207 SK och SK 5217 SK ska hanteras enligt instruktionerna denna bruksanvisning. Följ informationen i drifts- och monteringsanvisning B 2000 för påbyggda växlar. Typbeteckning för dubbelväxel: t.ex. SK / 7282 (består av enkelväxlarna SK och SK 7282). B 2050 sv

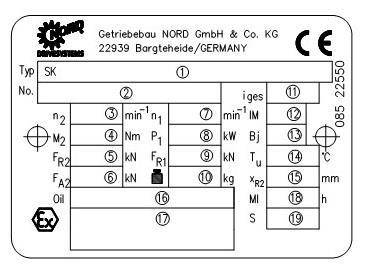

16 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Utföranden/tillval Förkortningar Beskrivning Information på märkskylten Se kapitel 3 Se kapitel 4 Förkortningar Beskrivning Information på märkskylten Se kapitel 3 Se kapitel 4 A Utförande med hålaxel X X K Med elastisk koppling X B Fästelement X X T Med hydrodynamisk koppling X CC Kylspiral X X X MS Motorsvängarm X X CS1 X Kylsystem olja/vatten X X X K Med elastisk koppling X CS2 X Kylsystem olja/luft X X X T Med hydrodynamisk koppling X D Momentarm X X MT Fotfäste för motor X X EA Utgående hålaxel med splines X X NEMA NEMA standardmotormontering X ED2) Elastisk momentarm X OT Oljetank X EV Utgående homogen axel med splines X PT100 Temperatursensor X EW Drivaxel med splines R Backspärr X X F Fläns X X S Spännelement X X FAN Fläkt X V Utgående homogen axel X FK Kragfläns X VL Förstärkt lager X F1 Drivfläns X VL2 Omrörarutförande - förstärkt lager X X H/H66 Täckkåpa som beröringsskydd X X VL3 Omrörarutförande - förstärkt lager X X - Drywell IEC IEC standardmotormontering X VL43) Omrörarutförande - förstärkt lager X X KL2 KL3 KL43) KL63) L LC/ LCX1) 3) Omrörarutförande - standardlager Omrörarutförande - standardlager - Drywell Omrörarutförande - standardlager - True Drywell Omrörarutförande - standardlager - True Drywell - fotmontering Utgående homogen axel på båda sidor X X VL63) - True Drywell Omrörarutförande - förstärkt lager - True Drywell - fotmontering X X VL53) Extruderflänsutförande X X X X W En fri drivaxeltapp X X X W2 Två fria drivaxeltappar X W3 Tre fria drivaxeltappar Cirkulationssmörjning X X X WX3) Nöddriftsenhet X MF... Motorfundamentram X X DRY3) 1) Med tryckvakt 2) Anges endast med ett D på märkskylten 3) Gäller endast ATEX 3G/3D Tabell 3: Utföranden och tillval X X 16 B 2050 sv-1819

17 2 Beskrivning av växlar Somliga utföranden/tillval kan bara användas tillsammans med vissa bestämda växelstorlekar el. modellkombinationer. Bild 1: 2-stegs vinkelväxel MAXXDRIVE XT B 2050 sv

18 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 3 Monteringsanvisning, förvaring, förberedelse, uppställning Vänligen följ alla säkerhetsanvisningar 1.4 "Säkerhetsanvisningar"och varningsanvisningarna i varje kapitel. 3.1 Transport av växeln VARNING Fara på grund av tung last Risk för allvarliga person- och sakskador på grund av att tung last faller ner, pendlar eller välter. För att undvika personskador ska ett stort riskområde spärras av. Vistelse under växeln under transport är förenad med livsfara. Använd transportmedel som är tillräckligt dimensionerade och som är lämpade för transporten. Lyftanordningarna måste vara avsedda för växelns vikt. Uppgifter om växelns vikt står i följesedeln. Om växelmotorn har ytterligare en lyftögla på motorn ska denna inte användas. När växeln transporteras får den endast surras i de därför avsedda fyra transportöglorna. OBSERVERA Halkrisk Om växeln eller dess komponenter har skadats under transporten kan smörjmedel börja läcka. Läckande smörjmedel utgör en halkrisk. Kontrollera drivenheten; den får bara monteras om det varken finns några synliga transportskador eller otätheter. Undersök särskilt att det inte finns några skador på axeltätningsringarna och täcklocken. OBSERVERA Växelskador Växeln kan skadas om den hanteras felaktigt. Undvik att skada växeln. Om fria axeltappar utsätts för stötar leder det till skador i växeln. Axeltapparna får inte användas för att flytta växeln eftersom det kan orsaka stora skador på den. Om det faktiska utförandet skiljer sig mycket från nedanstående illustrationer, eller om extra drivenheter och komponenter finns, kan det behövas ytterligare en fästpunkt. Kontakta i så fall NORD-service. 18 B 2050 sv-1819

19 3 Monteringsanvisning, förvaring, förberedelse, uppställning standardväxlar Växlar får endast transporteras i schacklar, lyftselar eller kättingar i mellan 90 och 70 vinkel till det horisontella läget. Förklaring 1: Lyftsele 2: Schackel : inte tillåtet : tillåtet Bild 2: Transport standardväxlar B 2050 sv

20 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning med motoradapter Växlar med motoradapter får endast transporteras i schacklar, lyftselar eller kättingar i mellan 90 och 70 vinkel till det horisontella läget. Lyftöglorna som finns på motorn får inte användas för transporten. Förklaring 1: Lyftsele 2: Schackel : inte tillåtet : tillåtet Bild 3: Transport växlar med motoradapter 20 B 2050 sv-1819

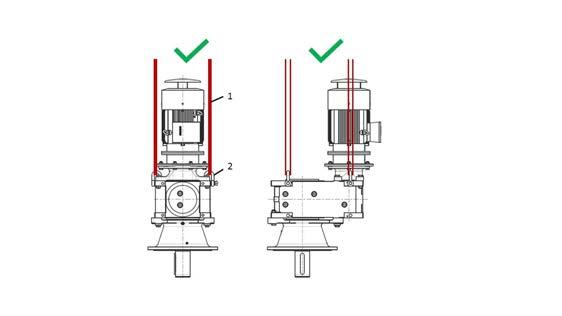

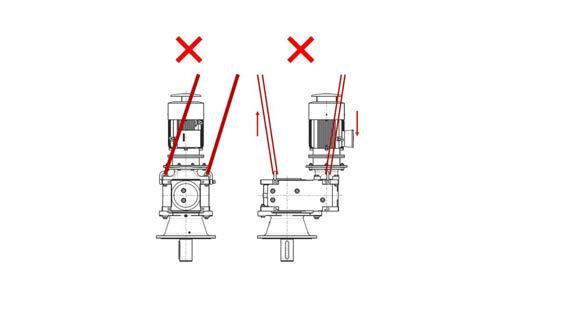

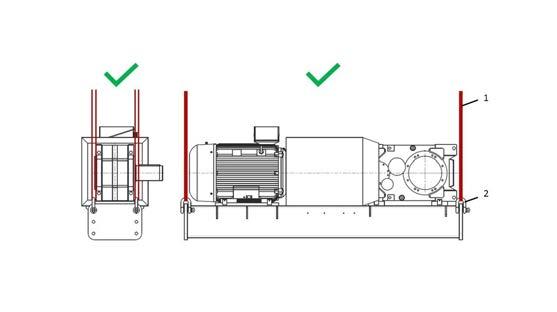

21 3 Monteringsanvisning, förvaring, förberedelse, uppställning i omrörarutförande Växlar i omrörarutförande får endast transporteras i schacklar, lyftselar eller kättingar i mellan 90 och 70 vinkel till det horisontella läget. Lyftöglorna som finns på motorn får inte användas för transporten. Förklaring 1: Lyftsele 2: Schackel : inte tillåtet : tillåtet Bild 4: Transport växlar i omrörarutförande B 2050 sv

22 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning på motorsvängarm eller fundamentram Växlar på motorsvängarm eller fundamentram får endast transporteras i schacklar, lyftselar eller kättingar i mellan 90 och 70 vinkel till det horisontella läget. Använd uteslutande motorsvängarmens eller fundamentramens fästpunkter till detta. Förklaring 1: Lyftsele 2: Schackel : inte tillåtet : tillåtet Bild 5: Transport växlar på motorsvängarm eller fundamentram 22 B 2050 sv-1819

23 3 Monteringsanvisning, förvaring, förberedelse, uppställning 3.2 Förvaring Nedanstående ska följas om växeln ska förvaras en kort tid innan den tas i drift: Ställ växeln i monteringsläge 7.2 "Monteringsposition"och se till att den inte kan falla. Olja in växelhusets blanka ytor och axlar en aning. Förvaringsutrymmet ska vara torrt. Temperaturen ska ligga mellan 5 C och 50 C utan stora temperatursvängningar. Den relativa luftfuktigheten ska vara lägre än 60 %. Utsätt inte för direkt solljus eller UV-ljus. Det får inte finns några aggressiva korrosiva ämnen (förorenad luft, ozon, gaser, lösningsmedel, syror, baser, salter, radioaktivitet med mera) i omgivningen. Det får inte förekomma skakningar eller vibrationer. 3.3 Långtidsförvaring OBSERVERA Personskador En felaktig eller för lång förvaring kan medföra att växeln slutar fungera korrekt. Om den tillåtna förvaringstiden överskrids måste växeln inspekteras innan den tas i drift. Information Långtidsförvaring NORD Drivsystem rekommenderar tillvalet långtidsförvaring om förvaringen eller stilleståndstiden överstiger 9 månader. Med hjälp av tillvalet långtidsförvaring och nedanstående åtgärder kan växeln förvaras i cirka 2 år. Men eftersom den faktiska inverkan är väldigt beroende av lokala förutsättningar gäller tidsangivelserna endast som riktvärden. Växelns och förvaringsutrymmets skick inför en långtidsförvaring: Ställ växeln i monteringsläge (7.2 "Monteringsposition") och se till att den inte kan falla. Reparera eventuella transportskador på den yttre lackeringen. Kontrollera att ett lämpligt rostskyddsmedel har applicerats på flänskontaktytorna och axeländarna; stryk annars på ett lämpligt rostskyddsmedel på dessa ytor. Kontrollera att växlar som ska långtidsförvaras är helt fyllda med smörjmedel eller att VCIkorrosionsskyddsmedel har tillsats växeloljan (se klistermärket på växeln) eller att de är inte fyllda med olja, utan med en liten mängd VCI-koncentrat. Förvaringsutrymmet ska vara torrt. I tropiska områden ska växeln skyddas mot angripande insekter. Temperaturen ska ligga mellan 5 C och +40 C utan stora temperatursvängningar. Den relativa luftfuktigheten ska vara lägre än 60 %. Utsätt inte för direkt solljus eller UV-ljus. Det får inte finns några aggressiva korrosiva ämnen (förorenad luft, ozon, gaser, lösningsmedel, syror, baser, salter, radioaktivitet med mera) i omgivningen. Det får inte förekomma skakningar eller vibrationer. Ändra axelns position inom 9 månader för att förhindra att lagren eller axeltätningsringarna skadas. B 2050 sv

24 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Åtgärder under förvarings- respektive stilleståndstiden Om luftfuktigheten är < 50 % kan växeln förvaras upp till 3 år. Åtgärder före idrifttagningen Byt ut smörjmedlet i växeln före idrifttagningen om förvarings- respektive stilleståndstiden överstiger 2 år, eller om temperaturen avviker mycket från angivna standardvärden under en kort förvaringstid. Om växeln har varit helt fylld under förvaringstiden måste oljenivån sänkas i enlighet med utförandet före idrifttagningen. Växlar utan påfylld olja ska fyllas med olja upp till respektive utförandes nivå före idrifttagningen. VCI-koncentratet kan lämnas kvar i växeln. Smörjmedel ska fyllas på enligt angivelserna om smörjmedelstyp och mängd som anges på märkskylten. 3.4 Kontroll av växeln FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Det får inte finnas explosiv atmosfär under något arbete, som exempelvis transport, förvaring, uppställning, elanslutning, idrifttagning, underhåll, service och reparationer. Växeln måste kontrolleras och får endast monteras om: Inga skador, t.ex. förvarings- eller transportskador, kan urskiljas. Undersök särskilt att det inte finns några skador på axeltätningsringarna, täcklocken och täckkåporna. Ingen otäthet eller oljeförlust är synlig. Det inte finns tecken som tyder på korrosion, felaktig eller fuktig förvaring. Allt förpackningsmaterial har avlägsnats. 24 B 2050 sv-1819

25 3 Monteringsanvisning, förvaring, förberedelse, uppställning 3.5 Kontrollera märkskyltens uppgifter FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Det måste kontrolleras och säkerställas att växeltypen, alla tekniska data samt märkning i enlighet med ATEX stämmer överens med angivelserna i anläggningens resp. maskinernas dokumentation. Märkskylten måste vara fast anbringad på växeln och får inte utsättas för långvarig nedsmutsning. Vänd dig till NORD:s serviceavdelning om märkskylten är oläslig eller skadad. Bild 6: Märkskylt (exempel) B 2050 sv

26 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Förklaring av märkskyltens innehåll Nr Förkortningar Enhet Beteckning Se kapitel 1 Typ SK - NORD växeltyp No. - Tillverkningsnummer 3 n2 min -1 Nominellt varvtal för växelns utgående axel* 4 M2 Nm Max. tillåtet vridmoment för växelns utgående axel 5 FR2 kn Max. tillåten radialkraft för växelns utgående axel FA2 kn Max. tillåten axialkraft för växelns utgående axel n1 min -1 Nominellt varvtal för växelns drivaxel resp. drivmotor* 8 P1 kw Max. tillåten driv- resp. motoreffekt 9 FR1 kn Max. tillåten radialkraft för växelns drivaxel vid tillval W kg Totalvikt itot - Växelns totala utväxling 12 IM - Utförande (monteringsläge) Bj - Tillverkningsår 14 Tu C Växlarnas tillåtna omgivningstemperatur 15 xr2 mm Max. mått för inledningspunkten för radialkraft FR Oil - Växeloljans typ (standardbeteckning) och volym B 2050 sv-1819

27 3 Monteringsanvisning, förvaring, förberedelse, uppställning Förklaring av märkskyltens innehåll Nr Förkortningar Enhet Beteckning Se kapitel 17 - Ex-märkning, extra X som hänvisar till specialdokumentation Märkning i enlighet med ATEX (DIN EN ISO eller DIN EN ): 1. Grupp (alltid II, inte för gruvor) 2. Kategori (2G, 3G för gas, eller 2D, 3D för damm) 2. Märkning av icke elektrisk utrustning (Ex h) eller antändningsskyddat utförande i förekommande fall (c) 4. Explosionsgrupp i förekommande fall (gas: IIC, IIB; damm: IIIC,IIIB) 5. Temperaturklass (T1 T3, eller T4 för gas) resp. max. temperatur på utsidan (t.ex. 125 C för damm) resp. särskild max. För temperatur på utsidan se temperaturområdets märkning på märkskylten eller i specialdokumentationen 6. EPL (equipment protection level) Gb, Db, Gc, Dc 7. Var observant på specialdokumentationen och/eller temperaturmätning vid idrifttagning (x) MI h Intervall mellan helrenovering angivet i driftstimmar, detta motsvarar 90 % av lagrens nominella livstid S - Specialdokumentationens nummer bestående av löpnummer/år *Maximalt tillåtet varvtal är 10% över det nominella varvtalet om maximalt tillåten driveffekt P1 då inte överskrids. Om fälten FR1, FR2 och FA2 är tomma är krafterna lika med noll. Om fältet xr2 är tomt är kraftverkan från FR2 centrerad på växelns utgående axeltapp. Tabell 4: Förklaring av märkskylt Lägg märke till att växelmotorernas elmotor (gäller växlar med påbyggd elmotor) har en egen märkskylt med separat märkning i enlighet med ATEX. Även motorns märkning måste stämma överens med angivelserna i anläggningens resp. maskinernas dokumentation. För växelns motorenhet gäller alltid det lägre explosionsskyddet som står på växelns och elmotorns märkning. Om elmotorn drivs med frekvensomriktare måste motorn vara ATEX-godkänd för sådan drift. Vid drift med frekvensomriktare är märkbart olika nominella varvtal vanliga och tillåtna på motorernas och växlarnas märkskyltar. När motorn drivs via elnätet är avvikelser till de nominella varvtalen på motorns och växelns märkskyltar tillåtna upp till ± 60 min -1. B 2050 sv

28 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 3.6 Kontroll av konstruktionen FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Växeln får endast tas i drift enligt märkskyltens (3.5 "Kontrollera märkskyltens uppgifter") angivna monteringsläge (7.2 "Monteringsposition". Om det står ett X i fältet IM ska den specialdokumentation vars nummer står i fält S följas. Det måste vara säkerställt att monteringsläget inte kan ändras under driften. Alla medföljande monteringsinfästningar måste användas. Oljekontroll-, oljeavtappnings- och avluftningsanordningar måste vara fritt åtkomliga (7.1 "Standardpositioner oljeavtappning, avluftning och oljenivå"). 3.7 Förberedelser för uppställning FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Tänk också på att drivelement som är monterade på växeln, som kopplingar remskivor m.m. samt drivmotorer måste vara konforma med ATEX. OBSERVERA Personskador Transportskador kan leda till att växeln inte fungerar korrekt och därmed orsaka sak- och personskador. Kontrollera direkt efter leveransen om det finns transportskador eller om förpackningen är skadad. Skador ska omedelbart anmälas till transportföretaget. Transportskadade växlar får ev. inte tas i drift. Risk för personskador på spännbandens vassa kanter och hörn och vid spännbandens återfjädring när de skärs igenom. Kontrollera drivenheten; den får endast monteras om det inte finns några synliga otätheter. Undersök särskilt att det inte finns några skador på axeltätningsringarna och täcklocken. Var uppmärksam på läckande smörjmedel, de utgör en halkrisk. Före transporten har växelmotorns alla blanka ytor och axlar skyddats mot rost med olja/fett eller rostskyddsmedel. Innan monteringen ska olja/fett eller rostskyddsmedel samt eventuell smuts noga tas bort från alla axlar och flänsytor. 28 B 2050 sv-1819

29 3 Monteringsanvisning, förvaring, förberedelse, uppställning Information Oljepåfyllning Växlarna och växelmotorerna fylls standardmässigt inte på med olja på fabriken före leveransen. Information om smörjoljetyp och mängd finns angiven på märkskylten (3.5 "Kontrollera märkskyltens uppgifter"). Mängden smörjolja som anges i kapitel "Smörjoljemängd"är endast ett riktvärde, mängden kan variera beroende på utväxlingen. Mängden som står angiven på märkskylten är orderrelaterad och därmed mera exakt. Som tillval kan växeln smörjas med smörjmedel. Oljenivån måste under alla förhållanden kontrolleras enligt kapitel "Oljenivå"före idrifttagningen. Vid användningar då en felaktig rotationsriktning kan leda till skador eller faror ska du testköra växeln innan du ansluter roterande delar till maskinen för att kontrollera att den utgående axelns rotationsriktning är korrekt samt för att säkerställa detta under senare drift. Oljetank (tillval: OT) är som standard redan monterad vid växelns leverans. Om så inte är fallet kan du kontrollera den avsedda monteringspositionen i det orderspecifika måttbladet. Växlar med integrerad backspärr har pilar på växelns in- och utgående sida. Pilspetsarna pekar i växelns rotationsriktning. Säkerställ, till exempel genom att kontrollera det roterande fältet när du ansluter motorn och vid motorstyrningen, att växeln bara kan gå i rotationsriktningen. Axeltätningsringarna och växeln ska om möjligt skyddas mot direkt solljus. OBSERVERA! Växelskador På växlar med integrerad backspärr kan växeln skadas om växelmotorn startas i spärriktningen, d.v.s. med felaktig rotationsriktning. Var noga med att rotationsriktningen är korrekt. OBSERVERA! Växelskador Växelskador på grund av aggressiv eller korrosiv omgivning. Säkerställ att inga aggressiva, korrosiva ämnen, som kan angripa metall, smörjmedel och elastomerer, förekommer i uppställningsplatsens närhet, eller kan förväntas förekomma senare under driften. Kontakta NORD Drivsystem om du är osäker och vidta eventuellt nödvändiga åtgärder. OBSERVERA! Växelskador Växlar fyllda med VCI-koncentrat (långtidsförvaring) är helt förslutna under lagringen. Se till att avluftningen monteras och i förekommande fall öppnas innan växelmotorn tas i drift. Information om monteringspositionen finns i de orderspecifika måttbladet. B 2050 sv

30 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 3.8 Ställa upp växeln FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Under uppställning av växeln får det inte finnas någon explosiv atmosfär. Kylluften som leds in i växeln/växelmotorn måste ligga inom det tillåtna området för omgivningstemperatur som anges på märkskylten. Skydda växeln mot direkt solljus (t.ex. soltak.) Om växeln/växelmotorn utsätts för direkt solljus måste kylluften som leds in vara minst 10 K under maximalt tillåten omgivningstemperatur (se vid Tu på märkskylten). VARNING Fara på grund av tung last Risk för person- och växelskador på grund av felaktig surrning. Använd därför avsedda fästpunkter på växeln när den ställs upp (se kapitel 3.1 "Transport av växeln"). Fäst inte någon annan last på växeln samtidigt. Undvik att snedbelasta ögleskruvarna. VARNING Risk för brännskador Växlarnas och växelmotorernas utsida kan vara väldigt varm under och strax efter driften. Heta ytor som är oskyddade mot direkt beröring måste ha ett beröringsskydd. VARNING Personskador Om fundamentet eller växelns infästning är otillräckligt dimensionerade kan växeln lossna, falla ner eller rotera okontrollerat. Fundamentet och växelns infästning måste vara dimensionerade för vikten och vridmomentet. Alla skruvarna måste användas för att fästa växeln. 30 B 2050 sv-1819

31 3 Monteringsanvisning, förvaring, förberedelse, uppställning OBSERVERA! Växelskador Växeln kan skadas på grund av överhettning. Följande punkter måste följas vid uppställningen: Luften måste kunna cirkulera fritt på alla växelns sidor. Lämna tillräckligt fritt utrymme runt växeln. Lämna ett fritt utrymme på 30 för fläkten vid insugsöppningen. På växelmotorer måste motorfläktens kylluft kunna strömma obehindrat mot växeln. Kapsla och klä aldrig in växeln/växelmotorn. Utsätt inte växeln för energirik strålning. Led inte varm frånluft från andra aggregat till växeln/växelmotorn. Fundamentet eller flänsen som växeln står på får inte leda in värme i växeln under drift. Stoft får inte virvla runt och falla i växelns närhet. Kontakta NORD Drivesystems för samråd om förutsättningarna ovan inte kan uppfyllas. OBSERVERA! Växelskador Krafter som leds in i växeln på grund av den har monterats felaktigt kan medföra att skador uppstår i förtid. Växeln och fundamentet måste justeras in exakt i förhållande till den maskinaxel som ska drivas för att inte några extra krafter ska ledas in i växeln på grund av spänningar. Fundamentet där växeln ska fästas måste vara stabilt mot vibrationer, vridstyvt och plant. Fundamentets fastskruvningsyta måste vara plant utförd med korrekt exakthet (se kapitel 7.5 "Fastskruvningsytornas toleransvärden"). Växelns och fundamentets fästytor ska rengöras noga från eventuell smuts. Fundamentet måste vara konstruerat för vikten och vridmomentet, med hänsyn tagen till de krafter som inverkar på växeln. Om fundamenten är för mjuka kan det leda till radiella och axiella förskjutningar under driften. Dessa är inte mätbara när växeln står stila. Gör lämpliga öppningar i fundamentet om växeln ska förankras med ankarbultar eller fundamentklossar i ett betongfundament. Spännskenorna ska vara uträtade när de gjuts tillsammans med betongfundamentet. Skruvarna som används för att fästa växeln måste minst vara av kvalitetsklass 8.8. Dra åt skruvarna med rätt åtdragningsmoment (se kapitel 7.4 "Skruvarnas åtdragningsmoment"). Information Inriktning Axlarnas, lagrens och kopplingarnas livslängd beror i stor utsträckning på hur exakt axlarna är riktade mot varandra. Därför ska du sträva efter att riktningsavvikelsen är noll. Följ även anvisningarna om kraven på kopplingarna som står i specialbruksanvisningarna. Axeländarnas toleranser och flänsanslutningarnas mått står angivna i det orderspecifika måttbladet. B 2050 sv

32 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning OBSERVERA! Växelskador Skador på lager och kuggade komponenter på grund av genomgående ström. Växelhuset ska alltid vara jordat. På växelmotorer måste jordning av motoranslutningen säkerställas. Det är inte tillåtet att svetsa på växeln. Växeln får inte användas som jordningspunkt vid svetsarbeten eftersom lager och kuggar skadas av detta. 32 B 2050 sv-1819

33 3 Monteringsanvisning, förvaring, förberedelse, uppställning 3.9 Motor (tillval: IEC, NEMA) FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Endast standardmotorer vars motormärkskylt anger en tillräcklig kategori för ATEX zonen får monteras. Motorn till växlar i ATEX-kategorin 2D (se ATEX-märkning, sista raden på växelns märkskylt) måste vara av lägst skyddsklass IP6x. Endast kopplingar som är godkända och märkta för användning i områden med explosionsrisk får användas. Märkningen enligt ATEX måste stämma överens med angivelserna i anläggningens resp. maskinernas dokumentation. VARNING Risk för personskador Allvarliga personskador kan uppstå på grund av snabbt roterande delar när en koppling monteras eller underhålls. Säkra drivenheten mot oavsiktlig start. Följ bruks-/monteringsanvisningarna som hör till kopplingen. Motorvikter samt mått X som anges i följande tabell får inte överskridas vid montering på en IECadapter respektive NEMA-adapter: Maximalt tillåtna motorvikter för IEC och NEMA IEC NEMA 210T 250T 280T 324T 326T 365T Tyngdpunkt X max 1) [mm] Vikt [kg] ) Se Bild 7 för maximalt tillåtet X-mått. Tabell 5: Motorvikter IEC och NEMA B 2050 sv

34 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Maximalt tillåtna motorvikter Transnorm Transnorm Tyngdpunkt X max 1) [mm] Vikt [kg] ) Se Bild 7 för maximalt tillåtet X-mått. Tabell 2: Motorvikter Transnorm Kontakta NORD Drivesystems för samråd om vikten överstiger vikterna som anges i tabellen. 1: Motortyngdpunkt Bild 7: Motortyngdpunkt 34 B 2050 sv-1819

35 3 Monteringsanvisning, förvaring, förberedelse, uppställning Montera motor med standardklokoppling (Rotex ) OBSERVERA! Växelskador Följ kopplingstillverkarens separata dokumentation vid monteringen. 1. Rengör motorns och adapterns motoraxel och flänsytor och kontrollera att inga skador föreligger. Kontrollera motorns och adapterns infästningsdimensioner och toleranser. 2. Sätt kopplingshalvan på motoraxeln så att motorns krysskil griper in i kopplingshalvans spår. 3. Dra kopplingshalvan på motoraxeln enligt motortillverkarens anvisningar. Motorns axelände ska ställas in plant med kopplingen på framsidan. Bild 8: Montera koppling på motoraxeln 4. Säkra kopplingshalvorna med stoppskruven. Säkra stoppskruven genom att fukta den med gänglåsning (exempelvis Loctite 242 eller Loxeal 54-03) och dra åt med rätt vridmoment (7.4 "Skruvarnas åtdragningsmoment"). 5. Vi rekommenderar att du tätar mellan motorns och adapterns flänsytor vid uppställning utomhus och i fuktig omgivning. Fukta hela flänsytorna före monteringen med packningsklister (till exempel Loctite 574 eller Loxeal 58-14) så att flänsen är tät efter monteringen. 6. Montera motorn på adaptern, glöm inte den medföljande kuggkransen. 7. Dra åt adapterns skruvar med rätt åtdragningsmoment (7.4 "Skruvarnas åtdragningsmoment"). Om du använder en annan kopplingstyp hittar du information om monteringen i den aktuella tillverkarens dokumentation. B 2050 sv

36 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 3.10 Växlar med hålaxel (tillval: A, EA) OBSERVERA Växelskador Vid felaktig montering kan lagren, kugghjulen, axlarna och huset skadas. Hålaxelväxeln måste monteras på maskinens homogena axel med lämpliga hissanordningar som inte leder några skadliga axialkrafter till växeln. Det är absolut inte tillåtet att slå på växeln med hammare. Monteringen och den senare demonteringen underlättas om du stryker ett smörjmedel som skyddar mot korrosion på de beskrivna punkterna före monteringen (t.ex. Nord Anti-Corrosion art.nr ). Överflödigt smörjmedel eller rostskyddsmedel kan tränga ut efter monteringen och eventuellt droppa. Rengör dessa ställen på den utgående axeln noga efter en ca 24 timmar lång inkörningstid. Att smörjmedel tränger ut på detta sätt innebär inte att växeln läcker. Observera: Gäller inte växlar med spännelement (3.10.2)! Bild 9: Applicera smörjmedel på axeln och navet Längden som krysskilen till maskinens homogena ska ha måste dimensioneras av kunden utifrån rådande förhållanden för att säkerställa en säker kraftöverföring. Om en axel med splines (tillval: EA) används för kraftöverföringen måste det säkerställas att kuggarna på maskinens homogena axel har rätt storlek och toleranser. 36 B 2050 sv-1819

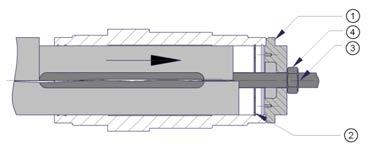

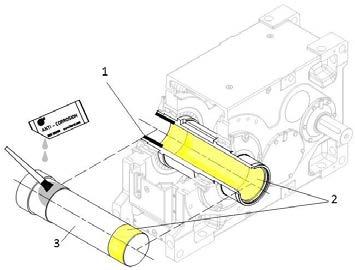

37 3 Monteringsanvisning, förvaring, förberedelse, uppställning Hålaxel med fästelement (tillval: B) Information Fästelement Med hjälp av fästelementet kan växeln fästas på homogena axlar med eller utan anliggningsskuldra. Fästelementets skruvar måste dras åt med korrekt åtdragningsmoment (7.4 "Skruvarnas åtdragningsmoment"). Montering Beskrivning 1 Fästelement 2 Låsring 3 Gängad stång 4 Gängad mutter 5 Låsskruv Fixering 6 Täcklock 7 Gängad stång 8 Demonteringselement 9 Gängad mutter Demontering Bild 10: Montera och demontera fästelement (schematisk bild) B 2050 sv

38 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Hålaxel med spännelement (tillval: S) OBSERVERA Risk för personskador Risk för personskador vid felaktig montering och demontering av spännelementet. OBSERVERA! Växelskador Följ tillverkarens separata dokumentation som hör till spännelementet vid monteringen. OBSERVERA! Växelskador Vid felaktig montering kan lagren, kugghjulen, axlarna och huset skadas. Hålaxelväxeln måste monteras på maskinens homogena axel med lämpliga hissanordningar som inte leder några skadliga axialkrafter till växeln. Det är absolut inte tillåtet att slå på växeln med hammare. Om spännelementets spännskruvar dras åt utan en monterad homogen axel kan hålaxeln deformeras permanent. Dra inte åt spännskruvarna utan en monterad homogen axel. När spännelementet monteras tillbaka ska spännskruvarna rengöras, samt deras gängor och skallar bestrykas med fett som inte innehåller Molykote. OBSERVERA! Växelskador Hålaxlar med spännelement får inte monteras på maskiner som har homogena axlar med anliggningsskuldra för att förebygga att de spänns för hårt eller att friktion mellan hålaxeln och anliggningsskuldran uppstår. Kundens axel måste, om det orderspecifika måttbladet inte anger något annat, ha en passning h6 om diametern är upp till 160 mm, eller g6 om den är större än 160 mm. Passningen måste vara utförd i enlighet med DIN EN ISO 286. Kundaxelns material måste ha en sträckgräns på minst 360 N/mm 2. Det säkerställer att den inte deformeras permanent av klämkraften. 38 B 2050 sv-1819

39 3 Monteringsanvisning, förvaring, förberedelse, uppställning Standardmontering för spännelement bestående av 2 delar: 1. Ta bort täckkåpan, om sådan finns. 2. Lossa spännelementets spännskruvar, men vrid inte ut dem helt. Dra åt något för hand igen tills spelet mellan flänsen och innerringen är borta. 3. Skjut fram spännelementet till angiven position (se orderspecifikt måttblad). 4. Maskinens homogena axel måste vara fullständigt infettad före monteringen. a. Vid standardhålaxlar ska maskinens homogena axel inte smörjas med fett. b. Om en specialhålaxel med bronsbussning används ska maskinens homogena axel smörjas med fett på de ytor som senare kommer i kontakt med bussningen i växelns hålaxel (Bild 11). Spännelementets spännyta måste absolut hållas fettfri. Detta område måste vara fettfritt. 1- Bronsbussning 2- Spännelementets anslutningsområde 3- Maskinens homogena axel Bild 11: Montera maskinens homogena axel vid specialhålaxlar med spännelement 5. Växelns hålaxel samt dess bussning måste vara fullständigt infettade för att förhindra att fett oönskat hamnar kring spännelementet under monteringen. 6. För in maskinens homogena axel i hålaxeln så att spännelementets område utnyttjas helt. 7. Dra åt spännelementets spännskruvar medurs i tur och ordning lika mycket i flera omgångar. B 2050 sv

40 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 8. När spännskruvarna är åtdragna måste ovansidorna på skruvarnas innerring och på ytterringen ligga ovanför varandra. På så sätt kan du kontrollera hur spänt spännelementet är (Bild 12). Bild 12: Monterat spännelement 9. Växelns hålaxel och maskinens homogena axel ska markeras så att det går att se om en glidning inträffar vid belastningprovet. Standard-demonteringsförlopp: 1. Lossa spännelementets spännskruvar medurs i tur och ordning lika mycket i flera omgångar. Ta inte ut spännskruvarna ur de gängade hålen. 2. Om ytterringen inte lossnar ur innerringen av sig själv efter ca ett varv kan den lossas med hjälp av uttrycksgängan. Då skruvas så många av uttrycksgängans skruvar åt jämnt tills ytterringen lossnar från innerringen. 3. Ta bort växeln från maskinens homogena axel genom att pressa mot hålaxeln. Om ett spännelement har använts under en längre tid eller har blivit smutsigt, ska det plockas isär, rengöras och konans ytor ska smörjas in med Molykote G-Rapid Plus eller ett jämförbart smörjmedel före ny montering. Skruvarna gängor och skallar ska behandlas med fett utan Molykote. Om det finns skador eller korrosion ska skadade delar bytas ut. 40 B 2050 sv-1819

41 3 Monteringsanvisning, förvaring, förberedelse, uppställning 3.11 Växlar i flänsutförande (tillval: F, FK, VL2/3/4/5, KL2/3/4) OBSERVERA! Växelskador Växeln kan skadas om extra krafter leds in i växeln på grund av att den spänns för hårt. Växlar i flänsutförande får endast skruvas fast i flänsen på maskinen som ska drivas. Fastskruvningsytan på maskinen som ska drivas måste utföras i enlighet med toleranserna i kapitel 7.5 "Fastskruvningsytornas toleransvärden". Flänsen på maskinen som ska drivas måste vara stabil mot vibrationer och vridstyv. Båda flänsarnas fastskruvningsytor måste vara rena. Information om flänshålens diameter, antal gängade hål på växelflänsen och deras antal finns i det orderspecifika måttbladet Motorfundamentram och motorsvängarm (tillval: MS, MF) VARNING Risk för personskador Risk för personskador på grund av snabbt roterande delar om täckkåpan är demonterad: Säkra drivenheten mot oavsiktlig start. Följ respektive tillverkares bruks-/ monteringsanvisning för kopplingar och bromsar. OBSERVERA! Växelskador Komponenter mellan motor och växel, som till exempel hydraulkopplingar, levereras förinställda: Dessa komponenters inriktning och inställning måste kontrolleras utifrån respektive tillverkares dokumentation före idrifttagningen. Om dessa inte riktas in korrekt kommer påbyggda komponenter och andra växeldelar att sluta fungera i förtid. B 2050 sv

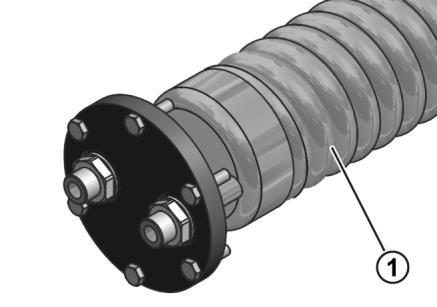

42 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 3.13 Internt kylsystem (tillval: CC) FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Kylsystemet får inte drivas utan en temperaturövervakning (PT100). ATEX-specialdokumentationen från NORD måste följas. VARNING Risk för personskador Risk för personskador på grund av utsläppt tryck. Alla arbeten på växeln ska utföras med ett trycklöst kylkretslopp. För kylmedlets in- och utlopp finns anslutningar på växeln eller huslocket med rörgängor som används för att montera rör eller slangar. Rörgängornas exakta storlek finns angiven i det orderspecifika måttbladet. Ta bort förslutningspluggarna från gängstosarna och spola kylspiralen strax innan monteringen för att förhindra att det kommer in smuts i kylsystemet. Anslut gängstosarna till den kylmediekrets som tillhandahålls av driftansvarig. Kylmediets flödesriktning är valfri. OBSERVERA! Växelskador Se till att inte förvrida stosarna under eller efter monteringen, eftersom kylspiralen annars kan skadas. Säkerställ att inga yttre krafter kan inverka på kylspiralen. Vibrationer måste undvikas (utmattningsbrott). Anslutningen är förlängd för det fall en mängdregulator kopplas före kylspiralen. Kylvattnet tillförs i så fall via mängdregulatorn. Följ mängdregulatorns bruksanvisning. 1: Kylspiral Bild 13: Kyllock med monterad kylspiral (schematisk bild) 42 B 2050 sv-1819

43 3 Monteringsanvisning, förvaring, förberedelse, uppställning 3.14 Externt kylsystem (tillval: CS1-X, CS2-X) FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Endast kylsystem som är godkända och märkta för användning i områden med explosionsrisk får användas för drift i områden med explosionsrisk. Märkningen enligt ATEX måste stämma överens med angivelserna i anläggningens resp. maskinernas dokumentation. Kylaggregatet får inte drivas utan en temperaturövervakning (PT100). ATEX-specialdokumentationen från NORD måste följas. OBSERVERA! Växelskador Följ tillverkarens separata dokumentation som hör till kylsystemet vid monteringen. Anslut kylsystemet så som visas på bilden Bild 14. I samråd med NORD kan andra anslutningspunkter användas, vilka finns angivna i det orderspecifika måttbladet. Förklaring 1 Suganslutning växel 2 Suganslutning pump/kylsystem 3 Tryckanslutning kylsystem 4 Tryckanslutning växel 5 Temperaturövervakning PT100 (tillval/rekommenderad) 6 Kylvattenanslutning Bild 14: Industriväxel med kylsystem CS1-X och CS2-X B 2050 sv

44 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Förklaring 1 Suganslutning 2 Pump 3 Värmeväxlare 4 Tryckanslutning kylsystem 5 Temperaturövervakning (PT100) 6 Kylvattenanslutning Bild 15: Hydraulschema industriväxel med kylsystem CS1-X och CS2-X 44 B 2050 sv-1819

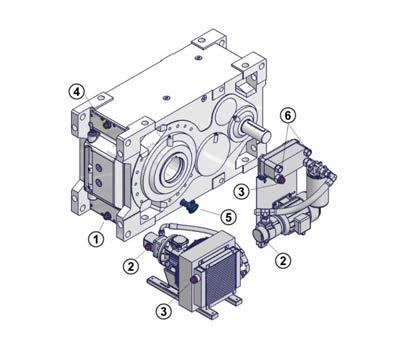

45 3 Monteringsanvisning, förvaring, förberedelse, uppställning 3.15 Cirkulationssmörjning (tillval: LC, LCX) FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Endast cirkulationspumpar och sensorer som är godkända och märkta för användning i områden med explosionsrisk får användas för drift i områden med explosionsrisk. Märkningen enligt ATEX måste stämma överens med angivelserna i anläggningens resp. maskinernas dokumentation. OBSERVERA! Växelskador Följ tillverkarens separata dokumentation som hör till motorpumpen, det externa kylsystemet och sensorerna vid monteringen. Till växlar med cirkulationssmörjning används som standard fläns- eller motorpumpar. Vid leveransen är dessa redan monterade på växeln och alla ledningar är korrekt anslutna. Flänspumpen drivs med växelns drivaxel. Motorpumpen har en egen drivenhet. Cirkulationssmörjningarna är i normalfallet utrustade med en tryckvakt. Kunden ansvarar för givarens anslutning och för dess kontroll. Information Kombination med externt kylaggregat Om cirkulationssmörjningen används tillsammans med ett externt kylaggregat måste tryck- och sugledningarna mellan cirkulationssmörjningen och kylaggregatet anslutas när växeln monteras. Anslutningspunkterna finns angivna i det orderspecifika måttbladet. B 2050 sv

46 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 3.16 Momentarm (tillval: D, ED, MS) OBSERVERA! Växelskador Växeln kan skadas om nedanstående punkter ignoreras: Momentarmen får inte spännas för hårt under montering eller drift eftersom det sänker drivaxellagrens livslängd. Momentarmen är inte avsedd för överföring av radialkrafter. Armen ska monteras på arbetsmaskinens sida så att maskinaxelns böjmoment hålls så lågt som möjligt. Drag- och tryckbelastning samt montering uppåt eller neråt är tillåtna. På kuggväxlar med motoradapter sitter momentarmen mittemot motoradaptern. 1 Gaffelhuvud med bult 2 Gängad bult 3 Underhållsfri kulled 4 Gaffelplåt med bult Förklaring Bild 16: Momentarmens tillåtna monteringsavvikelser (tillval D och ED ) (schematisk bild) Momentarmens längd (tillval: D) kan ställas in inom ett bestämt område. Växeln justeras horisontellt med momentarmens gängade bult och muttrar. Sedan fixeras den med kontramuttrarna. Dra åt momentarmens skruvförband med rätt vridmoment (7.4 "Skruvarnas åtdragningsmoment") och fixera så att de inte kan lossna (t.ex. Loctite 242, Loxeal 54-03). Momentsarmen i tillval ED har ett integrerat elastiskt element och kan inte ställas in på längden. 46 B 2050 sv-1819

47 3 Monteringsanvisning, förvaring, förberedelse, uppställning 3.17 Täckkåpa (tillval: H, H66, FAN, MF.., MS ) FARA Explosionsrisk Explosionsrisk på grund av skadade, nötande skyddskåpor. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Skadade skyddskåpor får inte användas, eftersom det finns risk för att de kan ligga an mot roterande delar och nötas. Före monteringen ska du kontrollera om skyddskåporna har skadats under transporten, till exempel har bucklor och form- eller måttförändringar. VARNING Risk för personskador Risk för personskador på grund av spännelement och fritt roterande axeländar. Använd en täckkåpa som beröringsskydd. Om täckkåpan inte räcker för att skydda mot beröring måste maskin- och anläggningsbyggaren säkerställa ett tillräckligt beröringsskydd med hjälp av ytterligare skyddskomponenter. Alla fästskruvarna måste användas, fixeras med gänglåsning (t.ex. Loctite 242 eller Loxeal 54-03) och dras åt med korrekt vridmoment (7.4 "Skruvarnas åtdragningsmoment"). B 2050 sv

48 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 3.18 Nav på växelaxlar FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Beakta att enheter som är monterade på växelns in-och utgående axel också måste vara konforma med ATEX. FARA Risk för personskador Skaderisk på grund av snabbt roterande in- och utgående axlar. Enheter på den in- respektive utgående axeln, som till exempel remhjul, kedjehjul, spännelement, fläktar och kopplingar, måste förses med beröringsskydd. När kåpor är demonterade måste drivenheten säkras mot oavsiktlig start. OBSERVERA! Växelskador Följ tillverkarens separata dokumentation som hör till navet vid monteringen. OBSERVERA! Växelskador Växeln kan skadas om radialkrafter leds in felaktigt. Radialkraften ska ledas in så nära växeln det bara går (se Bild 17). Bild 17: Korrekt montering av drivelement 48 B 2050 sv-1819

49 3 Monteringsanvisning, förvaring, förberedelse, uppställning OBSERVERA! Växelskador Växeln kan skadas på grund av axialkrafter. Led inte in skadliga axialkrafter till växeln när navet monteras. Det är i synnerhet otillåtet att slå på nav med hammare. Information Montering Använd axlarnas främre gänga vid upphissningen. Monteringen underlättas om du först stryker smörjmedel på navet eller värmer upp det kort till cirka 100 C. Bild 18: Exempel på en enkel hissanordning B 2050 sv

50 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Radial- och axialkrafter FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Enheter på den ingående respektive utgående axeln får endast leda märkskyltens angivna maximalt tillåtna radialkrafterna FR1 och FR2 samt axialkrafterna FA1 och FA2 till växeln 3.5 "Kontrollera märkskyltens uppgifter". För ingående axlar med fri axelände tillval W gäller den maximalt tillåtna radialkraften FR1 vid en inledning av tvärkraft till mitten av den fria axeltappen (Bild 19). För utgående axlar får kraftinledningen av radialkraften FR2 inte överskrida måttet xr2 (Bild 19). Om den utgående axelns radialkraft FR2 är angiven på märkskylten, men inte måttet xr2, tas kraftinledningen in i mitten av axeltappen (Bild 19). Kontrollera särskilt att remmarnas och kedjornas spänning är korrekt. Extra laster genom obalanserade nav är inte tillåtna. Bild 19: Tillåten kraftinledning till in- och utgående axlar 50 B 2050 sv-1819

51 3 Monteringsanvisning, förvaring, förberedelse, uppställning Drivkoppling FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Endast kopplingar som är godkända och märkta för användning i områden med explosionsrisk får användas. Märkningen enligt ATEX måste stämma överens med angivelserna i anläggningens resp. maskinernas dokumentation. OBSERVERA! Växelskador Växlar med drivkoppling levereras inriktade: Kopplingens inriktning ska kontrolleras med hjälp av tillverkarens separata dokumentation före idrifttagningen Klokoppling Växeln kopplas i regel till motorn med en klokoppling. Om växlarna inte har IEC/NEMA adaptrar måste kunden säkerställa korrekt inriktning mellan växel och motor, samt montera kopplingen enligt tillverkarens anvisningar. För växlar med IEC/NEMA-adapter (se kapitel 3.9 "Motor (tillval: IEC, NEMA)"). B 2050 sv

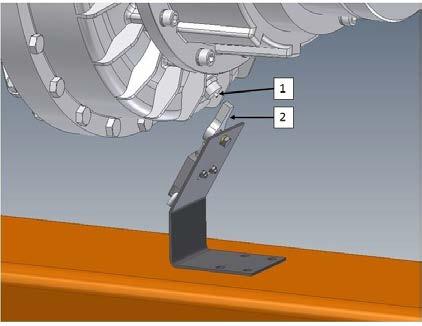

52 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Hydraulkoppling VARNING Personskador Risk för personskador om nedanstående punkter ignoreras: Risk för brännskador om olja slungas ut. Vid överlast tappas oljan automatiskt ur växeln medan den fortfarande roterar. Kopplingen ska kapslas in så att het olja som slungas ut kan ledas bort. Elkomponenter måste anslutas av elektriker. Hydraulkopplingar levereras i regel med smältsäkring. Oljetemperaturen i kopplingen stiger vid överlast. Så fort gränstemperaturen (i regel 140 C) har uppnåtts, smälter säkringen och oljan rinner ut ur kopplingen för att skilja motorn från växeln innan båda komponenterna skadas. Vi rekommenderar att du har ett uppsamlingskärl till hydraulkopplingen, där oljan som rinner ut samlas upp. Information om kopplingens oljemängd finns i tillverkarens dokumentation. Till växlar på motorsvängarm eller motorfundamentram med hydraulkoppling är ett sådant uppsamlingskärl standardmässigt redan monterat. Hydraulkopplingar kan som tillval utrustas med en kopplingsstift-säkring och en separat mekanisk brytare. 1 Kopplingsstift-säkring 2 Mekanisk brytare Bild 20: Kopplingsstift-säkring med separat mekanisk brytare 52 B 2050 sv-1819

53 3 Monteringsanvisning, förvaring, förberedelse, uppställning Kopplingsstift-säkringen löser i regel ut när temperaturen är 120 C. Detta säkerställer att anläggningen sätts ur drift redan innan smältsäkringens utlösningstemperatur uppnås. Den mekaniska brytarens inriktning måste kontrolleras av kunden med hjälp av tillverkarens dokumentation före idrifttagningen. Kunden måste koppla brytaren till en utvärderingselektronik. Information Hydraulkopplingar Hydraulkopplingarna levereras i regel fyllda med olja Kuggkoppling OBSERVERA! Växelskador Kuggkopplingarna behöver smörjas med fett för att fungera utan slitage: Kuggkopplingarna måste smörjas med fett i enlighet med tillverkarens dokumentation före idrifttagningen Koppling på utgående axel FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Endast kopplingar som är godkända och märkta för användning i områden med explosionsrisk får användas. Märkningen enligt ATEX måste stämma överens med angivelserna i anläggningens resp. maskinernas dokumentation. OBSERVERA! Växelskador Växeln kan skadas om nedanstående punkter ignoreras: Redan monterad koppling på utgående axel ska kontrolleras med hjälp av tillverkarens dokumentation före idrifttagningen. Separat levererade kopplingar på utgående axlar ska monteras och riktas in utifrån tillverkarens dokumentation. B 2050 sv

54 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 3.19 Sensorer för växelövervakning FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Endast sensorer (PT100, tryckvakter, varvtalsvakter, oljenivåövervakning, vibrationssensorer) som är godkända och märkta för användning i områden med explosionsrisk får användas för drift i områden med explosionsrisk. Märkningen enligt ATEX måste stämma överens med angivelserna i anläggningens resp. maskinernas dokumentation. OBSERVERA! Sensorer Nedanstående punkter ska följas om sensorer används för att övervaka växeln: Följ tillverkarens separata dokumentation vid monteringen. Sensorernas placering finns angiven i det orderspecifika måttbladet Efterlackering FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Farans art och källa, dess följder och åtgärder för att förebygga faran. Växelns lackering är avsedd för kategori II2G, grupp IIB (zon 1 grupp IIB). Vid användning i kategori 2G grupp IIC (zon 1 grupp IIC) får växeln inte användas eller byggas in i områden där processer som genererar laddningar kan förutses. Hit hör även om du ibland gnuggar växelhuset för hand, det får endast rengöras med en duk som har fuktats med vatten. I det fall växlarna lackeras om måste lacket ha samma egenskaper som originallacket. Om detta ignoreras upphör ATEX-godkännandet att gälla. OBSERVERA! Växelskador Vid efterlackering av växeln får axeltätningsringarna, gummielementen, tryckavluftningsventilerna, slangarna, märkskyltarna, dekalerna och motorkopplingsdelarna inte komma i kontakt med färg, lack eller lösningsmedel, eftersom delarna då kan skadas eller bli oläsliga. 54 B 2050 sv-1819

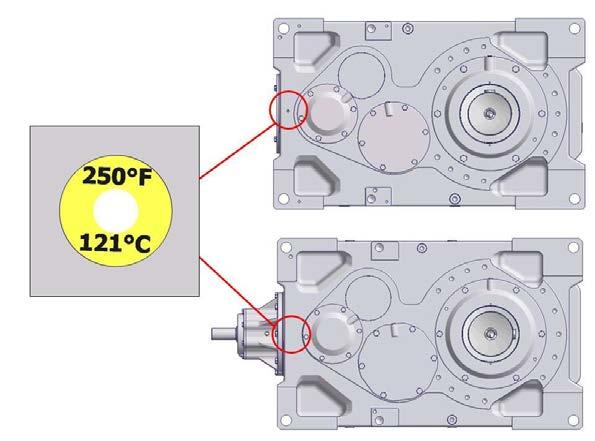

55 3 Monteringsanvisning, förvaring, förberedelse, uppställning 3.21 Temperaturklistermärke FARA Explosionsrisk Explosionsrisk på grund av att märkningen saknas. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. På växlar i temperaturklass T4 eller på växlar med en maximal yttemperatur som är lägre än 135 C ska medföljande självhäftande temperaturklistermärke, (angivet värde 121 C) klistras på växelhuset. (Art.nr: ). Uppgift om temperaturklass resp. maximal yttemperatur framgår av märkningen i enlighet med ATEX på sista raden på växelns märkskylt. Exempel: II 2G c IIC T4 X resp. II 3D 125 C X Temperaturklistermärket ska placeras vid drivenhetens lager. På växlar med en IEC-/NEMA-adapter ska temperaturklistermärket placeras på samma sätt som på en kuggväxel. Bild 21: Temperaturklistermärkets placering på kuggväxlar och koniska kuggväxlar B 2050 sv

56 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 4 Idrifttagning 4.1 Oljenivå och avluftning FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Kontrollera oljenivån före idrifttagningen (kapitel "Oljenivå"). Avluftningen måste kontrolleras före idrifttagningen och monteras och/eller öppnas om detta inte redan är gjort. OBSERVERA! Växelskador Om växeln redan har fyllts på första gången innan den levereras måste en ventilation eller avluftning monteras efter uppställningen. En otillräcklig smörjning kan orsaka driftavvikelser och att växelns komponenter skadas. Tabellen nedan visar den vanliga oljepåfyllningen i olika oljeutrymmen vid leveransen: Oljeutrymme Industriväxlar Framförliggande växlar (tillval: WG) Reservväxlar (tillval: WX) Kopplingsfläns (tillval: WX) Hydraulkoppling Oljetank (tillval: OT) Oljepåfyllning med utan X X X X X X Tabell 6: Oljeutrymmenas leveransskick Du hittar ventilationens eller avluftningens position i det orderspecifika måttbladet och i kapitel 7.1 "Standardpositioner oljeavtappning, avluftning och oljenivå". Ta först bort pluggen som använts under transporten och montera ventilationen eller avluftningen på samma position. Information Avluftningens position Om tryckavluftning används (tillval: DR) till reserv- (tillval: WX) och framförliggande växlar (tillval: WG) måste den låsas upp enligt anvisningarna i bruks- och monteringsanvisningen B 2000 före idrifttagningen. Pluggen som täpper igen avluftningens öppning under transporten är markerad med röd lackering. Kopplingsflänsen mellan industri- och reservväxeln är alltid utrustad med en tryckavluftning. Den och tryckavluftningen på industriväxeln (gäller bara ATEX-certifierade växlar) ska låsas upp i enlighet med nedan. 56 B 2050 sv-1819

57 4 Idrifttagning stängd öppnad Förklaring 1 Tryckavluftningsskruv 2 Transportsäkring Bild 22: Aktivera tryckavluftning B 2050 sv

58 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 4.2 Cirkulationssmörjning (tillval: LC, LCX) FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Farans art och källa, dess följder och åtgärder för att förebygga faran. Drivenheten får inte tas i bruk innan cirkulationspumpen och cirkulationssmörjningens sensorer har anslutits och tagits i drift. Cirkulationssmörjningens funktion under driften måste säkerställas med hjälp av ett övervakningssystem. Växeln måste genast tas ur drift om cirkulationssmörjningen slutar fungera. Endast cirkulationspumpar och sensorer som är godkända och märkta för användning i områden med explosionsrisk får användas för drift i områden med explosionsrisk. Märkningen enligt ATEX måste stämma överens med angivelserna i anläggningens resp. maskinernas dokumentation. Alla växlar med cirkulationssmörjning är i regel utrustade med en tryckvakt som övervakar pumpens funktion. Tryckvakten ska anslutas och signalen utvärderas av kunden. Tryckvakten ska anslutas på sådant sätt att drift bara är möjlig när oljepumpen höjer trycket. När det förinställda trycket underskrids öppnar tryckvakten och signalen försvinner. Information Cirkulationssmörjning Om cirkulationssmörjning används får växeloljans driftsviskositet inte vara över cst vid starten. För ISO-VG220 motsvarar detta en temperatur på minst 10 C för mineralolja och minst 0 C för syntetisk olja. Tryckvaktens funktion kan inte utvärderas innan pumpen har tagits i drift, eftersom det först måste byggas upp ett tryck. Under idrifttagningen är ett för lågt tryck tillåtet en kort tid. I regel är tryckvakten inställd på 0,5 bar. 58 B 2050 sv-1819

59 4 Idrifttagning 4.3 Växelkylning med fläkt (tillval: FAN) FARA Explosionsrisk Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Kontrollera om beröringsskyddet är skadat (t.ex. på grund av felaktig transport eller montering). Åtgärda eventuella skador före idrifttagningen. Det är inte tillåtet att sticka in föremål i luftinloppsöppningarna. Därmed undviks kollision med fläktbladen och den gnistbildning som då kan uppstå. En tillräcklig lufttillförsel måste säkerställas genom att finns ett fritt utrymme på 30 vid insugsöppningarna. Fläktens galler och fläktblad ska hållas rena. FARA Allvarliga personskador Skaderisk på grund av roterande fläktblad. Använd en täckkåpa som beröringsskydd. Om ett tillräckligt beröringsskydd inte uppnås för den nödvändiga skyddsklassen måste maskin- och anläggningsbyggaren garantera det genom särskilda påbyggnadsdelar. Använd alltid lämpliga skyddsglasögon under arbetet för att undvika skador på grund av uppvirvlande smutspartiklar. OBSERVERA! Överhettning Växeln kan skadas på grund av överhettning. En tillräcklig lufttillförsel måste säkerställas genom att finns ett fritt utrymme på 30 vid insugsöppningarna. Fläktens galler och fläktblad ska hållas rena. Om växelhuset har ventilationsgaller är det mycket viktigt att göra rent mellanrummet mellan gallren regelbundet så att damm och smuts inte samlas där. OBSERVERA! Beröringsskydd Om beröringsskyddet kommer i kontakt med fläkten kan fläkten skadas. Kontrollera om beröringsskyddet är skadat (t.ex. på grund av felaktig transport eller montering). Åtgärda eventuella skador före idrifttagningen. Huvudrotationsriktningen har fastlagts under växelns projektering och finns angiven i det orderspecifika måttbladet. Den motsatta rotationsriktningen är också tillåten. Men i så fall har fläkten ingen kylverkan, vilket innebär att växelns beräknade värmebegränsningseffekt inte kan hållas. B 2050 sv

60 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 4.4 Internt kylsystem (tillval: CC) FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Drivenheten får inte tas i bruk innan kylspiralen har anslutits till kylkretsen och kylkretsen har tagits i drift. Driftansvarig måste kontrollera och säkerställa kylmediets temperatur och genomflöde. Driftansvarig ansvarar för att ett lämpligt frostskyddsmedel tillsätts i kylvattnet i god tid om det finns risk för frost. En motståndstermometer (PT100) måste användas. Kunden måste ansluta den till en utvärderingsapparat som skickar en varningssignal över 80 C. ATEX-specialdokumentationen från NORD måste följas. Om dessa anvisningar inte följs upphör ATEX-godkännandet att gälla. Kylmedlet måste ha en värmekapacitet som liknar vatten (specifik värmekapacitet vid 20 C c = 4,18 kj/kgk). Vi rekommenderar processvatten utan luftbubblor och utan sedimenterande ämnen som kylmedium. Vattnets hårdhet ska vara mellan 1 dh och 15 dh, ph-värdet måste vara mellan ph 7,4 och ph 9,5. Inga aggressiva vätskor får tillföras kylvattnet. Kylmedlets tryck får inte vara över 8 bar (2D/2G: 2 bar). Det behövs 10 l kylmedel/ min. Den maximalt tillåtna kylmedelsinlopptemperaturen definieras under projekteringen och finns att läsa i orderinformationen. Vi rekommenderar att en tryckbegränsare monteras vid kylmedlets inlopp för att undvika skador på grund av ett för högt tryck. 60 B 2050 sv-1819

61 4 Idrifttagning 4.5 Externt kylsystem (tillval: CS1-X, CS2-X) FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Det använda kylaggregatets bruksanvisning måste följas när kylsystemet tas i drift. Drivenheten får inte tas i drift innan kylaggregatet har anslutits och tagits i drift. Om olje-/vattenkylare (tillval: CS1) används måste driftansvarig kontrollera och säkerställa kylvattnets temperatur och genomflöde. Driftansvarig ansvarar för att ett lämpligt frostskyddsmedel tillsätts i kylvattnet i god tid om det finns risk för frost. Om olje-/luftkylare (tillval: CS2) används måste en tillräcklig lufttillförsel säkerställas. För detta ska i allmänhet ett fritt utrymme på 30 finnas för luftinloppet. Fläktens galler och fläktblad ska hållas rena. Tillvalet är endast godkänt för kategori 2G och 3D/3G. En motståndstermometer (PT100) måste användas. Kunden måste ansluta det till en utvärderingsapparat som skickar en varningssignal från 80 C och stänger av när temperaturklass T4 uppnås. Endast kylaggregat som är godkända och märkta för användning i områden med explosionsrisk får användas för drift i områden med explosionsrisk. Märkningen enligt ATEX måste stämma överens med angivelserna i anläggningens resp. maskinernas dokumentation. Om dessa anvisningar inte följs upphör ATEX-godkännandet att gälla. Systemet består minst av en pumpmotor, ett filter och en värmeväxlare. Dessutom finns ofta en tryckvakt som övervakar pumpens funktion och därmed kylningen. För olje-/vattenkylare (tillval: CS1) definieras kylvattnets maximalt tillåtna inloppstemperatur under projekteringen och finns att läsa i orderinformationen. Information Kylsystem Vi rekommenderar att kylaggregatet inte startas innan oljetemperaturen är 60 C och inte stängs av innan oljetemperaturen är 45 C. B 2050 sv

62 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 4.6 Temperaturövervakning (tillval: PT100) FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. NORD kopplar inte samman separata övervakningselement. Kunden ansvarar för spärrarnas utförande! Alla enheter kan lossas från varandra om spärrar saknas. Om ett internt eller externt kylsystem används måste temperaturen övervakas med en motståndstermometer (tillval: PT100). Kunden ansvarar då för att ansluta motståndstermometern till en utvärderingsapparat. ATEX-certifierade växlar måste oberoende av oljetyp skicka en varningssignal när temperaturen når 80 C (T3) eller utlösa drivenhetens avstängning (T4). Endast temperaturövervakningar som är godkända och märkta för användning i områden med explosionsrisk får användas för drift i områden med explosionsrisk. Märkningen enligt ATEX måste stämma överens med angivelserna i anläggningens resp. maskinernas dokumentation. Funktionskontroller måste utföras regelbundet. PT100 är ett elektriskt motstånd som övervakar oljetemperaturen. Det elektriska motståndet är avhängigt av oljans temperatur. PT100 måsta anslutas till en lämplig utvärderingsapparat och signalen måste utvärderas. Växeln måste stängas av om den tillåtna oljetemperaturen överskrids. Utlösningsapparaten måste ställas in så att drivenheten stängs av när maximalt tillåten oljetemperatur uppnås. För mineralolja är maximalt tillåten oljetemperatur 85 C. För syntetisk olja är maximalt tillåten oljetemperatur 105 C. 62 B 2050 sv-1819

63 4 Idrifttagning 4.7 Backspärr/frihjul (tillval: R, WX) FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Nöddriftsenheten ska spärras mot att vara igång, eller övervakas. Kunden ansvarar för korrekt anslutning och utvärdering av varvtalssensorn. Endast varvtalssensorer som är godkända och märkta för användning i områden med explosionsrisk får användas för drift i områden med explosionsrisk. Märkningen enligt ATEX måste stämma överens med angivelserna i anläggningens resp. maskinernas dokumentation. Om det lägsta motorvarvtalet el. backspärrens lyftvarvtal underskrids uppstår slitage på grund av tomgång. Var observant på det lägsta varvtalet för att lossa backspärren samt på maxvarvtalet. För låga varvtal orsakar högre temperaturer på grund av ökat slitage. För höga varvtal skadar backspärren. Backspärrar som möjliggör gång i en rotationsriktning och spärrar den andra rotationsriktningen kan som tillval monteras på växeln. På reservdrivenheter (tillval: WX) används backspärren som frihjul för att köra växeln med låga varvtal, exempelvis vid underhåll. Backspärren och frihjulet smörjs med växeloljan. Backspärrarna och frihjulen lyfter centrifugalkraftstyrt vid lyftvarvtalet n1 (se Tabell 7 och Tabell 8). Reservdrivenheten får inte vara igång vid frihjulskoppling. Frihjulskopplingen övervakas av en varvtalsensor. Om backspärrar och frihjul går i kontinuerlig drift måste de drivas över lyftvarvtalet för att minimera slitaget och värmeutvecklingen. Backspärrens och frihjulets rotationsriktningar markeras på växeln med självhäftande dekaler. Huvudrotationsriktningen har fastlagts under växelns projektering och även den finns angiven i det orderspecifika måttbladet. Bild 23: Industriväxel med backspärr (schematisk bild) B 2050 sv

64 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Nominell utväxling in Lyftvarvtal Växel Steg från till n1 [min -1 ] SK , SK SK SK SK , SK , SK SK SK , SK SK SK SK SK , SK , SK SK , SK SK SK SK SK , SK , SK Tabell 7: Lyftvarvtal för backspärrar SK SK B 2050 sv-1819

65 Nominell utväxling in Lyftvarvtal Växel Steg från till n1 [min -1 ] SK , SK , , , SK , SK SK , SK , , SK , SK SK , SK , , SK , SK SK , SK SK SK SK , SK , , SK , SK Tabell 8: Lyftvarvtal för backspärrar SK SK Idrifttagning B 2050 sv

66 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Nominell utväxling in Lyftvarvtal Växel Steg från till n1 [min -1 ] SK 5217 / SK SK 5217 / SK SK 5217 / SK SK 7217 / SK SK 7217 / SK SK 7217 / SK SK 9217 / SK SK 9217 / SK SK 9217 / SK Tabell 9: Lyftvarvtal för backspärrar SK SK Om erforderliga lyftvarvtal inte uppnås minskar backspärrens livslängd. Kontakta NORD för mer information. 66 B 2050 sv-1819

67 4 Idrifttagning 4.8 Kontrollera växeln FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Stäng omedelbart av drivenheten om en avvikelse inträffar undernedan beskrivna kontroller. Kontakta NORD:s serviceavdelning för samråd. I samband med växelns idrifttagning ska en testkörning utföras för att identifiera ev. problem innan den kontinuerliga driften sätter igång. Under testkörningen med maximal belastning ska växeln kontrolleras avseende: Ovanliga ljud, exempelvis, malande, knackande och slirande ljud, Ovanliga vibrationer, svängningar och rörelser, Ång- eller rökbildning. Efter testkörningen ska växeln kontrolleras avseende: Otäthet Glidningar av spännelement: För att göra detta tas täckkåpan av för att kontrollera om föreskriven markering ( "Hålaxel med spännelement (tillval: S)") anger en relativrörelse av växelns hålaxel och maskinaxeln. Därefter monteras kåpan tillbaka (5.2.5 "Täckkåpa och påbyggnadsadaptrar (bara 2D)"). Information Skenbart läckage Axeltätningsringar är kontakttätningar med tätningsläppar av elastomermaterial. Tätningsläpparna smörjs med ett specialsmörjmedel på fabriken. Därmed minimeras slitaget som uppstår på grund av funktionen och en lång livslängd uppnås. Därför är ett oljeskikt i närheten av tätningsläppen en normal företeelse och innebär inte att tätningen läcker. Se även kapitel 7.7 "Läckor och täthet". B 2050 sv

68 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 4.9 Temperaturmätning FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Vid idrifttagningen måste en mätning av växelns yttemperatur vid maximal belastning genomföras. (Växlar, som på typskyltens sista rad är märkta med temperaturklass T1 T3 resp. med en maximal yttemperatur på 200 C, är undantagna från detta.) Angivelserna avseende ATEX temperaturklass resp. maximal yttemperatur baserar sig på normala uppställnings- och monteringsförhållanden 3.7 "Förberedelser för uppställning". Också små ändringar av monteringsförhållanden kan påverka växelns temperatur väsentligt. För mätning av temperaturen används en vanlig termometer som täcker ett mätområde från 0 C till 130 C med en mätexakthet på minst ± 4 C. Termometern måste minst kunna mäta både yttemperaturen och lufttemperaturen. Temperaturmätningsförlopp: 1. Kör växeln med maximal belastning och maximalt varvtal i ca 4 timmar. 2. När växeln är varmkörd ska yttemperaturen på växelhusets utsida Tgm mätas i närheten av temperaturklistermärket "Temperaturklistermärke (gäller bara för T4 el. T < 135 C)". 3. Lufttemperaturen Tum mäts i växelns direkta närhet. 68 B 2050 sv-1819

69 4 Idrifttagning FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Drivenheten måste stängas av och NORD kontaktas om inte alla nedanstående kriterier är uppfyllda: Uppmätt lufttemperatur Tum är inom området som anges som tillåtet på märkskylten. Uppmätt temperatur på växelhusets utsida Tgm är under 121 C och temperaturklistermärket har inte ändrat färg till svart (se Bild 25). Uppmätt temperatur på växelhusets utsida, samt differensen mellan högsta tillåtna lufttemperatur enligt märkskylten Tu och uppmätt lufttemperatur, måste vara minst 15 C lägre än den maximalt tillåtna yttemperaturen, d.v.s.: ATEX-märkning: II 2G Ex h IIC T4 Gb/ II 3G Ex h IICT4 Gc eller II 2G c T4 / II 3G T4: Tgm + Tu Tum < 135 C 15 C ATEX-märkning: II 2D Ex h IIIC Tmax Db / II 3D Ex h IIIC Tmax:Dc eller II 2D Tmax / II 3D Tmax: Tgm + Tu Tum < Tmax 15 C Tgm: Uppmätt temperatur på växelhusets utsida i C Tum: Uppmätt lufttemperatur i C Tmax: Maximal yttemperatur enligt växelns märkskylt (ATEX-märkning) i C Tu: Högsta värde för tillåtet område för omgivningstemperatur enligt växelns märkskylt i C Bild 24: ATEX-märkning Mittpunkten är vit: OK Mittpunkten är svart: Temperaturen har varit för hög. Bild 25: Temperaturklistermärke B 2050 sv

70 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 4.10 Drift i ex-område FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Angivelserna i denna bruksanvisning måste ovillkorligen efterföljas när växeln är i drift. Angivna inspektions- och underhållsintervall ska följas. Säkerställ att märkskyltens angivna effektdata följs. Om det finns olika driftspunkter, exempelvis, på drivenheter med föränderliga varvtal får maximalt tillåten driveffekt P1, maximalt tillåtet vridmoment på växelns utgående axel M2 eller eller maximalt tillåtet varvtal inte överskridas på någon driftspunkt. Växeln får inte överbelastas. Om växeln är utrustad med en kylspiral får växeln inte tas i drift innan när denna är ansluten till kylkretsloppet och kylkretsloppet har tagits i drift. Driftansvarig måste kontrollera och säkerställa kylmediets temperatur och genomflöde. Om växeln är utrustad med ett kylaggregat får växeln inte tas i drift innan aggregatet är anslutet till kylkretsloppet och kylkretsloppet har tagits i drift. Driftansvarig måste kontrollera och säkerställa luft- el. kylmediets medeltemperatur och genomflöde. Växelns lackering är avsedd för kategori II2G, grupp IIB (zon 1 grupp IIB). Användning i kategori 2G grupp IIC (zon 1 grupp IIC) är tillåten under förutsättningen att inga processer som genererar elektriska laddningar förekommer. Det räcker att växelhuset ibland gnids för hand för att elektrisk laddning ska uppstå. När växelhuset rengörs, till exempel, måste putsduken alltid vara fuktad med vatten. Motorn ska omedelbart stängas av om temperaturklistermärket blir svart eller om andra avvikelser upptäcks (se även kapitel 4.8 "Kontrollera växeln"). Kontakta NORD:s serviceavdelning för samråd. 70 B 2050 sv-1819

71 4 Idrifttagning 4.11 Kontrollista Obligatoriskt Att kontrollera Kontrollista Datum för kontroll: Är transportskador eller andra skador synliga? 3.1 Motsvarar märkskyltens märkning angivelserna? 3.5 Motsvarar det begärda utförandet den faktiska monteringspositionen? Är den oljenivå som krävs för detta utförande kontrollerad? Är avluftningen monterad och aktiverad? 7.1 Är växeln jordad? 3.8 Är växeln korrekt uppriktad? 3.8 Är växeln uppställd utan spänningar? 3.8 Ligger yttre krafter på utgående axel inom tillåtna gränser? Är kopplingen mellan växeln och motorn korrekt monterade? Har växeln kontrollerats med en testkörning? 4.8 Har motorn ett korrekt ATEX-godkännande? 3.9 Har alla drivande och drivna delar ett korrekt ATEX-godkännande? 3.18 Har alla elektriska komponenter ett korrekt ATEX-godkännande? Information, se kapitel 7.2 B 2050 sv

72 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Tillval Kontrollista Att kontrollera Tillval R, WX, FAN: Är rotationsriktningen angiven och kontrollerad? Tillval D och ED: Har momentsstöden monterats korrekt? Tillval AS, FAN: Har ett beröringsskydd monterats vid rörliga delar? Tillval FAN, CS2: Ät tillräcklig lufttillförsel säkerställd? Tillval CS1, CC: Har kylvatten kopplats till kylaggregatet eller kylspiralen och är ledningen öppen? Tillval CS1, CS2: Har kylaggregatet kopplats till växeln? Tillval: LC: Är tryckvakten ansluten och i funktionsdugligt skick? Tillval PT100: Är temperaturövervakningen ansluten och i funktionsdugligt skick? Tillval AS: Har förbindelsen av spännelement kontrollerats avseende glidningar? Tillval WX: Är varvtalsvakten ansluten och i funktionsdugligt skick? ATEX T4 el. T < 135 C: Sitter temperaturklistermärket på plats och är inte svartfärgat? ATEX T4 el. T < 135 C: Har temperaturmätning genomförts? Datum för kontroll: Information, se kapitel B 2050 sv-1819

73 5 Inspektion och underhåll 5 Inspektion och underhåll 5.1 Inspektions- och underhållsintervall Inspektions- och underhållsintervall Enligt tillverkarens anvisningar Stillestånd/lagring > 6 månader Var 100:e driftstimme, men minst varje vecka Inspektions- och underhållsarbeten Tillval PT100: Kontrollera funktionsduglighet och mätexakthet, kalibrera om vid behov Tillval LC: Kontrollera tryckvaktens funktionsduglighet och mätexakthet, kalibrera om vid behov Tillval CS1: Serva olje-/vattenkylaren Tillval CS2: Serva olje-/luftkylaren Kopplingar: Serva in- och utgående drivkopplingar: Kontrollera olackerade ytors skyddsbeläggning och ytskikt regelbundet Kontrollera oljans beskaffenhet Kontrollera tätningarna Visuell kontroll avseende otätheter Kontrollera växeln avseende ovanliga ljud och vibrationer Information se kapitel Tillverkarens dokumentation 3.3 Efter 500 driftstimmar Första oljebytet efter idrifttagningen Minst varje månad Tillval FAN: Se efter om luftkylaren är smutsig eller har smutsavlagringar Tillval CS2: Se efter om värmeväxlaren är smutsig eller har smutsavlagringar Se efter om täckkåpor och påbyggnadsadaptrar är smutsiga eller har smutsavlagringar B 2050 sv

74 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Inspektions- och underhållsintervall Var 2 500:e driftstimme, men minst varje halvår Vid driftstemperaturer upp till 80 C: Var :e driftstimme, minst vart annat år Högre temperaturer reducerar oljebytesintervallen Inspektions- och underhållsarbeten Visuell kontroll av axeltätningsring Kontrollera oljans nivå och beskaffenhet Rengör eller byt avluftningen Tillval D, ED: Visuell kontroll av gummibussning Tillval LC, LCX, CS1, CS2, OT: Visuell kontroll av slangoch rörledningar Information se kapitel Tillval CS1, CS2, LC/LCX: Kontrollera oljefilter Tillval VL2/3/4/6 KL2/3/4/6: Smörj lagret för utgående axeln i flänsen och ta bort överflödigt fett ATEX T4 el. T < 135 C: Visuell kontroll av temperaturklistermärke ATEX 2D/3D: Avlägsna damm Byt axeltätningsringar om de är slitna Oljebyte (med syntetiska oljor är bytesintervallet dubbelt så långt), kortare bytesintervall vid extrema driftsförhållanden (hög luftfuktighet, aggressiv omgivning eller stora temperatursvängningar) Tillval CS1, CS2, LC/LCX: Byt oljefilter Tillval CC: Kontrollera om kylspiralen har avlagringar (fouling) Var :e driftstimme, minst vart 4:e år Intervall enligt märkskyltens angivelse i märkskyltens fält MI (endast kategori 2G och 2D) eller minst vart 10:e år Smörjning med fett i växelns lager (endast SK5..07 SK6..07 och monteringsposition M5/M6) Tillval LC/LCX, CS1, CS2, OT: Byt slangar ATEX 2GD: Funktionskontroll motståndstermometer ATEX 2GD: Funktionskontroll tryckvakt (bara 2GD) Helrenovering Tabell 10: Inspektions- och underhållsintervall 74 B 2050 sv-1819

75 5 Inspektion och underhåll 5.2 Inspektions- och underhållsarbeten FARA Explosionsrisk Explosionsrisk. Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Vid underhålls- och reparationsarbeten får explosiv atmosfär inte förekomma. Endast kvalificerade fackmän får utföra underhållsarbeten och reparationer. När växelns utsida rengörs får inga metoder eller material som kan orsaka elektrostatisk laddning av växelhuset användas. VARNING Allvarliga personskador Personskador på grund av snabbt roterande maskindelar. Monterings- och underhållsarbeten får endast utföras när växeln står stilla. Drivenheten måste vara spänningsfri och säkrad mot oavsiktlig start. VARNING Allvarliga personskador Partiklar och vätskor som virvlar upp under underhåll och rengöring kan skada personer i närheten. Följ säkerhetsanvisningarna vid rengöring med tryckluft eller högtryckstvätt VARNING Risk för brännskador Utsidan på växlar och motorer kan vara väldigt varma under och strax efter driften. Det finns även risk för brännskador på grund av heta vätskor. Montering och underhåll får endast utföras när växeln är avkyld. Använd skyddshandskar. Heta ytor ska förses med ett beröringsskydd. OBSERVERA! Växelskador Var uppmärksam på att inget smuts och vatten tränger in i axeltätningsringar och avluftningar när du rengör växeln. Smuts och vatten kan medföra att axeltätningsringarna slutar fungera. Om smuts täpper igen avluftningarna kan det medföra att trycket slutar utjämnas. Det resulterar bland annat i att axeltätningsringarna slits i förtid. B 2050 sv

76 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Visuell kontroll Kontrollera att växeln är tät. Ge akt på läckande växelolja och rester av olja på växelns utsida eller under den. Kontrollera särskilt axeltätningsringar, täckkåpor, skruvförband, slangledningar och växelhusets fogar. I tveksamma fall ska växeln rengöras, oljenivån kontrolleras (5.2.7 "Oljenivå") och efter ca 24 timmar kontrolleras avseende otäthet igen. Om otäthet konstateras (droppande olja) ska växeln omedelbart repareras. Vänligen kontakta NORD-service. Information Axeltätningsringar Axeltätningsringar är kontakttätningar med tätningsläppar av elastomermaterial. Tätningsläpparna har smörjts med ett specialsmörjmedel på fabriken. Därmed minimeras slitaget som uppstår på grund av funktionen och en lång livslängd uppnås. Därför är ett oljeskikt i närheten av tätningsläppen en normal företeelse och innebär inte att tätningen läcker Driftljud Om ovanliga driftljud och/eller vibrationer uppstår i växeln kan det vara tecken på att den är skadad. I så fall måste växeln genast repareras. Vänligen kontakta NORD-service Växelkylning med fläkt (tillval: FAN) Fläktkåpans in- och utloppsöppningar samt fläkthjulet ska hållas rena. Ge akt på anvisningarna i kapitel 4.3 "Växelkylning med fläkt (tillval: FAN)"innan fläkten tas i drift på nytt Värmeväxlare (tillval CS2) Olje-/luftkylaggregatets värmeväxlare ska rengöras regelbundet för att bibehålla aggregatets kapacitet Täckkåpa och påbyggnadsadaptrar (bara 2D) Om växeln har en täckkåpa (tillval: H) ska kåpan tas av om det har samlats mycket smuts. Dammavlagringar i kåpan, på drivaxeln och på spännelementet ska avlägsnas. Därefter monteras kåpan tillbaka (3.17 "Täckkåpa (tillval: H, H66, FAN, MF.., MS )"kapitel). Om IEC-/NEMA-adaptern är mycket smutsig invändigt ska motorn demonteras och dammavlagringarna inuti adaptern och kopplingen avlägsnas. Därefter monteras motorn tillbaka enligt avisningarna i kapitel 3.9 "Motor (tillval: IEC, NEMA)". 76 B 2050 sv-1819

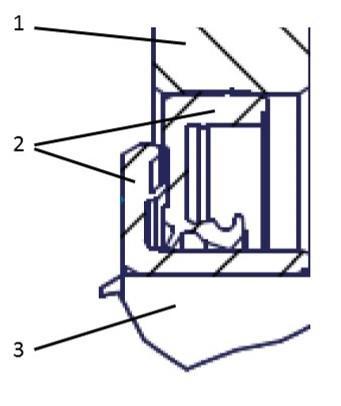

77 5 Inspektion och underhåll Axeltätningsringar Axeltätningsringar är kontakttätningar med tätningsläppar av elastomermaterial. Tätningsläpparna har smörjts med ett specialsmörjmedel på fabriken. Därmed minimeras slitaget som uppstår på grund av funktionen och en lång livslängd uppnås. Därför är ett oljeskikt i närheten av tätningsläppen vanlig och innebär inte att tätningen läcker (7.7 "Läckor och täthet"). När det maximala slitaget har uppnåtts blir oljeskiktet kring tätningsläppen större och ett mätbart läckage med droppande olja uppstår långsamt. Det är då dags att byta axeltätningsringen. Ca 50 % av utrymmet mellan tätnings- och skyddsläppen måste fyllas med fett vid monteringen. Rekommenderad fettyp: Petamo GHY 133N - Klüber Lubrication (7.3.1 "Rullagerfett") Observera att den nya axeltätningsringen inte får ligga i det gamla spåret på axeln efter monteringen. Information Byta MSS7-tätningar: MSS7 är tvådelade tätningar som består av en löphylsa med axiell dammläpp och en radialaxeltätning med radiell dammläpp (nedan). Särskilda monteringsregler gäller vid byte av dessa tätningar för att en normal driftstid ska kunna uppnås. Kontakta NORD:s serviceavdelning om du har frågor. 1 Bussning 2 MSS7-tätning 3 Axel Bild 26: MSS7-tätning B 2050 sv

78 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Oljenivå Monteringspositionen måste motsvara det utförandet som står på märkskylten. FARA Explosionsrisk Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Kontrollera endast oljenivån när växeln står stilla och är avkyld. Oljetemperaturen ska vara mellan 20 C och 40 C. Se till att växeln är säkrad mot oavsiktlig start. FARA Explosionsrisk Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Kontrollera endast oljenivån när växeln står stilla och är avkyld. Oljetemperaturen ska vara mellan 20 C och 40 C. Se till att växeln är säkrad mot oavsiktlig start. På dubbelväxlar och växlar med reservdrivenhet (tillval: WX) ska båda växlarnas oljenivå kontrolleras. På reservdrivenheter med frihjul ska även påbyggnadscylinderns oljenivå kontrolleras. Oljenivån kan behöva kontrolleras och korrigeras på påbyggnadskopplingarna också. I så fall ska tillverkarens separata dokumentation följas. När oljenivån korrigeras ska antingen olja fyllas på med den oljesort som anges på märkskylten, eller så mycket olja som behövs tappas ur. Oljan ska helst fyllas på genom avluftningens position. Oljenivåmätningens, avluftningens samt oljeavtappningens positioner finns angivna i det orderspecifika måttbladet Oljenivåskruv 1. Dra ut tillhörande oljenivåskruv. 2. Växelns oljenivå ska kontrolleras med medföljande oljesticka (art.nr: ), så som visas i bild 21. Den del av oljestickan som sänks ner i oljan ska hållas lodrätt. Maximal oljenivå är i underkanten av oljenivåöppningen. Minimal oljenivå är ca 4 mm under oljenivåöppningens underkant. Då når oljestickan nätt och jämt ner i oljan. 3. Om den integrerade tätningen i oljenivåskruvens gänga är skadad ska antingen en ny skruv sättas in eller också gängan rengöras och fuktas med ny gänglåsning, till exempel Loctite 242 eller Loxeal 54-03, före inskruvningen. 4. Montera oljenivåskruven med tätningsringen och dra åt med motsvarande vridmoment (se kapitel 7.4 "Skruvarnas åtdragningsmoment"). 78 B 2050 sv-1819

79 5 Inspektion och underhåll Bild 27: Kontrollera oljenivån med oljesticka Oljesynglas/oljenivåglas (tillval: OSG), oljenivåindikering (tillval: OST) Växelns oljenivå kan avläsas direkt genom synglaset. Korrekt oljenivå är mitt på oljesynglaset respektive oljenivåglaset. Vid utförande med oljenivåindikering ska oljenivån ligga mitt på den Oljemätsticka (tillval: PS) 1. Skruva ut oljemätstickan ur växeln och torka den med en ren duk. 2. Skruva in hela mätstickan helt i växeln en gång och skruva sedan ut den. 3. Oljenivån på mätstickan måste ligga mellan den undre och övre markeringen. Bild 28: Kontrollera oljenivån med oljemätsticka B 2050 sv

80 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Oljetank (tillval: OT) a. Oljetank och mätsticka (standardkonfiguration)(specifikation: cylinderformad tank): Oljenivån måste kontrolleras med hjälp av förslutningsskruven med mätsticka (gänga G1¼) i oljetanken. Tillvägagångssättet är detsamma som beskrevs i förra kapitlet. b. Oljetank och oljenivåindikering (standardkonfiguration (specifikation: rektangulär tank) Växelns oljenivå kan avläsas direkt genom synglaset. Korrekt oljenivå är mitt på oljenivåindikeringen. När oljenivån har korrigerats ska urskruvade oljenivåskruvar, oljemätstickor, avluftningar samt oljeavtappningsskruvar skruvas tillbaka och dras åt med korrekt vridmoment (se kapitel 7.4 "Skruvarnas åtdragningsmoment") Ventilation och avluftning Ventilationsfilter (tillval: FV) Standardavluftningsfiltrets filtermaterial består av ståltrådsväv. Filtret kan inte rengöras, utan hela filtret måste bytas. 1. Skruva ut det gamla ventilationsfiltret. 2. Skruva in ett nytt ventilationsfilter och en ny tätningsring (7.4 "Skruvarnas åtdragningsmoment"). Bild 29: Ventilationsfilter (tillval FV) 80 B 2050 sv-1819

81 5 Inspektion och underhåll Cellulosafilter (tillval: EF) FARA Explosionsrisk Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Följ filtertillverkarens separata dokumentation vid monteringen. Information Överensstämmelse med ATEX Fläkten och filterelementet (tillval EF) är endast godkända för ATEX 3D. Dessa filter har cellulosa som filtermaterial. Filterinsatsen kan bytas 1. Skruva av filterinsatsens lock 2. Ta ut och kontrollera filterelementet 3. Alternativt: Byt filterelementet om det är smutsigt 4. Sätt in filterinsatsen 5. Sätt tillbaka locket och skruva fast det för hand. Bild 30: Cellulosafilter (tillval EF) Tryckavluftning (tillval: DR) Tryckavluftningen släpper bara ut ett eventuellt övertryck ur växeln. Omgivningsluft släpps inte in i växeln genom tryckavluftningen. Därför har tryckavluftningen inget filtermaterial. 1. Skruva ut tryckavluftningsskruven ur växeln. 2. Rengör avluftningen noga (t.ex. med tryckluft). 3. Gör ett funktionstest. 4. Alternativt: Byt tryckavluftningsskruven. 5. Skruva tillbaka tryckavluftningsskruven med en ny tätningsring i växeln (7.4 "Skruvarnas åtdragningsmoment") B 2050 sv

82 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Gummibussning (tillval: ED) Växlar med ett elastiskt momentstöd (tillval ED) har gummidelar. Om skador eller sprickor syns på gummits yta ska skadade delar bytas ut. Kontakta i så fall NORD-service Ledningar Rörledningar (tillval: LC, LCX, OT) Cirkulationssmörjningens rörledningar eller avluftningsledningar ska kontrolleras med full oljepåfyllning tillsammans med oljetanken avseende läckor. Om läckor konstaterats ska läckande ledningar bytas. Kontakta i så fall NORD-service Slangar (tillval: LC, LCX, CS1, CS2, OT) FARA Explosionsrisk Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Använd alltid elektriskt ledande slangar för att förebygga elektrisk laddning på grund av friktion mellan oljan och slangen. Slangarna används som sug- resp. tryckledningar till cirkulationssmörjningen och kylaggregaten. Dessutom ansluts en befintlig oljetank till växeln med slangar. Slangarna utsätts för större naturligt slitage på grund av yttre inverkan (t.ex. UV-strålning) än rörledningar. När du kontrollerar slangarna ska du vara observant på läckor, skärskador, sprickor, porösa delar samt nötningsskador. I dessa fall ska skadade slangledningar bytas. Vänligen kontakta NORDservice. 82 B 2050 sv-1819

83 5 Inspektion och underhåll Oljefilter (tillval: CS1-X, CS2-X, LC/LCX) FARA Explosionsrisk Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Följ filtertillverkarens separata dokumentation vid monteringen. Oljefilter har som standard en optisk smutsindikering. Vi rekommenderar att filterelementet byts ut när det har varit i drift i ett år. När smutsindikeringen löser ut måste filtret bytas utan dröjsmål. För mer information ska du även läsa den aktuella tillverkarens dokumentation Lager i utgående fläns (tillval: VL2/3/4/6, KL2/3/4/6) På växlar i omrörarutförande måste lagret som sitter i den utgående flänsen eftersmörjas. Före eftersmörjningen ska låsskruven som sitter mittemot smörjnippeln skruvas ut. Eftersmörj med så mycket fett att det tränger ut cirka 25 g fett genom den borttagna låsskruvens hål. Skruva sedan in låsskruven igen. Avlägsna överflödigt fett. Rekommenderad fettyp: Petamo GHY 133N - Klüber Lubrication (7.3.1 "Rullagerfett") Temperaturklistermärke (gäller bara för T4 el. T < 135 C) Kontrollera om temperaturklistermärket är svartfärgat (3.21 "Temperaturklistermärke"). Om temperaturklistermärket är svart har växeln blivit för varm. I så fall ska växeln omedelbart tas ur drift. Orsaken till överhettningen måste fastställas. Vänligen kontakta NORD Service. Drivenheten får inte tas i drift innan orsaken till överhettningen har åtgärdats och en upprepad överhettning kan uteslutas. Före en ny idrifttagning måste ett nytt temperaturklistermärke fästas på växeln (3.21 "Temperaturklistermärke"). B 2050 sv

84 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Avlägsna damm FARA Explosionsrisk Om varningen ignoreras kommer allvarliga eller dödliga personskador att inträffa. Överhettning av växeln på grund av reducerad kylningseffekt orsakad av avlagringar på huset och fläktbladen. All slags avlagringar måste avlägsnas regelbundet! Damm som samlats på växelhuset ska ovillkorligen avlägsnas för att förebygga att damm virvlar runt kring växeln. Om växelhuset har ventilationsgaller är det mycket viktigt att göra rent mellanrummet mellan gallren regelbundet så att damm och smuts inte samlas där. 84 B 2050 sv-1819

85 5 Inspektion och underhåll Oljebyte Oljeavtappningsskruvarnas (tappventil som tillval) ventilationens, avluftningens samt oljekontrollanordningens placering finns angivna i det orderspecifika måttbladet. VARNING Risk för brännskador Risk för brännskador på grund av het olja. Låt växlarna svalna innan du utför service och rengöring Använd skyddshandskar Arbetsförlopp: 1. Välj ett uppsamlingskärl som rymmer angiven mängd olja (7.3.3 "Smörjoljemängd") och ställ kärlet under oljetappventilen (tillval). 2. Vrid ut ventilationen eller avluftningen ur växeln. 3. Vrid ut oljeavtappningsskruven, resp. skruva ur tappventilens låsskruvar och öppna den. 4. Töm ut all olja. 5. Spola växeln med olja invändigt för att få bort smuts som oljeslam, material som nötts bort och rester av gammal olja. Använd olja av samma sort som används under drift till detta. 6. Rengör oljeavtappningsskruven, resp. tappventilens låsskruvar och fukta dem med gänglåsning (t.ex. Loctite 242 eller Loxeal 54-03) innan de skruvas tillbaka. I båda fallen ska skruvarna dras åt med korrekt vridmoment (7.4 "Skruvarnas åtdragningsmoment". 7. Fyll på växeln med ny olja enligt märkskyltens angivelser genom ventilations- eller avluftningsöppningarna. Om växeln har en oljemätsticka kan olja även fyllas på genom mätstickans öppning. 8. Kontrollera oljenivån efter ca 15 minuter (efter 30 minuter med oljetank) enligt anvisningarna i kapitel "Oljenivå"och korrigera om så behövs. 9. Övriga påbyggnadskomponenter, t.ex. filter och rörledningar ska också tömmas vid behov. 10. Om växlarna är utrustade med oljecirkulationssmörjning eller ett oljeförsörjningssystem ska systemet som matar oljan tömmas enligt tillverkarens anvisningar (underhållsanvisning). B 2050 sv

86 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Internt kylsystem (tillval: CC) FARA Explosionsrisk Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Överhettning av växeln på grund av försämrad kyleffekt orsakad av avlagringar. Om det finns avlagringar måste den interna vattenkylningen (kylspiral) rengöras eller bytas. När kylspiralen kontrolleras måste kylmedelstillförseln vara avstängd och ledningarna avskiljda från kylspiralen. Om det syns avlagringar på kylspiralens innerväggar måste avlagringarna och kylmedlet analyseras. Vid kemisk rengöring måste det säkerställas att rengöringsmedlet inte angriper kylspiralens material (kopparrör och skruvförband av mässing). Vänligen kontakta NORD-service Lager i växeln Alla lager i växeln smörjs standardmässigt i oljebad. Vid monteringspositioner där detta inte är möjligt, eller om oljenivån sjunker används en cirkulationssmörjning. Undantag är växlarna SK till SK i monteringsposition M5/M6. De ovan liggande lagren är smörjda med fett i denna monteringsposition. Vänligen kontakta NORD-service för byte av rullagrens fett. Rekommenderad fettyp: Petamo GHY 133N - Klüber Lubrication (7.3.1 "Rullagerfett"). 86 B 2050 sv-1819

87 5 Inspektion och underhåll Växelövervakning (bara 2G/2D) FARA Explosionsrisk Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Följ tillverkarens separata dokumentation Motståndstermometer För att testa att temperaturövervakningen fungerar måste en kontroll utföras. Det inställda gränsvärdet måste då sänkas till ett värde som uppnås i normal drift och övervakningens reaktionsegenskaper iakttas. Funktionskontrollen måste dokumenteras. Därefter ställs det gamla gränsvärdet in igen Tryckvakt För att testa att tryckövervakningen fungerar måste en kontroll utföras. Det inställda gränsvärdet måste då höjas till ett värde som uppnås i normal drift och övervakningens reaktionsegenskaper iakttas. Funktionskontrollen måste dokumenteras. Därefter ställs det gamla gränsvärdet in igen. B 2050 sv

88 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Helrenovering FARA Explosionsrisk Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Helrenoveringen måste utföras av auktoriserad personal på en fackverkstad med lämplig utrustning. Gällande nationella bestämmelser och lagar måste följas. Vi rekommenderar på det starkaste att NORD-service utför helrenoveringen. Vid helrenovering ska hela växeln plockas isär och följande arbeten måste utföras: 1. Rengör alla växelns delar 2. Undersök alla växeldelarna avseende skador 3. Byt ut alla skadade delar 4. Byt alla lager 5. Byt alla tätningar, axeltätningsringar och Nilos-ringar 6. Alternativt: Byt backspärr 7. Alternativt: Byt kopplingens elastomerdelar Tillåten driftstid (bara 2G/2D) FARA Explosionsrisk Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Maximalt tillåten driftstid efter idrifttagningen är 10 år. Detta gäller också rent aritmetiskt högre värden. Växlar i kategori 2G och 2D måste genomgå en helrenovering redan efter en angiven driftstid. Den tillåtna driftstiden i driftstimmar står i regel angiven på märkskylten i fältet MI. 88 B 2050 sv-1819

89 5 Inspektion och underhåll Alternativt kan fältet MI även innehålla underhållsklassen CM (t.ex.: MI CM = 5.). I så fall beräknas tidpunkten för en helrenovering i år efter idrifttagningen (NA) så här: N A = C M f L k A C M : f L : Underhållsklass enligt märkskyltens fält MI Körtidsfaktor f L = 10 f L = 6 f L = 3 f L = 1,5 f L = 1 Körtid maximalt 2 timmar per dag Körtid 2 till 4 timmar per dag Körtid 4 till 8 timmar per dag Körtid 8 till 16 timmar per dag Körtid 16 till 24 timmar per dag ka: Nyttjandegradfaktor (i regel gäller ka = 1) Om däremot den faktiska effekten som krävs för användning är känd, blir underhållsintervallen ofta längre. Nyttjandegradfaktorn kan då beräknas enligt följande. k A P 1 Ptat 3 P1: Max. tillåten driveffekt resp. motoreffekt i kw enligt växelns märkskylt Ptat: faktisk driveffekt resp. motoreffekt i kw som krävs för användningen med nominellt varvtal, fastställs t.ex. genom mätningar Vid varierande belastning med olika faktisk driveffekt med nominella varvtal Ptat1, Ptat2, Ptat3, med känd procentuell tidsandel q1, q2, q3, gäller för ekvivalent medeldriveffekt: P tat q Ptat1 Ptat 2 Ptat3 100 q 100 q B 2050 sv

90 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 6 Skrotning Följ gällande lokala bestämmelser. Det är särskilt viktigt att du samlar upp smörjmedel och omhändertar dem på ett miljövänligt sätt. Växeldelar Kugghjul, axlar, rullager, krysskilar, låsringar,... Växelhus, husdelar, Växelhus av lättmetall, husdelar av lättmetall, Snäckhjul, bussningar, Axeltätningsringar, täcklock, gummielement, Kopplingsdelar Packningar Växelolja Syntetisk växelolja (klistermärke: CLP PG) Syntetisk växelolja (klistermärke: CLP HC) Kylspiral, inbäddningsmassa för kylspiral, skruvförband Material Stål Gjutjärn Aluminium Brons Elastomer med stål Plast med stål Asbestfritt tätningsmaterial Mineralolja med tillsatser Polyglykolbaserade smörjmedel Polyalfaolefinbaserat smörjmedel Koppar, epoxid, mässing Tabell 11: Skrotning av material 90 B 2050 sv-1819

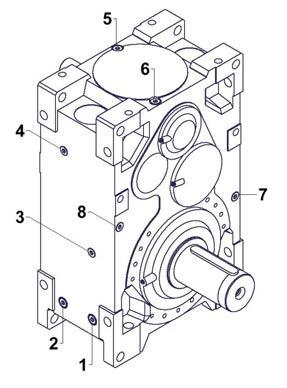

91 7 Bilaga 7 Bilaga 7.1 Standardpositioner oljeavtappning, avluftning och oljenivå FARA Explosionsrisk Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Uppgifter om utförande, oljeavtappningens placering, avluftning samt oljenivå hämtas i första hand ur det orderspecifika måttbladet. Om du inte hittar informationen där kan du använda nedanstående uppgifter. 5x07, 6x07 7x07-10x07 11x07-15x07 Tillval OSG M1 6 (D) 16 5/6 (D) 16 5 (D) 17 (G) M2 7/13 7/13 7/13 7/13 7/13 7/13 M3 5 (D) 16 5/6 (D) 16 6 (D) 16 (G) M4 4/ / / M M OST M1 /OT /OT /OT /OT /OT /OT M2 /OT /OT /OT /OT /OT /OT M3 /OT /OT /OT /OT /OT /OT M4 /OT /OT /OT /OT /OT /OT M5 /OT /OT /OT /OT /OT /OT M6 /OT /OT /OT /OT /OT /OT PS M1 1/2 /OT 1/2 /OT 1/2 /OT 1/2 /OT 1/2 /OT 1/2 /OT Monteringsposition Avtappningskran M2 15/17 /OT 15/17 /OT 15/17 /OT 15/17 /OT 15/18 /OT 15/18 /OT M3 9/10 /OT 9/10 /OT 9/10 /OT 9/10 /OT 9/10 /OT 9/10 /OT M4 5/6 /OT 5/6 /OT 5/6 /OT M5 13/14 /OT 13/14 /OT M6 7/8 /OT 7/8 /OT M1 7/13 (D) 7/13 (D) 7/13 (D) 7/13 (D) 7/13 (D) 7/13 (D) M2 5/ / /6 5/6 M3 8/14 (D) 8/14 (D) 8/14 (D) 8/14 (D) 8/14 (D) 8/14 (D) M4 15/17 15/17 15/17 15/17 15/18 15/18 M5 7/8 7/8 7/8 7/8 7/8 7/8 M6 13/14 13/14 13/14 13/14 13/14 13/14 B 2050 sv

92 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Tillval Monteringsposition 5x07, 6x07 7x07-10x07 11x07-15x Avluftning M1 1/2 /OT 1/2 /OT 1/2 /OT 1/2 /OT 1/2 /OT 1/2 /OT Förklaring: Hus Lock Oljetank M2 16 /OT 16 /OT 16 /OT 16 /OT 16/17 /OT 16/17 /OT M3 9/10 /OT 9/10 /OT 9/10 /OT 9/10 /OT 9/10 /OT 9/10 /OT M4 5/6 /OT 5/6 /OT 5/6 /OT M5 13/14 /OT 13/14 /OT M6 7/8 /OT 7/8 /OT Standardposition i huset Standardposition i locket Standard endast möjlig i oljetanken --- Special, inte möjlig i standard /OT (D) (G) Med tillval OT, alltid i oljetanken Alternativt i locket Alternativt i huset Tabell 12: Husalternativens position vid oljeskruvarnas hål (standardmonteringspositioner) 92 B 2050 sv-1819

93 7 Bilaga Växel SK 5207 SK Oljeskruvhål M1 B 2050 sv

94 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Växel SK 5207 SK Oljeskruvhål M2 94 B 2050 sv-1819

95 7 Bilaga Växel SK 5207 SK Oljeskruvhål M3 B 2050 sv

96 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Växel SK 5207 SK Oljeskruvhål M4 / 96 B 2050 sv-1819

97 7 Bilaga Växel SK 5207 SK Oljeskruvhål M5 B 2050 sv

98 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Växel SK 5207 SK Oljeskruvhål M6 Bild 31: Oljeskruvhålens numrering på SK 5207 SK B 2050 sv-1819

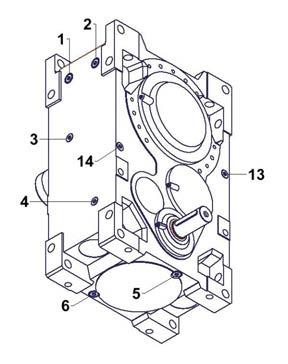

99 7 Bilaga Växel SK SK Oljeskruvhål M1 B 2050 sv

100 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Växel SK SK Oljeskruvhål M2 100 B 2050 sv-1819

101 7 Bilaga Växel SK SK Oljeskruvhål M3 B 2050 sv

102 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Växel SK SK Oljeskruvhål M4 102 B 2050 sv-1819

103 7 Bilaga Växel SK SK Oljeskruvhål M5 B 2050 sv

104 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Växel SK SK Oljeskruvhål M6 Bild 32: Oljeskruvhålens numrering på SK SK B 2050 sv-1819

105 7 Bilaga 7.2 Monteringsposition Kuggväxlar Bild 33: Monteringspositioner för kuggväxlar med standardmonteringsyta Vinkelkuggväxlar Bild 34: Monteringspositioner för vinkelkuggväxlar med standardmonteringsyta B 2050 sv

106 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 7.3 Smörjmedel Rullagerfett Den här tabellen visar jämförbara rullagerfett från olika tillverkare. Rullagerfett Omgivningste mperatur [ C] Från Till På mineraloljebas Energrease LS 2 Energrease LS-EP 2 Longtime PD 2 RENOLIT GP 2 RENOLIT LZR 2 H - Mobilux EP 2 Gadus S2 V Optitemp LG 2 RENOLIT JP RENOLIT HLT 2 PETAMO GHY 133 N Syntetisk Energrease SY 2202 Tribol 4747 Mobiltemp SHC 32 Cassida EPS2 RENOLIT LST 2 Klüberplex BEM Biologiskt nedbrytbar Biogrease EP 2 - PLANTOGEL 2 S Klüberbio M Mobil SHC Grease 102 EAL Naturelle Grease EP2 Livsmedelsgodk änd Obeen UF 2 RENOLIT G 7 FG 1 Klübersynth UH Mobilgrease FM 222 Cassida RLS2 Tabell 13: Rullagerfett Du kan byta tillverkare inom samma fettyp. Du måste samråda med NORD Drivsystem innan du byter fettyp eller ändrar omgivningstemperaturområden. I annat fall övertas inget ansvar för växelns funktionsduglighet. 106 B 2050 sv-1819

107 7 Bilaga Smörjoljetyper FARA Explosionsrisk Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. När olja fylls på eller vid en eventuell första påfyllning måste ovillkorligen den smörjolja som anges på märkskylten användas. OBSERVERA! Växelskador Om anvisningarna ignoreras är det sannolikt att växeln skadas. När olja fylls på eller vid en eventuell första påfyllning måste ovillkorligen den smörjolja som anges på märkskylten användas. Den lägsta tillåtna oljebadtemperaturen avgörs av vilken smörjmetod som används. Dessa temperaturer anges i katalog G1050. Tillsatser och/eller smörjmedel i fast form (korrosionsskyddsmedel) får inte användas innan NORD Drivesystems har testat eller godkänt smörjmedlet i fråga. Växelolja och rullagerfett får inte blandas i slutna växlar med invändig oljesmörjning. Växeln får inte utsättas för skadlig inverkan, exempelvis aggressiva kemiska produkter. I tabellen nedan grupperas växeloljetyperna som anges på växelns märkskylt (3.5 "Kontrollera märkskyltens uppgifter") enligt respektive tillåtna produkter och deras tillverkare. Om du blandar olika oljesorter kan växeln skadas beroende på otillräcklig smörjning eller på att det inte är säkert att oljorna är förenliga med varandra. Fyll därför alltid på växeln med samma olja som du använt tidigare. Det är inte tillåtet att blanda oljor av olika typ eller från olika tillverkare utan särskilda åtgärder. I synnerhet polyglykoler får inte blandas med mineraloljor eller andra syntetiska oljor. Varje gång du byter oljesort måste du först spola igenom växeln noga med den nya oljan innan du fyller den i växeln. Använd den nya oljesorten när du gör detta. Kontakta NORD Drivesystems inför byte av viskositet respektive smörjoljetyp eftersom funktionsgarantin annars upphör att gälla. B 2050 sv

108 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Smörjolja Viskositet [mm 2 /s] Omgivningstem peratur [ C] Från Till CLP (mineral) Energol GR-XP Alpha SP Alpha MAX Optigear BM Renolin CLP Renolin CLP Plus Klüberoil GEM 1 - N Mobilgear 600 XP Mobilgear Shell Omala F XMP Gearmaster - Tribol 1100 CLP 220 CLP PG (syntetisk - polyglykol) Enersyn SG-XP Tribol 1300 Renolin PG Gearmaster PGP Klübersynth GH 6 - Shell Omala S4 WE CLP HC (syntetisk - kolväten) Enersyn EP-XF Optigear Synth X Tribol 1710 Optigear Synth X Renolin Unisyn CLP Gearmaster SYN Klübersynth GEM 4 - N Mobil SHC 630 Mobil SHC Shell Omala S4 GX Shell Omala S4 GX 680 CLP E (biologiskt nedbrytbar) 220 Tribol Plantogear Klübersynth BioTop - S GEM Gearmaster ECO CLP PG H1 (livsmedelsgodkänd) Optileb GT Cassida Fluid WG Klübersynth UH Tabell 14: Smörjoljetabell 108 B 2050 sv-1819

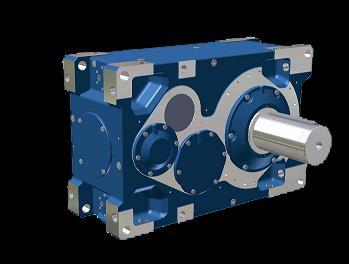

109 7 Bilaga Smörjoljemängd FARA Explosionsrisk Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Iaktta oljekontrollanordningen noga vid påfyllningen, den visar hur stor oljemängd som ska fyllas på. Efter påfyllningen ska oljenivån kontrolleras enligt beskrivningen i kapitel "Oljenivå". Information Smörjmedel Efter ett smörjoljebyte, särskilt efter den första påfyllningen, kan oljenivån sjunka en aning under de första driftstimmarna eftersom oljekanalerna och hålrummen fylls långsamt under driften. Vi rekommenderar att du kontrollerar oljenivån efter ca 2 timmars driftstid och korrigerar den om det behövs Raka kuggväxlar Påfyllningsmängderna som anges i följande tabell är riktvärden. Den exakta mängden varierar beroende på den exakta utväxlingen och anges på märkskylten. 1) Cirkulationssmörjnin g 2) Cirkulationssmörjnin g (tillval LC) (tillval LCX) 3) Full oljenivå (tillval OT) [l] M1 M2 M3 M4 M5 M6 OT SK 5207/ ) SK 6207/ ) SK 7207/ ) SK 8207/ ) SK 9207/ ) SK 10207/ ) SK 11207/ ) ) 135 1) 45 2) 135 1) 45 2) 193 3) SK 12207/ ) ) 199 1) 69 2) 199 1) 69 2) 268 3) SK 13207/ ) ) 268 1) 95 2) 268 1) 95 2) 353 3) SK 14207/ ) ) 392 1) 139 2) 392 1) 139 2) 531 3) SK 15207/ ) ) 405 1) 170 2) 412 1) 163 2) 550 3) Tabell 15: Smörjmedelsmängder raka kuggväxlar B 2050 sv

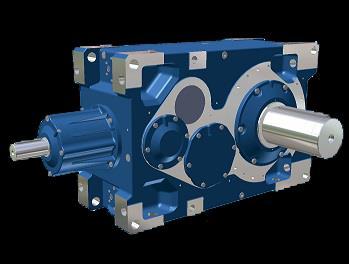

110 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Vinkelväxlar Påfyllningsmängderna som anges i följande tabell är riktvärden. Exakta värden varierar beroende på den exakta utväxlingen. Korrigeringsvärden står i fabriksstandard WN ) Cirkulationssmörjning (tillval LC) 2) Cirkulationssmörjning (tillval LCX) 3) Full oljenivå (tillval OT) 4) Vinkelkugghölje smörjt (tillval LC) [l] M1 M2 M3 M4 M5 M6 OT SK 5407/ ) ) SK 6407/ ) ) SK 7407/ ) ) SK 8407/ ) ) SK 9407/ ) ) SK 10407/ ) ) SK 11407/ ) ) 40 2) 142 1) 45 2) 147 1) 45 2) 197 3) SK 12407/ ) ) 65 2) 209 1) 69 2) 209 1) 69 2) 290 3) SK 13407/ ) ) 73 2) 282 1) 95 2) 282 1) 95 2) 377 3) SK 14407/ ) ) 107 2) 412 1) 139 2) 412 1) 139 2) 526 3) SK 15407/ ) ) 125 2) 429 1) 170 2) 436 1) 163 2) 550 3) Tabell 16: Smörjmedelsmängder vinkelväxlar Vinkelväxel MAXXDRIVE XT [l] M1/M3 SK SK SK SK SK SK SK Tabell 17: Smörjmedelsmängder vinkelväxel MAXXDRIVE XT 110 B 2050 sv-1819

111 7 Bilaga 7.4 Skruvarnas åtdragningsmoment Mått Skruvarnas åtdragningsmoment [Nm] Skruvförband i hållfasthetsklasser Låsskruvar Stoppskruv för koppling Skruvförband på skyddskåpor M4 3, M5 6, M ,4 M M M M M M M M M M M G½ G¾ G G1¼ G1½ Tabell 18: Skruvarnas åtdragningsmoment 7.5 Fastskruvningsytornas toleransvärden upp till 10 Tillåtna toleransvärden för fastskruvningsytornas rak- och planhet [mm] över 10 upp till 30 över 30 upp till 100 över 100 upp till 300 över 300 upp till 1000 över 1000 upp till ,05 0,10 0,20 0,40 0,60 0,80 Tabell 19: Toleransvärden för fastskruvningsytans planhet B 2050 sv

112 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 7.6 Driftstörningar FARA Explosionsrisk Om varningen ignoreras är risken för allvarliga eller dödliga personskador sannolik. Stäng omedelbart av växeln vid alla störningar. VARNING Personskador Risk för halka vid läckor. Rengör smutsiga golv och maskindelar innan du påbörjar felsökningen. VARNING Personskador Personskador på grund av snabbt roterande och ev. heta maskindelar. Växeln måste stå stilla och vara avkyld när du utför felsökningen. Drivenheten måste vara spänningsfri och säkrad mot oavsiktlig start. 112 B 2050 sv-1819

113 7 Bilaga Driftstörningar Störning Möjlig orsak Åtgärd Ovanliga ljud, vibrationer Olja läcker ut vid växelmotorn Olja läcker ut vid avluftningsskruven Växeln blir för varm Slag vid start Drivaxeln roterar inte, trots att motorn går För låg oljenivå Lagerskador Skador på kuggarna Tätningen är defekt För hög oljenivå Olämpliga driftsförhållanden Felaktig olja i växeln Felaktig oljenivå Smutsig olja Smutsig kylning Smutsig växel Defekt kylning Överlast på växel Otillåtna axial- eller radialkrafter Olämpliga monteringsförhållanden Växelskador Defekt motorkoppling Sliten motorkoppling Lös växelinfästning Slitet gummielement Defekt motorkoppling Spännelementet slirar Brott i växeln Korrigera oljenivån Kontakta NORD-service Kontakta NORD-service Kontakta NORD-service Korrigera oljenivån Kontakta NORD-service Kontrollera oljan Korrigera oljenivån Byt olja och filter Rengör kylningen Rengör växeln Kontakta NORD-service Kontakta NORD-service Kontakta NORD-service Kontakta NORD-service Kontakta NORD-service Byt koppling Byt kopplingskorset av elastomer Kontrollera växelns och motorns infästning Byt gummielement Byt koppling Kontrollera spännelementet Kontakta NORD-service Kylsystemet fungerar inte Defekt kylsystem Följ separat bruksanvisning För lågt tryck på tryckvakten Pumpen pumpar inte olja Läckage Tabell 20: Översikt driftstörningar Kontrollera och byt pumpen om det behövs Kontrollera och byt ledningarna om det behövs B 2050 sv

114 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 7.7 Läckor och täthet Växlarna är fyllda med olja och fett för att smörja rörliga delar. Tätningarna förhindrar att smörjmedel tränger ut. Det är inte tekniskt möjligt att åstadkomma en absolut täthet eftersom ett viss fuktskikt, till exempel på radialaxeltätningsringarna, är normal och till fördel för en långvarig tätningsverkan. I närheten av avluftningarna kan oljedimma tränga ut på grund av deras funktion, vilket medför att du kan se oljefuktighet. På fettsmörjda labyrinttätningar (tillval: Taconite) tränger fett ut ur tätningsspalten. Ett sådan skenbart läckage utgör inte någon defekt. Otätheten ska tätas med mediet vilket har fastställs enligt testvillkor i DIN Definition av läckage i enlighet med DIN 3761 och dess tillämpning Läckans plats Begrepp Förklaring Axeltätningsri ng I IEC-adapter Husfog Avluftning Tät Ingen fuktighet märkbar Ingen brist Ingen brist Ingen brist Ingen brist Fuktig Lokalt begränsat fuktskikt (liten yta) Ingen brist Ingen brist Ingen brist Ingen brist Våt Fuktskikt som sträcker sig utanför komponenten Ingen brist Ingen brist Eventuell reparation Ingen brist 114 B 2050 sv-1819

115 7 Bilaga Definition av läckage i enlighet med DIN 3761 och dess tillämpning Läckans plats Begrepp Förklaring Axeltätningsri ng I IEC-adapter Husfog Avluftning Mätbart läckage Rinner, droppar märkbart Reparation rekommend eras Reparation rekommend eras Reparation rekommend eras Reparation rekommender as Övergående läckage Kortvarig störning i tätningssystemet eller oljeläcka under transport *) Ingen brist Ingen brist Eventuell reparation Ingen brist Skenbart läckage Skenbart läckage, t.ex. på grund av smuts, eftersmörjbara tätningssystem Ingen brist Ingen brist Ingen brist Ingen brist Tabell 21: Definition av läckage i enlighet med DIN 3761 *) Erfarenheten hittills har visat att fuktiga eller våta radialaxeltätningsringar slutar läcka av sig själva efter ett tag. Därför rekommenderas inte i något fall att de byts ut i detta skede. Anledningen till den tillfälliga fuktigheten kan till exempel vara små partiklar under tätningskanten. B 2050 sv

116 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 7.8 Försäkran om överensstämmelse Explosionsskyddade växlar och växelmotorer, kategori 2G och 2D Försäkran om överensstämmelse kategori 2G/2D, gäller vid märkskyltens märkning i enlighet med DIN EN Bild 35: Försäkran om överensstämmelse kategori 2G/2D, märkning enligt DIN EN B 2050 sv-1819

117 7 Bilaga Försäkran om överensstämmelse kategori 2G/2D, gäller vid märkskyltens märkning i enlighet med DIN EN ISO Bild 36: Försäkran om överensstämmelse kategori 2G/2D, märkning i enlighet med DIN EN ISO B 2050 sv

118 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning Explosionsskyddade växlar och växelmotorer, kategori 3G och 3D Försäkran om överensstämmelse kategori 3G/3D, gäller vid märkskyltens märkning i enlighet med DIN EN Bild 37: Försäkran om överensstämmelse kategori 3G/3D, märkning enligt DIN EN B 2050 sv-1819

119 7 Bilaga Försäkran om överensstämmelse kategori 3G/3D, gäller vid märkskyltens märkning i enlighet med DIN EN ISO Bild 38: Försäkran om överensstämmelse kategori 3G/3D, märkning i enlighet med DIN EN ISO B 2050 sv

120 Explosionsskyddade industriväxlar Drifts-och monteringsanvisning 7.9 Reparationsanvisningar Vänligen ha märkskyltens uppgifter till hands när du kontaktar vår service Reparation Om växeln eller växelmotorn måste repareras skickas de till följande adress: Getriebebau NORD GmbH & Co. KG Service Getriebebau-Nord-Straße Bargteheide Vid reparation utförd av NORD-service övertas inget ansvar för kundens påbyggnadskomponenter, t.ex. pulsgivare, extern fläkt. Vänligen demontera alla delar från växeln eller motorn som inte ingick vid leveransen. Information Orsak till retur Kontakta NORD-service innan du returnerar produkten, skälet till returen och förmodat leveransdatum ska anges skriftligen. Vid eventuella frågor bör du dessutom ange minst en kontaktperson. Detta är viktigt för att hålla reparationstiden så kort och effektiv som möjligt Information på Internet Du hittar landspecifika bruks- och underhållsanvisningar på tillgängliga språk på vår webbplats: B 2050 sv-1819

121 7 Bilaga 7.10 Förkortningar 2G Gas-EX-skyddade växlar zon 1 FA Axialkraft 3G Gas-EX-skyddade växlar zon 2 IE1 Motorer med standardverkningsgrad 2D Damm-EX-skyddade växlar zon 21 IE2 Motorer med hög verkningsgrad 3G Damm-EX-skyddade växlar zon 22 IEC International Electrotechnical Commission ATEX ATmosphères EXplosibles NEMA National Electrical Manufacturers Association B5 Flänsinfästning med genomgående hål IP55 International Protection B14 Flänsinfästning med gängade hål ISO Internationella standardiseringsorganisationen CW Clockwise, rotationsriktning medurs ph ph-värde CCW CounterClockwise, rotationsriktning moturs PSA Personlig skyddsutrustning dh Vattnets hårdhet i grader, tysk hårdhet RL Direktiv DIN Tyskland standardiseringsorganisation VCI Volatile Corrosion Inhibitor EG Europeiska gemenskapen WN Fabriksstandard för NORD Drivsystem EN FR Europeisk standard Radialkraft B 2050 sv
