1 Brandgasfläkt HT-fan Installation, Drift och Skötsel

2 Innehåll 1. Viktig information 2. Säkerhetsanvisningar 3. Teknisk beskrivning 4. Transport 5. Monteringsanvisningar 6. Driftsättning 7. Underhåll 8. Fel 9. Reservdelar 10. Fläkt koder 11. EG försäkran Revideringar: 1. Skapad 2012/08/22 2

3 1 Viktig Information Fläkt Woods HT-fläktarna uppfyller kraven för EN standarden och hälsa och säkerhet i EC-maskindirektivet. Samtliga fläktar lämnar fabriken efter att ha genomgått kontroller. Dessa instruktioner är avsedda att användas av kvalificerad service personal. Installation, driftsättning av fläktarna skall utföras av kvalificerad personal som är förtrogen med säkerhetsföreskrifterna. Verktyg och skyddsutrustning som krävs för att förhindra att olyckor inträffar vid installation och för drift av fläkten ska användas / bäras i enlighet med de lokala säkerhetsföreskrifter. All personal som arbetar med produkten måste noggrant studera denna bruksanvisning och noggrant följa alla föreskrifter och anvisningar. Fläkt Woods tar inte ansvar för skador som kan hänföras till icke-efterlevnad av dessa instruktioner. Garantin som utfärdats av tillverkaren ska gälla om eventuella ändringar av produkten sker utan tillverkarens samtycke. 2 Säkerhetsanvisningar Denna symbol är avsedd att påpeka alla säkerhets-och riskinformation om fara för de operativa personalens liv och hälsa. 3

4 3 Teknisk beskrivning 3.1 Konstruktion Mellan luckan och höljet finns tätningsmaterial. Både luckan och höljet har isoleringsmaterial mellan metallplåtarna. 3.2 Specifikation Utrustningen är en axialfläkt med hölje avsedd att användas som en frånluftsfläkt i höga temperaturförhållanden nödsituationer. Produkten får inte användas i normal ventilation. Fläkten drivs av en kapslad elmotor klassificerade F400 (2h) i enlighet med EN Luckan och fläkt är integrerade för att vara en certifierad enhet. Luckan öppnas med 2 elmotorer, vilka är dimensionerade att täcker både snö och vindlast. Fläkten ska startas 30 sekunder efter det att luckans motorer har startats. 4 Produkt typ: SMHA Fläkt type: JMHT Axialfläkt Klass: F400(2h) Certifierings enhet: VTT Expert Services, 0809 Certifikat nr: 0809-CPD-0703 Temperatur klass: F400(2h) Motor: F400(2h) klassifierad klass H / klass F fläktmotor 2st 230 V spindelmotor

5 3.3 Fläkt och motor sortiment Produkt kod Fläkt rpm kw A Spänning Hz IEC SMHA JMHT40/16/2/ , /3V SMHA JMHT40/16/2/ ,7 3,6 400/3V SMHA JMHT50/20/2/ ,7 3,6 400/3V SMHA JMHT50/20/2/ ,8 9,3 400/3V M SMHA JMHT80/20/4/ ,6 7,3 400/3V L SMHA JMHT80/25/4/ ,8 9,7 400/3V M SMHA JMHT80/25/4/ ,6 12,5 400/3V S SMHA JMHT80/25/4/ ,1 400/3V M SMHA JMHT100/31/4/ ,6 12,5 400/3V S SMHA JMHT100/31/4/ ,9 400/3V M SMHA JMHT100/31/4/ ,2 400/3V L SMHA JMHT125/50/4/ ,2 400/3V L SMHA JMHT125/50/4/ ,6 400/3V Dimensioner Size A B C D E F G H Mass/kg* *) Vikt med max motor 5

6 4 Transport 4.1 Transport kontroll Kontrollera fläkten omedelbart efter att du får den och se till att det inte har skadats under transporten. Om du upptäcker någon skada kontakta transportföretaget omedelbart. Kontrollera informationen på fläktens typskylt. Korrekta förfaranden måste följas vid transport av produkten! Felaktiga förhållanden vid transport kan resultera i allvarliga skador på produkten 4.2 Transportsäkerhet Transport materialet skall väljas med hänsyn till förpackningen och produktens vikt. Lastning måste utföras enligt anvisningarna. 4.3 Mellanlagring Om fläkten ska lagras innan eller mellan användningarna måste följande vidtas : - Originalförpackning ska användas. Om lagringsförhållanden kräver det kan ytterligare skydd tillsättas Luckan på produkten måste vara stängd under lagring. Vid lagring en längre tid måste produkten förvaras inomhus. 6

7 - 5 Monteringsanvisning 5.1 Installation av fläkten Fläkten kan monteras direkt på taket eller på särskild fundamentet gjorda för fläkten. Den maximala taklutningen är 12. Fläkten fäst med minst 4 bultar i fundamentet se bilden. Fundamentet måste vara plant och stabilt. Risker på grund av olämpligt uppträdande eller fel drift kan inte helt uteslutas. System planeraren eller konstruktören måste förhindra uppkomsten av farliga situationer genom direkt olämpliga säkerhetsåtgärder. 7

8 5.2 Montering av tillbehör Väderskydd ( tillverkad av 4 olika delar) fasat satt med skruvar. Hörnen ska tätas för att undvika inträgning av vatten. 5.3 Säkerhetsföreskrifter Om luckan är öppen för underhållsarbete av fläkten finns risken att falla genom öppningen, särskilt om fläkten är borttagen. Ytterst försiktighet ska vidtas vid underhållsarbete 5.4 Elektrisk anslutning All elektrisk installation får endast utföras av behörig installatör. De nödvändiga elektriska och säkerhetsåtgärder måste tas i beaktande. Enheten är utrustad med två säkerhetsbrytare, en för fläktmotorn och en för lucköppningsmotorerna. Elektrisk koppling ska utföras enligt visad bild. Luckan är utrustad med mekaniskabrytare som visar om luckan är öppen eller stängd. Motorkabel ska vara brandklassad kabelgenomföringen ska vara tätade. Gränslägesbrytaren får endast användas som lägesindikering av luckan. Startsignal för motorerna ska komma från separata system. Fläktmotor skall startas tidigast 30 sekunder efter lucköppningsmotorerna startats. 8

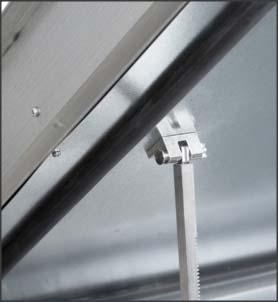

9 6 Driftsättning 6.1 Förberedelser Öppna luckan och anslut motorns stänger på fästen. Anslut motorerna för att stänga luckan. 6.2 Säkerhet Kontroll Rotera axeln och kontrollera att fläktvingarna kan röra sig fritt. Se till att det inte finns några främmande föremål i fläkten eller i kanal. Kontrollera även att det inte finns någon ovanlig ljud i fläkten. Kontrollera att installationen har utförts i enlighet med gällande föreskrifterna. Att alla nödvändiga skyddsanordningar har installeras. Kontrollera också att det är tillräckligt stor luftflöde för att kompensera fläktens luftflöde. Kontrollera att alla andra bestämmelser som rör brandsäkerhet följs. Fläkten får endast tas i drift när alla korrekta förfaranden har följts och alla nödvändiga inspektioner har genomförts. 6.3 Testkörning Kortfattat, slå på strömmen till motorn för att kontrollera om fläktvingarna roterar i rätt riktning. Om fläkvingarna roterar i rätt riktning som visas med pilen kan fläkten vara påslagen. Kontrollera att inget onormalt mekaniskt ljud och obalanser. 9

10 7 Underhåll/Skötsel 7.1 Garanti En förutsättning för garantin är att regelbundet underhåll har utförts. Defekter som täcks av garantin måste omedelbart anmälas till tillverkaren eller importören. Garantin täcker inte servicearbete eller indirekta skador. 7.2 Underhåll Innan Service Stäng av strömmen till fläkten och luckas motorer med säkerhetsbrytaren. Luckan stannar i läge öppen när säkerhetsbrytaren är avstängd från elnätet. Säkerställ att lucka inte kan falla ner under underhåll Kontrollintervaller Kontrollintervallerna kan fastställas av lokala myndigheter. Om inget annat nämns skall fläkten provas enligt intervallen i tabell men åtminstone en gång om året. Den årliga kontrollen får endast utföras av behöriga personer. Pos. Beskrivning Fläkt Ibruktagning 6 mån 12 mån 1 Kontrollera, att luckan kan öppnas x x x 2 Kontrollera, att fläktmotor startas 30 sek efter spindel motor x x x 3 Kontrollera, att rotationsriktning är rätt x x x 4 Alla varninsgskylter är OK x x 5 Allaskylter är på plats och till påseende x x 6 Fläkt motor och spindel motorer är visualiskt OK x x 7 Provkör fläkten x x 8 Hela produktes skall kontrolleras visuellt x x x Gör en testprotokoll Motor 10 1 Kontrollera att lager ljud är OK x 2 Smörja lager om nödvändig x 3 Kontrollera, att hjulet roterar ordentligt x 4 Visualisk kontrol x x 5 Lager skall återsmörjas varje 3 år Kontroll av motorns lager

11 Motorerna är avsedda att användas endast i nödsituationer. Motorlagren måste smörjas i enlighet med de instruktioner som medföljer motorn minst med 3 år mellanrum. Ersättning av lager skall ske i enlighet med motortillverkarens instruktioner Fläktvingar Fläktvingarna ska vara rena. 7.3 Byte av motor och fläktvingar Fläkten måste kopplas bort från enheten innan motorn kan bytas. SMHA-040,050,080, , Kontrollera att fläktmotorn och luckans-motorer kopplas bort från elnätet. 2. Ta bort utlopps gallret. 3. Demontera fläktvingarna från motoraxeln genom att öppna låsskruven från axeländen. 4. Demontera fläktvingarna från axeln, var försiktig. 5. Motorrotom kan lyftas upp och lagren kan kontrolleras. SMHA-storlekar och alla storlek 125 versioner 1. Ta bort hela fläkten och lyft ur den från huset för underhåll. 2. Följ anvisningarna i JMHT för underhåll. 7.5 Slutbesiktning - Kontrollera att: - Fläkvingarna är monterat för rätt rotationsriktning. - Alla skruvar och muttrar är åtdragna. Inga främmande föremål har lämnats kvar i fläkten eller i kanal. 11

12 8. Fel Om några fel uppstår under inspektion som inte kan repareras av underhållspersonal, kontakta serviceavdelningen på Fläkt Woods. Exempel på fel kan innehålla följande frågor: - Främmande partiklar inuti fläkten. - Korrosiva media inuti fläkten. - För hög vibrationer. - Inte korrekt underhållet. - luckans öppnas inte. Tänkbara problem: - Lagerskador. - Korrosionsskador. - Vibrationer som alstras skador. 9. Reservdelar Använd endast originalreservdelar som levereras / accepteras av Fläkt Woods. Om andra reservdelar används gäller ingen garanti eller giltig. EN-certifiering Reservdelar: - fläktmotorn - luckans motorer 10. Fläktkod Hög temperaturs fläkt SMHA- aaa- bbb- cc- dd Storlek 040,050,080,100,125 Motor effekt 048=4.8 kw etc Första c 12 1=inlopps skyddd (fri sugande) 2=mot fläns (kanal anslutning) Andra c Version=0 Skovel vinkel
