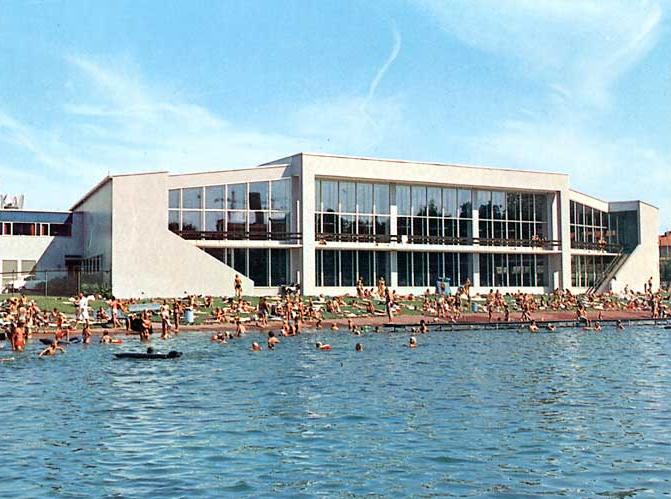

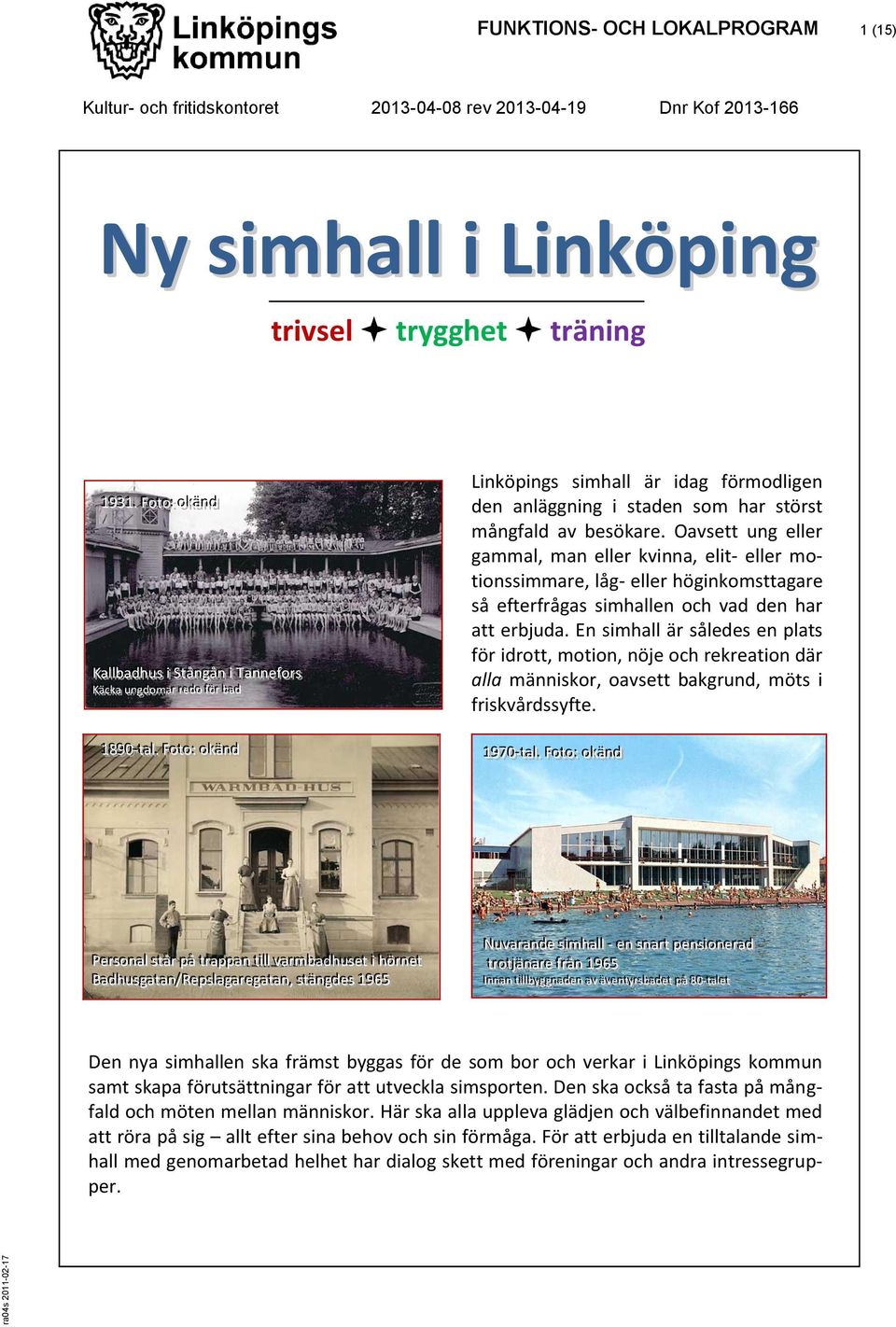

1 ra04s FUNKTIONS- OCH LOKALPROGRAM 1 (15) Kultur- och fritidskontoret rev Dnr Kof Ny simhall i Linköping trivsel trygghet träning FFoo too t :: : ookkäänndd KKaal lll llbbaaddhh uus s ii i SSt tåånn ggåånn ii i TTaannnn eef ffoo rsr s KKääc ckkaa uunnggddoo mmaar r ree r ddoo fföö f r bbaadd K ä cc ck a u n g d o mm a rr r rr r e d o ff fö rr rb a d Den nya simhallen ska främst byggas för de som bor och verkar i Linköpings kommun samt skapa förutsättningar för att utveckla simsporten. Den ska också ta fasta på mångfald och möten mellan människor. Här ska alla uppleva glädjen och välbefinnandet med att röra på sig allt efter sina behov och sin förmåga. För att erbjuda en tilltalande simhall med genomarbetad helhet har dialog skett med föreningar och andra intressegrupper t taal ll... FFoo too: t :: ookkäänndd Linköpings simhall är idag förmodligen den anläggning i staden som har störst mångfald av besökare. Oavsett ung eller gammal, man eller kvinna, elit- eller motionssimmare, låg- eller höginkomsttagare så efterfrågas simhallen och vad den har att erbjuda. En simhall är således en plats för idrott, motion, nöje och rekreation där alla människor, oavsett bakgrund, möts i friskvårdssyfte t taal ll... FFoot too: :: ookkäänndd PPeer rsoo nnaal ll sts tåår r ppåå trt raappppaa nn tit iil lll vvaar rmm bbaaddhh uus seet t ii i hhöör rnneet t BBaaddhhuus s ggaat taann/ /RReepp sls llaaggaar r eeggaat taann,,, sts t äännggddee s NNuuvvaar raann ddee sis iimm hhaal lll -- - ee nn snnaar s rt ppee nn sis iioo nneer raadd trt root tj jjäännaar ree ffr fråånn II In n a n tt tii ll i llb yy yg g n a d e n a vv vä vv ve n tt t yy yrr rss s b a d e tt tp å tt t a lll e tt t

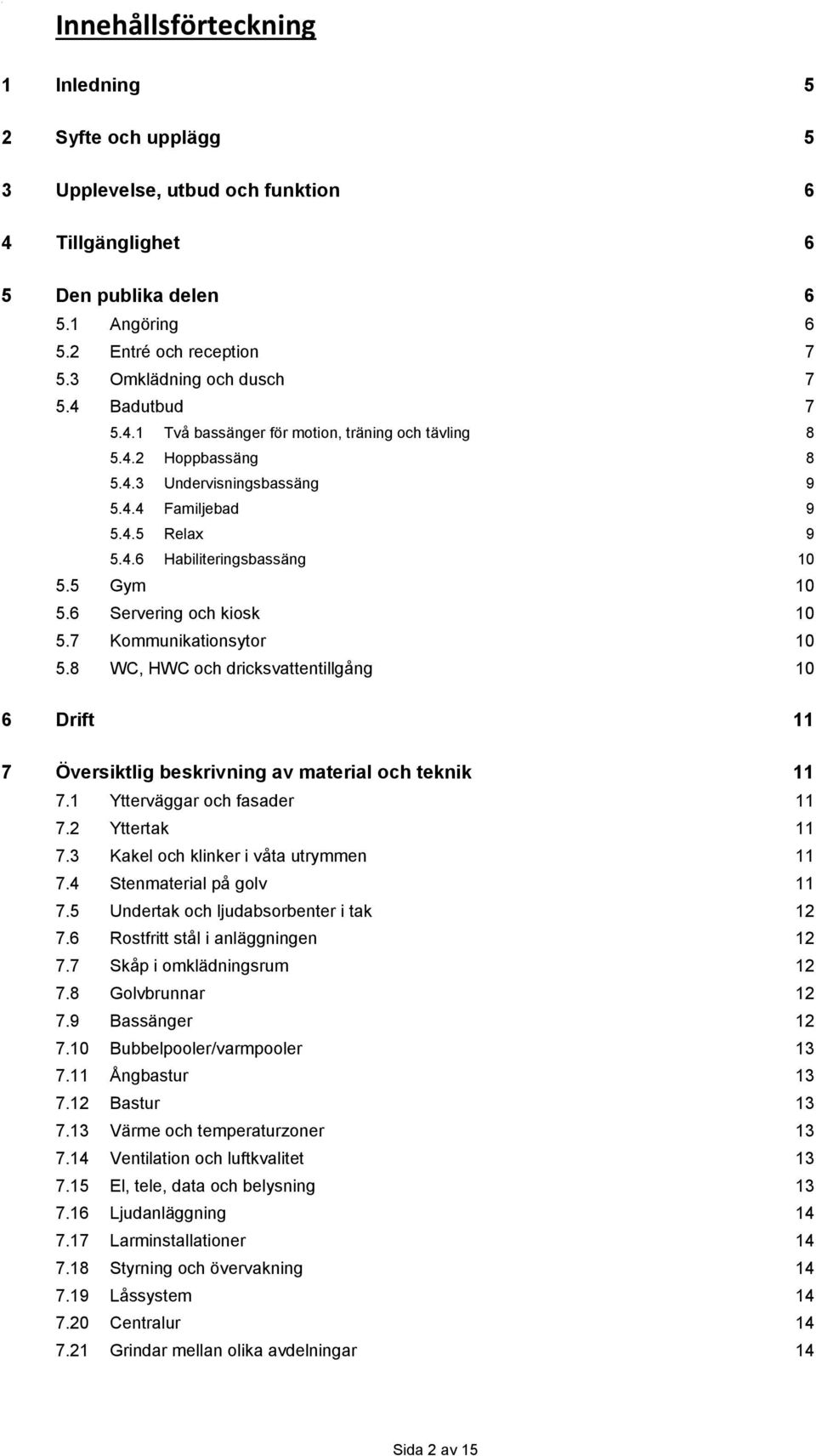

2 , Innehållsförteckning 1 Inledning 5 2 Syfte och upplägg 5 3 Upplevelse, utbud och funktion 6 4 Tillgänglighet 6 5 Den publika delen Angöring Entré och reception Omklädning och dusch Badutbud Två bassänger för motion, träning och tävling Hoppbassäng Undervisningsbassäng Familjebad Relax Habiliteringsbassäng Gym Servering och kiosk Kommunikationsytor WC, HWC och dricksvattentillgång 10 6 Drift 11 7 Översiktlig beskrivning av material och teknik Ytterväggar och fasader Yttertak Kakel och klinker i våta utrymmen Stenmaterial på golv Undertak och ljudabsorbenter i tak Rostfritt stål i anläggningen Skåp i omklädningsrum Golvbrunnar Bassänger Bubbelpooler/varmpooler Ångbastur Bastur Värme och temperaturzoner Ventilation och luftkvalitet El, tele, data och belysning Ljudanläggning Larminstallationer Styrning och övervakning Låssystem Centralur Grindar mellan olika avdelningar 14 Sida 2 av 15

3 7.22 Hyllor, krokar, förvaringsfack etc Markvärme 15 8 Dialogmöten 15 Sida 3 av 15

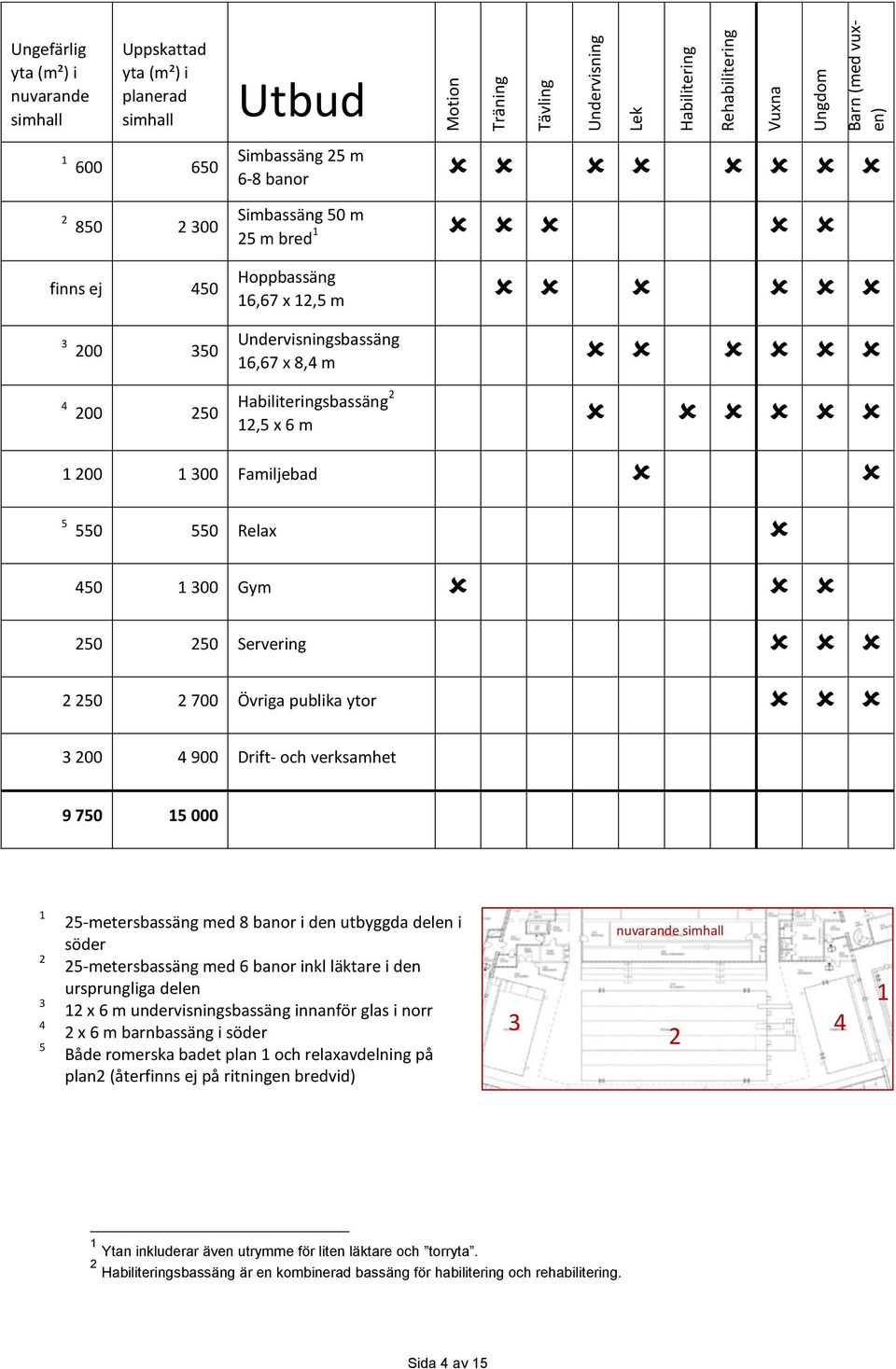

4 , Motion Träning Tävling Undervisning Lek Habilitering Rehabilitering Vuxna Ungdom Barn (med vuxen) Ungefärlig yta (m²) i nuvarande simhall Uppskattad yta (m²) i planerad simhall finns ej Utbud Simbassäng 25 m 6-8 banor Simbassäng 50 m 25 m bred 1 Hoppbassäng 16,67 x 12,5 m Undervisningsbassäng 16,67 x 8,4 m Habiliteringsbassäng 2 12,5 x 6 m Familjebad Relax Gym Servering Övriga publika ytor Drift- och verksamhet metersbassäng med 8 banor i den utbyggda delen i söder 25-metersbassäng med 6 banor inkl läktare i den ursprungliga delen 12 x 6 m undervisningsbassäng innanför glas i norr 2 x 6 m barnbassäng i söder Både romerska badet plan 1 och relaxavdelning på plan2 (återfinns ej på ritningen bredvid) nuvarande simhall Ytan inkluderar även utrymme för liten läktare och torryta. 2 Habiliteringsbassäng är en kombinerad bassäng för habilitering och rehabilitering. Sida 4 av 15

5 1 Inledning Kommunfullmäktige beslutade den 24 april 2012 ( 154) att uppdra till Kultur- och fritidsnämnden att precisera och samordna kommunens krav och önskemål avseende den nya simhallen. Mot bakgrund av kommunfullmäktiges beslut har föreliggande funktions- och lokalprogram tagits fram. Arbetet med funktions- och lokalprogrammet har skett under februari De undersökningar och utredningar som genomförts under åren samt ett arbetsmaterial 4 som togs fram under hösten 2012 är underlag för detta program. En annan grund för innehållet är intervjuer som genomförts med representanter för olika intressegrupper 5. Det har dock varit svårt att tillgodose allas önskemål då olika intressen ska vägas in och hänsyn tas till ekonomiska realiteter. Samtliga genomförda möten med intressegrupperna har dokumenterats och delar av underlaget kan eventuellt komma att användas under det fortsatta projekteringsarbetet 6. 2 Syfte och upplägg Syftet med föreliggande funktions- och lokalprogram är att ge en övergripande beskrivning av vilken typ av simhall som ska byggas, dess standardnivå samt vilka olika lokaler och funktioner som den ska innehålla. Programmet ska, utöver beskrivningarna, inte vara så styrande att den utgör hinder för kommande projektering och arkitektarbete. Förutom ovanstående förutsättningar ska projektet utgå från att uppnå en hög konstruktionskvalitet och eftersträva energieffektiva lösningar samt uppfylla samtliga myndighetskrav utifrån den verksamhet som ska bedrivas. Avkall på kvalitetsnivåer kan medföra risker som ökade driftkostnader i framtiden. Detaljer avseende disponering av lokaler, inre och yttre utformning, tekniska lösningar, materialval och inredning ska inom ramen för projekteringen ske i dialog med såväl Kultur- och fritidsnämnden (som kommande hyresgäst) som med en referensgrupp bestående av representanter från olika intressegrupper 7. Krav och regler som finns i Svensk Lagstiftning, byggregler, Måttboken med flera styrande handlingar tas inte upp i programmet, utan beaktas vid kalkylering och projektering. För att belysa en särskild funktion finns hänvisning i rapporten där så krävs. 3 Avser följande undersökningar och utredningar: Måttboken (2006). Sveriges Kommuner och Landsting. Stockholm. Linköpings framtida badhus (2012). Kultur- och fritidskontoret, Linköpings kommun (Linköpings framtida badhus daterad presenterades för kommunstyrelsens planeringsutskott). Linköping. Marknadsundersökning av badhus inför byggandet av ett nytt bad- och upplevelsecenter i Linköping (2012). Kultur- och fritidskontoret, Linköpings kommun. Linköping. Utredning om ett Bad- och upplevelsecenter i Linköping (2011). Kultur- och fritidskontoret, Linköpings kommun samt Miljö- och samhällsbyggnadsnämnden, Linköpings kommun. Linköping. 4 Arbetsmaterial: Funktions- och lokalprogram (2012), Kultur- och fritidskontoret, Linköpings kommun. Linköping. 5 Intressegrupperna avser: Lejonfastigheter, Linköpings Simidrottsförening (LSF), Linköpings Allmänna Simsällskap (LASS) simsektion, Linköpings Allmänna Simsällskap (LASS) hoppsektion, Linköpings Sportdykarklubb, Omsorgskontoret, Handikapprådet, Medley. Se även sid 15 under rubrik Dialogmöten. 6 Under mötena med intressenterna har ett antal önskemål framförts, vilka i dagsläget ej bedöms vara möjliga att genomföra. I den fortsatta framtida arbetsprocessen är det dock möjligt att ett eller flera önskemål kan visa sig fullt rimligt att genomföra. 7 Se fotnot 5 samt sid 15 under rubrik Dialogmöten. Sida 5 av 15

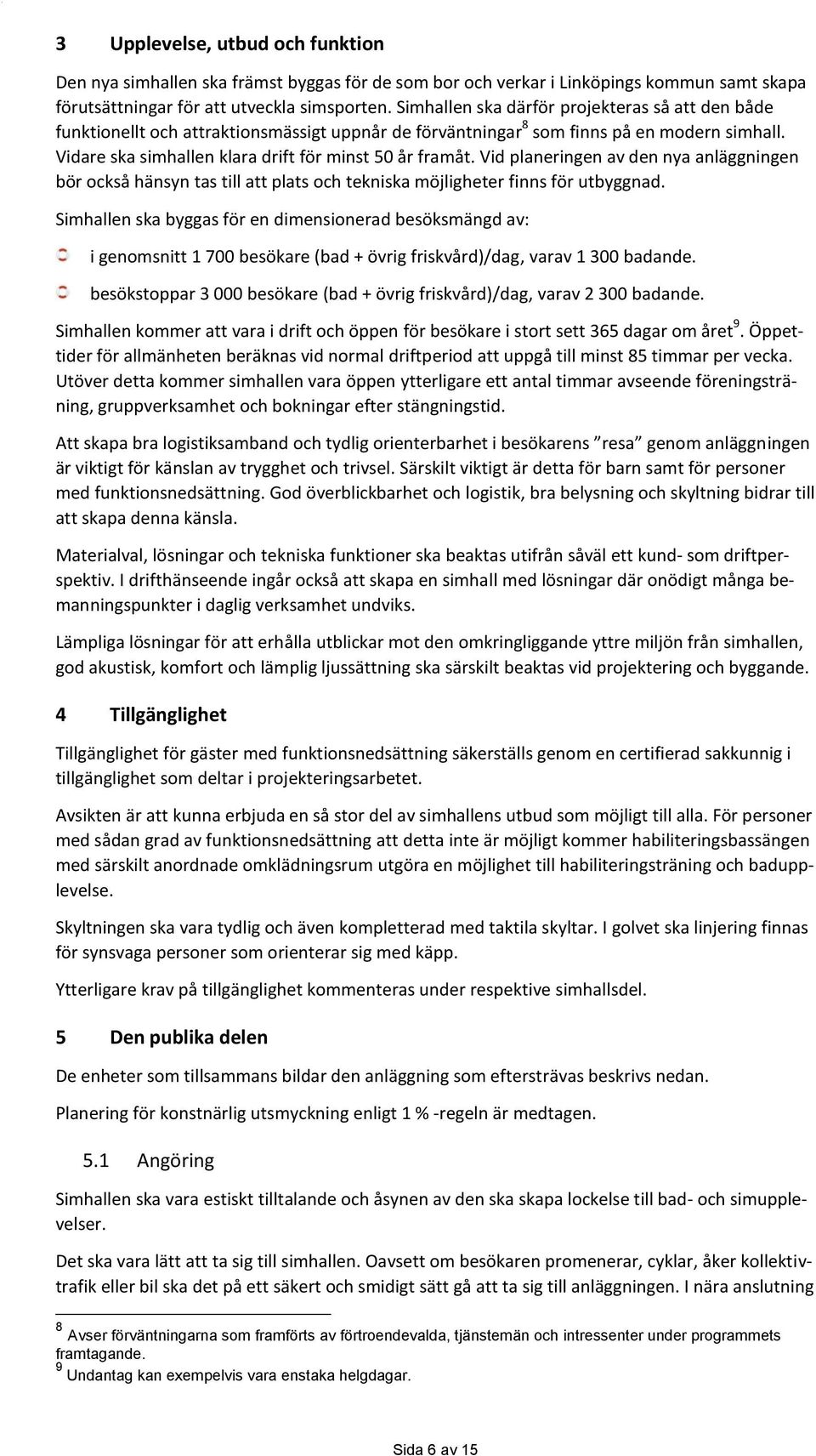

6 , 3 Upplevelse, utbud och funktion Den nya simhallen ska främst byggas för de som bor och verkar i Linköpings kommun samt skapa förutsättningar för att utveckla simsporten. Simhallen ska därför projekteras så att den både funktionellt och attraktionsmässigt uppnår de förväntningar 8 som finns på en modern simhall. Vidare ska simhallen klara drift för minst 50 år framåt. Vid planeringen av den nya anläggningen bör också hänsyn tas till att plats och tekniska möjligheter finns för utbyggnad. Simhallen ska byggas för en dimensionerad besöksmängd av: i genomsnitt besökare (bad + övrig friskvård)/dag, varav badande. besökstoppar besökare (bad + övrig friskvård)/dag, varav badande. Simhallen kommer att vara i drift och öppen för besökare i stort sett 365 dagar om året 9. Öppettider för allmänheten beräknas vid normal driftperiod att uppgå till minst 85 timmar per vecka. Utöver detta kommer simhallen vara öppen ytterligare ett antal timmar avseende föreningsträning, gruppverksamhet och bokningar efter stängningstid. Att skapa bra logistiksamband och tydlig orienterbarhet i besökarens resa genom anläggningen är viktigt för känslan av trygghet och trivsel. Särskilt viktigt är detta för barn samt för personer med funktionsnedsättning. God överblickbarhet och logistik, bra belysning och skyltning bidrar till att skapa denna känsla. Materialval, lösningar och tekniska funktioner ska beaktas utifrån såväl ett kund- som driftperspektiv. I drifthänseende ingår också att skapa en simhall med lösningar där onödigt många bemanningspunkter i daglig verksamhet undviks. Lämpliga lösningar för att erhålla utblickar mot den omkringliggande yttre miljön från simhallen, god akustisk, komfort och lämplig ljussättning ska särskilt beaktas vid projektering och byggande. 4 Tillgänglighet Tillgänglighet för gäster med funktionsnedsättning säkerställs genom en certifierad sakkunnig i tillgänglighet som deltar i projekteringsarbetet. Avsikten är att kunna erbjuda en så stor del av simhallens utbud som möjligt till alla. För personer med sådan grad av funktionsnedsättning att detta inte är möjligt kommer habiliteringsbassängen med särskilt anordnade omklädningsrum utgöra en möjlighet till habiliteringsträning och badupplevelse. Skyltningen ska vara tydlig och även kompletterad med taktila skyltar. I golvet ska linjering finnas för synsvaga personer som orienterar sig med käpp. Ytterligare krav på tillgänglighet kommenteras under respektive simhallsdel. 5 Den publika delen De enheter som tillsammans bildar den anläggning som eftersträvas beskrivs nedan. Planering för konstnärlig utsmyckning enligt 1 % -regeln är medtagen. 5.1 Angöring Simhallen ska vara estiskt tilltalande och åsynen av den ska skapa lockelse till bad- och simupplevelser. Det ska vara lätt att ta sig till simhallen. Oavsett om besökaren promenerar, cyklar, åker kollektivtrafik eller bil ska det på ett säkert och smidigt sätt gå att ta sig till anläggningen. I nära anslutning 8 Avser förväntningarna som framförts av förtroendevalda, tjänstemän och intressenter under programmets framtagande. 9 Undantag kan exempelvis vara enstaka helgdagar. Sida 6 av 15

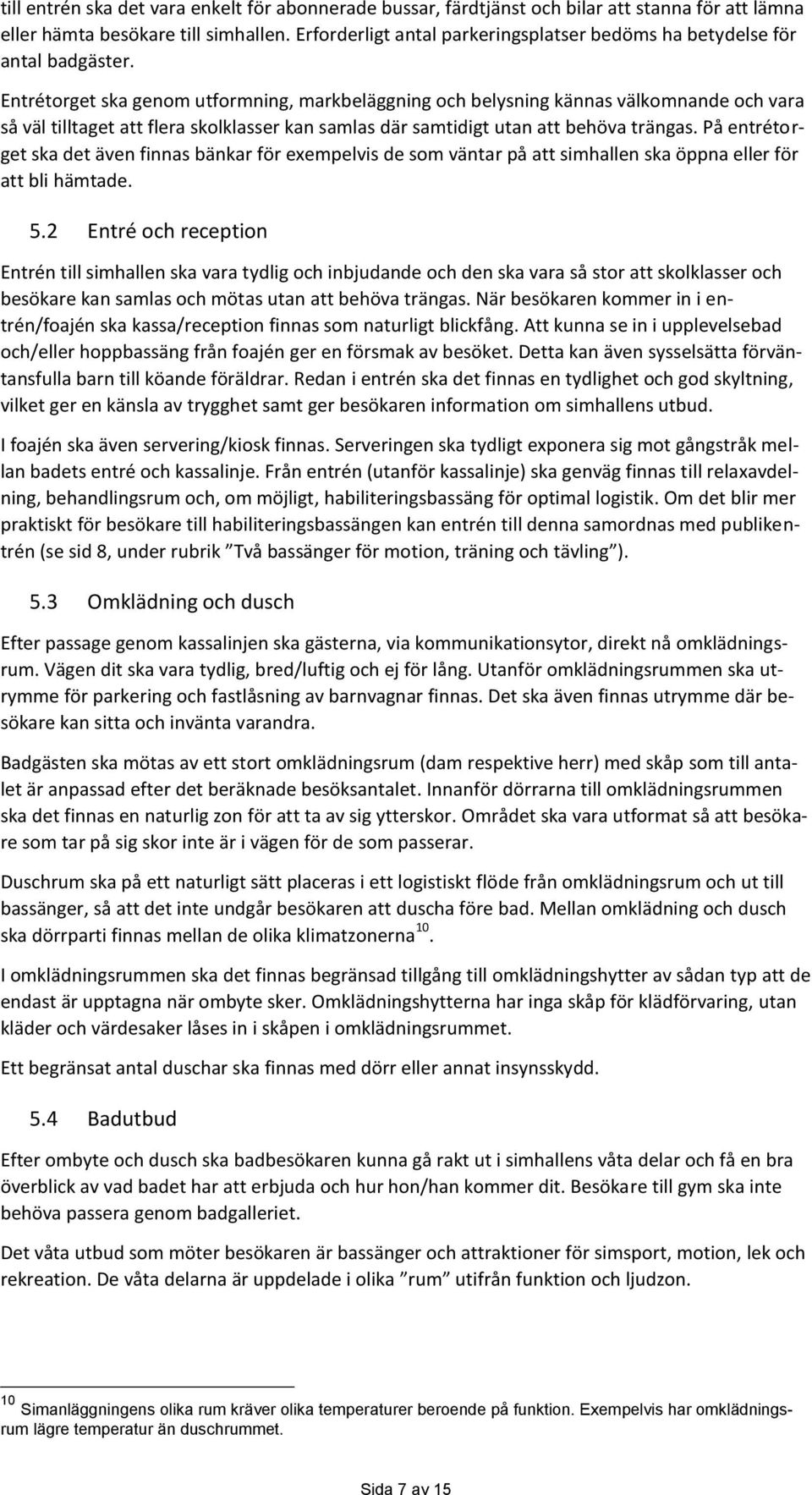

7 till entrén ska det vara enkelt för abonnerade bussar, färdtjänst och bilar att stanna för att lämna eller hämta besökare till simhallen. Erforderligt antal parkeringsplatser bedöms ha betydelse för antal badgäster. Entrétorget ska genom utformning, markbeläggning och belysning kännas välkomnande och vara så väl tilltaget att flera skolklasser kan samlas där samtidigt utan att behöva trängas. På entrétorget ska det även finnas bänkar för exempelvis de som väntar på att simhallen ska öppna eller för att bli hämtade. 5.2 Entré och reception Entrén till simhallen ska vara tydlig och inbjudande och den ska vara så stor att skolklasser och besökare kan samlas och mötas utan att behöva trängas. När besökaren kommer in i entrén/foajén ska kassa/reception finnas som naturligt blickfång. Att kunna se in i upplevelsebad och/eller hoppbassäng från foajén ger en försmak av besöket. Detta kan även sysselsätta förväntansfulla barn till köande föräldrar. Redan i entrén ska det finnas en tydlighet och god skyltning, vilket ger en känsla av trygghet samt ger besökaren information om simhallens utbud. I foajén ska även servering/kiosk finnas. Serveringen ska tydligt exponera sig mot gångstråk mellan badets entré och kassalinje. Från entrén (utanför kassalinje) ska genväg finnas till relaxavdelning, behandlingsrum och, om möjligt, habiliteringsbassäng för optimal logistik. Om det blir mer praktiskt för besökare till habiliteringsbassängen kan entrén till denna samordnas med publikentrén (se sid 8, under rubrik Två bassänger för motion, träning och tävling ). 5.3 Omklädning och dusch Efter passage genom kassalinjen ska gästerna, via kommunikationsytor, direkt nå omklädningsrum. Vägen dit ska vara tydlig, bred/luftig och ej för lång. Utanför omklädningsrummen ska utrymme för parkering och fastlåsning av barnvagnar finnas. Det ska även finnas utrymme där besökare kan sitta och invänta varandra. Badgästen ska mötas av ett stort omklädningsrum (dam respektive herr) med skåp som till antalet är anpassad efter det beräknade besöksantalet. Innanför dörrarna till omklädningsrummen ska det finnas en naturlig zon för att ta av sig ytterskor. Området ska vara utformat så att besökare som tar på sig skor inte är i vägen för de som passerar. Duschrum ska på ett naturligt sätt placeras i ett logistiskt flöde från omklädningsrum och ut till bassänger, så att det inte undgår besökaren att duscha före bad. Mellan omklädning och dusch ska dörrparti finnas mellan de olika klimatzonerna 10. I omklädningsrummen ska det finnas begränsad tillgång till omklädningshytter av sådan typ att de endast är upptagna när ombyte sker. Omklädningshytterna har inga skåp för klädförvaring, utan kläder och värdesaker låses in i skåpen i omklädningsrummet. Ett begränsat antal duschar ska finnas med dörr eller annat insynsskydd. 5.4 Badutbud Efter ombyte och dusch ska badbesökaren kunna gå rakt ut i simhallens våta delar och få en bra överblick av vad badet har att erbjuda och hur hon/han kommer dit. Besökare till gym ska inte behöva passera genom badgalleriet. Det våta utbud som möter besökaren är bassänger och attraktioner för simsport, motion, lek och rekreation. De våta delarna är uppdelade i olika rum utifrån funktion och ljudzon. 10 Simanläggningens olika rum kräver olika temperaturer beroende på funktion. Exempelvis har omklädningsrum lägre temperatur än duschrummet. Sida 7 av 15

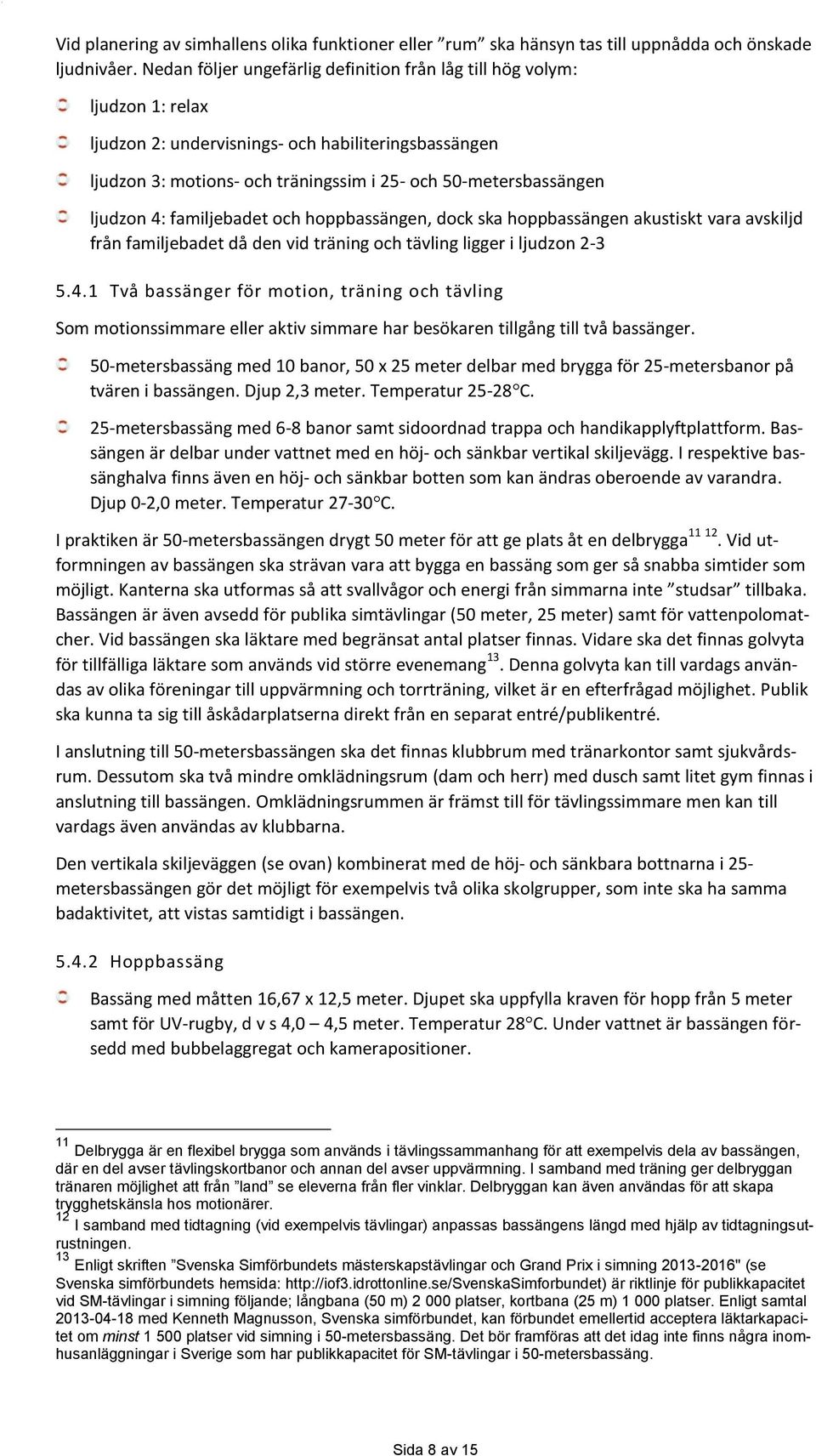

8 , Vid planering av simhallens olika funktioner eller rum ska hänsyn tas till uppnådda och önskade ljudnivåer. Nedan följer ungefärlig definition från låg till hög volym: ljudzon 1: relax ljudzon 2: undervisnings- och habiliteringsbassängen ljudzon 3: motions- och träningssim i 25- och 50-metersbassängen ljudzon 4: familjebadet och hoppbassängen, dock ska hoppbassängen akustiskt vara avskiljd från familjebadet då den vid träning och tävling ligger i ljudzon Två bassänger för motion, träning och tävling Som motionssimmare eller aktiv simmare har besökaren tillgång till två bassänger. 50-metersbassäng med 10 banor, 50 x 25 meter delbar med brygga för 25-metersbanor på tvären i bassängen. Djup 2,3 meter. Temperatur C. 25-metersbassäng med 6-8 banor samt sidoordnad trappa och handikapplyftplattform. Bassängen är delbar under vattnet med en höj- och sänkbar vertikal skiljevägg. I respektive bassänghalva finns även en höj- och sänkbar botten som kan ändras oberoende av varandra. Djup 0-2,0 meter. Temperatur C. I praktiken är 50-metersbassängen drygt 50 meter för att ge plats åt en delbrygga Vid utformningen av bassängen ska strävan vara att bygga en bassäng som ger så snabba simtider som möjligt. Kanterna ska utformas så att svallvågor och energi från simmarna inte studsar tillbaka. Bassängen är även avsedd för publika simtävlingar (50 meter, 25 meter) samt för vattenpolomatcher. Vid bassängen ska läktare med begränsat antal platser finnas. Vidare ska det finnas golvyta för tillfälliga läktare som används vid större evenemang 13. Denna golvyta kan till vardags användas av olika föreningar till uppvärmning och torrträning, vilket är en efterfrågad möjlighet. Publik ska kunna ta sig till åskådarplatserna direkt från en separat entré/publikentré. I anslutning till 50-metersbassängen ska det finnas klubbrum med tränarkontor samt sjukvårdsrum. Dessutom ska två mindre omklädningsrum (dam och herr) med dusch samt litet gym finnas i anslutning till bassängen. Omklädningsrummen är främst till för tävlingssimmare men kan till vardags även användas av klubbarna. Den vertikala skiljeväggen (se ovan) kombinerat med de höj- och sänkbara bottnarna i 25- metersbassängen gör det möjligt för exempelvis två olika skolgrupper, som inte ska ha samma badaktivitet, att vistas samtidigt i bassängen Hoppbassäng Bassäng med måtten 16,67 x 12,5 meter. Djupet ska uppfylla kraven för hopp från 5 meter samt för UV-rugby, d v s 4,0 4,5 meter. Temperatur 28 C. Under vattnet är bassängen försedd med bubbelaggregat och kamerapositioner. 11 Delbrygga är en flexibel brygga som används i tävlingssammanhang för att exempelvis dela av bassängen, där en del avser tävlingskortbanor och annan del avser uppvärmning. I samband med träning ger delbryggan tränaren möjlighet att från land se eleverna från fler vinklar. Delbryggan kan även användas för att skapa trygghetskänsla hos motionärer. 12 I samband med tidtagning (vid exempelvis tävlingar) anpassas bassängens längd med hjälp av tidtagningsutrustningen. 13 Enligt skriften Svenska Simförbundets mästerskapstävlingar och Grand Prix i simning " (se Svenska simförbundets hemsida: är riktlinje för publikkapacitet vid SM-tävlingar i simning följande; långbana (50 m) platser, kortbana (25 m) platser. Enligt samtal med Kenneth Magnusson, Svenska simförbundet, kan förbundet emellertid acceptera läktarkapacitet om minst platser vid simning i 50-metersbassäng. Det bör framföras att det idag inte finns några inomhusanläggningar i Sverige som har publikkapacitet för SM-tävlingar i 50-metersbassäng. Sida 8 av 15

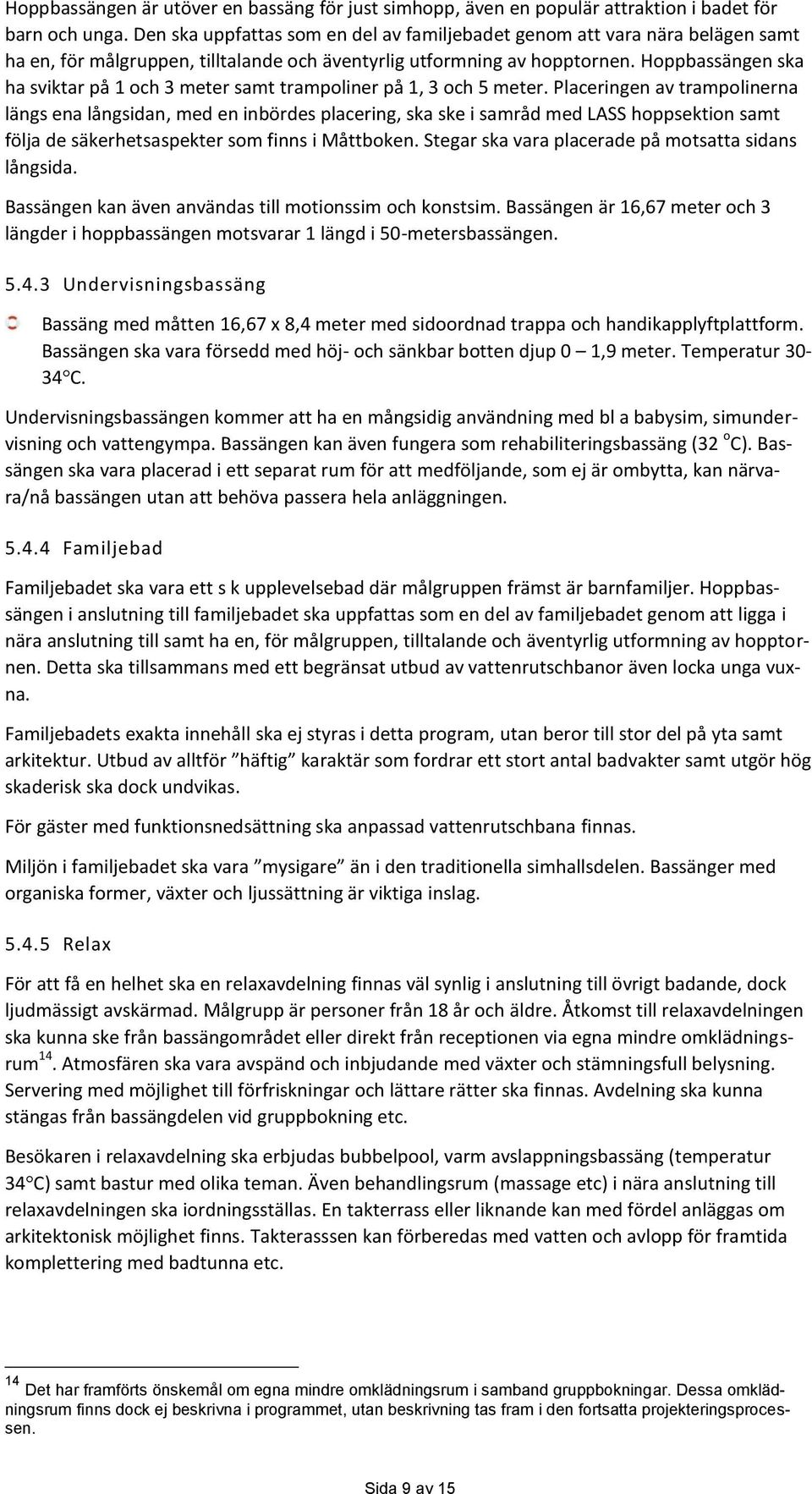

9 Hoppbassängen är utöver en bassäng för just simhopp, även en populär attraktion i badet för barn och unga. Den ska uppfattas som en del av familjebadet genom att vara nära belägen samt ha en, för målgruppen, tilltalande och äventyrlig utformning av hopptornen. Hoppbassängen ska ha sviktar på 1 och 3 meter samt trampoliner på 1, 3 och 5 meter. Placeringen av trampolinerna längs ena långsidan, med en inbördes placering, ska ske i samråd med LASS hoppsektion samt följa de säkerhetsaspekter som finns i Måttboken. Stegar ska vara placerade på motsatta sidans långsida. Bassängen kan även användas till motionssim och konstsim. Bassängen är 16,67 meter och 3 längder i hoppbassängen motsvarar 1 längd i 50-metersbassängen Undervisningsbassäng Bassäng med måtten 16,67 x 8,4 meter med sidoordnad trappa och handikapplyftplattform. Bassängen ska vara försedd med höj- och sänkbar botten djup 0 1,9 meter. Temperatur C. Undervisningsbassängen kommer att ha en mångsidig användning med bl a babysim, simundervisning och vattengympa. Bassängen kan även fungera som rehabiliteringsbassäng (32 o C). Bassängen ska vara placerad i ett separat rum för att medföljande, som ej är ombytta, kan närvara/nå bassängen utan att behöva passera hela anläggningen Familjebad Familjebadet ska vara ett s k upplevelsebad där målgruppen främst är barnfamiljer. Hoppbassängen i anslutning till familjebadet ska uppfattas som en del av familjebadet genom att ligga i nära anslutning till samt ha en, för målgruppen, tilltalande och äventyrlig utformning av hopptornen. Detta ska tillsammans med ett begränsat utbud av vattenrutschbanor även locka unga vuxna. Familjebadets exakta innehåll ska ej styras i detta program, utan beror till stor del på yta samt arkitektur. Utbud av alltför häftig karaktär som fordrar ett stort antal badvakter samt utgör hög skaderisk ska dock undvikas. För gäster med funktionsnedsättning ska anpassad vattenrutschbana finnas. Miljön i familjebadet ska vara mysigare än i den traditionella simhallsdelen. Bassänger med organiska former, växter och ljussättning är viktiga inslag Relax För att få en helhet ska en relaxavdelning finnas väl synlig i anslutning till övrigt badande, dock ljudmässigt avskärmad. Målgrupp är personer från 18 år och äldre. Åtkomst till relaxavdelningen ska kunna ske från bassängområdet eller direkt från receptionen via egna mindre omklädningsrum 14. Atmosfären ska vara avspänd och inbjudande med växter och stämningsfull belysning. Servering med möjlighet till förfriskningar och lättare rätter ska finnas. Avdelning ska kunna stängas från bassängdelen vid gruppbokning etc. Besökaren i relaxavdelning ska erbjudas bubbelpool, varm avslappningsbassäng (temperatur 34 C) samt bastur med olika teman. Även behandlingsrum (massage etc) i nära anslutning till relaxavdelningen ska iordningsställas. En takterrass eller liknande kan med fördel anläggas om arkitektonisk möjlighet finns. Takterasssen kan förberedas med vatten och avlopp för framtida komplettering med badtunna etc. 14 Det har framförts önskemål om egna mindre omklädningsrum i samband gruppbokningar. Dessa omklädningsrum finns dock ej beskrivna i programmet, utan beskrivning tas fram i den fortsatta projekteringsprocessen. Sida 9 av 15

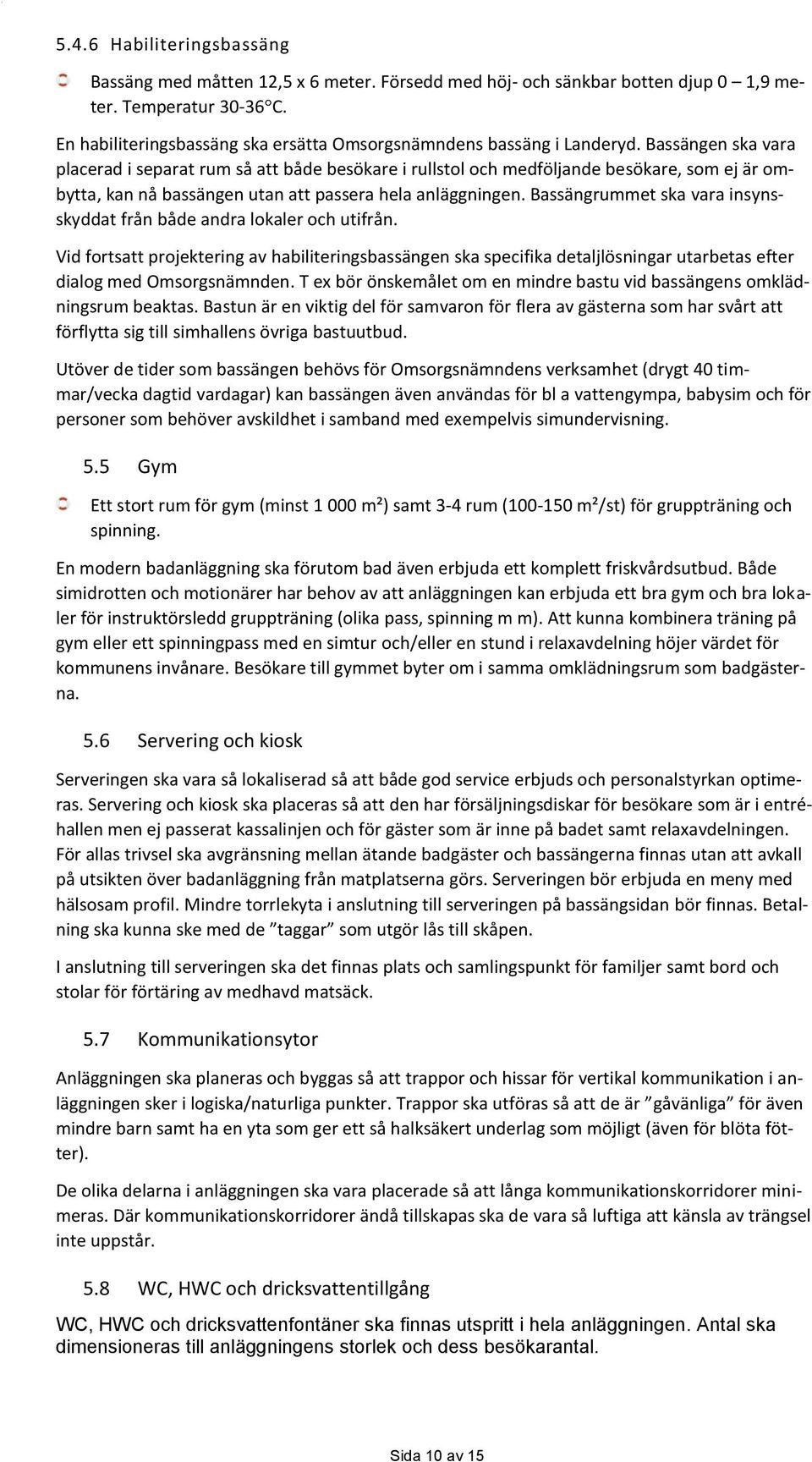

10 , Habiliteringsbassäng Bassäng med måtten 12,5 x 6 meter. Försedd med höj- och sänkbar botten djup 0 1,9 meter. Temperatur C. En habiliteringsbassäng ska ersätta Omsorgsnämndens bassäng i Landeryd. Bassängen ska vara placerad i separat rum så att både besökare i rullstol och medföljande besökare, som ej är ombytta, kan nå bassängen utan att passera hela anläggningen. Bassängrummet ska vara insynsskyddat från både andra lokaler och utifrån. Vid fortsatt projektering av habiliteringsbassängen ska specifika detaljlösningar utarbetas efter dialog med Omsorgsnämnden. T ex bör önskemålet om en mindre bastu vid bassängens omklädningsrum beaktas. Bastun är en viktig del för samvaron för flera av gästerna som har svårt att förflytta sig till simhallens övriga bastuutbud. Utöver de tider som bassängen behövs för Omsorgsnämndens verksamhet (drygt 40 timmar/vecka dagtid vardagar) kan bassängen även användas för bl a vattengympa, babysim och för personer som behöver avskildhet i samband med exempelvis simundervisning. 5.5 Gym Ett stort rum för gym (minst m²) samt 3-4 rum ( m²/st) för gruppträning och spinning. En modern badanläggning ska förutom bad även erbjuda ett komplett friskvårdsutbud. Både simidrotten och motionärer har behov av att anläggningen kan erbjuda ett bra gym och bra lokaler för instruktörsledd gruppträning (olika pass, spinning m m). Att kunna kombinera träning på gym eller ett spinningpass med en simtur och/eller en stund i relaxavdelning höjer värdet för kommunens invånare. Besökare till gymmet byter om i samma omklädningsrum som badgästerna. 5.6 Servering och kiosk Serveringen ska vara så lokaliserad så att både god service erbjuds och personalstyrkan optimeras. Servering och kiosk ska placeras så att den har försäljningsdiskar för besökare som är i entréhallen men ej passerat kassalinjen och för gäster som är inne på badet samt relaxavdelningen. För allas trivsel ska avgränsning mellan ätande badgäster och bassängerna finnas utan att avkall på utsikten över badanläggning från matplatserna görs. Serveringen bör erbjuda en meny med hälsosam profil. Mindre torrlekyta i anslutning till serveringen på bassängsidan bör finnas. Betalning ska kunna ske med de taggar som utgör lås till skåpen. I anslutning till serveringen ska det finnas plats och samlingspunkt för familjer samt bord och stolar för förtäring av medhavd matsäck. 5.7 Kommunikationsytor Anläggningen ska planeras och byggas så att trappor och hissar för vertikal kommunikation i anläggningen sker i logiska/naturliga punkter. Trappor ska utföras så att de är gåvänliga för även mindre barn samt ha en yta som ger ett så halksäkert underlag som möjligt (även för blöta fötter). De olika delarna i anläggningen ska vara placerade så att långa kommunikationskorridorer minimeras. Där kommunikationskorridorer ändå tillskapas ska de vara så luftiga att känsla av trängsel inte uppstår. 5.8 WC, HWC och dricksvattentillgång WC, HWC och dricksvattenfontäner ska finnas utspritt i hela anläggningen. Antal ska dimensioneras till anläggningens storlek och dess besökarantal. Sida 10 av 15

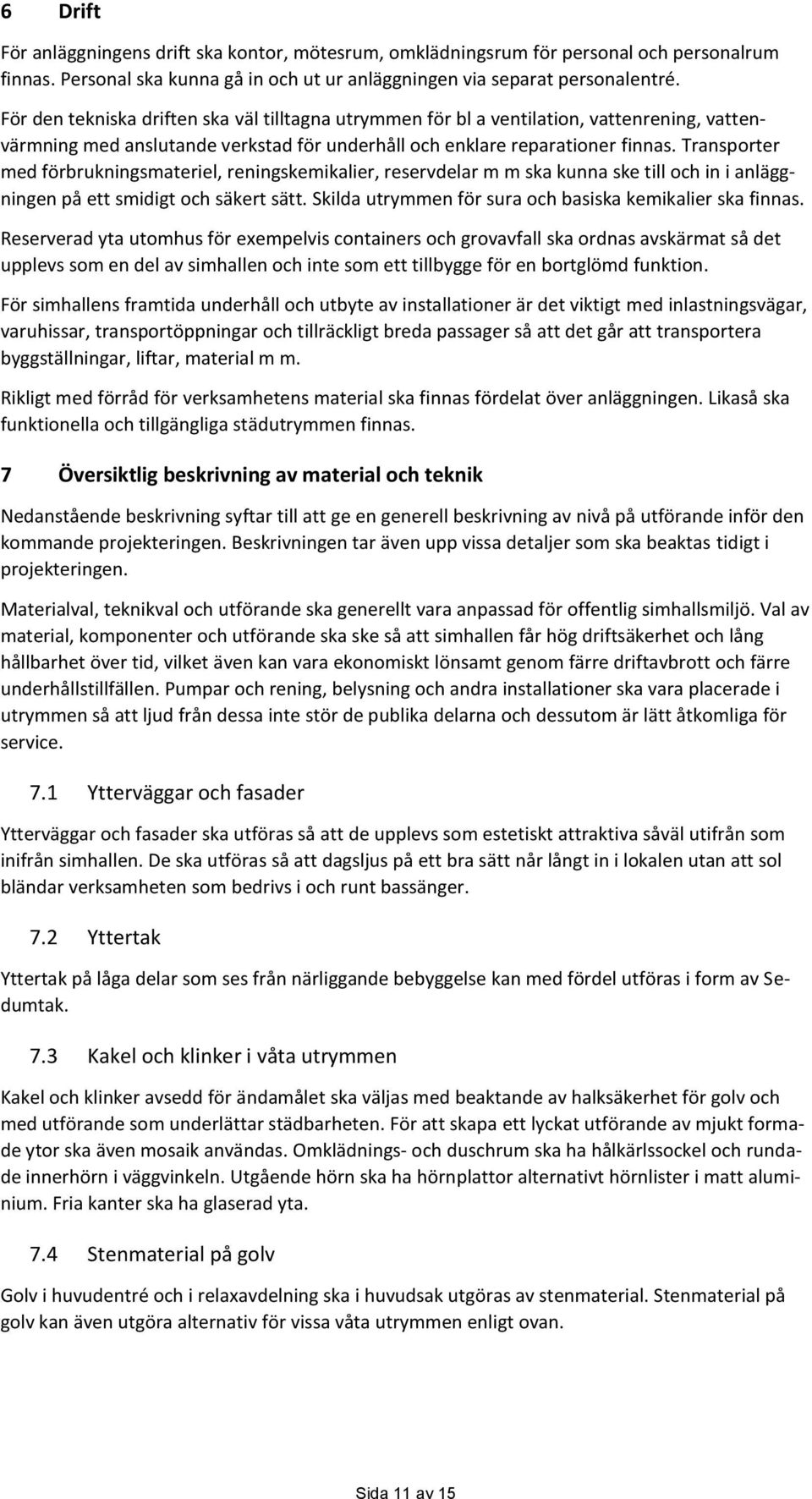

11 6 Drift För anläggningens drift ska kontor, mötesrum, omklädningsrum för personal och personalrum finnas. Personal ska kunna gå in och ut ur anläggningen via separat personalentré. För den tekniska driften ska väl tilltagna utrymmen för bl a ventilation, vattenrening, vattenvärmning med anslutande verkstad för underhåll och enklare reparationer finnas. Transporter med förbrukningsmateriel, reningskemikalier, reservdelar m m ska kunna ske till och in i anläggningen på ett smidigt och säkert sätt. Skilda utrymmen för sura och basiska kemikalier ska finnas. Reserverad yta utomhus för exempelvis containers och grovavfall ska ordnas avskärmat så det upplevs som en del av simhallen och inte som ett tillbygge för en bortglömd funktion. För simhallens framtida underhåll och utbyte av installationer är det viktigt med inlastningsvägar, varuhissar, transportöppningar och tillräckligt breda passager så att det går att transportera byggställningar, liftar, material m m. Rikligt med förråd för verksamhetens material ska finnas fördelat över anläggningen. Likaså ska funktionella och tillgängliga städutrymmen finnas. 7 Översiktlig beskrivning av material och teknik Nedanstående beskrivning syftar till att ge en generell beskrivning av nivå på utförande inför den kommande projekteringen. Beskrivningen tar även upp vissa detaljer som ska beaktas tidigt i projekteringen. Materialval, teknikval och utförande ska generellt vara anpassad för offentlig simhallsmiljö. Val av material, komponenter och utförande ska ske så att simhallen får hög driftsäkerhet och lång hållbarhet över tid, vilket även kan vara ekonomiskt lönsamt genom färre driftavbrott och färre underhållstillfällen. Pumpar och rening, belysning och andra installationer ska vara placerade i utrymmen så att ljud från dessa inte stör de publika delarna och dessutom är lätt åtkomliga för service. 7.1 Ytterväggar och fasader Ytterväggar och fasader ska utföras så att de upplevs som estetiskt attraktiva såväl utifrån som inifrån simhallen. De ska utföras så att dagsljus på ett bra sätt når långt in i lokalen utan att sol bländar verksamheten som bedrivs i och runt bassänger. 7.2 Yttertak Yttertak på låga delar som ses från närliggande bebyggelse kan med fördel utföras i form av Sedumtak. 7.3 Kakel och klinker i våta utrymmen Kakel och klinker avsedd för ändamålet ska väljas med beaktande av halksäkerhet för golv och med utförande som underlättar städbarheten. För att skapa ett lyckat utförande av mjukt formade ytor ska även mosaik användas. Omklädnings- och duschrum ska ha hålkärlssockel och rundade innerhörn i väggvinkeln. Utgående hörn ska ha hörnplattor alternativt hörnlister i matt aluminium. Fria kanter ska ha glaserad yta. 7.4 Stenmaterial på golv Golv i huvudentré och i relaxavdelning ska i huvudsak utgöras av stenmaterial. Stenmaterial på golv kan även utgöra alternativ för vissa våta utrymmen enligt ovan. Sida 11 av 15

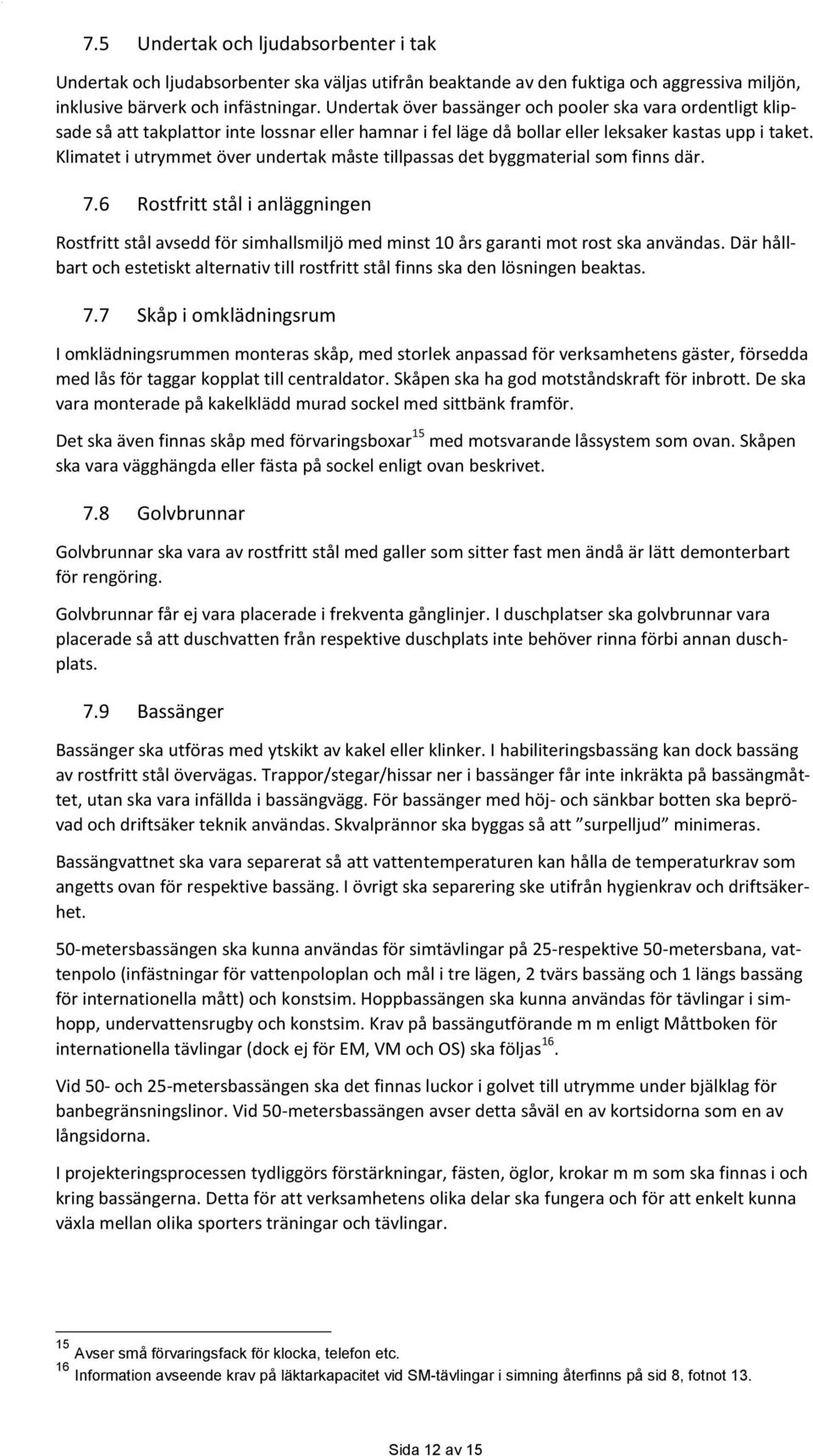

12 , 7.5 Undertak och ljudabsorbenter i tak Undertak och ljudabsorbenter ska väljas utifrån beaktande av den fuktiga och aggressiva miljön, inklusive bärverk och infästningar. Undertak över bassänger och pooler ska vara ordentligt klipsade så att takplattor inte lossnar eller hamnar i fel läge då bollar eller leksaker kastas upp i taket. Klimatet i utrymmet över undertak måste tillpassas det byggmaterial som finns där. 7.6 Rostfritt stål i anläggningen Rostfritt stål avsedd för simhallsmiljö med minst 10 års garanti mot rost ska användas. Där hållbart och estetiskt alternativ till rostfritt stål finns ska den lösningen beaktas. 7.7 Skåp i omklädningsrum I omklädningsrummen monteras skåp, med storlek anpassad för verksamhetens gäster, försedda med lås för taggar kopplat till centraldator. Skåpen ska ha god motståndskraft för inbrott. De ska vara monterade på kakelklädd murad sockel med sittbänk framför. Det ska även finnas skåp med förvaringsboxar 15 med motsvarande låssystem som ovan. Skåpen ska vara vägghängda eller fästa på sockel enligt ovan beskrivet. 7.8 Golvbrunnar Golvbrunnar ska vara av rostfritt stål med galler som sitter fast men ändå är lätt demonterbart för rengöring. Golvbrunnar får ej vara placerade i frekventa gånglinjer. I duschplatser ska golvbrunnar vara placerade så att duschvatten från respektive duschplats inte behöver rinna förbi annan duschplats. 7.9 Bassänger Bassänger ska utföras med ytskikt av kakel eller klinker. I habiliteringsbassäng kan dock bassäng av rostfritt stål övervägas. Trappor/stegar/hissar ner i bassänger får inte inkräkta på bassängmåttet, utan ska vara infällda i bassängvägg. För bassänger med höj- och sänkbar botten ska beprövad och driftsäker teknik användas. Skvalprännor ska byggas så att surpelljud minimeras. Bassängvattnet ska vara separerat så att vattentemperaturen kan hålla de temperaturkrav som angetts ovan för respektive bassäng. I övrigt ska separering ske utifrån hygienkrav och driftsäkerhet. 50-metersbassängen ska kunna användas för simtävlingar på 25-respektive 50-metersbana, vattenpolo (infästningar för vattenpoloplan och mål i tre lägen, 2 tvärs bassäng och 1 längs bassäng för internationella mått) och konstsim. Hoppbassängen ska kunna användas för tävlingar i simhopp, undervattensrugby och konstsim. Krav på bassängutförande m m enligt Måttboken för internationella tävlingar (dock ej för EM, VM och OS) ska följas 16. Vid 50- och 25-metersbassängen ska det finnas luckor i golvet till utrymme under bjälklag för banbegränsningslinor. Vid 50-metersbassängen avser detta såväl en av kortsidorna som en av långsidorna. I projekteringsprocessen tydliggörs förstärkningar, fästen, öglor, krokar m m som ska finnas i och kring bassängerna. Detta för att verksamhetens olika delar ska fungera och för att enkelt kunna växla mellan olika sporters träningar och tävlingar. 15 Avser små förvaringsfack för klocka, telefon etc. 16 Information avseende krav på läktarkapacitet vid SM-tävlingar i simning återfinns på sid 8, fotnot 13. Sida 12 av 15

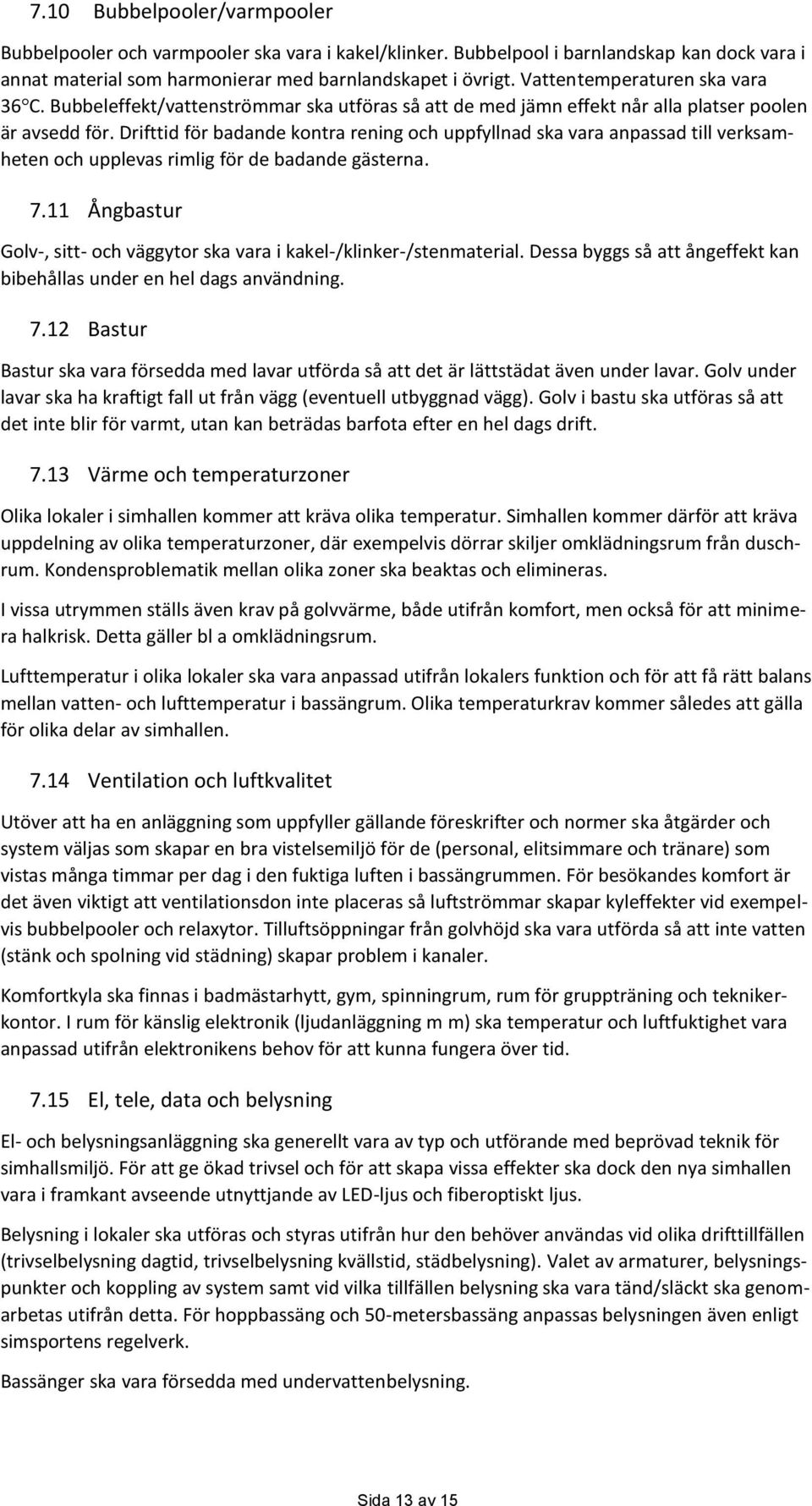

13 7.10 Bubbelpooler/varmpooler Bubbelpooler och varmpooler ska vara i kakel/klinker. Bubbelpool i barnlandskap kan dock vara i annat material som harmonierar med barnlandskapet i övrigt. Vattentemperaturen ska vara 36 C. Bubbeleffekt/vattenströmmar ska utföras så att de med jämn effekt når alla platser poolen är avsedd för. Drifttid för badande kontra rening och uppfyllnad ska vara anpassad till verksamheten och upplevas rimlig för de badande gästerna Ångbastur Golv-, sitt- och väggytor ska vara i kakel-/klinker-/stenmaterial. Dessa byggs så att ångeffekt kan bibehållas under en hel dags användning Bastur Bastur ska vara försedda med lavar utförda så att det är lättstädat även under lavar. Golv under lavar ska ha kraftigt fall ut från vägg (eventuell utbyggnad vägg). Golv i bastu ska utföras så att det inte blir för varmt, utan kan beträdas barfota efter en hel dags drift Värme och temperaturzoner Olika lokaler i simhallen kommer att kräva olika temperatur. Simhallen kommer därför att kräva uppdelning av olika temperaturzoner, där exempelvis dörrar skiljer omklädningsrum från duschrum. Kondensproblematik mellan olika zoner ska beaktas och elimineras. I vissa utrymmen ställs även krav på golvvärme, både utifrån komfort, men också för att minimera halkrisk. Detta gäller bl a omklädningsrum. Lufttemperatur i olika lokaler ska vara anpassad utifrån lokalers funktion och för att få rätt balans mellan vatten- och lufttemperatur i bassängrum. Olika temperaturkrav kommer således att gälla för olika delar av simhallen Ventilation och luftkvalitet Utöver att ha en anläggning som uppfyller gällande föreskrifter och normer ska åtgärder och system väljas som skapar en bra vistelsemiljö för de (personal, elitsimmare och tränare) som vistas många timmar per dag i den fuktiga luften i bassängrummen. För besökandes komfort är det även viktigt att ventilationsdon inte placeras så luftströmmar skapar kyleffekter vid exempelvis bubbelpooler och relaxytor. Tilluftsöppningar från golvhöjd ska vara utförda så att inte vatten (stänk och spolning vid städning) skapar problem i kanaler. Komfortkyla ska finnas i badmästarhytt, gym, spinningrum, rum för gruppträning och teknikerkontor. I rum för känslig elektronik (ljudanläggning m m) ska temperatur och luftfuktighet vara anpassad utifrån elektronikens behov för att kunna fungera över tid El, tele, data och belysning El- och belysningsanläggning ska generellt vara av typ och utförande med beprövad teknik för simhallsmiljö. För att ge ökad trivsel och för att skapa vissa effekter ska dock den nya simhallen vara i framkant avseende utnyttjande av LED-ljus och fiberoptiskt ljus. Belysning i lokaler ska utföras och styras utifrån hur den behöver användas vid olika drifttillfällen (trivselbelysning dagtid, trivselbelysning kvällstid, städbelysning). Valet av armaturer, belysningspunkter och koppling av system samt vid vilka tillfällen belysning ska vara tänd/släckt ska genomarbetas utifrån detta. För hoppbassäng och 50-metersbassäng anpassas belysningen även enligt simsportens regelverk. Bassänger ska vara försedda med undervattenbelysning. Sida 13 av 15

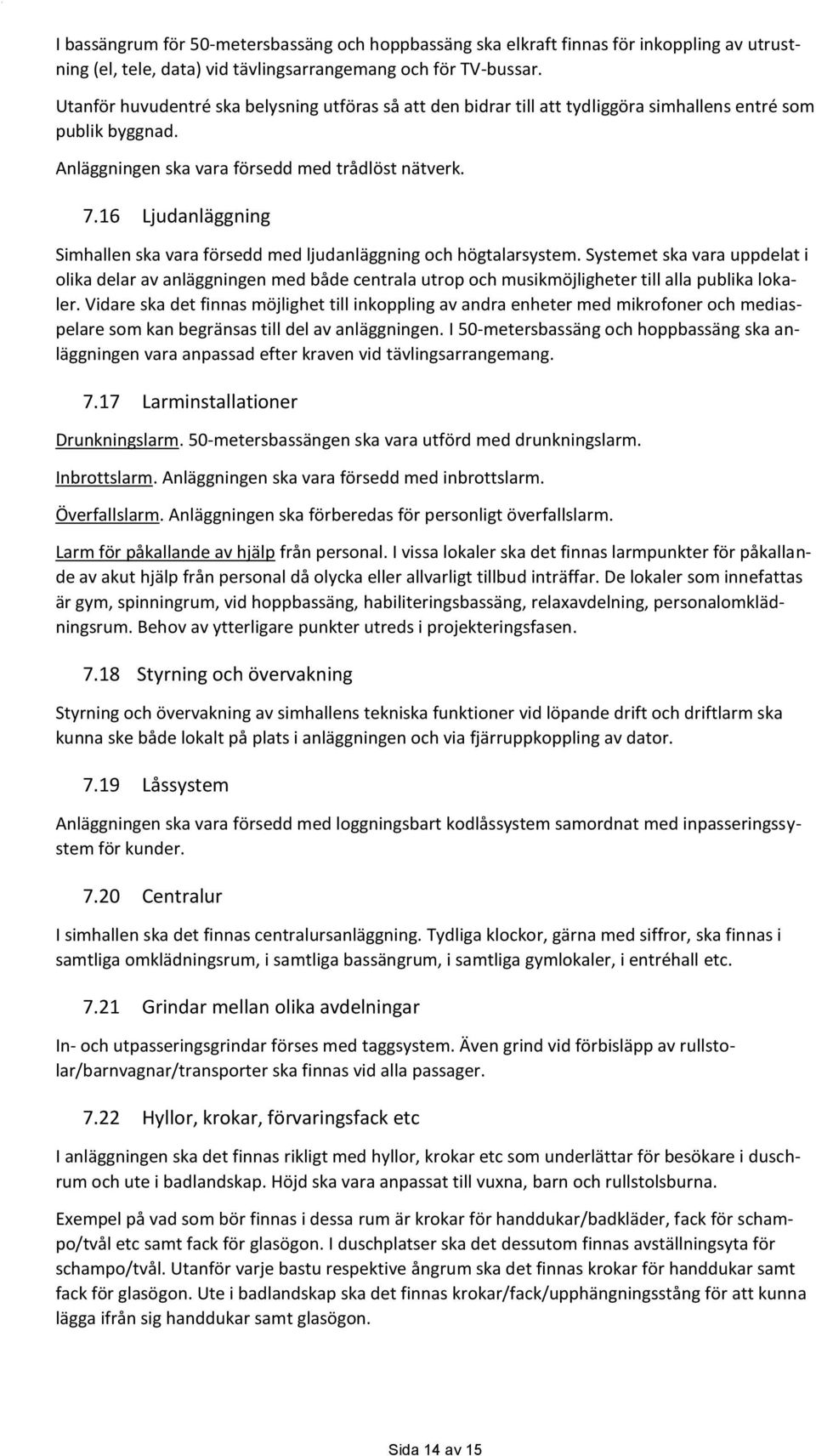

14 , I bassängrum för 50-metersbassäng och hoppbassäng ska elkraft finnas för inkoppling av utrustning (el, tele, data) vid tävlingsarrangemang och för TV-bussar. Utanför huvudentré ska belysning utföras så att den bidrar till att tydliggöra simhallens entré som publik byggnad. Anläggningen ska vara försedd med trådlöst nätverk Ljudanläggning Simhallen ska vara försedd med ljudanläggning och högtalarsystem. Systemet ska vara uppdelat i olika delar av anläggningen med både centrala utrop och musikmöjligheter till alla publika lokaler. Vidare ska det finnas möjlighet till inkoppling av andra enheter med mikrofoner och mediaspelare som kan begränsas till del av anläggningen. I 50-metersbassäng och hoppbassäng ska anläggningen vara anpassad efter kraven vid tävlingsarrangemang Larminstallationer Drunkningslarm. 50-metersbassängen ska vara utförd med drunkningslarm. Inbrottslarm. Anläggningen ska vara försedd med inbrottslarm. Överfallslarm. Anläggningen ska förberedas för personligt överfallslarm. Larm för påkallande av hjälp från personal. I vissa lokaler ska det finnas larmpunkter för påkallande av akut hjälp från personal då olycka eller allvarligt tillbud inträffar. De lokaler som innefattas är gym, spinningrum, vid hoppbassäng, habiliteringsbassäng, relaxavdelning, personalomklädningsrum. Behov av ytterligare punkter utreds i projekteringsfasen Styrning och övervakning Styrning och övervakning av simhallens tekniska funktioner vid löpande drift och driftlarm ska kunna ske både lokalt på plats i anläggningen och via fjärruppkoppling av dator Låssystem Anläggningen ska vara försedd med loggningsbart kodlåssystem samordnat med inpasseringssystem för kunder Centralur I simhallen ska det finnas centralursanläggning. Tydliga klockor, gärna med siffror, ska finnas i samtliga omklädningsrum, i samtliga bassängrum, i samtliga gymlokaler, i entréhall etc Grindar mellan olika avdelningar In- och utpasseringsgrindar förses med taggsystem. Även grind vid förbisläpp av rullstolar/barnvagnar/transporter ska finnas vid alla passager Hyllor, krokar, förvaringsfack etc I anläggningen ska det finnas rikligt med hyllor, krokar etc som underlättar för besökare i duschrum och ute i badlandskap. Höjd ska vara anpassat till vuxna, barn och rullstolsburna. Exempel på vad som bör finnas i dessa rum är krokar för handdukar/badkläder, fack för schampo/tvål etc samt fack för glasögon. I duschplatser ska det dessutom finnas avställningsyta för schampo/tvål. Utanför varje bastu respektive ångrum ska det finnas krokar för handdukar samt fack för glasögon. Ute i badlandskap ska det finnas krokar/fack/upphängningsstång för att kunna lägga ifrån sig handdukar samt glasögon. Sida 14 av 15

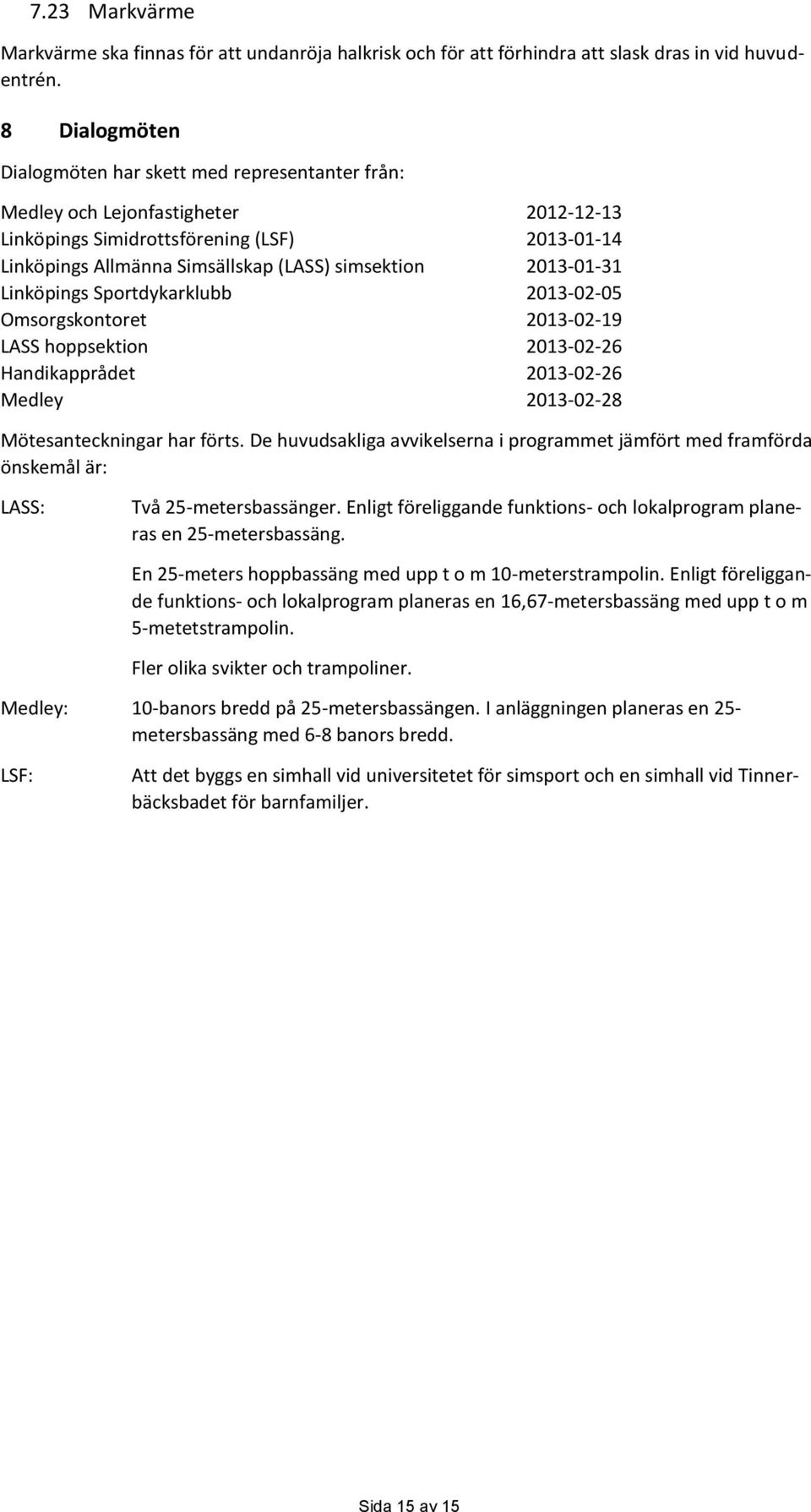

15 7.23 Markvärme Markvärme ska finnas för att undanröja halkrisk och för att förhindra att slask dras in vid huvudentrén. 8 Dialogmöten Dialogmöten har skett med representanter från: Medley och Lejonfastigheter Linköpings Simidrottsförening (LSF) Linköpings Allmänna Simsällskap (LASS) simsektion Linköpings Sportdykarklubb Omsorgskontoret LASS hoppsektion Handikapprådet Medley Mötesanteckningar har förts. De huvudsakliga avvikelserna i programmet jämfört med framförda önskemål är: LASS: Två 25-metersbassänger. Enligt föreliggande funktions- och lokalprogram planeras en 25-metersbassäng. En 25-meters hoppbassäng med upp t o m 10-meterstrampolin. Enligt föreliggande funktions- och lokalprogram planeras en 16,67-metersbassäng med upp t o m 5-metetstrampolin. Fler olika svikter och trampoliner. Medley: 10-banors bredd på 25-metersbassängen. I anläggningen planeras en 25- metersbassäng med 6-8 banors bredd. LSF: Att det byggs en simhall vid universitetet för simsport och en simhall vid Tinnerbäcksbadet för barnfamiljer. Sida 15 av 15
