1 EPSOLAR LS1024B/LS2024B/LS3024B Solcellsregulator BRUKSANVISNING Tack för att du valt vår produkt! Den här bruksanvisningen innehåller viktig information och rekommendationer som avser installation, användning, felsökning med mera. Läs denna bruksanvisning noga innan du använder produkten och var uppmärksam på säkerhetsanvisningarna.

2

3 LandStar LS1024B/LS2024B/LS3024B Solcellsregulator Märkspänning system 12/24 VDC* Maximal inspänning solpanel 50 V Nominell laddnings-/urladdningsström LS1024B 10 A LS2024B 20 A LS3024B 30 A *Solcellsregulatorn känner automatiskt av systemspänningen 12 V/ 24 V och har funktioner som kan anpassas av användaren. Alla parametrar för laddning, urladdning och last är inställbara. Garanti: Tillverkaren garanterar att laddningsregulatorn är felfri under en period på två år med start från leveransdatum till den ursprungliga slutanvändaren. Obs! Tillverkaren tar inget ansvar för skador på någon del av regulatorn som uppstått på grund av felanvändning, felaktiga batterispecifikationer, olämplig systemkonfiguration, obehörig reparation eller att gränsvärdena för användning överskridits.

4 Innehåll 1 Viktig säkerhetsinformation Allmän information Installationsanvisningar Allmänna installationshänvisningar Ledningsdragning Drift LED-indikatorer Inställning inför drift Skydd, felsökning Skydd Felsökning Tekniska specifikationer... 9

5 1 Viktig säkerhetsinformation Kontrollera regulatorn noga efter leverans. Om du ser någon skada ska du omedelbart informera transportbolaget eller vårt företag. Håll regulatorn borta från regn, kraftigt damm, vibrationer, frätande gas och intensiva, elektromagnetiska störningar. Det finns inga delar inuti regulatorn som kan underhållas eller repareras. Försök inte ta isär eller reparera enheten. 2 Allmän information Solcellsregulatorerna i LandStar B-serien baseras på mycket avancerad, digital teknik och är helt automatiska. De har en rad unika funktioner: Automatisk avkänning av 12/24 VDC eller driftspänning som väljs av användaren. Högeffektiv, seriell PWM-laddning för längre batteritid och högre solcellsprestanda. Använder MOSFET som elektronisk strömbrytare utan behov av mekanisk strömbrytare. Regleringslägen för flera laster för högre flexibilitet i lastförsörjningen. Kan användas med förseglade batterier, gelbatterier, batterier med flytande syra och batterityper som väljs av användaren. Temperaturkompensation, automatisk korrigering av laddnings- och urladdningsparametrar samt bättre batteritid. Tillgänglig batterikapacitet visas på basis av ny SOC-metod för noggrann beräkning. Elektroniskt skydd: Överhettning, överladdning, överurladdning, överbelastning och kortslutning. Skydd mot polvändning: solpaneler och batterier i valfria kombinationer. Tack vare funktioner för beräkning av aktuell energi och energistatistik i realtid kan användaren visa laddnings- och urladdningsenergin för varje dag, månad, år och totalt värde. Använder Modbus-kommunikationsprotokoll av standardtyp för RS-485-bussanslutningar, vilket ger avsevärt längre kommunikationsavstånd och bättre kompatibilitet med olika 1

6 kommunikationsprotokoll. Stöd för firmwareuppgradering. 3 Installationsanvisningar 3.1 Allmänna installationshänvisningar Var mycket försiktig vid arbete med batterier. Använd ögonskydd. Håll rent vatten tillgängligt för rengöring om du skulle komma i kontakt med batterisyra. Kortslut aldrig batteriets plus- och minuspoler eller plus- och minuskablar. Följden kan bli explosion eller brand. Installera externa säkringar/brytare vid behov. Koppla loss solpanelen och säkringen/brytarna nära batteriet innan regulatorn installeras eller ställs in. Kontrollera att spänningsanslutningarna är ordentligt åtdragna så att det inte uppstår för stor värmeutveckling från lösa anslutningar. Använd isolerade verktyg och lägg inga metallföremål i närheten av batterierna. Explosiva gaser kan uppstå vid laddning. Sörj för tillräcklig ventilation för avledning av gaserna. Undvik direkt solljus och installera inte regulatorn på platser där vatten kan tränga in i enheten. Lösa spänningsanslutningar och/eller rostiga ledningar kan leda till högt motstånd i anslutningarna som smälter ned kabelisoleringen, bränner sönder omgivande material eller orsakar brand. Se till att anslutningarna är ordentligt åtdragna och fäst kablarna med kabelklämmor så att de inte rör sig i mobila tillämpningar. Ladda endast batterier som överensstämmer med regulatorns specifikationer. Batterianslutningen kan dras till ett batteri eller en batteribank. Följande anvisningar avser ett batteri, men batterianslutningen kan även dras till ett batteri eller en grupp av batterier i en batteribank. Välj systemkablar avsedda för en strömtäthet på 3,5 A/mm 2. 2

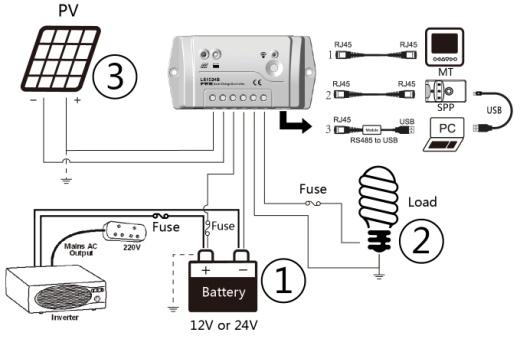

7 3.2 Ledningsdragning 1. Anslut komponenterna till laddningsregulatorn i den ordningsföljd som anges på enligt bilden. Var mycket noga med + och -. Koppla alltid in batteriet först. 2. Kontrollera batteriindikatorn på regulatorn när batteriet kopplats in. Indikatorn växlar till grönt ljus. Se kapitel 5 om indikatorn inte lyser grönt. 3. Installera batterisäkringen så nära batteriet som möjligt. Rekommenderat avstånd är högst 150 mm. Obs! Om en växelriktare krävs ska den anslutas till batteriet inte till regulatorn. 3

8 4 Drift 4.1 LED-indikatorer LED-indikator för laddningsstatus LED-indikator för laststatus LED-indikator för batteristatus Strömbrytare Beskrivning av indikatorstatus Grön Fast sken Normal Grön Blinkar långsamt Laddar Grön Blinkar snabbt Reversering av solpanel Grön SLÄCKT Ingen laddning Grön Fast sken Normal Grön Blinkar långsamt Full Grön Blinkar snabbt Överspänning Orange Fast sken Underspänning Röd Fast sken Överurladdning Röd Blinkar 4 Övertemperatur i batteri Röd Fast sken Normal Blinkar Röd Överbelastning långsamt Röd Blinkar snabbt Kortslutning Laddnings-, last- och batteriindikator (röd)blinkar samtidigt Laddnings-, last- och batteriindikator (orange) blinkar samtidigt Fel i systemspänning Regulatorn är överhettad

9 Strömbrytarens funktion 1) Manuell in-/urkoppling av last. 2) Återgå till normal drift när felet har avhjälpts. 4.2 Inställning inför drift Regulatorn kan programmeras på tre olika sätt: 1. Med fjärrdisplay, MT50/MT100 (använd standardnätverkskabel med CC-RS485-RS U-MT). 2. Med extern enhet för parameterprogrammering SPP-01(använd standardnätverkskabel med CC-RS485-RS U). Med den här metoden kan inställningarna göras med en enkel knapptryckning. Metoden är lämplig då många produkter ska ställas in i ett projekt. 3. Med inställningsprogram för datorövervakning Solar Station Monitor (använd kommunikationskabel för RS485 till USB med CC-USB-RS U). Med fjärrdisplay och datorprogramvara möjliggörs övervakning i realtid, ändring av reglerparametrar, laddningsläge, lastläge, visning av felinformation med mera. VARNING: Det är inte tillåtet att ansluta regulatorn till datorns 5

10 nätverksport med en nätverkskabel. Följden kan bli skador på regulatorns komponenter. Obs! Se bruksanvisningarna för MT, SPP-01 och datorprogramvaran för närmare information. Inställning av last 1.Manuell reglering (standard) 2.Ljus På/Av 3.Ljus På + Timer 4.Tidsstyrning Obs! I läget Ljus På/Av och Ljus På/Timer kopplas lasten in efter en fördröjning på tio minuter. Batterityp: 1.Förseglat (standard) 2.Gel 3.Flytande syra 4.Användare 5 Skydd, felsökning 5.1 Skydd Kortslutning i solpaneler Om det uppstår kortslutning i solpanelerna återupptas driften automatiskt igen när kortslutningen har avhjälpts. Överbelastning Om lastströmmen överskrider regulatorns märkström ( 1,05 gånger nominell urladdningsström) kopplar regulatorn från lasten. Avhjälp överbelastningen och tryck sedan på strömbrytaren. Kortslutning i last Fullt skydd mot kortslutning i lasten ( 2 gånger nominell urladdningsström). Efter ett automatiskt försök att återansluta lasten måste felet avhjälpas genom att regulatorn startas om eller genom att strömbrytaren trycks in. Polvändning i solpanelerna Fullt skydd mot polvändning i solpanelerna förhindrar skador på regulatorn. Återuppta normal drift genom att åtgärda ledningsdragningen. Polvändning i batteri Fullt skydd mot polvändning i batteriet förhindrar skador på regulatorn. Återuppta normal drift genom att åtgärda ledningsdragningen. 6

11 Fel i batteriets driftspänning Om batterispänningen inte överensstämmer med regulatorns driftspänning stängs regulatorn av. När spänningen korrigerats kan felet kvitteras genom att strömbrytaren trycks in. Skadad temperaturgivare Om temperaturgivaren är kortsluten eller skadad sker laddning eller urladdning vid standardtemperaturen 25 för att förhindra att batteriet överladdas eller överurladdas. Överhettningsskydd Om temperaturen hos regulatorns kylkropp överstiger 85 C startar regulatorn automatiskt överhettningsskyddet och stänger av laddning och urladdning. När temperaturen understiger 75 återupptar regulatorn driften igen. Höga spänningstransienter Solpanelerna skyddas mot mindre överspänningar. I områden med risk för blixtnedslag rekommenderas ytterligare externt skydd. Obs! Regulatorn har automatisk felåterställning som minimerar antalet manuella ingrepp. Den intelligenta funktionen eliminerar störningar som orsakats av tillfälliga fel i maskinvaran. 5.2 Felsökning Fel Möjliga orsaker Felsökning Laddningsindikat orn är släckt dagtid trots att solljuset faller på solpanelerna. Den gröna batteriindikatorn blinkar snabbt. Batteriindikatorer na lyser orange. Fel i anslutningen till solpanelerna. Batterispänningen är högre än frånslagsgränsen för överspänning. Underspänning i batteriet. Kontrollera att kablarna till solpanelerna och batterierna är korrekt anslutna och ordentligt åtdragna. Kontrollera batterispänningen. Om den är för hög, koppla omedelbart från solpanelen och byt till en ny regulator. Lastutgången är normal. Laddningsindikatorn återgår automatiskt till grönt sken när batteriet är fulladdat. 7

12 Batteriindikatorer na lyser rött och de drivna enheterna fungerar inte. Laststatusindikat orn lyser rött och blinkar långsamt. Batteri är överladdat. Överbelastning Regulatorn har automatiskt stängt av lastförsörjningen. LED-indikatorn återgår automatiskt till grönt sken när batteriet är fulladdat. Ta bort eller minska den överskjutande lasten och tryck sedan på knappen. Regulatorn återupptar driften efter tre sekunder. Laststatusindikat orn lyser rött och blinkar snabbt. Alla LED-indikatorer blinkar (batteriindikatorn blinkar med orange ljus). Alla LED-indikatorer blinkar (batteriindikatorn blinkar med rött ljus). Felaktigt SOC-värde. Kortslutning För hög temperatur i regulatorn. Fel i systemspänning Fel batterityp har valts. Använd den förinställda profilen för den användarspecificer ade batteritypen. Avhjälp kortslutningen och tryck på knappen. Regulatorn återupptar driften efter tre sekunder. När regulatorns kylkropp överstiger 85 C stänger regulatorn automatiskt av inoch utgångskretsarna. När temperaturen understiger 75 C återupptar regulatorn driften igen. Sänk omgivningstemperaturen, solpanelens effekt eller effekten hos lasten. Kontrollera om batterispänningen överensstämmer med regulatorns driftspänning. Byt mot ett lämpligt batteri eller återställ driftspänningen. Om det inte finns något onormalt tillstånd, tryck på strömbrytaren för att kvittera feltillståndet. Ställ in rätt batterityp. Använd konfigurationen för laddningsspänningskompens ation om en användarspecificerad batterityp valts och ignorera SOC. 8

13 6 Tekniska specifikationer Elektriska data Beskrivning Nominell systemspänning Max. inspänning solpanel Max. spänning på batteripol Batteriets märkström Spänningsfall i laddningskrets Spänningsfall i urladdningskrets Egenförbrukning Temperaturkompensationskoeffici ent Jordning Specifikation 12/24 VDC 50 V 34 V LS1024B 10A;LS2024B 20A LS3024B 30A 0,28 V 0,20 V 8,4 ma/12 V; 7,8 ma/24 V 3 mv/ /2 V (standard) Positiv jordning Batterispänning (specifikationerna gäller för 12 V-system vid 25 C. Multiplicera med 2 i 24 V-system). Inställning av batteriladdning Frånslagsgräns för överspänning Spänningsgräns för laddning Återställningsgräns för överspänning Utjämnad laddningsspänning Spänning för högeffektsladdning Spänning för underhållsladdning Spänning för återställning av högeffektsladdning Återställningsgräns för underspänning Återställningsgräns för varning om underspänning Varningsgräns för underspänning Frånslagsgräns för underspänning Spänningsgräns för urladdning Förseg lade 9 Gel Flytand e syra Använd are 16,0 V 16,0 V 16,0 V 9 17 V 15,0 V 15,0 V 15,0 V 9 17 V 15,0 V 15,0 V; 15,0 V 9 17 V 14,6 V 14,8 V 9 17 V 14,4 V 14,2 V 14,6 V 9 17 V 13,8 V 13,8 V 13,8 V 9 17 V 13,2 V 13,2 V 13,2 V 9 17 V 12,6 V 12,6 V 12,6 V 9 17 V 12,2 V 12,2 V 12,2 V 9 17 V 12,0 V 12,0 V 12,0 V 9 17 V 11,1 V 11,1 V 11,1 V 9 17 V 10,6 V 10,6 V 10,6 V 9 17 V

14 Varaktighet utjämning Högeffektslägets varaktighet 120 min 120 min 120 min min. 120 min. 0 till180 min 10 till180 min Anmärkningar: 1. När batteritypen är förseglad, gel eller flytande syra är inställningsområdet för utjämningens varaktighet minuter och varaktigheten för högeffektsläge minuter. 2. Typen Användare är användarspecificerad batterityp. Standardvärdet är samma som för förseglad batterityp. Följ nedanstående logiska samband vid ändring: a) Frånslagsgräns för överspänning > Spänningsgräns för laddning Utjämnad laddningsspänning Spänning för högeffektsladdning Spänning för underhållsladdning > Spänning för återställning av högeffektsladdning. b ) Frånslagsgräns för överspänning > Återställningsgräns för överspänning ; c) Återställningsgräns för underspänning > Frånslagsgräns för överspänning Spänningsgräns för urladdning. d) Återställningsgräns för varning om underspänning > Varningsgräns för underspänning Spänningsgräns för urladdning. e) Spänning för återställning av högeffektsladdning > Frånslagsgräns för underspänning. *Var noggrann vid valet av batterityp. Batteriet kan skadas vid felaktig inställning. Miljöspecifikationer Miljöspecifikationer Specifikation Drifttemperatur 35 till +50 Lagringstemperatur 35 till +80 Luftfuktighet Kapsling 95 % R.H. IP30 Mekaniska specifikationer för LS1024B Mekaniska specifikationer Specifikation Mått 138,6 x 69,3 x 37 mm Monteringsmått 126 mm Storlek monteringshål Φ 4,3 Anslutning 4 mm 2
