1 SvK1000, v3.3, Svenska kraftnät /1056 REGELDOKUMENT Regler för Reglerobjekt Detta regeldokument beskriver hur Reglerobjekt struktureras samt vilka principer och villkor som gäller för dessa. Balansansvarigs samtliga Reglerobjekt ska vara strukturerade enligt detta regeldokument senast den 31 mars Definition av Reglerobjekt För att få en överblick över hur elproduktions- och elförbrukningsanläggningar kommer att köras åligger det de Balansansvariga att rapportera Reglerobjektsplaner per Reglerobjekt till Svenska kraftnät. Svenska kraftnät använder Reglerobjektsplanerna som underlag för att kunna balansera Sveriges elsystem på ett effektivt sätt och får med hjälp av planerna information om var i systemet produktion och relevant förbrukning kommer att ske, samt i vilken utsträckning det finns outnyttjad reglerkapacitet till reglerkraftmarknaden. Svenska kraftnät behöver ha en särskild god överblick över större anläggningar och sådana som erbjuds som resurser på reglerkraftmarknaden. För dessa anläggningar ställs därför krav på att Balansansvariga rapporterar Reglerobjektsplaner per station eller anläggning. För mindre anläggningar, men med liknade egenskaper, kan istället Reglerobjektsplanerna aggregeras innan de rapporteras till Svenska kraftnät. Reglerobjekt delas in i Produktionsreglerobjekt och Förbrukningsreglerobjekt. Reglerobjekt etableras per Elområde och per typ i samråd mellan Balansansvarig och Svenska kraftnät. Ett Reglerobjekt får enbart tillhöra en Balansansvarig. 1/9

2 2 Struktur anläggningar i Reglerobjekt Allmänt om anläggningar i Reglerobjekt Med anläggning syftar Svenska kraftnät till den text som återfinns i Ellagen (1997:857), det vill säga det finns endast en anläggning bakom en anslutningspunkt till det konscessionspliktiga nätet. För icke konscessionspliktiga nät, när dessa är egna nätavräkningsområden, innebär detta att varje aggregat betraktas som en anläggning. All produktion i Sverige ska hänföras till något Produktionsreglerobjekt. Däremot finns det inte krav på att all förbrukning ska hänföras till något Förbrukningsreglerobjekt utan kravet gäller bara objekt som har avkopplingsbar förbrukning, anläggningar som ingår i reglerkraftmarknaden, samt större industrianläggningar. Ett Reglerobjekt kan bestå av endast en anläggning som bildar ett eget Reglerobjekt eller av flera anläggningar med liknande egenskaper. Anläggningar inom en kraftstation eller vindkraftpark kan etableras som ett Reglerobjekt, eftersom anläggningarna kan behandlas som en enhet. Då flera anläggningar ingår i ett Reglerobjekt har den Balansansvarige ansvar för de enskilda anläggningarna var för sig men den Balansansvariges plan för Reglerobjektet ger en samlad bild över hur anläggningarna kommer att köras. Anläggningar i icke koncessionspliktiga nät organiseras inom Reglerobjektet efter samma principer som de anläggningar som är anslutna till det koncessionspliktiga nätet. Grundreglerobjekt För anläggningar som inte är egna Reglerobjekt eller anläggningar som inte tillsammans med andra anläggningar ingår i ett Reglerobjekt skapas så kallade Grundreglerobjekt. Ett Grundreglerobjekt får inte överstiga en sammanlagd effekt på 250 MW. Grundreglerobjekt för produktion etableras per kraftslag, Elområde och Balansansvarig baserat på information från nätägarna och administreras efter samma principer som andra Reglerobjekt. Grundreglerobjekt för kärnkraft etableras inte. Grundreglerobjekt för förbrukning etableras per anläggningstyp, Elområde och Balansansvarig. 2/9

3 2.1 Anläggningar i Produktionsreglerobjekt Produktionsreglerobjekt etableras enligt nedanstående huvudprinciper: > Samtliga produktionsanläggningar ska vara etablerade inom något Reglerobjekt. > Produktionsanläggningar om 50 MW och däröver etableras som egna Produktionsreglerobjekt. Produktionsanläggningar inom samma station kan ingå i samma Reglerobjekt förutsatt att ingen anläggning enskilt överstiger 250 MW. Vindkraftanläggningar tillhörande samma vindkraftpark kan med fördel etableras som ett Reglerobjekt. > Produktionsanläggningar med realtidsmätning får enbart etableras inom Produktionsreglerobjekt med realtidsmätning. > Produktionsanläggningar utan realtidsmätning får enbart etableras inom Produktionsreglerobjekt utan realtidsmätning. > Ett Produktionsreglerobjekt får enbart omfatta anläggningar av samma kraftslag. > Endast produktionsanläggningar i samma Elområde får etableras i samma Reglerobjekt. > Inom varje Elområde etablerar Svenska kraftnät ett Grundreglerobjekt per kraftslag och Balansansvarig för produktionsanläggningar under 50 MW. Avsteg från ovanstående principer kan eventuellt göras efter överenskommelse med Svenska kraftnät. Produktionsreglerobjekten indelas i följande typer: Anläggningens kraftslag Vattenkraft Kärnkraft Vindkraft Solkraft Vågkraft Reservkraft (gasturbin & dieselkraft) Värmekraft övrig Ospecificerad kraftproduktion Beteckning H K W S B G V O 3/9

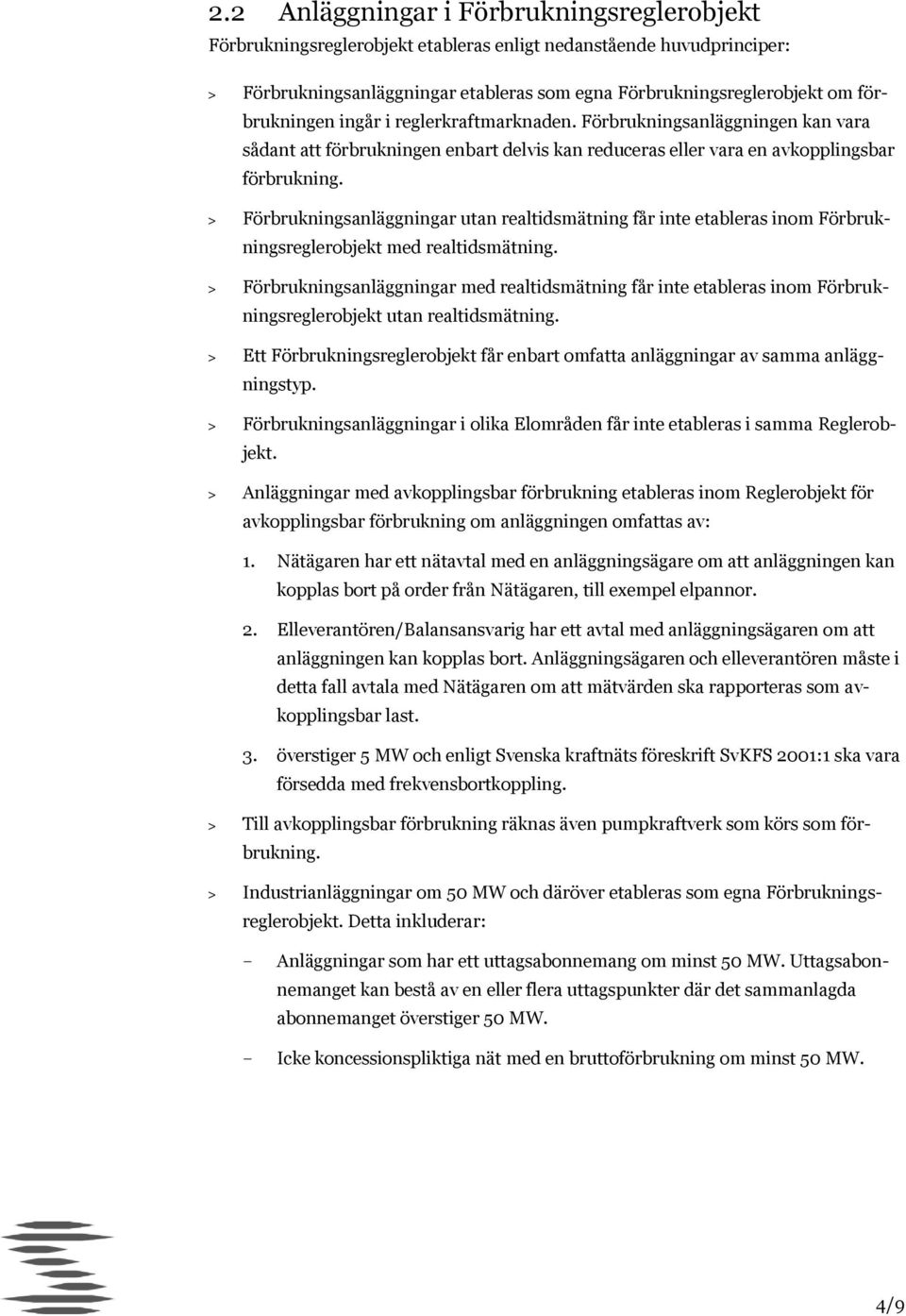

4 2.2 Anläggningar i Förbrukningsreglerobjekt Förbrukningsreglerobjekt etableras enligt nedanstående huvudprinciper: > Förbrukningsanläggningar etableras som egna Förbrukningsreglerobjekt om förbrukningen ingår i reglerkraftmarknaden. Förbrukningsanläggningen kan vara sådant att förbrukningen enbart delvis kan reduceras eller vara en avkopplingsbar förbrukning. > Förbrukningsanläggningar utan realtidsmätning får inte etableras inom Förbrukningsreglerobjekt med realtidsmätning. > Förbrukningsanläggningar med realtidsmätning får inte etableras inom Förbrukningsreglerobjekt utan realtidsmätning. > Ett Förbrukningsreglerobjekt får enbart omfatta anläggningar av samma anläggningstyp. > Förbrukningsanläggningar i olika Elområden får inte etableras i samma Reglerobjekt. > Anläggningar med avkopplingsbar förbrukning etableras inom Reglerobjekt för avkopplingsbar förbrukning om anläggningen omfattas av: 1. Nätägaren har ett nätavtal med en anläggningsägare om att anläggningen kan kopplas bort på order från Nätägaren, till exempel elpannor. 2. Elleverantören/Balansansvarig har ett avtal med anläggningsägaren om att anläggningen kan kopplas bort. Anläggningsägaren och elleverantören måste i detta fall avtala med Nätägaren om att mätvärden ska rapporteras som avkopplingsbar last. 3. överstiger 5 MW och enligt Svenska kraftnäts föreskrift SvKFS 2001:1 ska vara försedda med frekvensbortkoppling. > Till avkopplingsbar förbrukning räknas även pumpkraftverk som körs som förbrukning. > Industrianläggningar om 50 MW och däröver etableras som egna Förbrukningsreglerobjekt. Detta inkluderar: Anläggningar som har ett uttagsabonnemang om minst 50 MW. Uttagsabonnemanget kan bestå av en eller flera uttagspunkter där det sammanlagda abonnemanget överstiger 50 MW. Icke koncessionspliktiga nät med en bruttoförbrukning om minst 50 MW. 4/9

5 Förbrukningsreglerobjekten indelas i följande typer: Anläggningstyp Avkopplingsbar förbrukning Industriförbrukning Beteckning A I 3 Planering av Reglerobjekt Den Balansansvarige ska för varje Reglerobjekt rapportera en Reglerobjektsplan till Svenska kraftnät. Reglerobjektsplanen för det kommande Leveransdygnet ska rapporteras senast klockan 16:00 dygnet före Leveransdygnet och uppdateras vid varje känd förändring därefter. Reglerobjektsplanens data fryses av Svenska kraftnät till en Bindande reglerobjektsplan 45 minuter före leveranstimmen. Den Bindande reglerobjektsplanen går inte att uppdatera och utgör underlag till de Bindande planer som sedan avräkningen baseras på. Svenska kraftnät återrapporterar Reglerobjektsplanen till den Balansansvarige efter varje förändring som sker fram till och med 45 minuter före Leveranstimmen, enligt stycke i Balansansvarsavtalet. Reglerobjektsplanen ska, för att informera Svenska kraftnät om att förändringen i driften av Reglerobjektet, även uppdateras efter att den Bindande reglerobjektsplanen är fastställd. 3.1 Reglerobjektsplaner för Produktionsreglerobjekt Balansansvarig ska rapportera en Reglerobjektsplan per Produktionsreglerobjekt till Svenska kraftnät som Knäckpunktsplaner eller planer med 15 minuters upplösning, förutom för Grundreglerobjekt. Reglerobjektsplanen för Grundreglerobjekt får rapporteras med timvärden. Svenska kraftnät rapporterar en Bindande plan för total produktion per Elområde till Balansansvarig efter att de Bindande reglerobjektsplanerna inklusive Grundreglerobjekt för produktion har summerats. 5/9

6 3.2 Reglerobjektsplaner för Förbrukningsreglerobjekt Balansansvarig ska rapportera en Reglerobjektsplan per Förbrukningsreglerobjekt, exklusive Grundreglerobjekt, som timvärden. Svenska kraftnät beräknar en Bindande plan för total förbrukning per Elområde baserat på den Balansansvariges Bindande plan för total produktion och rapporterad handel per Elområde. Svenska kraftnät rapporterar en Bindande plan för total förbrukning per Elområde till Balansansvarig efter att denna har beräknats. 4 Anmälan av anläggningar Balansansvariga ska anmäla de produktionsanläggningar om 10 MW och däröver som ska ingå i ett Reglerobjekt. Balansansvariga ska anmäla de förbrukningsanläggningar som enligt avsnitt 2.2 i detta dokument ska ingå i ett Reglerobjekt. Detta ska ske i samband med att anläggningen ansluts till nätet eller om Balansansvaret för anläggningen övergår i annan Balansansvarigs ansvar eller vid annat tillfälle då anläggningen måste struktureras i ett Reglerobjekt. Anmälan gör den Balansansvarige genom att skicka följande uppgifter om anläggningen till Svenska kraftnät (reglerobjekt@svk.se): > anläggningens namn > anläggnings-id > kraftslag > anläggningens installerade effekt > nätavräkningsområde som anläggningen är ansluten till > reglerbarhet > aktiveringstid > tillgänglighet > uthållighet > om realtidsmätning finns för anläggningen 6/9

7 Anmälan av anläggningar ska åtföljas av uppgifter om Reglerobjekt: > det Reglerobjekt anläggningen föreslås ingå i > Reglerobjektets effekt > kraftslag/anläggningstyp Vid anmälan av anläggningen till Svenska kraftnät ser den Balansansvarige i samråd med Svenska kraftnät till att anläggningen struktureras i lämpligt Reglerobjekt i enlighet med de principer som finns för detta. Reglerobjekt som kan delta i reglerkraftmarknaden eller som reserver för ansträngda systemdriftsituationer ska i förväg vara förberedda för att registrera reglerkraftaffärer. Vilka Reglerobjekt där reglerkraftaffärer kan göras framgår av strukturrapporten. 5 Strukturrapport samt Rapportering 5.1 Strukturrapport Svenska kraftnät redovisar alla Reglerobjekt i en strukturrapport som gäller för den Balansansvariges åtagande. Strukturrapporten redovisar varje Reglerobjektsplan och identiteter för de dataserier som den Balansansvarige ska rapportera i driftplaneringsskedet. Strukturrapporten visar även identiteter på dataserier som Svenska kraftnät rapporterar i driftplaneringsskedet och senare avräkningsskedet. 5.2 Rapportering För de Reglerobjekt som används aktivt i reglerkraftmarknaden ska den Balansansvarige rapportera mätvärden i realtid per Reglerobjekt till Svenska kraftnäts driftövervakningssystem via till exempel driftdatanätet. Svenska kraftnät ges därmed möjlighet att i driftskedet följa upp att Reglerobjektet körs som planerat Rapportering i Handels- och driftplaneringsskedet Rapportering av Balansansvarig I handels- och driftplaneringsskedet ska den Balansansvarige rapportera följande data per Reglerobjekt till Svenska kraftnäts planeringssystem med Ediel-formatet DELFOR [serieid]: 7/9

8 > Reglerobjektsplan (MW). Dataserien identifieras: [BA:s Ediel-id; SvK-id för produktionsreglerobjekt; 2120]. Rapportering av Svenska kraftnät I handels- och driftplaneringsskedet rapporterar Svenska kraftnät följande data per Reglerobjekt från sitt planeringssystem till den Balansansvarige med Ediel-formatet DELFOR [princip för serie-id = Rapportörens Ediel-id; SvK-id aktör 1; produktkod; område]: > Bindande reglerobjektsplan (MW) Dataserien identifieras: [10000; BAx; produktkod; reglerobjekt-id]. I handels- och driftplaneringsskedet rapporterar Svenska kraftnät följande data per Elområde som berör planeringen av produktion och förbrukning till den Balansansvarige från Svenska kraftnäts planeringssystem med Ediel-formatet DELFOR [princip för serie-id = Rapportörens Ediel-id; SvK-id aktör 1; produktkod; SNz]: > Bindande plan total produktion (MW) per Balansansvarig och Elområde. Dataserien identifieras: [10000; BAx; produktkod; SNz]. > Bindande plan total förbrukning (MW) per Balansansvarig och Elområde. Dataserien identifieras: [10000; BAx; produktkod; SNz] Rapportering i avräkningsskedet I avräkningsskedet rapporterar Svenska kraftnät följande information som berör produktion och förbrukning till den Balansansvarige i EDIEL-formatet UTILTS [tidserieprodukt]: > Bindande plan total produktion (MW) per Balansansvarig och Elområde. > Bindande plan total förbrukning (MW) per Balansansvarig och Elområde. 6 Kontakt Kontakta reglerobjekt@svk.se om du har frågor. Mer information rörande Reglerobjekt, rapportering och Balansansvar återfinns även i Balansansvarsavtalet. 8/9

9 9/9
