1 2014 Avbrottsplanering Större arbeten Sammanställning Bertil Kielén 27/5-14 Uppdaterad av Tõnn Arro 11/9-14

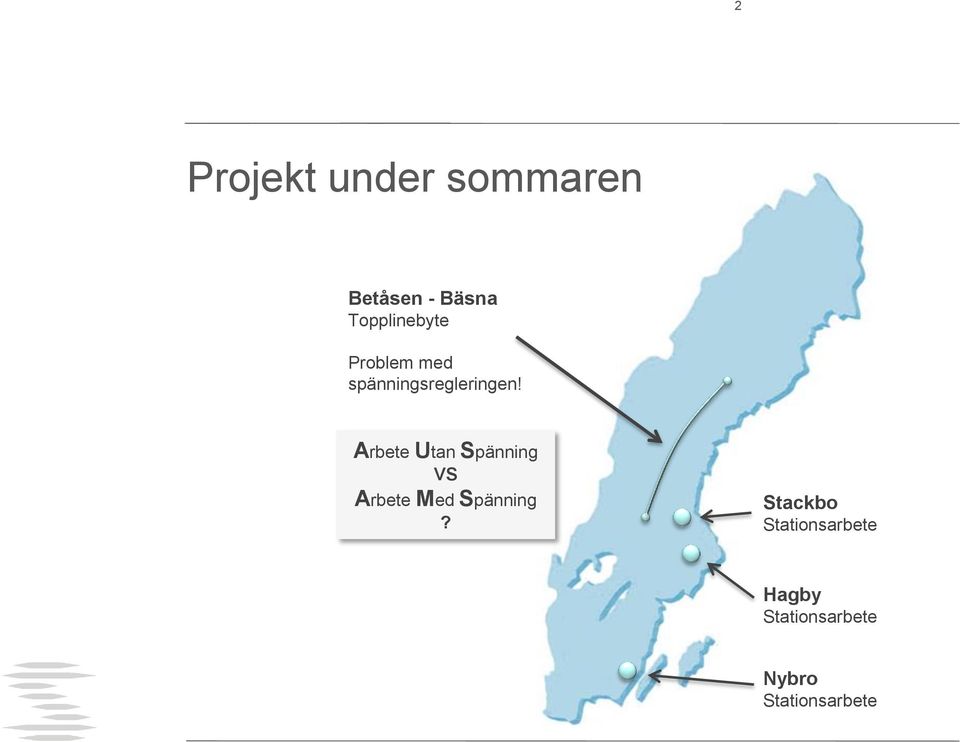

2 2 Projekt under sommaren Betåsen - Bäsna Topplinebyte Problem med spänningsregleringen! Arbete Utan Spänning VS Arbete Med Spänning? Stackbo Stationsarbete Hagby Stationsarbete Nybro Stationsarbete

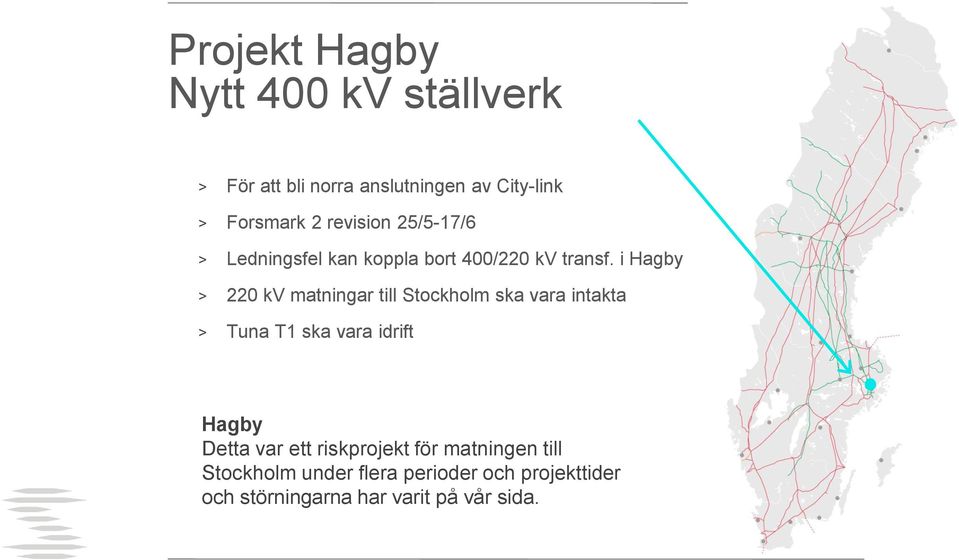

3 Projekt Hagby Nytt 400 kv ställverk > För att bli norra anslutningen av City-link > Forsmark 2 revision 25/5-17/6t T2 7/6-4/7 > Ledningsfel kan koppla bort 400/220 kv transf. i Hagby > 220 kv matningar till Stockholm ska vara intakta > Tuna T1 ska vara idrift Hagby Detta var ett riskprojekt för matningen till Stockholm under flera perioder och projekttider och störningarna har varit på vår sida.g en ökad projektkostnad innan sommaren på c:a 6 miljoner för att försöka dela upp riskerna.

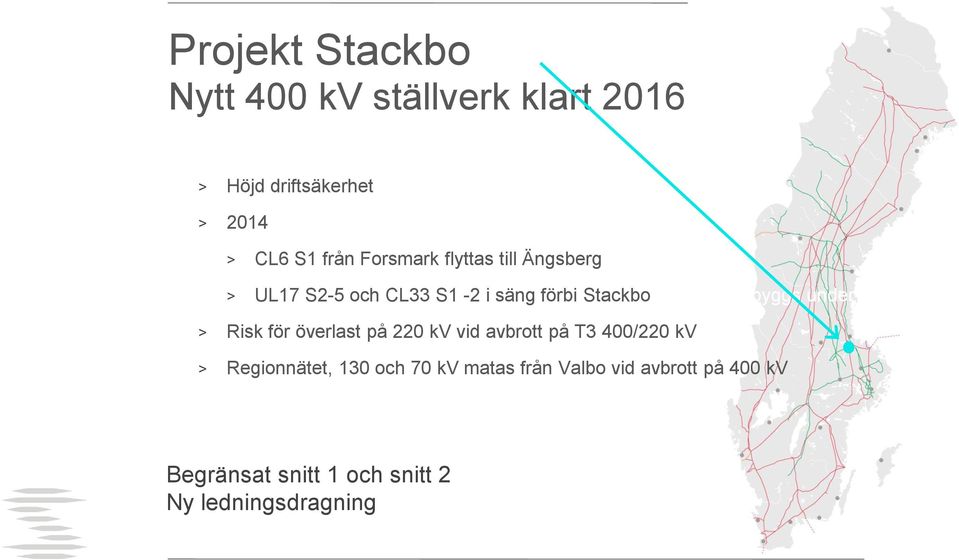

4 Projekt Stackbo Nytt 400 kv ställverk klart 2016 > Höjd driftsäkerhet > 2014 > CL6 S1 från Forsmark flyttas till Ängsberg > UL17 S2-5 och CL33 S1-2 i säng förbi Stackboa B-skenan byggs under > Risk för överlast på 220 kv vid avbrott på T3 400/220 kv > Regionnätet, 130 och 70 kv matas från Valbo vid avbrott på 400 kv Begränsat snitt 1 och snitt 2 Ny ledningsdragning

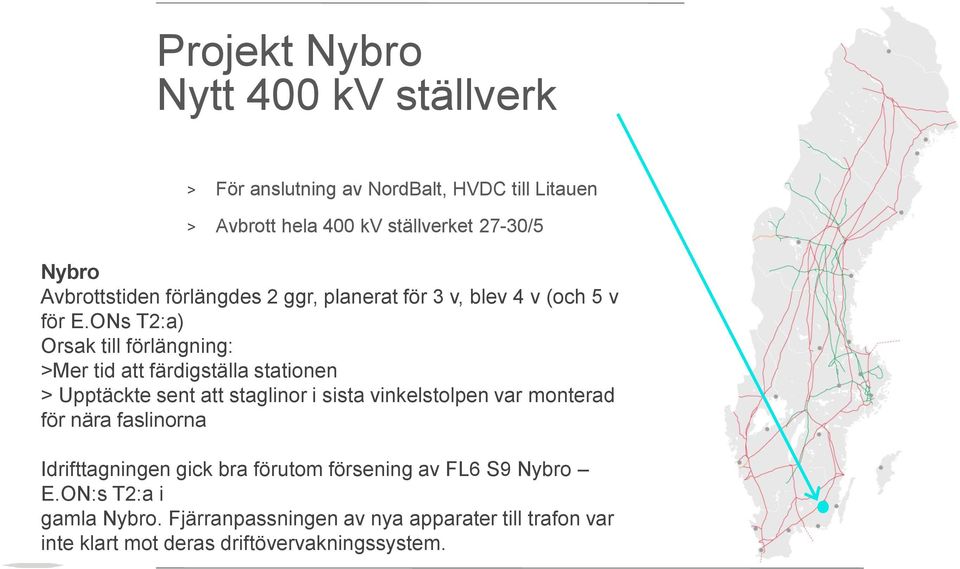

5 Projekt Nybro Nytt 400 kv ställverk > För anslutning av NordBalt, HVDC till Litauen > Avbrott hela 400 kv ställverket 27-30/5 26/5-19/6 Nybro Avbrottstiden förlängdes 2 ggr, planerat för 3 v, blev 4 v (och 5 v för E.ONs T2:a) Orsak till förlängning: >Mer tid att färdigställa stationen > Upptäckte sent att staglinor i sista vinkelstolpen var monterad för nära faslinorna Idrifttagningen gick bra förutom försening av FL6 S9 Nybro E.ON:s T2:a i gamla Nybro. Fjärranpassningen av nya apparater till trafon var inte klart mot deras driftövervakningssystem.

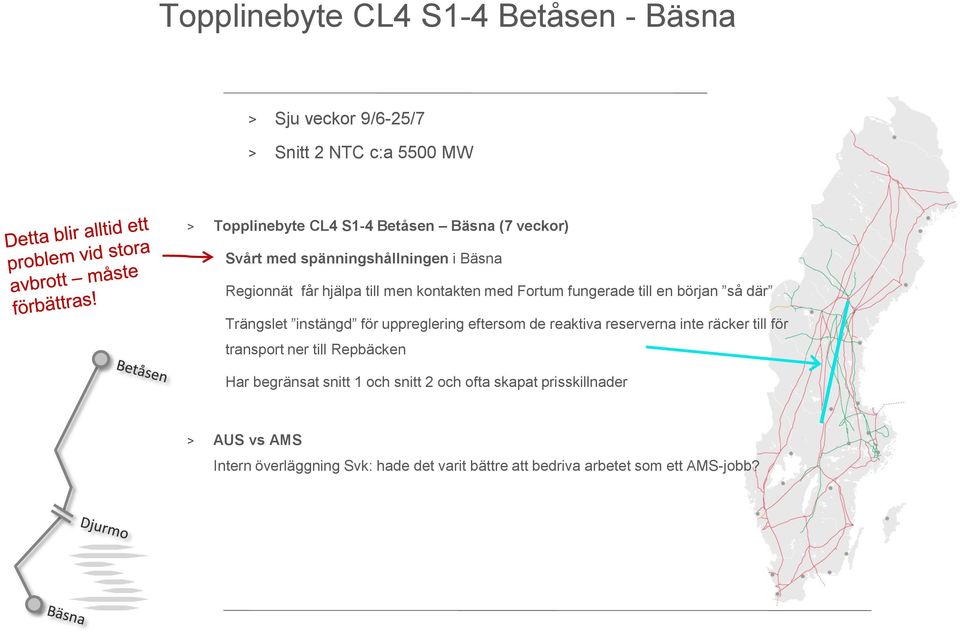

6 Topplinebyte CL4 S1-4 Betåsen - Bäsna > Sju veckor 9/6-25/7 > Snitt 2 NTC c:a 5500 MW > Topplinebyte CL4 S1-4 Betåsen Bäsna (7 veckor) Svårt med spänningshållningen i Bäsna Regionnät får hjälpa till men kontakten med Fortum fungerade till en början så där Trängslet instängd för uppreglering eftersom de reaktiva reserverna inte räcker till för transport ner till Repbäcken Har begränsat snitt 1 och snitt 2 och ofta skapat prisskillnader Metod att minska begränsnih kopplingssedlar fick snabbt skrivas om > AUS vs AMS Intern överläggning Svk: hade det varit bättre att bedriva arbetet som ett AMS-jobb?

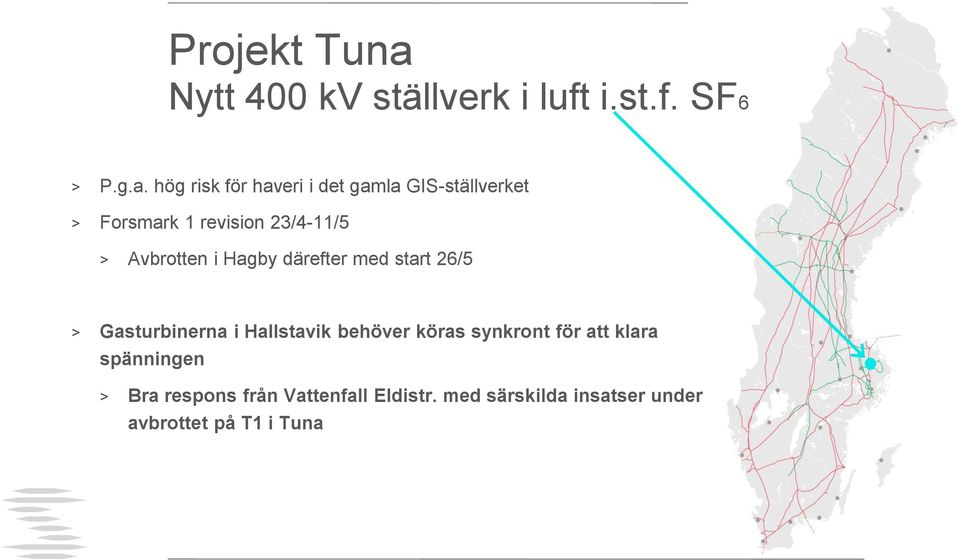

7 Projekt Tuna Nytt 400 kv ställverk i luft i.st.f. SF6 > P.g.a. hög risk för haveri i det gamla GIS-ställverket > Forsmark 1 revision 23/4-11/5rift 27/4 9/520/5 > Avbrotten i Hagby därefter med start 26/5 > Gasturbinerna i Hallstavik behöver köras synkront för att klara spänningen om det blir fel på 220 kv ledningen Bredåker Tuna > Bra respons från Vattenfall Eldistr. med särskilda insatser under avbrottet på T1 i Tuna

8 Förbifart Stockholm och Stockholms ström > 220 kv ledningarna KL22, RL15 och RL17 ska flyttas i sidled vid Häggvik, blockerar mycket UH-avbrott i regionen > Före, under och efter avbrotten i Hagbys i september

9 Ombyggnad Sege Nytt 400 kv ställverk klart 2015 > Driftsäkerhet, högre kapacitet för att klara Sydvästlänken > Avbrott 2014 på resp. ledning vecka 37, 39 och 41 > Stolpar höjs för att kunna bygga nytt ställverk under > Enkelfel kan då koppla bort transf. till Malmö > Kritiskt moment när Hurva-Sege ska höjas, då arbetet även kommer pågå väldigt när Sege-Barsebäck (AUS+ANS?) > Gasturbiner ska vara tillgängliga i Öresundsverket

10 Loviseholm, Djuptjärn > Vecka Inresning av nya stolpar för en ny station Djuptjärn på UL21 Svartbyn Keminmaa vid Kalix som ska ersätta 220 kv matningen från Finland. Samtidigt kompletteras med Opto Djuptjärn-Finland. Stationen ska kopplas in i oktober på CL35 Skogssäter-Halden för en ny station för inmatning av vindkraft. Ska kopplas in i augusti 2015.

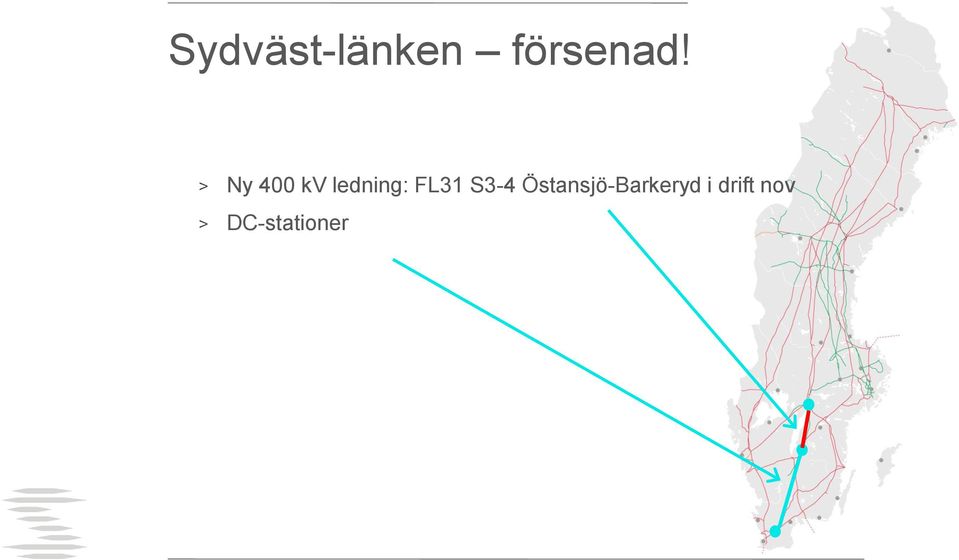

11 Sydväst-länken försenad! > Ny 400 kv ledning: FL31 S3-4 Östansjö-Barkeryd i drift nov > DC-stationer

12 14 Avbrott Söderåsen A400 > Planerat SS-avbrottet för arbeten i Söderåsen v > Kraftiga nedsättning av överföringskapacitet: > Överföringskapaciteten SE3>SE4 och tillgänglig produktion i SE4 bedömdes bli i samma storlek som lasten i området.ningproduktion+export > Inga prisskillnader i Elspot i SE (avbrott på FL25 och Baltic Cable) > Lite högre priser i Danmark > Höga priser i Polen
