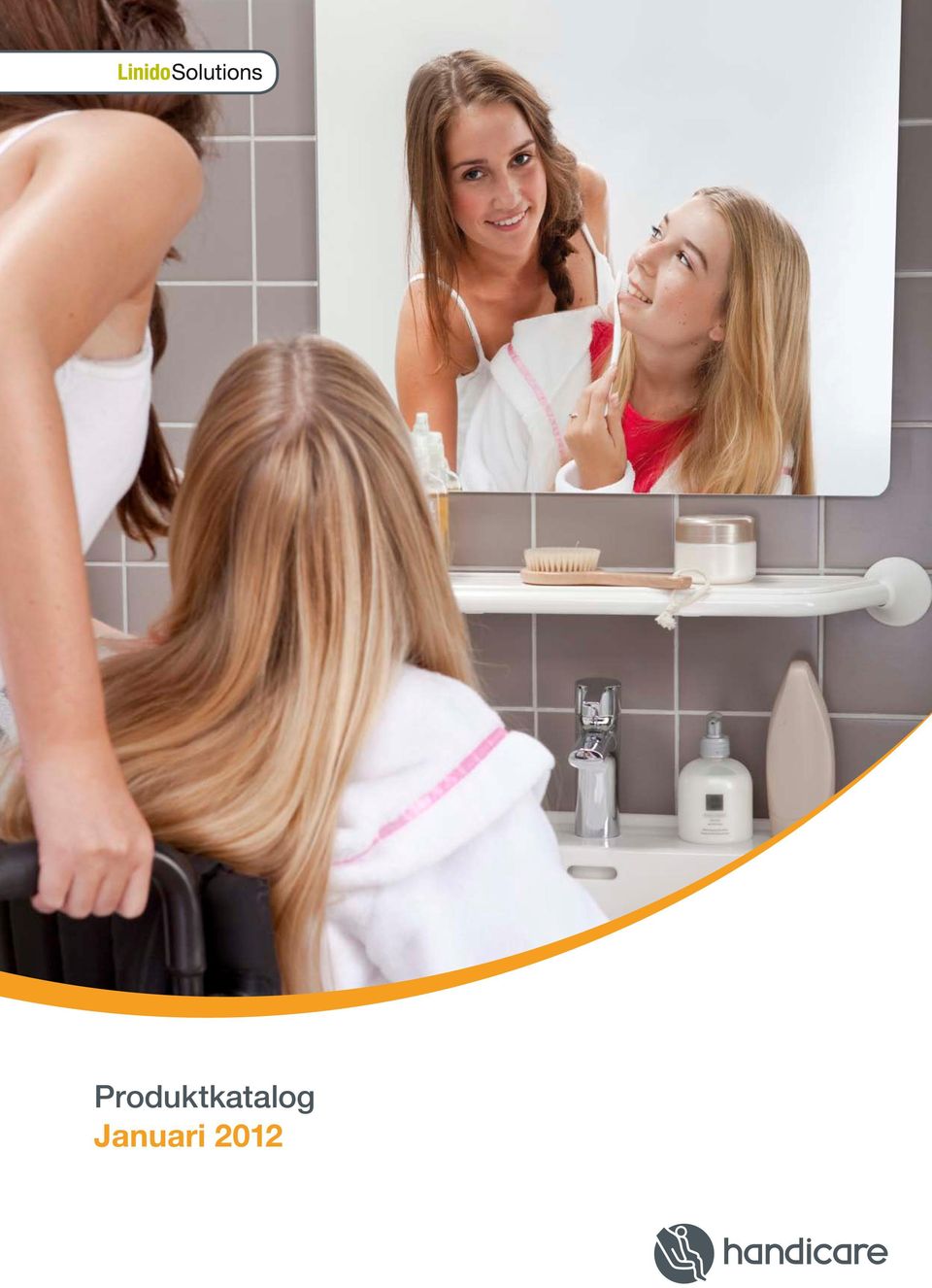

1 Produktkatalog Januari 2012

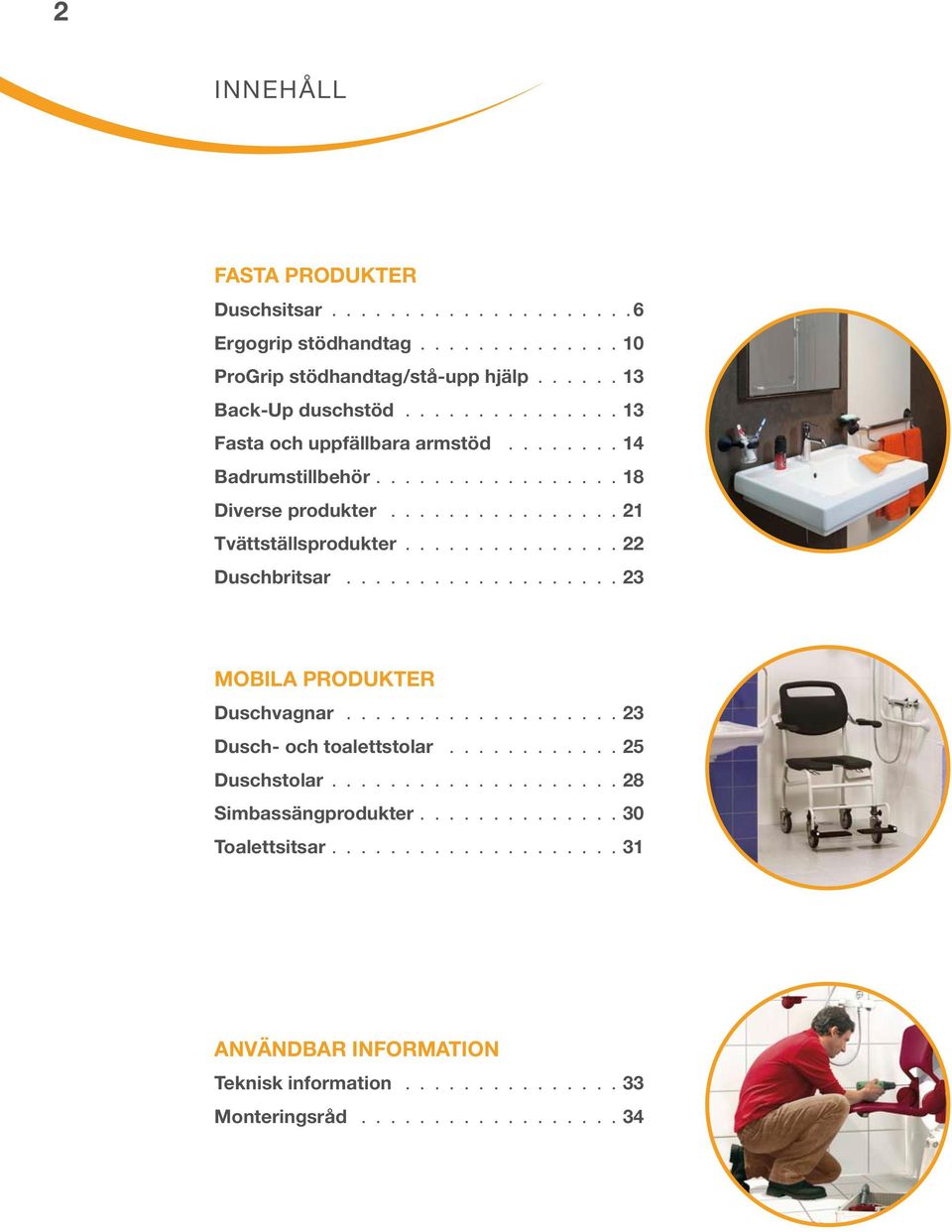

2 2 InneHÅll FaSTa PrODUKTEr Duschsitsar Ergogrip stödhandtag ProGrip stödhandtag/stå-upp hjälp Back-Up duschstöd Fasta och uppfällbara armstöd Badrumstillbehör Diverse produkter Tvättställsprodukter Duschbritsar MOBiLa PrODUKTEr Duschvagnar Dusch- och toalettstolar Duschstolar Simbassängprodukter Toalettsitsar användbar information Teknisk information Monteringsråd

3 3 Inledning Upplev komforten som ett säkert badrum ger! Vi är glada att kunna presentera vår produktkatalog för 2012, som innehåller Handicare s LinidoSolutions lösningar för badrum, dusch och toalett. Med mer än 70 års erfarenhet av utveckling och tillverkning av säkerhetsprodukter för badrum och toalett, arbetar vi varje dag på att uppfylla vårt mål: att göra vardagen lättare för våra användare! För priser vänligen se vår separata prislista. Kärnvärden: Genom våra kärnvärden fokuserar vi på användarna och garanterar att de utgör basen för all vår produktutveckling och andra verksamheter. Säkerhet uppnås genom att välja rätt säkerhetsprodukter. LinidoSolutions har inte bara ett brett utbud, vi garanterar också att våra produkter uppfyller de strängaste kraven när det gäller hållfasthet och höga viktgränser. Du kan lita helt på våra sanitetssäkerhetsprodukter. Praktiska produkter: Våra produkter har genomgått omfattande funktionalitetstester. Vår design bygger på det stöd som slutanvändaren behöver. Bra exempel på detta är hjälp för användaren att resa sig från toaletten och möjlighet att duscha sittande. Hållbarhet. I badrummet eller i våta miljöer utsätts produkter ofta för krävande miljöer, t.ex. fukt, kyla och värme. Genom kemisk förbehandling med epoxiöverdrag, rostfritt stål och plastmaterial garanterar vi en lång hållbarhet. Ergonomi. Hos Handicare är badrumssäkerhet och ergonomiska aspekter som sitthöjd, sitsbredd, sitsdjup, sitsvinkel och armstödens form viktiga vid produktutformningen. Vår produktutveckling sker således utifrån kroppens utformning och naturliga rörelser. Vårt stödhandtag Ergogrip är t.ex. bockat i 60º vinkel istället för det traditionella 90º, så att hand och handled bibehåller en naturlig position när man håller i Ergogrip. Design. Vi lägger ned mycket tid på utformningen av våra produkter. Om möjligt använder vi runda former, vilka är fördelaktiga ur hygienisk synvinkel samtidigt som utseendet är tilltalande och modernt. Fästpunkterna är dolda och olika färgalternativ innebär att badrummet kan anpassas till den enskilda personens stil och smak. Vill du ha mer information om våra produkter och kärnvärden? Kontakta vår säljavdelning på Handicare AB, Tel: eller skicka ett till info@handicare.se

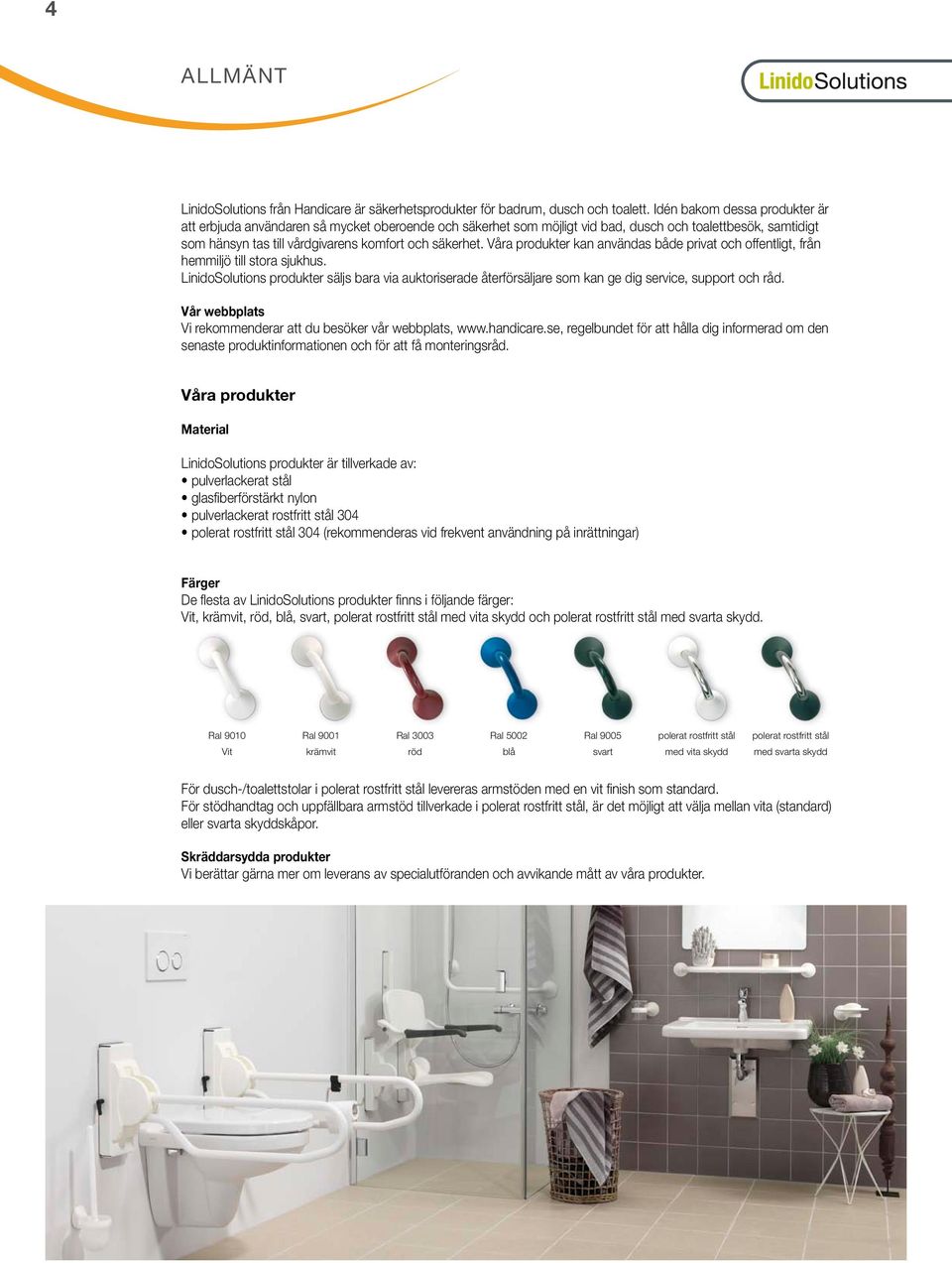

4 4 AllMÄnT LinidoSolutions från Handicare är säkerhetsprodukter för badrum, dusch och toalett. Idén bakom dessa produkter är att erbjuda användaren så mycket oberoende och säkerhet som möjligt vid bad, dusch och toalettbesök, samtidigt som hänsyn tas till vårdgivarens komfort och säkerhet. Våra produkter kan användas både privat och offentligt, från hemmiljö till stora sjukhus. LinidoSolutions produkter säljs bara via auktoriserade återförsäljare som kan ge dig service, support och råd. Vår webbplats Vi rekommenderar att du besöker vår webbplats, regelbundet för att hålla dig informerad om den senaste produktinformationen och för att få monteringsråd. Våra produkter Material LinidoSolutions produkter är tillverkade av: pulverlackerat stål glasfi berförstärkt nylon pulverlackerat rostfritt stål 304 polerat rostfritt stål 304 (rekommenderas vid frekvent användning på inrättningar) Färger De fl esta av LinidoSolutions produkter fi nns i följande färger: Vit, krämvit, röd, blå, svart, polerat rostfritt stål med vita skydd och polerat rostfritt stål med svarta skydd. Ral 9010 Vit Ral 9001 krämvit Ral 3003 röd Ral 5002 blå Ral 9005 svart polerat rostfritt stål med vita skydd polerat rostfritt stål med svarta skydd För dusch-/toalettstolar i polerat rostfritt stål levereras armstöden med en vit fi nish som standard. För stödhandtag och uppfällbara armstöd tillverkade i polerat rostfritt stål, är det möjligt att välja mellan vita (standard) eller svarta skyddskåpor. Skräddarsydda produkter Vi berättar gärna mer om leverans av specialutföranden och avvikande mått av våra produkter.

5 5 Stödhandtag som duschstång sid 10 Hållare för duschstril sid 18 Handdukshållare sid 19 Uppfällbart armstöd sid 14 Duschsits sid 6 toalettborste och hållare sid 18

6 6 Duschsitsar Duschsits Li plastsits, uppfällbar sitsbredd mm sitsdjup 405 mm inklusive borrjigg fästanordning fi nns (LI )! golvstöd LI rekommenderas vid en kroppsvikt > 100 kg beroende på väggstrukturen Duschsits med ryggstöd Li plastsits, uppfällbar ryggstöd av plast, förstärkt med rör av rostfritt stål sitsbredd mm sitsdjup 405 mm inklusive borrjigg fästanordning fi nns (LI )! golvstöd LI rekommenderas vid en kroppsvikt > 100 kg beroende på väggstrukturen Duschsits med rygg- och armstöd Li plastsits, uppfällbar ryggstöd av plast, förstärkt med rör av rostfritt stål individuellt uppfällbara armstöd, ergonomiskt utformade sitsbredd mm sitsdjup 405 mm inklusive borrjigg fästanordning fi nns (LI )! golvstöd LI rekommenderas vid en kroppsvikt > 100 kg beroende på väggstrukturen ! vid en kroppsvikt >125 kg bör en duschsits utan armstöd (LI ) användas tillsammans med uppfällbara armstöd (LI2603.3xx) på båda sidor Golvstöd för duschsitsar i nylon Li passar LinidoSolutions duschsitsar LI , LI , LI golvstödet fälls in med sitsen två ben och två distansarmar smidig höjdjustering för anpassning till sitthöjden (från golv till överst på sitsen: mm) kan monteras efter installation av duschsits! rekommenderas vid en kroppsvikt > 100 kg beroende på väggstrukturen

7 Duschsitsar 7 Duschsits med minskat sitsdjup Finns endast med dessa mått. Golvstöd fi nns: LI Li uppfällbar sits av HT-duk ryggstöd av HT-duk individuellt uppfällbara armstöd, ergonomiskt utformade sitsbredd mm sitsdjup 315 mm (avstånd från väggen till sitsens front 445 mm) Li (visas inte) som LI , utan rygg- och armstöd (avstånd från väggen till sitsens front 375 mm) 625 Ø6.5! golvstöd LI rekommenderas vid en kroppsvikt > 100 kg beroende på väggstrukturen Ø Duschsits med mjuk toalettsits Golvstöd fi nns: LI Li uppfällbar toalettsits med öppen front ryggstöd av HT-duk individuellt uppfällbara armstöd, ergonomiskt utformade skenor för bäcken Ø mm Li (visas inte) som LI , utan rygg- och armstöd (avstånd från väggen till sitsens front 500 mm)! golvstöd LI rekommenderas vid en kroppsvikt > 100 kg beroende på väggstrukturen 625 Ø6.5 Ø click-on -ram för duschsits Li ! kan fästas på följande Ergogrip stödhandtag: LI , LI , LI , LI och på: horisontellt bockade stödhandtag LI ; bockade stödhandtag för två väggar LI med säkerhetslås för att fästa stödhandtaget lämplig för duschsits LI och LI avstånd mellan stödhandtaget och sitsens övre del: 475 mm ram av rostfritt stål enkel att montera och ta bort på hållskenor utan verktyg Handicare rekommenderar att golvstöd LI används tillsammans med en click-on -ram click-on -ram för duschsits, höjdjusterbar Li som LI , men med justerbar sitthöjd justeringsintervall 100 mm avstånd mellan stödhandtaget och sitsen övre del: mm Handicare rekommenderar att golvstöd LI används tillsammans med en click-on -ram. Click-on -ramen för duschsitsar har vunnit pris vid Innovations Competition, vid REHA CARE 2005 i Düsseldorf av Research Institute for disabled aid technology (FTB)

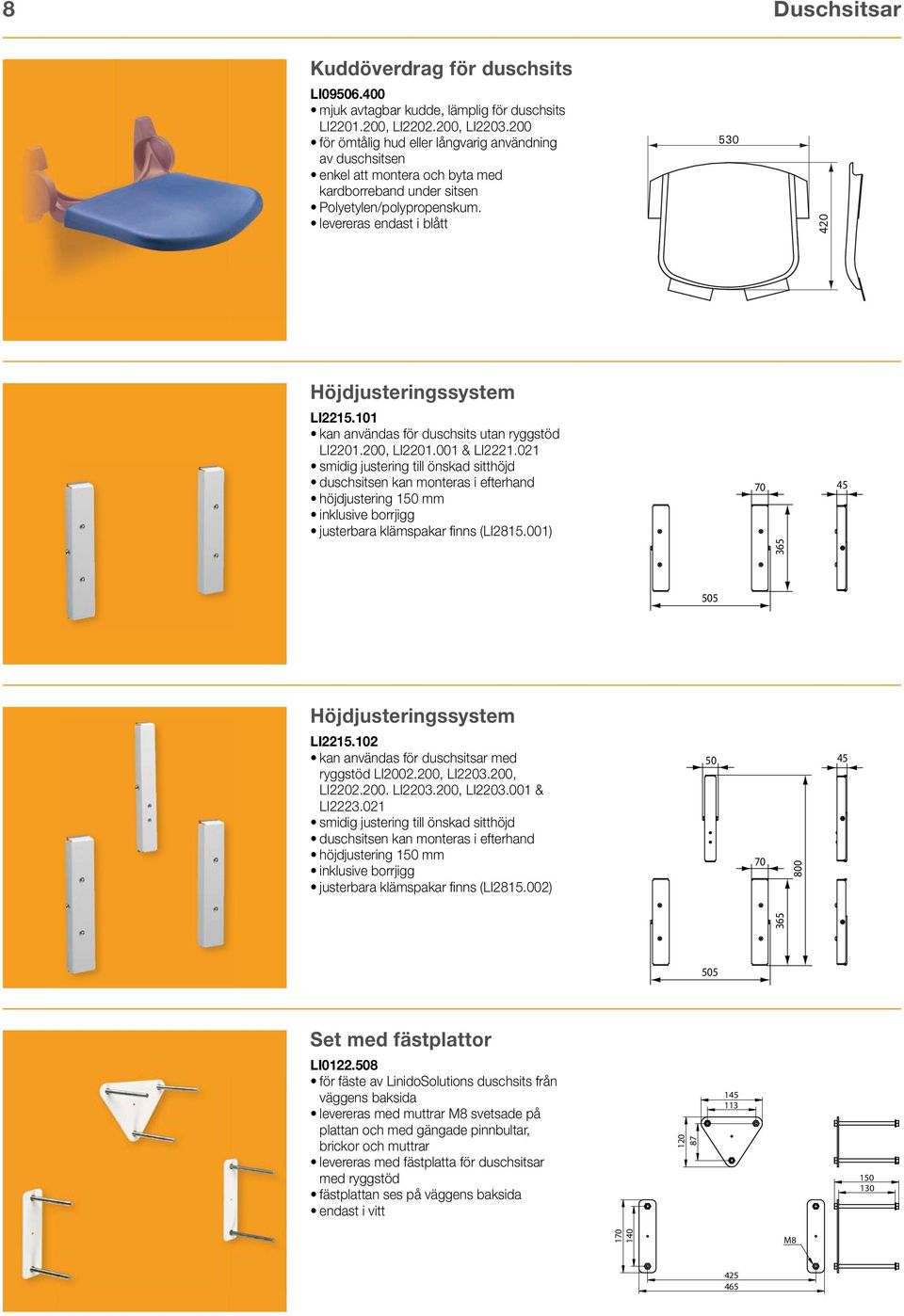

8 8 Duschsitsar Kuddöverdrag för duschsits Li mjuk avtagbar kudde, lämplig för duschsits LI , LI , LI för ömtålig hud eller långvarig användning av duschsitsen enkel att montera och byta med kardborreband under sitsen Polyetylen/polypropenskum. levereras endast i blått Höjdjusteringssystem Li kan användas för duschsits utan ryggstöd LI , LI & LI smidig justering till önskad sitthöjd duschsitsen kan monteras i efterhand höjdjustering 150 mm inklusive borrjigg justerbara klämspakar fi nns (LI ) Höjdjusteringssystem Li kan användas för duschsitsar med ryggstöd LI , LI , LI LI , LI & LI smidig justering till önskad sitthöjd duschsitsen kan monteras i efterhand höjdjustering 150 mm inklusive borrjigg justerbara klämspakar fi nns (LI ) Set med fästplattor Li för fäste av LinidoSolutions duschsits från väggens baksida levereras med muttrar M8 svetsade på plattan och med gängade pinnbultar, brickor och muttrar levereras med fästplatta för duschsitsar med ryggstöd fästplattan ses på väggens baksida endast i vitt M

9 Duschsitsar 9 Duschsits på konsol Li uppfällbar sits individuellt uppfällbara armstöd, ergonomiskt utformade sits och ryggstöd av HT-duk fi nns även med smidig höjdjustering (LI ), lägsta sitthöjd 400 mm, max sitthöjd 570 mm Ø

10 10 Ergogrip stödhandtag Alla Ergogrip stödhandtag är tillverkade av stål Ø7,0 eller rostfritt stål och har en skyddskåpa av plast och ett plastöverdrag. Eftersom röret är bockat till istället för det traditionella 90, bibehåller hand 75 och handled en naturlig position när man håller 92 7 i Ergogrip. I kombination med skyddskåpan har Ergogrip en jämn form som ger ett fast grepp. Ergogrip stödhandtag Längd = A B C Li fästanordning fi nns (LI ) 75 C B A Ergogrip stödhandtag Längd = A B C Li Li Li Li Li Li Li Li Li Li fästanordning fi nns (LI ) 75 C B A Ergogrip (med extra väggbricka) Längd = A B C Li Li Li C B A 145

11 Ergogrip stödhandtag 11 Horisontellt bockat stödhandtag Li för två väggar Bockat stödhandtag för två väggar Li det vertikala handtaget kan placeras var som helst med anslutningsblocket i kombination med en duschhållare (LI ) blir detta kombinerade stödhandtag också en robust duschstång! anslutningsblocket fi nns bara i vitt Vertikalt kombinationsstödhandtag Li kan kombineras med alla Ergogrip stödhandtag för bästa tänkbara position i kombination med en duschhållare (LI ) blir detta kombinerade stödhandtag också en robust duschstång! anslutningsblocket fi nns bara i vitt Bockat stödhandtag, 90 grader a: Li B: Li rekommenderas i badkar och dusch i kombination med en duschhållare (LI ) blir detta grepphandtag också ett robust duschhandtag! a B

12 12 Ergogrip stödhandtag Bockat stödhandtag, 45 grader a: Li B: Li rekommenderas bredvid toalett eller badkar B a Stödhandtag för trappa a B a: Li B: Li för två väggar (inre hörn) Stödhandtag för dörrkarm Längd = A B C D Li Li Li den lilla täckbrickan gör denna mycket lämplig för dörrkarmar rördiameter 22 mm fi nns bara i dessa mått endast i vitt D C B A Fästplatta Li för fäste av Ergogrip från väggens baksida levereras komplett med muttrar M6 svetsade på plattan och gängade pinnbultar, brickor och muttrar fästplattan ses på väggens baksida endast i vitt M

13 ProGrip & Back-Up 13 ProGrip Li ProGrip, höger Li ProGrip, vänster hjälp att fl ytta sig från toaletten och i sittande lägen stöd för underarmen under hela rörelsen från sittande till stående och från stående till sittande främjar och ökar oberoendet vid rörelse till och från toaletten ergonomisk design polyuretanskum med aluminiumfäste Besök om du vill ha mer information Fas 1: böjmoment Kroppens tyngdkraft förfl yttas framåt Fas 2: överföringsmoment Kontroll av balansen har stor betydelse Fas 3: utsträckning Muskelstyrka från fl era delar av kroppen aktiveras Fas 4: stabilisering Stöd fi nns för att förbli stående Fas 1 Fas 2 Fas 3 Fas 4 Back-Up Li Back-Up ger ryggen stöd vid stående i duschen ger stöd vid rörelser som kräver att båda händerna används (t.ex. för att tvätta håret eller torka sig) och vrida sig på platsen ergonomisk design, följer kroppens naturliga former polyuretanskum med aluminiumfäste kan användas både som höger och vänster version utrymme fi nns för placering av hygienprodukter min.30mm min. 140mm

14 14 Fasta och uppfällbara armstöd Fast armstöd Li längd 500 mm Li längd 600 mm Li längd 700 mm Li längd 800 mm Li längd 900 mm fästanordning fi nns (LI ) 500 / 600 / 700 / 800 / Ø10 Uppfällbart armstöd Li längd 530 mm Li längd 600 mm Li längd 700 mm Li längd 800 mm Li längd 900 mm låses automatiskt i upprätt läge väggplatta av plast och rör av belagt stål, belagt rostfritt stål eller polerat rostfritt stål fästanordning fi nns (LI ) / 600 / 700 / 800 / Golvkonsol för uppfällbart armstöd Li rekommenderas när väggmontering av det uppfällbara armstödet inte är möjligt eller önskvärt inklusive fästplatta och aluminiumklämmor för montering av uppfällbart armstöd efter montering på golvkonsolen kan det uppfällbara armstödet justeras max Ø10 (4x) Frontstöd Li används som frontstöd eller fi xering i kombination med två fasta armstöd (LI2601.0xx) eller två uppfällbara armstöd (LI2603.3xx) kan monteras på nya och befi ntliga armstöd justerbart djupt, lås på ena sidan skum med ergonomisk utformning, tvättbart, tåligt vid kraftig användning enkelt att montera Ø8,

15 Fasta och uppfällbara armstöd 15 armstöd av polyuretanskum Li passar alla LinidoSolutions uppfällbara (LI2603.3xx) och fasta armstöd (LI2601.0xx) inklusive vidhäftning endast i svart Golvstöd för uppfällbara armstöd Li rekommenderas vid tveksamheter om väggens hållfasthet består av ett justerbart golvstöd, klämmor och distansarm smidig höjdjustering för uppfällbara armstöd, höjden från golvet till överst på stödet 700 mm till 850 mm kan också ställas in efter montering av det uppfällbara armstödet (LI2603.3xx) Kan inte användas på LI Höjdjusteringssystem för uppfällbara armstöd Li smidig höjdjustering till önskad stödhöjd kan användas för det uppfällbara armstödet LI2603.3xx kan eftermonteras på uppfällbara armstöd justeringsintervall 150 mm justerbara klämspakar fi nns (LI ) Fästplatta Li för montering av uppfällbara armstöd från baksidan av väggen komplett med svetsade muttrar M8 och matchande gängade pinnbultar, brickor och muttrar fästplattan ses på väggens baksida endast i vitt M

16 16 Fasta och uppfällbara armstöd Pappershållare Li pappershållare i polerat rostfritt stål med svart plastklämma för montering på LinidoSolutions uppfällbara armstöd (LI2603.3xx), fasta armstöd (LI2601.0xx) eller Ergogrip stödhandtag (LI2611.xxx) 135 Pappershållare för enhandsbruk Li pappershållare av plast, som gör det möjligt att byta, rulla av eller riva av toalettpapperet med en hand passar alla LinidoSolutions uppfällbara armstöd (LI2603.3xx), fasta armstöd (LI2601.0xx) eller Ergogrip stödhandtag (LI2611.xxx), större än 40 cm levereras endast i vitt Pappershållaren för enhandsbruk vann Fireva Design Award Priset är en hyllning till innovativ design i samarbete med funktionshindrade personer och personer med nedsatt rörlighet. Pappershållaren har också nominerats till VSK award 2004 i sanitetskategorin. Tillval till uppfällbara armstöd montering av larm och hål för sladd (exklusive larm och sladd) pappershållare, fastsvetsad på armstödet den här bilden är bara ett exempel på möjliga tillval tillvalen är tillgängliga separat eller i önskad kombination. (se prislistan för villkor) Tillval till uppfällbara armstöd montering av pneumatisk drift av cistern (exklusive pneumatisk drift) pappershållare, fastsvetsad på armstödet den här bilden är bara ett exempel på möjliga tillval tillvalen är tillgängliga separat eller i önskad kombination. (se prislistan för villkor)

17 17 Hållare för duschstril sid 18 Dubbel rockhängare sid 19 Bockat stödhandtag, 90 grader sid 11 Tandborsthållare sid 18 Höjdjusteringssystem sid 8 Duschsits med rygg- och armstöd sid 6

18 18 Badrumstillbehör Hållare för duschstril Li helt i plast lämplig för alla Ergogrip stödhandtag, större än 30 cm; omvandlar Ergogrip till en säker duschstång kan monteras efter montering av Ergogrip stödhandtag lätt och enkel att justera över hela Ergogrip stödhandtag ergonomiskt grepp för konformad ände på duschandtaget Toalettborste och hållare Li helt i plast inklusive fästanordning i rostfritt stål Tandborsthållare Li helt i plast inklusive transparent mugg inklusive fästanordning i rostfritt stål Tvålkopp Li helt i plast inklusive fästanordning i rostfritt stål

19 Badrumstillbehör 19 Hylla Li plasthylla inklusive fästanordning i rostfritt stål Pappershållare Li helt i plast kan även användas som extra pappershållare inklusive fästanordning i rostfritt stål rockhängare Li (enkel rockhängare) Li (dubbel rockhängare) helt i plast inklusive fästanordning i rostfritt stål Handdukshängare Li (300 mm) Li (600 mm) kombination av handdukshållare och stödhandtag det översta röret kan användas som Ergogrip stödhandtag

20 Badrumstillbehör Duschdraperistång Li för hörndusch utan draperi och ringar 92 Takmonteringskit för duschdraperistång Li rekommenderas när duschdraperistång LI är längre än standard kan förkortas till önskad höjd Metallbeslag för vinkelställbar spegel Li kan även användas som ett stödhandtag (400 mm) fästanordning för att sätta in valfri spegel levereras utan spegel råd för mätning av spegel: rund: max Ø 60 cm rektangulär: max 60 x 40 cm tjocklek: max 6 mm Handtag för vinkelställbar spegel Li handtag för att fl ytta vinkelställbar spegel

21 Diverse produkter 21 Takstöd Li takmontering platta för takmontering med en nylonrem som kan justeras på längden. och ett formgjutet grepp Ø8, Svängstöd Li väggmontering kan användas i liggande ställning remmens längd mm kan låsas vid 0, 45, 90, 135 och 180 grader nylonrem som kan justeras på längden och ett formgjutet grepp Ø ryggstöd Li Li för väggmontering bakom en toalett med en hög cistern användaren kan luta sig bakåt säkert och bekvämt fl exibelt och justerbart djup fi nns som ryggstöd för montering bredvid cistern (LI ), specifi kationer fås på begäran 265 A LI LI A Ø80 52 ryggstöd Li för väggmontering bakom en toalett med inbyggnadscistern användaren kan luta sig bakåt säkert och bekvämt

22 22 Tvättställsprodukter Tvättställsskena 810 Li ger stöd runt tvättstället olika mått tillgängliga på begäran Tvättställsenhet Li för smidig höjd- och djupjustering av tvättstället med en gasfjäder justeringsintervall: höjd 250 mm, djup 86 mm enkel montering i önskad höjd lämplig för alla standardtvättställ med en plan baksida och en vikt mellan 15 och 18 kg enkel användning med ett handtag levereras utan tvättställ, kran och fl exibla slangar endast i vitt Flexibelt set för tillförsel och tömning Li fl exibelt set för tillförsel och tömning Ø 40 mm, inkluderar propp för standardtvättställ och tvättställsenhet LI fl exibel slang 150 cm två 50 cm långa fl exibla slangar belagda med rostfritt stål för montering på varmoch kallvattentillförsel och med 3/8 och 10 mm anslutningar tömning kan monteras horisontellt eller vertikalt endast i vitt

23 Duschbritsar och duschvagnar 23 Duschbrits Li , Li et Li HT-duk gångjärn på väggen (fälls uppåt eller nedåt) uppfällbara benstöd inklusive fästbeslag för att hålla britsen i uppfällt läge mot väggen fi nns med ryggstöd som justeras med en gasfjäder (LI , LI och LI ) fi nns med pvc vattenuppsamlingskärl och fl exibel tömningsslang (LI , LI och LI ) fi nns med ryggstöd som justeras med en gasfjäder och med pvc vattenuppsamlingskärl och fl exibel tömningsslang (LI , LI och LI ) avvikande mått möjliga på begäran A B LI LI LI A xØ8.5 A B C LI LI LI B 2xØ xØ B A 120 Li2403.xxx 180 2xØ Li2404.xxx ritning på Li2407 och Li2408 fås på begäran eller på xØ8.5 2xØ C Höjdjusterbar duschvagn Li , Li et Li HT-duk fyra rostfria länkhjul med broms Ø 125 mm ryggstöd justerabart med en gasfjäder pvc vattenuppsamlingskärl med fl exibel slang på mm höjden kan justeras med hydraulisk pump två uppfällbara grindar fi nns endast i angivna storlekar fi nns utan ryggstöd (LI , LI och LI ) B A A B LI LI LI avtagbara och uppfällbara grindar a: avtagbara grindar Li lämpligt för LinidoSolutions duschbritsar och duschvagnar inklusive monteringsklämmor i plast B: Uppfällbara grindar Li lämpligt för alla LinidoSolutions duschbritsar och duschvagnar inklusive monteringsklämmor i plast

24 24 Metallbeslag för vinkelställbar spegel sid 20 Rockhängare sid 19 Hylla sid 19 Tandborsthållare sid 18 Tvättställsenhet sid 22 Tvålkopp sid 18 Flexibelt set för tillförsel och tömning sid 22 Handtag för vinkelställbar spegel sid 20 Uppfällbart armstöd sid 14 Pappershållare för enhandsbruk sid 16 Comfort-sits sid 31 Duschpall med armstöd sid 28

25 Dusch- och toalettstolar 25 Dusch-/toalettstol Trento Li sitthöjd (inkl. sits) 550 mm Li sitthöjd (inkl. sits) 500 mm löstagbar och vändbar toalettsits: hygienöppning fram- eller baktill, polyuretanskum sitsdjup mm, sitsbredd 470 mm ergonomiskt format ryggstöd med ländryggsstöd, polyuretanskum individuellt uppfällbara armstöd, ergonomiskt utformade avtagbara skenor för bäcken eller hink Ø mm 490 B A B LI LI A Mobil dusch-/toalettstol Trento Li sitthöjd (inkl. sits) 550 mm Li sitthöjd (inkl. sits) 500 mm löstagbar och vändbar toalettsits: hygienöppning fram- eller baktill, polyuretanskum sitsdjup mm, sitsbredd 470 mm ergonomiskt format ryggstöd med ländryggsstöd, polyuretanskum integrerad lyftarm individuellt uppfällbara armstöd, ergonomiskt utformade avtagbara skenor för bäcken eller hink Ø mm fyra rostfria länkhjul med broms Ø 125 mm justerbara uppfällbara fotstöd B 490 A B C LI LI C A Tillbehör till dusch-/toalettstol Trento Li Insats Finns endast för dusch-/toalettstolen Trento Polyuretanskum (grafi t) Li utbytessits för Trento, exklusive skenor för bäcken, polyuretanskum (grafi t) Li utbytesryggstöd för Trento, polyuretanskum (grafi t) Li utbytesskenor för bäcken för Trento, belagt rostfritt stål Bäcken och hink Bäcken Li rostfritt stål, Ø 300 mm med lock och handtag Hink Li rostfritt stål, Ø 300 mm med lock och handtag

26 26 Dusch- och toalettstolar Dusch- och toalettstol med tiltfunktion Li individuellt uppfällbara armstöd, ergonomiskt utformade fyra rostfria länkhjul med broms Ø 125 mm ryggstöd av HT-duk justerbara, avtagbara och svängbara fotstöd uppfällbar toalettsits med öppen front avtagbara skenor för bäcken Ø mm 30 tiltfunktion med gasfjäder nackstöd som kan justeras på höjden och djupet vadrem och ländryggsstöd kan placeras över toaletten (max. höjd mm) Höjdjusterbar duschstol med tiltfunktion Li individuellt uppfällbara armstöd, ergonomiskt utformade fyra rostfria länkhjul med broms Ø 125 mm ryggstöd av HT-duk justerbart, avtagbart och svängbart fotstöd av rostfritt stål löstagbar och vändbar mjuk toalettsits: hygienisk öppning fram- eller baktill avtagbara skenor för hink Ø mm elektrisk handkontroll för justering av sitthöjden från 580 till mm elektrisk handkontroll för smidig tiltfunktion, max. 35 säkerhetsbälte, ländryggsstöd och vadrem medföljer nackstöd som kan justeras på höjden och djupet kan placeras över toaletten Li som LI , men med höjdjustering med hydraulisk pump och tiltfunktion med gasfjäder Mobil dusch- och toalettstol, extra kraftig Li sitthöjd (inkl. sits) 610 mm ram: bredd 600 mm, djup 500 mm förstärkt ram maximal användarvikt: 300 kg nedfällbara, låsbara armstöd ryggstöd av HT-duk uppfällbar toalettsits med öppen front skenor för bäcken och hink Ø mm fyra rostfria länkhjul med broms Ø 125 mm justerbart uppfällbart fotstöd

27 Dusch- och toalettstolar 27 Dusch- och toalettstol Li sitthöjd (inkl. sits) 610 mm Li sitthöjd (inkl. sits) 530 mm individuellt uppfällbara armstöd, ergonomiskt utformade ryggstöd av HT-duk mjuk uppfällbar toalettsits med sluten front skenor för bäcken och hink Ø mm toalettsits fi nns även med öppen front (LI och LI ) fi nns även med länkhjul (LI , LI , LI och LI ) 490 C B A B C LI LI A Mobil dusch- och toalettstol Li sitthöjd (inkl. sits) 610 mm Li sitthöjd (inkl. sits) 530 mm individuellt uppfällbara armstöd, ergonomiskt utformade ryggstöd av HT-duk uppfällbar toalettsits med öppen front skenor för bäcken och hink Ø mm fyra rostfria länkhjul med broms Ø 125 mm justerbara uppfällbara fotstöd toalettsits fi nns även med sluten front (LI och LI ) C 490 B A B C D LI LI D A Dusch- och toalettstol med drivhjul Li sitthöjd (inkl. sits) 610 mm Li sitthöjd (inkl. sits) 530 mm individuellt uppfällbara armstöd, ergonomiskt utformade ryggstöd av HT-duk uppfällbar toalettsits med öppen front avstånd vägg toalettsitsens mitt: 545 mm skenor för bäcken och hink Ø mm rostfria länkhjul med broms Ø 125 mm och gjutna 24 hjul med broms och fälg justerbara uppfällbara fotstöd toalettsits fi nns även med sluten front (LI och LI ) 490 C B A B C D LI LI D 250 A 650 Mjuka toalettsitsar Li mjuk toalettsits med öppen front Li mjuk toalettsits med hel front endast för LinidoSolutions dusch- och toalettstolar, dock inte för Trento polyuretanskum (grafi t) Li Insats för mjuk toalettsits endast för ovan nämnda toalettsitsar polyuretanskum (grafi t) 90

28 Duschstolar Duschpall med armstöd Li mjuk, avtagbar sits med vattengenomträngliga öppningar fasta armstöd höjdjusterbar i 8 steg, inga verktyg behövs sitthöjd mm ryggstöd för duschpall Li separat ryggstöd för duschpall LI , kan monteras utan verktyg mjukt ryggstöd integrerat handtag Duschstol Li sitthöjd 540 mm Li sitthöjd 490 mm sits och ryggstöd av HT-duk individuellt uppfällbara armstöd, ergonomiskt utformade fi nns även med länkhjul (LI och LI ) B 490 A B LI LI A Mobil duschstol Li sitthöjd 540 mm Li sitthöjd 490 mm sits och ryggstöd av HT-duk individuellt uppfällbara armstöd, ergonomiskt utformade fyra rostfria länkhjul med broms Ø 125 mm justerbara uppfällbara fotstöd B 490 A B C LI LI C A

29 Duschstolar 29 Duschstol med drivhjul Li sitthöjd 540 mm Li sitthöjd 490 mm sits och ryggstöd av HT-duk individuellt uppfällbara armstöd, ergonomiskt utformade rostfria länkhjul med broms Ø 125 mm och gjutna 24 hjul med broms och fälg justerbara uppfällbara fotstöd B 490 A B C LI LI C A Tillval till stolar Dessa tillval finns inte för dusch-/toalettstolarna Trento centralbroms på de bakre länkhjulen vänster- och högerhandsdrift ej för manuellt framdrivna stolar, LI , LI och LI Uppfällbara armstöd med frontstöd individuellt uppfällbara armstöd kan inte eftermonteras och måste således beställas med stolen Justerbara, avtagbara, uppfällbara fotstöd kan monteras på alla LinidoSolutions duschstolar och dusch- och toalettstolar med undantag för LI och LI

30 30 Simbassängprodukter Lyftstol för simbassäng Li sitthöjd 490 mm sits och ryggstöd av HT-duk öppningar vid ryggstöd och framben individuellt uppfällbara armstöd, ergonomiskt utformade armstöd i aluminium med vit fi nish fyra rostfria länkhjul med broms Ø125 mm justerbart uppfällbart fotstöd fi nns endast i sitthöjd 490 mm fi nns endast i polerat rostfritt stål Lyfstol för simbassäng (med drivhjul) Li sitthöjd 490 mm sitthöjd 490 mm sits och ryggstöd av HT-duk öppningar vid ryggstöd och framben individuellt uppfällbara armstöd, ergonomiskt utformade armstöd i aluminium med vit fi nish rostfria länkhjul med broms Ø 125 mm och gjutna 24 hjul med broms och fälg justerbart uppfällbart fotstöd fi nns endast i sitthöjd 490 mm fi nns endast i polerat rostfritt stål Duschvagn för simbassäng Li HT-duk fyra rostfria länkhjul med broms Ø125 mm ryggstöd justerbart med en gasfjäder höjden kan justeras med hydraulisk pump med höger- och vänsterhandsdrift två uppfällbara grindar den övre ramen kan tas bort från den nedre ramen och har infälld ram med öppning för koppling till lyft fi nns endast med angivna mått och 1900 längden 1900 mm 615 fi nns endast i polerat rostfritt stål

31 Toalettsits 31 comfort-sits Li mjuk toalettsits för personer som behöver sitta länga på toaletten och/ eller som har ömtålig hud två typer av skum under ett vattentätt överdrag inklusive rostfri fästanordning fi nns endast i grafi t

32

33 Teknisk information 33 Underhåll Alla produkter: rengörs endast med milt, ej slipande rengöringsmedel. Skölj med rent vatten efter användning. Garanti Fem års garanti på alla produkter, med undantag för överdraget för duschsits (LI ) och Neoprene-delar som har ett års garanti. Garantin gäller bara för normal användning av produkterna och när produkterna används i ursprungligt skick, utan modifi ering. Samtliga bad- och säkerhetsprodukter från LinidoSolutions har CE-märket för medicinteknisk utrustning (klass 1) och följer standarden NEN-EN Materialspecifikationer stål ST37.2, DIN 17100, Ø 28.6 x 1,5 mm stål ST37.2, DIN 17100, Ø 25,4 x 1,5 mm rostfritt stål AISI 304, Ø 28,0 x 1,5 mm rostfritt stål AISI 304, Ø 25.4 x 1,5 mm rostfritt stål AISI 316, Ø 25.0 x 1,5 mm duschsitsar i plast: glasfi berförstärkt nylon väggbrickor Ergogrip och väggplatta, uppfällbart armstöd: glasfi berförstärkt nylon badrumstillbehör i plast: PMMA väggplattor för duschsitsar: rostfritt stål AISI 304 Rörliga delar och/eller gångjärnsdelar är alltid tillverkade av rostfritt stål och/eller plast. Preparation av beläggning Före beläggning är stålet avfettat, fosfaterat och passifi erat. Beläggning Epoxypolyester, µm tjock. Vädertålig och härdad (Internationellt Buchholz härdningstest, DIN 53153: > 80). Uppfyller saltspraytest, DIN 50021/ASTM B117 (1 000 timmar, < 1 mm). HT-duk (HT = Hygien och Transfer) Vit vävd nylonduk med plastöverdrag helt limmad runt röret. Slits inte ut och är lätt att rengöra. Isolering På grund av behovet av elektrisk isolering levereras produkter för vägg- eller golvmontering, som inte har plastbrickor eller väggbrickor eller väggplattor, med en isolering med extra kraftiga brickor och kåpor. Fästmaterial LinidoSolutions levereras utan fästmaterial, med undantag för badrumstillbehör. Fastställ typen av vägg och använd lämplig fästanordning. Använd bara korrosionsbeständiga fästmaterial för en varaktig, säker montering. Viktgränser för normal användning Duschpall användarvikt: max. 150 kg. Duschstolar och dusch- och toalettstolar användarvikt: max. 200 kg. Konstant tryck per armstöd: max. 100 kg. Mobil dusch- och toalettstol, extra kraftig användarvikt: 300 kg. Konstant tryck per armstöd: max. 150 kg. Dusch-/toalettstolar Trento användarvikt: 200 kg. Konstant tryck per armstöd: max. 100 kg. Duschstolar med tiltfunktion och justerbar höjd användarvikt: max. 150 kg. Konstant tryck per armstöd: max. 100 kg. Duschsitsar användarvikt: max. 150 kg. användarvikt för duschsitsar av nylon och HT-duk i kombination med ett golvstöd: max. 300 kg. Konstant tryck per armstöd: max. 75 kg. Duschbritsar och duschvagnar användarvikt: max. 150 kg. Fasta och uppfällbara armstöd användarvikt: max. 150 kg. Lateralt tryck: max.100 kg. Uppfällbara armstöd Ergogrip stödhandtag användarvikt: max. 150 kg. Svängstöd och takstöd användarvikt: max. 150 kg. ProGrip användarvikt: max. 150 kg. Back-Up användarvikt: max. 150 kg Alla mått i den här broschyren är angivna i mm, om inget annat uttryckligen anges. Toleranser för alla angivna mått är ± 5 mm. Handicare förbehåller sig rätten att ändra designen som en del av pågående produktutveckling.

34 34 Monteringsråd För fasta och uppfällbara armstöd, duschsitsar, ProGrip, Back-Up, konsol, justeringssystem och svängstöd. Väggtyp? använd dessa pluggar..:...och dessa skruvar: Solid betong, natursten, solitt rött tegel, kalksandmursten Fischer Universalplugg UX 10 art Träskruvar i rostfritt stål med sexkantshuvud, 8 mm Solid/massiv lättbetong (Ytong, Durox), gipsblock, pimpstenstegel Ankarmassamassa + skruvstift Ankarmassor möjliga att använda är: - FIS VS 150 C set art or FIS VS 150 C art Fischer skruvstift M8 Skruvstift M8 i rostfritt stål Perforerat/håligt håltegel (Poriso), hålig kalksandmursten Injekteringsmassa + ankarhylsa + skruvinsatser Ankarmassor möjliga att använda är: - FIS VS 150 C set art eller FIS VS 150 C art Fischer ankarhylsa FIS HK 14x70K art Fischer skruvinsats FIS E 8x85K art Träskruvar i rostfritt stål med sexkantshuvud, 8 mm Gipsskiva, pressad fi berplatta spånskiva Förstärk väggen, t.ex. med plywood Träskruvar i rostfritt stål med sexkantshuvud, 8 mm Ingbyggt cistern- och transportsystem, t.ex. Geberit, Wisa Förstärk väggen, t.ex. med solid vattenbeständig plywood, tjocklek 32 mm Träskruvar i rostfritt stål med sexkantshuvud, 8 mm Dessa monteringsmetoder är rekommendationer. Monteringsmetoder och skruvarnas längd måste fastställas utifrån typen av vägg. Handicare kan inte ställas ansvarig för dålig montering av produkter och eventuella skador som en följd av detta.

35 Monteringsråd 35 Ergogrip handgrepp, duschbritsar, takstöd, tvättställsskenor, stödhandtag för trappa, dörrkarm och ryggstöd för väggmontering. Väggtyp? använd dessa pluggar: Och dessa skruvar: Solid betong, natursten, solitt rött tegel, kalksandmursten Fischer Universalplugg UX 8 art Träskruvar i rostfritt stål med sexkantshuvud, 6 mm Massiver Porenbeton (Ytong, Durox), Bimsstein, Vollgipsziegel, Leichtbeton-Vollstein Ankarmassamassa + skruvstift Ankarmassor möjliga att använda är: - FIS VS 150 C set art eller FIS VS 150 C art Fischer skruvstift M6 Skruvstift M i rostfritt stål Perforerat/håligt håltegel (Poriso), hålig kalksandmursten Injekteringsmassa + ankarhylsa + skruvinsatser Ankarmassor möjliga att använda är: - FIS VS 150 C set art eller FIS VS 150 C art Fischer ankarhylsa FIS HK 12x60K art Fischer skruvinsats FIS E 6x75K art Träskruvar i rostfritt stål med sexkantshuvud, 6 mm Gipsskiva, pressad fi berplatta spånskiva Förstärk väggen, t.ex. med plywood Träskruvar i rostfritt stål med sexkantshuvud, 6 mm Inbyggt cistern- och transportsystem, t.ex. Geberit, Wisa Förstärk väggen, t.ex. med solid vattenbeständig plywood, tjocklek 32 mm Träskruvar i rostfritt stål med sexkantshuvud, 6 mm Dessa monteringsmetoder är bara rekommendationer. Monteringsmetoder och skruvarnas längd måste fastställas utifrån typen av vägg. Handicare kan inte ställas ansvarig för dålig montering av produkter och eventuella skador som en följd av detta.

36 Handicare AB Box 640 Veddestavägen JÄRFÄLLA T F info@handicare.se
