1 Strålning VUC s informationsdag 14 maj Magnus Döse/RISE Research Institutes of Sweden BUILT ENVIRONMENT CBI SWEDISH CEMENT AND CONCRETE RESEARCH INSTITUTE

2 Översiktligt innehåll Joniserande strålning, vilken typ? Kort inblick i betongprefab (TC 351 Farliga ämnen) Vad är på gång vad finns tillgängligt idag (Tekniska specifikationer/rapporter) vart är vi på väg? Svensk lagstiftning Byggnadsmaterial? Mätmetoder Beräkningsmodell och enklare exempel på uträkning Radon liten dos.. 2

3 Naturlig strålning i byggprodukter/byggnadsmaterial Strålning? RADON-ÄDELGAS GAMMASTRÅLNING- ENERGI/FOTONER Koncentration Aktivitetskoncentration (Bq/m 3 ) 1. I-index (dimensionslös) 2. Aktivitetskoncentrationer (Bq/kg) 3. Effektiv dos (msv per år) 3

4 Från TC 351 Hur fungerar systemet? Det bästa ur TR lyfts ut och bildar del av kommande.. EN-standard strålning ex, krav på halter radionuklider (Bq/kg) Årtal? Mät-teknisk standard (TS) Det bästa + sannolikt alternativa metoder kommer.. ENstandard mätteknik Årtal? Krav åberopas i befintliga kommande standarder, ex. SS-EN SS137003? 4

5 Krav idag och uppföljning Europeiska krav med hänvisning till CE-deklarering (CPR) existerar inte! Krav enligt BSS (Europeiska Basic Safty Standards 1 msv per år byggnadsmaterial -- hänvisar till SSM s föreskrifter Strålsäkerhetsmyndighetens föreskrifter och förordningar fokus för betongleverantör/producenter (inte bara prefab). Boverket skall övervaka att strålsäkerhetsmyndighetens krav följs byggnadsmaterial-gammastrålning Radon Arbetsmiljöverket (på arbetsplats) 5

6 Vad skall uppnås? Vad skall Vi mäta? Hur kombinera mätning av halter på radionuklider med ett funktionskrav i byggnad? Hur skall Vi mäta? Tekniska specifikationer (CEN/TS 17216) Hur skall Vi utvärdera resultaten? Tekniska rapporter (CEN/TR 17113) Hur ofta?? Vad skall redovisas? 6

7 Svensk lagstiftning miljöcertifiering radon och regelverk/förordningar gammastrålning Miljöbyggnad 3.0 Sveriges byggindustrier - RADON Svensk strålskyddslag (2018:396) Strålskyddsförordning (2018:506) och strålsäkerhetsföreskriften (SSMFS 2018:4) uttalar sig om. GAMMASTRÅLNING - I-index < 1 och halten mindre än 1 msv per år i byggnad Boverkets krav - 0,3 usv/h (BBR 2018) ~1 msv per år 7

8 Visa att byggnadsmaterialet innehar en halt mindre än 1 msv per år? Svensk strålskyddslag (2018:396) Strålskyddsförordning (2018:506) och strålsäkerhetsföreskriften (SSMFS 2018:4) I-index? Detaljerad beräkning av respektive delprodukt som ingår som del i byggnadsmaterialet Detaljerad beräkning av byggnadsprodukt dos-beräkning 8

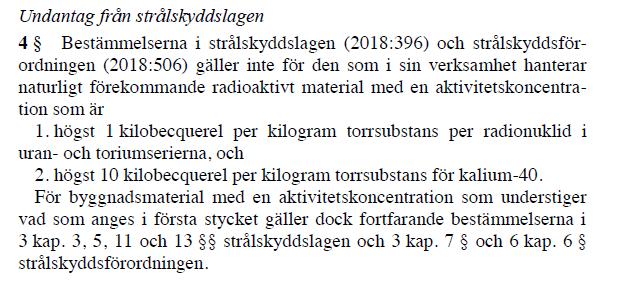

9 Svensk lagstiftning 2018 och framåt Strålskyddsföreskrifter SSMFS 2018:4 Strålskyddslagen 9

10 Svensk lagstiftning 2018 och framåt Strålskyddsförordningen Strålskyddslagen 10

11 Svensk lagstiftning 2018 och framåt Strålskyddsförordningen Strålskyddslagen 11

12 FAQ? Vad är ett byggnadsmaterial? Strålskyddsförordningen terminologi byggnadsmaterial: byggprodukt som är avsedd att utgöra en permanent del av en byggnad.3. kap. Hmmm här får Vi nog räkna in betong. 12

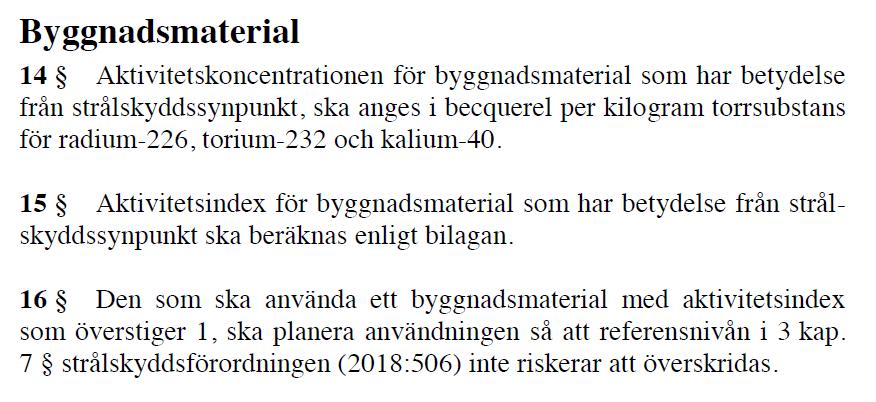

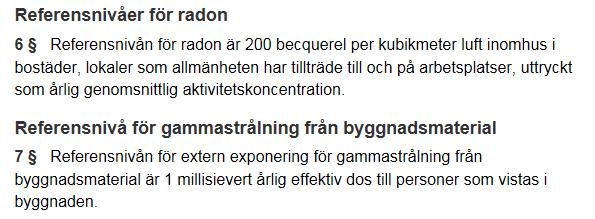

13 Från SSMFS 2018:4 och Strålskyddsförordning 2018:506 13

14 Frågor? Räknas fyllnadsmaterial/ kross under hus, in som del av byggnad? 14

15 Modellen? I-index OBS NOTERA! _ I-index är ett worst case med förutsättningarna, Betonglåda, 4 x 3 x 2,5 m Tjockleken är 200 mm (20 cm) -- tunnare minskar halterna Beräknat med en vistelsetid av att Vi är inomhus ca 80 %.. 15

16 Beräkningsmodeller Gammastrålning CEN/TR Research Institutes of Sweden BUILT ENVIRONMENT CBI SWEDISH CEMENT AND CONCRETE RESEARCH INSTITUTE

17 Gammastrålning - Påverkan av tjocklek och densitet på betongens strålning. CEN/TR Ra (Bq/kg) 60 Kalkylator för gammastrålning Th (Bq/kg) 60 K (Bq/kg) 1000 Ra (Bq/kg) Thickness (m) 0,2 Th (Bq/kg) Density (kg/m3) 2350 K (Bq/kg) 80,0 BETONG I 1110,2 BETONG II 80,0 216,2 1000,0 153,3 I-index 0,83 Dose (msv per år) 0,65 Research Institutes of Sweden BUILT ENVIRONMENT CBI SWEDISH CEMENT AND CONCRETE RESEARCH INSTITUTE

18 Beräkningsmodell ballast/betong Start Provtagning material enligt EN kg för analys Mätresultat erhålls. 8/16 0/8 18

19 Beräkningsmodell ballast/betong forts.. Stoppa in värden i formel 0/8 material I= 57/ / /3000 = 0,18+0,29+0,41 = 0,88 Om flera material av ballast till betong? Kan viktas mot dess redovisade halter av radionuklider och vikts% av total andel ballast. 19

20 Beräkningsmodell för betong.vi börjar med att räkna en av tre radionuklider, K-40 8/16 0/8 Exempel 1. Sortering 8/ resultat av K Bq/kg x 0,411 % = 353,46 Bq/kg i aktivitetskoncentration 2. Sortering 0/ resultat av K Bq/kg x 0,379 % =462,38 Bq/kg Börja summera ihop 353, ,38 + cementhalt + vatten = Halten av K-40 i betongen. 20

21 Om man bara vill beräkna betong-golvets bidrag i msv per år? Finns uppgifter i TR Ca 25 % utgörs av bidrag från golv Rum 4 x 3 x 2,5 mm 21

22 Mätmetoder för utvärdering Gammastrålning Gammaspektrometriska metoder - Laboratoriemätning ackrediterad metod - hänvisande metod i kommande EN- produktstandard EN Fältmätning Gammaspektrometer - Laboratorie och fältmätning Svensk metod - (alternativ metod) - produktionskontroll framtida del av EN Geokemisk metod med ICP_MS/EOS - Geokemisk metod kräver konvertering av K-40, Ra-226 och Th- 232 till Bq/kg, men är bra! 22

23 Veckans fråga? Spelar cementet någon roll för strålningen? Årtal Produktionsort 40 K 226 Ra 232 Th I-index M Ra 1962 Limhamn ,23 0,07 0, Slite ,43 0,13 0, Stora Vika ,29 0,09 0, Hällekis ,39 0,11 0, Skövde ,35 0,10 0, Skövde ,32 0,09 0, Degerhamn ,37 0,11 0, Öland (Degerhamn) ,38 0,11 0,14 23

24 SAMMANFATTNING Hur tolkar Vi regelverken? Enligt gällande strålskyddsföreskrifter, förordningar lagregler skall producenten. 1. Ha god kännedom om materialet 2. På god grund kunna redovisa halterna av naturligt förekommande radionuklider i materialet (betongen) till kund 3. På god grund kunna redovisa beräkning av I-index/ effektiv dos till mottagare för att säkerställa att värdet är < 1 msv per år (strålskyddsförordningen) 4. Materialet kan skickas för laboratorium gammaspektrometrisk analys (Finland, Polen, Holland). Alternativ metod (svensk metod) annan möjlighet. 5. Vid beräkning kan formula enligt TR för beräkning av I-index och effektiv dos tillämpas Research Institutes of Sweden BUILT ENVIRONMENT CBI SWEDISH CEMENT AND CONCRETE RESEARCH INSTITUTE

25 SAMMANFATTNING >1 i I-index Möjliga åtgärder vid betongproduktion Kan ballast med lägre gammastrålande egenskaper bytas ut? Närliggande material att tillgå? Kan möjligen ballastens finandel, våtklasseras/vindsiktas för att avlägsna glimmer? Lågstrålande cement? Kan densiteten minskas? Research Institutes of Sweden BUILT ENVIRONMENT CBI SWEDISH CEMENT AND CONCRETE RESEARCH INSTITUTE

26 Radon. Gränsvärde enligt Strålskyddslagen och BBR (2018) 200 Bq/m3 radon i luft Nybyggnationer Leverantörskrav byggherren 60 Bq/ m3 - GULD 100 Bq/m3 SILVER 200 Bq/ m3 - BRONS 26

27 Radon. Kan man påverka radonhalten i sin betong? 27

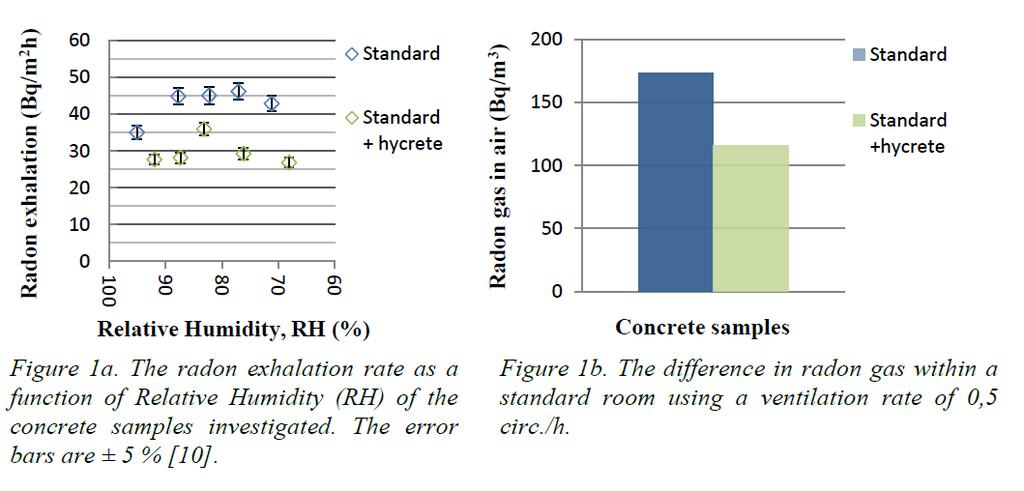

28 Radon. Påverkan av en hydrofob produkt på radongasavgången och slutlig bidrag i hus/rum 28

29 Radon. Mätningar av radongasavgång utförs på betongkuber 29

30 Radon - sammanfattning Man kan påverka radongasavgången med relativt enkla verktyg Mätningar av radongasavgång utförs på betongkuber Kan utföras efter ca 5-6 veckor (RISE utför mätningar) Relativ fuktighet (RF) skall vara <85% Utförs enligt ISO-standard. 30

31 TACK! Magnus Döse Research Institutes of Sweden BUILT ENVIRONMENT CBI SWEDISH CEMENT AND CONCRETE RESEARCH INSTITUTE
