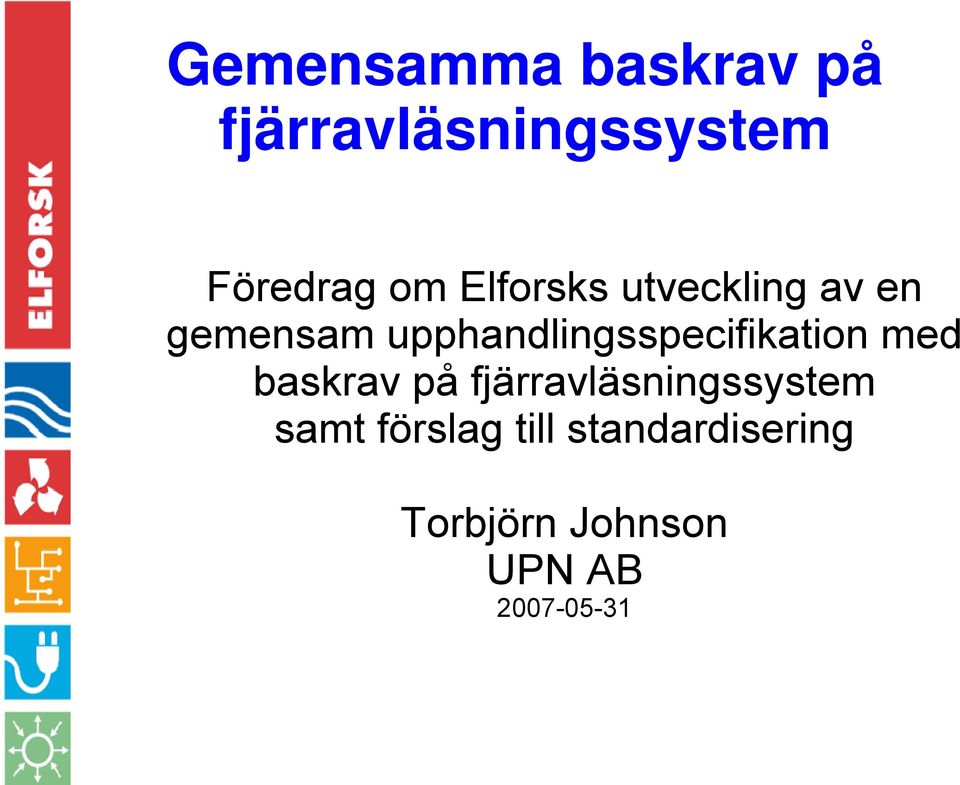

1 Gemensamma baskrav på fjärravläsningssystem Föredrag om Elforsks utveckling av en gemensam upphandlingsspecifikation med baskrav på fjärravläsningssystem samt förslag till standardisering Torbjörn Johnson UPN AB

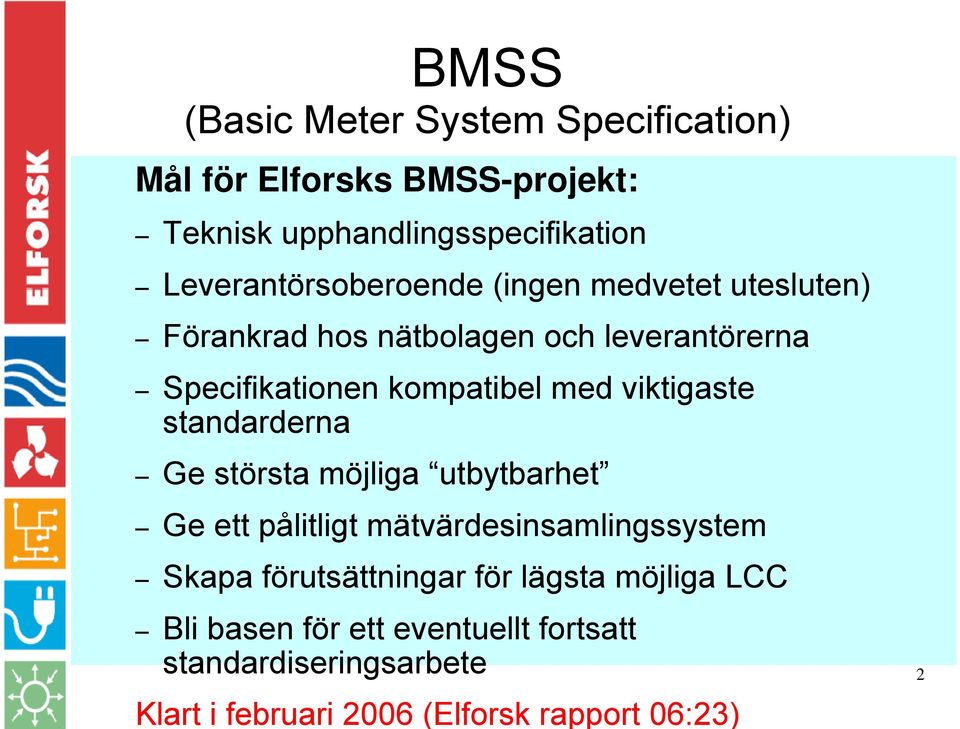

2 BMSS (Basic Meter System Specification) Mål för Elforsks BMSS-projekt: Teknisk upphandlingsspecifikation Leverantörsoberoende (ingen medvetet utesluten) Förankrad hos nätbolagen och leverantörerna Specifikationen kompatibel med viktigaste standarderna Ge största möjliga utbytbarhet Ge ett pålitligt mätvärdesinsamlingssystem Skapa förutsättningar för lägsta möjliga LCC Bli basen för ett eventuellt fortsatt standardiseringsarbete Klart i februari 2006 (Elforsk rapport 06:23) 2

med viktigaste standarderna Ge största möjliga utbytbarhet Ge ett pålitligt mätvärdesinsamlingssystem Skapa

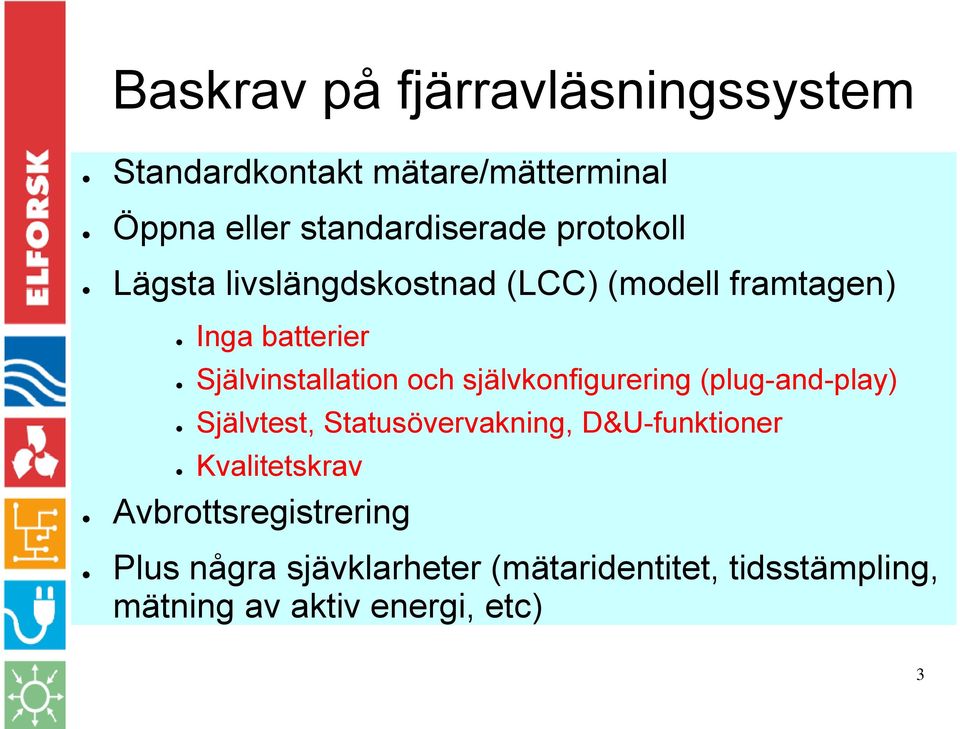

3 Baskrav på fjärravläsningssystem Standardkontakt mätare/mätterminal Öppna eller standardiserade protokoll Lägsta livslängdskostnad (LCC) (modell framtagen) Inga batterier Självinstallation och självkonfigurering (plug-and-play) Självtest, Statusövervakning, D&U-funktioner Kvalitetskrav Avbrottsregistrering Plus några sjävklarheter (mätaridentitet, tidsstämpling, mätning av aktiv energi, etc) 3

självkonfigurering (plug-and-play) Självtest, Statusövervakning, D&U-funktioner Kvalitetskrav

4 Optioner mm Avfrågning av spänningsnivå Högsta effektvärde per månad (centralsystem) Standard mekanisk anslutning Timvärden (ej att dagligen rapportera) Uppdatering av mjukvara (fjärr) Teknisk frånkoppling Inget direkt krav på tvåvägskommunikation! Inget krav på mervärdestjänster 4

dagligen rapportera) Uppdatering av mjukvara (fjärr) Teknisk

5 Systemschema och gränssnitt Mätterminal Mätpunkt Mätare Mätarnod Andra mätare (Option) Elnät A0 A1 A2 Gränssnitt: A0 (mekaniskt, elektriskt) A1 (om ej integrerad) A2 (till externa mätare) B (till centralsystem) C (inkluderar gränssnitt B) Multinod (Option) Centralsystem B Kommunikation C 5

(om ej integrerad) A2 (till externa mätare) B (till centralsystem) C

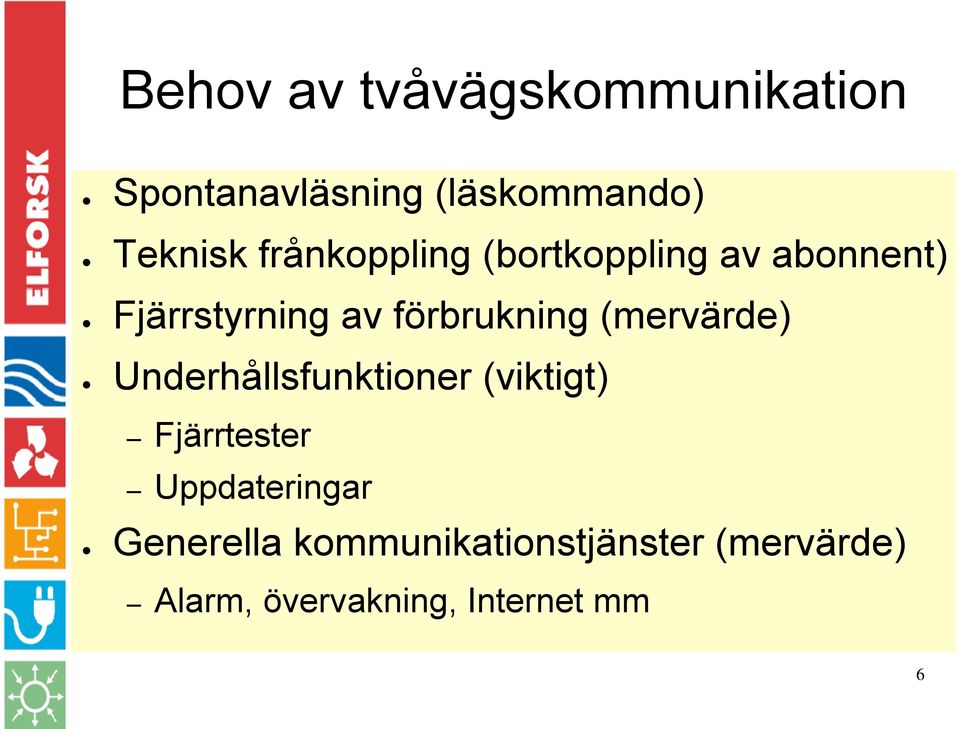

6 Behov av tvåvägskommunikation Spontanavläsning (läskommando) Teknisk frånkoppling (bortkoppling av abonnent) Fjärrstyrning av förbrukning (mervärde) Underhållsfunktioner (viktigt) Fjärrtester Uppdateringar Generella kommunikationstjänster (mervärde) Alarm, övervakning, Internet mm 6

(mervärde) Underhållsfunktioner (viktigt) Fjärrtester Uppdateringar

7 Öppna lösningar eller standardisering? Öppna lösningar ger större flexibilitet och snabbare utveckling samt modernare system Stor konkurrens och låg livslängdskostnad genom stora volymer Risk för begränsad utbytbarhet Standardisering ger begränsad flexibilitet och tar tid, kostar och ger långsam utveckling Motarbetas av leverantörer Ger utbytbarhet men kanske mindre urval och ingen garanti för lågt pris 7

och låg livslängdskostnad genom stora volymer Risk för begränsad utbytbarhet Standardisering ger

8 Är då standardisering omöjligt? Total standardisering är inte realistiskt Så komplext att det tar för lång tid Ingen vill betala Resultatet kommer att vara omodernt Standardisering av vissa delar är både möjligt och önskvärt Mekanisk anslutning (A0) Öppna gränssnitt (A2, B, C) Öppna kommunikationsprotokoll (B, C) Standardiserad databeskrivning 8

vill betala Resultatet kommer att vara omodernt Standardisering av vissa delar är både

9 Den Räddande Ängeln Anpassning till IT-världen! Varför? Fjärravläsningssystemet blir landets största kommunikationssystem med avancerad elektronik i terminalerna och en central organisation som tar (har!) ansvar för driften Stora volymer ger låg produktkostnad. Öppna gränssnitt och protokoll ger största utbytbarhet och lägsta livslängdskostnaden Metoder och system för drift och underhåll 9

terminalerna och en central organisation som tar (har!

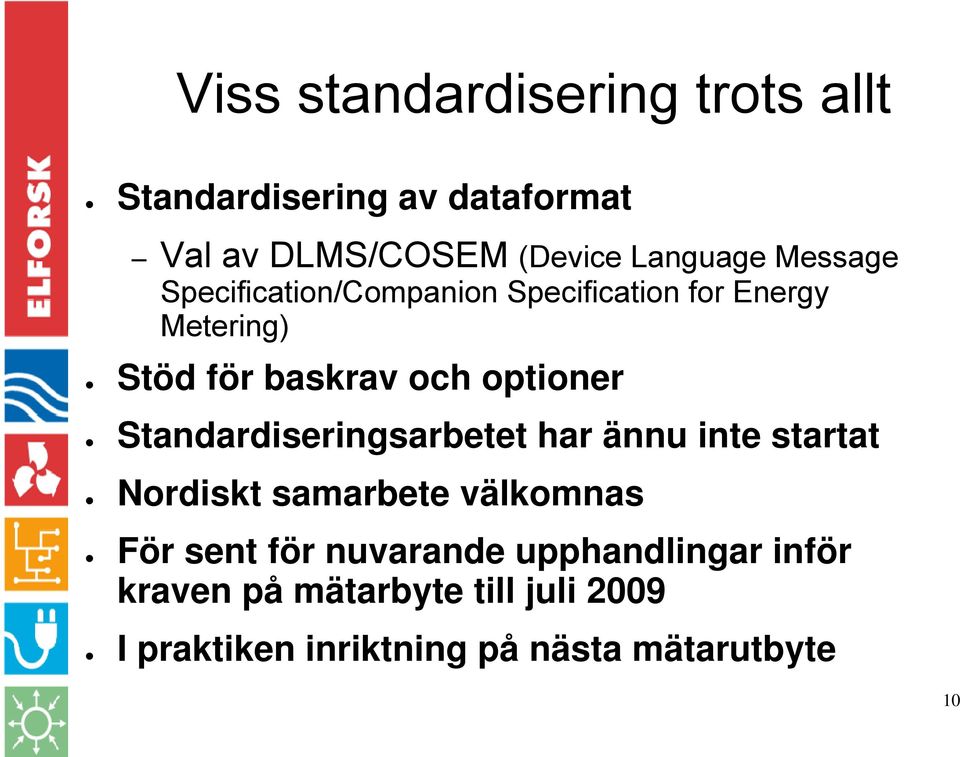

10 Viss standardisering trots allt Standardisering av dataformat Val av DLMS/COSEM (Device Language Message Specification/Companion Specification for Energy Metering) Stöd för baskrav och optioner Standardiseringsarbetet har ännu inte startat Nordiskt samarbete välkomnas För sent för nuvarande upphandlingar inför kraven på mätarbyte till juli 2009 I praktiken inriktning på nästa mätarutbyte 10

Standardiseringsarbetet har ännu inte startat Nordiskt samarbete välkomnas För sent för nuvarande

11 DLMS/COSEM - egenskaper Specificeras i IEC serien Modell till mätargränssnitt (funktionellt) Kommunikationsprotokoll (alternativ) Objektorienterad client/server-modell Lite obligatoriskt många optioner Komplext (delmängd nödvändig) Optionerna ger problem med utbytbarheten Speciellt D&U är komplicerat 11

Objektorienterad client/server-modell Lite obligatoriskt många optioner

12 Kommunikationsmöjligheter Vanliga och lämpliga för fjärravläsning: Power Line Communication (PLC) (ofta proprietärt) GSM/GRPS Radio (proprietär) Mindre vanliga och mindre lämpliga: Telefonnätet (modem inkl. ADSL) Bredbandsnät Fiber Radio 12

proprietärt) GSM/GRPS Radio (proprietär) Mindre vanliga och

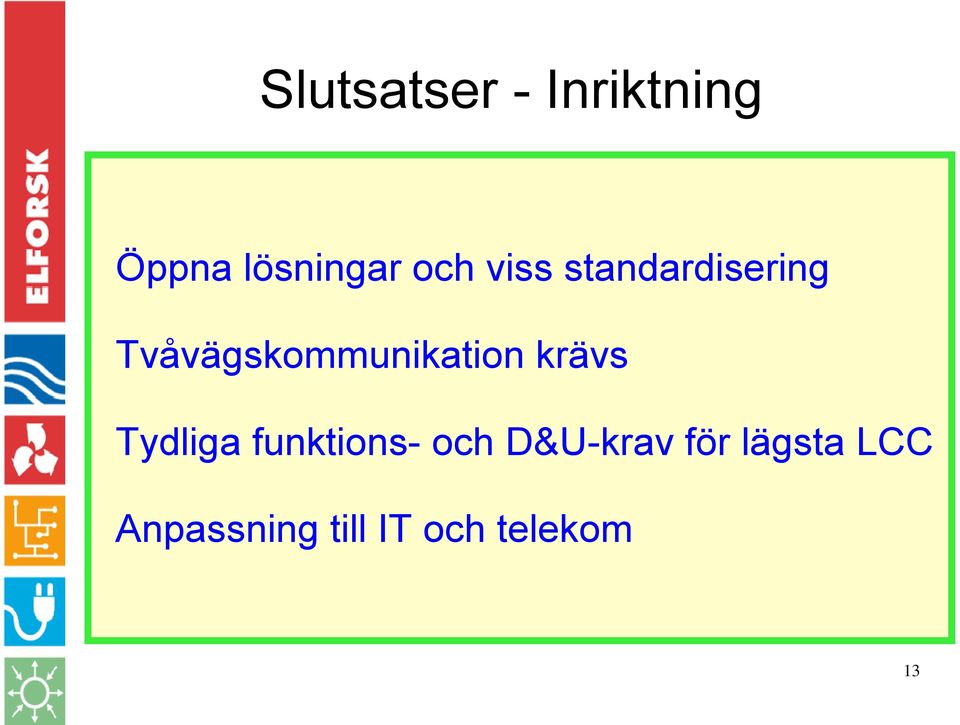

13 Slutsatser - Inriktning Öppna lösningar och viss standardisering Tvåvägskommunikation krävs Tydliga funktions- och D&U-krav för lägsta LCC Anpassning till IT och telekom 13
