1 Rapport Miljöteknisk markundersökning på fastigheten Flora 5 Jönköping Göpe Fastigheter AB Arbetslogg Datum Arbetsslag Miljökontroll Ansvarig PST Int. Order nr Ext. Order nr Rapport nr _A1 Revideringsdatum JÖNKÖPING 1

2 SAMMANFATTNING Detectum AB har den 14 maj 2018 genomfört en markteknisk undersökning på fastigheten Flora 5 i Jönköping. Provtagningen har utförts efter samråd med tillsynsmyndigheten, Miljö- och hälsoskyddskontoret i Jönköpings kommun. Jordprover har tagits i fem punkter och i en av punkterna har även ett grundvattenprov tagits. Syftet med provtagningen är att klargöra om det finns föroreningar efter tidigare verksamheter som har bedrivits i området, bland annat skrot- och lumphantering, och om föroreningsnivån ligger i nivå med riktvärdena för känslig markanvändning (KM) samt om det finns behov av sanering av marken. Analysresultaten visar att några ämnen förekommer i halter över riktvärdena för känslig markanvändning och ett enstaka ämne över riktvärdet för mindre känslig markanvändning. De föroreningar som har påträffats förefaller vara begränsade till lagret med fyllnadsmassor, d.v.s. till ett djup om ca 2,5 meter. Vid 3 meters djup har inga föroreningar över riktvärdena för känslig markanvändning påvisats alternativet ligger halterna av analyserade ämnen under detektionsgränsen. Det har även påvisats en mycket hög halt av vissa PAH:er samt måttlig halt av arsenik och nickel i grundvattenprovet. Till följd av resultaten av markundersökningen är rekommendationen att sanering ska ske av tomten så att riktvärdena för känslig markanvändning inte överskrids i kvarvarande jordmassor. Rekommendationen gäller tomten som helhet. Sanering bör ske ner till det djup där föroreningar inte har påträffats vid analyserna, d.v.s. åtminstone till 2,5-3 meters djup. Fastighetsägaren har i sammanhanget meddelat att schaktning för grundläggning kommer att ske till detta djup och att föroreningarna i och med åtgärden avlägsnas. Innan utsläpp sker av grundvatten (länshållningsvatten) i samband med schaktning, ska samråd hållas med tillsynsmyndigheten, Miljö- och hälsoskyddskontoret i Jönköpings kommun, för att säkerställa korrekt hantering av grundvattnet. Jönköping den 20 juni 2018 Patrik Stålberg Rapportansvarig Göran Forsberg Granskning JÖNKÖPING 2

3 INNEHÅLL Sammanfattning Administrativa uppgifter Revisionshistorik Uppdragsbeskrivning och bakgrund Provtagningsmetodik Orientering av fastigheten och historik Tidigare undersökningar Genomförande Analyspaket Provtagningsplatser Sammanställning av analysresultat jordprover... 9 XRF-analys jordprover... 9 PID-analys jordprover HDI-analys jordprover Våtkemisk analys jordprover Sammanställning av analysresultat grundvattenprov Kemisk analys grundvatten Bedömning av analysresultat Inmätning av grundvattenrör Mätning av grundvattenyta och vattenvolym Markförhållanden - Jordlagerföljd Riskbedömning Rekommendation Avvikelser Bilder från undersökningen Bilagor JÖNKÖPING 3

4 1. ADMINISTRATIVA UPPGIFTER Fastighetsbeteckning Flora 5, Jönköpings kommun Fastighetsadress Östra Storgatan Jönköping Beställare Göpe Fastigheter AB Box Jönköping Org.nr: Kontaktperson beställare Göran Pettersson Telefon: E-post: Tillsynsmyndighet Jönköpings kommun Miljö- och hälsoskyddsnämnden Miljöinspektör Andreas Bengtsson E-post: Telefon: Fastighetsägare Göpe Fastigheter AB Org.nr: Kontaktperson Göran Pettersson Miljökonsult Detectum AB Jönköping Telefon: Kontaktperson uppdragsansvarig Patrik Stålberg Telefon: E-post: Kontaktperson provtagare Patrik Stålberg Telefon: E-post: Laboratorier Ackrediterade analyser: Eurofins Environment AB Övriga analyser: Detectum AB JÖNKÖPING 4

5 2. REVISIONSHISTORIK TABELL 1 REVISIONSHISTORIK Version Datum Beskrivning Utfärdare A Rapport miljöteknisk markundersökning. PST 3. UPPDRAGSBESKRIVNING OCH BAKGRUND På fastigheten Flora 5 i Jönköpings kommun, Östra Storgatan 130, finns ett flerfamiljshus som är uppfört i slutet av 1920-talet. Enligt uppgift har det tidigare förekommit bland annat lump- och skrothantering på fastigheten, men det är inte känt var på fastigheten verksamheterna bedrevs. Det är därför oklart var eventuella föroreningar kan påträffas. Fastighetsägaren Göpe Fastigheter AB avser att riva befintlig byggnad och uppföra en ny byggnad och för denna åtgärd krävs en ändring av detaljplanen för fastigheten. I samband med remissförfarandet i detaljplaneärendet ställde tillsynsmyndigheten, Miljö- och hälsoskyddsnämnden i Jönköpings kommun, krav på markundersökning enligt metodiken i MIFO fas 2, för att utreda förekomsten av eventuella föroreningar. Syftet med markundersökningen är att klargöra om det finns föroreningar efter tidigare verksamheter som har bedrivits på fastigheten samt om det finns behov av sanering av marken. För bedömning av föroreningshalten används Naturvårdsverkets riktlinjer för bedömning av förorenad mark, rapport 4918 samt SGU:s rapport 2013:01 Bedömningsgrunder för grundvatten. Som bedömningsgrund används riktvärdena för känslig markanvändning (KM), vilket är ett krav då fastigheten ska bebyggas med bostadshus. Detectum AB har på uppdrag av Göpe Fastigheter AB i Jönköping genomfört en markundersökning på fastigheten Flora 5 i Jönköping den 14 maj PROVTAGNINGSMETODIK Den miljötekniska markundersökningen har utförts enligt metodiken i SGF Rapport 2:2013 Fälthandbok - Undersökningar av förorenade områden. Provtagning har utförts efter samråd med tillsynsmyndigheten, Miljö- och hälsoskyddskontoret i Jönköpings kommun, och någon separat provtagningsplan är inte upprättad. Prover har tagits i fem punkter som jordprover varav i en punkt som kombinerat grundvatten- och jordprov. Provpunkter med enbart jordprover är betecknade med J och provpunkten med kombinerat prov GV. Borrproverna har tagits ut med hjälp av borrbandvagn (försedd med 76 mm borr) som samlingsprover med 0,5 meters intervall till ett djup under grundvattennivån och grundläggningsnivån (ca 3 meter) för det planerade nybygget. Jordproverna placerades i gastäta provpåsar. Grundvattenprover togs upp med peristaltisk pump och fylldes i provbehållare. Samtliga prover har analyserat med XRF- och PID-instrument för bedömning av innehållet av metaller och kolväten, varefter ett urval har gjorts av prover som ska analyseras med våtkemisk metod. Några prover har även analyserat med HDI-instrument för undersökning av eventuell förekomst av klorerade kolväten. Prover för våtkemisk analys har tagits ur varje provpunkt. Grundvattenprovet har analyserats kemiskt JÖNKÖPING 5

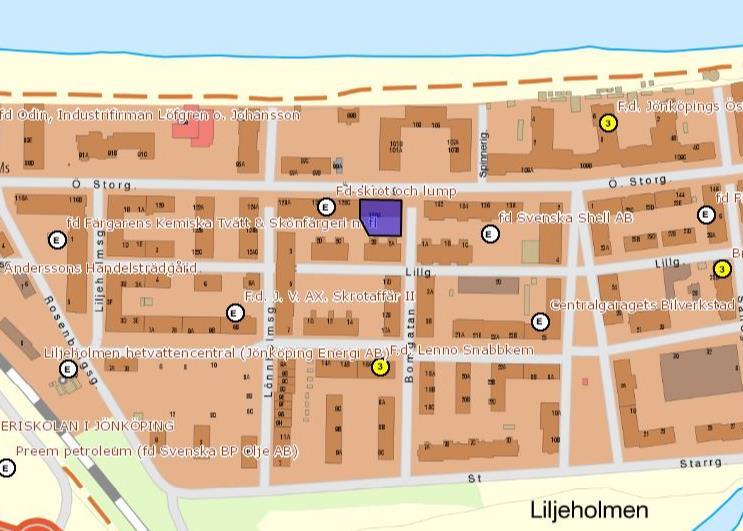

6 5. ORIENTERING AV FASTIGHETEN OCH HISTORIK Fastigheten Flora 5 ligger i tätbebyggt område i den centrala delen av Jönköping, strax söder om Vätterstranden. Inom fastigheten har det tidigare (enligt uppgift från fastighetsägaren på 1930-talet) bedrivits bland annat lump- och skrothantering. FIGUR 1 KARTA ÖVER FLORA 5, LILA MARKERING JÖNKÖPING 6

7 6. TIDIGARE UNDERSÖKNINGAR Under 2011 genomfördes en MIFO fas 1-undersökning i vilken man identifierade att det hade förekommit skrothantering och -handel med bland annat uppköp av lump och skrot på Östra Storgatan 128 som ligger intill Östra Storgatan 130 där fastigheten Flora 5 är belägen. Utöver denna information är inga andra uppgifter kända. 7. GENOMFÖRANDE Den miljötekniska markundersökningen utfördes utan särskilt upprättad provtagningsplan, men efter samråd med tillsynsmyndigheten, varvid provtagningspunkter och provtagningsparametrar bestämdes. Markprovtagning och montering av grundvattenrör samt renspumpning, genomfördes den 14 maj 2018 av miljökonsult Patrik Stålberg/ Detectum AB och John Karlsson/ BGK AB, Huskvarna. Sammanlagt borrades 5 provhål på fastigheten, varav i ett monterades grundvattenrör. Jordartsbestämning från respektive kontrollpunkt genomfördes av John Karlsson/ BGK. Provtagning av grundvatten utfördes den 21 maj 2018 av miljökonsult Patrik Stålberg/ Detectum AB och har generellt följt rekommendationerna som föreslås i SGF:s Fälthandbok 2:2013. Innan provtagning, mättes grundvattennivån vid rörets överkant, varefter omsättningspumpning om ca tre volymer utfördes. Omsättningspumpning och provupptag gjordes med peristaltisk pump. Efter provtagningen mättes grundvattennivån åter. Vid provtagningstillfället bedömdes vattentillströmningen som god till mycket god. Grundvattennivån uppmättes till 2190 mm från rörets överkant och vattenvolymen beräknades till ca 2,2 l. Proverna fylldes i av laboratoriet rekommenderade flaskor och lämnades till Eurofins inlämningsställe i Jönköping samma dag. Vattenproverna kylförvarades under transporten. 8. ANALYSPAKET Jordprover har analyserats med Eurofins analyspaket MTOT_HG som omfattar BTEX, alifater, aromater, PAH16, metaller och kvicksilver samt analyspaket AN0XB som avser krom-6+. Kompletterande jordprover har undersökts med analyspaket SLB58 för analys av klorerade kolväten samt nedbrytningsprodukter. Grundvattenprovet har analyserats med Eurofins analyspaket VTOT_HG som omfattar BTEX, alifater, aromater, PAH16, filtrerade metaller och kvicksilver samt analyspaket SL005 som avser krom-6+ och analyspaket SL588 som avser klorerade kolväten JÖNKÖPING 7

8 9. PROVTAGNINGSPLATSER På kartan nedan redovisas provtagningspunkterna på fastigheten Flora 5. Prover har tagits ut vid de gröna markeringarna. Läget har bestämts delvis utifrån teleledningar som är nergrävda på tomten. Punkter markerade J avser enbart jordprover och punkten GV en punkt där både jord- och grundvattenprov har tagits ut. FIGUR 2 KARTA ÖVER PROVTAGNINGSPUNKTERNA, MARKERDE MED GRÖNT (UTSNITT FRÅN PROVTAGNINGSPLAN FRÅN BGK AB, HUSKVARNA JÖNKÖPING 8

9 10. SAMMANSTÄLLNING AV ANALYSRESULTAT JORDPROVER XRF-analys jordprover I tabell 2 och 3 redovisas resultaten av XRF-analyserna som har gjorts på uttagna jordprover. Sifferbeteckningen efter J respektive GV visar provtagningsdjupet. Provtagningsintervallet är 0,5 meter. Enheten för analyssvaren är ppm (mg/ kg). De prover som har valts ut för våtkemisk analys har markerats med blått fält. TABELL 2 XRF-ANALYS AV JORDPROVER J MKM , Prov Nr Sb As Ba Pb Cd Co Cu Cr Hg Mb Ni Zn J1_0,5 <LOD <LOD <LOD 148 <LOD <LOD <LOD <LOD <LOD 78 J1_1,0 <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD 15 J1_1,5 <LOD <LOD <LOD <LOD 54 <LOD <LOD <LOD <LOD 24 J1_2,0 <LOD <LOD <LOD <LOD 45 <LOD <LOD <LOD <LOD 23 J1_2,5 <LOD <LOD <LOD <LOD 45 <LOD <LOD <LOD <LOD 17 J1_3,0 <LOD <LOD <LOD <LOD <LOD <LOD 7 <LOD <LOD 21 J1_3,5 <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD 20 J1_4,0 <LOD <LOD <LOD 98 <LOD <LOD <LOD <LOD <LOD 27 J2_0,5 <LOD <LOD <LOD 38 <LOD <LOD <LOD <LOD 66 J2_1,0 <LOD <LOD <LOD <LOD <LOD <LOD <LOD 43 J2_1,5 <LOD <LOD <LOD <LOD 44 <LOD <LOD <LOD <LOD 43 J2_2,0 <LOD <LOD <LOD <LOD 42 <LOD <LOD <LOD <LOD 31 J2_2,5 <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD 11 J2_3,0 <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD 20 J2_3,5 <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD 23 J2_4,0 <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD J3_0,5 <LOD <LOD <LOD <LOD 27 <LOD <LOD <LOD <LOD 42 J3_1,0 <LOD <LOD <LOD <LOD 26 <LOD <LOD <LOD <LOD 42 J3_1,5 <LOD <LOD <LOD <LOD 46 <LOD <LOD <LOD <LOD 55 J3_2,0 <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD 24 J3_2,5 <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD 30 J3_3,0 <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD J3_3,5 <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD 30 J3_4,0 <LOD <LOD <LOD 243 <LOD <LOD <LOD <LOD <LOD 38 J4_0,5 <LOD <LOD <LOD 151 <LOD <LOD <LOD <LOD <LOD 37 J4_1,0 <LOD <LOD <LOD <LOD 28 <LOD <LOD <LOD <LOD 126 J4_1,5 <LOD <LOD <LOD <LOD <LOD <LOD <LOD 30 J4_2,0 <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD 9 J4_2,5 <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD 32 J4_3,0 <LOD <LOD <LOD <LOD <LOD <LOD 9 <LOD <LOD 10 J4_3,5 <LOD <LOD <LOD 173 <LOD <LOD <LOD <LOD <LOD 50 J4_4,0 <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD JÖNKÖPING 9

10 TABELL 3 XRF-ANALYS AV JORDPROVER GV Sb As Ba Pb Cd Co Cu Cr Hg Mb Ni Zn KM , , MKM , Prov Nr Sb As Ba Pb Cd Co Cu Cr Hg Mb Ni Zn GV_0,5 <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD 94 GV_0,5B <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD 76 GV_1,0 <LOD <LOD <LOD <LOD 28 <LOD <LOD <LOD <LOD 36 GV_1,5 <LOD <LOD <LOD <LOD 28 <LOD <LOD <LOD <LOD 54 GV_2,0 <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD GV_2,5 <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD 15 GV_3,0 <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD 22 GV_3,5 <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD 19 GV_4,0 <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD 17 Av XRF-analyserna av borrproverna framgår att det i huvudsak är barium (Ba) och i några fall kobolt (Co) som förekommer i halter över riktvärdet för KM (känslig markanvändning), men erfarenhetsmässigt visar XRF-instrumentet ofta höga halter av dessa ämnen, trots att de senare inte påvisas i så höga halter vid en våtkemisk analys. Bedömning är att man därför kan bortse från dessa värden i XRF-analysen. I några fall har XRF-analysen påvisat kvicksilverförekomst och omprover har gjorts som inte har visat på kvicksilver. För att utreda eventuell kvicksilverförekomst har proverna ändå valts ut för våtkemisk analys. Prover som visade på blyförekomst, har även vid omprov visat blyförekomst och bedömningen är att proverna därför innehåller bly. Utförda omprover redovisas i tabell 4. TABELL 4 XRF OMPROVER Sb As Ba Pb Cd Co Cu Cr Hg Mb Ni Zn KM , , MKM , Prov Nr Sb As Ba Pb Cd Co Cu Cr Hg Mb Ni Zn J1_3,0 omprov <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD J1_2,0 omprov <LOD <LOD <LOD <LOD 44 <LOD <LOD <LOD J1_2,5 omprov <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD 11 J3_1,5 omprov <LOD <LOD <LOD <LOD 59 <LOD <LOD <LOD <LOD 51 J4_1,0 omprov <LOD <LOD <LOD <LOD 54 <LOD <LOD <LOD <LOD 103 J4_3,0 omprov <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD <LOD 15 GV_0,5 omprov <LOD <LOD <LOD <LOD <LOD <LOD <LOD 117 GV_1,5 omprov <LOD <LOD <LOD <LOD 34 <LOD <LOD <LOD <LOD JÖNKÖPING 10

11 PID-analys jordprover PID-analys utfördes samma dag som proverna togs upp. Mätningarna gjordes i tillslutna gastäta provpåsar. Halterna av kolväten uppmättes till 0,1 3,9 ppm, där 3,9 avviker från övriga värden som ligger lägre. Det näst högsta värdet uppmättes till 2,7 ppm. Mätningen tyder på eventuell förekomst av klorerade kolväten, om än i låga halter. Mätresultaten antyder att de högsta halterna av kolväten, med något undantag, finns under grundvattennivån och i intervallet från 2 2,5 och nedåt till det lägsta borrdjupet på 4 meter. HDI-analys jordprover Då PID-analysen påvisade viss förekomst av kolväten, utfördes en kompletterande HDI-analys av de jordprover som visade den högsta halten i PID-instrumentet. HDI-analysen gav utslag som tyder på förekomst av klorerade kolväten. Efter samråd med tillsynsmyndigheten kompletterades provtagningen med analys av klorerade kolväten och deras nedbrytningsprodukter. Våtkemisk analys jordprover I tabell 5 redovisas analysresultaten från de våtkemiska analyserna av jordproverna tillsammans med riktvärdena för känslig markanvändning, KM. Uttag av prover för våtkemisk analys har gjorts utifrån resultaten av XRF, PID-, och HDI-analyserna samt att ett prov ska tas från varje provtagningspunkt, totalt fem jordprover inledningsvis. Urvalet har gjorts utifrån förekomsten av metaller i proverna. Ett prov (J2_1,0) har valts för att om möjligt få en uppfattning om den normala halten av ämnen på provtagningsplatsen. Syftet med den våtkemiska analysen är att verifiera de föroreningar som XRF-analysen har påvisat. XRF-instrumentet ger endast en antydan om vilka ämnen som förekommer samt i vilka halter. Den våtkemiska analysen är betydligt noggrannare och därför nödvändig att genomföra för att få ett så tillförlitligt analysresultat som möjligt att ta ställning till. Utifrån resultaten från den våtkemiska analysen, kan man därefter till viss del bedöma resultaten även från övriga XRF-analyserade prover, som inte har analyserats våtkemiskt. I efterhand har ytterligare två jordprover lämnats in för analys av klorerade kolväten och deras nedbrytningsprodukter då kontroll med HDI-instrument gav utslag på förekomst av klorerade ämnen JÖNKÖPING 11

12 TABELL 5 SAMMANSTÄLLNING AV ANALYSSVAR Sammanställning av analysresultat MTOT_Hg KM MKM Prov J1_3,0 J2_1,0 J3_1,5 J4_3,0 GV_0,5 Djup 3,0 1,0 1,5 3,0 0,5 Torrsubstans % 84,2 91,1 90,8 83,9 94,7 Bensen mg/kg Ts 0,012 0,04 < 0,0035 < 0,0035 < 0,0035 < 0,0035 < 0,0035 Toluen mg/kg Ts < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 Etylbensen mg/kg Ts < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 M/P/O-Xylen mg/kg Ts < 0,10 < 0,10 < 0,10 < 0,10 < 0,10 Summa TEX mg/kg Ts < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 Alifater >C5-C8 mg/kg Ts < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 Alifater >C8-C10 mg/kg Ts < 3,0 < 3,0 < 3,0 < 3,0 < 3,0 Alifater >C10-C12 mg/kg Ts < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 Alifater >C12-C16 mg/kg Ts < 5,0 < 5,0 < 5,0 < 5,0 < 5,0 Summa Alifater >C5-C16 mg/kg Ts < 9,0 < 9,0 < 9,0 < 9,0 < 9,0 Alifater >C16-C35 mg/kg Ts < 10 < 10 < 10 < Aromater >C8-C10 mg/kg Ts < 4,0 < 4,0 < 4,0 < 4,0 < 4,0 Aromater >C10-C16 mg/kg Ts 3 15 < 0,90 < 0,90 < 0,90 < 0,90 < 0,90 Metylkrysener/benzo(a)antracener mg/kg Ts < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 Metylpyren/fluorantener mg/kg Ts < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 Aromater >C16-C35 mg/kg Ts < 0,50 < 0,50 < 0,50 < 0,50 < 0,50 Oljetyp < C10 Utgår Utgår Utgår Utgår Utgår Oljetyp > C10 Utgår Utgår Utgår Utgår Motorolja Summa PAH-L mg/kg Ts 3 15 < 0,045 < 0,045 0,081 < 0,045 < 0,045 Summa PAH-M mg/kg Ts 3,5 20 < 0,075 0,88 1,2 < 0,075 0,38 Summa PAH-H mg/kg Ts 1 10 < 0,11 1,2 1,8 < 0,11 0,66 Summa cancerogena PAH mg/kg Ts < 0, ,6 < 0,090 0,57 Summa övriga PAH mg/kg Ts < 0,14 1,1 1,5 < 0,14 0,52 Summa totala PAH16 mg/kg Ts < 0,23 2,1 3,1 < 0,23 1,1 Arsenik As mg/kg Ts < 2,2 < 2,0 < 2,0 < 2,2 < 2,0 Barium Ba mg/kg Ts Bly Pb mg/kg Ts ,6 43 Kadmium Cd mg/kg Ts 0,8 12 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 Kobolt Co mg/kg Ts ,1 2,4 2,4 1,9 4 Koppar Cu mg/kg Ts Krom Cr mg/kg Ts ,5 4,7 4,6 2,7 6 Kvicksilver Hg mg/kg Ts 0,25 2,5 0,014 0,33 0,25 < 0,011 0,042 Nickel Ni mg/kg Ts ,2 4,7 4,8 4,3 5,9 Vanadin V mg/kg Ts ,6 7,1 7,4 6,1 18 Zink Zn mg/kg Ts Krom 6+ mg/kg Ts 2 10 <0,5 <0,5 <0,5 <0,5 11,4 Av analysresultaten framgår att halten medeltunga kolväten samt kvicksilver överskrider riktvärdet för känslig markanvändning i provpunkterna J2_1,0 samt J3_1,5. I punkten GV_0,5 har motorolja påträffats men utan att haltbestämmas. I samma provpunkt har även sexvärt krom påvisats i en halt över riktvärdet för mindre känslig markanvändning. I övrigt är halterna av föroreningar mycket låga. Värden som överskridet riktvärdet för känslig markanvändning är markerade med orange. Värden som överskridet riktvärdet för mindre känslig markanvändning är markerade med rött. Gul färg markerar ett ämne som är påvisat utan haltbestämning JÖNKÖPING 12

13 I tabell 6 redovisas resultatet av analyser med avseende på klorerade ämnen. TABELL 6 SAMMANSTÄLLNING AV ANALYSSVAR KLORERADE ÄMNEN Prov J1_3,5 J4_3,5 Djup 3,5 3,5 Ämne Enhet Torrsubstans % 85,4 87,8 Diklormetan mg/kg Ts < 0,0050 < 0,0050 Triklormetan mg/kg Ts < 0,0050 < 0,0050 Tetraklormetan mg/kg Ts < 0,0050 < 0,0050 1,1,2-Trikloreten mg/kg Ts < 0,0050 < 0,0050 Tetrakloreten mg/kg Ts < 0,0050 < 0,0050 1,1-Dikloretan mg/kg Ts < 0,0050 < 0,0050 1,2-Dikloretan mg/kg Ts < 0,0050 < 0,0050 1,1,1-Trikloretan mg/kg Ts < 0,0050 < 0,0050 1,1,2-Trikloretan mg/kg Ts < 0,0050 < 0,0050 cis-1,2-dikloreten mg/kg Ts < 0,0050 < 0,0050 trans-1,2-dikloreten mg/kg Ts < 0,0050 < 0,0050 Vinylklorid mg/kg Ts < 0,0050 < 0,0050 Av analysresultaten framgår att halten klorerade ämnen i jordproverna, för samtliga analyserade parametrar, ligger under detektionsgränsen för analysen JÖNKÖPING 13

14 11. SAMMANSTÄLLNING AV ANALYSRESULTAT GRUNDVATTENPROV Kemisk analys grundvatten TABELL 7 REDOVISAR RESULTATEN AV DEN KEMISKA ANALYSEN AV GRUNDVATTENPROVET. OBSERVERA ATT TABELLEN ENDAST VISAR DE ANALYSERADE ÄMNEN SOM FÖREKOMMER I MÄTBARA HALTER. ÖVRIGA ANALYSERADE ÄMNEN FÖREKOMMER I HALTER UNDER DETEKTIONSGRÄNSEN OCH VISAS INTE AV UTRYMMESSKÄL. FÖR FULLSTÄNDIG REDOVISNING HÄNVISAS TILL BILAGD ANALYSRAPPORT. Provtagningsdag Provpunkt GV Ämne Enhet Bens(a)antracen µg/l 0,056 Krysen µg/l 0,048 Benso(b,k)fluoranten µg/l 0,11 Benso(a)pyren µg/l 0,065 Indeno(1,2,3-cd)pyren µg/l 0,045 Summa cancerogena PAH µg/l 0,33 Fenantren µg/l 0,045 Antracen µg/l 0,011 Fluoranten µg/l 0,12 Pyren µg/l 0,12 Benso(g,h,i)perylen µg/l 0,041 Summa övriga PAH µg/l 0,35 Summa PAH med hög µg/l 0,37 Arsenik As (filtrerat) mg/l 0,0028 Barium Ba (filtrerat) mg/l 0,078 Bly Pb (filtrerat) mg/l 0,00019 Kobolt Co (filtrerat) mg/l 0,00052 Koppar Cu (filtrerat) mg/l 0,0024 Krom 6+ mg/l Se kommentar Krom Cr (filtrerat) mg/l 0,00029 Nickel Ni (filtrerat) mg/l 0,0025 Vanadin V (filtrerat) mg/l 0,00085 Zink Zn (filtrerat) mg/l 0,0016 Kemisk kommentar: Cr6+: <0,40 μg/l (Analys utförd av ALS Scandinavia AB) Mycket hög halt, Bedömningsgrunder för grundvatten Måttlig halt, Bedömningsgrunder för grundvatten Mycket låg halt, Bedömningsgrunder för grundvatten Viss påverkan, VROM 2000 Kraftig påverkan, VROM 2000 Nära kraftig påverkan, VROM 2000 Riktvärde saknas JÖNKÖPING 14

15 Av analysresultatet för grundvattenprovet GV kan man konstatera huvuddelen av de analyserade ämnena förekommer i halter under detektionsgränsen. För många ämnen saknas gräns- eller riktvärden varför de inte har kommenterats. Vid jämförelse med SGU:s bedömningsgrunder för grundvatten och holländska riktvärden i VROM 2000 kan man konstatera att halten av vissa kolväten bedöms som mycket hög och alltså utgör en stark påverkan på grundvattnet. Skulle vattnet bedömas enligt kriterierna för dricksvatten, skulle vattnet ses som otjänligt. Man kan även konstatera att det förekommer arsenik och nickel i grundvattenprovet i måttlig halt. 12. BEDÖMNING AV ANALYSRESULTAT Bedömningen av analysresultaten har gjorts utifrån Naturvårdsverkets riktlinjer för bedömning av förorenad mark, rapport 4918, SGU:s rapport 2013:01 Bedömningsgrunder för grundvatten samt riktvärden i VROM 2000 Streefwaarden en interventiewaarden, Holland. Vidare har jämförelse gjorts med riktvärden som tillämpas vid hantering av avloppsvatten eller länshållningsvatten i kommunerna Göteborg, Stockholm och Jönköping. Viktigt att notera är att det för många av de analyserade ämnena inte finns några riktvärden att förhålla sig till, vilket försvårar bedömningen. Att det saknas ett riktvärde innebär inte att det är fritt att släppa ut ämnet. Då marken på fastigheten Flora 5 är avsedd för bostadsbebyggelse, är kravet att marken uppfyller riktvärdena gällande känslig markanvändning, d.v.s. en sådan kvalitet på marken som inte begränsar dess användningsområde. Marken ska ha en sådan kvalitet att alla grupper av människor kan vistas på den permanent under en livstid utan att ta skada. Riktvärdena för känslig markanvändning har därför använts för att bedöma föroreningssituationen och behovet av åtgärder. Jord Av erhållna analysresultat kan konstateras att det överlag förekommer en mycket låg halt av de flesta analyserade ämnen i uttagna prover. I två prover (J2_1,0 & J3_1,5) har dock kvicksilver påvisats i halter över riktvärdet för känslig markanvändning (KM) och i en provpunkt (GV_0,5) har sexvärt krom påträffats i en halt som överstiger riktvärdet för mindre känslig markanvändning (MKM) och i samma provpunkt påvisades även motorolja, men utan haltbestämning. Gällande klorerade ämnen har sådana inte påträffats i halter över detektionsgränsen. Enligt protokollet för jordlagerföljden är fastigheten utfylld med massor ner till ett djup om ca 1,4 2,35 meters djup. Detta djup sammanfaller ganska väl med det djup på vilket förorening har påträffats, ca 0,5-2 meter. Slutsatsen är att föroreningarna i huvudsak verkar finnas i fyllnadsmassorna på tomten. Grundvatten Resultaten av grundvattenanalyserna visar att kolvätet Benso(a)pyren samt PAH4, som är summan av benso(b)fluoranten, benso(k)fluoranten, benso(ghi)perylen och indeno(1,2,3-cd)pyren, förekommer i mycket hög halt i grundvattnet medan arsenik och nickel förekommer i måttlig halt. Övriga analyserade parametrar förekommer i halter under detektionsgränsen. För många ämnen saknas riktvärden och halterna för dessa har därför inte kommenterats. Det går inte med säkerhet att uttala sig om källan till dessa föroreningar ligger utanför eller inom fastigheten, men då det förekommer vissa föroreningar på fastigheten är det rimligt att anta att en del av dessa återfinns i grundvattnet. Samlad bedömning av erhållna analysresultat Erhållna analysresultat visar att det på fastigheten Flora 5 i Jönköping förekommer vissa föroreningar i halter som överstiger riktvärdena för känslig respektive mindre känslig markanvändning. Kravet för att få uppföra bostadsbebyggelse är att marken inte innehåller föroreningar i halter över riktvärdena för känslig markanvändning. Rekommendationen är därför att sanering ska ske av tomten så att riktvärdena för känslig markanvändning inte överskrids. Eftersom provtagningen har skett JÖNKÖPING 15

16 översiktligt, kan inte området som behöver saneras, preciseras i detalj, utan rekommendationen gäller tomten som helhet. Sanering bör ske till det djup där föroreningar inte har påträffats vid analyserna, d.v.s. någonstans mellan 2,5 3 meters djup. Gällande grundvattnet finns vissa föroreningar i detta som kan ha betydelse för hur vattnet ska hanteras vid eventuell länshållning. Avgörande är mottagande recipient, volymen utsläppt vatten samt tiden under vilken utsläppet sker. 13. INMÄTNING AV GRUNDVATTENRÖR GV-rör Beskrivning Nivå markyta RH2000 (m) GV 2 filterrör á 1 m Förlängningsrör 1,95 m. Material PEH 50 mm Ø, Nivå ök RH2000 (m) 90,81 90,76 86,81 Nivå spets RH2000 (m) Röret är kapat strax under markytan och försett med däxel i gjutjärn. Runt rörets filterdel är det lagt filtersand från botten till något ovan filterröret och därefter påfyllt med material från borrhålet. Vid rörets överdel är det lagt ca cm bentonittätning. Rörets läge på fastigheten framgår av figur MÄTNING AV GRUNDVATTENYTA OCH VATTENVOLYM Mätning av grundvattenyta och vattenvolym i röret utfördes den 14 maj Efter montering av grundvattenröret i provpunkt GV fick röret stå orört ca 3 timmar innan grundvattennivån mättes. Grundvattenytan mättes med akustiskt lod från övre kanten av grundvattenröret. En förnyad mätning gjorde den 21 maj Vattenvolym är beräknad utifrån PEH-rörets innermått, 40 mm. I samband renspumpning och omsättningspumpning, gjordes kontroll av lukt och utseendet hos det uppumpade vattnet, varvid ingen särskild lukt kunde noteras från vattnet. Inledningsvis var vattnet mycket grumligt, men klarnade eftersom. Provpunkt Rörlängd (mm) GV-yta (mm) GV-volym i rör (l) GV Ca 2,2 GV (kapat) 2190 Ca 2, JÖNKÖPING 16

17 15. MARKFÖRHÅLLANDEN - JORDLAGERFÖLJD I tabellen nedan redovisas en sammanställning av jordartsföljden som utfördes av John Karlsson/ BGK AB. Redovisningen är en sammanfattning utifrån jordartsprotokollet. För fullständig information hänvisas till fältprotokollet för skruvprovtagning. Provpunkt Beskrivning J1 Mull 0 0,35 m. I huvudsak sand 0,35 2,35 m. Därefter mellansand till 3,55 m. Slutligen grusig mellan- och grov sand till 4,0 m. Fyllning till 2,35 m. J2 J3 J4 GV Asfalt i markytan. 0,05 0,25 m sand, grus. 0,25 0,4 m asfaltrester. 0,4 2,0 m i huvudsak sand med lite mull. 2,0 3,25 m mellansand. Slutligen grusig grov sand till 4,0 m. Fyllning till 2,0 m. 0 0,25 m sand, grus. 0,25 1,0 m sand, lite mull. 1,0 1,5 m sand, lite mull, glasbitar. 1,5 2,0 m i huvudsak sand med lite mull djupare. 2,0 3,0 m mellansand. 3,65 4,0 m grusig grov sand. Fyllning till 2,0 m. Asfalt i markytan. 0,05 0,3 m sand, grus. 0,3 1,4 m i huvudsak sand med lite mull. 1,4-2,0 m mellansand. 2,0 3,0 m mellan- och grov sand. 3,0 4,0 m grusig mellan- och grov sand. Fyllning till 1,4 m. Asfalt i markytan. 0,05 0,5 m sand, grus. 0,5 2,0 m sand. 2,0 2,4 m mellansand. 2,4 3,0 m mellan- och finsand. 3,0 3,4 m mellansand. 3,4 4,0 m grusig mellan- och grov sand. Fyllning till 2,0 m JÖNKÖPING 17

18 16. RISKBEDÖMNING Vid en genomgång av analysresultaten konstateras att föroreningsgraden är låg för majoriteten av de analyserade ämnena. Några ämnen förekommer i halter över riktvärdena för känslig markanvändning och något enstaka ämne över riktvärdet för mindre känslig markanvändning. De föroreningar som har påträffats förefaller vara begränsade till lagret med fyllnadsmassor, d.v.s. till ett djup om ca 2 meter. Vid 3 meters djup har inga föroreningar över riktvärdena för känslig markanvändning påvisats alternativet ligger halterna av analyserade ämnen under detektionsgränsen. Det har även påvisats vissa föroreningar i grundvattenprovet, framförallt av vissa kolväten samt metaller, men då undersökningen endast har varit översiktlig, går det inte att uttala sig om föroreningarna i grundvattnet kommer från fastigheten eller har transporterats dit med grundvattenströmmen. Det är därför oklart i vilken omfattning ett avlägsnande av jordmassor kommer att påverka innehållet av föroreningar i grundvattnet. Sammanfattningsvis bedöms föroreningssituationen på fastigheten inte vara särskilt omfattande, men föroreningar medför en viss risk för spridning av föroreningar med grundvattenströmmen och av denna anledning finns skäl att vidta vissa försiktighetsåtgärder, vilka redovisas under rubriken rekommendation. 17. REKOMMENDATION Till följd av resultaten av markundersökningen är rekommendationen att sanering ska ske av tomten så att riktvärdena för känslig markanvändning inte överskrids i kvarvarande jordmassor. Eftersom provtagningen har skett översiktligt, kan inte området som behöver saneras, preciseras i detalj, utan rekommendationen gäller tomten som helhet. Sanering bör ske ner till det djup där föroreningar inte har påträffats vid analyserna, d.v.s. åtminstone till 2,5-3 meters djup. Fastighetsägaren har i sammanhanget meddelat att schaktning för grundläggning kommer att ske till detta djup och att föroreningarna i och med åtgärden avlägsnas. Innan utsläpp sker av grundvatten (länshållningsvatten) i samband med schaktning, ska samråd hållas med tillsynsmyndigheten, Miljö- och hälsoskyddskontoret i Jönköpings kommun, för att säkerställa korrekt hantering av grundvattnet. 18. AVVIKELSER Provtagning, borrning och montering av grundvattenrör samt provtagning av grundvatten har utförts enligt den provtagningsstrategi som överenskommits med tillsynsmyndigheten, Miljö- och hälsoskyddskontoret i Jönköpings kommun. Inga avvikelser är således noterade JÖNKÖPING 18

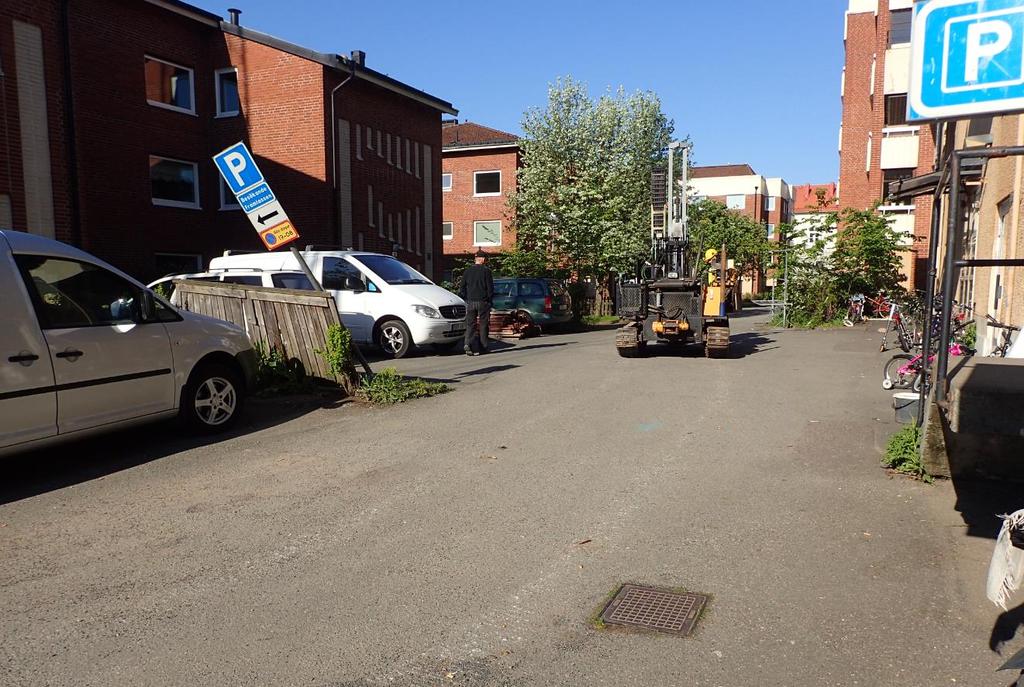

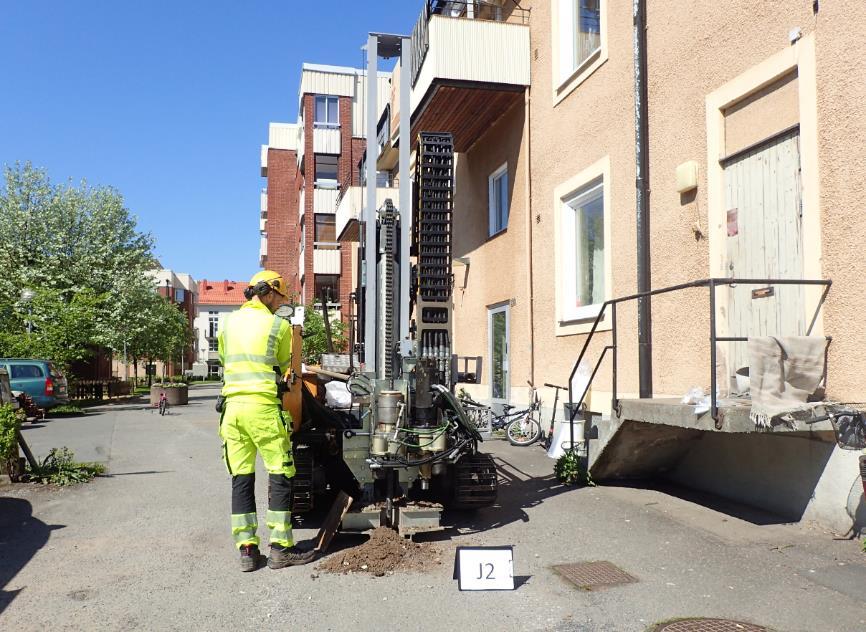

19 19. BILDER FRÅN UNDERSÖKNINGEN Nedanstående bilder är tagna i samband med provtagningen på Flora 5. I ärendet finns fler bilder hos Detectum AB, vilka inte har redovisats i rapporten. Borrning av provhål J2. Borrning av provhål J JÖNKÖPING 19

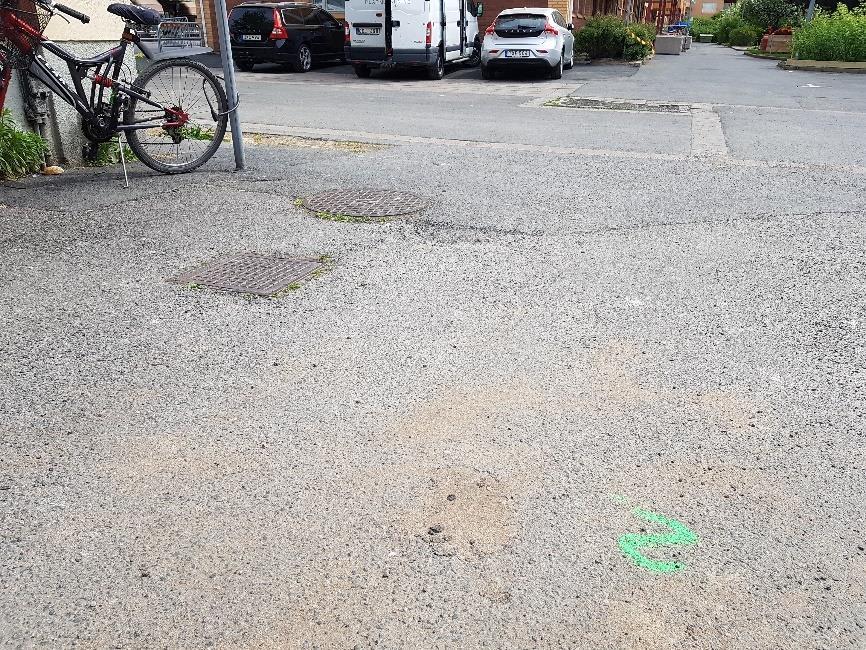

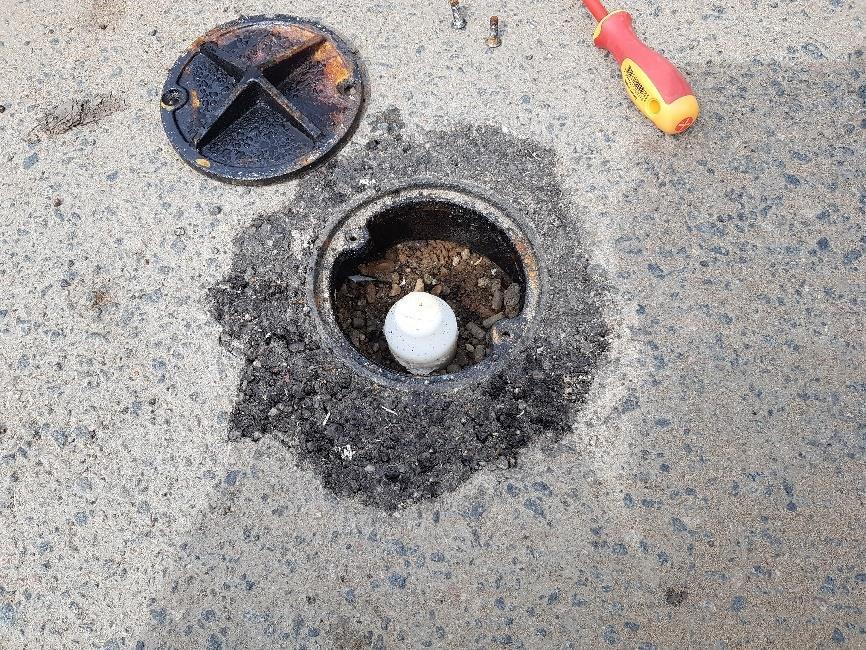

20 Renspumpning av provhål GV med peristaltisk pump. Provpunkt GV försedd med däxel i gjutjärn. Ny asfalt lagd runt däxeln för att laga och jämna till ytan runtomkring. Grundvattenrörets öppning är försedd med lock med gummitätning. Provpunkt J2 rensopad efter provtagning. Övriga provpunkter är också rensopade JÖNKÖPING 20

21 20. BILAGOR # _Jordanalyser # 18_1004_Grundvattenanalys # 18_1004_Protokoll jordlagerföljd JÖNKÖPING 21
