Hydrografi i nätverk Samverkan mellan Lantmäteriet och SMHI

Transkript

1 Hydrografi i nätverk Samverkan mellan Lantmäteriet och SMHI

2 Vikopplar ihop Sveriges alla sjöar och vattendrag i ett sammanhängande nätverk

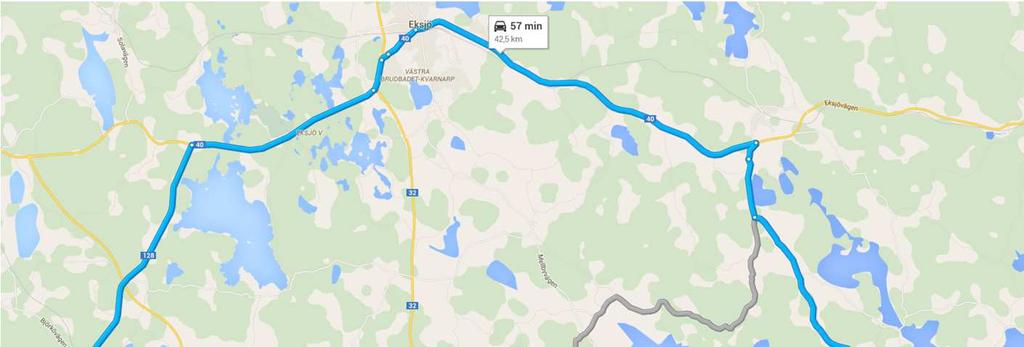

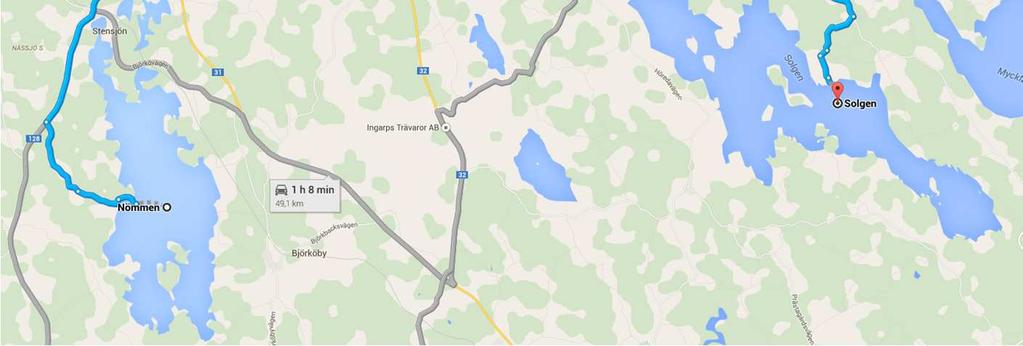

3 Vikopplar ihop Sveriges alla sjöar och vattendrag i ett sammanhängande nätverk Källa: maps.google.se

4 Vikopplar ihop Sveriges alla sjöar och vattendrag i ett sammanhängande nätverk

5 Vikopplar ihop Sveriges alla sjöar och vattendrag i ett sammanhängande nätverk

6 Vikopplar ihop Sveriges alla sjöar och vattendrag i ett sammanhängande nätverk

7 Innehåll Information Beskrivning av de olika produktionsstegen Jämförelse mot Svenskt vattenarkiv (SVAR) från SMHI Produktionsstatus Exempel på användning

8 Information

9 Samverkansprojekt Arbetet utförs under de närmaste åren i samverkan mellan Lantmäteriet och SMHI Målet är att skapa en samlad nationell hydrografi i skala 1: som innehåller sjöar, vattendrag och hydrologiskt nätverk

10 Långsiktiga nyttor av hydrografi i nätverk Ökad samhällsnytta inom hydrografiområdet, särskilt gällande miljö och samhällsskydd, genom att samverka för att skapa efterfrågade, lättillgängliga och kombinerbara data Användare kan analysera sjöar, vattendrag och nätverk i GIS-applikationer på en mer detaljerad nivå Kommuner och länsstyrelser får bättre möjligheter att simulera översvämningar och utsläpp samt att kartlägga hur påverkan sprider sig nedströms i vattensystemet

11 Tillhandahållande Nedladdningstjänst enligt Inspire Nedladdningstjänst enligt Svensk Vattenstandard Visningstjänst enligt Inspire Målsättning: Ha ett antal leveransklara huvudavrinningsområden 2015

12 Produktionssteg

13 Grunddata innan Hydrografi i Nätverk

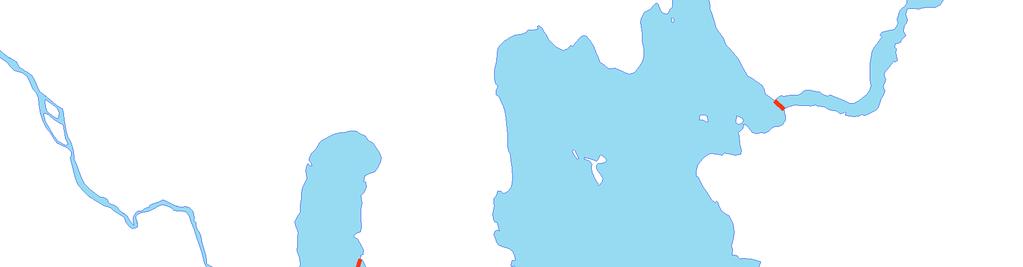

14 Stängningslinjer skapas

15 Vattenytor objektifieras

16 Stomlinjer skapas

17 ID-sättning av Vattenytor

18 ID-sättning av Vattendrag

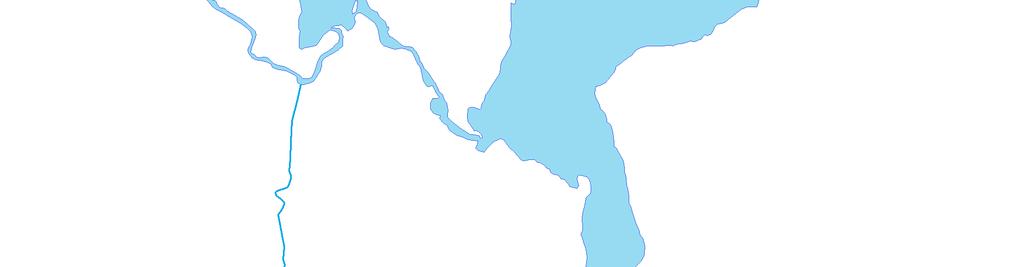

19 Grunddata innan Hydrografi i Nätverk

20 Grunddata efter Hydrografi i Nätverk

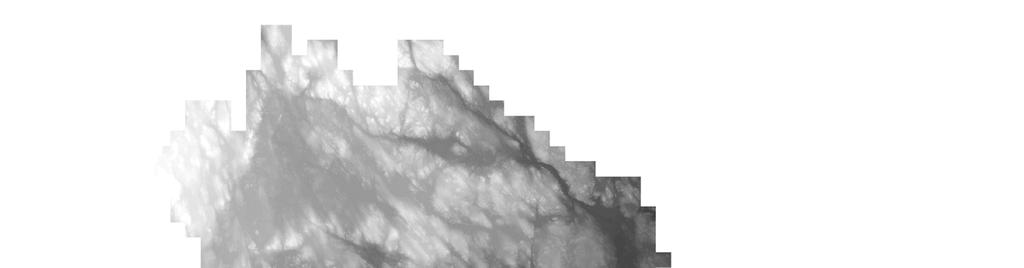

21 Användning av Nationella Höjdmodellen

22 Digitaliseringsriktning = Flödesriktning

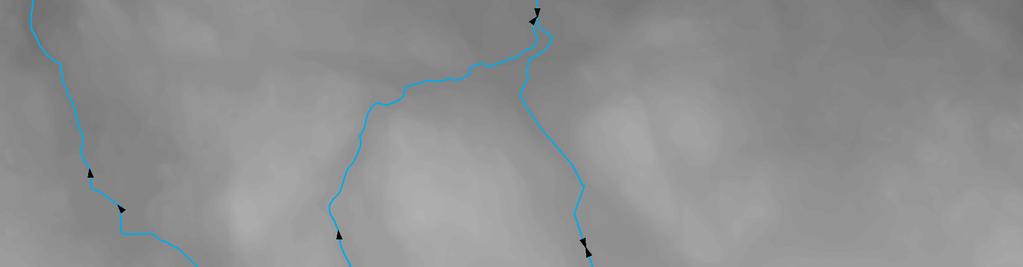

23 Exempel på fel digitaliseringsriktning

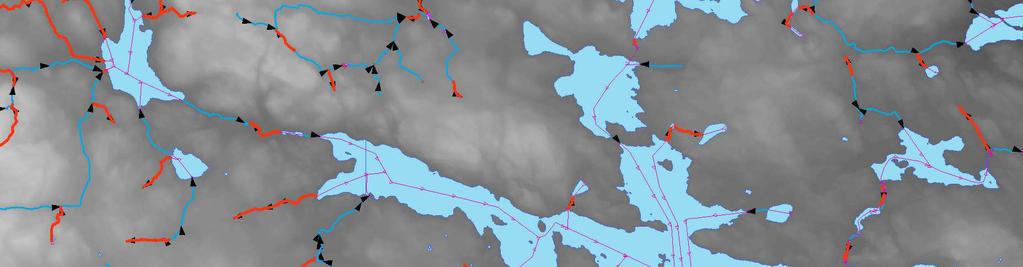

24 Lokalisera vattendrag med fel digitaliseringsriktning

25 Rätta upp vattendrag med fel digitaliseringsriktning

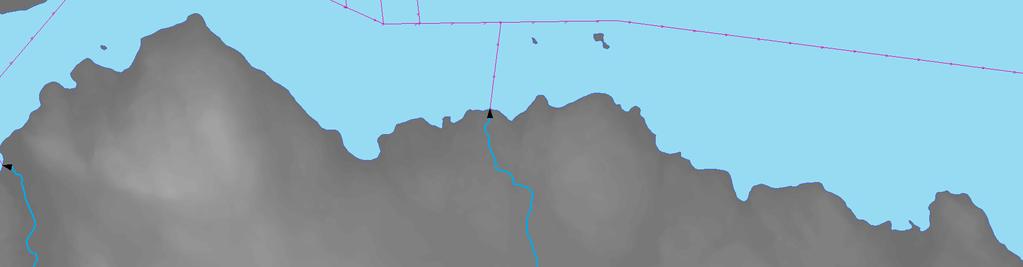

26 Rätt digitaliseringsriktning

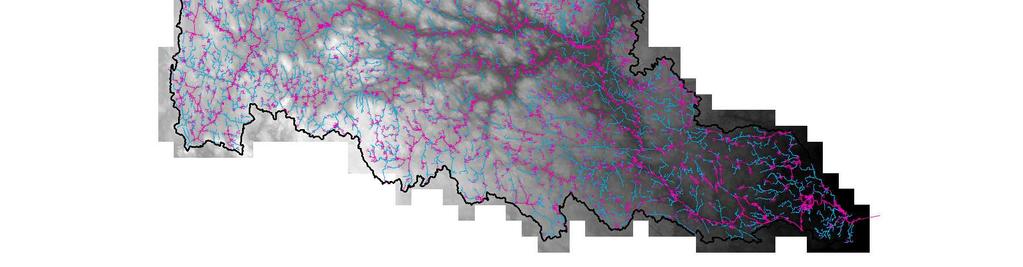

27 Överblick av vattendrag med fel digitaliseringsriktning

28 Överblick av vattendrag med fel digitaliseringsriktning 4345 objekt

29 Kvarvarande fel lokaliseras med nätverket

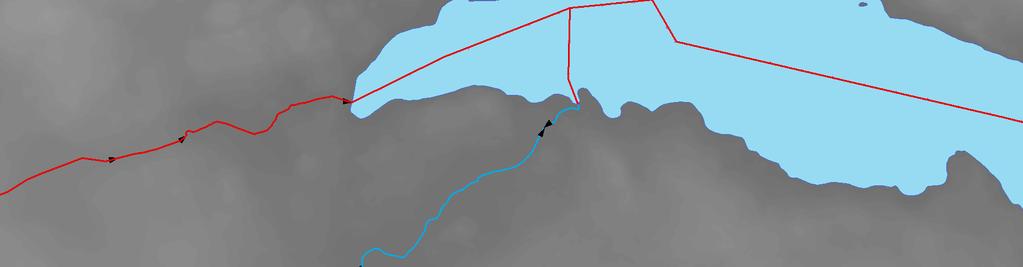

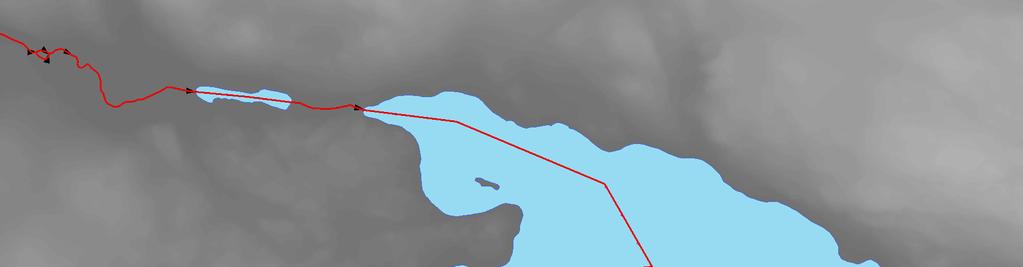

30 Kvarvarande fel lokaliseras med nätverket

31 Kvarvarande fel rättas upp

32 Skapa stängningslinjer och stomlinjer Manuellt arbete Utförs inom indexrutor (1 x 1 mil) Sju personer utför arbetet Bedömningar var stängningslinjer skapas Samverkan med SMHI som kontrollerar arbetet.

33 ID-sättning och flödesriktning Både manuellt och automatiskt arbete Använder Modelbuilder i ArcGIS Utförs inom avrinningsområden Två personer utför arbetet Städar upp och snyggar till Samverkan med SMHI som kontrollerar arbetet

34 Lantmäteriets Hydrografidata Linjer som representerar vattenflödets riktning Polygoner för vattendrag, sjöar och mindre vattensamlingar Polygoner är avgränsade i inlopp, utlopp, mynningar och fördämningar Havsvattenytan är en polygon med unik identitet Alla skapade hydroobjekt har unika identiteter Ortnamn från ortnamnsregistret

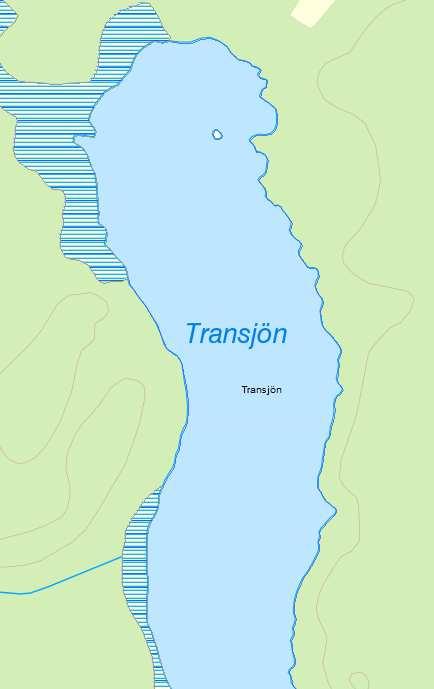

35 Ortnamn exempel

36 Jämförelse mot Svenskt vattenarkiv (SVAR)

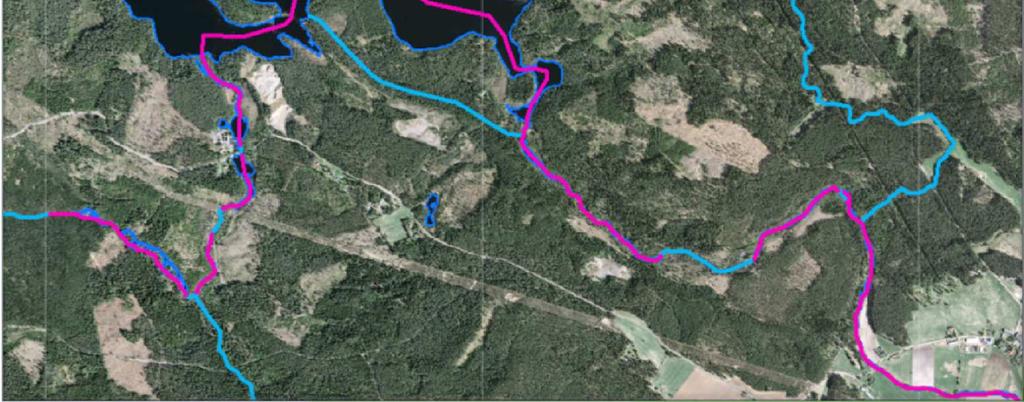

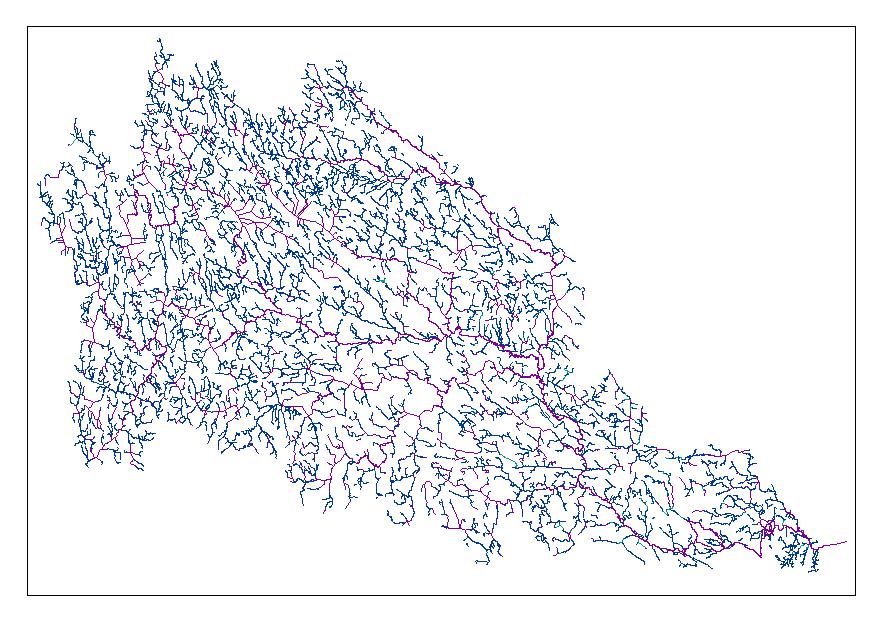

37 Emån flödeslinjer Hydrografi SVAR 2012_2 i Nätverk 1615 km 4580 km

38 Vattenytor Emån SVAR Hydrografi 2012_2 i 570 Nätverk ytor 260 km ytor 280 km 2

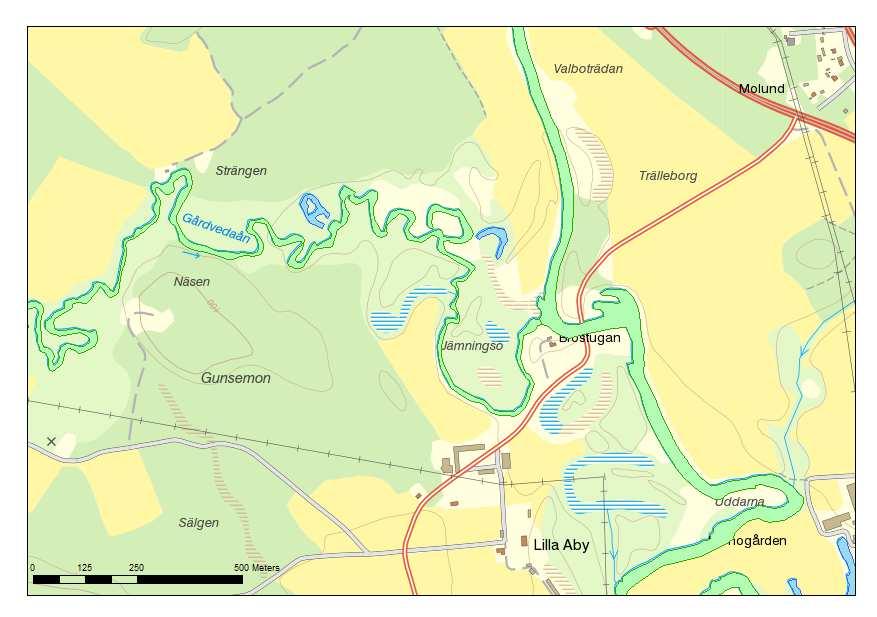

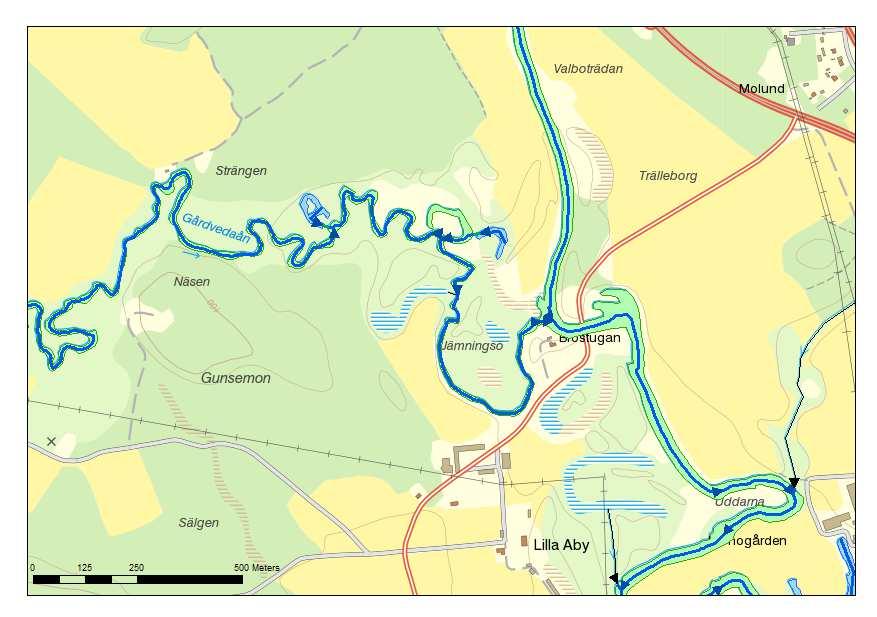

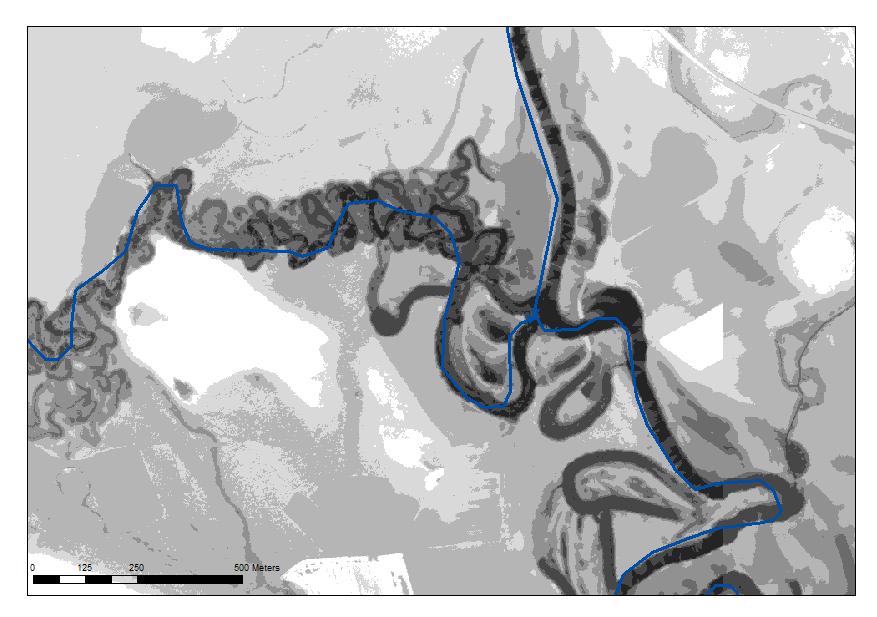

39 Gårdvedaån Gårdvedaån SVAR Hydrografi 2012 i Nätverk

40

41 Produktionsstatus

42 Produktion

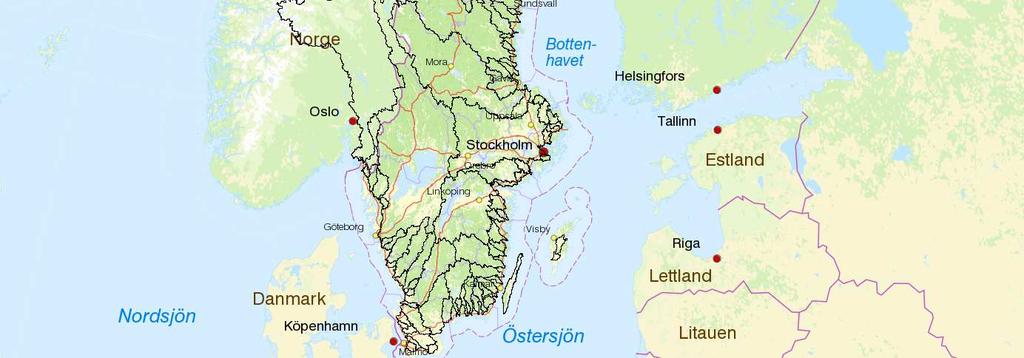

43 Avrinningsområden

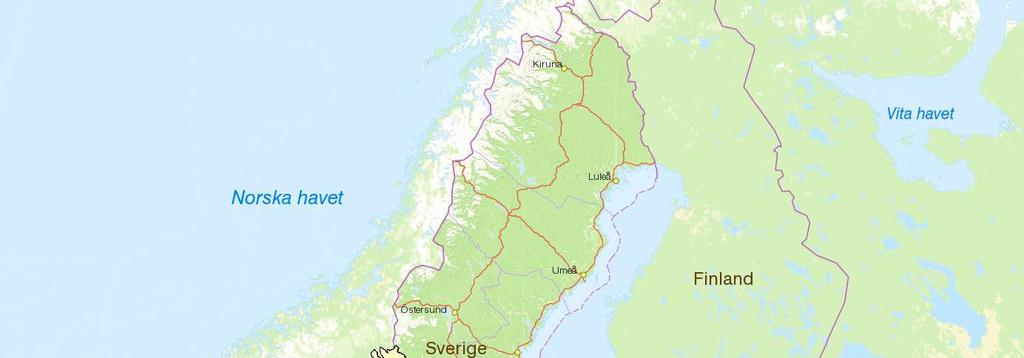

44 Produktionsstatus

45 Exempel på användning

46 Emåns avrinningsområde

47 Emåns avrinningsområde

48 Sök efter ett Vattendrag

49 Sök objekt uppströms

50 Resultatet av sökningen uppströms

51 Resultatet av sökningen nedströms

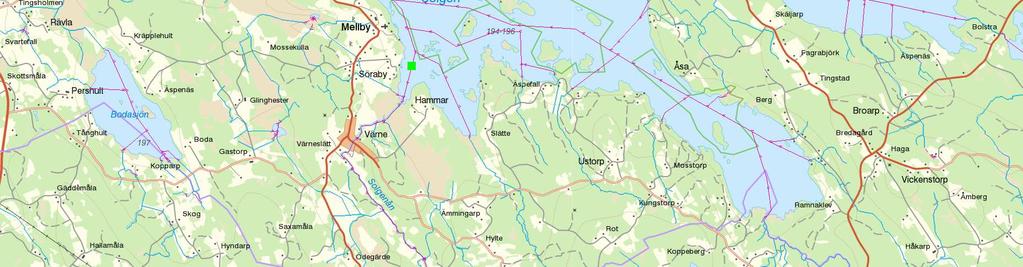

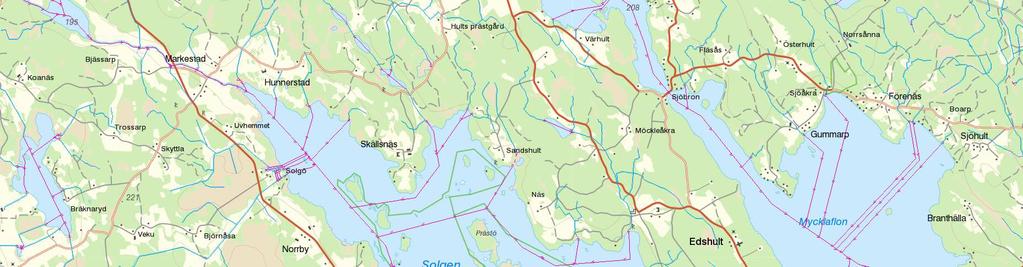

52 Sök objekt uppströms Solgen

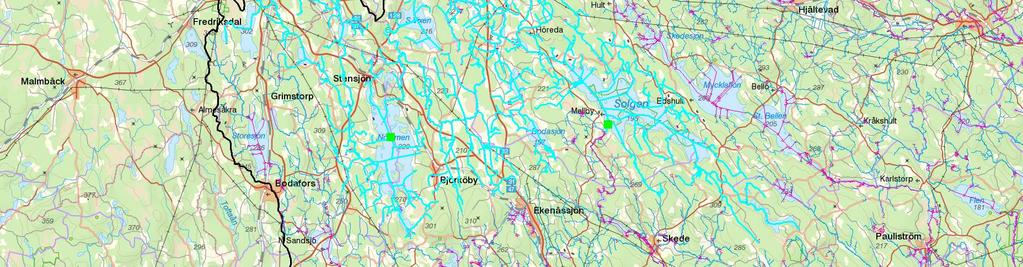

53 Objekt uppströms Solgen

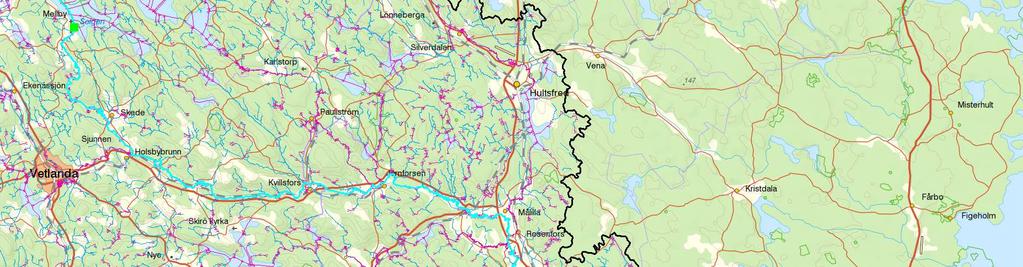

54 Objekt nedströms Solgen

55 Egen hemsida på lantmateriet.se Projektinformation på lantmateriet.se

56 Frågor? Tack så mycket!
