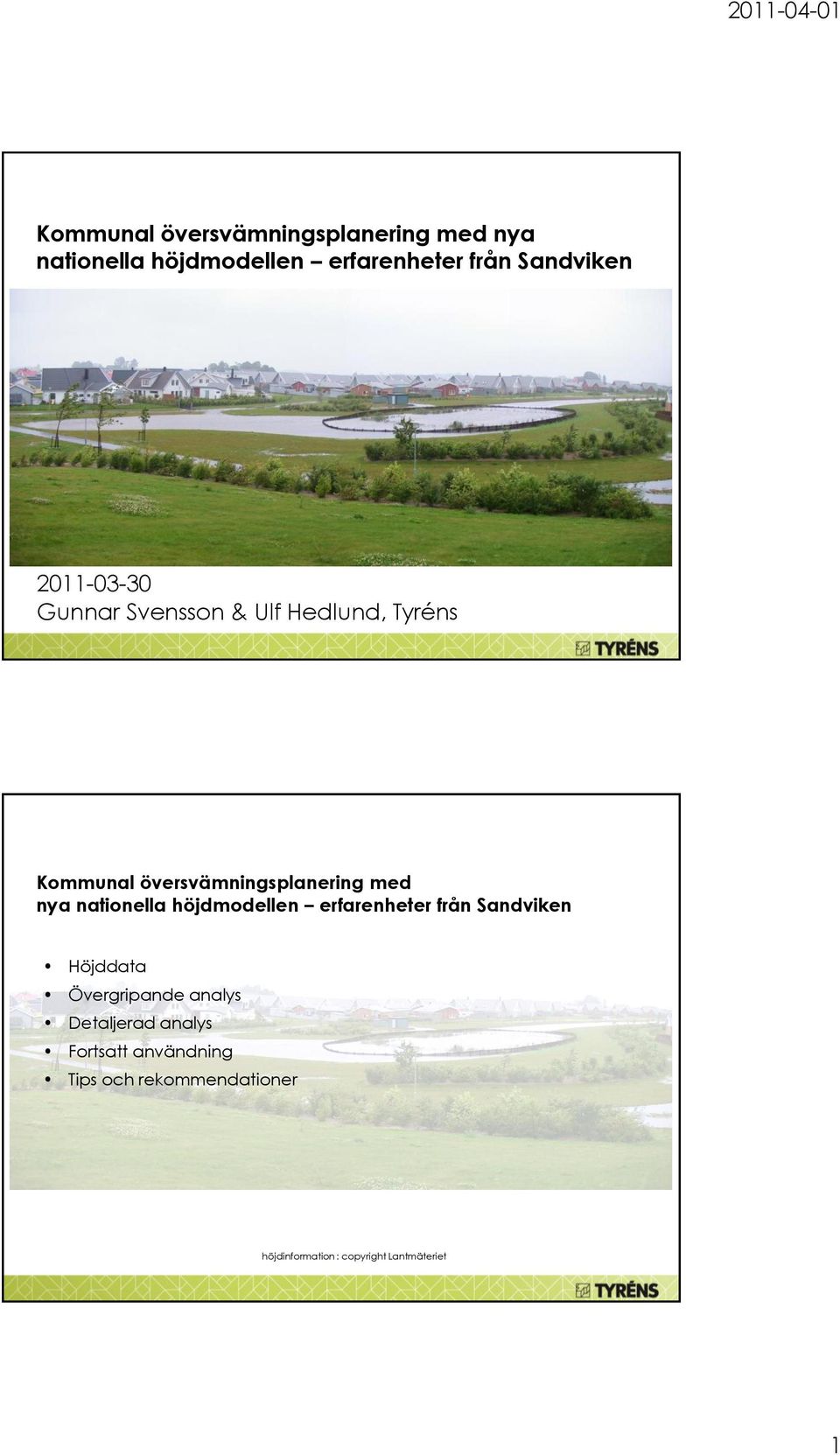

1 Kommunal översvämningsplanering med nya nationella höjdmodellen erfarenheter från Sandviken Gunnar Svensson & Ulf Hedlund, Tyréns Kommunal översvämningsplanering med nya nationella höjdmodellen erfarenheter från Sandviken Höjddata Övergripande analys Detaljerad analys Fortsatt användning Tips och rekommendationer höjdinformation : copyright Lantmäteriet 1

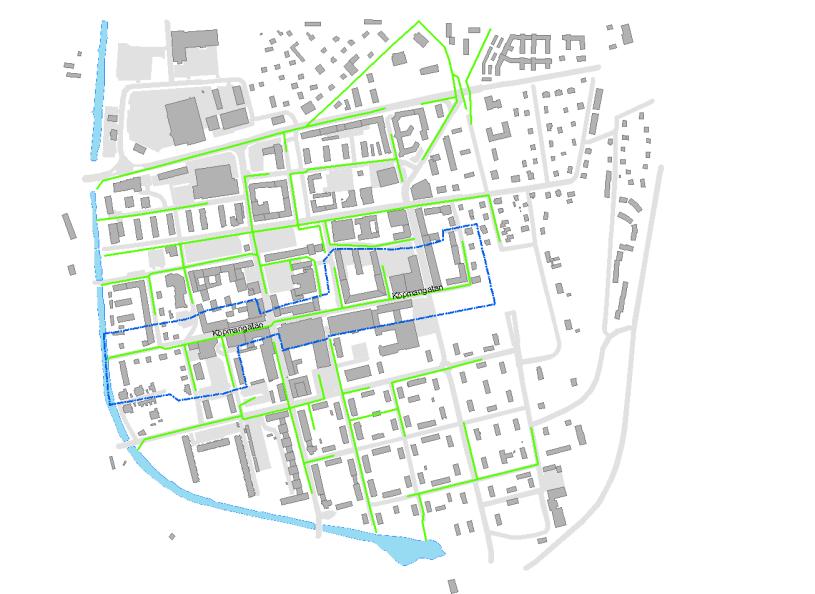

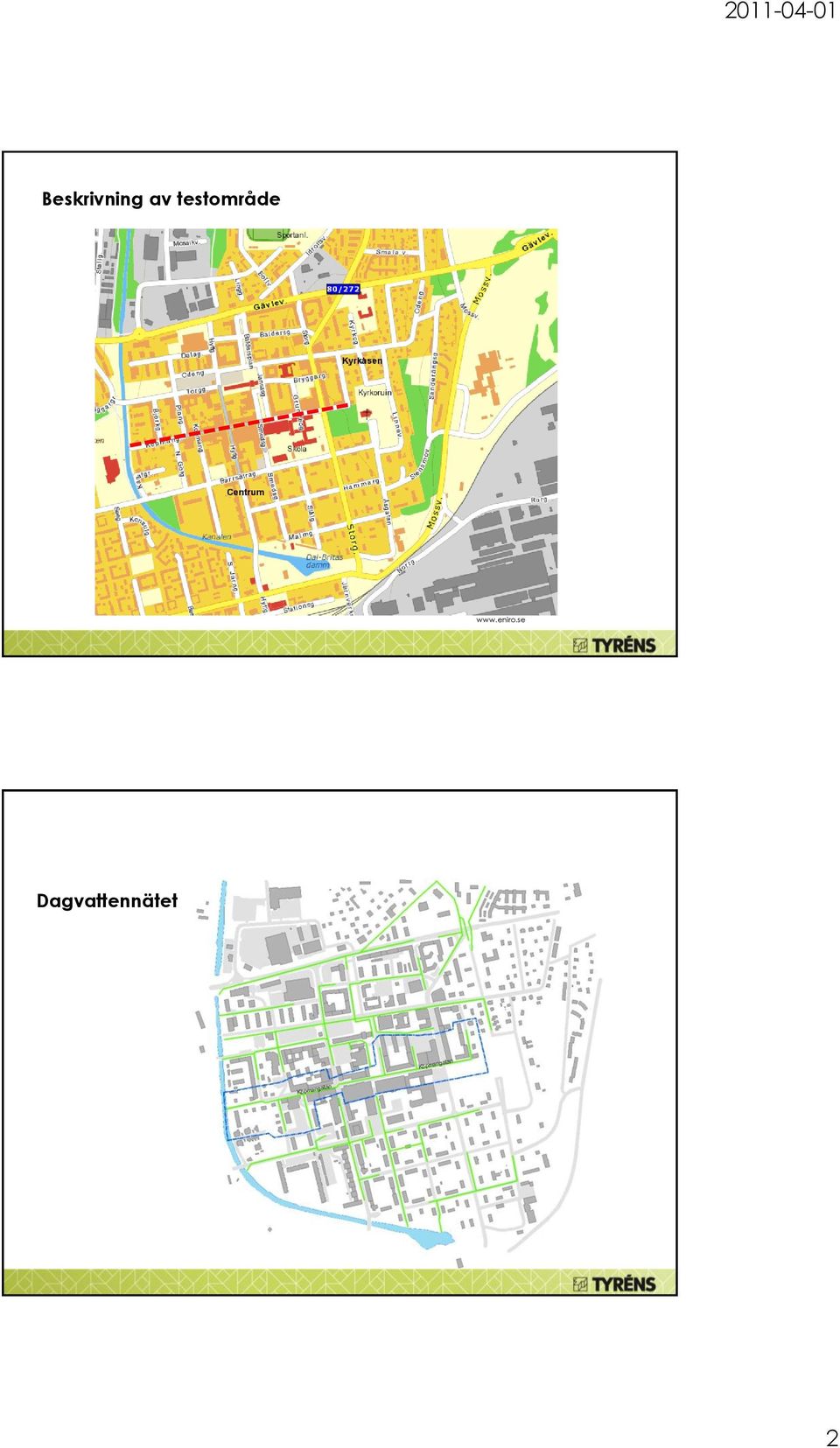

2 Beskrivning av testområde Dagvattennätet 2

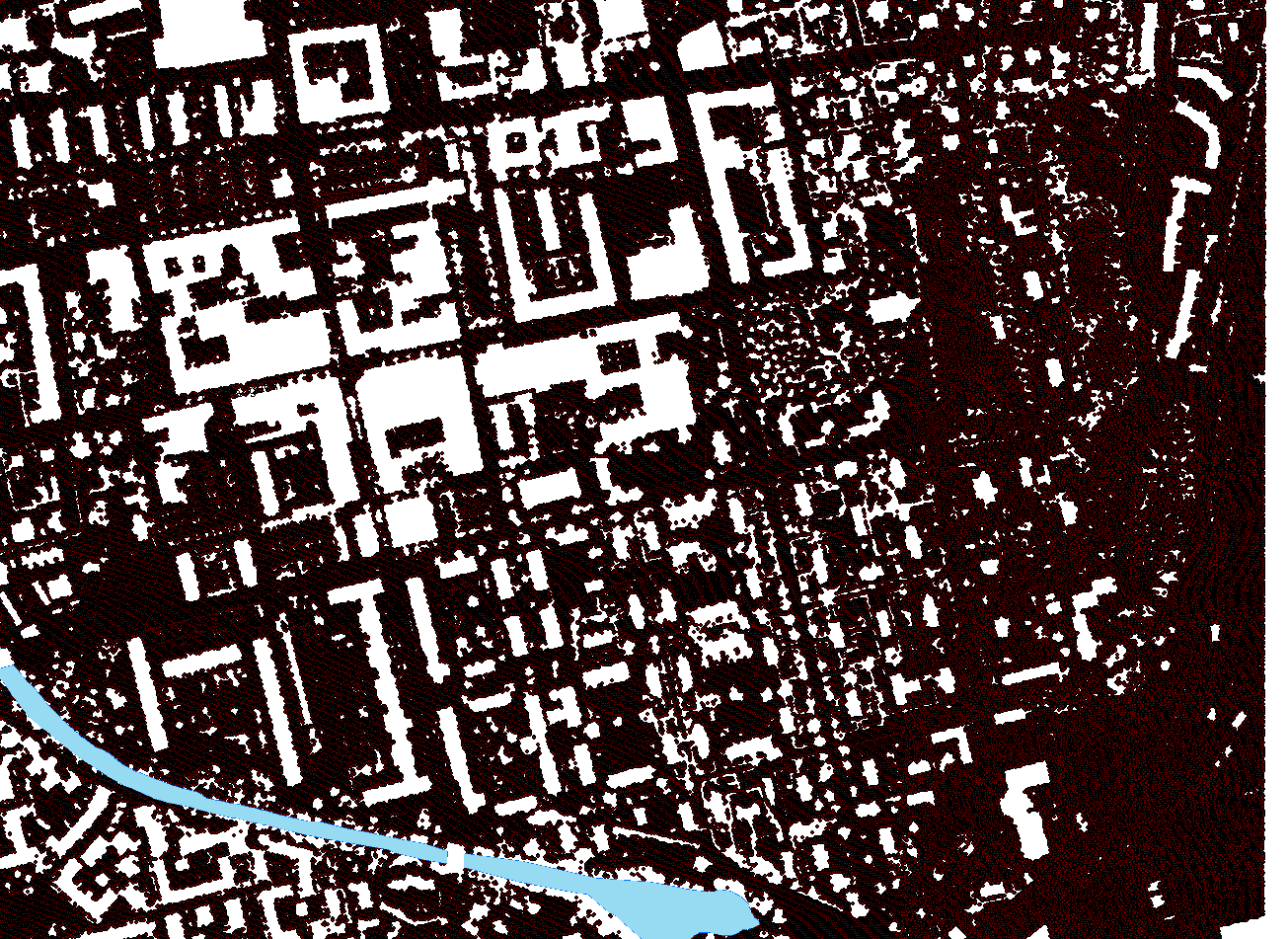

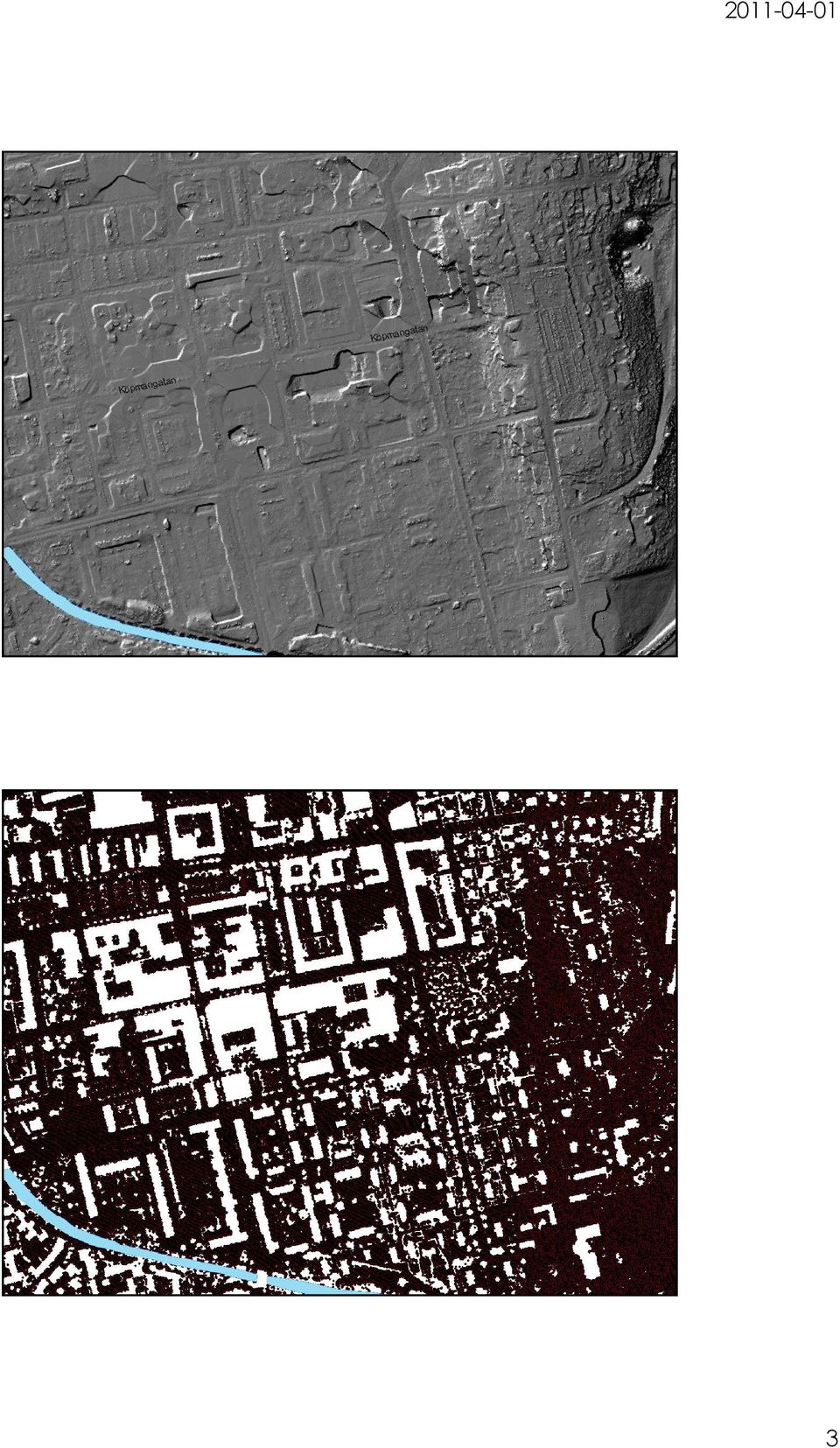

3 3

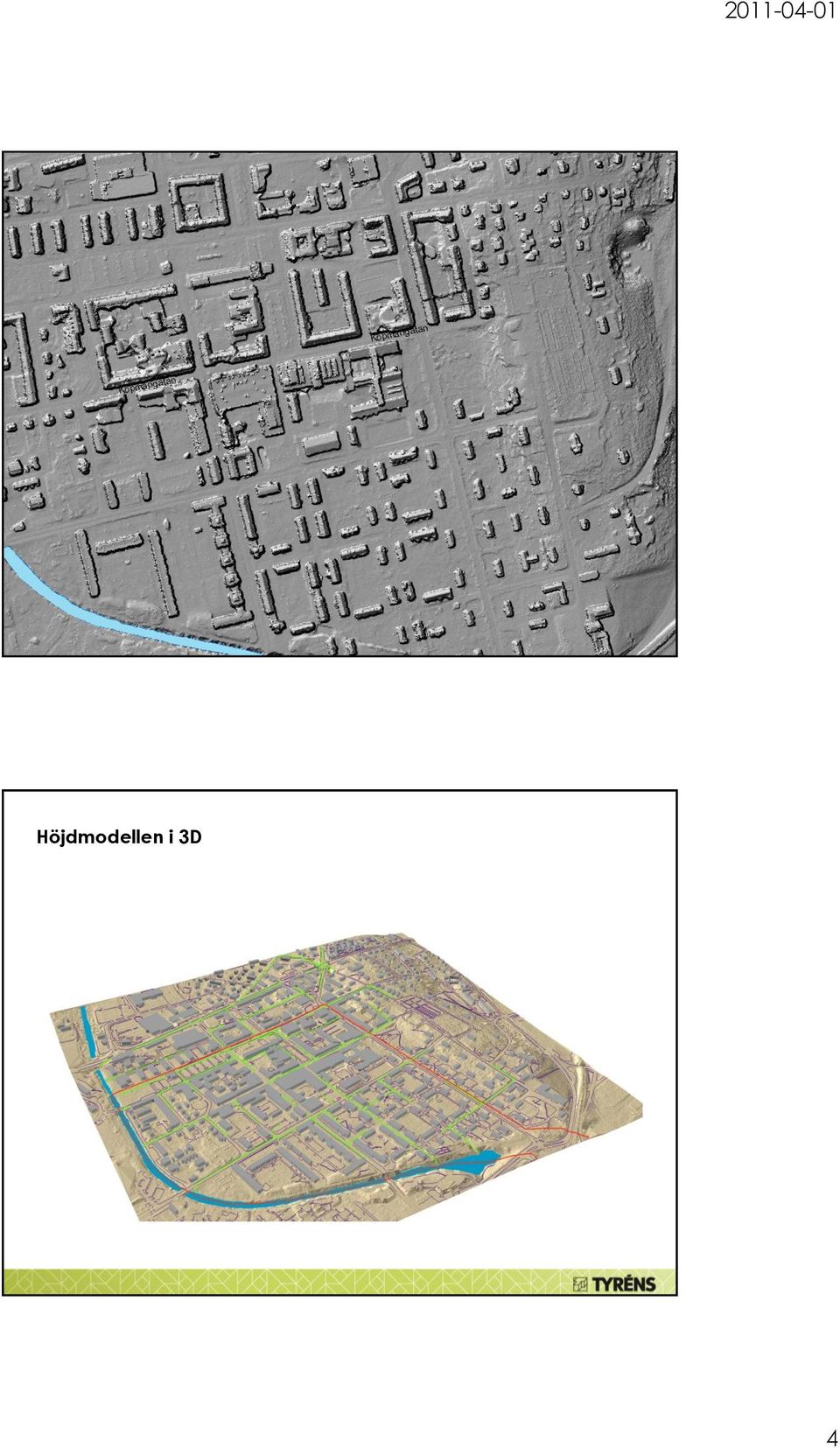

4 Höjdmodellen i 3D 4

5 Punktmoln Meter 0 Ü Meter Ü Kvalitet på höjddata Meter Ü 5

6 Kommunal översvämningsplanering med nya nationella höjdmodellen erfarenheter från Sandviken Höjddata Övergripande analys Detaljerad analys Fortsatt användning Tips och rekommendationer Lokalisering av lågpunkter och översvämningsytor 6

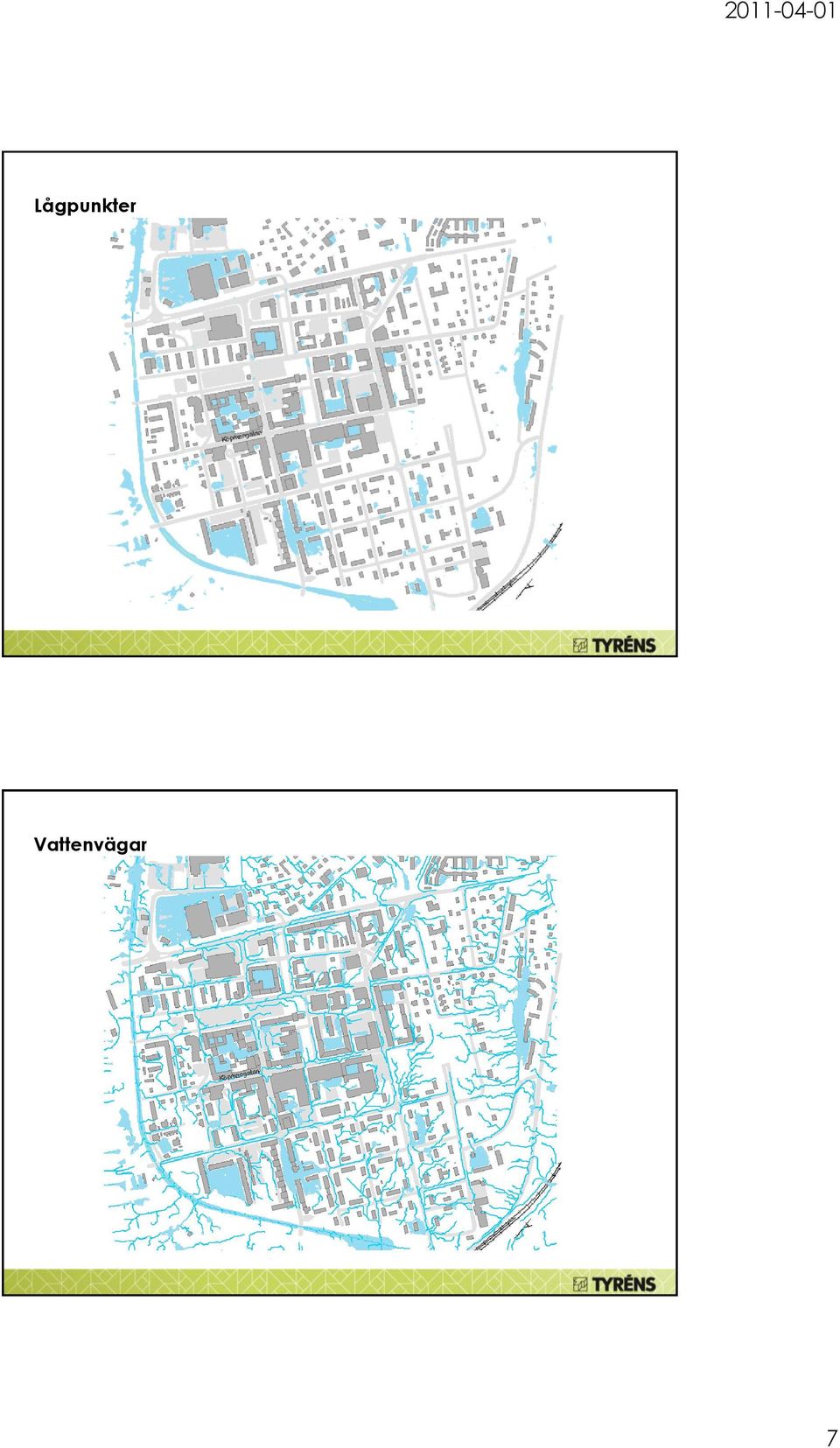

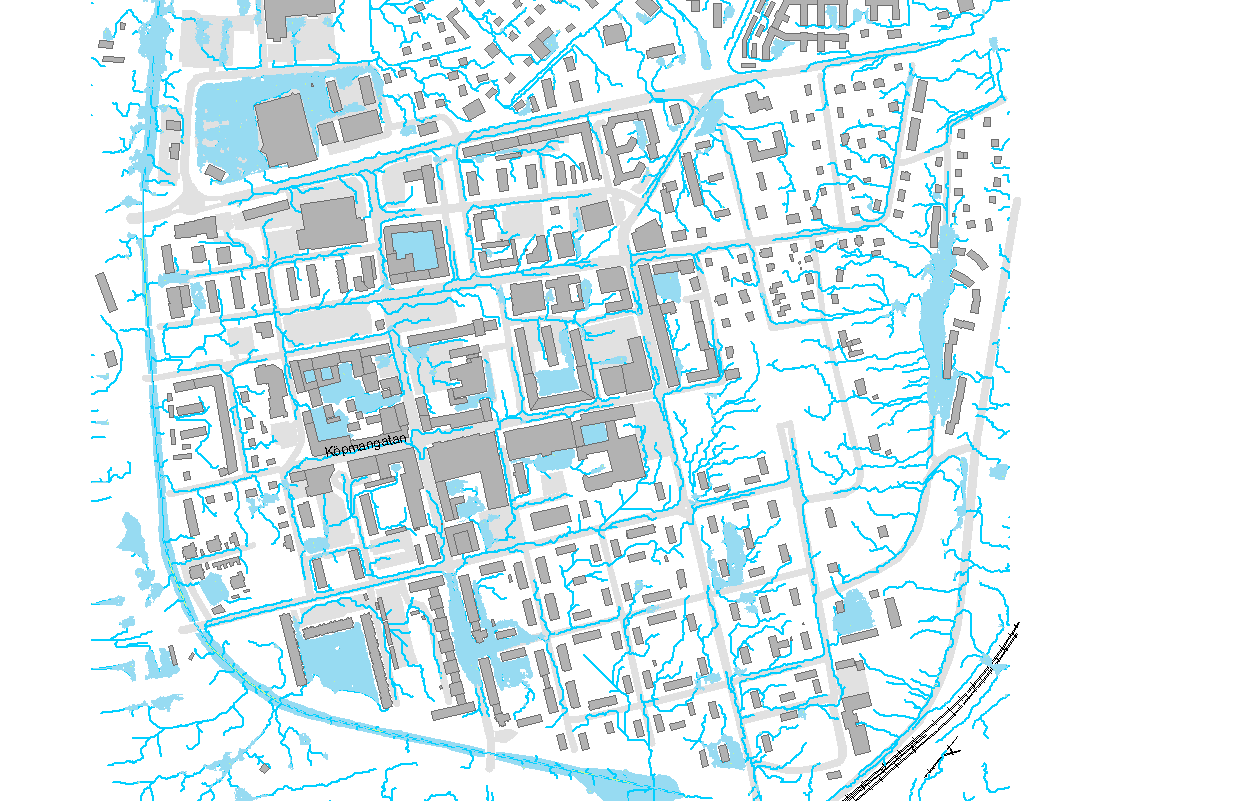

7 Lågpunkter Vattenvägar 7

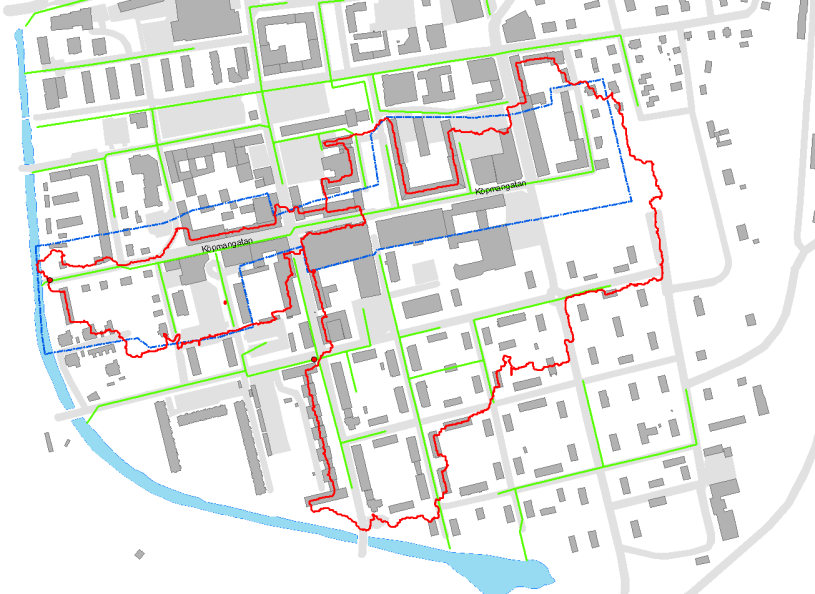

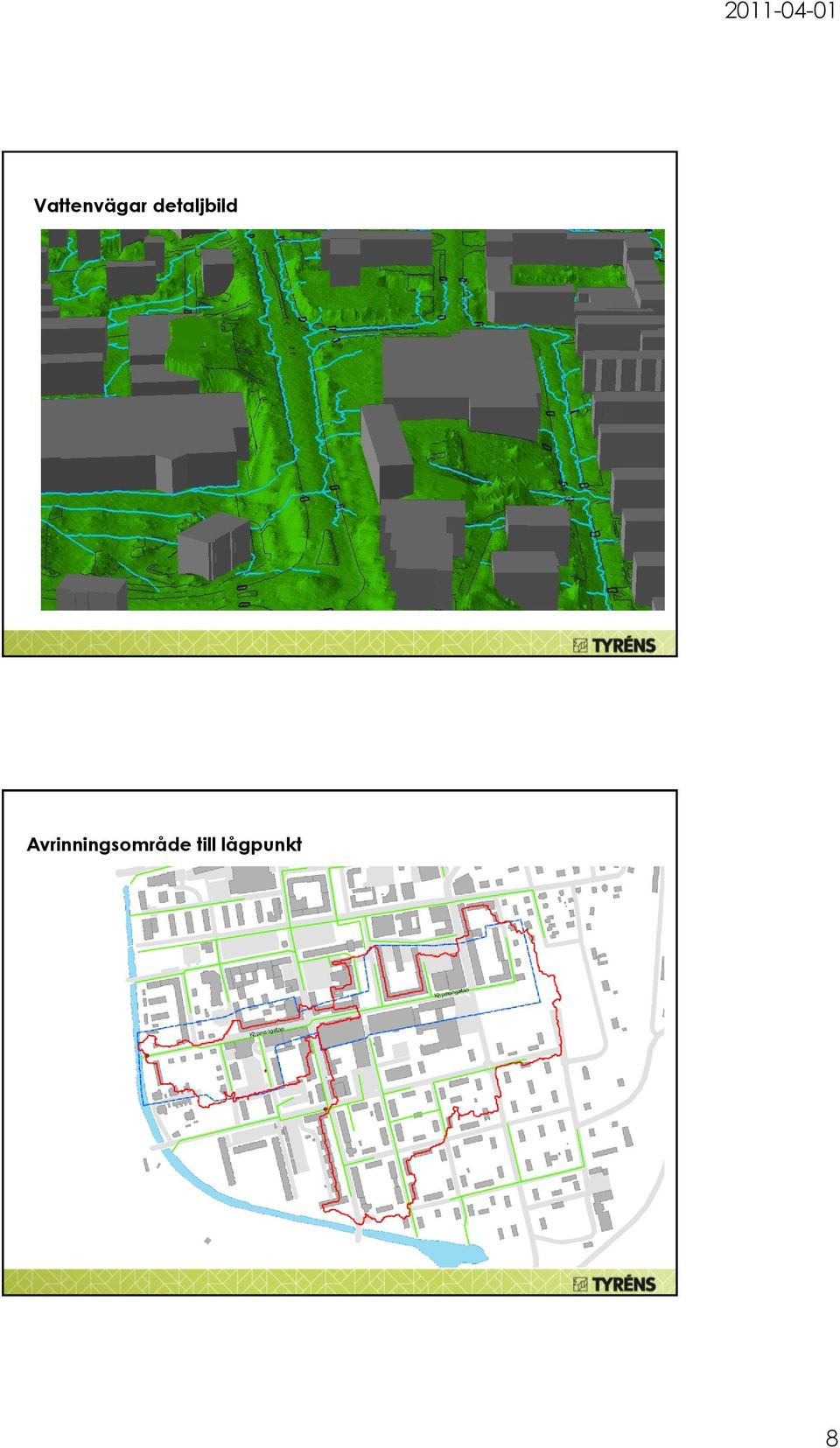

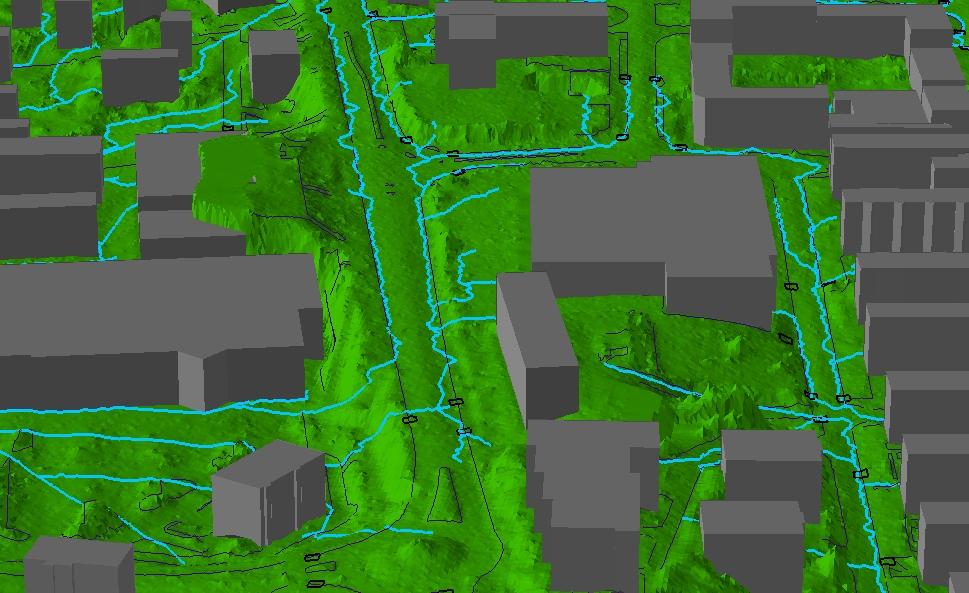

8 Vattenvägar detaljbild Avrinningsområde till lågpunkt 8

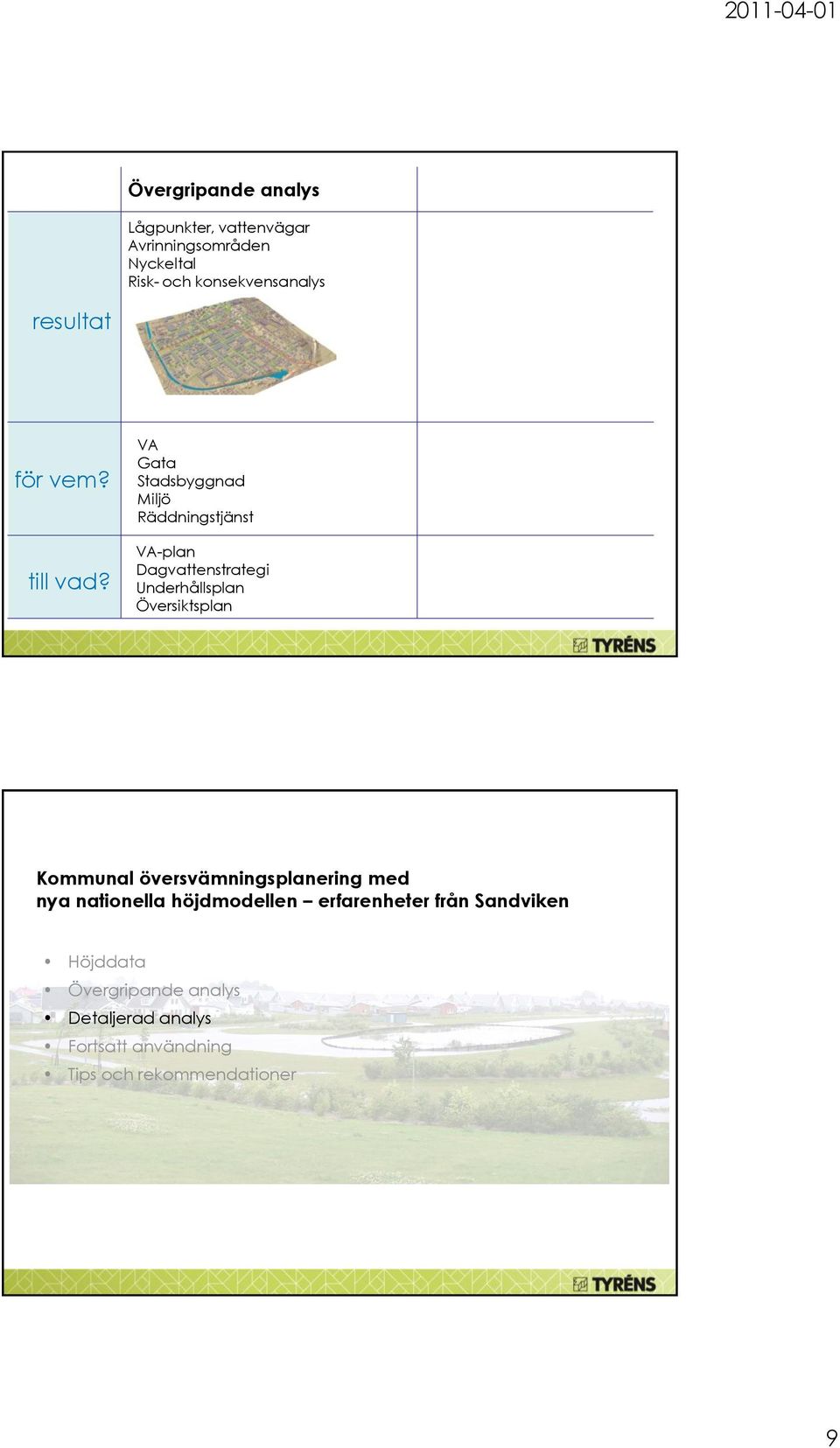

9 Övergripande analys Lågpunkter, vattenvägar Avrinningsområden Nyckeltal Risk- och konsekvensanalys resultat för vem? till vad? VA Gata Stadsbyggnad Miljö Räddningstjänst VA-plan Dagvattenstrategi Underhållsplan Översiktsplan Kommunal översvämningsplanering med nya nationella höjdmodellen erfarenheter från Sandviken Höjddata Övergripande analys Detaljerad analys Fortsatt användning Tips och rekommendationer 9

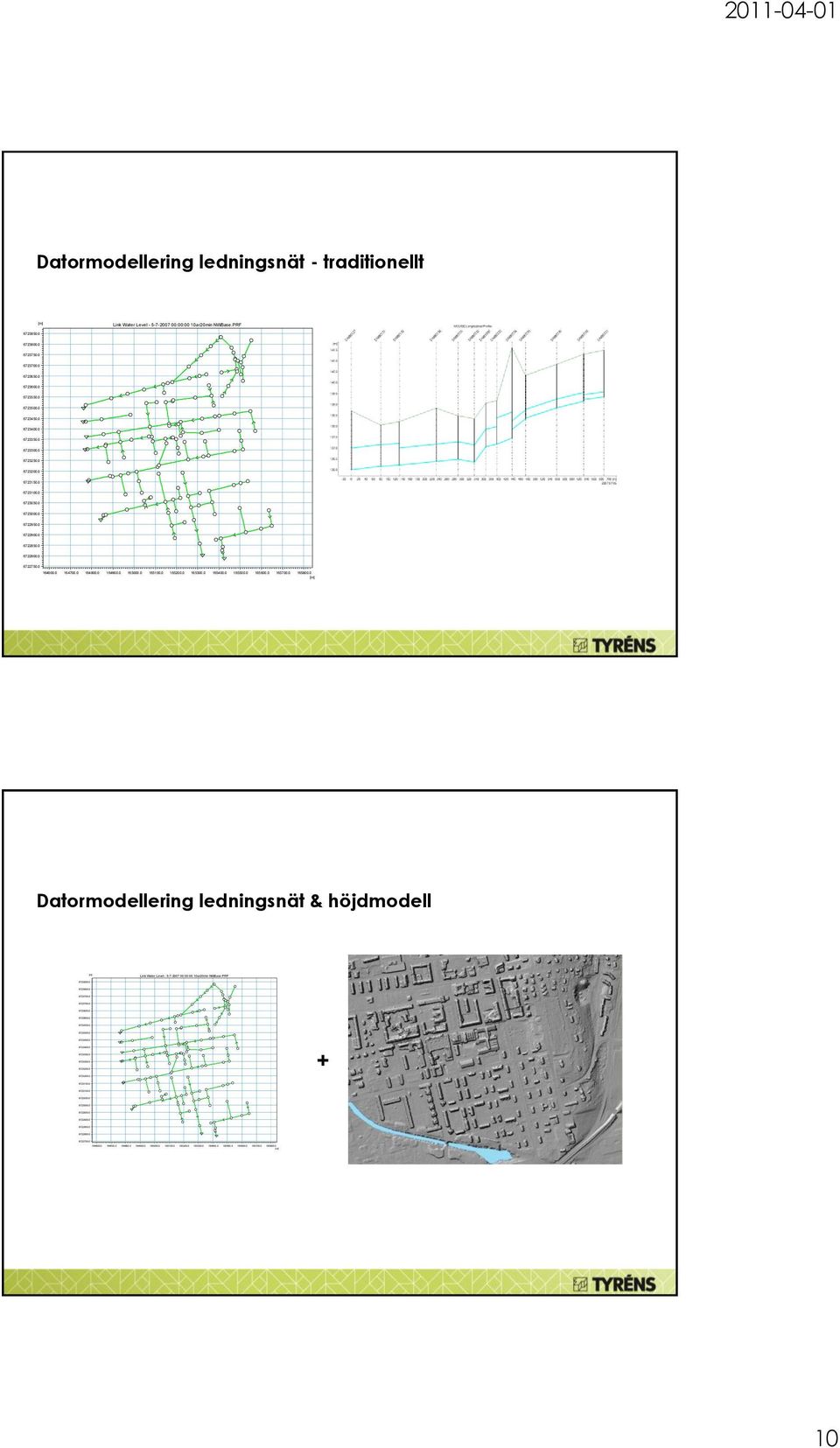

10 " [m] Link Water Level :00:00 10ar20min NWBase.PRF " [m] Datormodellering ledningsnät - traditionellt [m] Link Water Level :00:00 10ar20min NWBase.PRF [m] Datormodellering ledningsnät & höjdmodell + 10

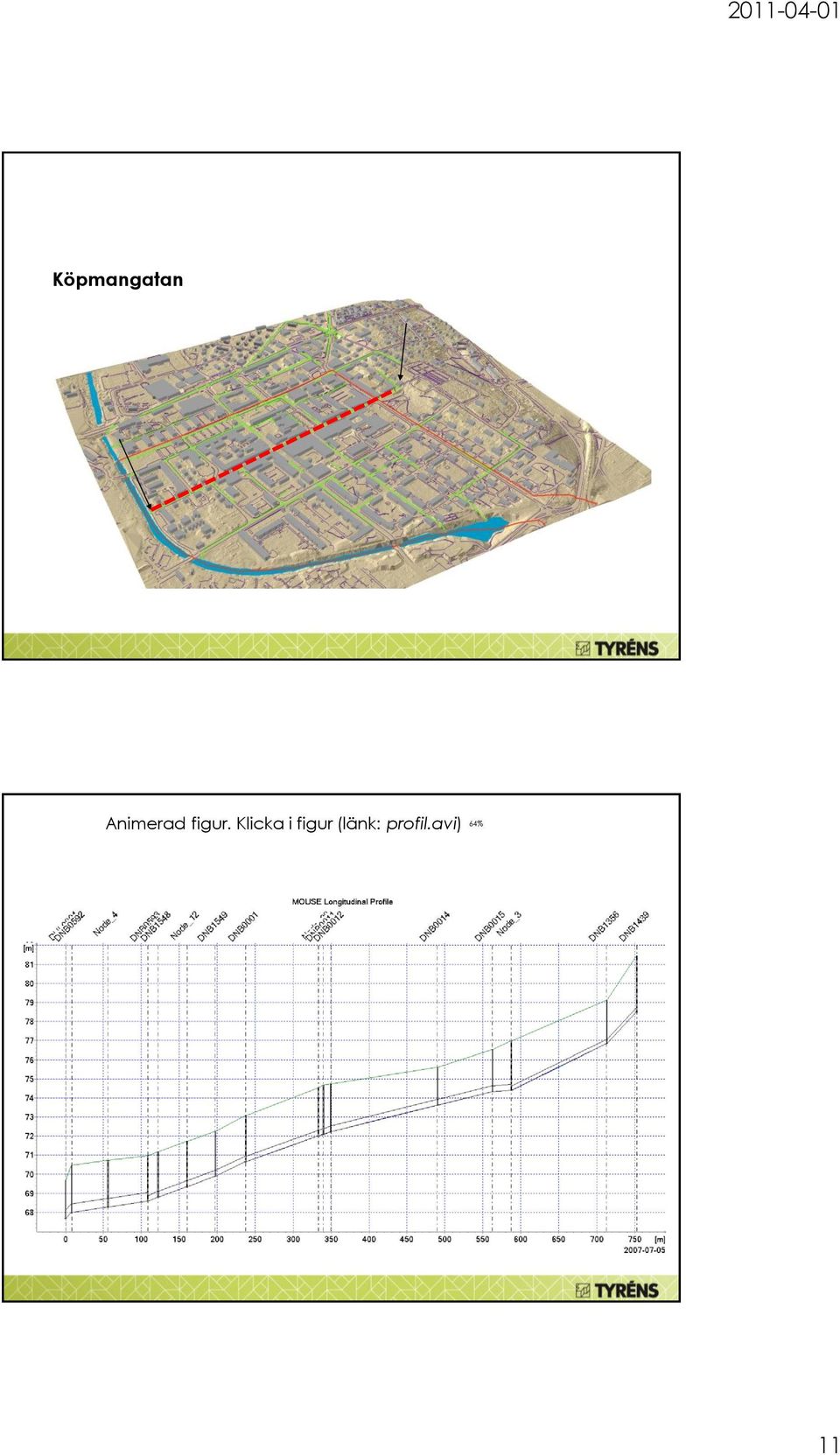

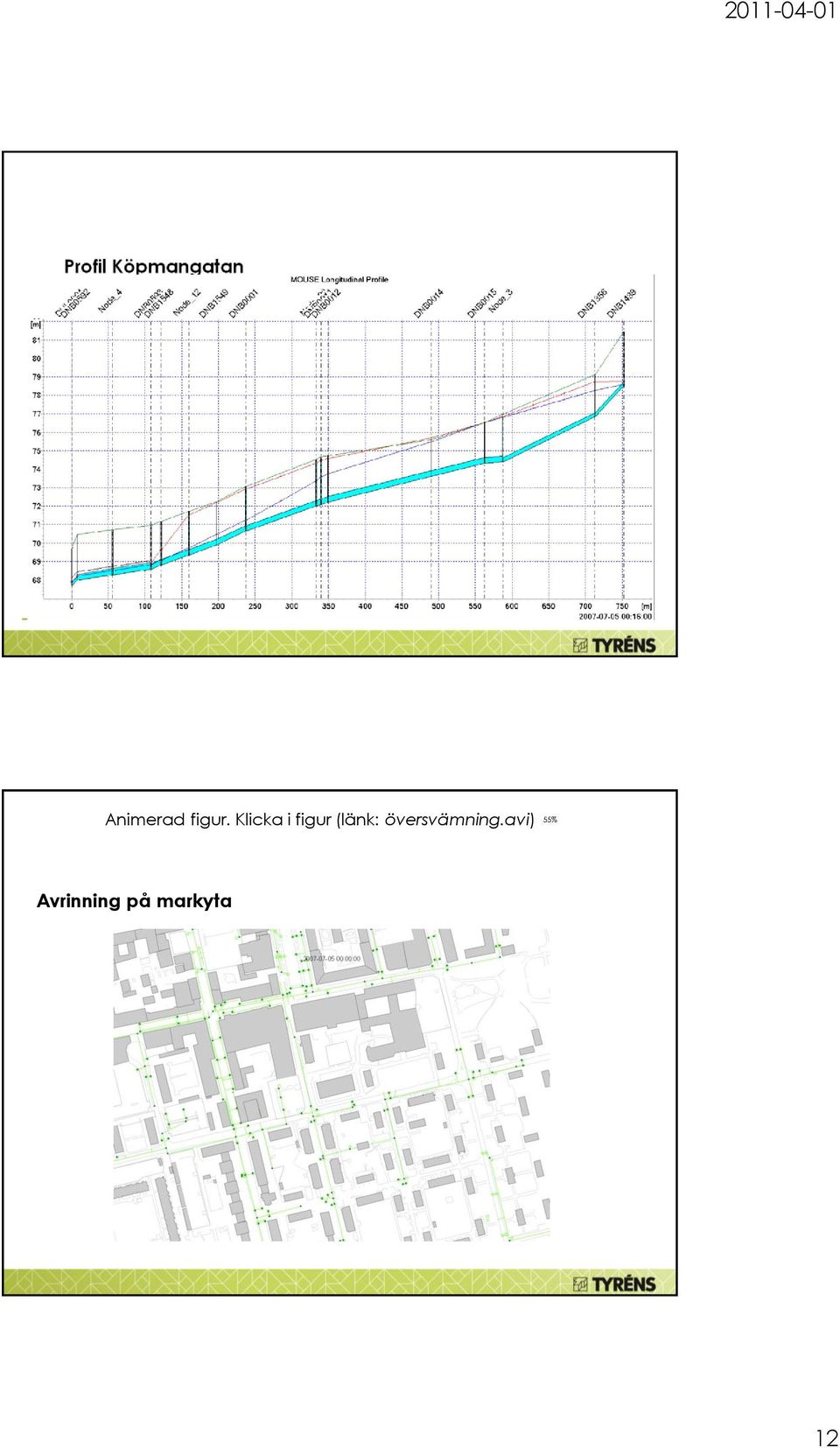

11 Köpmangatan Animerad figur. Klicka i figur (länk: profil.avi) 64% Profil Köpmangatan 11

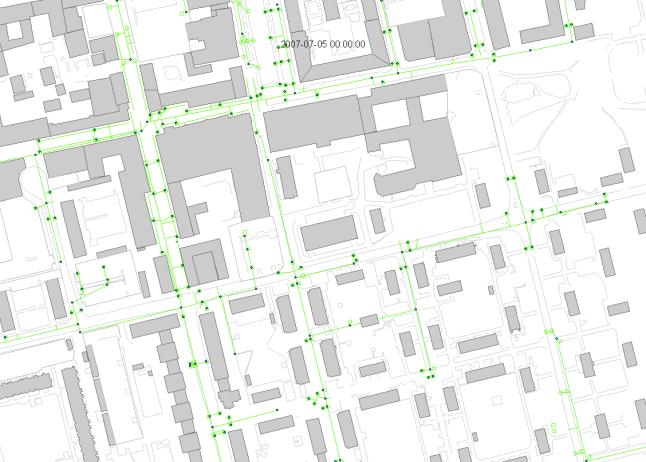

12 Animerad figur. Klicka i figur (länk: översvämning.avi) 55% Avrinning på markyta 12

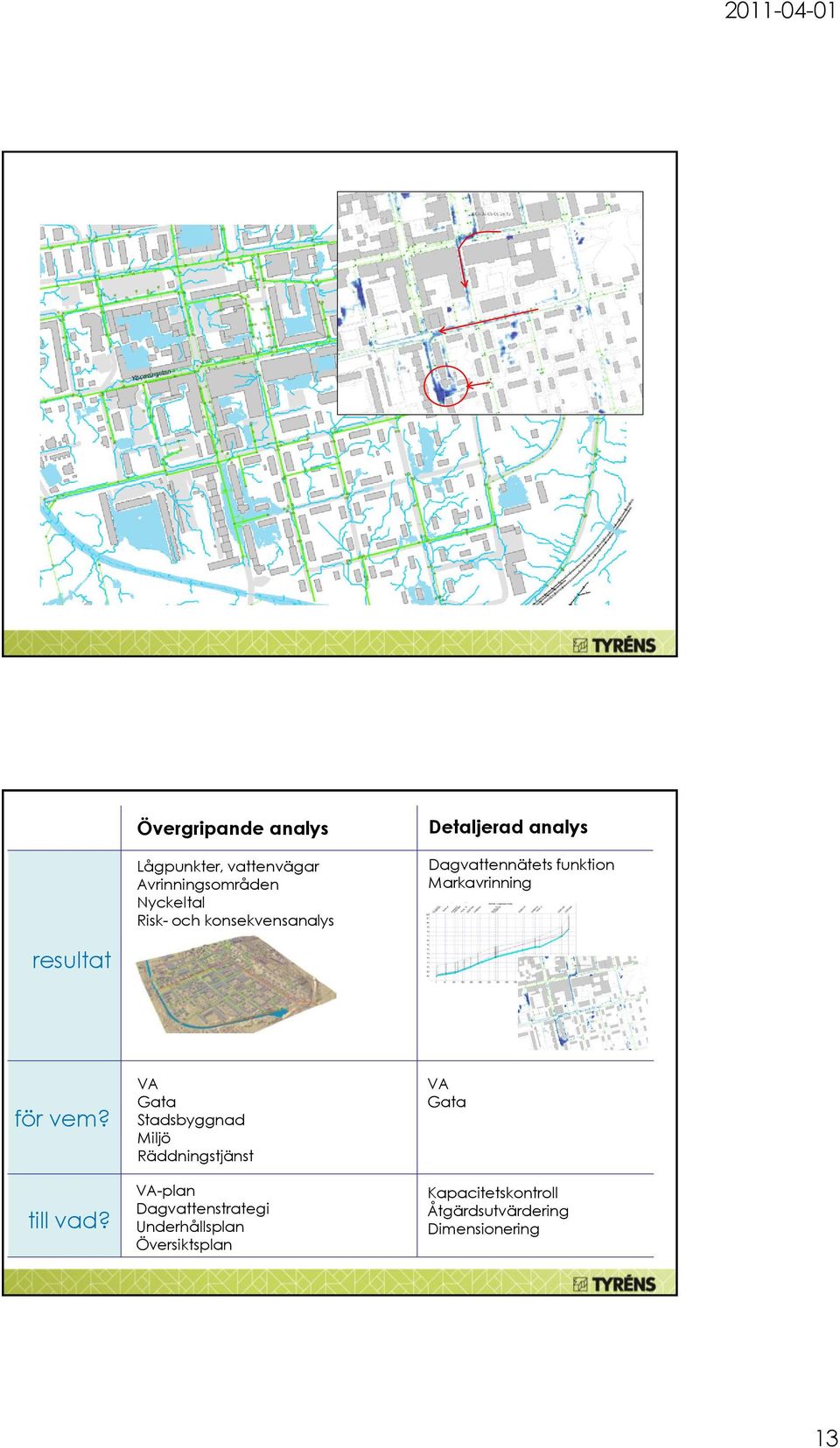

13 Övergripande analys Lågpunkter, vattenvägar Avrinningsområden Nyckeltal Risk- och konsekvensanalys Detaljerad analys Dagvattennätets funktion Markavrinning resultat för vem? till vad? VA Gata Stadsbyggnad Miljö Räddningstjänst VA-plan Dagvattenstrategi Underhållsplan Översiktsplan VA Gata Kapacitetskontroll Åtgärdsutvärdering Dimensionering 13

14 Utvärdering av nationella höjdmodellen kvalitetshöjning indata (lockhöjder, avrinningsområden etc) verktyg; tillgänglighet/visualisering underlättar att arbeta från övergripande nivå till detaljnivå underlättar prioritering (förnyelse, uppgradering dimensioner, underhåll etc) arbeta över förvaltningsgränserna (behov och möjligheter t ex föroreningar, översvämningar, ÖP etc) scenarioanalys Kommunal översvämningsplanering med nya nationella höjdmodellen erfarenheter från Sandviken Höjddata Övergripande analys Detaljerad analys Fortsatt användning Tips och rekommendationer 14

15 Fortsatt användning övergripande analys Komplettera med samhällsfunktioner och utbyggnadsplaner Definiera nyckeltal, peka ut viktiga vattenvägar och ytor Scenario- och konsekvensanalys (utbyggnad och klimatförändringar) Utforma dagvattenstrategi Använd underlag för prioritering av detaljanalyser Formulera behov av underhållsplanering Underlag till VA-plan, Översiktsplan Fortsatt användning detaljerad analys Scenarioanalys (klimatfaktor, förtätning, utbyggnad) Åtgärder på ledningsnät Åtgärder som dammar, diken, fördröjning, vattenvägar Åtgärdsutvärdering optimering av åtgärder 15

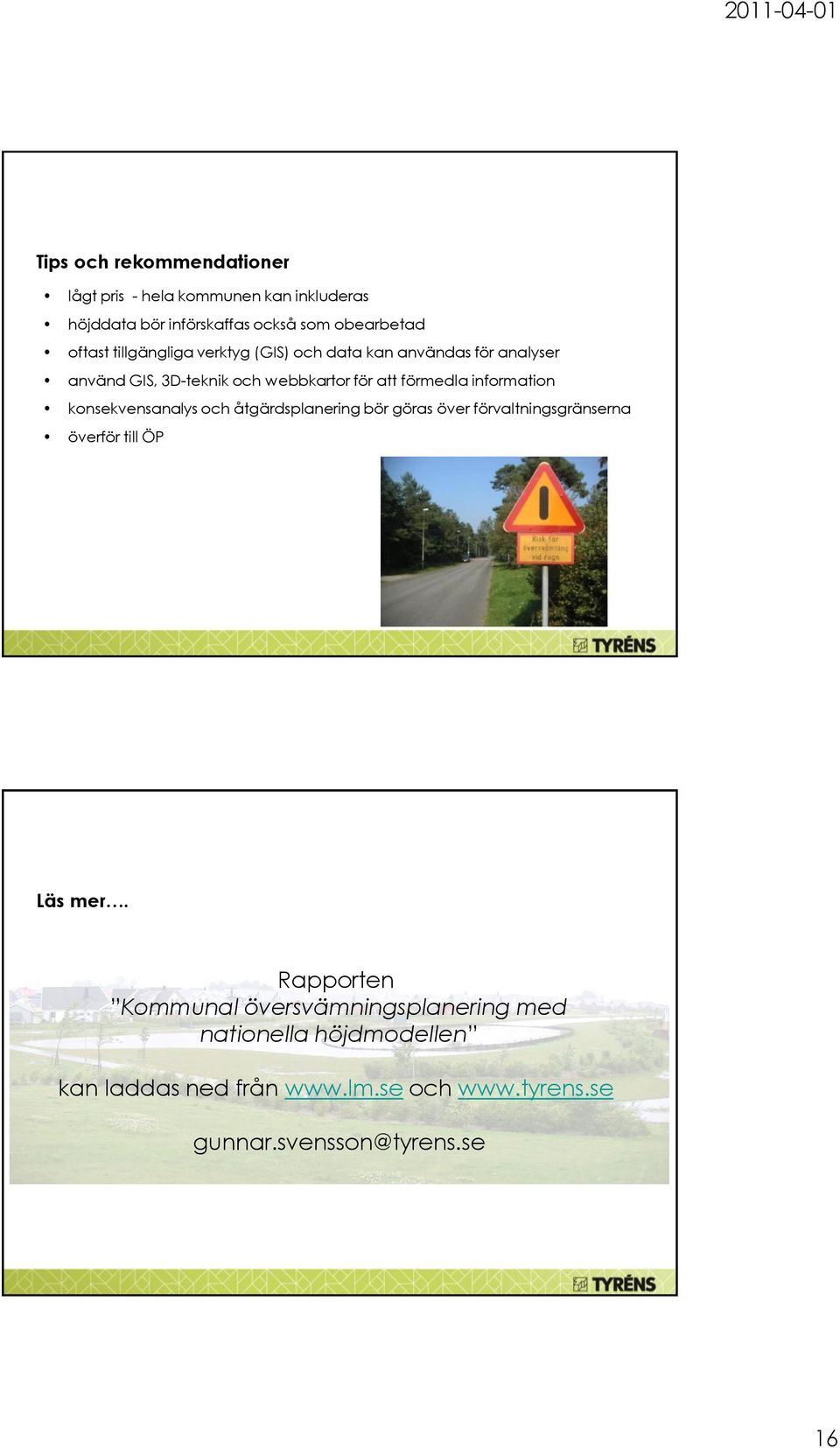

16 Tips och rekommendationer lågt pris - hela kommunen kan inkluderas höjddata bör införskaffas också som obearbetad oftast tillgängliga verktyg (GIS) och data kan användas för analyser använd GIS, 3D-teknik och webbkartor för att förmedla information konsekvensanalys och åtgärdsplanering bör göras över förvaltningsgränserna överför till ÖP Läs mer. Rapporten Kommunal översvämningsplanering med nationella höjdmodellen kan laddas ned från och gunnar.svensson@tyrens.se 16
