1 Fysisk karaktäriseringsdatabas (FKD) 1. Globala förutsättningar 2. FKD för sjöar och vattendrag 3. Fördjupning.Användning.Exempel. 4. PostGIS databas 5. Samlingssidor och Information

2 Globala förutsättningar Snabba och kraftiga förändringar Stark trend som ofta inte är behovsförankrad Stora datamängder och kontinuerligt data Aggregering av kunskapsområden Måldrivna och tematiska databaser Mellanlagringen försvinner Realtidtjänster Griddat data Metadatats betydelse har förändrats

3 En ny epok i datainsamling,hantering och presentation CAD GIS Data: Analogt Digitalt Kontinuerligt Realtid Remote Sensing Flygbild Rumslig information BIM Framtidens format: Raster Scanning Mätning (fält) Digitalisering Multidimension: 3D & 4D Analys Statistik

4 SLU MSB Skogsstyrelsen SMHI Lantmäteriet Boverket Kan vi det bättre? Naturvårdsverket SJV SGU Länsstyrelsen SGI Trafikverket

5 En naturlig fortsättning : FKD Potree

6 FKD : Bygga på nutidens möjligheter Potree

7 Definitioner är viktiga Tillrinningsområde Sjöyta? Buffrat Område Svämplan 00-30m [riparianstrip],närområdesfrågor m [restrictedaccesszone],strandskyddsfrågor m [bufferzone], tendenskantzonsfrågor Strandskydd Närområde

8 Databas och objekttänkande contributingarea Rent vatten restrictedaccesszone watersurface riparianstrip floodplain bufferzone lakewaterbody

9 FKD: Ett koncept för miljödata Gemensamt skelett till datafäste God Hydrografi Hierarkisk struktur ObjektOrientering Relationsdatabas Databasverktyg, SQL,Statistik Kan byggas vidare En parameter lagras endast på ett ställe Kan lätt delas med andra Datamängden versioneras

10 Fysisk karaktäriseringsdatabas för Sjöar och vattendrag livscykel Inspire förvalta Databas O - O Hierarkisk Relationer Sjöar och vattendrag objektifieras Har vi information om alla objekt är det lätt att kvantifiera samt leta efter mönster och regelverk skapa smarta objekt Skapa smarta objekt Lagra smart Förvalta aktivt

11 Fysisk karaktäriseringsdatabas Sjöar Ett koncept för datalagring av miljödata med fokus på fysisk påverkan

12 Buffer Zone Restricted AccessZone Riparian Strip Water Surface Lake Water Body Flödesschema

13 Dataskikt i karaktäriseringsdatabasen Objekt : Sjöar lakewaterbody riparianstrip restrictedaccesszone watersurface bufferzone floodplain contributingarea Table Soil Table Bedrock Table Landuse Table LakeVolume Table WaterChemistry Sjöytans mittpunkt (Centroid) Närområde 0-30m från sjökant Buffert 0-100m från sjökant Sjöyta och dess egenskaper Buffert m från sjökant Svämplan (topografiskt) Tillrinningsområde (topografiskt) Jordarter (tabelldata) Berggrund (tabelldata) Markanvändning (tabelldata) Sjövolym (tabelldata) Vattenkemi (tabelldata)

14 Databasstruktur för Sjöar

15 Databasstruktur visning i GIS

16 Fysisk karaktäriseringsdatabas Vattendrag Ett koncept för datalagring av miljödata med fokus på fysisk påverkan

17 Flood Plain Buffer Zone Restricted Access Zone Riparian Strip Water Surface Flödesschema

18 Dataskikt i karaktäriseringsdatabasen Objekt : Vattendrag watersurface riparianstrip restrictedaccesszone bufferzone floodplain contributingarea rivercenterline riversegment centroidsegment Table Soil Table Bedrock Table Landuse Vattenyta för vattendrag Närområde 0-30m från vattenkant Buffert 0-100m från vattenkant Buffert m från vattenkant Svämplan (topografiskt) Tillrinningsområde (topografiskt) Vattendragets mittlinje Vattendrags Segment Segmentets mittpunkt Jordarter (tabelldata) Berggrund (tabelldata) Markanvändning (tabelldata)

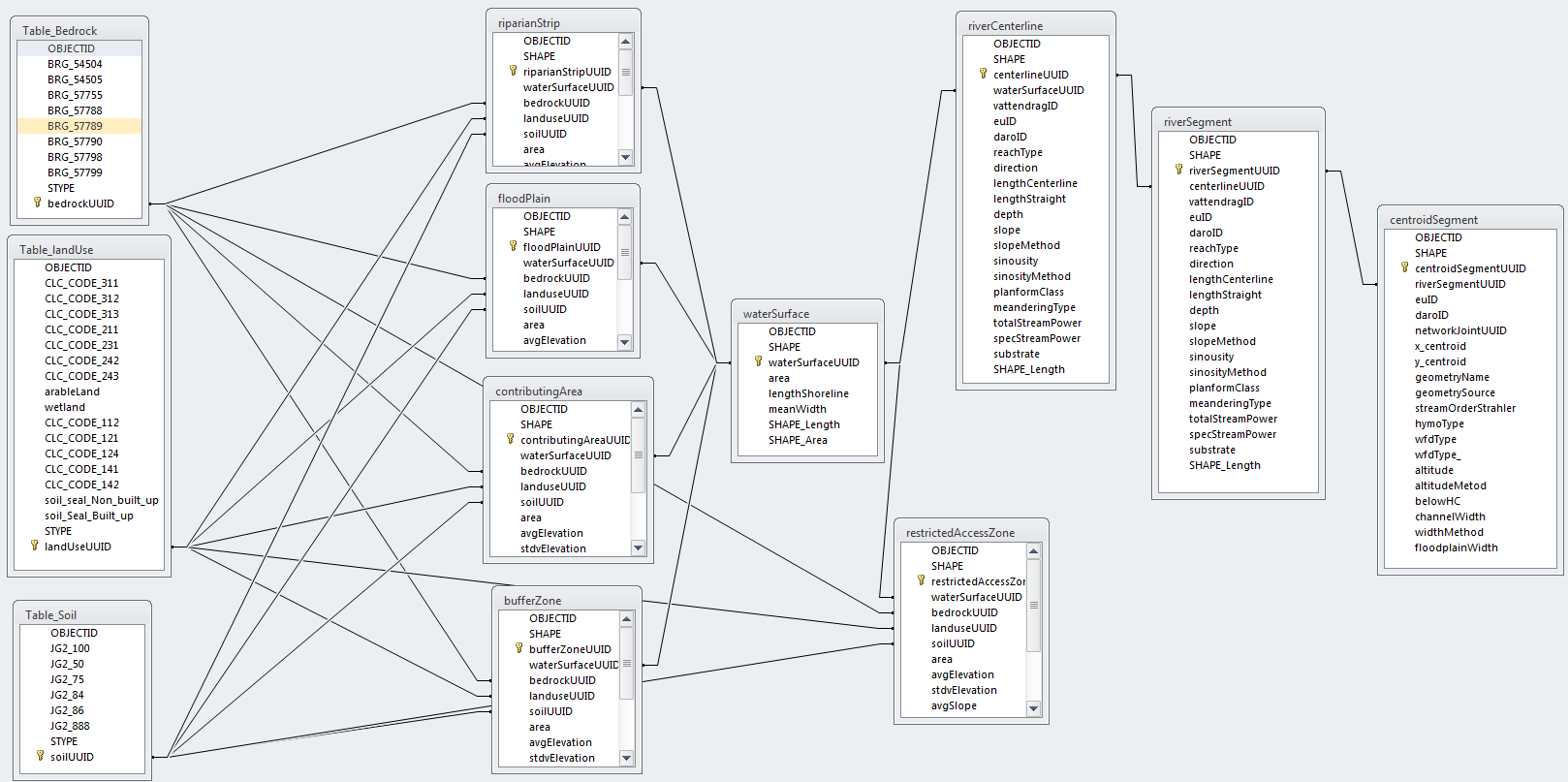

19 Databasstruktur för Vattendrag

20 Databasstruktur visning i GIS Polygoner, linjer, punkter och tabeller

21 Att tänka på Det är viktigt att bestämma angående de representativa parametrarna på alla nivåer (representativ datamodell) Det är viktigt att välja parametrar som kan visas på alla nivåer (kontinuerlig datamodell). Parametrarna beräknas direkt eller förs över på ett hierarkiskt sätt från lägre till högre upplösning. Aktiv förvaltning

22 Några användningsområden Myndighetsgemensam databas Tillgång och tillför data till samma databas Sökbar databas, både geografisk och på olika skalor Enkelt att göra statistiska sammanställningar med SQL Koppling MÖV, Kraftverksdata, Elfiske, Biotopkartering mm Högupplöst data att förstå och beskriva referensförhållanden Koppla ihop med andra databaser, tex Översvämningskartering Stöd till hydraulisk modellering och skredriskkartering Beräkningar av erosion och deposition vid vattendrag och längs kust Gruppering av vattenförekomster i vattenförvaltningen Stöd till åtgärdsplaneringen Det är viktigt att få in era funderingar. Applikationerna kan komma efter ett kartlagt verkligt och generaliserat användarbehov.

23 Exempel - SRK MÖV Hulingen Stations ID 515 Koppla MÖV stationer till God Hydro - grafis Sjöar och vattendrag ( Avstånd? ) MÖV station får en noggrann position i i nätverket och ett bra beskrivet läge MÖV data ska hanteras tillsammans med alla andra data i FK databasen Använda skript tex för att beräkna CI - Confidence Interval Avg( [Station_sjö_parametervärde]![Tot-P(µg/l)] ) * StDev( [Station_sjö_parametervärde]![Tot-P(µg/l)] ) / Sqr( Count( [Station_sjö_parametervärde]![ID] ) ) Skapa uppdateringsrutiner för MÖV data

24 Exempel - SQL frågor i stället för gisanalyser (a) Selektera från sjöskiktet enligt kriterium [shorelinedevelopment] 2 Lista i tillhörande [restrictedaccesszone] värdena av terrängens brutenhet, dvs parameter [stdelevation]. Lista tillhörande parametervärde [arableland] från [Table_landUse] Definition : [shorelinedevelopment] = shorelinelength / ( 2*sqr ( Pi * area )) En parameter som indikerar graden av oregelbundenhet hos en sjös eller göls strandlinje, givet som längden av strandlinjen till omkretsen av en cirkel vars area är lika med den för sjön/gölen. [stdaltitude] - Standardavvikelsen i höjd inom bufferområdet (brutenhet) Resultat : Sjöar som uppfyller kriterium [shorelinedevelopment] 2 Markens standardavvikelse i höjd (brutenhet) i kraftigt oregelbundna sjöars strandskyddzon,[restrictedaccesszone] Andel [arableland] i kraftigt oregelbundna sjöars strandskyddzon

25 Exempel - SQL frågor i stället för gisanalyser (b) Investera i intelligenta databaser och inte i mjukvarulicenser. En strukturerad databas är ett hållbart värde. En licens är färskvara.

26 Exempel - Relationsklasser i geodatabasen

27 Beräkna och lagra profil och modelleringsdata Besparing

28 Blå-Grön infrastruktur

29 Biotopkartering, Elfiskeregistret Rädda äldre och användbar information En gps-koordinat kan knytas direkt till FKD

30 Några enkla exempel - nedladdning Biotopkartering, 18.5 MB MÖV.Biologiskt data, 7.3 MB SMHI:s Omdrevssjöar, 5.1 mb Det tar mycket tid att skapa en testdatabas och utföra alla de nödvändiga analyserna. Användarrespons är mycket viktig. Använd datat, men glöm aldrig bekanta dig med rättigheterna. Har du frågor? Kontakta gärna projektägaren ( Hav och Vattenmyndigheten ).

31 PostGIS databas v 2.1 En molntjänst 10USD/mån Servern finns i Tyskland Uppgraderingsmöjlighet Enkel administrering Fungerande support

32 Uppkoppling till molntjänst - QGIS

33 Fysisk Karaktäriseringsdatabas v 1.0 Här hittar du information om förstudier och leveranser Det tar mycket tid att skapa en testdatabas och utföra alla de nödvändiga analyserna. Användarrespons är mycket viktig. Använd datat, men glöm aldrig bekanta dig med rättigheterna. Har du frågor? Kontakta gärna projektägaren (Hav och Vattenmyndigheten). Gör det Ladda ned data av förstudier och slutleveransen. Använd PostGIS uppkopplingen Läs information och dataspecifikation Testa dataskikten i ditt arbete Skicka dina anmärkningar angående användningen samt dina ideér. Sprid gärna den här informationen. Tusen tack! Gör det inte Använd inte datat utan förståelse. Använd inte datat i din kommersiella verksamhet Ladda ned och använd datat, men skicka inte datafilerna vidare. Obs! Datat är inte ett försäljningsobjekt FKD v 1.0 Ladda ned ett litet område mini-testområde FKD Ladda ned förstudier för Sjöar och Vattendrag Ladda ned leveransen för Sjöar och gölar Ladda ned leveransen för Sankmark

34 Sammanfattning och vidarearbete Gemensamt skelett till datafäste God Hydrografi Högupplöst parameterurval för fysisk karaktärisering En databasstruktur enligt gällande standard Förstudier för Emåns ytvatten är klara PostGIS spatial databas och molntjänst test slutförd 2017 Förstudier för ytterigare 1-2 huvudavrinningsområden Insamla och diskutera användarbehov Konceptförbättring.Slutrapport Rikstäckande projekt? Metria?

35 Verkligheten och användaren är makten som bestämmer Vi sparar mycket tillsammans!
