1 W:\Geoteknik \produkter\Geobankar\GEOARKIV\14031 kv Tändstickan Göteborg detaljplan\dokument\pm\pm Geoteknik kv Tändstickan docx Skanska Fastigheter Göteborg AB Kv Tändstickan 2, Göteborg Geoteknisk utredning för detaljplan Rev A Rev B Rev C Rev D ÅF-Infrastructure AB Grafiska vägen 2, Box 1551 SE Göteborg Telefon Fax Säte i Stockholm. Org.nr VAT nr SE Certifierat enligt SS-EN ISO 9001 och ISO 14001

2 Uppdragsnr: Kv Tändstickan 2 2 (15) GNR: Geoteknisk utredning för detaljplan Datum: Rev A Rev B Rev C DOKUMENTINFORMATION Uppdrag Kv Tändstickan 2 Geoteknisk utredning Uppdragsnummer GNR Datum Revidering Beställare Skanska Fastigheter Göteborg AB Beställarens referens Niklas Grimslätt Uppdragsledare Lena Ekmark W:\Geoteknik \produkter\Geobankar\GEOARKIV\14031 kv Tändstickan Göteborg detaljplan\dokument\pm\pm Geoteknik kv Tändstickan docx Upprättad av Granskad av Tfn mail. lena.ekmark@afconsult.com Virginia Bengtsson Lena Ekmark Kine Meijer Virginia Bengtsson Axel Josefson

3 Uppdragsnr: Kv Tändstickan 2 3 (15) GNR: Geoteknisk utredning för detaljplan Datum: Rev A Rev B Rev C INNEHÅLLSFÖRTECKNING A1 UPPDRAG 5 2 GEOTEKNISKA UNDERSÖKNINGAR 5 3 UNDERLAG 5 4 PLANERAD BEBYGGELSE 5 5 OMRÅDESBESKRIVNING 5 6 BEFINTLIGA KONSTRUKTIONER 6 7 GEOTEKNISKA FÖRHÅLLANDEN 6 W:\Geoteknik \produkter\Geobankar\GEOARKIV\14031 kv Tändstickan Göteborg detaljplan\dokument\pm\pm Geoteknik kv Tändstickan docx 8 GEOHYDROLOGISKA FÖRHÅLLANDEN 8 9 STABILITET Förutsättningar Stabilitetsanalyser Släntlutning Sekundära skred SÄTTNINGAR EROSIONSFÖRHÅLLANDEN GEOTEKNISKA REKOMMENDATIONER Grundläggning Stabilitetsförhållanden Omgivningspåverkan Krav/restriktioner Bemötande samrådssynpunkter 15

4 Uppdragsnr: Kv Tändstickan 2 4 (15) GNR: Geoteknisk utredning för detaljplan Datum: Rev A Rev B Rev C BILAGOR Lokalstabilitet för Grafiska vägen Odränerad analys Kombinerad analys Totalstabilitet för detaljplaneområdet Odränerad analys Kombinerad analys Totalstabilitet för detaljplaneområdet, planerad bebyggelse, del 3 Odränerad analys Kombinerad analys Totalstabilitet för detaljplaneområdet, planerad bebyggelse, del 1 Odränerad analys 1:7 Totalstabilitet för detaljplaneområdet, planerad bebyggelse, del 2 Odränerad analys Kombinerad analys Totalstabilitet för detaljplaneområdet, planerad bebyggelse, del 4 Odränerad analys 1:10 1:1 1:2 1:3 1:4 1:5 1:6 1:8 1:9 W:\Geoteknik \produkter\Geobankar\GEOARKIV\14031 kv Tändstickan Göteborg detaljplan\dokument\pm\pm Geoteknik kv Tändstickan docx

5 Uppdragsnr: Kv Tändstickan 2 5 (15) GNR: Geoteknisk utredning för detaljplan Datum: Rev A Rev B Rev C 1 Uppdrag På uppdrag av Skanska Fastigheter Göteborg AB har ÅF Infrastructure AB utfört en geoteknisk utredning för Kv. Tändstickan 2 i Göteborg. Syftet med utredningen är att utgöra underlag för detaljplanearbete. Denna PM har reviderats efter inkomna samrådssynpunkter från SGI. I samband med revideringen har även parametrar och beräkningar uppdaterats då ytterligare undersökningar utförts för detaljplaneområdet. Vidare har ytterligare beräkningssektioner kontrollerats för att täcka in all planerad bebyggelse inom området. Revidering D har upprättats som ett förtydligande avseende lokalstabiliteten för Grafiska vägen mot Mölndalsån. 2 Geotekniska undersökningar W:\Geoteknik \produkter\Geobankar\GEOARKIV\14031 kv Tändstickan Göteborg detaljplan\dokument\pm\pm Geoteknik kv Tändstickan docx Tidigare utförda geotekniska undersökningar finns sammanställda och redovisade i Markteknisk undersökningsrapport/geoteknik, ÅF-Huset, Kallebäck 2:5 uppdragsnummer /11048, upprättad av ÅF Infrastructure på uppdrag av Skanska Fastigheter, daterad Underlag Underlaget utgörs av en situationsplan med planerade byggnaders (kontors- och bostadshus) placering inom fastigheten. Nybyggnadsförslaget är upprättat av Arkitektbyrån Design daterat Grundkarta har inhämtats från Göteborgs kommun. 4 Planerad bebyggelse Planerade byggnader inom området består av två kontorsbyggnader och fyra bostadshus. Kontorsbyggnaderna planeras att uppföras i 7 respektive 10 plan. Bostadshusen planeras att uppföras i 9 till 16 våningar. Antagen grundläggningsnivå i denna PM är +12,1. 5 Områdesbeskrivning Området utgörs av tomtmark där befintlig markyta ligger på nivån ca +13. Markytan sluttar flackt ner mot Mölndalsån där Grafiska vägen ligger på nivå +12, ,8. Området avgränsas i norr av Almedalsvägen och i väst av Grafiska vägen. På fastighet Kallebäck 2:5 i öster finns ett kontorshus samt tillhörande garage. Till söder om fastigheten ligger ett industriområde, se Figur 1.

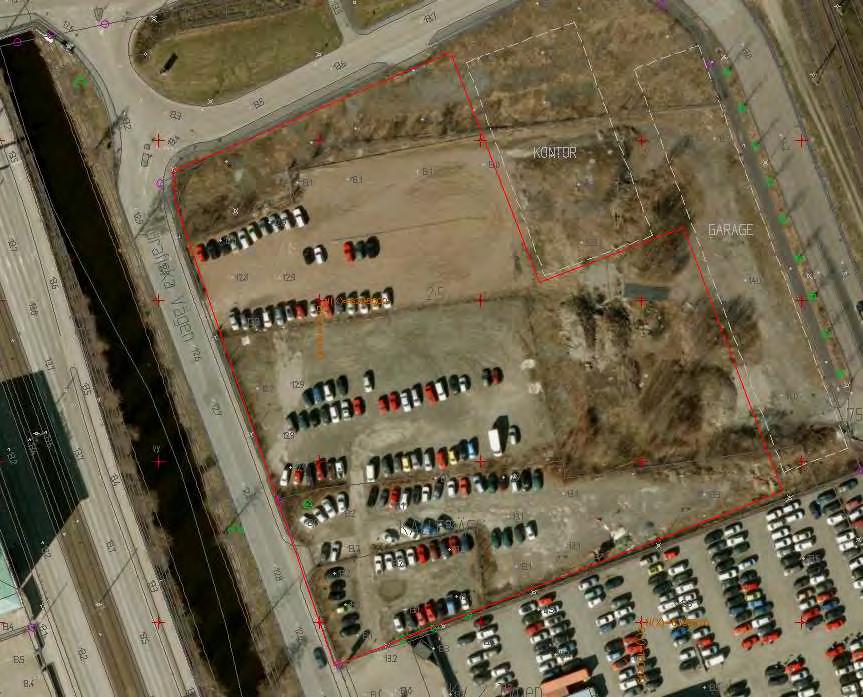

6 Uppdragsnr: Kv Tändstickan 2 6 (15) GNR: Geoteknisk utredning för detaljplan Datum: Rev A Rev B Rev C 6 Befintliga konstruktioner Kontorsbyggnaden samt garaget inom fastighet Kallebäck 2:5 är grundlagda på spetsburna pålar. Vägområdet som utgörs av korsningen mellan Grafiska vägen och Almedalsvägen och vidare upp mot Strindbergsbron är grundförstärkt med lättfyllning. W:\Geoteknik \produkter\Geobankar\GEOARKIV\14031 kv Tändstickan Göteborg detaljplan\dokument\pm\pm Geoteknik kv Tändstickan docx Figur 1. Översiktskarta med ungefärligt läge för planområdet utmärkt med rött. 7 Geotekniska förhållanden Mölndalsåns dalgång breder ut sig i nord-sydlig riktning och karaktäriseras av låglänta områden med mäktiga sedimentavlagringar av lera ovan friktionsjord på berg. Mot höjderna kan friktionsjorden komma upp i ytan. Omgivande höjder utgörs av berg. Mölndalsån sträcker sig i dalgångens riktning och botten ligger ca 2,5 m 3,0 m under ursprunglig markyta. Utförda undersökningar visar på att lera finns till stora djup inom fastigheten. Lerdjupen varierar mellan 26 och 41 m och underlagras av friktionsjord med varierande mäktighet. De ytliga jordlagren utgörs överst av antingen ett fyllnadsmaterial bestående av grus, sand eller kross alternativt en grusig sand eller silt. På ca 0,5 m djup återfinns

7 Uppdragsnr: Kv Tändstickan 2 7 (15) GNR: Geoteknisk utredning för detaljplan Datum: Rev A Rev B Rev C torrskorpelera ned till mellan 1-1,7 m djup. Strax under torrskorpan och ned till ca 5 m djup är leran gyttjig. Lerans skjuvhållfasthet är i huvudsak mycket låg till låg, ökandes mot djupet, se Figur 2. Sammanvägt härlett värde för odränerad skjuvhållfasthet redovisas i Tabell 1 nedan. Lerans densitet varierar mellan 1,4 och 1,7 t/m 3 och den naturliga vattenkvoten mellan 50 och 110 %. Leran är mellan- till mycket högplastisk och mellansensitiv (till ca 10 m djup) till högsensitiv inom planområdet. Lerans sensitivitet avtar mot väster. Uppmätta st-värden inom åns närområde och Grafiska vägen ligger under 25 till ett djup av ca 30 m u my. Leran klassas som låg- till mellansensitiv. Odränerad skjuvhållfasthet cu[kpa] W:\Geoteknik \produkter\Geobankar\GEOARKIV\14031 kv Tändstickan Göteborg detaljplan\dokument\pm\pm Geoteknik kv Tändstickan docx Djup [m] Te-12 vb Te-4 kv Utvärderad ST11cpt 20 ST12 kv ST12 vb ST12 cpt 25 ST17 vb ST17 cpt vb J89-3 vb 30 U93-1 vb U93-2 vb vb 35 Figur 2. Odränerad skjuvhållfasthet som funktion av djup, samtliga undersökningsmetoder

8 Uppdragsnr: Kv Tändstickan 2 8 (15) GNR: Geoteknisk utredning för detaljplan Datum: Rev A Rev B Rev C Dränerad skjuvhållfasthet i lerjorden uppskattas empiriskt med kohesionsinterceptet c =0,1c u. Tabell 1. Sammanvägt härlett värde för odränerad skjuvhållfasthet. Djup ök lager [m] Odränerad skjuvhållfasthet [kpa] 0 20 (Let) 1, *z ,05 *z z= 0 i lagrets överkant 8 Geohydrologiska förhållanden Den fria grundvattenytan har observerats i provtagningshål och är belägen 0,3 m - 0,5 m under markytan. Mot Mölndalsån ligger grundvattenytan något djupare ca 0,6 m -0,8 m under markytan. Mätningar av portrycket i leran visar en hydrostatisk fördelning ner till ca 5 m djup med ökande portrycksgradient mot djupet. I friktionsjorden under leran är portrycken artesiska. Trycknivån på 32 m djup uppgår till ca 350 kpa. W:\Geoteknik \produkter\Geobankar\GEOARKIV\14031 kv Tändstickan Göteborg detaljplan\dokument\pm\pm Geoteknik kv Tändstickan docx Karakteristiska vattennivåer för Mölndalsån regleras i en vattendom från 1955 (Dom A47/1955), se Tabell 2 nedan. I och med att flödet är reglerat är det jämnt med små vattenståndsvariationer. Tabell 2. Vattenståndsnivåer i Mölndalsån enligt vattendom från 1955 (Göteborgs lokala höjdsystem) Vattenstånd Nivå HHV +11,8 MV +11,5 LLV +11,2 Under utfördes en rensning och upprustning i Mölndalsån där åsektionen återställdes till den sektion som utfördes 1955, där botten ligger på nivå +9,5, se. Figur 3. Tvärsektion enligt vattendom från För planområdet gäller bottennivå +9,5.

9 Uppdragsnr: Kv Tändstickan 2 9 (15) GNR: Geoteknisk utredning för detaljplan Datum: Rev A Rev B Rev C Mölndalsån har en lång historia av översvämningar. Under 2006 och 2007 drabbades många fastigheter och vägar av besvärliga översvämningar efter kraftigt regn. Längs Mölndalsån finns fem dämmen som styr hur mycket vatten som släpps på. Situationen försvårades av att regleringen mellan åns dämmen inte var samordnad. Göteborgs stad, Mölndals kommun samt Härryda kommun inledda därefter ett samarbete för att skapa förutsättningar för att samordna regleringen ( Målet var att hitta samarbetsformer och tekniska lösningar för att på ett långsiktigt och ekonomiskt hållbart sätt kunna styra vattenmängderna i ån så att det varken blir översvämning eller vattenbrist. 9 Stabilitet 9.1 Förutsättningar W:\Geoteknik \produkter\Geobankar\GEOARKIV\14031 kv Tändstickan Göteborg detaljplan\dokument\pm\pm Geoteknik kv Tändstickan docx Stabilitetsberäkningar har utförts med programmet Slope/W 7.14, Geostudio 2007, i både odränerad och kombinerad analys med Morgernsterns-Price metod. Analys är utförd m.a.p. cirkulärcylindriska glidytor med karakteristiska värden enligt IEG rapport 4:2010 Tillståndsbedömning/klassificering av naturliga slänter och slänter med befintlig bebyggelse och anläggningar. Trafiklasten har valts till 13 kpa för hela vägbredden (Grafiska vägen) och till 5 kpa för GC-banor, väganslutningar mot Grafiska vägen inom detaljplaneområdet samt befintlig oexploaterad tomtmark. Från planerade byggnader grundlagda på pålar har ej någon last medräknats. Grundvattenytans läge har placerats ca 0,5 m under markytan. Grundvattenytan inom området följer troligen vattenståndet i Mölndalsån. Portrycket har ansatts till hydrostatiskt ner till 5 m djup därefter svagt artesiskt enligt kapitel 8 ovan. Vattennivån i Mölndalsån har ansatts på nivån +11,2, dvs. lägsta lågvatten. Mölndalsån rensades/justerades under till den sektion som utfördes Vid Grafiska vägen utfördes enbart rensning av ån enligt en sammanställning av utförda åtgärder daterad Stabiliteten för Grafiska vägen är utredd i samband med dess nuvarande uppförande Enligt Geotekniskt utlåtande för Mölndalsvägen i Göteborg upprättat av Göteborgs stads gatukontor, daterat är Grafiska vägen mellan August Strindbergs- och Varbergsbron inte grundförstärkt. Åfåran är flyttad mot öster för att ge utrymme åt Mölndalsvägen. Slänterna är utformade med en lutning om 1:2 till 1 m över botten och därovan med en lutning om 1:1,5, dvs släntutformningen på aktuell sträcka är flackare än vad vattendomen medger (enligt vattendom 1:1). Ursprungligen ska ett 0,4 m tjockt erosionsskydd av mm väl graderat samkross ha påförts åslänt samt dragits ut en till två m på åbotten. För att ett område ska klassas som stabilt för nyexploatering enligt IEG:s Rapport 4:2010 Tillståndsbedömning/klassificering av naturliga slänter och slänter med befintlig bebyggelse och anläggningar erfordras att erhållen säkerhetsfaktor mot

10 Uppdragsnr: Kv Tändstickan 2 10 (15) GNR: Geoteknisk utredning för detaljplan Datum: Rev A Rev B Rev C stabilitetsbrott ska uppnå F c = 1,7 1,5 och F komb = 1,5 1,4 för en detaljerad utredning. Val av erforderlig säkerhetsfaktor bedöms utifrån ett antal gynnsamma respektive ogynnsamma faktorer som beror på undersökningens omfattning och osäkerheter i beräkningsantagandena. W:\Geoteknik \produkter\Geobankar\GEOARKIV\14031 kv Tändstickan Göteborg detaljplan\dokument\pm\pm Geoteknik kv Tändstickan docx Gynnsamma faktorer Ingen högsensitiv lera eller kvicklera intill Mölndalsån Begränsad utbredning av ev skred Intakt gräs-, busk-, och trädvegetation i slänten mot Mölndalsån Inga tecken på rörelser i slänten/gatan mot Mölndalsån Trafiken inte konstant, trafiklasten på säkra sidan Enligt SGU:s kartvisare, jordskred och raviner, finns inga spår av jordskred längs Mölndalsån. Mölndalsåns vatten regleras vilket ger jämnt flöde och små variationer i vattenstånd Karaktäristiska vattenstånd kända Homogena jordar, liten spridning i hållfasthetsegenskaper Tvådimensionell analys (som regel något på säker sida) Flera sektioner är beräknade Många undersökningspunkter med varierade och tillförlitliga metoder. Inga tecken på erosion Ogynnsamma faktorer Risk för omgivningspåverkan vid skred vid Mölndalsån Stabiliteten närmast Mölndalsån är låg vilket är känt sedan tidigare Säkerhetsfaktor för totalstabiliteten inom detaljplaneområdet väljs till strax under mitten av spannet F c = 1,57 och F komb = 1,44. Säkerhetsfaktorer för lokalstabiliteten mot Mölndalsån, vilken ligger utanför detaljplaneområdet, väljs strax under mitten av spannet, F c = 1,6 och F komb = 1,45.

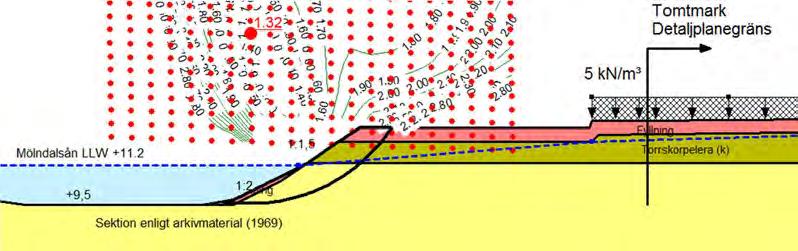

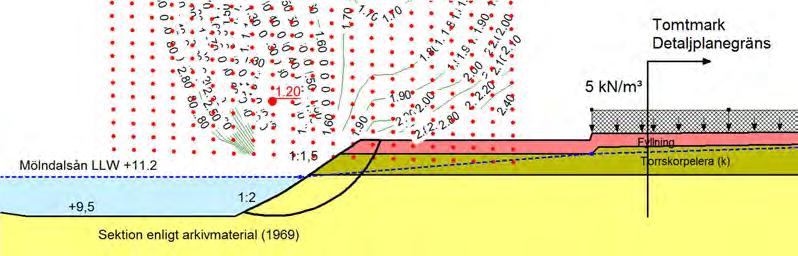

11 Uppdragsnr: Kv Tändstickan 2 11 (15) GNR: Geoteknisk utredning för detaljplan Datum: Rev A Rev B Rev C 9.2 Stabilitetsanalyser Beräkning av lokalstabiliteten har utförts i en sektion ner mot Mölndalsån för befintliga förhållanden. Vid beräkningar tenderar glidytorna att bildas mycket nära åkanten och innefattar inte detaljplaneområdet. Beräkningar för detaljplaneområdet har därför utförts med entry och exit där glidytorna styrs att börja inom detaljplaneområdet och slå upp i ån. Beräkningarna för detaljplaneområdet har utförts både för befintliga förhållanden samt för planerad bebyggelse. Trafiklasten har försummats vid kombinerad analys enligt rekommendationer i TK Geo 11. Då ingen lodning har utförts av åsektionens geometri i detta skede har stabilitetsberäkningar utförts där bottennivå samt slänter har ansatts enligt sektionen i vattendomen. Stabiliteten mot Mölndalsån, lokalt vid Grafiska vägen, är inte tillfredsställande för befintliga förhållanden. Totalstabiliteten mot Mölndalsån inom planområdet bedöms vara tillfredsställande. W:\Geoteknik \produkter\Geobankar\GEOARKIV\14031 kv Tändstickan Göteborg detaljplan\dokument\pm\pm Geoteknik kv Tändstickan docx I Tabell 3 nedan presenteras resultaten från de utförda beräkningarna. Sektionernas placering i plan redovisar i figur 4. Beräkningarna redovisas i sin helhet i Bilaga 1. Tabell 3. Resultat stabilitetsberäkningar Beräkning Säkerhetsfaktor Bilaga Lokalstabilitet för Grafiska vägen, befintliga förhållanden Totalstabilitet för detaljplaneområdet, befintliga förhållanden Totalstabilitet för detaljplaneområdet, planerad bebyggelse, område 3 Totalstabilitet för detaljplaneområdet, planerad bebyggelse, område 1 Totalstabilitet för detaljplaneområdet, planerad bebyggelse, område 2 Totalstabilitet för detaljplaneområdet, planerad bebyggelse, område 4 Odränerad analys Fc = 1,38 Kombinerad analys Fkomb = 1,06 Odränerad analys F c = 1,50 Kombinerad analys F komb = 1,68 Odränerad analys F c = 1,58 Kombinerad analys F komb = 1,80 1:1 1:2 1:3 1:4 1:5 1:6 Odränerad analys F c = 1,59 1:7 Odränerad analys F c = 1,69 Kombinerad analys F komb = 1,87 1:8 1:9 Odränerad analys F c = 1,57 1:10

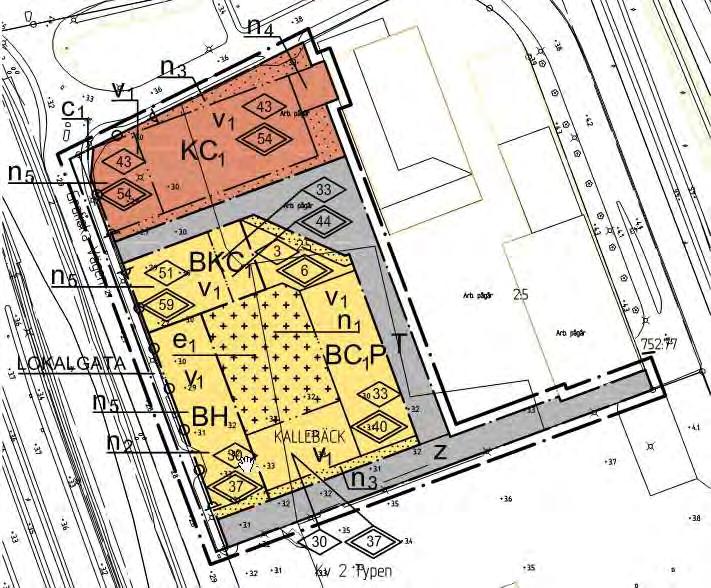

12 Uppdragsnr: Kv Tändstickan 2 12 (15) GNR: Geoteknisk utredning för detaljplan Datum: Rev A Rev B Rev C W:\Geoteknik \produkter\Geobankar\GEOARKIV\14031 kv Tändstickan Göteborg detaljplan\dokument\pm\pm Geoteknik kv Tändstickan docx Figur 4; Föreslagen plankarta, aktuella sektioner inritade i rött Släntlutning En kontroll av skillnaden mellan oförstärkt slänt och slänt med 50% kvarvarande erosionsskydd har utförts. Enligt arkivmaterial är släntlutningen inte utformat enligt vattendomen utan med en flackare slänt om 1:1,5. Vid okulär besiktning av slänterna bedöms att den projekterade slänten från 1969 är gällande. Med antagandet på säkra sidan att inget erosionsskydd finns är beräknad säkerhetsfaktor i kombinerad analys 1,20, se figur 5. Figur 5. Beräkning av lokalstabilitet med projekterad släntlutning om 1:1,5, utan erosionsskydd.

13 Uppdragsnr: Kv Tändstickan 2 13 (15) GNR: Geoteknisk utredning för detaljplan Datum: Rev A Rev B Rev C Vid antagande om att minst 50% av ursprungligt erosionsskydd finns kvar erhålles en beräknad säkerhetsfaktor i kombinerad analys på 1,32, se figur 6. Figur 6. Beräkning av lokalstabilitet med projekterad släntlutning om 1:1,5 och 50% erosionsskydd Befintlig geometri bedöms överensstämma med projekterad släntlutning från 1969 vilket påverkar stabiliteten positivt Sekundära skred W:\Geoteknik \produkter\Geobankar\GEOARKIV\14031 kv Tändstickan Göteborg detaljplan\dokument\pm\pm Geoteknik kv Tändstickan docx Med anledning av att stabiliteten mot Mölndalsån lokalt vid Grafiska vägen inte är tillfredsställande har sekundära skred, eller bakåtgripande skred, beaktats. Med sekundära skred menas skred som efterföljer ett primärt skred orsakat av eventuell erosion i Mölndalsån. Omfattningen av ett sekundärt skred påverkas av sensitiviteten inom det initiala skredets jordvolym. Sensitiviteten inom den beräknade initiala jordvolymen är låg- till mellansensitiv och skredmassorna bedöms därmed inte transporteras bort utan kommer att utgöra ett mothåll för ev sekundära skred. Slänten bedöms som stabil efter ett initialt skred, se figur 7. Figur 7. Beräkning av bakåtgripande skred. Kommun är enligt PBL (2011) 6 kap. 21, 24 och 25 skyldiga att bygga ut och vidmakthålla kommunala vägar och gator som följer av en detaljplanläggning (av gatan). I den händelse att ett initialt skred går i Grafiska Vägen mot Mölndalsån åligger det därmed kommunen att återställa gatan. Ett scenario med ett initialt skred där Grafiska Vägen inte återställs och där släntkrönet på grund av fortsatta bakåtgripande skred under lång tid flyttas närmare planområdet kan därmed avfärdas.

14 Uppdragsnr: Kv Tändstickan 2 14 (15) GNR: Geoteknisk utredning för detaljplan Datum: Rev A Rev B Rev C Risk för bakåtskridande skred som påverkar planområdet bedöms inte föreligga. 10 Sättningar Undersökningar som utförts i området visar att leran är överkonsoliderad med OCR på ca 2 ner till ca 4 m djup och därunder normalt eller svagt överkonsoliderad. Detta innebär att långtidsbundna krypsättningar sättningar kan förväntas inom de delar av området där uppfyllnader eller andra belastningar utförs. 11 Erosionsförhållanden Erosionsaktiviteten i Mölndalsån bedöms inte föreligga. Bedömningen baseras på att ån är reglerad i vattendom som ger ett jämnt vattenflöde samt små vattenståndsvariationer. Ytterligare en gynnsam faktor är geologin i området som i huvudsak består av lera och att omkringliggande markyta är flack. W:\Geoteknik \produkter\Geobankar\GEOARKIV\14031 kv Tändstickan Göteborg detaljplan\dokument\pm\pm Geoteknik kv Tändstickan docx Vid okulär besiktning av sträckan har inga erosionsskydd observerats dock består slänternas ytskikt av fyllning ( mm). Släntlutningen uppskattas till ca 1:1,5. 12 Geotekniska rekommendationer I samband med detaljprojektering av grundläggningen för byggnaderna bör kompletterande geotekniska undersökningar utföras. Höjdsättning av vägar och marknivåer utformas så att befintliga marknivåer följs och att eventuell utfyllnadshöjd minimeras ur sättnings- samt stabilitetssynpunkt. Där uppfyllnader krävs bör man räkna med att sättningar sker Grundläggning De planerade byggnaderna föreslås grundläggas med spetsburna pålar nedförda till friktionsjord eller berg på grund av risk för skadliga sättningar på byggnaderna. Vid grundläggningsnivåer som ligger under torrskorpans underkant, ca 1,7 m djup under befintlig marknivå, bör grundläggningen utföras som vattentät konstruktion för att inte påverka grundvattnet genom utdränering Stabilitetsförhållanden För planerad bebyggelse bedöms stabiliteten som tillfredställande. Att byggnaderna grundläggs med källarplan bedöms som positivt ur stabilitetssynpunkt. Planerad byggnation med grundläggningsnivåer under befintlig markyta samt avschaktning är gynnsamt. För obebyggd del av tomtmark ska det visas att stabiliteten är tillfredsställande vid belastning överstigande 5 kpa. Detaljplaneområdet ska inte belastas med ytterligare last vid framtida byggnationer.

15 Uppdragsnr: Kv Tändstickan 2 15 (15) GNR: Geoteknisk utredning för detaljplan Datum: Rev A Rev B Rev C Utförda beräkningar visar att lokalstabiliteten för Grafiska vägen mot väster, Mölndalsån, är något lägre än vad som normalt bedöms tillfredsställande för befintliga förhållanden. Stabiliteten behöver utredas ytterligare för att avgöra om stabilitetshöjande åtgärder eller restriktioner för Grafiska vägen behöver vidtas. Detta arbete bör utföras av väghållaren. Planområdet ligger utom påverkansområdet för eventuellt lokalt stabilitetsbrott vid Grafiska vägen och Mölndalsån. Även längre glidytor, för befintliga förhållanden, visar på en beräkningsmässigt för låg säkerhetsfaktor, F c < 1,5. Glidytorna griper in i drygt 5 m i planområdets västra del Omgivningspåverkan En utförande- och kontrollplan bör upprättas för schakt-, fyllnings, pålnings- och packningsarbeten. W:\Geoteknik \produkter\Geobankar\GEOARKIV\14031 kv Tändstickan Göteborg detaljplan\dokument\pm\pm Geoteknik kv Tändstickan docx Vid vibrationsalstrande verksamhet så som pålnings- och schaktningsarbeten etc. utförs en riskanalys där närliggande bebyggelses känslighet för markvibrationer utreds Krav/restriktioner Markbelastningar ovan nivå +12,1 inom en minsta bredd på 8 m (räknat från planområdesgränsen mot Grafiska vägen) ska undvikas på grund av stabiliteten mot Mölndalsån. Om detta krav frångås ska det visas på att stabiliteten är tillfredställande. Krav ovan är utformat med hänsyn till att utförd stabilitetsutredning motsvarar en detaljerad utredning, mao finns det möjlighet för exploatören att utföra fler undersökningar och hitta andra lösningar.

16

17 Markteknisk undersökningsrapport/geoteknik ÅF-huset, Kallebäck 2:5 Beställare: Skanska Fastigheter AB W:\Geoteknik \produkter\Geobankar\GEOARKIV\11048 ÅF Huset\Dokument\MUR docx Uppdragsnummer: GNR: Datum: Reviderad: Upprättad av: Virginia Bengtsson Granskad av: Josefine Rubinsson ÅF-Infrastructure AB Kvarnbergsgatan 2, Box 1551 SE Göteborg Telefon Fax Säte i Stockholm. Org.nr VAT nr SE Certifierat enligt SS-EN ISO 9001 och ISO 14001

18 Uppdragsnr: ÅF-huset 2 (10) GNR: Markteknisk undersökningsrapport/geoteknik Datum: Innehållsförteckning 1 OBJEKT- OCH DOKUMENTDATA 3 2 ÄNDAMÅL 3 3 UNDERLAG 3 4 GEOTEKNISK KATEGORI 3 5 STYRANDE DOKUMENT 3 6 ARKIVMATERIAL 4 7 BEFINTLIGA FÖRHÅLLANDEN Topografi Befintliga konstruktioner 4 8 POSITIONERING 4 9 GEOTEKNISKA FÄLTUNDERSÖKNINGAR 5 10 GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR 5 11 GEOHYDROLOGISKA UNDERSÖKNINGAR Utförda undersökningar 5 12 HÄRLEDDA VÄRDEN 6 W:\Geoteknik \produkter\Geobankar\GEOARKIV\11048 ÅF Huset\Dokument\MUR docx Bilagor Bilaga 1. Laborieundersökningar utförda 2011 Bilaga 2. Fält- och laboratorieundersökningar från arkivmaterial Bilaga 3. Conradutvärdering av CPT-sondering Bilaga 4. Protokoll BAT mätare Ritningar G01 Plan G11, G12, G13 Sektion Rev A G21, G22 Enstaka borrhål

19 Uppdragsnr: ÅF-huset 3 (10) GNR: Markteknisk undersökningsrapport/geoteknik Datum: Objekt- och dokumentdata På uppdrag av Skanska Fastigheter har ÅF Infrastructure AB upprättat en Markteknisk undersökningsrapport Geoteknik för projektering av två byggnader som ska upprättas inom del av fastigheten Kallebäck 2:5. I föreliggande markteknisk undersökningsrapport med tillhörande bilagor och ritningar ges information om de geotekniska förutsättningarna för aktuell fastighet. 2 Ändamål Resultaten från utförda undersökningarna syftar till att utgöra underlag för en beskrivning av de geotekniska och geohydrologiska förhållandena inom den studerade fastigheten. Undersökningarna syftar även till att utgöra underlag för projekteringen av grundläggningen av de två byggnaderna. 3 Underlag W:\Geoteknik \produkter\Geobankar\GEOARKIV\11048 ÅF Huset\Dokument\MUR docx Föreliggande rapport sammanfattar de geotekniska förutsättningarna inom området och baseras på arkivmaterial samt resultat från den nu utförda geotekniska undersökningen. Underlag till den geotekniska undersökningen har utgjorts av situationsplan med byggnadernas (höghus samt garage) placering inom fastigheten upprättad av Arkitektbyrån design samt grundkarta från Göteborgs kommun. 4 Geoteknisk kategori Utförda undersökningar är utförda i enlighet med förutsättningarna för tillämpning av Geoteknisk kategori 2 (GK 2). 5 Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 5.1 Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument SS-EN , Fältplanering och Geoteknisk fälthandbok, Rapport 1:96 samt utförande SS-EN-ISO Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 5.2 Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Geoteknisk undersökning SS-EN-ISO och provtagning CPT SS_EN ISO SGF Rapport 1:93 Trycksondering SGF Metodblad Mekanisk trycksondering 2009 Jb-total SGF Rapport 1:2006 Jb-sondering SGF Rapport 2:99 Kolvprovtagning EN ISO :2006 Skruvprovtagning EN ISO :2006

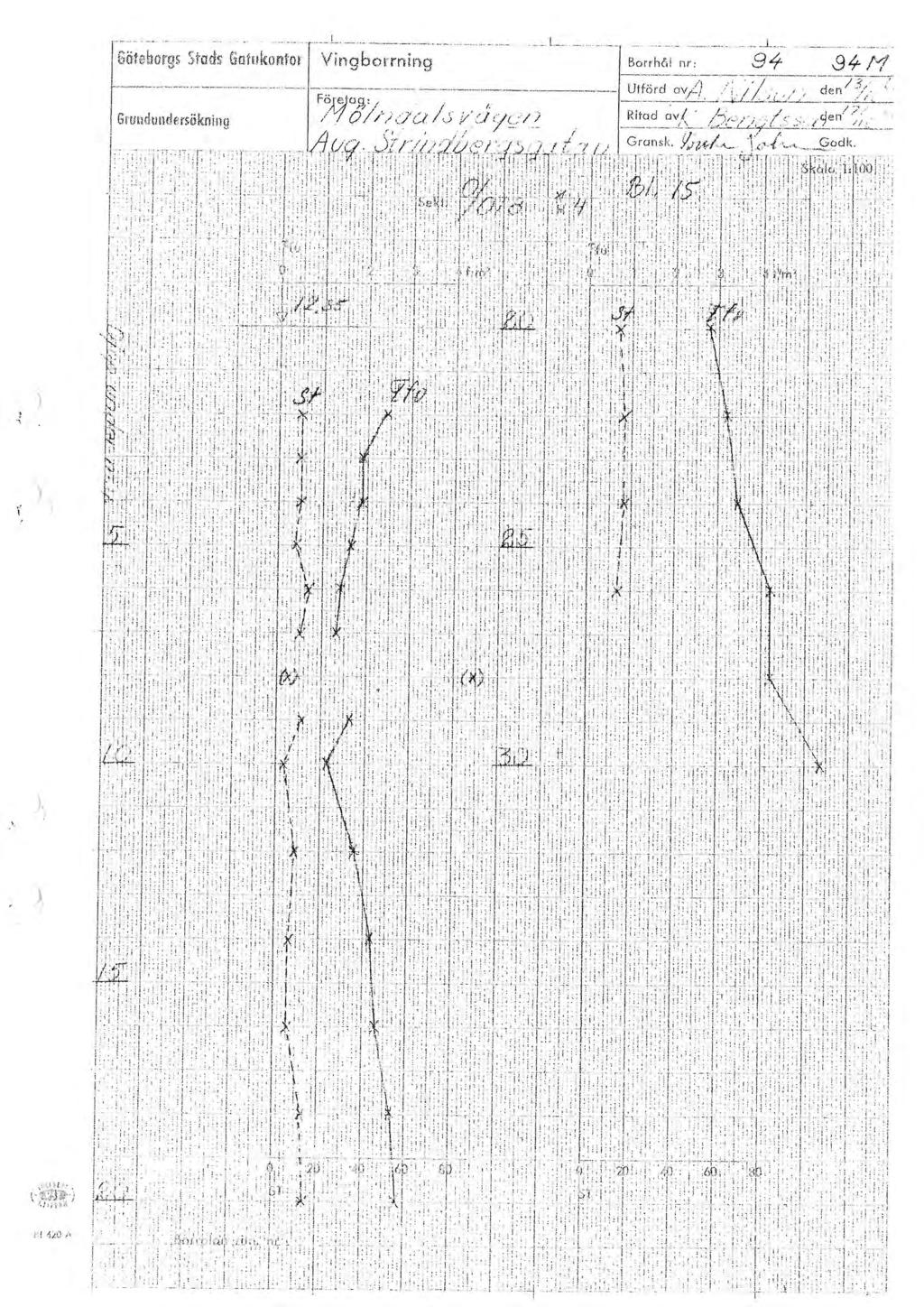

20 Uppdragsnr: ÅF-huset 4 (10) GNR: Markteknisk undersökningsrapport/geoteknik Datum: Undersökningsmetod Standard eller annat styrande dokument Vingförsök SGF Rapport 2:93, Geoteknisk fälthandbok SGF Rapport 1:96 Tabell 5.3 Geohydrologiska undersökningar Undersökningsmetod Standard eller annat styrande dokument Porvattentrycksmätning EN ISO :2006 Tabell 5.4 Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Jordartsklassificering SS-EN-ISO :2002 & SS-EN-ISO :2004 samt BFR T21:1982 Vattenkvot SS , utgåva 3 Konflytgräns SS , utgåva 2 Skrymdensitet SIS-CEN ISO/TS :2005 Sensitivitet SS-CEN ISO TS :2005 Konförsök SIS-CEN ISO/TS :2007, (avvikelse: lägsta konintrycket för 100 grammskonen är 7mm) CRS SS Arkivmaterial W:\Geoteknik \produkter\Geobankar\GEOARKIV\11048 ÅF Huset\Dokument\MUR docx Flera geotekniska undersökningar har utförts inför anläggande av gator och VAledningar i området som angränsar till fastigheten. Undersökningar 179-XX samt 235- XX utfördes under 1970-talet av Gatukontoret. Utvalda undersökningar redovisas i denna MUR, antingen i plan och som enstaka borrhål eller som en bilaga (Bilaga 2). Under 2001 utförde Tellstedt en geoteknisk undersökning inom fastigheten på uppdrag av HB Kallebäck 725:176. Alla sonderingspunkter i undersökningen finns redovisade. 7 Befintliga förhållanden 7.1 Topografi Befintlig markyta inom området ligger på nivån +13 till +14. Markytan är flackt sluttande ner mot Mölndalsån. Området avgränsas i norr och öster av Almedalsvägen och i väst av Grafiska vägen. Söder om fastigheten ligger ett industriområde. 7.2 Befintliga konstruktioner I dagsläget finns inga konstruktioner på fastigheten. Det har tidigare funnits byggnader inom fastigheter vars grundkonstruktion kan utgöra hinder vid tex pålning och schaktning. 8 Positionering Samtliga nu utförda undersökningspunkter har mäts in och avvägts med GPS av ÅF Infrastructure AB. Geoteknisk mätningsklass B. Koordinatsystem i plan: SWEREF Höjdsystem: Göteborgs lokala höjdsystem, GH 88

21 Uppdragsnr: ÅF-huset 5 (10) GNR: Markteknisk undersökningsrapport/geoteknik Datum: Geotekniska fältundersökningar Fältundersökningarna har utförts av ÅF Infrastructure AB under perioden till och omfattade 15 st undersökningspunkter. En sammanfattning av samtliga utförda undersökningar framgår av nedanstående tabell. Undersökningarna omfattar följande metoder och mängder: Tabell 9.1 Utförda fältundersökningar Metod Syfte Antal punkter Trycksondering Bestämning av jordlagerföljd och 12 jorddjup Jb2-sondering Bestämning av bergnivå och 12 jordlagerföljd Jb-total Bestämning av bergnivå och 1 jordlagerföljd CPT-sondering Bestämning av jordlagerföljd, lerans 3 skjuvhållfasthet samt detektering av eventuella skikt Vingsondering Bestämning av lerans skjuvhållfasthet 3 Skruvprovtagning Upptagning av störda jordprover 3 Kolvprovtagning Upptagning av ostörda jordprover 1 W:\Geoteknik \produkter\Geobankar\GEOARKIV\11048 ÅF Huset\Dokument\MUR docx Resultatet av utförda fältundersökningar redovisas i plan- och sektion samt som enstaka borrhål. 10 Geotekniska laboratorieundersökningar Jordprover har analyserats på WSP Sverige AB geotekniska laboratorium i Göteborg under perioden oktober Laboratorieundersökningarna omfattar: Rutinundersökning för störda prover omfattande bestämning av jordart, vattenkvot och konflytgräns. Rutinundersökning för ostörda prover omfattande bestämning av jordart, densitet, vattenkvot, konflytgräns, sensitivitet och skjuvhållfasthet. CRS-försök. Resultatet av utförda laboratorieundersökningar redovisas i form av separata protokoll, se bilaga Geohydrologiska undersökningar 11.1 Utförda undersökningar Den fria grundvattenytan har observerats i provtagningshålen. Portrycket i leran har mätts i tre nivåer med portrycksmätare av typ BAT vid sonderingspunkt 3. Portrycket i friktionsjorden under leran har mätts med CPT-sond vid sonderingspunkt 3. Samtliga portrycksspetsar har avlästs av ÅF Infrastructure AB vid 2 tillfällen under perioden till

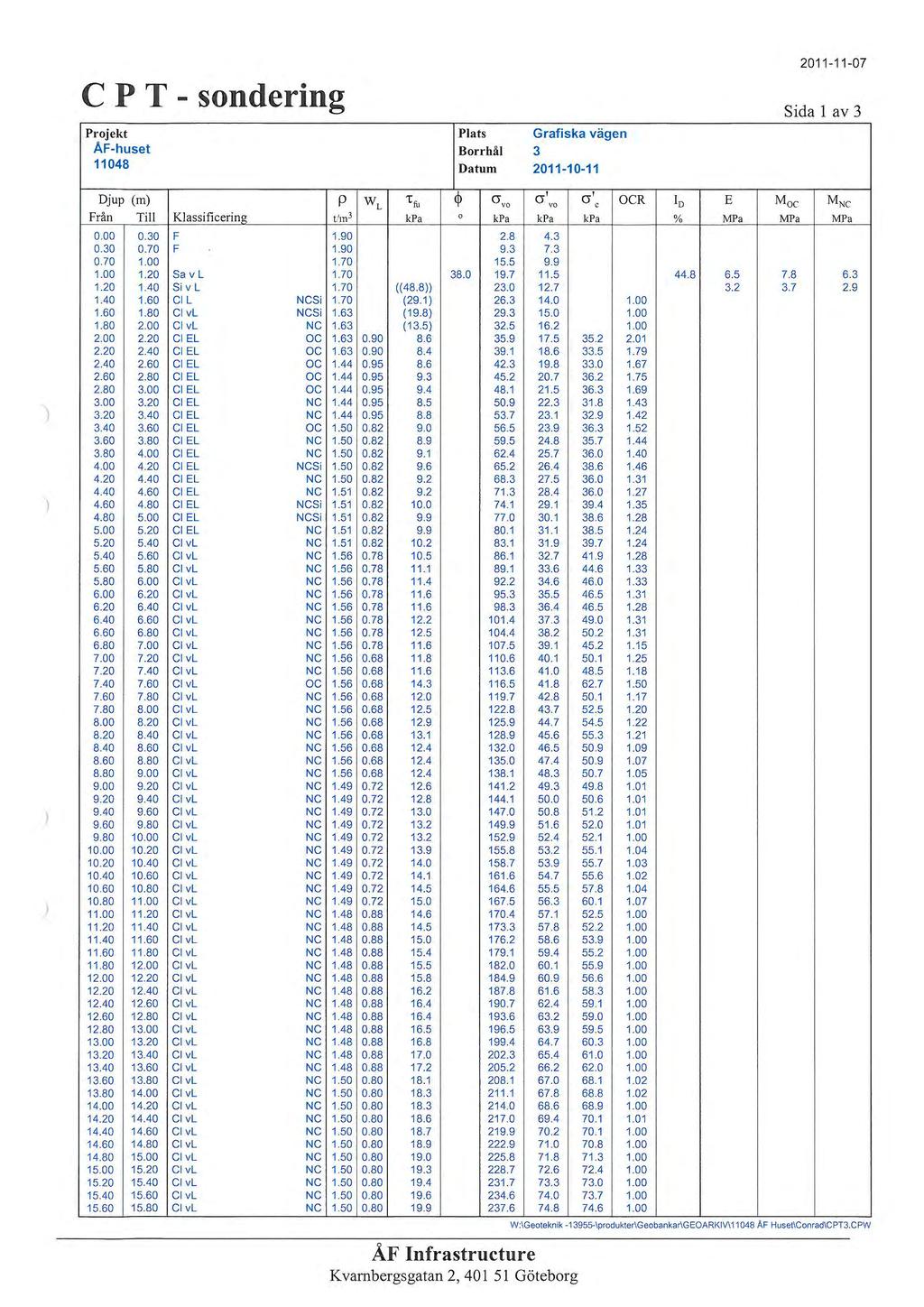

22 Uppdragsnr: ÅF-huset 6 (10) GNR: Markteknisk undersökningsrapport/geoteknik Datum: Härledda värden I Figur 12.1 till Figur 12.4 redovisas härledda värden för densitet, naturlig vattenkvot, konflytgräns samt sensitivitet. Härledda värden för skjuvhållfasthet redovisas i Figur 12.5, 12.6 och I Figur 12.8 redovisas härledda värden för förkonsolideringstryck och i Figur 12.9 redovisas uppmätt portryck. Conrad utvärdering av CPT-sondering redovisas i bilaga 3. Tre undersökningspunkter ( , samt ), som är utförda strax nordost om aktuell fastighet visar på en lera med andra egenskaper. Värdena skiljer sig mest åt med hänsyn till sensitivitet och konflytgräns, men även vid andra undersökningsresultat. Dessa tre undersökningspunkter bör ej tas med vid sammanvägning av härledda värden. Densitet ρ [kn/m 3 ] 1,00 1,50 2, Naturlig vattenkvot w N [%] W:\Geoteknik \produkter\Geobankar\GEOARKIV\11048 ÅF Huset\Dokument\MUR docx Djup [m] M 179-VB Te-4 Te Figur 12.1 Sammanställning av densitet Djup [m] M 179-VB Te-4 Te Figur 12.2 Sammanställning av naturlig vattenkvot

23 Uppdragsnr: ÅF-huset 7 (10) GNR: Markteknisk undersökningsrapport/geoteknik Datum: Konflytgräns w L [%] Sensitivitet konförsök St [-] W:\Geoteknik \produkter\Geobankar\GEOARKIV\11048 ÅF Huset\Dokument\MUR docx Djup [m] M 179-VB Te-4 Te Figur 12.3 Sammanställning av konflytgräns Djup [m] M 179-VB Te-4 Te-10 3 Figur 12.4 Sammanställning av sensitivitet

24 Uppdragsnr: ÅF-huset 8 (10) GNR: Markteknisk undersökningsrapport/geoteknik Datum: Odränerad skjuvhållfasthet (kon) cu [kpa] Odränerad skjuvhållfasthet (vb) cu [kpa] Djup [m] Djup [m] W:\Geoteknik \produkter\Geobankar\GEOARKIV\11048 ÅF Huset\Dokument\MUR docx Figur 12.5 Sammanställning av skjuvhållfasthet (kon) M 179-VB Te-4 Te-10 3 Figur 12.6 Sammanställning av skjuvhållfasthet (vinge) Skjuvhållfastheten är korrigerad med hänsyn till konflytgräns (gäller kon och vinge), dock ej med hänsyn till OCR, se SGF info M 179-VB Te-2 Te

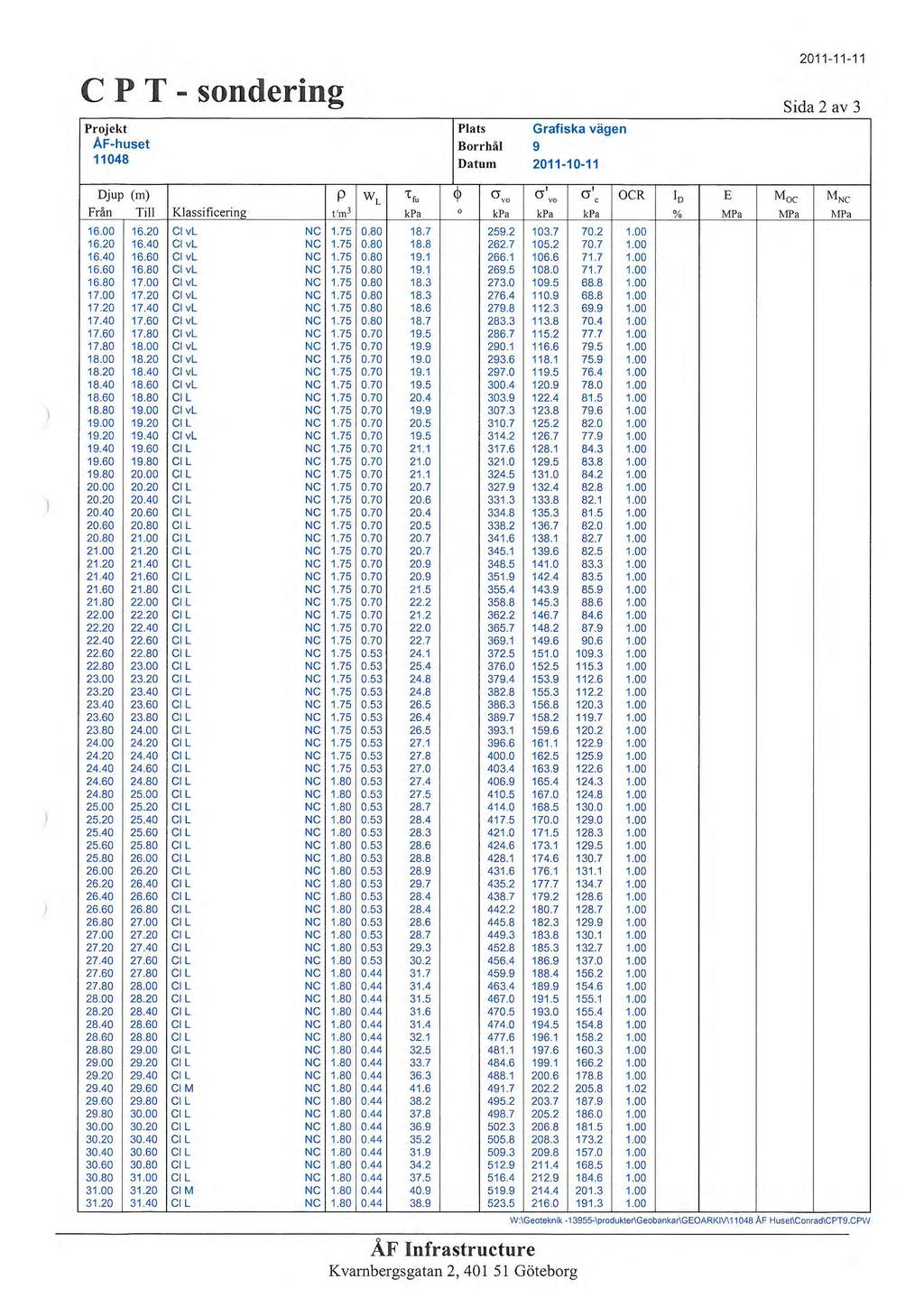

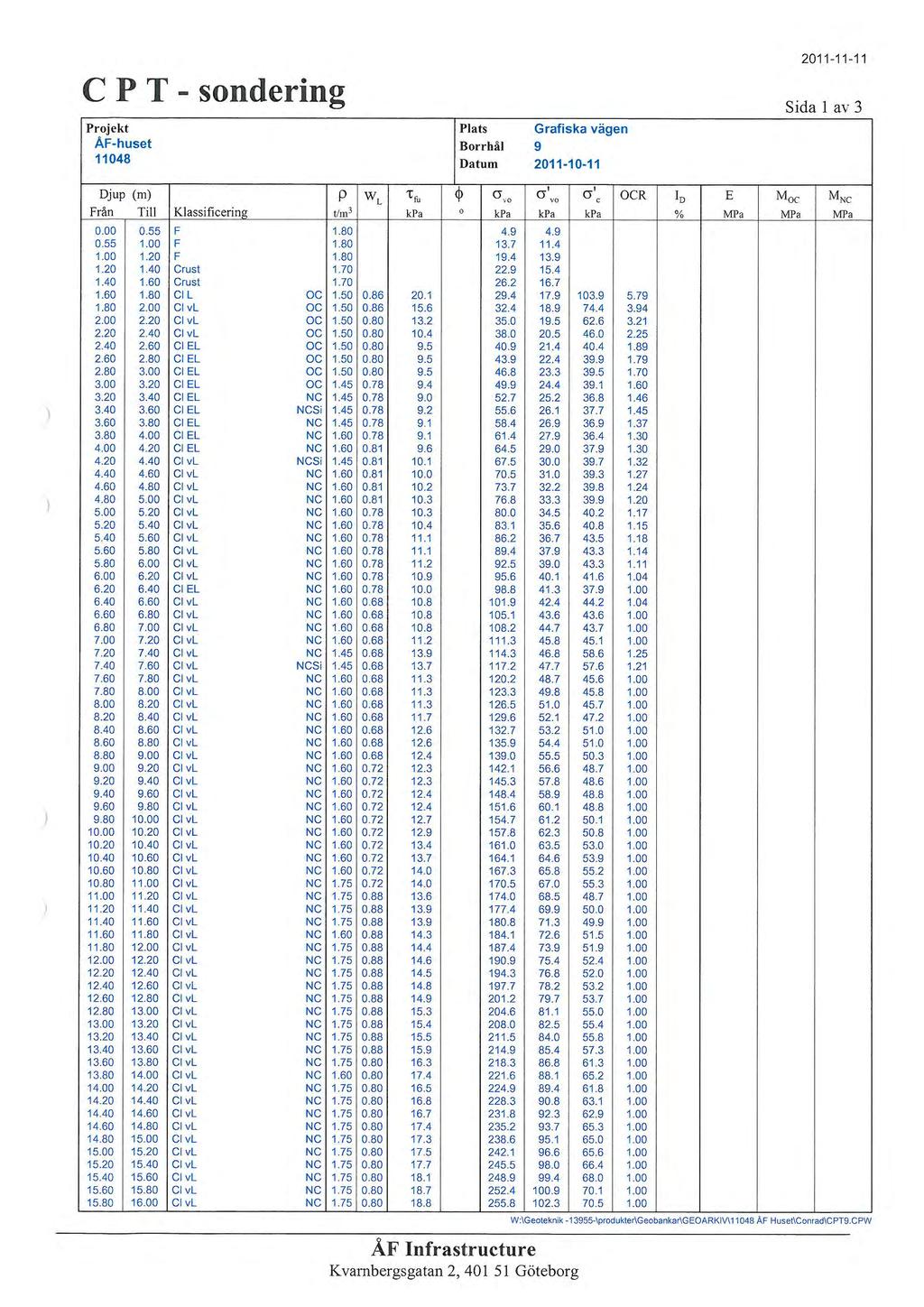

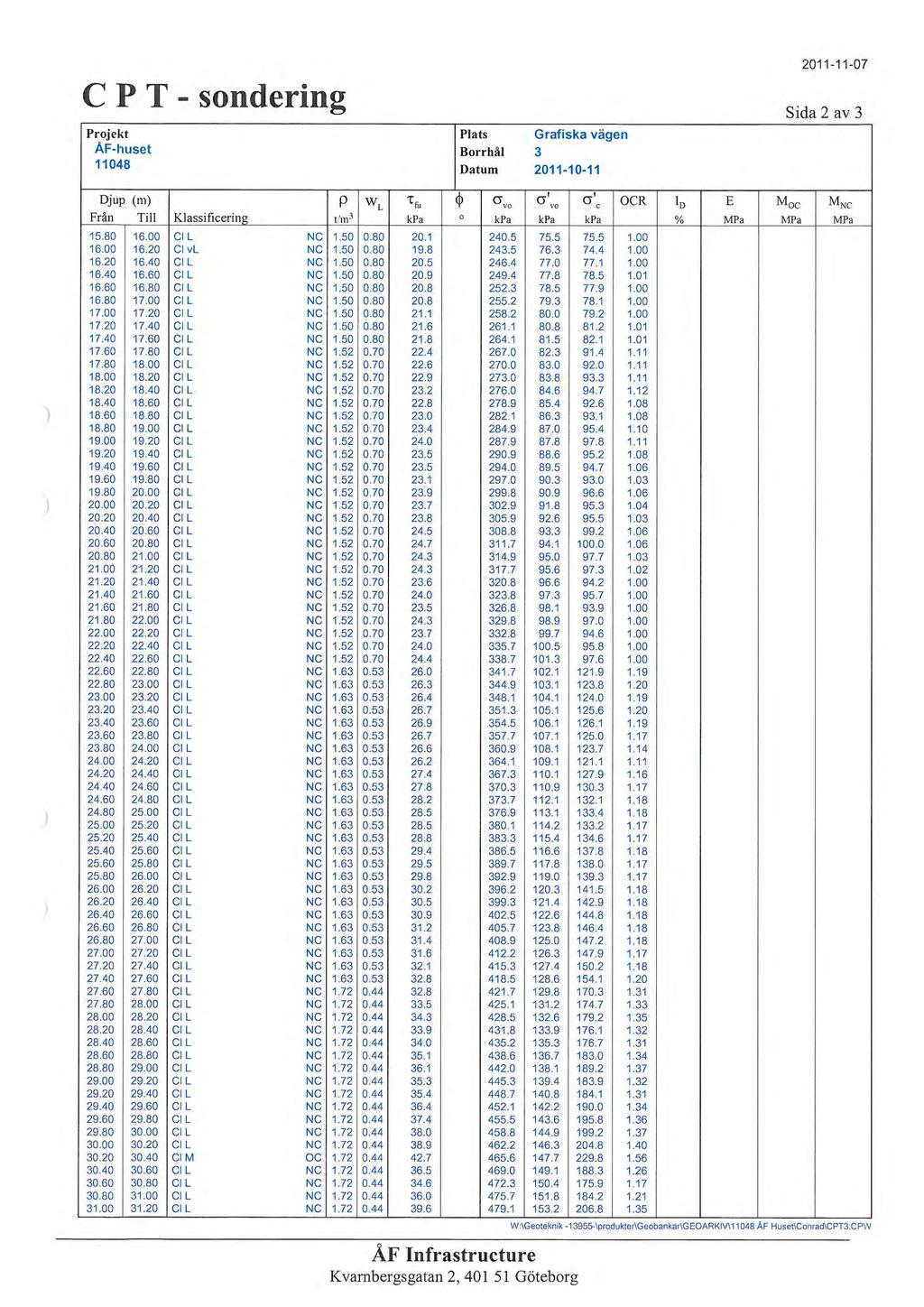

25 Uppdragsnr: ÅF-huset 9 (10) GNR: Markteknisk undersökningsrapport/geoteknik Datum: Odränerad skjuvhållfasthet (cpt) cu [kpa] Förkonsolideringstryck kpa σ c CRS, Te-4 Djup [m] cpt 3 cpt 14 cpt djup [m] 20 σ c CRS, Te- 10 σ c CRS, 3 σ c, CPT, 3 σ c, CPT 9 σ c, CPT W:\Geoteknik \produkter\Geobankar\GEOARKIV\11048 ÅF Huset\Dokument\MUR docx Figur 12.7 Sammanställning av skjuvhållfasthet (cpt) Figur 12.8 Sammanställning av förkonsolideringstryck Skjuvhållfastheten är korrigerad med hänsyn till konflytgräns och OCR (gäller cpt), se SGF info

26 Uppdragsnr: ÅF-huset GNR: Markteknisk undersökningsrapport/geoteknik Datum: (10) Den fria grundvattenytan har observerats i provtagningshålen och är belägen 0,3 m - 0,5 m under markytan. Mätningar av portrycket i leran visar en hydrostatisk fördelning ner till ca 5 m djup med ökande portycksgradient mot djupet. I friktionsjorden under leran är portrycken artesiska. Trycknivån på 32 m djup uppgår till ca 350 kpa, se Figur. Portryck, u [kpa] Hydrostatiskt (Cpt) W:\Geoteknik \produkter\Geobankar\GEOARKIV\11048 ÅF Huset\Dokument\MUR docx Figur Uppmätt portryck i punkt 3. Med anledning av årstidsvariationer kan avvikelser förekomma. Vattenståndet i Mölndalsån har ej mätts in.

27 Bilaga 1-1 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt ÅF Huset Göteborg Besök: Rullagergatan 4 Växel: Direkt: / / Beställare ÅF infrastruktur AB Fax: Uppdragsnummer ,3 m u my sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Borrhål 3 Fältundersökning JE Ankomst Provtagningsmetod PG Skr Kv St I Kv St II Labundersökning X X Granskning KS Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup w n w L S t fu r typ klass Anm. m Jordartsbeskrivning t/m 3 % % (kpa) (kpa) 0,0 F / ASFALT / (enl.fälttekn.) 0,1 0,1 F / sand, grus, krossmaterial / (enl.fälttekn.) 0,7 0,7 grå sulfidfläckig TORRSKORPELERA, sandkörtlar 35 1,1 1,1 grå sulfidfläckig LERA ,5 1,8 grå grusig sandig LERA 1, ,0 grå LERA 1, ,9 1,58 1, ,0 grå gyttjig LERA, enstaka växt- och skalrester 1, ,67 1,46 1, ,0 grå LERA, enstaka skalrester 1, ,67 1,51 1, ,0 grå LERA, enstaka skalrester 1, ,75 1,52 1, ,0 grå LERA, enstaka skalrester 1, ,2 1,58 1, ,0 grå LERA, enstaka skalrester 1, ,52 1,58 1, ,0 grå sulfidbandad LERA 1, ,49 1,49 L\5250\ÅF infrastruktur AB

28 Bilaga 1-2 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt ÅF Huset Göteborg Besök: Rullagergatan 4 Växel: Direkt: / / Beställare ÅF infrastruktur AB Fax: Uppdragsnummer Fältundersökning JE Ankomst 0,3 m u my sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Provtagningsmetod Borrhål PG Skr Kv St I Kv St II Labundersökning X X Granskning KS Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup w N w L S t fu r typ klass Anm. m Jordartsbeskrivning t/m 3 % % (kpa) (kpa) 1, ,0 grå sulfidbandad LERA 1, ,53 1, ,0 grå sulfidbandad LERA 1, ,54 1, ,0 grå sulfidbandad LERA 1, ,48 1,62 66 mörkgrå sulfidhaltig LERA, enstaka gruskorn, 25,0 1, ,57 skalrester 1,64 1,68 58 grå ngt siltig LERA, mkt tunna siltskikt, enstaka 30,0 1, ,45 skalrester 1,73 1,48 1,49 1,52

29 Bilaga 1-3 Sammanställning av Laboratorieundersökningar Samhällsbyggnad Box Projekt ÅF Huset Göteborg Besök: Rullagergatan 4 Växel: Direkt: / / Beställare ÅF infrastruktur AB Fax: Uppdragsnummer ,6 m u my sitet kvot gräns tivitet (okorr.) (omrörd) Matrl. Tjälf.- Borrhål 9 Fältundersökning TA Ankomst Provtagningsmetod PG Skr Kv St I Kv St II Labundersökning X Granskning KS Grundvattenobservation Datum Den- Vatten- Konfl.- Sensi- Skjuvhållfasthet Djup w n w L S t fu r typ klass Anm. m Jordartsbeskrivning t/m 3 % % (kpa) (kpa) 0,0 1,1 1,1 grå sulfidfläckig TORRSKORPELERA 1,5 1,5 grå rostfläckig LERA, siltkörtlar ,0 2,0 grå LERA ,0 3,0 grå LERA ,0 4,0 grå LERA ,0 F / mörkbrun ngt grusig siltig SAND, lerklumpar, tegelrester / L\5250\ÅF infrastruktur AB
