COMPACTTM. Air & Heat. Luftbehandlingsaggregat med inbyggd styrutrustning och ekonomisk drift.

Transkript

1 TM Air & Heat Luftbehandlingsaggregat med inbyggd styrutrustning och ekonomisk drift. Air & Heat Air Heat Allmänt Air & Heat är kompletta luftbehandlingsaggregat i två storlekar, med direktdrivna till- och frånluftsfläktar, till- och frånluftsfilter, roterande värme växlare samt inbyggd styrutrustning. Air och Heat installeras direkt i det rum som skall ventileras. Innehållsförteckning Sid Allmänt 4 Teknisk beskrivning aggregat 7 Installation 14 Tillbehör 17 Specifikation 21 Dimensionering 22

2 Snabb och enkel installation, effektiv och ekonomisk ventilation! Kompletta rumsaggregat Air och Heat är kompletta luftbehandlingsaggregat som installeras direkt i det rum som skall ventileras. Air och Heat är avsedda för komfortventilation och kan användas till lektionssalar, daghem, konferenslokaler, mindre kontor, arbetslokaler, butiker, restauranger och liknande publika utrymmen. Kanaler för uteluft och avluft ansluts på aggregatets ovansida och förs ut genom vägg. Därutöver behöver endast elanslutning göras. Installationen går snabbt och enkelt och om håltagning genom vägg inte är komplicerad kan aggregatet vara klart för användning inom några timmar. Det är också enkelt att flytta aggregatet vid förändring av lokalens användning. Ventilationen är effektiv genom den deplacerande ventilationsprincipen. Den inbyggda styrutrustningen har flera funktioner för ekonomisk drift. Skillnaden mellan Air och Heat är att Heat också kan användas för uppvärmning. Se nästa sida. Spridningsbilden kan lätt anpassas Det inbyggda lågimpulsdonet till Air och COM- PACT Heat är försett med de unika VARIZON -dysorna för högsta komfort och funktion. VARIZON -dysorna fungerar som luftriktare och kan ställas in separat utan att luftflöde, tryckfall eller ljudnivå påverkas. Närzonen kan därmed anpassas för varje enskilt fall. Air Heat VARIZON -dysor Starka skäl att välja Air/Heat Enkel installation Installationen är snabb och enkel och innebär minimal påverkan på verksamheten vid renovering. Det enda som krävs är håltagning i yttervägg för uteluft och avluft samt elektrisk anslutning. Optimal driftsekonomi Med Air och Heat uppnås optimal driftsekonomi genom energisnåla fläktar, effektiv värmeåtervinning och fullständig kontroll på temperaturer, luftflöden och drifttider samt ekonomiska styrfunktioner. Ekonomiska styrfunktioner En stor mängd inbyggda funktioner i styrsystemet är klara att aktiveras och flera av dem ger unika möjligheter till energibesparing. Aggregaten är klara att anslutas till de flesta befintliga övervakningssystem. Kommunikation kan också ske direkt i nätverk via en vanlig webläsare. Effektiv ventilation Den deplacerande ventilationsprincipen ger effektiv ventilation och spridningsbilden kan anpassas för högsta komfort och funktion. 4 Rätten till konstruktionsändringar förbehålls

3 Air och Heat har det där lilla extra! Med den nya -serien erbjuder Swegon luftbehandlingsaggregat för små luftmängder utan avkall på prestanda, energieffektivitet, styrfunktioner och kommunikationsmöjligheter. Energieffektiva fläktar Fläktarna i -serien är direktdrivna kammarfläktar. De är försedda med EC-motorer som ger hög verkningsgrad över hela arbetsområdet. Fläktarna är kompakta och tar liten plats. Tvära kanalböjar kan anslutas direkt mot fläktutlopp utan tryckförluster. Fläktarna ger dessutom låga ljudnivåer. Air & Heat Värmeväxlare med hög verkningsgrad Samtliga aggregat i -serien är försedda med den roterande värmeväxlaren RECOnomic, en av marknadens mest effektiva värmeväxlare. RECOnomic har hög temperaturverkningsgrad, upp till 85%, och lågt tryckfall. Värmeväxlaren drivs av en stegmotor som medger mycket stor precision vid styrning av rotationshastigheten och därmed värmeåtervinningsgraden. Energieffektiva fläktar Kompakta filter Aggregaten är försedda med så kallade pleatfilter i filterklass epm1 50% (F7) för både tilluft och frånluft. Filterövervakning är inbyggt i styrsystemet. Effektiv värmeväxlare RECOnomic Optimal komfort och driftsekonomi Normalfunktion Värmning med Heat I normalfallet används Air och Heat med effektiv deplacerande ventilation. Den något svalare tilluften sprider sig utefter golvet och stiger kring värmekällor, t ex människor. Med Heat kan rummet värmas när det inte används. Rumsluften cirkuleras vid värmebehov genom en kraftfull luftvärmare. Rätten till konstruktionsändringar förbehålls

4 Med styrsystemet IQnomic är alltid en intelligent ekonom närvarande! Komplett styrsystem Styrsystemet IQnomic styr och reglerar fläktar, värmeåtervinnare, temperaturer, luftflöden och drifttider. Alla funktioner som kan tänkas för ett luftbehandlingsaggregat finns inbyggda i systemet och samtliga är klara att aktiveras. Alla inställningar och avläsningar görs i klartext och på önskat språk via en användarvänlig manöverpanel på inspektionsdörren. Genom att styrutrustningen är inbyggd och utvecklad för säkerställs att teknik och mekanik går hand i hand. Smarta och ekonomiska styrfunktioner Exempel på smarta och ekonomiska styrfunktioner som bara finns i IQnomic från Swegon: FRT-reglering. Kan användas när rummet har värmeöverskott och oftast behövs inget eftervärmningsbatteri. Densitetskorrigerat flöde. Tar automatiskt hänsyn till att luften har olika densitet och därmed ger olika luftmängd vid olika temperaturer. Årstidskompenserat flöde. Luftflödet kan sänkas vintertid enligt en inställd kurva. Sommarnattkyla. Energibesparande funktion för att tillföra lokalen sval uteluft nattetid. Kylåtervinning. Värmeväxlaren utnyttjas automatiskt även för att återvinna den relativa kyla som kan finnas i rummet. Manöverpanel IQnomic Kommunikation är standard Kommunikation via TCP/IP och EIA 485 ingår som standard. För kommunikation via LON och Trend används kommunikationsenhet TBLZ. har också en inbyggd web-kommunikation. Via en vanlig web-läsare (t ex Internet Explorer) och eget nätverk erhålles kommunikation med utan några överordnade system alls. Därutöver har in- och utgångar för externa funktioner som t ex vidarebefodran av larm eller övertidsdrift via tryckknapp. 6 Rätten till konstruktionsändringar förbehålls

5 Teknisk beskrivning aggregat, Air & Heat Allmänt Air och Heat är kompletta luftbehandlingsaggregat i två storlekar med direktdrivna till- och frånluftsfläktar, till- och frånluftsfilter, roterande värme växlare, ljuddämpare, inbyggt lågimpulsdon samt inbyggd styrutrustning. De två storlekarna har samma fysiska mått men olika luftflödeskapacitet. Heat Heat är utrustat för både eftervärmning av tillluft och för att kunna värma ett obemannat rum. Effektiv ventilation Ventilationen är mycket effektiv genom den deplacerande ventilationsprincipen. Den inbyggda styrutrustningen har flera funktioner för ekonomisk drift. Air & Heat Inbyggd styrutrustning Air och Heat har inbyggd styrutrustning som manövreras i klartext från en fast manöverpanel på inspektionsdörren. El- och styrsystemet är helt integrerat med aggregatet. Den mikroprocessorbaserade utrustningen styr och reglerar temperaturer, luftflöden och övriga funktioner. Ett stort antal funktioner finns inbyggda i systemet och kan enkelt aktiveras. Air Tilltalande design Air och Heat har en tilltalande och smakfull design för att passa in i skilda miljöer. Användningsområde Air och Heat är avsedda för komfortventilation och kan användas till lektionssalar, daghem, konferenslokaler, mindre kontor, arbetslokaler, butiker, restauranger och liknande publika utrymmen. är konstruerat och testat för omgivningstemperaturer från -25 C till +40 C, och temperaturer i luftströmmen från -40 C till +40 C. För den roterande värmeväxlaren får dock temperaturskillnaden mellan uteluft och frånluft ej överstiga 70 C. Skillnaden mellan Air och Heat är att Heat också kan användas för uppvärmning. Enkel installation Aggregatet installeras direkt i det rum som skall ventileras. Kanaler för uteluft och avluft ansluts på aggregatets ovansida, isoleras och förs ut genom vägg. Därutöver behöver endast elanslutning göras. För att underlätta intransport kan aggregatet på byggplats delas i en över- och en underdel. Certifiering Swegon AB har certifierat kvalitetssystem enligt ISO 9001 och certifierat miljöledningssystem enligt ISO Heat Rätten till konstruktionsändringar förbehålls

6 Teknisk beskrivning aggregat, Air & Heat Mekanisk konstruktion Hölje Aggregatet består utvändigt av galvaniserad stålplåt som är förlackerad i vit kulör NCS S 0502-G och invändigt av aluzinkbelagd stålplåt. Aggregatet håller utvändigt miljöklass C4. Höljet har 30 mm isolering av mineralull, inspektionsdörren 50 mm. Inspektionsdörren är upphängd på gångjärn i vänsterkant. Dörren öppnas och stängs med en specialnyckel. Låsbart dörrlås finns som tillbehör. Fläktar Fläktarna är direktdrivna kammarfläktar. De är försedda med EC-motorer som ger hög verkningsgrad över hela arbetsområdet. Flödesmätning och styrning är standard. Fläktarna är försedda med beröringsskydd och de är effektivt avvibrerade från höljet. De kan vid behov demonteras och tas ur aggregatet. Heat Värmeväxlare Den roterande värmeväxlaren är av typ RECOnomic, patenterad av Swegon. Värmeväxlaren drivs av en stegmotor, som med stor precision styr rotationshastigheten och därmed värmeåtervinningsgraden. Rotationsvakt och styrning är standard. Värmeväxlaren är försedd med beröringsskydd. Air Filter Aggregatet har pleatfilter i filterklass epm1 50% (F7) för både tilluft och frånluft. Filterövervakning är standard. Heat Heat är försett med låga luftutsläpp, växlingsspjäll och elektrisk luftvärmare 7,5 kw. För montage på byggplats ingår dessutom recirkulationsdel, jalusispjäll och extern rumsgivare. Direktdrivna fläktar med EC-motorer. Miljödeklaration Swegon AB har certifierat miljöledningssystem enligt ISO och är anslutet till REPA-registret, nr tillverkas av följande material: Ämne Viktandel Stålplåt ca 84% Aluminium ca 4% Polymera material ca 1% Mineralullsisolering ca 6% Filter ca 1% Elektronik, motorer ca 4% Roterande värmeväxlare RECOnomic. Pleatfilter i filterklass epm1 50% (F7). 8 Rätten till konstruktionsändringar förbehålls

7 Teknisk beskrivning aggregat, Air & Heat Funktionsprincip Normal funktion Tilluftsfilter Frånluftsfläkt Air & Heat Ljuddämpare Värmeåtervinnare Uteluft förs via kanal in i aggregatet genom filter och värme återvinnare. Vid behov kan luften eftervärmas med en elektrisk luftvärmare på 1,2 kw (tillbehör Air). Ofta klarar man sig dock utan luftvärmare därför att värmeväxlaren har hög temperaturverkningsgrad och med deplacerande ventilationsprincip skall tilluften vara något svalare än rumsluften. En specialfunktion finns dessutom för att sänka tilluftsflödet om värmeväxlaren inte klarar att hålla önskad temperatur. Därefter passerar luften genom inbyggd ljuddämpare och förs in i rummet via lågimpulsdonet. Den något svalare tilluften stiger kring värmekällor, t ex människor, och trycker rumsluften mot taket. Air suger till sig rumsluften via ett från luftsintag på aggregatets ovansida. Frånluften passerar ljuddämpare, filter och värmeåtervinnare och förs sedan ut i det fria via kanal. Frånluftsfilter Tilluftsfläkt Elektrisk luft värmare 1170 W (tillbehör) Uteluft Lågimpulsdon med ljuddämpare Tilluft Frånluft Avluft Värmning med Heat Recirkulationsdel Jalusispjäll Heat fungerar i normalfallet som Air. Dessutom kan Heat användas för att värma lokalen med BOOSTER-funktion. När lokalen inte används (t ex nattetid) hålls rumstemperaturen på önskad, nattsänkt, nivå genom intermittent drift. Strax innan lokalen skall börja användas (t ex på morgonen) höjs temperaturen till normal rumstemperatur. Elektrisk luftvärmare 7,5 kw Växlingsspjäll Vid BOOSTER-funktion stängs frånluftsfläkt och värmeväxlare av. Spjäll i recirkulationsdelen ställs om och rumsluft cirkuleras. Jalusispjäll för avluft stänger för att förhindra kallras. Luftutsläpp Den kraftiga elektriska luftvärmaren (7,5 kw) värmer upp luften. Ett växlingsspjäll i aggregatets underdel ställs om och luften leds till lågt placerade luftutsläpp. Luften kastas ut med hög hastighet och vidhäftas mot golvet genom den så kallade coanda-effekten. Därmed uppnås långa kastlängder som ger snabb uppvärmning av hela lokalen. Rätten till konstruktionsändringar förbehålls Tilluft Frånluft 9

8 Teknisk beskrivning aggregat, Air & Heat El- och styrsystem Allmänt Styrsystemet IQnomic är helt integrerat med aggregatet. Den mikroprocessorbaserade utrustningen styr och reglerar temperaturer, luftflöden och övriga funktioner. Ett stort antal funktioner finns inbyggda i systemet och kan enkelt aktiveras. Se särskilt avsnitt Styrsystem. Aggregatet kan styras automatiskt på flera olika sätt via det inbyggda kopplingsuret, men också behovsstyras via till exempel CO 2 -givare eller närvarogivare. Manuell styrning är också möjlig. Ett stort antal funktioner och inställningar kan dessutom göras via kommunikation. Regleronoggrannhet: Temperatur ± 1 o C. Luftflöde ± 5%. Eleffektivitet Aggregatets konstruktion och prestanda är optimerat för att erhålla mycket god eleffektivitet. Normer Aggregatet uppfyller normerna i SS-EN Styrenhet IQnomic. Störningsnivå Aggregatet uppfyller kraven enligt EMC-direktivet och är testat enligt EN och (utstrålning i bostäder, kontor, butiker och liknande miljöer samt för immunitet i industrimiljö). Användning av jordfelsbrytare Eventuell jordfelsbrytare bör endast betjäna aggregatet och skall vara av typ avsedd för EC-motorns styrning. Kommunikation Kommunikation via TCP/IP och EIA 485 ingår som standard. För kommunikation via LON och Trend används kommunikationsenhet TBLZ. har också en inbyggd web-kommunikation. Via en vanlig web-läsare (t ex Internet Explorer) och eget nätverk erhålles kommunikation med utan några överordnade system alls. Därutöver har in- och utgångar för externa funktioner som t ex vidarebefodran av larm eller övertidsdrift via tryckknapp. Exempel på flödesbild för web-kommunikation. 10 Rätten till konstruktionsändringar förbehålls

9 Teknisk beskrivning aggregat, Air & Heat El- och styrsystem Flödesbild Air Vid databeräkning i aggregatvalsprogrammet ProUnit erhålles objektspecifik flödesbild och funktionsbeskrivning. Nedan redovisas enskilda komponenter. Komponenter Air V1 BT3 E1 M3 BG1 G1 T1 BF1 E2 BT1 V2 BT2 BQ1 G2 T2 BF2 K1 P1 Filter uteluft. Temperaturgivare uteluft. Indikerar för styrning av temperaturpåverkande funktioner. Steglöst varvtalsreglerad roterande värmeväxlare RECOnomic. Stegmotor för steglös hastighetsreglering av roterande värmeväxlare. Rotationsvaktsgivare för kontroll av värmeväxlarens rotation. Direktdriven tilluftsfläkt med EC-motor. Motorstyrning för steglös reglering av tilluftsfläkt. Flödestryckgivare tilluft. Indikerar för styrning av tillluftsfläktens varvtal och övervakar filterstatus. Luftvärmare el (tillbehör) eftervärmer vid behov tillluften. Temperaturgivare tilluft. Indikerar för styrning av temperaturpåverkande funktioner. Filter frånluft. Temperaturgivare frånluft. Indikerar för styrning av temperaturpåverkande funktioner. VOC-givare. Mäter halten av emissioner/föroreningar i rumsluften för reglering av luftflöde. Direktdriven frånluftsfläkt med EC-motor. Motorstyrning för steglös reglering av frånluftsfläkt. Flödestryckgivare frånluft. Indikerar för styrning av frånluftsfläktens varvtal och övervakar filterstatus. Styrenhet IQnomic innehållande styrkort och övrig elektrisk utrustning för styrning av interna och externa funktioner. Manöverpanel för inställningar och avläsningar av luftflöden, temperaturer, reglerfunktioner, drifttider mm samt larm. Air BQ1 Uteluft Tilluft Frånluft Avluft Air & Heat Rätten till konstruktionsändringar förbehålls

10 Teknisk beskrivning aggregat, Air & Heat El- och styrsystem Flödesbild Heat Vid databeräkning i aggregatvalsprogrammet ProUnit erhålles objektspecifik flödesbild och funktionsbeskrivning. Nedan redovisas enskilda komponenter. Komponenter Heat BQ1 V1 BT3 E1 M3 BG1 G1 T1 BF1 E2 BT9 BT1 V2 BT2 BQ1 G2 T2 BF2 K1 P1 Filter uteluft. Temperaturgivare uteluft. Indikerar för styrning av temperaturpåverkande funktioner. Steglöst varvtalsreglerad roterande värmeväxlare RECOnomic. Stegmotor för steglös hastighetsreglering av roterande värmeväxlare. Rotationsvaktsgivare för kontroll av värmeväxlarens rotation. Direktdriven tilluftsfläkt med EC-motor. Motorstyrning för steglös reglering av tilluftsfläkt. Flödestryckgivare tilluft. Indikerar för styrning av tillluftsfläktens varvtal och övervakar filterstatus. Luftvärmare el. Överhettningstermostat luftvärmare el. Temperaturgivare tilluft. Indikerar för styrning av temperaturpåverkande funktioner. Filter frånluft. Temperaturgivare frånluft. Indikerar för styrning av temperaturpåverkande funktioner. VOC-givare. Mäter halten av emissioner/föroreningar i rumsluften för reglering av luftflöde. Direktdriven frånluftsfläkt med EC-motor. Motorstyrning för steglös reglering av frånluftsfläkt. Flödestryckgivare frånluft. Indikerar för styrning av frånluftsfläktens varvtaloch övervakar filterstatus. Styrenhet IQnomic innehållande styrkort och övrig elektrisk utrustning för styrning av interna och externa funktioner. Manöverpanel för inställningar och avläsningar av luftflöden, temperaturer, reglerfunktioner, drifttider mm samt larm. Heat Komponenter för recirkulation R1 MG1 R2 R3 MG3 BT4 Uteluft Tilluft Frånluft Avluft Spjäll recirkulationsdel stänger för uteluft och öppnar för cirkulation av rumsluft. Spjällställdon recirkulationsdel styr spjäll recirkulationsdel. Jalusispjäll avluft stänger när frånluftsfläkten stoppar. Växlingsspjäll tilluft leder tilluften till lågt placerade luftutsläpp. Spjällställdon växlingsspjäll tilluft styr växlingsspjäll tilluft. Temperaturgivare rum mäter temperaturen i rummet. Indikerar för styrning av värmefunktioner. 12 Rätten till konstruktionsändringar förbehålls

11 Teknisk beskrivning aggregat, Air & Heat El- och styrsystem Manöverpanel Alla inställningar och avläsningar görs i klartext och på önskat språk via en användarvänlig manöverpanel på inspektionsdörren. På manöverpanelen finns tryckknappar för olika kommandon. Display och tryckknappar har bakgrundsbelysning. En röd indikeringslampa blinkar vid larm. Inställda värden lagras och berörs ej av strömavbrott. Manöverpanelen innehåller menyer som är logiskt uppbyggda i olika nivåer enligt följande: Huvudmeny 1. Avsedd för användare av rummet. Endast tillfälliga ändringar kan göras, se särskilt avsnitt nedan. Huvudmeny 2. Kod krävs (erhålles i skötselinstruktionen). Val av automatisk eller manuell drift samt stopp av aggregatet. Brukarnivå. Inställningar och avläsning av värden för valda funktioner. Installationsnivå. Kod krävs (erhålles i skötselinstruktionen). Val av funktioner och inställning av gränsvärden. Servicenivå. Kod krävs (erhålles efter särskild utbildning). Manöverpanel på inspektionsdörren. Air & Heat Inställningar i Huvudmeny 1 Huvudmeny 1 är avsedd för användare av rummet. Endast tillfälliga ändringar kan göras enligt följande: Normaldrift Visar att aggregatet fungerar automatiskt enligt gjorda inställningar. Övertidsdrift Kan aktiveras om rummet skall användas en kväll och kopplingsuret då har styrt aggregatet till lågfart eller stopp. Aggregatet går på högfart under inställd tid (fabriksinställning 45 minuter). Vädring Kan aktiveras i samband med en paus om många personer vistas i rummet. Aggregatet går på maxfart under inställd tid (fabriksinställning 15 minuter). Funktioner nedan gäller endast Heat. Värmning Kan aktiveras för att höja temperaturen i det rum man tänker använda. Aggregatets lufvärmare och luftflöde styrs efter behovet (fabriksinställning 45 minuter). Värmning + Recirkulation Kan aktiveras om snabb uppvärmning önskas av det rum man tänker använda. Aggregatets lufvärmare och luftflöde styrs efter behovet, tillförsel av uteluft stängs och rumsluft cirkuleras (fabriksinställning 45 minuter). NORMALDRIFT ÖVERTIDSDRIFT VÄDRING Möjliga inställningar för Air i Huvudmeny 1. NORMALDRIFT ÖVERTIDSDRIFT VÄDRING VÄRMNING VÄRMNING+RECIRKULATION Möjliga inställningar för Heat i Huvudmeny 1. Rätten till konstruktionsändringar förbehålls

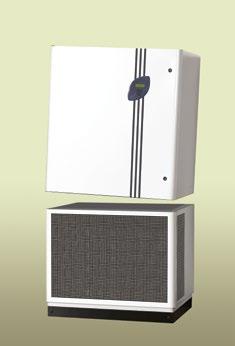

12 Installation, Air & Heat Allmänt Leverans och delbarhet Air och Heat levereras alltid som en enhet och på träpall. För att underlätta intransport kan aggregatet delas i en över- och en underdel. Dessutom kan fläktar och inspektionsdörr demonteras i överdelen. I underdelen kan fördelningsplåten demonteras. Särskilda lyfthandtag för överdelen medlevereras. Kanalanslutningar Cirkulära kanalanslutningar Ø 250 mm för uteluft och avluft är placerade på aggregatets ovansida. Kanaler skall isoleras enligt gällande normer. Se även avsnitt "Installationsråd" på nästa sida. Bottenbalkar med sockel Aggregatet är försett med 90 mm höga bottenbalkar. En omonterad sockel, lackerad i svart färg, medlevereras för montage på byggplats. Elanslutning Air Aggregatet är försett med 3 m elkabel (mätt från aggregatets ovansida) samt stickpropp för anslutning till jordat eluttag för 1-fas, 230 V, 10 A. Heat Aggregatet är försett med 3 m elkabel (mätt från aggregatets ovansida) samt 5- polig stickpropp typ Perilex för anslutning till motsvarande eluttag för 3-fas, 400 V, 16 A. Aggregatet kan delas för att underlätta intransport. Fast elanslutning Om fast elanslutning önskas skall extern huvudbrytare monteras. Kanalanslutningarna för uteluft och avluft är placerade så att kanaler inte blockerar varandra. 14 Rätten till konstruktionsändringar förbehålls

13 Installation, Air & Heat Flexibel spridningsbild Det inbyggda lågimpulsdonet till Air och Heat är försett med de unika VARIZON -dysorna för högsta komfort och funktion. Dysorna sitter på baksidan av den perforerade plåten i aggregatets underdel. Dysorna vrids för hand till önskad position och därmed kan man ändra närzonens utbredning utan att luftflöde, tryckfall och ljudnivå ändras. Denna flexibilitet förenklar också eventuella framtida förändringar av rummets användning eller möblering. Eftersom varje dysa är individuellt inställningsbar finns det i praktiken en oändlig mängd möjligheter att påverka spridningsbilden. Här nedan visas fabriksinställd spridningsbild av tilluften samt ett exempel på möjligheter att ändra spridningsbilden. VARIZON -dysor. Air & Heat Fabriksinställd luftdistribution åt respektive sidor. Exempel för luftdistribution framåt. Rätten till konstruktionsändringar förbehålls

14 Installation, Air & Heat Installationsråd Dimensionering kanalsystem För att uppnå bästa driftsekonomi och låg ljudnivå bör anläggningen projekteras/installeras för så lågt tryckfall som möjligt. Därför skall man sträva efter att kanaler blir så korta som möjligt och att det inte blir onödigt många böjar. Kanalanslutningarna på Air är placerade så att kanaler, med 90 böj, inklusive 30 mm isolering, kan dras åt valfritt håll utan att blockera varandra. Kanalanslutning till Heat görs till recirkulationsdel och jalusispjäll. Normal installation för ett rum Illustrationen nedan visar tre olika exempel på placering av. Det blir kortast kanaldragning om aggregatet kan placeras mot yttervägg. Avstånd mellan aggregatets sida och vägg (A) skall vara minst 400 mm för att undvika ljudproblem. Dimensionering av värmesystem Vid tillförsel av undertempererad tilluft förutsättes att rummet har ett värmeöverskott. En specialfunktion finns dessutom för att automatiskt sänka tilluftsflödet om värmeväxlaren inte klarar att hålla önskad temperatur. Konsekvensen av sänkt tilluftsflöde är undertryck i rummet. Uteluft sugs då istället in genom otätheter vid t ex fönster och dörrar. Denna uteluft måste värmas av lokalens ordinare värmesystem, som alltså måste vara dimensionerat/inställt med hänsyn till detta. Alternativt väljs luftvärmare som tillbehör till Air (ingår som standard till Heat). Frånluft från flera rum Med hjälp av tillbehöret frånluftsanslutning kan frånluft också tas från annat/andra rum än där är installerat. Om temperaturen i detta/dessa rum väsentligt skiljer sig från det rum där är installerat bör tillbehöret rumsgivare användas. Rumsgivaren ersätter aggregatets ordinare frånluftstemperaturgivare och placeras där rumstemperaturen är mest representativ. Överluft Överluftsdon eller dörrspalter till angränsande rum har stor inverkan på systemets funktion. Lågt placerade överluftsdon eller dörrspalter gör att frisk luft förs över även till angränsande rum. Detta kan vara önskvärt, men risken finns också att ventilationen blir otillräcklig i det rum som aggregatet är placerat. Högt placerade överluftsdon medför risk att förorenad luft förs över till angränsande rum. Ventilationen försämras dock inte i det rum som aggregatet är placerat i. Alternativa placeringar i rummet. Installation för flera rum Air kan ge tilluft till flera rum via dörrspalter eller överluftsdon. Via kanal och till behöret frånluftsanslutning kan också frånluft tas från andra utrymmen. Fackman bör anlitas för såväl projektering som installation. Tilluft till flera rum via dörrar med luftspalt nedtill. Frånluft från angränsande rum via kanaler samt tillbehöret frånluftsanslutning. Uteluft Tilluft Frånluft Avluft 16 Rätten till konstruktionsändringar förbehålls

15 Tillbehör, Air & Heat Ytterväggshuv TBHF För intag av uteluft och utblåsning av avluft. Avluften blåses ut horisontellt genom ett cirkulärt trådnätsgaller på huvens front. Via ett trådnätsgaller på huvens undersida tas uteluften in. Konstruktionen förhindrar effektivt kortslutning mellan uteluft och avluft. Finns i två varianter, med eller utan ljudisolering. Tekniska data Tillverkad av aluzinkbelagd stålplåt målad i mörkgrå nyans RAL 7021 (motsvarar NCSS 8502-B), miljöklass C4. Installation Anslutningar Ø 250 mm är försedda med gummiringstätning. Vid håltagning i vägg beaktas att kanaler skall isoleras med minst 30 mm isolering och med diffusionstätt ytterskikt. D B 310 C Air & Heat Ytterväggshuvens frontplåt kan skruvas loss och spegelvändas. Valfri kanalanslutning kan därmed användas för avluft och uteluft. A Ø 250 Ø 250 Täckplåt CACZ För att dölja kanalanslutningarna på aggregatets ovansida. Flera täckplåtar kan staplas ovanpå varandra. Tekniska data Täckplåten är lackerad i samma färg som Air och Heat. Installation Täckplåten består av tre delar (gavlar + långsida) som sätts ihop. Om kanaler dras åt sidan görs håltagning för kanaler. Minst 30 mm öppning mot tak skall lämnas TBHF A B C D Utan ljudisolering Med ljudisolering Rätten till konstruktionsändringar förbehålls

16 Tillbehör, Air & Heat Frånluftsanslutning CACZ För att ventilera utrymmen utöver det rum som COM- PACT Air och Heat är placerat i. Tekniska data Har fyra runda kanalanslutningar Ø 125 mm för frånluft från andra rum och en rektangulär öppning för frånluft från det rum som aggregatet är placerat i. Den rektangulära öppningen är flexibel för justering av luftflöden. Installation Skruvas fast över aggregatets ordinare frånluftsintag. Kanalböj passar direkt i kanalanslutningarna. För anslutning av rak kanal krävs spironippel. Anslutningar som inte används tätas med täcklock. Kanaldetaljer ingår ej i leverans Justerskruvar Ø Låsbart dörrlås TBLZ För användning när större säkerhetskrav önskas än standard specialnyckel. Leveras i sats om 2 lås med nyckel. Installation Leveras lösa för utbyte av befintliga lås på byggplats. Spjäll TBSA För att förhindra kallras vid stoppat aggregat. Styrning av spjällfunktionen sker via IQnomic. Tekniska data Komplett med spjällställdon för 230 V. Ställdonet kan väljas med fjäderåtergång eller on/off. Täthetsklass 3 enligt EN Installation Är försett med gummiringstätning och monteras i horisontell eller vertikal kanal. Styrning och kraftmatning ansluts till aggregatets styrenhet Rätten till konstruktionsändringar förbehålls

17 Tillbehör, Air & Heat Jalusispjäll TBLZ Endast till Air. Ingår som standard till Heat. För att förhindra kallras vid stoppat aggregat. Tekniska data Spjällbladen i jalusispjället öppnas av lufttrycket när aggregatets fläktar är i drift och stänger automatiskt när fläktarna står stilla. Installation Är försett med gummiringstätning och monteras direkt på avlufts- och/eller uteluftsanslutning enligt skiss till höger. Uteluft Avluft Air & Heat Spjäll Spjäll Luftvärmare el CARE Endast till Air. Luftvärme 7,5 KW ingår som standard till Heat. För eftervärmning av tilluft. Tekniska data Effekt 1,2 kw. Överhettningsskydd ingår. Installation Levereras löst för montering på byggplats. Placeras på förberedd plats i aggregatet. Styrning och 230 V kraftmatning ansluts till aggregatets styrenhet. Luftkylare TBKA/TBKC För kylning av tilluften. Air och Heat kan förses med luftkylare i uteluftskanalen före aggregatet. Aggregatets styrenhet har färdiga kylfunktioner att aktivera. Luftkylare TBKA (vatten) eller TBKC (direktexpansion) rekommenderas. Se beskrivning i avsnitt Tillbehör i kapitel Unit & Top. Rätten till konstruktionsändringar förbehålls

18 Tillbehör, Air & Heat El- och styrutrustning Närvarogivare För styrning av hög- och lågfart istället för aggregatets inbyggda kopplingsur. När givaren registrerar närvaro i rummet styrs aggregatet till högfart, vid icke närvaro till lågfart. Anslutning sker på styrenhetens plint. Luftkvalitetsgivare För styrning av hög- och lågfart istället för aggregatets inbyggda kopplingsur. Luftkvalitetsgivaren känner rummets koldioxidhalt och flödesbehovet regleras steglöst inom inställda gränser. Anslutning sker på styrenhetens plint. Rumsgivare För användning när aggregatets inbyggda frånluftstemperaturgivare inte ger representativt värde. Kan till exempel vara aktuellt när frånluft tas från flera rum med hjälp av tillbehöret frånluftsanslutning. Monteras på vägg och kan erhållas för kapslingsklass IP 20. Anslutning sker på styrenhetens plint. SD-kort För programöverföring och loggning. Transformator 230/400V För anslutning av Heat till 230 V nätspänning, 11 kva. IQnomic plus För extra funktioner där in- och utgångar inte ingår som standard i aggregatets styrenhet, t ex extern övervakning och kyla. Kommunikationsenhet TBLZ För kommunikation via LON FTT-10 Lon Works samt Trend (kommunikation via TCP/IP och EIA 485 samt via intern webbserver är standard i ). Anslutning sker till styrenhetens kommunikationsport. Timer För tidsbegränsad övertidsdrift när aggegatets inbyggda kopplingsur har styrt aggregatet till lågfart eller stopp. För utanpåliggande montage. Anslutning sker på styrenhetens plint. Tryckknapp För övertidsdrift när aggegatets inbyggda kopplingsur har styrt aggregatet till lågfart eller stopp. För utanpåliggande montage. Kan väljas med eller utan indikering. Anslutning sker på styrenhetens plint. 20 Rätten till konstruktionsändringar förbehålls

19 Specifikation, Air & Heat Luftbehandlingsaggregat Tillbehör Luftbehandlingsaggregat Air Storlek 02 = = 03 CA-aa-B-1-1 Luftbehandlingsaggregat Heat CH-aa-B-1-1 Storlek 02 = = 03 El- och styrutrustning Kommunikationsenhet För gränssnitt: LON FFT-10 = 1 Trend = 2 Rumsgivare För väggmontage. Kapslingsklass IP 20. Timer 0-2 timmar förlängd drift Utförande: För utanpåliggande montage = 1 Tryckknapp för förlängd drift TBLZ-3-1-a-41 TBLZ ELQZ a ELQZ a-b Ytterväggshuv Kombinationshuv för uteluft/avluft Isolering Utan = 0 Med = 1 Täckplåt Frånluftsanslutning Anslutning av frånluft från flera rum Låsbart dörrlås Sats om två dörrlås med nyckel. TBHF b CACZ-2-07 CACZ-2-06 TBLZ-1-57 Spjäll med motor TBSA a Täthetsklass 3, kanalanslutning Ø 250, oisolerade spjällblad Spjällmotor: Med fjäderåtergång = 1 On/off = 2 Jalusispjäll (endast Air) Luftvärmare el, Air 1,2 kw för montering i Air TBLZ-1-54 CARE-1-01 Air & Heat Utförande: För utanpåliggande montage = 1 Utan indikering = 0 Med indikering = 1 Närvarogivare Luftkvalitetsgivare, rum TBLZ-1-56 ELQZ SD-kort TBLZ-1-62-a Flashkort för programöverföring och loggning Utförande: Utan program = 1 Med program, = 3 Transformator 230/400V TBLZ För anslutning av Heat till 230V nätspänning, 11 kva. IQnomic plus Funktionsmodul och anslutningskabel Utförande: 0,25 m = 00 1 m = 01 3 m = 03 5 m = m = m = 15 Övergångsdon, modular/plint TBIQ-2-1-aa TBLZ-1-55 Luftkylare, vatten TBKA Effektvariant 1. Kanalanslutning Ø 315. Luftkylare, vatten TBKA Effektvariant 2. Kanalanslutning Ø 315. Ventilsats,kyla och värme 2(3)-vägsventil inklusive ställdon. Ventilstorlek: Kvs 0,25 = 002 Kvs 0,40 = 004 Kvs 0,63 = 006 Kvs 1,0 = 010 Kvs 1,6 = 016 Kvs 2,5 = 025 Kvs 4 = 040 Kvs 6,3 = 063 Luftkylare, direktexpansion Kanalanslutning Ø 315, 1 sektion Ersättningsmaterial Filtersats, pleatfilter För till- och frånluft TBVA-1-aaa TBKC TBFZ-1-07 Rätten till konstruktionsändringar förbehålls

20 Dimensionering AIR storlek 02 AIR storlek 03 Luftflöde, m 3 /h Luftflöde, m 3 /h SFP - kw/(m 3 /s) SFP - kw/(m 3 /s) Disponibel totaltrycksökning, Pa Fläktar 45 Disponibel totaltrycksökning, Pa Fläktar L w,tot* 35dB(A) L w,tot* 35dB(A) Luftflöde, m 3 /s Luftflöde, m 3 /s Aggregat motsvarar krav enligt Ecodesign Aggregat motsvarar krav enligt Ecodesign Ljudredovisning *) L w,tot i diagrammen ovan anger den totala ljudeffektnivån, i db(a) till rummet. För ytterligare ljuddata, se produktvalsprogrammet AHU Design. Min- och maxflöden Air Angivna flöden avser vad som är möjligt att ställa in. Praktiskt användbara flödesgränser avgörs av externt tryckfall. AIR Minflöde Maxflöde m 3 /h* m 3 /s m 3 /h* m 3 /s , , , ,40 Närzon Med närzon avses den zon närmast aggregatet där lufthastigheten är högre än 0,2 m/s och där komfortproblem kan upplevas. Närzonen minskar ju mindre differensen är mellan aggregatets tilluftstemperatur och rumstemperaturen. Närzonen kan styras åt olika håll genom att styra luftriktningen i aggregatets tilluftsdon. Detta görs genom att vrida dysorna bakom frontgallret till önskad riktning. Närzon med 2ºC undertempererad tilluft *) Vid inställning avrundas värden till närmast inställbara steg. Gröna fält: Närzon med dysor riktade åt vardera sida (leveransutförande). Blå fält: Närzon med dysor riktade framåt. 22 Rätten till konstruktionsändringar förbehålls

21 Dimensionering Air Leverans och intransport Aggregatet tillverkas i en variant där samtliga detaljer sitter på sin givna fysiska plats i aggregat. Aggregatet levereras på träpall. Sockel och eventuella tillbehör levereras omonterade. På byggplats kan luftdonsdelen separeras från aggregatdelen för intransport. Det är också möjligt att demontera inspektionsdörr samt fläktar. Elektriska data Minimum kraftmatning 1-fas, 3-ledare, 230 V -10/+15%, 50 Hz, 10 AT. Aggregatet är försett med 3 m kabel (mätt från aggregatets ovansida) samt stickpropp. Om fast elanslutning önskas skall extern huvudbrytare monteras. Märkdata per fläkt Stl. 02: 1 x 230 V, 50/60 Hz, 0,4 kw (0,24 kw)* Stl. 03: 1 x 230 V, 50/60 Hz, 0,4 kw *) Motorstyrningen begränsar uttagen effekt till angivet värde. Märkdata drivmotor värmeväxlare Stegmotor, 3-fas, 5,8 A (2A)*, 62 V max 90 V. *) Motorstyrningen begränsar uttagen ström till angivet värde ø 250 (x2) Kabelgenomföring för eventuella tillbehör Inspektionsutrymme Erforderligt utrymme för öppning av inspektionsdörr (vänsterhängd) är 1200 mm. Uteluft Tilluft Frånluft Avluft Air & Heat Air Vikt, kg Aggregatdel Luftdonsdel Totalt Rätten till konstruktionsändringar förbehålls

22 Dimensionering Heat storlek 02 Heat storlek 03 Luftflöde, m 3 /h Luftflöde, m 3 /h SFP - kw/(m 3 /s) SFP - kw/(m 3 /s) Disponibel totaltrycksökning, Pa Fläktar Disponibel totaltrycksökning, Pa Fläktar L w,tot* 35dB(A) 40 L w,tot* 35dB(A) Luftflöde, m 3 /s Luftflöde, m 3 /s Aggregat motsvarar krav enligt Ecodesign Aggregat motsvarar krav enligt Ecodesign Ljudredovisning *) L w,tot i diagrammen ovan anger den totala ljudeffektnivån, i db(a) till rummet. För ytterligare ljuddata, se produktvalsprogrammet AHU Design. Min- och maxflöden Heat Angivna flöden avser vad som är möjligt att ställa in. Praktiskt användbara flödesgränser avgörs av externt tryckfall. Heat Minflöde Maxflöde m 3 /h* m 3 /s m 3 /h* m 3 /s , , , ,40 Närzon Med närzon avses den zon närmast aggregatet där lufthastigheten är högre än 0,2 m/s och där komfortproblem kan upplevas. Närzonen minskar ju mindre differensen är mellan aggregatets tilluftstemperatur och rumstemperaturen. Närzonen kan styras åt olika håll genom att styra luftriktningen i aggregatets tilluftsdon. Detta görs genom att vrida dysorna bakom frontgallret till önskad riktning. Närzon med 2ºC undertempererad tilluft *) Vid inställning avrundas värden till närmast inställbara steg. Gröna fält: Närzon med dysor riktade åt sidan (leveransutförande). Blå fält: Närzon med dysor riktade framåt. 24 Rätten till konstruktionsändringar förbehålls

23 Dimensionering Heat Leverans och intransport Aggregatet tillverkas i en variant där samtliga detaljer sitter på sin givna fysiska plats i aggregat. Aggregatet levereras på träpall. Sockel, recirkulationsdel, jalusispjäll och eventuella tillbehör levereras omonterade. På byggplats kan luftdonsdelen separeras från aggregatdelen för intransport. Det är också möjligt att demontera inspektionsdörr samt fläktar. Elektriska data Minimum kraftmatning 3-fas, 5-ledare (3x400+N+PE), 400 V -10/+15%, 50 Hz, 16 AT. Aggregatet är försett med 3 m kabel (mätt från aggregatets ovansida) samt 5-polig stickpropp av typ Perilex. Om fast elanslutning önskas skall extern huvudbrytare monteras. Märkdata per fläkt Stl. 02: 1 x 230 V, 50/60 Hz, 0,4 kw (0,24 kw)* Stl. 03: 1 x 230 V, 50/60 Hz, 0,4 kw *) Motorstyrningen begränsar uttagen effekt till angivet värde. Märkdata drivmotor värmeväxlare Stegmotor, 3-fas, 5,8 A (2A)*, 62 V max 90 V. *) Motorstyrningen begränsar uttagen ström till angivet värde ø 250 (x2) Kabelgenomföring för eventuella tillbehör Inspektionsutrymme Erforderligt utrymme för öppning av inspektionsdörr (vänsterhängd) är 1200 mm. Uteluft Tilluft Frånluft Avluft Cirkulationsluft Air & Heat Heat Vikt, kg Aggregatdel Luftdonsdel Totalt Rätten till konstruktionsändringar förbehålls

24 26 Rätten till konstruktionsändringar förbehålls

25 TM Unit & Top Luftbehandlingsaggregat med inbyggd styrutrustning och ekonomisk drift. Unit & Top Unit Top Allmänt Unit & Top är kompletta luftbehandlingsaggregat i två storlekar, med direktdrivna till- och frånluftsfläktar, till- och frånluftsfilter, roterande värme växlare samt inbyggd styrutrustning. Unit har kanalanslutningar på aggregatets gavlar. Top har samtliga kanalanslutningar på aggregatets ovansida. Innehållsförteckning Sid Allmänt 28 Teknisk beskrivning aggregat 30 Tillbehör 35 Specifikation 42 Dimensionering 44

26 Unit och Top har det där lilla extra! Med den nya -serien erbjuder Swegon luftbehandlingsaggregat för små luftmängder utan avkall på prestanda, energieffektivitet, styrfunktioner och kommunikationsmöjligheter. Energieffektiva fläktar Fläktarna i -serien är direktdrivna kammarfläktar. De är försedda med EC-motorer som ger hög verkningsgrad över hela arbetsområdet. Fläktarna är kompakta och tar liten plats. Tvära kanalböjar kan anslutas direkt mot fläktutlopp utan tryckförluster. Fläktarna ger dessutom låga ljudnivåer. Värmeväxlare med hög verkningsgrad Samtliga aggregat i -serien är försedda med den roterande värmeväxlaren RECOnomic, en av marknadens mest effektiva värmeväxlare. RECOnomic har hög temperaturverkningsgrad, upp till 85%, och lågt tryckfall. Värmeväxlaren drivs av en stegmotor som medger mycket stor precision för styrning av rotationshastigheten och därmed värmeåtervinningsgraden. Unit Kompakta filter Aggregaten är försedda med så kallade pleatfilter i filterklass epm1 50% (F7) för både tilluft och frånluft. Filterövervakning är inbyggt i styrsystemet. Top Flexibilitet utan motstycke - Top är ofta det bästa alternativet när utrymmet är begränsat i sidled och kanalanslutningar kommer ovanifrån. - Unit kan placeras vertikalt och dessutom kan luftriktning väljas. Det innebär sex olika installationsalternativ. - Låg ljudnivå gör det möjligt att installera aggregaten nära bruksytor och arbetsplatser. - Tilltalande design gör det möjligt att placera aggregaten synligt. 28 Rätten till konstruktionsändringar förbehålls

27 Med styrsystemet IQnomic är alltid en intelligent ekonom närvarande! Komplett styrsystem Styrsystemet IQnomic styr och reglerar fläktar, värmeåtervinnare, temperaturer, luftflöden och drifttider. Alla funktioner som kan tänkas för ett luftbehandlingsaggregat finns inbyggda i systemet och samtliga är klara att aktiveras. Alla inställningar och avläsningar görs i klartext och på önskat språk via en användarvänlig handterminal. Genom att styrutrustningen är inbyggd och utvecklad för säkerställs att teknik och mekanik går hand i hand. Smarta och ekonomiska styrfunktioner Exempel på smarta och ekonomiska styrfunktioner som bara finns i IQnomic från Swegon: FRT-reglering. Kan användas när rummet har värmeöverskott och oftast behövs inget eftervärmningsbatteri. Densitetskorrigerat flöde. Tar automatiskt hänsyn till att luften har olika densitet och därmed ger olika luftmängd vid olika temperaturer. Årstidskompenserat flöde. Luftflödet kan sänkas vintertid enligt en inställd kurva. Sommarnattkyla. Energibesparande funktion för att tillföra lokalen sval uteluft nattetid. Cooling BOOST och Heating BOOST. Luftflödet kan anpassas efter kyl- respektive värmebehovet. Kylåtervinning. Värmeväxlaren utnyttjas automatiskt även för att återvinna den relativa kyla som kan finnas i rummet. Handterminal IQnomic Unit & Top Kommunikation är standard Kommunikation via TCP/IP och EIA 485 ingår som standard. För kommunikation via LON och Trend används kommunikationsenhet TBLZ. har också en inbyggd web-kommunikation. Via en vanlig web-läsare (t ex Internet Explorer) och eget nätverk erhålles kommunikation med utan några överordnade system alls. Därutöver har in- och utgångar för externa funktioner som t ex vidarebefodran av larm eller övertidsdrift via tryckknapp. Rätten till konstruktionsändringar förbehålls

28 Teknisk beskrivning aggregat, Unit & Top Allmänt Unit och Top är kompletta luftbehandlingsaggregat i två storlekar med direktdrivna till- och frånluftsfläktar, till- och frånluftsfilter, roterande värme växlare samt inbyggd styrutrustning. De två storlekarna har samma fysiska mått men olika luftflödeskapacitet. Unit har kanalanslutningar på aggregatets gavlar. Top har samtliga kanalanslutningar på aggregatets ovansida. För att uppnå korrekt läckageriktning över värmeåtervinnaren, är aggregatet försett med en injusteringsplåt. Därigenom förhindras att frånluft förs över i tilluften. Inbyggd styrutrustning Unit och Top har inbyggd styrutrustning som manövreras i klartext från en handterminal. El- och styrsystemet är helt integrerat med aggregatet. Den mikroprocessorbaserade utrustningen styr och reglerar temperaturer, luftflöden och övriga funktioner. Ett stort antal funktioner finns inbyggda i systemet och kan enkelt aktiveras. Unit Användningsområde Unit och Top är avsedda för komfortventilation och kan användas till kontor, skolor, daghem, offentliga lokaler, butiker och bostadsfastigheter. Aggregatet skall placeras inomhus. är konstruerat och testat för omgivningstemperaturer från -25 C till +40 C, och temperaturer i luftströmmen från -40 C till +40 C. För den roterande värmeväxlaren får dock temperaturskillnaden mellan uteluft och frånluft ej överstiga 70 C. Unit och Top har låg ljudnivå vilket ger möjligheter att installera aggregaten nära bruksytor och arbetsplatser. Aggregaten har en tilltalande och diskret design som gör att de också kan placeras synligt i lokalerna. Enkel installation En standardinstallation är enkel. Utöver kanalsystem och luftdon behövs endast elanslutning samt placering av en temperaturgivare i tilluftskanal. För tillbehör som t ex spjäll, luftvärmare och luftkylare finns färdiga inkopplingsplintar och styrfunktioner. Top Certifiering Swegon AB har certifierat kvalitetssystem enligt ISO 9001 och certifierat miljöledningssystem enligt ISO Luftbehandlingsaggregat Unit & Top är dessutom certifierat av Eurovent, nr AHU N Range: Rätten till konstruktionsändringar förbehålls

29 Teknisk beskrivning aggregat, Unit & Top Mekanisk konstruktion Hölje Aggregatet består utvändigt av galvaniserad stålplåt som är förlackerad i vit kulör NCS S 0502-G och invändigt av aluzinkbelagd stålplåt. Baksidan på Top består av aluzinkbelagd stålplåt. Aggregatet håller utvändigt miljöklass C4. Höljet har 30 mm isolering av mineralull, inspektionsdörrarna 50 mm. Inspektionsdörren/-arna är upphängda på gångjärn. Dörren/-arna öppnas och stängs med en specialnyckel. Låsbart dörrlås finns som tillbehör. Unit Fläktar Fläktarna är direktdrivna kammafläktar. De är försedda med EC-motorer som ger hög verkningsgrad över hela arbetsområdet. Flödesmätning och styrning är standard. Fläktarna är effektivt avvibrerade från höljet. De kan vid behov demonteras och tas ur aggregat. Värmeväxlare Den roterande värmeväxlaren är av typ RECOnomic, patenterad av Swegon. Värmeväxlaren drivs av en stegmotor, som med stor precision styr rotationshastigheten och därmed värmeåtervinningsgraden. Rotationsvakt och styrning är standard. Kan erhållas i sorptionsutförande för fuktåtervinning, vilket ger lägre drift- och investeringskostnader för kyla och höjer komforten vintertid. Top Unit & Top Filter Aggregatet har pleatfilter i filterklass epm1 50% (F7) för både tilluft och frånluft. Filterövervakning är inbyggt i styrsystemet. Miljödeklaration Swegon AB har certifierat miljöledningssystem enligt ISO och är anslutet till REPA-registret, nr tillverkas av följande material: Ämne Viktandel Stålplåt ca 80% Aluminium ca 8% Polymera material ca 1% Mineralullsisolering ca 2% Filter ca 1% Elektronik, motorer ca 8% Direktdrivna fläktar med EC-motorer. Roterande värmeväxlare RECOnomic. Pleatfilter i filterklass epm1 50% (F7). Rätten till konstruktionsändringar förbehålls

30 Teknisk beskrivning aggregat, Unit & Top El- och styrsystem Allmänt Styrsystemet IQnomic är helt integrerat med aggregatet. Den mikroprocessorbaserade utrustningen styr och reglerar temperaturer, luftflöden och övriga funktioner. Ett stort antal funktioner finns inbyggda i systemet och kan enkelt aktiveras. Se särskilt avsnitt Beskrivning styrsystem. Aggregatet kan styras automatiskt på flera olika sätt via det inbyggda kopplingsuret, men också behovsstyras via till exempel CO 2 -givare eller närvarogivare. Manuell styrning är också möjlig. Ett stort antal funktioner och inställningar kan dessutom göras via kommunikation. Regleronoggrannhet: Temperatur ± 1 o C. Luftflöde ± 5%. Eleffektivitet Aggregatets konstruktion och prestanda är optimerat för att erhålla mycket god eleffektivitet. Normer Aggregatet uppfyller normerna i SS-EN Styrenhet IQnomic. Störningsnivå Aggregatet uppfyller kraven enligt EMC-direktivet och är testat enligt EN och (utstrålning i bostäder, kontor, butiker och liknande miljöer samt för immunitet i industrimiljö). Användning av jordfelsbrytare Eventuell jordfelsbrytare bör endast betjäna aggregatet och skall vara av typ avsedd för EC-motorns styrning. Kommunikation Kommunikation via TCP/IP och EIA 485 ingår som standard. För kommunikation via LON och Trend används kommunikationsenhet TBLZ. har också en inbyggd web-kommunikation. Via en vanlig web-läsare (t ex Internet Explorer) och eget nätverk erhålles kommunikation med utan några överordnade system alls. Därutöver har in- och utgångar för externa funktioner som t ex vidarebefodran av larm eller övertidsdrift via tryckknapp. Exempel på flödesbild för web-kommunikation. 32 Rätten till konstruktionsändringar förbehålls

31 Teknisk beskrivning aggregat, Unit & Top El- och styrsystem Flödesbilder Vid databeräkning i aggregatvalsprogrammet ProUnit erhålles objektspecifik flödesbild och funktionsbeskrivning. Nedan redovisas enskilda komponenter. Unit Top Unit & Top Genom ett enkelt ingrepp i styrutrustningen på byggplats kan flödesriktningen för Unit ändras (små pilar). Respektive komponenter byter automatiskt också funktion. Uteluft Tilluft Frånluft Avluft Komponenter V1 Filter uteluft. V2 Filter frånluft. BT3 Temperaturgivare uteluft. Indikerar för styrning av temperarpåverkande funktioner. BT2 Temperaturgivare frånluft. Indikerar för styrning av temperarpåverkande funktioner. E1 M3 BG1 G1 T1 BF1 BT1 Steglöst varvtalsreglerad roterande värmeväxlare RECOnomic med renblåsningsdrift. Stegmotor för steglös hastighetsreglering av roterande värmeväxlare. Rotationsvaktsgivare för kontroll av värmeväxlarens rotation. Direktdriven tilluftsfläkt med EC-motor. Motorstyrning för steglös reglering av tilluftsfläkt. Flödestryckgivare tilluft. Indikerar för styrning av tillluftsfläktens varvtal och övervakning av filterstatus. Temperaturgivare tilluft. Placeras i kanal. Indikerar för styrning av temperarpåverkande funktioner. G2 T2 BF2 K1 P1 Direktdriven frånluftsfläkt med EC-motor. Motorstyrning för steglös reglering av frånluftsfläkt. Flödestryckgivare frånluft. Indikerar för styrning av frånluftsfläktens varvtal och övervakning av filterstatus. Styrenhet IQnomic innehållande styrkort och övrig elektrisk utrustning för styrning av interna och externa funktioner. Handterminal för inställningar och avläsningar av luftflöden, temperaturer, reglerfunktioner, drifttider mm samt larm. Rätten till konstruktionsändringar förbehålls

32 Teknisk beskrivning aggregat, Unit & Top El- och styrsystem Handterminal Alla inställningar och avläsningar görs i klartext och på önskat språk via en användarvänlig handterminal. På handterminalen finns tryckknappar för olika kommandon. Display och tryckknappar har bakgrundsbelysning. En röd indikeringslampa blinkar vid larm. Inställda värden lagras och berörs ej av strömavbrott. Handterminalen innehåller menyer som är logiskt uppbyggda i olika nivåer enligt följande: Huvudmeny. Avsedd för att avläsa driftstatus och för att göra tillfälliga ändringar av driften. Brukarnivå. Inställningar och avläsning av värden för valda funktioner. Installationsnivå. Kod krävs (erhålles i skötselinstruktionen). Val av funktioner och inställning av gränsvärden. Servicenivå. Kod krävs (erhålles efter särskild utbildning). Handterminal. HUVUDMENY DRIFT INSTÄLLNINGAR AUTODRIFT MANUELL LÅGFART MANUELL HÖGFART STOPP BRUKARNIVÅ INSTALLATIONSNIVÅ SERVICENIVÅ Princip för menysystemet. 34 Rätten till konstruktionsändringar förbehålls

33 Tillbehör, Unit & Top Kanaltillbehör Allmänt Kanaltillbehören placeras i kanal utanför -aggregatet. Aggregatets fläktar gör det möjligt att placera kanaltillbehör direkt mot aggregatets kanalanslutningar utan tryckförluster eller ojämn luftfördelning. Kanaltillbehör för är försedda med gummiringstätning. Övriga uppgifter för dimensionering erhålles genom databeräkning i aggregatvalsprogrammet ProUnit. Spjäll TBSA För att förhindra kallras vid stoppat aggregat. Styrning av spjällfunktionen sker via IQnomic. Tekniska data Komplett med spjällställdon för 230 V. Ställdonet kan väljas med fjäderåtergång eller on/off. Täthetsklass 3 enligt EN Installation Monteras i horisontell eller vertikal kanal. Styrning och kraftmatning ansluts till aggregatets styrenhet Vikt: 5 kg Unit & Top Aggregatljuddämpare TBDA Ljuddämpare TBDA är en cirkulär ljuddämpare avsedd för montering i kanal. Tekniska data Tillverkad av galvaniserad stålplåt. Ljuddämpande material består av 100 mm stenull. Detta är täckt med ett patentsökt självbärande ytskikt, FarTex, som är godkänt vad det gäller rensning, fibermedryckning, åldersbeständighet och emissioner. Anslutningsstosar är försedda med gummitätningar. Brandklass TBDA är typgodkänd (TG 0783) med avseende på brandteknisk klass EI30/E120, EI60/E120 resp. EI120/E120 under förutsättning att skyddsavstånd 50 mm uppfylls. I de fall skyddsavstånd till brännbart material och-/eller personer i utrymmningsväg ej uppfylls håller TBDA brandteknisk klass EI60/E120. Installation Möjlighet till inspektion och rengöring skall säkerställas. Vikt: 15 kg Rätten till konstruktionsändringar förbehålls

34 Tillbehör, Unit & Top Kanaltillbehör Luftvärmare TBLA, varmvatten Luftvärmare TBLA används vid behov för eftervärmning av tilluften med varmvatten som media. Tekniska data Oisolerat hölje i varmförzinkad stålplåt. Lamellvärmeväxlare tillverkad av kopparrör med profilerade aluminiumlameller. Samlingsrör och rör till vattenanslutningar är tillverkade av koppar. Röranslutningarna är tillverkade av mässing och har utvändig gänga. Tillbehör Ventilsats/Elektrisk anslutningssats Ventilsats med 2(3)-vägsventil, ställdon, frysskyddsgivare och anslutningskabel med snabbkoppling kan beställas. Om annan ventil används finns möjlighet att istället välja elektrisk anslutningssats. Denna innehåller anslutningskabel med snabbkoppling, motstånd och dyk- eller anliggningsgivare. Cirkulationspump Cirkulationspump som används för att säkerställa frysvaktsfunktionen för luftvärmare. Levereras med T-koppling, backventil och injusteringsventil. Pumpautomatik finns inbyggd i -aggregatets styrutrustning. Installation Luftvärmare TBLA kan monteras för horisontell eller vertikal luftström. Möjlighet till inspektion och rengöring skall säkerställas. Montering av eventuella tillbehör, röranslutning samt påfyllning av vätska sker på byggplats Röranslutning utvändig DN 15 Vikt: 7 kg exklusive vätska Installationsprincip Frysskyddsgivare i T-sycke T-stycke 2(3)-vägs ventil Stängventil Injusteringsventil Värmevatten Backventil Sekundärpump Stängventil 36 Rätten till konstruktionsändringar förbehålls

35 Tillbehör, Unit & Top Kanaltillbehör Luftvärmare TBCE, el Luftvärmare TBCE används vid behov för eftervärmning av tilluften. Tekniska data Oisolerat hölje i varmförzinkad stålplåt och värmeelement i rostfritt material. Luftvärmare TBCE kan erhållas i två effektvarianter. Den inbyggda tyristorn styrs via signal från aggregatet. TBCE har fyra seriekopplade överhettningsskydd. Elektrisk utrustning uppfyller kraven för skyddsform IP44. Luftvärmaren är godkänd för driftstemperaturer, i omgivning och luftström, från -25 C till +40 C. Installation Luftvärmare TBCE kan monteras för horisontell eller vertikal luftström. Möjlighet till inspektion och rengöring skall säkerställas. Anslutningssidans gavel är demonterbar för inspektion och inkoppling. Avståndet från eller till kanalböj, spjäll, filter eller dylikt bör vara minst det avstånd som motsvarar den dubbla (rekommenderat tredubbla) kanaldiametern. Annars finns risk att luftströmmen genom luftvärmaren blir ojämn, med risk att överhettningsskyddet löser ut Ø Unit & Top Kraftmatning ska ske direkt från elcentral. Arbetsbrytare rekommenderas. Kabel för styrsignal ansluts med snabbkontakt till aggregatets styrenhet. Vikt: 6 kg Rätten till konstruktionsändringar förbehålls

36 Tillbehör, Unit & Top Kanaltillbehör Luftkylare TBKA, vatten Luftkylare TBKC, direktexpansion Luftkylare TBKA/TBKC används för kylning av tilluften med kallvatten eller förångande kylmedium som media. Luftkylare TBKA/TBKC finns i två effektvarianter som täcker förekommande behov för. Tekniska data Oisolerat hölje i varmförzinkad stålplåt. Luftkylare TBKA/TBKC är uppbyggt av profilerade aluminiumlameller och rörsystem. TBKA har vattenanslutningar tillverkade av koppar/mässing, med utvändig anslutningsgänga. TBKC har vattenanslutningar tillverkade av koppar avsedda för lödskarv. Tillbehör Styrning För styrning av vattenburen kyla krävs IQnomic Plus, en tilläggsmodul till aggregatets styrsytem. För styrning av kyla med direktexpansion används aggregatets ordinare utgångar. Om dessa inte räcker till för styrning i steg kan IQnomic Plus användas. Ventilsats Ventilsats TBVA med 2(3)-vägsventil och ställdon kan beställas. Installation Luftkylare TBKA/TBKC skall monteras för horisontell luftström. Kanalanslutningar är Ø315 mm, varför kanalövergång mm krävs (ingår ej i leverans). Möjlighet till inspektion och rengöring skall säkerställas. Montering av eventuella tillbehör, röranslutning samt påfyllning av vätska sker på byggplats. TBKA, vatten Röranslutning vatten, utvändig gänga, effektvariant 1 DN 15, effektvariant 2 DN Röranslutning dränering, utvändig gänga DN 15. TBKC, direktexpansion Vikt: Effektvariant 1, 21 kg, effektvariant 2, 24 kg, exklusive vätska D1: Röranslutning köldmedium, slät rörände D1 utvändig 12 mm. D2: Röranslutning köldmedium, slät rörände D2 utvändig 12 mm. D2 D Röranslutning dränering, utvändig DN 15. Vikt: 37 kg exklusive vätska 38 Rätten till konstruktionsändringar förbehålls

37 Tillbehör, Unit & Top Takhuvar Allmänt Takgenomföringen är tillverkad av varmförzinkad stålplåt. Invändigt är den försedd med 50 mm isolering av brandteknisk klass EI30, med ytskikt av typgodkänd syntetisk väv. Två fästvinklar för anslutning till aktuell taklutning ingår. Huvarna är utförda i aluzinkbelagd stålplåt med ytskikt av plastisol (svart) i miljöklass C4. Huvarna har rund kanalanslutning, försedd med gummiringstätning för spirorör. Kanalanslutningar är Ø315 mm, varför kanalövergång mm krävs (ingår ej i leverans). Uteluftshuv TBHA Avsedd för intag av uteluft. Konstruktionen försvårar snöoch vattenmedryckning. Huven är fällbar och har trådnätsförsedda intagsgaller på båda sidor. Avluftshuv TBHB Avsedd för utblåsning av avluft. Huven är fällbar och försedd med en luftriktare som effektivt riktar avluften uppåt och ger luften hög utblås ningshastighet. För att uppnå ett lågt tryckfall är luftriktaren rundad på båda långsidorna. Huven är försedd med effektiv dränering. Uteluftshuv TBHA Avluftshuv TBHB Unit & Top Kombihuv TBHC TBHC är en kombination av uteluftshuv TBHA och avluftshuv TBHB. Kombihuv TBHC Uteluftshuv TBHA och Avluftshuv TBHB Kombihuv TBHC st fästvinkel medlevereras omonterade st fästvinkel medlevereras omonterade. Ø Ø315 Ø Vikt: 31 kg Vikt: 70 kg Rätten till konstruktionsändringar förbehålls

38 Tillbehör, Unit & Top Ytterväggshuv TBHF För intag av uteluft och utblåsning av avluft. Avluften blåses ut horisontellt genom ett cirkulärt trådnätsgaller på huvens front. Via ett trådnätsgaller på huvens undersida tas uteluften in. Konstruktionen förhindrar effektivt kortslutning mellan uteluft och avluft. Tillverkad av aluzinkbelagd stålplåt målad i mörkgrå nyans RAL 7021 (motsvarar NCSS 8502-B), miljöklass C4. Finns i två varianter, med eller utan ljudisolering. Installation Anslutningar Ø 250 mm är försedda med gummiringstätning. Vid håltagning i vägg beaktas att kanaler skall isoleras med minst 30 mm isolering och med diffusionstätt ytterskikt. Ytterväggshuvens frontplåt kan skruvas loss och spegelvändas. Valfri kanalanslutning kan därmed användas för avluft och uteluft. D B 310 C 171 A TBHF A B C D Utan ljudisolering Med ljudisolering Ø 250 Ø 250 Mekanisk utrustning Stativ TBLZ Specialanpassat stativ till Unit, vars höjd medger kanaldragning under aggregatet. Stativet är tillverkat av galvaniserad stålplåt. Stativet levereras som monteringssats. Kan monteras med eller utan ben. Höjd utan ben är 100 mm. Vid horisontell installation används de längre långsidorna (A på skissen) och vid vertikal installation används de kortare (B). Luckhållare TBLZ Luckhållare är ett praktiskt tillbehör till övre inspektionsdörr vid vertikalt montage av Unit. Luckhållaren består av ett mekaniskt stag med spärr och levereras omonterad. A B Stativ. Två par långsidor levereras. A används vid horisontell installation och B vid vertikal. 605 Låsbart dörrlås TBLZ För användning när större säkerhetskrav önskas än standard specialnyckel. Leveras i sats om 2 lås med nyckel för utbyte av befintliga lås på byggplats. 40 Rätten till konstruktionsändringar förbehålls
