GOLD RX. Disponibel totaltrycksökning, Pa

Transkript

1 Översikt RX roterande värmeväxlare m 3 /h För intransport kan RX delas i tre sektioner på byggplats. Disponibel totaltrycksökning, Pa m 3 /s Längd Bredd Höjd Vikt Kanal- Luftflöde, m 3 /s Kraft- RX mm mm mm kg anslutning Min 250 Pa Max matning SFP v 2, Ø 315 0,08 0,42 0,45 1x230V, 10A Ø 315 0,08 0,42 0,62 1x230V, 16A Ø 400 0,10 0,72 0,90 1x230V, 20A Ø 500 0,20 1,30 1,30 3x400V, 10A 12 Top Ø 500 0,20 1,30 1,30 3x400V, 10A x400 0,20 1,10 1,10 3x400V, 10A x400 0,20 1,50 1,80 3x400V, 16A x500 0,30 2,20 2,20 3x400V, 16A x500 0,30 2,50 3,00 3x400V, 20A x600 0,60 3,10 3,10 3x400V, 16A x600 0,60 3,40 4,10 3x400V, 32A x800 0,80 4,60 4,60 3x400V, 25A x800 0,80 5,00 6,00 3x400V, 40A x1000 1,00 6,70 6,30 3x400V, 32A x1000 1,00 7,00 8,20 3x400V, 50A 1) Även 3x400 V. RX, Högerutförande RX Top, 12 Högerutförande RX, Högerutförande ** * * ** Vänsterutförande Vänsterutförande Fläktplacering 1 Fläktplacering 2 Vänsterutförande ** * * ** Fläktplacering 1 Fläktplacering 2 Uteluft Tilluft Frånluft Avluft Rätten till konstruktionsändringar förbehålls * Storlek ** Storlek

2 Översikt PX plattvärmeväxlare CX batterivärmeväxlare m 3 /h För intransport kan PX och CX delas i tre sektioner på byggplats. Disponibel totaltrycksökning, Pa m 3 /s Längd Bredd Höjd Vikt Kanal- Luftflöde, m 3 /s Kraft- PX mm mm mm kg anslutning Min 250 Pa Max matning SFP v 2, Ø 315 0,08 0,50 0,52 1x230V, 10A Ø 315 0,08 0,50 0,68 1x230V, 16A Ø 400 0,10 0,80 1,00 1x230V, 20A Ø 500 0,20 1,10 1,40 3x400V, 10A x400 0,20 1,40 1,40 3x400V, 10A x400 0,20 1,70 1,90 3x400V, 16A x500 0,30 2,60 2,60 3x400V, 16A x500 0,30 3,10 3,40 3x400V, 20A CX x600 0,60 3,40 3,40 3x400V, 16A x600 0,60 3,60 4,40 3x400V, 32A x800 0,80 5,00 5,00 3x400V, 25A x800 0,80 5,80 6,50 3x400V, 40A x1000 1,00 7,00 7,00 3x400V, 32A x1000 1,00 7,80 9,00 3x400V, 50A 1) Även 3x400 V. PX, PX, Högerutförande * * CX, Högerutförande Vänsterutförande * * Fläktplacering 1 Fläktplacering 2 Vänsterutförande * Storlek Uteluft Tilluft Frånluft Avluft Rätten till konstruktionsändringar förbehålls Fläktplacering 1 Fläktplacering 2

3 SD till- och frånluftsaggregat m 3 /h För intransport kan SD delas i en till tre sektioner (beroende av variant) på byggplats. 1 L1= Längd för fläkt L2= Längd för filter+fläkt L3= Längd för filter+batterivärmeväxlare+fläkt 2 V1= Vikt för fläkt V2= Vikt för filter+fläkt V3= Vikt för filter+batterivärmeväxlare+fläkt 3 Första värdet gäller för fläkt+filter, en luftström. Andra värdet gäller för fläkt+filter+batterivärmeväxlare, två luftriktningar. m 3 /s Längd Längd Längd Bredd Höjd Vikt Vikt Vikt Kanal- Luftflöde, m 3 /s Kraft- SD L1 1 L2 1 L3 1 mm mm V1 2 V2 2 V3 2 anslutning Min 250 Pa Max matning mm mm mm kg kg kg SFP v 2, _ Ø 315 0,08 0,52 0,52 1x230V, 10A 05 _ _ Ø 315 0,08 0,68 0,68 1x230V, 10A 08 _ _ Ø 400 0,10 1,05 1,05 1x230V, 10A x400 0,20 1,6/1,35 3 1,6/1,35 3 3x400V, 10A x400 0,20 2,5/1,8 3 2,5/2,1 3 3x400V, 10A x500 0,30 2,7/2,4 3 2,7/2,4 3 3x400V, 10A x500 0,30 3,7/3,0 3 3,7/3,2 3 3x400V, 10A x600 0,60 3,9/3,4 3 3,9/3,4 3 3x400V, 10A x600 0,60 5,0/3,9 3 5,0/4,4 3 3x400V, 16A x800 0,80 5,4/5,0 3 5,4/5,0 3 3x400V, 16A x800 0,80 7,3/6,1 3 7,3/6,5 3 3x400V, 20A x1000 1,00 7,9/7,0 3 7,9/7,0 3 3x400V, 16A x1000 1,00 10,0/8,0 3 10,0/9,0 3 3x400V, 25A SD, SD, SD tillverkas i en variant där samtliga detaljer sitter på sin givna fysiska plats i aggregat. Aggregatet kan placeras på högkant eller vändas upp och ned. Aggregatet kan även placeras med inspektionsdörr uppåt, men ej nedåt. Vänsterutförande Fläkt Högerutförande Fläkt + Filter Fläkt + Filter + Batterivärmeväxlare frånluft. Droppavskiljare som tillval. Fläkt + Filter + Batterivärmeväxlare tilluft. Rätten till konstruktionsändringar förbehålls Uteluft Tilluft Frånluft Avluft Luftriktning 21

4 Översikt kanaltillbehör L ø D L B H Storlek 04/ /20 25/30 35/40 50/60 70/80 Spjäll D TBSA B H L Aggregat- D ljuddämpare B TBDA H L Luftvärmare B TBLA/TBLF H varmvatten L Luftvärmare B TBLE H el L Luftkylare B TBKA, TBKC H L Kombidel B TBEK H L Kombidel B TBLK H L Recirkulations- B del H TBBR/TCBR L Förfilter B TBFA H L Rätten till konstruktionsändringar förbehålls

5 Översikt CoolDX kylmaskin CoolDX 08 CoolDX Högerutförande Högerutförande Vänsterutförande Luftkylare nedre plan/ fläktplacering 1 Luftkylare övre plan/ fläktplacering 2 Vänsterutförande Uteluft Tilluft Frånluft Avluft Luftkylare övre plan/ fläktplacering 1 Luftkylare nedre plan/ fläktplacering 2 CoolDX För Effekt- Kyl- Längd Bredd Höjd Kanal- Kraftstorlek variant effekt mm mm mm anslutning matning storlek kw Ø 400 3x400 V, 16A Ø 400 3x400 V, 16A Ø 500 3x400 V, 16A Ø 500 3x400 V, 20A x400 3x400 V, 16A x400 3x400 V, 20A x400 3x400 V, 25A x500 3x400 V, 25A x500 3x400 V, 32A x500 3x400 V, 40A x600 3x400 V, 40A x600 3x400 V, 40A x600 3x400 V, 63A x800 3x400 V, 50A x800 3x400 V, 63A x800 3x400 V, 80A 1) Vid utetemperatur 28 C, 50% RH och frånluftstemperatur 25 C. Rätten till konstruktionsändringar förbehålls

6 24 Rätten till konstruktionsändringar förbehålls

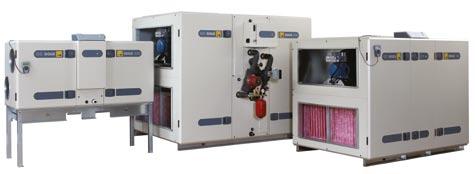

7 PX CX RX SD Innehållsförteckning Allmänt, användningsområde, certifiering Mekanisk konstruktion El- och styrutrustning Handterminal och menyhantering Styrschema Installationstips Rätten till konstruktionsändringar förbehålls

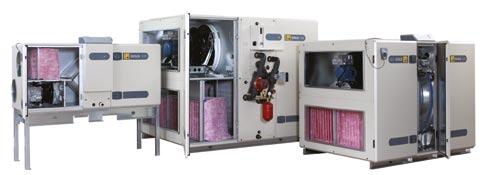

8 PX CX RX Stativ (04/05 och 08) är tillbehör. SD Certifikat nr Allmänt Enhetsaggregat RX/PX/CX är ett komplett luftbehandlingsaggregat med direktdrivna till- och frånluftsfläktar, till- och frånluftsfilter samt värme växlare. Värmeväxlaren är antingen en roterande värmeväxlare (RX), plattvärmeväxlare (PX) eller batterivärmeväxlare (CX). Till- och frånluftsaggregat SD är ett luftbehandlingsaggregat med en direktdriven till- eller frånluftsfläkt. Filter finns som tillval för samtliga storlekar. Batterivärmeväxlare och omonterad rörkopplingsenhet kan väljas för storlek har inbyggd styrutrustning som manövreras i klartext från en handterminal. El- och styrsystemet är helt integrerat med aggregatet. Den mikroprocessorbaserade utrustningen styr och reglerar temperaturer, luftflöden och övriga funktioner. Ett stort antal funktioner finns inbyggda i systemet och kan enkelt aktiveras. Vid behov av kompletterande funktionsdelar som t ex spjäll och luftkylare placeras dessa i kanal. Förberett för kyla och värme lämpar sig väl även för kyla och värme. Styrfunktioner är klara att aktivera i styrsystemet och utrustning för kyla samt förvärme och eftervärme finns som tillbehör. Användningsområde är avsett för komfortventilation. Beroende på vald variant kan användas i lokaler som kontor, skolor, daghem, offentliga lokaler, butiker, bostadsfastigheter etc. med platt-/batterivärmeväxlare (PX/CX) och separata till- och frånluftsaggregat (SD) kan även användas för ventilation av måttligt fuktiga lokaler, dock ej där fuktigheten kontinuerligt är hög, t ex i simhallar. som separata till- och frånluftsaggregat (SD) är avsedda för applikationer där till- och frånluft behöver vara helt åtskilda, eller där det av utrymmesskäl behövs separata enheter för till- respektive frånluft. De kan även användas var för sig om behov endast finns av den ena varianten. Aggregatet kan placeras utomhus med hjälp av tillbehören tak, intagsdel och avluftshuv. Certifiering Swegon AB har certifierat kvalitetssystem enligt ISO 9001 och certifierat miljöledningssystem enligt ISO Luftbehandlingssystem är dessutom certifierat av Eurovent, nr AHU Rätten till konstruktionsändringar förbehålls

9 Mekanisk konstruktion Hölje RX/PX/CX Uppbyggt av täckpaneler och inspektionsdörrar. Utvändigt galvaniserad stålplåt, förlackerad i beige nyans. Invändigt i aluzinkbehandlad stålplåt. Miljöklass C4. Mellanliggande isolering av 50 mm mineralull. Inspektionsdörrarna är gångjärnshängda och försedda med infällda handtag. Handtagen öppnas i två steg för tryckutjämning innan dörren kan öppnas helt. Täthetsklass L2 enligt pren 1886:2002. CE-märkt. Uppfyller kraven enligt EN och EN Gäller storlek 04/05 och 08: Gemensamt hölje med två inspektionsdörrar. Ett av handtagen till vardera dörr är låsbart. Säkerhetsbrytare är placerad utvändigt på kopplingshuven. Cirkulära kanalanslutningar för gummiringsförsedd nippel. RX med roterande värmeväxlare skall placeras på fundament eller stativ för att inspektionsdörrarna skall kunna öppnas. Stativ finns som tillbehör. PX med plattvärmeväxlare levereras med fundament. Stativ bestående av fyra ben som skruvas fast i fundamentet finns som tillbehör. Gäller storlek 12-80: Uppbyggt av tre sektioner. Varje sektion har egen inspektionsdörr. Ett av handtagen till vardera av de båda yttre inspektionsdörrarna är låsbara. Storlek är försedda med rektangulära kanalanslutningar för gejdanslutning. Anslutningsram typ METU finns som tillbehör. Storlek 12 är försedd med cirkulära kanalanslutningar för gummiringsförsedd nippel. Aggregatet är försett med kraftig bottenbalk. På storlek är säkerhetsbrytare placerad utvändigt på kopplingshuven. På storlek är säkerhetsbrytaren placerad utvändigt på aggregatets mittsektion. Storlek 04/05 och 08 Storlek Storlek Rätten till konstruktionsändringar förbehålls

10 Mekanisk konstruktion Hölje SD Uppbyggt av täckpaneler och inspektionsdörrar. Utvändigt galvaniserad stålplåt, förlackerad i beige nyans. Invändigt i aluzinkbehandlad stålplåt. Miljöklass C4. Mellanliggande isolering av 50 mm mineralull. Inspektionsdörrarna är gångjärnshängda och försedda med infällda handtag. Handtagen öppnas i två steg för tryckutjämning innan dörren kan öppnas helt. Täthetsklass L2 för storlek och täthetsklass L3 för storlek 50-80, enligt pren 1886:2002. CE-märkt. Uppfyller kraven enligt EN och EN Gäller storlek 04/05 och 08: Gemensamt hölje med en inspektionsdörr. Handtaget är låsbart. Plats för pleat-filter i filterklass F5 eller F7 finns och kan beställas som tillbehör (ingår ej som standard). Säkerhetsbrytaren är placerad på inspektionssidan vid handtaget på fläktens inspektionsdörr. Cirkulära kanalanslutningar för gummiringsförsedd nippel. SD skall placeras på fundament eller stativ för att inspektionsdörrarna skall kunna öppnas. Stativ finns som tillbehör. Gäller storlek 14-80: Uppbyggt av en till tre sektioner beroende på vald variant. Möjliga varianter är fläkt, filter + fläkt eller filter + batterivärmeväxlare + fläkt. För storlek levereras aggregatet alltid som en enhet. För storlek 70/80 levereras aggregatet alltid som en enhet när det består av fläkt eller fläkt+filter. Om det består av fläkt + filter + batterivärmeväxlare levereras det i två enheter, en enhet består då av fläkt + batterivärmeväxlare och en av filter. Sektioner kan monteras isär för intransport. Sektionerna för fläkt och filter har egen inspektionsdörr. Ett av handtagen till yttre inspektionsdörr är låsbar. Säkerhetsbrytaren är placerad på inspektionssidan vid fläktdelens inspektionsdörr. Rektangulära kanalanslutningar för gejdanslutning. Anslutningsram typ METU finns som tillbehör. Aggregatet är försett med kraftig bottenbalk. Storlek 04/05 och 08 Storlek Visar variant med funktionerna filter+batterivärmeväxlare+fläkt. 28 Rätten till konstruktionsändringar förbehålls

11 Mekanisk konstruktion Fläktar Direktdrivna fläktar av typen Wing, en unik axiradiell fläkt med inriktning på god eleffektivitet, jämn luftströmning och låg ljudnivå. Gold Wing är patenterad. Funktionsdelar som t ex luftkylare och böjar kan anslutas direkt mot aggregatet utan nämnvärda tryckförluster. Detta sparar plats i fläktrummet. Fläktarna drivs av högeffektiva motorer i klass eff1, vilket innebär de mest energieffektiva motorerna enligt klassificering av EU och tillverkarorganisationen CEMEP. Fläktarna är godkända för temperaturer upp till 40 C under drift. Fläktmotorerna har frek vens omriktare för steglös varvtalsreglering och fläktarna har mätuttag för kontinuerlig mätning och reglering av luftflödet. Fläktarna är effektivt avvibrerade mot höljet genom gummibussningar och dukstosar. Fläktarna är fixerade i sin position med låsrattar och klämband. Dessa kan enkelt lossas och därefter kan hela fläktpaketet dras ut för inspektion och underhåll. Filter Rejält tilltagna påsfilter av filterklass F7 på både från- och uteluftssidan. Filtermaterial är av glasfiber. Filterhållaren har expanderlåsning för effektiv tätning. Enhetsaggregat RX/PX med roterande resp. plattvärmeväxlare storlek 14-30, med luftintag ovanifrån, är försett med pleatfilter i filterklass F7. Även RX Top storlek 12 är försett med pleatfilter i filterklass F7. Separata till- och frånluftsaggregat SD storlek har pleatfilter i filterklass F5 eller F7 som tillval. Tryckgivare för mätning av filtertryckfall är inbyggda i styrsystemet. Rätten till konstruktionsändringar förbehålls

12 Mekanisk konstruktion Värmeväxlare Roterande värmeväxlare Roterande värmeväxlare RECOnomic av Swegons patenterade fabrikat med temperaturverkningsgrad på upp till 85%. Värmebehovet regleras genom automatisk och steglös varvtalsreglering av värmeväxlaren. Kan även erhållas i hygroskopibehandlat utförande för fukt- eller kylåtervinning, samt epoxybehandlad. Försedd med renblåsningssektor. Vid ändring från höger- till vänsterutförande ändras automatiskt värmeväxlarens rotationsriktning. Plattvärmeväxlare Plattvärmeväxlaren är som standard försedd med bypassoch avstängningsspjäll för steglös och automatisk reglering av värmeväxlarens värmeåtervinningsgrad. Vid kall väderlek, och när frånluften är fuktig, finns risk för påfrysning i plattvärme växlare. PX är försedd med ett mycket effektivt påfrysningsskydd. Temperaturen mäts inne i värmeväxlarens "kalla hörn" och dessutom mäts fukthalten i frånluften. Det inbyggda styrsystemet IQnomic beräknar, med hänsyn tagen till fukthalten, lägsta tillåtna temperatur utan risk för påfrysning inne i värmeväxlaren. Bypass-spjället regleras så att denna temperatur inte underskrids. Kan även erhållas i epoxybehandlat utförande. 30 Rätten till konstruktionsändringar förbehålls

13 Mekanisk konstruktion Batterivärmeväxlare Batterivärmeväxlaren i enhetsaggregaten (CX), levereras komplett från fabrik, inklusive monterad rörkopplingsenhet med alla erforderliga komponenter. Systemet är normalt fyllt med vätska, luftat, injusterat och funktionsprovat vid leverans, men kan också beställas ofyllt för t ex ROT-objekt eller då annan fyllning än 30 % etylenglykol önskas. Droppavskiljare finns som tillbehör. För separata till- och frånluftsaggregat (SD) storlek finns batterivärmeväxlare, droppavskiljare och omonterad rörkopplingsenhet som tillbehör. Separat styrenhet till batterivärmeväxlaren ingår alltid i leverans. Rörkopplingsenhetens ventil reglerar steglöst batterivärmeväxlarens värmeåtervinningsgrad och cirkulationspumpen är behovsstyrd. Vid kall väderlek, och när frånluften är fuktig, finns risk för påfrysning i batterivärmeväxlare. CX/SD är försedd med ett mycket effektivt påfrysningsskydd som mäter vätsketemperaturen i frånluftsbatteriet och dessutom mäts fukthalten i frånluften. Det inbyggda styrsystemet IQnomic beräknar, med hänsyn tagen till fukthalten, lägsta tillåtna vätsketemperatur utan risk för påfrysning. Ventilen i rörkopplingsenheten regleras så att denna temperatur inte underskrids. Rätten till konstruktionsändringar förbehålls

14 Mekanisk konstruktion Kanalanslutningar Är för storlek 04/05, 08 och 12 cirkulära och avsedda att anslutas mot kanal med gummiringsförsedd nippel. Böj passar direkt i stosen. Kanalanslutningarna är förskjutna i sid- och höjdled så att kanaler kan dras åt valfritt håll utan att blockera varandra. Storlek har rektangulär kanalanslutning med fast monterad anslutningsram för gejdanslutning. Anslutningsram typ METU finns som tillbehör. För RX och SD storlek samt CX storlek 35-80, är fläktutloppet på aggregatets ovansida försett med en täckpanel. Denna täckpanel kan enkelt flyttas till gavel om övre fläktutlopp önskas uppåt. Aggregatets Wing-fläktar ger en jämn luftström omedelbart efter utloppet vilket gör det möjligt att ansluta kanalböjar och funktionsdelar, t ex luftkylare, direkt mot aggregatet utan nämnvärda tryckförluster. Injusteringsplåtar (endast med roterande värmeväxlare) För att säkerställa att renblåsningen genom värmeväxlaren skall fungera som avsett, är aggregatet försett med injusteringsplåtar. Med hjälp av dessa kan korrekt tryckbalans ställas in så att renblåsningsflödet passerar åt rätt håll. Injusteringsplåtarna levereras omonterade och skall placeras vid aggregatets frånluftsinlopp. Miljödeklaration Swegon AB har certifierat miljöledningssystem enligt ISO och är anslutet till REPA-registret, nr tillverkas av följande material: Ämne Viktandel Metaller ca 94% Polymera material ca 1% Mineralullsisolering ca 2% Övrigt (filter, etc) ca 3% 32 Rätten till konstruktionsändringar förbehålls

15 El- och styrutrustning Allmänt El- och styrsystemet är helt integrerat med aggregatet. Den mikroprocessorbaserade utrustningen styr och reglerar temperaturer, luftflöden och övriga funktioner. Ett stort antal funktioner finns inbyggda i systemet och kan enkelt aktiveras. Aggregatet kan styras automatiskt på flera olika sätt via det inbyggda kopplingsuret, men också behovsstyras via till exempel CO 2 -givare. Manuell styrning är också möjlig. Ett stort antal funktioner och inställningar kan göras via överordnat system. Regleronoggrannhet: Temperatur ± 1 o C. Luftflöde ± 5%. Eleffektivitet Aggregatets konstruktion och prestanda är optimerat för att erhålla mycket god eleffektivitet. Normer Aggregatet uppfyller normerna i ELSÄK-FS 1999:5 och SS-EN Kapslingsklass IP 54. Störningsnivå Aggregatet uppfyller kraven enligt EMC-direktivet och är testat enligt EN och (utstrålning i bostäder, kontor, butiker och liknande miljöer samt för immunitet i industrimiljö). Användning av jordfelsbrytare Eventuell jordfelsbrytare bör endast betjäna aggregatet och skall vara av typ avsedd för frekvensomriktare. Styrenhet SD Om både till- och frånluftsaggregat SD används i en anläggning, är tilluftsaggregatet med styrenhet och frånluftsaggregatet utan. Med kommunikationskabel kopplas de samman för möjlighet att styra båda aggregaten. Inkoppling av el- och styrutrustning Anslutningskablar för handterminal, tilluftstemperaturgivare och luftvärmare har modularkontakter. Snabbkoppling finns också för kommunikation. Övriga tillbehör och externa funktioner ansluts till en lättåtkomlig plintrad. Det finns även en extra plint med 1-fas 230 Volt efter arbetsbrytaren på. Denna kan utnyttjas för externa funktionsdelar och kan belastas med max 1,5 A. Externa funktionsdelar som t ex kylmaskin och luftvärmare el, skall ha separat kraftmatning. All el- och styrutrustning är samlad i särskild kapsling i aggregatets mittsektion. RX/PX/CX För RX storlek och PX sker anslutning av el- och styrutrustning via kopplingshuven. För RX storlek och CX sker anslutning av el- och styrutrustning via panel på aggregatets mittsektion. SD För samtliga storlekar sker anslutning av el- och styrutrustning via panel vid fläktens inspektionsdörr. Rätten till konstruktionsändringar förbehålls

16 Handterminal och menyhantering Handterminalen innehåller menyer som är logiskt uppbyggda. Härifrån görs alla inställningar av kopplingsur, temperaturreglering, luftflöden och funktioner. Möjlighet att avläsa aktuella och inställda värden finns också. Inställda värden lagras och berörs ej av strömavbrott. Handterminalen är försedd med en tre meter lång anslutningskabel som ansluts via snabbkoppling till aggregatets styrsystem. På handterminalen finns tryckknappar för olika kommandon. Display och tryckknappar har bakgrundsbelysning. En röd indikeringslampa blinkar på terminalen vid larm. ** TIS 14:40 STOPP MANUELL DRIFT STOPP? 34 Rätten till konstruktionsändringar förbehålls

17 Styrschema Schematisk beskrivning av styr- och reglerfunktioner, RX Det inbyggda styrsystemet styr och reglerar temperaturer, luftflöden, drifttider och ett stort antal interna och externa funktioner. Vid databeräkning i aggregatvalsprogrammet ProUnit erhålles objektspecifik flödesbild med komplett funktionsbeskrivning. Eftersom det är microprocessorbaserat kan mycket komplicerade uppgifter lösas. Nedan redovisas enskilda komponenter var för sig i en förenklad och schematisk beskrivning. P1 BT2 T2 E1 BP1 BF2 VVX BP2 T1 BG1 BT1 BT3 T3 BF1 BT3 BT1 BT2 T1/T2 Temperaturgivare uteluft. Temperaturgivare tilluft. Placering i kanal. Temperaturgivare frånluft. Frekvensomriktare för steglös varvtalsreglering av fläktmotorer. E1 P1 Ellåda innehållande styrkort och övrig elektrisk utrustning för styrning av interna och externa funktioner mm. Handterminal för inställningar av luftflöden, temperaturer, reglerfunktioner, drifttider mm samt larm. BF1/BF2 BP1/BP2 Tryckgivare. Indikerar för styrning av fläktarnas varvtal så att inställt luftflöde erhålles. Tryckgivare för kontroll av filterstatus. VVX T3 Steglöst varvtalsreglerad roterande värmeväxlare med renblåsningsdrift. Drivmotor värmeväxlare. BG1 Rotationsvakt för kontroll av värmeväxlarens rotation. Rätten till konstruktionsändringar förbehålls

18 Styrschema Schematisk beskrivning av styr- och reglerfunktioner, PX Det inbyggda styrsystemet styr och reglerar temperaturer, luftflöden, drifttider och ett stort antal interna och externa funktioner. Eftersom det är microprocessorbaserat kan mycket komplicerade uppgifter lösas. Nedan redovisas enskilda komponenter var för sig i en förenklad och schematisk beskrivning. Vid databeräkning i aggregatvalsprogrammet ProUnit erhålles objektspecifik flödesbild med komplett funktionsbeskrivning. P1 MG6 BT2/BM2 E1 BT3 BP1 T2 BT6 VVX T1 BP2 BT1 BF2 BT20 BT30 BF1 BT3 BT1 Temperaturgivare uteluft. Temperaturgivare tilluft. Placering i kanal. BT2/BM2 Temperaturgivare frånluft/fuktgivare frånluft. För påfrysningsskydd. T1/T2 BF1/BF2 BP1/BP2 BT6 Frekvensomriktare för steglös varvtalsreglering av fläktmotorer. Tryckgivare. Indikerar för styrning av fläktarnas varvtal så att inställt luftflöde erhålles. Tryckgivare för kontroll av filterstatus. Temperaturgivare värmeväxlare. För påfrysningsskydd. MG6 E1 P1 VVX Spjällställdon för förbigångs- och avstängningsspjäll. Ellåda innehållande styrkort och övrig elektrisk utrustning för styrning av interna och externa funktioner mm. Handterminal för inställningar av luftflöden, temperaturer, reglerfunktioner, drifttider mm samt larm. Plattvärmeväxlare med förbigångs- och avstängningsspjäll. BT20/BT30 Temperaturgivare för densitetskorrigerat luftflöde. 36 Rätten till konstruktionsändringar förbehålls

19 Styrschema Schematisk beskrivning av styr- och reglerfunktioner, CX Det inbyggda styrsystemet styr och reglerar temperaturer, luftflöden, drifttider och ett stort antal interna och externa funktioner. Eftersom det är microprocessorbaserat kan mycket komplicerade uppgifter lösas. Nedan redovisas enskilda komponenter var för sig i en förenklad och schematisk beskrivning. Vid databeräkning i aggregatvalsprogrammet ProUnit erhålles objektspecifik flödesbild med komplett funktionsbeskrivning. P1 T2 BT20 E1 BT2/ BM2 BP1 BF2 BT6 VVX G6 MF6 BT30 T1 BP2 BT1 BT3 BF1 BT3 BT1 Temperaturgivare uteluft. Temperaturgivare tilluft. Placering i kanal. BT2/BM2 Temperaturgivare frånluft/fuktgivare frånluft. För påfrysningsskydd. T1/T2 BF1/BF2 BP1/BP2 BT6 Frekvensomriktare för steglös varvtalsreglering av fläktmotorer. Tryckgivare. Indikerar för styrning av fläktarnas varvtal så att inställt luftflöde erhålles. Tryckgivare för kontroll av filterstatus. Temperaturgivare batterivärmeväxlare: För påfrysningsskydd. G6 MF6 E1 P1 VVX Cirkulationspump batterivärmeväxlare. Ventilställdon batterivärmeväxlare. Ellåda innehållande styrkort och övrig elektrisk utrustning för styrning av interna och externa funktioner mm. Handterminal för inställningar av luftflöden, temperaturer, reglerfunktioner, drifttider mm samt larm. Batterivärmeväxlare med rörkopplingsenhet. BT20/BT30 Temperaturgivare för densitetskorrigerat luftflöde. Rätten till konstruktionsändringar förbehålls

20 Styrschema Schematisk beskrivning av styr- och reglerfunktioner, SD storlek Det inbyggda styrsystemet styr och reglerar temperaturer, luftflöden, drifttider och ett stort antal interna och externa funktioner. Eftersom det är microprocessorbaserat kan mycket komplicerade uppgifter lösas. Nedan redovisas enskilda komponenter var för sig i en förenklad och schematisk beskrivning. Vid databeräkning i aggregatvalsprogrammet ProUnit erhålles objektspecifik flödesbild med komplett funktionsbeskrivning. P1 T1 BT1 BP1 BF1 BT2 E1 BT2 BT1 BF1 BP1 Temperaturgivare uteluft/densitetsgivare, tilluft (Vid frånluftsaggregat Temperaturgivare frånluft/ densitetsgivare, avluft) Temperaturgivare tilluft. Placering i kanal. (Används ej vid frånluftsaggregat) Tryckgivare tilluftsfläkt. Indikerar för styrning av fläktarnas varvtal så att inställt luftflöde erhålles (Vid frånluftsaggregat Tryckgivare frånluftsfläkt) Eventuell tryckgivare tilluftsfilter. För kontroll av filterstatus (Vid frånluftsaggregat Tryckgivare frånluftsfilter). T1 E1 P1 Frekvensomriktare för steglös varvtalsreglering av fläktmotor. Ellåda innehållande eventuellt styrkort och övrig elektrisk utrustning för styrning av interna och externa funktioner mm. Eventuell handterminal för inställningar av luftflöden, temperaturer, reglerfunktioner, drifttider mm samt larm. 38 Rätten till konstruktionsändringar förbehålls

21 Styrschema Schematisk beskrivning av styr- och reglerfunktioner, SD storlek Det inbyggda styrsystemet styr och reglerar temperaturer, luftflöden, drifttider och ett stort antal interna och externa funktioner. Eftersom det är microprocessorbaserat kan mycket komplicerade uppgifter lösas. Nedan redovisas enskilda komponenter var för sig i en förenklad och schematisk beskrivning. Vid databeräkning i aggregatvalsprogrammet ProUnit erhålles objektspecifik flödesbild med komplett funktionsbeskrivning. E2 P1 BT3 BT2 T1 BT1 BP1 E1 BF1 BT3 BT2 BT1 BF1 BP1 Temperaturgivare uteluft. (Endast vid aggregat med batterivärmeväxlare) Temperaturgivare uteluft/densitetsgivare, tilluft (Vid frånluftsaggregat Temperaturgivare frånluft/ densitetsgivare, avluft) Temperaturgivare tilluft. Placering i kanal. (Används ej vid frånluftsaggregat) Tryckgivare tilluftsfläkt. Indikerar för styrning av fläktarnas varvtal så att inställt luftflöde erhålles (Vid frånluftsaggregat Tryckgivare frånluftsfläkt) Eventuell tryckgivare tilluftsfilter. För kontroll av filterstatus (Vid frånluftsaggregat Tryckgivare frånluftsfilter). T1 E1 E2 P1 Frekvensomriktare för steglös varvtalsreglering av fläktmotor. Ellåda innehållande eventuellt styrkort och övrig elektrisk utrustning för styrning av interna och externa funktioner mm. Eventuell styrenhet för styrning av rörkopplingsenhet. Eventuell handterminal för inställningar av luftflöden, temperaturer, reglerfunktioner, drifttider mm samt larm. Rätten till konstruktionsändringar förbehålls

22 Installationstips Dimensionering kanalsystem Inställt flöde konstanthålles automatiskt i om funktionen har valts i handterminalen. Lägre lufthastighet i kanaler och don innebär lägre tryckfall och därmed lägre energiförbrukning och lägre ljudnivå. För att uppnå bästa driftsekonomi och låg ljudnivå är det därför viktigt att anläggningen projekteras för så lågt tryckfall som möjligt. De huvar för uteluft och avluft, som utvecklats speciellt för, är optimerade i detta avseende. Egen kanal eller backspjäll Nollpunktskalibrering är en inbyggd funktion i aggregaten. För att denna funktion skall kunna utföras korrekt skall varje enskilt -aggregat i en anläggning förses med egen utelufts- och avluftshuv/-kanal. I annat fall skall varje enskilt aggregat förses med backspjäll eller motoriserat spjäll i uteluftskanalen och/eller avluftkanalen. Varje -aggregat skall ha egen uteluftskanal (gäller även avluftskanal/-huv). Exempel på hur luftriktare och pressat inlopp minimerar tryckförluster i Swegons tillbehör för. Om man ändå vill använda gemensam uteluftskanal skall varje grenkanal till respektive -aggregat förses med backspjäll eller motoriserat spjäll (gäller även gemensam avluftskanal/-huv). 40 Rätten till konstruktionsändringar förbehålls
