Oljeisolerade mättransformatorer för utomhusbruk Produktguide

Transkript

1 Oljeisolerade mättransformatorer för utomhusbruk Produktguide

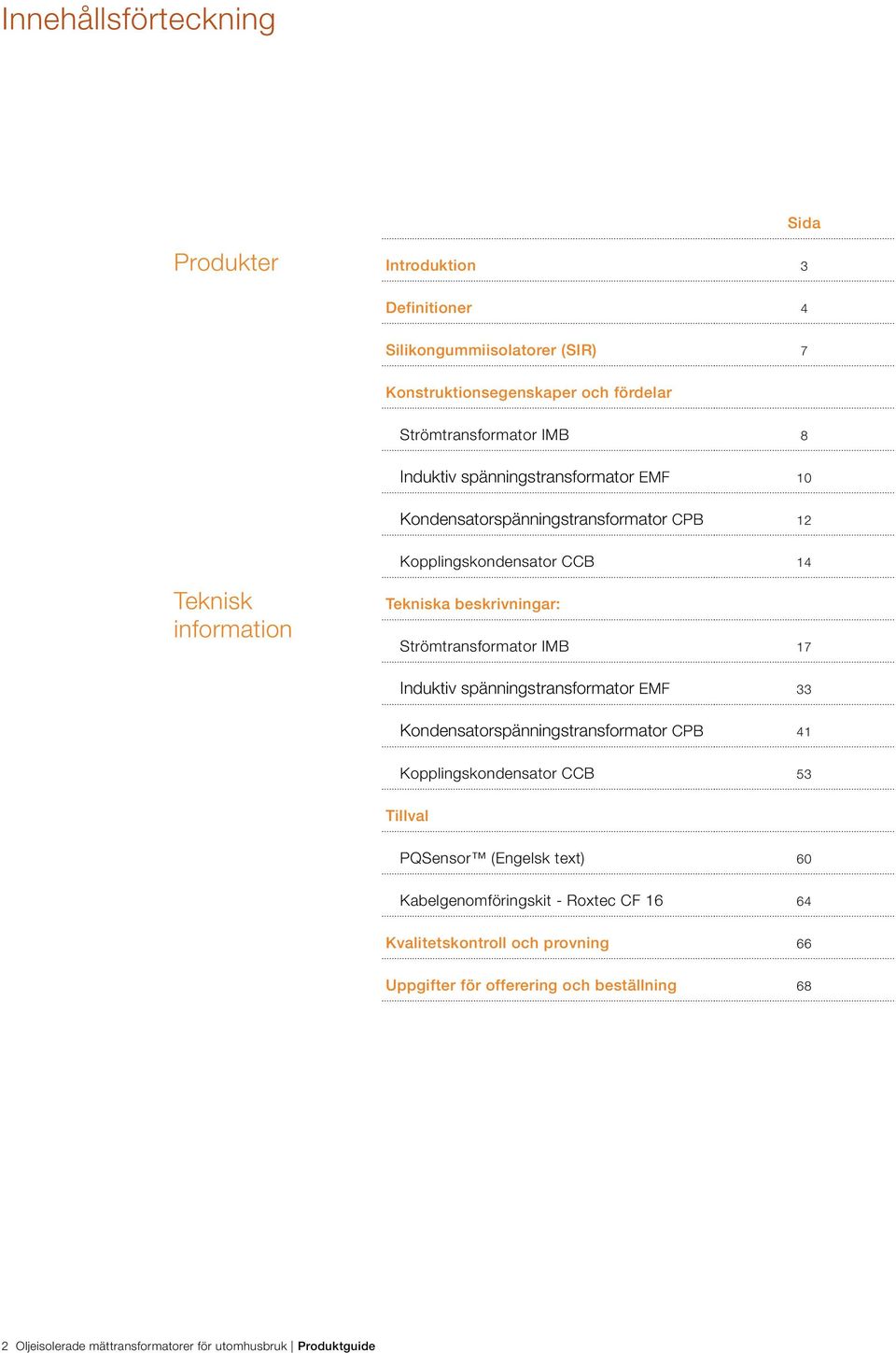

2 Innehållsförteckning Sida Produkter Introduktion 3 Definitioner 4 Silikongummiisolatorer (SIR) 7 Konstruktionsegenskaper och fördelar Strömtransformator IMB 8 Induktiv spänningstransformator EMF 10 Kondensatorspänningstransformator CPB 12 Kopplingskondensator CCB 14 Teknisk information Tekniska beskrivningar: Strömtransformator IMB 17 Induktiv spänningstransformator EMF 33 Kondensatorspänningstransformator CPB 41 Kopplingskondensator CCB 53 Tillval PQSensor (Engelsk text) 60 Kabelgenomföringskit - Roxtec CF Kvalitetskontroll och provning 66 Uppgifter för offerering och beställning 68 2 Oljeisolerade mättransformatorer för utomhusbruk Produktguide

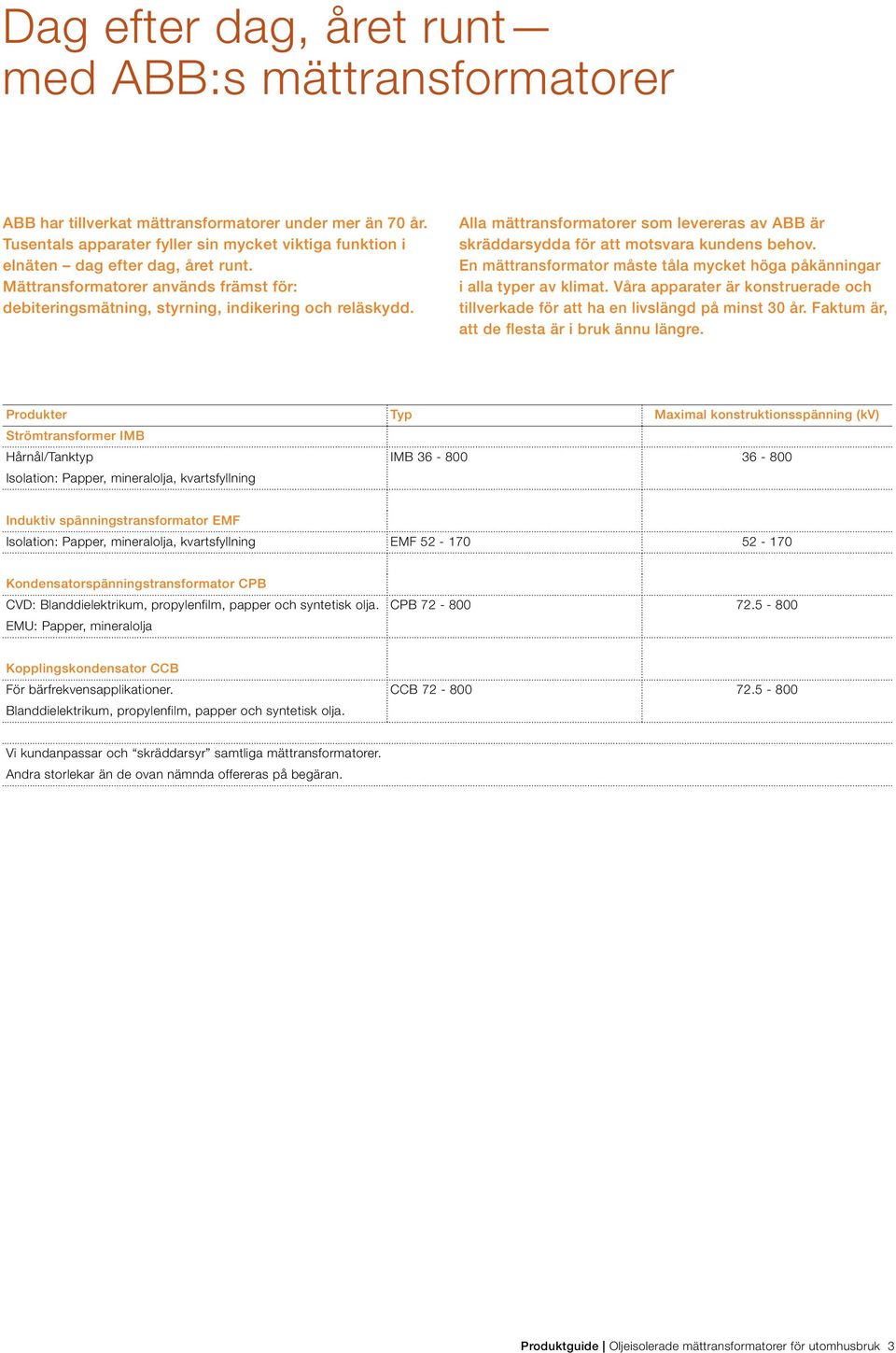

3 Dag efter dag, året runt med ABB:s mättransformatorer ABB har tillverkat mättransformatorer under mer än 70 år. Tusentals apparater fyller sin mycket viktiga funktion i elnäten dag efter dag, året runt. Mättransformatorer används främst för: debiteringsmätning, styrning, indikering och reläskydd. Alla mättransformatorer som levereras av ABB är skräddarsydda för att motsvara kundens behov. En mättransformator måste tåla mycket höga påkänningar i alla typer av klimat. Våra apparater är konstruerade och tillverkade för att ha en livslängd på minst 30 år. Faktum är, att de flesta är i bruk ännu längre. Produkter Typ Maximal konstruktionsspänning (kv) Strömtransformer IMB Hårnål/Tanktyp Isolation: Papper, mineralolja, kvartsfyllning IMB Induktiv spänningstransformator EMF Isolation: Papper, mineralolja, kvartsfyllning EMF Kondensatorspänningstransformator CPB CVD: Blanddielektrikum, propylenfilm, papper och syntetisk olja. EMU: Papper, mineralolja CPB Kopplingskondensator CCB För bärfrekvensapplikationer. Blanddielektrikum, propylenfilm, papper och syntetisk olja. CCB Vi kundanpassar och skräddarsyr samtliga mättransformatorer. Andra storlekar än de ovan nämnda offereras på begäran. Produktguide Oljeisolerade mättransformatorer för utomhusbruk 3

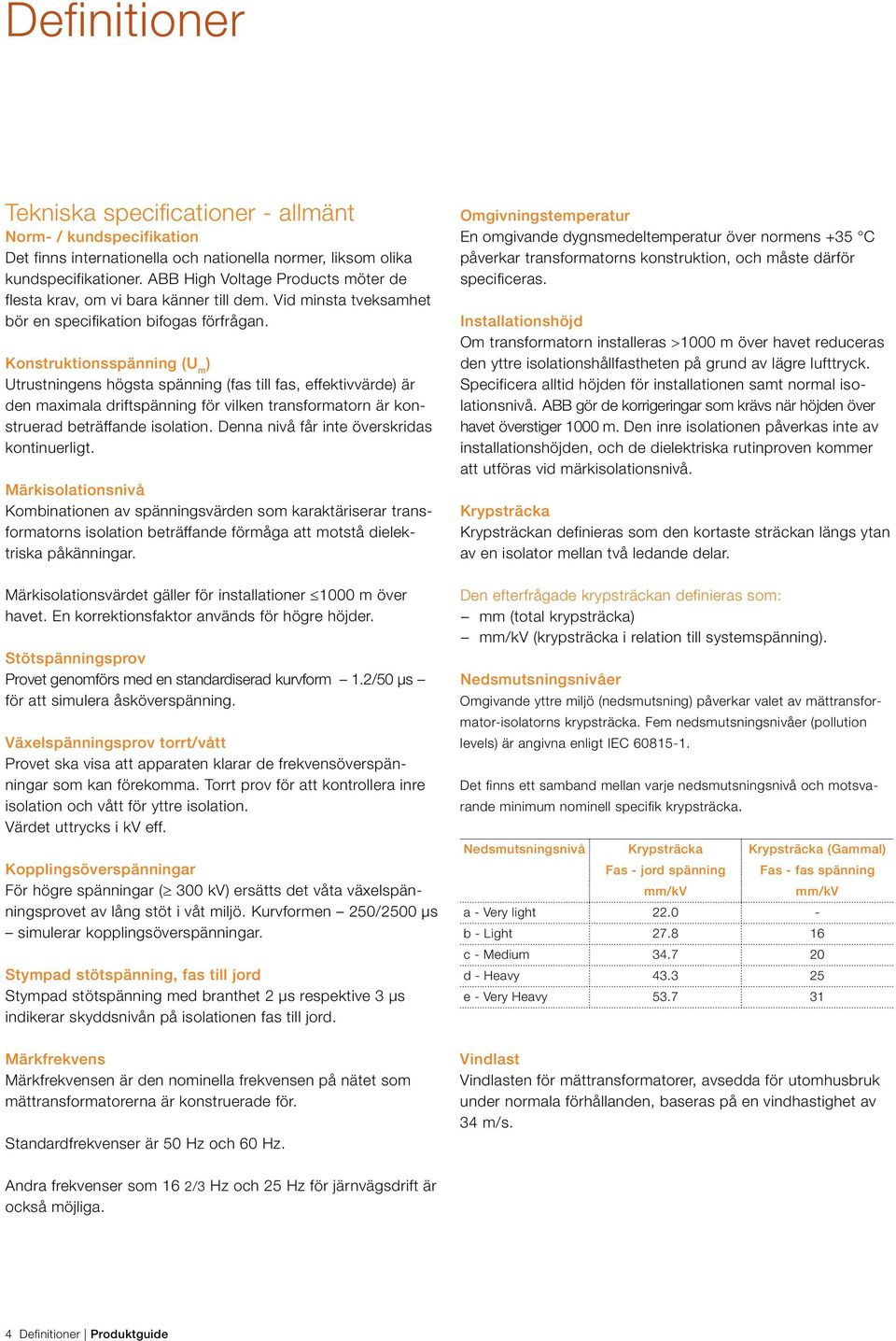

4 Definitioner Tekniska specificationer - allmänt Norm- / kundspecifikation Det finns internationella och nationella normer, liksom olika kundspecifikationer. ABB High Voltage Products möter de flesta krav, om vi bara känner till dem. Vid minsta tveksamhet bör en specifikation bifogas förfrågan. Konstruktionsspänning (U m ) Utrustningens högsta spänning (fas till fas, effektivvärde) är den maximala driftspänning för vilken transformatorn är konstruerad beträffande isolation. Denna nivå får inte överskridas kontinuerligt. Märkisolationsnivå Kombinationen av spänningsvärden som karaktäriserar transformatorns isolation beträffande förmåga att motstå dielektriska påkänningar. Märkisolationsvärdet gäller för installationer 1000 m över havet. En korrektionsfaktor används för högre höjder. Stötspänningsprov Provet genomförs med en standardiserad kurvform 1.2/50 µs för att simulera åsköverspänning. Växelspänningsprov torrt/vått Provet ska visa att apparaten klarar de frekvensöverspänningar som kan förekomma. Torrt prov för att kontrollera inre isolation och vått för yttre isolation. Värdet uttrycks i kv eff. Kopplingsöverspänningar För högre spänningar ( 300 kv) ersätts det våta växelspänningsprovet av lång stöt i våt miljö. Kurvformen 250/2500 µs simulerar kopplingsöverspänningar. Stympad stötspänning, fas till jord Stympad stötspänning med branthet 2 µs respektive 3 µs indikerar skyddsnivån på isolationen fas till jord. Märkfrekvens Märkfrekvensen är den nominella frekvensen på nätet som mättransformatorerna är konstruerade för. Standardfrekvenser är 50 Hz och 60 Hz. Omgivningstemperatur En omgivande dygnsmedeltemperatur över normens +35 C påverkar transformatorns konstruktion, och måste därför specificeras. Installationshöjd Om transformatorn installeras >1000 m över havet reduceras den yttre isolationshållfastheten på grund av lägre lufttryck. Specificera alltid höjden för installationen samt normal isolationsnivå. ABB gör de korrigeringar som krävs när höjden över havet överstiger 1000 m. Den inre isolationen påverkas inte av installationshöjden, och de dielektriska rutinproven kommer att utföras vid märkisolationsnivå. Krypsträcka Krypsträckan definieras som den kortaste sträckan längs ytan av en isolator mellan två ledande delar. Den efterfrågade krypsträckan definieras som: mm (total krypsträcka) mm/kv (krypsträcka i relation till systemspänning). Nedsmutsningsnivåer Omgivande yttre miljö (nedsmutsning) påverkar valet av mättransformator-isolatorns krypsträcka. Fem nedsmutsningsnivåer (pollution levels) är angivna enligt IEC Det finns ett samband mellan varje nedsmutsningsnivå och motsvarande minimum nominell specifik krypsträcka. Nedsmutsningsnivå Krypsträcka Fas - jord spänning Krypsträcka (Gammal) Fas - fas spänning mm/kv mm/kv a - Very light b - Light c - Medium d - Heavy e - Very Heavy Vindlast Vindlasten för mättransformatorer, avsedda för utomhusbruk under normala förhållanden, baseras på en vindhastighet av 34 m/s. Andra frekvenser som 16 2/3 Hz och 25 Hz för järnvägsdrift är också möjliga. 4 Definitioner Produktguide

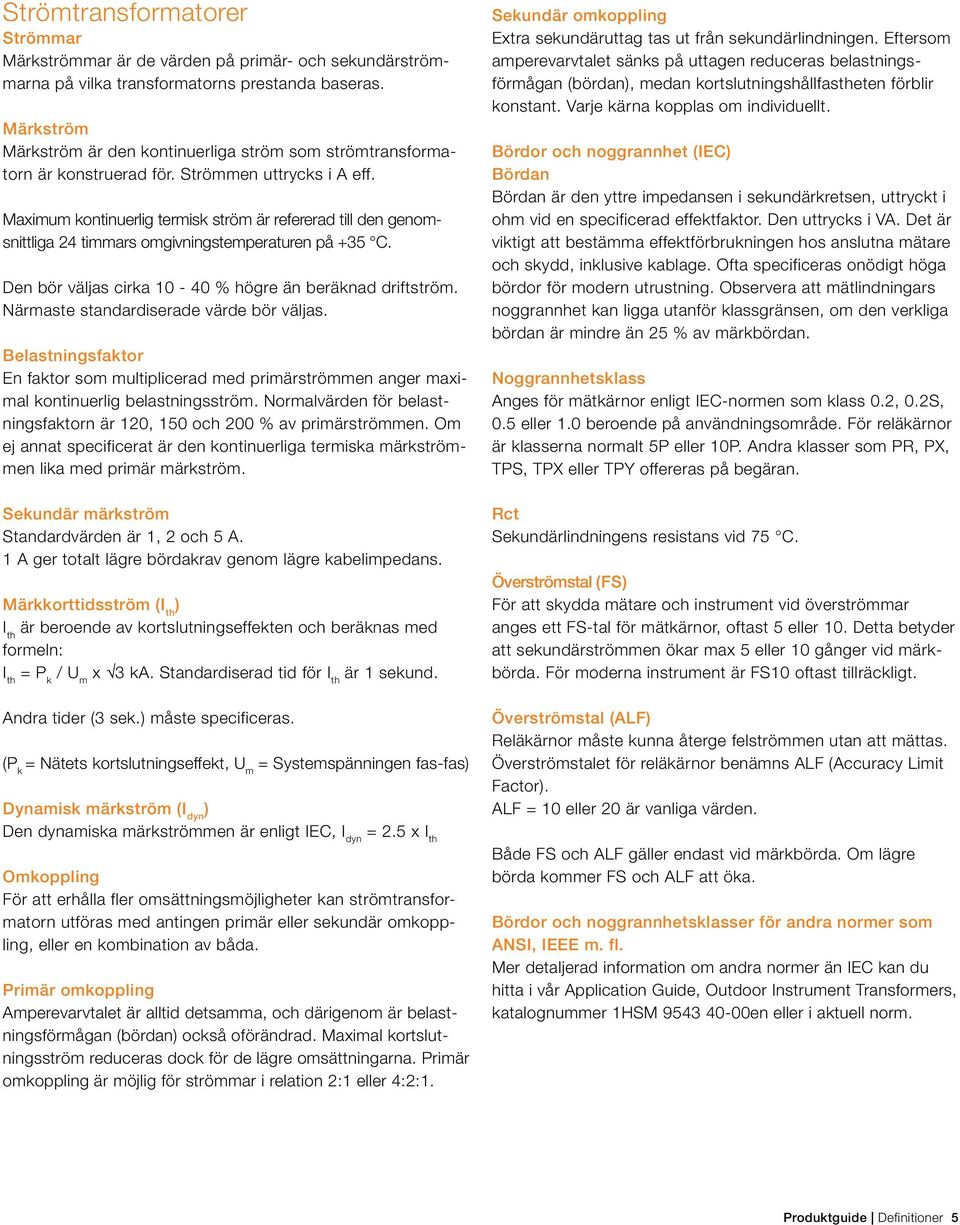

5 Strömtransformatorer Strömmar Märkströmmar är de värden på primär- och sekundärströmmarna på vilka transformatorns prestanda baseras. Märkström Märkström är den kontinuerliga ström som strömtransformatorn är konstruerad för. Strömmen uttrycks i A eff. Maximum kontinuerlig termisk ström är refererad till den genomsnittliga 24 timmars omgivningstemperaturen på +35 C. Den bör väljas cirka % högre än beräknad driftström. Närmaste standardiserade värde bör väljas. Belastningsfaktor En faktor som multiplicerad med primärströmmen anger maximal kontinuerlig belastningsström. Normalvärden för belastningsfaktorn är 120, 150 och 200 % av primärströmmen. Om ej annat specificerat är den kontinuerliga termiska märkströmmen lika med primär märkström. Sekundär märkström Standardvärden är 1, 2 och 5 A. 1 A ger totalt lägre bördakrav genom lägre kabelimpedans. Märkkorttidsström (I th ) I th är beroende av kortslutningseffekten och beräknas med formeln: I th = P k / U m x 3 ka. Standardiserad tid för I th är 1 sekund. Andra tider (3 sek.) måste specificeras. (P k = Nätets kortslutningseffekt, U m = Systemspänningen fas-fas) Dynamisk märkström (I dyn ) Den dynamiska märkströmmen är enligt IEC, I dyn = 2.5 x I th Omkoppling För att erhålla fler omsättningsmöjligheter kan strömtransformatorn utföras med antingen primär eller sekundär omkoppling, eller en kombination av båda. Primär omkoppling Amperevarvtalet är alltid detsamma, och därigenom är belastningsförmågan (bördan) också oförändrad. Maximal kortslutningsström reduceras dock för de lägre omsättningarna. Primär omkoppling är möjlig för strömmar i relation 2:1 eller 4:2:1. Sekundär omkoppling Extra sekundäruttag tas ut från sekundärlindningen. Eftersom amperevarvtalet sänks på uttagen reduceras belastningsförmågan (bördan), medan kortslutningshållfastheten förblir konstant. Varje kärna kopplas om individuellt. Bördor och noggrannhet (IEC) Bördan Bördan är den yttre impedansen i sekundärkretsen, uttryckt i ohm vid en specificerad effektfaktor. Den uttrycks i VA. Det är viktigt att bestämma effektförbrukningen hos anslutna mätare och skydd, inklusive kablage. Ofta specificeras onödigt höga bördor för modern utrustning. Observera att mätlindningars noggrannhet kan ligga utanför klassgränsen, om den verkliga bördan är mindre än 25 % av märkbördan. Noggrannhetsklass Anges för mätkärnor enligt IEC-normen som klass 0.2, 0.2S, 0.5 eller 1.0 beroende på användningsområde. För reläkärnor är klasserna normalt 5P eller 10P. Andra klasser som PR, PX, TPS, TPX eller TPY offereras på begäran. Rct Sekundärlindningens resistans vid 75 C. Överströmstal (FS) För att skydda mätare och instrument vid överströmmar anges ett FS-tal för mätkärnor, oftast 5 eller 10. Detta betyder att sekundärströmmen ökar max 5 eller 10 gånger vid märkbörda. För moderna instrument är FS10 oftast tillräckligt. Överströmstal (ALF) Reläkärnor måste kunna återge felströmmen utan att mättas. Överströmstalet för reläkärnor benämns ALF (Accuracy Limit Factor). ALF = 10 eller 20 är vanliga värden. Både FS och ALF gäller endast vid märkbörda. Om lägre börda kommer FS och ALF att öka. Bördor och noggrannhetsklasser för andra normer som ANSI, IEEE m. fl. Mer detaljerad information om andra normer än IEC kan du hitta i vår Application Guide, Outdoor Instrument Transformers, katalognummer 1HSM en eller i aktuell norm. Produktguide Definitioner 5

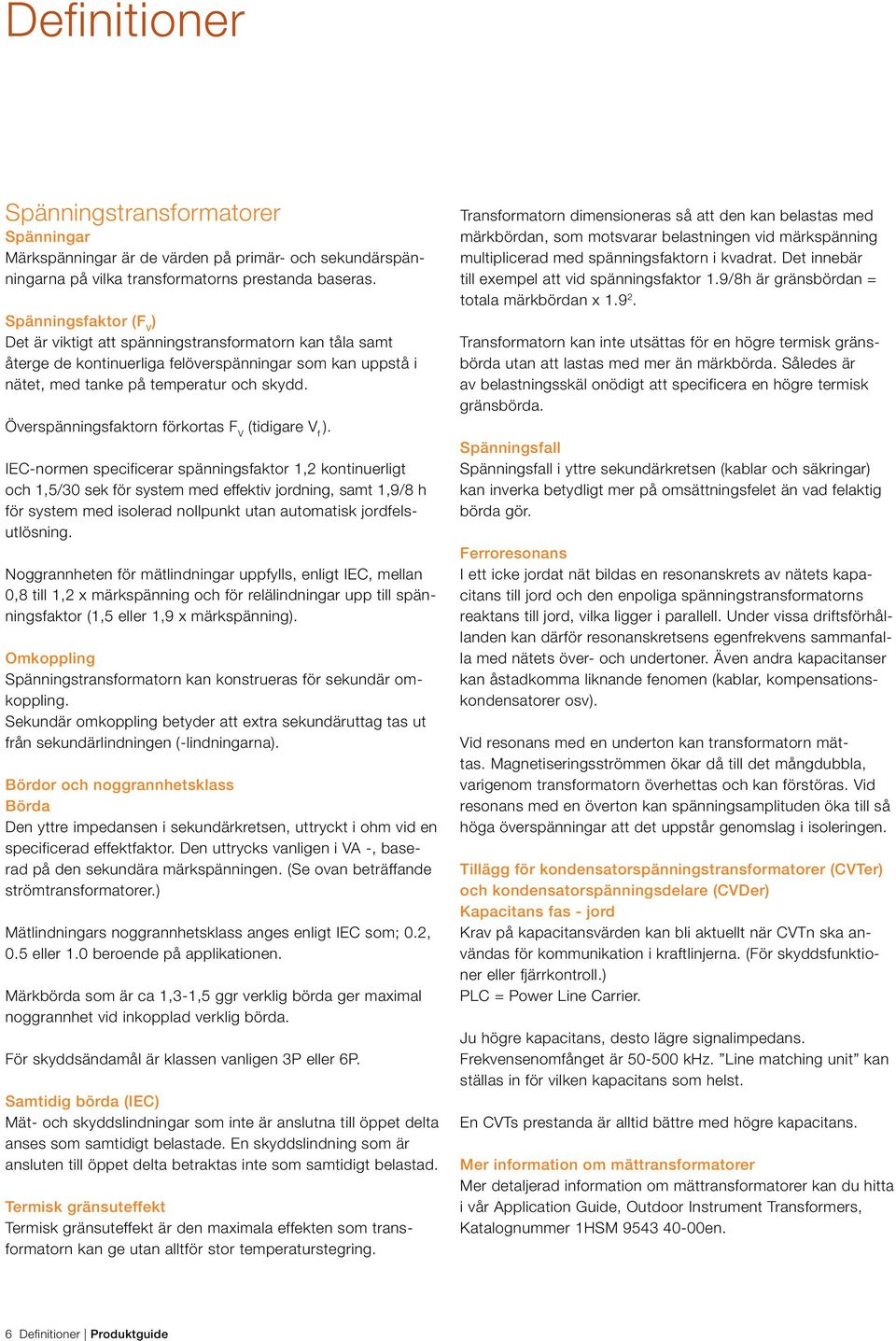

6 Definitioner Spänningstransformatorer Spänningar Märkspänningar är de värden på primär- och sekundärspänningarna på vilka transformatorns prestanda baseras. Spänningsfaktor (F V ) Det är viktigt att spänningstransformatorn kan tåla samt återge de kontinuerliga felöverspänningar som kan uppstå i nätet, med tanke på temperatur och skydd. Överspänningsfaktorn förkortas F V (tidigare V f ). IEC-normen specificerar spänningsfaktor 1,2 kontinuerligt och 1,5/30 sek för system med effektiv jordning, samt 1,9/8 h för system med isolerad nollpunkt utan automatisk jordfelsutlösning. Noggrannheten för mätlindningar uppfylls, enligt IEC, mellan 0,8 till 1,2 x märkspänning och för relälindningar upp till spänningsfaktor (1,5 eller 1,9 x märkspänning). Omkoppling Spänningstransformatorn kan konstrueras för sekundär omkoppling. Sekundär omkoppling betyder att extra sekundäruttag tas ut från sekundärlindningen (-lindningarna). Bördor och noggrannhetsklass Börda Den yttre impedansen i sekundärkretsen, uttryckt i ohm vid en specificerad effektfaktor. Den uttrycks vanligen i VA -, baserad på den sekundära märkspänningen. (Se ovan beträffande strömtransformatorer.) Mätlindningars noggrannhetsklass anges enligt IEC som; 0.2, 0.5 eller 1.0 beroende på applikationen. Märkbörda som är ca 1,3-1,5 ggr verklig börda ger maximal noggrannhet vid inkopplad verklig börda. För skyddsändamål är klassen vanligen 3P eller 6P. Samtidig börda (IEC) Mät- och skyddslindningar som inte är anslutna till öppet delta anses som samtidigt belastade. En skyddslindning som är ansluten till öppet delta betraktas inte som samtidigt belastad. Termisk gränsuteffekt Termisk gränsuteffekt är den maximala effekten som transformatorn kan ge utan alltför stor temperaturstegring. Transformatorn dimensioneras så att den kan belastas med märkbördan, som motsvarar belastningen vid märkspänning multiplicerad med spänningsfaktorn i kvadrat. Det innebär till exempel att vid spänningsfaktor 1.9/8h är gränsbördan = totala märkbördan x Transformatorn kan inte utsättas för en högre termisk gränsbörda utan att lastas med mer än märkbörda. Således är av belastningsskäl onödigt att specificera en högre termisk gränsbörda. Spänningsfall Spänningsfall i yttre sekundärkretsen (kablar och säkringar) kan inverka betydligt mer på omsättningsfelet än vad felaktig börda gör. Ferroresonans I ett icke jordat nät bildas en resonanskrets av nätets kapacitans till jord och den enpoliga spänningstransformatorns reaktans till jord, vilka ligger i parallell. Under vissa driftsförhållanden kan därför resonanskretsens egenfrekvens sammanfalla med nätets över- och undertoner. Även andra kapacitanser kan åstadkomma liknande fenomen (kablar, kompensationskondensatorer osv). Vid resonans med en underton kan transformatorn mättas. Magnetiseringsströmmen ökar då till det mångdubbla, varigenom transformatorn överhettas och kan förstöras. Vid resonans med en överton kan spänningsamplituden öka till så höga överspänningar att det uppstår genomslag i isoleringen. Tillägg för kondensatorspänningstransformatorer (CVTer) och kondensatorspänningsdelare (CVDer) Kapacitans fas - jord Krav på kapacitansvärden kan bli aktuellt när CVTn ska användas för kommunikation i kraftlinjerna. (För skyddsfunktioner eller fjärrkontroll.) PLC = Power Line Carrier. Ju högre kapacitans, desto lägre signalimpedans. Frekvensenomfånget är khz. Line matching unit kan ställas in för vilken kapacitans som helst. En CVTs prestanda är alltid bättre med högre kapacitans. Mer information om mättransformatorer Mer detaljerad information om mättransformatorer kan du hitta i vår Application Guide, Outdoor Instrument Transformers, Katalognummer 1HSM en. 6 Definitioner Produktguide

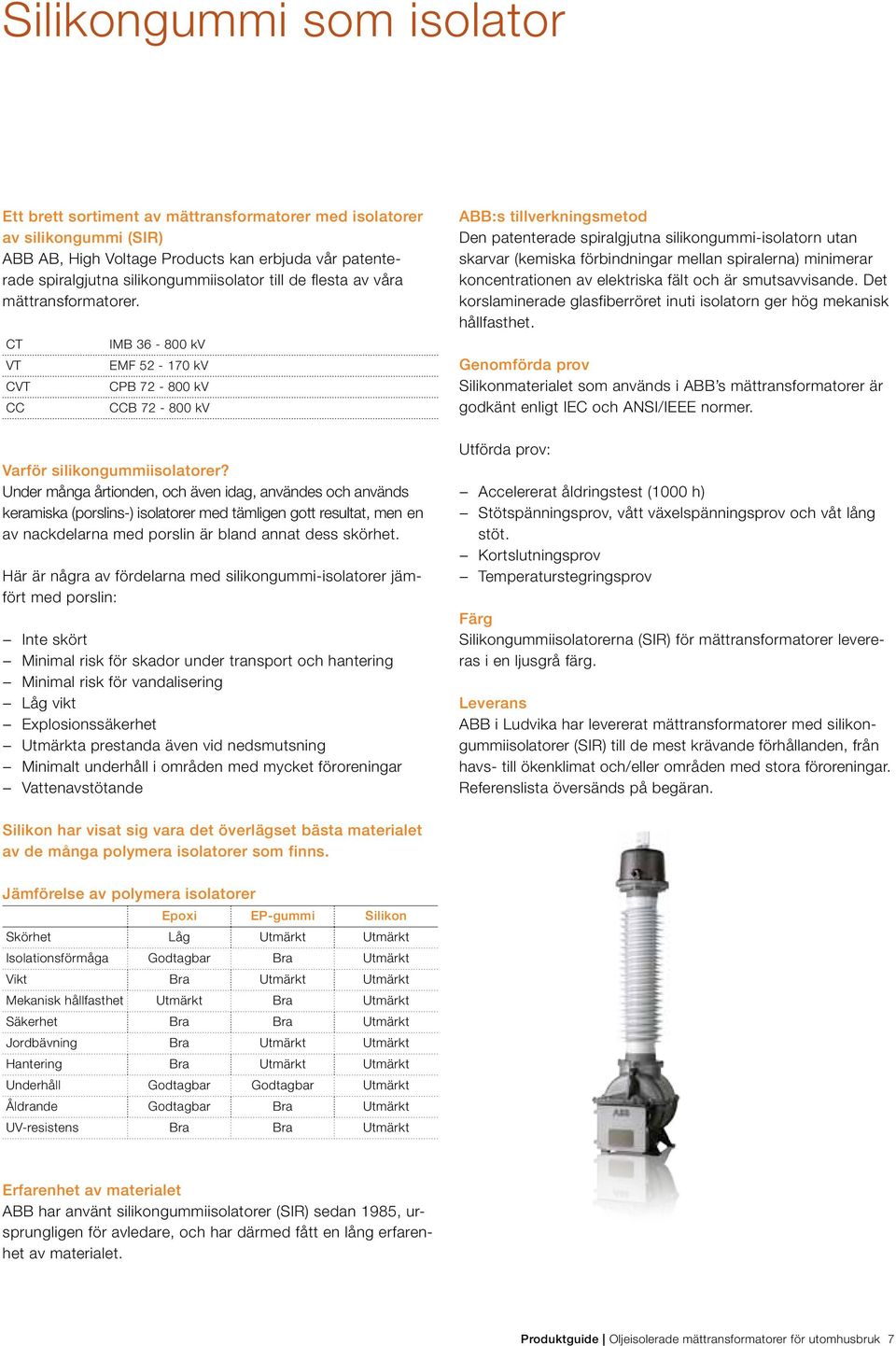

7 Silikongummi som isolator Ett brett sortiment av mättransformatorer med isolatorer av silikongummi (SIR) ABB AB, High Voltage Products kan erbjuda vår patenterade spiralgjutna silikongummiisolator till de flesta av våra mättransformatorer. CT VT CVT CC IMB kv EMF kv CPB kv CCB kv Varför silikongummiisolatorer? Under många årtionden, och även idag, användes och används keramiska (porslins-) isolatorer med tämligen gott resultat, men en av nackdelarna med porslin är bland annat dess skörhet. Här är några av fördelarna med silikongummi-isolatorer jämfört med porslin: Inte skört Minimal risk för skador under transport och hantering Minimal risk för vandalisering Låg vikt Explosionssäkerhet Utmärkta prestanda även vid nedsmutsning Minimalt underhåll i områden med mycket föroreningar Vattenavstötande ABB:s tillverkningsmetod Den patenterade spiralgjutna silikongummi-isolatorn utan skarvar (kemiska förbindningar mellan spiralerna) minimerar koncentrationen av elektriska fält och är smutsavvisande. Det korslaminerade glasfiberröret inuti isolatorn ger hög mekanisk hållfasthet. Genomförda prov Silikonmaterialet som används i ABB s mättransformatorer är godkänt enligt IEC och ANSI/IEEE normer. Utförda prov: Accelererat åldringstest (1000 h) Stötspänningsprov, vått växelspänningsprov och våt lång stöt. Kortslutningsprov Temperaturstegringsprov Färg Silikongummiisolatorerna (SIR) för mättransformatorer levereras i en ljusgrå färg. Leverans ABB i Ludvika har levererat mättransformatorer med silikongummiisolatorer (SIR) till de mest krävande förhållanden, från havs- till ökenklimat och/eller områden med stora föroreningar. Referenslista översänds på begäran. Silikon har visat sig vara det överlägset bästa materialet av de många polymera isolatorer som finns. Jämförelse av polymera isolatorer Epoxi EP-gummi Silikon Skörhet Låg Utmärkt Utmärkt Isolationsförmåga Godtagbar Bra Utmärkt Vikt Bra Utmärkt Utmärkt Mekanisk hållfasthet Utmärkt Bra Utmärkt Säkerhet Bra Bra Utmärkt Jordbävning Bra Utmärkt Utmärkt Hantering Bra Utmärkt Utmärkt Underhåll Godtagbar Godtagbar Utmärkt Åldrande Godtagbar Bra Utmärkt UV-resistens Bra Bra Utmärkt Erfarenhet av materialet ABB har använt silikongummiisolatorer (SIR) sedan 1985, ursprungligen för avledare, och har därmed fått en lång erfarenhet av materialet. Produktguide Oljeisolerade mättransformatorer för utomhusbruk 7

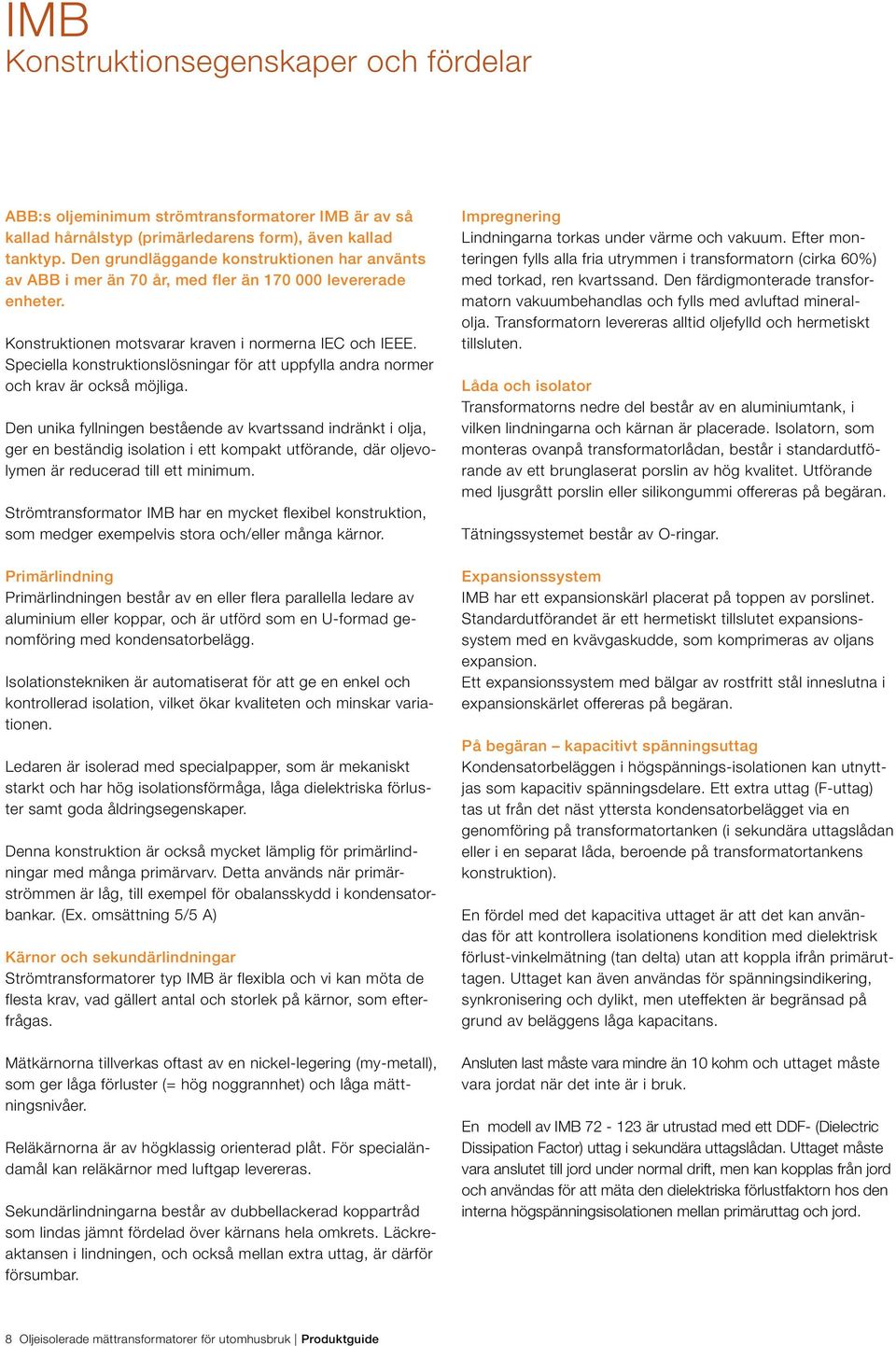

8 IMB Konstruktionsegenskaper och fördelar ABB:s oljeminimum strömtransformatorer IMB är av så kallad hårnålstyp (primärledarens form), även kallad tanktyp. Den grundläggande konstruktionen har använts av ABB i mer än 70 år, med fler än levererade enheter. Konstruktionen motsvarar kraven i normerna IEC och IEEE. Speciella konstruktionslösningar för att uppfylla andra normer och krav är också möjliga. Den unika fyllningen bestående av kvartssand indränkt i olja, ger en beständig isolation i ett kompakt utförande, där oljevolymen är reducerad till ett minimum. Strömtransformator IMB har en mycket flexibel konstruktion, som medger exempelvis stora och/eller många kärnor. Primärlindning Primärlindningen består av en eller flera parallella ledare av aluminium eller koppar, och är utförd som en U-formad genomföring med kondensatorbelägg. Isolationstekniken är automatiserat för att ge en enkel och kontrollerad isolation, vilket ökar kvaliteten och minskar variationen. Ledaren är isolerad med specialpapper, som är mekaniskt starkt och har hög isolationsförmåga, låga dielektriska förluster samt goda åldringsegenskaper. Denna konstruktion är också mycket lämplig för primärlindningar med många primärvarv. Detta används när primärströmmen är låg, till exempel för obalansskydd i kondensatorbankar. (Ex. omsättning 5/5 A) Kärnor och sekundärlindningar Strömtransformatorer typ IMB är flexibla och vi kan möta de flesta krav, vad gällert antal och storlek på kärnor, som efterfrågas. Mätkärnorna tillverkas oftast av en nickel-legering (my-metall), som ger låga förluster (= hög noggrannhet) och låga mättningsnivåer. Reläkärnorna är av högklassig orienterad plåt. För specialändamål kan reläkärnor med luftgap levereras. Sekundärlindningarna består av dubbellackerad koppartråd som lindas jämnt fördelad över kärnans hela omkrets. Läckreaktansen i lindningen, och också mellan extra uttag, är därför försumbar. Impregnering Lindningarna torkas under värme och vakuum. Efter monteringen fylls alla fria utrymmen i transformatorn (cirka 60%) med torkad, ren kvartssand. Den färdigmonterade transformatorn vakuumbehandlas och fylls med avluftad mineralolja. Transformatorn levereras alltid oljefylld och hermetiskt tillsluten. Låda och isolator Transformatorns nedre del består av en aluminiumtank, i vilken lindningarna och kärnan är placerade. Isolatorn, som monteras ovanpå transformatorlådan, består i standardutförande av ett brunglaserat porslin av hög kvalitet. Utförande med ljusgrått porslin eller silikongummi offereras på begäran. Tätningssystemet består av O-ringar. Expansionssystem IMB har ett expansionskärl placerat på toppen av porslinet. Standardutförandet är ett hermetiskt tillslutet expansionssystem med en kvävgaskudde, som komprimeras av oljans expansion. Ett expansionssystem med bälgar av rostfritt stål inneslutna i expansionskärlet offereras på begäran. På begäran kapacitivt spänningsuttag Kondensatorbeläggen i högspännings-isolationen kan utnyttjas som kapacitiv spänningsdelare. Ett extra uttag (F-uttag) tas ut från det näst yttersta kondensatorbelägget via en genomföring på transformatortanken (i sekundära uttagslådan eller i en separat låda, beroende på transformatortankens konstruktion). En fördel med det kapacitiva uttaget är att det kan användas för att kontrollera isolationens kondition med dielektrisk förlust-vinkelmätning (tan delta) utan att koppla ifrån primäruttagen. Uttaget kan även användas för spänningsindikering, synkronisering och dylikt, men uteffekten är begränsad på grund av beläggens låga kapacitans. Ansluten last måste vara mindre än 10 kohm och uttaget måste vara jordat när det inte är i bruk. En modell av IMB är utrustad med ett DDF- (Dielectric Dissipation Factor) uttag i sekundära uttagslådan. Uttaget måste vara anslutet till jord under normal drift, men kan kopplas från jord och användas för att mäta den dielektriska förlustfaktorn hos den interna högspänningsisolationen mellan primäruttag och jord. 8 Oljeisolerade mättransformatorer för utomhusbruk Produktguide

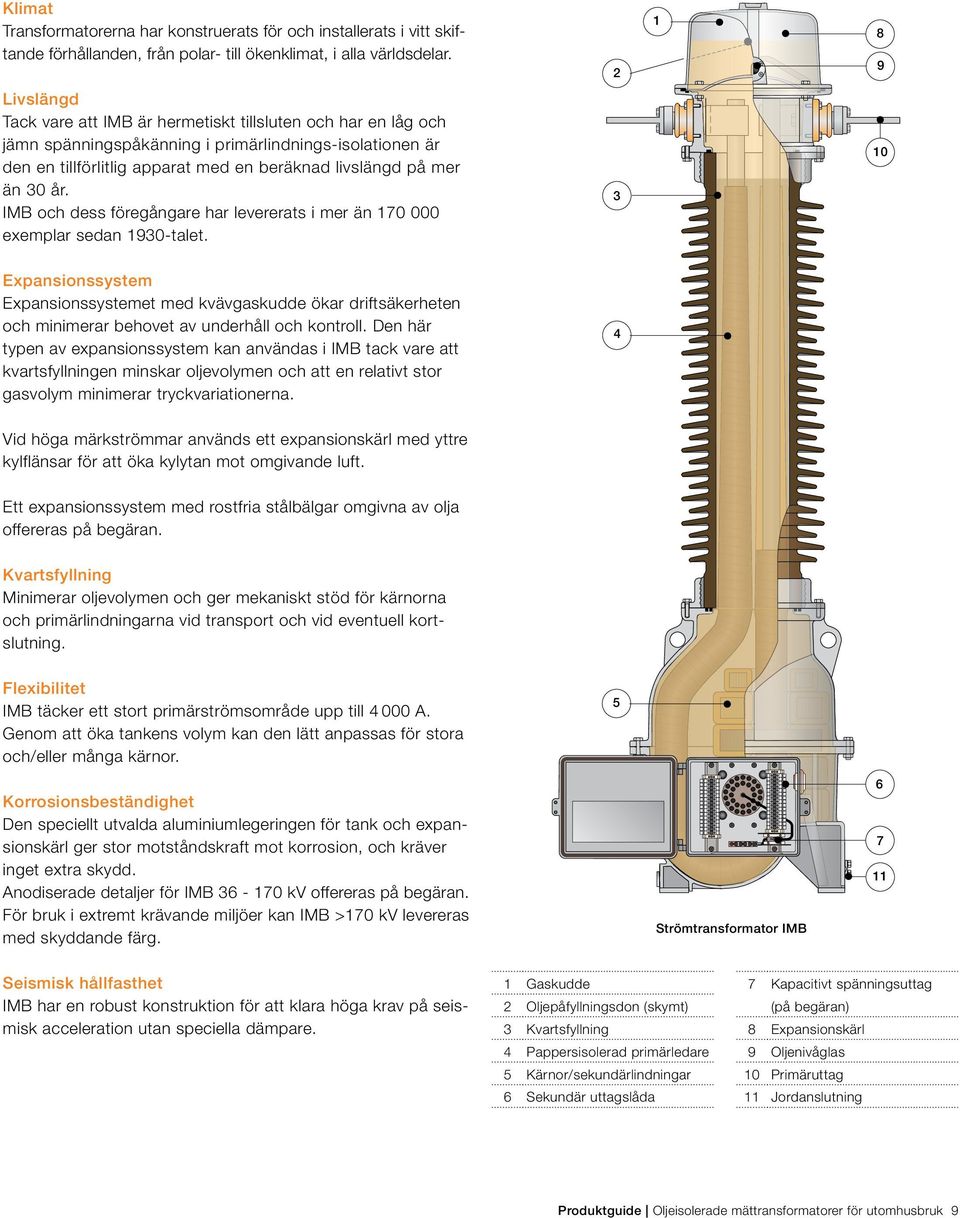

9 Klimat Transformatorerna har konstruerats för och installerats i vitt skiftande förhållanden, från polar- till ökenklimat, i alla världsdelar Livslängd Tack vare att IMB är hermetiskt tillsluten och har en låg och jämn spänningspåkänning i primärlindnings-isolationen är den en tillförlitlig apparat med en beräknad livslängd på mer än 30 år. IMB och dess föregångare har levererats i mer än exemplar sedan 1930-talet Expansionssystem Expansionssystemet med kvävgaskudde ökar driftsäkerheten och minimerar behovet av underhåll och kontroll. Den här typen av expansionssystem kan användas i IMB tack vare att kvartsfyllningen minskar oljevolymen och att en relativt stor gasvolym minimerar tryckvariationerna. 4 Vid höga märkströmmar används ett expansionskärl med yttre kylflänsar för att öka kylytan mot omgivande luft. Ett expansionssystem med rostfria stålbälgar omgivna av olja offereras på begäran. Kvartsfyllning Minimerar oljevolymen och ger mekaniskt stöd för kärnorna och primärlindningarna vid transport och vid eventuell kortslutning. Flexibilitet IMB täcker ett stort primärströmsområde upp till A. Genom att öka tankens volym kan den lätt anpassas för stora och/eller många kärnor. 5 Korrosionsbeständighet Den speciellt utvalda aluminiumlegeringen för tank och expansionskärl ger stor motståndskraft mot korrosion, och kräver inget extra skydd. Anodiserade detaljer för IMB kv offereras på begäran. För bruk i extremt krävande miljöer kan IMB >170 kv levereras med skyddande färg. Strömtransformator IMB Seismisk hållfasthet IMB har en robust konstruktion för att klara höga krav på seismisk acceleration utan speciella dämpare. 1 Gaskudde 2 Oljepåfyllningsdon (skymt) 3 Kvartsfyllning 4 Pappersisolerad primärledare 5 Kärnor/sekundärlindningar 6 Sekundär uttagslåda 7 Kapacitivt spänningsuttag (på begäran) 8 Expansionskärl 9 Oljenivåglas 10 Primäruttag 11 Jordanslutning Produktguide Oljeisolerade mättransformatorer för utomhusbruk 9

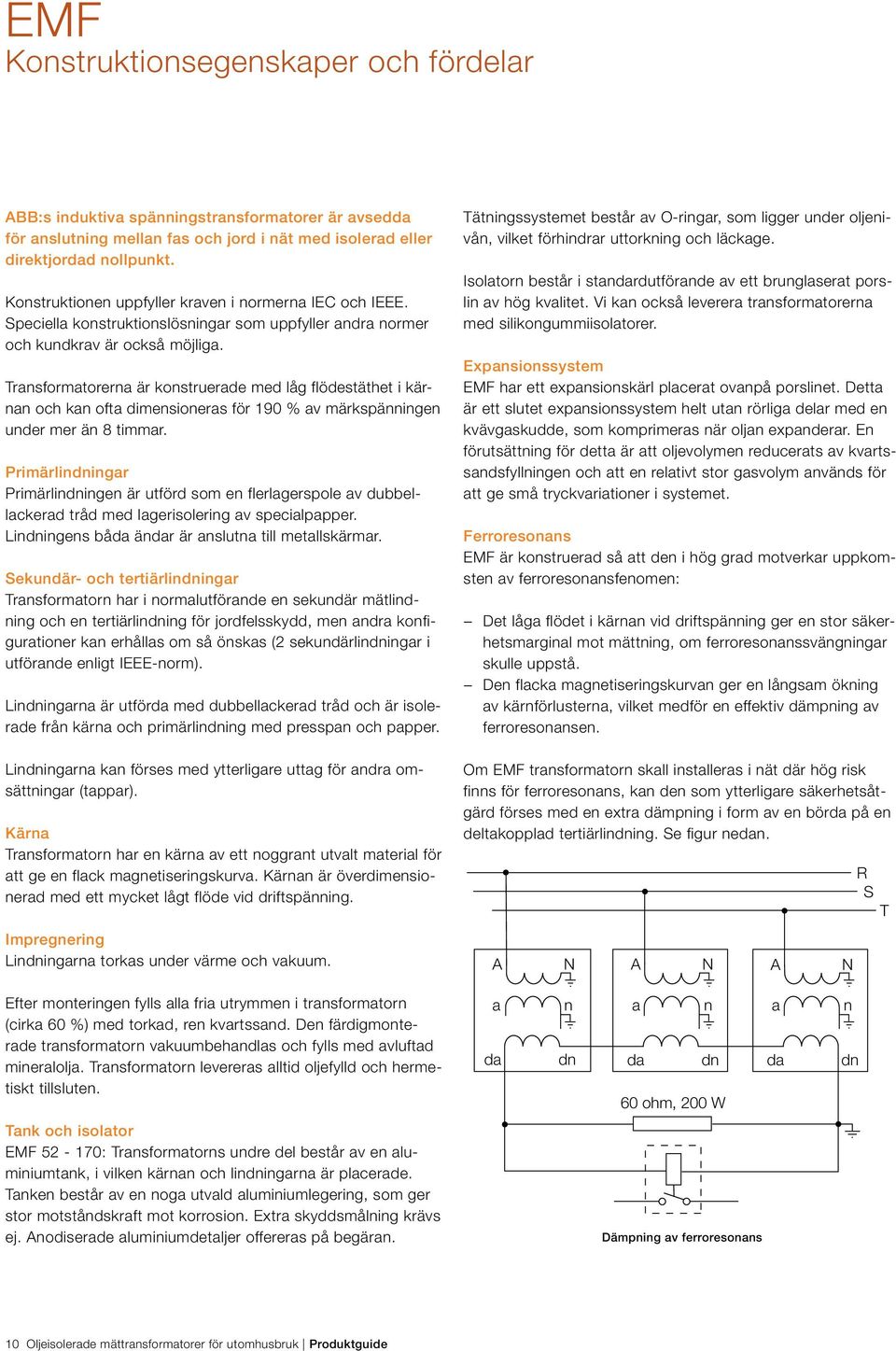

10 EMF Konstruktionsegenskaper och fördelar ABB:s induktiva spänningstransformatorer är avsedda för anslutning mellan fas och jord i nät med isolerad eller direktjordad nollpunkt. Konstruktionen uppfyller kraven i normerna IEC och IEEE. Speciella konstruktionslösningar som uppfyller andra normer och kundkrav är också möjliga. Transformatorerna är konstruerade med låg flödestäthet i kärnan och kan ofta dimensioneras för 190 % av märkspänningen under mer än 8 timmar. Primärlindningar Primärlindningen är utförd som en flerlagerspole av dubbellackerad tråd med lagerisolering av specialpapper. Lindningens båda ändar är anslutna till metallskärmar. Sekundär- och tertiärlindningar Transformatorn har i normalutförande en sekundär mätlindning och en tertiärlindning för jordfelsskydd, men andra konfigurationer kan erhållas om så önskas (2 sekundärlindningar i utförande enligt IEEE-norm). Lindningarna är utförda med dubbellackerad tråd och är isolerade från kärna och primärlindning med presspan och papper. Lindningarna kan förses med ytterligare uttag för andra omsättningar (tappar). Kärna Transformatorn har en kärna av ett noggrant utvalt material för att ge en flack magnetiseringskurva. Kärnan är överdimensionerad med ett mycket lågt flöde vid driftspänning. Impregnering Lindningarna torkas under värme och vakuum. Efter monteringen fylls alla fria utrymmen i transformatorn (cirka 60 %) med torkad, ren kvartssand. Den färdigmonterade transformatorn vakuumbehandlas och fylls med avluftad mineralolja. Transformatorn levereras alltid oljefylld och hermetiskt tillsluten. Tank och isolator EMF : Transformatorns undre del består av en aluminiumtank, i vilken kärnan och lindningarna är placerade. Tanken består av en noga utvald aluminiumlegering, som ger stor motståndskraft mot korrosion. Extra skyddsmålning krävs ej. Anodiserade aluminiumdetaljer offereras på begäran. Tätningssystemet består av O-ringar, som ligger under oljenivån, vilket förhindrar uttorkning och läckage. Isolatorn består i standardutförande av ett brunglaserat porslin av hög kvalitet. Vi kan också leverera transformatorerna med silikongummiisolatorer. Expansionssystem EMF har ett expansionskärl placerat ovanpå porslinet. Detta är ett slutet expansionssystem helt utan rörliga delar med en kvävgaskudde, som komprimeras när oljan expanderar. En förutsättning för detta är att oljevolymen reducerats av kvartssandsfyllningen och att en relativt stor gasvolym används för att ge små tryckvariationer i systemet. Ferroresonans EMF är konstruerad så att den i hög grad motverkar uppkomsten av ferroresonansfenomen: Det låga flödet i kärnan vid driftspänning ger en stor säkerhetsmarginal mot mättning, om ferroresonanssvängningar skulle uppstå. Den flacka magnetiseringskurvan ger en långsam ökning av kärnförlusterna, vilket medför en effektiv dämpning av ferroresonansen. Om EMF transformatorn skall installeras i nät där hög risk finns för ferroresonans, kan den som ytterligare säkerhetsåtgärd förses med en extra dämpning i form av en börda på en deltakopplad tertiärlindning. Se figur nedan. A N A N A N a n a n a n da dn da dn da dn 60 ohm, 200 W Dämpning av ferroresonans R S T 10 Oljeisolerade mättransformatorer för utomhusbruk Produktguide

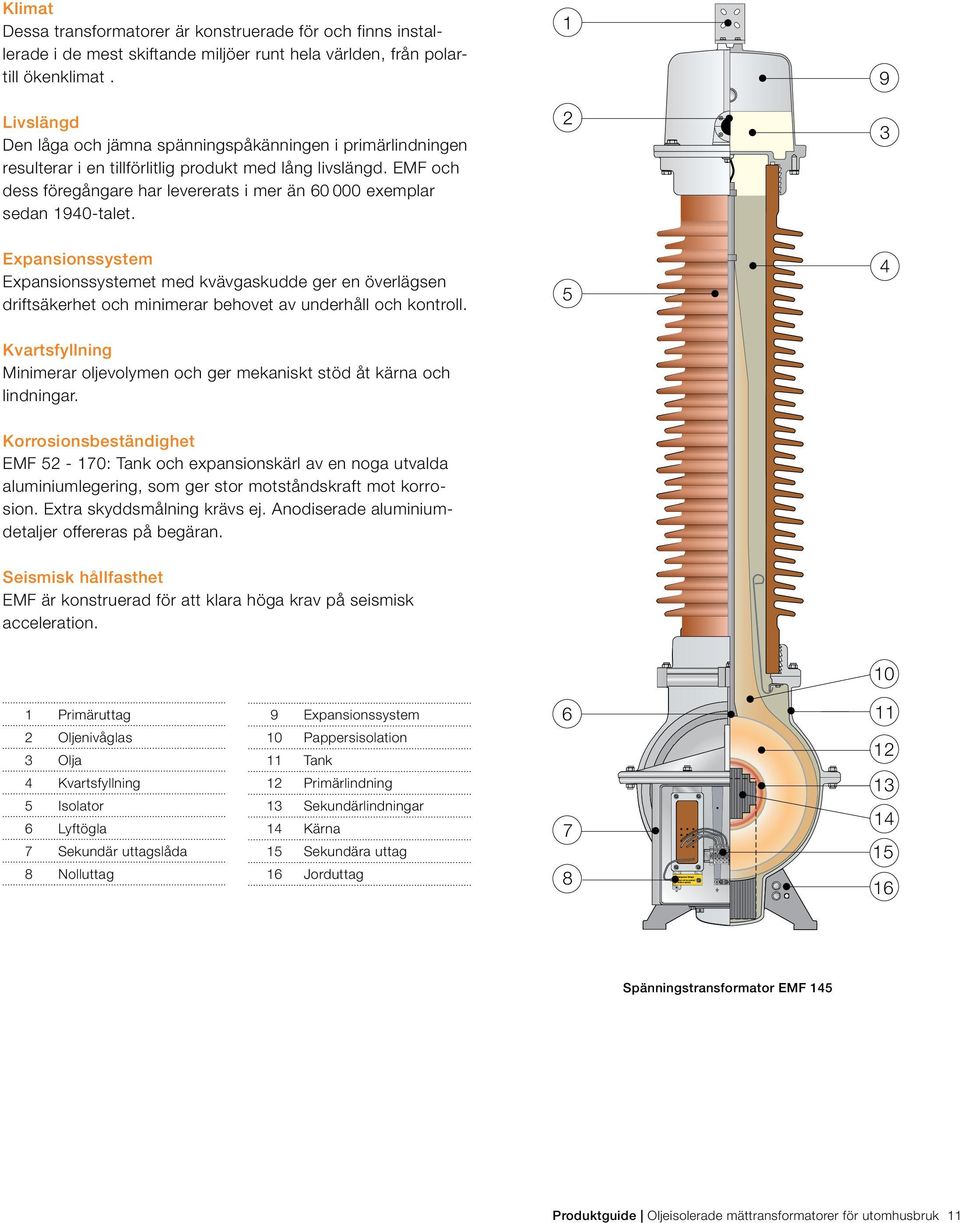

11 Klimat Dessa transformatorer är konstruerade för och finns installerade i de mest skiftande miljöer runt hela världen, från polartill ökenklimat. Livslängd Den låga och jämna spänningspåkänningen i primärlindningen resulterar i en tillförlitlig produkt med lång livslängd. EMF och dess föregångare har levererats i mer än exemplar sedan 1940-talet Expansionssystem Expansionssystemet med kvävgaskudde ger en överlägsen driftsäkerhet och minimerar behovet av underhåll och kontroll. 5 4 Kvartsfyllning Minimerar oljevolymen och ger mekaniskt stöd åt kärna och lindningar. Korrosionsbeständighet EMF : Tank och expansionskärl av en noga utvalda aluminiumlegering, som ger stor motståndskraft mot korrosion. Extra skyddsmålning krävs ej. Anodiserade aluminiumdetaljer offereras på begäran. Seismisk hållfasthet EMF är konstruerad för att klara höga krav på seismisk acceleration Primäruttag 2 Oljenivåglas 3 Olja 4 Kvartsfyllning 5 Isolator 6 Lyftögla 7 Sekundär uttagslåda 8 Nolluttag 9 Expansionssystem 10 Pappersisolation 11 Tank 12 Primärlindning 13 Sekundärlindningar 14 Kärna 15 Sekundära uttag 16 Jorduttag Spänningstransformator EMF 145 Produktguide Oljeisolerade mättransformatorer för utomhusbruk 11

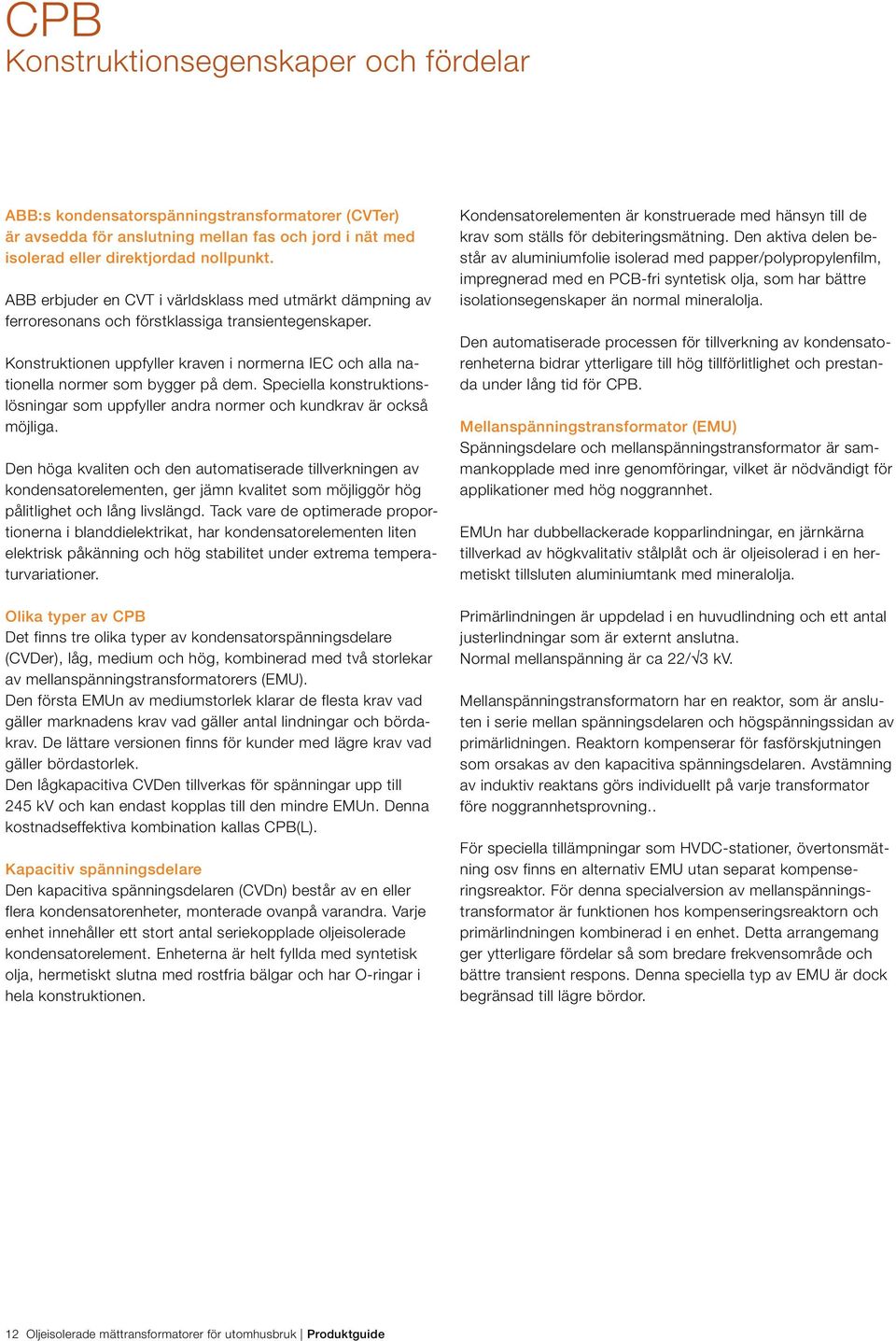

12 CPB Konstruktionsegenskaper och fördelar ABB:s kondensatorspänningstransformatorer (CVTer) är avsedda för anslutning mellan fas och jord i nät med isolerad eller direktjordad nollpunkt. ABB erbjuder en CVT i världsklass med utmärkt dämpning av ferroresonans och förstklassiga transientegenskaper. Konstruktionen uppfyller kraven i normerna IEC och alla nationella normer som bygger på dem. Speciella konstruktionslösningar som uppfyller andra normer och kundkrav är också möjliga. Den höga kvaliten och den automatiserade tillverkningen av kondensatorelementen, ger jämn kvalitet som möjliggör hög pålitlighet och lång livslängd. Tack vare de optimerade proportionerna i blanddielektrikat, har kondensatorelementen liten elektrisk påkänning och hög stabilitet under extrema temperaturvariationer. Olika typer av CPB Det finns tre olika typer av kondensatorspänningsdelare (CVDer), låg, medium och hög, kombinerad med två storlekar av mellanspänningstransformatorers (EMU). Den första EMUn av mediumstorlek klarar de flesta krav vad gäller marknadens krav vad gäller antal lindningar och bördakrav. De lättare versionen finns för kunder med lägre krav vad gäller bördastorlek. Den lågkapacitiva CVDen tillverkas för spänningar upp till 245 kv och kan endast kopplas till den mindre EMUn. Denna kostnadseffektiva kombination kallas CPB(L). Kapacitiv spänningsdelare Den kapacitiva spänningsdelaren (CVDn) består av en eller flera kondensatorenheter, monterade ovanpå varandra. Varje enhet innehåller ett stort antal seriekopplade oljeisolerade kondensatorelement. Enheterna är helt fyllda med syntetisk olja, hermetiskt slutna med rostfria bälgar och har O-ringar i hela konstruktionen. Kondensatorelementen är konstruerade med hänsyn till de krav som ställs för debiteringsmätning. Den aktiva delen består av aluminiumfolie isolerad med papper/polypropylenfilm, impregnerad med en PCB-fri syntetisk olja, som har bättre isolationsegenskaper än normal mineralolja. Den automatiserade processen för tillverkning av kondensatorenheterna bidrar ytterligare till hög tillförlitlighet och prestanda under lång tid för CPB. Mellanspänningstransformator (EMU) Spänningsdelare och mellanspänningstransformator är sammankopplade med inre genomföringar, vilket är nödvändigt för applikationer med hög noggrannhet. EMUn har dubbellackerade kopparlindningar, en järnkärna tillverkad av högkvalitativ stålplåt och är oljeisolerad i en hermetiskt tillsluten aluminiumtank med mineralolja. Primärlindningen är uppdelad i en huvudlindning och ett antal justerlindningar som är externt anslutna. Normal mellanspänning är ca 22/ 3 kv. Mellanspänningstransformatorn har en reaktor, som är ansluten i serie mellan spänningsdelaren och högspänningssidan av primärlidningen. Reaktorn kompenserar för fasförskjutningen som orsakas av den kapacitiva spänningsdelaren. Avstämning av induktiv reaktans görs individuellt på varje transformator före noggrannhetsprovning.. För speciella tillämpningar som HVDC-stationer, övertonsmätning osv finns en alternativ EMU utan separat kompenseringsreaktor. För denna specialversion av mellanspänningstransformator är funktionen hos kompenseringsreaktorn och primärlindningen kombinerad i en enhet. Detta arrangemang ger ytterligare fördelar så som bredare frekvensområde och bättre transient respons. Denna speciella typ av EMU är dock begränsad till lägre bördor. 12 Oljeisolerade mättransformatorer för utomhusbruk Produktguide

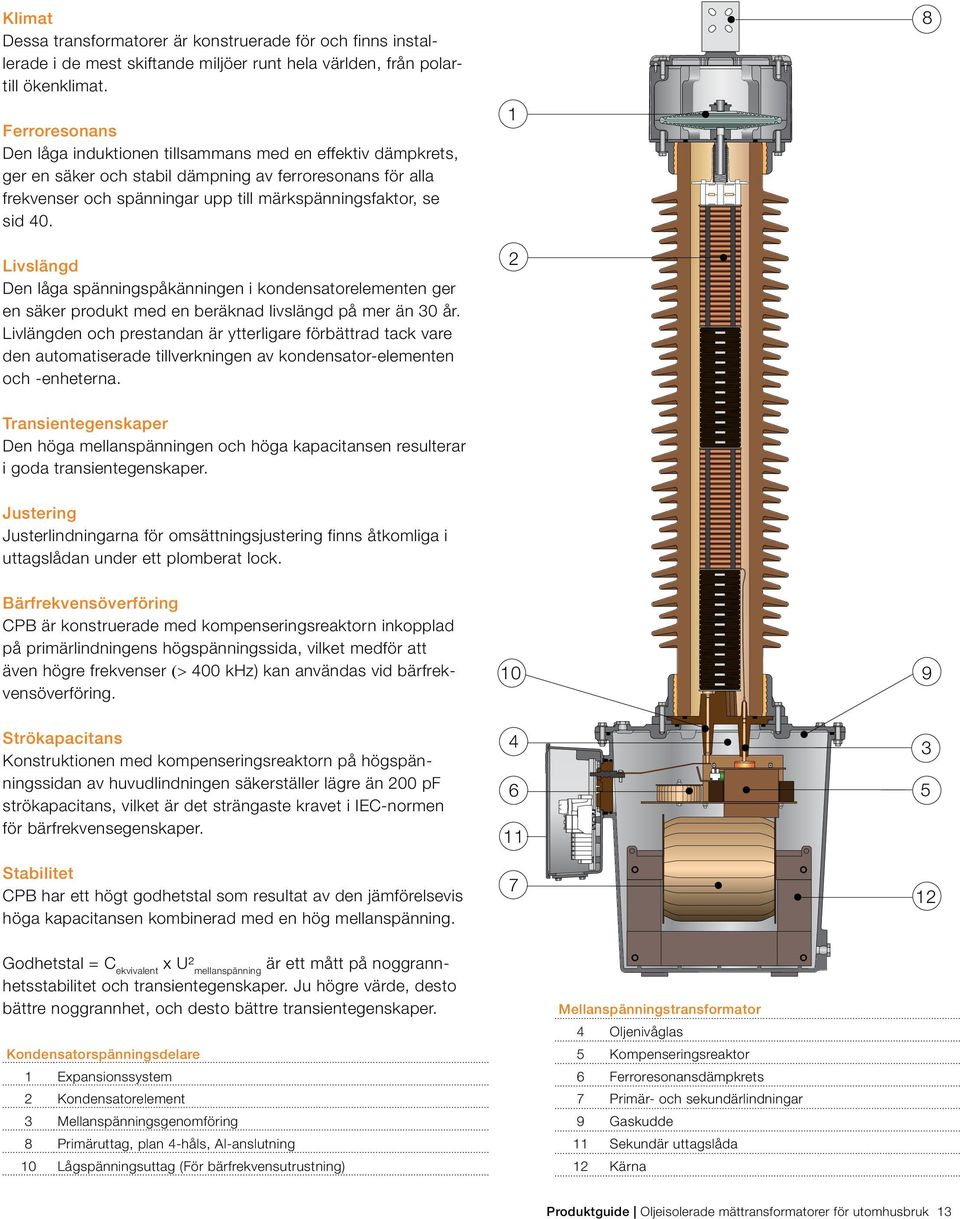

13 Klimat Dessa transformatorer är konstruerade för och finns installerade i de mest skiftande miljöer runt hela världen, från polartill ökenklimat. Ferroresonans Den låga induktionen tillsammans med en effektiv dämpkrets, ger en säker och stabil dämpning av ferroresonans för alla frekvenser och spänningar upp till märkspänningsfaktor, se sid 40. Livslängd Den låga spänningspåkänningen i kondensatorelementen ger en säker produkt med en beräknad livslängd på mer än 30 år. Livlängden och prestandan är ytterligare förbättrad tack vare den automatiserade tillverkningen av kondensator-elementen och -enheterna Transientegenskaper Den höga mellanspänningen och höga kapacitansen resulterar i goda transientegenskaper. Justering Justerlindningarna för omsättningsjustering finns åtkomliga i uttagslådan under ett plomberat lock. Bärfrekvensöverföring CPB är konstruerade med kompenseringsreaktorn inkopplad på primärlindningens högspänningssida, vilket medför att även högre frekvenser (> 400 khz) kan användas vid bärfrekvensöverföring Strökapacitans Konstruktionen med kompenseringsreaktorn på högspänningssidan av huvudlindningen säkerställer lägre än 200 pf strökapacitans, vilket är det strängaste kravet i IEC-normen för bärfrekvensegenskaper. Stabilitet CPB har ett högt godhetstal som resultat av den jämförelsevis höga kapacitansen kombinerad med en hög mellanspänning Godhetstal = C ekvivalent x U² mellanspänning är ett mått på noggrannhetsstabilitet och transientegenskaper. Ju högre värde, desto bättre noggrannhet, och desto bättre transientegenskaper. Kondensatorspänningsdelare 1 Expansionssystem 2 Kondensatorelement 3 Mellanspänningsgenomföring 8 Primäruttag, plan 4-håls, Al-anslutning 10 Lågspänningsuttag (För bärfrekvensutrustning) Mellanspänningstransformator 4 Oljenivåglas 5 Kompenseringsreaktor 6 Ferroresonansdämpkrets 7 Primär- och sekundärlindningar 9 Gaskudde 11 Sekundär uttagslåda 12 Kärna Produktguide Oljeisolerade mättransformatorer för utomhusbruk 13

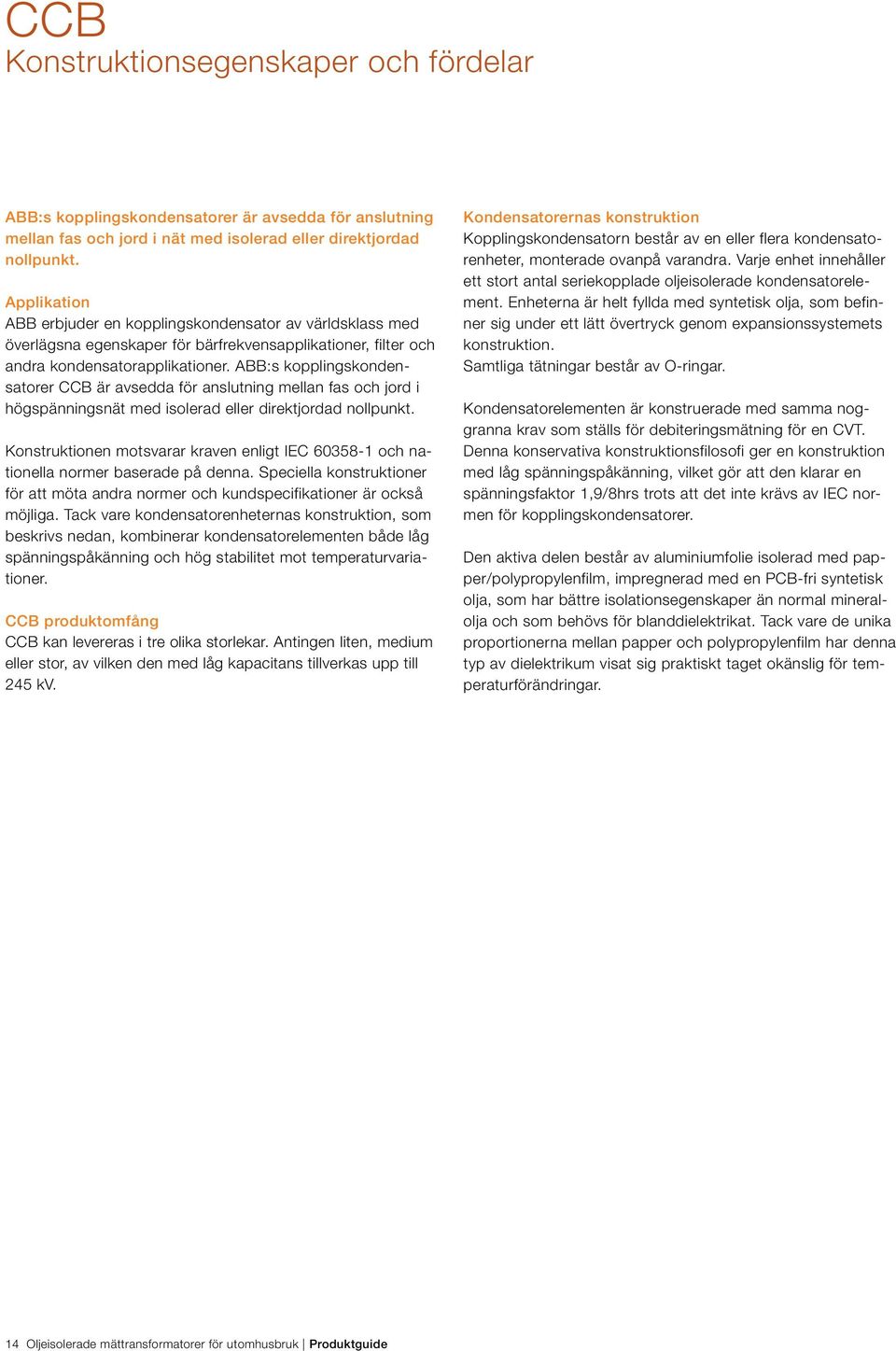

14 CCB Konstruktionsegenskaper och fördelar ABB:s kopplingskondensatorer är avsedda för anslutning mellan fas och jord i nät med isolerad eller direktjordad nollpunkt. Applikation ABB erbjuder en kopplingskondensator av världsklass med överlägsna egenskaper för bärfrekvensapplikationer, filter och andra kondensatorapplikationer. ABB:s kopplingskondensatorer CCB är avsedda för anslutning mellan fas och jord i högspänningsnät med isolerad eller direktjordad nollpunkt. Konstruktionen motsvarar kraven enligt IEC och nationella normer baserade på denna. Speciella konstruktioner för att möta andra normer och kundspecifikationer är också möjliga. Tack vare kondensatorenheternas konstruktion, som beskrivs nedan, kombinerar kondensatorelementen både låg spänningspåkänning och hög stabilitet mot temperaturvariationer. CCB produktomfång CCB kan levereras i tre olika storlekar. Antingen liten, medium eller stor, av vilken den med låg kapacitans tillverkas upp till 245 kv. Kondensatorernas konstruktion Kopplingskondensatorn består av en eller flera kondensatorenheter, monterade ovanpå varandra. Varje enhet innehåller ett stort antal seriekopplade oljeisolerade kondensatorelement. Enheterna är helt fyllda med syntetisk olja, som befinner sig under ett lätt övertryck genom expansionssystemets konstruktion. Samtliga tätningar består av O-ringar. Kondensatorelementen är konstruerade med samma noggranna krav som ställs för debiteringsmätning för en CVT. Denna konservativa konstruktionsfilosofi ger en konstruktion med låg spänningspåkänning, vilket gör att den klarar en spänningsfaktor 1,9/8hrs trots att det inte krävs av IEC normen för kopplingskondensatorer. Den aktiva delen består av aluminiumfolie isolerad med papper/polypropylenfilm, impregnerad med en PCB-fri syntetisk olja, som har bättre isolationsegenskaper än normal mineralolja och som behövs för blanddielektrikat. Tack vare de unika proportionerna mellan papper och polypropylenfilm har denna typ av dielektrikum visat sig praktiskt taget okänslig för temperaturförändringar. 14 Oljeisolerade mättransformatorer för utomhusbruk Produktguide

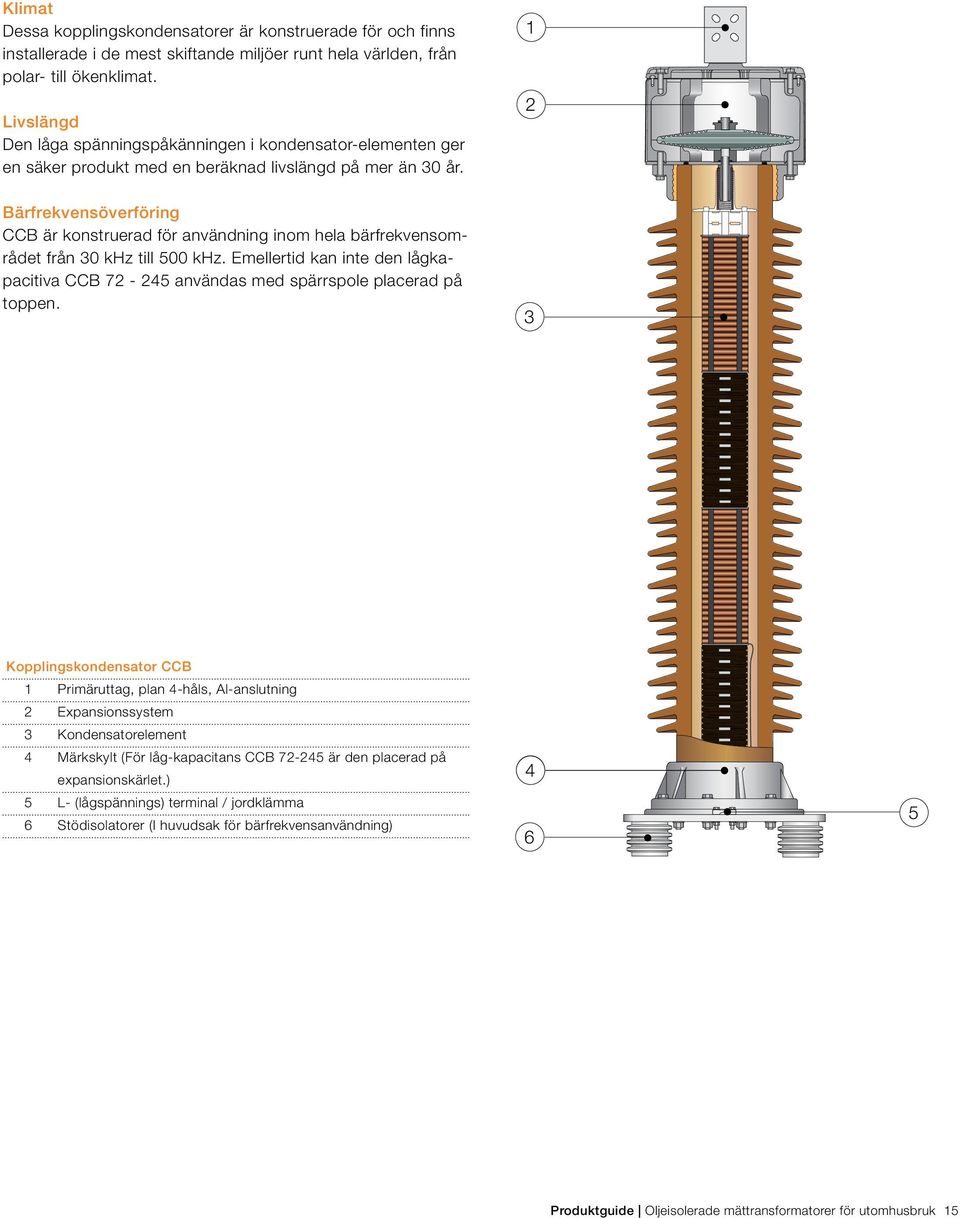

15 Klimat Dessa kopplingskondensatorer är konstruerade för och finns installerade i de mest skiftande miljöer runt hela världen, från polar- till ökenklimat. Livslängd Den låga spänningspåkänningen i kondensator-elementen ger en säker produkt med en beräknad livslängd på mer än 30 år. 1 2 Bärfrekvensöverföring CCB är konstruerad för användning inom hela bärfrekvensområdet från 30 khz till 500 khz. Emellertid kan inte den lågkapacitiva CCB användas med spärrspole placerad på toppen. 3 Kopplingskondensator CCB 1 Primäruttag, plan 4-håls, Al-anslutning 2 Expansionssystem 3 Kondensatorelement 4 Märkskylt (För låg-kapacitans CCB är den placerad på expansionskärlet.) 5 L- (lågspännings) terminal / jordklämma 6 Stödisolatorer (I huvudsak för bärfrekvensanvändning) Produktguide Oljeisolerade mättransformatorer för utomhusbruk 15

16 16 Oljeisolerade mättransformatorer för utomhusbruk Produktguide

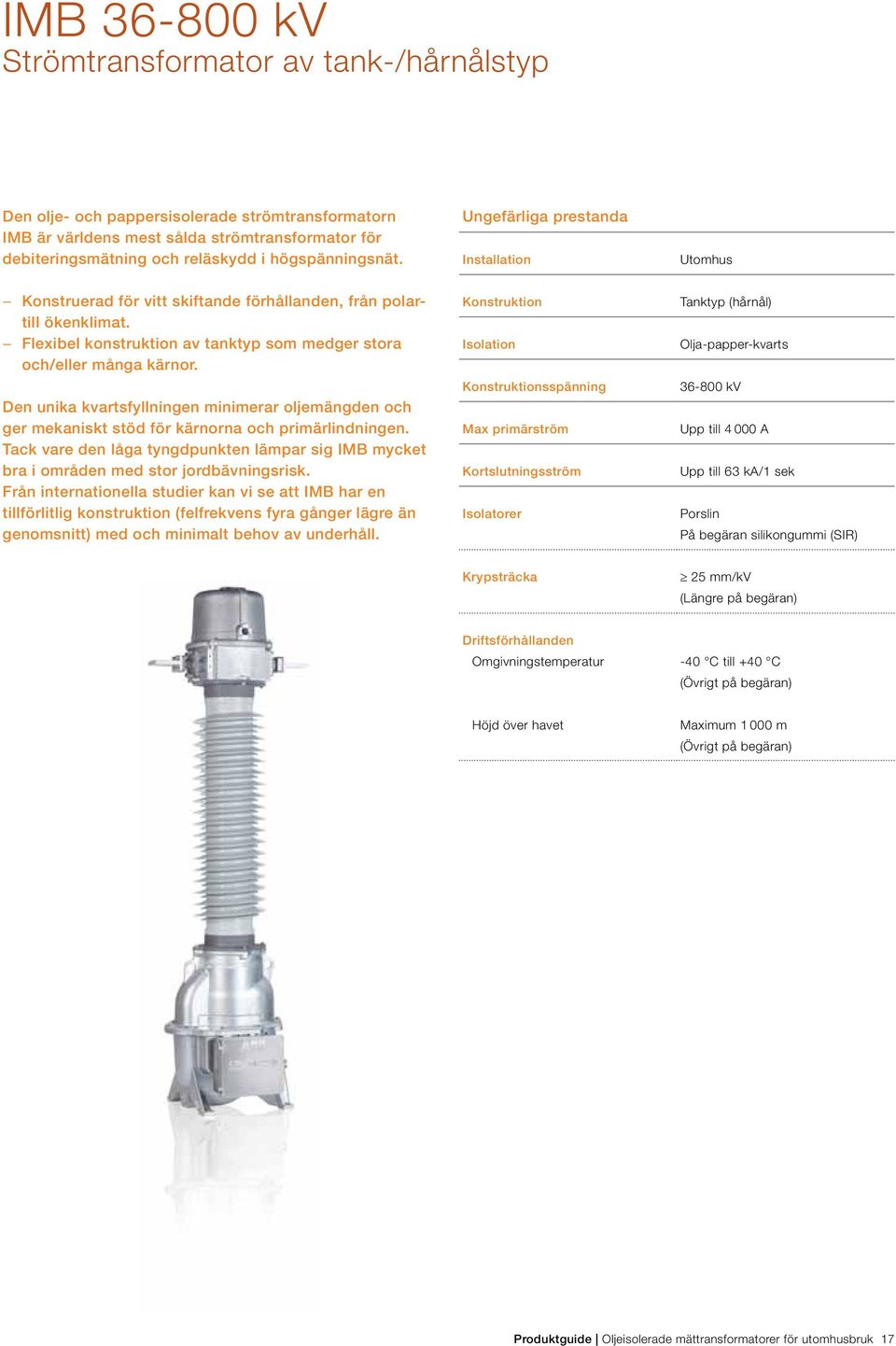

17 IMB kv Strömtransformator av tank-/hårnålstyp Den olje- och pappersisolerade strömtransformatorn IMB är världens mest sålda strömtransformator för debiteringsmätning och reläskydd i högspänningsnät. Ungefärliga prestanda Installation Utomhus Konstruerad för vitt skiftande förhållanden, från polartill ökenklimat. Flexibel konstruktion av tanktyp som medger stora och/eller många kärnor. Den unika kvartsfyllningen minimerar oljemängden och ger mekaniskt stöd för kärnorna och primärlindningen. Tack vare den låga tyngdpunkten lämpar sig IMB mycket bra i områden med stor jordbävningsrisk. Från internationella studier kan vi se att IMB har en tillförlitlig konstruktion (felfrekvens fyra gånger lägre än genomsnitt) med och minimalt behov av underhåll. Konstruktion Isolation Konstruktionsspänning Max primärström Kortslutningsström Isolatorer Tanktyp (hårnål) Olja-papper-kvarts kv Upp till A Upp till 63 ka/1 sek Porslin På begäran silikongummi (SIR) Krypsträcka 25 mm/kv (Längre på begäran) Driftsförhållanden Omgivningstemperatur -40 C till +40 C (Övrigt på begäran) Höjd över havet Maximum m (Övrigt på begäran) Produktguide Oljeisolerade mättransformatorer för utomhusbruk 17

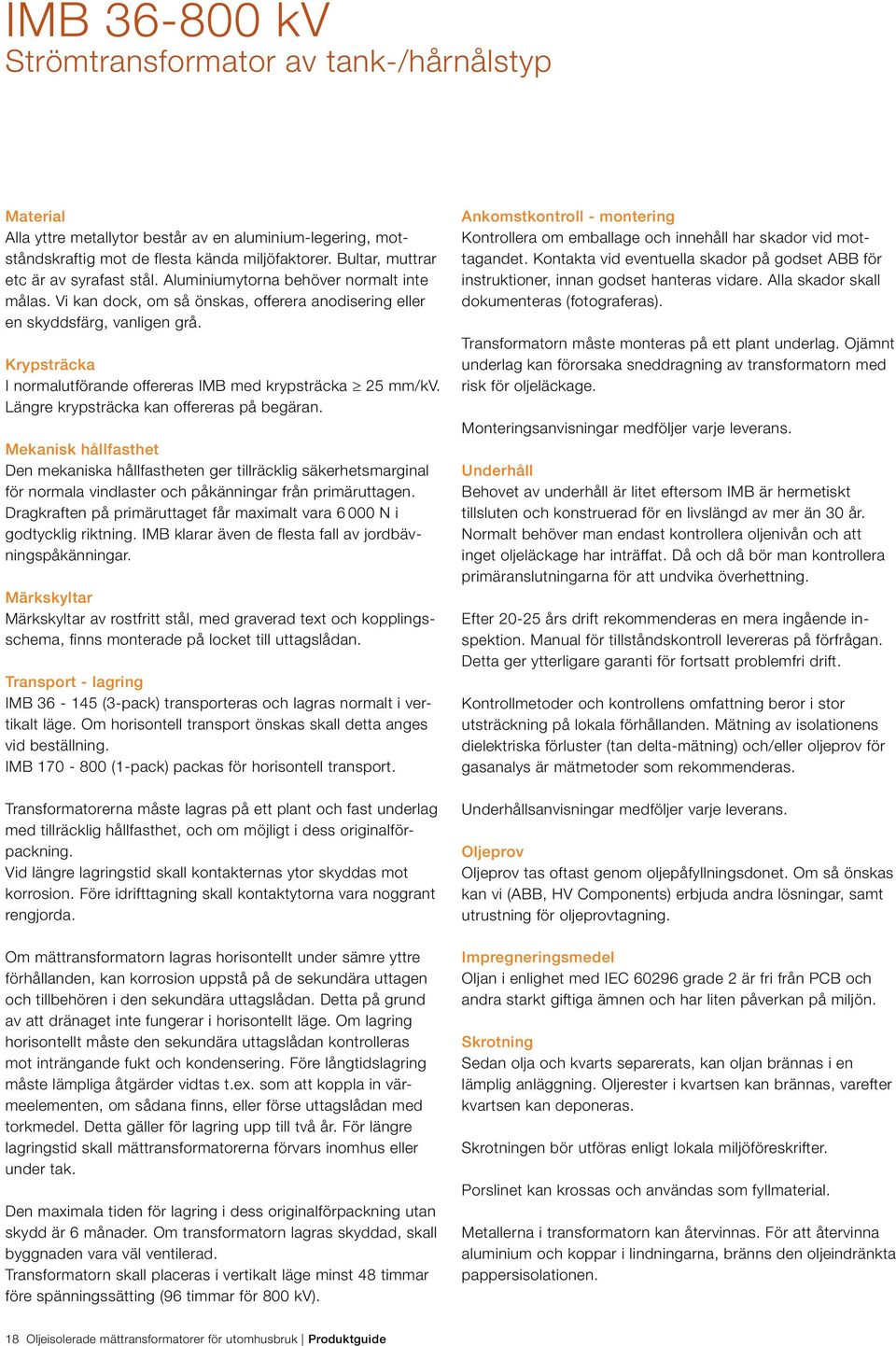

18 IMB kv Strömtransformator av tank-/hårnålstyp Material Alla yttre metallytor består av en aluminium-legering, motståndskraftig mot de flesta kända miljöfaktorer. Bultar, muttrar etc är av syrafast stål. Aluminiumytorna behöver normalt inte målas. Vi kan dock, om så önskas, offerera anodisering eller en skyddsfärg, vanligen grå. Krypsträcka I normalutförande offereras IMB med krypsträcka 25 mm/kv. Längre krypsträcka kan offereras på begäran. Mekanisk hållfasthet Den mekaniska hållfastheten ger tillräcklig säkerhetsmarginal för normala vindlaster och påkänningar från primäruttagen. Dragkraften på primäruttaget får maximalt vara N i godtycklig riktning. IMB klarar även de flesta fall av jordbävningspåkänningar. Märkskyltar Märkskyltar av rostfritt stål, med graverad text och kopplingsschema, finns monterade på locket till uttagslådan. Transport - lagring IMB (3-pack) transporteras och lagras normalt i vertikalt läge. Om horisontell transport önskas skall detta anges vid beställning. IMB (1-pack) packas för horisontell transport. Transformatorerna måste lagras på ett plant och fast underlag med tillräcklig hållfasthet, och om möjligt i dess originalförpackning. Vid längre lagringstid skall kontakternas ytor skyddas mot korrosion. Före idrifttagning skall kontaktytorna vara noggrant rengjorda. Om mättransformatorn lagras horisontellt under sämre yttre förhållanden, kan korrosion uppstå på de sekundära uttagen och tillbehören i den sekundära uttagslådan. Detta på grund av att dränaget inte fungerar i horisontellt läge. Om lagring horisontellt måste den sekundära uttagslådan kontrolleras mot inträngande fukt och kondensering. Före långtidslagring måste lämpliga åtgärder vidtas t.ex. som att koppla in värmeelementen, om sådana finns, eller förse uttagslådan med torkmedel. Detta gäller för lagring upp till två år. För längre lagringstid skall mättransformatorerna förvars inomhus eller under tak. Den maximala tiden för lagring i dess originalförpackning utan skydd är 6 månader. Om transformatorn lagras skyddad, skall byggnaden vara väl ventilerad. Transformatorn skall placeras i vertikalt läge minst 48 timmar före spänningssätting (96 timmar för 800 kv). Ankomstkontroll - montering Kontrollera om emballage och innehåll har skador vid mottagandet. Kontakta vid eventuella skador på godset ABB för instruktioner, innan godset hanteras vidare. Alla skador skall dokumenteras (fotograferas). Transformatorn måste monteras på ett plant underlag. Ojämnt underlag kan förorsaka sneddragning av transformatorn med risk för oljeläckage. Monteringsanvisningar medföljer varje leverans. Underhåll Behovet av underhåll är litet eftersom IMB är hermetiskt tillsluten och konstruerad för en livslängd av mer än 30 år. Normalt behöver man endast kontrollera oljenivån och att inget oljeläckage har inträffat. Då och då bör man kontrollera primäranslutningarna för att undvika överhettning. Efter års drift rekommenderas en mera ingående inspektion. Manual för tillståndskontroll levereras på förfrågan. Detta ger ytterligare garanti för fortsatt problemfri drift. Kontrollmetoder och kontrollens omfattning beror i stor utsträckning på lokala förhållanden. Mätning av isolationens dielektriska förluster (tan delta-mätning) och/eller oljeprov för gasanalys är mätmetoder som rekommenderas. Underhållsanvisningar medföljer varje leverans. Oljeprov Oljeprov tas oftast genom oljepåfyllningsdonet. Om så önskas kan vi (ABB, HV Components) erbjuda andra lösningar, samt utrustning för oljeprovtagning. Impregneringsmedel Oljan i enlighet med IEC grade 2 är fri från PCB och andra starkt giftiga ämnen och har liten påverkan på miljön. Skrotning Sedan olja och kvarts separerats, kan oljan brännas i en lämplig anläggning. Oljerester i kvartsen kan brännas, varefter kvartsen kan deponeras. Skrotningen bör utföras enligt lokala miljöföreskrifter. Porslinet kan krossas och användas som fyllmaterial. Metallerna i transformatorn kan återvinnas. För att återvinna aluminium och koppar i lindningarna, bränns den oljeindränkta pappersisolationen. 18 Oljeisolerade mättransformatorer för utomhusbruk Produktguide

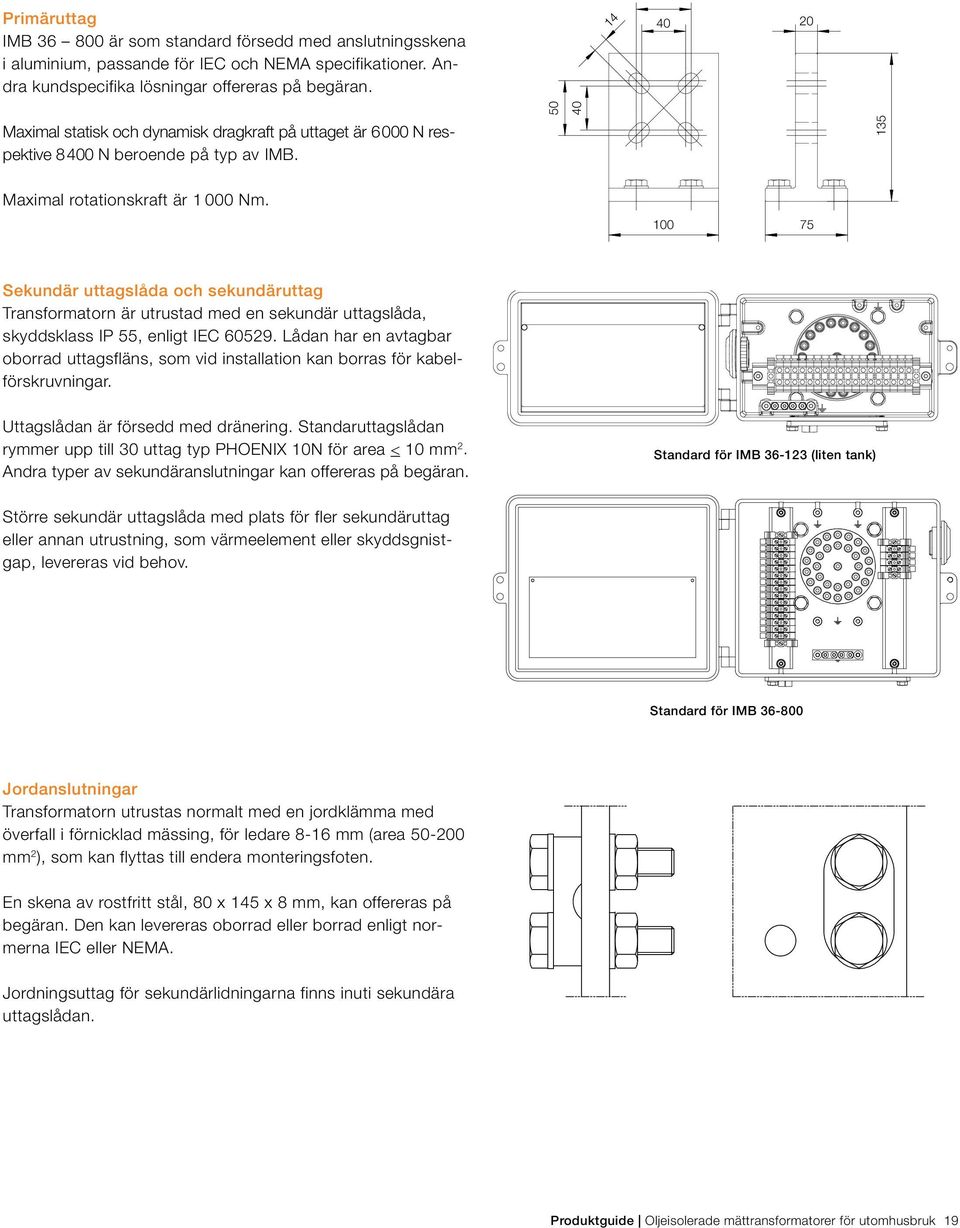

19 Primäruttag IMB är som standard försedd med anslutningsskena i aluminium, passande för IEC och NEMA specifikationer. Andra kundspecifika lösningar offereras på begäran Maximal statisk och dynamisk dragkraft på uttaget är N respektive N beroende på typ av IMB Maximal rotationskraft är Nm Sekundär uttagslåda och sekundäruttag Transformatorn är utrustad med en sekundär uttagslåda, skyddsklass IP 55, enligt IEC Lådan har en avtagbar oborrad uttagsfläns, som vid installation kan borras för kabelförskruvningar. Uttagslådan är försedd med dränering. Standaruttagslådan rymmer upp till 30 uttag typ PHOENIX 10N för area < 10 mm 2. Andra typer av sekundäranslutningar kan offereras på begäran. Standard för IMB (liten tank) Större sekundär uttagslåda med plats för fler sekundäruttag eller annan utrustning, som värmeelement eller skyddsgnistgap, levereras vid behov. Standard för IMB Jordanslutningar Transformatorn utrustas normalt med en jordklämma med överfall i förnicklad mässing, för ledare 8-16 mm (area mm 2 ), som kan flyttas till endera monteringsfoten. En skena av rostfritt stål, 80 x 145 x 8 mm, kan offereras på begäran. Den kan levereras oborrad eller borrad enligt normerna IEC eller NEMA. Jordningsuttag för sekundärlidningarna finns inuti sekundära uttagslådan. Produktguide Oljeisolerade mättransformatorer för utomhusbruk 19

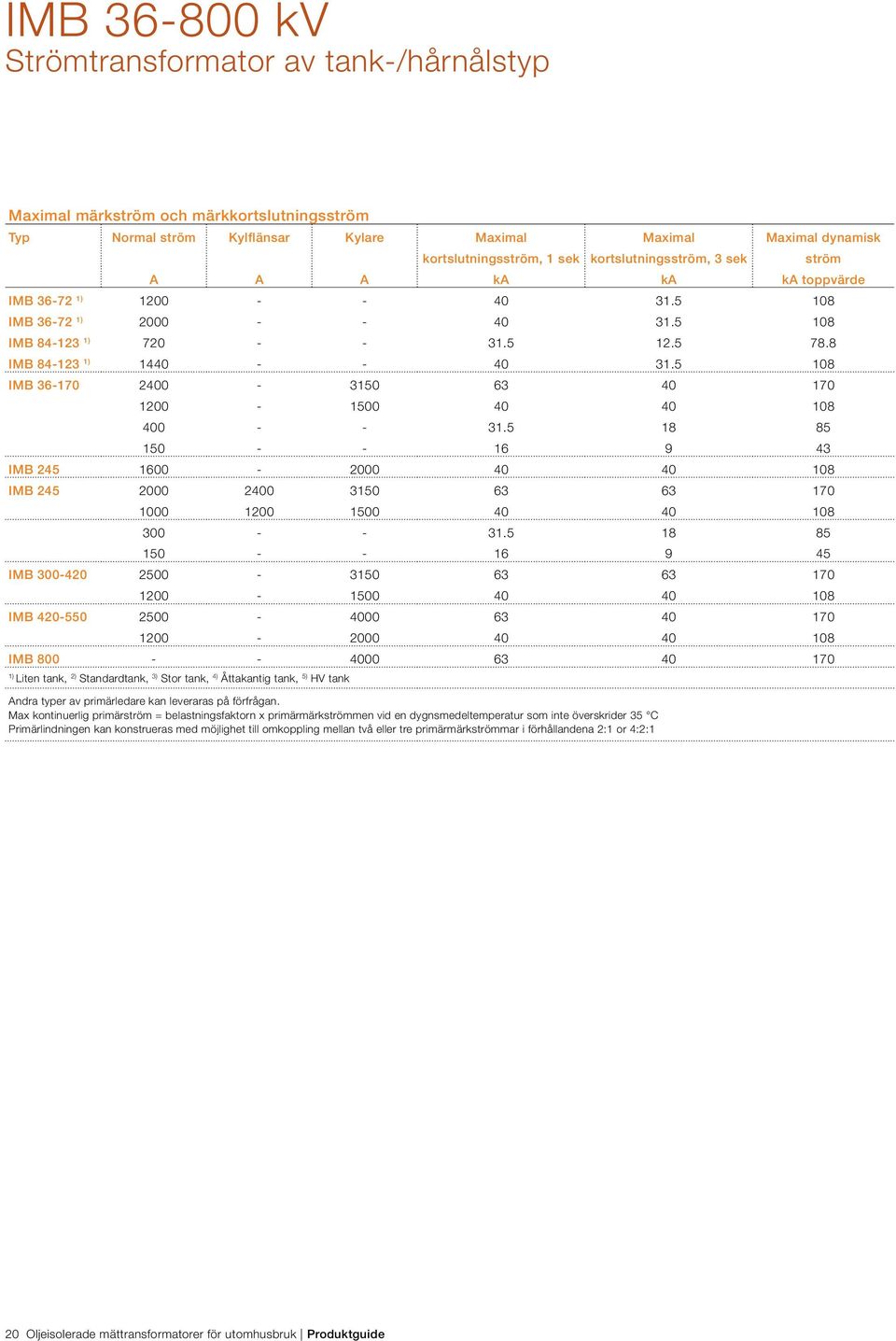

20 IMB kv Strömtransformator av tank-/hårnålstyp Maximal märkström och märkkortslutningsström Typ Normal ström Kylflänsar Kylare Maximal kortslutningsström, 1 sek Maximal kortslutningsström, 3 sek Maximal dynamisk A A A ka ka ka toppvärde IMB ) IMB ) IMB ) IMB ) IMB IMB IMB IMB IMB IMB ) Liten tank, 2) Standardtank, 3) Stor tank, 4) Åttakantig tank, 5) HV tank Andra typer av primärledare kan leveraras på förfrågan. Max kontinuerlig primärström = belastningsfaktorn x primärmärkströmmen vid en dygnsmedeltemperatur som inte överskrider 35 C Primärlindningen kan konstrueras med möjlighet till omkoppling mellan två eller tre primärmärkströmmar i förhållandena 2:1 or 4:2:1 ström 20 Oljeisolerade mättransformatorer för utomhusbruk Produktguide

21 Nominella överslags- och krypsträckor (Porslin) Normal krypsträcka 25 mm/kv (Min. värden) Lång krypsträcka 31 mm/kv (Min. värden) Typ Överslagssträcka Total krypsträcka Skyddad krypsträcka Överslagssträcka Total krypsträcka Skyddad krypsträcka mm mm mm mm mm mm IMB 36 1) IMB 36 1) IMB 72 1) IMB 72 1) IMB 84 1) IMB 84 1) IMB 123 1, 6) IMB 123 1) IMB 36 2) IMB 72 2) IMB 84 2) IMB 123 2) IMB 145 2) IMB 170 2) IMB 170 2, 7) IMB 245 2, 3) IMB 300 3) IMB 362 3) IMB 420 3) IMB 420 4, 5) IMB 550 4, 5) IMB 800 5) ) Liten tank, 2) Standardtank, 3) Stor tank, 4) Åttakantig tank, 5) HV tank 6) 25 mm/kv eller 29 mm/kv för 123 kv systemspänning. 7) 38 mm/kv för 170 kv systemspänning och 45 mm/kv för 145 kv systemspänning finns som tillval. Observera: Lång krypsträcka påverkar dimensionerna A, B, D (se dimensioner). Produktguide Oljeisolerade mättransformatorer för utomhusbruk 21

22 IMB kv Strömtransformator av tank-/hårnålstyp Provspänningar IEC Typ Systemspänning (Um) AC-spänningstest, 1 minut, vått/torrt Kort stöt 1.2/50 μs Lång stöt 250/2500 μs RIV provspänning Max RIV nivå kv kv kv kv kv Max. µv IMB / IMB / IMB / IMB / IMB / IMB / IMB / IMB / IMB / IMB / IMB / Provspänningarna ovan gäller vid 1000 meter över havet Provspänningar IEEE C 57.13, RIV prov enligt IEEE C Type Highest system voltage Power frequency applied voltage test AC-test Wet, 10 sec Lightning impulse (BIL) 1.2/50 µs Chopped impulse RIV test voltage Max RIV level 1) kv kv kv kv Max. kv kv µv IMB IMB IMB IMB IMB IMB IMB IMB IMB ) Testprocedur enligt IEC. Provspänningarna ovan gäller vid 1000 meter över havet 22 Oljeisolerade mättransformatorer för utomhusbruk Produktguide

23 IMB kv Strömtransformator av tank-/hårnålstyp Bördor Vår strömtransformator IMB har en mycket flexibel konstruktion som möjliggör stora bördor. Dock är det viktigt att ta reda på det verkliga behovet för anslutna mätare, reläer inklusive kablar. Onödigt stora bördor specificeras ofta för modern elektronisk utrustning. Observera att noggrannheten för mätkärnor, enligt IEC, kan vara utanför klassgränsen om aktuell börda är under 25 % av märkbörda. Överspänningsskydd för primärlindningen Spänningsfallet över primärlindningen hos en strömtransformator är vanligtvis mycket litet. Vid märkprimärström är det bara några volt och vid kortslutningsström några hundra volt. Om en högfrekvent ström- eller spänningsvåg passerar genom primärlindningen kan, på grund av lindningens impedans, spänningsfall förekomma. Detta är inte skadligt för en strömtransformatorn med bara ett primärvarv, men för flervarviga primärlindningar kan det leda till dielektriskt genomslag mellan varven. Därför har ABB som praxis att skydda flervarviga primärledare med en avledare som kopplas parallellt primärt. Strömtransformator IMB i standardutförande är utan avledare. Avledare POLIM - C 1.8N leveras dock automatiskt när så erfordras. Standardiserade noggrannhetsklasser Strömtransformatorer av typ IMB är konstruerade för att uppfylla följande noggrannhets-klasser. Andra klasser kan offereras på begäran. IEC IEEE C57.13 / IEEE C Klass Applikation Klass Applikation 0.2 Noggrann debiteringsmätning 0.15 Noggrann debiteringsmätning 0.2S Noggrann debiteringsmätning 0.15S Noggrann debiteringsmätning 0.5 Normal debiteringsmätning 0.3 Normal debiteringsmätning 0.5S Noggrann debiteringsmätning 0.6 Mätning 1.0 Industriell mätning 1.2 Mätning 3.0 Instrument C100 Reläskydd 5.0 Instrument C200 Reläskydd 5P Reläskydd C400 Reläskydd 5PR Reläskydd C800 Reläskydd 10P Reläskydd X Reläskydd 10PR Reläskydd PX Reläskydd PXR Reläskydd TPS Reläskydd TPX Reläskydd TPY Reläskydd Produktguide Oljeisolerade mättransformatorer för utomhusbruk 23

24 IMB kv Konstruktions- och skeppningsdata Dimensioner A B C D E F G H J K Typ Total höjd Höjd till primär- Höjd till jordplanet Överslagssträcka Avstånd över primäruttagen Bottentankens Höjd till uttags- Avstånd mellan monteringshål uttaget dimension lådan mm mm mm mm mm mm mm mm mm mm IMB 36 1) IMB 36 1) IMB 72 1) IMB 72 1) IMB 84 1) IMB 84 1) IMB 123 1) IMB 123 1) IMB 36 2) IMB 72 2) IMB 84 2) IMB 123 2) IMB 145 2) IMB 170 2) IMB 245 2) IMB 245 3) IMB 300 3) IMB 362 3) IMB 420 3) IMB 420 4) IMB 420 5) IMB 550 4) IMB 550 5) IMB 800 5) ) Liten tank, 2) Standardtank, 3) Stor tank, 4) Åttakantig tank, 5) HV tank 24 Oljeisolerade mättransformatorer för utomhusbruk Produktguide

25 IMB kv Konstruktions- och skeppningsdata IMB IMB E E J J A B C D A B G F K 282 K K H 171 C D K H K Produktguide Oljeisolerade mättransformatorer för utomhusbruk 25

26 IMB kv Konstruktions- och skeppningsdata IMB 245 1) IMB 245 2) E E J C D B A K H K H K G F K G F 25 J C D A B K K 26 Oljeisolerade mättransformatorer för utomhusbruk Produktguide

27 IMB ) IMB ) E E C D F G K H K A J C D B A 30 K K H K B K 25 J F G Produktguide Oljeisolerade mättransformatorer för utomhusbruk 27

28 IMB kv Konstruktions- och skeppningsdata IMB ) E C B J A D 30 K K K H F G 28 Oljeisolerade mättransformatorer för utomhusbruk Produktguide

29 IMB 800 4) E 30 K K H J C B D A K F G Produktguide Oljeisolerade mättransformatorer för utomhusbruk 29
