2 Innehållsförteckning Sida Produkter Introduktion 3 Definitioner 4 Silikongummiisolatorer (SIR) 7 Konstruktionsegenskaper och fördelar Strömtransformator IMB 8 Induktiv spänningstransformator EMF 10 Kondensatorspänningstransformator CPB 12 Kopplingskondensatorer CCA och CCB 14 Teknisk information Tekniska beskrivningar: Strömtransformator IMB 17 Induktiv spänningstransformator EMF 31 Kondensatorspänningstransformator CPB 39 Kopplingskondensatorer CCA och CCB 51 Tillval PQSensor (Engelsk text) 58 Kabelgenomföringskit - Roxtec CF Kvalitetskontroll och provning 64 Uppgifter för offerering och beställning 66 2 Mättransformatorer för utomhusbruk Produktguide

3 Dag efter dag, året runt med ABB:s mättransformatorer ABB har tillverkat mättransformatorer under mer än 60 år. Tusentals apparater fyller sin mycket viktiga funktion i elnäten dag efter dag, året runt. Mättransformatorer används främst för: debiteringsmätning, styrning, indikering och reläskydd. Alla mättransformatorer som levereras av ABB är skräddarsydda för att motsvara kundens behov. En mättransformator måste tåla mycket höga påkänningar i alla typer av klimat. Våra apparater är konstruerade och tillverkade för att ha en livslängd på minst 30 år. Faktum är, att de flesta är i bruk ännu längre. Produkter Typ Maximal konstruktionsspänning (kv) Strömtransformer IMB Hårnål/Tanktyp Isolation: Papper, mineralolja, kvartsfyllning IMB Induktiv spänningstransformator EMF Isolation: Papper, mineralolja, kvartsfyllning EMF Kondensatorspänningstransformator CP CVD: Blanddielektrikum, propylenfilm, papper och syntetisk olja. EMU: Papper, mineralolja CPB Kopplingskondensator CCA or CCB För bärfrekvensapplikationer. CCA (hög kapacitans) CCB (extra hög kapacitans) Vi kundanpassar och skräddarsyr samtliga mättransformatorer. Andra storlekar än de ovan nämnda offereras på begäran. Produktguide Mättransformatorer för utomhusbruk 3

4 Definitioner Tekniska specificationer - allmänt Norm- / kundspecifikation Det finns internationella och nationella normer, liksom olika kundspecifikationer. ABB High Voltage Products möter de flesta krav, om vi bara känner till dem. Vid minsta tveksamhet bör en specifikation bifogas förfrågan. Konstruktionsspänning (U m ) Utrustningens högsta spänning (fas till fas, effektivvärde) är den maximala driftspänning för vilken transformatorn är konstruerad beträffande isolation. Denna nivå får inte överskridas kontinuerligt. Märkisolationsnivå Kombinationen av spänningsvärden som karaktäriserar transformatorns isolation beträffande förmåga att motstå dielektriska påkänningar. Märkisolationsvärdet gäller för installationer 1000 m över havet. En korrektionsfaktor används för högre höjder. Stötspänningsprov Provet genomförs med en standardiserad kurvform 1.2/50 µs för att simulera åsköverspänning. Växelspänningsprov torrt/vått Provet ska visa att apparaten klarar de frekvensöverspänningar som kan förekomma. Torrt prov för att kontrollera inre isolation och vått för yttre isolation. Värdet uttrycks i kv eff. Kopplingsöverspänningar För högre spänningar ( 300 kv) ersätts det våta växelspänningsprovet av lång stöt i våt miljö. Kurvformen 250/2500 µs simulerar kopplingsöverspänningar. Stympad stötspänning, fas till jord Stympad stötspänning med branthet 2 µs respektive 3 µs indikerar skyddsnivån på isolationen fas till jord. Märkfrekvens Märkfrekvensen är den nominella frekvensen på nätet som mättransformatorerna är konstruerade för. Standardfrekvenser är 50 Hz och 60 Hz. Omgivningstemperatur En omgivande dygnsmedeltemperatur över normens +35 C påverkar transformatorns konstruktion, och måste därför specificeras. Installationshöjd Om transformatorn installeras >1000 m över havet reduceras den yttre isolationshållfastheten på grund av lägre lufttryck. Specificera alltid höjden för installationen samt normal isolationsnivå. ABB gör de korrigeringar som krävs när höjden över havet överstiger 1000 m. Den inre isolationen påverkas inte av installationshöjden, och de dielektriska rutinproven kommer att utföras vid märkisolationsnivå. Krypsträcka Krypsträckan definieras som den kortaste sträckan längs ytan av en isolator mellan två ledande delar. Den efterfrågade krypsträckan definieras som: mm (total krypsträcka) mm/kv (krypsträcka i relation till systemspänning). Nedsmutsningsnivåer Omgivande yttre miljö (nedsmutsning) påverkar valet av mättransformator-isolatorns krypsträcka. Fem nedsmutsningsnivåer (pollution levels) är angivna enligt IEC Det finns ett samband mellan varje nedsmutsningsnivå och motsvarande minimum nominell specifik krypsträcka. Nedsmutsningsnivå Krypsträcka Fas - jord spänning Krypsträcka (Gammal) Fas - fas spänning mm/kv mm/kv a - Very light b - Light c - Medium d - Heavy e - Very Heavy Vindlast Vindlasten för mättransformatorer, avsedda för utomhusbruk under normala förhållanden, baseras på en vindhastighet av 34 m/s. Andra frekvenser som 16 2/3 Hz och 25 Hz för järnvägsdrift är också möjliga. 4 Definitioner Produktguide

5 Strömtransformatorer Strömmar Märkströmmar är de värden på primär- och sekundärströmmarna på vilka transformatorns prestanda baseras. Märkström Märkström är den kontinuerliga ström som strömtransformatorn är konstruerad för. Strömmen uttrycks i A eff. Maximum kontinuerlig termisk ström är refererad till den genomsnittliga 24 timmars omgivningstemperaturen på +35 C. Den bör väljas cirka % högre än beräknad driftström. Närmaste standardiserade värde bör väljas. Belastningsfaktor En faktor som multiplicerad med primärströmmen anger maximal kontinuerlig belastningsström. Normalvärden för belastningsfaktorn är 120, 150 och 200 % av primärströmmen. Om ej annat specificerat är den kontinuerliga termiska märkströmmen lika med primär märkström. Sekundär märkström Standardvärden är 1, 2 och 5 A. 1 A ger totalt lägre bördakrav genom lägre kabelimpedans. Märkkorttidsström (I th ) I th är beroende av kortslutningseffekten och beräknas med formeln: I th = P k / U m x 3 ka. Standardiserad tid för I th är 1 sekund. Andra tider (3 sek.) måste specificeras. (P k = Nätets kortslutningseffekt, U m = Systemspänningen fas-fas) Dynamisk märkström (I dyn ) Den dynamiska märkströmmen är enligt IEC, I dyn = 2.5 x I th Omkoppling För att erhålla fler omsättningsmöjligheter kan strömtransformatorn utföras med antingen primär eller sekundär omkoppling, eller en kombination av båda. Primär omkoppling Amperevarvtalet är alltid detsamma, och därigenom är belastningsförmågan (bördan) också oförändrad. Maximal kortslutningsström reduceras dock för de lägre omsättningarna. Primär omkoppling är möjlig för strömmar i relation 2:1 eller 4:2:1. Sekundär omkoppling Extra sekundäruttag tas ut från sekundärlindningen. Eftersom amperevarvtalet sänks på uttagen reduceras belastningsförmågan (bördan), medan kortslutningshållfastheten förblir konstant. Varje kärna kopplas om individuellt. Bördor och noggrannhet (IEC) Bördan Bördan är den yttre impedansen i sekundärkretsen, uttryckt i ohm vid en specificerad effektfaktor. Den uttrycks i VA. Det är viktigt att bestämma effektförbrukningen hos anslutna mätare och skydd, inklusive kablage. Ofta specificeras onödigt höga bördor för modern utrustning. Observera att mätlindningars noggrannhet kan ligga utanför klassgränsen, om den verkliga bördan är mindre än 25 % av märkbördan. Noggrannhetsklass Anges för mätkärnor enligt IEC-normen som klass 0.2, 0.2S, 0.5 eller 1.0 beroende på användningsområde. För reläkärnor är klasserna normalt 5P eller 10P. Andra klasser som PR, PX, TPS, TPX eller TPY offereras på begäran. Rct Sekundärlindningens resistans vid 75 C. Överströmstal (FS) För att skydda mätare och instrument vid överströmmar anges ett FS-tal för mätkärnor, oftast 5 eller 10. Detta betyder att sekundärströmmen ökar max 5 eller 10 gånger vid märkbörda. För moderna instrument är FS10 oftast tillräckligt. Överströmstal (ALF) Reläkärnor måste kunna återge felströmmen utan att mättas. Överströmstalet för reläkärnor benämns ALF (Accuracy Limit Factor). ALF = 10 eller 20 är vanliga värden. Både FS och ALF gäller endast vid märkbörda. Om lägre börda kommer FS och ALF att öka. Bördor och noggrannhetsklasser för andra normer som ANSI, IEEE m. fl. Mer detaljerad information om andra normer än IEC kan du hitta i vår Application Guide, Outdoor Instrument Transformers, katalognummer 1HSM en eller i aktuell norm. Produktguide Definitioner 5

6 Definitioner Spänningstransformatorer Spänningar Märkspänningar är de värden på primär- och sekundärspänningarna på vilka transformatorns prestanda baseras. Spänningsfaktor (F V ) Det är viktigt att spänningstransformatorn kan tåla samt återge de kontinuerliga felöverspänningar som kan uppstå i nätet, med tanke på temperatur och skydd. Överspänningsfaktorn förkortas F V (tidigare V f ). IEC-normen specificerar spänningsfaktor 1,2 kontinuerligt och 1,5/30 sek för system med effektiv jordning, samt 1,9/8 h för system med isolerad nollpunkt utan automatisk jordfelsutlösning. Noggrannheten för mätlindningar uppfylls, enligt IEC, mellan 0,8 till 1,2 x märkspänning och för relälindningar upp till spänningsfaktor (1,5 eller 1,9 x märkspänning). Omkoppling Spänningstransformatorn kan konstrueras för sekundär omkoppling. Sekundär omkoppling betyder att extra sekundäruttag tas ut från sekundärlindningen (-lindningarna). Bördor och noggrannhetsklass Börda Den yttre impedansen i sekundärkretsen, uttryckt i ohm vid en specificerad effektfaktor. Den uttrycks vanligen i VA -, baserad på den sekundära märkspänningen. (Se ovan beträffande strömtransformatorer.) Mätlindningars noggrannhetsklass anges enligt IEC som; 0.2, 0.5 eller 1.0 beroende på applikationen. Märkbörda som är ca 1,3-1,5 ggr verklig börda ger maximal noggrannhet vid inkopplad verklig börda. För skyddsändamål är klassen vanligen 3P eller 6P. Samtidig börda (IEC) Mät- och skyddslindningar som inte är anslutna till öppet delta anses som samtidigt belastade. En skyddslindning som är ansluten till öppet delta betraktas inte som samtidigt belastad. Termisk gränsuteffekt Termisk gränsuteffekt är den maximala effekten som transformatorn kan ge utan alltför stor temperaturstegring. Transformatorn dimensioneras så att den kan belastas med märkbördan, som motsvarar belastningen vid märkspänning multiplicerad med spänningsfaktorn i kvadrat. Det innebär till exempel att vid spänningsfaktor 1.9/8h är gränsbördan = totala märkbördan x Transformatorn kan inte utsättas för en högre termisk gränsbörda utan att lastas med mer än märkbörda. Således är av belastningsskäl onödigt att specificera en högre termisk gränsbörda. Spänningsfall Spänningsfall i yttre sekundärkretsen (kablar och säkringar) kan inverka betydligt mer på omsättningsfelet än vad felaktig börda gör. Ferroresonans I ett icke jordat nät bildas en resonanskrets av nätets kapacitans till jord och den enpoliga spänningstransformatorns reaktans till jord, vilka ligger i parallell. Under vissa driftsförhållanden kan därför resonanskretsens egenfrekvens sammanfalla med nätets över- och undertoner. Även andra kapacitanser kan åstadkomma liknande fenomen (kablar, kompensationskondensatorer o.s.v.). Vid resonans med en underton kan transformatorn mättas. Magnetiseringsströmmen ökar då till det mångdubbla, varigenom transformatorn överhettas och kan förstöras. Vid resonans med en överton kan spänningsamplituden öka till så höga överspänningar att det uppstår genomslag i isoleringen. Tillägg för kondensatorspänningstransformatorer (CVTer) och kondensatorspänningsdelare (CVDer) Kapacitans fas - jord Krav på kapacitansvärden kan bli aktuellt när CVTn ska användas för kommunikation i kraftlinjerna. (För skyddsfunktioner eller fjärrkontroll.) PLC = Power Line Carrier. Ju högre kapacitans, desto lägre signalimpedans. Frekvensenomfånget är khz. Line matching unit kan ställas in för vilken kapacitans som helst. En CVTs prestanda är alltid bättre med högre kapacitans. Mer information om mättransformatorer Mer detaljerad information om mättransformatorer kan du hitta i vår Application Guide, Outdoor Instrument Transformers, Katalognummer 1HSM en. 6 Definitioner Produktguide

7 Silikongummi som isolator Ett brett sortiment av mättransformatorer med isolatorer av silikongummi (SIR) ABB AB, High Voltage Products kan erbjuda vår patenterade spiralgjutna silikongummiisolator till de flesta av våra mättransformatorer. CT VT CVT CC IMB kv EMF kv CPB kv CCA/CCB kv Varför silikongummiisolatorer? Under många årtionden, och även idag, användes och används keramiska (porslins-) isolatorer med tämligen gott resultat, men en av nackdelarna med porslin är bland annat dess skörhet. Här är några av fördelarna med silikongummi-isolatorer jämfört med porslin: Inte skört Minimal risk för skador under transport och hantering Minimal risk för vandalisering Låg vikt Explosionssäkerhet Utmärkta prestanda även vid nedsmutsning Minimalt underhåll i områden med mycket föroreningar Vattenavstötande ABB:s tillverkningsmetod Den patenterade spiralgjutna silikongummi-isolatorn utan skarvar (kemiska förbindningar mellan spiralerna) minimerar koncentrationen av elektriska fält och är smutsavvisande. Det korslaminerade glasfiberröret inuti isolatorn ger hög mekanisk hållfasthet. Genomförda prov Silikonmaterialet som används i ABB s mättransformatorer är godkänt enligt IEC och ANSI/IEEE normer. Utförda prov: Accelererat åldringstest (1000 h) Stötspänningsprov, vått växelspänningsprov och våt lång stöt. Kortslutningsprov Temperaturstegringsprov Färg Silikongummiisolatorerna (SIR) för mättransformatorer levereras i en ljusgrå färg. Leverans ABB i Ludvika har levererat mättransformatorer med silikongummiisolatorer (SIR) till de mest krävande förhållanden, från havs- till ökenklimat och/eller områden med stora föroreningar. Referenslista översänds på begäran. Silikon har visat sig vara det överlägset bästa materialet av de många polymera isolatorer som finns. Jämförelse av polymera isolatorer Epoxi EP-gummi Silikon Skörhet Låg Utmärkt Utmärkt Isolationsförmåga Godtagbar Bra Utmärkt Vikt Bra Utmärkt Utmärkt Mekanisk hållfasthet Utmärkt Bra Utmärkt Säkerhet Bra Bra Utmärkt Jordbävning Bra Utmärkt Utmärkt Hantering Bra Utmärkt Utmärkt Underhåll Godtagbar Godtagbar Utmärkt Åldrande Godtagbar Bra Utmärkt UV-resistens Bra Bra Utmärkt Erfarenhet av materialet ABB har använt silikongummiisolatorer (SIR) sedan 1985, ursprungligen för avledare, och har därmed fått en lång erfarenhet av materialet. Mer information För ytterligare information hänvisas till broschyr: 1HSM en. Produktguide Mättransformatorer för utomhusbruk 7

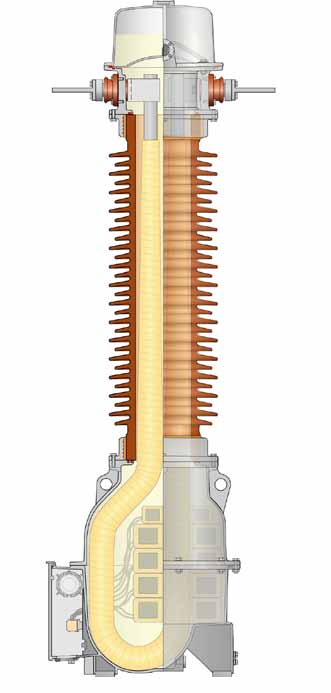

8 IMB Konstruktionsegenskaper och fördelar ABB:s oljeminimum strömtransformatorer IMB är av så kallad hårnålstyp (primärledarens form), även kallad tanktyp. Den grundläggande konstruktionen har använts av ABB under 60 år, med fler än levererade enheter. Konstruktionen motsvarar kraven i normerna IEC och IEEE. Speciella konstruktionslösningar för att uppfylla andra normer och krav är också möjliga. Den unika fyllningen bestående av kvartssand indränkt i olja, ger en beständig isolation i ett kompakt utförande, där oljevolymen är reducerad till ett minimum. Strömtransformator IMB har en mycket flexibel konstruktion, som medger exempelvis stora och/eller många kärnor. Primärlindning Primärlindningen består av en eller flera parallella ledare av aluminium eller koppar, och är utförd som en U-formad genomföring med kondensatorbelägg. Isolationstekniken är automatiserat för att ge en enkel och kontrollerad isolation, vilket ökar kvaliteten och minskar variationen. Ledaren är isolerad med specialpapper, som är mekaniskt starkt och har hög isolationsförmåga, låga dielektriska förluster samt goda åldringsegenskaper. Denna konstruktion är också mycket lämplig för primärlindningar med många primärvarv. Detta används när primärströmmen är låg, till exempel för obalansskydd i kondensatorbankar. (Ex. omsättning 5/5 A) Kärnor och sekundärlindningar Strömtransformatorer typ IMB är flexibla och vi kan möta de flesta krav, vad gällert antal och storlek på kärnor, som efterfrågas. Mätkärnorna tillverkas oftast av en nickel-legering (my-metall), som ger låga förluster (= hög noggrannhet) och låga mättningsnivåer. Reläkärnorna är av högklassig orienterad plåt. För specialändamål kan reläkärnor med luftgap levereras. Sekundärlindningarna består av dubbellackerad koppartråd som lindas jämnt fördelad över kärnans hela omkrets. Läckreaktansen i lindningen, och också mellan extra uttag, är därför försumbar. Impregnering Lindningarna torkas under värme och vakuum. Efter monteringen fylls alla fria utrymmen i transformatorn (cirka 60%) med torkad, ren kvartssand. Den färdigmonterade transformatorn vakuumbehandlas och fylls med avluftad mineralolja. Transformatorn levereras alltid oljefylld och hermetiskt tillsluten. Låda och isolator Transformatorns nedre del består av en aluminiumtank, i vilken lindningarna och kärnan är placerade. Isolatorn, som monteras ovanpå transformatorlådan, består i standardutförande av ett brunglaserat porslin av hög kvalitet. Utförande med ljusgrått porslin eller silikongummi offereras på begäran. Tätningssystemet består av O-ringar. Expansionssystem IMB har ett expansionskärl placerat på toppen av porslinet. Standardutförandet är ett hermetiskt tillslutet expansionssystem med en kvävgaskudde, som komprimeras av oljans expansion. Ett expansionssystem med bälgar av rostfritt stål inneslutna i expansionskärlet offereras på begäran. På begäran kapacitivt spänningsuttag Kondensatorbeläggen i högspännings-isolationen kan utnyttjas som kapacitiv spänningsdelare. Ett extra uttag (F-uttag) tas ut från det näst yttersta kondensatorbelägget via en genomföring på transformatortanken (i sekundära uttagslådan eller i en separat låda, beroende på transformatortankens konstruktion). En fördel med det kapacitiva uttaget är att det kan användas för att kontrollera isolationens kondition med dielektrisk förlust-vinkelmätning (tan delta) utan att koppla ifrån primäruttagen. Uttaget kan även användas för spänningsindikering, synkronisering och dylikt, men uteffekten är begränsad på grund av beläggens låga kapacitans. Ansluten last måste vara mindre än 10 kohm och uttaget måste vara jordat när det inte är i bruk. 8 Mättransformatorer för utomhusbruk Produktguide

9 Klimat Transformatorerna har konstruerats för och installerats i vitt skiftande förhållanden, från polar- till ökenklimat, i alla världsdelar. Livslängd Tack vare att IMB är hermetiskt tillsluten och har en låg och jämn spänningspåkänning i primärlindnings-isolationen är den en tillförlitlig apparat med en beräknad livslängd på mer än 30 år. IMB och dess föregångare har levererats i mer än exemplar sedan 1930-talet Expansionssystem Expansionssystemet med kvävgaskudde ökar driftsäkerheten och minimerar behovet av underhåll och kontroll. Den här typen av expansionssystem kan användas i IMB tack vare att kvartsfyllningen minskar oljevolymen och att en relativt stor gasvolym minimerar tryckvariationerna. 4 Vid höga märkströmmar används ett expansionskärl med yttre kylflänsar för att öka kylytan mot omgivande luft. Ett expansionssystem med rostfria stålbälgar omgivna av olja offereras på begäran. Kvartsfyllning Minimerar oljevolymen och ger mekaniskt stöd för kärnorna och primärlindningarna vid transport och vid eventuell kortslutning. Flexibilitet IMB täcker ett stort primärströmsområde upp till A. Genom att öka tankens volym kan den lätt anpassas för stora och/eller många kärnor. 6 5 Korrosionsbeständighet Den speciellt utvalda aluminiumlegeringen för tank och expansionskärl ger stor motståndskraft mot korrosion, och kräver inget extra skydd. Anodiserade detaljer för IMB kv offereras på begäran. För bruk i extremt krävande miljöer kan IMB >170 kv levereras med skyddande färg. 7 Strömtransformator IMB 11 Seismisk hållfasthet IMB har en robust konstruktion för att klara höga krav på seismisk acceleration utan speciella dämpare. 1 Gaskudde 2 Oljepåfyllningsdon (skymt) 3 Kvartsfyllning 4 Pappersisolerad primärledare 5 Kärnor/sekundärlindningar 6 Sekundär uttagslåda 7 Kapacitivt spänningsuttag (på begäran) 8 Expansionskärl 9 Oljenivåglas 10 Primäruttag 11 Jordanslutning Produktguide Mättransformatorer för utomhusbruk 9

10 EMF Konstruktionsegenskaper och fördelar ABB:s induktiva spänningstransformatorer är avsedda för anslutning mellan fas och jord i nät med isolerad eller direktjordad nollpunkt. Konstruktionen uppfyller kraven i normerna IEC och IEEE. Speciella konstruktionslösningar som uppfyller andra normer och kundkrav är också möjliga. Transformatorerna är konstruerade med låg flödestäthet i kärnan och kan ofta dimensioneras för 190 % av märkspänningen under mer än 8 timmar. Primärlindningar Primärlindningen är utförd som en flerlagerspole av dubbellackerad tråd med lagerisolering av specialpapper. Lindningens båda ändar är anslutna till metallskärmar. Sekundär- och tertiärlindningar Transformatorn har i normalutförande en sekundär mätlindning och en tertiärlindning för jordfelsskydd, men andra konfigurationer kan erhållas om så önskas (2 sekundärlindningar i utförande enligt IEEE-norm). Lindningarna är utförda med dubbellackerad tråd och är isolerade från kärna och primärlindning med presspan och papper. Lindningarna kan förses med ytterligare uttag för andra omsättningar (tappar). Kärna Transformatorn har en kärna av ett noggrant utvalt material för att ge en flack magnetiseringskurva. Kärnan är överdimensionerad med ett mycket lågt flöde vid driftspänning. Impregnering Lindningarna torkas under värme och vakuum. Efter monteringen fylls alla fria utrymmen i transformatorn (cirka 60 %) med torkad, ren kvartssand. Den färdigmonterade transformatorn vakuumbehandlas och fylls med avluftad mineralolja. Transformatorn levereras alltid oljefylld och hermetiskt tillsluten. Tank och isolator EMF : Transformatorns undre del består av en aluminiumtank, i vilken kärnan och lindningarna är placerade. Tanken består av en noga utvald aluminiumlegering, som ger stor motståndskraft mot korrosion. Extra skyddsmålning krävs ej. Anodiserade aluminiumdetaljer offereras på begäran. Tätningssystemet består av O-ringar, som ligger under oljenivån, vilket förhindrar uttorkning och läckage. Isolatorn består i standardutförande av ett brunglaserat porslin av hög kvalitet. Vi kan också leverera transformatorerna med silikongummiisolatorer. Expansionssystem EMF har ett expansionskärl placerat ovanpå porslinet. Detta är ett slutet expansionssystem helt utan rörliga delar med en kvävgaskudde, som komprimeras när oljan expanderar. En förutsättning för detta är att oljevolymen reducerats av kvartssandsfyllningen och att en relativt stor gasvolym används för att ge små tryckvariationer i systemet. Ferroresonans EMF är konstruerad så att den i hög grad motverkar uppkomsten av ferroresonansfenomen: Det låga flödet i kärnan vid driftspänning ger en stor säkerhetsmarginal mot mättning, om ferroresonanssvängningar skulle uppstå. Den flacka magnetiseringskurvan ger en långsam ökning av kärnförlusterna, vilket medför en effektiv dämpning av ferroresonansen. Om EMF transformatorn skall installeras i nät där hög risk finns för ferroresonans, kan den som ytterligare säkerhetsåtgärd förses med en extra dämpning i form av en börda på en deltakopplad tertiärlindning. Se figur nedan. A N A N A N a n a n a n da dn da dn da dn 60 ohm, 200 W Dämpning av ferroresonans R S T 10 Mättransformatorer för utomhusbruk Produktguide

11 Klimat Dessa transformatorer är konstruerade för och finns installerade i de mest skiftande miljöer runt hela världen, från polartill ökenklimat. Livslängd Den låga och jämna spänningspåkänningen i primärlindningen resulterar i en tillförlitlig produkt med lång livslängd. EMF och dess föregångare har levererats i mer än exemplar sedan 1940-talet Expansionssystem Expansionssystemet med kvävgaskudde ger en överlägsen driftsäkerhet och minimerar behovet av underhåll och kontroll. 5 4 Kvartsfyllning Minimerar oljevolymen och ger mekaniskt stöd åt kärna och lindningar. Korrosionsbeständighet EMF : Tank och expansionskärl av en noga utvalda aluminiumlegering, som ger stor motståndskraft mot korrosion. Extra skyddsmålning krävs ej. Anodiserade aluminiumdetaljer offereras på begäran. Seismisk hållfasthet EMF är konstruerad för att klara höga krav på seismisk acceleration Primäruttag 2 Oljenivåglas 3 Olja 4 Kvartsfyllning 5 Isolator 6 Lyftögla 7 Sekundär uttagslåda 8 Nolluttag 9 Expansionssystem 10 Pappersisolation 11 Tank 12 Primärlindning 13 Sekundärlindningar 14 Kärna 15 Jorduttag Spänningstransformator EMF 145 Produktguide Mättransformatorer för utomhusbruk 11

12 CPB Konstruktionsegenskaper och fördelar ABB:s kondensatorspänningstransformatorer (CVTer) är avsedda för anslutning mellan fas och jord i nät med isolerad eller direktjordad nollpunkt. ABB erbjuder en CVT i världsklass med utmärkt dämpning av ferroresonans och förstklassiga transientegenskaper. Konstruktionen uppfyller kraven i normerna IEC och ANSI och alla nationella normer som bygger på dem. Speciella konstruktionslösningar som uppfyller andra normer och kundkrav är också möjliga. Den höga kvaliten och den automatiserade tillverkningen av kondensatorelementen, ger jämn kvalitet som möjliggör hög pålitlighet och lång livslängd. Tack vare de optimerade proportionerna i blanddielektrikat, har kondensatorelementen liten elektrisk påkänning och hög stabilitet under extrema temperaturvariationer. Olika typer av CPB Det finns tre olika typer av kondensatorspänningsdelare (CVDer), låg, medium och hög, kombinerad med två storlekar av mellanspänningstransformatorers (EMU). Den första EMUn av mediumstorlek klarar de flesta krav vad gäller marknadens krav vad gäller antal lindningar och bördakrav. De lättare versionen finns för kunder med lägre krav vad gäller bördastorlek. Den lågkapacitiva CVDen tillverkas för spänningar upp till 245 kv och kan endast kopplas till den mindre EMUn. Denna kostnadseffektiva kombination kallas CPB(L). Kapacitiv spänningsdelare Den kapacitiva spänningsdelaren (CVDn) består av en eller flera kondensatorenheter, monterade ovanpå varandra. Varje enhet innehåller ett stort antal seriekopplade oljeisolerade kondensatorelement. Enheterna är helt fyllda med syntetisk olja, hermetiskt slutna med rostfria bälgar och har O-ringar i hela konstruktionen. Kondensatorelementen är konstruerade med hänsyn till de krav som ställs för debiteringsmätning. Den aktiva delen består av aluminiumfolie isolerad med papper/polypropylenfilm, impregnerad med en PCB-fri syntetisk olja, som har bättre isolationsegenskaper än normal mineralolja. Den automatiserade processen för tillverkning av kondensatorenheterna bidrar ytterligare till hög tillförlitlighet och prestanda under lång tid för CPB. Mellanspänningstransformator (EMU) Spänningsdelare och mellanspänningstransformator är sammankopplade med inre genomföringar, vilket är nödvändigt för applikationer med hög noggrannhet. EMUn har dubbellackerade kopparlindningar, en järnkärna tillverkad av högkvalitativ stålplåt och är oljeisolerad i en hermetiskt tillsluten aluminiumtank med mineralolja. Primärlindningen är uppdelad i en huvudlindning och ett antal justerlindningar som är externt anslutna. Normal mellanspänning är ca 22/ 3 kv. Mellanspänningstransformatorn har en reaktor, som är ansluten i serie mellan spänningsdelaren och högspänningssidan av primärlidningen. Reaktorn kompenserar för fasförskjutningen som orsakas av den kapacitiva spänningsdelaren. Avstämning av induktiv reaktans görs individuellt på varje transformator före noggrannhetsprovning.. För speciella tillämpningar som HVDC-stationer, övertonsmätning o.s.v. finns en alternativ EMU utan separat kompenseringsreaktor. För denna specialversion av mellanspänningstransformator är funktionen hos kompenseringsreaktorn och primärlindningen kombinerad i en enhet. Detta arrangemang ger ytterligare fördelar så som bredare frekvensområde och bättre transient respons. Denna speciella typ av EMU är dock begränsad till lägre bördor. 12 Mättransformatorer för utomhusbruk Produktguide

13 Klimat Dessa transformatorer är konstruerade för och finns installerade i de mest skiftande miljöer runt hela världen, från polartill ökenklimat. Ferroresonans Den låga induktionen tillsammans med en effektiv dämpkrets, ger en säker och stabil dämpning av ferroresonans för alla frekvenser och spänningar upp till märkspänningsfaktor, se sid 40. Livslängd Den låga spänningspåkänningen i kondensatorelementen ger en säker produkt med en beräknad livslängd på mer än 30 år. Livlängden och prestandan är ytterligare förbättrad tack vare den automatiserade tillverkningen av kondensator-elementen och -enheterna Transientegenskaper Den höga mellanspänningen och höga kapacitansen resulterar i goda transientegenskaper. Justering Justerlindningarna för omsättningsjustering finns åtkomliga i uttagslådan under ett plomberat lock. Bärfrekvensöverföring CPB är konstruerade med kompenseringsreaktorn inkopplad på primärlindningens högspänningssida, vilket medför att även högre frekvenser (> 400 khz) kan användas vid bärfrekvensöverföring Strökapacitans Konstruktionen med kompenseringsreaktorn på högspänningssidan av huvudlindningen säkerställer lägre än 200 pf strökapacitans, vilket är det strängaste kravet i IEC-normen för bärfrekvensegenskaper. Stabilitet CPB har ett högt godhetstal som resultat av den jämförelsevis höga kapacitansen kombinerad med en hög mellanspänning Godhetstal = C ekvivalent x U² mellanspänning är ett mått på noggrannhetsstabilitet och transientegenskaper. Ju högre värde, desto bättre noggrannhet, och desto bättre transientegenskaper. Kondensatorspänningsdelare 1 Expansionssystem 2 Kondensatorelement 3 Mellanspänningsgenomföring 8 Primäruttag, plan 4-håls, Al-anslutning 10 Lågspänningsuttag (För bärfrekvensutrustning) Mellanspänningstransformator 4 Oljenivåglas 5 Kompenseringsreaktor 6 Ferroresonansdämpkrets 7 Primär- och sekundärlindningar 9 Gaskudde 11 Sekundär uttagslåda 12 Kärna Produktguide Mättransformatorer för utomhusbruk 13

14 CCA och CCB Konstruktionsegenskaper och fördelar ABB:s kopplingskondensatorer är avsedda för anslutning mellan fas och jord i nät med isolerad eller direktjordad nollpunkt. Applikation ABB erbjuder en kopplingskondensator av världsklass med överlägsna egenskaper för bärfrekvensapplikationer, filter och andra kondensatorapplikationer. ABB s kopplingskondensatorer CCA och CCB är avsedda för anslutning mellan fas och jord i högspänningsnät med isolerad eller direktjordad nollpunkt. Konstruktionen motsvarar kraven enligt IEC och nationella normer baserade på denna. Speciella konstruktioner för att möta andra normer och kundspecifikationer är också möjliga. Tack vare kondensatorenheternas konstruktion, som beskrivs nedan, kombinerar kondensatorelementen både låg spänningspåkänning och hög stabilitet mot temperaturvariationer. Skillnaden mellan CCA och CCB Konstruktionen hos CCA och CCB är praktiskt taget lika men CCB har en större diameter med plats för större kondensatorelement, som gör det möjligt med extra hög kapacitans. Således kallas kopplingskondensatorer med standard kapacitans CCA och de med extra hög kapacitans CCB. Kondensatorernas konstruktion Kopplingskondensatorn består av en eller flera kondensatorenheter, monterade ovanpå varandra. Varje enhet innehåller ett stort antal seriekopplade oljeisolerade kondensatorelement. Enheterna är helt fyllda med syntetisk olja, som befinner sig under ett lätt övertryck genom expansionssystemets konstruktion. Samtliga tätningar består av O-ringar. Kondensatorelementen är konstruerade med samma noggranna krav som ställs för debiteringsmätning för en CVT. Denna konservativa konstruktionsfilosofi ger en konstruktiom med låg spänningspåkänning, vilket gör att den klarar en spänningsfaktor 1,9/8hrs trots att det inte krävs av IEC normen för kopplingskondensatorer. Den aktiva delen består av aluminiumfolie isolerad med papper/polypropylenfilm, impregnerad med en PCB-fri syntetisk olja, som har bättre isolationsegenskaper än normal mineralolja och som behövs för blanddielektrikat. Tack vare de unika proportionerna mellan papper och polypropylenfilm har denna typ av dielektrikum visat sig praktiskt taget okänslig för temperaturförändringar. 14 Mättransformatorer för utomhusbruk Produktguide

15 Klimat Dessa kopplingskondensatorer är konstruerade för och finns installerade i de mest skiftande miljöer runt hela världen, från polar- till ökenklimat. 1 2 Livslängd Den låga spänningspåkänningen i kondensator-elementen ger en säker produkt med en beräknad livslängd på mer än 30 år. Bärfrekvensöverföring CCA och CCB är konstruerade för användning inom hela bärfrekvensområdet från 30 khz till 500 khz. 3 Kopplingskondensator CCA eller CCB 1 Primäruttag, plan 4-håls, Al-anslutning 2 Expansionssystem 3 Kondensatorelement 4 Märkskylt 5 L- (lågspännings) terminal / jordklämma 6 Stödisolatorer (I huvudsak för bärfrekvensanvändning) Produktguide Mättransformatorer för utomhusbruk 15

16 16 Mättransformatorer för utomhusbruk Produktguide

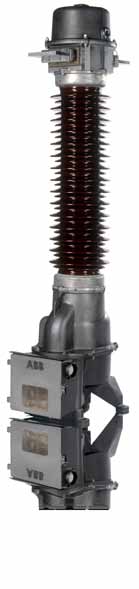

17 IMB kv Strömtransformator av tank-/hårnålstyp Den olje- och pappersisolerade strömtransformatorn IMB är världens mest sålda strömtransformator för debiteringsmätning och reläskydd i högspänningsnät. Ungefärliga prestanda Installation Utomhus Konstruerad för vitt skiftande förhållanden, från polartill ökenklimat. Flexibel konstruktion av tanktyp som medger stora och/eller många kärnor. Den unika kvartsfyllningen minimerar oljemängden och ger mekaniskt stöd för kärnorna och primärlindningen. Tack vare den låga tyngdpunkten lämpar sig IMB mycket bra i områden med stor jordbävningsrisk. Från internationella studier kan vi se att IMB har en tillförlitlig konstruktion (felfrekvens fyra gånger lägre än genomsnitt) med och minimalt behov av underhåll. Konstruktion Isolation Konstruktionsspänning Max primärström Kortslutningsström Isolatorer Tanktyp (hårnål) Olja-papper-kvarts kv Upp till A Upp till 63 ka/1 sek Porslin På begäran silikongummi (SIR) Krypsträcka 25 mm/kv (Längre på begäran) Driftsförhållanden Omgivningstemperatur -40 C till +40 C (Övrigt på begäran) Höjd över havet Maximum m (Övrigt på begäran) Produktguide Mättransformatorer för utomhusbruk 17

18 IMB kv Strömtransformator av tank-/hårnålstyp Material Alla yttre metallytor består av en aluminium-legering, motståndskraftig mot de flesta kända miljöfaktorer. Bultar, muttrar etc är av syrafast stål. Aluminiumytorna behöver normalt inte målas. Vi kan dock, om så önskas, offerera anodisering eller en skyddsfärg, vanligen grå. Krypsträcka I normalutförande offereras IMB med krypsträcka 25 mm/kv. Längre krypsträcka kan offereras på begäran. Mekanisk hållfasthet Den mekaniska hållfastheten ger tillräcklig säkerhetsmarginal för normala vindlaster och påkänningar från primäruttagen. Dragkraften på primäruttaget får maximalt vara N i godtycklig riktning. IMB klarar även de flesta fall av jordbävningspåkänningar. Märkskyltar Märkskyltar av rostfritt stål, med graverad text och kopplingsschema, finns monterade på locket till uttagslådan. Transport - lagring IMB (3-pack) transporteras och lagras normalt i vertikalt läge. Om horisontell transport önskas skall detta anges vid beställning. IMB (1-pack) packas för horisontell transport. Transformatorerna måste lagras på ett plant och fast underlag med tillräcklig hållfasthet, och om möjligt i dess originalförpackning. Vid längre lagringstid skall kontakternas ytor skyddas mot korrosion. Före idrifttagning skall kontaktytorna vara noggrant rengjorda. Om mättransformatorn lagras horisontellt under sämre yttre förhållanden, kan korrosion uppstå på de sekundära uttagen och tillbehören i den sekundära uttagslådan. Detta på grund av att dränaget inte fungerar i horisontellt läge. Om lagring horisontellt måste den sekundära uttagslådan kontrolleras mot inträngande fukt och kondensering. Före långtidslagring måste lämpliga åtgärder vidtas t.ex. som att koppla in värmeelementen, om sådana finns, eller förse uttagslådan med torkmedel. Detta gäller för lagring upp till två år. För längre lagringstid skall mättransformatorerna förvars inomhus eller under tak. Den maximala tiden för lagring i dess originalförpackning utan skydd är 6 månader. Om transformatorn lagras skyddad, skall byggnaden vara väl ventilerad. Transformatorn skall placeras i vertikalt läge minst 48 timmar före spänningssätting (96 timmar för 800 kv). Ankomstkontroll - montering Kontrollera om emballage och innehåll har skador vid mottagandet. Kontakta vid eventuella skador på godset ABB för instruktioner, innan godset hanteras vidare. Alla skador skall dokumenteras (fotograferas). Transformatorn måste monteras på ett plant underlag. Ojämnt underlag kan förorsaka sneddragning av transformatorn med risk för oljeläckage. Monteringsanvisningar medföljer varje leverans. Underhåll Behovet av underhåll är litet eftersom IMB är hermetiskt tillsluten och konstruerad för en livslängd av mer än 30 år. Normalt behöver man endast kontrollera oljenivån och att inget oljeläckage har inträffat. Då och då bör man kontrollera primäranslutningarna för att undvika överhettning. Efter års drift rekommenderas en mera ingående inspektion. Manual för tillståndskontroll levereras på förfrågan. Detta ger ytterligare garanti för fortsatt problemfri drift. Kontrollmetoder och kontrollens omfattning beror i stor utsträckning på lokala förhållanden. Mätning av isolationens dielektriska förluster (tan delta-mätning) och/eller oljeprov för gasanalys är mätmetoder som rekommenderas. Underhållsanvisningar medföljer varje leverans. Oljeprov Oljeprov tas oftast genom oljepåfyllningsdonet. Om så önskas kan vi (ABB, HV Components) erbjuda andra lösningar, samt utrustning för oljeprovtagning. Impregneringsmedel Oljan av typ Nynäs Nytro 10 XN (enligt IEC grade 2) är fri från PCB och andra starkt giftiga ämnen och har liten påverkan på miljön. Skrotning Sedan olja och kvarts separerats, kan oljan brännas i en lämplig anläggning. Oljerester i kvartsen kan brännas, varefter kvartsen kan deponeras. Skrotningen bör utföras enligt lokala miljöföreskrifter. Porslinet kan krossas och användas som fyllmaterial. Metallerna i transformatorn kan återvinnas. För att återvinna aluminium och koppar i lindningarna, bränns den oljeindränkta pappersisolationen. 18 Mättransformatorer för utomhusbruk Produktguide

19 Primäruttag IMB är som standard försedd med anslutningsskena i aluminium, passande för IEC och NEMA specifikationer. Andra kundspecifika lösningar offereras på begäran Maximal statisk och dynamisk dragkraft på uttaget är N respektive N beroende på typ av IMB Maximal rotationskraft är Nm Sekundär uttagslåda och sekundäruttag Transformatorn är utrustad med en sekundär uttagslåda, skyddsklass IP 55, enligt IEC Lådan har en avtagbar oborrad uttagsfläns, som vid installation kan borras för kabelförskruvningar. Uttagslådan är försedd med dränering. Standaruttagslådan rymmer upp till 30 uttag typ PHOENIX 10N för area < 10 mm 2. Andra typer av sekundäranslutningar kan offereras på begäran. Större sekundär uttagslåda med plats för fler sekundäruttag eller annan utrustning, som värmeelement eller skyddsgnistgap, levereras vid behov. Standard för IMB Standard för IMB Jordanslutningar Transformatorn utrustas normalt med en jordklämma med överfall i förnicklad mässing, för ledare 8-16 mm (area mm 2 ), som kan flyttas till endera monteringsfoten. En skena av rostfritt stål, 80 x 145 x 8 mm, kan offereras på begäran. Den kan levereras oborrad eller borrad enligt normerna IEC eller NEMA. IMB IMB Jordningsuttag för sekundärlidningarna finns i sekundära uttagslådan. IMB IMB Produktguide Mättransformatorer för utomhusbruk 19

20 IMB kv Strömtransformator av tank-/hårnålstyp Maximal märkström och märkkortslutningsström Typ Normal ström Kylflänsar Kylare Maximal kortslutningsström, 1 sek Maximal kortslutningsström, 3 sek Maximal dynamisk A A A ka ka ka toppvärde IMB IMB IMB IMB IMB IMB Andra typer av primärledare kan leveraras på förfrågan. Max kontinuerlig primärström = belastningsfaktorn x primärmärkströmmen vid en dygnsmedeltemperatur som inte överskrider 35 C Primärlindningen kan konstrueras med möjlighet till omkoppling mellan två eller tre primärmärkströmmar i förhållandena 2:1 or 4:2:1 ström Provspänningar IEC Typ Systemspänning (Um) AC-spänningstest, 1 minut, vått/torrt Kort stöt 1.2/50 μs Lång stöt 250/2500 μs RIV provspänning Max RIV nivå kv kv kv kv kv Max. µv IMB 72 72,5 140/ IMB / IMB / IMB / IMB / IMB / IMB / IMB / IMB / IMB / Provspänningarna ovan gäller vid 1000 meter över havet Provspänningar IEEE C Type Highest system voltage Power frequency applied voltage test AC-test Wet, 10 sec Lightning impulse (BIL) 1.2/50 µs Chopped impulse RIV test voltage Max RIV level 1) kv kv kv kv Max. kv kv µv IMB IMB IMB IMB IMB IMB IMB IMB ) Test procedure according to IEC. Test voltages above applies at 1000 meters above sea level 20 Mättransformatorer för utomhusbruk Produktguide

21 Nominella överslags- och krypsträckor (Porslin) Normal krypsträcka 25 mm/kv (Min. värden) Lång krypsträcka 31 mm/kv (Min. värden) Typ Överslagssträcka Total krypsträcka Skyddad krypsträcka Överslagssträcka Total krypsträcka Skyddad krypsträcka mm mm mm mm mm mm IMB IMB IMB IMB IMB IMB 170 1) IMB IMB IMB IMB IMB IMB IMB Observera: Lång krypsträcka påverkar dimensionerna A, B, D (se dimensioner). 1) 38 mm/kv för 170 kv systemspänning och 45 mm/kv för 145 kv systemspänning finns tillgängligt. Standardiserade noggrannhetsklasser Strömtransformatorer av typ IMB är konstruerade för att uppfylla följande noggrannhets-klasser. Andra klasser kan offereras på begäran. IEC IEEE C57.13 / IEEE C Klass Applikation Klass Applikation 0.2 Noggrann debiteringsmätning 0.15 Noggrann debiteringsmätning 0.2S Noggrann debiteringsmätning 0.3 Normal debiteringsmätning 0.5 Normal debiteringsmätning 0.6 Mätning 0.5S Noggrann debiteringsmätning 1.2 Mätning 1.0 Industriell mätning C100 Reläskydd 3.0 Instrument C200 Reläskydd 5.0 Instrument C400 Reläskydd 5P Reläskydd C800 Reläskydd 5PR Reläskydd 10P Reläskydd 10PR Reläskydd PX Reläskydd TPS Reläskydd TPX Reläskydd TPY Reläskydd Produktguide Mättransformatorer för utomhusbruk 21

22 IMB kv Strömtransformator av tank-/hårnålstyp Bördor Vår strömtransformator IMB har en mycket flexibel konstruktion som möjliggör stora bördor. Dock är det viktigt att ta reda på det verkliga behovet för anslutna mätare, reläer inklusive kablar. Onödigt stora bördor specificeras ofta för modern elektronisk utrustning. Observera att noggrannheten för mätkärnor, enligt IEC, kan vara utanför klassgränsen om aktuell börda är under 25 % av märkbörda. Överspänningsskydd för primärlindningen Spänningsfallet över primärlindningen hos en strömtransformator är vanligtvis mycket litet. Vid märkprimärström är det bara några volt och vid kortslutningsström några hundra volt. Om en högfrekvent ström- eller spänningsvåg passerar genom primärlindningen kan, på grund av lindningens impedans, spänningsfall förekomma. Detta är inte skadligt för en strömtransformatorn med bara ett primärvarv, men för flervarviga primärlindningar kan det leda till dielektriskt genomslag mellan varven. Därför har ABB som praxis att skydda flervarviga primärledare med en avledare som kopplas parallellt primärt. Strömtransformator IMB i standardutförande är utan avledare. Avledare POLIM - C 1.8 leveras dock automatiskt när så erfordras. 22 Mättransformatorer för utomhusbruk Produktguide

23 IMB kv Konstruktions- och skeppningsdata Dimensioner A B C D E F G H J K Typ Total höjd Höjd till primäruttaget Höjd till jordplanet Överslagssträcka Avstånd över primäruttagen Bottentankens dimension Höjd till uttagslådan Avstånd mellan monteringshål mm mm mm mm mm mm mm mm mm mm IMB 36 1) IMB 72 1) IMB 123 1) IMB 145 1) IMB 170 1) IMB 245 1) IMB 245 2) IMB 300 2) IMB 362 2) IMB 420 2) IMB 420 3) IMB 420 4) IMB 550 3) IMB 550 4) IMB 800 4) ) Standardtank, 2) Sexkantig tank, 3) Åttakantig tank, 4) HV tank IMB E J 25 C D A B G F K K H K Produktguide Mättransformatorer för utomhusbruk 23

24 IMB kv Konstruktions- och skeppningsdata E IMB 245 1) J 25 C D B A IMB 245 2) E K K G F K K H C D B A J 25 G K H K G F 24 Mättransformatorer för utomhusbruk Produktguide

25 IMB ) E IMB ) E C D B A K 25 J K H K F G C D B J A 30 K K H K F G Produktguide Mättransformatorer för utomhusbruk 25

26 IMB kv Konstruktions- och skeppningsdata IMB ) E C B J A D 30 K K K H F G 26 Mättransformatorer för utomhusbruk Produktguide

27 IMB 800 4) E 30 K K H J C B D A K F G Produktguide Mättransformatorer för utomhusbruk 27

28 IMB kv Konstruktions- och skeppningsdata Speciella konstruktioner och dimensioner A, B, C A A A Tanktyp Förhöjd tank Kylfläns Kylare Tre primära omsättningar mm mm mm mm Standard tank Sexkantig tank 210 or / 240 * ) - Åttakantig tank HV tank 200 or ** ) - * ) 35 mm för IMB 245, 240 mm för IMB ** ) 400 mm för IMB , IMB 800 har alltid kylare Skeppningsdata för IMB i standardutförande Typ Nettovikt inklusive olja Olja Skeppningsvikt Skeppningsdimensioner Skeppningsvolym 1-pack / 3-pack 1-pack / 3-pack 1-pack / 3-pack kg kg kg LxBxH m m 3 IMB 36 1) / x0.6x0.94 / 1.67x0.8x / 3 IMB 72 1) / x0.6x0.94 / 1.67x0.8x / 3 IMB 123 1) / x0.6x0.94 / 1.67x0.8x / 3.6 IMB 145 1) / x0.6x0.94 / 1.67x0.8x / 3.6 IMB 170 1) / x0.6x0.94 / / - IMB 245 1) / x0.6x0.94 / / - IMB 245 2) / x1.06x1.02 / / - IMB 300 2) / x1.08x1.10 / / - IMB 362 2) / x1.08x1.10 / / - IMB 420 2) / x1.08x1.10 / / - IMB 420 3) / x1.23x1.22 / / - IMB 420 4) / x1.06x1.47 / / - IMB 550 3) / x1.23x1.22 / / - IMB 550 4) / x1.06x1.47 / / - IMB 800 4) / x1.06x1.47 / / - 1) Standardtank 2) Sexkantig tank 3) Åttakantig tank 4) HV tank IMB packas normalt för vertikal transport, 3-pack Vertikal eller horisontell transport i 1-pack offereras på begäran. IMB packas alltid för horisontell transport, 1-pack. Tilläggsvikter Angivna vikter i tabell ovan gäller för standard IMB. Tilläggsvikter kan uppstå på grund av speciella behov eller krav. 28 Mättransformatorer för utomhusbruk Produktguide

29 IMB kv Omkoppling Allmänt Strömtransformatorer kan göras omkopplingsbara för att passa varierande primärströmmar. IMB kan levereras omkopplingsbara, antingen på primärsidan eller på sekundärsidan, eller i kombination av båda. Fördelen med primär omkoppling är att ampervarvtalet förblir detsamma och bördakapaciteten (VA) oförändrad. Nackdelen är att kapaciteten för kortslutningsströmmen minskar för den lägre omsättningen. Primär omkoppling Två primära omsättningar, kopplad i serie Två primära omsättningar, kopplad i parallell C1 C2 C2 C1 Kopplingen ovan är för den lägre primärströmmen Kopplingen ovan är för den högre primärströmmen Sekundär omkoppling P1 P2 S1 S2 S3 S4 S5 De oanvända uttagen hos den sekundärt omkopplingsbara lindningen ska vara öppna. Om lindningar/kärnor ej används hos strömtransformatorn måste dessa kortslutas mellan högsta och lägsta tapp (t.ex. S1 - S5) och jordas. Varning! Lämna aldrig en sekundärlindning öppen. Mycket hög inducerad spänning genereras över uttagen, och både användaren och transformatorn utsätts för fara! Produktguide Mättransformatorer för utomhusbruk 29

30 30 Mättransformatorer för utomhusbruk Produktguide

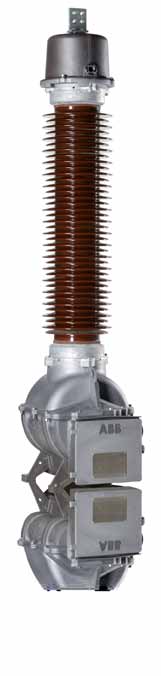

31 EMF kv Induktiv spänningstransformator EMF är världens mest sålda olje- och pappersisolerade induktiva spänningstransformator för debiteringsmätning och skydd i högspänningsnät. Ungefärliga prestanda Installation Utomhus Konstruerad för vitt skiftande miljöer från polar- till ökenklimat. Lågt flöde i kärnan vid driftspänning ger en stor säkerhetsmarginal mot mättning och ferroresonans. Den unika kvartsfyllningen minimerar oljekvantiteten och medför att man kan ha ett enkelt och tillförlitligt expansionssystem. Konstruktion Isolation Konstruktionsspänning Spänningsfaktor F V (Vf) Isolatorer Induktiv typ Olja-papper-kvarts kv Upp till 1,9/8 h Porslin (På begäran silikongummi) Krypsträcka 25 mm/kv (Längre på begäran) Driftsförhållanden Omgivningstemperatur -40 C till +40 C (Övrigt på begäran) Höjd över havet Maximum m (Övrigt på begäran) Produktguide Mättransformatorer för utomhusbruk 31

32 EMF kv Induktiv spänningstransformator Material EMF : Alla yttre metallytor består av en aluminiumlegering, motståndskraftig mot de flesta kända miljöfaktorer. Bultar, muttrar etc är av syrafast stål. Aluminiumytorna behöver normalt inte målas. Vi kan dock, om så önskas, offerera anodisering eller en skyddsfärg, vanligen grå. Krypsträcka I standardutförande finns EMF med normal eller lång krypsträcka enligt tabellen på sidan 34. Längre krypsträcka kan offereras på begäran. Mekanisk hållfasthet Den mekaniska hållfastheten ger tillräcklig säkerhetsmarginal för normala vindlaster och påkänningar från anslutna ledare. EMF klarar även höga jordbävningspåkänningar. Märkskyltar Märkskyltar av rostfritt stål, med graverad text och kopplingsschema, finns monterade på och i uttagslådan. Transport - lagring EMF (3-pack) transporteras och lagras alltid i vertikalt läge. EMF (3-pack) transporteras och lagras normalt vertikalt. Om horisontell transport önskas måste detta anges vid order. Transformatorerna måste lagras på ett plant och fast underlag med tillräcklig hållfasthet, och om möjligt i dess originalförpackning. Vid längre lagringstid skall kontakternas ytor skyddas mot korrosion. Före idrifttagning skall kontaktytorna vara noggrant rengjorda. Om mättransformatorn lagras horisontellt (endast EMF ), under sämre yttre förhållanden, kan korrosion uppstå på de sekundära uttagen och tillbehören i den sekundära uttagslådan. Detta på grund av att dräneringen inte fungerar i horisontellt läge. Vid horisontell lagring måste den sekundära uttagslådan kontrolleras mot inträngande fukt och kondensering. Före långtidslagring måste lämpliga åtgärder vidtas t.ex. som att koppla in värmeelementen, om sådana finns, eller förse uttagslådan med torkmedel. Detta gäller för lagring upp till två år. För längre lagringstid skall mättransformatorerna förvars inomhus eller under tak. Den maximala tiden för lagring i dess originalförpackning utan skydd är 6 månader. Om transformatorn lagras skyddad, skall byggnaden vara väl ventilerad. Ankomstkontroll - montering Kontrollera om emballage och innehåll har skador vid mottagandet. Kontakta ABB vid eventuella skador på godset för instruktioner innan godset hanteras vidare. Alla skador skall dokumenteras (fotograferas). Transformatorn måste monteras på ett plant underlag. Ojämnt underlag kan förorsaka sneddragning av transformatorn med risk för oljeläckage. Monteringsanvisningar medföljer varje leverans. Underhåll Behovet av underhåll är obetydligt eftersom EMF är konstruerad för en livslängd av mer än 30 år. Normalt behöver man endast kontrollera att oljenivån är korrekt och att inget oljeläckage har inträffat. Transformatorerna är hermetiskt tillslutna och kräver därför ingen övrig kontroll. En omfattande besiktning rekommenderas efter 30 år, för att öka säkerheten och få en fortsatt problemfri drift. Kontrollmetod och omfattning beror mycket på de lokala förhållandena. Eftersom primärlindningen inte är kapacitivt graderad, ger mätning av tan delta inget signifikant resultat. Därför rekommenderas oljeprov för gasanalys för kontroll av isolationen. Underhållsanvisningar medföljer varje leverans. ABB HV Components står till förfogande för diskussioner och råd. Impregneringsmedel Oljan av typ Nynäs Nytro 10 XN (enligt IEC grade 2) är fri från PCB och andra starkt giftiga ämnen och har liten påverkan på miljön. Skrotning Sedan olja och kvarts separerats, kan oljan brännas i en lämplig anläggning. Oljerester i kvartsen kan brännas, varefter den kan deponeras. Skrotningen bör utföras enligt lokala miljöföreskrifter. Porslinet kan krossas och användas som fyllmaterial. Metallerna i transformatorn kan återvinnas. För att återvinna koppar i lindningarna, bränns den oljeindränkta pappersisolationen. Transformatorn skall placeras i vertikalt läge minst 48 timmar för spänningssätting. 32 Mättransformatorer för utomhusbruk Produktguide

33 Primäruttag EMF levereras som standard med anslutninsskena i aluminium passande för IEC och NEMA specifikationer. Primäruttaget är en spänningsanslutning och ska därför, enligt norm, tåla N statisk påkänning för U m (systemspänning) kv och 500 N för lägre spänningar. Dynamiska påkänningskraven är N respektive 700 N. EMF Sekundär uttagslåda och sekundäruttag Uttagslådan för sekundärlindningens uttag är monterad på transformatorlådan. Som standard är uttagslådan tillverkad av korrosionsbeständigt aluminiumgjutgods. Standarduttagslådan har en oborrad fläns samt dränering. På förfrågan kan den offereras med kabelförskruvningar enligt kundspecifikation. EMF : Sekundäruttagen klarar kablar med area upp till 10 mm 2. EMF Uttagslådan har skyddsklass IP 55. EMF Jordanslutningar Transformatorn utrustas normalt med ett jorduttag med en klämma av förnicklad mässing för ledare Ø=5-16 mm (area mm 2 ), se figur. På begäran kan den även offereras med anslutning för jordskena. Sekundärkretsarna jordas inuti uttagslådan. EMF EMF Produktguide Mättransformatorer för utomhusbruk 33

34 EMF kv Konstruktionsdata Nominell överslags- och krypsträcka Normalt porslin (min. nom. värden) Porslin med lång krypsträcka (min. nom. värden) Typ Överslagssträcka Krypsträcka Skyddad krypsträcka Överslagssträcka Krypsträcka Skyddad krypsträcka mm mm mm mm mm mm EMF EMF EMF På begäran EMF Normalt är isolatorn som för den närmaste högre spänngen. EMF EMF Provspänningar IEC , (SS-EN ) Typ Konstruktionsspänning (Um) 1 min vått/torrt LIWL 1.2/50 µs RIV provspänning RIV nivå kv kv kv kv Max. µv EMF EMF EMF EMF EMF EMF Provspänningarna ovan gäller vid < 1000 meter över havet. Provspänningar IEEE C (CAN 3 C 131 M83) Type Highest voltage for equipment (Um) AC test dry, 1 min AC test wet, 10 sec BIL 1.2/50 µs kv kv kv kv Max. EMF EMF EMF (123) EMF EMF (170) (325) 750 Values within brackets refer to CAN 3-C13.1-M79. Test voltages above are valid for altitudes < 1000 meters above sea level. 34 Mättransformatorer för utomhusbruk Produktguide

35 Sekundärspänningar och bördor enligt IEC Normer Internationell IEC Svensk standard SS-EN Alla nationella normer baserade på IEC Märkdata vid 50 eller 60 Hz, Spänningsfaktor 1,5 eller 1,9 Transformatorn har normalt en eller två lindningar för kontinuerlig belastning och en lindning, som endast är kortvarigt belastad (normalt en jordfelslindning). Andra konfigurationer kan offereras på begäran. Standard noggrannhetsklasser och bördor Enligt IEC 50 VA klass VA klass 3P 100 VA klass VA klass 3P 150 VA klass VA klass 3P För lägre eller högre bördor var vänlig kontakta oss. Normerna anger som standardvärden för märkspänningsfaktor 1,5/30 sek för effektivt jordade system, 1,9/30 sek för system utan effektiv jordning med automatisk jordfelsutlösning och 1,9/8 h för system med isolerad nollpunkt utan automatisk jordfelsutlösning. Eftersom jordfelslindningen inte belastas annat än vid fel, kan man enligt IEC bortse från påverkan av dess belastning på de övriga lindningarnas noggrannhet. Observera att moderna mätare och skydd kräver mycket lägre bördor än de ovan nämnda, och att man, för att få största möjliga noggranhet, inte bör specificera högre börda än nödvändigt, se sida 6. Sekundärspänningar och bördor enligt IEEE och CAN3 Normer Amerikansk IEEE C Kanadensisk CAN3-C13-M83 Märkdata vid 60 Hz, spänningsfaktor 1,4 Transformatorn har normalt två lindningar för kontinuerlig belastning (Y-kopplad). Exempel på omsättning: :1 innebär en sekundärlindning med omsättning 350:1 och en tertiärlindning med omsättning 600:1 350/600:1:1 innebär en sekundärlindning och en tertiärlindning, båda med uttag för omsättningarna 350:1 och 600:1 Standard noggrannhetsklasser och bördor Enligt IEEE och CAN3 0.3 WXY 0.6 WXYZ 1.2/3P WXYZ För lägre eller högre bördor var vänlig kontakta oss. Märkbördor W = 12,5 VA effektfaktor 0,1 X = 25 VA effektfaktor 0,7 Y = 75 VA effektfaktor 0,85 YY = 150 VA effektfaktor 0,85 Z = 200 VA effektfaktor 0,85 ZZ = 400 VA effektfaktor 0,85 Skyddsklasser enligt CAN (1P, 2P, 3P) kan offereras på begäran. Spänningsfaktor 1,9 enligt CAN kan offereras på begäran. Produktguide Mättransformatorer för utomhusbruk 35

36 EMF kv Konstruktionsdata Spänningstransformator EMF A B C D E F Typ Totalhöjd Överslagssträcka Höjd till uttagslådan Avstånd mellan monteringshål Höjd till jordplanet Expansionskärlets diameter mm mm mm mm mm mm EMF x EMF x EMF x EMF x EMF x EMF x F F 135 C E C E A B A B D D 20 mm D D 20 mm EMF Obs! Primäruttaget monteras vid anläggningsmontaget EMF Obs! Primäruttaget monteras vid anläggningsmontaget 36 Mättransformatorer för utomhusbruk Produktguide

37 EMF kv Skeppningsdata Spänningstransformator EMF Typ Nettovikt inkl. olja Olja Skeppningsvikt Skeppningsdimensioner Skeppningsvolym Porslinisolator 3-pack 3-pack, L x B x H 3-pack kg kg kg m m 3 EMF x 0.9 x EMF x 0.9 x EMF x 0.9 x EMF x 1.0 x EMF x 1.0 x EMF x 1.0 x EMF får inte lutas mer än 60 under transport och lagring. Varningsillustration finns på transformatorns märkskylt. EMF packas normalt för vertikal transport (3-pack). Den kan emellertid transporteras i horisontalt läge, och kan på begäran erhållas för horisontell transport (1-pack). Produktguide Mättransformatorer för utomhusbruk 37

38 38 Mättransformatorer för utomhusbruk Produktguide

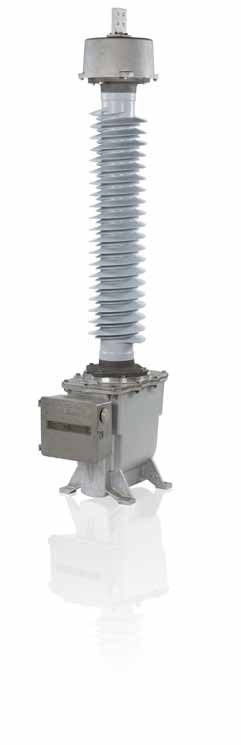

39 CPB kv Kondensatorspänningstransformator CPB är konstruerad för debiteringsmätning och skydd i högspänningsnät. Den övergripande konstruktionen och den automatiserade tillverkningen av kondenstorelementen ger en jämn och hög kvalitet för lång livslängd. Tack vare de optimerade proportionerna hos blanddielektrikat, har elementen låg elektrisk påkänning och hög stabilitet vid extrema temperaturväxlingar. CPB är konstruerade för vitt skiftande klimatiska förhållanden från polar till ökenklimat. Ungefärliga prestanda Installation Konstruktion Isolation CVD Utomhus Kondensatortyp, Uppfyller IEC och ANSI normerna Aluminiumfolie / papper / polypropylenfilm / syntetisk olja EMU Papper - mineralolja Konstruktionsspänning kv Spänningsfaktor F V (Vf) Upp till 1.9/8 h Isolatorer Porslin / Silikongummi (SIR) Krypsträcka 25 mm/kv (Längre på begäran) Driftsförhållanden Omgivningstemperatur -40 C till +40 C (Övrigt på begäran) Höjd över havet Max m (Övrigt på begäran) Produktguide Mättransformatorer för utomhusbruk 39

40 CPB kv Kondensatorspänningstransformator Material Alla yttre metallytor består av en aluminium-legering, motståndskraftig mot de flesta kända miljöfaktorer. Bultar, muttrar etc är av syrafast stål. Aluminiumytorna behöver normalt inte målas. Dock kan vi offerera anodisering eller en skyddsfärg, vanligen grå. Krypsträcka I normalutförande offereras CPB med krypsträcka 25 mm/kv. Längre krypsträcka kan offereras på begäran. Silikongummiisolatorer Hela CPB sortimentet kan levereras med silikongummiisolatorer (SIR). Våra SIR-isolatorer tillverkas med en spiralgjutningsteknik som ger isolatorer utan skarvar och med utomordentliga prestanda. Alla CVTer med den här typen av isolatorer har samma långa krypsträcka, 25 mm/kv, som porslin. Mekanisk hållfasthet Den mekaniska hållfastheten ger tillräcklig säkerhetsmarginal för normala vindlaster och påkänningar från primäruttag. I de flesta fall utom CPB(L), är det möjligt, att montera spärreaktorer för bärfrekvensöverföringsutrustning direkt ovanpå kondensatordelaren. CPB klarar även de flesta fall av jordbävningspåkänningar. Ferroresonansdämpkrets Det är nödvändigt för alla CVTer att ha någon form av ferroresonansdämpning inbyggd, eftersom kapacitansen i spänningsdelaren i serie med induktansen i transformatorn och seriereaktorn tillsammans utgör en svängningskrets. Denna svängningskrets kan pga olika störningar i nätet bringas i resonans, vilket mättar transformatorns järnkärna. Detta fenomen kan också överhetta mellanspänningstransformatorn eller ge isolationsgenomslag. Dämpkretsen har två förbundna uttag i uttagslådan; d1- d2. Dessa uttag finns bakom ett förseglat lock. I särskilda fall och efter överenskommelse kan förbindningen öppnas, för att genom resistansmätning kontrollera att kretsen är intakt. Omsättningsjustering Mellanspänningstransformatorn har fem juster-lindningar på nollpunktsidan av primärlindningen. Antalet varv på dessa lindningar är valda så att omsättningen kan justeras ±6,05 % i steg om 0,05 %. Dessa lindningar kan finns bakom ett förseglat lock i den sekundära uttagslådan. CVTn levereras justerad för specificerad börda och noggrannhetsklass, och normalt behövs ingen ytterligare justering. Vid behov kan justerlindningarna även användas vid utbyte av spänningsdelare i fält för justering av denna nya kombinationen spänningsdelare/mellanspäningstransformator. Märkskyltar Vi använder korrosionsbeständiga märkskyltar med text och kopplingsschema. Allmänna data finns på utsidan av uttagslådans lock, kopplingsschema och sekundärlindningsdata på insidan. Kondensatorerna är märkta med uppmätt kapacitans på den övre isolatorflänsen. Jordningskniv Mellanspänningstransformatorn kan förses med jordningskniv. Bärfrekvensöverföring (PLC) Som tillval kan alla CVTer förses med bärfrekvenstillbehör. Modern PLC-utrustning är lämplig för ett brett omfång av kapacitans hos kopplingskondenstorerna. Endast lägsta kapacitans måste anges på grund av vald frekven CPB använder en dämpkrets, inkopplad parallellt med en av sekundärlindingarna (se schema på sida 49). Dämpkretsen består av en reaktor med järnkärna och ett oljekylt motstånd i serie. I normal drift är dämpreaktorns järnkärna inte mättad, och ger en hög impedans så att endast försumbar ström går genom kretsen. 40 Mättransformatorer för utomhusbruk Produktguide

41 Primäruttag CPB levereras normalt med en plan 4-håls aluminiumanslutning, som passar för bultar med C-C från 40 till 50 mm och för att ansluta normala kabelklämmor av aluminium. Andra primäruttag kan offereras på begäran, exempelvis aluminiumbult, Ø=30 mm Provade krafter på primäruttagen enligt IEC clause 7.6 Konstruktionsspänning Provad statisk kraft F R (N) Um (kv) CPB(L) CPB 72,5 till till to Sekundär uttagslåda och sekundäruttag Transformatorn har en sekundär uttagslåda med skyddsklass IP 55. Lådan har en avtagbar oborrad uttagsfläns, som vid installation kan borras för kabelförskruvningar. Uttagslådan är försedd med dränering. Transformatorn kan också förses med säkringar eller dvärgbrytare. Sekundäruttagen är normalt av typ Phoenix UK10N standardplintar för kabel med area 10 mm². I uttagslådan finns också uttag (d1-d2) för kontrollmätning av ferroresonans-dämpkretsen, och uttag för justerlindningarna (B1 till B11), liksom anslutning till kondensatorns lågspänningsuttag L (för bärfrekvensutrustning). Uttagen d1 - d2 och B1 - B11 är avsedda att kopplas i fabrik och därför placerade bakom ett förseglat täcklock för att förhindra oavsiktlig omkoppling. Standard uttagslåda Transformatorn kan också utrustas med en större uttagslåda med plats för bärfrekvensutrustning. L -uttaget måste alltid vara jordat om ingen bärfrekvensutrustning är ansluten. Jordanslutningar Transformatorn utrustas normalt med en jordklämma med överfall i förnicklad mässing, för ledare enligt IEC 8-16 mm (area mm 2 ) och för ANSI ledare # 2 SOL till 500 MCM, som kan flyttas till endera monteringsfoten. En skena av rostfritt stål, 80 x 145 x 8 mm, kan offereras på begäran. Den kan levereras oborrad eller borrad enligt normerna IEC eller NEMA. Jordningsanslutning för sekundärkretsarna finns i uttagslådan. Produktguide Mättransformatorer för utomhusbruk 41

42 CPB kv Installation och underhåll Ankomstkontroll Vid mottagandet kontrollera om emballage och innehåll har skador. Vid eventuella skador kontakta ABB för instruktioner innan godset hanteras vidare. Alla skador skall dokumenteras (fotograferas). Lagring Följande skall iakttas vid lagring: Transformatorerna skall lagras på ett plant och stabilt underlag som tål belastningen och om möjligt i dess originalförpackning. Vid längre lagringstid skall kontaktytorna skyddas mot korrosion. Före idrifttagning skall kontaktytorna noggrant rengöras. Om transformatorerna, under ogynnsamma förhållanden lagras horisontellt kan det bildas korrosion på sekundära uttag och extrautrustning på grund av att dräneringen inte fungerar korrekt i detta läge. Vid horisontell lagring måste sekundära uttagslådan kontrolleras för kondensering och inträngande fukt. Om transformatorerna skall lagras upp till två år måste lämliga åtgärder vidtagas, så som att koppla in värmeelement, om tillgängliga, eller att placera torkmaterial i uttagslådan. För längre lagringstid upp till fem år måste transformatorerna lagras inomhus eller under tak. Den längsta tiden för lagring i originalförpackningen utan extra skydd är sex månader. Kondensatorer som inte spänningsats under lång tid kan uppvisa ökade förluster. Dock återfår kondensatorn normala värden efter en tid vid kontinuerlig driftspänning. Observera att trots att trenden av ökande förluster motverkas efter en tid i drift kan instrumenten i fält visa avvikande värden mot de uppmätta i fabrik på grund av att provspänningen i fält vanligen är väsentligt lägre. Montage Mellanspänningstransformatorn (EMUn) och kondensatorspänningsdelaren levereras som en enhet för alla CVTer där endast en kondensatorenhet används. CVTer med högre systemspänning, och som har mer än en CVD-del, levereras med bottendelen av CVDn monterad på EMUn. EMUn med monterad bottendel av CVDn installeras först innan övre delen/delarna av CVDn monteras. Lyftanvisning är medpackad i varje kolli. Kontrollera att de övre och undre isolatorerna har samma serienummer (för CVDer med mer än en kondensatorenhet). Underhåll CPB är konstruerad för en livslängd på mer än 30 år och är i princip underhållsfria. Vi rekommenderar dock följande kontroller och åtgärder: Visuell kontroll Vi rekommenderar regelbunden inspektion, för att kontrollera att inget oljeläckage förekommer och att det inte samlats smuts på isolatorerna. Kontrollmätningar på CVD Eftersom kondensatorenheterna är permanent tillslutna är det inte möjligt att ta oljeprov från dem. Under normala driftsförhållanden sker inget märkbart åldrande i kondensatorerna (verifierat med uthållighetsprov). Dock kan skillnader mellan sekundärspänningarna i parallella faser indikera fel i en kondensatordel i någon av spänningstransformatorerna. Därför rekommenderas sådan jämförelse. Om skillnad upptäcks rekommenderas ytterligare mätningar av kapacitansvärden. Mätning kan göras mellan toppen och L -uttaget i sekundära uttagslådan. Kontrollmätningar på EMU Ett enkelt prov är att mäta isolationsresistansen hos sekundärlindningarna i mega-ohm (max provspänning VDC). Eftersom transformatorns högspänningslindning inte är kapacitivt graderad, ger en mätning av förlustvinkeln (tan delta) inget signifikant resultat. Dock är det möjligt att ta ett oljeprov från mellanspänningstransformatorn för gaskromatografianalys, för att fastställa dess kondition. Transformatortanken kan på begäran förses med en provtagningsventil, och vi kan leverera passande provtagningsutrustning. En enklare metod är att ta oljeprovet från oljepåfyllningsdonet. Provtagningsintervall varierar beroende på de lokala driftsförhållandena, vanligtvis behövs ingen oljeanalys under de första 20 åren i drift. 42 Mättransformatorer för utomhusbruk Produktguide

43 CPB kv Kondensatorspänningstransformator Miljöaspekter Impregneringsmedel Både Faradol 810 (den syntetiska oljan i spännings-delarna), och Nynäs NYTRO 10 XN (vanlig transformatorolja i mellanspänningstransformatorn) är fria från PCB och andra starkt giftiga ämnen, och har liten påverkan på miljön. Skrotning När oljan tömts, kan den brännas i en för detta lämplig anläggning. I detta hänseende har Faradol liknande förbränningsegenskaper som vanligt mineralolja. Skrotningen bör utföras enligt lokala lagar och förordningar. Porslinet kan krossas och användas som fyllmaterial. Metallerna i transformatorn och höljet till spänningsdelaren kan återvinnas. Aluminiumdelar är märkta med materialspecifikation. För att återvinna koppar i lindningarna, bränns den oljeindränkta pappersisolationen. Kondensatorelementens aluminium, med sin kombination av folie, papper och polypropylenfilm kan återvinnas efter att isolationen har bränts. Plastfilmen avger inga skadliga ämnen vid förbränningen. Sekundärspänningar och bördor Normer IEC Märkdata vid 50 eller 60 Hz, Spänningsfaktor 1.5 eller 1.9 Transformatorn har normalt en eller två lindningar för kontinuerlig belastning och en jordfelslindning. Andra konfigurationer och/eller kosntruktioner enligt andra normer (ANSI, CAN, etc) kan offereras på begäran. Ungefärliga maximala totala bördor (VA) Mätlindning Högsta klass Spänningsfaktor 1.5* ) Spänningsfaktor 1.9* ) CPB(L) CPB CPB(L) CPB /3P T Jordfelslindning, oberoende av spänningsfaktor 3P T1/6P T * ) IEC normerna anger som standardvärden för märkspänningsfaktor 1,5/30 sek för effektivt jordade system, 1,9/30 sek för system utan effektiv jordning med automatisk jordfelsutlösning och 1,9/8 h för system med isolerad nollpunkt utan automatisk jordfelsutlösning. Ovanstående värden är totala maxvärden för sekundärlindningar(ar), spänning 100/ 3 eller 110/ 3 V och en eller ingen jordfelslindning, klass 3P, avsedd för inkoppling i öppet delta, spänning 100 eller 110 (100/3 eller 110/3) V. Konsultera ABB om andra konfigurationer önskas. Om transformatorn har mer än en kontinuerligt belastad lindning, eventuellt också med olika klasser, måste tillämpningen av ovanstående tabell utgå från summan av bördorna och den mest noggranna klassen. Eftersom jordfelslindningen inte belastas annat än vid fel, kan man enligt IEC bortse från påverkan av dess belastning på de övriga lindningarnas noggrannhet. Ovan angivna värden bör endast betraktas som maxvärden. Observera att moderna mätare och skydd kräver mycket lägre bördor än de nämnda, och att man för att få största möjliga noggrannhet inte bör specificera högre börda än nödvändigt. Andra normer Offereras på begäran. Produktguide Mättransformatorer för utomhusbruk 43

44 CPB kv Provspänningar Provspänningar: IEC Typ Konstruktionsspänning (Um) 1min vått/torrt LIWL 1.2/50 µs Lång stöt 250/2500 µs PD provspänning Max. PD nivå RIV provspänning kv kv kv kv kv pc* ) kv Max. µv CPB / x U m CPB / x U m CPB / x U m CPB / x U m CPB / x U m CPB / x U m CPB / x U m CPB / x U m CPB / x U m CPB / x U m Provspänningarna ovan gäller vid < 1000 meter över havet. * ) 5 pc vid provspänning 1.2 x Um/ 3 RIV nivå Andra normer Offereras på begäran. 44 Mättransformatorer för utomhusbruk Produktguide

45 CPB kv Konstruktionsdata och dimensioner Antal kondensatorenheter, kapacitanser och mått Normala krypsträckor 25 mm/kv (min. nominella värden fas - fas) Extra lång krypsträcka Typ Antal kondensatorenheter Standardkapacitans För provspänningar enligt IEC Överslagssträcka Polymer/Porslin Krypsträcka Skyddad krypsträcka pf (+10; - 5%) mm mm mm mm CPB 72 1) / CPB 72 1) CPB 72 2) CPB 123 1) / CPB 123 1) CPB 123 2) CPB 145 1) / CPB 145 1) CPB 145 2) CPB 145 2) CPB 170 1) / CPB 170 1) CPB 170 2) CPB 170 2) CPB 245 1) / CPB 245 1) CPB 245 2) CPB 245 2) Normalt porslin för närmast högre spänning. Andra på begäran. CPB 300 1) CPB 300 2) CPB 300 2) CPB 362 1) CPB 362 2) CPB 362 2) CPB 420 1) CPB 420 2) CPB 420 2) CPB 550 1) CPB 550 2) CPB 550 2) CPB 800 2) ) Liten oljetank, 2) Medelstor oljetank, 3) Primäruttag inkluderat, 4) Gäller endast för standard uttagslåda Produktguide Mättransformatorer för utomhusbruk 45

46 CPB kv Dimensioner F CPB CPB F C C E E A B B A B D D D D Obs! Antal kondensatorenheter kan för några spänningar vara fler än i ritningen ovan. Var vänlig kontrollera i tabellen på nästa sida. 46 Mättransformatorer för utomhusbruk Produktguide

47 Antal kondensatorenheter och dimensioner A B C D E F Typ Antal kondensatorenheter Standard kapacitans Provspänningar Total höjd 3) Överslagssträcka Polymer/Porslin Höjd till fläns 4) Avstånd mellan monteringshål Höjd till jordplanet Polymer/Porslin Expansionskärlets diameter enl. IEC pf (+10; - 5%) mm mm mm mm mm mm CPB 72 1) / / CPB 72 1) CPB 72 2) CPB 123 1) / / CPB 123 1) CPB 123 2) CPB 145 1) / / CPB 145 1) CPB 145 2) CPB 145 2) CPB 170 1) / / CPB 170 1) CPB 170 2) CPB 170 2) CPB 245 1) / / CPB 245 1) CPB 245 2) CPB 245 2) CPB 300 1) CPB 300 2) CPB 300 2) CPB 362 1) CPB 362 2) CPB 362 2) CPB 420 1) CPB 420 2) CPB 420 2) CPB 550 1) CPB 550 2) CPB 550 2) CPB 800 2) ) Liten oljetank, 2) Medelstor oljetank, 3) Primäruttag inkluderat, 4) Gäller endast för standard uttagslåda Produktguide Mättransformatorer för utomhusbruk 47

48 CPB kv Skeppningsdata Kondensatorspänningstransformator CPB Typ Standardkapacitans Nettovikt inkl. olja Olja Skeppningsvikt 3-pack Skeppningsvikt 3-pack Skeppningsdimensioner 3-pack Skeppningsvolym Provspänningar enl. IEC Polymer/ Porcelain Polymer Porcelain L x B x H Total pf (+10; - 5%) kg kg kg kg m m 3 CPB 72 1) / x1.67x1.98 3) 3.1 3) CPB 72 1) / x1.67x1.98 3) 3.1 3) CPB 72 2) / x1.67x1.98 3) 3.1 3) CPB 123 1) / x1.67x2.33 3) 3.6 3) CPB 123 1) / x1.67x2.33 3) 3.6 3) CPB 123 2) / x1.67x2.33 3) 3.6 3) CPB 145 1) / x1.67x2.54 3) 4.0 3) CPB 145 1) / x1.67x2.54 3) 4.0 3) CPB 145 2) / x1.67x2.54 3) 4.0 3) CPB 145 2) / x520 3x610 3x(2.73x0.65x1.08) 4) 3x1.9 4) CPB 170 1) / x385 3x415 3x(2.73x0.65x1.08) 4) 3x1.9 4) CPB 170 1) / x410 3x490 3x(2.73x0.65x1.08) 4) 3x1.9 4) CPB 170 2) / x490 3x570 3x(2.73x0.65x1.08) 4) 3x1.9 4) CPB 170 2) / x520 3x610 3x(2.73x0.65x1.08) 4) 3x1.9 4) CPB 245 1) / x435 3x475 3x(3.29x0.65x1.08) 4) 3x2.3 4) CPB 245 1) / x475 3x585 3x(3.29x0.65x1.08) 4) 3x2.3 4) CPB 245 2) / x545 3x655 3x(3.29x0.65x1.08) 4) 3x2.3 4) CPB 245 2) / x1.67x x1.54x0.72 5) ) CPB 300 1) / x1.67x x1.54x0.72 5) ) CPB 300 2) / x1.67x x1.54x0.72 5) ) CPB 300 2) / x x570 3x x855 3x(2.73x0.65x1.08) x1.54x0.72 6) 3x ) CPB 362 1) / x x540 3x x780 3x(2.73x0.65x1.08) x1.54x0.72 6) 3x ) CPB 362 2) / x x525 3x x765 3x(2.73x0.65x1.08) x1.54x0.72 6) 3x ) CPB 362 2) / x x570 3x x855 3x(2.73x0.65x1.08) x1.54x0.72 6) 3x ) CPB 420 1) / x x600 3x x870 3x(2.94x0.65x1.08) x1.54x0.72 6) 3x ) CPB 420 2) / x x 585 3x x855 3x(2.94x0.65x1.08) x1.54x0.72 6) 3x ) CPB 420 2) / x x555 3x x845 3x(2.73x0.65x1.08) + 2x(2.18x1.54x0.72) 6) 3x x2.4 6) CPB 550 1) / x x700 3x x1060 3x(3.43x0.65x1.08) x1.54x0.72 6) 3x ) CPB 550 2) / x x685 3x x1045 3x(3.43x0.65x1.08) x1.54x0.72 6) 3x ) CPB 550 2) / x x675 3x x1055 3x(2.73x0.65x1.08) + 2x(2.18x1.54x0.72) 6) 3x x2.4 6) CPB 800 2) / x x610 3x x945 3x(2.94x0.65x1.08) + 3x(2.39x1.54x0.72) 6) 3x x2.6 6) 1) Liten oljetank 2) Medelstor oljetank 3) Vertikal 3-pack 4) Horisontal 1-pack (vanligtvis, beroende av transporthöjd) 5) Bottendel vertikal 3-pack; överdel horisontell 3-pack 6) Bottendel vertikal 1-pack; överdel horisontell 3-pack (vanligtvis, beroende av transporthöjd) 48 Mättransformatorer för utomhusbruk Produktguide

49 CPB kv Principschema Principschema för kondensatorspänningstransformator 1 BN Jord 1. Mellanspänningstransformator med kompenseringsreaktor (EMU) 2. Mellanspänningstransformatorns primärlindning 3. Kompenseringsreaktor 4. Justerlindningar 5. Sekundärlindningar 6. Ferroresonansdämpkrets För ANSI-norm kan en jordningskniv läggas till i EMUn. Tillval Tillbehör för bärfrekvensutrustning Jordkniv Spole Gnistgap Spole finns för 12, 24 eller 48 mh. Jord Produktguide Mättransformatorer för utomhusbruk 49

50 50 Mättransformatorer för utomhusbruk Produktguide

51 CCA och CCB kv Kopplingskondensatorer Kopplingskondensatorer typ CCA (standard kapacitans) och CCB (extra hög kapacitans) är avsedda för bärfrekvensapplikationer, filter och andra generella kondensatorapplikationer. De är gjorda för anslutning mellan fas och jord i högspänningsnät med isolerad eller jordad nollpunkt. CCA och CCB är konstruerad för vitt skiftande miljöer; från polar- till ökenklimat. Blanddielektrikat i kondensatorelementen har låg elektrisk påkänning och har visat sig okänslig mot temperaturvariationer. För bärfrekvensanvändning är CCA och CCB passande för hela frekvensområdet från 30 khz till 500 khz. Ungefärliga prestanda Installation Utomhus Konstruktion Kolumntyp Isolation Aluminiumfolie / papper / polypropylenfilm / syntetisk olja Konstruktionsspänning kv Spänningsfaktor F v (Vf) Upp till 1.9/8 hrs Isolatorer Porslin På begäran silikongummi (SIR) Krypsträcka 25 mm/kv (Längre på begäran) Driftsförhållanden Omgivningstemperatur Höjd över havet -40 C till +40 C (Övrigt på begäran) Max m (Övrigt på begäran) Produktguide Mättransformatorer för utomhusbruk 51

52 CCA och CCB kv Kopplingskondensatorer Material Alla yttre metallytor består av en aluminium-legering, motståndskraftig mot de flesta kända miljöfaktorer. Bultar, muttrar etc är av syrafast stål. Aluminiumytorna behöver normalt inte målas. Krypsträcka I normalutförande offereras CCA och CCB med krypsträcka 25 mm/kv, fas-fas (IEC pollution class Heavy). Längre krypsträcka kan offereras på begäran. Silikongummiisolatorer (SIR) Hela CCA/CCB sortimentet kan levereras med silikongummiisolatorer (SIR). Våra SIR-isolatorer tillverkas med en spiralgjutningsteknik som ger isolatorer utan skarvar och med utomordentliga prestanda. Alla CCA/CCB med den här typen av isolatorer har samma långa krypsträcka, 25 mm/kv fas-fas, som porslin. Mekanisk hållfasthet Den mekaniska hållfastheten ger tillräcklig säkerhetsmarginal för normala vindlaster och påkänningar från primäruttag. Märkskyltar Vi använder korrosionsbeständiga märkskyltar med lasergraverad text. Allmänna data finns på den nedre kondensatorenheten medan uppmätt kapacitans finns på varje kondensatorenhet. Primäruttag CCA/CCB i levereras normalt med en plan 4-håls aluminiumanslutning, som passar för bultar med C-C från 40 till 50 mm och för att ansluta normala kabelklämmor av aluminium. Andra primäruttag kan offereras på begäran, exempelvis aluminiumbult, Ø=30 mm. Maximal statisk provkraft på primätuttagen i alla riktingar är: 72 kv: kv: kv: kv: 800 kv: 500 N 1000 N 1250 N 1500 N 1300 N Större krafter kan offereras på begäran. Lågspänningsuttag/Jordklämma och stödisolatorer Kopplingskondensatorn utrustas normalt med en jordklämma med överfall i förnicklad mässing, för ledare 8-16 mm (area mm 2 ) som kan flyttas till varje monteringssida, fram eller bak. En skena av rostfritt stål, 80 x 145 x 8 mm, kan offereras på begäran. Den kan levereras oborrad eller borrad enligt normerna IEC eller NEMA. Stödisolatorerna för att montera CCA/CCB isolerade från stödstativet (i huvud sak för bärfrekvensapplikation) ingår i leveransen. Bärfrekvensöverföring (PLC) och spärrspole Modern bärfrekvensutrustning är anpassad för ett brett omfång av kopplingskondensatorer. Ingen speciell kapacitans erfordras. Endast minsta kapacitans måste specifiseras på grund av valet av frekvens. En spärrspole kan i de flesta fall monteras direkt ovanpå kopplingskondensatorn för systemspänningar 245 kv och lägre. Andra kapacitansvärden Andra kapacitansvärden än de angivna på sid 54, offereras på begäran. 52 Mättransformatorer för utomhusbruk Produktguide

53 CCA och CCB kv Installation och underhåll Transport - lagring CCA/CCB är normalt packade för horisontell transport (3-pack). Om horisontell transport 1-pack önskas måste detta anges vid order. Kopplingskondensatorn(erna) skall lagras på ett plant och stabilt underlag som tål belastningen och om möjligt i dess originalförpackning. Vid längre lagringstid skall kontaktytorna skyddas mot korrosion. Före idrifttagning skall kontaktytorna noggrant rengöras. Detta gäller för lagring upp till två år. För längre lagringstid, upp till fem år, skall kopplingskondensatorerna förvaras inomhus eller under tak. Längsta lagringstid i originalförpackningen utan skydd är sex månader. Om kopplingskondensatorerna lagras inomhus, se till att byggnaden är väl ventilerad. Kondensatorer som inte spänningsats under lång tid kan uppvisa ökade förluster. Dock återfår kondensatorn normala värden efter en tid vid kontinuerlig driftspänning. Observera att trots att trenden av ökande förluster motverkas efter en tid i drift, kan instrumenten i fält visa avvikande värden mot de uppmätta i fabrik på grund av att provspänningen i fält vanligen är väsentligt lägre. Ankomstkontroll Vid mottagandet kontrollera om emballage och innehåll har skador. Vid eventuella skador kontakta ABB för instruktioner innan godset hanteras vidare. Alla skador skall dokumenteras (fotograferas). Montage Kondensatorenheterna, när kopplingskondensatorn består av fler än en enhet, är alltid levererade som separata enheter och ihopmonteras vid installationen. Underhåll CCA/CCB är konstruerad för en livslängd på mer än 30 år, och är i princip underhållsfria. Vi rekommenderar dock följande kontroller och åtgärder: Visuell kontroll Vi rekommenderar regelbunden inspektion, för att kontrollera att inget oljeläckage förekommer och att det inte samlats smuts på isolatorerna. Kontrollmätningar på kondensatorenheterna Eftersom kondensatorenheterna är permanent tillslutna är det inte möjligt att ta oljeprov från dem. Under normala driftsförhållanden sker inget märkbart åldrande i kondensatorerna (verifierat med uthållighetsprov). Dock kan man periodvis mäta kapacitans och förlustfaktor för att verifiera felfria kondensatorenheter. Mätning görs mellan toppen och L -uttaget/jordklämman. Miljöaspekter Impregneringsmedel Faradol 810 (den syntetiska oljan i spännings-delarna) är fri från PCB och andra starkt giftiga ämnen, och har liten påverkan på miljön. Skrotning När oljan tömts, kan den brännas i en för detta lämplig anläggning. I detta hänseende har Faradol liknande förbränningsegenskaper som vanligt mineralolja. Skrotningen bör utföras enligt lokala lagar och förordningar. Porslinet kan krossas och användas som fyllmaterial. Aluminiumdelar är märkta med materialspecifikation. Metalllerna i kondensatorenheterna kan återvinnas. Kondensatorelementens aluminium, kan återvinnas efter att kombinationen av folie, papper och polypropylenfilm har bränts. Plastfilmen avger inga skadliga ämnen vid förbränningen. Produktguide Mättransformatorer för utomhusbruk 53

54 CCA och CCB kv Tekniska data CCA: Antal kondensatorenheter, kapacitans, total höjd, överslags- och krypsträckor Min. nominella värden Typ Antal kondensatorenheter Standard kapacitans A Total höjd Överslagssträcka Polymer/Porslin Krypsträcka Skyddad krypsträcka CCA CCA CCA CCA CCA pf (+10; -5%) mm mm mm mm CCA / CCA / CCA / CCA / CCA / CCA / CCA / CCA / CCA / Porslin med extra lång krypsträcka Normalt porslin för närmast högre spänning. Andra på begäran. Porslin med extra lång krypsträcka Normalt porslin för närmast högre spänning. Andra på begäran. CCB: Antal kondensatorenheter, kapacitans, total höjd, överslags- och krypsträckor Min. nominella värden Typ Antal kondensatorenheter Extra hög kapacitans A Total höjd Överslagssträcka Polymer/Porslin Krypsträcka Skyddad krypsträcka CCB CCB CCB CCB CCB pf (+10; -5%) mm mm mm mm CCB / CCB / CCB / CCB / CCB / CCB / CCB / CCB / Provspänningar: IEC Typ Konstruktionsspänning 1 min vått/torrt LIWL 1.2/50 µs Lång stöt 250/2500 µs PD provspänning Max. PD nivå RIV provspänning RIV nivå (Um) kv kv kv kv kv pc kv Max. µv CCA / x Um/ CCA / x Um/ CCA/CCB / x Um/ CCA/CCB / x Um/ CCA/CCB / x Um/ CCA/CCB / x Um/ CCA/CCB / x Um/ CCA/CCB / x Um/ CCA/CCB / x Um/ CCB / x Um/ Provspänningarna ovan gäller vid < 1000 meter över havet. 54 Mättransformatorer för utomhusbruk Produktguide

55 CCA och CCB kv Dimensioner CCA / CCB CCA / CCB D=366 D= A 215 A 410 L-uttag/jordklämma med ett överfall av förnicklad mässing för ledare 8-16 mm (area mm 2 ) Obs! Antal kondensatorenheter, kan för några spänningar, vara fler än i ritningen ovan. Var vänlig kontrollera i tabellen på sid 54. Produktguide Mättransformatorer för utomhusbruk 55

56 CCA och CCB kv Skeppningsdata Kopplingskondensator CCA Typ Nettovikt inkl. olja Olja Skeppningsvikt 3-pack Skeppningsdimensioner 3-pack Skeppningsvolym 3-pack/Totalt kg kg kg LxBxH m 3 CCA x 1.55 x ) CCA x 1.55 x ) CCA x 1.55 x ) CCA x 1.55 x ) CCA x 1.55 x ) CCA x (1.8 2 x 1.55 x 0.80) ) CCA x (2.03 x 1.55 x 0.80) ) CCA x( 2.24 x 1.55 x 0.80) ) CCA x (2.79 x 1.55 x 0.80) ) Kopplingskondensator CCB Typ Nettovikt inkl. olja Olja Skeppningsvikt 3-pack Skeppningsdimensioner 3-pack Skeppningsvolym 3-pack/Totalt kg kg kg LxBxH m 3 CCB x 1.55 x ) CCB x 1.55 x ) CCB x 1.55 x ) CCB x (2.03 x 1.55 x 0.80) ) CCB x (2.03 x 1.55 x 0.80) ) CCB x (2.24 x 1.55 x 0.80) ) CCB x (2.79 x 1.55 x 0.80) ) CCB x (2.79 x 1.55 x 0.80) ) 1) Kopplingskondensatorer packas normalt i horisontell 3-pack 2) Topp och bottendel(ar) packas i separata kollin, horisontell 3-pack 3) Topp-, mitt- och bottendel packas i separata lådor, horisontell 3-pack. 56 Mättransformatorer för utomhusbruk Produktguide

57 Produktguide Mättransformatorer för utomhusbruk 57

58 PQSensor (Engelsk text) The PQSensor offers a unique, convenient and cost effective method of faithfully reproducing harmonic content using Capacitive Voltage Transformers (CVT) without the need for Resistive-Capacitor Dividers (RCD) The PQSensor offers a practical and economical solution for wide bandwidth measurements using CVTs. Eliminates the need for special high voltage instrument transformers or wide bandwidth voltage dividers. Can be retrofitted to in-service CVTs or installed in new units. CVTs can continue to be used in normal ways to feed relays and other standard devices and at the same time to be used for power quality monitoring. It can be used to detect CVT internal ferroresonance. General description A power quality sensor is available to very accurately measure power quality parameters such as harmonics and flicker over a wide bandwidth from sub synchronous to high frequencies. The PQSensor current probes are installed in capacitor voltage transformers (CVTs) at the ground connection points in the secondary terminal box. The PQSensor signal-conditioning unit can be mounted on the CVT support structure making the retrofit installation simple. Background Power quality assessment has become an increasingly important requirement in the management of electric supply systems. This recognition has led to the introduction of several standards for power quality measurement and monitoring. All standards such as IEEE 519, IEC and and UK Engineering Recommendation G5/4 require measurements up to the 50th harmonic. Flicker standard IEC require measurement of modulating frequency between 0.5 Hz to 33 Hz. a substation environment and does not meet safety requirements for isolation between high voltage and low voltage parts. Most power quality monitors are currently receiving their inputs from wound or inductive type voltage transformers (VTs). The advantage with VTs is that they can also provide inputs into conventional revenue meters and relays and therefore may already be present if harmonic measurement is being considered as an add-on. What is not well understood is that wound VT s have a limited frequency range. Graph 1 shows the performance of typical wound VT (Reference: CIGRE Working Group 36). It can be seen that the frequency response becomes unacceptable around 500 Hz, well below the frequency limit established in the major standards. The upper limit increases for lower voltage class units but worsens for higher voltage class units. Capacitor voltage transformers have become the dominant technology for voltage measurement at transmission voltage levels because they provide reliable and accurate performance at reasonable cost. CVTs, because they are essentially tuned to the system frequency, are not in themselves capable of harmonic measurement. Because of the prevalence and reasonable cost of this technology, much effort has been expended to add the functionality of harmonic measurement. There is a solution for employing CVTs for harmonic measurement. A power quality sensor, to be used in conjunction with CVTs, has been developed and patented which overcomes the aforementioned objections. One of the important advantages of the technology, in addition to its cost effectiveness, is the speed of installation in in-service CVTs. Relative transformation ratio Options for measuring harmonics If utilities and users are to monitor ferroresonance oscillations, power quality and other wideband transients in high voltage systems, there is a need for cost effective and accurate means to do so. Sophisticated power quality monitors are now available from various manufacturers. The challenge, however, is to provide inputs to these monitors which accurately reflect the phenomena occurring on the monitored system in a cost effective and safe way U N = 400 kv U N = 220 kv U N = 20 kv The best performance from a conventional device in terms of a wide bandwidth frequency response is offered by a resistive-capacitor divider (RCD), which is very expensive, has a very limited output and would not normally be present in Frequency 58 Mättransformatorer för utomhusbruk Produktguide

59 PQSensor CVT Input Capacitive voltage transformer cannot faithfully reproduce harmonic content on their output. Addition of PQSensor allows CVTs to be used in power quality and high frequency measurements It is as simple as Kirchoff s law. Easy and quick to retrofit to in service CVTs t (ms) CVT Output PQSensor Output PQSensor TM t (ms) t (ms) C 1 V c C 2 EMU V o V i V c Current probe 1 Current probe 2 Signal conditioning modul Wide bandwith output 0-20 ma Produktguide Mättransformatorer för utomhusbruk 59

60 PQSensor Tekniska data Absolute gain error 0.5% at operating frequency, measured at either outputs into 75 Ω terminations. Gain stability over operating temperature range, at operating frequency, (measured at Diff Output 0.3% of full-scale output. with 75 Ω termination) Gain stability over operating temperature range, at operating frequency, (measured at the integral 0.4% of full scale output. This does not include any effects of the CVT. output with 75 Ω termination) Frequency response 5 Hz up to 20 khz Frequency response measured of Diff Output 0.17 db max at 5 khz with respect to gain at operating frequency. Frequency response of Output 0.25 db max. It will not have DC response. Phase error Less than 1.5 degrees at 3 khz and less than 3 degrees at 5 khz. Improved phase response is offered on request for special applications Maximum burden 150 Ω pure resistive. This corresponds to a maximum voltage at the measurement device (e.g. power quality monitor) of 3 V rms at a current of 20 ma. The burden may be selected to be any value up to the maximum to suit the measurement device (the monitor). All figures related to accuracy and error mentioned in this document would also apply for burdens up the maximum values. Output current levels Differential current output of 20 ma rms, driving 75 Ω through 300 meters of cable. Cable capacitance is typically 100 pf/m. Operating temperature range -40 to +55 C Power supply input voltage 48 V dc ±10% or V dc/ac ±10%. The unit can be supplied from the CVT nominal output of 69 V ac. Power consumption 200 mw. Size Signal conditioning module: 10.2 x 6.3 x 3.6 inches (260 x 160 x 92 mm). Current transformers: outer and inside diameters of 2 inches (50 mm) and.8 inches (20 mm), a depth of.8 inches (20 mm). Outdoor specification Conform to IP 65. European Patent Number: EP US Patent Number: US 6,919, Mättransformatorer för utomhusbruk Produktguide

61 Produktguide Mättransformatorer för utomhusbruk 61

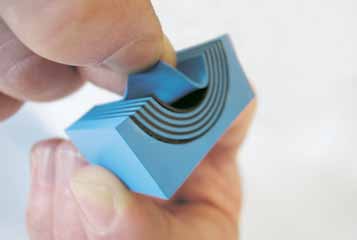

62 Tillval Tillbehör för installation av kablar Enkel kabelinstallation Roxtec CF 16 är ett kit för kabelgenomföring som kombinerar säker tätning av kablar i kopplingslådor med ett enkelt installationsförfarande. Varje CF 16 medger dragning av flera kablar genom samma öppning. Multidiameter Roxtec CF 16 är anpassningsbar genom Multidiameter, Roxtecs unika teknik som bygger på tätningsmoduler med avskalbara lager. Den tekniska lösningen gör att kablar av ett brett spann av diametrar kan tätas med perfekt passform, till och med när det krävs justeringar eller vid avvikelser från angivna dimensioner. Modulerna levereras med en mittkärna som ersättning för en kabel, vilket gör genomföringen anpassningsbar både till olika kabelstorlekar och för ett varierande antal kabeldragningar. Levereras som kit Genomföringskitet Roxtec CF 16 finns i två versioner: båda har kundanpassade uppsättningar av tätningsmoduler för att passa de vanligaste storlekarna och antalet kablar i kopplingslådorna (se bilderna nedan). För övriga dimensioner, vänligen kontakta ABB High Voltage Products i Ludvika. Lätt att underhålla Roxtec CF 16 kan öppnas och återslutas vid upprepade tillfällen, vilket underlättar installation och underhåll. En annan fördel är den inbyggda extra kapaciteten vid behov av fler kablar i framtiden Fördelar i sammandrag Tätar ett flertal kablar och diametrar Snabb och enkel installation Dragavlastning för kabel Skyddar mot gnagare IP 66/67 Halogenfri UL/NEMA 4, 4X, 12, 13 Brandklassat material UL 94-V0 ABB CF 16 Kit 1 för kopplingslåda Tillbehörsnummer. ABB CF 16 Kit 2 för kopplingslåda Tillbehörsnummer. Roxtec CF 16 Kit 1: rymmer max en kabel om 9,5-32,5 mm, två kablar om mm och sex kablar om 3,5-16,5 mm. Roxtec CF 16 Kit 2: rymmer max en kabel om 9,5-32,5 mm och fyra kablar om mm. 62 Mättransformatorer för utomhusbruk Produktguide
