1 Mättransformatorer för utomhusbruk Produktguide

2 Innehåll Innehållsförteckning Produkter Kapitel - sida Introduktion A - 2 Definitioner B - 1 Silikongummiisolatorer (SIR) C - 1 Konstruktionsegenskaper och fördelar Strömtransformator IMB D - 1 Induktiv spänningstransformator EMF E - 1 Kondensatorspänningstransformator CPA/CPB F - 1 Teknisk information Kataloger Strömtransformator IMB G - 1 Induktiv spänningstransformator EMF H - 1 Kondensatorspänningstransformator CPA/CPB I - 1 Kondensatorspänningstransformator CPA/CPB (ANSI standard) J - 1 Tillval Kabelgenomföringskit - Roxtec CF 16 K - 1 Kvalitetskontroll och provning L - 1 Uppgifter för offerering och beställning M - 1 A-1 Edition 5, ABB Mättransformatorer Produktguide

3 Introduktion Dag efter dag, året runt med ABB:s mättransformatorer ABB har tillverkat mättransformatorer under mer än 60 år. Tusentals apparater fyller sin mycket viktiga funktion i elsystemen dag efter dag, året runt. De används främst för: debiteringsmätning, styrning, indikering och reläskydd. Alla mättransformatorer som levereras av ABB är skräddarsydda för att motsvara kundens behov. En mättransformator måste tåla mycket höga påkänningar i alla typer av klimat. Våra apparater är konstruerade och tillverkade för att ha en livslängd på minst 30 år. Faktum är, att de flesta är i bruk ännu längre. Produkter Typ Maximal konstruktionsspänning (kv) Strömtransformer IMB Hårnål/Tanktyp Isolation: Papper, mineralolja, kvartsfyllning IMB Induktiv spänningstransformator EMF Isolation: Papper, mineralolja, kvartsfyllning EMF Kondensatorspänningstransformator CP CVD: Blanddielektrikum, propylenfilm, papper och syntetisk olja EMU: Papper, mineralolja CP ,5-765 Kopplingskondensator CCA eller CCB För bärfrekvensapplikationer. (Identiska med CVD ovan, men utan mellanspänningsuttag.) CCA (hög kapacitans) ,5-765 CCB (extra hög kapacitans) Vi kundanpassar och skräddarsyr samtliga mättransformatorer. Andra storlekar än de ovan nämnda offereras på begäran. ABB Mättransformatorer Produktguide Edition 5, A-2

4 Definitioner Tekniska specifikationer allmänt Norm- / kundspecifikation Konstruktionsspänning (U m ) Märkisolationsnivå Stötspänningsprov Växelspänningsprov torrt/vått Kopplingsöverspänningar Stympad stötspänning, fas till jord Märkfrekvens Det finns internationella och nationella normer, liksom olika kundspecifikationer. ABB High Voltage Products möter de flesta krav, om vi bara känner till dem. Vid minsta tveksamhet bör en specifikation bifogas förfrågan. Utrustningens högsta spänning (fas till fas, effektivvärde) är den maximala driftspänning för vilken transformatorn är konstruerad beträffande isolation. Denna nivå får inte överskridas kontinuerligt. Kombinationen av spänningsvärden som karaktäriserar transformatorns isolation beträffande förmåga att motstå dielektriska påkänningar. Provet genomförs med en standardiserad kurvform 1.2/50 µs för att simulera åsköverspänning. Provet ska visa att apparaten klarar de frekvensöverspänningar som kan förekomma. Torrt prov för att kontrollera inre isolation och vått för yttre isolation. För högre spänningar ( 300 kv) ersätts det våta växelspänningsprovet av lång stöt i våt miljö. Kurvformen 250/2500 µs simulerar kopplingsöverspänningar. Stympad stötspänning med branthet 2 µs respektive 3 µs indikerar skyddsnivån på isolationen fas till jord. Märkfrekvensen är den nominella frekvensen på nätet som mätransformatorerna är konstruerade för. Standardfrekvenser är 50 Hz och 60 Hz. Andra frekvenser som 16 2/3 Hz och 25 Hz för järnvägsdrift är också möjliga. Omgivningstemperatur Installationshöjd Krypsträcka Val av krypsträcka En omgivande dygnsmedeltemperatur över normens +35 C påverkar transformatorns konstruktion, och måste därför specificeras. Om transformatorn installeras >1000 m över havet reduceras den yttre isolationshållfastheten på grund av lägre lufttryck. Specificera alltid höjden för installationen samt normal isolationsnivå. ABB gör de korrigeringar som krävs när höjden över havet överstiger 1000 m. Den inre isolationen påverkas inte av installationshöjden, och de dielektriska rutinproven kommer att utföras vid märkisolationsnivå. Krypsträckan definieras som den kortaste sträckan längs ytan av en isolator mellan två ledande delar. Den efterfrågade krypsträckan specifiseras av användaren som: - mm (total krypsträcka) - mm/kv (krypsträcka i relation till systemspänning). Omgivande yttre miljö (nedsmutsning) påverkar valet av mättransformator-isolatorns krypsträcka. Fyra nedsmutsningsnivåer (pollution levels) är angivna enligt IEC Det finns ett samband mellan varje nedsmutsningsnivå och motsvarande minimum nominell specifik krypsträcka. Pollution level I - Light II - Medium III - Heavy IV - Very Heavy Krypsträcka 16 mm/kv 20 mm/kv 25 mm/kv 31 mm/kv Vindlast Vindlasten för mättransformatorer, avsedda för utomhusbruk under normala förhållanden, baseras på en vindhastighet av 34 m/s. B-1 Edition 5, ABB Mättransformatorer Produktguide

5 Definitioner Tekniska specifikationer strömtransformator Strömmar Märkström Märkströmmar är de värden på primär- och sekundärströmmarna på vilka transformatorns prestanda baseras. Märkström är den kontinuerliga ström som strömtransformatorn är konstruerad för. Strömmen uttrycks i A rms. Maximum kontinuerlig termisk ström är refererad till den genomsnittliga 24 timmars omgivningstemperaturen på +35 C. Belastningsfaktor Sekundär märkström Märkkorttidsström (I th ) Dynamisk märkström (I dyn ) Omkoppling Primär omkoppling Sekundär omkoppling Bördor och noggrannhet (IEC) Bördan Noggrannhetsklass Rct Överströmstal (FS) Överströmstal (ALF) En faktor som multiplicerad med primärströmmen anger maximal kontinuerlig belastningsström. Normalvärden för belastningsfaktorn är 120, 150 och 200% av primärströmmen. Om ej annat specifiserat är den kontinuerliga termiska märkströmmen lika med primär märkström. Standardvärden är 1, 2 och 5 A. 1 A ger totalt lägre bördakrav genom lägre kabelimpedans. I th är beroende av kortslutningseffekten och beräknas med formeln: I th = P k / U m x 3 ka. Standardiserad tid för I th är 1 sekund. Andra tider (3 sek.) måste specificeras. (P k = Nätets kortslutningseffekt, U m = Systemspänningen fas-fas) Den dynamiska märkströmmen är enligt IEC, I dyn = 2.5 x I th För att erhålla fler omsättningsmöjligheter kan strömtransformatorn utföras med antingen primär eller sekundär omkoppling, eller en kombination av båda. Amperevarvtalet är alltid detsamma, och därigenom är belastningsförmågan (bördan) också oförändrad. Maximal kortslutningsström reduceras dock för de lägre omsättningarna. Primär omkoppling är möjlig för strömmar i relation 2:1 eller 4:2:1. Extra sekundäruttag tas ut från sekundärlindningen. Eftersom amperevarvtalet sänks på uttagen reduceras belastningsförmågan (bördan), medan kortslutningshållfastheten förblir konstant. Varje kärna kopplas om individuellt. Bördan är den yttre impedansen i sekundärkretsen, uttryckt i ohm vid en specificerad effektfaktor. Den uttrycks i VA. Det är viktigt att bestämma effektförbrukningen hos anslutna mätare och skydd, inklusive kablage. Ofta specificeras onödigt höga bördor för modern utrustning. Observera att mätlindningars noggrannhet kan ligga utanför klassgränsen, om den verkliga bördan är mindre än 25% av märkbördan. Anges för mätkärnor enligt IEC-normen som klass 0.2, 0.5 eller 1.0 beroende på användningsområde. För reläkärnor är klasserna normalt 5P eller 10P. Andra klasser offereras på begäran. Sekundärlindningens resistans vid 75 0 C. För att skydda mätare och instrument vid överströmmar anges ett FS-tal för mätkärnor, oftast 5 eller 10. Detta betyder att sekundärströmmen ökar max 5 eller 10 gånger vid märkbörda. För moderna instrument är FS10 oftast tillräckligt. Reläkärnor måste kunna återge felströmmen utan att mättas. Överströmstalet för reläkärnor benämns ALF (Accuracy Limit Factor). ALF = 10 eller 20 är vanliga värden. Både FS och ALF gäller endast vid märkbörda. Bördor och noggrannhetsklasser för andra normer som ANSI, IEEE m.fl. Mer detaljerad information om andra normer än IEC kan du hitta i vår Application Guide, Outdoor Instrument Transformers, katalognummer 1HSM en eller i aktuell norm. ABB Mättransformatorer Produktguide Edition 5, B-2

6 Definitioner Tekniska specifikationer spänningstransformator Spänningar Spänningsfaktor (Vf) Omkoppling Bördor och noggrannhetsklass Börda Samtidig börda Termisk gränsuteffekt Spänningsfall Ferroresonans Märkspänningar är de värden på primär- och sekundärspänningarna på vilka transformatorns prestanda baseras. Det är viktigt att spänningstransformatorn kan tåla samt återge de kontinuerliga felöverspänningar som kan uppstå i nätet, med tanke på temperatur och skydd. Överspänningsfaktorn förkortas Vf (Spänningsfaktor). IEC-normen specificerar spänningsfaktor 1,2 kontunuerligt och 1,5/30 sek för system med effektiv jordning, samt 1,9/8 h för system med isolerad nollpunkt utan automatisk jordfelsutlösning. Noggrannheten för mätlidningar uppfylls, enligt IEC, upp till 1,2 x märkspänning och för relälindningar upp till spänningsfaktor (1,5 eller 1,9 x märkspänning). Spänningstransformatorn kan konstrueras för sekundär omkoppling. Sekundär omkoppling betyder att extra sekundäruttag tas ut från sekundärlindningen (-lindningarna). Den yttre impedansen i sekundärkretsen, uttryckt i ohm vid en specificerad effektfaktor. Den uttrycks vanligen i VA -, baserad på den sekundära märkspänningen. (Se ovan beträffande strömtransformatorer.) Mätlindningars noggrannhetsklass anges som 0.2, 0.5 eller 1.0 beroende på applikationen. Märkbörda som är ca 1,3-1,5 ggr verklig börda ger maximal noggrannhet vid inkopplad verklig börda. För skyddsändamål är klassen vanligen 3P eller 6P. Mät- och skyddslindningar som inte är anslutna till öppet delta anses som samtidigt belastade. En skyddslindning som är ansluten till öppet delta betraktas inte som samtidigt belastad. Termisk gränsuteffekt är den maximala effekten som transformatorn kan ge utan alltför stor temperaturstegring. Transformatorn dimensioneras så att den kan belastas med märkbördan som motsvarar belastningen vid märkspänning multiplicerad med spänningsfaktorn i kvadrat. Det innebär till exempel att vid spänningsfaktor 1.9/8h är gränsbördan = totala märkbördan x Transformatorn kan inte utsättas för en högre termisk gränsbörda utan att lastas med mer än märkbörda. Således är av belastningsskäl onödigt att specificera en högre termisk gränsbörda. Spänningsfall i yttre sekundärkretsen (kablar och säkringar) kan inverka betydligt mer på omsättningsfelet än vad felaktig börda gör. I ett icke jordat nät bildas en resonanskrets av nätets kapacitans till jord och den enpoliga spänningstransformatorns reaktans till jord, vilka ligger i parallell. Under vissa driftsförhållanden kan därför resonanskretsens egenfrekvens sammanfalla med nätets över- och undertoner. Även andra kapacitanser kan åstadkomma liknande fenomen (kablar, kompensationskondensatorer o.s.v.). Vid resonans med en underton kan transformatorn mättas. Magnetiseringsströmmen ökar då till det mångdubbla, varigenom transformatorn överhettas och kan förstöras. Vid resonans med en överton kan spänningsamplituden öka till så höga överspänningar att det uppstår genomslag i isoleringen. B-3 Edition 5, ABB Mättransformatorer Produktguide

7 Definitioner Tekniska specifikationer spänningstransformator Tillägg för kondensatorspänningstransformatorer (CVTer) och kondensatorspänningsdelare (CVDer) Kapacitans fas - jord Krav på kapacitansvärden kan bli aktuellt när CVTn ska användas för kommunikation över kraftnätet. (För skyddsfunktioner eller fjärrkontroll.) PLC = Power Line Carrier. Ju högre kapacitans, desto lägre signalimpedans. Frekvensenomfånget är khz. Line matching unit kan ställas in för vilken kapacitans som helst. En CVTs prestanda är alltid bättre med högre kapacitans. Mer information om mättransformatorer Mer detaljerad information om mättransformatorer kan du hitta i vår Application Guide, Outdoor Instrument Transformers, Katalognummer 1HSM en ABB Mättransformatorer Produktguide Edition 5, B-4

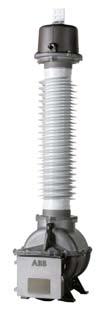

8 Silikongummiisolatorer Silikongummi som isolator Ett brett sortiment av mättransformatorer med isolatorer av silikongummi (SIR) ABB AB, High Voltage Products kan erbjuda vår patenterade spiralgjutna silikongummiisolator till de flesta av våra mättransformatorer. IMB kv EMF kv CPA/CPB kv Varför silikongummiisolatorer? Under många årtionden, och även idag, användes och används keramiska (porslins-) isolatorer med tämligen gott resultat, men en av nackdelarna med porslin är bland annat dess skörhet. Här är några av fördelarna med silikongummiisolatorer jämfört med porslin: Inte skört Minimal risk för skador under transport och hantering Minimal risk för vandalisering Låg vikt Explosionssäkerhet Utmärkta prestanda även vid nedsmutsning Minimalt underhåll i områden med mycket föroreningar Vattenavstötande Silikon har visat sig vara det överlägset bästa materialet av de många polymera isolatorer som finns. ABB:s tillverkningsmetod Den patenterade spiralgjutna silikongummiisolatorn utan skarvar (kemiska förbindningar mellan spiralerna) minimerar koncentrationen av elektriska fält och är smutsavvisande. Det korslaminerade glasfiberröret inuti isolatorn ger hög mekanisk hållfasthet. Genomförda prov Silikonmaterialet som används i ABB AB, High Voltage Products mättransformatorer är godkänt enligt IEC och ANSI/IEEE normer. Utförda prov: Accelererat åldringstest (1000 h) Stötspänningsprov, vått växelspänningsprov och våt lång stöt. Kortslutningsprov Temperaturstegringsprov Färg Silikongummiisolatorerna (SIR) för mättransformatorer levereras i en ljusgrå färg. Leverans ABB i Ludvika har levererat mättransformatorer med silikongummiisolatorer (SIR) till de mest krävande förhållanden, från havs- till ökenklimat och/eller områden med stora föroreningar. Referenslista översänds på begäran. Jämförelse av polymera isolatorer Epoxy EP-gummi Silikon Skörhet Låg Utmärkt Utmärkt Isolationsförmåga Godtagbar Bra Utmärkt Vikt Bra Utmärkt Utmärkt Mekanisk hållfasthet Utmärkt Bra Utmärkt Säkerhet Bra Bra Utmärkt Jordbävning Bra Utmärkt Utmärkt Hantering Bra Utmärkt Utmärkt Underhåll Godtagbar Godtagbar Utmärkt Åldrande Godtagbar Bra Utmärkt UV-motstånd Bra Bra Utmärkt Erfarenhet av materialet ABB har använt silikongummiisolatorer (SIR) sedan 1985, ursprungligen för avledare, och har därmed fått en lång erfarenhet av materialet. Mer information För ytterligare information hänvisas till broschyr 1HSM en. C-1 Edition 5, ABB Mättransformatorer Produktguide

9 Definitioner Kundens anteckningar ABB Mättransformatorer Produktguide Edition 5, C-2

10 Konstruktion IMB konstruktionsegenskaper och -fördelar Strömtransformator ABB:s olje-minimum strömtransformatorer IMB är av så kallad hårnålstyp (primärledarens form), även kallad tanktyp. Den grundläggande konstruktionen har använts av ABB under 60 år, med fler än levererade enheter. Konstruktionen motsvarar kraven i normerna IEC och IEEE. Speciella konstruktionslösningar för att uppfylla andra normer och krav är också möjliga. Den unika fyllningen bestående av kvartssand indränkt i olja, ger en beständig isolation i ett kompakt utförande, där oljevolymen är reducerad till ett minimum. Strömtransformator IMB har en mycket flexibel konstruktion, som medger exempelvis stora och/eller många kärnor. Primärlindning Primärlindningen består av en eller flera parallella ledare av aluminium eller koppar, och är utförd som en U-formad genomföring med kondensatorbelägg. Isolationstekniken är automatiserat för att ge en enkel och kontrollerad isolation, vilket ökar kvaliteten och minskar variationen. Ledaren är isolerad med specialpapper, som är mekniskt starkt och har hög isolationsförmåga, låga dielektriska förluster samt goda åldringsegenskaper. Denna konstruktion är också mycket lämplig för primärlindningar med många primärvarv. Detta används när primärströmmen är låg, till exempel för obalansskydd i kondensatorbankar. (Ex. omsättning 5/5A) Kärnor och sekundärlindningar Strömtransformatorer typ IMB är flexibla och vi kan möta de flesta krav, vad gällert antal och storlek på kärnor, som efterfrågas. Mätkärnorna tillverkas oftast av en nickellegering (my-metall), som ger låga förluster (=hög noggrannhet) och låga mättnings nivåer. Reläkärnorna är av högklassig orienterad plåt. För specialändamål kan reläkärnor med luftgap levereras. Sekundärlindningarna består av dubbellackerad koppartråd som lindas jämnt fördelad över kärnans hela omkrets. Läckreaktansen i lindningen, och också mellan extra uttag, är därför försumbar. Impregnering Lindningarna torkas under värme och vakuum. Efter monteringen fylls alla fria utrymmen i transformatorn (cirka 60%) med torkad, ren kvartssand. Den färdigmonterade transformatorn vakuumbehandlas och fylls med avluftad mineralolja. Transformatorn levereras alltid oljefylld och hermetiskt tillsluten. Låda och isolator Transformatorns nedre del består av en aluminiumtank, i vilken lindningarna och kärnan är placerade. Isolatorn, som monteras ovanpå transformatorlådan, består i standardutförande av ett brunglaserat porslin av hög kvalitet. Utförande med ljusgrått porslin eller silikongummi offereras på begäran. Tätningssystemet består av O-ringar. Expansionssystem IMB har ett expansionskärl placerat på toppen av porslinet. Standardutförandet är ett hermetiskt tillslutet expansionssystem med en kvävgaskudde, som komprimeras av oljans expansion. Ett expansionssystem med bälgar av rostfritt stål inneslutna i expansionskärlet offereras på begäran. På begäran kapacitivt spänningsuttag Kondensatorbeläggen i högspänningsisolationen kan utnyttjas som kapacitiv spänningsdelare. Ett extra uttag (F-uttag) tas ut från det näst yttersta kondensatorbelägget via en genomföring på transformatortanken (i sekundära uttagslådan eller i en separat låda, beroende på transformatortankens konstruktion). En fördel med det kapacitiva uttaget är att det kan användas för att kontrollera isolationens kondition med dielektrisk förlust-vinkelmätning (tan delta) utan att koppla ifrån primäruttagen. Uttaget kan även användas för spänningsindikering, synkronisering och dylikt, men uteffekten är begränsad på grund av beläggens låga kapacitans. Ansluten last måste vara mindre än 10 kohm och uttaget måste vara jordat när det inte är i bruk. D-1 Edition 5, ABB Mättransformatorer Produktguide

11 Strömtransformator IMB konstruktionsegenskaper och -fördelar Konstruktion Klimat Transformatorerna har konstruerats för och installerats i vitt skiftande förhållanden, från polar- till ökenklimat, i alla världsdelar Livslängd Tack vare att IMB är hermetiskt tillsluten och har en låg och jämn spänningspåkänning i primär-lindningsisolationen är den en tillförlitlig apparat med en beräknad livslängd på mer än 30 år. IMB och dess föregångare har levererats i mer än exemplar sedan 1930-talet Expansionssystem Expansionssystemet med kvävgaskudde ökar driftsäkerheten och minimerar behovet av underhåll och kontroll. Den här typen av expansionssystem kan användas i IMB tack vare att kvartsfyllningen minskar oljevolymen och att en relativt stor gasvolym minimerar tryckvariationerna. Vid höga märkströmmar används ett expansionskärl med yttre kylflänsar för att öka kylytan. Ett expansionssystem med rostfria stålbälgar omgivna av olja offereras på begäran. 4 Kvartsfyllning Minimerar oljevolymen och ger mekaniskt stöd för kärnorna och primärlindningarna vid transport och vid eventuell kortslutning. Flexibilitet IMB täcker ett stort primärströmsområde upp till 4000 A. Genom att öka tankens volym kan den lätt anpassas för stora och/eller många kärnor. Korrosionsbeständighet Den speciellt utvalda aluminiumlegeringen för tank och expansionskärl ger stor motståndskraft mot korrosion, och kräver inget extra skydd. Anodiserade detaljer för IMB kv offereras på begäran. För bruk i extremt krävande miljöer kan IMB >170 kv levereras med skyddande färg. Seismisk hållfasthet IMB har en robust konstruktion för att klara höga krav på seismisk acceleration utan speciella dämpare Strömtransformator IMB 1. Gaskudde 2. Oljepåfyllningsdon (skymt) 3. Kvartsfyllning 4. Pappersisolerad primärledare 5. Kärnor/sekundärlindningar 6. Sekundär uttagslåda 7. Kapacitivt spänningsuttag (på begäran) 8. Expansionskärl 9. Oljenivåglas 10. Primäruttag 11. Jordanslutning 11 ABB Mättransformatorer Produktguide Edition 5, D-2

12 Konstruktion EMF konstruktionsegenskaper och -fördelar Induktiv spänningstransformator ABB:s induktiva spänningstransformatorer är avsedda för anslutning mellan fas och jord i nät med isolerad eller direktjordad nollpunkt. Konstruktionen uppfyller kraven i normerna IEC och IEEE. Speciella konstruktionslösningar som uppfyller andra normer och kundkrav är också möjliga. Transformatorerna är konstruerade med låg flödestäthet i kärnan och kan ofta dimensioneras för 190% av märkspänningen under mer än 8 timmar. Primärlindningar Primärlindningen är utförd som en flerlagerspole av dubbellackerad tråd med lagerisolering av specialpapper. Lindningens båda ändar är anslutna till metallskärmar. Sekundär- och tertiärlindningar Transformatorn har i normalutförande en sekundär mätlindning och en tertiärlindning för jordfelsskydd, men andra konfigurationer kan erhållas om så önskas (2 sekundärlindningar i utförande enligt IEEE-norm). Lindningarna är utförda med dubbellackerad tråd och är isolerade från kärna och primärlindning med presspan och papper. Lindningarna kan förses med ytterligare uttag för andra omsättningar (tappar). Kärna Transformatorn har en kärna av ett noggrant utvalt material för att ge en flack magnetiseringskurva. Kärnan är överdimensionerad med ett mycket lågt flöde vid driftspänning. ger stor motståndskraft mot korrosion. Extra skyddsmålning krävs ej. Anodiserade aluminiumdetaljer offereras på begäran. Tätningssystemet består av O-ringar, som ligger under oljenivån, vilket förhindrar uttorkning och läckage. Isolatorn består i standardutförande av ett brunglaserat porslin av hög kvalitet. Vi kan också leverera transformatorerna med silikongummiisolatorer. Expansionssystem EMF har ett expansionskärl placerat ovanpå porslinet. Detta är ett slutet expansionssystem helt utan rörliga delar med en kvävgaskudde, som komprimeras när oljan expanderar. En förutsättning för detta är att oljevolymen reducerats av kvartssandsfyllningen och att en relativt stor gasvolym används för att ge små tryckvariationer i systemet. Ferroresonans EMF är konstruerad så att den i hög grad motverkar uppkomsten av ferroresonansfenomen: - Det låga flödet i kärnan vid driftspänning ger en stor säkerhetsmarginal mot mättning, om ferroresonanssvängningar skulle uppstå. - Den flacka magnetiseringskurvan ger en långsam ökning av kärnförlusterna, vilket medför en effektiv dämpning av ferroresonansen. Om EMF transformatorn skall installeras i nät där hög risk finns för ferroresonans, kan den som ytterligare säkerhetsåtgärd förses med en extra dämpning i form av en börda på en deltakopplad tertiärlindning. Se figur nedan. Impregnering Lindningarna torkas under värme och vakuum. Efter monteringen fylls alla fria utrymmen i transformatorn (cirka 60%) med torkad, ren kvartssand. Den färdigmonterade transformatorn vakuumbehandlas och fylls med avluftad mineralolja. Transformatorn levereras alltid oljefylld och hermetiskt tillsluten. Tank och isolator EMF : Transformatorns undre del består av en aluminiumtank, i vilken kärnan och lindningarna är placerade. Tanken består av en noga utvald aluminiumlegering, som Dämpning av ferroresonans E-1 Edition 5, ABB Mättransformatorer Produktguide

13 Induktiv spänningstransformator Konstruktion EMF konstruktionsegenskaper och -fördelar Klimat Dessa transformatorer är konstruerade för och finns installerade i de mest skiftande miljöer runt hela världen, från polar- till ökenklimat. Livslängd Den låga och jämna spänningspåkänningen i primärlindningen resulterar i en tillförlitlig produkt med lång livslängd. EMF och dess föregångare har levererats i mer än exemplar sedan 1940-talet. Expansionssystem Expansionssystemet med kvävgaskudde ger en överlägsen driftsäkerhet och minimerar behovet av underhåll och kontroll. Kvartsfyllning Minimerar oljevolymen och ger mekaniskt stöd åt kärna och lindningar. Korrosionsbeständighet EMF : Tank och expansionskärl av en noga utvalda aluminiumlegering, som ger stor motståndskraft mot korrosion. Extra skyddsmålning krävs ej. Anodiserade aluminiumdetaljer offereras på begäran. Seismisk hållfasthet EMF är konstruerad för att klara höga krav på seismisk acceleration Spänningstransformator EMF Primäruttag 2. Oljenivåglas 3. Olja 4. Kvartsfyllning 5. Isolator 6. Lyftögla 7. Sekundär uttagslåda 8. Nolluttag 9. Expansionssystem 10. Pappersisolation 11. Tank 12. Primärlindning 13. Sekundärlindningar 14. Kärna 15. Jorduttag ABB Mättransformatorer Produktguide Edition 5, E-2

14 Konstruktion Kondensatorspänningstransformator CPA och CPB konstruktionsegenskaper ABB:s kondensatorspänningstransformatorer (CVTer) och kopplingskondensatorer är avsedda för anslutning mellan fas och jord i nät med isolerad eller direktjordad nollpunkt. ABB erbjuder en CVT i världsklass med utmärkt dämpning av ferroresonans och förstklassiga transientegenskaper. Konstruktionen uppfyller kraven i normerna IEC och ANSI och alla nationella normer som bygger på dem. Speciella konstruktionslösningar som uppfyller andra normer och kundkrav är också möjliga. Tack vare den nedan beskrivna konstruktionen av kondensatorelementen är CPA och CPB jämförbara med induktiva spänningstransformatorer vad avser temperaturstabilitet och noggrannhet. Olikheter och sammansättning av CPA och CPB En kondensatorspänningstransformator med en mellanspänningstransformator (EMU= Electro-Magnetic Unit) typ EOA benämns CPA. Med en EMU typ EOB blir benämningen CPB. Konstruktionsmässigt är EOA och EOB i grunden identiska. EOB har en större tank och kärna, med utrymme för större lindningar, och klarar därmed högre bördor. Vår spänningsdelare typ CSA (hög kapacitans) eller CSB (extra hög kapacitans) monteras på en mellanspänningstransformator (EMU) för att bilda en komplett kondensatorspännings-transformator. En kopplingskondensator (utan EMU) kallas CCA (hög kapacitans) eller CCB (extra hög kapacitans). Kapacitiv spänningsdelare Den kapacitiva spänningsdelaren (CVDn) består av en eller flera kondensatorenheter, monterade ovanpå varandra. Varje enhet innehåller ett stort antal seriekopplade oljeisolerade kondensatorelement. Enheterna är helt fyllda med syntetisk olja, som befinner sig under ett lätt övertryck genom expansionssystemets konstruktion. Samtliga tätningar består av O-ringar. Kondensatorelementen är konstruerade med hänsyn till de krav som ställs för debiteringsmätning, och den aktiva delen består av aluminiumfolie isolerad med papper/ polypropylenfilm, impregnerad med en PCBfri syntetisk olja, som har bättre isolationsegenskaper än normal mineralolja och som behövs för blanddielektriktrikat. Tack vare de unika proportionerna mellan papper och polypropylenfilm har denna typ av dielektrikum visat sig praktiskt taget okänslig för temperaturförändringar. Mellanspänningstransformator Spänningsdelare och mellanspänningstransformator är sammankopplade med inre genomföringar, vilket är nödvändigt för applikationer med hög noggrannhet. EMUn har dubbellackerade kopparlindningar, en järnkärna tillverkad av högkvalitativ stålplåt och är oljeisolerad i en hermetiskt tillsluten aluminiumtank med mineralolja. Primärlindningen är uppdelad i en huvudlindning och ett antal justerlidningar som är externt anslutna. Normal mellanspänning är ca 22/ 3 kv. EOA och EOB har en reaktor, som är ansluten i serie mellan spänningsdelaren och högspänningssidan av primärlidningen. Reaktorn kompenserar för fasförskjutningen som orsakas av den kapacitiva spänningsdelaren. Avstämning av induktiv reaktans görs individuellt på varje transformator före noggrannhetsprovning. För speciella tillämpningar som HVDCstationer, övertonsmätning o.s.v., finns EMU typ EOAL. Det är i grunden en EOA men utan separat kompenseringsreaktor. I EOAL är kompenseringsreaktor och transformator kombinerade till en enhet, vilket ger flera fördelar. Det användbara frekvensområdet är bredare eftersom EMUns interna resonansfrekvens är högre än den är för EOA eller EOB. De redan tidigare utmärkta transientegenskaperna hos EOA och EOB har förbättrats ytterligare. EOAL är emellertid begränsad till lägre bördor än EOA. F-1 Edition 5, ABB Mättransformatorer Produktguide

15 Kondensatorspänningstransformator Konstruktion CPA och CPB konstruktionsegenskaper Klimat Dessa transformatorer är konstruerade för och finns installerade i de mest skiftande miljöer runt hela världen, från polar- till ökenklimat. Ferroresonans Den låga induktionen tillsammans med en effektiv dämpkrets, ger en säker och stabil dämpning av ferroresonans för alla frekvenser och spänningar upp till märkspänningsfaktor, se sidorna I-2 eller J-2. Livslängd Den låga spänningspåkänningen i kondensator-elementen ger en säker produkt med en beräknad livslängd på mer än 30 år Transientegenskaper Den höga mellanspänningen och höga kapacitansen resulterar i goda transientegenskaper. Justering Justerlindningarna för omsättningsjustering finns åtkomliga i uttagslådan. Bärfrekvensöverföring CPA och CPB är konstruerade med kompenseringsreaktorn inkopplad på primärlindningens högspänningssida, vilket medför att även högre frekvenser (> 400 khz) kan användas vid bärfrekvensöverföring Strökapacitans Konstruktionen med kompenseringsreaktorn på högspänningssidan av huvudlindningen säkerställer lägre än 200 pf strökapacitans, vilket är det strängaste kravet i IEC-normen för bärfrekvensegenskaper. Stabilitet CPA och CPB har ett högt godhetstal som resultat av den jämförelsevis höga kapacitansen kombinerad med en hög mellanspänning. Godhetstal = C ekvivalent x U² mellanspänning är ett mått på noggrannhetsstabilitet och transientegenskaper. Ju högre värde, desto bättre noggrannhet, och desto bättre transientegenskaper. Kondensatorspänningsdelare CSA eller CSB 1 Expansionssystem 2 Kondensatorelement 3 Mellanspänningsgenomföring 8 Primäruttag, plan 4-håls, Al-anslutning 10 Lågspänningsuttag (För bärfrekvensutrustning) Mellanspänningstransformator EOA eller EOB 4 Oljenivåglas 5 Kompenseringsreaktor 6 Ferroresonansdämpkrets 7 Primär- och sekundärlindningar 9 Gaskudde 11 Sekundär uttagslåda 12 Kärna 12 ABB Mättransformatorer Produktguide Edition 5, F-2

16 Kundens anteckningar F-3 Edition 5, ABB Mättransformatorer Produktguide

17 Strömtransformator för utomhusbruk IMB kv Strömtransformator IMB av tanktyp Den olje- och pappersisolerade strömtransformatorn IMB är världens mest sålda strömtransformator för debiteringsmätning och reläskydd i högspänningsnät. konstruerad för vitt skiftande förhållanden, från polar- till ökenklimat. flexibel konstruktion av tanktyp som medger stora och/eller många kärnor. Den unika kvartsfyllningen minimerar oljemängden och ger mekaniskt stöd för kärnorna och primärlindningen. Tack vare den låga tyngdpunkten lämpar sig IMB mycket bra i områden med stor jordbävningsrisk. Från internationella studier kan vi se att IMB har en tillförlitlig konstruktion (felfrekvens fyra gånger lägre än genomsnitt) med och minimalt behov av underhåll. Ungefärliga prestanda Installation Konstruktion Isolation Konstruktionsspänning Max primärström Kortslutningsström Isolatorer Krypsträcka Driftsförhållanden Omgivningstemperatur Höjd över havet Utomhus Tanktyp (hårnål) Olja-papper-kvarts kv Upp till 4000 A Upp till 63kA/1 sek Porslin På begäran silikongummi (SIR) upp till 550 kv 25 mm/kv (Längre på begäran) -40 C till +40 C (Övrigt på begäran) Max m (Övrigt på begäran) ABB Mättransformatorer Produktguide Edition 5, G-1

18 IMB kv Strömtransformator IMB av tanktyp Material Alla yttre metallytor består av en aluminiumlegering, motståndskraftig mot de flesta kända miljöfaktorer. Bultar, muttrar etc är av syrafast stål. Aluminiumytorna behöver normalt inte målas. Vi kan dock, om så önskas, offerera anodisering eller en skyddsfärg, vanligen grå. Krypsträcka I normalutförande offereras IMB med krypsträcka 25 mm/kv. Längre krypsträcka kan offereras på begäran. Mekanisk hållfasthet Den mekaniska hållfastheten ger tillräckllig säkerhetsmarginal för normala vindlaster och påkänningar från primäruttagen. Dragkraften på primäruttaget får maximalt vara 6000 N i någon riktning. IMB klarar även de flesta fall av jordbävningspåkänningar. Märkskyltar Märkskyltar av rostfritt stål, med graverad text och kopplingsschema, finns monterade på in- och utsida av locket till uttagslådan. Transport - lagring IMB (3-pack) transporteras och lagras normalt i vertikalt läge. Om horisontell transport önskas skall detta anges vid beställning. IMB (1-pack) packas för horisontell transport. Vid lagring under mer än sex månader bör lagringen ske vertikalt. Om detta inte är praktiskt möjligt, kontakta ABB. Ankomstkontroll - montering Kontrollera om emballage och innehåll har skador vid mottagandet. Kontakta vid eventuella skador på godset ABB för instruktioner, innan godset hanteras vidare. Alla skador skall dokumenteras (fotograferas). Transformatorn måste monteras på ett plant underlag. Ojämnt underlag kan förorsaka sneddragning av transformatorn med risk för oljeläckage. Monteringsanvisningar medföljer varje leverans. Strömtransformator för utomhusbruk Underhåll Behovet av underhåll är litet eftersom IMB är hermetiskt tillsluten och konstruerad för en livslängd av mer än 30 år. Normalt behöver man endast kontrollera oljenivån och att inget oljeläckage har inträffat. Då och då bör man kontrollera primäranslutningarna för att undvika överhettning. Efter års drift rekommenderas en mera ingående inspektion. Manual för tillståndskontroll levereras på förfrågan. Detta ger ytterligare garanti för fortsatt problemfri drift. Kontrollmetoder och kontrollens omfattning beror i stor utsträckning på lokala förhållanden. Mätning av isolationens dielektriska förluster (tan delta-mätning) och/eller oljeprov för gasanalys är mätmetoder som rekommenderas. Underhållsanvisnngar medföljer varje leverans. Oljeprov Oljeprov tas oftast genom oljepåfyllningsdonet. Om så önskas kan vi (ABB, HV Components) erbjuda andra lösningar, samt utrustning för oljeprovtagning. Impregneringsmedel Oljan av typ Nynäs Nytro 10 XN (enligt IEC grade 2) är fri från PCB och andra starkt giftiga ämnen och har liten påverkan på miljön. Skrotning Sedan olja och kvarts separerats, kan oljan brännas i en lämplig anläggning. Oljerester i kvartsen kan brännas, varefter kvartsen kan deponeras. Skrotningen bör utföras enligt lokala miljöföreskrifter. Porslinet kan krossas och användas som fyllmaterial. Metallerna i transformatorn kan återvinnas. För att återvinna aluminium och koppar i lindningarna, bränns den oljeindränkta pappersisolationen. G-2 Edition 5, ABB Mättransformatorer Produktguide

19 Dangerous Voltage Must not be opened while in service 1S1 1S1 1S2 1S2 1S3 1S3 1S4 1S4 2S1 2S1 2S2 2S2 2S3 2S3 2S4 2S4 3S1 3S1 3S2 3S2 3S3 3S3 3S4 3S4 Strömtransformator för utomhusbruk IMB kv Strömtransformator IMB av tanktyp Primäruttag IMB är som standard försedd med anslutningsskena i aluminium, passande för IEC och NEMA specifikationer. Andra kundspecifika lösningar offereras på begäran. Maximal statisk och dynamisk dragkraft på uttaget är 6000 N respektive 8400 N. Maximal rotationskraft är 1000 Nm. Sekundär uttagslåda och sekundäruttag Transformatorn är utrustad med en sekundär uttagslåda, skyddsklass IP 55, enligt IEC Lådan har en avtagbar oborrad uttagsfläns, som vid installation kan borras för kabel-förskruvningar. Uttagslådan är försedd med dränering. Standaruttagslådan rymmer upp till 30 uttag typ PHOENIX 10N för area < 10 mm 2. Andra typer av sekundäranslutningar kan offereras på begäran. Standard för IMB Större sekundär uttagslåda med plats för fler sekundäruttag eller annan utrustning, som värmeelement eller skyddsgnistgap, levereras vid behov. Standard för IMB Jordanslutningar Transformatorn utrustas normalt med en jordklämma med överfall i förnicklad mässing, för ledare 8-16 mm (area mm 2 ), som kan flyttas till endera monteringsfoten. En skena av rostfritt stål, 80 x 145 x 8 mm, kan offereras på begäran. Den kan levereras oborrad eller borrad enligt normerna IEC eller NEMA. IMB IMB Jordningsuttag för sekundärlidningarna finns i sekundära uttagslådan. IMB IMB ABB Mättransformatorer Produktguide Edition 5, G-3

20 IMB kv Strömtransformator för utomhusbruk Konstruktionsdata Maximal märkström och märkkortslutningsström Typ Provspänningar IEC Typ Normal stöm Systemspänning (Um) AC-spänningstest, 1 minut vått/torrt Kort stöt 1.2/50 μs Lång stöt 250/2500 μs RIV provspänning Max RIVnivå kv kv kv kv kv Max. µv IMB / IMB 72 72,5 140/ IMB / IMB / IMB / IMB / IMB / IMB / IMB / IMB / IMB / Provspänningarna ovan gäller vid < 1000 meter över havet. Provspänningar IEEE C Type Highest system voltage Power frequency applied voltage test Kylflänsar Kylare Maximal kortslutningsström 1 sek AC-test Wet, 10 sec Lightning impulse (BIL) 1.2/50 µs Chopped impulse RIV test voltage Max RIV level 1) kv kv kv kv Max. kv kv µv IMB IMB IMB IMB IMB IMB IMB IMB ) Provning enligt IEC, 2) Provspänningarna ovan gäller vid < 1000 meter över havet. Maximal kortslutningsström 3 sek Maximal dynamisk ström A A A ka ka ka toppvärde IMB , IMB , IMB IMB IMB Andra typer av primärledare kan leveraras på förfrågan. Max kontinuerlig primärström = belastningsfaktorn x primärmärkströmmen vid en dygnsmedeltemperatur som inte överskrider 35 o C Primärlindningen kan konstrueras med möjlighet till omkoppling mellan två eller tre primärmärkströmmar i förhållandena 2:1 or 4:2:1 G-4 Edition 5, ABB Mättransformatorer Produktguide

21 Strömtransformator för utomhusbruk IMB kv Konstruktionsdata Nominella överslags- och krypsträckor (Porslin) Typ Normal krypsträcka 25 mm/kv (Min. värden) Total krypsträcka Skyddad krypsträcka Överslagssträcka Överslagssträcka Lång krypsträcka 31 mm/kv (Min. värden) Total krypsträcka Skyddad krypsträcka mm mm mm mm mm mm IMB IMB IMB IMB IMB IMB IMB IMB IMB IMB IMB IMB IMB Observera: Lång krypsträcka påverkar dimensionerna A, B, D (se dimensioner). 1) 38 mm/kv för 170 kv systemspänning och 45 mm/kv för 145 kv systemspänning finns tillgängligt. Standardiserade noggrannhetsklasser. Strömtransformatorer av typ IMB är konstruerade för att uppfylla följande noggrannhetsklasser. Andra klasser kan offereras på begäran. IEC IEEE C57.13 / IEEE C Klass Applikation Klass Applikation Noggrann 0.2 Noggrann 0.15 debiteringsmätning debiteringsmätning 0.2S 0.3 Normal debiteringsmätning 0.5 Normal debiteringsmätning 0.6 Mätning 0.5S Noggrann debiteringsmätning 1.2 Mätning 1.0 Industriell mätning C100 Reläskydd 3.0 Instrument C200 Reläskydd 5.0 Instrument C400 Reläskydd 5P Reläskydd C800 Reläskydd 5PR 10P 10PR PX TPS TPX TPY Reläskydd Reläskydd Reläskydd Reläskydd Reläskydd Reläskydd Reläskydd ABB Mättransformatorer Produktguide Edition 5, G-5

22 IMB kv Strömtransformator för utomhusbruk Konstruktionsdata Bördor Vår strömtransformator IMB har en mycket flexibel konstruktion som möjliggör stora bördor. Dock är det viktigt att ta reda på det verkliga behovet för anslutna mätare, reläer inklusive kablar. Onödigt stora bördor specificeras ofta för modern elektronisk utrustning. Observera att noggrannheten för mätkärnor, enligt IEC, kan vara utanför klassgränsen om aktuell börda är under 25% av märkbörda. Överspänningsskydd för primärlindningen Spänningsfallet över primärlindningen hos en strömtransformator är vanligtvis mycket litet. Vid märkprimärström är det bara några volt och vid kortslutningsström några hundra volt. Om en högfrekvent ström- eller spänningsvåg passerar genom primärlindningen kan, på grund av lindningens impedans, spänningsfall förekomma. Detta är inte skadligt för en strömtransformatorn med bara ett primärvarv, men för flervarviga primärlindningar kan det leda till dielektriskt genomslag mellan varven. Därför har ABB som praxis att skydda flervarviga primärledare med en avledare som kopplas parallellt primärt. Strömtransformator IMB i standardutförande är utan avledare. Avledare POLIM - C 1.8 leveras dock automatiskt när så erfordras. G-6 Edition 5, ABB Mättransformatorer Produktguide

23 Strömtransformator för utomhusbruk IMB kv Konstruktions- och skeppningsdata Dimensioner Typ A B C D E F G H J K Total höjd Höjd till primäruttaget Avstånd över primäruttagen Höjd till jordplanet Överslagssträcka Bottentankens dimension Höjd till uttagslådan Avstånd mellan monteringshål mm mm mm mm mm mm mm mm mm mm IMB IMB IMB IMB IMB IMB IMB IMB IMB IMB IMB IMB IMB IMB ) Standardtank, 2) Sexkantik tank, 3) Åttakantig tank, 4) HV tank E E C D B A C D B A 25 J 25 J K K K G F H K K H F IMB IMB 245 G ABB Mättransformatorer Produktguide Edition 5, G-7

24 IMB kv Strömtransformator för utomhusbruk Konstruktions- och skeppningsdata E E J C D B A 25 K K IMB H K F G C D B J A 30 K K H K IMB F G G-8 Edition 5, ABB Mättransformatorer Produktguide

25 Strömtransformator för utomhusbruk IMB kv Konstruktions- och skeppningsdata E C B A D 30 K K K H IMB F G ABB Mättransformatorer Produktguide Edition 5, G-9

26 IMB kv Strömtransformator för utomhusbruk Konstruktions- och skeppningsdata E C B D A 30 K K K H J IMB 800 F G G-10 Edition 5, ABB Mättransformatorer Produktguide

27 Strömtransformator för utomhusbruk IMB kv Konstruktions- och skeppningsdata Speciella konstruktioner och dimensioner Tanktyp A, B, C A A A Förhöjd tank Kylfläns Kylare Tre primära omsättningar mm mm mm mm Standard tank Sexkantig tank 210 or / 240 * ) - Åttakantig tank HV tank 200 or ** ) - * ) 35 mm för IMB 245, 240 mm för IMB ** ) 400 mm för IMB , IMB 800 har alltid kylare Skeppningsdata för IMB i standardutförande Typ Nettovikt inlusive olja Olja Skeppningsvikt 1-pack/3-pack Skeppnings dimensioner 1-pack/3-pack Skeppningsvolym 1-pack/3-pack kg kg kg LxWxH m m 3 IMB / ,26 x 0,6 x 0,94 / 1,67x 0,8 x 2,21 1,3 / 3 IMB / ,26 x 0,6 x 0,94 / 1,67 x 0,8 x 2,21 1,3 / 3 IMB / ,75 x 0,6 x 0,94 / 1,67 x 0,8 x 2,7 1,5 / 3,6 IMB / ,75 x 0,6 x 0,94 / 1,67 x 0,8 x 2,7 1,5 / 3,6 IMB / - 2,96 x 0,6 x 0,94 / - 1,7 / - IMB / - 3,82 x 1,06 x 1,02 / - 4,2 / - IMB / - 4,76 x 1,08 x 1,10 / - 5,7 / - IMB / - 4,76 x 1,08 x 1,10 / - 5,7 / - IMB / - 5,21 x 1,08 x 1,10 / - 6,2 / - IMB / - 5,82 x 1,23 x 1,22 / - 8,8 / - IMB / - 5,74 x 1,06 x 1,47 / - 9,0 / - IMB / - 6,42 x 1,23 x 1,22 / - 9,7 / - IMB / - 6,34 x 1,06 x 1,47 / - 9,9 / - IMB / - 8,71 x 1,06 x 1,47 / - 13,5 / - 1) Standard tank 2) Sexkantig tank 3) Åttakantig tank 4) HV tank IMB packas normalt för vertikal transport, 3-pack Vertikal eller horisontell transport i 1-pack offereras på begäran. IMB packas alltid för horisontell transport, 1-pack. Tilläggsvikter Angivna vikter i tabell ovan gäller för standard IMB. Tilläggsvikter kan uppstå på grund av speciella behov eller krav. ABB Mättransformatorer Produktguide Edition 5, G-11

28 IMB kv Strömtransformator för utomhusbruk Omkoppling Allmänt Strömtransformatorer kan göras omkopplingsbara för att passa varierande primärströmmar. IMB kan levereras omkopplingsbara, antingen på primärsidan eller på sekundärsidan, eller i kombination av båda. Fördelen med primär omkoppling är att ampervarvtalet förblir detsamma och bördakapaciteten (VA) oförändrad. Nackdelen är att kapaciteten för kortslutningsströmmen minskar för den lägre omsättningen. Primär omkoppling Två primära omsättningar, kopplad i serie Två primära omsättningar, kopplad parallell C1 C2 C2 C1 Kopplingen ovan är för den lägre primärströmmen Kopplingen ovan är för den högre primärströmmen Sekundär omkoppling P1 P2 S1 S2 S3 S4 S5 De oanvända uttagen hos den sekundärt omkopplingsbara lindningen ska vara öppna. Om lindningar/kärnor ej används hos strömtransformatorn måste dessa kortslutas mellan högsta och lägsta tapp (t.ex. S1 - S5) och jordas. Varning! Lämna aldrig en sekundärlindning öppen. Mycket hög inducerad spänning genereras över uttagen, och både användaren och transformatorn utsätts för fara! G-12 Edition 5, ABB Mättransformatorer Produktguide

29 Spänningstransformator för utomhusbruk Induktiv spänningstransformator EMF EMF kv EMF är världens mest sålda olje- och pappersisolerade induktiva spänningstransformator för debiteringsmätning och skydd i högspänningsnät. Konstruerad för vitt skiftande miljöer från polar- till ökenklimat. Den unika kvartsfyllningen minimerar oljekvantiteten och medför att man kan ha ett enkelt och tillförlitligt expansionssystem. Lågt flöde i kärnan vid driftspänning ger en stor säkerhetsmarginal mot mättning och ferroresonans. Ungefärliga prestanda Installation Konstruktion Isolation Konstruktionsspänning Spänningsfaktor (Vf) Isolatorer Krypsträcka Driftsförhållanden Omgivningstemperatur Höjd över havet Utomhus Induktiv typ Olja-papper-kvarts kv Upp till 1,9/8 h Porslin (På begäran silikongummi) 25 mm/kv (Längre på begäran) -40 C to +40 C (Övrigt på begäran) Max m (Övrigt på begäran) ABB Mättransformatorer Produktguide Edition 5, H-1

30 EMF kv Spänningstransformatorer för utomhusbruk Induktiv spänningstransformator EMF Material EMF : Alla yttre metallytor består av en aluminium-legering, motståndskraftig mot de flesta kända miljöfaktorer. Bultar, muttrar etc är av syrafast stål. Aluminiumytorna behöver normalt inte målas. Vi kan dock, om så önskas, offerera anodisering eller en skyddsfärg, vanligen grå. Krypsträcka I standardutförande finns EMF med normal eller lång krypsträcka enligt tabellen på sidan J-4. Längre krypsträcka kan offereras på begäran. Mekanisk hållfasthet Den mekaniska hållfastheten ger tillräcklig säkerhetsmarginal för normala vindlaster och påkänningar från anslutna ledare. EMF klarar även höga jordbävningspåkänningar. Märkskyltar Märkskyltar av rostfritt stål, med graverad text och kopplingsschema, finns monterade på transformatortanken. Ankomstkontroll - montering Kontrollera om emballage och innehåll har skador vid mottagandet. Kontakta ABB vid eventuella skador på godset för instruktioner innan godset hanteras vidare. Alla skador skall dokumenteras (fotograferas). Transformatorn måste monteras på ett plant underlag. Ojämnt underlag kan förorsaka sneddragning av transformatorn med risk för oljeläckage. Monteringsanvisningar medföljer varje leverans. Underhåll Behovet av underhåll är obetydligt eftersom EMF är konstruerad för en livslängd av mer än 30 år. Normalt behöver man endast kontrollera att oljenivån är korrekt och att inget oljeläckage har inträffat. Transformatorerna är hermetiskt tillslutna och kräver därför ingen övrig kontroll. En omfattande besiktning rekommenderas efter 30 år, för att öka säkerheten och få fortsatt problemfri drift. Kontrollmetod och omfattning beror mycket på de lokala förhållandena. Eftersom primärlindningen inte är kapacitivt graderad, ger mätning av tan delta inget signifikant resultat. Därför rekommenderas oljeprov för gasanalys för kontroll av isolationen. Underhållsanvisningar medföljer varje leverans. ABB, High Voltage Products står till förfogande för diskussioner och råd. Impregneringsmedel Oljan av typ Nynäs Nytro 10 XN (enligt IEC grade 2) är fri från PCB och andra starkt giftiga ämnen och har liten påverkan på miljön. Skrotning Sedan olja och kvarts separerats, kan oljan brännas i en lämplig anläggning. Oljerester i kvartsen kan brännas, varefter den kan deponeras. Skrotningen bör utföras enligt lokala miljöföreskrifter. Porslinet kan krossas och användas som fyllmaterial. Metallerna i transformatorn kan återvinnas. För att återvinna koppar i lindningarna, bränns den oljeindränkta pappersisolationen. H-2 Edition 5, ABB Mättransformatorer Produktguide

31 Spänningstransformator för utomhusbruk EMF kv Induktiv spänningstransformator EMF Primäruttag EMF levereras som standard med anslutninsskena i aluminium passande för IEC och NEMA specifikationer. Primäruttaget är en spänningsanslutning och ska därför, enligt norm, tåla 1000 N statisk påkänning för U m (systemspänning) kv och 500 N för lägre spänningar. Dynamiska påkänningskraven är 1400 N respektive 700 N. EMF Sekundär uttagslåda och sekundäruttag Uttagslådan för sekundärlindningens uttag är monterad på transformatorlådan. Som standard är uttagslådan tillverkad av korrosionsbeständigt aluminiumgjutgods. Standarduttagslådan har en oborrad fläns samt dränering. På förfrågan kan den offereras med kabelförskruvningar enligt kundspecifikation. EMF EMF : Sekundäruttagen för kablar med area upp till 10 mm 2. Uttagslådan har skyddsklass IP 55. EMF Jordanslutningar Transformatorn utrustas normalt med ett jorduttag med en klämma av förnicklad mässing för ledare Ø=5-16 mm (area mm 2 ), se figur. På begäran kan den även offereras med anslutning för jordskena. Sekundärkretsarna jordas inuti uttagslådan. EMF EMF ABB Mättransformatorer Produktguide Edition 5, H-3

32 EMF kv Spänningstransformatorer för utomhusbruk Konstruktionsdata Nominell överslags- och krypsträcka Typ Normalt porslin (min. nom. värden) Krypsträcka Skyddad krypsträcka Porslin med lång krypsträcka (min. nom. värden) Krypsträcka Skyddad krypsträcka mm mm mm mm mm mm EMF EMF EMF EMF EMF EMF Provspänningar IEC , (SS-EN ) Typ Överslagssträcka Överslagssträcka Konstruktionsspänning (Um) 1min vått/torrt LIWL 1.2/50 µs RIV test voltage RIV level kv kv kv kv Max. µv EMF EMF EMF EMF EMF EMF Provspänningarna ovan gäller vid < 1000 meter över havet. Provspänningar IEEE C (CAN 3 C 131 M83) Type Highest voltage for equipment (Um) AC test dry, 1 min AC test wet, 10 sec BIL 1.2/50 µs kv kv kv kv Max. EMF EMF EMF (123) EMF EMF (170) (325) 750 Värden inom parentes avser CAN 3-C13.1-M79. Provspänningarna ovan gäller vid < 1000 meter över havet. H-4 Edition 5, ABB Mättransformatorer Produktguide

33 Spänningstransformator för utomhusbruk EMF kv Konstruktionsdata enligt IEC Sekundärspänningar och bördor Normer Internationell IEC , (IEC 186) Svensk standard SS-EN Märkdata vid 50 eller 60 Hz, Spänningsfaktor 1,5 eller 1,9 Standard noggrannhetsklasser och bördor Enligt IEC 50 VA class VA class 3P 100 VA class VA class 3P 150 VA class VA class 3P För lägre eller högre bördor var vänlig kontakta oss. Transformatorn har normalt en eller två lindningar för kontinuerlig belastning och en lindning, som endast är kortvarigt belastad (normalt en jordfelslindning). Andra konfigurationer kan offereras på begäran. Normerna anger som standardvärden för märkspänningsfaktor 1,5/30 sek för effektivt jordade system, 1,9/30 sek för system utan effektiv jordning med automatisk jordfelsutlösning och 1,9/8 h för system med isolerad nollpunkt utan automatisk jordfelsutlösning. Eftersom jordfelslindningen inte belastas annat än vid fel, kan man enligt IEC bortse från påverkan av dess belastning på de övriga lindningarnas noggrannhet. Observera att moderna mätare och skydd kräver mycket lägre bördor än de ovan nämnda, och att man, för att få största möjliga noggranhet, inte bör specificera högre börda än nödvändigt, se sida B-3. ABB Mättransformatorer Produktguide Edition 5, H-5

34 EMF kv Spänningstransformatorer för utomhusbruk Konstruktionsdata enligt IEEE and CAN3 Sekundärspänningar och bördor Normer Amerikansk IEEE C Kanadensisk CAN3-C13-M83 Märkdata vid 60 Hz, spänningsfaktor 1,4 Transformatorn har vanligtvis en eller två lindningar för kontinuerlig belastning (Y-kopplade). Standard noggrannhetsklasser och bördor According to IEEE and CAN3 0.3 WXY 0.6 WXYZ 1.2/3P WXYZ För lägre eller högre bördor vär vänlig kontakta oss. Märkbördor W = 12,5 VA effektfaktor 0,1 X = 25 VA effektfaktor 0,7 Y = 75 VA effektfaktor 0,85 YY = 150 VA effektfaktor 0,85 Z = 200 VA effektfaktor 0,85 ZZ = 400 VA effektfaktor 0,85 Exempel på omsättning: :1 innebär en sekundärlindning med omsättning 350:1 och en tertiärlindning med omsättning 600:1 350/600:1:1 innebär en sekundärlindning och en tertiärlindning, båda med uttag för omsättningarna 350:1 och 600:1 Skyddsklasser enligt CAN (1P, 2P, 3P) kan offereras på begäran. Spänningsfaktor 1,9 enligt CAN kan offereras på begäran. H-6 Edition 5, ABB Mättransformatorer Produktguide

35 Spänningstransformator för utomhusbruk EMF kv Konstruktionsdata - dimensioner Spänningstransformator EMF A B C D E F Typ Totalhöjd Överslagssträcka Höjd till uttagslådan Hålavstånd montering Jordplan höjd Expansions kärlets diameter mm mm mm mm mm mm EMF x EMF x EMF x EMF x EMF x EMF x F 135 C E A B D D 20 mm EMF Obs! Primäruttaget monteras vid anläggningsmontaget EMF Obs! Primäruttaget monteras vid anläggningsmontaget ABB Mättransformatorer Produktguide Edition 5, H-7

36 EMF kv Spänningstransformatorer för utomhusbruk Konstruktionsdata - Skeppningsdata Spänningstransformator EMF Typ Nettovikt inkl. olja Porslinisolator Olja Skeppningsvikt 3-pack Skeppningsdimensioner 3-pack L x W x H Skeppningsvolym 3-pack kg kg kg m m 3 EMF ,6 x 0,9 x 1,7 2,5 EMF ,6 x 0,9 x 1,7 2,5 EMF ,6 x 0,9 x 1,7 2,5 EMF x 1 x 2,6 5,2 EMF x 1 x 2,6 5,2 EMF x 1 x 2,7 5,4 EMF får inte lutas mer än 60 under transport och lagring. Varningsillustration finns på transformatorns märkskylt. EMF packas normalt för vertikal transport (3-pack). Den kan emellertid transporteras i horisontalt läge, och kan på begäran erhållas för horisontell transport (1-pack). H-8 Edition 5, ABB Mättransformatorer Produktguide

37 Kondensatorspänningstransformator och CPA och CPB kv kopplingskondensator för utomhusbruk CCA och CCB kv Kondensatorspänningstransformator CPA och CPB För debiteringsmätning och skydd i högspänningsnät. Den övergripande konstruktionen av dessa kondensatorspänningstransformatorer (CVTer) liksom blanddielektrikum i kondensatorelementen har visat sig vara okänsliga för temperaturväxlingar, och noggrannheten är likvärdig med induktiva spänningstransformatorer. Våra CVTer är konstruerade för vitt skiftande klimatiska förhållanden. CPA och CPB har ett högt s.k. godhetstal, tack vare den jämförelsevis höga kapacitansen kombinerad med en hög mellanspänning. Godhetstalet = C ekvivalent x U² mellanspänning är ett mått på noggrannhetsstabiliteten. Ju högre värde, desto bättre noggrannhet, och desto bättre transientegenskaper. Ungefärliga prestanda Installation Konstruktion Isolation CVD Utomhus Kondensatortyp Uppfyller IEC-normerna Aluminiumfolie / papper / polypropylenfilm / syntetisk olja EMU Papper - mineralolja Konstruktionsspänning kv Spänningsfaktor (Vf) Isolatorer Krypsträcka Driftsförhållanden Omgivningstemperatur Höjd över havet Upp till 1,9/8 h Porslin På begäran silikongummi (SIR) 25 mm/kv (Längre på begäran) -40 C to +40 C (Övrigt på begäran) Max m (Övrigt på begäran) ABB Mättransformatorer Produktguide Edition 5, I-1

38 Kondensatorspänningstransformator och kopplingskondensator för utomhusbruk Kondensatorspänningstransformator CPA och CPB Material Alla yttre metallytor består av en aluminiumlegering, motståndskraftig mot de flesta kända miljöfaktorer. Bultar, muttrar etc är av syrafast stål. Aluminiumytorna behöver normalt inte målas. Dock kan vi offerera en skyddsfärg, vanligen grå. Krypsträcka I normalutförande offereras CPA och CPB med krypsträcka 25 mm/kv. Längre krypsträcka kan offereras på begäran. Silikongummiisolatorer Hela sortimentet av CVT och CC kan levereras med silikongummiisolatorer (SIR). Våra SIR-isolatorer tillverkas med en spiralgjutningsteknik som ger isolatorer utan skarvar och med utomordentliga prestanda. Alla CVTer och CCer med den här typen av isolatorer har samma långa krypsträcka, 25 mm/kv, som porslin. Mekanisk hållfasthet Den mekaniska hållfastheten ger tillräcklig säkerhetsmarginal för normala vindlaster och påkänningar från primäruttag. I de flesta fall är det även möjligt, med hjälp av en topplatta, att montera spärreaktorer för bärfrekvensöverföringsutrustning direkt ovanpå kondensatordelaren. Notera att topplattan erhålles som tillval. CPA och CPB klarar även de flesta fall av jordbävningspåkänningar. Ferroresonansdämpkrets Det är nödvändigt för alla CVTer att ha någon form av ferroresonansdämpning inbyggd, eftersom kapacitansen i spänningsdelaren i serie med induktansen i transformatorn och seriereaktorn tillsammans utgör en svängningskrets. Denna svängningskrets kan av olika störningar i nätet bringas i resonans, vilket mättar transformatorns järnkärna. Detta fenomen kan också överhetta mellanspännings-transformatorn eller ge isolationsgenomslag. CPA och CPB använder en dämpkrets, inkopplad parallellt med en av sekundärlindingarna (se schema på sida I-11). Dämpkretsen består av en reaktor med järnkärna, CPA och CPB kv CCA och CCB kv och ett oljekylt motstånd i serie. I normal drift är dämpreaktorns järnkärna inte mättad, och ger en hög impedans så att endast försumbar ström går genom kretsen. Dämpkretsen har två uttag i uttagslådan, d1- d2, som i drift skall vara förbundna. Förbindningen går att öppna, för att genom resistansmätning kontrollera att kretsen är intakt. Omsättningsjustering Mellanspänningstransformatorn har fem juster-lindningar på nollpunktsidan av primärlindningen. Antalet varv på dessa lindningar är valda så att omsättningen kan justeras ±6,05% i steg om 0,05%. Dessa lindningar kan nås från utsidan i den sekundära uttagslådan. CVTn levereras justerad för specificerad börda och noggrannhetsklass, och normalt behövs ingen ytterligare justering. Vid behov kan justerlindningarna även användas för att utöka eller förbättra noggrannheten hos CVTn, exempelvis: - Bibehålla eller förbättra noggrannheten för en börda annan än märkbörda. - Minimera omsättningsfelet för en känd, fast börda till mindre än 0,025%. - Möjliggöra byte av spänningsdelare i fält, och justera transformatorn för den nya kombinationen av spänningsdelare/mellanspänningstransformator. Märkskyltar Vi använder korrosionsbeständiga märkskyltar med text och kopplingsschema. Allmänna data finns på utsidan av uttagslådans lock, kopplingsschema och sekundärlindningsdata på insidan. Kondensatorerna är märkta med uppmätt kapacitans på den nedre isolatorflänsen. Bärfrekvensöverföring (PLC) Som tillval kan alla CVTer förses med bärfrekvenstillbehör. Modern PLC-utrustning är lämplig för ett brett omfång av kapacitans hos kopplingskondenstorerna. Endast lägsta kapacitans måste anges på grund av vald frekvens. I-2 Edition 5, ABB Mättransformatorer Produktguide

39 Kondensatorspänningstransformator och kopplingskondensator för utomhusbruk Kondensatorspänningstransformator CPA och CPB Primäruttag CPA och CPB levereras normalt med en plan 4-håls aluminiumanslutning, som passar för bultar med C-C från 40 till 50 mm och för att ansluta normala kabelklämmor av aluminium. Andra primäruttag kan offereras på begäran, exempelvis aluminiumbult, Ø=30 mm. Maximal statisk/dynamisk kraft på primäruttaget är 1500 respektive 2100 N i samtliga riktningar. (1300 respektive 1800 N för CPB 800) CPA och CPB kv CCA och CCB kv Sekundär uttagslåda och sekundäruttag Transformatorn har en sekundär uttagslåda med skyddsklass IP 55. Lådan har en avtagbar oborrad uttagsfläns, som vid installation kan borras för kabel-förskruvningar. Uttagslådan är försedd med dränering. L Transformatorn kan också förses med en större uttagslåda, med plats för säkringar eller dvärgbrytare och/eller skydd för bärfrekvensutrustning. A Sekundäruttagen är normalt av typ Phoenix standardplintar för kabel med area 10 mm². I uttagslådan finns också uttag (d1-d2) för kontrollmätning av ferroresonans-dämpkretsen, och uttag för justerlindningarna (B1 till B10 bakom en täckplåt, för att förhindra att de oavsiktligt kopplas om), liksom anslutning till kondensatorns lågspänningsuttag L (för bärfrekvensutrustning). Standard uttagslåda Utan bärfrekvenstillbehör och säkringar L -uttaget måste alltid vara jordat om ingen bärfrekvensutrustning är ansluten. Jordanslutningar Transformatorn utrustas normalt med en jordklämma med överfall i förnicklad mässing, för ledare 8-16 mm (area mm 2 ), som kan flyttas till endera monteringsfoten. En skena av rostfritt stål, 80 x 145 x 8 mm, kan offereras på begäran. Den kan levereras oborrad eller borrad enligt normerna IEC eller NEMA. Jordningsanslutning för sekundärkretsarna finns i uttagslådan. ABB Mättransformatorer Produktguide Edition 5, I-3

40 Kondensatorspänningstransformator och kopplingskondensator för utomhusbruk Installation och underhåll Ankomstkontroll Vid mottagandet kontrollera om emballage och innehåll har skador. Vid eventuella skador kontakta ABB för instruktioner innan godset hanteras vidare. Alla skador skall dokumenteras (fotograferas). Montage Mellanspänningstransformatorn (EMUn) och den kapacitiva spänningsdelaren levereras som en enhet för CVTer med systemspänning upp till 245 kv. CVTer med högre systemspänning, och som har mer än en CVD-del, levereras med bottendelen av CVDn monterad på EMUn. Transformatorn med monterad bottendel installeras först, innan övre delen/delarna av CVDn montereas. Lyftanvisning är medpackad i varje kolli. Kontrollera att de övre och undre isolatorerna har samma serienummer (för CVDer med mer än en kondensatorenhet). Underhåll CPA och CPB är konstruerade för en livslängd på mer än 30 år, och är i princip underhållsfria. Vi rekommenderar dock följande kontroller och åtgärder: Visuell kontroll Vi rekommenderar regelbunden inspektion, för att kontrollera att inget oljeläckage förekommer och att det inte samlats smuts på isolatorerna. Kontrollmätningar på CVD Eftersom spänningsdelarna är permanent tillslutna under lätt övertryck är det inte möjligt att ta oljeprov från dem. Under normala driftsförhållanden sker inget märkbart åldrande i kondensatorerna (verifierat med uthållighetsprov). Dock kan skillnader mellan sekundärspänningarna i parallella faser indikera fel i en kondensatordel i någon av spänningstransformatorerna. Därför rekommenderas sådan jämförelse. Om skillnad upptäcks rekommenderas ytterligare mätningar av kapacitansvärden. Mätning kan göras mellan toppen och L -uttaget i sekundära uttagslådan. CPA och CPB kv CCA och CCB kv Kontrollmätningar på EMU Ett enkelt prov är att mäta isolationsresistansen hos sekundärlindningarna i mega-ohm (max provspänning 1000 VDC). Eftersom transformatorns högspänningslindning inte är kapacitivt graderad, ger en mätning av förlustvinkeln (tan delta) inget signifikant resultat. Dock är det möjligt att ta ett oljeprov från mellanspänningstransformatorn för gaskromatografianalys, för att fastställa dess kondition. Transformatortanken kan på begäran förses med en provtagningsventil, och vi kan leverera passande provtagningsutrustning. En enklare metod är att ta oljeprovet från oljepåfyllningsdonet. Provtagningsintervall varierar beroende på de lokala driftsförhållandena, vanligtvis behövs ingen oljeanalys under de första 20 åren i drift. Miljöaspekter Impregneringsmedel Både Faradol 810 (den syntetiska oljan i spännings-delarna), och Nynäs NYTRO 10 XN (vanlig transformatorolja i mellanspänningstransformatorn) är fria från PCB och andra starkt giftiga ämnen, och har liten påverkan på miljön. Skrotning När oljan tömts, kan den brännas i en för detta lämplig anläggning. I detta hänseende har Faradol liknande förbränningsegenskaper som vanligt mineralolja. Skrotningen bör utföras enligt lokala lagar och förordningar. Porslinet kan krossas och användas som fyllmaterial. Metallerna i transformatorn och höljet till spänningsdelaren kan återvinnas. Aluminiumdelar är märkta med materialspecifikation. För att återvinna koppar i lindningarna, bränns den oljeindränkta pappersisolationen. Kondensatorelementens aluminium, med sin kombination av folie, papper och polypropylenfilm kan återvinnas efter att isolationen har bränts. Plastfilmen avger inga skadliga ämnen vid förbränningen. I-4 Edition 5, ABB Mättransformatorer Produktguide

41 Kondensatorspänningstransformator och kopplingskondensator för utomhusbruk Konstruktionsdata enligt IEC Antal kondensatorenheter, kapacitans, överslags- och krypsträcka (CSA, normal kapacitans) (gäller även CCA) Typ Antal kondensatorenheter Standard kapacitans Överslagssträcka Normalt porslin (min. nom. värden) Krypsträcka Skyddad krypsträcka pf (+10; -5%) mm mm mm CPA/CPB CPA/CPB CPA/CPB CPA/CPB CPA/CPB CPA/CPB CPA/CPB CPA/CPB CPA/CPB CPA och CPB kv CCA och CCB kv Porslin med extra lång krypsträcka (min. nom. värden) Offereras på begäran. Oftast porslin som för närmast högre spänning. Antal kondensatorenheter, kapacitans, överslags- och krypsträcka (CSB, extra hög kapacitans) (gäller även CCB) Typ Antal kondensatorenheter Överslagssträcka Normalt porslin (min. nom. värden) Krypsträcka Skyddad krypsträcka pf (+10; -5%) mm mm mm CPA/CPB CPA/CPB CPA/CPB CPA/CPB CPA/CPB CPA/CPB CPA/CPB /CPB Porslin med extra lång krypsträcka (min. nom. värden) Offereras på begäran. Oftast porslin som för närmast högre spänning. Standard kapacitans Provspänningar: IEC Typ Konstruktionsspänning (Um) 1min vått/torrt LIWL 1.2/50 µs Lång stöt 250/2500 µs PD provspänning Max. PDnivå RIV provspänning RIV nivå kv kv kv kv kv pc * ) kv Max. µv CPA/CPB / ,2 x Um CPA/CPB / ,2 x Um CPA/CPB / ,2 x Um CPA/CPB / ,2 x Um CPA/CPB / ,2 x Um CPA/CPB / ,2 x Um CPA/CPB / ,2 x Um CPA/CPB / Um CPA/CPB / Um /CPB / Um Provspänningarna ovan gäller vid < 1000 meter över havet. * ) 5 pc vid provspänning 1,2 x Um/ 3 ABB Mättransformatorer Produktguide Edition 5, I-5

42 Kondensatorspänningstransformator och kopplingskondensator för utomhusbruk Konstruktionsdata enligt IEC Sekundärspänningar och bördor Norm IEC Märkdata vid 50 eller 60 Hz, spänningsfaktor 1,5 eller 1,9 Transformatorn har normalt en eller två lindningar för kontinuerlig belastning och en jordfelslindning. Andra konfigurationer kan offereras på begäran. Ungefärliga maximala totalbördor i VA Mätlindning Högsta klass Spänningsfaktor 1,5* ) Spänningsfaktor 1,9* ) CPA CPB CPA CPB /3P T Jordfelslindnng, oavsett spänningsfaktor CPA och CPB kv CCA och CCB kv 3P T1/6P T * ) IEC-normerna anger som standardvärden 1,5/30 sek för effektivt jordade system, 1,9/30 sek för system utan effektiv jordning med automatisk jordfelsutlösning och 1,9/8 h för system med isolerad nollpunkt utan automatisk jordfelsutlösning. Ovanstående värden kan, beroende på konfiguration, ökas genom användande av en spänningsdelare med extra hög kapacitans (CSB). Kontakta oss för mer information. Ovanstående värden är totala maxvärden för sekundärlindningar(ar), spänning 100/ 3 eller 110/ 3 V och en eller ingen jordfelslindning, klass 3P, avsedd för inkoppling i öppet delta, spänning 100 eller 110 (100/3 eller 110/3) V. Konsultera oss om andra konfigurationer önskas. Om transformatorn har mer än en kontinuerligt belastad lindning, eventuellt också med olika klasser, måste tillämpningen av ovanstående tabell utgå från summan av bördorna och den mest noggranna klassen. Eftersom jordfelslindningen inte belastas annat än vid fel, kan man enligt IEC bortse från påverkan av dess belastning på de övriga lindningarnas noggrannhet. Ovan angivna värden bör endast betraktas som maxvärden. Observera att moderna mätare och skydd kräver mycket lägre bördor än de nämnda, och att man för att få största möjliga noggrannhet inte bör specificera högre börda än nödvändigt, se sida B-3. I-6 Edition 5, ABB Mättransformatorer Produktguide

43 Kondensatorspänningstransformator och kopplingskondensator för utomhusbruk Dimensioner Kondensatorspänningstransformator CPA Typ Antal kondensatorenheter A B C D E Total höjd Höjd till fläns* ) Fästhålsavstånd Jordplan höjd mm mm mm mm mm CPA CPA CPA ** ) 1190** ) CPA CPA ** ) 1960** ) CPA ** ) 2380** ) CPA CPA CPA * ) Gäller endast för standarduttagslåda. ** ) Gäller endast för hög kapacitans. Kondensatorspänningstransformator CPB Typ Antal kondensatorenheter A B C D E Total höjd Överslagssträcka Överslagssträcka Höjd till fläns* ) Fästhålsavstånd Jordplan höjd mm mm mm mm mm CPB CPB CPB ** ) 1190** ) CPB CPB ** ) 1960** ) CPB ** ) 2380** ) CPB CPB CPB CPB * ) Gäller endast för standarduttagslåda. ** ) Gäller endast för hög kapacitans. CPA och CPB kv CCA och CCB kv CPA/CPB ABB Mättransformatorer Produktguide Edition 5, I-7

44 Kondensatorspänningstransformator och kopplingskondensator för utomhusbruk Konstruktionsdata och dimensioner CPA och CPB kv CCA och CCB kv Kopplingskondensatorer Kopplingskondensatorer typ CCA (standard kapacitans) och CCB (extra hög kapacitans) är avsedda för bärfrekvensapplikationer. Isolator och kondensatorkonstruktion är identiska med dem för kondensatorspänningsdelare typ CSA och CSB, men utan mellanspänningsuttag. Tidigare beskrivningar av spänningsdelaren gäller därmed även för kopplingskondensatorerna. Andra kapacitanser än nedan angivna kan offereras på begäran. En spärrspole kan i de flesta fall monteras direkt ovanpå kopplingskondensatorn. Primäruttag enligt ABB-standard (se sida I-3), samt isolatorer för bottenplattan ingår i leveransen. Provvärden för de olika konstruktionerna visas på sidan I-5. Modern bärfrekvensutrustning är anpassad för ett brett omfång av kopplingskondensatorer. Ingen speciell kapactans erfordras. Endast minsta kapacitans måste specifiseras på grund av valet av frekvens. Typ Antal kondensatorenheter Standard kapacitans pf (+10; -5%) Extra hög kapacitans pf (+10; -5%) A Total höjd Överslags- och krypsträckor CCA CCB mm CCA CCA CCA/CCB /1840 CCA/CCB /1840 CCA/CCB /2540 CCA/CCB /3590 CCA/CCB /3590 CCA/CCB /4010 CCA/CCB /4990 Se tabellerna på föregående sida. CCA/CCB I-8 Edition 5, ABB Mättransformatorer Produktguide

45 Kondensatorspänningstransformator och kopplingskondensator för utomhusbruk Skeppningsdata CPA och CPB Kondensatorspänningstransformator CPA Typ Nettovikt inkl. olja Olja Skeppningsvikt 3-pack Skeppningsdimensioner 3-pack CPA och CPB kv CCA och CCB kv Skeppningsvolym 3-pack/Totalt kg* kg* kg* L x B x H m m 3 CPA ,73x0,74x1,93 2,5 1) CPA ,73x0,74x2,21 2,8 1) CPA ,73x0,74x2,42 3,1 1) CPA ,73x0,74x2,54 3,3 1) CPA x x (3,11x0,69x0,91) 3 x 2,0 2) CPA ,73x0,74x2,42 + 1,82x1,55x0,80 3,1 + 2,3 3) CPA ,73x0,74x2,54 + 2,03x1,55x0,80 3,3 + 2,5 3) CPA ,73x0,74x2,81 + 2,24x1,55x0,80 3,6 + 2,8 3) CPA x x (3,25x0,69x0,91) + 2,79x1,55x0,80 3 x 2,0 + 3,5 4) Capacitor Voltage Transformers CPB Typ Nettovikt inkl. olja Olja Skeppningsvikt 3-pack Skeppningsdimensioner 3-pack Skeppningsvolym 3-pack/Totalt kg* kg* kg* L x B x H m m 3 CPB ,06x0,90x2,00 3,7 1) CPB ,06x0,90x2,49 4,6 1) CPB ,06x0,90x2,49 4,6 1) CPB ,06x0,90x2,70 5,0 1) CPB x x (3,21x0,80x1,01) 3 x 2,6 2) CPB ,06x0,90x2,49 + 1,82x1,55x0,80 4,6 + 2,3 3) CPB ,06x0,90x2,70 + 2,03x1,55x0,80 5,0 + 2,5 3) CPB ,06x0,90x2,91 + 2,24x1,55x0,80 5,4 + 2,8 3) CPB x x (3,35x0,80x1,01) + 2,79x1,55x0,80 3 x 2,7 + 3,5 4) CPB x x x (3,35x0,80x1,01) + 2 x (2,79x1,55x0,80) 3 x 2,7 + 2 x 3,5 4) 1) Vertikal 3-pack 2) Horisontell 1-pack (vanligtvis, på grund av på transporthöjd) 3) Bottendel vertikal 3-pack; överdel horisontell 3-pack 4) Bottendel horisontell 1-pack; överdel horisontell 3-pack (vanligtvis, på grund av transporthöjd) *) Vikterna för CVT med extra hög kapacitans är 5-10% högre, men skeppningsvolymen är densamma som för CVT med standard-kapacitans. ABB Mättransformatorer Produktguide Edition 5, I-9

46 Kondensatorspänningstransformator och kopplingskondensator för utomhusbruk Skeppningsdata för CCA och CCB Kopplingskondensator CCA Typ Nettovikt inkl. olja Olja Skeppningsvikt 3-pack Skeppningsdimensioner 3-pack CPA och CPB kv CCA och CCB kv Skeppningsvolym 3-pack/Totalt kg* kg* kg* L x B x H m m 3 CCA ,33x1,55x0,80 1,6 5) CCA ,61x1,55x0,80 2,0 5) CCA ,82x1,55x0,80 2,3 5) CCA ,03x1,55x0,80 2,5 5) CCA ,59x1,55x0,80 3,2 5) CCA x(1,82x1,55x0,80) 2,3 + 2,3 6) CCA x(2,03x1,55x0,80) 2,5 + 2,5 6) CCA x(2,24x1,55x0,80) 2,8 + 2,8 6) CCA x(2,79x1,55x0,80) 3,5 + 3,5 6) Kopplingskondensator CCB Typ Nettovikt inkl. olja Olja Skeppningsvikt 3-pack Skeppningsdimensioner 3-pack Skeppningsvolym 3-pack/Totalt kg* kg* kg* L x B x H m m 3 CCB ,03x1,55x0,80 2,5 5) CCB ,03x1,55x0,80 2,5 5) CCB ,79x1,55x0,80 3,5 5) CCB x(2,03x1,55x0,80) 2,5 + 2,5 6) CCB x(2,03x1,55x0,80) 2,5 + 2,5 6) CCB x(2,24x1,55x0,80) 2,8 + 2,8 6) CCB x(2,79x1,55x0,80) 3,5 + 3,5 6) 5) Kopplingskondensatorer packas normalt i horisontell 3-pack 6) Över- och bottendel(ar) packas i två kollin, horisontell 3-pack I-10 Edition 5, ABB Mättransformatorer Produktguide

47 CPA och CPB kv Kondensatorspänningstransformatorer för utomhusbruk Kondensatorspänningstransformator CPA och CPB (IEC) Principschema för kondensatorspänningstransformator 1 BN Jord 1 Mellanspänningstransformator med kompenseringsreaktor (EMU) 2 Mellanspänningstransformatorns primärlindning 3 Kompenseringsreaktor 4 Justerlindningar 5 Sekundärlindningar 6 Ferroresonansdämpkrets Tillval Tillbehör för bärfrekvensutrustning Jordkniv Spole Gnistgap Spole finns för 12, 24 eller 48 mh. Jord ABB Mättransformatorer Produktguide Edition 5, I-11

48 Kundens anteckningar I-12 Edition 5, ABB Mättransformatorer Produktguide

49 Outdoor Capacitor Voltage Transformers CPA and CPB kv Capacitor Voltage Transformer CPA and CPB (ANSI) For revenue metering and protection in high voltage networks. The overall design of the CVT and the mixed dielectric in the capacitor elements have proven to be insensitive to temperature changes, and the accuracy is equivalent to inductive voltage transformers. These CVTs are designed for widely shifting conditions, from polar to desert climates. The CPA and CPB have a high Quality Factor, as a result of their comparatively high capacitance, combined with a high intermediate voltage. The Quality Factor = C equivalent x U² intermediate is a measure of the accuracy stability. The higher this factor, the better the accuracy, and the better the transient response. Brief Performance Data Installation Design Insulation CVD EMU System voltage Nominal Insulators Creepage distance Service conditions Ambient temperature Design altitude Outdoor Capacitor type Meets ANSI standards Aluminum-foil/paper/ polypropylene film, synthetic oil Paper - mineral oil (765) kv Porcelain - on request silicon rubber (SIR) 25 mm/kv (longer on request) -40 C to +40 C (others on request) Maximum 1000 m (others on request) ABB Mättransformatorer Produktguide Edition 5, J-1

50 CPA and CPB kv Outdoor Capacitor Voltage Transformers Capacitor Voltage Transformer CPA and CPB (ANSI) Material All external metal surfaces are made of an aluminum alloy, resistant to most known environment factors. Bolts, nuts, etc. are made of acid-proof steel. The aluminum surfaces do not normally need painting. We can, however, offer a protective paint, normally light gray. Creepage Distance As standard, the CPA and CPB are offered with creepage distance 25 mm/kv. Longer creepage distances can be offered on request. Silicone Rubber Insulators The complete ranges of the CVT and CC are available with silicone rubber (SIR) insulators. Our SIR insulators are produced with a patented helical extrusion molding technique, which gives completely joint-free insulators with outstanding performance. All CVTs and CCs with this type of insulators have the same high creepage distance, 25 mm/kv, as porcelain. Mechanical Stability The mechanical stability gives a sufficient safety margin for normal wind loads and conductor forces. In most cases, with help of the optional top plate, it is also possible to mount line traps for power line carrier equipment directly on top of the capacitor divider. The CPA and CPB will also withstand most cases of seismic stress. Ferroresonance Damping Circuit All CVTs need to incorporate some kind of ferro-resonance damping, since the capacitance in the voltage divider, in series with the inductance of the transformer and the series reactor, constitutes a tuned resonance circuit. This circuit can be brought into resonance, that may saturate the iron core of the transformer, by various disturbances in the network. This phenomenon can also overheat the electromagnetic unit or lead to insulation breakdown. The CPA and CPB use a damping circuit, connected in parallel with one of the secondary windings (see scheme in page J-9). The damping circuit consists of a reactor with an iron core, and an oil-cooled resistor in series. Under normal use, the iron core of the damping reactor is not saturated, yielding high impedance, so that practically no current is flows through this circuit. The damping circuit has two bridged terminals; d1- d2, behind a sealed covering hood in the terminal box. In particular cases and after agreement this bridge can be opened, to check that the circuit is intact, by resistance measurement. Ratio Adjustment The transformer of the electromagnetic unit has five adjustment windings on the ground side of the primary winding. The numbers of turns of these windings have been chosen so that the ratio can be adjusted ±6.05% in steps of 0.05%. These windings are externally accessible behind a sealed covering hood in the secondary terminal box. The CVT is delivered adjusted for a specified burden and class, and normally no further adjustment is necessary. If needed, the adjustment windings enable exchange of the voltage divider on site, and readjust the transformer for the new combination of voltage divider/ electromagnetic unit. Rating Plates Corrosion resistant rating plates with text and wiring diagrams are used. General data can be found on the door of the terminal box, connection diagrams and secondary winding data on the inside. The capacitors are marked with measured capacitance on the lower insulator flange(s). Potential Grounding Switch A potential grounding switch can be included in the EMU. Power Line Carrier (PLC) As an option all CVTs can be equipped with Carrier Accessories. Modern PLC equipments are adapted for a wide range of coupling capacitors. No specific capacitance is required. Only minimum capacitance must be specified due to choice of frequency. J-2 Edition 5, ABB Mättransformatorer Produktguide

51 Outdoor Capacitor Voltage Transformers CPA and CPB kv Capacitor Voltage Transformer CPA and CPB (ANSI) Primary Terminal The CPA and CPB are normally delivered with an aluminum NEMA pad, suitable for connecting normal aluminum cable clamps. Other primary terminals can be offered on request, such as an aluminum round stud, Ø=30 mm. On request a top plate can be provided and drilled with four bolt holes 5/8 UNC, on a 5 circle in case a line trap is to be mounted. Maximum static force on the primary terminal is 340 lbf (1,500 N) in all directions. Maximum dynamic force is 475 lbf (2,100 N.) (Maximum static/dynamic force is 295/412 lbf for CPB 800) Our design is corona free and corona rings are not needed, but are available on request. Secondary Terminal Box and Secondary Terminals The transformer is equipped with a secon-dary terminal box, protection class IP 55. This box is equipped with a detachable, undrilled gland plate, which on installation can be drilled for cable bushings. The box is provided with a drain. The transformer can also be equipped with a larger terminal box, with space for fuses or micro circuit breakers and/or protection for power line carrier equipment. The secondary terminals normally consist of Phoenix standard terminal blocks for wire cross-section > 3/8 (10 mm²). In the terminal box are also terminals (d1-d2) for damping circuit, terminals for the adjustment windings (B1 - B10) and the capacitor low voltage terminal L (for power line carrier equipment). Terminals d1 - d2 and B1 - B10 are intended for factory settings and thus located behind a sealed covering hood to prevent inadvertent reconnection. L A The L terminal must always be grounded if no carrier equipment is connected. Ground Terminals The transformer is normally equipped with a ground clamp with a cap of nickel-plated brass, for conductor # 2 SOL to 500 MCM (diameters 8-16 mm), which can be moved to either mounting foot. Grounding terminals for the secondary circuits are placed inside the terminal box. Example ABB Mättransformatorer Produktguide Edition 5, J-3

52 CPA and CPB kv Outdoor Capacitor Voltage Transformers Installation and Maintenance (ANSI) Unpacking Please check the crates and their contents for damage during transportation upon receipt. Should there be any damage, please contact ABB for advice before the goods are handled further. Any damage should be documented (photographed). Assembly The electromagnetic unit and the capacitor voltage divider are delivered as one unit for CVTs with system voltages up to 230 kv. CVTs with higher system voltages, having more than one CVD part, are delivered with the bottom unit of the CVD assembled onto the EMU. The EMU, with the bottom CVD unit should be installed first, before the top part(s) of the CVD is (are) mounted in place. Lifting instructions are included in each package. Check that the top and the bottom insulator have the same serial number (for CVDs with more than one capacitor unit). Maintenance The CPA and CPB are designed for a service life of more than 30 years, and are practically maintenance-free. We recommend however the following checks and measures. Visual Check We recommend a period inspection, to check for oil leakages and also to inspect the insulator for collection of dirt. Control measurements of the CVD Since the voltage dividers are permanently sealed under slight overpressure it is not possible to take oil samples from them. Under normal service conditions, no noticeable ageing will occur within the capacitors (verified by ageing tests). However discrepancies between the secondary voltages in parallel phases can be an indication of a fault in a capacitor part of one of the voltage transformers, which is why such a comparison is recommended. In such a case a further measurement of the capacitance value is recommended. Readings can be taken between the top and the L terminal in the secondary terminal box. Control measurements of the EMU A simple test is to measure the insulation resistance in mega-ohms (max. test voltage 1,000 VDC) of the secondary windings. Since the high voltage winding of the transformer is not capacitively graded, a measurement of the loss angle (tan delta) will give no significant result. What is possible, however, is to take an oil sample, for gas chromatography analysis from the electromagnetic unit to assess its condition. The tank of the electromagnetic unit can, on request, be equipped with a sampling valve, and we can deliver suitable sampling equipment. A simpler method is to take the oil sample from the oil-filling hole. Sampling intervals will vary, depending on service conditions; generally, no oil analysis should be necessary during the first 20 years of service. Environmental Aspects Impregnant Both Faradol 810 (the synthetic oil in the voltage dividers), and Nynäs NYTRO 10 XN (the standard transformer oil in the electromagnetic unit) are free from PCB and other strongly harmful substances, and pose a low impact to the environment. Destruction After draining the oils, they can be burnt in an appropriate plant. In this respect, Faradol has similar combustion properties as normal mineral oil. The disposal should be carried out in accordance with local legal provisions, laws and regulations. The porcelain can be deposited after it has been crushed. The metals in the electromagnetic unit, and the housings of the voltage divider can be recycled. Aluminum parts are labeled with material specification. In order to recycle the copper in the windings, the oil-saturated paper insulation should be burnt. The aluminum in the capacitor elements, with their combination of foil, paper and polypropylene film can be reclaimed after the insulation has been burnt; the plastic film will not emit any harmful substances during this process. J-4 Edition 5, ABB Mättransformatorer Produktguide

53 Outdoor Capacitor Voltage Transformers CPA and CPB kv Design Data According to ANSI Number of capacitor units, capacitance, flash-over and creepage distance (CSA, standard capacitance) (also valid for CCA) Type Number of capacitor units Standard capacitance Normal porcelain (min. nom. values) Striking distance (min.) Leaking distance pf (+10; -5 %) mm (inches) mm (inches) Porcelain with long creepage distance (min. nom. values) CPA/CPB (28) 2200 (86) CPA/CPB (39) 3160 (124) CPA/CPB (47) 3880 (153) CPA/CPB (55) 4600 (182) Offered on request CPA/CPB (77) 6510 (256) CPA/CPB (127) (420) CPA/CPB (166) (551) Number of capacitor units, capacitance, flash-over and creepage distance (CSB, extra high capacitance) (also valid for CCB) Type Number of capacitor units Extra high capacitance Normal porcelain (min. nom. values) Striking distance (min.) Leaking distance pf (+10; -5 %) mm (inches) mm (inches) Porcelain with long creepage distance (min. nom. values) CPA/CPB (56) 4600 (182) CPA/CPB (56) 4600 (182) CPA/CPB (83) 6990 (276) Offered on request CPA/CPB (127) (420) CPA/CPB (166) (551) Test Voltages: ANSI C Type Nominal system voltage Max rated voltage AC test Dry, 1min AC test Wet, 10 sec BIL 1.2/50 µs RIV test voltage RIV level kv L-L 1) kv L-G kv kv kv kv µv CPA/CPB CPA/CPB CPA/CPB CPA/CPB CPA/CPB CPA/CPB CPA/CPB Test voltages above are valid for altitudes < 3300 feet above sea level. ABB Mättransformatorer Produktguide Edition 5, J-5

54 CPA and CPB kv Outdoor Capacitor Voltage Transformers Design Data According to ANSI (The data in the tables below are ABB standard values. Other data can be offered on request) Accuracy The CPA is offered for 0.6R or 1.2R relay accuracy class and CPB for 0.3 or 0.6 metering accuracy class. It can be supplied with two tapped windings, X and Y, or with three tapped windings X, Y and Z. CPA with standard capacitance Metering Secondary volt 115V: Tap V Relaying Secondary volt 115V:115/ 3V Winding X1-X2, X2-X3 Y1-Y2, Y2-Y3 Winding X1-X2, X2-X3 Y1-Y2, Y2-Y3 Aux. winding Optional Z1-Z3, Z2-Z3 Ratio Ratio Class Burden 1 ) Class Burden 1 ) Class Burden 1 ) VA CPA /600:1:1 (346/600:1:1) 0.6R 0-200VA 1.2R 0-400VA 1.2R 0-75VA 600 CPA /1000:1:1 (577/1000:1:1) 0.6R 0-200VA 1.2R 0-400VA 1.2R 0-75VA 600 CPA /1200:1:1 (693/1200:1:1) 0.6R 0-200VA 1.2R 0-400VA 1.2R 0-75VA 600 CPA /1400:1:1 (808/1400:1:1) 0.6R 0-200VA 1.2R 0-400VA 1.2R 0-75VA 600 CPA /2000:1:1 (1155/2000:1:1) 0.6R 0-200VA 1.2R 0-400VA 1.2R 0-75VA 600 CPA /3000:1:1 (1732/3000:1:1) 0.6R 0-200VA 1.2R 0-400VA 1.2R 0-75VA 600 CPA /4500:1:1 (2511/4350:1:1) 0.6R 0-200VA 1.2R 0-400VA 1.2R 0-75VA 600 1) The total simultaneous burden (X+Y+Z) is not to exceed values given for each main winding. All burdens are factory set. CPB with extra high capacitance Metering Secondary volt 115V: Tap V Relaying Secondary volt 115V:115/ 3V Winding X1-X2, X2-X3 Y1-Y2, Y2-Y3 Ratio Ratio Class Burden 1 ) Winding X1-X2, X2-X3 Y1-Y2, Y2-Y3 Class Burden 1 ) Aux. winding Optional Z1-Z3, Z2-Z3 Class Burden 1 ) CPB /1200:1: VA VA 1.2R 0-75VA 600 CPB /1400:1: VA VA 1.2R 0-75VA 600 CPB /2000:1: VA VA 1.2R 0-75VA 600 CPB /3000:1: VA VA 1.2R 0-75VA 600 CPB /4500:1: VA VA 1.2R 0-75VA 600 1) The total simultaneous burden (X+Y+Z) is not to exceed values given for each main winding. All burdens are factory set. CPA/CPB Metering performance Relaying performance Ratio Perf. ref. Voltage 2) Ratio Perf. ref. Voltage 2) CPA /600:1: kv L-G (346/600:1:1) 69/ 3 kv CPA /1000:1:1 69 kv L-G (577/1000:1:1) 115/ 3 kv CPA/CPB /1200:1: kv L-G (693/1200:1:1) 138/ 3 kv CPA/CPB /1400:1:1 92 kv L-G (808/1400:1:1) 161/ 3 kv CPA/CPB /2000:1:1 138 kv L-G (1155/2000:1:1) 230/ 3 kv CPA/CPB /3000:1:1 207kV L-G (1732/3000:1:1) 345/ 3 kv CPA/CPB /4500:1: kv L-G (2510/4348:1:1) 500/ 3 kv 2) Application of the performance reference voltage between phase and ground will result in 115 V secondary winding having lower ratio. Rated burdens W = 12.5 VA power factor 0.1, X = 25 VA power factor 0.7, Y = 75 VA power factor 0.85 YY = 150 VA power factor 0.85, Z = 200 VA power factor 0.85, ZZ = 400 VA power factor 0.85 Thermal burden Thermal burden Coupling Capacitors Coupling capacitors types CCA (standard capacitance) and CCB (extra high capacitance) are intended for power line carrier applications. The insulator and capacitor design are identical to capacitor voltage dividers type CSA and CSB, but without an intermediate voltage terminal. Descriptions of the voltage divider are in the IEC catalog for the CVT. VA J-6 Edition 5, ABB Mättransformatorer Produktguide

55 Outdoor Capacitor Voltage Transformers CPA and CPB kv Dimensions Capacitor Voltage Transformer CPA Type Number of capacitor units A B C D E Total height Striking distance Height to flange *) Mounting hole distance Ground level height mm (in) mm (in) mm (in) mm (in) mm (in) CPA (65 ) 700 (28 ) 340 (13 ) 335 (13 ) 740 (29 ) CPA (76 ) 980 (39 ) 340 (13 ) 335 (13 ) 740 (29 ) CPA (85 )** ) 1190 (47 )** ) 340 (13 ) 335 (13 ) 740 (29 ) CPA (93 ) 1400 (55 ) 340 (13 ) 335 (13 ) 740 (29 ) CPA (115 )** ) 1960 (77 )** ) 340 (13 ) 335 (13 ) 740 (29 ) CPA (178 ) 3220 (127 ) 340 (13 ) 335 (13 ) 740 (29 ) CPA (217 ) 4200 (165 ) 340 (13 ) 335 (13 ) 740 (29 ) * Valid for standard terminal box only. ** Valid for standard capacitance only. Capacitor Voltage Transformer CPB Type Number of capacitor units A B C D E Total height Striking distance Height to flange *) Mounting hole distance Ground level height mm (in) mm (in) mm (in) mm (in) mm (in) CPB (68 ) 700 (28 ) 390 (15 ) 410 (17 ) 790 (31 ) CPB (79 ) 980 (39 ) 390 (15 ) 410 (17 ) 790 (31 ) CPB (87 )** ) 1190 (47 )** ) 390 (15 ) 410 (17 ) 790 (31 ) CPB (95 ) 1400 (55 ) 390 (15 ) 410 (17 ) 790 (31 ) CPB (123 )** ) 2100 (83 )** ) 390 (15 ) 410 (17 ) 790 (31 ) CPB (181 ) 3220 (127 ) 390 (15 ) 410 (17 ) 790 (31 ) CPB (219 ) 4200 (165 ) 390 (15 ) 410 (17 ) 790 (31 ) * Valid for standard terminal box only. ** Valid for standard capacitance only. CPA/CPB ABB Mättransformatorer Produktguide Edition 5, J-7

56 CPA and CPB kv Outdoor Capacitor Voltage Transformers Shipping Data (ANSI) Capacitor Voltage Transformers CPA Type Net weight incl. oil *) Oil *) Shipping weight * 3-pack) Shipping dimensions 3-pack LxWxH Shipping volume 3-pack Total kg kg kg m m 3 CPA x0.74x ) CPA x0.74x ) CPA x0.74x ) CPA x0.74x ) CPA x x (3.11x0.69x0.91) 3 x 2.0 2) CPA x0.90x x1.55x ) CPA x x (3.35x0.80x1.01) x1.55x x ) Capacitor Voltage Transformers CPB Type Net weight incl. oil *) Oil *) Shipping weight *) 3-pack Shipping dimensions 3-pack LxWxH Shipping volume 3-pack Total kg kg kg m m 3 CPB x0.90x ) CPB x0.90x ) CPB x0.90x ) CPB x0.90x ) CPB x x (3.21x0.80x1.01) 3 x 2.6 2) CPB x0.90x x1.55x ) CPB x x (3.35x0.80x1.01) x1.55x x ) *) The weights for extra high capacitance CVTs are 5 to 10% higher, but the shipping volumes are the same as for standard capacitance CVTs 1) Vertical 3-pack 2) Horizontal 1-pack (normally, due to transport height) 3) Bottom part vertical 3-pack; top part horizontal 3-pack 4) Bottom part horizontal 1-pack; top part horizontal 3-pack (normally, due to transport height) J-8 Edition 5, ABB Mättransformatorer Produktguide

57 Outdoor Capacitor Voltage Transformers CPA and CPB kv Capacitor Voltage Transformer CPA and CPB (ANSI) Schematic Diagram of Capacitor Voltage Transformer H1 1 BN H2 Ground 1. Electromagnetic unit (EMU) 2. Primary winding of the intermediate voltage transformer 3. Potential grounding switch and choke coil (option) 4. Adjustment windings (B1-B10) 5. Secondary windings X and Y 6. Ferroresonance damping circuit 7. Auxiliary winding Z (option) Option Carrier Accessories Jordkniv Spole Gnistgap Drain coil available for 12, 24 or 48 mh. Jord ABB Mättransformatorer Produktguide Edition 5, J-9

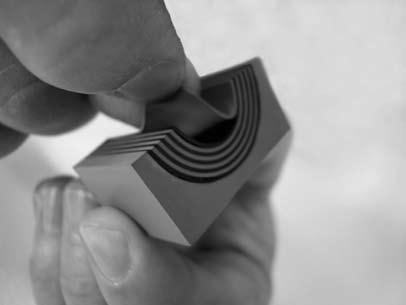

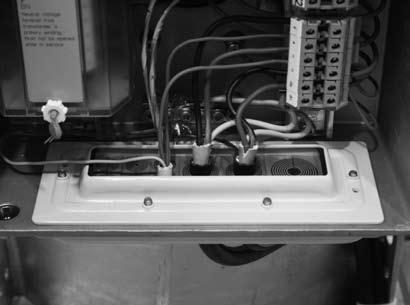

58 Kabelgenomföringskit Roxtec CF 16 Tillval tillbehör för installation av kablar Enkel kabelinstallation Roxtec CF 16 är ett kit för kabelgenomföring som kombinerar säker tätning av kablar i kopplingslådor med ett enkelt installationsförfarande. Varje CF 16 medger dragning av flera kablar genom samma öppning. Multidiameter Roxtec CF 16 är anpassningsbar genom Multidiameter, Roxtecs unika teknik som bygger på tätningsmoduler med avskalbara lager. Den tekniska lösningen gör att kablar av ett brett spann av diametrar kan tätas med perfekt passform, till och med när det krävs justeringar eller vid avvikelser från angivna dimensioner. Modulerna levereras med en mittkärna som ersättning för en kabel, vilket gör genomföringen anpassningsbar både till olika kabelstorlekar och för ett varierande antal kabeldragningar. Levereras som kit Genomföringskitet Roxtec CF 16 finns i två versioner: båda har kundanpassade uppsättningar av tätningsmoduler för att passa de vanligaste storlekarna och antalet kablar i kopplingslådorna (se bilderna nedan). För övriga dimensioner, vänligen kontakta ABB High Voltage Products i Ludvika. Lätt att underhålla Roxtec CF 16 kan öppnas och återslutas vid upprepade tillfällen, vilket underlättar installation och underhåll. En annan fördel är den inbyggda extra kapaciteten vid behov av fler kablar i framtiden. Fördelar i sammandrag Tätar ett flertal kablar och diametrar Snabb och enkel installation Dragavlastning för kabel Skyddar mot gnagare IP 66/67 Halogenfri UL/NEMA 4, 4X, 12, 13 Brandklassat material UL 94-V0 ABB CF 16 Kit 1 för kopplingslåda Tillbehörsnummer ABB CF 16 Kit 2 för kopplingslåda Tillbehörsnummer Roxtec CF 16 Kit 1: rymmer max en kabel om 9,5-32,5 mm, två kablar om mm och sex kablar om 3,5-16,5 mm. Roxtec CF 16 Kit 2: rymmer max en kabel om 9,5-32,5 mm och fyra kablar om mm. K-1 Edition 5, ABB Mättransformatorer Produktguide
