1 Examensprojekt 7,5 hp Linus Ståhl Handledare: Johan Wretborn

2 Förord Detta examensarbete avslutar mina studier för Cad-Teknikerprogrammet. Examensprojektet är på 7,5 poäng och har utförts mellan mars och maj. Handledare var Johan Wretborn och examinator. Uppdragsgivare var Martin Persson som är Kommunkoordinator för Hälsoteknikcentrum Halland. Tack Jag vill tacka dessa personer för all hjälp med projektet. Martin Persson- Hälsoteknikcentrum Halland Johan Wretborn- Studierektor, Högskolan i Halmstad Ordförklaring Spline- Spår som sitter vid navet och hjulet. Quickrelease- Låsfunktion som gör det möjligt att montera av och på hjulen på en rullstol. Nav- Ett hölje till växeln.

3 Sammanfattning Detta examensarbeta har grundats på att hitta en lösning till Hälsoteknikcentrum Halland. Uppgiften var att konstruera hjulen på en växlad rullstol, så de går montera av och på med en låsnings-funktion. Jag har skissat fram lösningen och ritat upp den i Catia v5, som kommer lämnas över till hälsoteknikcentrum efter redovisningen.

4 Abstract This diploma work has been based on finding a solution to Hälsoteknikcentrum i Halland. The task was to design the wheels of a wheelchair gear, so they can put on and remove with a locking feature. I have sketched out the solution and drawn up in Catia v5, which will be handed over to health technology centers for accounting.

5 Inledning... 6 Bakgrund... 6 Besök... 6 Syfte... 7 Problembeskrivning... 7 Metod... 8 Skissbeskrivning... 9 Viktning av skisser CAD-modell Materialval Beräkningar FEM-analys Resultat Komponenter Detaljkonstruktion Utförande/teorier Diskussion Källförteckning Bilaga... 23

6 Inledning Bakgrund Hälsoteknikcentrum Halland presenterade olika projekt som de behövde få hjälp med att färdigställa eller vidareutveckla. Jag fastnade för ett projekt som två tidigare studenter hade gjort som jag valde till examensarbete. Gearup, som projektet heter är en rullstol med en cykelväxel. Funktionen består av ett hjul, drivhjul, och en växel. Växeln är en planetväxel och drivs av drivhjulet, växeln kraft förs vidare till navet och hjulet och det blir en utväxling. Det som hälsteknikcentrum behövde hjälp med var att montera ner och på hjulen med hjälp av en låsfunktion som blev mitt projekt, Quickrelease. Besök När jag besökte Hälsoteknikcentrum träffade jag Martin Persson som visade mig rullstols-prototypen Gearup. Vi monterade ner ett av naven så jag kunde se hur växeln fungerade och hur det satt fast. Vi diskuterade fram olika kriterier som behöver uppnås och vilka problem som behöver lösas. Jag fick deras rapport med ritningar med mig, så jag kunde rita upp växeln och börja hitta lösningar.

7 Syfte Quickrelease till Gearup. Quickrelease är en funktion som låser fast hjulen till rullstolen och montera av hjulen från rullstolen. Quickreleasen är ett rör som har en stav och två kulor i sig, kulorna sticker ut med en tredje del av sin storlek från röret igenom två hål. Staven som finns i röret har en stor och liten bredd. När man trycker fram staven så hamnar kulorna på den lilla bredden och kulorna trycks inte upp igenom hålen i röret. Då ligger inte kulorna i ett spår utanför röret, vilket gör det möjligt att montera av hjulet. Se bilaga Gearup är en rullstol med en växel vid naven, som två andra studenter har haft som examensarbetet. Min uppgift är att skapa en liknad funktion till Gearup. Hjulet och drivhjulet ska monteras av med hjälp av en låsfunktion som ska vara lika lätt att hantera som en Quickrelease, så Gearup kan komma ut på marknaden i framtiden. Problembeskrivning Gearup har en cykelväxel innanför navet till skillnad från en vanlig rullstol. Detta gör att en quickrelease inte går applicera till Gearup då växeln är i vägen. Det finns tre problem som behöver lösas för att detta ska bli möjligt. 1. Växeln sitter fast i en vajer vilket gör att växeln sitter fast i stolen. 2. Drivhjulet sitter fast i växeln för att det ska bli en utväxling och hjulet sitter fast i navet. Detta medför att det blir två separata delar som man ska montera ner, och måste på något sätt sammankopplas till en enhet. 3. En låsfunktion som låser fast drivhjul och hjul i rullstolen.

8 Metod Jag började med att läsa rapporten Gearup och fick en bild av vad som behövde göras. Sedan började jag skissa upp olika lösningar för de tre problemen som ska lösas. Skisserna kopplade jag ihop med varandra för att se att de fungerade tillsammans och uppfyllde kriterierna. Resultatet ska ritas upp i Catia v5. Jag har följt Fredy Olsen metod. Kriterier Jag har gjort en lista på kriterier för att välja vika skisser som uppfyller kraven. Lätt att montera av och på K 1 Drivhjul och hjul ska vara K 2 sammankopplade Enkel låsfunktion K 3 Får ej påverka växeln K 4 Stabil K 5 Tåla slitage Ö 1 Låg kostnad Ö 2 Klara krafterna som uppkommer K 6 Lätt att tillverka K 7 Ö= Önskar K= Krav Viktning av krav En viktning är när man väger olika krav med varandra och på så sätt få ut det viktigaste. K1 K2 K3 K4 K5 K6 K7 Summa K K K K K K K7 3

9 Summan av kraven K1=12 K2=12 K3=11 K4=11 K5=7 K6=8 K7=3 De viktigaste kraven är K1 och K2 med sina 12 poäng. Skissbeskrivning Jag började med att skissa fram lösningar till problem 1, att göra det möjligt att ta bort hjulet då växeln sitter fast i en vajer. Jag fram till att inte ta bort växeln utan fokuserade på att ta bort hjulen. Skiss 1 På denna lösning så lossar man inte på navet och växeln, utan låter det vara kvar på rullstolen. Istället monterar man bort hjulet med hjälp av en spline som sitter utanför navet och på insidan av hjulet. Det blir då en kraftöverförning från navet till hjulet. Skiss 2 Här är en liknad lösning med spline. Splinen är fasad framtill för att underlätta påtagningen av hjulet. Fasningen samlar också på sig smuts som kan tillkomma i mellan navet och hjulet. Skiss 3 Denna lösning har också en spline. Denna splinen gör att det drar åt i slutet av spåret och gör det lätt att montera på. Skiss 4 Det är två skruvar som fäster sig i navet så det fäster. Problem 2, att få hjulet och drivhjulet sammankopplade på något sätt så det blir en utväxling.

10 Skiss 5 Här knäpper man fast hjulet och drivhjulet med ett fäste när man ska ta bort det. När hjulet sedan ska på igen, så lossar man på fästet och det blir en utväxling. Skiss 6 Drivhjulet och hjulet sitter fast med 3 kulor som sitter i ett spår i hjulet. Kulorna sitter fast i en axel, vilket gör att de kan snurra runt axeln och inte påverkar hjulet. Skiss 7 Denna lösning består av samma princip. Ett kullager som sitter fast i drivhjulet och går i ett spår i hjulet. Skiss 8 Ett kullager som fästs emellan hjulet och drivhjulet. Problem 3, hitta en lösning som får hjulet och drivhjulet att låsas fast i rullstolen. Skiss 9 En Quickrelaese som fäster hjulet och drivhjulet i växelns axel. Skiss 10 En Quickrelease som fäster sig i ett hål längst ut på navet i mitten. Skiss 11 En Quickrelease som fäster sig på insidan av navet längst till kanten. Skiss 12 Liknade funktion som skiss 11 fast med flera kulor. Se bilaga

11 Viktning av skisser Jag har satt ett betyg på 1-5 på varje lösningsförslag mot mina kriterier för att få fram de bästa skisserna. Jag har delat in lösningarna i tre grupper, de vinnande skisserna i varje grupp kommer jag att koppla samman till en lösning. Kraven kommer ha olika poäng angående vilket som är viktigast. Då K1 har 3 poäng så kommer maxpoängen för det kravet vara 3*5=15 poäng. Poäng för kraven: K1=3 K2=3 K3=2 K4=2 K5=1 K6=1 K7=1 Ö1=1 Ö2=1 Problem 1 Problem 2 Problem 3 Skisser Lätt att montera av och på K Drivhjul och hjul ska vara sammankopplade K Enkel låsfunktion K Får ej påverka växeln K Stabil K Tåla slitage Ö Låg kostnad Ö Klara krafterna som uppkommer K Lätt att tillverka K Totalt De skisser som fick bäst betyg från varje grupp var Skiss 3,8 och 11. De hade också fått högsta poäng på de kraven som var viktigast.

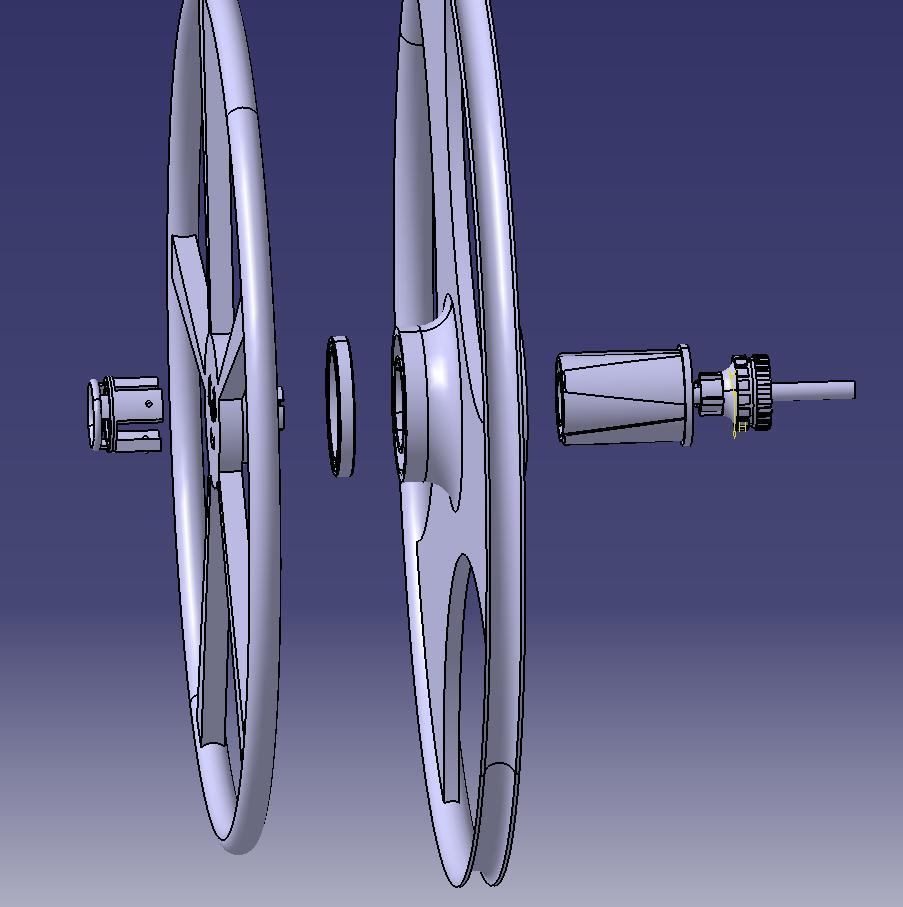

12 CAD-modell Jag började med att rita upp växeln för att se dimensionerna, så jag kan utforma lösningarna som jag skapat. Jag ritade sedan upp lösningarna 3, 8 och 11 så de passade med varandra. I Catia så fick flera skisser ändras så de passade varandras funktioner och inte påverkade växeln. Navet, hjulet och drivhjulet är bredare så att de nya funktionerna kan appliceras. Navet har en spline som hjulet ska fästa sig i, hjulet har en liknande spline med motsatt riktning. Hjulet och drivhjulet sitter ihop med ett kullager så de inte ska påverka varandra. Kullagret har jag hämtat som färdig modell från SKF. Låsningen som sitter längst åt vänster låser fast drivhjulet och hjulet med kulor som går i ett spår i navet. Hjulen och drivhjulets ekrar är bara en utformning som inte har med funktionerna att göra, dessa går ändra till vilken design man så önskar.

13 Materialval Jag har gjort en viktning av materialet som ska vara till navet och hjulets spårfäste. (Viktning 1-5) Material Stål Aluminium titan Rostfritt stål Sträckgräns Vikt Vattentålig kostnad bearbetning Totalt SS-1412 Navet och hjulspårets fäste kommer tillverkas av stål. Stålet som jag valt är SS-1412 och är ett konstruktionsstål. Det är lätt att bearbeta och relativt billigt. Sträckgränsen är på 260 Mpa. Beräkningar Jag har räknat ut momentkraften på drivhjulet för att få fram spänningen i splinen mellan hjulet och navet. Jag utgick ifrån att en maxkraft på 20 kilo, då jag förutsätter att de flesta ligger långt under denna kapacitet när de använder rullstolen. M=F*a F=20*9,82= ca 200 N M= Momentkraften (Nm) a= 0,275 m F=kraften (N) M=200*0,275 a= Hävarm (m) M=55Nm

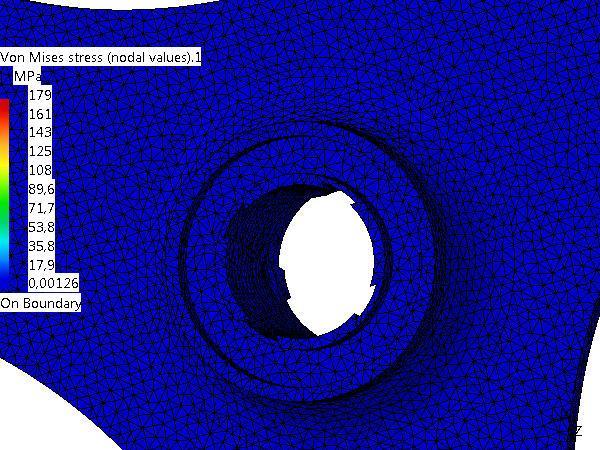

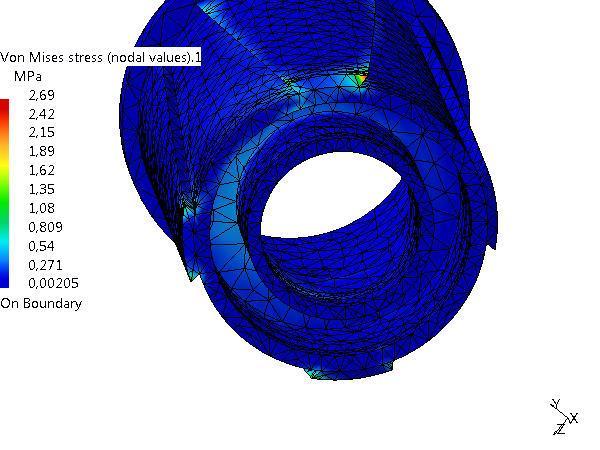

14 Utväxlingen från drivhjulet till hjulet är 73 %. Momentkraften vid hjulet: M=55*1,73 M=95,15Nm Momentkraften vid hjulet blir då 95,15Nm. Denna kraft ska jag beräkna med en FEManalys så att man kan se att spänningarna inte överstiger sträckgränsen på 260 Mpa. FEM-analys Jag har satt en momentkraft på 95,15Nm på hjulet för att se spänningarna i splinen. Spänningen hamnade mellan 0-3 Mpa, så sträckgränsen 260 Mpa på konstruktionsstålet SS-1412 klarar sig med stort marginal. Här kan man se spänningen på navet. Den högsta spänning är vid splinen längst ut på kanten där det kniper åt.

15 Hjulets spline har samma spänning som ovan, dock bildas det en hög punktspänning vid en av ekrarna, men det är inte relevant för denna analys.

16 Resultat Här kommer jag gå igenom den slutliga primära konstruktionen. Komponenter Kullager Jag viktade 3 olika kullager för att få fram det bästa för min konstruktion. Viktning 1-5 Kullager Vikt Storlek r/min Totalt Deep groove ball bearings, double row Deep groove ball bearings, single row Cylindrical roller bearings, single row Se bilaga Jag kommer använda mig av Deep groove ball bearings, single row och är 70mm innerdiameter, och 90mm ytterdiametern. Jag använder detta kullagret främst för att det fanns storlekar som passade till min konstruktion.

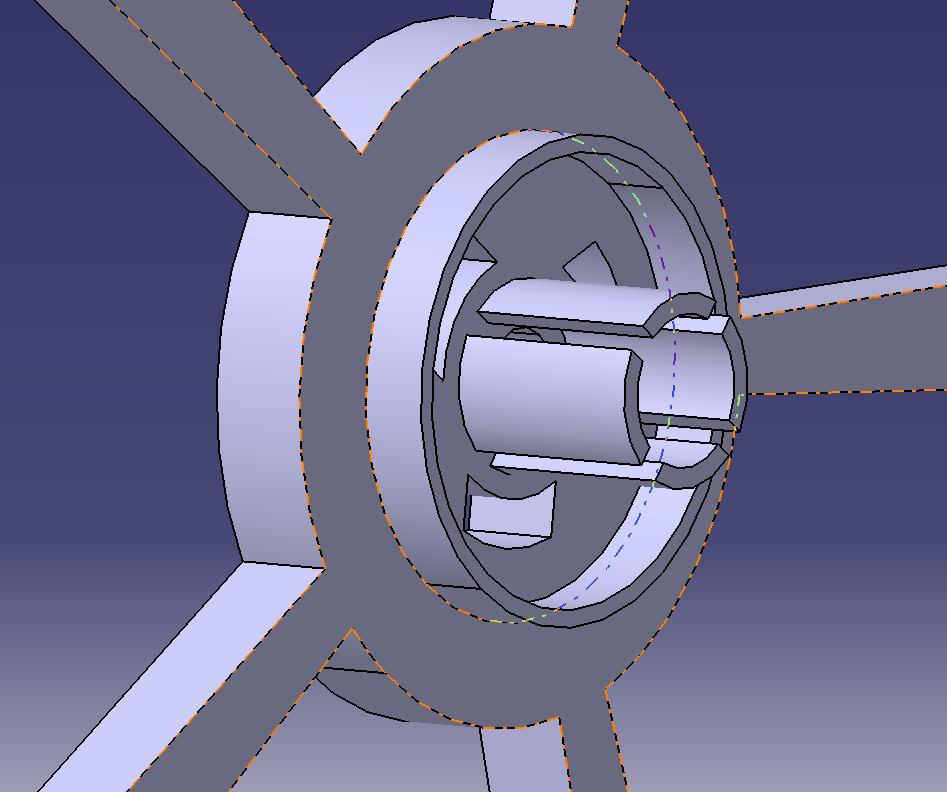

17 Fjäder Jag kommer använda mig av sex stycken tryckfjädrar till låsfunktionen. Längden=10mm Bredd= 5mm. Innerdiametern= 1mm Belastningslängden=5mm Skruv Det kommer sitta tre M5 skruvar som låser fast låsningsskyddet i drivhjulet. Kulor Sex Stålkulor på 5mm sitter vid låsningen. Detaljkonstruktion Navet Navet har en spline som fäster sig i hjulet. Splinen nyper till i slutet så det blir lätt att föra in i hjulspåret. Längst fram på navets insida är det ett spår som låsningens kulor går i. Inuti navet så finns det kuggar som fäster sig planetväxeln.

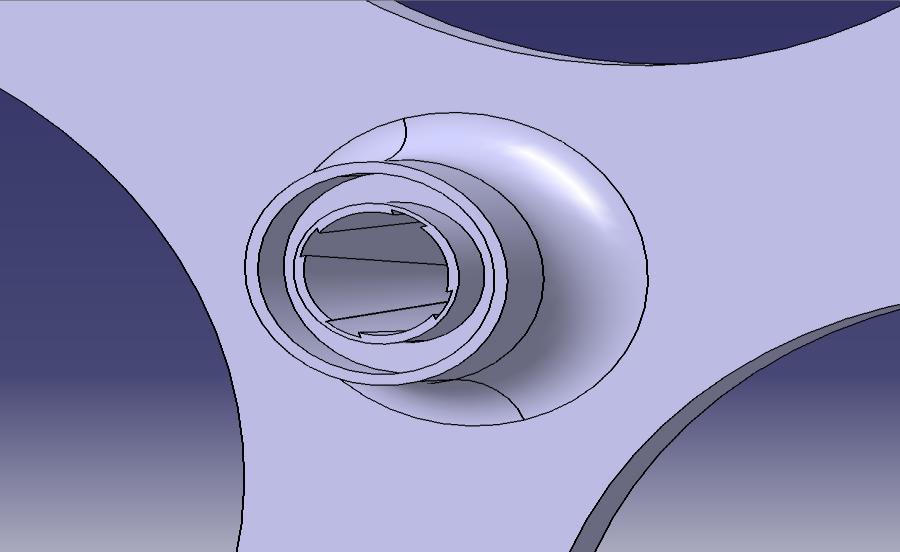

18 Hjulet Här kan man se att hjulets spår som går över navets. Där hjulet har en infasning ska drivhjulet sitta fast med ett kullager. Kullagret sitter fast på infasningens innan sida och drivhjulets ovansida. Drivhjul Den utstående ringen ska kullagrets insida sitta fast på. Den utstickande cirkeln med spår i, fäster sig i planetväxeln. De tre hålen i drivhjulet går låsningen igenom för att låsa sig i navet.

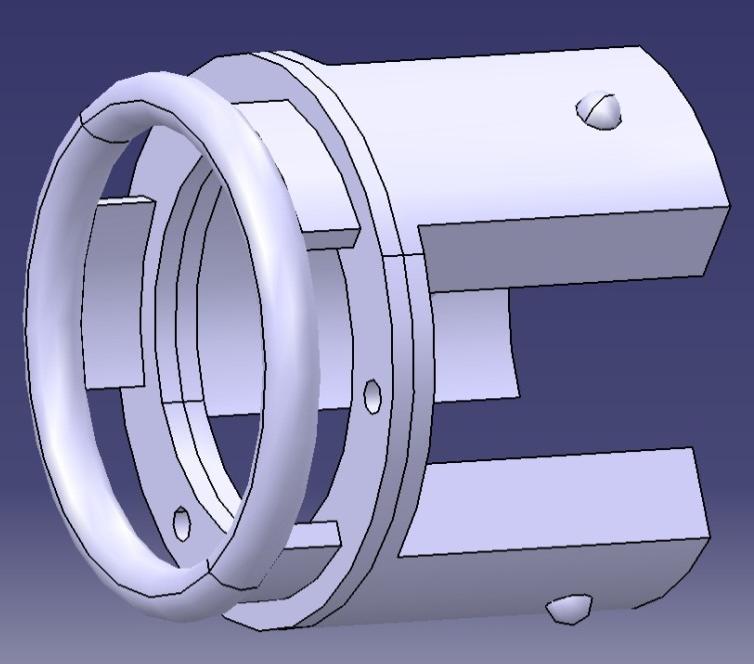

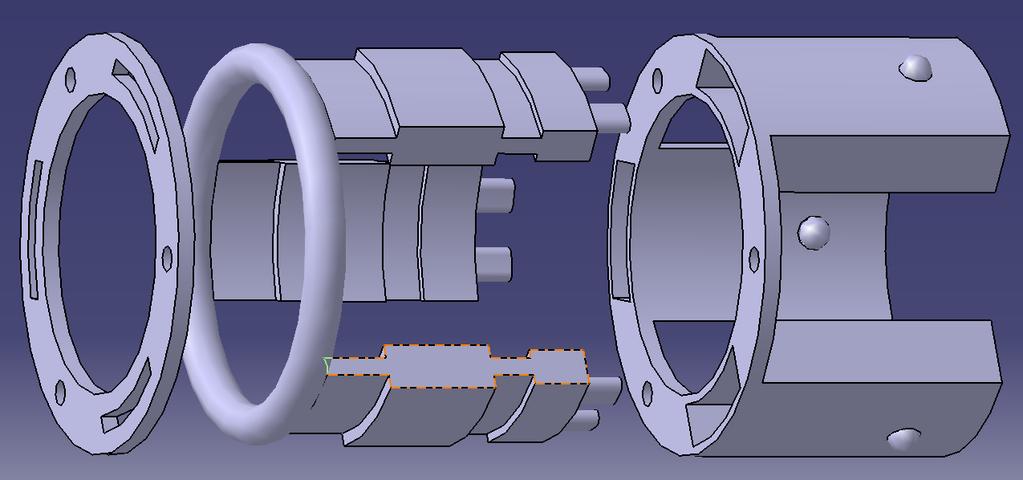

19 Låsning Detta är då låsningsfunktionen. Den har samma princip-funktion som en Quickrelease. Kulorna går i ett spår i navet och låser fast hjulet. Här kan man se hur låsningen är uppbyggd. Låsningsskyddet längst åt höger har kulor på vardera sidan, de sitter på plats i mindre demissionerade hål med fasningar. Låsningsstaven i mitten har olika bredd, så kulorna kan tryckas upp och dra sig tillbaka. De sex runda stavarna längst fram sitter det tryckfjädrar, som gör att staven går tillbaka till ursprungsläget när den inte är intryckt. Stavarna går igenom sex hål som finns på baksidan av låsningsskyddet. Låsningsringen åt vänster låser fast låsningsstaven i låsningsskyddet. Låsningsskyddet sitter sedan fast i drivhjulet med tre skruvar.

20 Utförande/teorier När jag började skissa så kom jag snabbt fram till att växeln var tvungen att sitta kvar, eftersom det hade blivit för många moment att montera ned hjulet annars. Anledningen att det bli många moment är att det sitter en vajer i axelns planetväxel som sitter fast i reglage på rullstolen. Det är denna vajer som gör att axeln kan förflytta sig. Lösningen har nu en växel på varje sida som resulterar till att rullstolen bli bredare när man montera ned den, men det är hjulen som har högsta prioritet. Växlarna måste nu ha något skydd så att det bildas smuts eller dylikt. Det medvärkar också att det kommer bli svårt att montera på hjulet/navet på växeln, med kuggar som ska passa in. Då lät jag navet sitta kvar då det redan sitter fast i axeln med ett kullager. Så att hjulet får fästa sig i navet istället. För att fästa hjulet på navet så bestämde jag mig för att konstruera en spline på navet och på insidan av hjulet så det kunde fästas. Nästa problem var att få hjulet och drivhjulet sammankopplade, så det blir en del att montera ner. Jag fram till att ett kullager passar till denna lösning, så det blir en utväxling. Nu sitter det en spline på hjulet som ska passa navet och ett fäste på drivhjulet som ska passa planetväxeln. För att få dessa fästen att komma i samma läge när man ska montera på hjulen, så finns det ett märke som man ska vrida drivhjulet till så det hamnar i rätt läge för påtagning. Låsningen hade jag problem med att lösa, då det var ont om utrymme. Min första teori var att använda mig av en quickrelease som fäster sig i ett spår i axeln som existerar på vanliga rullstolar. Axeln på Gearup förflyttar sig i olika lägen när man växlar så denna teori funkar inte i praktiken. Då finns det bara ett ställe som en låsning kan fästa sig i och det är i navet. Först funderade jag på att sätta ett fäste längst ut i mitten på navet men det hade påverkat växeln, då fästet mellan drivhjulet och växeln hade varit i vägen. Det blev tillslut ett fäste längst kanten på navet med en låsning som liknar quickrelease.

21 Diskussion Det jag har gjort är den principiella och primära konstruktionen av min lösning. Jag har ritat upp den i Catia v5 och gjort analys på konstruktionen. För att den ska kunna tillverkas behövs följande steg göras. Bestämma vilka verktyg som behövs för att bearbeta modellen Ritningar Kostnadsanalys av delarna CE-märkas Livscykelanalys Jag tycker jag fått fram en bra lösning som fungerar i praktiken. Nackdelen med min lösning är att delarna har blivit större, vilket medför att vikten har ökat. För att få ner vikten på hela konstruktionen kan man optimera ekrarna på hjulet och drivhjulet, så man få ut den optimala prestandan på Gearup. Detta projekt har varit mycket lärorik och jag har fått en större inblick på rullstolskonstruktioner och dess olika komponenter som jag tror jag kommer ha användning av i arbetslivet.

22 Källförteckning Literatur Principkonstruktion- Fredy Olsen Primärkonstruktion- Fredy Olsen Formler och tabeller för mekanisk konstruktion- Karl Björk Gearup- Ingrid Bertilsson, Viktor Larsson Internet /3-15/

23 Bilaga Hämtat ifrån Deep groove ball bearings, single row, unsealed Product information Tolerances, see also text Radial internal clearance, see also text Recommended fits Shaft and housing tolerances Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designation dynamic static load Reference Limiting limit speed speed d D B C C 0 P u mm kn kn r/min kg ,4 13,2 0, ,

24 Deep groove ball bearings, double row Product information Tolerances, see also text Radial internal clearance, see also text Recommended fits Shaft and housing tolerances Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designation dynamic static load Reference Limiting limit speed speed d D B C C 0 P u mm kn kn r/min kg ,2 73,5 3, , ATN9 Cylindrical roller bearings, single row, NU design Product information Principal dimensions Tolerances, see also text Radial internal clearance, cylindrical bore, tapered bore, unsealed, see also text Recommended fits Shaft and housing tolerances Basic load Fatigue Speed ratings Mass Designation Angle ring ratings dynami Referenc Limitin static load Designation c e g limit speed speed d D B C C 0 P u mm kn kn r/min kg , ,62 NU 1014 ECP HJ 1014 EC

25

26

27

28

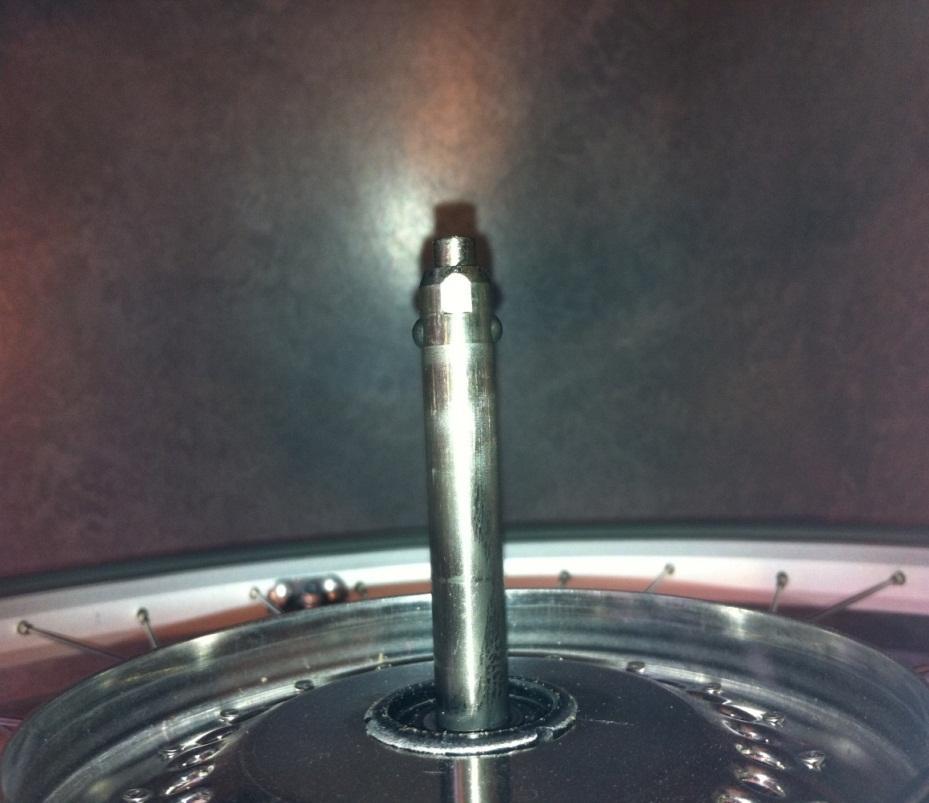

29 Quickrelease Här är en Quickrelease på en vanlig rullstol, skissen under förklarar dess funktion.
