1 Detaljplaneunderlag Rudboda PM Lidingö Dagvatten Stockholm Rev Beställare: SKB Beställarens projektnummer: Structor Mark Stockholm AB Uppdragsansvarig: Peter Bergström Handläggare: Peter Bergström Structor Mark Stockholm AB, Solnavägen Stockholm, Org nr: Tel: , Fax:

2 Sida 2 av 30 Innehållsförteckning 1 INLEDNING SAMMANFATTNING UNDERLAG BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFI OCH NUVARANDE VERKSAMHETER YT- OCH GRUNDVATTENFÖRHÅLLANDEN NUVARANDE DAGVATTENSYSTEM RECIPIENTER PLANERAD EXPLOATERING UTBYGGNAD AV DAGVATTENSYSTEM FÖR SKB RUDBODA UTBYGGNAD AV DAGVATTENSYSTEM INOM GATUMARK DIMENSIONERANDE REGN FLÖDEN FRÅN OMRÅDE A Ytor område A oexploaterat Ytor område A exploaterat, till lågpunkt Ytor område A exploaterat, till lågpunkt FÖRDRÖJNINGS/UTJÄMNINGSMAGASIN OMRÅDE A FLÖDEN FRÅN OMRÅDE B Ytor område B oexploaterat Ytor område B exploaterat, till lågpunkt Ytor område B exploaterat, till lågpunkt FÖRDRÖJNINGS/UTJÄMNINGSMAGASIN OMRÅDE B FLÖDEN FRÅN OMRÅDE C Ytor område C oexploaterat Ytor område C exploaterat FÖRDRÖJNINGS/UTJÄMNINGSMAGASIN OMRÅDE C FÖRDRÖJNINGS/UTJÄMNINGSMAGASIN OMRÅDE C MILJÖKVALITETSNORMER LOKALA FÖRESKRIFTER FÖR DAGVATTENHANTERING... 9 RIKTVÄRDEN FÖR DAGVATTEN UTSLÄPP FÖRORENINGSBERÄKNINGAR MARKANVÄNDNING FLÖDEN FÖRORENINGAR ÅTGÄRDER PÅ ALLMÄN MARK... 28

3 Sida 3 av Öppna diken Skärvdiken Svackdiken Trädplanteringar med skelettjordsmagasin Torra dammar och sedimentationsytor Sedimentationsdamm Rain gardens Fördröjningsmagasin ÅTGÄRDER PÅ FASTIGHETSMARK Infiltrerbara ytor LOD-åtgärder Gröna tak Dagvattenmagasin med möjlighet till perkolation Materialval UNDER BYGGSKEDET FORTSATT ARBETE FORTSATTA UTREDNINGAR OCH UNDERSÖKNINGAR REFERENSER BILAGOR Bilaga 1: R54-10, Dagvatten avvattning före exploatering. Obs! daterad Bilaga 2: R54-11, Dagvatten avvattning efter exploatering. Obs! daterad RITNINGAR

4 Sida 4 av 30 1 Inledning SBK har intension att bebygga tre tomter i Rudboda på Lidingö med flerfamiljs bostäder. Structor Mark Stockholm AB har fått i uppdrag att utreda och beskriva de dagvattenflöden och mängder som områdena där bostäderna ska uppföras genererar före och efter planerad byggnation. Denna PM skall ligga till grund för det fortsatta detaljplanearbetet och utgöra ett planeringsstöd. Området som denna utredning omfattar redovisas i bilaga 1. 2 Sammanfattning SKB planera för att bebygga tre områden i Rudboda på Lidingö. Område A är naturmark och del av kommunal gata som avvattnas via mark och diken till Södergransviken. Planerad byggnation ger för ett 10-års regn med 10 min varaktighet att flödet skulle öka från 28 l/s till 90 l/s. För att minska denna effekt föreslås att en sänka som kan hålla dagvatten 30 m³ skapas nordväst om planerad huskropp. Även en flödesutjämnande funktion bör/kan skapas då Lidingöloppsstigen ges en ny sträckning. Del området klarar riktvärden för dagvattenutsläpp framtagna av Regionplane- och trafikkontoret i Stockholms län. Nivå 1M. Område B är till största delen naturmark. Planerad byggnation ger för ett 10-års regn med 10 min varaktighet att flödet skulle öka från 16 l/s till 27 l/s. För att minska denna effekt föreslås att ett svackdike med en vattenhållande kapacitet om 8 m³ skapas. Del området klarar riktvärden för dagvattenutsläpp framtagna av Regionplane- och trafikkontoret i Stockholms län, Nivå 1M, förutom för bly kadmium där gränsvärdena just överskrids. Område C är område där Rudboda Kyrka är belägen. Planerad byggnation ger för ett 10-års regn med 10 min varaktighet att flödet skulle öka från 31 l/s till 46 l/s. För att minska denna effekt föreslås att fördröjningsmagasin anordnas i områdets västra del. Magasinet bör kunna magasinera ca m³. Del området klarar riktvärden för dagvattenutsläpp framtagna av Regionplane- och trafikkontoret i Stockholms län. Nivå 1M. Utredningar och undersökningar som bör utföras i det fortsatta arbetet är bl.a.: Detaljprojektering av dagvattensystem.

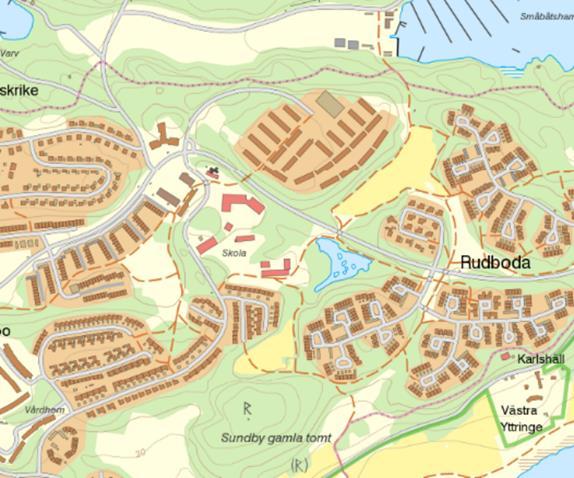

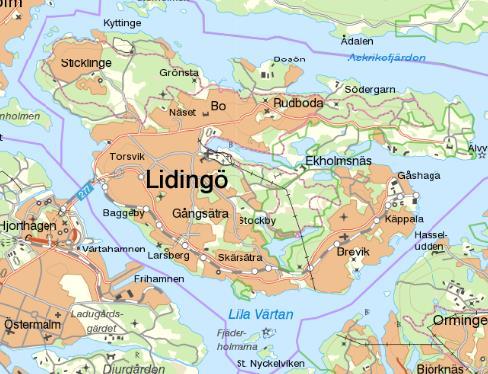

5 Sida 5 av 30 Kontrollera att tänkta förbindelsepunkter kan utnyttjas. 3 Underlag För denna PM har nedan redovisade underlag erhållits: Grundkarta (i DWG) daterad VA-ledningskartor över befintligt ledningsnät, Lidingö, erhållna i dwg-format. Samlingskarta erhållen (i DWG) Planerad bebyggelse (i DWG och PDF) Situationsplaner samt sektioner daterade Beskrivningen av befintliga markförhållanden m.m. bygger på muntliga uppgifter från AWL arkitekter och studier på genom Google Maps och topografiskt kartmaterial. 4 Befintliga förhållanden 4.1 Topografi och nuvarande verksamheter Området är beläget i anslutning till Norra Kungsvägen och Lojovägen. Byggnationen är delad i tre områden i fortsättningen kallade område A, B, och C. A B C Figur 1. Planområdenas A, B och C:s lägen på Lidingö, röd markering (ungefärlig). Källa: Länsstyrelsens Webb-GIS. Område A är idag ett naturmarksområde i ytterkurvan norr om Lojovägen. Området sluttar ned mot norr. En sänka i naturen ger regnvattnet i dag en möjlighet till fördröjning innan det rinner vidare norrut för att slutligen hamna i Södergransviken Del av Lojovägen avvattnas i dag via dagvattenbrunnar och ledningar ut i naturmarken. Lojovägen ligger ungefär på nivån + meter. Sänkan ligger på +19. Områdets lägsta punkt är ca +15. Sänkans omkringliggande naturmarks ytor avvattnas via sänkan som delvis kommer att hamna under planerade huskroppar. Se bilaga 1

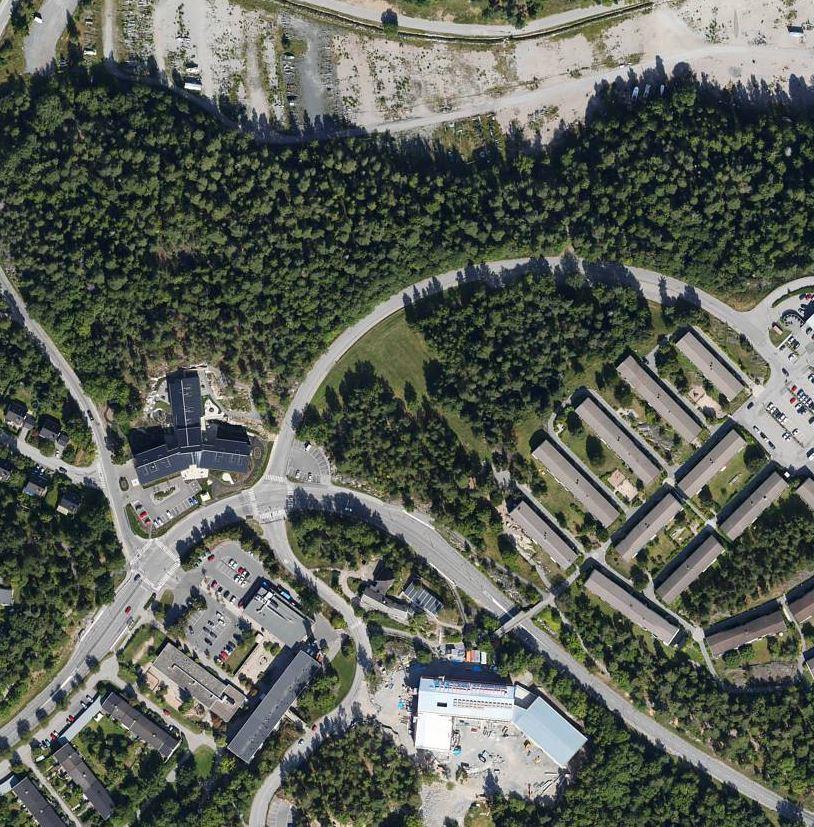

6 Sida 6 av 30 Område B Området utgörs idag av ett naturmarksparti i hörnet av Norra Kungsvägen och Lojovägen. Området har ett parti med skog och ett parti med skog med inslag av berg i dagen. En hårdgjord yta som idag används som parkering finns i områdets västra del. Partiet med skog och berg har sin högsta nivå på ca +29. Parkeringen utgör tomtens lägsta del på nivån +-+ meter. Se bilaga 1 Område C En tomt mellan Norra Kungsvägen och Nilstorpsvägen där idag Rudboda kyrka är belägen Kyrkan har några hårdgjorda ytor omkring sig. Det finns även ett parti med Skog och ett med inslag av gräs här kallad grönyta. Längs Norra Kungsvägen löper en rygg som Kyrkan är belägen på. Ryggens högsta nivå är ca +29 meter. I västra änden av tomten ligger det lägsta partiet med nivån ca + meter. Se bilaga 1 Samtliga nivåer är i höjdsystem RH Yt- och grundvattenförhållanden Område A Avvattnas norrut via mark och diken till Södergransviken via en sänka som har en fördröjande och flödesutjämnande inverkan på dagvattenavrinningen. Troligtvis finns inget eller ett mycket litet lokalt grundvattenmagasin i området.

7 Sida 7 av 30 Område B Området har troligen en anslutning till kommunalt dagvattennät i hörnet av Lojovägen och Norra Kungsvägen. Detta område saknar troligtvis grundvattenmagasin i befintliga jordar ovan berg. Område C Kyrkan har full VA-anslutning inkl. dagvattenanslutning. Omfattningen av på tomten befintligt dagvattennät är okänt. Anslutningen är troligtvis av mindre dimension som inte klarar den planerade utbyggnaden utan dagvattenreducerande åtgärder. 4.3 Nuvarande dagvattensystem På Lidingö finns det inte några registrerade markavattningsföretag. Området ligger inom kommunens nuvarande verksamhetsområde för dagvatten. Nederbörden från område A avrinner på mark och dike till Södergransviken. Södergransviken är en del av Östersjön. Den vid Södergarnsviken liggande båtklubben har upplevt besvär med vattenavrinning från marken mellan planområde A och sig. Det är troligt att planområde A bidrar i någon mån till detta. Vi kommer att genom att hårdgöra (öka avrinningskoefficienten) mer än idag att få en på årsbasis större avrinning än i dag. Regn upp till åtminstone 5-års återkomsttid kommer dock att inte att öka flödet (l/s) till mer än 30% av flödet från ett 2-års regn med 10 minuters varaktighet. Detta något mindre flöde kommer att på gå under längre tid så att volymen blir större än tidigare. Området B och C avvattnas idag via dagvattenledningar i Norra Kungsvägen till Kyrkviken. Ledningen som idag för dagvatten från området är fullt utnyttjad och kommunen önskar inte att mer vatten än idag tillförs ledningen. 4.4 Recipienter Avrinnande vatten från planområdena A, B och C leds i dag till Askrikefjärden. Även efter planförslagets genomförande kommer dagvattnet att ledas dit men via flödesutjämnande åtgärder. 5 Planerad exploatering En uppskattning av avrinningssituationen samt en översiktlig dimensionering av dagvattenanordningar har utförts i detta PM. I det fortsatta genomförandet sker detaljprojektering av dessa. För de lokala föreskrifterna för dagvatten hänvisas till avsnitt

8 Sida 8 av Utbyggnad av dagvattensystem för SKB Rudboda Ett förslag till utbyggnad av Rudboda har visats på ALWs situationsplaner. Område A Med en genomtänkt dagvattenhantering behöver det inte anslutas några nya ytor till dagvattenledningen i Lojovägen. Lojovägens avvattning sammankopplas med en ledning längs Lojovägen med inne på fastighetsmark, denna ledning blir då gemensam för Lidingö Stad och framtida fastighet. Till denna nya ledning kan hårdgjorda kvartersmarksytor kopplas. Som ett alternativ till detta kan dagvatten brunnarna i Lojovägen kopplas till befintlig dagvattenledning i vägen. Det skulle medföra att avrinningen med mot Södergarnsviken och Båtklubben och dess båtuppställningsplats inte skulle öka i samma omfattning. (Detta kan dock innebära att dagvattenledningens kapacitet i Lojovägen riskerar att överskridas). Tak och gårdar avrinner till nedanförliggande mark. Nyskapad sänka belastas med ca halva nybyggda yta. Den andra halvan belastar område för dagvattenhantering (sänka blåmarkerad på bilaga 2) som bildas när omläggning av Lidingöloppsstigen görs på så sätt att en avskärande vall skapas tvärs befintligt dike. Lidingöloppsstigen ges sådan höjdsättning att vatten kan hållas på uppströmssidan men så lågt att huset inte skadas om ett lågt liggande utlopp inte räcker till och stigen översvämmas. Utloppsledning från sänkan Lågpunkt 1 dimensioneras för tömning sänkan vid normala driftsförhållanden. Marken norr om huskroppen höjdsätts och utformas så ett minst ett 100- årsflöde kan passera utan att skada huset. Se även bilaga 2 Område B Område B, har begränsat med yta för dagvattenhantering och dåliga förutsättningar för infiltration (antagande). Detta innebär att fördröjning är det som bör eftersträvas. Fördröjning kan ske i svackdike och eller eventuellt underjordiskt fördröjningsmagasin. En mindre bräddledning från utjämningsmagasin bör kunna anslutas till befintligt ledningssystem. Område C Område C har begränsat med yta för dagvattenhantering och dåliga förutsättningar för infiltration (antagande). Detta innebär att fördröjning är det som bör eftersträvas. Fördröjning kan ske i svackdike och eller underjordiskt fördröjningsmagasin. En mindre bräddledning från utjämningsmagasin bör anslutas till befintligt ledningssystem.

9 Sida 9 av Utbyggnad av dagvattensystem inom gatumark Lojovägen som passerar Område A avvattnas ut i väg slänten via dagvatten brunnar och ledningar. Dessa ledningar kan sammankopplas med ny ledning parallellt med vägen men inne på kvartersmark så att gatans vatten leds på ömse sidor om ny huskropp. Till denna ledning kan ny delvis hårdgjord fastighetsmark kopplas.

10 Sida 10 av 30 6 Dimensionerande regn Den nu pågående klimatförändring visar i modellförsök på en ökad intensitet för vissa blockregn. VAV publikation. P104 Nederbördsdata vid dimensionering och analys av avloppssystem liksom Bengt Dahlström, Regnintensitet i Sverige (2006) beskriver denna klimatförändring och samtidigt osäkerheten i hur stor denna förändring kan anses vara. I denna PM har ett klimatpåslag på 25 % medräknats. Dimensionerande regn för kvartersmark är ett regn med 10 minuters varaktighet och med 10 års återkomsttid. För beräkning av flöden mot respektive recipienter har tre olika regn redovisats. Dels ett blockregn under 10 minuter med 10 års återkomsttid, dels ett blockregn med ett dygns varaktighet med 10 års återkomsttid och dels ett blockregn med ett dygns varaktighet med 50 års återkomsttid. Se tabeller nedan. 10-årsregn under 10 minuter 8 l/s ha 14,0 mm 10-årsregn under 1 dygn 7,4 l/s ha 64,3 mm 50-årsregn under 1 dygn 11,4 l/s ha 98,2 mm För beräkningar för exploaterat utförande används klimatfaktor 1.25 för regnintensiteten vilket ger följande intensiteter 10-årsregn under 10 minuter 285 l/s ha 17,5 mm 10-årsregn under 1 dygn 9,3 l/s ha 80,4 mm 50-årsregn under 1 dygn 14,2 l/s ha 1,8 mm Beräknade dagvattenflöden har gjort utifrån rationella metoden, Q = A x α x i, där Q=flöde (l/s) A=beräknad area (m²) α=antagen avrinningskoefficient i=regnintensitet (l/s ha) Ansatta avrinningskoefficienter: α=0,8 för asfalterade vägytor. α=0,4 för hårdgjord kvartersmark. α=0,9 för takytor. α=0,80 för lokalgata α=0,05 för Skogs och ängsmark α=0,20 gård underbyggd α=0,70 gård med yta belagd med plattor α=0,80 parkering

11 Sida 11 av Flöden från område A Ytor område A oexploaterat Befintligt område A kallad Yta (m²) avrinn koefficient Yta red (m²) "andel av red yta" Yta A1 Natur ,25 39% Yta A2 Gata % Summa ,25 100% Tabell A00Y. Markanvändning för område A före exploatering, nollalternativ fördelat på respektive delavrinningsområde. Se även ritning R-54-10, Bilaga 1. Regn 10 år 10 min. 10 år 1 dygn 50 år 1 dygn Klimatfaktor 1,0 8 l/s ha 7,4 l/s ha 11,4 l/s ha Del yta Reducerad Flöde vid Area Flöde vid Flöde vid areal A x α utlopp Anm. (m²) utlopp (l/s) utlopp (l/s) (m²) (l/s) Yta A , Yta A Summa Tabell A00F: Beräknade flöden från område A före exploatering, nollalternativ, d.v.s. avrinningen till recipienter från nuvarande markområde fördelat på respektive avrinningsområde. Se även ritning R-54-10, Bilaga 1.

12 Sida 12 av Ytor område A exploaterat, till lågpunkt 1 Utbyggt Avrinn. Yta red "andel av LP1 kallad Yta (m²) koefficient (m²) red yta" Yta A11 Natur % Yta A12 TAK % Yta A13 TAK % Yta A14 Underbyggd gård % Yta A15 TAK % Yta A16 Förgård % Yta A17 Gata % Summa % Tabell A11Y. Markanvändning för ytor som belastar lågpunkt 1 inom område A efter exploatering fördelat på respektive delavrinningsområde. Se även ritning R-54-11, Bilaga 2 Regn 10 år år 1 min. dygn Klimatfaktor 285 l/s 9,3 l/s 1,25 ha ha Del yta Area (m²) Reducerad Flöde Flöde till till lp1 areal A x α (m²) lp1 (l/s) (l/s) Yta A Yta A Yta A Yta A Yta A Yta A Yta A Summa år 1 dygn 14,2 l/s ha Flöde till lp1 (l/s) Anm. Tabell A11F. Beräknade flöden till lågpunkt 1 efter område A exploatering, d.v.s. avrinningen till recipienter från markområde fördelat på respektive avrinningsområde. Se även ritning R-54-11, Bilaga 2

13 Sida 13 av Ytor område A exploaterat, till lågpunkt 2 Utbyggt till LP1 kallad Yta (m²) Avrinn. koefficient Yta red (m²) "andel av red yta" Yta A21 Natur % Yta A TAK % Yta A TAK % Yta A TAK % Yta A25 Underbyggd gård % Yta A26 Förgård % Yta A27 Gata % Summa % Tabell A12Y. Markanvändning för ytor som belastar lågpunkt 2 inom område A efter exploatering fördelat på respektive delavrinningsområde. Se även ritning R-54-11, Bilaga 2 Regn 10 år år 1 50 år 1 min. dygn dygn Klimatfaktor 9,3 l/s 14,2 l/s 285 l/s ha 1,25 ha ha Del yta Area (m²) Flöde Reducerad Flöde till Flöde till till lp1 Anm. areal A x α lp1 (l/s) lp1 (l/s) (l/s) Yta A Yta A Yta A Yta A Yta A Yta A Yta A Summa Tabell A12F. Beräknade flöden till lågpunkt 2 efter område A:s exploatering (exklusive bidrag från lågpunkt 2, d.v.s. avrinningen till recipienter från markområde fördelat på respektive avrinningsområde. Se även ritning R-54-11, Bilaga 2

14 Sida 14 av Fördröjnings/utjämningsmagasin område A Flöden Oexploaterat ger området upphov till ett flöde om 28 l/s vid 10-årsregn 10 min varaktighet. Motsvarande flöde efter exploatering utan åtgärd är 50+40= 90 l/s På årsbasis med nederbörd 537 mm/år avrinner 675 m³ oexploaterat och 1774 m³ exploaterat. Detta ger vid handen att vi behöver kvarhålla 1100 m³ för att avrinningen ska vara som den är idag. Detta motsvarar ca 105 mm vatten över hela område As yta per år. Fördröjning och utjämning kan uppnås genom att en sänka skapas nordväst om ny byggnad. Denna sänka bör magasinera ett 5-årsregn med ett reglerat utlopp (ca 5-10 liter) vilket motsvarar en volym vatten om 30 m³. Diagram Över magasinsvolym vid regn med återkomsttid och varaktighet Utjämningsmagasinvid lp1, figur 1: Redovisade kurvor visar förhållandet volym/varaktighet för olika regn med ett konstant utflöde på 6 l/s ur magasinet, samt en magasinsvolym om 28 m³. Ur figur kan utläsas att vid alla 5-årsregn kommer utflöde ur dammen att understiga 6 l/s. Magasins utflöde är ansatt till 6 l/s ca 30% av 2-årsflöde 10 min varaktighet utan fördröjning (168 l/s, ha) skulle gett på ytan som magasinet betjänar. Magasinet utformas som en sänka som kan hålla vatten (damm).

15 Sida 15 av Flöden från område B Ytor område B oexploaterat Avrinn. Yta red "andel av red Befintligt område B kallad Yta (m²) koefficient (m²) yta" Yta B1 Skog % Skog berg i Yta B2 dagen % Yta B3 Hårdgjord % Summa % Tabell B01Y. Markanvändning för område B före exploatering, nollalternativ, d.v.s. avrinningen till recipienter från nuvarande markområde fördelat på respektive avrinningsområde. Se även ritning R-54-10, Bilaga 1. Klimatfaktor 1,0 Regn 10 år 10 min. 8 l/s ha 10 år 1 dygn 15,4 l/s ha 50 år 1 dygn 11,4 l/s ha Del yta Area (m²) Flöde Flöde Flöde Reducerad till lp1 till lp1 till lp1 Anm. areal A x α (l/s) (l/s) (l/s) Yta B Yta B Yta B Summa Tabell B01F: Beräknade flöden före exploatering, nollalternativ, d.v.s. avrinningen till recipienter från nuvarande markområde fördelat på respektive avrinningsområde. Se även ritning R-54-10, Bilaga 1.

16 Sida 16 av Ytor område B exploaterat, till lågpunkt 1 Utbyggt Yta B11 kallad Grön Yta red (m²) "andel av red yta" Enligt Stormtac Yta (m²) Avrinn. koefficient Skogs och ängsmark % Yta B12 TAK Tak % Summa % Tabell B11Y. Markanvändning för område B efter exploatering, från nuvarande markområde fördelat på respektive avrinningsområde. Se även ritning R-54-10, Bilaga 1. Del yta Area (m²) Klimatfakto r 1,25 Reducerad areal A x α Regn 10 år 10 min. 10 år 1 dygn 285 l/s ha 9,3 l/s ha Flöde till lp1 (l/s) Flöde till lp1 (l/s) 50 år 1 dygn 14,2 l/s ha Flöde till lp1 (l/s) Anm. Yta B Yta B Summa Tabell B11F. Beräknade flöden till lågpunkt 1 efter exploatering, d.v.s. avrinningen till recipienter från markområde fördelat på respektive avrinningsområde. Se även ritning R-54-11, Bilaga 2.

17 Sida 17 av Ytor område B exploaterat, till lågpunkt 2 Yta Avrinn. Yta red "andel av red Utbyggt kallad (m²) koefficient (m²) yta" Yta B21 Hårdgjord % Yta B12 Skog berg i dagen % Summa % Tabell B12Y: Markanvändning för område B som avvattnas mot lågpunkt 2 efter exploatering, från nuvarande markområde fördelat på respektive avrinningsområde. Se även ritning R-54-10, Bilaga 2. Regn 10 år 10 min. 10 år 1 dygn 50 år 1 dygn Klimatfaktor 14,2 l/s 285 l/s ha 9,3 l/s ha 1,25 ha Del yta Reducerad Flöde till Flöde till Flöde till Area (m²) areal A x α Anm. lp1 (l/s) lp1 (l/s) lp1 (l/s) (m²) Yta B Yta B Summa Tabell B12F: Beräknade flöden till lågpunkt 2 efter exploatering, d.v.s. avrinningen till recipienter från markområde fördelat på respektive avrinningsområde. Se även ritning R-54-11, Bilaga Fördröjnings/utjämningsmagasin område B Flöden Oexploaterat ger området upphov till ett flöde om 16 l/s vid 10-årsregn 10 min varaktighet. Motsvarande flöde efter exploatering utan åtgärd är 16+11= 27 l/s På årsbasis med nederbörd 537 mm/år avrinner det 366 m³ oexploaterat och 535 m³ exploaterat från området. Detta ger vid handen att vi behöver kvarhålla 170 m³ för att avrinningen ska vara som den är idag. Detta motsvarar ca 43 mm vatten över hela Bs yta per år. Fördröjning och utjämning kan uppnås genom att ett svackdike anordnas längs Lojovägen. Detta dike bör magasinera ett 5-årsregn med endast ett litet utlopp om ca 2-4 l/s (vilket motsvarar 30 % av ett 2-årsregn med 10 min varaktighet) vilket motsvarar en volym vatten om 8 m³.

18 Sida 18 av Flöden från område C Ytor område C oexploaterat Befintligt område C kallad Yta (m²) Avrinn. koefficient Yta red (m²) "andel red yta" Yta C1 Skog % Yta C2 Grön % Yta C3 Hårdgjord % Yta C4 Hårdgjord % Summa % Tabell C01Y Markanvändning för område C före exploatering, nollalternativ, d.v.s. avrinningen till recipienter från nuvarande markområde fördelat på respektive avrinningsområde. Se även ritning R-54-10, Bilaga 1. av Regn 10 år 10 min. 10 år 1 dygn Klimatfaktor 8 l/s ha 7,4 l/s ha 1,0 Del yta Area (m²) Reducerad Flöde till Flöde till areal A x α lp1 (l/s) lp1 (l/s) (m²) Yta C år 1 dygn 11,2 l/s ha Flöde till lp1 (l/s) Anm. Yta C Yta C Yta C Summa Tabell C01F. Beräknade flöden före exploatering, d.v.s. avrinningen till recipienter från markområde fördelat på respektive avrinningsområde. Se även ritning R-54-10, Bilaga 1.

19 Sida 19 av Ytor område C exploaterat Utbyggt LP1 kallad Yta (m²) Avrinn. koefficient Yta (m²) red Yta C1 Skog /grön % Yta C2 Grön % Yta C3 Tak % Yta C4 Hårdgjord % "andel av red yta" Yta C5 Hårdgjord % Summa % Tabell C11Y. Beräknade flöden till lågpunkt 1 före exploatering, d.v.s. avrinningen till recipienter från markområde fördelat på respektive avrinningsområde. Se även ritning R-54-11, Bilaga 2. Regn 10 år 10 min. 10 år 1 dygn Klimatfaktor 285 l/s 9,3 l/s ha 1,25 ha Del yta Reducerad Area Flöde till Flöde till areal A x α (m²) lp1 (l/s) lp1 (l/s) (m²) Yta C Yta C Yta C Yta C år 1 dygn 14,2 l/s ha Flöde till lp1 (l/s) Anm. Yta C Summa Tabell C11F Beräknade flöden efter exploatering, d.v.s. avrinningen till recipienter från markområde fördelat på respektive avrinningsområde. Se även ritning R-54-11, Bilaga 2.

20 Sida 20 av Fördröjnings/utjämningsmagasin område C Flöden Oexploaterat ger området upphov till ett flöde om 31 l/s vid 10-årsregn 10 min varaktighet. Motsvarande flöde efter exploatering utan åtgärd är 46 l/s På årsbasis med nederbörd 537 mm/år avrinner det 580 m³ oexploaterat och 900 m³ exploaterat från området. Detta ger vid handen att vi behöver kvarhålla 320 m³ för att avrinningen ska vara som den är idag. Detta motsvarar ca 69 mm vatten på hela område C:s yta per år. Fördröjning och utjämning kan uppnås genom att ett fördröjningsmagasin anordnas i tomtens västra del. Detta magasin bör magasinera ett 5-årsregnen med ett reglerat utlopp (ca 7-8 liter) (vilket motsvarar 30 % av ett 2-årsregn med 10 min varaktighet) detta motsvaras av en masaginsvolym vatten om m³. 6.7 Fördröjnings/utjämningsmagasin område C Flöden Oexploaterad ger området upphov till ett flöde om 28 l/s vid 2-årsregn 10 min varaktighet. Motsvarande flöde efter exploatering utan åtgärd är 44 l/s På årsbasis med nederbörd 537 mm/år avrinner det 580 m³ oexploaterat och 900 m³ exploaterat från området. Detta ger vid handen att vi behöver kvarhålla 320 m³ för att avrinningen ska vara som den är idag. Detta motsvarar ca 190 mm regn per år. Detta kan uppnås genom att ett fördröjningsmagasin anordnas i tomtens västra del. Detta magasin bör magasinera ett 5-årsregn med endast ett litet utlopp (ca 7-8 liter) vilket motsvarar en volym vatten om 20 m³. 7 Miljökvalitetsnormer Recipienten Askrikefjärden vilken i sin tur avvattnas till Östersjön samt har vikarna Kyrkviken och Södergarnsviken är en vattenförekomst och har klassificerats av Länsstyrelsen och Vattenmyndigheterna till Måttlig ekologisk status och Uppnår ej god kemisk status. Förslag till uppdaterad miljökvalitetsnorm är God ekologisk status till år Tidsfrist förlängd från normalt 2021 på grund av naturliga förhållanden. God kemisk ytvattenstatus ska uppnås år 2021 med tidsfrist för Tributyltenn föreningar och Antracen tills 2027 och med helt undantag för bromerad difenyleter och Kvicksilver.

21 Sida 21 av 30 Dessa tidsfrister och undantag beror på nedanstående. God status med avseende på tributyltenn-föreningar uppnås inte i denna ytvattenförekomst. Även om åtgärder genomförs är bedömningen att det kommer att ta lång tid att uppnå god kemisk ytvattenstatus med avseende på tributyltenn. Vattenförekomsten omfattas därför av ett undantag i form av tidsfrist till Åtgärder måste dock vidtas så fort möjligt. Tidsfrist till 2027 anges för antracen. Vattenförekomsten har expertbedömts att inte uppnå god kemisk status med avseende på antracen då det av Havs- och vattenmyndigheten framtagna gränsvärdet för expertbedömning kemisk status utifrån uppmätt halt i sediment överskridits. Påverkansbilden är komplex och det är oklart vilka åtgärder som är möjliga och mest effektiva för att nå god kemisk status. För att god status ska kunna uppnås till 2027 bör utredningar om vilka fysiska åtgärder som behöver genomföras samt källfördelningsanalysen vara klara senast 2021 Skälet för undantag är att det bedöms vara tekniskt omöjligt att sänka halterna av PBDE till de nivåer som motsvarar god kemisk ytvattenstatus. Problemet beror främst på påverkan från långväga luftburna föroreningar och bedöms ha en sådan omfattning och karaktär att det i dagsläget saknas tekniska förutsättningar att åtgärda det Skälet för undantag är att det bedöms vara tekniskt omöjligt att sänka halterna av kvicksilver till de nivåer som motsvarar god kemisk ytvattenstatus. Den största påverkan av kvicksilver består av atmosfärisk deposition vars ursprung är långväga, globala atmosfäriska utsläpp från tung industri och förbränning av stenkol. I Sverige har en stor mängd av det nedfallande atmosfäriska kvicksilvret under lång tid ackumulerats skogsmarkens humuslager, varifrån det kontinuerligt sker ett läckage till ytvattnet med påföljande ackumulering i vattenlevande organismer och fisk. Problemet bedöms ha en sådan omfattning och karaktär att det i dagsläget saknas tekniska förutsättningar att åtgärda det.

22 Sida av 30 8 Lokala föreskrifter för dagvattenhantering Policy för dagvattenhanteringen i Lidingö stad består av två delar, Dagvattenpolicy och Ansvarsfördelning för dagvattenhanteringen. Kommunfullmäktige fastställer Dagvattenpolicyn. Ansvarsfördelningen är överenskommen mellan berörda nämnder. Målet för dagvattenhanteringen inom Lidingö stad är att endast dagvatten med naturliga bakgrundshalter av olika ämnen ska tillföras yt- och grundvattenrecipienter samtidigt som den lokala, naturliga vattenbalansen ska bibehållas. För att nå detta mål ska Lidingö stad arbeta för att: dagvatten i Lidingö stad hanteras på ett så hållbart och ekologiskt uthålligt sätt som möjligt delta i regionalt samarbete och genom samverkan bidra till att uppnå god vattenstatus i de vattenförekomster som omger Lidingö dagvatten som når kustvattnen, sjöar eller vattendrag har sådan kvalitet att det inte försvårar möjligheten att uppnå miljökvalitetsnormer tillförseln av föroreningar till dagvattnet minimeras dagvattensystem utformas så att föroreningar avskiljs innan dagvattnet når recipient den naturliga vattenbalansen inte påverkas negativt av den fysiska planeringen i första hand tillämpa lokalt omhändertagande av dagvatten (LOD) dagvatten nyttjas som en positiv resurs i stadsbyggandet dagvattensystem utformas så att översvämning vid kraftig nederbörd eller annan klimatpåverkan undviks. Dagvattenpolicyn ska bidra till att skapa genomtänkta, miljöanpassade och kostnadseffektiva strategier för att ta hand om och minska mängden dagvatten. Dagvattenpolicyn ska vara ett verktyg för att tydliggöra dagvattenhanteringens inriktning och tydliggöra dess krav. Dagvattenhanteringen ska ses i ett större sammanhang och olika typer av dagvattenlösningar ska kunna komplettera varandra. Hanteringsmetoden styrs i första hand av dagvattnets föroreningshalt och recipientens känslighet. Möjligheter att i övrigt förbättra närmiljön ska även beaktas i samband med planeringen av dagvattenhanteringen. Det ovanstående är hämtat från Lidingö stads hemsida 9 Riktvärden för dagvatten utsläpp Det finns inga nationellt antagna rikt- eller gränsvärden för dagvatten, men flera framtagna förslag. Lidingö Stad använder sig av riktvärden för dagvatten framtagna av Regionala

23 Sida av 30 dagvattennätverket i Stockholms län 1. Riktvärdena är uppdelade efter hur utsläppet ser ut och till vilken typ av recipient. För aktuell detaljplan är riktvärden för nivå 1M applicerbara. Tabell 1. Riktvärden för dagvattenutsläpp framtagna av Regionplane- och trafikkontoret i Stockholms län. Nivå 1 innebär direktutsläpp till recipient, nivå 2 är delområden och nivå 3 gäller för verksamhetsutövaren. Ämne* [µg/l] Mindre sjöar, vattendrag och havsvikar Större sjöar och hav Verksamhetsutövare 1M 2M 1S 2S 3VU Fosfor, P Kväve, N Bly, Pb Koppar, Cu Zink, Zn Kadmium, Cd 0,4 0,5 0,45 0,5 0,5 Krom, Cr Nickel, Ni Kvicksilver**, Hg 0,03 0,07 0,05 0,07 0,1 Suspenderat material, SS Olja * Totala fraktioner avses för näringsämnen och metaller (ej filtrerat eller centrifugerat prov) ** Om endast riktvärdet för detta ämne överskrids så bör inte endast detta utgöra beslutsunderlag för åtgärder p.g.a. osäkert dataunderlag. 10 Föroreningsberäkningar För att beräkna föroreningstransporter med dagvattnet från planområdet har recipient- och dagvattenmodellen StormTac 2 använts. Med hjälp av schablonhalter (uppmätta genom flödesproportionell provtagning) för olika typer av markanvändning ges en uppskattning av den förändring i föroreningsbelastning på recipienten som planerad exploatering innebär. Som underlag till beräkningarna har kommunens grundkarta, illustrationsplan från Arkitekten använts. 1 Förslag till riktvärden för dagvattenutsläpp, Regionala dagvattennätverket i Stockholm län, Riktvärdesgruppen, Regionplane- och trafikkontoret, Stockholms läns landsting, StormTac webbapplikation, version ( ).

24 Sida av Markanvändning Flödes- och föroreningsberäkningar har utförts för dagvatten från planområdet med dagens markanvändning (nuläge) samt för planerad exploatering (planförslag) för att se skillnaden i flöden och föroreningsbelastning som exploateringen innebär. Presenterade siffror ska dock inte användas som säkra värden utan visar tendensen till förändring som exploateringen innebär Nedan presenteras de ytor och avrinningskoefficienter som ligger till grund för föroreningsberäkningarna. Markanvändning Avrinningskoefficient (årsbasis/störr e regn) Nuläge A [ha] Planförslag A [ha] Nuläge B [ha] Planförslag B [ha] Nuläge C [ha] Planförslag C [ha] Gata 0,85/0,80 0,095 0,095 0,060 0,063 Parkering 0,85/0,80 0,041 0,056 Skog och äng 0,075/0,080 0,953 0,765 0,332 0,105 0,363 0,291 Tak 0,90/0,90 0,153 0,050 0,040 0,070 Gård inom 0,45/0,45 0,1760 kvartersmark GC-väg 0,85/0,80 Total area [ha] 1,048 1,189 0,392 0,196 0,466 0,417 Total avrinningskoefficient 0,15 0,30 0,19 0,45 0,25 0,32 Total reducerad area (hårdgjord yta) 0,152 0,355 0,076 0,088 0,117 0, Flöden Flödesberäkningar har utförts för ett medelår, för ett regn med en återkomsttid på 10. För det dimensionerande 10-årsregnet efter exploatering (planförslag) har intensiteten räknats upp med en klimatfaktor på 1,25 och varaktigheten har valts till 10 minuter (rinntiden). Resultaten presenteras i avsnitt Föroreningar Nedan presenteras resultaten från de föroreningsberäkningar som gjorts för planområdet uppdelat på delområden vid respektive utsläppspunkter. Mängden (kg/år) respektive koncentrationen (µg/l) föroreningar i dagvattnet visas för dagens markanvändning (nuläge), efter exploatering (planförslag) utan reningsåtgärder samt med föreslagna reningsåtgärder som presenteras i avsnitt 10.4 och 10.5.

25 Sida 25 av 30 Tabell 2. Föroreningsbelastning (kg/år) från planområdet del A i nuläget, efter exploatering utan rening och efter exploatering med föreslagna reningsåtgärder. Ämne Nuläge Planförslag före rening [kg/år] [kg/år] Fosfor, P Kväve, N Bly, Pb Koppar, Cu Zink, Zn Kadmium, Cd Krom, Cr Nickel, Ni Kvicksilver, Hg Suspenderat material, SS Olja Planförslag efter rening [kg/år] De beräknade föroreningskoncentrationer som överstiger riktvärden för dagvattenutsläpp (se avsnitt 9) har markerats med understruken text. Tabell 3. Koncentrationen (µg/l) av föroreningar i dagvattnet från planområdet A i nuläget, efter exploatering utan rening och efter exploatering med föreslagna reningsåtgärder. Ämne Nuläge Planförslag före rening [µg/l] [µg/l] Fosfor, P Kväve, N Bly, Pb ,8 Koppar, Cu ,1 Zink, Zn 25 8,9 Kadmium, Cd ,2 Krom, Cr ,1 Nickel, Ni ,3 Kvicksilver, Hg Suspenderat material, SS Olja Planförslag efter rening [µg/l]

26 Sida 26 av 30 Tabell 6. Föroreningsbelastning (kg/år) från planområdet del B i nuläget, efter exploatering utan rening och efter exploatering med föreslagna reningsåtgärder. Ämne Nuläge Planförslag före rening [kg/år] [kg/år] Fosfor, P Kväve, N Bly, Pb Koppar, Cu Zink, Zn Kadmium, Cd Krom, Cr Nickel, Ni Kvicksilver, Hg Suspenderat material, SS Olja Planförslag efter rening [kg/år] De beräknade föroreningskoncentrationer som överstiger riktvärden för dagvattenutsläpp (se avsnitt 9) har markerats med understruken text. Tabell 7. Koncentrationen (µg/l) av föroreningar i dagvattnet från planområdet b i nuläget, efter exploatering utan rening och efter exploatering med föreslagna reningsåtgärder. Ämne Nuläge Planförslag före rening [µg/l] 0.08 [µg/l] Fosfor, P Kväve, N Bly, Pb Koppar, Cu Zink, Zn Kadmium, Cd Krom, Cr Nickel, Ni Kvicksilver, Hg Suspenderat material, SS Olja Planförslag efter rening [µg/l]

27 Sida 27 av 30 Tabell 8. Föroreningsbelastning (kg/år) från planområdet del C i nuläget, efter exploatering utan rening och efter exploatering med föreslagna reningsåtgärder. Ämne Nuläge Planförslag före rening [kg/år] [kg/år] Fosfor, P Kväve, N Bly, Pb Koppar, Cu Zink, Zn Kadmium, Cd Krom, Cr Nickel, Ni Kvicksilver, Hg Suspenderat material, SS Olja Planförslag efter rening [kg/år] De beräknade föroreningskoncentrationer som överstiger riktvärden för dagvattenutsläpp (se avsnitt 9 )har markerats med understruken text. Tabell 9. Koncentrationen (µg/l) av föroreningar i dagvattnet från planområdet C i nuläget, efter exploatering utan rening och efter exploatering med föreslagna reningsåtgärder. Ämne Nuläge Planförslag före rening [µg/l] 0.29 [µg/l] Fosfor, P Kväve, N Bly, Pb Koppar, Cu Zink, Zn Kadmium, Cd Krom, Cr Nickel, Ni Kvicksilver, Hg Suspenderat material, SS Olja Planförslag efter rening [µg/l]

28 Sida 28 av 30 Resultaten visar att Område B har för planförslaget några värden som ligger strax över gränsvärdena. Detta beror på att markanvändningen ändras för i princip naturmark till Bostäder. Vi har dock inte beräknat vad tänkta åtgärder fördröjningen har för effekt på förorenings halterna. Men åtgärderna fördröjning borde medföra någon form av sedimentation och efter som det är tungmetaller som oftast sitter på partiklar i dagvattnet och partiklarna sedimenterar om vattnet står stilla. De tre delområdena beräknas tillsammans torde utsläppen även utan åtgärder klara gränsvärdena Åtgärder på allmän mark Öppna diken Att leda dagvatten i öppna diken istället för i ledningar har många fördelar. I ett öppet dike tillåts vattnet infiltrera marken vilket leder till minskat flöde att hantera nedströms. Dagvatten som leds i öppna diken får en trögare avledning och längre uppehållstid. När vattenhastigheten minskar ökar sedimentationen och eftersom många föroreningar typiska för dagvatten är partikelbundna renas vattnet i dikena. Om dikena utförs gräsklädda ökar uppehållstiden ytterligare och leder dessutom till växtupptag av framförallt näringsämnen. Ur reningssynpunkt är väl fungerande diken utformade breda med flacka släntlutningar och helst trapetsoidformade (rak botten istället för v-formad). Detta kan vara något för kommunen och ansvarig för båtuppläggningsplatsen att beakta Skärvdiken Svackdiken Svackdiken anläggs med samma grundprincip som öppna diken men begreppet används när släntlutningarna är extremt flacka, så att ytan kan användas som t.ex. gräsmatta eller lekyta i torrväder. Endast vid stor nederbörd blir vatten stående i svackdikena som då fördröjer vattnet, medger infiltration och minskar risken för översvämning nedströms Trädplanteringar med skelettjordsmagasin Vägdagvatten föreslås ledas till trädplantering längs med gatan för växtupptag, infiltration och perkolation i marken. En reningseffekt uppnås även när partiklar fastläggs och kväveföroreningar samt olja bryts ner. Träd i stadsmiljö planteras ofta i så kallad skelettjord med syfte att skapa en god miljö med tillgång på luft och vatten för trädens rötter. Det är sten i grov fraktion vilket skapar stor porvolym som delvis fylls med matjord men även bildar ett magasin med mycket luft och möjligheter till vattenmagasinering.

29 Sida 29 av 30 Vägdagvattnet kan ledas till trädplanteringarna via uppsamlingsbrunnar (med sandfång) och fördelningsledningar som sprider vattnet i det luftiga bärlagret varpå det sedan sipprar ned i skelttjorden. Om möjligt kan vattnet också ledas direkt på ytan till trädplanteringarna, för att öka reningseffekten. Detta förutsätter att trädplanteringarna är nedsänkta jämfört med gatans nivå. I stadsmiljö kompletteras oftast skelettjordsmagasinen med bräddledningar som tömmer trädplanteringarna på vatten vid stora flöden ut till dagvattenledningar i gatan för borttransport Torra dammar och sedimentationsytor Det som är föreslaget för delområde A är en torr damm i väster och en fördröjningsdamm invid omlagd Lidingöloppsstig Sedimentationsdamm Rain gardens Fördröjningsmagasin 10.5 Åtgärder på fastighetsmark Infiltrerbara ytor Grus, markarmering, pelleplattor, gräsmattor, etc. Dessa åtgärder är för Landskapsarkitekten att beakta LOD-åtgärder De geotekniska förhållandena på platsen medger inte infiltration i nämnvärd omfattning Gröna tak Ett grönt tak med sedum- och örtväxter med substrattjocklek 50 mm minskar årsavrinningen med ca 50 % och magasinerar regnvatten så att det från ett 5 mm regn (ca 6 månaders återkomsttid, 10 minuters varaktighet) inte ger någon avrinning alls Dagvattenmagasin med möjlighet till perkolation Materialval En viktig princip vid planering av nyexploateringar är att undvika uppkomst av föroreningar som sprids med dagvattnet. Materialvalen kan ha stor påverkan på föroreningsinnehållet i dagvattnet. Att undvika koppartak, förzinkad utrustning, överdriven gödsling och biltvätt på tomten eller gatan kan ge betydande effekter. Har kan förtydligas och sägas att man ska undvika flamskyddsmedelsbehandlade fasadmaterial då dessa kan innehålla bromerade difenyleter.

30 Sida 30 av Under byggskedet Under byggnation förekommer mycket suspenderat material och föroreningar i dagvattnet. Sprängning genererar kvävehaltigt vatten och byggtrafik oljespill och suspenderat material. För att inte riskera att recipienterna påverkas negativt är dagvattenhanteringen, framförallt genom sedimentering, viktig att ta hänsyn till vid byggstart. Att anlägga föreslagna anläggningar för rening tidigt i processen är en viktig åtgärd. Då recipienten är känslig för kväve (övergödd) kan det vara bra om länsvatten i samband med sprängningsarbeten leds till spillvattennätet. Möjlighet till detta bör efterfrågas hos VAhuvudmannen. 11 Fortsatt arbete I det fortsatta plan- och projekteringsarbetet är det viktigt att områden för dagvattnets hanterande görs tillräckligt stora så att föreslagna diken får plats, u-områden avsätts enligt rekommendation i utredningen, höjdsättning av gator och kvarter görs med hänsyn till planeras avvattning, skötselplan tas fram, drift och underhåll för föreslagna anläggningar planeras, osv, osv) 12 Fortsatta utredningar och undersökningar Utredningar och undersökningar som bör utföras i det fortsatta projektarbetet är bl.a.: Detaljprojektering av dagvattensystem och fördröjningsmagasin mm kommer att ske i det fortsatta projekteringsarbetet. Kontrollera att upprättade förbindelsepunkter kan utnyttjas. Kontrollera att kommunens VA-är med på hur denna dagvattenhantering tänkt att utföras. Klarlägga om exploatören får servisledningar i allmängata fram till önskade förbindelsepunkter. 13 Referenser VAV Publikation P90, Dimensionering av allmänna avloppsledningar VAV Publikation P104, Nederbördsdata vid dimensionering och analys av avloppssystem. Dahlström (2006, Regnintensitet i Sverige) StormTac ( ). Structor Mark Stockholm AB Peter Bergström Dagvatten

31 FIX*301 +,477 Lr Lr Lr Lr Bosövägen Norra Kungsvägen Rudbodatorg Lojovägen Norra K +,8 +25,4 +,9 +,1 +,2 +,0 +,0 +,0 +21,9 +,2 +, PALMEN LAGERN 1 5:136 1 SKB RUDBODA DAGVATTEN BILAGA 1 M:\3611 Rudboda dagvatten SKB\R\Ritdef\R54-10.dwg, A1, :19:25, pbm, structor_mark.pc3

32 26 4x0 Al 4x0 Al Lojovägen +,8 +25,4 19 5: LOJOVÄGEN Bosövägen Mittlinje bef. gata FIX* ,477 +,1 25 FD LAGERN 35 L01448 L M:\3611 Rudboda dagvatten SKB\R\Ritdef\R54-11.dwg, A1, :26:06, pbm, structor_mark.pc3 L Al 0 Al 70 Cu ,2 +,0 +,0 35 Cu 120 Cu +,0 4x0 Al +21,9 Lr Norra Kungsvägen 4x0 Al 4x50 Al +,2 120 Cu 120 Cu +,2 Rudbodatorg L0063 OLIVEN L05 O87:PL 0 Al OLIVEN FD6399 O05:A K32630 Lr 185 Al 185 Al +,9 120 Cu L L Al 25 0 Al 0 Al 0 Al PALMEN L Cu L x0 Al FD x0 Al Norra K L BILAGA 2 SKB RUDBODA DAGVATTEN
