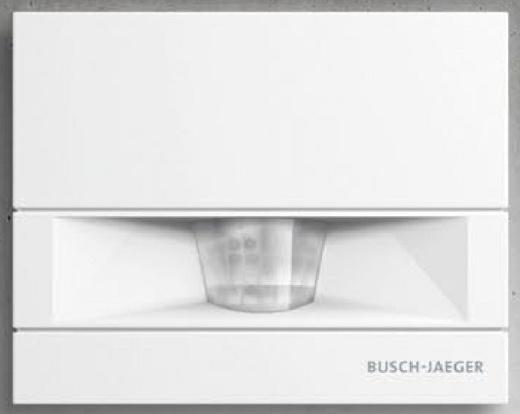

1 .depos: 2 /#Neustruktur#/Online-Dokumentation (+KNX)/Titelblätter/Waechter/Titelblatt @ 1 === Ende der Liste für Textmarke Cover === Rev Busch-Wächter AGM- 110 MasterLINE

2 Pos: 4 /#Neustruktur#/Online-Dokumentation (+KNX)/Inhaltsverzeichnis (--> Für alle Dokumente @ 1 === Ende der Liste für Textmarke TOC === Busch-Wächter 1 Säkerhet Ändamålsenlig användning Miljö Konstruktion och funktion Funktions- och utrustningskännetecken Detekteringsområden Översikt över detekteringsområdet Tekniska data Montering och elanslutning Krav på installatören Montering Monteringsplatser Monteringsförberedelse Monteringssteg Elanslutning Standardanslutning Standardanslutning med sidoansluten tryckknapp Standardanslutning med RC-raderingsdon 6899 och relä Ibruktagning Inställning av räckvidden Funktionstest Betjäning Standarddrift Funktioner hos status-led Drift med sidoanslutningar Betjäning med sidoansluten tryckknapp Fjärrkontroll Styrelement på fjärrkontrollen Tekniska data för fjärrkontroll Ibruktagning av fjärrkontroll Batteribyte hos fjärrkontroll

3 Pos: 7 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit @ 1 Pos: 10.2 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise/Hinweis - Umwelt - Hinweis @ 1 Pos: 11 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch @ 1 Busch-Wächter Säkerhet Pos: 6 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/S Säkerhet Varning Elektrisk spänning! Livsfara och brandrisk genom elektrisk spänning på 230 V. Arbeten på 230 V-nätet får endast utföras av elektriker! Bryt huvudspänningen före montering/demontering! Pos: 8 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Bestimmungsgemäßer Ändamålsenlig användning Pos: 9 /#Neustruktur#/Online-Dokumentation (+KNX)/Bestimmungsgemäßer Gebrauch (--> Für alle Dokumente <--)/Busch-Dimmer/Bestimmungsgemäßer @ 1 Apparaten är uteslutande avsedd för den användning som anges i kapitlet "Konstruktion och funktion" samt tillsammans med de levererade och tillåtna komponenterna. Pos: 10.1 /#Neustruktur#/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/1. Ebene/U Miljö Tänk på att skydda miljön! Använd elektronik- och elutrustning får inte slängas i hushållsavfallet. Maskinen innehåller värdefulla material som kan återanvändas. Lämna därför maskinen till en miljöstation. Pos: 10.3 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise/Hinweis - Umwelt - Entsorgung @ 1 Allt förpackningsmaterial och alla apparater har märkning och kontrollsigill för fackmässig avfallshantering. Bortskaffa alltid förpackningsmaterial och elektriska apparater resp. deras komponenter på miljö- eller avfallsstationer. Produkterna uppfyller de lagliga kraven, särskilt vad gäller el- och elektroniklagen samt REACH-förordningen. (EU-direktiv 2002/96/EG WEEE och 2002/95/EG RoHS) (EU-REACH-förordning samt lagen för att utföra förordningen (EU) nr.1907/2006)

4 Pos: 13 /#Neustruktur#/Online-Dokumentation (+KNX)/Aufbau und Funktion/Waechter/Funktionen Pos: 15 /#Neustruktur#/Online-Dokumentation (+KNX)/Aufbau und Funktion/Waechter/Ausstattungsmerkmale Pos: 16 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A Pos: 17 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/3. Ebene/U - Z/Übersicht der 1 Pos: 18 /#Neustruktur#/Online-Dokumentation (+KNX)/Erfassungsbereiche/Waechter/Erfassungsbereiche @ 1 Pos: 19 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Wächter Konstruktion och funktion Pos: 12 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Aufbau und Konstruktion och funktion Busch-Vakten 110 MasterLINE är en rörelsevakt med reducerat detekteringsområde och lämpar sig för användning vid hos smala radhus. Den förhindrar att ljuset sätts på hela tiden av förbipasserande personer om avståndet mellan hus och trottoar är kort. Busch-Vakter är passiva infraröda rörelsevakter som kopplar förbrukare som är anslutna via KNX-bussen när det rör sig värmekällor inom detekteringsområdet. Busch-Wächter är inte inbrotts- eller överfallslarm. Pos: 14 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Funktions- und Funktions- och utrustningskännetecken 12 meters räckvidd framåt och 4 meter åt varje sida 4 registreringsnivåer Tillståndsindikering Justerbar inställning av efterlöptid och tröskel för ljusstyrka (separat från varandra) Reducerat detekteringsområde -Betjäning via IR-fjärrkontroll 4.2 Detekteringsområden Översikt över detekteringsområdet ca. 8 m 2,5 m max. 12 m 12 m Bild 1: Räckvidd Detekteringsområde Detekteringsområdet ligger på 110 och räckvidden på 12 meter framåt och fyra meter åt varje sida. Väggmontering Vid en väggmontering på en höjd av maximalt 2,5 m ger rörelsevakten optimal övervakning

5 Pos: 21 /#Neustruktur#/Online-Dokumentation (+KNX)/Technische Daten/Waechter/Technische Daten Pos: 23 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Wächter Tekniska data Pos: 20 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/S - T/Technische Tekniska data Beteckning Värde Nominell spänning 230 V AC ± 10 %, 50/60 Hz Omkopplingseffekt 2300 W / VA Maximal omkopplingsström 10 AX Maximal effektförlust < 1 W Skymningssensor 3 Lux Avstängningsfördröjning 10 sek 30 min Korttidsimpuls Impulsens längd 1 sekund Paustid 9 sekunder Paustid vid permanent ljus/närvarosimulering: 55 sekunder Räckvidd maximalt 12 m (vid montering på 2,5 m höjd) Driftstemperatur -25 C 55 C Kapslingsklass IP 55 Pos: 22 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Hinweise - Allgemein/Hinweis - Anschluss von EVG's Hänvisning till inkoppling av EVG:er Beakta följande punkter eftersom EVG:en har hög påkopplingsström: EVG:ernas tillverkarangivelser bestämmer det möjliga antalet EVG:er

6 Pos: 26 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Wächter Montering och elanslutning Pos: 24 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/M - O/Montage und elektrischer Montering och elanslutning Pos: 25 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit Krav på installatören Varning Elektrisk spänning! Installera endast enheterna om du har nödvändig elektroteknisk kunskap och erfarenhet. Genom felaktig installation utsätter du dig själv och användaren av den elektriska anläggningen för livsfara. Det kan uppstå allvarliga materialskador genom felaktig installation, t.ex. brand. Nödvändig yrkeskunskap och villkor för installationen är minst: Använd de "Fem säkerhetsreglerna" (DIN VDE 0105, EN 50110): 1. Frikoppling; 2. Säkra mot återpåslagning; 3. Fastställ spänningsfrihet; 4. Jorda och kortslut; 5. Skydda eller koppla bort bredvidstående delar som står under spänning. Använd lämplig personlig skyddsutrustning. Använd endast lämpliga verktyg och mätinstrument. Kontrollera typen av spänningsförsörjningsnät (TN-system, IT-system, TT-system) för att säkerställa anslutningsvillkoren som kommer av det (klassisk nollning, skyddsjordning, nödvändiga tilläggsåtgärder etc.)

7 Pos: 28 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit Pos: 29 /#Neustruktur#/Online-Dokumentation (+KNX)/Montage/Waechter/Montage Busch-Wächter Montering och elanslutning Pos: 27 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/M Montering Varning Elektrisk spänning! Livsfara och brandrisk genom elektrisk spänning på 230 V. Arbeten på 230 V-nätet får endast utföras av elektriker! Bryt huvudspänningen före montering/demontering! Varning Elektrisk spänning! Om du öppnar apparaten kan du beröra spänningsförande komponenter. Stäng alltid av apparatens huvudspänning före du öppnar den! Varning! Apparatskador! Apparatens lins är känslig och kan skadas. Tryck inte på apparatens lins Monteringsplatser >1,7 m Bild 2: Monteringsplatser Enhetens monteringshöjd måste ligga mellan 1,7 m och 2,5 m. Avståndet mellan ljus och rörelsevakt bör vara minst 1,5 m. För optimal personavkänning ska du alltid gå tvärs över och inte framåt i detekteringsområdet

8 Busch-Wächter Montering och elanslutning Monteringsförberedelse Genomför följande steg för att förbereda monteringen: Bild 3: Förbereda monteringen 1. Ta bort säkringsskruven (1) (om finnes). 2. Tryck in klämmorna (2 5) på höljessidorna med ett lämpligt verktyg. 3. Ta försiktigt av enhetens front. Bild 4: Öppna vattenutloppet Beroende på monteringsplats kan det vara nödvändigt att öppna apparatens vattenutlopp. Tryck då igenom plastmembranet på enhetens undersida. Monteringen är förberedd

9 Busch-Wächter Montering och elanslutning Monteringssteg N L Bild 5: Montering på väggen Anslutningsklämmor Inkoppling N L Funktion Neutralledare kopplad fas? Fas (230 V AC, 50/60 Hz) Anslutning för skyddsjord 1. Montera enheten på väggen. Använd inte skruvar med försänkt huvud vid monteringen. Använd skruvar med en huvuddiameter på 6,5 mm 8,5 mm. 6,5 mm - 8,5 mm 3,5 mm - 3,9 mm 2. Anslut enheten elektriskt, se avsnitt 6.3. Beakta de maximalt tillåtna ledningsdiametrarna 1,5-2,5 mm² max. 14,5 mm

10 Pos: 30 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Wächter Montering och elanslutning Sockelns skruvmått passar ev. med befintliga borrhål från en gammal Busch-Vakt. Vid ledningstvärsnitt större än 1,5 mm² ska du bara använda kabelingång (B) eller (C). B C 3. För att säkra enheten mot otillåten öppning så går det att skruva in den medlevererade skruven på undersidan. För att säkra enheten mot otillåten öppning så ska du skruva in den medlevererade skruven på undersidan

11 Pos: 31 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Elektrischer 1 Pos: 32 /#Neustruktur#/Online-Dokumentation (+KNX)/Anschluss/Waechter/Anschluss Pos: 33 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Wächter Montering och elanslutning 6.3 Elanslutning Standardanslutning L N 16A N L Bild 6: Universal-reläinsats Standardanslutning med sidoansluten tryckknapp L N 16A N L Bild 7: Universal-reläinsats med sidoansluten tryckknapp Hänvisning För mer information, se kapitel "Drift med sidoanslutningar" 8.3 på sida Standardanslutning med RC-raderingsdon 6899 och relä L N 16A N L Bild 8: Universal-reläinsats med RC-raderingsdon 6899 och relä

12 Pos: 36 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Wächter Ibruktagning Pos: 34 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/G Ibruktagning Pos: 35 /#Neustruktur#/Online-Dokumentation (+KNX)/Inbetriebnahme/Waechter/Inbetriebnahme Inställning av räckvidden Utför följande steg för att ställa in räckvidden: Bild 9: Ställa in räckvidden 1. Ställ in enhetens räckvidd genom att vrida på styrenheten (1). Genom att vrida styrenheten så förskjuts sensorn. Ju högre sensorn ställs in, desto mindre blir räckvidden. Inställningsområdet räcker från minst 6 m (sensors position uppe) till maximalt 12 m (sensorns position nere). 7.2 Funktionstest T/S Bild 10: Styrelement Genomför följande steg för att genomföra funktionstestet: 1. Ställ omställaren på T/S. Enheten är nu under 10 minuter i testdrift (dagdrift, 2 sekunders efterlöpning). Dessutom visas varje registrering genom att status-led:en blinkar snabbt. Därefter går enheten tillbaka till standarddriften. 2. För att genomföra ytterligare ett funktionstest ska du ställa tillbaka omställaren på positionen T/S eller avbryta driftsspänningsförsörjningen längre än 15 sekunder. Enheten är nu i testläge i ytterligare 10 minuter. Du lämnar testfunktionen automatiskt efter 10 minuter eller när du ställer in en valfri ljusstyrka. Funktionstestet har genomförts

13 Pos: 39 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Wächter Betjäning Pos: 37 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A Betjäning Pos: 38 /#Neustruktur#/Online-Dokumentation (+KNX)/Bedienung/Waechter/Bedienung Standarddrift 1 2 T/S sec 1 min 5min 15min Bild 11: Styrelement Nummer Funktion 1 Vridbrytare (inkopplings av ljusstyrka) 2 Vridbrytare (inkopplingstid) Ställ in inkopplingstiden och inkopplingen av ljusstyrkan med vridbrytaren. Ställ in tiden för inkoppling av ljusstyrkan med vridbrytaren (1). Inkopplingsljusstyrkan kan ställas in steglöst mellan 3 Lux (mörker) och dagdrift. Ställ in inkopplingstiden med vridbrytaren (2). Tiden för inkoppling av ljusstyrka kan ställas in steglöst mellan 10 sekunder och 30 minuter. Med hjälp av korttidsimpulsen går det att aktivera t.ex. trappljusbrytare eller ringklockor. 8.2 Funktioner hos status-led 1 Bild 12: Status-LED Status-LED (1) Lysdiod Tänd Blinkar snabbt Blinkar 3 gånger Flackar Status Permanent ljus inställt (endast möjligt via fjärrbetjäning) Användning i testdrift Användning i standarddrift Tar emot IR-signaler (fjärrbetjäning)

14 Pos: 40 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/M Pos: 41 /#Neustruktur#/Online-Dokumentation (+KNX)/Nebenstellenbetreib/Waechter/Nebenstellenbetrieb MasterLINE 1 Pos: 42 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/ Seitenumbruch 1 Busch-Wächter Betjäning 8.3 Drift med sidoanslutningar Betjäning med sidoansluten tryckknapp När rörelsevakten har utlöst genom den infraröda strålningen i detekteringsområdet är manuell manövrering via en sidoansluten tryckknapp möjlig. Om, till exempel, en utgång inte ligger i rörelsevaktens detekteringsområde kan man använda en sidoansluten tryckknapp. Med den tryckknappen kan man sätta på eller stänga av belysningen för hand. Bild 13: Betjäning med sidoansluten tryckknapp Vid betjäning med en sidoansluten tryckknapp så sätts belysningen på för det inställda driftläget

15 Busch-Wächter Fjärrkontroll Pos: 43 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/G Fjärrkontroll Pos: 44 /#Neustruktur#/Online-Dokumentation (+KNX)/Sonstige/Handsender/Waechter/Handsender Styrelement på fjärrkontrollen Bild 14: Styrelement Nummer Funktion 1 Återställning av ljusets inkopplingsstyrka till inställningarna hos potentiometern på Busch-Vakten. Tryck på knappen i minst 1 sekund. 2 Den aktuella ljusstyrkan sätts som inkopplingsljusstyrka. Tryck på knappen i minst 1 sekunder. 3 Koppla från närvarosimuleringen. 4 Sätt på närvarosimuleringen. Permanent ljus mellan skymning och kl CET resp CEST, sedan rörelsedetektering. 5 Koppla från ljuset i 4 timmar. Ingen rörelsedetektering. 6 Sätt på ljuset i 4 timmar. Ingen rörelsedetektering. 7 Återställ till automatisk rörelsedetektering Rörelsesensorernas känslighet kan anpassas till mycket oroliga eller rörelsefattiga omgivningar. 9.2 Tekniska data för fjärrkontroll Beteckning Värde Batterispänning: 3 V DC Batterityp: CR 2025 Batteriets livslängd: Ca 2 år Räckvidd: maximalt 6 m Kapslingsklass: IP 40 Driftstemperatur: 0 C 45 C

16 === Ende der Liste für Textmarke Content === Busch-Wächter Fjärrkontroll 9.3 Ibruktagning av fjärrkontroll Bild 15: Ta bort batteriets skyddsfolie Ta bort batteriets skyddsfolie före ibruktagningen. Bild 16: Programmera fjärrkontrollen Efter spänningsåterkopplingen ska du inom 10 minuter trycka på "AUTO"-tryckknapp på Busch-Vakten i minst 3 sekunder Busch-Vakten måste före det vara spänningsfri i minst 30 sekunder. Fjärrbetjäningen skapar då automatiskt en förbindelse med Busch-Vakten och vid korrekt mottagning så blinkar Busch-Vakten. För att programmera maximalt 9 ytterligare fjärrkontroller så ska du upprepa de här arbetsstegen. 9.4 Batteribyte hos fjärrkontroll + CR 2025 Bild 17: Batteribyte 1. Dra ut batterihållaren från fjärrbetjäningen. 2. Lägg in ett nytt batteri av typen Batteriets pluspol (+) måste ligga uppåt. 3. Skjut tillbaka batterihållaren i enheten

17 Busch-Wächter Fjärrkontroll

18 === Ende der Liste für Textmarke Backcover === Busch-Wächter Pos: 46 /#Neustruktur#/Online-Dokumentation (+KNX)/Rückseiten (--> Für alle Dokumente <--)/Rückseite - Busch-Jaeger - @ 1 Ett företag i ABB-gruppen Busch-Jaeger Elektro GmbH Postfach Lüdenscheid Freisenbergstraße Lüdenscheid Germany Hänvisning Vi förbehåller oss rätten till tekniska ändringar samt innehållsändringar i det här dokumentet utan att meddela det i förväg. Vid beställningar gäller den överenskomna detaljinformationen. ABB tar inget ansvar för eventuella fel eller ofullständigheter i det här dokumentet Rev info.bje@de.abb.com Central försäljning: Tel.: +49 (0) Fax: +49 (0) Vi förbehåller oss alla rättigheter till det här dokumentet samt dess teman och bilder. All reproduktion, utlämning till tredje part eller användning av innehåll, även delvis, är förbjudet utan föregående skriftligt medgivande från ABB. Copyright 2012 Busch-Jaeger Elektro GmbH Alla rättigheter förbehålles
