1 Superior Curing Technology Fasta installationer IRT Bågar & Skensystem

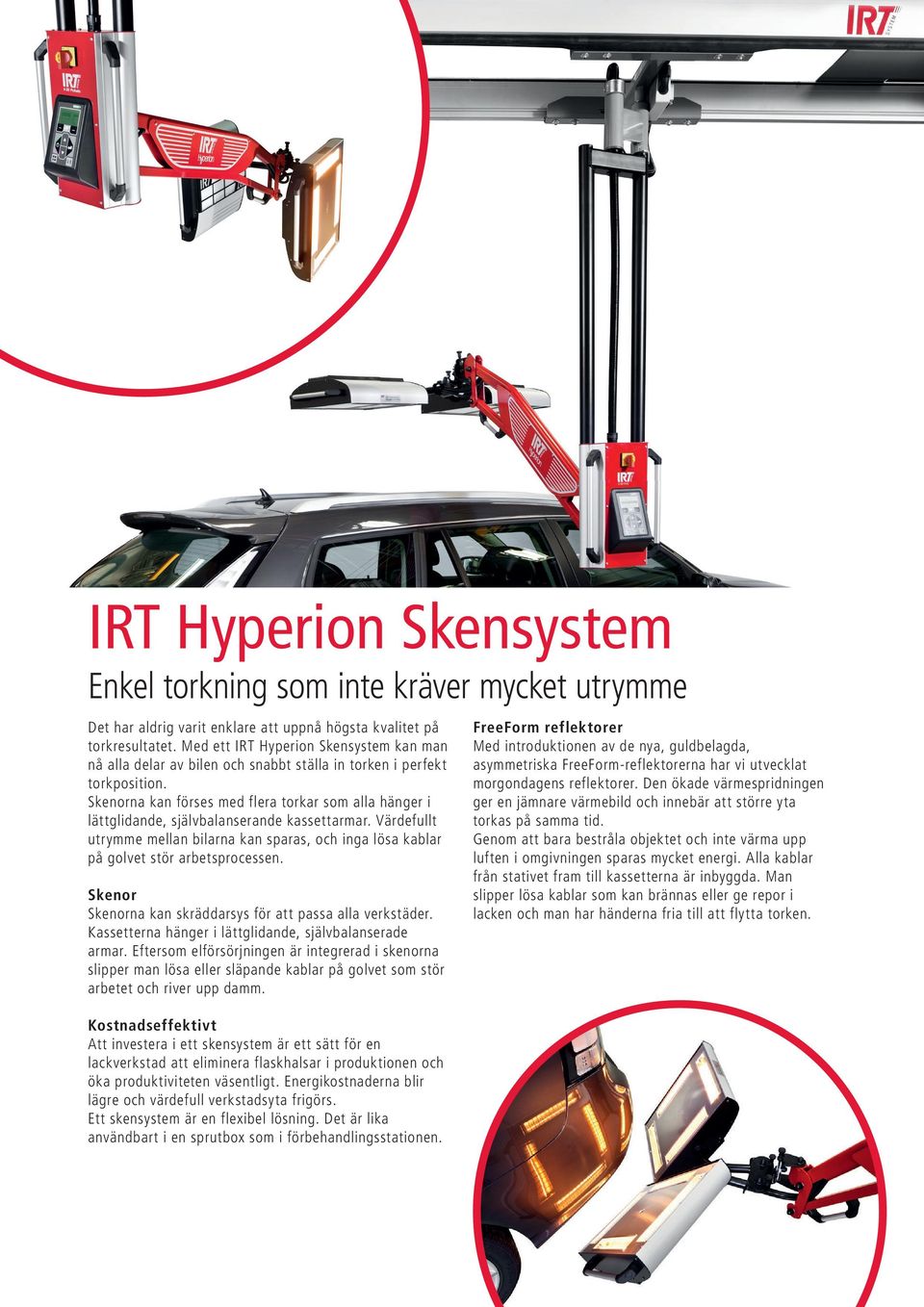

2 IRT Hyperion Skensystem Enkel torkning som inte kräver mycket utrymme Det har aldrig varit enklare att uppnå högsta kvalitet på torkresultatet. Med ett IRT Hyperion Skensystem kan man nå alla delar av bilen och snabbt ställa in torken i perfekt torkposition. Skenorna kan förses med flera torkar som alla hänger i lättglidande, självbalanserande kassettarmar. Värdefullt utrymme mellan bilarna kan sparas, och inga lösa kablar på golvet stör arbetsprocessen. Skenor Skenorna kan skräddarsys för att passa alla verkstäder. Kassetterna hänger i lättglidande, självbalanserade armar. Eftersom elförsörjningen är integrerad i skenorna slipper man lösa eller släpande kablar på golvet som stör arbetet och river upp damm. FreeForm reflektorer Med introduktionen av de nya, guldbelagda, asymmetriska FreeForm-reflektorerna har vi utvecklat morgondagens reflektorer. Den ökade värmespridningen ger en jämnare värmebild och innebär att större yta torkas på samma tid. Genom att bara bestråla objektet och inte värma upp luften i omgivningen sparas mycket energi. Alla kablar från stativet fram till kassetterna är inbyggda. Man slipper lösa kablar som kan brännas eller ge repor i lacken och man har händerna fria till att flytta torken. Kostnadseffektivt Att investera i ett skensystem är ett sätt för en lackverkstad att eliminera flaskhalsar i produktionen och öka produktiviteten väsentligt. Energikostnaderna blir lägre och värdefull verkstadsyta frigörs. Ett skensystem är en flexibel lösning. Det är lika användbart i en sprutbox som i förbehandlingsstationen.

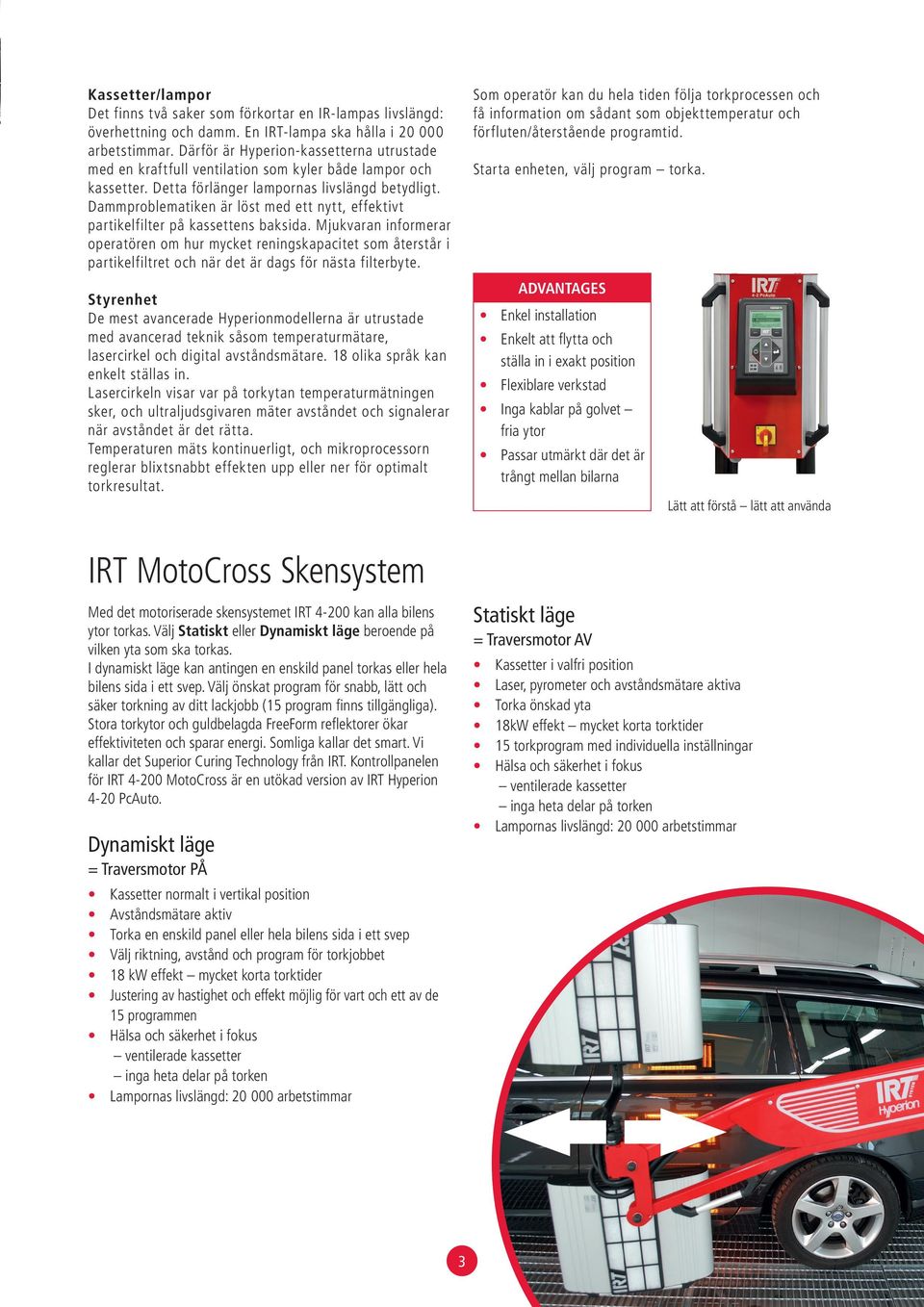

3 Kassetter/lampor Det finns två saker som förkortar en IR-lampas livslängd: överhettning och damm. En IRT-lampa ska hålla i arbetstimmar. Därför är Hyperion-kassetterna utrustade med en kraftfull ventilation som kyler både lampor och kassetter. Detta förlänger lampornas livslängd betydligt. Dammproblematiken är löst med ett nytt, effektivt partikelfilter på kassettens baksida. Mjukvaran informerar operatören om hur mycket reningskapacitet som återstår i partikelfiltret och när det är dags för nästa filterbyte. Styrenhet De mest avancerade Hyperionmodellerna är utrustade med avancerad teknik såsom temperaturmätare, lasercirkel och digital avståndsmätare. 18 olika språk kan enkelt ställas in. Lasercirkeln visar var på torkytan temperaturmät ningen sker, och ultraljudsgivaren mäter avståndet och signalerar när avståndet är det rätta. Temperaturen mäts kontinuerligt, och mikro processorn reglerar blixtsnabbt effekten upp eller ner för optimalt torkresultat. Som operatör kan du hela tiden följa torkprocessen och få information om sådant som objekttemperatur och förfluten/återstående programtid. Starta enheten, välj program torka. ADVANTAGES Enkel installation Enkelt att fl ytta och ställa in i exakt position Flexiblare verkstad Inga kablar på golvet fria ytor Passar utmärkt där det är trångt mellan bilarna Lätt att förstå lätt att använda IRT MotoCross Skensystem Med det motoriserade skensystemet IRT kan alla bilens ytor torkas. Välj Statiskt eller Dynamiskt läge beroende på vilken yta som ska torkas. I dynamiskt läge kan antingen en enskild panel torkas eller hela bilens sida i ett svep. Välj önskat program för snabb, lätt och säker torkning av ditt lackjobb (15 program fi nns tillgängliga). Stora torkytor och guldbelagda FreeForm refl ektorer ökar effektiviteten och sparar energi. Somliga kallar det smart. Vi kallar det Superior Curing Technology från IRT. Kontrollpanelen för IRT MotoCross är en utökad version av IRT Hyperion 4-20 PcAuto. Dynamiskt läge = Traversmotor PÅ Kassetter normalt i vertikal position Avståndsmätare aktiv Torka en enskild panel eller hela bilens sida i ett svep Välj riktning, avstånd och program för torkjobbet 18 kw effekt mycket korta torktider Justering av hastighet och effekt möjlig för vart och ett av de 15 programmen Hälsa och säkerhet i fokus ventilerade kassetter inga heta delar på torken Lampornas livslängd: arbetstimmar Statiskt läge = Traversmotor AV Kassetter i valfri position Laser, pyrometer och avståndsmätare aktiva Torka önskad yta 18kW effekt mycket korta torktider 15 torkprogram med individuella inställningar Hälsa och säkerhet i fokus ventilerade kassetter inga heta delar på torken Lampornas livslängd: arbetstimmar 3

4 IRT PowerCure Sätter standarden för torkning i sprutbox IRT PowerCure Sparar Energi Tid Utrymme Hög lönsamhet i en lackverkstad fås genom att processa reparationerna på effektivaste sätt. Flaskhalsar och väntetider måste minimeras så att bilen kan återlämnas till dess ägare på kortast möjliga tid. IRT PowerCure är avsedd att installeras inuti sprutboxen. SETS-egenskaperna ger torkning i box en ny dimension. De förkortar radikalt torkningstiderna för alla typer av lacker samtidigt som ett minimum av energi används. Energi Varför ska man värma hela boxen och hela bilen när de flesta torkarbeten innefattar 1-2 paneler på bilen? IRT PowerCure värmer och härdar endast utvalda delar på bilen. Datorn kontrollerar position och status för IRT PowerCure och tänder och släcker de individuella lamporna under en bråkdel av en sekund, för att bara använda den energi som behövs för härdningen. Detta reducerar radikalt energiförbrukningen och investeringen blir lönsam på mycket kort tid. Tid När lackeraren har avslutat lackeringen och går ut från sprutboxen stannar han till framför pekskärmen. Där knappar han snabbt och lätt in vilken typ av lack som använts och vilka delar som ska torkas. Det är lika lätt som att använda en smartphone. En typisk skada härdas på 10 minuter eller mindre. Låt bilen stå ytterligare 4

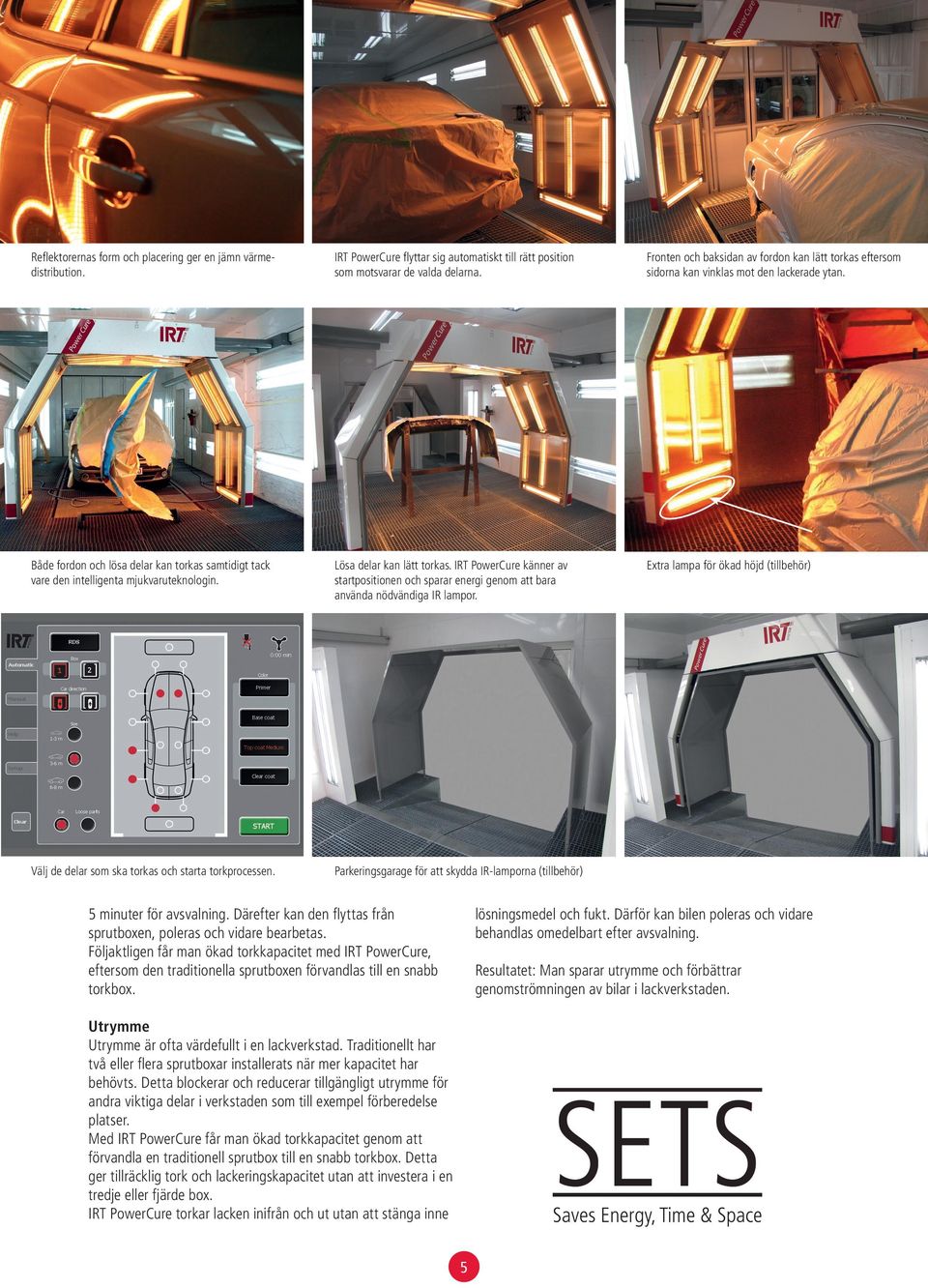

5 Reflektorernas form och placering ger en jämn värmedistribution. IRT PowerCure flyttar sig automatiskt till rätt position som motsvarar de valda delarna. Fronten och baksidan av fordon kan lätt torkas eftersom sidorna kan vinklas mot den lackerade ytan. Både fordon och lösa delar kan torkas samtidigt tack vare den intelligenta mjukvaruteknologin. Lösa delar kan lätt torkas. IRT PowerCure känner av startpositionen och sparar energi genom att bara använda nödvändiga IR lampor. Extra lampa för ökad höjd (tillbehör) Välj de delar som ska torkas och starta torkprocessen. Parkeringsgarage för att skydda IR-lamporna (tillbehör) 5 minuter för avsvalning. Därefter kan den flyttas från sprutboxen, poleras och vidare bearbetas. Följaktligen får man ökad torkkapacitet med IRT PowerCure, eftersom den traditionella sprutboxen förvandlas till en snabb torkbox. lösningsmedel och fukt. Därför kan bilen poleras och vidare behandlas omedelbart efter avsvalning. Resultatet: Man sparar utrymme och förbättrar genomströmningen av bilar i lackverkstaden. Utrymme Utrymme är ofta värdefullt i en lackverkstad. Traditionellt har två eller flera sprutboxar installerats när mer kapacitet har behövts. Detta blockerar och reducerar tillgängligt utrymme för andra viktiga delar i verkstaden som till exempel förberedelse platser. Med IRT PowerCure får man ökad torkkapacitet genom att förvandla en traditionell sprutbox till en snabb torkbox. Detta ger tillräcklig tork och lackeringskapacitet utan att investera i en tredje eller fjärde box. IRT PowerCure torkar lacken inifrån och ut utan att stänga inne SETS Saves Energy, Time & Space 5

6 IRT Hyperion Skensystem Teknisk beskrivning IRT 3-20 PcD & IRT 4-20 PcAuto Skensystem anpassade för prep-stationen eller för sprutboxen. Torken är upphängd i fast installerade skenor och kan förflyttas i sid- och höjdled i alla riktningar. Inga kablar på golvet fria ytor Elförsörjning integrerad i skenorna Passar utmärkt där det är trångt mellan bilarna Mindre risk för oavsiktliga skador på bilen Unika möjligheter att positionera kassetterna Datoriserad torkningsprocess Guldbelagda FreeForm-reflektorer för optimal värmespridning Pyrometer för exakt temperaturkontroll (endast IRT 4-20) Lasercirkel indikerar var temperaturmätning sker (endast IRT 4-20) Elektronisk avståndsmätare Mycket lätt att använda 12 förinställda och 3 valfria program Kan torka alla lackmaterial Effektivt partikelfilter på kassetterna Kraftfull ventilation som kyler kassetten och ökar livslängden på lamporna IRT Rail Systems kan utrustas med flera kassetter, som samtliga hänger på lätt glidande, självbalanserande kassettarmar. Skenorna kan skräddarsys för att passa olika arbetsplatser. Förutom att de bär torkarna har skenorna också integrerad strömförsörjning för att på så sätt undvika lösa eller släpande kablar som är i vägen under arbetet. Torkarna levereras med två kassetter. Kassetterna är lätta att positionera. IR-lamporna är placerade i guldbelagda FreeFormreflektorer som säkerställer en jämn och effektiv värmefördelning. Alla lampor kyls av en fläkt. Torktid och effekt kotrolleras av en mikroprocessor som, genom att den är förprogrammerad för olika material, automatiskt styr hela härdningsprocessen (8 2 ) 2250 (7 4 ) 140 (5.5 ) 1200 (3 11 ) ( ) VIKT TORKYTOR Travers 7 m 4-2 PcAuto & 3-2 PcD MotoCross 165 kg 210 kg IRT 4-20 PcAuto IRT 3-20 PcD Skena utan el Skena med el 5 kg/m 7 kg/m 1,5 m 1,1 m Tork 2 kassetter 60 kg HÄRDNINGSTID 2,2 m 2,0 m Spackel 2-3 min Två kassetter på 600 mm avstånd, svart lack på plåt Två kassetter på 600 mm avstånd, svart lack på plåt Fyller 3-7 min Primer Vattenbaslack 5-8 min 2-4 min TEKNISK DATA Baslack 4-8 min Topplack 6-10 min Klarlack 5-10 min Fyller på plast 7-10 min Topplack på plast min Klarlack på plasti min Torktiderna är extremt korta. Tiderna ovan gäller IRT PcAuto serien. Lägg till någon minut för övriga modeller Spänning V 3Ph ~/PE 4-2 PcAuto 3-2 PcD MotoCross V 3Ph ~/PE V 3Ph ~/PE V 3Ph ~/PE V 3Ph/PE Frekvens Hz Hz Hz Hz 50 Hz Ström 30 A 17 A 15 A 9 A 26 A Effekt 12 kw 12 kw 6 kw 6 kw 18 kw Säkring 32 A 32 A 16 A 16 A - Torktemp Max 170 C Ljudnivå <70 db (A) 6

7 IRT PowerCure Teknisk beskrivning IRT PowerCure Single & IRT PowerCure Double IRT PowerCure lacktorkningsbåge är avsedd för installation i en sprutbox (IRT PowerCure Single) eller för installation mellan två i linje placerade sprutboxar (IRT PowerCure Double). IRT PowerCure är huvudsakligen avsedd för att torka 1-3 delar på bilen. Bågen kan också användas för att torka lösa delar. IRT PowerCure är upphängd i skenor som är fästa i boxväggarna. Skenorna kan lätt sättas upp i alla typer av boxar. Eftersom energiförsörjningen för bågen ligger inuti skenorna finns det inga lösa kablar som stör arbetsprocessen. Detta minskar också slitaget. Under lackeringen är bågen normalt separerad från sprutboxen med en automatisk rullport (inte inkluderad i leveransen). IRT PowerCure innefattar ett antal IRT lampor som är arrangerade i form av en båge. De passerar över de delar av fordonet som ska torkas i en hastighet som har programmerats i förväg. IRT-lamporna i bågen är arrangerade, och deras effekt kontrollerad för varje färggrupp på ett sådant sätt att de säkerställer en jämn värmedistribution över de delar som ska torkas. Ett overspray skydd och ett säkerhetsövervakningssystem som är anslutet till sprutboxventilationen och sprutpistolens lufttillförsel, garanterar en säker drift. Rekommenderat min. luftflöde i boxen är 0,15 m/sekund. Kontrollutrustningen innefattar sensorer och mikroprocessorer som registrerar och reglerar till exempel effekt, hastighet, avstånd och tid. Den anpassar funktionen för att passa olika lackmaterial liksom storlek och form på bilen. IRT PowerCure har vinklingsbara sidor. De vinklas automatiskt om front eller baksida av bil har valts. Effekten för att torka motorhuv, tak respektive baklucka justeras med hjälp av en laser avståndsmätare. Detta fullbordar en optimal värmning av de valda zonerna. IRT-systemet värmer inte upp luften i boxen. Lackeraren kan gå in i boxen omedelbart efter det att torkprocessen avslutats. Fordonet kan tas ut ur boxen direkt. Så snart de torkade ytorna har svalnat till rumstemperatur kan polering och annat arbete påbörjas. Tack vare den effektiva lampkylningen är normal livslängd för IRTlamporna arbetstimmar. IRT PowerCure Single & Double DIMENSION TORKTIDER Medelstort fordon Baslack (ca) Klarlack (ca) Motorhuv 4 min 7 min Dörr 3 min 5 min * IRT PowerCure Single * * * ) Vid option extralampa ELEKTRISKA DATA Spänning 400 V, 3Ph ~/PE Frekvens Hz Installerad effekt 54 kw Använd effekt (fabriksinställd) 43 kw max* * ) Vid 43 kw effekt kan PowerCure avsäkras med 63 A trög säkring ENERGIFÖRBRUKNING IRT PowerCure Double Typiska exempel på energiförbrukning IRT PowerCure Klarlack på baslack, medelstor bil, färgton medium Framskärm 6 min 0,95 kwh Roller door Roller door Dörr 5 min 0,95 kwh Framskärm + dörr 10 min 1,6 kwh Motorhuv 7 min 1,5 kwh Motorhuv + 2 framskärmar 9 min 2,8 kwh Hel bil 26 min 15,8 kwh 7

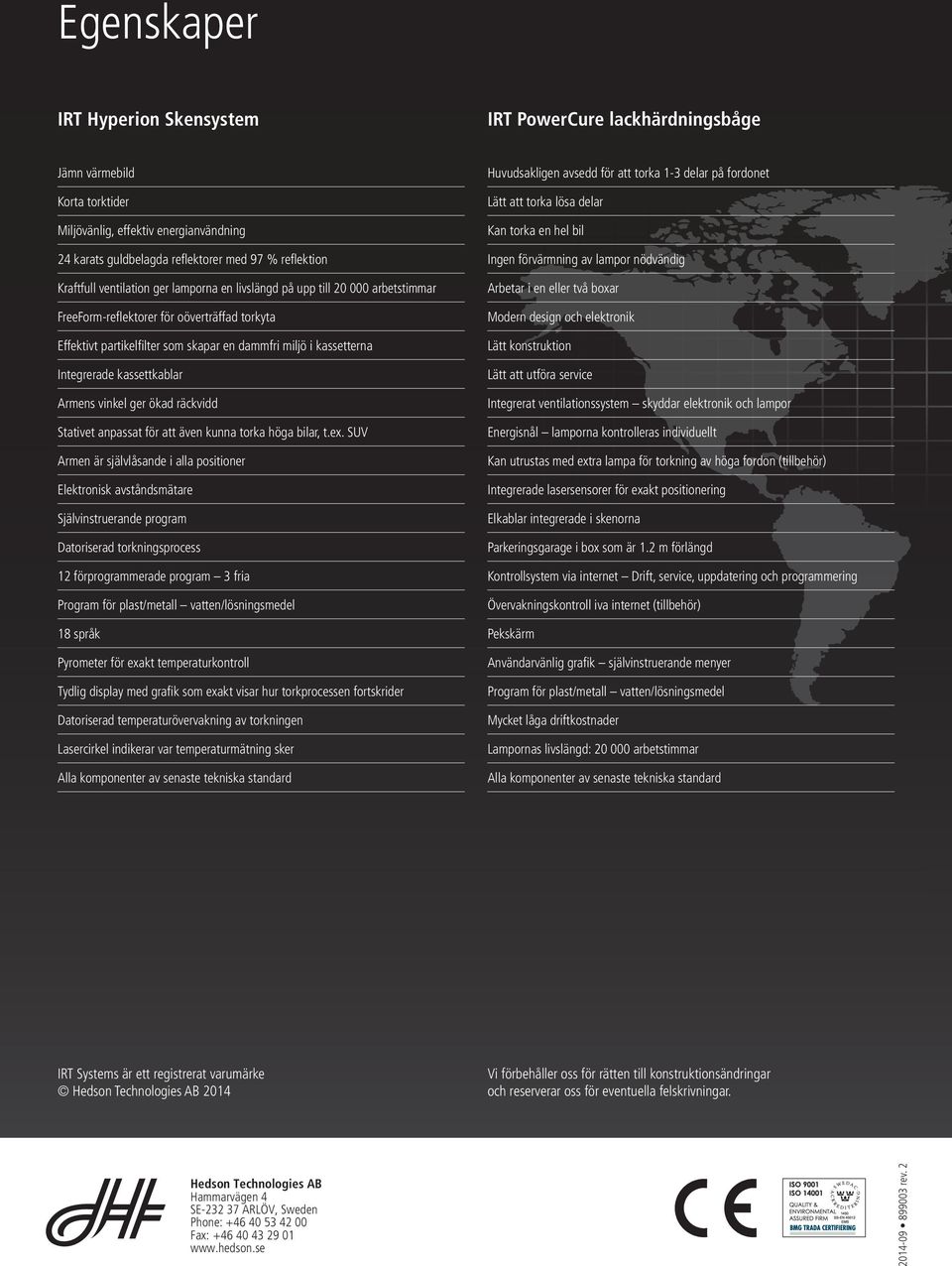

8 Egenskaper IRT Hyperion Skensystem IRT PowerCure lackhärdningsbåge Jämn värmebild Korta torktider Miljövänlig, effektiv energianvändning 24 karats guldbelagda refl ektorer med 97 % refl ektion Kraftfull ventilation ger lamporna en livslängd på upp till arbetstimmar FreeForm-refl ektorer för oöverträffad torkyta Effektivt partikelfi lter som skapar en dammfri miljö i kassetterna Integrerade kassettkablar Armens vinkel ger ökad räckvidd Stativet anpassat för att även kunna torka höga bilar, t.ex. SUV Armen är självlåsande i alla positioner Elektronisk avståndsmätare Självinstruerande program Datoriserad torkningsprocess 12 förprogrammerade program 3 fria Program för plast/metall vatten/lösningsmedel 18 språk Pyrometer för exakt temperaturkontroll Tydlig display med grafi k som exakt visar hur torkprocessen fortskrider Datoriserad temperaturövervakning av torkningen Lasercirkel indikerar var temperaturmätning sker Alla komponenter av senaste tekniska standard Huvudsakligen avsedd för att torka 1-3 delar på fordonet Lätt att torka lösa delar Kan torka en hel bil Ingen förvärmning av lampor nödvändig Arbetar i en eller två boxar Modern design och elektronik Lätt konstruktion Lätt att utföra service Integrerat ventilationssystem skyddar elektronik och lampor Energisnål lamporna kontrolleras individuellt Kan utrustas med extra lampa för torkning av höga fordon (tillbehör) Integrerade lasersensorer för exakt positionering Elkablar integrerade i skenorna Parkeringsgarage i box som är 1.2 m förlängd Kontrollsystem via internet Drift, service, uppdatering och programmering Övervakningskontroll iva internet (tillbehör) Pekskärm Användarvänlig grafi k självinstruerande menyer Program för plast/metall vatten/lösningsmedel Mycket låga driftkostnader Lampornas livslängd: arbetstimmar Alla komponenter av senaste tekniska standard IRT Systems är ett registrerat varumärke Hedson Technologies AB 2014 Vi förbehåller oss för rätten till konstruktionsändringar och reserverar oss för eventuella felskrivningar. Hedson Technologies AB Hammarvägen 4 SE ARLÖV, Sweden Phone: Fax: rev. 2
